Schuller ANEMOS User manual

1
ANEMOS
VENTILADOR DE TECHO DIMABLE
DIMMABLE CEILING FAN
427166D
(ES) GUÍA DE INSTALACIÓN · p 2
(EN) INSTALLATION GUIDE · p 9
Para ver la ficha técnica de producto completa, puede usar el siguiente código QR:
Para cualquier duda técnica pongase en contacto con nuestro Departamento Técnico.
Estamos a su servicio en nuestro email [email protected] o en nuestro teléfono 961 601 051 Ext. 229 Rev.07.23

2

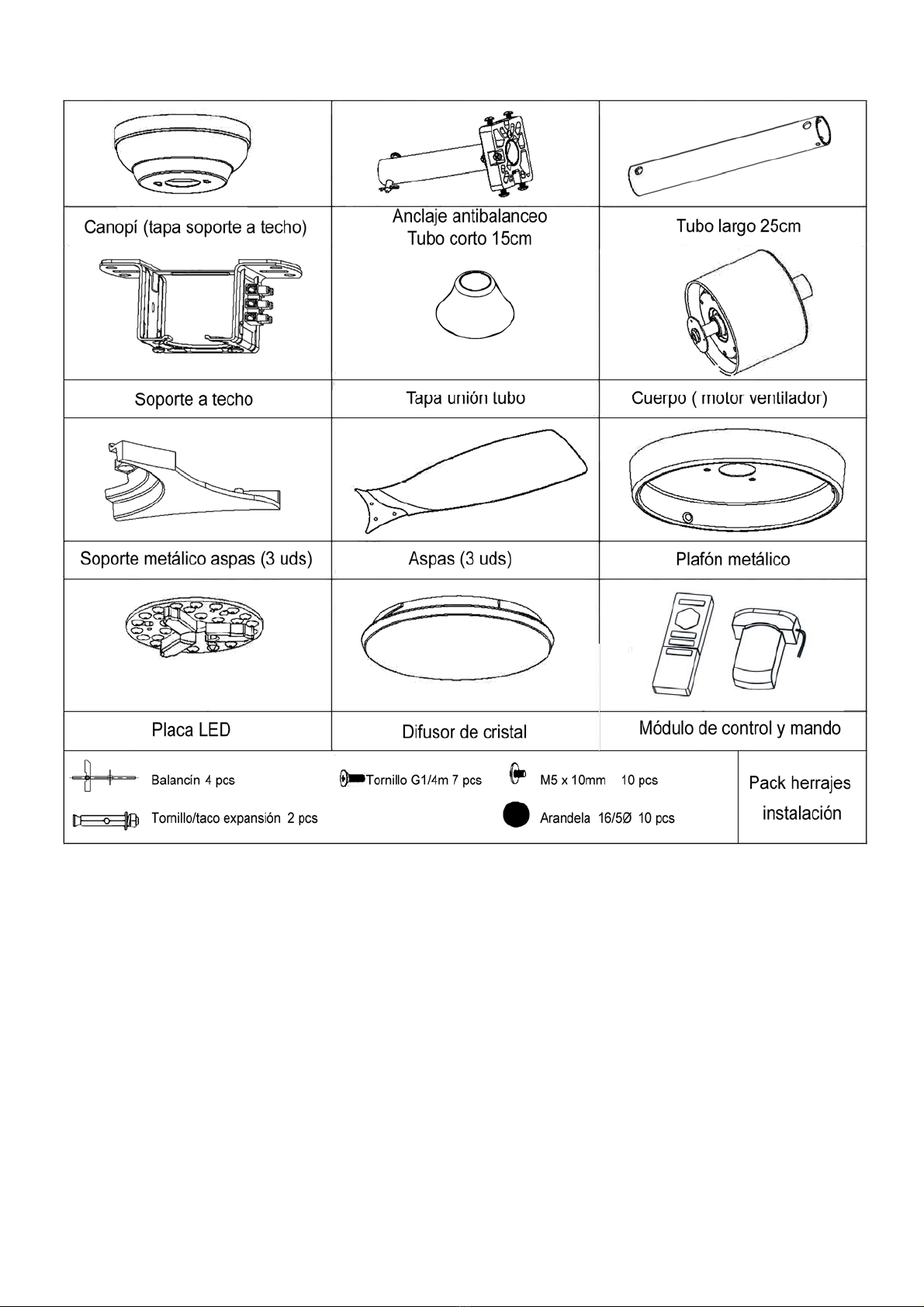

LISTADO DE COMPONENTES INCLUIDOS.
Abra con cuidado el embalaje. Retire los elementos de las inserciones de espuma de poliestireno. Retire la
carcasa del motor y colóquela sobre una alfombra o espuma de poliestireno para evitar dañar el acabado.
Nota: Verifique con el inventario de piezas que se hayan incluido todas las piezas antes de iniciar la
instalación.
RECOMENDACIONES DE SEGURIDAD.
 Lea detenidamente este manual antes de comenzar la instalación y guarde estas instrucciones.
 Para evitar una posible descarga eléctrica, antes de instalar su ventilador, desconecte la
alimentación apagando el diferencial de línea de techo y el interruptor de pared asociado.
 Todo el cableado debe estar de acuerdo con las normas eléctricas nacionales y locales.
 Para reducir el riesgo de lesiones personales, no doble ni modifique la posición de las palas. Nunca
inserte objetos extraños entre las aspas giratorias del ventilador.
 Para reducir el riesgo de incendio, descarga eléctrica o daño al motor, no use reguladores de
velocidad de pared con este ventilador. Use solo el control de velocidad del mando a distancia.

3
 NOTA: Las precauciones e instrucciones de seguridad importantes que aparecen en el manual no
están destinadas a cubrir todas las condiciones posibles, y situaciones que pueden ocurrir. Debe
entenderse que el sentido común y la precaución son factores necesarios en la instalación y
funcionamiento de este ventilador.
GUIA DE INSTALACIÓN

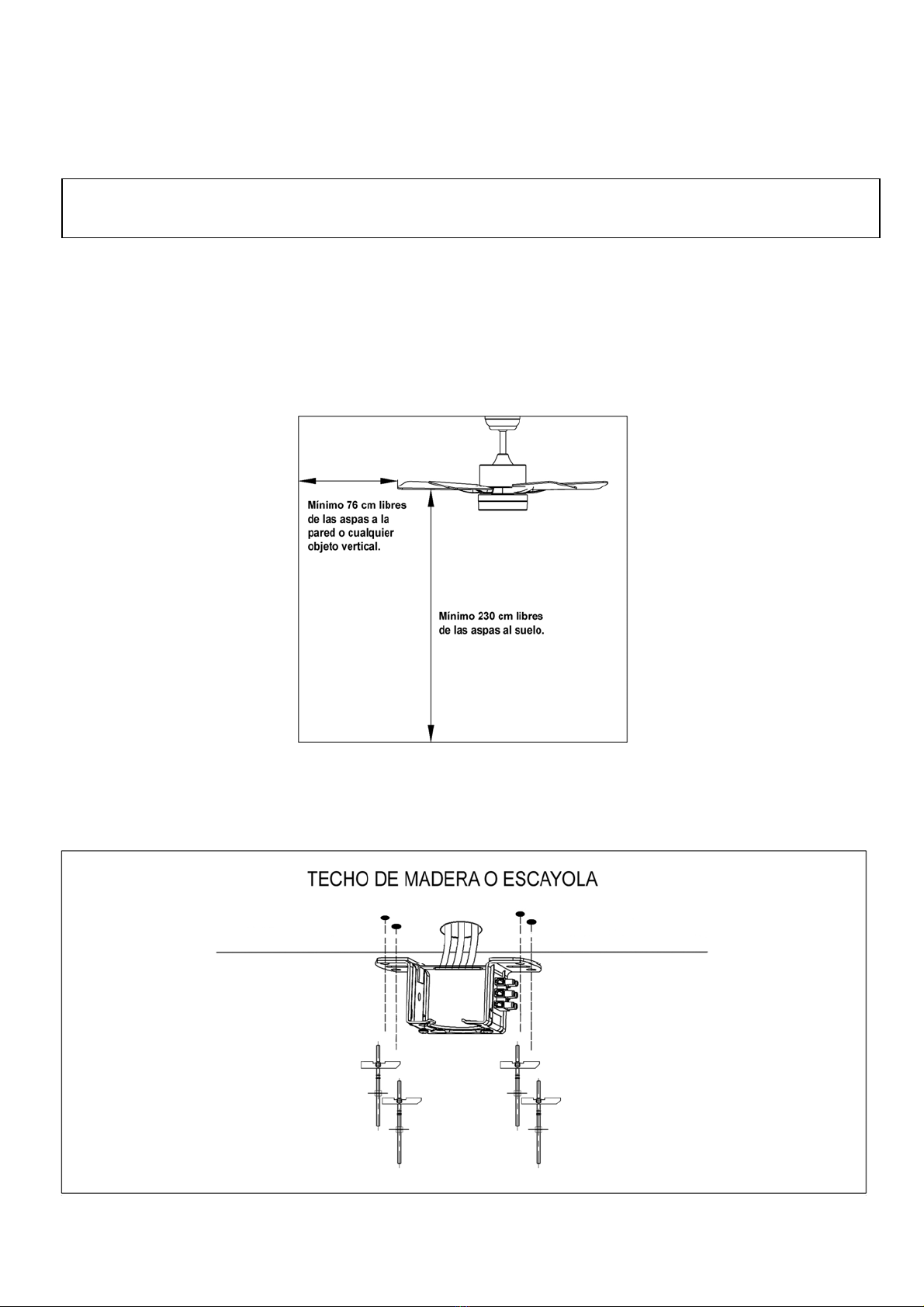

Preparación de la instalación:
Para evitar lesiones personales y daños, asegúrese de que la ubicación para colgar permita 2,3 metros
libre desde suelo hasta las aspas y 76cm libres en la horizontal desde cualquier pared o elemento
constructivo.
Asegúrese que el techo puede soportar el peso del ventilador.
Instalación del Soporte a techo:
INSTALACIÓN EN TECHO DE MADERA O ESCAYOLA.

4

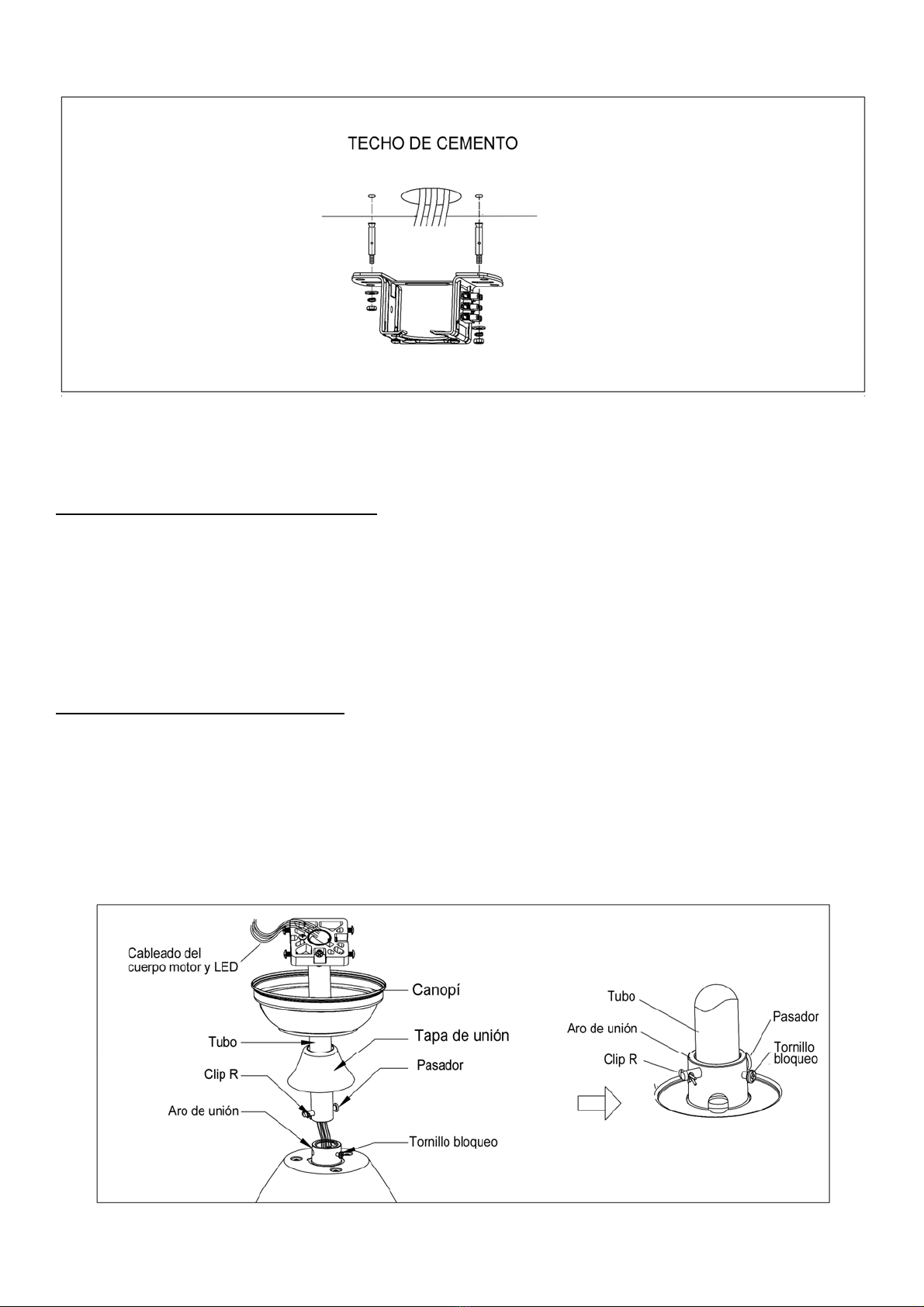

INSTALACIÓN EN TECHO DE CEMENTO
Montaje de los componentes del ventilador:
1- Selección de la altura del ventilador:
Dispone de dos tubos de instalación ( corto 15 cm y largo 25 cm). Recibirá el tubo corto ya premontado
junto al anclaje antibalanceo. Esto proporciona una altura total de 45 cm al ventilador una vez montado.
Si desea una altura mayor (55 cm ) deberá sustituir el tubo corto por el largo suministrado.
Debe retirar el anclaje antibalanceo, los tornillos y pasadores de montaje, que lleva el tubo corto y
colocarlos en las mismas posiciones en el tubo largo.
2- Unión del tubo al cuerpo (motor)
- Retirar el pasador inferior del tubo y pasar las tapas embellecedoras (Canopí y tapa de unión) según el
esquema.
- Pasar por el interior del tubo los cables provenientes del cuerpo (motor), hasta extraerlos por el lado
opuesto (soporte a techo). Introducir el tubo en el aro de unión y fijar con el pasador, el clip R e inmovilizar
con los tornillos de bloqueo, enroscando proporcionalmente en ambos lados. Cubrir con la tapa del aro de
unión.

5

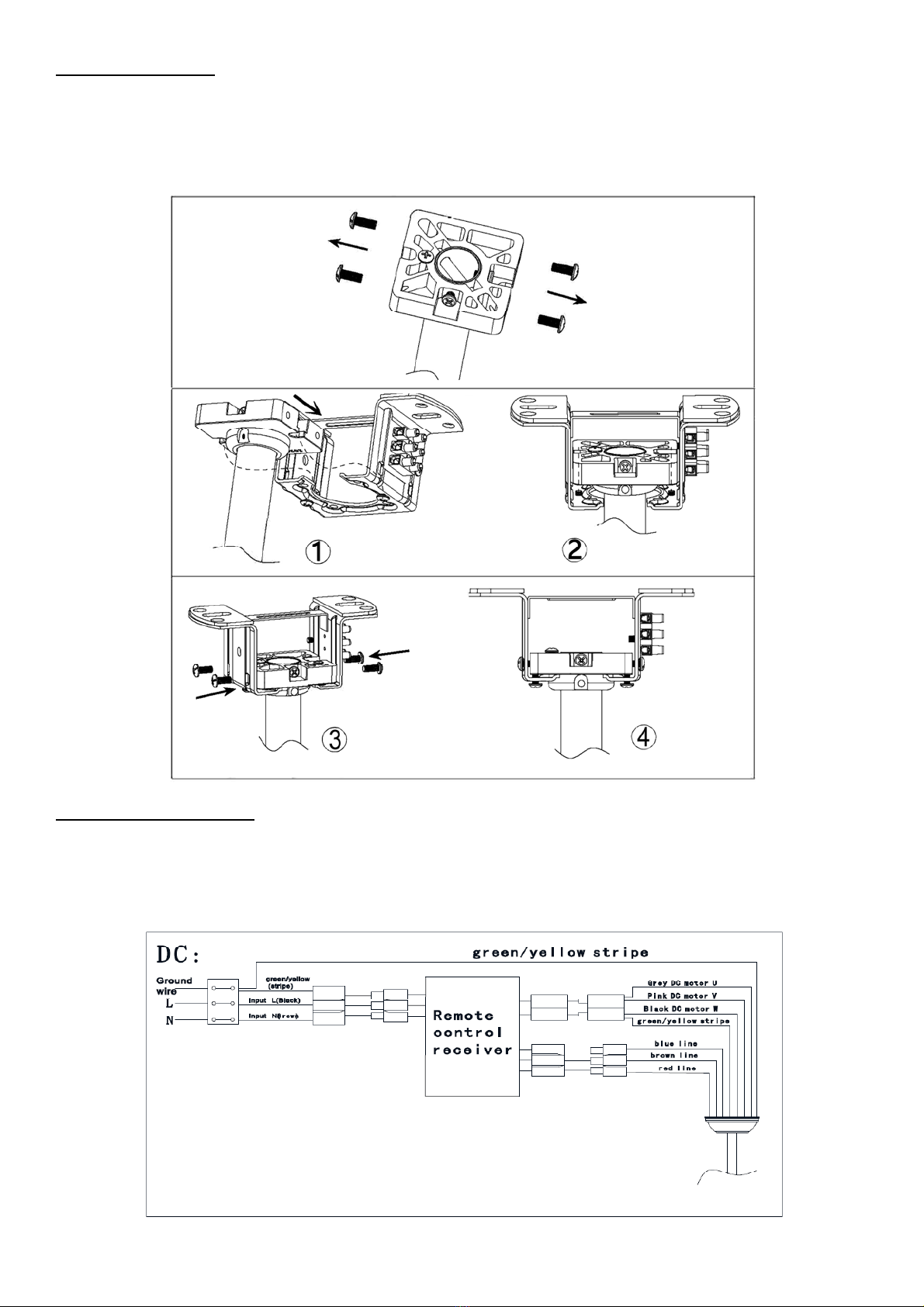

3- Montaje a techo.
-Retirar los 4 tornillos del Anclaje anti-balanceo
- Colgar el conjunto en el Soporte a techo, insertando el Anclaje anti-balanceo en la posición indicada
en el esquema. Volver a fijar los tornillos para inmovilizar el conjunto.
4- Conexión a corriente.
-Introducir el módulo de control en su ubicación dentro del Anclaje anti-balanceo (según esquema) y
conectar los cables del cuerpo siguiendo la guía de color y números indicados en el módulo.
-Conectar los cables de corriente al módulo en los conectores asignados en el esquema.

6
-Una vez conectado, subir el canopí hasta el techo cubriendo el anclaje, módulo y cableado. Bloquear con
los tornillos.
5- Montaje de las Aspas
Instalar los soportes metálicos de aspa y las aspas de madera, mediante los tornillos proporcionados.

7

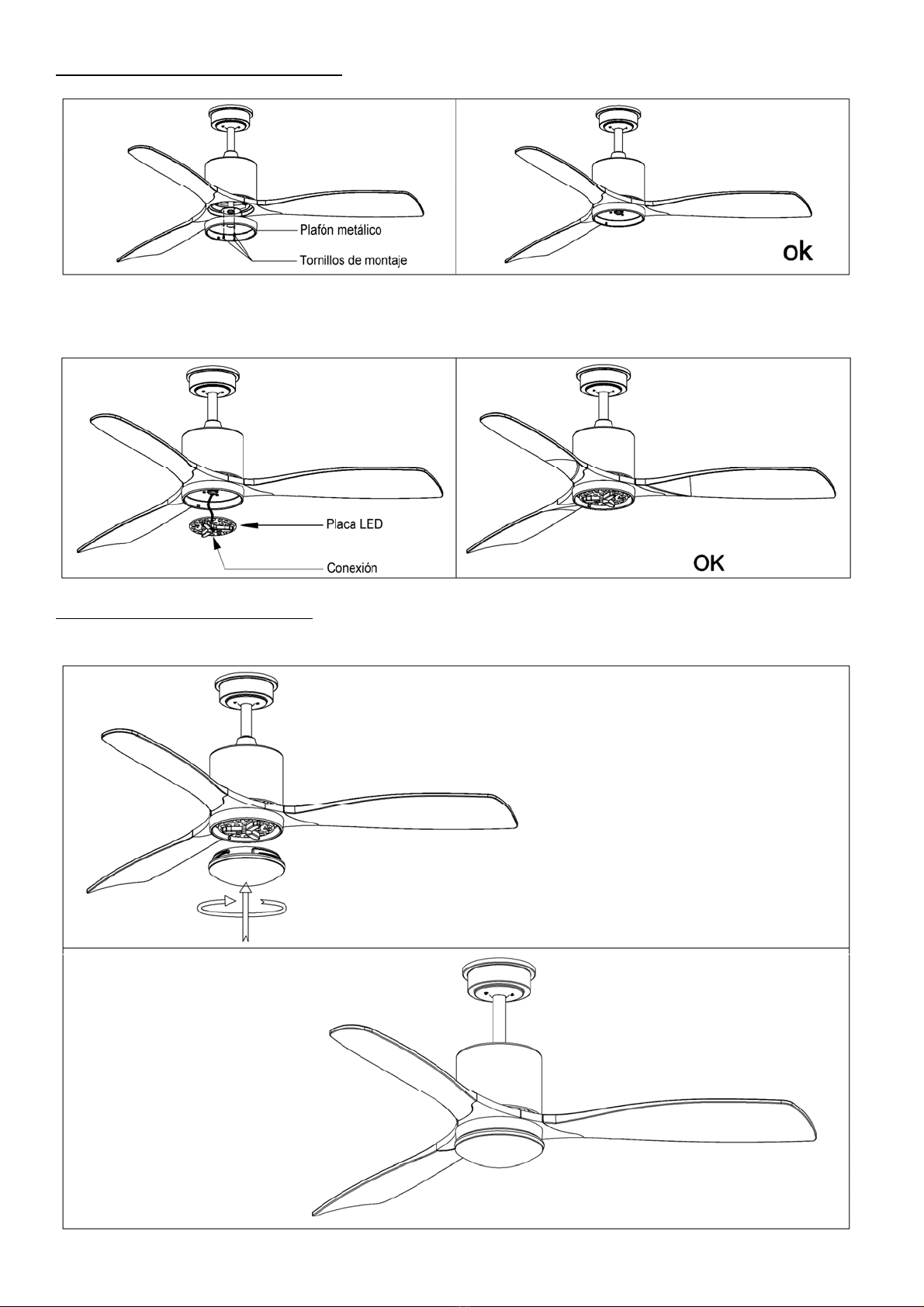

6- Montaje de la placa iluminación. Montar el plafón metálico fijándolo bajo las aspas.
-Conectar la Placa LED a los cables que salen de la cara inferior del motor, mediante la ficha de conexión
rápida. Después fijar la placa LED, mediante sus imanes, en el plafón metálico.
7- Colocar el difusor de cristal. Montar el difusor haciendo coincidir las ranuras del difusor con los
suspensores del plafón y girar.

8
NOTAS DE FUNCIONAMIENTO:
1. Las primeras 24 horas tras la instalación es normal apreciar un ligero rumor durante el
funcionamiento del ventilador. Tras ese periodo de ajuste el rumor desaparecerá.
2. La luz del ventilador apagada a través del mando a distancia queda en stand-by. Quedará
completamente apagada, si se corta la corriente a través del interruptor de pared.
3. Si realiza la instalación en un falso techo de escayola, madera o metal es posible que se amplifique el
rumor del ventilador debido a la cámara de aire existente. Recomendamos añadir un material aislante
en la cámara del techo para mitigar la trasmisión del sonido.
4. Aspas no intercambiables entre diferentes ventiladores, los conjuntos de aspas están equilibrados
con pesos exactos.

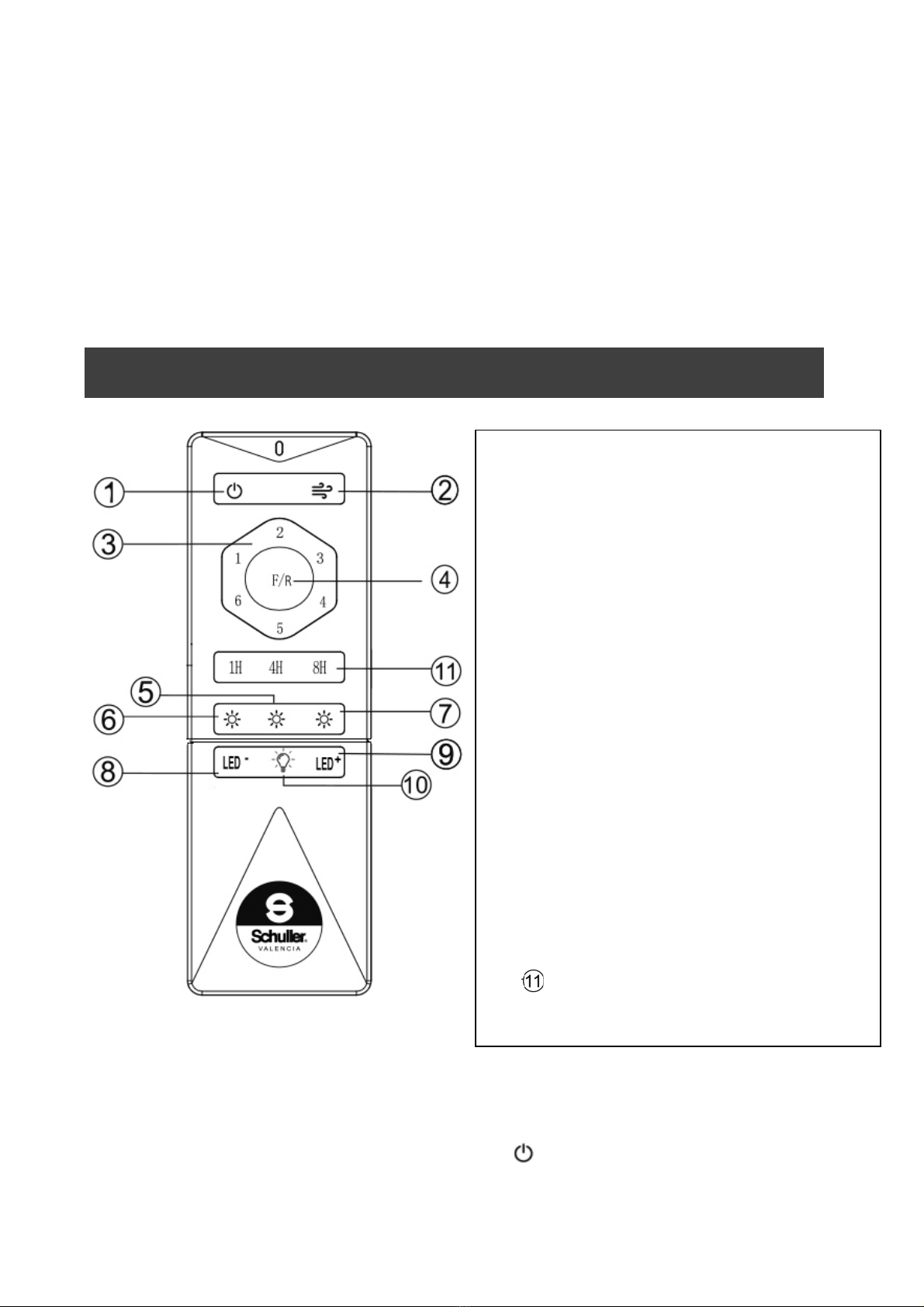

Manual de uso del mando a distancia
Avisos
1. Cada mando a distancia está sincronizado de origen con su ventilador. Otro mando a distancia no
hará que el ventilador funcione. No intercambiar los mandos.
2. Para enlazar el mando por control remoto con la luz del ventilador, inmediatamente después de
encender el ventilador mantenga pulsado el botón 1 unos segundos hasta la confirmación del
enlace con un pitido.
3. Cuando el mando a distancia falla, compruebe que las baterías del interruptor hacen buen contacto,
están fijadas correctamente o si se agotaron.
 OFF Apagado ventilador
 Aire cambiante (Velocidad aleatoria /
Encendido ventilador en la última función F/R)
 ON Encendido ventilador en velocidad
deseada
F/R Inversión giro aspas
Luz ON 3000K
 Luz ON 4500K
 Luz ON 6000K
Reduce intensidad luz
 Aumenta intensidad luz
 Luz ON – OF memoria anterior
Temporizador
Requiere 2 Pilas 1,5V AAA

9
ANEMOS
DIMMABLE CEILING FAN
427166D
INSTALLATION GUIDE
You may use the following QR code to view the complete technical data sheet of the product:
If you have any technical questions, please do not hesitate to contact our technical Department.
We are at your disposal in our email: [email protected] Rev.07.23

10

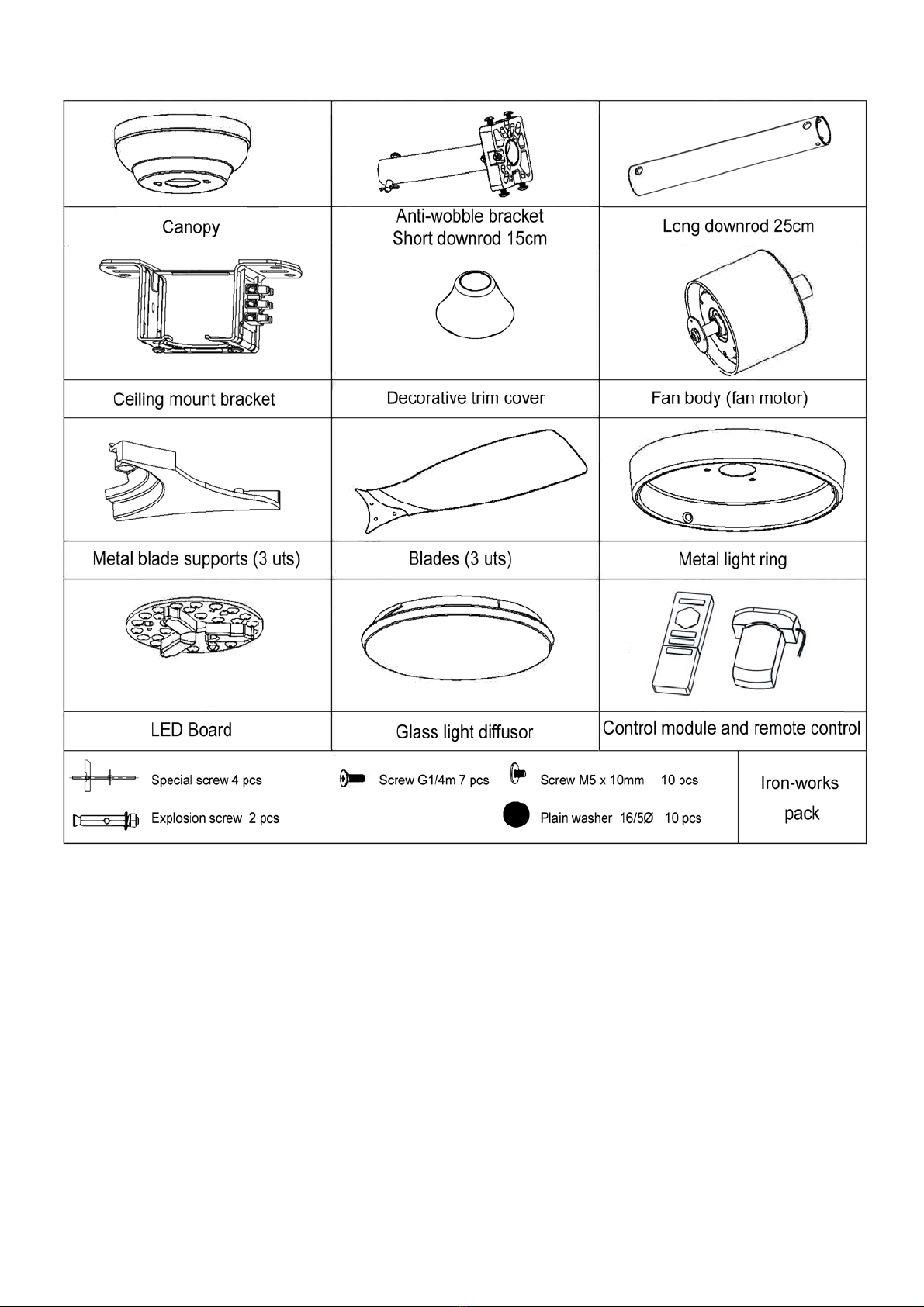

LIST OF INCLUDED COMPONENTS
Carefully open the packaging. Remove the elements from the Styrofoam inserts. Remove the motor
housing and place it on a carpet or on some Styrofoam to avoid damaging the finish.
Note: Check the parts inventory to ensure that all parts have been included before commencing installation.
SAFETY RECOMMENDATIONS.
• Please read this manual carefully before commencing installation and keep the instructions safe.
• To avoid possible electrical shock, before installing your fan, turn off the circuit breakers and wall switch to
the fan supply line leads.
• All wiring must be in accordance with national and local electrical standards.
• To reduce the risk of personal injury, do not bend or change the position of the blades. Never insert
foreign objects between the rotating fan blades.
• To reduce the risk of a fire, electric shock, or motor damage, do not use wall speed regulators with this
fan. Only use the speed regulator on the remote control.

11
• NOTE: The important safety instructions and precautions included in the manual are not intended to cover
all possible circumstances or situations. It must be understood that common sense and caution are
essential factors in the installation and operation of this fan.
INSTALLATION GUIDE

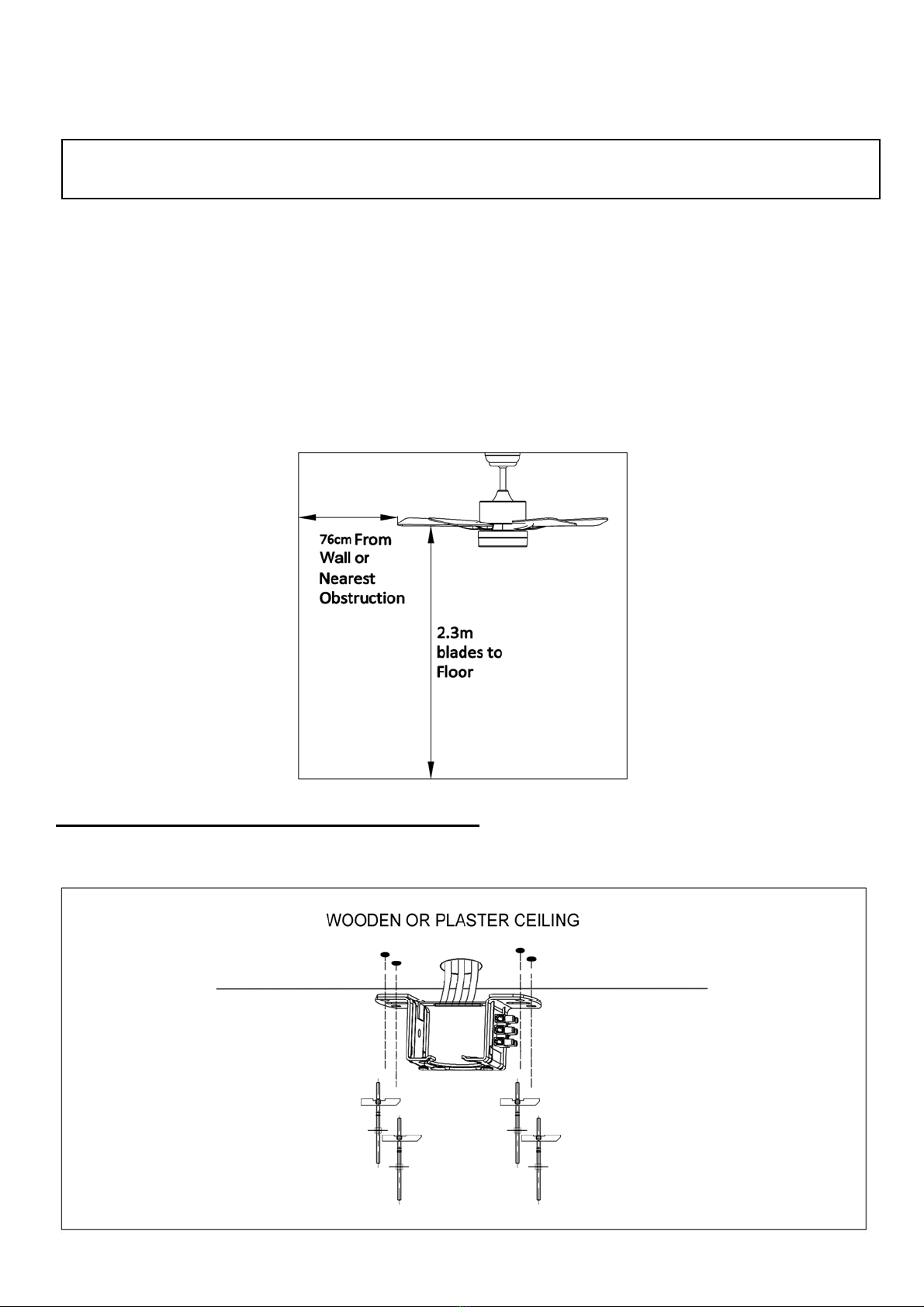

Installation preparation:
To avoid personal injuries and damages, ensure that the hanging position allows for at least 2.3 meters
between the floor and the blades and that there is at least 76cm of horizontal distance between the fan and
any wall or other obstruction.
Make sure the ceiling can support the weight of the fan.
Installation of the ceiling mount bracket :
INSTALLATION ON A WOODEN OR PLASTER CEILING

12

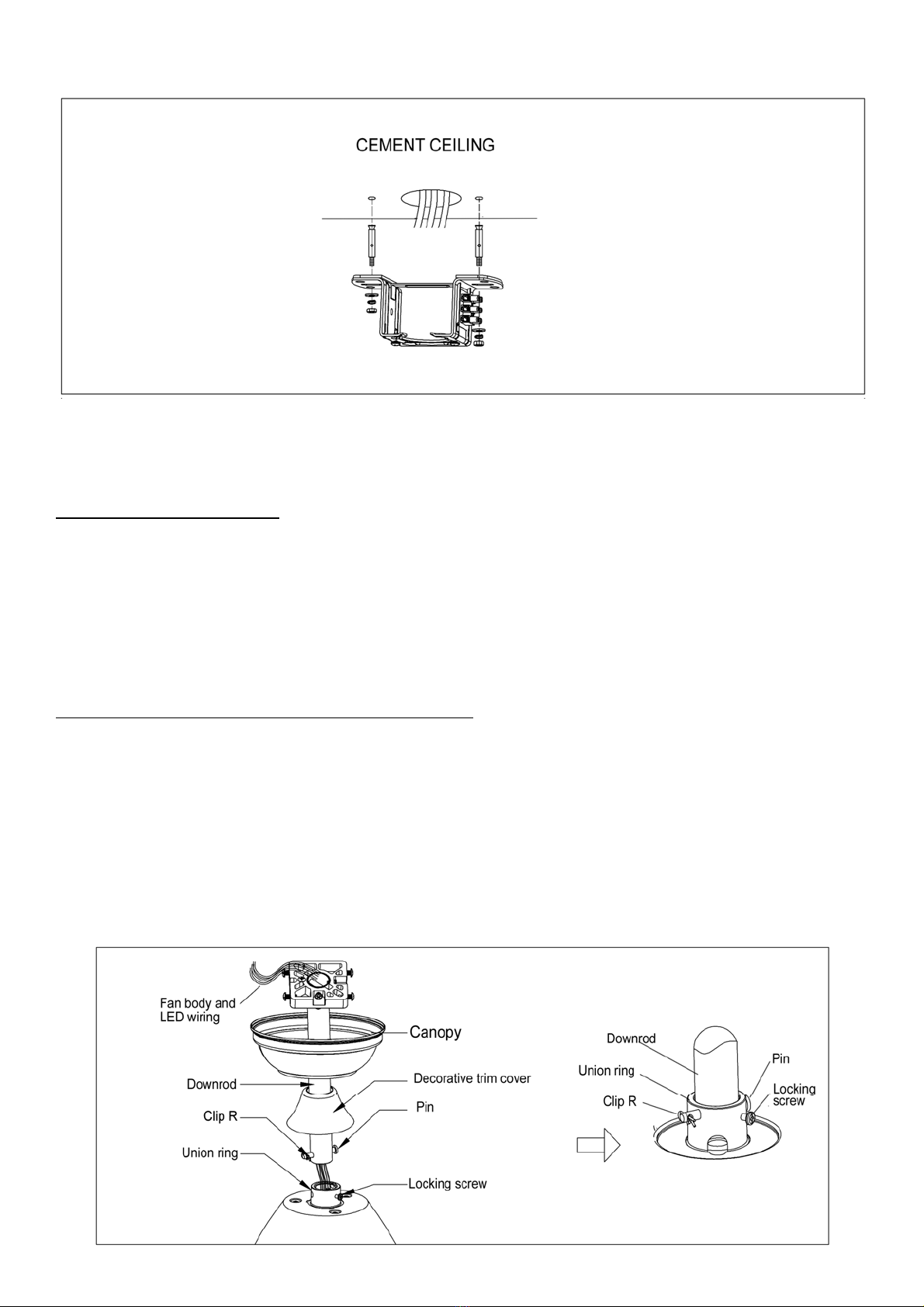

INSTALLATION ON A CEMENT CEILING
Mounting the fan components:
1- Choosing the fan height:
Two downrods are included (short 15 cm and long 25 cm). The short downrod will already be pre-
assembled to the anti-wobble bracket. This gives a total height of 45 cm to the fan once mounted.
If you want the fan to hang lower (55 cm), you must replace the short downrod with the long one.
To do this you will need to remove the anti-wobble bracket, along with the mounting screws and pins from
the short downrod and place them in the same position on the long downrod.
2- Connecting the downrod to the fan body (motor)
- Remove the lower pin from the downrod and slide up the canopy and decorative trim cover as per the
diagram.
- Feed the cables from the body (motor) through the inside of the downrod, until they come out the opposite
end (ceiling support). Insert the downrod into the union ring and fix in place using the pin and the R clip and
ensure it is secured in place using the locking screws. Ensure they are screwed in proportionally on both
sides. Cover with the decorative trim cover.

13
3- Ceiling mounting.
-Remove the 4 screws from the Anti-wobble bracket
- Hang the assembly on the ceiling mounting bracket, inserting the anti-wobblebracket in the position
indicated in the diagram. Secure the screws to fix the assembly firmly in place.

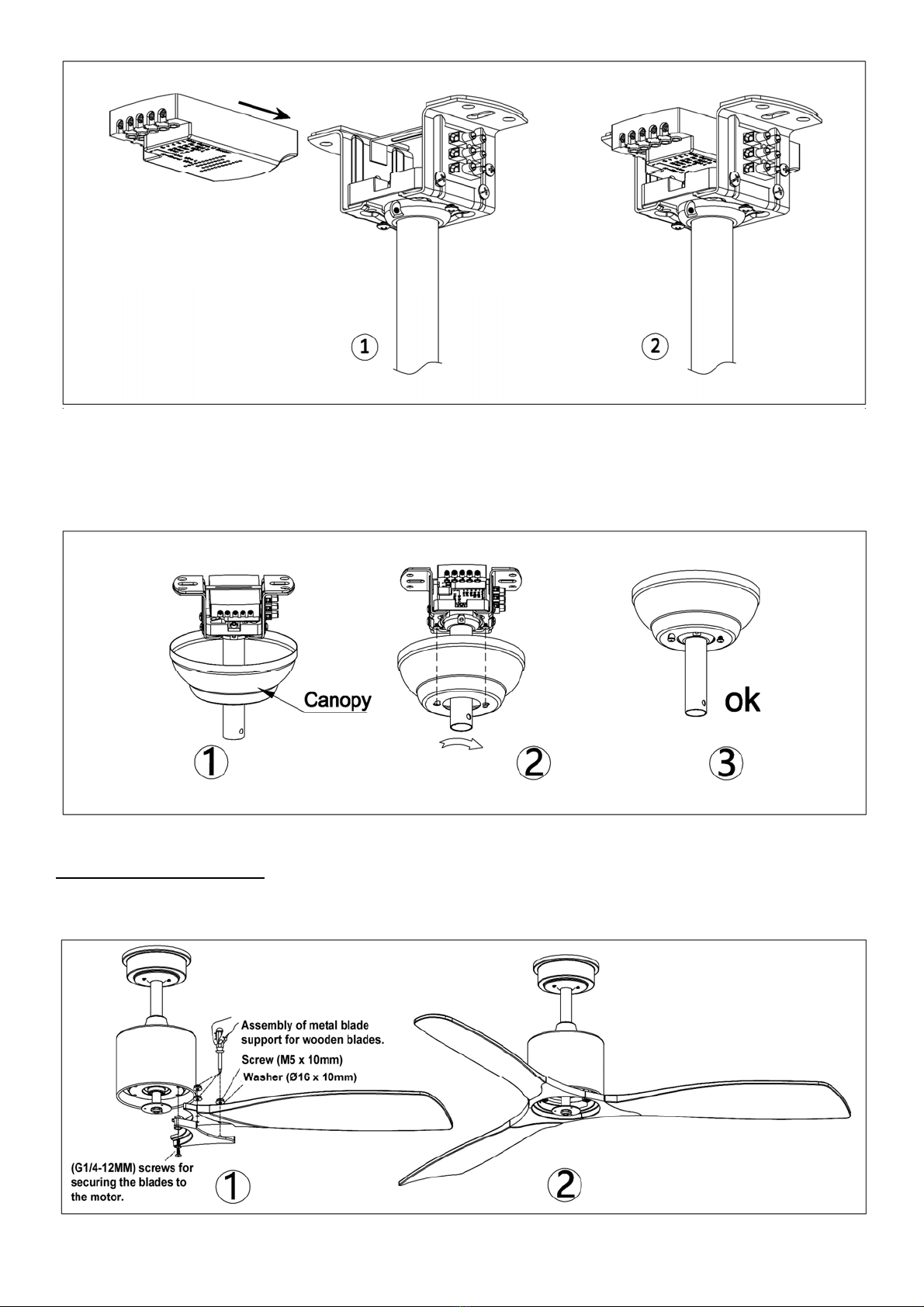

4- Connecting to the power supply
-Insert the control module into its allocated slot in the anti-wobble bracket (as per the diagram) and connect
the cables from the fan body following the colour guide and numbers indicated on the module.
-Connect the power cables to the module using the connectors assigned in the diagram.

14
-Once connected, raise the canopy until it is in place and covering the bracket, module and wiring. Fix in
place using the screws provided.
5- Assembling the blades
Install the metal blade supports and the wooden blades, using the screws provided.

15
6- Fitting the ceiling light. Fit the metal light ring by fixing it in place under the blades
-Connect the LED Board to the cables from the lower end of the motor, using the quick splice connector.
Then fix the LED board in place onto the metal ring, by means of the magnets.
7- Fitting the glass shade. Fit the glass shade by aligning the grooves on the shade with the supports on
the metal ring, and rotate.

16
REMARKS:
1. The first 24 hours after installation, it is normal to notice a slight noise during fan operation. After this
adjustment period, the rumor will disappear.
2. The light of the fan turned off through the remote control remains in stand-by mode. It will be completely off if
power is cut off through the wall switch.
3. If you are installing the fan in a false ceiling made of plaster, Wood or metal, the noise of the fan may be
amplified due to the existing air chamber. We recommend adding an insulating material in the ceiling chamber
to mitigate the transmission of sound.
4. Non-interchangeable blades between different fans, blade sets are balanced with exact weights.

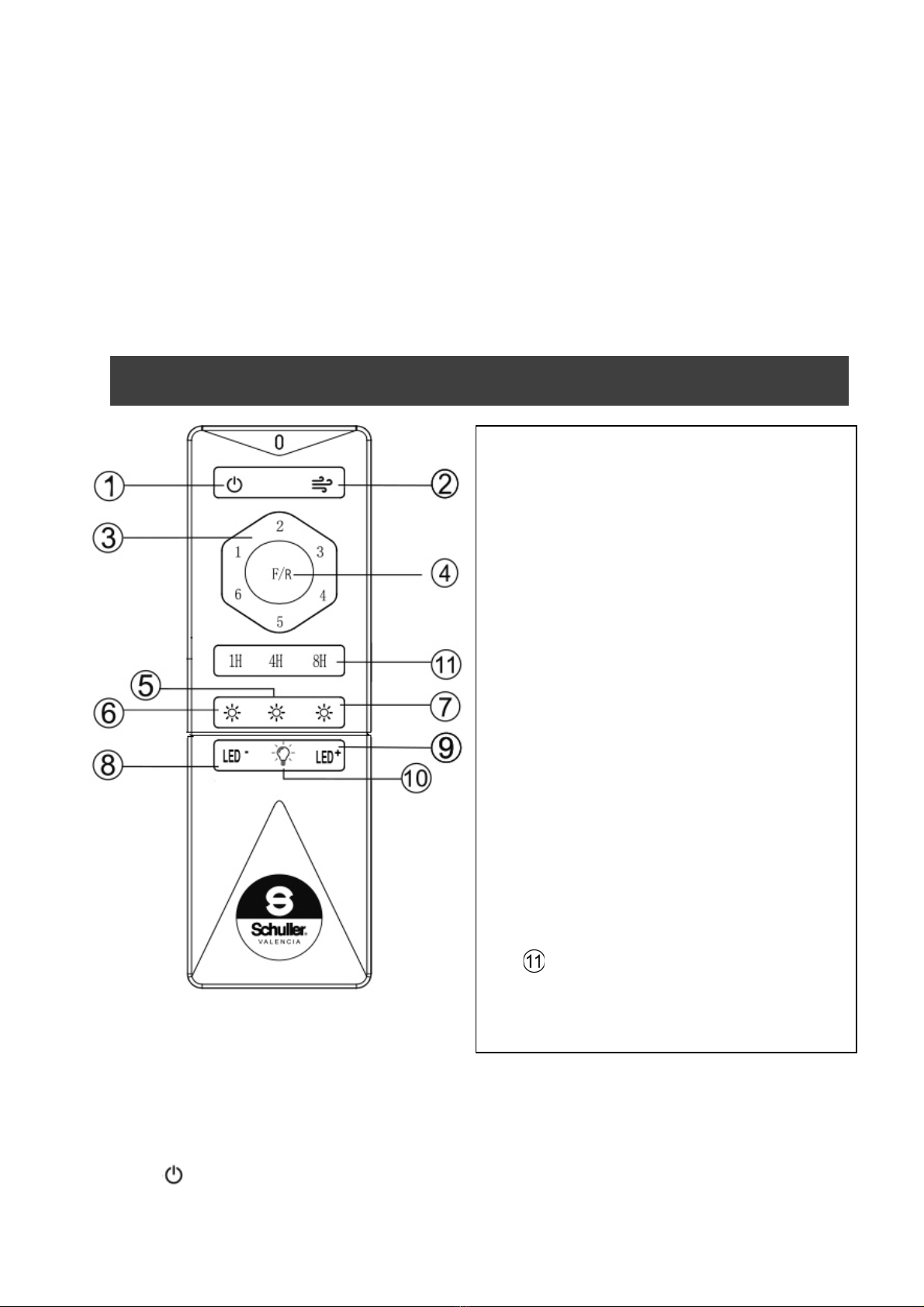

REMOTE CONTROL USERS GUIDE
Notices
1. Each remote control is originally synchronized with its own fan. Another remote control will not
make the fan work. Do not swap them.
2. To link the remote control with the fan light, immediately after turning the fan on, press and hold
the 1 button for a few seconds until a beep sounds.
3. When the remote control fails, Please check whether the switch batteries are in good contact,
whether they are fixed properly and whether they run out of use.
Fan OFF
 Nature wind. (Changing speed/Fan ON:
Turn on in the last F/R function.) 
 Fan ON. Turn on at the desired speed
Foward / Reverse
Ligth ON 3000K
 Ligth ON 4500K
 Ligth ON 6000K
 Reduce light intensity
 Increase light intensity
 Ligth ON-OFF previous memory
Fan timer
2 1,5V AAA battery
