Schumacher INSTANT POWER IP-180KE User manual

Model IP-180KE
INSTANT POWER™
Jump Starter, Air Compressor, Light & 12V DC
Power Source Plus 5V USB
OWNER’S MANUAL
00-99-000838/0808
READ ENTIRE MANUAL BEFORE
USING THIS PRODUCT

TABLE OF CONTENTS
SECTION PAGE
1. IMPORTANT SAFETY INSTRUCTIONS 1
2. PRODUCT FEATURES 2
3. OPERATING INSTRUCTIONS (USING BATTERY CLAMPS) 2
4. OPERATING INSTRUCTIONS (USING RING TERMINALS) 3
5. CONTROL PANEL 4
6. LED INDICATORS 4
7. CHARGING THE INTERNAL BATTERY 4
8. USING THE 12V DC POWER OUTLET 5
9. USING THE USB PORT 6
10. USING THE AIR COMPRESSOR 6
11. USING THE BUILT IN LIGHT 7
12. MAINTENANCE 7
13. STORAGE 8
14. SPECIFICATIONS 8
15. ACCESSORIES AND REPLACEMENT PARTS 8
16. WARRANTY 9
ESPAÑOL
1. INSTRUCCIONES DE SEGURIDAD IMPORTANTES 12
2. CARACTERÍSTICAS DE INSTANT POWER 13
3. INSTRUCCIONES DE USO PARA LA UTILIZACION DE
LAS ABRAZADERAS DE BATERÍA DE CONEXIÓN RÁPIDA 13
4. INSTRUCCIONES DE USO, PARA LA UTILIZACIÓN
DE LOS TERMINALES TIPO ANILLO DE CONEXIÓN RÁPIDA 14
5. PANEL DE CONTROL 15
6. INDICADORES LUMINOSOS 15
7. CARGA DE LA BATERÍA INTERNA 16
8. UTILIZACIÓN DE LA SALIDA DE 12 V CC 17
9. UTILIZACIÓN DEL PUERTO USB 18
10. UTILIZACIÓN DEL COMPRESOR DE AIRE 18
11. UTILIZACIÓN DE LA LUZ EMPOTRADA 19
12. MANTENIMIENTO 19
13. ALMACENAMIENTO 19
14. ESPECIFICACIONES 20
15. ACCESORIOS Y REPUESTOS 20
16. GARANTÍA 21

•1 •
IMPORTANT: CHARGE IMMEDIATELY AFTER PURCHASE
IMPORTANT: READ AND SAVE THIS SAFETY AND INSTRUCTION MANUAL.
IMPORTANT SAFETY INSTRUCTIONS1.
Charge the Instant Power internal battery immediately upon purchase,
every 30 days and after every use.
Use in a well-ventilated area.1.1
Keep clear of fan blades, belts, pulleys and other parts that may cause1.2
injury.
To prevent sparking, NEVER allow clamps to touch together or contact the1.3
same piece of metal.
Turn the vehicle’s ignition OFF before making cable connections.1.4
Consider having someone close enough by to come to your aid when you1.5
work near a lead-acid battery.
Have plenty of fresh water and soap nearby in case battery acid contacts1.6
skin, clothing, or eyes. If acid enters the eye area, rinse with cold water for
at least 10 minutes and get medical help immediately.
Do not smoke, or use matches or cigarette lighter, or allow any spark or1.7
ame near the battery or engine.
Never operate the jump starter if it has a damaged lead wire or clamps.1.8
Wear complete eye and clothing protection when working with any battery.1.9
Do not permit the internal battery of the Instant Power to freeze. A fully1.10
charged battery will not freeze - refer to the storage section of the manual.
Never charge a frozen battery.1.11
The Instant Power contains a sealed, non-spillable, lead-acid, internal bat-1.12
tery that must be disposed of properly.
WARNING: Possible explosion hazard. Contact with battery acid may
cause severe burns and blindness. Keep out of reach of children.
WARNING: Pursuant to California Proposition 65, this product contains
chemicals known to the State of California to cause cancer and birth de-
fects or other reproductive harm.
WARNING: Failure to follow instructions may cause damage or an explo-
sion. Read entire manual before use.

•2 •

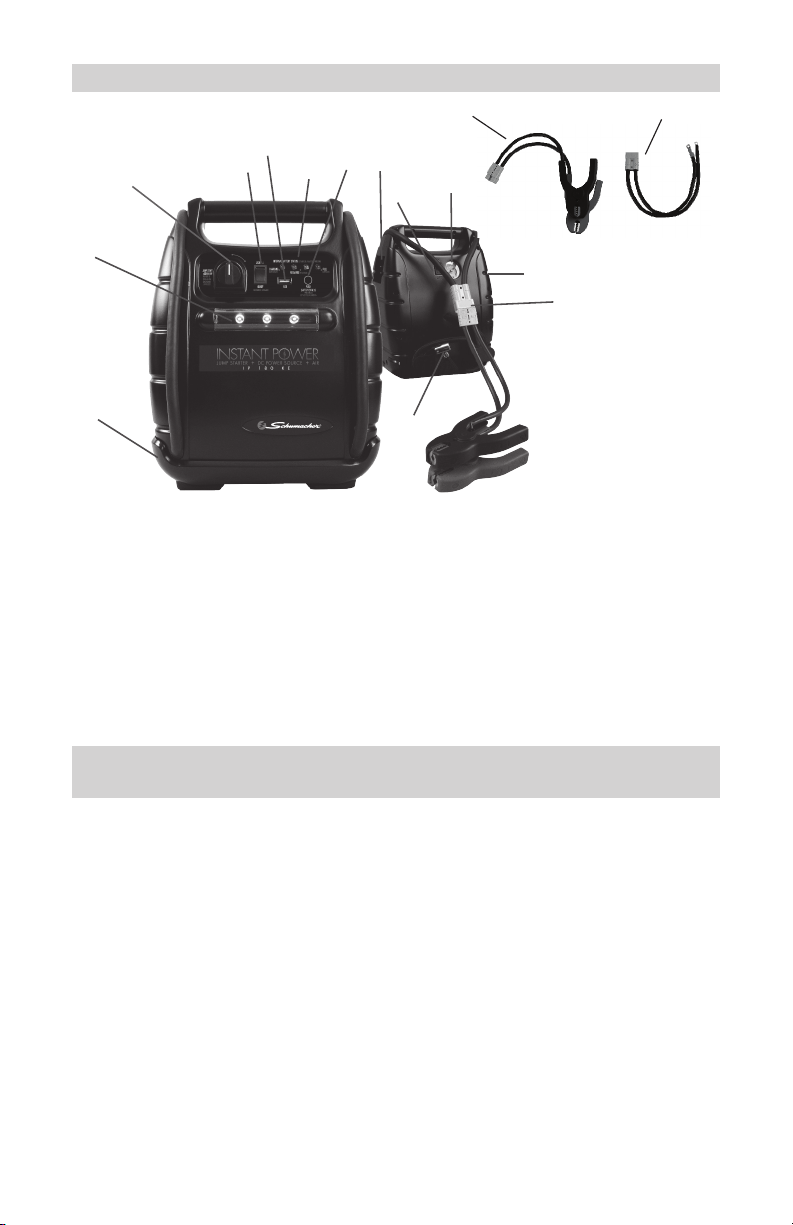

INSTANT POWER FEATURES2.
OPERATING INSTRUCTIONS, USING THE QUICK-CONNECT3.
BATTERY CLAMPS
WARNING: Failure to follow instructions may cause damage or an
explosion. Read entire instruction manual before use.
Turn the vehicle’s ignition OFF before making cable connections.3.1
Make sure the ON/OFF switch on the Instant Power is in the OFF position.3.2
Plug the battery clamp cable assembly’s quick-connect into the connector3.3
attached to the Instant Power.
Clamp the red clamp (+) to the positive terminal of the battery (For a nega-3.4
tive grounded system. See section 3.9 for a positive grounded system.)
Clamp the black clamp (-) to an unpainted and unmoving part of the3.5
chassis or engine block.

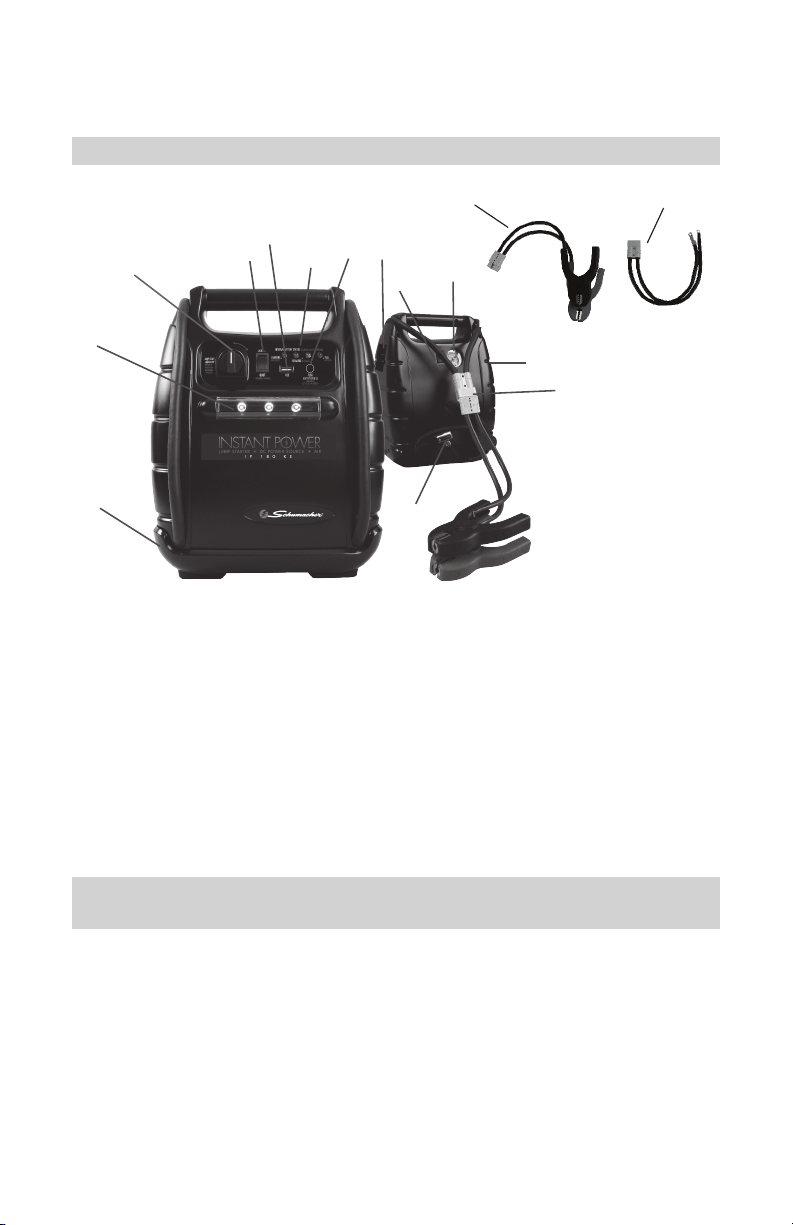

Jump Start/USB ON/OFF1. Switch
Battery Status Push2. Button
Battery Status Lights3.
Built in LED Light4.
Light ON/OFF Switch5.
USB Port6.
Rubber Base7.
Air Compressor ON/OFF8. Switch
Air Compressor Gauge9.
Air Compressor Hose10.
Quick-Connect Connector11.
12V DC Power Outlet (not shown)12.
Internal Charger Plug13.
Battery Clamp Cable Assembly14.
Ring Terminal Cable Assembly15.
Air Compressor Accessory Bag16.
(not shown)
Contains: Ball Ination Adapter and
Two Miscellaneous Adapters
5
1
2
3
4
7
6
89
10
11
12
13
14 15

•3 •
If you have connected the clamps of your Instant Power backwards, an3.6
audio alarm will sound. DO NOT turn your Instant Power on. This could
cause serious damage. Reverse the connections, and the audio alarm will
stop.
If no audio alarm is sounded, turn ON the Jump Start switch and then3.7
crank the engine. If the engine does not start within 5-8 seconds, stop
cranking and wait at least one minute before attempting to start vehicle
again. (This permits the battery to cool down.)
After the engine starts, make sure to turn OFF the Jump Start switch.3.8
Then disconnect the black clamp (-) and then the red clamp (+) in that
order. Store the clamps on the ears located the back of the case.
NOTE:3.9 In the rare case of jump-starting a vehicle that has a positive-
grounded vehicle electrical system, connect the NEGATIVE black clamp
(-) to the negative terminal (-) of the vehicle battery. Then connect the
POSITIVE red clamp (+) to an unpainted and unmoving part of the vehicle
chassis or engine block. If you are unsure of the nature of the vehicle’s
electrical grounding system, check the owner’s manual of the vehicle. To
disconnect clamps, reverse these steps.
OPERATING INSTRUCTIONS, USING THE QUICK CONNECTOR4.
RING TERMINALS
WARNING: Failure to follow instructions may cause damage or an
explosion. Read entire instruction manual before use.
Mounting the Ring Terminal Cable Assembly to the Battery4.1
The ring terminals can be permanently mounted to the battery. If perma-•
nently mounted, make sure to securely mount the quick-connect connec-
tor. Conrm that the ring terminal cable assembly is not obstructing or
touching any live, hot or moving components in the vehicle. ALWAYS en-
sure ring terminals are properly mounted and tight prior to jump starting.
Turn the vehicle’s ignition OFF before making ring terminal connections.•
Attach the red ring terminal (+) to the positive terminal of the battery.•
Attach the black ring terminal (-) to the negative terminal of the battery.•
Jump Starting4.2
Use in a well-ventilated area.•
Keep clear of fan blades, belts, pulleys and other parts that may cause•
injury.
Make sure the vehicle ignition is OFF.•
Make sure the ON/OFF switch on the Instant Power is in the OFF posi-•
tion.
Plug the ring terminal cable assembly’s quick-connect into the connector•
attached to the IP-180KE.
If the ring terminals were installed incorrectly, an audio alarm will sound.•

•4 •
DO NOT turn your Instant Power on. This could cause serious damage.
Remove the ring terminals and reinstall correctly, per section 4.1.
If no audio alarm is sounded, turn ON the Jump Start switch and then•
crank the engine. If the engine does not start within 5-8 seconds, stop
cranking and wait at least one minute before attempting to start vehicle
again. (This permits the battery to cool down.)
After the engine starts, make sure to turn OFF the Jump Start switch.•
Disconnect the Quick Connector.•
CONTROL PANEL5.
LED INDICATORS (6. r e d , y e l l o w a n d g r e e n l i g h t s )
To check the internal battery charge status, press the Battery Status But-6.1
ton on the front of the Instant Power.
The LED lights will indicate the charge level as follows:6.2
A red LED indicates the internal battery has a 50% or less charge.•
A yellow LED indicates the internal battery has a 50% to 75% charge.•
A green LED indicates the internal battery has a 75% to 100% charge.•
NOTE: If the red LED or the yellow LED glows, immediately recharge the
Instant Power internal battery.
CHARGING THE INTERNAL BATTERY7.
This Instant Power, IP-180KE comes with a sealed, non-spillable, mainte-
nance-free, lead acid battery. This internal battery is specically designed
to deliver high power jump-starting as well as repetitive deep-cycling
performance.
IMPORTANT: Charge the Instant Power immediately after removing it
from the package for a minimum of eight hours, even if the green FULL
(charged) LED glows. Charge the Instant Power after every use and every
30 days so that it is available for immediate use when needed.

•5 •
NOTE: All switches should be in the OFF position before charging the
Instant Power internal battery.
CAUTION: Do not operating the Instant Power while charging the internal
battery. Doing so may cause permanent damage to the unit.
To charge, plug an extension cord into charger plug on the right side of the7.1
Instant Power. (Extension cord not included; must be purchased sepa-
rately.) An extension cord up to 25 feet must be 18 AWG; up to 50 feet,
must be 14 AWG; up to 100 feet must be 12 AWG and up to 150 feet must
be 10 AWG. The extension cord plug and the charger plug must have the
same number, size and shape of pins.
Plug the extension cord into 120V AC electrical wall outlet.7.2
The red CHARGING LED will glow indicating charging.7.3
The green LED will glow when the battery has reached full charge. This7.4
could take up to 72 hours due to the age and condition of the battery. The
charger will automatically drop into a oat mode and maintain the battery
at full charge without damaging the battery.
Charge the Instant Power as soon as possible after each use.7.5
NOTE: The internal battery may also be charged while driving by using a
male-to-male accessory cable (available separately; see “Accessories and
Replacement Parts” section in the manual). Insert one end of the acces-
sory cable into the 12V DC power outlet and the other end into the vehicle
accessory outlet (lighter socket). Completely disconnect the accessory
cable when the engine is not running.
USING THE 12 VOLT DC POWER OUTLET8.
The Instant Power is a power source for all 12 volt DC accessories
equipped with a 12 volt accessory plug. Use for power outages, shing,
and camping trips. Estimated usage time is listed in below chart:
Appliance Type Estimated Wattage Estimated Time
Cell Phones 4 Watts 54 Hours
Fluorescent Lights 4 Watts 54 Hours
Radios, Fans 9 Watts 24 Hours
Depth Finders 9 Watts 24 Hours
Camcorders, DVD Players,
Spotlights 15 Watts 15 Hours
Electrical Tools, Bilge Pumps 24 Watts 9 Hours
Electrical Coolers 48 Watts 5 Hours
Car Vacuum, Air Compressors 80 Watts 3 Hours
NOTE: Estimated run-times. Actual time may vary. Times are based on
the internal battery being new, fully charged and operating at room tem-
perature.

•6 •
Open the protective cover of the DC power outlet on the left side of the8.1
Instant Power.
Make sure that the device to be powered is OFF before inserting the 12V8.2
accessory plug into the 12V accessory outlet.
Plug the 12V DC device into the DC power outlet and turn it ON (if re-8.3
quired).
If the 12V DC device draws more than 15A, the Instant Power internal8.4
circuit breaker will stop powering the device. If this occurs, unplug the de-
vice and the circuit breaker will automatically reset after several seconds.
The DC power outlet is internally wired directly to the internal battery.8.5
Extended operation of the 12V DC device may result in excessive battery
drain. Recharge the battery immediately after unplugging the device.
USING THE USB PORT9.
The USB port provides up to 500 mA at 5V DC.
Note: The Jump Start + USB On/Off switch energizes both the jump start-
ing clamps and the USB port. Do not allow the clamps to touch each other
or the same piece of metal when the switch is ON (turned to the right).
Conrm that both jump starting clamps are stored on the storage holders, 9.1
or even better, that the Quick Connector is disconnected.
Turn the Jump Start + USB switch to the ON position.9.2
The USB plug is now live; plug in the accessory.9.3
USING THE AIR COMPRESSOR10.
CAUTION – Read instructions of the product being inated before using
the compressor. Avoid over-ination, do not exceed the manufacturers
recommended pressures. Do not leave the compressor unattended during
use.
The 12 volt compressor is rated for 150 PSI pressure. The hose is stored
on the back of your Instant Power.
The ON / OFF switch for the compressor is located on the back of the
Instant Power.
Attach the air compressor hose to the product or accessory to be inated 10.1
by ipping down the lever.
Push the air compressor switch to the ON position and inate product.10.2
When the product is inated to the proper air pressure, press the com-10.3
pressor switch to the OFF position and remove the hose.
Do not run compressor for more than 10 minutes maximum at a time. Al-10.4
low the compressor to cool down for 10 minutes before using again.

•7 •
NOTE: If the compressor overheats, the built-in thermal protection will turn
the unit off. Wait a few minutes and it will automatically restart.
Estimated Time for Inating
Vehicle 13” to 16” 3 to 16 Minutes
Bike Tire 30 to 40 Seconds
Sports Balls 5 to 30 Seconds
Use an air compressor gauge to ensure the proper pressure has been
reached. Do not over-inate.
USING THE BUILT IN LIGHT11.
Position the Instant Power on a at, stable surface near the intended work 11.1
area.
Turn the light ON/OFF switch to the ON position. The light will turn on and11.2
illuminate your work area.
NOTE: With a fully charged internal battery, the built in light will provide up
to 215 hours of continuous, useful light.
Turn the ON/OFF switch to the OFF position when the work is complete.11.3
Charge the battery as soon as possible after using the built-in light.11.4
MAINTENANCE12.
Before performing maintenance, disconnect the Instant Power from any12.1
batteries and DC powered devices and make sure that all switches are in
the OFF position.
After each use, use a dry cloth to wipe all battery corrosion, dirt and oil12.2
from the terminals, cords and the case.
Through routine maintenance, ensure that all user-installed parts are12.3
secured.
Servicing does not require opening the unit. There are no user-serviceable12.4
parts inside.

•8 •
STORAGE13.
IMPORTANT:
CHARGE IMMEDIATELY AFTER PURCHASE•
KEEP FULLY CHARGED•
Charge the Instant Power internal battery before rst use and after every
use thereafter.
All batteries are affected by temperature. The ideal storage temperature is
at 70 degrees Fahrenheit. The internal battery will gradually self-discharge
(lose power) over time, especially in warm environments. Leaving the
battery in a discharged state may result in permanent battery damage. To
ensure satisfactory performance and avoid permanent damage, charge
the internal battery every month.
The Instant Power can be stored in any position. When the
Instant Power is ON, the clamps are live and will produce arcing or spark-
ing if they come in contact with each other. To prevent accidental arcing,
always keep the clamps on the storage holders, the quick-connect discon-
nected, and the JUMP START ON/OFF switch in the OFF position when
not using it to jump start a vehicle or using the USB port.
NOTE: All switches should be in the OFF position while charging the
internal battery.
SPECIFICATIONS14.
Internal Battery Type Sealed, Maintenance Free, AGM
Lead Acid
Nominal Voltage 12V DC
Capacity 18 Ah
DC Power Output
(Maximum Continuous Load) 15A
Battery Hook-up Cables 6-Gauge, AWG, 17” Long (34”
Long Connected to the Instant
Power)
Dimensions (H x W x D) 12” x 9.5” x 8”
Weight 19 lbs.
ACCESSORIES AND REPLACEMENT PARTS15.
Replacement parts and customer technical assistance are available
Monday through Friday, 7:00 am to 4:30 pm Central Time:
1-800-621-5485
Battery Clamp Assembly: 38-99-002075
Ring Terminal Cable Assembly: 38-99-002080
Air Compressor Accessory Kit 00-99-000599
Make-to-Male Accessory Cable (not included) 38-99-000834

•9 •
LIMITED WARRANTY16.
SCHUMACHER ELECTRIC CORPORATION, 801 BUSINESS CENTER
DRIVE, MOUNT PROSPECT, IL 60056-2179, MAKES THIS LIMITED WAR-
RANTY TO THE ORIGINAL RETAIL PURCHASER OF THIS PRODUCT.
THIS LIMITED WARRANTY IS NOT TRANSFERABLE OR ASSIGNABLE.
Schumacher Electric Corporation (the “Manufacturer”) warrants this Instant
Power for 90 days from the date of purchase at retail against defective mate-
rial or workmanship that may occur under normal use and care. If your unit
is not free from defective material or workmanship, Manufacturer’s obligation
under this warranty is solely to repair or replace your product, at the option of
the Manufacturer. It is the obligation of the purchaser to forward the unit, to-
gether with the sales receipt and/or warranty card, along with mailing charges
prepaid to the Manufacturer or its authorized representatives in order for repair
or replacement to occur.
Manufacturer does not provide any warranty for any accessories used with
this product that are not manufactured by Schumacher Electric Corporation
and approved for use with this product. This Limited Warranty is void if the
product is misused, subjected to careless handling, repaired, or modied by
anyone other than Manufacturer or if this unit is resold through an unauthor-
ized retailer.
Manufacturer makes no other warranties, including, but not limited to, express,
implied or statutory warranties, including without limitation, any implied war-
ranty of merchantability or implied warranty of tness for a particular purpose.
Further, Manufacturer shall not be liable for any incidental, special or conse-
quential damage claims incurred by purchasers, users or others associated
with this product, including, but not limited to, lost prots, revenues, anticipated
sales, business opportunities, goodwill, business interruption and any other
injury or damage. Any and all such warranties, other than the limited warranty
included herein, are hereby expressly disclaimed and excluded. Some states
do not allow the exclusion or limitation of incidental or consequential damages
or length of implied warranty, so the above limitations or exclusions may not
apply to you. This warranty gives you specic legal rights and it is possible you
may have other rights which vary from this warranty.
THIS LIMITED WARRANTY IS THE ONLY EXPRESS LIMITED WARRANTY
AND THE MANUFACTURER NEITHER ASSUMES OR AUTHORIZES ANY-
ONE TO ASSUME OR MAKE ANY OTHER OBLIGATION TOWARDS THE
PRODUCT OTHER THAN THIS WARRANTY.
Call Customer Service at: 800-621-5485 Monday - Friday, 7 a.m. to 5 p.m. CST

•10 •

•11 •
Modelo:
IP-180KE
INSTANT POWER™
Arranque Inmediato, Compresor de Aire y
Fuente de Potencia de 12 VOLT cc Mas 5
VOLT USB
MANUAL DE INSTRUCCIONES

•12 •
IMPORTANTE: CARGUE ESTE PRODUCTO INMEDIATAMENTE LUEGO DE SU ADQUISICIÓN
IMPORTANTE: LEA Y CONSERVE ESTE MANUAL DE INSTRUCCIONES Y DE SEGURIDAD.
INSTRUCCIONES DE SEGURIDAD IMPORTANTES1.
Cargue la batería interna del producto Instant Power inmediatamente lu-
ego de haber efectuado su compra, cada 30 días y después de cada uso.
Utilícelo en un área bien ventilada.1.1
Manténgase alejado de las paletas del ventilador, correas, poleas y cual-1.2
quier otra pieza que pueda provocar lesiones.
A n de prevenir chispazos, NO permita que las abrazaderas se rocen 1.3
entre sí o entren en contacto con la misma pieza de metal.
APAGUE la llave de encendido del vehículo antes de conectar cualquiera1.4
de los cables.
Procure contar con alguna persona en el área, que pudiera auxiliarlo1.5
cuando trabaje cerca de una batería de ácido-plomo.
Asegúrese de tener a su alcance suciente agua y jabón, para poder 1.6
utilizarlos en caso que el ácido de la batería entre en contacto con la piel,
vestimenta u ojos. Si el ácido penetra en el área de los ojos, enjuague con
abundante agua fría durante por lo menos 10 minutos y solicite asistencia
médica de inmediato.
No fume, ni utilice fósforos o encendedores, ni permita que se produzca 1.7
ninguna chispa o llama cerca de la batería o el motor.
Nunca opere el arrancador instantáneo si advierte la presencia de cables1.8
conductores o abrazaderas dañados.
Utilice protectores que preserven íntegramente sus ojos y vestimenta de1.9
seguridad mientras trabaja con cualquiera de las baterías.
No permita que la batería interna de su Instant Power se congele. Las1.10
baterías cargadas no pueden congelarse; consulte la sección de almace-
namiento del manual a estos efectos.
Nunca cargue una batería congelada.1.11
Instant Power contiene una batería interna sellada, antiderrame, de ácido-1.12
plomo, que debe utilizarse y desecharse de manera adecuada.
ADVERTENCIA: Peligro de explosión. El contacto con el ácido de la
batería puede provocar graves quemaduras y ceguera. Mantenga lejos
del alcance de los niños.
ADVERTENCIA: De conformidad con la Proposición 65 de California,
este producto contiene químicos que el estado de California reconoce
como cancerígenos y causantes de defectos congénitos u otros trastornos
reproductivos.
ADVERTENCIA: La inobservancia de las instrucciones de este producto

•13 •
puede causar explosiones u otros daños. Lea atentamente el manual
antes de proceder a utilizarlo.
CARACTERÍSTICAS DE INSTANT POWER2.
INSTRUCCIONES DE USO PARA LA UTILIZACIÓN DE LAS3.
ABRAZADERAS DE BATERÍA DE CONEXIÓN RÁPIDA
ADVERTENCIA: La inobservancia de las instrucciones de este pro-
ducto puede causar explosiones u otros daños. Lea atentamente el
manual antes de proceder a utilizarlo.
APAGUE la llave de encendido del vehículo antes de conectar los cables.3.1
Asegúrese de que el interruptor de ENCENDIDO/APAGADO (ON/OFF)3.2
del producto Instant Power se encuentre en posición de apagado.
Conecte el dispositivo de conexión rápida de la unidad del cable de la 3.3
abrazadera de la batería al conector del Instant Power.
5
1
2
3
4
7
6
89
10
11
12
13
14 15
Arrancador Instantáneo/me-1. moria USB con selector de
encendido/apagado
Botón pulsador para vericar 2. condición de la batería.
Luces para vericar 3. condición de la batería
Luces guía LED integradas4.
Selector de apagado/encen-5. dido iluminado
Puerto USB6.
Cubierta de Gaucho7.
Selector de apagado/encen-8. dido para Compresor de Aire
Indicador del Compresor de Aire9.
Manguera del Compresor de aire10.
Conector fácil de conectar11.
Capacidad de salida de 12V de12.
CD
Enchufe de cargador interno13.
Cable con pinzas ensamblado14.
Cable de Terminal con argolla15.
ensamblado
Bolsa para accesorios del Com-16.
presor de Aire (no mostrada)
Contiene: Adaptador par inar
balones y dos adaptadores para
varios usos.

•14 •
Para el sistema de conexión a tierra negativo, ajuste la abrazadera roja 3.4
(+) al terminal positivo de la batería. (Para el sistema positivo, vea la sec-
ción 3.9).
Ajuste la abrazadera negra (-) a una pieza no pintada e inmóvil del chasis 3.5
o el bloque del motor.
Si usted ha conectado las abrazaderas de su Instant Power al revés,3.6
sonará una alarma. NO encienda su Instant Power. De lo contrario,
podrían provocarse graves daños. Invierta las conexiones, y el sonido de
la alarma se detendrá.
Si no escucha ninguna alarma, ENCIENDA el interruptor del arrancador3.7
instantáneo y luego arranque el motor. Si el motor no arranca entre los 5
y 8 segundos siguientes, detenga la operación y espere por lo menos un
minuto antes de intentar arrancar nuevamente el vehículo. (Esto permitirá
que se enfríe la batería.)
Una vez que arranque el motor, asegúrese de APAGAR el arrancador3.8
instantáneo. Luego, desconecte la abrazadera negra (-) y la roja (+), en
el orden enunciado. Guarde las abrazaderas en las orejas de sujeción,
ubicadas a cada lado de la caja.
NOTA:3.9 En el extraño caso que desee efectuar el arranque instantáneo de
un vehículo con un sistema eléctrico de conexión a tierra positivo, conecte
la abrazadera negra NEGATIVA (-) al terminal negativo (-) de la batería
del vehículo. Luego conecte la abrazadera roja POSITIVA (+) a una pieza
no pintada e inmóvil del chasis o el bloque del motor. Si tiene dudas
acerca de la naturaleza del sistema de conexión eléctrica del vehículo,
consulte el manual del usuario provisto con el vehículo. Para desconectar
las abrazaderas, siga los pasos descriptos en sentido inverso.
INSTRUCCIONES DE USO, PARA LA UTILIZACIÓN DE LOS TERMI-4.
NALES TIPO ANILLO DE CONEXIÓN RÁPIDA
ADVERTENCIA: La inobservancia de las instrucciones de este pro-
ducto puede causar explosiones u otros daños. Lea atentamente el
manual antes de proceder a utilizarlo.
Montaje de la unidad del cable del terminal tipo anillo con la batería4.1
Los terminales tipo anillo pueden encontrarse montados a la batería de•
manera permanente. En ese caso, verique que el dispositivo de conex-
ión rápida quede colocado correctamente. Revise que la unidad del cable
del terminal tipo anillo no entre en contacto ni represente obstrucciones
para ninguno de los componentes vivos, calientes o móviles del vehículo.
SIEMPRE verique que los terminales estén debidamente ajustados
antes de proceder a cargar.
APAGUE la llave de encendido del vehículo antes de efectuar cualquier•
conexión de este tipo de terminales.
Conecte el terminal tipo anillo rojo (+) al terminal positivo de la batería.•
Conecte el terminal tipo anillo negro (-) al terminal negativo de la batería.•

•15 •
Arranque instantáneo4.2
Utilícelo en un área bien ventilada.•
Manténgase alejado de las paletas del ventilador, correas, poleas y cual-•
quier otra pieza que pueda provocar lesiones.
Verique que la llave de encendido del vehículo se encuentre APAGADA.•
Asegúrese de que el interruptor de ENCENDIDO/APAGADO (ON/OFF)•
del Instant Power se encuentre en posición de apagado.
Conecte el dispositivo de conexión rápida de la unidad del cable del •
terminal tipo anillo al conector del IP-180KE.
Si usted ha conectado los terminales tipo anillo de manera incorrecta,•
sonará una alarma. NO encienda su Instant Power. De lo contrario,
podrían provocarse graves daños. Quite los terminales e instálelos como
corresponde, de acuerdo con la sección 4.1.
Si no oye ninguna alarma, ENCIENDA el interruptor del arrancador•
instantáneo y luego arranque el motor. Si el motor no arranca entre los 5
y 8 segundos siguientes, detenga la operación y espere por lo menos un
minuto antes de intentar arrancar nuevamente el vehículo. (Esto permite
que la batería se enfríe.)
Una vez que arranque el motor, asegúrese de APAGAR el interruptor del•
arrancador instantáneo.
Desconecte el conector rápido.•

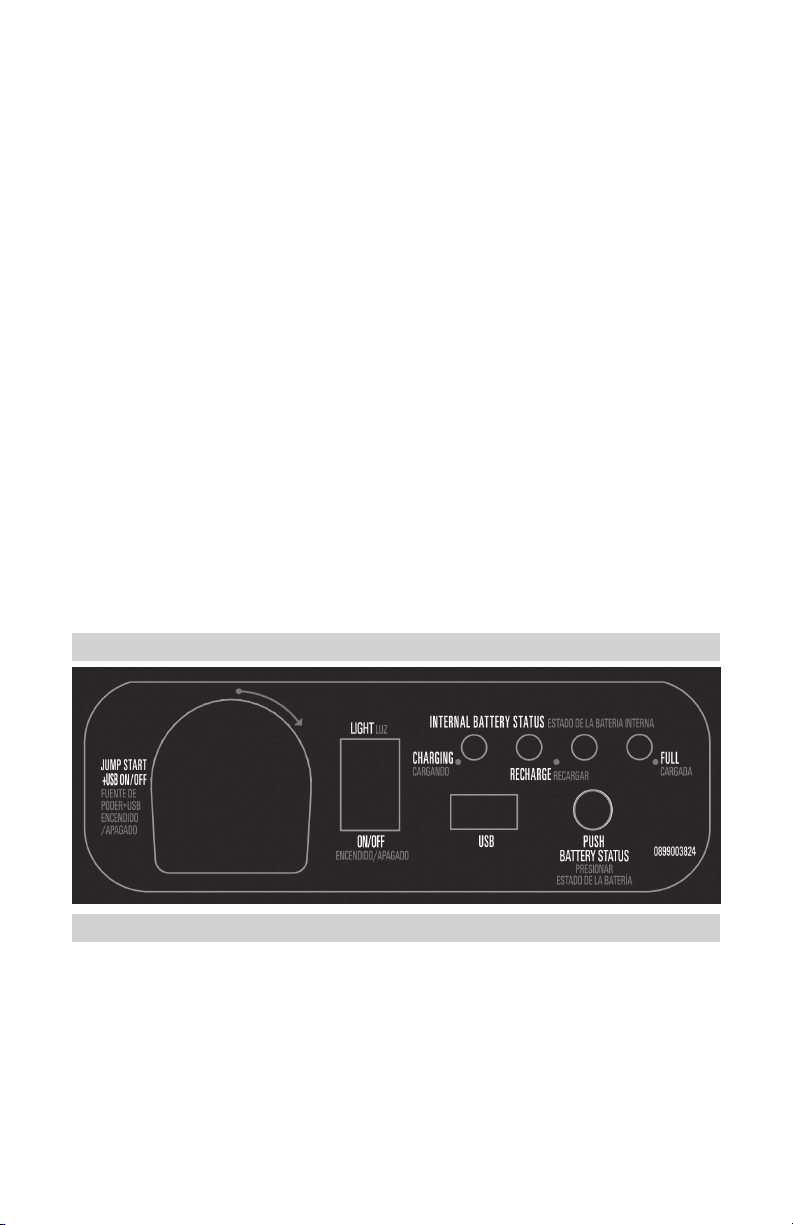

PANEL DE CONTROL5.
INDICADORES LUMINOSOS (LUCES ROJA, AMARILLA Y VERDE)6.
Para vericar el estado de carga de la batería interna, presione el botón 6.1
Battery Status (Estado de la batería) ubicado al frente del Instant Power.
Los indicadores luminosos le señalarán el nivel de carga según se indica6.2
a continuación:
La luz roja indica que la batería interna tiene un nivel de carga del 50% o•
inferior.
La luz amarilla indica que la batería interna tiene un nivel de carga que•
oscila entre el 50% y el 75%.

•16 •
La luz verde indica que la batería interna tiene un nivel de carga que•
oscila entre el 75% y el 100%.
NOTA: Cuando se enciendan la luz roja o amarilla, recargue inmediata-
mente la batería interna del producto Instant Power.
CARGA DE LA BATERÍA INTERNA7.
El producto Instant Power, IP-180KE, viene con una batería sellada,
antiderrame, sin mantenimiento y de ácido-plomo. Esta batería interna se
encuentra especícamente diseñada para lograr un arranque instantáneo
de alta potencia, así como un rendimiento de ciclos completos repetidos.
IMPORTANTE: Cargue el Instant Power durante un mínimo de ocho
horas inmediatamente después de abrirlo, aún en caso que se encienda
el indicador luminoso verde de CARGA COMPLETA. Cargue el Instant
Power después de cada uso y luego de intervalos de 30 días, de modo
que siempre se encuentre disponible.
NOTA: Todos los interruptores deberían encontrarse en posición de APA-
GADO antes de cargar la batería interna del Instant Power.
PRECAUCIÓN: No opere el Instant Power mientras carga la batería
interna. De lo contrario, la unidad podría resultar dañada de modo perma-
nente.
Para cargar, conecte un alargue con el cargador ubicado a la derecha7.1
del Instant Power. (El alargue no está incluido; debe adquirirse de forma
separada.)
Conecte el alargue con una salida eléctrica de 120V CA.7.2
El INDICADOR LUMINOSO de carga se encenderá señalando que se7.3
está efectuando dicha operación.
El INDICADOR verde se encenderá una vez que la batería se haya car-7.4
gado completamente. Ello podría llevar hasta 72 horas, de acuerdo con la
antigüedad y el estado de la batería. El cargador descenderá automática-
mente a modo otación y mantendrá la batería, sin dañarla, en su nivel de
carga completo.
Cargue el Instant Power tan pronto como pueda luego de cada uti-7.5
lización.
NOTA:7.6 También es posible cargar la batería interna también mientras se
conduce, utilizando un cable accesorio macho a macho (disponible por
separado; vea la sección “Accesorios y repuestos” del manual). Intro-
duzca un extremo del cable accesorio en la salida de la fuente de 12V
CC y el otro extremo en la salida auxiliar del vehículo (toma del encend-
edor). Desconecte completamente el cable accesorio mientras el motor se
encuentra apagado.
UTILIZACIÓN DE LA SALIDA DE 12 V CC8.
El Instant Power es una fuente de poder para todos los accesorios de 12

•17 •
V CC equipado con un enchufe accesorio de 12 V. Puede utilizarse en
caso de cortes de suministro eléctrico, pesca y excursiones de campa-
mento. La tabla incluida a continuación, indica la duración estimada del
producto en cada caso:
Tipo de artefacto Vataje estimado Duración estimada
Celulares 4 Vatios 54 horas
Luces uorescentes 4 Vatios 54 horas
Radios, ventiladores 9 Vatios 24 horas
Detectores de profundidad 9 Vatios 24 horas
Cámaras de video, reproduc-
tores de DVD, reectores
15 Vatios 15 horas
Herramientas eléctricas, bom-
bas de carena 24 Vatios 9 horas
Refrigeradores eléctricos 48 Vatios 5 horas
Aspiradoras para au-
tomóviles, compresores de
aire
80 Vatios 3 horas
NOTA: Los tiempos de funcionamiento son estimados. Los tiempos reales
pueden diferir. Las duraciones se calculan sobre la base de una batería
nueva, totalmente cargada, que funcione a temperatura ambiente.
Abra la cubierta protectora de la salida CC ubicada a la izquierda del8.1
Instant Power.
Verique que el dispositivo al cual se transmitirá energía se encuentre 8.2
APAGADO antes de introducir el enchufe accesorio de 12V en la salida
accesoria de 12V.
Enchufe el dispositivo de 12V CC en la salida CC y colóquelo en posición 8.3
de ENCENDIDO (si fuera necesario).
Si el dispositivo de 12V CC consume más de 15A, el disyuntor interno del8.4
Instant Power dejará de transmitir energía al artefacto en cuestión. En ese
caso, desenchufe el dispositivo y el interruptor se reiniciará automática-
mente luego de varios segundos.
La salida CC tiene una conexión directa con la batería interna. El uso 8.5
prolongado del dispositivo de 12V CC puede tener como consecuencia
un consumo excesivo de la batería. Recárguela inmediatamente luego de
desconectar el dispositivo.
UTILIZACIÓN DEL PUERTO USB9.
El puerto USB tiene una capacidad máxima de suministro de 500 mA a 5V
CC.
Nota: El interruptor Jump Start (fuente de poder) junto con USB Encendi-
do/Apagado transmite energía a las abrazaderas de arranque instantáneo
y al puerto USB. No permita que las abrazaderas se toquen entre sí ni
rocen con la misma pieza de metal mientras el interruptor se encuentre en

•18 •
posición de ENCENDIDO (es decir, hacia la derecha).
Verique que ambas abrazaderas de arranque instantáneo estén al-9.1
macenadas en sus fundas, o si fuera posible, que el Conector Rápido se
encuentre desconectado.
Lleve el interruptor Jump Start (fuente de poder)+ USB Encendido/Apa-9.2
gado a la posición de encendido.
El enchufe USB ya se encuentra activado; proceda a enchufar el acceso-9.3
rio.
UTILIZACIÓN DEL COMPRESOR DE AIRE10.
PRECAUCIÓN: Lea las instrucciones del producto a ser inado antes de
utilizar el compresor. Evite inar excesivamente, nunca supere las pre-
siones recomendadas por los fabricantes. No deje de controlar el compre-
sor durante su uso.
El compresor de 12 voltios tiene una calicación de presión admitida de
150 PSI. La manguera se encuentra guardada en el sector trasero de su
Instant Power.
El interruptor de ENCENDIDO/APAGADO del compresor también está
ubicado detrás del Instant Power.
Conecte la manguera del compresor de aire con el producto o accesorio10.1
que desea inar, haciendo descender la palanca.
Lleve el interruptor del compresor de aire a la posición de ENCENDIDO y 10.2
proceda a inar el producto.
Una vez que el producto haya sido inado a la presión deseada, lleve el 10.3
interruptor a la posición de APAGADO y quite la manguera.
No haga funcionar el compresor durante más de 10 minutos por vez. Deje10.4
que se enfríe durante 10 minutos antes de volver a utilizarlo.
NOTA: Si el compresor se recalienta, la protección térmica interna
apagará la unidad. Espere unos minutos y ésta se reiniciará automática-
mente.
Tiempo de inado estimado
Vehículo de 13” a 16” 3 a 16 minutos
Llantas de bicicleta 30 a 40 segundos
Pelotas deportivas 5 a 30 segundos
Utilice un medidor para vericar que se ha alcanzado la presión deseada.
Nunca ine productos en exceso.
