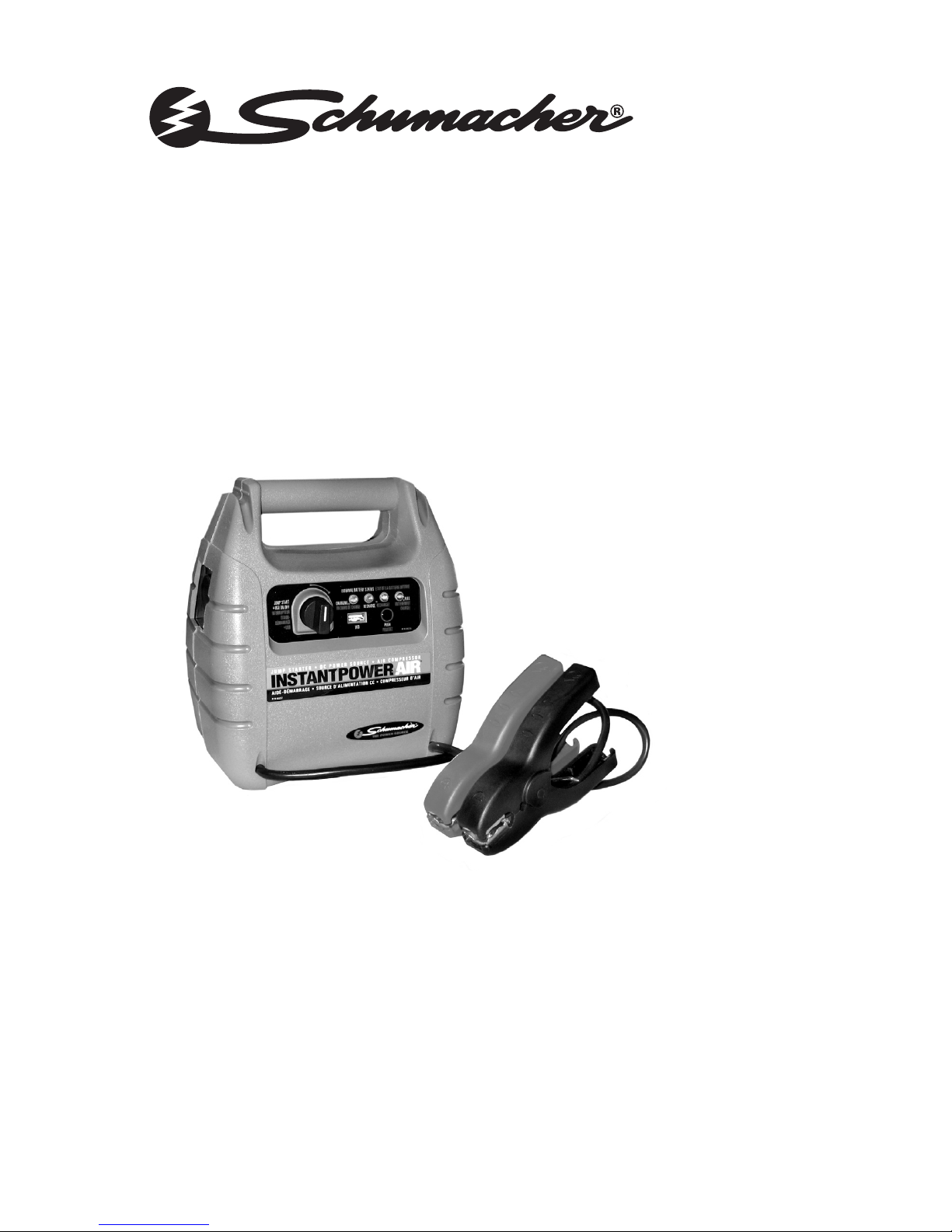

Schumacher INSTANT POWER IP-95C User manual

Models:
IP-95C, IP-125C
INSTANT POWER™
Jump Starter, Air Compressor & 12V DC
Power Source Plus 5V USB
INSTRUCTION MANUAL
00-99-000837/0608
English......................................... p. 1
Français....................................... p. 7
Español........................................ p. 17

•1 •
IMPORTANT: CHARGE IMMEDIATELY AFTER PURCHASE
IMPORTANT: READ AND SAVE THIS SAFETY AND INSTRUCTION MANUAL.
IMPORTANT SAFETY INSTRUCTIONS1.
Consider having someone close enough by to come to your aid when you1.1
work near a lead-acid battery.
Have plenty of fresh water and soap nearby in case battery acid contacts1.2
skin, clothing, or eyes. If acid enters the eye area, rinse with cold water for
at least 10 minutes and get medical help immediately.
Do not smoke, or use matches or cigarette lighter, or allow any spark or1.3
ame near the battery or engine.
Never operate the jump starter if it has a damaged lead wire or clamps.1.4
Wear complete eye and clothing protection when working with any battery.1.5
Do not permit the internal battery of the Instant Power™ to freeze. A fully1.6
charged battery will not freeze - refer to storage section of the manual.
Never charge a frozen battery.1.7
HANDLING WARNING2.
WARNING:2.1 Handling the cord on this product or cords associated with this
product, may expose you to lead, a chemical known to the State of Califor-
nia to cause cancer and birth defects or other reproductive harm. Wash
hands after handling.
OPERATING INSTRUCTIONS3.
WARNING: Failure to follow instructions may cause damage or an
explosion. Read entire instruction manual before use.
Use in a well-ventilated area.3.1
Keep clear of fan blades, belts, pulleys and other parts that may cause3.2
injury.
To prevent sparking, NEVER allow clamps to touch together or contact the3.3
same piece of metal.
Turn vehicle’s ignition OFF before making cable connections.3.4
Make sure the ON/OFF switch on the Instant Power™ is in the OFF posi-3.5
tion.
Clamp the red clamp (+) to the positive terminal of the battery - For a3.6
negative grounded system. (See section 3.12 for a positive grounded
system.)
Clamp the black clamp (-) to an unpainted and unmoving part of the chas-3.7
sis or engine block.

•2 •
If you have connected the clamps of your Instant Power™ backwards, an3.8
audio alarm will sound. DO NOT turn your Instant Power™ on. This could
cause serious damage. Reverse the connections, and the audio alarm will
stop.
If no audio alarm is sounded, turn ON the Jump Start switch and then3.9
crank the engine. If the engine does not start within 5-8 seconds, stop
cranking and wait at least 1 minute before attempting to start vehicle
again. (This permits the battery to cool down.)
After the engine starts, make sure to turn OFF the Jump Start switch.3.10
Then disconnect the black clamp (-) and then the red clamp (+) in that
order.
Recharge the Instant Power™ as soon as possible after use.3.11
NOTE:3.12 In the rare case of jump-starting a vehicle that has a positive-
grounded vehicle electrical system, connect the NEGATIVE black clamp
(-) to the negative terminal (-) of the vehicle battery. Then connect the
POSITIVE red clamp (+) to an unpainted and unmoving part of the vehicle
chassis or engine block. If you are unsure of the nature of the vehicle’s
electrical grounding system, check the owner’s manual of the vehicle. To
disconnect clamps, reverse order.
CONTROL PANEL4.
LED INDICATORS5. (Re d , Ye l l o w a n d GR e e n l i G h t s )
To check the internal battery’s charge status, press the Battery Status But-5.1
ton button on the front of the Instant Power™.
The5.2 LED lights will indicate the charge level as follows:
A red LED indicates a 50% or less charge and you should immediatelya.

•3 •
recharge the Instant Power™.
A yellow LED indicates a 50 to 75% charge. The Instant Power™ mayb.
be used but should be recharged as soon as possible.
A green LED indicates the internal battery is fully charged.c.
CHARGING OF INTERNAL BATTERY WITH BUILT-IN CHARGER6.
After removing the Instant Power™ from the carton, charge it for a mini-6.1
mum of 8 hours before using, even if the green charged LED glows.
NOTE: The ON/OFF switch should be in the OFF position to recharge the
internal battery.
To charge, plug an extension cord into charger plug on the right side of6.2
the Instant Power™. (Extension cord not included; must be purchased
separately.)
Plug the extension cord into 110V AC electrical wall outlet.6.3
The red CHARGING LED will glow indicating charging.6.4
The green LED will glow when the battery has reached full charge. This6.5
could take up to 72 hours due to age and condition of the battery. The
charger will automatically drop into a oat mode and maintain the battery
at full charge without damaging the battery.
Charge the Instant Power™ as soon as possible after use.6.6
12 VOLT DC POWER OUTLET CHART7.
The Instant Power™ is a power source for all 12 volt DC accessories7.1
equipped with a 12 volt accessory plug. Make sure the device to be pow-
ered is OFF before inserting 12 volt accessory plug into 12 volt DC acces-
sory outlet. Use for power outages, shing, and camping trips. Estimated
usage time is listed in below chart:
Appliance Type Estimated
Wattage
Estimated Time
for IP-95C
Estimated Time
for IP-125C
Cell Phones 4 Watts 15 Hours 20 Hours
Fluorescent
Lights
4 Watts 15 Hours 20 Hours
Radios, Fans 9 Watts 11 Hours 14 Hours
Depth Finders 9 Watts 11 Hours 14 Hours
Camcorders,
VCRs
15 Watts 6 Hours 8 Hours

•4 •
Appliance Type Estimated
Wattage
Estimated Time
for IP-95C
Estimated Time
for IP-125C
Electrical Tools 24 Watts 4 Hours 5 Hours
Electrical Coolers 48 Watts 1.5 Hours 2 Hours
Car Vacuum,
Air Compressors
80 Watts 45 Minutes 1 Hour
NOTE: Estimated run-times. Actual time may vary. Times are based on the
internal battery being fully charged.
The DC accessory outlet has a 15-amp automatic overload protection
circuit breaker. If an overload occurs, unplug (remove) accessory, and the
breaker will automatically reset.
USING USB PORT8.
NOTE: The Jump Start + USB On/Off switch energizes both the jump
starting clamps and the USB port. Do not allow the clamps to touch each
other or the same piece of metal when the switch is “On” (turned to the
right).
Conrm both jump starting clamps are stored on the storage holders.8.1
Turn the Jump Start + USB switch to “On” position.8.2
The USB plug is now live; plug in the accessory.8.3
USING THE AIR COMPRESSOR9.
PRECAUTION – Read instructions of the product being inated before
using the compressor. Avoid over ination, do not exceed the manufactur-
ers recommended pressures. DO NOT leave the compressor unattended
during use.
The 12 volt compressor is rated for 150 PSI pressure. The hose is stored
on the back of your Instant Power™.
The ON / OFF switch for the compressor is located on the back of the
Instant Power™.
Attach the air compressor hose to the product or accessory to be inated 9.1
by ipping down the lever.
Push the air compressor switch to the ON position and inate product.9.2
When the product is inated to the proper air pressure, push the compres-9.3
sor switch to the OFF position and remove the hose.
Do not run compressor for more than 10 minutes maximum at a time. Al-9.4
low to cool down for 10 minutes before using again.

•5 •
NOTE: If the compressor overheats, the built-in thermal protection will turn
the unit off. Wait a few minutes and it will automatically restart.
Estimated Time for Inating
Vehicle 13” to 16” 3 to 16 Minutes
Bike Tire 30 to 40 Seconds
Balls 5 to 30 Seconds
Use an air compressor gauge to ensure the proper pressure has been
reached. Do not over inate.
STORAGE10.
IMPORTANT:
CHARGE IMMEDIATELY AFTER PURCHASE•
KEEP FULLY CHARGED.•
Charge the Instant Power™ internal battery immediately upon purchase,
every 30 days and after every use.
All batteries are affected by temperature. The ideal storage temperature is
at 70 degrees Fahrenheit. The internal battery will gradually self-discharge
(lose power) over time, especially in warm environments. Leaving the
battery in a discharged state may result in permanent battery damage. To
ensure satisfactory performance and avoid permanent damage, charge
the internal battery every month.
When the Instant Power™ is ON, the clamps are live and will produce
arcing or sparking if they come in contact with each other. To prevent ac-
cidental arcing, always keep the clamps on the storage holders and the
JUMP START ON/OFF switch in the OFF position when not using it to
jump start a vehicle.

•6 •
LIMITED WARRANTY11.
Schumacher Electric Corporation warrants your unit to be free from defects in material
and workmanship, excepting abuse or misuse, for a period of one year from the date
of sale to the original user or consumer purchaser. If your unit fails or malfunctions
within the rst 30 days of the warranty, we will replace it with a new unit. If your unit
malfunctions or fails within the 12 month warranty period because of a defect in
material or workmanship, we will repair without charge.
The internal battery, excluding units with swollen batteries or melted battery terminals,
carries a 90-day warranty from the date of purchase. Proof of purchase required.
All battery replacements will be at the sole discretion of the manufacturer or his
designated agents.
This warranty is in lieu of all other express warranties. The duration of any implied
warranty, including but not limited to any implied warranty of merchantability or tness
for a particular purpose, made in respect to your unit is limited to the period of the
express warranty set forth above.
For warranty service, return your product, with proof of purchase, to the factory
or a designated agent: Schumacher Electric Corporation Warranty Service
Department, 1025 E. Thompson Street, PO Box 280, Hoopeston, IL 60942. Phone
1-800-621-5485, Customer Service hours: 7 AM to 4:30 PM CST.
You will be responsible for all insurance and freight or other transportation charges
to the factory or point of repair. We will return your unit freight prepaid if repair is
covered under warranty. Your unit should be properly packed to avoid damage in
transit, since we will not be responsible for any such damage.
In no event shall Schumacher Electric Corporation be liable for consequential or
incidental damages. Some states do not allow limitations on the length of the implied
warranty or the exclusion or limitation of incidental or consequential damages, so the
above limitations or exclusions may not apply to you. This warranty gives you specic
legal rights and you may also have other rights which vary from state to state.

Modèle:
IP-95C, IP-125C
INSTANT POWER™
Aide-démarrage, compresseur d’air et Source
d’alimentation de 12 V CC plus 5 V USB
GUIDE DE L’UTILISATEUR
00-99-000837/0608

•9 •
IMPORTANT : LISEZ ATTENTIVEMENT CE MANUEL D’INSTRUCTIONS.
CHARGER IMMÉDIATEMENT APRÈS L’ACHAT
NSTRUCTIONS IMPORTANTES RELATIVES A LA SECURITE1.
Quelqu’un doit être assez près pour vous venir en aide ou pour entendre1.1
vos cris d’appel quand vous travaillez à proximité d’une batterie.
Ayez beaucoup d’eau fraîche et du savon à la portée de la main au cas1.2
où de l’acide de batterie viendrait en contact avec la peau, les vêtements
ou les yeux. Si l’acide vient en contact avec les yeux, rincez-les à l’eau
froide pendant au moins 10 minutes et obtenez immédiatement des soins
médicaux.
Ne fumez pas, n’utilisez pas d’allumettes ni de briquet à proximité d’une1.3
batterie ou d’un moteur et ne permettez pas qu’il y ait des étincelles ou
des ammes.
Ne faites jamais fonctionner aide-démarrage si ses ls électriques ou ses 1.4
pinces sont endommagés. Demandez à un technicien qualié de rem-
placer le l électrique.
Portez des lunettes de sûreté et des vêtements protecteurs quand vous1.5
manipulez des batteries.
Veillez à ce que la batterie interne ne gèle pas. Ne tentez jamais de re-1.6
charger une batterie gelée.
La batterie qui est complètement chargée ne va pas geler. Il faut être sûre1.7
de charger l’unité tous les mois et après chaque utilisation
AVERTISSEMENT RELATIF À LA MANIPULATION2.
ATTENTION :2.1 La manipulation du cordon de ce produit ou des cordons
associés à ce produit peut vous exposer au plomb, un produit chimique
reconnu, par l’État de la Californie, pour causer le cancer ainsi que des
anomalies congénitales ou autre dommage génétique. Il faut se laver les
mains après la manipulation.
INSTRUCTIONS DE FONCTIONNEMENT3.
ATTENTION: La manipulation du cordon de ce produit ou des cordons
associes a ce produit peut vous exposer au plomb, un produit chimique
reconnu, pac I’Etat de la Californie, pour causer le cancer ainsi que des
anomalies congenitales ou autre dommage genetique. II faut se laver les
mains apres la manipulation.
Coupez le contact du véhicule avant d’effectuer le raccordement des3.1
câbles.
Assurez-vous que l’interrupteur de l’aide-démarrage est fermé (OFF) tant3.2
que les pinces ne sont pas raccordées à la batterie du véhicule.
Utilisez dans un endroit bien aéré.3.3

•10 •
Tenez-vous à l’écart des pales de ventilateur, courroies, poulies et de3.4
toute pièce posant un risque de blessure.
Les pinces ne doivent jamais se toucher ni toucher à la même pièce de3.5
métal pour éviter que des étincelles ne se produisent.
Fixez la pince rouge (+) à la borne positive de la batterie - S’il s’agit d’un3.6
système à masse négative. (Consultez la section 3.12 s’il s’agit d’un sys-
tème à mise à la masse positive.)
Fixez la pince noire (-) à une pièce métallique xe du châssis ou du bloc 3.7
moteur.
Si vous avez inversé les pinces de votre source d’alimentation Instant3.8
Power lors du raccordement, l’avertisseur sonore se déclenchera.
N’ouvrez PAS l’interrupteur de l’appareil (ON). De graves dommages
pourraient en résulter. Inversez les pinces et l’avertisseur sonore cessera
de se faire entendre.
Si vous n’entendez pas l’alarme, mettez l’interrupteur marche/ arrêt de3.9
l’aide de démarrage en position de marche (ON) puis démarrez le moteur.
Si le moteur ne démarre pas, dans 5 – 8 secondes, arrêtez et attendez au
moins 1 minute avant d’essayer à nouveau. (Ceci permettra à la batterie
de refroidir.)
Après le démarrage du moteur, débranchez d’abord la pince noire (-),3.10
puisla pince rouge (+), dans cet ordre. Rangez les pinces sur les oreilles
situées de part et d’autre du boîtier.
Rechargez l’appareil modèle Instant Power dès que possible après l’avoir3.11
utilisé.
REMARQUE3.12 : Dans les rares cas où le démarrage d’urgence doit être
effectué sur un véhicule dont le système électrique est à masse positive,
raccordez la pince noire NÉGATIVE (-) à la borne négative de la batterie
du véhicule. Raccordez ensuite la pince rouge POSITIVE (+) à une pièce
non peinte et xe du châssis ou du bloc moteur du véhicule. Si vous ne
savez pas de quel type de système de mise à la masse électrique est doté
le véhicule, consultez le guide de l’utilisateur du véhicule. Pour débranch-
er les pinces, procédez dans l’ordre inverse.

•11 •
PANNEAU DE CONTROL4.
VOYANTS (LES VOYANTS ROUGE, JAUNE ET VERT)5.
Pour vérier l’état de la batterie interne, appuyez sur le bouton rouge situé 5.1
sur le devant de l’appareil modèle Instant Power.
Les voyants vont indiquer ce qui suit :5.2
Le voyant rouge indique que la charge de la batterie interne est de 50a.
% ou moins ; vous devez alors recharger immédiatement l’appareil.
Le voyant jaune indique que la charge de la batterie interne se situeb.
entre 50 et 75 %. On peut utiliser l’appareil modèle Instant Power, mais
il faudra le recharger dès que possible.
Le voyant vert indique que la batterie interne est entièrement chargée.c.
CHARGE6. DE LA BATTERIE INTERNE À L’AIDE DU CHARGEUR INTÉGRÉ.
Après avoir sorti l’appareil modèle Instant Power de sa boîte, chargez-le6.1
durant la nuit ou pendant 8 heures au moins avant de l’utiliser, même si le
voyant LED vert est allumé.
REMARQUE : Il n’est pas nécessaire que l’interrupteur soit ouvert (ON)
pour recharger la batterie interne.
Pour charger, branchez une rallonge dans la prise de chargeur à la droite6.2
de l’appareil modèle Instant Power. (Rallonge non incluse ; doit être ache-
tée séparément.)
Branchez la rallonge dans une prise électrique de 110 V CA.6.3
Le voyant rouge EN COURS DE CHARGE est allumé durant la charge.6.4

•12 •
Le voyant vert CHARGÉE s’allume lorsque la batterie est complètement6.5
chargée. Dans certains cas, la charge durera jusqu’à 72 heures, selon
l’âge et l’état de la batterie. Le chargeur passe alors automatiquement en
mode d’entretien et il maintient la batterie complètement chargée.
Rechargez la batterie interne après usage et à tous les 3 mois jusqu’à ce6.6
qu’elle soit complètement chargée, pour prolonger sa durée.
SOURCE D’ALIMENTATION À USAGES MULTIPLES7.
L’appareil modèle Instant Power est une source d’alimentation pour7.1
tous les accessoires de 12 volts CC équipés d’une che d’adaptateur
d’accessoire de 12 V. Assurez que l’interrupteur est en mode OFF avant
d’insérer la prise des accessoire de 12V sur la che d’adaptateur situé à
l’arrière gauche du model Instant Power. Utilisez la prise d’alimentation
portative en cas de panne de courant, à la pêche et en camping. La durée
d’utilisation estimée est indiquée dans le tableau ci-dessous:
Type d’appareil Puissance
estimée en
watts
Durée prévue
Instant Power
Durée prévue
IP-125C
Téléphones
cellulaires
4 watts 15 heures 20 heures
Lampes
uorescentes
4 watts 15 heures 20 heures
Radios 9 watts 11 heures 14 heures
Échosondeurs 9 watts 11 heures 14 heures
Ventilateurs 9 watts 11 heures 14 heures
Caméscopes,
magnétoscopes
15 watts 6 heures 8 heures
Outils électriques 24 watts 4 heures 5 heures
Glacières
électriques
48 watts 1.5 heures 2 heures
Le “Instant Power” est une source d’énergie pour tous les accessoires de
12 V DC qui sont équipés d’une prise pour accessoires à 12 V.
La sortie d’accessoire DC a une surcharge automatique de 15 AMP
pour la protection du circuit “breaker”. Le “breaker” sera automatique-
ment re-initialise au cas d’une surcharge. S’il se produit une surcharge,
débranchez (enlevez) l’accessoire, et le disjoncteur se réarmera automa-
tiquement. Si hay sobrecarga, desenchufe (remueva) el accesorio, y el
disyuntor se repone automáticamente.

•13 •
UTILISATION DU PORT USB8.
REMARQUE : L’interrupteur Aide-démarrage + USB alimente à la fois les
pinces de démarrage d’urgence et le port USB. Veillez à ce que les pinces
ne se touchent pas, ni ne touchent le même morceau de métal lorsque
l’interrupteur est ouvert (tourné vers la droite).
Vériez que les deux pinces de démarrage d’urgence sont rangées sur les 8.1
oreilles situées de chaque côté du boîtier.
Ouvrez l’interrupteur Aide-démarrage + USB.8.2
La prise USB est maintenant alimentée; vous pouvez y brancher8.3
l’accessoire.
UTILISATION DU COMPRESSEUR D’AIR9.
PRÉCAUTION – Lisez les instructions du produit qui va etre goné avant
d’utiliser le compresseur. Évitez de trop goner et ne dépassez pas les
pressions recommandées par le fabricant. Ne laissez pas le compresseur
sans surveillance durant l’utilisation.
La pression nominale du compresseur de 12 volts est de 150 PSI. Le
boyau est rangé dans le logement arrière de votre appareil modèle Instant
Power. L’interrupteur du compresseur est situé à l’arrière du modèle
Instant Power, sous la prise de chargeur.
Conecte la manguera del compresor de aire al producto o accesorio que9.1
se desea inar al bajar la palanca.
Empuje el conmutador del compresor de aire hasta la posición ON e ine 9.2
el producto.
Una vez inado el producto hasta la debida presión de aire, empuje 9.3
el conmutador del compresor hasta la posición OFF y desconecte la
manguera.
No opere el compresor por más de 10 minutos seguidos. Si esto sucede,9.4
permita que el Instant Power™ se enfríe por 10 minutos antes de volverlo
a usar.
NOTA: Si el compresor se sobrecalienta, la protección térmica incorpo-
rada hace apagar la unidad. Espere unos minutos y se repone automáti-
camente.
Durée prévue de gonage
Pneu de 13 po à 16 po
(33 à 40 cm) de véhicule
3 à 16 minutes
Pneu de vélo 30 à 40 secondes
Ballons 5 à 40 secondes
Utiliser un manomètre pour vous assurer que la pression adéquate est
atteinte. Ne gonez pas trop.

•14 •
RANGEMENT10.
CHARGEZ IMMÉDIATEMENT DÈS L’ACHAT
IMPORTANT : MAINTENEZ COMPLÈTEMENT CHARGÉE
Chargez la batterie interne Instant PowerTM avant la première utilisation
et après chaque utilisation par la suite.
La température a un effet sur toutes les batteries. La température idéale
de rangement est de 21 °C. La batterie interne se déchargera (perdra
de la puissance) graduellement avec le temps, particulièrement si elle
est soumise à la chaleur. Le fait de laisser la batterie déchargée peut
l’endommager de façon permanente. Pour s’assurer que la batterie
fournira un rendement satisfaisant et éviter tout dommage permanent,
chargez la batterie interne chaque mois.
On peut ranger l’appareil Instant Power™ dans n’importe quelle position.
Lorsque l’appareil Instant Power™ est ouvert, les pinces sont sous ten-
sion et produisent un arc électrique ou des étincelles si elles entrent en
contact l’une avec l’autre. Pour prévenir un arc accidentel, laissez toujours
les pinces sur les supports de rangement et l’interrupteur d’aide-démar-
rage fermé (OFF) lorsque vous ne vous servez pas de l’aide-démarrage.

•15 •
GARANTIE LIMITÉE11.
Schumacher Electric Corporation garantit que cet appareil est exempt de vices
de matériau et de fabrication, sauf en cas d’usage abusif ou impropre, pour une
période de un an à compter de la date de vente à l’utilisateur initial ou à l’acheteur
consommateur. Si votre appareil fonctionne mal ou fait défaut durant les 30 premiers
jours de la garantie, nous le remplacerons par un appareil neuf. Si votre appareil
fonctionne mal ou fait défaut durant la période de garantie de 12 mois à la suite d’un
vice de matériau ou de fabrication, nous le réparerons sans frais.
La batterie interne, excluant les appareils dont la batterie est gonée ou les bornes
de batteries sont fondues, est couverte par une garantie de 90 jours à compter de
la date d’achat. Une preuve d’achat est requise. Les remplacements de batterie se
feront au gré du fabricant ou de ses agents désignés.
Cette garantie a préséance sur toute autre garantie expresse. La durée de toute
garantie tacite, incluant toute garantie tacite quant au caractère marchand ou à
l’adaptation à l’usage faite en rapport avec votre appareil, mais non restreinte à
celle-ci, est limitée à la période de la garantie expresse énoncée ci-dessus.
Pour obtenir une réparation ou un remplacement sous garantie, retournez votre
produit, accompagné de la preuve d’achat de celui-ci, à l’usine ou à un agent
désigné : Schumacher Electric Corporation, Warranty Service Department 1025 E.
Thompson Street, PO Box 280, Hoopeston, IL 60942. Téléphone : 1-800-621-5485,
heures d’ouverture du service à la clientèle : de 7 h à 16 h 30, heure normale du
Centre.
Vous devrez assumer les frais reliés aux assurances et au fret, ainsi que tous les
autres frais reliés au transport vers l’usine ou le centre de réparation. Votre appareil
vous sera retourné fret payé si la réparation est couverte par la garantie. Votre appareil
doit être emballé convenablement pour éviter les dommages pouvant survenir en
transit, car nous ne serons pas responsables si de tels dommages survenaient.
Schumacher Electric Corporation ne sera, en aucun cas, responsable de dommages
indirects ou accidentels. Certaines provinces ne permettent pas de limiter la durée
de la garantie tacite ou d’exclure ou de limiter les dommages accidentels ou indirects
de sorte que les exclusions ou les limitations ci-dessus peuvent ne pas s’appliquer
dans votre cas. Cette garantie vous accorde des droits juridiques dénis et vous
pouvez avoir d’autres droits qui varient d’une province à l’autre.

•16 •
REMARQUES

Modelo:
IIP-95C, IP-125C
INSTANT POWER™
Arranque Inmediato, Compresor de Aire y
Fuente de Potencia de 12 Voltios CC Mas 5
Voltios USB
MANUAL DE INSTRUCCIONES
00-99-000837/0608
