Sears 30 Gas Cooktop User manual

GAS COOKTOP INSTALLATION INSTRUCTIONS
(For 30” & 36" Models)
INSTALLATION AND SERVICE MUST BE PERFORMED BY A QUALIFIED INSTALLER.
IMPORTANT: SAVE FOR LOCAL ELECTRICAL INSPECTOR'S USE.
READ AND SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
CERTIFIED
Pie If the information in this manual is not followed exactly, a fire or
explosion may result causing property damage, personal injury or death.
FOR YOUR SAFETY:
—— Do not store or use gasoline or other flammable vapors and liquids in
the vicinity of this or any other appliance.
— WHAT TO DO IF YOU SMELL GAS:
¢ Deo not try to light any appliance.
* Do not touch any electrical switch; do not use any phone in your building.
¢ Immediately call your gas supplier from a neighbor's phone.
Follow the gas supplier's instructions.
* |f you cannot reach your gas supplier, call the fire department.
— Installation and service must be performed by a qualified installer,
service agency or the gas supplier.
Appliances Installed in the
state of Massachusetts:
This Appliance can only
be installed in the state
of Massachusetts by a
Massachusetts licensed
plumber or gas fitter.
This appliance must be
installed with a three (3)
foot / 36 in. long flexible
gas connector. A "T"
handle type manual gas
valve must be installed in
the gas supply line to this
appliance.
Gas 30" min
Cooktop
(76.2
cm)
.

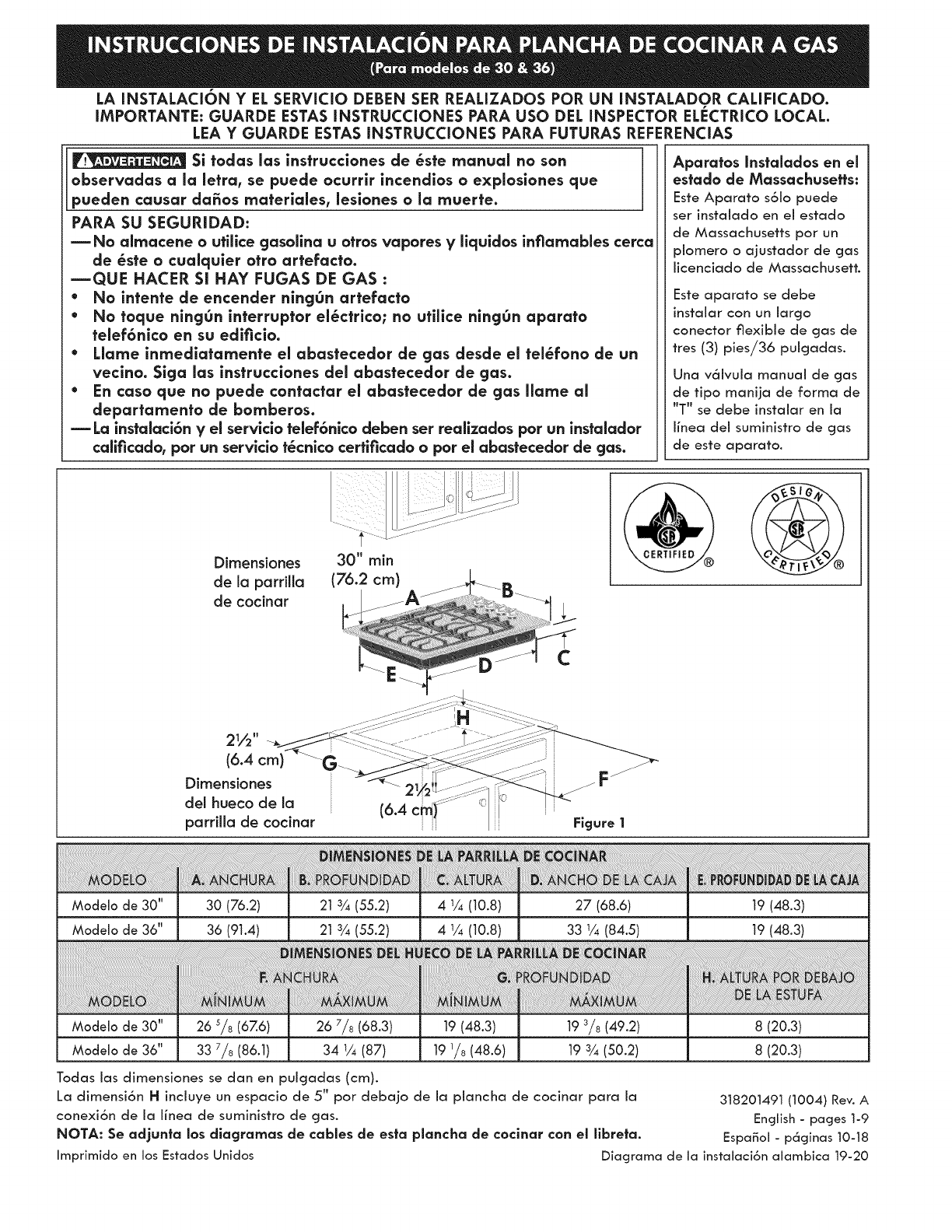

Dimensions is B
Gas Cooktop
Cutout Dimensions
Figure 1
PRODUCT DIMENSIONS
A. WIDTH B. DEPTH C. HEIGHT D. BOX WIDTH E. BOX DEPTH
30" Gas Cooktop 30 (76.2) 21 % (55.2) 4 V% (10.8)
27 (68.6) 19 (48.3)
36" Gas Cooktop 36 (91.4 21% (55.2 4% (10.8
CUTOUT DIMENSIONS
F. WIDTH
MINIMUM MAXIMUM
G. DEPTH
MINIMUM
33 V4
MAXIMUM
84.5 19 (48.3
H. HEIGHT BELOW
COOKTOP
30" Gas Cooktop 27 V4 (69.2) 28 2 (72.4) 19 '/s (48.6)
19% (50.2)
8 (20.3)
36" Gas Cooktop 33 7/s (86.1) 34 4 (87) 19 1/s (48.6)
19 ¥% (50.2)
8 (20.3)
All dimensions are stated in inches and (cm).
Dimension H includes a 5" (12.7 cm) space underneath the cooktop for connection to gas supply line.
NOTE: Wiring diagrams for this cooktop are enclosed in this booklet
Printed in United States
318201491 (1004) Rev. A
English - pages 1-9
Espafiol - paginas 10-18
Wiring Diagram 19-20

GAS COOKTOP INSTALLATION INSTRUCTIONS
(For 30° & 36” Models)
Important Notes to the Installer
1.
hw
Read all instructions contained in these
installation instructions before installing the
cooktop.
Remove all packing material before connecting
the electrical supply to the cooktop.
Observe all governing codes and ordinances.
Be sure to leave these instructions with the
consumer.
Note: For operation at 2000 ft. elevations
above see level, appliance rating shall be
reduced by 4 percent for each additional
1000 ft.
important Note to the Consumer
Keep these instructions with your Use and Care
Guide for future reference.
IMPORTANT SAFETY
INSTRUCTIONS
Installation of this cooktop must conform with
local codes or, in the absence of local codes,
with the National Fuel Gas Code ANSI Z223.1/
NFPA 54 in the United States, or in Canada, with
the Canadian Fuel Gas Code, CAN/CGA B149
and CAN/CGA B149.2.
When installed in a manufactured (mobile)
home installation must conform with the
Manufactured Home Construction and Safety
Standard, title 24 CFR, part 3280 [Formerly
the Federal Standard for Mobile Home
Construction and Safety, title 24, HUD (part
280)] or, when such standard is not applicable,
the Standard for Manufactured Home
Installation, ANSI/NCSBCS A225.1 or with local
codes where applicable.
This cooktop has been design certified by CSA
International. As with any appliance using gas
and generating heat, there are certain safety
precautions you should follow. You will find them
in the Use and Care Guide, read it carefully.
* Be sure your cooktop is installed and
grounded properly by a qualified installer or
service technician.
* This cooktop must be electrically grounded
in accordance with local codes or, in their
absence, with the National Electrical Code
ANSI/NFPA No. 70—latest edition in
the United States, or in Canada, with the
Canadian Electrical Code, CSA C22.1 Part 1.
* The burners can be lit manually during an
electrical power outage. To light a burner,
hold a lit match to the burner head, then
slowly turn the Surface Control knob to LITE.
Use caution when lighting burners manually.
* Do not store items of interest to children in
cabinets above the cooktop. Children could be
seriously burned climbing on the cooktop to
reach items.
* To eliminate the need to reach over the
surface burners, cabinet storage space above
the burners should be avoided.
¢ Adjust surface burner flame size so it does not
extend beyond the edge of the cooking utensil.
Excessive flame is hazardous.
* Never use your cooktop for warming or
heating the room. Prolonged use of the
cooktop without adequate ventilation can be
hazardous.
* Do not store or use gasoline or other
flammable vapors and liquids near this or any
other appliance. Explosions or fires could result.
The electrical power to the cooktop
must be shut off while gas line connections are
being made. Failure to do so could result in
serious injury or death.

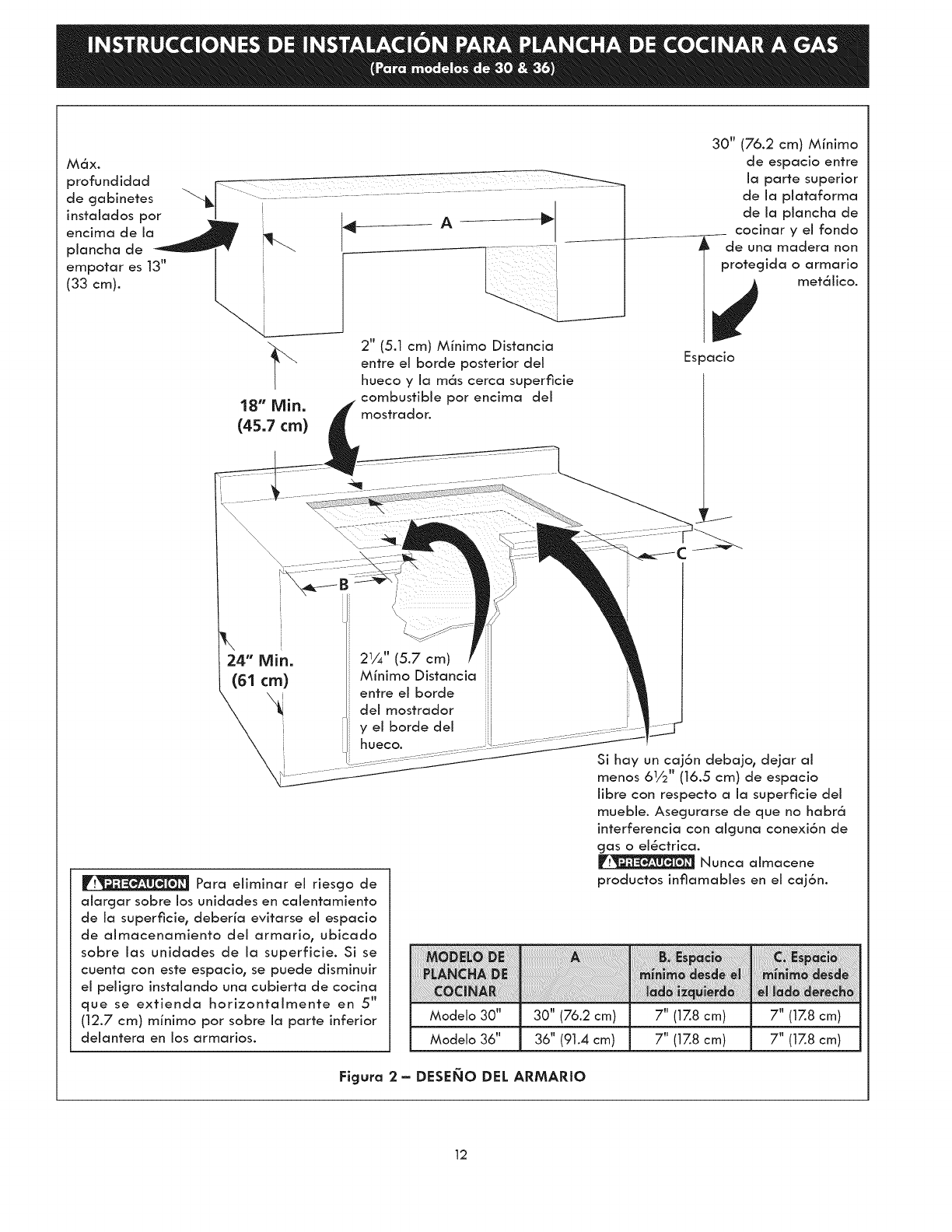

GAS COOKTOP INSTALLATION INSTRUCTIONS
(For 30° & 36" Models)
30" (76.2 cm) Min.
Clearance Between
a
nnn
ce
the
Top
of
the
Cooking Platform
| <—— A —— and Unprotected
13"
(33
|
‘SY
—
Wood
or
Metal
Max. Depth Cabinet
For Cabinet
installed
Above
Cooktop.
fp 2" (5.1 em) Minimum Distance Clearance
Between Rear Edge of Cutout
18” Min. and Nearest Combustible
(45.7 cm) surface Above Countertop.
24" Min. 2/4" (5.7 em) Min.
(61 cm) From Counter Edge to
\ Front Edge of Cutout.
; lf a drawer is present underneath,
oO allow at least 6/2" (16.5 cm)
of clearance below the counter
top. Make sure there will be no
interference with gas or electrical
To eliminate the risk of connection.
burns or fire from reaching over Never store flammable
heated surfaces, cabinet storage products in the drawer.
space located above the cooktop
should be avoided. If cabinet
storage is provided, risk can be
reduced by installing a range hood
that projects horizontally a
B. Minimum C, Minimum
Clearance | Clearance from
from Left Side Right Side
minimum of 5" (12.7 cm) beyond the 30" Cooktop | 30" (76.2 cm) 7" (178 cm) 7" (178 cm)
bottom of the cabinets. 36" Cooktop | 36" (914em) | 7" (178 crn) 7" (178 cm]
Figure 2 — CABINET DESIGN

GAS COOKTOP INSTALLATION INSTRUCTIONS
(For 30° & 36” Models)
Typical Under Counter Installation of an Electric Built-in Oven with a
Cooktop Mounted Above
PATO Te
All
mounting
hardware
must
Side
filler
panels
are
necessary
be
used
to
secure
the
built-in
to
isolate
the
unit
from
adjoining
oven
to
the
cabinets.
Refer
to
This
cooktop
may
be
cabinets.
Panel
height
should
allow
the
built-in
oven
installation
installed
over
certain
for
installation
of
approved
cooktop
instructions.
built-in
electric
oven
models.
See
“Typical
Gas
Cooktop
models.
Installation
Over
an
Electric
Built-in
Oven Installed Under the Counter” on
next page.
36"
(91.4 cm) Min.
208/240
Volt
ee
ai
grounded
junction
box for built-in oven. py
Junction box
must be located
approx. 3" to the
left of the built-in
oven cutout
SS
Use 3/4” (1.9 cm)
plywood, installed on
two runners, flush with
toe plate. Base must be
capable of supporting
a Unit will { 150 pounds (68 kg) for
NO overlap 27" models and 200
cutout pounds (90 kg) for 30"
Cut an opening in wood base minimum 4” Oe models.
(10.2 cm) x 4 (10.2 cm) to route armored 1" (2.5em) 41/2” (11.4 em)
cable to junction box. Max.®
* .
retold dinnctly CUTOUT DIMENSIONS (INCHES (CM)}
over the oven OVEN SIZE E. HEGH BWIDTH G. DEPTH
unit, 5” (12.7cm) Min
maximum is :
allowed. 30" (76.2) | 27 Va" (69,.2cm) | 28%" (718) | 2814" (72.4) | 29" (73.7) | 234" (59.7)
27" (68.6) | 27 Ve" (69,2 cm) | 2814" (71.8) | 247/s" (63.2) | 2514" (64.1) | 234" (59-7)
Figure 3
4

GAS COOKTOP INSTALLATION INSTRUCTIONS
(For 30° & 36" Models)
Typical Gas Cooktop Installation Over
an Electric Built-in Oven Installed Under the Counter
FRONT VIEW
Eo
|
GAS
COOKTOP
Manifoid Pipe
Flare Union
Flexible Connector
Flare Union
WALL OVEN CABINET
Pressure
Regulator
Cabinet sides or
filler panel
—=T Manual Shutoff Valve
(To be accessible
for shut-off valve
operation)
SIDE VIEW
GAS COOKTOP
WALL OVEN
Figure 4
5

GAS COOKTOP INSTALLATION INSTRUCTIONS
(For 30° & 36” Models)
1. Wall Outlet Location
12" 4
a (30.5 cm)
3"
(20.3 cm)*
oa
i
‘ Recommended area for
§ 120V grounded outlet
‘on rear wall,
22"
(55.9 cm)
» NOTE: If an outlet
; 'S not available,
« have one installed by
} a qualified technician.
:
:
i
~
* .&iCenter line
Of unit Figure 5
2. Cooktop Installation
1. Visually inspect the cooktop for damage.
2. Set the cooktop into the countertop cutout.
After inserting the cooktop into the countertop opening,
make sure the unit is sifting on the metal flange around
the top of the burner box. Cooktop must not sit on the
glass or the porcelain top. Avoid cutting an oversized
hole in the countertop.
NOTE: Do not use caulking compound; cooktop should
be removable for service when needed.
Granite countertop Installation Kit
A Granite Countertop Installation kit # 903103-9010 can
be ordered through a Sears Service Center.
Clamp Down Information
Once the cooktop is installed in the counter opening,
you must clamp the unit down as shown.
Seal
Cooktop se
\ = | Countertop
- Screw
Figure 6
To clamp down, insert an angle bracket into the slot
on each side of the unit as shown. Run thumb screw
up through the bracket, up against the bottom of the
counter. Tighten until the unit draws down and is secure.
3. Provide an Adequate Gas Supply
This cooktop is designed to operate on natural gas at 4"
of manifold pressure only.
A pressure regulator is connected in series with the
manifold on the cooktop and must remain in series with
the supply line.
For proper operation, the maximum inlet pressure to the
regulator must be no more than 14" of water column
(W.C.} pressure.
For checking the regulator, the inlet pressure must be at
least 1" (or 2.5 kPa) greater than the regulator manifold
pressure setting. The regulator is set for 4" of manifold
pressure, the inlet pressure must be at least 5".
The gas supply line to the range should be 1/2" or 3/4"
pipe.
4. LP/Propane Gas Conversion
This appliance can be used with Natural gas or LP/
Propane gas. It is shipped from the factory for use with
natural gas.
A kit for converting to LP gas is supplied with your
cooktop. The kit is marked "FOR LP/PROPANE GAS
CONVERSION",
The conversion must be performed by a qualified
service technician in accordance with the kit instructions
and all local codes and requirements. Failure to follow
instructions could result in serious injury or property
damage. The qualified agency performing this work
assumes responsibility for the conversion.
WINER Failure to make the appropriate
conversion can result in serious personal injury and
property damage.
Important: Remove all packing material and literature
from cooktop before connecting gas and electrical
supply to cooktop.

GAS COOKTOP INSTALLATION INSTRUCTIONS
(For 30° & 36" Models)
5. Install Pressure Regulator
Install the pressure regulator with the arrow on the
regulator pointing up toward the unit in a position
where you can reach the access cap.
PIII «Do not make the connection too tight.
The regulator is die cast. Overtightening may crack the
regulator resulting in a gas leak and possible fire or
explosion.
Manual GAS FLOW Pressure
Shutoff are , Flare Regulator
Valve nion Union
Fiexible
Connector
Cap
All connections must be wrench-tightened
Figure 7
Assemble the flexible connector from the gas supply
pipe to the pressure regulator in the following order:
manual shutoff valve
1/2" (1.3 cm) nipple
1/2" (1.3 cm) flare union adapter
flexible connector
1/2" (1.3 cm) flare union adapter
1/2" (1.3 em) nipple
pressure regulator
NO
GROWN
>
Use pipe-joint compound made for use with Natural
and LP/Propane gas to seal all gas connections. If
flexible connectors are used, be certain connectors are
not kinked.
The supply line must be equipped with an approved
manual shutoff valve. This valve should be located
in the same room as the cooktop and should be in a
location that allows ease of opening and closing. Do
not block access to the shutoff valve. The valve is for
turning on or shutting off gas to the appliance.
to
8p
Dlig
eo
&
Shutoff Valve -
Open position
Figure 8
Once regulator is in place, open the shutoff valve in the
gas supply line. Wait a few minutes for gas to move
through the gas line.
Check for leaks. After connecting the cooktop to
the gas supply, check the system for leaks with a
manometer. If a manometer is not available, turn on the
gas supply and use a liquid leak detector (or soap and
waiter) at all joints and connections to check for leaks.
PWG] Do not use a flame to check for leaks
from gas connections. Checking for leaks with a flame
may result in a fire or explosion.
Tighten all connections if necessary to prevent gas
leakage in the cooktop or supply line.
Check alignment of control knob valves after
connecting the cooktop to the gas supply to be sure the
cooktop manifold pipe has not moved. A misalignment
could cause the valve stems to rub on the control panel,
resulting in a gas leak at the valve.
Disconnect this cooktop and its individual manual
shutoff valve from the gas supply piping system during
any pressure testing of that system at test pressures
greater than 1/2 psig (3.5 kPa or 14"water column).
lsolate the cooktop from the gas supply piping system
by closing its individual manual shutoff valve during any
pressure testing of the gas supply piping system at test
pressures equal to or less than 1/2 psig (3.5 kPa or 14"
water column).

GAS COOKTOP INSTALLATION INSTRUCTIONS
(For 30° & 36” Models)
6. Electrical Requirements
120 volt, 60 Hertz, properly grounded branch circuit
protected by a 15 amp circuit breaker or time delay
fuse. Do not use an extension cord with this cooktop.
Grounding Instructions
IMPORTANT Please read carefully.
For personal safety, this appliance must be properly
grounded.
The power cord of this appliance is equipped with a
3-prong (grounding) plug which mates with a standard
3-prong grounding wall receptacle (see Figure 9) to
minimize the possibility of electric shock hazard from
the appliance.
The wall receptacle and circuit should be checked by
a qualified electrician to make sure the receptacle is
properly grounded.
Where a standard 2-prong wall receptacle is installed,
it is the personal responsibility and obligation of the
consumer to have it replaced by a properly grounded
3-prong wall receptacle.
Preferred Method
Do not, under any
circumstances,
cul, remove,
or bypass the
grounding prong.
Grounding type
wall receptacle
Power supply cord with
3-prong grounding plug.
Figure 9
Do not, under any circumstances, cut or remove the
third (ground) prong from the power cord.
CNWAGOTe] Disconnect electrical supply cord
from wall receptacle before servicing cooktop.
7. Check Operation
Refer to the Use and Care Guide packaged with the
cooktop for operating instructions and for care and
cleaning of your cooktop.
1. Remove foam caps.
2. Turn on Electrical Power and Open Main Shutoff
Gas Valve
3. Check the Igniters
Operation of electric igniters should be checked
after cooktop and supply line connectors have been
carefully checked for leaks and the cooktop has
been connected to electric power.
To operate the surface burner:
A. Push in and turn a surface burner knob to the
LITE position. You will hear a small ticking noise;
this is the sound of the electric ignitor which
lights the burner.
B. After the burner lights, turn to the desired flame
size. The controls do not have to be set ata
particular mark. Use the marks as a guide and
adjust the flame as needed.

4.
GAS COOKTOP INSTALLATION INSTRUCTIONS
(For 30° & 36" Models)
Adjust the “LOW” setting for regular surface
burner valves (Figure 10)
5. Adjust the "LOW" setting of the dual burner surface
valve (Figure 10) (some models):
Note: On the dual valve the low setting of each portion
a. Push in and turn control to LITE until burner ignites. should be adjusted individually.
b. Quickly turn knob to LOWEST POSITION. a. Push in and turn knob to LITE then continue to turn
c. If burner goes out, reset control to OFF. until only the inner portion of the dual burner stays on.
d. Remove the surface burner control knob. b. Quickly turn knob to LOWEST POSITION.
e. Insert a thin-bladed screwdriver into the hollow valve c. If burner goes out, reset control to OFF.
stem and engage the slotted screw inside. Flame size d. Remove the surface burner control knob. .
e. The inner portion of the dual burner flame size
can be increased or decreased with the turn of the
screw. Turn counterclockwise to increase flame size.
Turn clockwise to decrease flame size. Adjust flame
until you can quickly turn knob from LITE to LOWEST
POSITION without extinguishing the flame. Flame
should be as small as possible without going out.
Clockwise
S
Counterclockwise
can be increased or decreased with the turn of the
screw B. Use screw A to adjust the low flame size
of the outer portion of the dual burner. Turn the
screw counterclockwise to increase flame size. Turn
the screw clockwise to decrease flame size. Adjust
flame until you can quickly turn knob from HIGH to
LOWEST POSITION without extinguishing the flame.
Flame should be as small as possible without going
out.
Note: Air mixture adjustment is not required on surface
burners.
When All Hookups are Complete
Make sure all controls are left in the OFF position.
Make sure the flow of combustion and ventilation air to
the cooktop is unobstructed.
Model and Serial Number Location
The serial plate is located on the underside of the
cooktop.
When ordering parts for or making inquires about your
range, always be sure to include the model and serial
numbers and a lot number or letter from the serial plate
of your cooktop.
Your serial plate also tells you the rating of the burners,
the type of fuel and the pressure the cooktop was
adjusted for when it left the factory.
R I °
Burner.
Before
You
Call
for
Service
Valve
Dual
Read
the
Before
You
Call
for
Service
Checklist
and
Burner
Valve
Figure 10
operating instructions in your Use and Care Guide.
It may save you time and expense. The list includes
common occurrences that are not the result of defective
workmanship or materials in this appliance.
Refer to the warranty in your Use and Care Guide for
our service phone number and address. Please call or
write if you have inquiries about your product and/or
need to order parts.
Note: Air mixture adjustment is not required on surface
burners.

INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS
(Para modelos de 30 & 36)
LA INSTALACION Y EL SERVICIO DEBEN SER REALIZADOS POR UN INSTALADOR CALIFICADO.
IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR ELECTRICO LOCAL.
LEA Y GUARDE ESTAS INSTRUCCIONES PARA FUTURAS REFERENCIAS
NEVES Si todas las instrucciones de éste manual no son Aparatos Instalados en el
observadas a la letra, se puede ocurrir incendios o explosiones que estado de Massachusetts:
pueden causar dafios materiales, lesiones o la muerte. Este Aparato solo puede
PARA SU SEGURIDAD: ser instalado en el estado
de Massachusetts por un
plomero o ajustador de gas
licenciade de Massachusett.
——No almacene o utilice gasolina u otros vapores y liquidos inflamables cerca
de éste o cualquier otro artefacto.
— QUE HACER SI HAY FUGAS DE GAS :
¢ No intente de encender ningin artefacto Este aparato se debe
¢ No toque ning&n interruptor eléctrico; no utilice ningén aparato instalar con un largo
telefénico en su edificio. conector flexible de gas de
* Llame inmediatamente el abastecedor de gas desde el teléfono de un tres (3) pies/36 pulgadas.
vecino. Siga las instrucciones del abastecedor de gas. Una vdlvula manual de gas
* En caso que no puede contactar el abastecedor de gas llame al de tipo manija de forma de
departamento de bomberos. "T" se debe instalar en la
~—La instalacion y el servicio telefénico deben ser realizados por un instalador | | linea del suministro de gas
calificado, por un servicio técnico certificado o por el abastecedor de gas. de este aparato.
e « cit 2
Dimensiones 30° min
dela parrilla (
de cocinar
2"
eS
(6.4
cm)
“<G
Dimensiones
|
del
hueco
de
la
(6.4
ct
parrilla de cocinar Figure 1
DIMENSIONES DE LA PARRILLA DE COCINAR
MODELO A. ANCHURA | B.PROPUNDIDAD | C.ALIURA | D.ANCHODELACAJA | E. PROFUNDIDAD DELACAJA
Modelo de 30" 30 (76.2) 21 34 (55.2) 4 Vs (10.8) 27 (68.6) 19 (48.3)
Modelo de 36" 36 (91.4) 21 34 (55.2) 4 Vs (10.8) 33 Ys (8.4.5) 19 (48.3)
DIMENSIONES DEL HUECO DE LA PARRILLA DE COCINAR
F. ANCHURA G, PROFUNDIDAD H. ALTURA POR DEBAJO
MODELO MINIMUM MAXIMUM. MINIMUM MAXIMUM Oe
Modelo de 30" 26 */s (67.6) 26 7/s (68.3) 19 (48.3) 19 3/s (49.2) 8 (20.3)
Modelo de 36" 33 7/s (86.1) 34 4 (87) 19 '/s (48.6) 19 3/4 (50.2) 8 (20.3)
Todas las dimensiones se dan en pulgadas (cm).
La dimensién H incluye un espacio de 5" por debajo de la plancha de cocinar para la 318201491 (1004) Rev. A
conexién de ia linea de suministro de gas. English - pages 1-9
NOTA: Se adjunta los diagramas de cables de esta plancha de cocinar con el libreta. Espajiol - paginas 10-18
Imprimido en los Estados Unidos Diagrama de la instalacién alambica 19-20

INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS
(Para modelos de 30 & 36)
Notas importantes para el instalador:
1.
Lea todas las instrucciones de instalacién antes
de realizar la instalacién de la plancha de
cocinar.
. Retire todos los articulos de embalaje antes de
realizar las conexiones eléctricas a la plancha
de cocinar.
. Observe todos los cédigos o reglamentos
estatales
.Asegurese que el consumidor tenga estas
instrucciones.
. Nota: Para el correcto funcionamiento en
lugares superiores a los 2000 ft, el regimen del
mecanismo debe reducirse un 4% por cada
1000 ft sobre el nivel del mar.
Notas importantes para el consumidor
Guarde todas las instrucciones con su manual del
usuario para futuras referencias.
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
La instalacién de esta plancha de cocinar debe
realizarse en conformidad con los cédigos locales
o, si estos no existen, con el National Fuel Gas
Code ANSI Z223.1/NFPA 54 en los Estados Unidos,
oO en Canada, con el Canadian Fuel Gas Code,
CAN/CGA B149 y CAN/CGA B149.2.
* La instalacién de aparatos disefados para
instalacioén en casas prefabricadas (méviles)
debe conformar con el Maufactured Home
Consturction and Safet Standard, titulo 24CFR,
parte 3280 [Anteriormente el Federal Standard
for Mobil Home Construction and Safety, titulo
24, HUD (parte 280)] o cuando tal estandar no
se aplica, el Standard fo Manufactured Home
Installation, ANSI/NCSBCS 225.1, o con los
cédigos locales.
EI disefio de esta plancha de cocinar cuenta
con la aprobacién de la CSA internacional.
Al igual que todos los artefactos a gas que
generan calor, deben seguirse ciertas medidas de
seguridad. Vienen con el Manual del Usuario. Lea
atentamente el manual.
Wl
* Asegurese que la plancha de cocinar sea
instalada y puesta a tierra correctamente por
un instalador o técnico calificado.
* La plancha de cocinar debe conectarse
eléctricamente a tierra de acuerdo con los
cédigos locales o, de no existir, con el codigo
eléctrico ANSI/NFPA No. 70 - Gltima edicién
en los Estados Unidos, or in Canada, con el
Canadian Electrical Code, CSA C22.1 Parte 1.
* Los quemadores pueden encenderse
manualmente durante una interrupcion
del suministro eléctrico. Para encender un
quemador, mantenga un fésfore encendido
en el extremo del quemador, luego gire
suavemente la perilla hasta LITE (encendido).
Tenga cuidado al encender los quemadores en
forma manual.
* No deje articulos que interesan los nifios en
los armarios que estan sobre la plancha de
cocinar. Les podria causar quemaduras graves
si intentan subirse para alcanzarlos.
* Para eliminar el riesgo de extender por
encima de los quemadores superiores, deberia
evitar el espacio de almacenamiento del
armario, localizado por encima de estos
quemadores
* Gradte el tamaiio de la llama de modo que
no sobrepase el borde del utensilio de cocina.
Demasiada llama es peligrosa.
* No utilice jamads la cocina como calefactor. El
uso prolongado de la cocina sin la ventilacién
adecuada puede ser peligroso.
* Mantenga el area cerca de este artefacto
o de cualquier otro artefacto despejada
de sustancias combustibles, gasolina y
otros liquidos inflamables. Se puede ocurrir
incendios o explosiones.
El suministro eléctrico a la
plancha de cocinar debe de ser cerrado durante
las conexiones a la linea. De lo contrario se
puede resultar lesiones graves o la muerte.

INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS
(Para modelos de 30 & 36)
Max.
profundidad
de gabinetes
instalados por
encima de la
plancha de
empotar es 13"
(33 cm).
2" (5.1 em) Minimo Distancia
entre el borde posterior del
hueco y la mds cerca superficie
combustible por encima del
mostrador.
18” Min.
— 2s" (5.7 cm)
| Minimo Distancia
_ entre el borde
_ del mostrador
y el borde del
hueco.
Nase Weel) Para eliminar el riesgo de
alargar sobre los unidades en calentamiento
de la superficie, deberia evitarse el espacio
de almacenamiento del armario, ubicado
sobre las unidades de la superficie. Si se
cuenta con este espacio, se puede disminuir
el peligro instalando una cubierta de cocina
que se extienda horizontalmente en 5"
(12.7 cm) minimo por sobre la parte inferior
MODELO DE
PLANCHA DE
COCINAR
Modelo 30" 30" (76.2 em)
30" (76.2 em) Minimo
de espacio entre
la parte superior
de la plataforma
de la plancha de
cocinar y el fondo
de una madera non
protegida o armario
metdlico.
Espacio
Si hay un cajén debajo, dejar al
menos 612" (16.5 cm) de espacio
libre con respecto a ia superficie del
mueble. Asegurarse de que no habrd
interferencia con alguna conexién de
gas o eléctrica.
Oats Welle) Nunca almacene
productos inflamables en el cajén.
B. Espacio C. Espacio
minimo desde
el lado cerecho
7" (17.8 cm)
minimo desce el
lado Izquierdo
7" (178 cm)
delantera en los armarios.
Modelo 36" 36" (91.4 em) 7" (178 cm) 7" (17.8 cm)
Figura 2 —- DESENO DEL ARMARIO

INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS
(Para modelos de 30 & 36)
Tipica instalacién de un horno eléctrico empotrado con una
plancha
de
cocinar
por
encima
Para reducir el riesgo
de lesiones personales
y inclinacion del Sélo ciertos modelos Los paneles de relleno laterales del
horno de pared, éste de tapas de cocina se gabinete son necesarios para aislar la
debe asegurarse a los pueden instalar sobre unidad de los gabinetes adyacentes.
gabinetes mediante ciertos modelos de hornos La altura del relleno lateral del
soportes de montaje. eléctricos empotrados. gabinete debe permitir la instalacién
de modelos de tapas de cocina
aprobacios.
36"
(91.4 cm) Min.
Approx. 3”
(75 cm)
oA
208/240 caja de
empalme para hornos
de pared
Instale contrachapado
de 3/4" (1.9 cm) sobre
dos correderas, nivelado
con la parrilla inferior.
La base debe poder
La unidad sostener 150 libras (68
| kg) para los modelos
27" y 200 libras (90 kg)
SS at
A
cubrird
Corte una abertura de 4” (10.2 cm) x el corte a
4” (10.2 cm) para poder encaminar el (minimo} para los modelos 30°.
cable a la caja de empalme. por 1"
(2.5m) 41/2” (11.4 cm)
. . . . . Max.*
* Si no se instala ninguna tapa de cocina directamente
sobre la unidad dei horno, se permite un espacio
maximo de 5" (12,7 cm) sobre el piso.
DIMENSIONES DE ABERTURA (PULGADAS (CN)
HORNO DE E. ALTURA F. ANCHURA G. PROFUNDIDAD
PARED in. ‘ in. . Min.
30" (76.2) 27 Va" (69,2 cm) | 2814" (71.8) | 2814" (72.4) 2 (73.7) 2314" (59.7)
27" (68.6) 27 Va" (69,2 cm) | 2814" (71.8) | 247/s" (63.2) | 25V4" (64.1) 2314" (59.7)
Figura 3
13

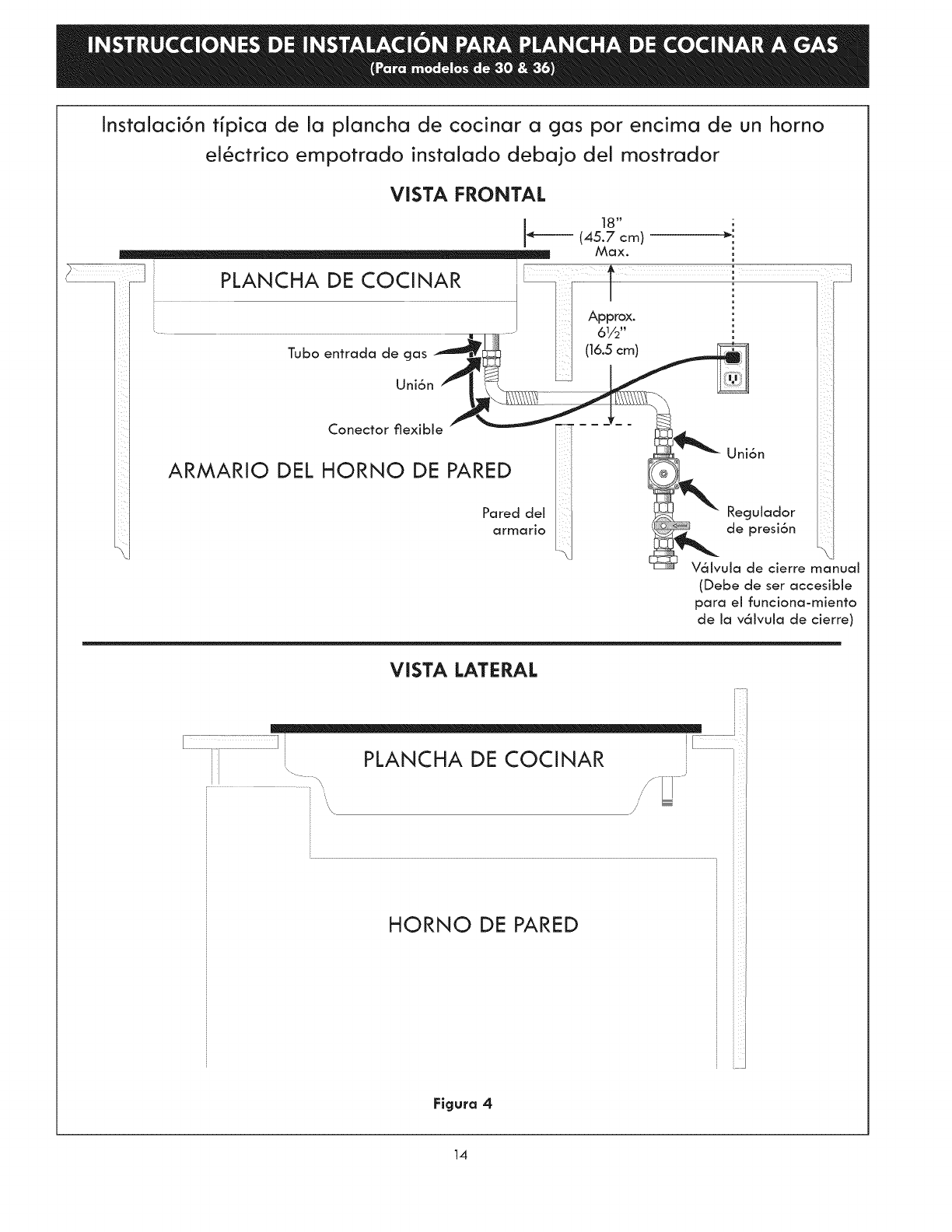

INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS
(Para modelos de 30 & 36)
Instalacién tipica de la plancha de cocinar a gas por encima de un horno
eléctrico empotrado instalado debajo del mostrador
VISTA FRONTAL
ay
|
PLANCHA
DE
COCINAR
Tubo entrada de gas st ct
Ae
Unién | =“
Conector flexible
ARMARIO DEL HORNO DE PARED
Pared del
armario
Regulador
de presién
— Vadlvula de cierre manual
(Debe de ser accesible
para el funciona-miento
de la vdlvula de cierre)
VISTA LATERAL
HORNO DE PARED
Figura 4
14

INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS
(Para modelos de 30 & 36)
1. Ubicacién de la toma de corriente de la pared
12”
a (30.5 cm)
gn
(20.3 cm)¥
in
10"
(25.4 cm)
Area recomendada la
toma de corriente a tierra
de 120V en la pared
posterior.
q DEL APARATO
22"
(55.9 cm)
NOTA: Si no existe
una toma de corriente,
contacte a un electricista
calificado para realizar la
:
:
I
‘
‘ . ar
} instalacion. v
:
:
i
.
s Figura 5
~ WL DEL APARATO
2. Instalacién de la plancha de cocinar
1. Examine visualmente la plancha de cocinar para
saber si hay dafio.
2. Fije el la plancha de cocinar en el recorte del
mostrador.
Después de haber introducir la plancha de cocinar
dentro de la abertura asegurese que el artefacto esta
soportado por la base metdlica que rodea la parte
superior de la caja del quemador. La plancha de
cocinar no debe apoyarse contra la parte superior.
Evite cortar un agujero demasiado grande en el
mostrador.
Informacién para sujetar el aparato
Una vez que el aparato estd instalado en la apertura del
mostracor, se tiene que sujetar como se indica.
Para ajustar el aparato, inserte la consola de escuadra,
con el lado desviado, en las ranuras en cada lado del
aparato. El tornillo de orejas debe entonces de pasar a
través del soporte y hasta la parte de abajo dei mostra-
dor. Apriételo hasta que el aparato se quede ajustado.
Junta de
estanquidad
Plancha
de cocinar
Me.
Mostrador
Consola de escuadra
SS Tornillo de orejas
Figura 6
15
3. Provea un adecuado suministro de gas
Esta plancha de cocinar estd disefada para utilizar gas
natural de 4" de presién multiple solamente.
Se conecta un regulador de presién en serie al multiple
de la plancha de cocinar y debe permanecer en serie con
la linea de suministro de gas.
Para que manejo correcto, la presién de entrada maxima
hacia el requlador no debe exceder 14" de presién de la
columna de aqua.
Para controlar el regulador, la presién de entrada debe
ser de al menos 1" (o 2.5 Kpa) mayor que el ajuste de la
presion dei multiple del regulador. El regulador se ajusta
a 4" de la presién del multiple, la presién de entrada
debe de ser de al menos 5”.
La linea de suministro de gas por el horno deberia tener
un tubo de 1/2" o de 3/4".
4. Conversion de gas propano/licuado
Esta plancha de cocinar ha sido disefiada para utilizar
gas natural o gas propano. Hai sido fijada en la fabrica
para utilizarse con gas natural.
Si desea hacer la conversién para utilizar el gas propano,
use las piezas con orificios fijados provistos en el paquete
del manual de instrucciones para la instalacion en el
poagquete escrito “PARA LA CONVERSION EN GAS
PROPANO”. Siga las instrucciones que estdn con los
orificios.
Para hacer la conversién del gas natural al gas propano,
es necesario utilizar el servicio de un técnico calificado,
in acuerdo con las instrucciones del fabricante y todos
los cédigos y reglamentos requladores. Si todas las
instrucciones no son observadas, se puede ocurrir severos
lesiones o datos materiales. La agencia calificada
que hace el trabajo asuma la responsabilidad para la
conversién.
Y Nasisenttfetes) Si la conversién apropiada no esta
observada, se puede ocurrir severos lesiones o dafios
materiales.
importante: Retire todos los articulos de embalaje y folle-
tos de la cocina antes de realizar las conexiones de gas y
eléctricas a la cocina.

INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS
(Para modelos de 30 & 36)
5. Instalacién del regulador de presién
Instale el regulador de presién con la flecha del
requlador apuntando hacia la unidad en una posicién
que permita alcanzar la tapa de entrada.
No ajuste demasiado la conexién. El
regular esta fundida a presién. Al ajustar demasiado se
puede romper el regulador causando una fuga de gas y
un posible incendio o explosion.
Valvula de FLUJO DEL GAS Regulator
cierre i i«, de presion
Unidn Unidn
manual | |
L@)J | ON
Abierto4 [b t f t e
(On) XS Boquilla Conector Boquilla
Apagado flexible Tapa de
(Off) entrada
Todas las conexiones deben ajustarse con
una llave de tuerca
Figura 7
Monte el conector flexible dei tubo del suministro de gas
al regulador de presién en funcionamiento:
valvula de cierre manual
boquilla de 1/2" (1.3 cm)
adaptar de 1/2" (1.3 cm)
conector flexible
adaptar de 1/2" (1.3 cm)
boquilla de 1/2" (1.3 cm)
regulacor de presién.
NOOR
ONO
Utilice un compuesto de tubo articulado para uso de gas
natural y propano para sellar todas las conexiones de
gas. Si se utilizan conectores flexibles, asequrese que los
conectores no estdn torcidos.
16
El tubo de suministro de gas deberia incluir una valvula
de cierre certificada. Esta valvula deberia estar ubicada
en la misma habitacién de la plancha de cocinar y
deberia estar en un lugar que permita una abertura y
cierre faciles. No bloquee las entradas de la valvula de
cierre. La vdlvula sirve para abrir o cerrar el paso del gas
al artefacto.
Valvula de cierre -
Abierta
Figura 8
Abra la valvula de cierre en el tubo de suministro de gas.
Espere unos minutos para que el gas pase a través del
tubo de gas.
Verifique si hay fugas. Luego de conectar la cocina al
gas, verifique el sistema con un manémetro. Si no cuenta
con éste instrumento, dé la vuelta al suministro de gas de
la cocina y utilice un detector de fugas liquidas (o agua
y jabén) en todas las articulaciones y conexiones para
verificar si existen fugas.
Misuse) No use ningun tipo de llama para
verificar si hay fugas de gas. Verifique si hay fugas con
una llama puede ocasionar incendio o explosién.
Ajuste todas las conexiones en caso que sea necesario,
para evitar fugas de gas en la cocina o en el tubo de
suministro de gas.
Verifique la alineacién de las valvulas luego de conectar
la plancha de cocinar al suministro de gas para asegurar
que no se ha movido la valvula del multiple de la plancha
de cocinar.
Desconecte la cocina y su valvula de cierre individual
del sistema de tuberia del suministro de gas durante
cualquier ensayo de presién del sistema en ensayos de
presién superiores a 1/2 psig (3.5 kPa o 14" columna de
agua).
Aparte la cocina del sistema de tuberia del suministro
de gas cierrando su vdlvula de cierre individual manual,
durante cualquier ensayo de presién del sistema de su-
ministro de gas en ensayos iguales o inferiores a 1/2 psig
(3.5 kPa o 14" columna de agua).

INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS
(Para modelos de 30 & 36)
6. Requerimientos eléctricos
Un circuito derivado conectado correctamente a tierra
de 120 voltios, 60 Herz protegido por un interruptor
automdtico de 15 amp o un fusible de retardo. Ne utilice
un cable flexible de extensién en esta plancha de
cocinar.
Instrucciones para la puesta a tierra
IMPORTANTE Por favor, lea atentamente.
Como medida de seguridad personal, esté artefacto
debe conectarse a tierra correctamente.
El cable de encendido de este artefacto incluye un
enchufe ce tres patas (a tierra) que calza con un enchufe
de pared de tres patas de conexién a tierra (ver Figura
9) para disminuir la posibilidad de peligro de choques
eléctricos desde el artefacto.
Un electricista calificacdo debe verificar el enchufe de
pared y el circuito para asegurar que el enchufe esta
conectado a tierra correctamente.
En caso de encontrarse con un enchufe de pared de dos
patas, es la personal responsabilidad y la obligacién
del consumidor reemplazarlo por el enchufe de pared a
tierra de tres patas correspondiente.
METODO PREFERIDO No debe, bajo ninguna
circunstancia cortar o
retirar la tercera pata
del cable de
encendido.
Enchure de
pared a tierra
(2
ee
ey
Cablo de encendido
con enchufe de tres
patas a tierra
Figura 9
No debe, bajo ninguna circunstancia cortar o retirar la
tercera pata (tierra) del cable de encendido
7. Verifique la operacién
Refiera al Manual del Usuario que viene con ia plancha
de cocinar para las instrucciones de funcionamiento y el
mantenimiento y la limpieza de su plancha de cocinar.
No toque a los quemadores. Pueden estar suficientemente
calientes par causar quemaduras.
1. Quitar las cintas de los quemadores.
2. Abre el suministro eléctrico y la valvula de cierre
principal del gas.
3. Verifique los dispositivos de encendido
La manipulacién de los dispositivos de encendido
eléctrico deberia verificarse tras haber revisado
detenidamente la plancha de cocinar y los
conectores del tubo del suministro de fugas y tras
haber conectado la plancha de cocinar al suministro
eléctrico.
Para operar en la superficie del quemador:
A. Presione y gire la perilla de control hasta LITE.
Se escuchard a un pequefio ruido. Este es el ruido
producido por el dispositivo de encendido eléctrico
cuando enciende el quemador.
B. Una vez que el quemador estd encendido, gire
hasta obtener el tamafio de la llama deseada. No
es necesario ajustar los controles en una marca
determinada. Use las marcas como guia y ajuste la
llama segun se desea.
i Woilaeeien | Desconecte el cable del suministro
eléctrico del enchufe de pared antes de reparar la
plancha de cocinar.

INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS
(Para modelos de 30 & 36)
4. Ajuste bajo ("LO") ara la valvula de los quemadores
de superficie (Figura 10)
a. Presione y gire el control hasta la posicién LITE para
prender los quemadores. .
b. Gire rapidamente gire la perilla a la POSICION MAS
BAJA.
c. Si el quemacdor se apaga, reajuste el control a OFF.
d. Retire la perilla del quemador de superficie.
e. Inserte un destornillacdor fino-aplanado en el orifico del
vastago de la vdlvuia e inserte en el tornillo ranurado.
El tamaiio de la llama puede aumentarse o disminuirse
ddandole vuelta al tornillo. Dé vuelta en sentido opues-
to a las manecillas del reloj para aumentar el tamafio
de la llama. Dé vuelta en sentido a las manecillas del
reloj para disminuir la llama. Ajuste la llama hasta que
usted puede dar vuelta rapidamente a la perilla de la
posicion LITE a la POSICION MAS BAJA sin extinguir
la llama. La llama debe ser tan pequefia como sea
posible sin apagarse.
En sentido de las
manecillas del
reloj
Oe
En sentido opuvesto
alas manecillas del
reloj
"
El hueco del
vastago de
la valvula Sy /
Valvula de
superficie de
auemador
Valvula
del
g
quemador
Puente
Figura 10
18
5. Ajuste bajo "LOW" para la valvula de quemador de
superficie doble (algunos modelos) (Figura 10)
Nota: En la vdlvula de quemador doble el ajuste "LOW"
de cada porcién se debe ajustar individualmente.
a. Presione y gire la perilla a la posicién LITE luego, siga
girenco hasta que usted vea solamente la flama inter-
na del quemador doble. : .
b. Gire rapidamente a la perilla a la POSICION MAS
BAJA.
Si el quemador se apaga, reajuste el control a OFF.
Retire la perilla del quemador de superficie.
e. El tamafio de ia flama de la porcién interior del
quemador doble puede aumentarse o disminuirse
ddndole vuelta al tornillo B. Utilice el tornillo A para
ajustar el tamafio de la llama de la posicién LOW
de la porcién exterior del quemador doble. Dé vuelta
en sentido opuesto de las manecillas del reloj para
aumentar el tamaiio de la llama. Dé vuelta en sentido
a las manecillas del reloj para disminuir la llama.
Ajuste la llama hasta que usted puede dar vuelta
rapidamente a la perilla de la posicion HIGH a ia
POSICION MAS BAJA sin extinguir la llama. La llama
debe ser tan pequefa como sea posible sin apagarse.
Nota: El ajuste de la mezcla del aire no se requiere en los
quemadores ce superficie.
2.9
Cuando se han realizado todos los sistemas
de conexién
Asegtrese que todos ios controlos estdn en la posicién de
OFF (apagado).
Asegtrese que el flujo de combustién y ventilacién de aire
de la cocina no estdn obstruidos
Modelo y ubicacién del numero de serie
La placa de nimero de serie esta ubicada en el lado de
abajo de la caja de quemadores.
Asegtrese de incluir el modelo, nUmero de serie y el
numero o letra del lote que se encuentran en la placa, en
todo pedido de partes o solicitud de informacién acerca
de su plancha de cocinar.
La placa de numero de serie también indica jas
especificaciones de los quemaciores, el tipo de
combustible y la presién para la cual fue ajustada la
plancha de cocinar en la fdbrica.
Antes de llamar al servicio
Lea la seccién Lista de Control de Averias en su Manual
del Usuario. Esto le podrd ahorrar tiempo y gastos.
Esta lista incluye ocurrencias comunes que no son el
resultado de defectos de materiales o fabricacién de
este artefacto.
Lea la garantia y la informacién sobre el servicio en su
Manual dei Usugrio para obtener el numero de teléfono
y la direccién del servicio o llamar 1-888-SU-HOGAR™.
Por favor Ilame o escriba si tiene preguntas acerca de
su estufa o necesita repuestos.

HASWNATIV
NOLTLOSNNOOD
9078
OdIGNSONS
Sd
OINGOW
AG
oYGWNS
Guvod
JAINGOW
YALINOI
On
OO
7
©
OH
TT
@----++44+
Qo
l
YUNA
NYE-SOVAATIV.
ad
FIONOS
YOTYadNS
OGIGNAONA
3G
YOaGVWAND
l
USLINOIT
YANYUNa
dot
UNA
TNYE-SOVAATIV,d
Srenog
YOTYSadNS
OGITANSONS
3a
yoOaVANSND
l
YSLINODI
YAaNYNd
dol
YNANYS-ZOVANTITV.
Gd
JLTNNOG
HOTWAdNS
OGIGNAONA
3d
YOGYNAND
l
YSLINOI
YANYNG
dol
UNA
NYEs-SOVWAT
IV.
ad
FT9NO
BOTYSdNS
OGIGNSONA
3a
YOaVWAND
HALINOT
YSNYUNG
dot
Qo
-uved “uyeo
"WATT"
HSLNE
“WATT
BSLNT
OHOauaG
OaYaINOZI
OYASVUL'ONA
INE
=
gygsvul
ON’
INE
“MS
"NDI
“MS°NOI
uvau
LHOTY
uval L474
"NOTLVYVdad
ALNOL
SSudv¥
TIauvddv¥.
71
30
LNAWANNOTLONOS
NOG
37
YATSTHSA
ASNSYAONVG
NOTLVHAdO
SNA
YASNVO
LNdd
LNAWFAHONVHS
Jd
YNSHYS
ANN'IO-XNA9
3d
LNIWSHONVHAIG
37
LNVAY
TTad
JNOVHD
YALANOIL]
TLNAWASSTLYAAV
“AY*S
“WOATIV'
YSLNT
OdYAaINOZI
ALNaud
3qd
“ONS
*
INT
"MS
"NDI
ANOYS
Ld37
"OLNATIWINALNVW
TA0
SaNdSaqd
OLIZYHYOO
WLS
OLNFINVNOTONNAA
13
1S
ANDIYSA’OSOHDI
Tad
A
OLOFHHOONT
OLNAIWVYNOTONAA
NN
YVSNVO
30gNd
ArVEGNV
IV
3G
YOUNS
SATOYLNOD
SOT
30
OLNSIWINSLNVA
13
YVZIIVa"
UVd
HYVLOANOOSSG
3d
SALNV
SSHaNVIV
S071
SOGOL
SLanbI1]a
“ONTOTAWSAS HALAV
NOTLIVYSdO
YAdOUd
ASTYUSA
“AV
OG
“WHOAVIVHSLNI
OHOAHSd
S3LNaud
dd
‘ONA*INT
“MS*NOT
ANQu4
LHDOIY
“OSTAV
“STOULNOD
ONTOTAYAS
NSHM
NOILOSNNOOSIO
OL
YOTYd
SSYIM
TV
T4aav7
L
7
*“NOTLAVD
In
3TALS
“Ws
Ws
Tn
ogon}
9°
dWal
vVaIGSN
Buanyiy
ZTALS
Nn
avo
3uIM
LZee
ost
0z
b
pose
002
8h
@
NOTIVINAWINY
CG
318vo
VZY¥sNa
3a
SLYOdSNVul
Vuvd
Guoo
YAMOd
ONVIg
/
OONVIG
/
FLTHM
all
WION
/
OWDAN
/
yovTe]
yall
HNATNOD
3aG09
/
HO10D
aq
SOSTG0D
/
3009
HOT)
"NOTLVYEVddd
WT
YSALOddda.d
LNVAW
LNVENOD
37
Y¥adno0d
LNAWASSTLYSAV
“OOTLSAWOGOYULOAITAZ
13d
OLNSIWINSLNVW
13
HVZITVAH
AG
SALNV
VIOYANA
V1
FLOANOISAG
OSTAV
“LINO
ONIOTAWYAS
AYOA3G
YAMOd
LOANNOOSTA
ONINUVM
auusi
Vi
VW
Asiw
VuuaTi
V
WLSand
aNAou®
YNALOANNOD
[o
6
SW
lvdA3
HOLOANNOD
€
1-#)
N
:
Boyd
ed
fr
yey
Leow
y|
6
€ > 1
&
"avid
“WATT
BSINT
OHOFHAG
SLNGud
AG
"ONS°LNT
"MS"
NOT
ANOUD
LHOTE
“AW?
SD
“WATT
USLNE
OGYSINOZI
3LNaYd
dQ
“ONS
°LNE
“MS*NOT
LNOUd
1437
“HVS
“WATT
SS1NT
OGHSINOZI
OUSSVYUL
ONS
INT
"MS"
NOT
yvay Lag7
"uyed
"WONTIWRSINT
OHOAHAG
OWASVHUL
ONS
LNT
“MS
SNOT
uvad
LHOTY
b-ia
bre
HYANBANTIV
NOTLOSNNOO
9074
OGIGNAONA
3G
OINGOW
3aq
OHaVAD
aguvyod
JINGOW
HALINOT
uNndaTnea-aSVWATIV.G
FJI9no0g
HOTYAdNS
OGIQN39N3
4d
YOdVASAD
YALINSI
YaNung
dol
yuna
INea-AOVWNITIV.Gd
aronodg
WYOTWaAdNS
OGIGNSONS
ad
yOdaVWAND
YALINDI
YaNYNG
doi
ATLViINoVd
HNAINYS-AOVANTIV.d
3T9NOE
TWNOLOdO
YOTWAdNS
OGIGNS9ON]A
aq
YyOodvWAND
AA
IVWNOTLdO
YALINOI
WSNENG
dOL
dILvitnovd
UNATNYE-SOVAATIV.
ad
ZIONOEs
WNOTOdO
HOTYSdNS
OGIANS9ONA
3G
YyodvAAND
WANOTLdO
YSLINOI
YSNYNG
dol

7
CENTRE
REAR
TOP
BURNER
IGNITER
it
TeN.
SW
tt
ose
QUEMADOR
DE
ENCENDIDO
SUPERIOR
11
INT.
ENG.
CENTRO
BOUGIE
D°
ALLUMAGE-BRULEUR
it
DERECHO
i
INTER.ALLUM.
tl
C.AR.
I
nw
R-4 R-4
TOP
BURNER
IGNITER
GUEMADOR
DE
ENCENDIDO
SUPERIOR
1
LEFT
REAR
BOUGIE
D‘ALLUMAGE-BRULEUR
4
IGN.
SW.
it
INT.
ENG.
TRASERO
i
IZQUIERDO
4
INTER.
ALLUM,.
!
G.AR.
TOP
BURNER
IGNITER
mn
Rea
a4
QUEMADOR
DE
ENCENDIDO
SUPERIOR
BOUGIE
D’
ALLUMAGE-BRULEUR
4
LEFT
FRONT
it
IGN. SW.
it
INT.ENC.
DE
ro
FRENTE
IZQUIERDO
' '
INTER.
ALLUM.
TOP
BURNER
IGNITER
G.AV.
QUEMADOR
DE
ENCENDIDO
SUPERIOR
BOUGIE
D’ALLUMAGE-BRULEUR
R-4 R-4
14
RIGHT FRONT
|
IGN.SW.
rt
INT.ENG.
DE
TOP
BURNER
IGNITER
4
FRENTE
DERECHO
QUEMADOR
DE
ENCENDIDO
SUPERIOR
tt
INTER.ALLUM.
BOUGIE
D'
ALLUMAGE-BRULEUR
D.AV.
R-4 R-4
4
RIGHT
REAR
4
IGN.
SW.
it
INT.
ENC.
TRASERO
it
DERECHO
i
INTER.ALLUM.
a
D.AR.
»|¢
L
Chay
J
©
©
Ca-4
>
en
R-4
N
W-4
Lo
O
<>
IGNITER
MODULE
BOARD
CUADRO
DE
MODULO
DE
ENCENDIDO CONNECTOR
BLOC
CONNECTION
ALLUMEUR
EMPALNE
O°}
connecTEUR
OPTION/
OPCION/
FACULTATIF
GROUND
PUESTA
A
TIERRA
MISE
A
LA
TERRE
POWER
CORD
PARA
TRANSPORTE
DE
FUERZA
WARNING
CABLE
D'ALIMENTATION
DISCONNECT
POWER
BEFORE
SERVICING
UNIT.
AVISO
DESCONECTE
LA
ENERGIA
ANTES
DE
REALIZAR
4
20
150
3324
EL
MANTENIMIENTO
DEL
ELECTRODOMESTICO.
AVERTISSEMENT
8
18
200
8304
COUPER
LE
COURANT
AVANT
D‘EFFECTUER
LA
2
48
200
3071
REPARATION.
1
20
150
3321
COLOR
CODE
/
CODIGOS
DE
COLOR
/
CODE
COULEUR
WIRE GAGE
UL
STYLE
R
PRED
/
ROYO
/
ROUGE
ALAMBREI
NEDIDA
TEMP.°C
MODO
UL
WoPWHITE
/§
BLANCO
/
BLANC
FIL
CAL.
STYLE
UL
CAUTION:
L
1
LABEL
ALL
WIRES
PRIOR
TO
DISCONNECTION
WHEN
SERVICING
CONTROLS.
WIRING
ERROR
CAN
CAUSE
IMPROPER
AND
DANGEROUS
OPERATION.
N
VERIFY
PROPER
OPERATION
AFTER
SERVICING.
AVISO: ETIQUETE
TODOS
LOS
ALAMBRES
ANTES
DE
DESCONECTAR
PAR
REALIZAR
ET
MANTENIMIENTO
DE
LOS
CONTROLES.ERROR
DE
ALAMBRAJE
PUEDE
CAUSAR
UN
FUNCIONANIENTO
INCORRECTO
Y
PELIGROSO.VERIQUE
SI
EL
FUNCIONANIENTO
ESTA
CORRECTO
DESPUES
DEL
MANTENIMIENTO.
AVERTISSEMENT: ETIQUETER
CHAQUE
FIL
AVANT
LE
DEBRANCHEMENT
DE
CEUX-CI.UNE
ERREUR
DE
BRANCGHEMENT
PEUT
CAUSER
UNE
OPERATION
DANGEREUSE.VERIFIER
LE
BON
FONCTIONNEMENT
DE
L’APPAREIL
APRES TOUTE
REPARATION.
CENTER
REAR
RIGHT
FRONT
LEFT
FRONT
LEFT REAR
RIGHT
REAR
IGN.
SW.
IGN.SW.
IGN.
SW.
IGN.SW.
IGN.
SW.
INT.ENC.
DE
INT.ENC.
DE
INT.ENC.
DE
INT.ENC.TRASERO
INT.ENC.TRASERO
CENTRO
TRASERO
FRENTE
DERECHO
FRENTE
IZQUIERDO
IZGUIERDO
DERECHO
INTER.ALLUM.
DROIT
AVANT
INTER.ALLUN.
GAUCHE
ARRIERE
INTER.
ALLUM.
DROIT
ARRIERE
INTER
.ALLUM.
CENTRE
ARRIERE
INTER.ALLUM.
GAUCHE
AVANT
65
5
8
>
<
>
<
Wh LU
4a—>
¢——_000
10
TOP
BURNER
IGNITER
QUEMADOR
BE
ENCENDIDO
SUPERIOR
BOUGIE
D‘ALLUMAGE
-BRULEUR
ween
—_j
4
+
—_000
ji»
<
qq
NOTE:
A
> <
SERVICE:
IF
REPLACEMENT
OF
TERMINALS
BEGOMES
NECESSARY,
COMPARABLE
WIRE,TYPE,GAGE
AND
TERMINALS
MUST
BE
USED.
NOTA: SERVICIO:EN
CASO
QUE
SERA
NECESARIO
DE
REEMPLAZAR
LOS
BORNES,ES NECESARIO
DE
UTILIZAR
EL
MISMO
TIPO
DE
ALAMBRE
Y
DE
MEDIDOR
Y
EL
MISMO
TIPO
DE
BORNES
NOTE: SERVICE:SI
DES
FILS
OU
DES
COSSES
DOIVENT
ETRE
REMPLACES,
UTILISEZ
DES
PIEGES
DE
CALIBRE
ET
DE
TYPE
EQUIVALENTS.
OPTION/
OPCION/
FACULTATIF
nO
IGNITER
MODULE
BOARD
CUADRO
DE
MODULO
DE
ENCENDIDO
BLOC
CONNECTION
ALLUMEUR
