Sears Candy Cane Pathway Sculpture User manual

If you should have any problems with this item, or if it does
not light in assembly, DO NOT RETURN IT to the place of
purchase. Please call our toll free number 1-888-831-6656,
and a trained representative will assist you. Our Customer
Service Center is open throughout the year:
Monday-Friday: 8:00am-4:30pm CST
Holiday weekends:
Last weekend of November: 8:00am-4:30pm CST
First weekend of December: 8:00am-4:30pm CST
OUTDOOR 3PC CANDY CANE PATHWAY
SCULPTURE
Made in China
Printed in China
This is not a toy, for decorative use only.
Distributed by Santa’s Best®
Riverwoods, IL 60015 USA
www.santasbest.com
ASSEMBLY INSTRUCTIONS:
NOTE: No tools required (Hammer optional).
NOTE: Retain carton for storage.

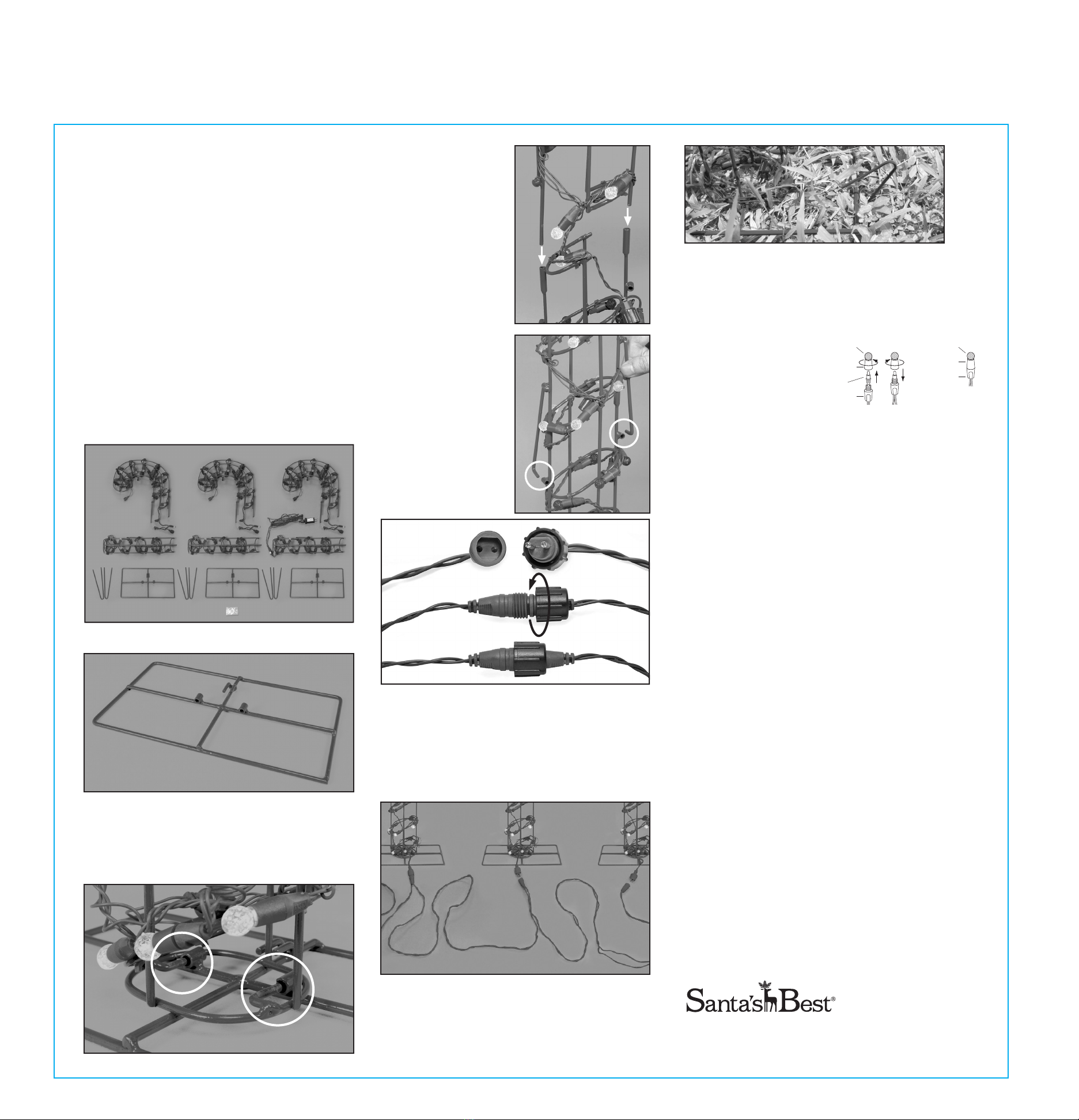

1. Carefully remove all parts from the carton. Your 3pc Candy
Cane Pathway should include the following (Fig 1):
3 Candy cane top sections
3 Candy cane bottom sections (one with plug attached)
3 Candy cane bases
6 Lawn stakes (2 Lawn stakes for each completed candy cane)
Replacement LED bulbs & covers
Fig 1
Bases Replacement LED
bulbs and covers
Lawn
stakes
Top sections
Bottom sections
11. Check the item for any loose, unlit or damaged bulbs. Although
it will still operate, the bulbs must be replaced promptly to
ensure the performance and life expectancy of the item.
8. Repeat Steps 2 to 7 to complete the assembly of the other 2
candy canes.
9. Once all 3 candy canes are assembled; they will now need to be
electrically connected.
Begin by extending and untangling the light string wiring,
which also contains the plug, and is already connected to 1 of
the 3 candy canes.
As shown in Fig 6; connect the “female” connectors from the
light string wiring to the “male” connectors, which are located
at the base of each candy cane (Fig 7).
10. Push or gently hammer lawn stakes into the ground, securing
each candy cane’s base. Angle each stake 45 degrees toward
the center (Fig 8).
Fig 6
Fig 7
Fig 2
5. Connecting the top section to
the bottom section: Begin by
positioning the top section
above the bottom section.
Aligning the angles correctly;
lower the top section onto the
bottom section while inserting
the two wire posts from the
top section into the two
corresponding sleeves from
the bottom section (Fig 4).
6. Secure the top section onto
the bottom section by
inserting the side-arm hooks
from the top section into the
eyelets on the bottom section
(Fig 5).
7. Connect the light string of the
top section to the light string
of the bottom section by
aligning the flat ends of both
connectors as shown and
connect them together. Slide
the screw cover from the
“male” connector over the
“female” connector and
tighten (Fig 6).
2. Place a base on level ground (with eyelets on top) (Fig 2).
3. Connecting a bottom section to a base: Place the flat bottom of
a bottom section atop of the rectangular base.
Note: Be sure that the light string cord is not between bottom
section and the base.
4. Using the angled pegs from the base as a guide; slide the
bottom section on to the base until the two angled pegs of
bottom section insert into the two eyelets from the base (Fig 3).
Fig 8
Actual LED cover may vary depending on product purchased.
LED replacement:
Before changing LEDs, make sure set is unplugged.
Step 1: Grasp plug and remove from the
receptacle or other outlet device.
Do not unplug by pulling cord.
Step 2: Unscrew plastic cover from LED socket.
Step 3: Hold LED lamp by the plastic base and
pull LED/base straight out of the socket.
Step 4: Replace LED with only 3 volt, 20 mA
LED type lamp (provided with product).
Step 5: Place the plastic cover over the LED
lamp and screw it back onto the socket.
COVER
BASE
LED
COVER
SOCKET
COVER
BASE
COVER
SOCKET
12. To illuminate, fully insert the plug into a working GFCI outlet or
an outdoor rated extension cord.
NOTE: BE SURE THAT THE WIRING IS NOT TANGLED; AND THAT
ALL 3 CANDY CANES CAN BE EXTENDED TO THEIR FULL
POTENTIAL.
LED13
Fig 3
Fig 4
Fig 5
This product was pre-tested before shipment and date coded.
In keeping with the National Electric Code, this product is
intended for seasonal (90 days max.) installation and use. The 2
year limited warranty covers repair or replacement of this
product if it fails to light. This product is covered under
warranty only if it is used as intended for 2 holiday seasons (90
days max. per season). If product fails to light, please contact
our Customer Service Center toll free number 1-888-831-6656
for instructions on obtaining repair or replacement. Allow four
(4) to six (6) weeks for repair or replacement. This warranty is
void if the product is misused or damaged in any way.
Questions, call customer service toll free at 1-888-831-6656 or
visit us on the web at www.santasbest.com.
2 YEAR LIMITED WARRANTY
1. Unplug the product and check to see that the GFCI outlet is
functioning.
2. Unplug the product and check all light string connections. This
product uses low voltage coaxial connections. To connect the
light strings, align the flat ends of both connectors as shown and
connect them together. Slide the screw cover from the “male”
connector over the “female” connector and tighten (Fig 6).
TROUBLESHOOTING
1. Leave assembled if storage room permits or disassemble,
placing all components in the original carton.
2. Store in cool, dry location away from sunlight.
STORAGE INSTRUCTIONS
This outdoor sculpture includes replacement bulbs and caps
for any replacements that you need to perform on your
sculpture. If extra parts are needed, contact the Customer
Service Team at 1-888-831-6656.
MAINTENANCE
NOTE: DO NOT USE A DIMMER SWITCH OR INSTALL ANY
ADDITIONAL CHRISTMAS LIGHTING OR ORNAMENTATION
THAT IS POWERED BY A LIGHT BULB SOCKET. DOING THIS MAY
RESULT IN DAMAGE TO THIS PRODUCT OR CAUSE PERSONAL
INJURY. THIS ACTION WILL RESULT IN A VOID OF THE LIMITED
WARRANTY OF THIS PRODUCT.
11.5”
2013 Standard / Sears
Outdoor 3pc Candy Cane Pathway Sculpture Instruction Sheet (English)
Date: 5/31/13
11.5”

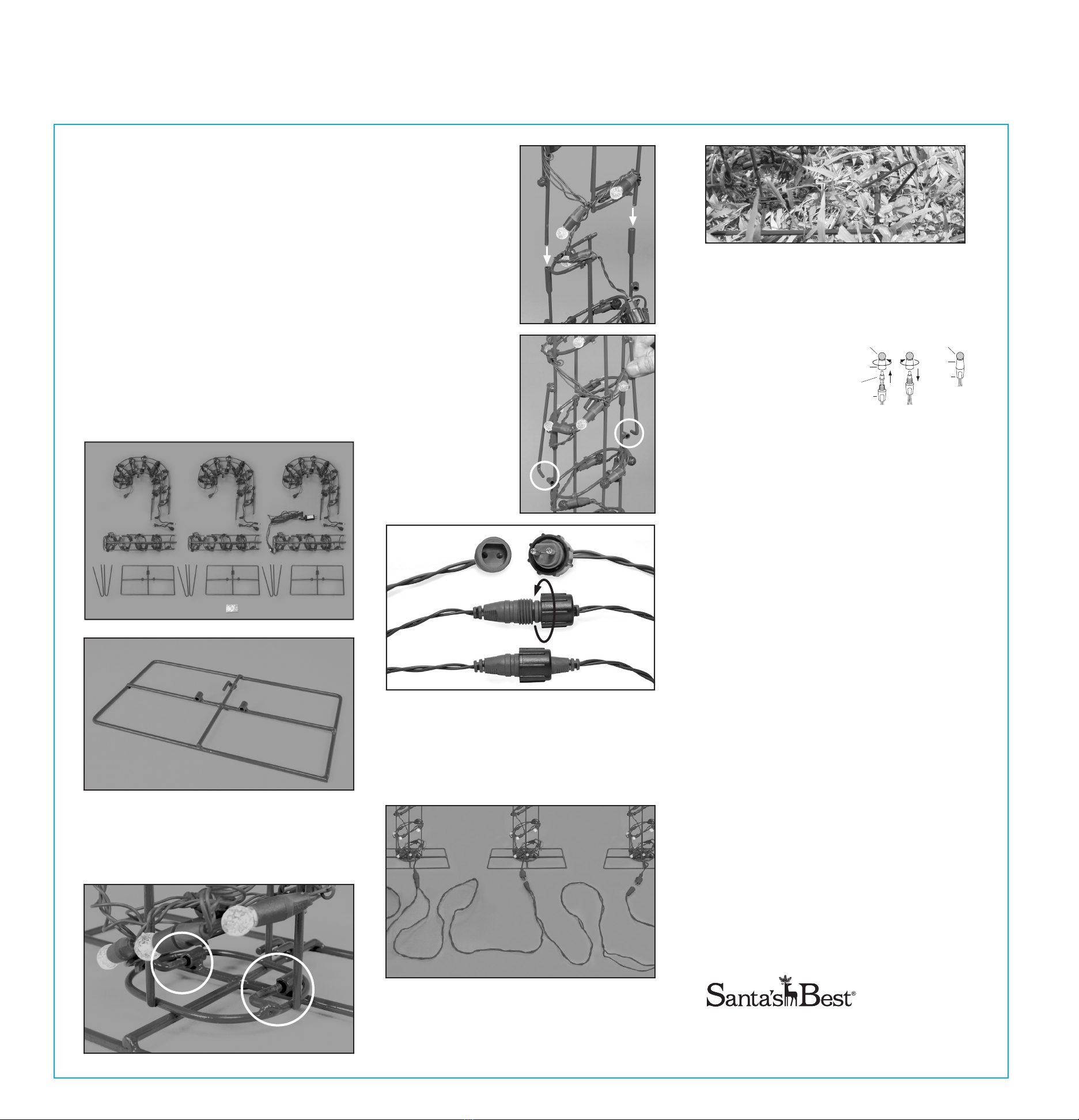

Fig 1
Bases Bombillas LED
y recubrimientos de reemplazo
Estacas
para césped
Secciones superiores
Secciones inferiores
8. Repita pasos 2 a 7 para completar el montaje de los otros 2
bastones de caramelo.
9. Al completar el montaje de los 3 bastones de caramelos;
necesitan estar conectados eléctricamente.
Empiece por extender y desenredar el cableado eléctrico, el
cual también contiene el enchufe y el que ya está conectado a 1
de los 3 bastones de caramelo.
Como se muestra en la Fig 6; conecte los conectores “hembra”
de los cordones eléctricos a los conectores “macho”, los cuales
se ubican en la base de cada bastón de caramelo (Fig 7).
10. Fije o clave suavemente con un martillo las estacas para el
césped en el suelo, reforzando la base de cada bastón de
caramelo. Fije cada estaca a un ángulo de 45 grados hacia el
centro (Fig 8).
Fig 6
Fig 7
Fig 2
2. Coloque la base en terreno plano (con los ojales en la parte
superior) (Fig 2).
3. Conectar una sección inferior a una base: Coloque el fondo
plano de una sección inferior encima de la base rectangular.
NOTA: Asegúrese de que el cordón eléctrico no esté entre la
sección inferior y la base.
4. Utilizando las varillas angulares de la base como un guía; deslice
la sección inferior por encima de la base hasta que las dos
varillas angulares de la sección inferior insertan en los dos ojales
de la base (Fig 3).
Fig 8
NOTA: ASEGÚRESE DE QUE EL CABLEADO NO SE ENREDE; Y
QUE TODOS LOS 3 BASTONES DE CARAMELO SE PUEDEN
EXTENDER A SU LONGITUD COMPLETA.
LED13
Fig 3
ESCULTURA EXTERIOR DE 3 BASTONES
DE CARAMELO A LO LARGO DEL CAMINO
Si tiene problemas con este producto o si no se enciende al
ensamblarlo, NO LO DEVUELVA al detallista. Llame sin costo al
1-888-831-6656 y un personal calificado le ayudará. Nuestro
servicio a la clientela está abierto durante todo el año:
De lunes a viernes: de 8:00 a.m. a 4:30 p.m. CST
Fines de semana vocacionales:
El último fin de semana de noviembre: de 8:00 a.m. a 4:30 p.m. CST
El primer fin de semana de diciembre: de 8:00 a.m. a 4:30 p.m. CST
INSTRUCCIONES PARA ENSAMBLAJE:
NOTA: No se requieren herramientas.
NOTA: Conserve el embalaje para el almacenamiento.
1. Retire con cuidado todos los componentes de la caja. Su
escultura de 3 bastones de caramelo a lo largo del camino debe
incluir los siguientes componentes (Fig 1):
3 secciones superiores del bastón de caramelo
3 secciones inferiores de bastón de caramelo (uno con enchufe
unido)
3 bases de bastón de caramelo
6 Estacas para césped (2 estacas para el césped para cada
bastón de caramelo completado)
Bombillas LED y recubrimientos de reemplazo
Fig 5
Fig 4
5. Conectar la sección superior a
la sección inferior: Empiece
por colocar la sección superior
encima de la sección inferior.
Alineando los ángulos
correctamente; baje la sección
superior encima de la sección
inferior mientras insertando
los dos postes de alambre de
la sección superior en los dos
manguitos correspondientes
de la sección inferior (Fig 4).
6. Fije la sección superior a la
sección inferior insertando los
ganchos laterales del brazo de
la sección superior en los
ojales de la sección inferior
(Fig 5).
7. Conectar el cordón eléctrico
de la sección superior al
cordón eléctrico de la sección
inferior alineando los
extremos planos de ambos
conectores como se muestra y
conéctelos juntos. Deslice el
recubrimiento enroscado del
conector “macho” por encima
del conector “hembra” y
apriételo (Fig 6).
11. Verifique el artículo para detectar las bombillas que puedan
estar flojas, apagadas o dañinas. Aunque todavía funcionara,
debe reemplazar las bombillas rápidamente para asegurar el
rendimiento y la duración de vida útil del artículo.
Reemplazo de las luces LED:
Antes de cambiar las luces LED, asegúrese de que el ensamble
esté desenchufado.
1. Mantenga la estructura montada si hay espacio suficiente para
guardarla, o desmóntela. Coloque todos los componentes en el
embalaje original.
2. Guárdelo en un lugar fresco y seco, lejos de la luz del sol.
INSTRUCCIONES PARA ALMACENAMIENTO
1. Desenchufe el artículo y verifique si el tomacorriente de tipo GFCI
(interruptor de circuito por falla de conexión a tierra) funciona.
2. Desenchufe el artículo y verifique todas las conexiones del
ensamble de luces. Este producto utiliza conexiones coaxiales de
bajo voltaje. Para conectar los ensambles de luces, alinee los
extremos planos de ambos conectores como se muestra y
conéctelos juntos. Deslice el recubrimiento enroscado del conector
“macho” por encima del conector “hembra” y apriételo (Fig 6).
PROBLEMAS / SOLUCIONES
El recubrimiento para la luz LED puede variar según el producto comprado.
BASE DE
RECUBRIMIENTO
LUZ LED
RECUBRIMIENTO
CASQUILLO
BASE DE
RECUBRIMIENTO
RECUBRIMIENTO
CASQUILLO
Paso 1: Agarre el enchufe y quítelo del
receptáculo u otro tomacorriente.
No desenchufe el artículo halando el
cordón eléctrico.
Paso 2: Destornille el recubrimiento de
plástico del casquillo de la luz LED.
Paso 3: Agarre la luz LED por la base de
plástico y hale la luz LED/base
directamente fuera del casquillo.
Paso 4: Reemplace la luz LED solamente con
una bombilla de tipo LED de 3 voltios
y 20 mA (incluidas con el producto).
Paso 5: Coloque el recubrimiento de plástico
encima de la bombilla LED y vuelva a
enroscarlo sobre el casquillo.
Si es necesario, este escultura exterior contiene bombillas y
recubrimientos de reemplazo para el producto. Si se requieren
piezas adicionales, puede llamar al equipo de servicio a la
clientela al 1-888-831-6656.
MANTENIMIENTO
NOTA: NO UTILICE UN INTERRUPTOR CON REGULADOR DE
INTENSIDAD NI INSTALE CUALQUIER ILUMINACIÓN O ADORNO
NAVIDEÑO ADICIONAL, EL CUAL ESTÁ ALIMENTADO POR UN
CASQUILLO DE BOMBILLA. AL HACERLO, PUEDE DAÑAR ESTE
PRODUCTO O PROVOCAR LESIONES. ADEMÁS AL HACERLO,
ANULARÁ LA GARANTÍA LIMITADA DE ESTE PRODUCTO.
Este producto ha sido previamente probado antes del envío y
también se ha dado una codificación de fecha. De acuerdo con
el Código Eléctrico Nacional de Estados Unidos (NEC), este
producto está diseñado para una instalación estacional (máx.
90 días) y uso. La garantía limitada de 2 años cubre la
reparación o el reemplazo de este producto, si no se enciende.
La garantía cubre este producto solamente si está utilizado
para su objetivo original, durante 2 estaciones vocacionales
(máx. 90 días por estación). Si el producto no se enciende, llame
sin costo a nuestro servicio a la clientela al número
1-888-831-6656 y obtener instrucciones para la reparación o el
reemplazo. Deberá esperar de cuatro (4) a seis (6) semanas para
la reparación o el reemplazo. Si el producto ha sido mal
utilizado o dañado de cualquier manera, la garantía será
anulada. Preguntas – Llame sin costo al 1-888-831-6656 para el
servicio a la clientela o visite nuestro sitio Web:
www.santasbest.com.
GARANTÍA LIMITADA DE 2 AÑOS
12. Para iluminar: introduzca completamente el enchufe en un
tomacorriente operativo de tipo GFCI o en una extensión
clasificada para los exteriores.
Hecho en China
Impreso en China
No es un juguete – solamente para uso decorativo.
Distribuido por Santa’s Best®
Riverwoods, IL 60015 USA
www.santasbest.com
11.5”
2013 Standard / Sears
Outdoor 3pc Candy Cane Pathway Sculpture Instruction Sheet (Spanish)
Date: 6/10/13
11.5”
