Security-Center PROFILINE TV8770 User manual

1
RGB Übertragungsystem
Installationsanleitung
RGB Transmission System 7
Installation Guide
Système de transmission RGB 13
Instructions d’installation
Sistema di trasmissione Twisted Pair 19
Istruzioni per l'installazione
RGB-overdrachtssysteem 25
Installatieaanwijzingen
RGB overførselssystem 31
Installations Guide
T
V8770

2
1. Vorwort
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses PROFILINE-RGB Video-Übertragungssystems. Sie haben ein Produkt erworben, das nach dem
heutigen Stand der Technik gebaut wurde. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien.
Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Montageanleitung beachten!
Dieses RGB Übertragungssystem ermöglicht Ihnen die verlustfreie Übertragung von Videosignalen über CAT 5-Kabel bis zu einer Entfernung von
300m. Es ist im Besonderen für DVD, VCR, DVR, TV, Satellitenempfänger, Monitore, Heimkino und anderen Anwendungen, die RGB
unterstützen, geeignet
2. Lieferumfang
•2 Stück Sender-/Empfangsmodule für bis zu 300m
•Montageanleitung
3. Sicherheitshinweise
Öffnen Sie niemals dieses Produkt, um Beschädigungen am Gerät zu vermeiden und Ihren Garantieanspruch nicht zu verlieren.
Das Produkt nur innerhalb des vorgeschriebenen Temperaturbereichs und nur in trockenen Räumen betreiben.Alle Angaben hierzu
finden Sie in den technischen Daten.

3
4. Anschlussplan TV8770
Farbe 300m (max)
Sender Empfänger

4
4. Anschlussplan TV8770 (Fortsetzung)

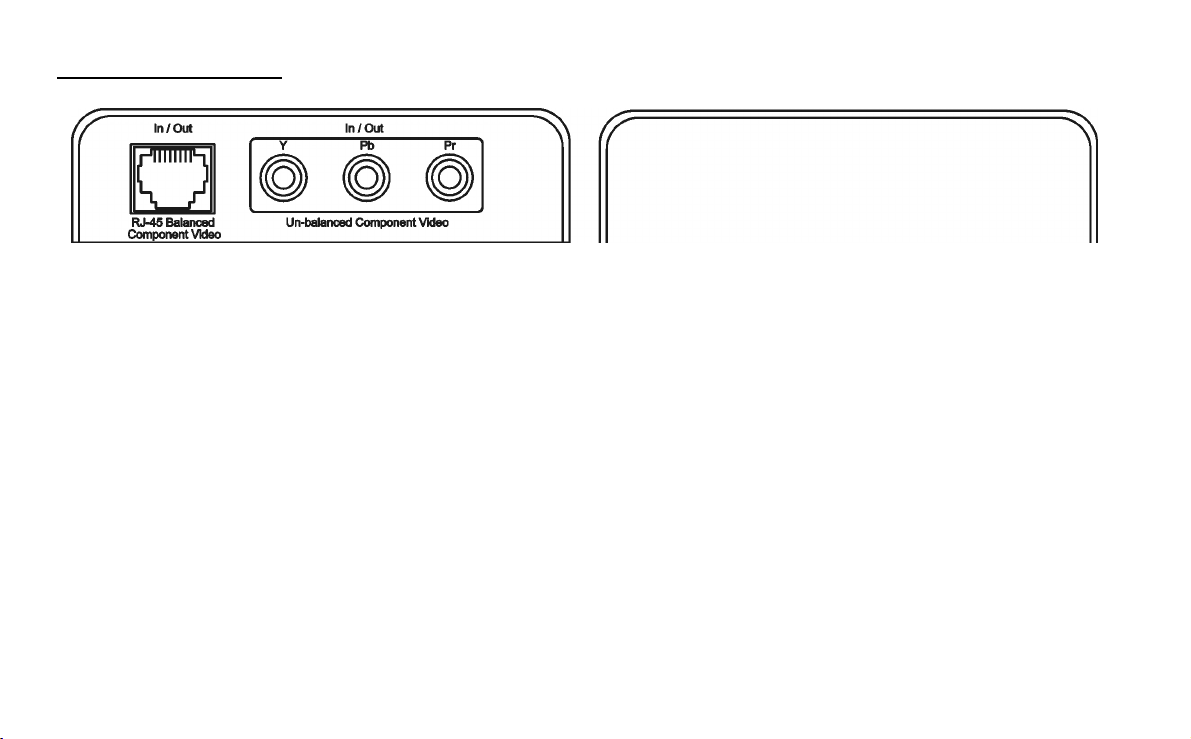

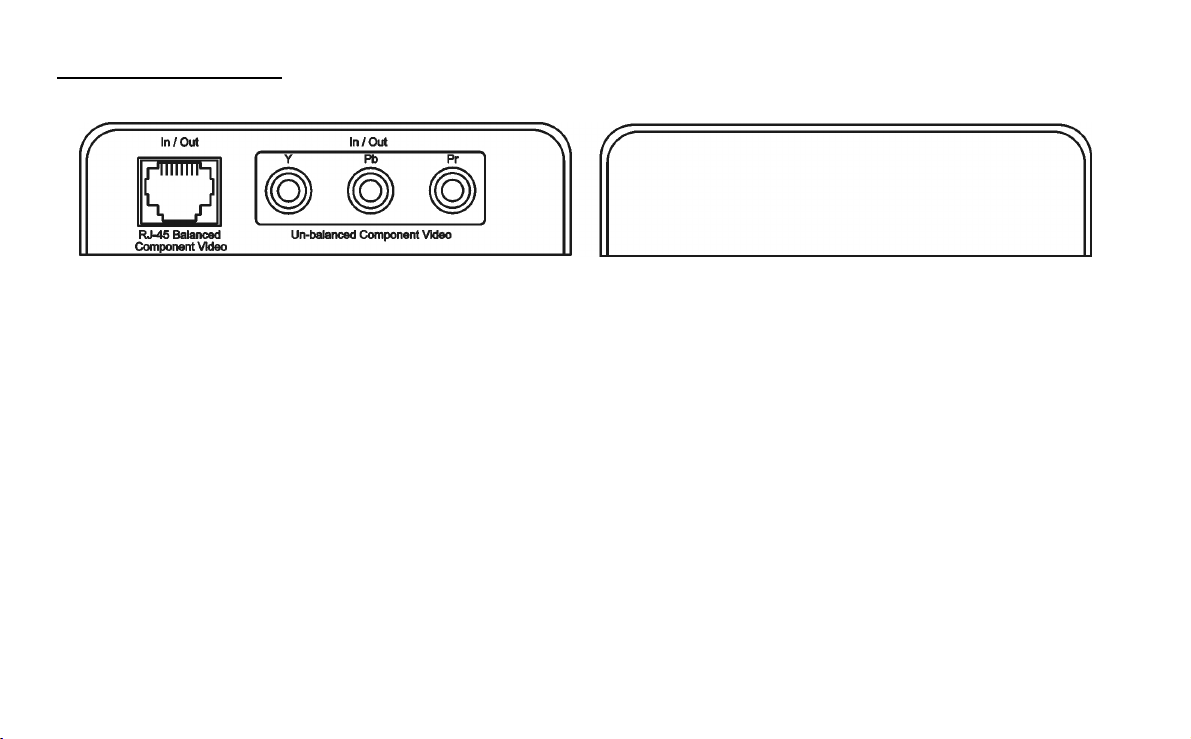

Sendermodul Vorderseite Sendermodul Rückseite
Anschlüsse am Sendermodul
Unbalanced Component Video (In): Yfür grüne Videofarbanteile
Pb für blaue Videofarbanteile
Pr für rote Videofarbanteile
RJ-45 Balanced Component Video (Out): Übertragung des gesamten Videosignal über ein CAT 5 UTP Kabel

5
4. Anschlussplan TV8770 (Fortsetzung)

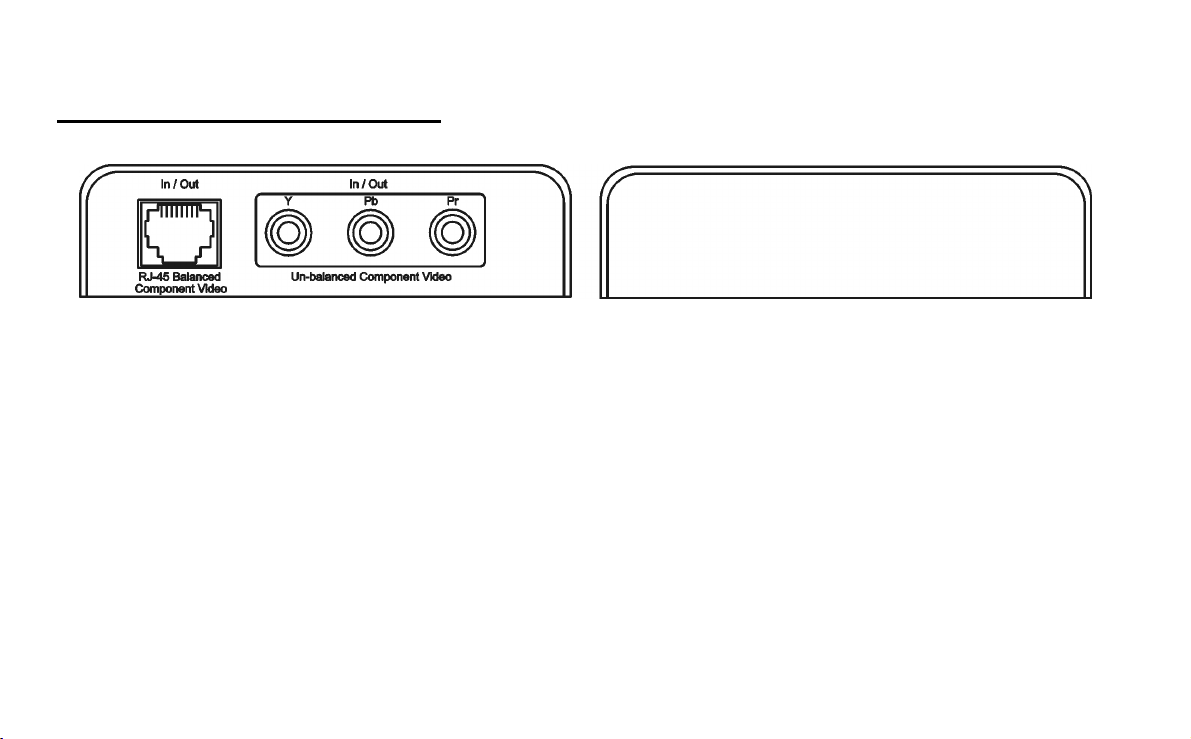

Empfängermodul Vorderseite Empfängermodul Rückseite
Anschlüsse am Empfängermodul
RJ-45 Balanced Component Video (In): Übertragung des gesamten Videosignal über ein CAT 5 UTP Kabel
Unbalanced Component Video (Out): Yfür grüne Videofarbanteile
Pb für blaue Videofarbanteile
Pr für rote Videofarbanteile
Die maximal Entfernung zwischen einem Sende- und Empfangsmodul darf 300m nicht überschreiten. Achten Sie darauf, dass Sie die
Verbindungsleitung möglichst nicht in der Nähe von spannungsführenden Leitungen verlegen, da dies in seltenen Fällen zu Interferenzen
(schlechte Bildqualität) führt.

6
5. RJ-45 PIN-Belegung der TV8770
Die PIN-Belegung ist wie folgt:-
6. Technische Daten TV8770
PIN Farbe Funktion
1 w-o Pr +
2 o Pr -
3 w-g Pb +
4 bl Y -
5 w-bl Y +
6 gn Pb -
7 w-br X
8 br X
Videoeingang
(RCA Verbindung)
Grüne Farbe für Y, blaue Farbe für Pb, rote Farbe für Pr (Sync. auf
Grün)
RJ-45 Ausgang 1
Übertragungsdistanz bis 300m
Empfohlenes Kabel Twisted pair CAT 5 (AWG24)
Bandbreite Video: DC bis 8Mhz (480l and 480p,720i, 1080i)
Maße (HxBxT) 24x110 x77 mm
Temperaturbereich 0° C – 50°C

7
RGB Transmission System
Installation Guide
RGB Übertragungsystem 1
Installationsanleitung
Système de transmission RGB 13
Instructions d’installation
Sistema di trasmissione Twisted Pair 19
Istruzioni per l'installazione
RGB-overdrachtssysteem 25
Installatieaanwijzingen
RGB overførselssystem 31
Installations Guide
T
V8770

8
1. Preface
Dear Customer,
Thank you for purchasing this PROFILINE RGB video transmission system. This product was designed and built using state-of-the-art technology
which complies with the current standards of domestic and European regulations.
The CE has been proven and all related certifications are available from the manufacturer upon request. To maintain this status and to
guarantee safe operation, it is your obligation to observe these operating instructions.
This RGB transmission system provides you with no-loss transmission of video signals (and data signals with the TV8720) using existing CAT 5
cabling up to a distance of 300m.
2. Scope of delivery
•2 transmitter/receiver modules for distances of up to 300m
•Installation instructions
3. Precautions
Never open this product to avoid damaging it and to ensure that your guarantee remains valid.
Operate the camera only within the specified temperature range and in dry rooms. All specifications can be found in the technical data.

9
4. TV8770 connection diagram
Color 300m (max)
Transmitter Receiver

10
4. TV8770 connection diagram (continued)

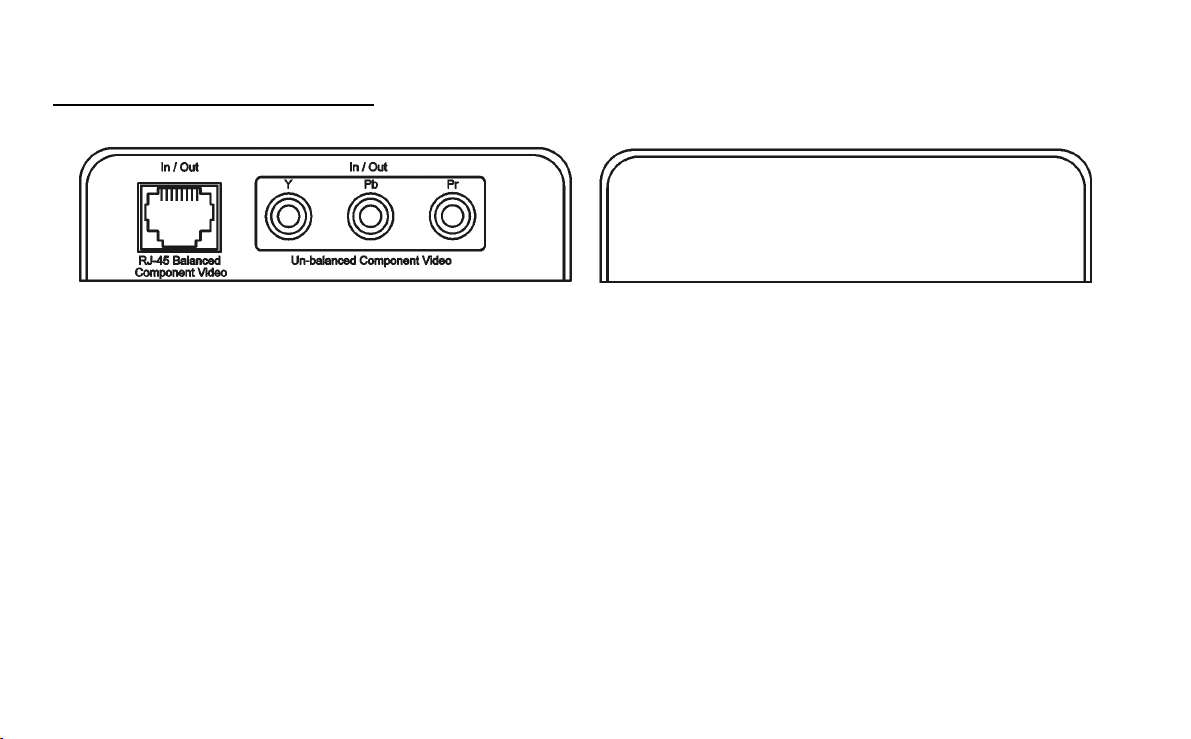

Transmitter module Frontside Transmitter module Backside
Connections at the transmitter module
Unbalanced Component Video (In): Yfor green color of the video
Pb for blue color of the video
Pr for red color of the video
RJ-45 Balanced Component Video (Out): Transmission of the hole videosignal through CAT 5 UTP cable

11
4. TV8770 connection diagram (continued)
Receiver module Frontside Receiver module Backside
Connections at the receiver module
RJ-45 Balanced Component Video (In): Transmission ot the hole videosignal through CAT 5 UTP cable
Unbalanced Component Video (Out): Yfor green color of the video
Pb for blue color of the video
Pr for red color of the video
The maximum distance between a sender and receiver module must not exceed 300m. Make sure that you do not lay the connection line near
electrical power lines – in rare cases their proximity may lead to interference (poor picture quality).

12

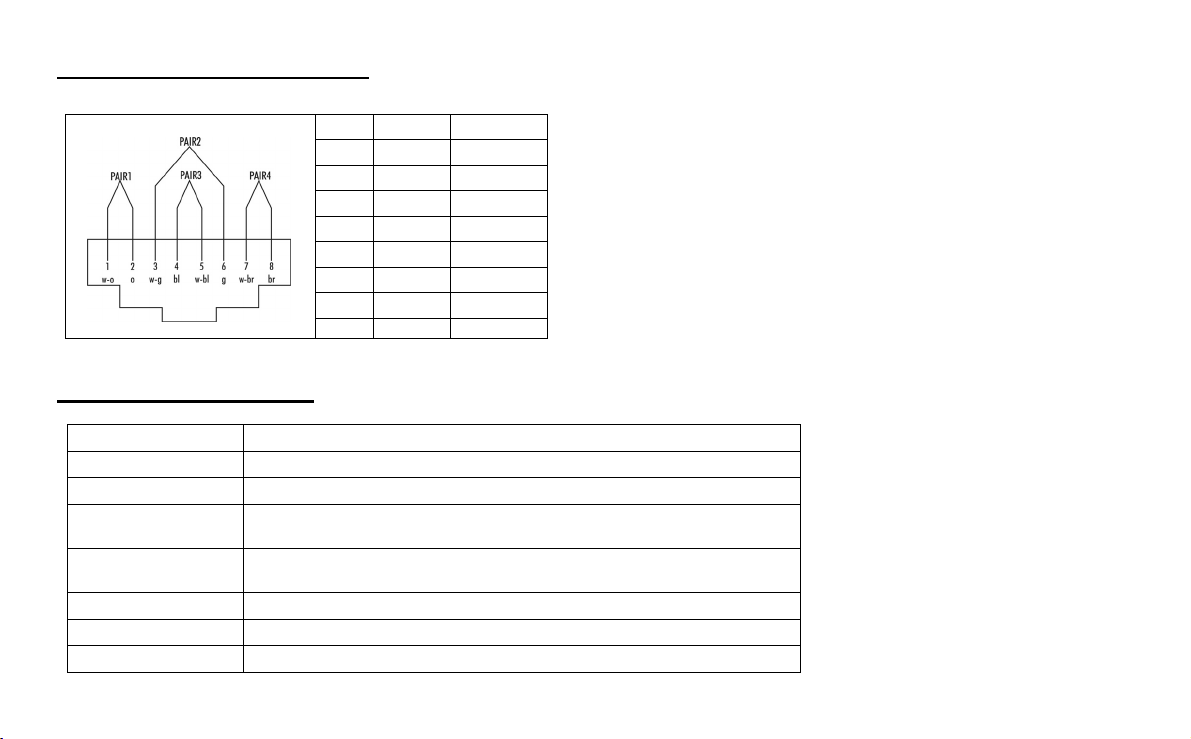

5. RJ-45 Jack PIN-define of TV8770
The PIN-allocation is:-
6. Technical specifications of TV8770
PIN color function
1 w-o Pr +
2 o Pr -
3 w-g Pb +
4 bl Y -
5 w-bl Y +
6 g Pb -
7 w-br X
8 br X
Video input
(RCA connector)
Green color for Y, blue color for Pb, red color for Pr (sync. on green)
RJ-45 Output 1
Transmission
distance
up to 300 meters
Cable for RJ-45 Twisted Pair CAT 5 (24AWG)
Bandwidth Video: DC TO 8Mhz. (480l and 480p,720i, 1080i)
Dimensions (HxWxD) 24x110 x77 mm
Temperature 0° C – 50°C

13
Système de transmission RGB
Instructions d’installation
RGB Übertragungsystem 1
Installationsanleitung
RGB Transmission System 7
Installation Guide
Sistema di trasmissione Twisted Pair 19
Istruzioni per l'installazione
RGB-overdrachtssysteem 25
Installatieaanwijzingen
RGB overførselssystem 31
Installations Guide
T
V8770

14
1. Préface
Chère cliente, cher client,
Nous vous remercions d'avoir porté votre choix sur ce système de transmission vidéo à paire torsadée PROFILINE. Vous disposez maintenant
d’un appareil faisant appel à une technologie de pointe. Ce produit est conforme aux exigences des directives européennes et nationales en
vigueur.
La conformité de ce produit a été prouvée. Les déclarations et documents correspondants ont été déposés chez le fabricant. Pour que cette
conformité persiste et qu’un fonctionnement en toute sécurité puisse être assuré, lire attentivement ces instructions de montage !
Ce système de transmission RGB vous permet de transmettre sans perte des signaux vidéo (et des signaux de données dans le cadre du
TV8720) en utilisant le câble CAT 5, sur une distance pouvant atteindre 300m. L’utilisation de ce produit est surtout prévue pour les DVD, VCD,
DVR, TV, les récepteurs de satellites, écran, home cinéma et plusieurs autres utilisations.
2. Livraison
•2 modules émetteurs/récepteurs d'une portée pouvant atteindre 300m
•Instructions de montage
3. Consignes de sécurité
Ne jamais ouvrir le produit,afin d'éviter tout endommagement de l'appareil et la perte du droit à la garantie.
N'utiliser le produit que dans les limites de températures prescrites et dans des locaux secs.Toutes les informations à ce sujet figurent
dans la fiche technique.
.

15
4. Plan de branchement du TV8770
Color 300m (max)
Emetteur Récepteur

16
4. Plan de branchement du TV8770 (suite)
Face avant du module émetteur Face arrière du module émetteur
Branchement du module récepteur
Unbalanced Component Video (In): Ypour les parties de couleur vertes
Pb pour les parties de couleur bleues
Pr pour les parties de couleur rouge
RJ-45 Balanced Component Video (Out): Transmission du signal vidéo complet sur le câble CAT5

17
4. Plan de branchement du TV8770 (suite)
Face avant du module récepteur Face derrière du module récepteur
Branchement du module récepteur
RJ-45 Balanced Component Video (In): Transmission du signal vidéo complet sur le câble CAT5
Unbalanced Component Video (Out): Ypour les parties de couleur vertes
Pb pour les parties de couleur bleues
Pr pour les parties de couleur rouges
La distance maximale entre l’émetteur le récepteur module ne doit pas dépasser 300m .s’assurer que la ligne de transmission n’est pas installé
á coté d’un câble électrique.. Cela mène rarement á une interférence (mauvaise qualité d’image)

18
5. RJ-45 définition de Pins TV8770
The PIN-allocation is:-
6. Fichier technique TV8770
PIN couleur fonction
1 w-o Pr +
2 o Pr -
3 w-g Pb +
4 bl Y -
5 w-bl Y +
6 g Pb -
7 w-br X
8 br X
Entrée Vidéo S Vidéo
Entrée Audio R/L
Sortie RJ-45 1
Distance de
transmission
Jusqu’à 300m
Câble conseillé
RJ-45
Paire torsadée 24AWG)
Longueur de bande Vidéo: DC / 8Mhz (480p, 480l,720i, 1080i)
Dimensions (HxBxT) 24x110 x77 mm
Température 0° C – 50°C

19
Sistema di trasmissione RGB
Istruzioni per I’installazione
RGB Übertragungsystem 1
Installationsanleitung
RGB Transmission System 7
Installation Guide
System de transmission RGB 13
Instructions d’installation
RGB-overdrachtssysteem 25
Installatieaanwijzingen
RGB overførselssystem 31
Installations Guide
T
V8770

20
1. Prefazione
Egregio Cliente,
La ringraziamo per aver acquistato questo sistema di trasmissione RGB PROFILINE. Lei ha acquistato un prodotto realizzato
secondo l’attuale stato della tecnica. Questo prodotto risponde ai requisiti richiesti dalle vigenti direttive europee e nazionali.
La conformità è stata comprovata e le dichiarazioni e la documentazione relative sono depositate presso la ditta produttrice. Al fine di
preservare tale stato e garantire un corretto funzionamento, in qualità di utente, Lei è tenuto ad osservare queste istruzioni per il montaggio!
Il sistema di trasmissione RGB consente una trasmissione dei segnali video senza perdite d’informazioni mediante cavo CAT 5 fino ad una
distanza di 300m. È particolarmente adatto per DVD, VCR, DVR, TV, ricevitori satellitari, monitor, home cinema ed altre applicazioni basati
sulla tecnologia RGB.
2. Componenti forniti
•2 pezzi modulo trasmissione/ricezione fino a 300m
•Istruzioni per il montaggio
3. Norme di sicurezza
Non aprire mai questo prodotto per evitare danni all'apparecchio e per non invalidare la garanzia.
Mettere in funzione il prodotto nei limiti di temperatura indicati e solo in ambienti asciutti.Tutte le indicazioni corrispondenti si trovano
all’interno dei dati tecnici.
