Sentiotec LED-FLS User manual

Version 10/20 ID no. 1-052-818
INSTRUCTIONS FOR INSTALLATION AND USE
English
DE
EN
Colour light set
LED RGB
LED-FLS / 1-049-928

Instructions for installation and use p. 2/6
1. About this instruction manual
Read these installation and operating instructions carefully and keep them close
to the infrared control unit. This ensures that you can refer to information on
safety and operation at any time.
These installation and operating instructions can also be found in
the downloads section of our website: www.sentiotec.com/downloads.
2. Important information for your safety
The LED RGB colour light set is to be used as mood and e󰀨ect
lighting in accordance with the technical data.
Please follow the following safety instructions.
2.1. Intended use
The LED RGB colour light set is used to adjust the LEDs in your
sauna cabin. You can adjust the colour, brightness and speed of
the individual modes with the remote control supplied.
Any use exceeding this scope is considered improper use. Improper
use can result in serious injury or damage to the product.
2.2. Safety information for the installer
●It may only be installed when the power has been disconnected.
●NEVER open the device.
●For your own safety, consult your supplier in the event of prob-
lems that are not explained in su󰀩cient detail in the installation
instructions.

EN
Instructions for installation and use p. 3/6

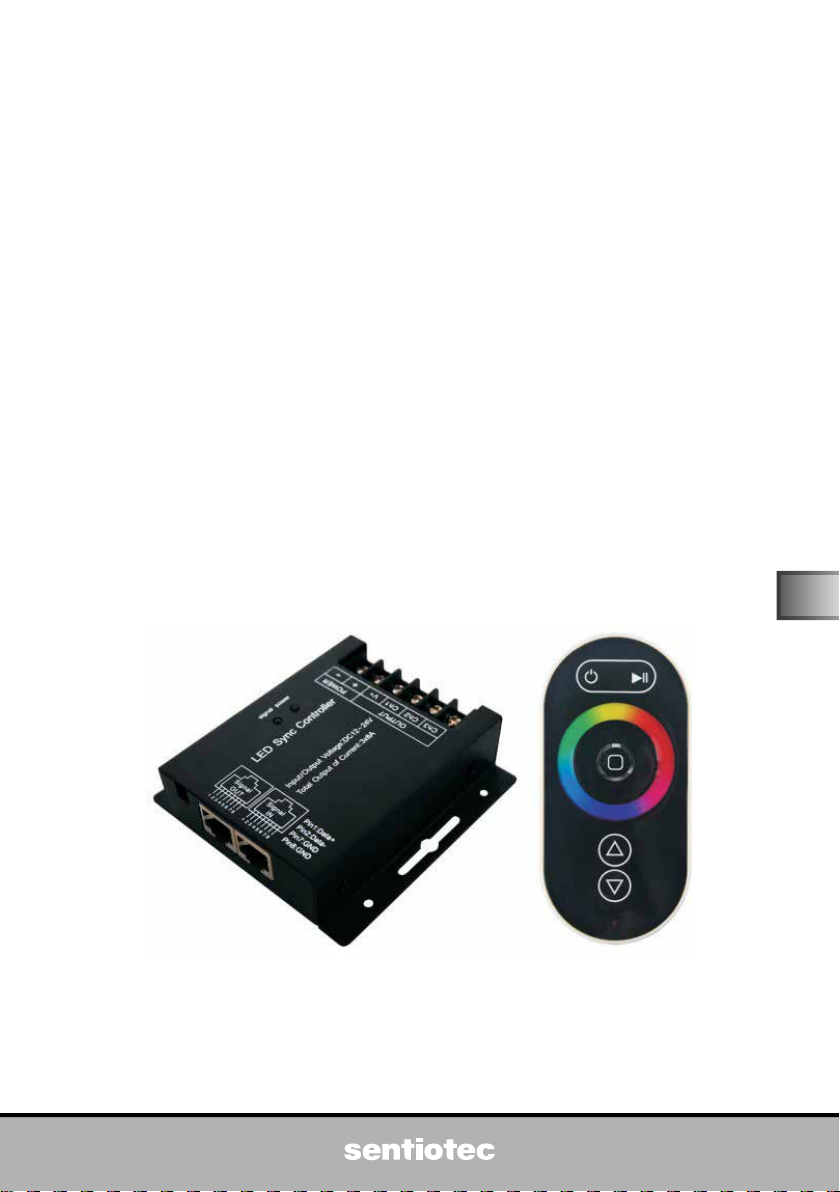

3. Product description
3.1. Scope of delivery
●LED RGB colour light set
●Brief instructions
3.2. Optional accessories
●RGB LED strip 24 V 3 W 495 mm (1-049-929)
●Ribbon cable, 50 cm, 4 pin (1-049-962)
●Ribbon cable, 200 cm, 4 pin (1-052-539)
●Y-cable, 4 pin, length 10 cm, plug / 90 degree plug / socket (1-052-571)
3.3. Product features
The LED RGB colour light set allows you to adjust the colour, brightness and
speed of the colour change modes with the supplied remote control.
The set may only be used with the accessories included in the set and the optional
accessories. Up to 12 LED strips may be operated with one controller.
The LED RGB colour light set has the following functions:
• Operation with wireless remote control
• Colour selection by colour ring
• Brightness adjustment
• Settings for 10 modes

Installation instructions, only for experts p. 4/6
4. Electrical connection
ATTENTION!
Damage to the unit
• Please ensure the ambient temperature does not exceed max. 60°C
• The controller must be mounted outside the cabin (infrared, sauna)
• It may only be installed when the power has been disconnected
+
R
G
B
IN

EN
Instructions for use for the user p. 5/6

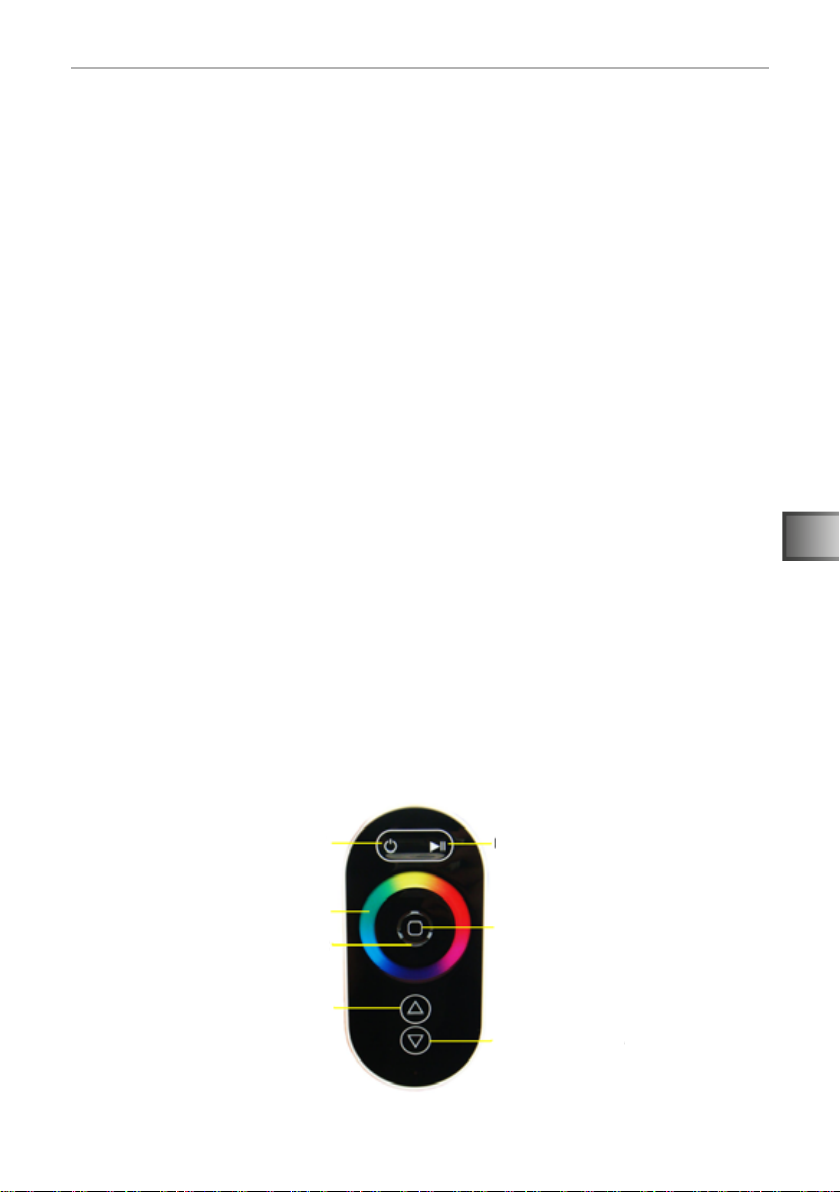

5. Operation
●Switch on the light system
►Switch on the system with the ON/OFF button.
►The last settings are activated.
●Colour ring
► Briey press the button for the desired colour
►Only static colour modes
●Mode
►Press the button to switch to the next mode
►10 modes can be selected:
Modes 1-3: white: static, ashing, progression
Modes 4-10: di󰀨erent colour progressions
●Speed / brightness +/-
►+ Speed/brightness is increased
►- Speed/brightness is reduced
►For static modes (single colours): Variable brightness
►For dynamic modes (colour transitions): Variable speed
●Pause
►Colour modes are interrupted
►Press again to continue the colour mode

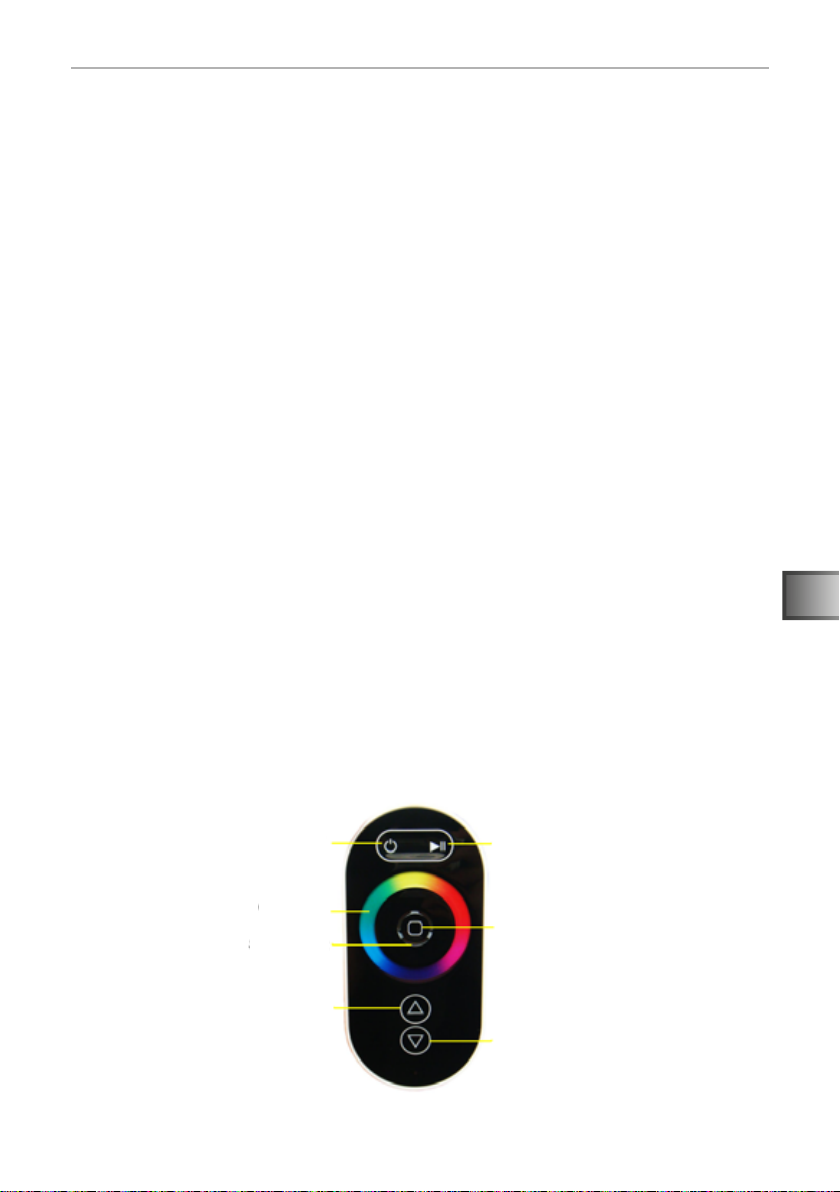

Pause
Mode
Speed/
brightness -
Speed/
brightness +
Sensor light
Colour ring
On/O󰀨

Instructions for installation and use p. 6/6
6. Cleaning and maintenance
6.1. Cleaning
ATTENTION!
Damage to the unit
The light control is not splash-proof. Direct contact with water will damage
the device.
●NEVER immerse the device in water.
●Do not pour water over the device.
►Wipe the housing with a damp cloth.
6.2. Maintenance
The colour light set is maintenance-free.
7. Disposal
●Dispose of packaging materials in accordance with the applicable
waste disposal regulations.
●Used devices contain reusable materials as well as hazardous
substances. Therefore, do not dispose of your used device with
household waste, but do so in accordance with the locally appli-
cable regulations.
8. Technical data
Control unit ambient conditions
Ambient temperature: -20°C to +60°C
Protection class: IP 20
Control unit
Dimensions: 91 x 88 x 24 mm
Operating voltage: 12-24 V DC
Max. output current: 8 A per colour
Remote control
Batteries 3x AAA

Version 10/20 Ident-Nr. 1-052-818
