Shepherd Velo X V8 User manual

2
Sicherheitshinweise-Cautions
Velox V8 ‘eleven‘ – High performance made in Germany
Der neue Shepherd Velox V8 “eleven“ ist einzigartig in seiner Klasse.
Hohe Qualitätsanforderungen und Präzision zeichnen diese neuste Entwicklung von
Shepherd Micro Racing aus, die durch außergewöhnliches Design und viele
Detaillösungen besticht.
?- Niedrigerer kugelgelagerter Stabi hinten für optimierte Präzision und einen
verbesserten Schwerpunkt
?- Neu gestaltete hintere Lagerböcke aus hochwertigem 7075 T6 Aluminium gefräst
?- Einteiliger Querlenkerhalter hinten oben für verbesserte Stabilität und
vereinfachte Wartung
?- Leicht zu demontierende einteilige Elektronikeinheit mit liegendem Gasservo und
optional verwendbarer Empfängerbox
?- Velox-Easy-Flex (VEF); die kugelgelagerte Aluminiumschiene ermöglicht eine
Seitwärtsbewegung der Radioplatte für ein weicheres Chassis,
Fixierung der Radioplatte durch lediglich zwei Schrauben möglich
?- Neu gestaltete Radioplatte für ein optimales „Flexen“ aus hochwertigem
deutschem Kohlefaser-Verbundwerkstoff gefräst
?- Neuer Radioplattenhalter aus hochwertigem 7075 T6 Aluminium gefräst
?- Einfach einzustellendes Roll-Zentrum der oberen Querlenker an Vorder- und Hinterachse
?- „Velox Revolutionary Shock System“ (VRS-System) für höchste Ansprüche
?- Außergewöhnliches „Direct-V-Brake System“ für präzises Bremsen
?- Extrem leichte hart-coatierte Aluminium-Bremsscheiben aus hochwertigem
7075 T6 Aluminium gefräst
?- Bewährter Treibstofftank mit einstellbarem Volumen und leicht zu demontieren
?- Gewichtsreduzierte Velox Competition Clutch für eine verbesserte Beschleunigung
Dies und noch viel mehr trägt dazu bei, den Fahrspaß zu erhöhen und die
bestmöglichen Ergebnisse zu erzielen.
Entwickelt von Patrick Schäfer
VELOX V - High performance made in Germany
The new Shepherd Velox V8 ”eleven” is one of a kind in the 1/8 scale racing series. With the
newly developed and outstanding design of this car we offer a product in best quality
and precision.
The key facts of the new Shepherd Velox V8 “eleven” are:
?- Lower ball-raced rear anti-roll bar for optimized precision and improved
centre of gravity
?- Newly designed blue anodized rear bulkheads CNC-machined from premium 7075 T6
aluminum
?- One - piece upper wishbone bracket machined from premium 7075 T6 aluminum
for additional stability and easy maintenance
?- Easy to remove single piece electronic tray with laid down gas servo and
optional receiver box included in the kit
?- Velox - Easy - Flex (VEF) with a ball-raced sliding bar connecting the radio plate and
it's mount for optimized flex and the possibility to fix the radio plate with only two screws
?- Updated radio plate CNC-machined from finest German graphite material
for optimized flex
?- New blue anodized aluminium radio plate mount CNC-machined from premium 7075 T6
aluminum
?- Quick roll-centre adjustment for the upper wishbones in the rear and in the front
?- “Velox Revolutionary Shock System” (VRS-System) for best performance
?- Outstanding “Direct-V-Brake System” (DVB-System) for durable and precise braking
?- Super lightweight hard coated brake discs CNC-machined from premium 7075 T6 aluminum
?- Top mounted fuel tank with adjustable volume and fuel usage until the end
?- Update Velox Competition Clutch for reduced weight an optimized performance
All these facts will help you to enjoy racing and to achieve the best possible results.
Developed by Patrick Schäfer
8 ‘eleven‘
Achtung
UmPersonenschädenund/oderSachbeschädigungenzuvermeiden,befolgenSiebittedie
nachfolgendenHinweisezumBetriebeinesferngesteuertenModells.
SeienSiebittebesondersvorsichtigimUmgangmitModellen,dievoneinem
Verbrennungsmotorangetriebenwerden.
WählensieeinengeeignetenPlatzumIhrModellinBetriebzunehmen.
BetreibenSieIhrModellnichtauföffentlichStraßenoderPlätzen,
dieskannzuschwerenUnfälle,Personenschädenund/oderSachschädenführen
BetreibenSieIhrModellnichtinderNähevonPersonen/Tierenoderingeschlossenen
Räumen.BetreibenSieihrModellnichtanOrten,andenenLärmalsstörendempfunden
werdenkannwieinderNähevonKrankenhäusernoderinWohngebieten.
InspizierenSieIhrModell,bevorSieesinBetriebnehmen.
VergewissernSiesich,dassalleSchraubenundMutterangezogensind.
VerwendenSiemittelfesteSchraubensicherungfüralleSchrauben,
dieinMetallteilegeschraubtwerden,speziellfürdieMotorböcke.
VerwendenSieimmerausreichendgeladeneAkkusfürIhrenSenderundIhrenEmpfängerum
StörungenunddenVerlustderKontrolleüberdasModellzuvermeiden.
TestenSieimmerdieLenkungunddasGasservobevorSiedenMotorstarten.
VergewissernSiesich,dassniemanddiegleicheFrequenzwieSiebenutzt.
Hitze,FeuerundTreibstoffHinweise
VerwendenSieniemalsBenzinoderDieselineinemModellmotor.VerwendenSie
ausschließlichTreibstoff,derspeziellfürModellmotorengeeignetist.
DieVerwendungvonnichtgeeignetemTreibstoffkanneineExplosionverursachen.
VermeidenSieoffeneFlammenundrauchenSienicht,wennSieihrModellbetreibenoder
mitTreibstoffhantieren.
LagernSieModellbautreibstoffaneinemgutgelüftetenOrtinausreichendemAbstandzu
WärmequellenundoffenemFeuerundvermeidenSiedirektesSonnenlicht.
BeachtenSie,dasseinigeBauteilenachBetriebheißsind.
BerührenSienichtdasAuspuffsystemoderdenMotor,bisdieseabgekühltsind.
Cautions
Topreventanyseriouspersonalinjuryand/ordamagetoproperty,pleaseberesponsiblewhen
operatingwithanyremotecontrolledmodels.
Payextraattentionwhenoperatingwithanyglowfuelpoweredmodel
ChoosetherightplacetooperateyourR/Cmodel.
Donotrunonpublicstreetsorhighways.Thiscouldcauseseriousaccidents,personelinjuries,
and/orpropertydamage.
NeverrunR/Cmodelsnearpeopleoranimalsnorindoor.
Donotrunwhereloudnoisecandisturbothers,suchashospitalsandresidentalareas.
Inspectyourmodelbeforeoperation.
Makesurethatallscrewsandnutsareproperlytightened.
Useremovablethreadlockwherevermetalscrewsgointometal,especiallyforenginemounts
andtheenginepilotshaft.
Alwaysusefreshbatteriesforyourtransmitterandforyourreceivertoavoidlosingcontrol
ofthemodel.
Alwaystestthebrakesandthethrottlebeforestartingyourengine.
Makesurenooneelseisusingthesameradiofrequencyasyouare.
Heat,Fireandfuelsafety
Neverusegasolineinaglowmodelengine.Useglowfuelspecificallydesignedfor
model-carengines.
Usingnon-approvedfuelsinyourenginecancauseanexplosion.
Avoidopenflamesanddonotsmokewhilerunningyourmodelorhandlingwithfuel.
Alwaysstorefuelinawellventilatedplace,awayfromheatingdevices,openflamesand
directsunlight.
Beawarethatsomepartswillbehotafteroperation.Donottouchtheexhaust-system
ortheengineuntiltheyhavecooleddown.

3

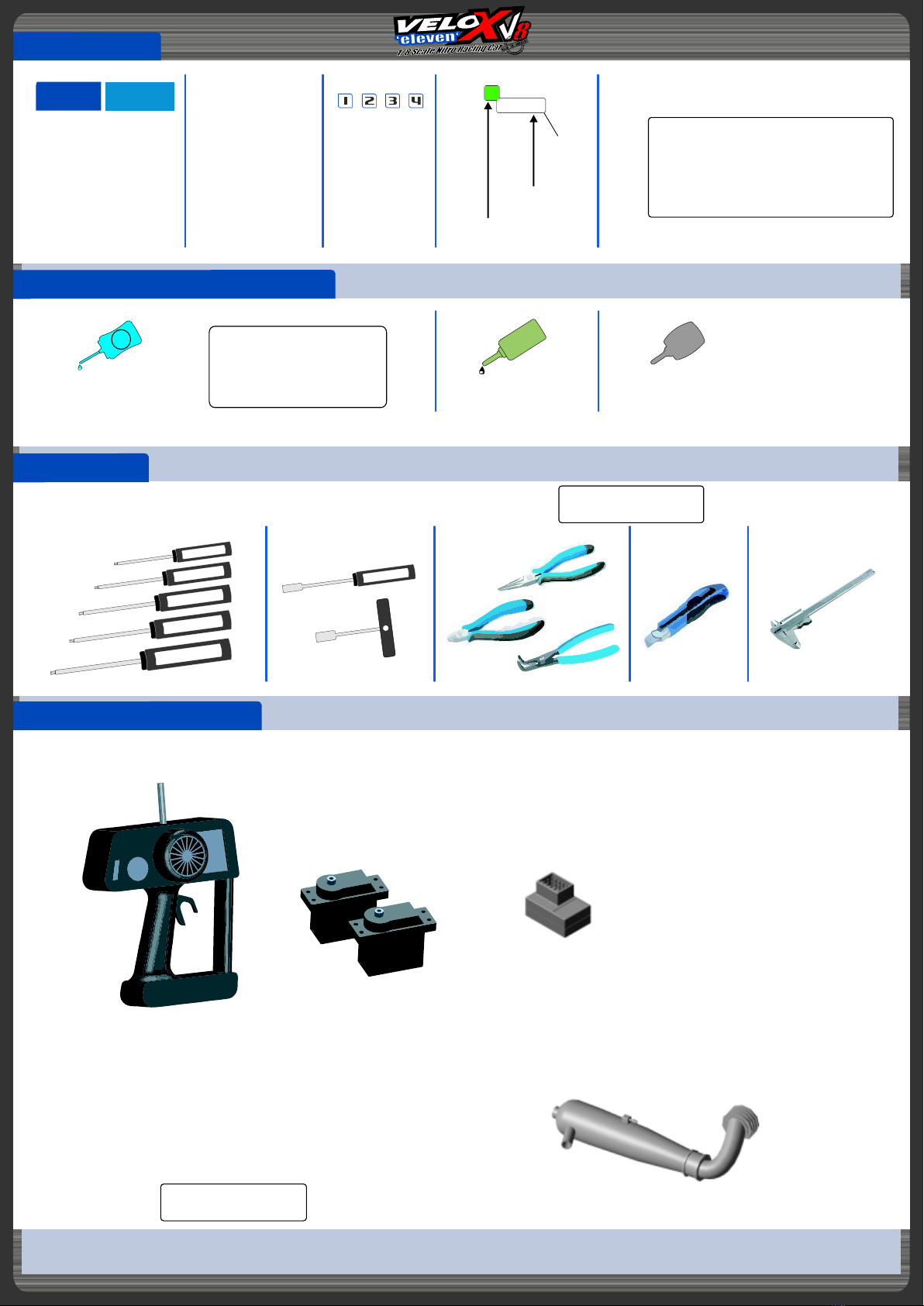

Symbole-Symbols
40 33 33
4x
BAG
STEP 1
Auf jeder Seite sehen Sie diese Symbole.
Diese Symbole geben ihnen Aufschluß
darüber in welchem Bauschritt Sie sich
befinden. Hier BAG1 Step1
In jedem BAG finden Sie die einzelnen
STEPS separat verpackt um eine bessere
Übersicht zu haben.
On each page you see this symbol.
The symbol tells you to use BAG 1 Step 1.
In each BAG you will find the steps
packed separately for easy assembly.
Dieses Werkzeug wird zur Montage des Modells benötigt (nicht enthalten)
These tools are not included in the kit but are required for proper assembling
Dieses Zubehör ist notwendig um das Modell zu betreiben (nicht enthalten).
This equipment is required to use your rc-car. Not included in the kit.
Innensechskant-Schlüssel
Allen wrenches Sechskant-Schlüssel Socket wrenches Zangen, Seitenschneider Pliers, sidecutter Messer Hobby knife Messschieber Caliper
Grease
TL
Schraubensicherung verwenden
(nicht enthalten)
Use thread lock
(not included)
Leichtlauföl verwenden
(nicht enthalten)
Use oil
(not included)
Schmierfett verwenden
(nicht enthalten)
Use grease
(not included)
OIL
MontierenSiedieBauteile
indersoangegebenen
Reihenfolge.
Assemblethepartsinthe
specifiedorder.
TOOLS 2,0
TOOLS 2,5
TOOLS 3,0
TOOLS 5,0
TOOLS 1,5
TOOLS 7
Tools
10,0
Zur Befestigung der Schwungscheibe
To tighten the flywheel screw
Fernsteuerung
Transmitter
Lenkservo
Gas/Bremsservo
Steering Servo
Throttle/Brake Servo
Teilenummer
Partnumber
Verwendete Stückzahl im STEP
Quantity used in step
Außerdem benötigen Sie:
-Startbox
-Modellbausprit
-Spritflasche
-Glüher
-Karosserie
Also required:
-Starting box
-Nitrofuel
-Fuelbottle
-Glower
-Polycarbonatbody
Empfängerakku
5 Zellen NiMh
ReceiverBattery Pack
5 Cells special NiMh
DieseAufkleberbezeichnendie
BAGNummer
ThesestickersindicatestheBAG
number
DieseAufkleberbezeichnendie
STEPNummer
ThesestickersindicatestheSTEP
number
BAG1 STEP1
Empfänger
Receiver
In diesen Feldern finden Sie nützliche Tipps
zur Montage und zur Einstellung ihres V8 ‘11.
In this description fields you will find helpfull
informations for building and adjusting your V8 ‘11.
Schmier-undKlebstoffe-GreaseandGlue
Werkzeug-Tools
BenotigtesZubehor-Equipment
.. ..
Motor mit Auspuffsystem
und Luftfilter
Engine with exhaust system
and airfilter
Reifen
Tyres
Benutzen Sie für alle Metallgewinde
Schraubensicherung!
Use threadlock for threaded metal
parts!
Empfohlen: Shepherd Tools
Recommended: Shepherd Tools
Empfohlen: Shepherd Tyres
Recommended: Shepherd Tyres

4
Starrachsehinten-Rearsolidaxle
Starrachsehinten-Rearsolidaxle
Starrachse hinten
Bremsscheibe “hartcoated“
Klemmring Bremsscheibe
Riemenrad hinten 48Z
Sicherungsstift 3x24mm
Sicherungsmutter Bremse
Sicherungsclip Starrachse
Excenter Riemenspannung
Riemen hinten
Kugellager 12x18x4
Rear solid axle
Brake disc “hartcoated“
Brake disc clamping ring
Rear pulley 48T
Retaining ring solid axle
Pin 3x24mm
Locknut break
Excentric belttension rear
Rear belt
Ballbearing 12x18x4
60 11 01
60 11 02
60 11 03
60 12 02
60 12 11
77 03 24
76 03 12
60 21 01
60 21 03
79 12 184
60 11 01
60 11 02
60 11 03
60 12 11
77 03 24
60 12 02
76 03 12
60 21 01
60 21 03
79 12 184
1
2
1
1
1
2
1
1+1
1
2
1
2
1
1
1
2
1
1+1
1
2
BAG1
BAG2
STEP1
STEP1
Es gibt einen rechten und einen
linken Excenter! Der rechte ist
durch einen Pin an der
Außenseite markiert!
The rear excentrics are right
and left sided parts! The right
part is marked with a pin on the
outer side!
60 11 01
77 03 24
60 11 03
60 12 02
60 12 11
60 21 01
2x
60 11 02
2x
flache Seite nach außen - flat side outwards
fest anziehen - tighten very well
Linksgewinde - left thread
79 12 184
2x
60 21 03
76 03 12
2x

5

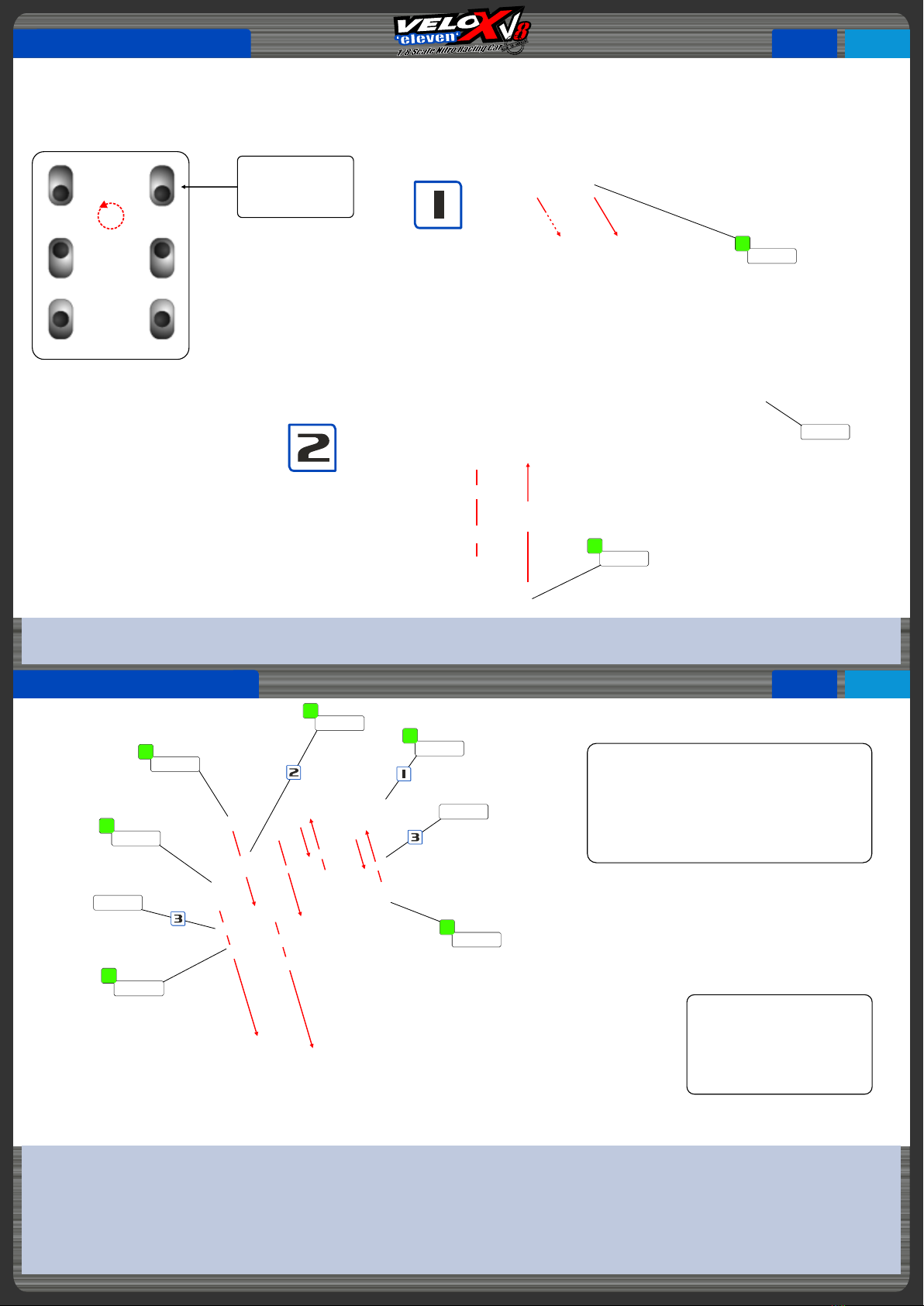

Lagerbockehinten-Rearbulkheads
Querlenkerhintenoben-Rearupperwishbones
Querlenkerhintenoben-Rearupperwishbones
Halter Querlenker hinten unten schmal
Lagerbock hinten ‘11
Querlenkerhalter hinten oben einteilig
Senkkopfschraube M3x6
Senkkopfschraube M4x10
Gewindestift M3x5
Querlenker hinten oben
R + L Gewindestab 20mm
Drehachsen hinten oben
Kugelkopf D7
Kugelpfanne 7mm
Halter Querlenker hinten oben #1
Halter Querlenker hinten oben #2
Senkkopfschraube M3x8
Gewindestift M3x5
Hinge pin bracket lower rear narrow
Rear bulkhead ‘11
Hinge pin bracket upper rear ‘11
Hex. countersunk screw M3x6
Hex. countersunk screw M4x10
Allen set screw M3x5
Wishbone upper rear
R + L Turnbuckle 20mm
Hinge pin upper rear
Pivot ball D7
Balljoint 7mm
Hinge pin bracket upper rear #1
Hinge pin bracket upper rear #2
Hex. countersunk screw M3x8
Allen set screw M3x5
60 22 14
60 22 21
60 22 22
71 03 06
71 04 10
73 03 05
60 23 01
60 23 02
60 23 05
70 01 07
70 07 04
60 22 02
60 22 03
71 03 08
73 03 05
60 22 14
60 22 21
60 22 22
71 03 06
71 04 10
73 03 05
60 23 01
60 23 02
60 23 05
70 01 07
70 07 04
60 22 02
60 22 03
71 03 08
73 03 05
1
2
1
2
2
4
2
2
2
2
2
1
1
4
4
1
2
1
2
2
4
2
2
2
2
2
1
1
4
4
BAG2
BAG2
BAG2
BAG2
STEP2
STEP3
STEP4
STEP3
50mm
Empfohlene Position
Default position
Empfohlene Position
Default position
Wenn Sie etwas Fett auf die Gewinde der Spurstangen machen, lassen sich
diese leichter in die Querlenker und Kugelpfannen schrauben.
You can add some grease to the threads of the turnbuckle. This will help
to screw them in
Right
ABC
Rear Front
s
o
o
L
t
h
g
i
T
Stellen Sie die Riemenspannung anhand der
verschiedenen Excenter-Positionen
ein. Wir empfehlen Position B.
Adjust the belt tension by using the
different excenter positions. Default position
is B.
60 22 14 71 04 10
2x
71 03 06
2x
60 22 22
73 03 05
4x
60 22 21
2x
60 23 05
2x
60 23 01
2x
60 23 02
2x 70 01 07
2x
70 07 04
2x
71 03 08
4x
60 22 03
60 22 02
73 03 05
4x

6
Hinterachse-Rearsuspension
Bremse-Direct-V-Brakesystem
Excenter Set für #602204
Chassis VELOX V8 hart
Senkkopfschraube M4x10
Excentric Set for #602204
Hex. countersunk screw M4x10
Chassis VELOX V8 hard
Bremsbeläge
Halter Bremszug
Bremshebel rechts
Bremshebel links
Buchse für Bremshebel
Linsenkopfschraube M3x4
Linsenkopfschraube M3x8
Linsenkopfschraube M3x10
Brake pads
Brake wire linkage
Brake lever right
Brake lever left
Brake lever bushing
Hex. buttonhead screw M3x4
Hex. buttonhead screw M3x8
Hex. buttonhead screw M3x10
60 25 01
90 31 11
71 04 10
60 25 01
90 31 11
71 04 10
60 32 01
60 32 03
60 32 04
60 32 05
60 32 06
72 03 04
72 03 08
72 03 10
60 32 01
60 32 03
60 32 04
60 32 05
60 32 06
72 03 04
72 03 08
72 03 10
2+2
1
2
2+2
1
2
1+1
2
1
1
2
2
2
2
1+1
2
1
1
2
2
2
2
BAG3
BAG3
STEP1
STEP2
60 25 01
2x
71 04 10
2x
90 31 11
60 32 03
2x
60 32 01
2x
72 03 08
2x
60 32 04
60 32 05
60 32 06
2x
72 03 10
2x
72 03 04
2x Achten Sie darauf, dass die Bremsbeläge mit der
Rückseite an den Bremshebel gedrückt werden müssen,
wenn Sie diese montieren.
When you assemble the brakepads make sure that the
backside is pressed against the brakelevers.
Die Bremshebel müssen sich leicht
bewegen lassen.
The brakelevers must be free-
moving.
60 25 01
60 25 01
60 25 01
180°
Lower position
Center position
Upper position
Empfohlene Position
Default position

7
Dampferbruckehinten-Rearshocktower
LagerbockeGetriebe-Bulkheadsgearbox
RiemenraderGetriebewelle-pulleys2-speed-shaft
Stoßdämpferbrücke hinten Carbon
Heckplatte schmal
Senkkopfschraube M3x8
Senkkopfschraube M3x10
Getriebewelle
Riemenradadapter '09
Riemenrad 18 Z '09
Riemenrad 20 Z '09
E-Clips 8mm
Gewindestift M3x5
Lagerbock Getriebe r/l ´11
Senkkopfschraube M3x10
Kugellager 6x13x5
Shocktower rear carbon
Rear panel narrow
Hex. countersunk screw M3x8
Hex. countersunk screw M3x10
Shaft 2-speed
Pulley adapter '09
Pulley 18 T '09
Pulley 20 T '09
Circlip 8mm
Allen set screw M3x5
Bulkhead gearbox r/l ‘11
Hex. countersunk screw M3x10
Ball-bearing 6x13x5
60 33 02
60 33 11
71 03 08
71 03 10
60 35 06
60 35 11
60 35 13
60 35 15
76 01 08
73 03 05
60 34 21
71 03 10
79 06 135
60 33 02
60 33 11
71 03 08
71 03 10
60 35 06
60 35 11
60 35 13
60 35 15
73 03 05
76 01 08
60 34 21
71 03 10
79 06 135
1
1
2
4
1
2
1+1
1
2
2
2
4
2
1
1
2
4
1
2
1+1
1
2
2
2
4
2
BAG3
BAG3
BAG3
STEP3
STEP4
STEP5
71 03 08
2x
60 33 11
71 03 10
4x
60 33 02
Lösen Sie die Schrauben 71 03 06 und 71 04 10
aus Bag 2 Step 2 und Bag 3 Step 1.
Loosen the screws 71 03 06 and 71 04 10
from Bag 2 Step 2 and Bag 3 Step 1.
Ziehen Sie die Schrauben aus wieder an.
Tighten the screws from again.
71 03 10
4x
79 06 135
2x
60 34 21
2x
60 35 06
76 01 08
60 35 13
60 35 1173 03 05
76 01 08
73 03 05
60 35 11
60 35 15
Kontrollieren Sie die Position
Check orientation

8
2-GangGetriebe-2-Speedbox
2-GangGetriebe-2-Speedbox
2-Gang Feder + Kugeln
2-Gang Kupplungsbelag
2-Gang Mitnehmer
2. Gang Aufnahme
1. Gang Aufnahme
Zahnrad 2. Gang 46 Z
Zahnrad 1. Gang 49 Z
Senkkopfschraube M3x6
Linsenkopfschraube M3x12
Gewindestift M3x5
Kugellager 10x15x4 mit Bund
2-Speed accessories
2-speed clutch shoe
2-speed adapter
2-speed clutch bell
2-speed one-way
2nd gear 46 T
1st gear 49 T
Hex. countersunk screw M3x6
Hex. buttonhead screw M3x12
Allen set screw M3x5
Ball-bearing 10x15x4 flanged
E-Clips 6mm
Sicherungsstift 2,5 x 12mm Circlip 6mm Pin 2,5x12mm
60 41 01
60 41 02
60 41 03
60 41 04
60 41 05
60 41 46
60 41 49
71 03 06
72 03 12
73 03 05
79 10 15B
60 41 01
60 41 02
60 41 03
60 41 04
60 41 05
60 41 46
60 41 49
71 03 06
72 03 12
73 03 05
79 10 15B
76 01 06
77 25 12 76 01 06 77 25 12
2+2
2
1
1
1
1
1
6
2
2
2
2+2
2
1
1
1
1
1
6
2
2
2
1
11 1
BAG4
BAG4
STEP1_1
STEP1_2
60 41 01
2x
60 41 03
72 03 12
2x
73 03 05
2x
60 41 02
2x
71 03 06
6x
60 41 49
60 41 46
60 41 04
60 41 05
Ziehen Sie die Schraube so an, dass
der Schraubenkopf nicht aus dem
Kupplungsbelag heraussteht.
Tighten the srew until the button-
head is aligned to the clutch shoe
like shown in the picture.
Stellen Sie sicher, dass ein minimaler
Abstand zwischen den Kupplungsbacken
und der Kupplungsglocke ist.
Make sure there is a minimal gap
between the clutch shoe and the clutch
bell.
Reinigen Sie Kupplungsglocke und Kupplungs-
beläge so, dass sich keine rutschigen
Rückstände darauf befinden.
Clean the clutch bell and the clutch shoes. The
parts must be free of grease.
77 25 12 76 01 06
Step 1_1
TL
TL

9
Querlenkerhintenunten-Rearlowerwishbones
Stabilisatorhinten-Rearanti-rollbar
Querlenkerhintenunten-Rearlowerwishbones
Querlenker hinten unten (r+l)
Dämpferhalter hinten schmal links
Dämpferhalter hinten schmal rechts
Kugelkopf D6
Senkkopfschraube M3x8
Linsenkopfschraube M3x8
Gewindestift M4x8
Lower wishbone rear (r+l)
Shock mount rear narrow left
Shock mount rear narrow right
Pivot ball D6
Hex. countersunk screw M3x8
Hex. buttonhead screw M3x8
Allen set screw M4x8
R/L Gewindestab Stabi kurz
Stabilisator hinten mittel 2,6mm
Buchse Kugellager Stabi
Kugelkopf D6 Stabi
Kugelpfannen 6mm kurz
Gewindestift M3x3
Kugellager 5x8x2,5
R + L Turnbuckle anti-roll bar short
Anti-roll bar rear medium 2,6mm
Bushing rear anti-roll bar
Pivotball anti-roll bar 6mm
Balljoint 6mm short
Allen set screw M3x3
Ball-bearing 5x8x2,5
Drehachsen hinten unten
Excenter Set für #603301
Linsenkopfschraube M3x4
Hinge pins lower rear
Excentric set for #603301
Hex. buttonhead screw M3x4
60 43 01
60 43 13
60 43 14
70 01 06
71 03 08
72 03 08
73 04 08
60 43 01
60 43 13
60 43 14
70 01 06
71 03 08
72 03 08
73 04 08
60 45 01
60 45 05
60 45 10
70 01 16
70 07 02
73 03 03
79 05 08
60 45 01
60 45 05
60 45 10
70 01 16
70 07 02
73 03 03
79 05 08
60 44 01
60 44 02
72 03 04
60 44 01
60 44 02
72 03 04
1+1
1
1
4
2
4
2
1+1
1
1
4
2
4
2
2
1
2
2
4
4
2
2
1
2
2
4
4
2
2
2+2
2
2
2+2
2
BAG4
BAG4
BAG4
STEP2
STEP4
STEP3
Ziehen Sie diese Schrauben erst im nächsten Step
an.
These screws should be tightened in the next Step.
73 04 08
2x
60 43 13
60 43 14
70 01 06
4x
60 43 01
1+1
72 03 08
4x
71 03 08
2x
72 03 04
2x
60 44 02
2x
60 44 01
2x
60 45 05
79 05 08
2x
60 45 01
2x
60 45 10
2x
70 01 16
2x
70 07 02
4x
73 03 03
4x
37mm
5mm
5mm
60 25 01
60 25 01
60 25 01
180°
Lower position
Center position
Upper position
Empfohlene Position
Default position

Stabilisatorhinten-Rearanti-rollbar
Achsschenkelhinten-Rearuprights
Radachse hinten
Halter Heckbrücke
Achsschenkel hinten '09
Linsenkopfschraube M3x12
Gewindestift M3x3
Gewindestift M3x16
Sicherungsring 12mm
Kugellager 12x21x5
Wheel-axle rear
Body mount arms rear
Upright rear '09
Hex. buttonhead screw M3x12
Allen set screw M3x3
Allen set screw M3x16
Retaining ring 12mm
Ball-bearing 12x21x5
60 51 01
60 51 03
90 51 02
72 03 12
73 03 03
73 03 16
76 02 12
79 12 215
60 51 01
60 51 03
90 51 02
72 03 12
73 03 03
73 03 16
76 02 12
79 12 215
2
2
2
4
4
2
2
4
2
2
2
4
4
2
2
4
BAG4
BAG5
STEP4
STEP1
Zwischen der 2-Gangglocke und dem Stabilisator muss ein
kleiner Abstand sein! Dieser ergibt sich aber automatisch,
wenn der Stabi mittig montiert ist.
When mounting the rear anti-roll bar in the middle there
should be a gap between the 2-speed-bell and the anti-roll
bar.
R+L
Dieser Step muss zwei Mal gebaut
werden.
Build this Step two times.
60 51 01
2x
79 12 215
4x
72 03 12
4x
73 03 03
4x
73 03 16
2x
60 51 03
2x
76 02 12
2x
90 51 02
2x
6mm
Die Halter Heckbrücke müssen sich leicht bewegen
lassen.
The body mount arms should be free moving.
10

Achsschenkelhinten-Rearuprights
Heckbrucke-Bodymountrear
Mutter Pivotball
Pivotball
Antriebswellen hinten
Distanzscheibe M3x2mm
Adjusting nut Pivotball
Pivotball long
Driveshaft rear
Shims M3x2
Heckbrücke Kunststoff
Spezialschraube für Heckbrücke
Zentrierplatte Kohlefaser
Zentrierpin Heckbrücke
Drehachsen Heckbrücke
Senkkopfschraube M3x8
Linsenkopfschraube M3x8
Body mount rear
Nylonscrew M6 body mount rear
Centering plate carbon
Centering pin body mount rear
Hinge pins body mount rear
Hex. countersunk screw M3x8
Hex. buttonhead screw M3x8
60 52 01
60 52 03
60 52 04
75 03 02
60 52 01
60 52 03
60 52 04
75 03 02
60 53 01
60 53 02
60 53 03
60 53 04
60 53 05
71 03 08
72 03 08
60 53 01
60 53 02
60 53 03
60 53 04
60 53 05
71 03 08
72 03 08
4
4
2
2
4
4
2
2
1
2
1
1
2
2
1
1
2
1
1
2
2
1
BAG5
BAG5
STEP2
STEP3
60 52 03
4x
60 52 04
2x
75 03 02
2x
60 52 01
4x
6,0mm
4,0mm
R+L
Dieser Step muss zwei Mal gebaut
werden.
Build this Step two times.
Grease
Grease
Stellen Sie sicher, dass sich alle Gelenke frei bewegen.
Make sure that all pivotballs are moving free.
60 53 02
2x
71 03 08
2x
72 03 08
60 53 04
60 53 03
60 53 05
2x
60 53 01
11

12
Schnellwechselhebel-Quick-changelever
MittelbockRadioplatte-Radioplatemount
Feder Schnellwechselhebel
Schnellwechselhebel hinten
Gewindestift M3x3
Sicherungsstift 3x22mm
Springs quickchange lever
Quick-change lever rear
Allen set screw M3x3
Pin 3x22mm
Überrollbügel
Riemenspanner Mitte
Mittelbock Radioplatte ´11
Halter Riemenspanner Carbon ´11
Bremszughalter Radioplatte
Senkkopfschraube M3x6
Senkkopfschraube M4x10
Linsenkopfschraube M3x10
Linsenkopfschraube M3x16
Gewindestift M3x5
Distanzscheibe M3x1mm
Kugellagerset Riemenspanner
Roll bar
Middle belt tensioner
Radioplate mount '11
Belt tensioner mount carbon '11
Brakewire-support radioplate
Hex. countersunk screw M3x6
Hex. countersunk screw M4x10
Hex. buttonhead screw M3x10
Hex. buttonhead screw M3x16
Allen set screw M3x5
Shims M3x1
Ball-bearing set belt tensioner
60 54 01
60 54 02
73 03 03
77 03 22
60 54 01
60 54 02
73 03 03
77 03 22
60 55 01
60 55 03
60 55 22
60 55 25
60 81 03
71 03 06
71 04 10
72 03 10
72 03 16
73 03 05
75 03 01
79 00 01
60 55 01
60 55 03
60 55 22
60 55 25
60 81 03
71 03 06
71 04 10
72 03 10
72 03 16
73 03 05
75 03 01
79 00 01
2
2
2
2
2
2
2
2
1
1+1
1
1
1+1
2
2
1
1
2
1
2+1
1
1+1
1
1
1+1
2
2
1
1
2
1
2+1
BAG5
BAG5
STEP4
STEP5
R+L
Dieser Step muss zwei Mal gebaut
werden.
Build this Step two times.
77 03 22
2x 60 54 01
2x
60 54 02
2x
73 03 03
2x
79 00 01
60 55 03
75 03 01
72 03 16
60 55 01
60 55 22
72 03 10
71 04 10 60 55 25
71 03 06
2x
60 81 03
1+1
73 03 05
2x
2x

Lagerbockmitte-Middlebearingblock
Freilaufvorne-Onewayfront
Lagerbockevorne-Frontbulkheads
Riemenradadapter ‘09
Riemenrad 18 Z ‘09
Lagerbock Mitte
Welle Lagerbock Mitte
Riemenrad 26 Z ‘09
Riemen vorne 210mm
Linsenkopfschraube M3x6
Linsenkopfschraube M3x8
Gewindestift M3x5
E-Clips 8mm
Kugellager 6x13x5
Antriebswellenmitnehmer
Distanzscheiben Mitnehmer
Freilauf vorne
Riemenrad für Freilauf 27 Z ‘09
Sicherungsring 14mm
Kugellager 12x18x4
Lagerbock vorne rechts
Lagerbock vorne links
Senkkopfschraube M4x8
Pulley adapter ‘09
Pulley 18 T ‘09
Middle bearing block
Shaft middle bearing block
Pulley 26 T ‘09
Front belt 210mm ‘09
Hex. buttonhead screw M3x6
Hex. buttonhead screw M3x8
Allen set screw M3x5
Circlip 8mm
Ball-bearing 6x13x5
Driveshaft carrier
Shims driveshaft carrier
Oneway front
Pulley for oneway 27 T ‘09
Retaining ring 14mm
Ball-bearing 12x18x4
Bulkhead front right
Bulkhead front left
Hex. countersunk screw M4x8
60 35 11
60 35 13
60 61 08
60 61 09
60 61 15
60 61 17
72 03 06
72 03 08
73 03 05
76 01 08
79 06 135
60 62 01
60 62 02
60 62 05
60 62 13
76 02 14
79 12 184
60 63 01
60 63 02
71 04 08
60 35 11
60 35 13
60 61 08
60 61 09
60 61 15
60 61 17
72 03 06
72 03 08
73 03 05
76 01 08
79 06 135
60 62 01
60 62 02
60 62 05
60 62 13
76 02 14
79 12 184
60 63 01
60 63 02
71 04 08
2
1+1
1
1
1+1
1
1
2
2
2
2
2
2
1
1+1
1
2
1
1
6
2
1+1
1
1
1+1
1
1
2
2
2
2
2
2
1
1+1
1
2
1
1
6
BAG6
BAG6
BAG6
STEP1
STEP2
STEP3
60 62 01
2x
79 12 184
2x
60 62 13
60 62 05
76 02 14
60 62 02
2x
13
Stellen Sie die Riemenspannung so ein, dass
dieser nicht über die Zähne der
Riemenräder rutschen kann.
The belttension should be so strong that
the belt can‘t jump over the teeth.
76 01 08
60 35 13
60 35 1173 03 05 60 61 15
76 01 08
60 35 11
73 03 05
Kontrollieren Sie die Position
Check orientation
Kontrollieren Sie die Position
Check orientation
Kontrollieren Sie die Position
Check orientation
60 61 17
72 03 06
72 03 08
2x
60 61 08
60 61 09
79 06 135
2x
71 04 08
6x
60 63 02
60 63 01

14
Querlenkerhalterunten-lowerhingepinbracket
Querlenkervorneunten-Lowerfrontwishbones
Querlenkerhalter vorne #1
Querlenkerhalter vorne #2
Buchse Drehachse vorne unten
Senkkopfschraube M4x8
Gewindestift M4x12
Hinge pin bracket lower front #1
Hinge pin bracket lower front #2
Bushing hinge pin lower front
Hex. countersunk screw M4x8
Allen set screw M4x12
Stabischwert vorne male
Querlenker vorne unten (r+l)
Stabi Kunststoffteile vorne
Stabischwert vorne female
Linsenkopfschraube M3x16
Gewindestift M3x5
Gewindestift M3x12
Anti-roll bar blade male
Wishbone lower front (r+l)
Anti-roll bar plastic parts
Anti-roll bar blade female
Hex. buttonhead screw M3x16
Allen set screw M3x5
Allen set screw M3x12
60 64 01
60 64 02
60 64 03
71 04 08
73 04 12
60 64 01
60 64 02
60 64 03
71 04 08
73 04 12
60 65 01
60 65 02
60 65 03
60 66 01
72 03 16
73 03 05
73 03 12
60 65 01
60 65 02
60 65 03
60 66 01
72 03 16
73 03 05
73 03 12
2
2
4
4
2
2
2
4
4
2
1
1+1
2+2+2
1
2
2
2
1
1+1
2+2+2
1
2
2
2
BAG6
BAG6
STEP4
STEP5_1
60 64 02
60 64 01
60 64 01
60 64 02
71 04 08
4x
73 04 12
2x
60 64 03
4x
60 65 03
2x
60 65 02
1+1
73 03 12
2x
60 66 01 60 65 01
73 03 05
2x
72 03 16
2x
3mm
3mm

15
Querlenkervorneunten-Lowerfrontwishbones
Frontrammer-Frontbumper
Karosseriehaltervorne-Bodymountfront
Distanzstück für Querlenker vorne unten
Drehachsen vorne unten
Gewindestift M3x5
Spacer front lower wishbone
Hinge pins lower front
Allen set screw M3x5
Frontrammer
Senkkopfschraube M3x10
Senkkopfschraube M4x12
Stopmutter M3 schwarz
Stopmutter M4 schwarz
Front bumper
Hex. countersunk screw M3x10
Hex. countersunk screw M4x12
Self-locking nut M3 black
Self-locking nut M4 black
Karosseriehalter
Karosseriehalterplatte
Senkkopfschraube M3x8
Linsenkopfschraube M4x10
Body mounts front
Body mount plate front
Hex. countersunk screw M3x8
Hex. buttonhead screw M4x10
60 67 01
60 67 02
73 03 05
60 67 01
60 67 02
73 03 05
60 71 01
71 03 10
71 04 12
74 03 00
74 04 00
60 71 01
71 03 10
71 04 12
74 03 00
74 04 00
60 72 01
60 72 02
71 03 08
72 04 10
60 72 01
60 72 02
71 03 08
72 04 10
2
2
2
2
2
2
1
2
2
2
2
1
2
2
2
2
2
1
2
2
2
1
2
2
BAG6
BAG7
BAG7
STEP5_2
STEP1
STEP2
60 67 02
2x 73 03 05
2x
60 67 01
2x
60 71 01
74 04 00
2x
71 04 12
2x
74 03 00
2x
71 03 10
2x
60 72 02
72 04 10
2x
60 72 01
2x 71 03 08
2x

16

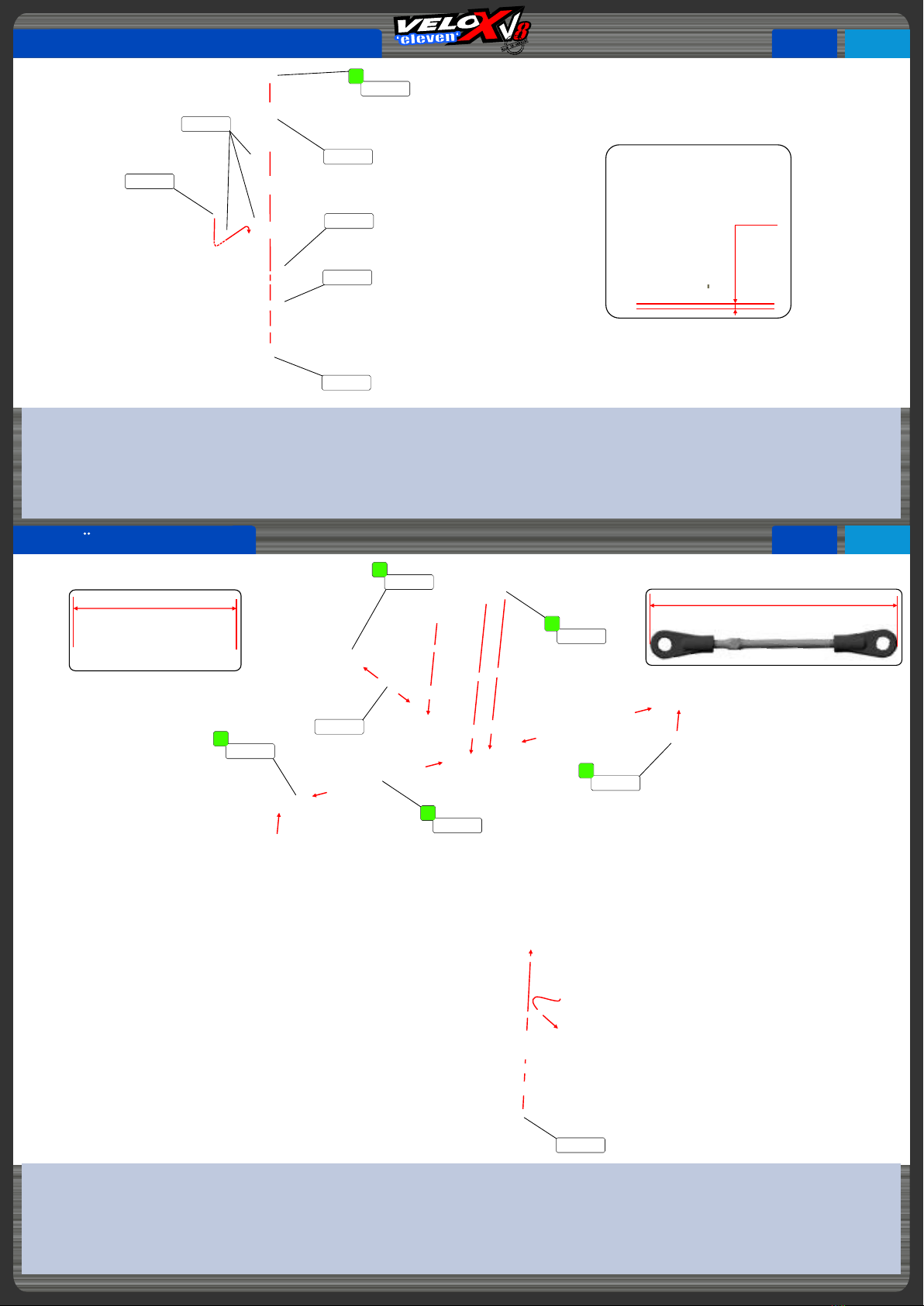

EinstellbarerServoSaver-Adjustableservosaver
Lenkgestange-Steeringlinkage
Hülse Servo saver
Einstellbarer Servo-Saver Kunststoffteile
Feder Servosaver
Servo Saver Achse
Mutter Federvorspannung
Linsenkopfschraube M3x8
Kugellager 6x10x3
Servo saver tube
Servo saver plastic parts
Preload spring servo saver
Servo saver shaft
Preload adjust. nut
Hex. buttonhead screw M3x8
Ball-bearing 6x10x3
R + L Spurstange Achsschenkel
Kugelkopf D6
Kugelpfannen 6mm kurz
Kugelpfanne 6mm lang
Senkkopfschraube M3x8
Linsenkopfschraube M4x6
Gewindestift M3x16
R + L Turnbuckle steering
Pivot ball D6
Balljoint 6mm short
Balljoint 6mm long
Hex. countersunk screw M3x8
Allen set screw M3x16
Hex. buttonhead screw M4x6
60 73 01
60 73 02
60 73 05
60 73 07
81 13 03
72 03 08
79 06 103
60 73 01
60 73 02
60 73 05
60 73 07
81 13 03
72 03 08
79 06 103
60 74 01
70 01 06
70 07 02
70 07 03
71 03 08
72 04 06
73 03 16
60 74 01
70 01 06
70 07 02
70 07 03
71 03 08
72 04 06
73 03 16
1
1+1+1
1
1
1
1
2
1
1+1+1
1
1
1
1
2
2
5
2
4
3
1
1
2
5
2
4
3
1
1
BAG7
BAG7
STEP3
STEP4
60 73 02
72 03 08
79 06 103
2x
60 73 01
60 73 05
81 13 03
60 73 07
1,5mm
70 01 06
5x
60 74 01
2x
71 03 08
3x
70 07 02
2x
70 07 03
4x 73 03 16
37mm 85,5mm
72 04 06

17
Elektronikhalter-Electronictray
Radioplatte-Radioplate
Elektronikhalter-Electronictray
Gewindeplatte Servo
Elektronikhalter
Kugelkopf D6
Senkkopfschraube M3x6
Linsenkopfschraube M3x6
Linsenkopfschraube M3x8
Linsenkopfschraube M3x10
Tankhalterstifte
Halter Resorohrfeder
Radioplatte ´11
Flexschiene
Halter Umlenkhebel
Senkkopfschraube M3x6
Senkkopfschraube M4x8
Linsenkopfschraube M3x6
Linsenkopfschraube M3x8
Empfängerbox
Antennenröhrchen + Kappe
Senkkopfschraube M2x20
Senkkopfschraube M3x8
Servo holder
Electronic tray
Pivot ball D6
Hex. countersunk screw M3x6
Hex. buttonhead screw M3x6
Hex. buttonhead screw M3x8
Hex. buttonhead screw M3x10
Mounting-pins fueltank
Muffler spring mount
Radioplate ‘11
Flex bracket
Bushing Throttle lever
Hex. countersunk screw M3x6
Hex. countersunk screw M4x8
Hex. buttonhead screw M3x6
Hex. buttonhead screw M3x8
Receiver box
Antenna rod + cap
Hex. countersunk screw M2x20
Hex. countersunk screw M3x8
40 83 02
60 82 21
70 01 06
71 03 06
72 03 06
72 03 08
72 03 10
60 81 02
60 81 06
60 81 21
60 81 27
60 81 28
71 03 06
71 04 08
72 03 06
72 03 08
60 82 21
60 84 02
71 02 20
71 03 08
40 83 02
60 82 21
70 01 06
71 03 06
72 03 06
72 03 08
72 03 10
60 81 02
60 81 06
60 81 21
60 81 27
60 81 28
71 03 06
71 04 08
72 03 06
72 03 08
60 82 21
60 84 02
71 02 20
71 03 08
2
1
2
1
1
2
8
2
1
1
1
1
1
1
2
2
1+1+1
1+1
4
2
2
1
2
1
1
2
8
2
1
1
1
1
1
1
2
2
1+1+1
1+1
4
2
BAG8
BAG8
BAG8
STEP1_1
STEP2
STEP1_2
60 82 21
72 03 06
71 03 06
72 03 10
8x
72 03 08
2x
70 01 06
2x
40 83 02
2x
Option 1 Option 2
60 84 02
Befestigen Sie den
Empfänger mit
doppelseitigem Klebeband
oder Ähnlichem.
Fix the Receiver with
double-sided tape or sth.
similar. 60 82 21
71 02 20
4x
71 03 08
2x
Servos und Servohörner sind nicht im Baukasten enthalten.
Falls Sie keine passenden Servoarme besitzen, empfehlen
wir folgende Shepherd Artikel:
Lenkservo: - 60 82 02 (Ko), 60 82 03 (Fu), 60 82 04 (Hi)
Gasservo: - 40 82 02 (Ko), 40 82 03 (Fu)
Servos and servo-arms are not included in the kit.
Recommended Shepherd Items:
Steering: - 60 82 02 (Ko), 60 82 03 (Fu), 60 82 04 (Hi)
Throttle: - 40 82 02 (Ko), 40 82 03 (Fu)
10°
71 04 08
60 81 21
60 81 06
60 81 28
71 03 06
60 81 02
2x
72 03 06
2x
72 03 08
2x
60 81 27
Nicht enthalten!
Not included!
Nicht enthalten!
Not included!

18
Radioplatte-Radioplate
Querlenkervorneoben-Frontupperwishbones
Senkkopfschraube M3x6
Senkkopfschraube M3x8
Linsenkopfschraube M3x6
Linsenkopfschraube M3x8
Kugellager 3x6x2,5 mit Bund
Hex. countersunk screw M3x6
Hex. countersunk screw M3x8
Hex. buttonhead screw M3x6
Hex. buttonhead screw M3x8
Ball-bearing flanged3x6x2,5
Querlenkerhalter vorne oben
Querlenker vorne oben
Querlenkerstifte vorne oben
Einstellclipse-Set Nachlauf
Senkkopfschraube M3x6
Gewindestift M3x5
Suspension bracket upper front r/l
Wishbone upper front
Hinge pins upper front
Caster spacer set
Hex. countersunk screw M3x6
Allen set screw M3x5
71 03 06
71 03 08
72 03 06
72 03 08
79 03 06B
71 03 06
71 03 08
72 03 06
72 03 08
79 03 06B
60 91 01
60 91 02
60 91 03
60 91 04
71 03 06
73 03 05
60 91 01
60 91 02
60 91 03
60 91 04
71 03 06
73 03 05
2
3
2
3
2
2
3
2
3
2
2
2
2
2
6
8
2
2
2
2
6
8
BAG8
BAG9
STEP3
STEP1
71 03 08
3x
71 03 06
2x
72 03 08
3x
79 03 06B
2x
72 03 06
2x
Fix
Flex
Entfernen Sie die Schrauben 72 03 08
um auf Flex umzubauen.
For Flex remove the screws 72 03 08.
60 91 04
2x
60 91 03
2x
60 91 01
2x
71 03 06
6x
60 91 02
2x
73 03 05
8x
Benutzen Sie 60 91 04 um den Nachlauf
einzustellen.
Use 60 91 04 to adjust the caster.

19
Antriebswellevorne-Driveshaftfront
Achsschenkelvorne-Uprightsfront
Achsschenkelvorne-Uprightsfront
Feder Schnellwechselhebel
Antriebswelle vorne
Buchse Antriebswelle
Radachse vorne
Schnellwechselhebel vorne
Gewindestift M3x3
Sicherungsstift 3x20mm
Sicherungsstift 2,5x12mm
Spring quickchange lever
Driveshaft front complete
Driveshaft insert hardened
Wheelaxle front
Quick-change lever front
Allen set screw M3x3
Pin 3x20mm
Pin 2,5x12mm
Achsschenkel vorne '09 (r+l)
Paßscheiben 12x16x0,1
Paßscheiben 12x18x0,3
Scheibe 12x16x0,5
Sicherungsring 12mm
Kugellager 12x21x5
Upright front '09 (r+l)
Adjusting shim 12x16x0,1
Adjusting shim 12x18x0,3
Adjusting shim 12x16x0,5
Retaining ring 12mm
Ball-bearing 12x21x5
Mutter Pivotball
Pivotball
Linsenkopfschraube M3x10
Distanzscheibe M3x2mm
Adjusting nut Pivotball
Pivotball
Hex. buttonhead screw M3x10
Shims M3x2
60 54 01
60 92 01
60 92 02
60 92 03
60 92 04
73 03 03
77 25 12
77 03 20
60 54 01
60 92 01
60 92 02
60 92 03
60 92 04
73 03 03
77 25 12
77 03 20
90 93 01
75 12 16
75 12 18
75 21 65
76 02 12
79 12 215
90 93 01
75 12 16
75 12 18
75 21 65
76 02 12
79 12 215
60 52 01
60 52 03
72 03 10
75 03 02
60 52 01
60 52 03
72 03 10
75 03 02
2
2
2
2
2
4
2
2
2
2
2
2
2
4
2
2
1+1
2
4
2
2
4
1+1
2
4
2
2
4
4
4
2
2
4
4
2
2
BAG9
BAG9
BAG9
STEP2
STEP3
STEP4
R+L
Dieser Step muss zwei Mal gebaut
werden.
Build this Step two times.
60 92 01
2x 77 25 12
2x
73 03 03
4x
60 92 02
2x 60 54 01
2x
60 92 03
2x
60 92 04
2x
77 03 20
2x
R+L
Dieser Step muss zwei Mal gebaut
werden. Die Achsschenkel sind mit einem
L=Links und R=Rechts markiert.
Build this Step two times. The uprights
are marked with L=left and R=right.
75 12 16
2x
90 93 01
1+1
75 12 18
4x 76 02 12
2x
79 12 215
4x
75 21 65
2x
R+L
Dieser Step muss zwei Mal gebaut
werden.
Build this Step two times.
Stellen Sie sicher, dass sich alle
Gelenke frei bewegen.
Make sure that all pivotballs are
free moving.
60 52 01
4x
60 52 03
4x
75 03 02
2x
72 03 10
2x
Grease
Approx. 2mm

20
Gas-/Bremsgestange-Throttle/Brakelinkage
Bremszug+Kanal-Brakewire+tube
Tank-Fueltank
Umlenkhebel
Verbindungsstück Bremszug
Gas-/Bremse-Anlenkungs Set
Kugelkopf D6
Stellring 2mm
Kugelpfanne Vergaser
Kugelpfannen 6mm kurz
Linsenkopfschraube M3x8
Linsenkopfschraube M3x12
Gewindestift M3x3
Gewindestift M3x16
Bremszug & Bremskanal
Rückstellfeder Bremse
Linsenkopfschraube M3x4
Kugellager 5x8x2,5
Brakewire & tube
Spring for brakelevers
Hex. buttonhead screw M3x4
Ball-bearing 5x8x2,5
Tank 125ccm, vormontiert
Volumen Einsätze Tank
Karosseriesplinte klein
Zylinderschraube M3x6
Zylinderschraube M3x14
O-Ring Kolbenstangen
Fueltank 125ccm, pre-assembled
Fuel tank inserts
Body-clips small
Hexagonsocket screw M3x6
Hexagonsocket screw M3x14
O-ring piston rod
60 82 21
61 01 01
61 01 02
70 01 06
70 02 02
70 07 01
70 07 02
72 03 08
72 03 12
73 03 03
73 03 16
61 02 01
61 02 03
72 03 04
79 05 08
61 02 01
61 02 03
72 03 04
79 05 08
61 03 01
61 03 08
70 05 02
70 30 06
70 30 14
78 01 03
61 03 01
61 03 08
70 05 02
70 30 06
70 30 14
78 01 03
1
1
1+2+1+1
1
2
1
2
1
1
4
1
1+1
1
1
2
1+1
1
1
2
1
1+1
2
1
1
2
1
1+1
2
1
1
2
BAG10
BAG10
BAG10
STEP1
STEP2
STEP3
72 03 04
61 02 01
1+1
61 02 03
79 05 08
2x
70 30 06 70 30 14
61 03 08
1+1
70 05 02
2x
78 01 03
2x
61 03 01
Volumen Einsätze Tank - Fuel tank inserts
70 01 06
60 82 21 73 03 16
61 01 01
70 07 02
2x
70 02 02
2x
61 01 02
73 03 03
4x 70 07 01
72 03 08
72 03 12
Bremse - Brake: 83mm Gas - Throttle: 95mm
Schneiden Sie das Gestänge in zwei Teile - Cut the linkage in two pieces
Throttle lever
Linkage brakewire
Linkage set throttle/brake
Pivot ball D6
Collar alu 2mm
Balljoint carburator
Balljoint 6mm short
Hex. buttonhead screw M3x8
Hex. buttonhead screw M3x12
Allen set screw M3x3
Allen set screw M3x16
60 82 21
61 01 01
61 01 02
70 01 06
70 02 02
70 07 01
70 07 02
72 03 08
72 03 12
73 03 03
73 03 16
1
1
1+2+1+1
1
2
1
2
1
1
4
1
