Kyosho INFERNO MP7.5 Sports 3 readyset User manual

THE FINEST RADIO CONTROL MODELS
R
No. 31192
●キットの他にそろえる物 REQUIRED FOR OPERATION
●プロポの準備 RADIO PREPARATION
●組立て前の注意 BEFORE YOU BEGIN
●ランナー付プラパーツ配置図 ARRANGEMENT OF PLASTIC PARTS ON RUNNERS
●本体の組立て ASSEMBLY
●セッティングガイド ADJUSTMENT
●取扱いの注意 OPERATING YOUR MODEL SAFELY
●分解図 EXPLODED VIEW
●スペアパーツ・オプションパーツリスト SPARE PARTS & OPTIONAL PARTS
2 〜3
3
4 〜5
6 〜7
8 〜25
25 〜26
27
31 〜33
34 〜37
目 次 INDEX
インファーノ MP‑7.5 スポーツ
※ご使用前にこの説明書を良くお読みになり十分に理解してください。
Before beginning assembly, please read these instructions thoroughly.
1/ 8 SCALE RADIO CONTROLLED
.21 ENGINE POWERED 4WD RACING BUGGY
安全のための注意事項
この無線操縦模型は玩具ではありません!
●この商品は高い性能を発揮するように設計されています。組立てに不慣れな方
は、模型を良く知っている人にアドバイスを受け確実に組立ててください。
●小さい部品があるので、組立て作業は幼児の手がとどかない所で必ずおこなっ
てください。
●動かして楽しむ場所は、万一の事故を考えて安全を確認してから、責任をもっ
てお楽しみください。
●組立てた後も、説明書がいつでも見られるように大切に保管してください。
This radio control model is not a toy!
※製品改良のため、予告なく仕様を変更する場合があります。 *SPECIFICATIONS ARE SUBJECT TO BE CHANGED WITHOUT NOTICE.※製品改良のため、予告なく仕様を変更する場合があります。
© 2002 KYOSHO CORPORATION／禁無断転載複製
INSTRUCTION MANUAL
組立／取扱説明書
INFERNO MP-7.5 SPORTS
UNDER SAFETY PRECAUTIONS
●First-time builders should seek the advice of experienced modellers
before beginning assembly and if they do not fully understand any
part of the construction.
●Assemble this kit only in places out of children's reach!
●Take care before operating this model.
You are responsible for this model's assembly and safe operation!
●Always keep this instruction manual ready at hand for quick
reference, even after completing the assembly.

1
２チャンネル２サーボ無線操縦機（プロポ）と電池ボックス
Minimum 2 channel radio with 2 servos, and battery box.
●送信機にはスティックタイプとハン
ドルタイプがありますが、お好みの
タイプを用意してください。
●リバーススイッチを使用する場合は、
プロポに付属の説明書を参考に設定
してください。
■スティックタイプ
Stick-type
2ch radio.
■ハンドルタイプ
Wheel-type
2ch radio.
■電池ボックス
Battery Box
●プロポセットに付いていると
きは必要ありません。
If already included with the
radio, no battery box needs
to be pur-chased separately.
■単３乾電池
AA-size Batteries
AAAA AAAA AAAA
■サーボ
Servo
■受信機
Receiver
16〜20mm
31〜41mm
31〜36mm
29〜32mm 43〜48mm
燃料と始動用具
Required for engine starting:
使用できるサーボ・受信機サイズ
Suitable servos & receiver
●模型用エンジンは専用のグロー燃料が必
要です。ガソリンや灯油は使用できませ
んので注意してください。また、グロー
燃料は揮発性が高く引火しやすいので取
扱いには十分注意してください。
●エンジン始動にはプラグを赤熱させるプ
ラグヒーターが必要です。
●Engines for R/C models require glow fuel.
Be careful not to purchase gasoline or
kerosene by mistake; both cannot be
used! Also, be very careful when han--
dling glow fuel which is hi-ghly inflamma--
ble and high-explosive!
●Besides glow fuel, engines also require
engine starting equipment. This compri-
ses a glow plug heater.
2
●Because there are stick-type and
wheel-type transmitters, use which
ever fits your convenience best.
●In case of using reverse switch, refer
to instruction manual included in the
radio set.
■筆
PAINT BRUSH
3
塗料と筆
Paint and Brush
ポリカカラー
POLYCA COLOR
No.2230
MicronLine Tape
KYOSHO
ミクロンラインテープ
MICRON LINE TAPE
マスキング、細部デザイン用伸縮自在テープです。
No.1841
1842
1843
1859
1860
(1mm x 5m)
(1.5mm x 5m)
(2.5mm x 5m)
(0.4mm x 8m)
(0.7mm x 8m)
Super-flexible tape for masking and detail designing
jobs.
D-フレックスカラーデカール
D FLEX COLOR DECAL
No.96701
伸縮自在の特殊素材で３次曲面
にもきれいに貼れる粘着シートです。
Self-adhesive super-flexible sheets that
bond to polycarbonate - even when
applied to curved surfaces.
マスキングカバーシート
MASKING SHEET
マスキングテープとビニール
シートが一体になった広範囲
マスク用テープです。
No.1947
For safe masking jobs, use this plastic masking
sheet featuring one self-adhesive edge.
京商スプレーカラー
KYOSHO SPRAY COLOR
No.76301〜76711
●ボディの塗装には塗料が必要です。
京商ではモデル用塗料、スプレーを
用意していますのでご利用ください。
●For painting the body, use Kyosho
paints for models!
ガソリンや灯油は
使用禁止
WARNING: Gasoline
or kerosene cannot
be used.
警告
地上用（自動車用）のプロポ（2チャンネル2サーボ仕様）セットを
必ず使用してください。（地上用以外使用禁止）
CAUTION: Only use a surface radio with 2 channels and 2 servos!
注意
CAUTION: Before
using spray colors,
always read their
explanations!
スプレーカラーを
使用する場合、缶
の説明を良く読ん
でください。
注意
S
P
R
A
Y
C
O
L
O
R
R
K
Y
O
S
H
O
F
U
E
L
P
R
O
F
F
P
A
I
N
T
2

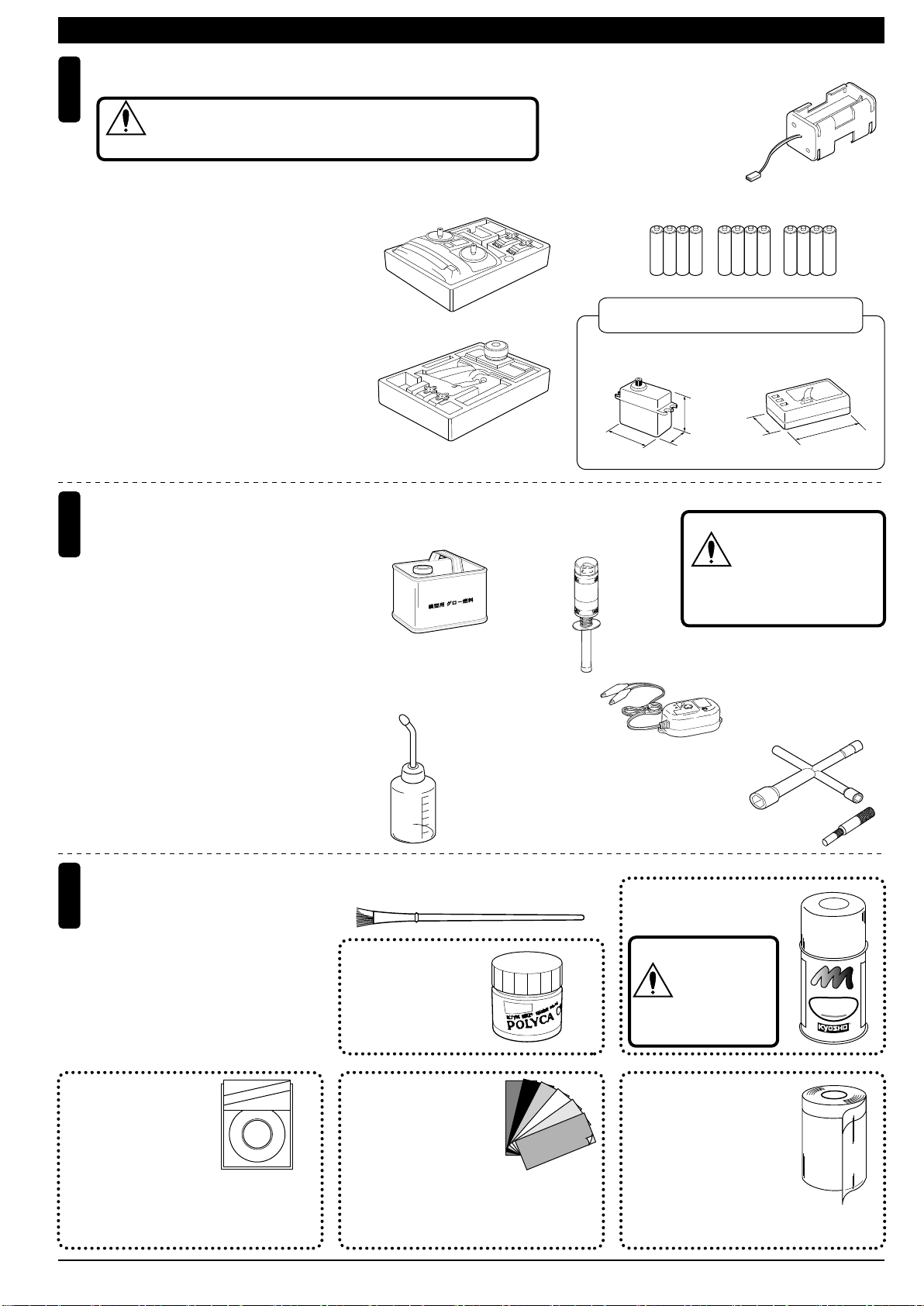

キットの他にそろえる物（１）REQUIRED FOR OPERATION (1)
■燃料ポンプ
Fuel Bottle
■模型用グロー燃料
Glow engine fuel only.
No.96422
クイックフュールポンプ
Quick Fill Fuel Bottle
No.73403
BPチームパワー
（1／8オフロード用）
R/C Model Fuel
■プラグヒーター
Plug Heater
No.695143
スパークブースター
Spark Booster
No.695142
DC急速充電器
DC Quick Charger
No.80312
ロッキングジグ／レンチ
Locking Jig & Wrench
■プラグレンチ
Plug Wrench
R/C Model Fuel

4
組立てに必要な工具
Tools required
■カッターナイフ
Sharp Hobby Knife
■＋ドライバー（大、中、小）
Phillips Screwdriver (L.M.S)
■ラジオペンチ
Needle Nose Pliers
■キリ
Awl
■ニッパー
Wire Cutters

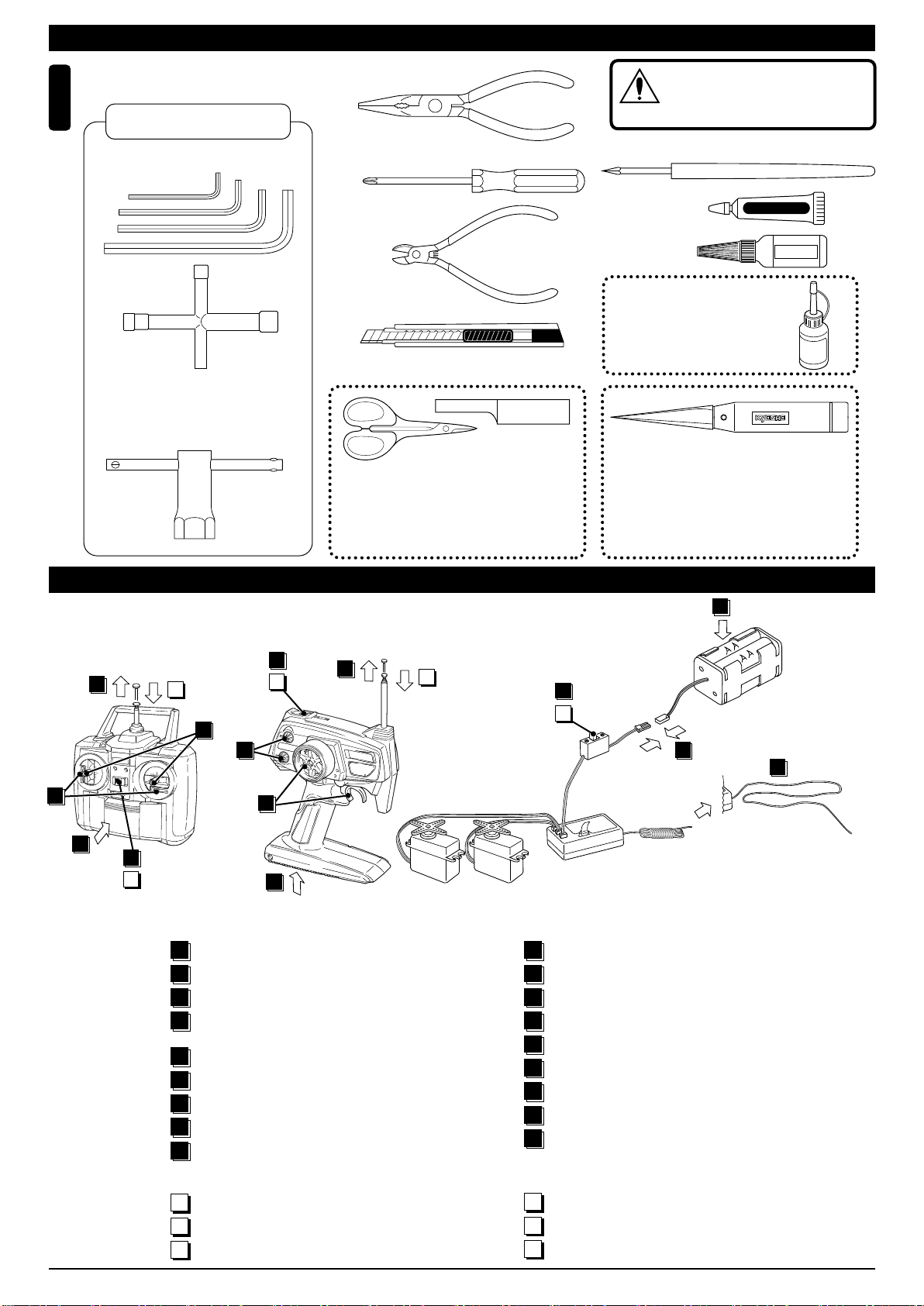

●プロポを下の順序にしたがってセットします。
Set up the radio control system as indicated below.
RUBBER CEMENT
■ゴム系接着剤
Rubber Cement
■ネジロック剤
Screw Cement
●プラグレンチとして使用できます。
●Can be Used as plug wrench.
LOCTITE
単3乾電池をセットする。（電池ボックス）
1
アンテナをのばす。（送信機）
2
3
4
アンテナをのばす。（受信機）
5
トリムを中央にセットする。
6
スイッチを入れる。（送信機）
7
スイッチを入れる。（受信機）
8
スティックを動かしてサーボが動いているか確認。
9
スイッチを切る。（受信機）
10
スイッチを切る。（送信機）
アンテナを縮める。（送信機）
11
12
単3乾電池をセットする。（送信機）
単3乾電池をセットした電池ボックスの
コネクターをつなぐ。
●始める時
●終わる時
Insert AA-size dry batteries. (Battery Box)
1
Extend the antenna. (Transmitter)
2
3
4
Extend the antenna. (Receiver)
5
Center the trims.
6
Switch on the transmitter.
7
Switch on the receiver.
8
Make sure the servos move according to
your transmitter inputs.
9
Switch off the receiver.
10
Switch off the transmitter.
Retract the antenna. (Transmitter)
11
12
Insert AA-size dry batteries. (Transmitter)
Connect the battery box.
●START
●FINISH
5
4
3
8ON
OFF
10
▲受信機
Receiver
▲スイッチ
Switch
▲サーボ
Servo
使用する工具の取扱いには、十分
注意してください。
CAUTION: Handle tools carefully!
注意
No.695101
下穴加工が不要で、直接1mm〜15mmの穴あけ
ができる工具です。
No need to pre-drill!
Drills neat 1mm to 15mm holes directly!
ラウンドカッター＆サンダー
ROUND CUTTER & SANDER
No.1829
ボディのカット、仕上げ用。曲線部分も楽
に作業ができます。
For trimming bodies. Cutting along curved
lines never was so easy!
3
キットの他にそろえる物（２）REQUIRED FOR OPERATION (2)
プロポの準備 RADIO PREPARATION
キットに入っている工具
TOOLS INCLUDED
■十字レンチ
Cross Wrench
■十ホイールレンチ
Cross Wheel Wrench
■六角レンチ（1.5mm, 2mm, 2.5mm, 3mm）
Hex Wrench (1.5mm, 2mm, 2.5mm, 3mm)
ナイフエッジリーマー
KNIFE EDGE REAMER
KYOSHO スペシャルグルー
KYOSHO Special Glue
No.96154
瞬間接着剤
Instant Glue
KYOSHO Special Glue
1
1
2
12
2
12
送信機
Transmitter
▲
6
ON
OFF
ON
OFF
11
7
11
7
9
9
6

1
組立てる前に説明書を良く読んで、おおよその構造を理解してから組立てに入ってください。
Read through the manual before you begin, so you will have an overall idea of what to do.
R
L
キットの内容をお確かめください。万一不良、不足がありましたら、お買い求めの販売店にご相談いただくか、当社「ユーザー相談室」までご連絡ください。
Check all parts. If you find any defective or missing parts, contact your local dealer or our Kyosho Distributor.
2
説明書の見かた
How to read the instruction manual:
3
No.4, No.5, No.6
5 x 10mm メタル
Metal Bushing
4
キングピン
King Pin
4
5.8mm ピロボール（黒）
Pillow Ball (Black)
2
3
6
小物部品の名前、原寸図、使用数。
Key Number, Part Name, True-to-scale
Diagram, Quantity Used
説明書内では多くのマークが使用
されています。マークに注意して
組立てを進めてください。
This instruction manual uses seve-
ral symbols. Please note them
during the entire assembly.
キット内の部品は、ビス類を除いてキー
No.が付けられています。スペアパーツを
購入する時はキーNo.を参照して下さい。
All parts except screws are identified by
key numbers. For purchasing spare parts,
find the key no. of the part needed in the
spare part list and refer to the left column
to look up the corresponding order no.
説明書に使われているマーク
Symbols used throughout the instruction manual, comprise:
4
エポキシ接着剤で接着する。
Apply epoxy glue.
瞬間接着剤で接着する。
Apply instant glue (CA glue, super glue).
グリスを塗る。
Apply grease.
ネジロック剤を塗る。
Apply threadlocker (screw cement).
２セット組立てる（例）。
Assemble as many times as
specified (here: twice).
x2
左右同じように組立てる。
Assemble left and right sides
the same way.
原寸図
True-to-scale diagram.
別購入品
Must be purchased separately!
仮止め。
Temporarily tighten.
余分をカットする。
Cut off excess.
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
可動するように組立てる。
Ensure smooth non-binding
movement while assembling.
注意して組立てる所。
Pay close attention here!
4
5
64
5
1
7
58
2
使用する袋詰。
Part bags used.
番号の順に組立てる。
Assemble in the specified
order.
フロントサスペンション
Front Suspension
1
2mm
ゴム系接着剤で接着する。
Apply rubber cement.
〔説明例 Example〕
BRG001
オプションのベアリングの品番。
例 : No.BRG001
Ball bearings are optional!
(with optional part no.)
をカットする。
Cut off shaded portion.
4
組立て前の注意（１） BEFORE YOU BEGIN (1)

TPビスは、部品にネジを切りながらしめつけるビスです。しめこみが固い場合がありますが、
部品が確実に固定されるまでしめこんでください。ただし、しめすぎるとネジがきかなくなり
ますので、部品が変形するまでしめないでください。
Self-tapping (TP) screws cut threads into the parts when being tightened. Excessive force may
permanently damage parts when tightening TP screws. It is recommended to stop tightening when
the part is attached or when some resistance is felt after the threaded portion enters the plastic.
6
ビスがきかない
The threads are stripped.
しめすぎ
Overtightened.
Correct
Wrong
キットには、形や長さが違うビスや小物部品が多く入っています。説明書には原寸図がありますので確認してから組立ててください。
また、ビス類は多めに入っているものもありますので、予備としてお使いください。
This kit contains screws and hardware in different metric sizes and shapes.
Before using them, check the screws on the true-to-scale diagrams on the left side in each assembly step. Some screws are extras.
5
●ビスの種類 SCREWS
ビス Screw
キャップビス
Cap Screw
3x12mm サラビス
F/H Screw
TPビス
Self-tapping (TP) Screw
TPサラビス
TP F/H Screw
セットビス
Set Screw
●小物部品のサイズ例 OTHER HARDWARE
3x12mm ビス
Screw
3mm
12mm
3mm
12mm
サラビス
Flat Head (F/H) Screw
3mm ワッシャー・ナット
Washer・Nut
3mm
5x10mm メタル・ベアリング
Metal Bushing・Bearing
5mm
10mm
3mm
E3 Ｅリング
E-ring
6.8mm ピロボール
Pillow Ball
6.8mm
5
MEMO
組立て前の注意（２） BEFORE YOU BEGIN (2)

No.2
6
70
74
41
41
72 29
29
25
24
31
31
30
28
37
36 34
35
36
Use the parts within the dotted lines as tunning options.
Shaded parts are not used.

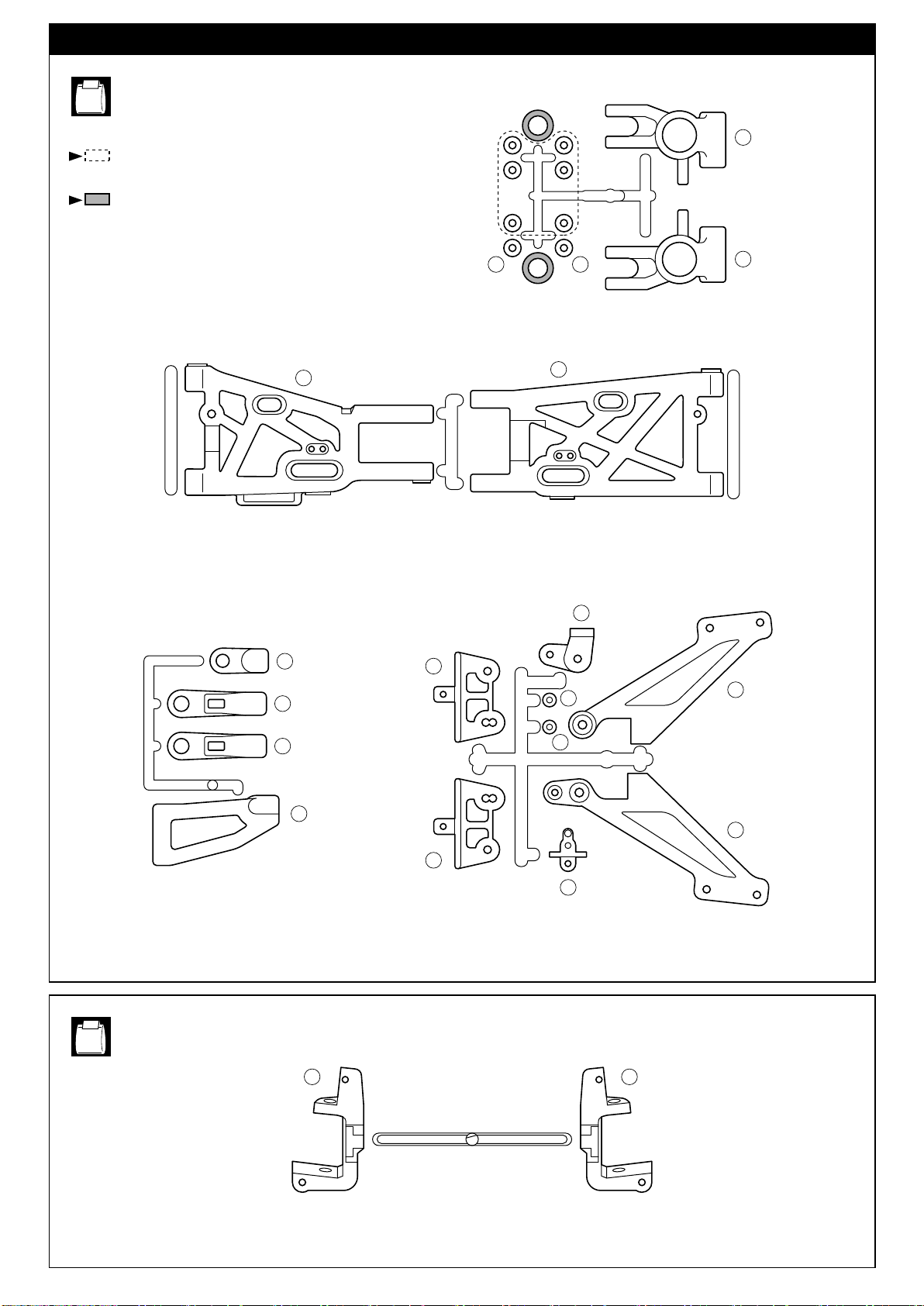

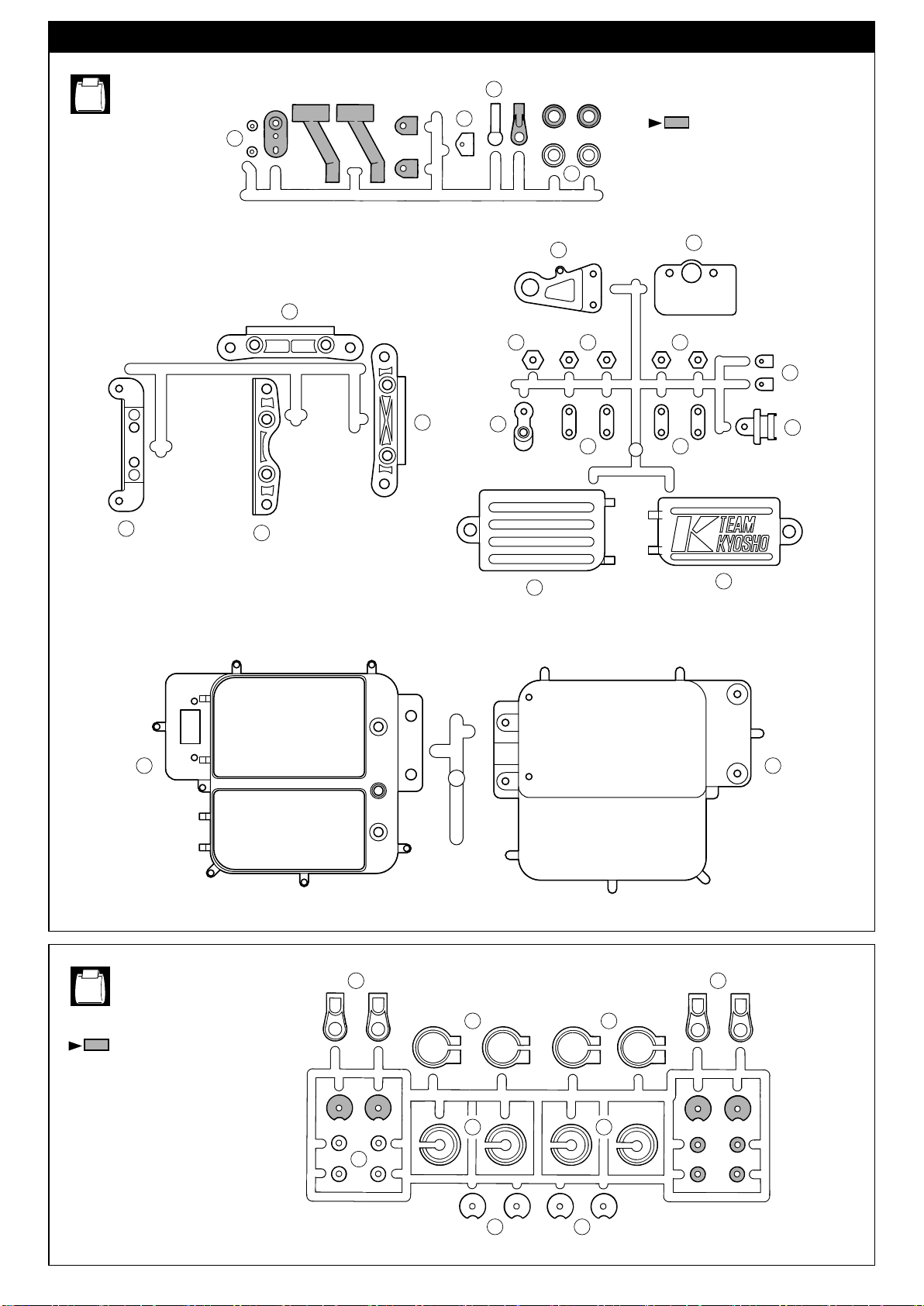

ARRANGEMENT OF PLASTIC PARTS ON RUNNERS (1)
No.3
65 64
部の部品は、セッティング用に使用してくだい。
部の部品は使用しません。
ランナー付 プラパーツ配置図（1）/

No.6
7
146
143
144
92
134
182122
123
133
126
149
149
125 129
127
133
101
128
182
91
Shaded parts are not used.
ARRANGEMENT OF PLASTIC PARTS ON RUNNERS (2)
No.7
Shaded parts are not used.
158 158
164164
163 163
27
159159
191
192
189 190
部の部品は使用しません。
ランナー付 プラパーツ配置図（2）/
部の部品は使用しません。

8
For front and rear
For center
Flat surface
4x4mm
3x10mm
3x10mm
Diff. Oil
No.96753
#3000

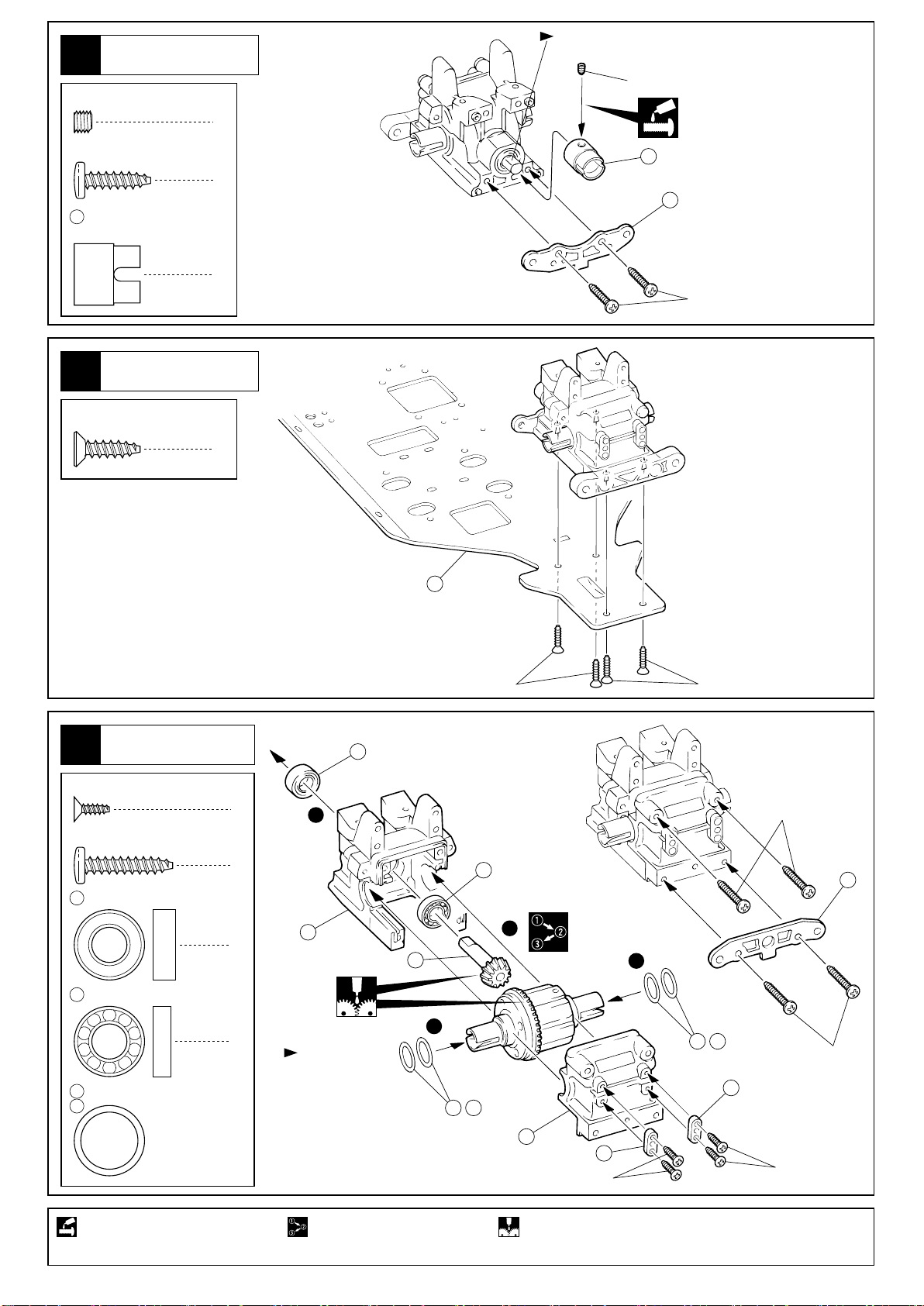

1Gear Differential
2Gear Differential
3Rear Gearbox
Adjust the backlash
with the shims.
x2
Assemble as many times as specified.Assemble in the specified order. Apply grease.
12
3 x 10mm
TP F/H Screw
2
4 x 20mm
TP Screw 5
3
16
19 , 20
19 , 20
17
49
49
1
3
2
21
4x25mm
2.6x8mm 2.6x8mm
4x20mm
18
2
x1
x2
For front and rear
For center
x1
x2
5
26
5
5
12 15
13
1
1
2
3
2
4
1
6
4
2
10
10
9
11
11
7(For center)
7(For center)
8
(For center)
8(For front and rear)
4
(For front and rear)
(For front and rear)
3
5 8 x 16 x 5mm
Ball Bearing
3
4 x 4mm
Set Screw
6
11 4 x 10mm
Shim
3
6 6mm
O-ring
3
4 2.6 x 14mm
Shaft (Black)
3
4 2.6 x 14mm
Shaft (Black)
3
5 8 x 16mm
Ball Bearing
3
6 6mm
O-ring
2
4 x 25mm
TP F/H Screw
19
20
13 x 16mm
Shim
1
5 8 x 16 x 5mm
Ball Bearing
1
3 8 x 16 x 4mm
Ball Bearing
4
2.6 x 8mm
TP F/H Screw
~ are pre-assembled.
1 10

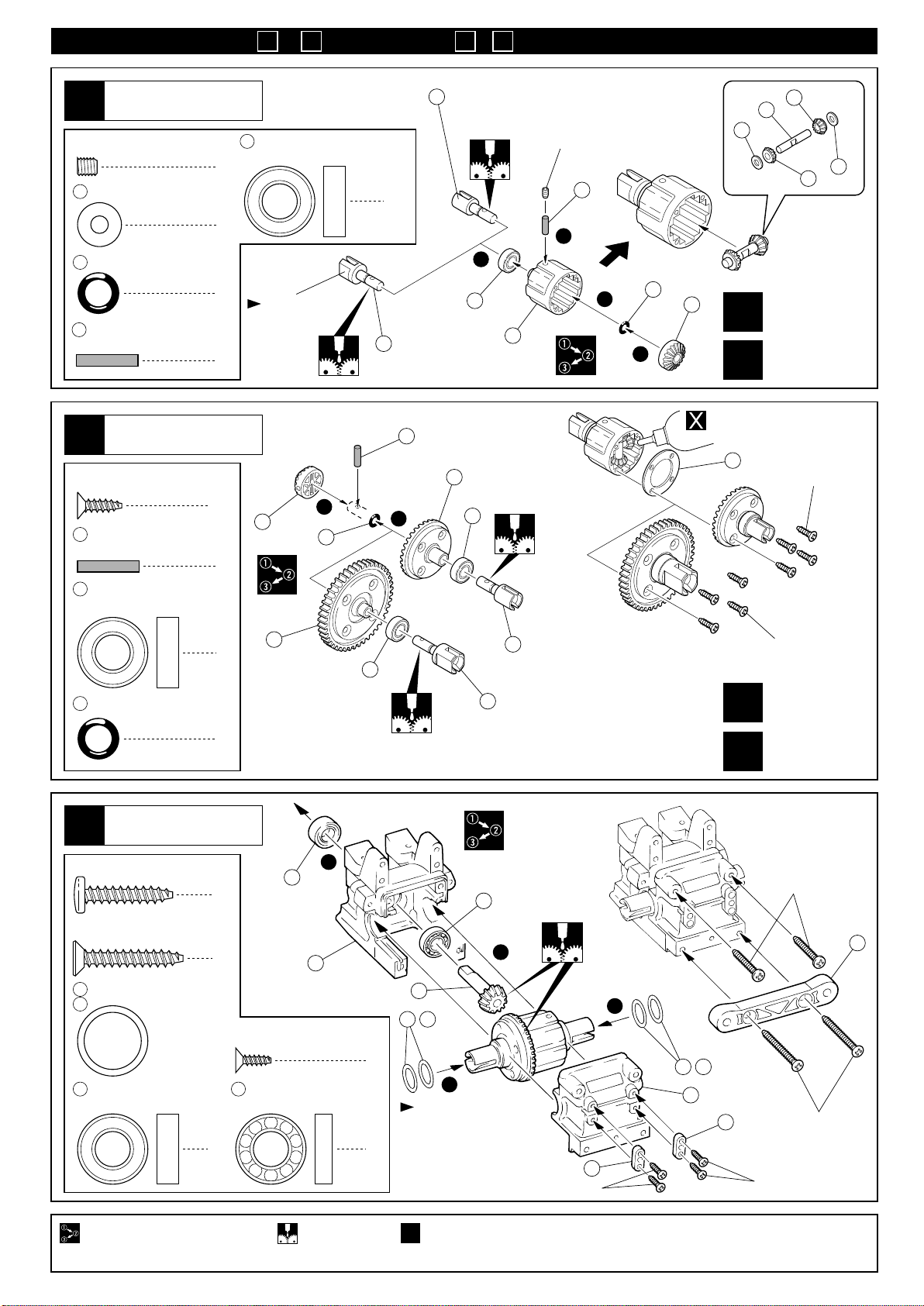

デフギヤ
デフギヤ
リヤギヤボックス
２セット組立てる（例）。番号の順に組立てる。 グリスを塗る。
TPサラビス
TPビス
平らな面
(センター用)
(センター用)
(センター用)
(フロント／リヤ用)
(フロント／リヤ用)
(フロント／リヤ用)
フロント／リヤ用
センター用
フロント／リヤ用
センター用
デフオイル
枚数を変えて、バック
ラッシュを調整する。
ベアリング
セットビス
シム
Oリング
シャフト（黒）
シャフト（黒）
ベアリング
Oリング
TPサラビス
シム（厚 Thick）
シム（薄 Thin）
ベアリング ベアリング
TPサラビス
〜 は組立済です。
1 10

9
Tighten the set screw to the flat spot.
23
22
5x4mm
4x15mm
1
5 x 4mm
Set Screw
23
Joint Cup (S)
2
4 x 15mm
TP Screw
1
Apply threadlocker (screw cement).
4Rear Gearbox
5Chassis
55
4x15mm 4x15mm
4 x 15mm
TP F/H Screw
Assemble in the specified order. Apply grease.
6Front Gearbox 5
3
16
18
19 , 20
19 , 20
17
60
1
2
3
2
4x20mm
4x20mm
4
4 x 20mm
TP Screw
1
5 8 x 16mm
Ball Bearing
19
20
13 x 16mm
Shim
Adjust the backlash
with the shims.
1
3 8 x 16 x 4mm
Ball Bearing
4
2.6 x 8mm
TP F/H Screw
49
49
2.6x8mm 2.6x8mm
4
ネジロック剤を塗る。 番号の順に組立てる。 グリスを塗る。
リヤギヤボックス
セットビス
ジョイントカップ（S）
TPビス
平らな面にセットビスを固定する。
シャシー
TPサラビス
フロントギヤボックス
TPビス
ベアリング
シム（厚 Thick）
シム（薄 Thin）
枚数を変えて、
バックラッシュ
を調整する。
ベアリング
TPサラビス

10
Tighten the set screw to
the flat spot.
7Front Gearbox
62
181
61
4x20mm
4x20mm
5x4mm
1
5 x 4mm
Set Screw
4 x 15mm
TP F/H Screw
2
4 x 20mm
TP F/H Screw
4
181
1
Joint Cup (L)
8Chassis
4x15mm 4x15mm
9Center Gearbox
78
79
78
79
80
80
82
83
Center Differential
3x10mm
3x10mm
4
79
Brake Pad (Black)
4
78
Brake Caliper
approx. 7mm
4
3 x 10mm
Screw
3x10mm
Pay close attention here! Apply rubber type glue. Apply threadlocker (screw cement).
フロントギヤボックス
TPサラビス
セットビス
TPサラビス
平らな面にセットビスを
固定する。
ジョイントカップ（L）
センターデフ
約7mm
センターギヤボックス
ブレーキパッド（黒）
ブレーキキャリパー
ビス
シャシー
注意して組立てる所。 ゴム系接着剤で接着する。 ネジロック剤を塗る。

11
Part bags used. Pay close attention here! Assemble left and right sides the same way.
10
Center Gearbox
4
3 x 6mm
F/H Screw
86
47
149
149
84
3x6mm
3x6mm 4x15mm
4x15mm
(Long)
(Short)
4 x 15mm
TP F/H Screw
4
2
84 4mm
O-ring
No.1, No.2
No.1, No.2
11
Rear Shock Stay
12
Wing Stay Note the types
of screws !
25
24
26
28
29
31
31
30
29
3x20mm
3x10mm
3mm
3x15mm
3x15mm
4x20mm
4x15mm
4x15mm
3x12mm
3x12mm
4x10mm
4x10mm
4x10mm
2
4 x 15mm
TP Screw
2
4 x 20mm
Screw
Holes for
mounting.
2
3 x 20mm
Cap Screw
1
3 x 10mm
TP Screw
4
4 x 10mm
Screw
2
3 x 12mm
TP Screw
4
3 x 15mm
TP Screw
START
2
3mm
Flanged Nut
使用する袋詰。 注意して組立てる所。 左右同じように組立てる。
リヤダンパーステー
取付穴
キャップビス
TPビス
TPビス
ビス
ウィングステー
TPビス ビス
ビスの種類に注意。
TPビス
センターギヤボックス
サラビス
TPサラビス
Oリング
(短い)
(長い)
組立て開始
フランジ付ナット

12
No.1, No.2
No.1, No.2
No.1, No.2
13
Rear Suspension
14
Rear Suspension
15
Rear Suspension
For adjusting the
ground clearance.
Top
Bottom 1mm
Ò R Ó maked.
For left side.
For right side.
2
42 5 x 35mm
Set Screw
approx. 14.5mm
2
54 2.6 x 17mm
Shaft 2
5 x 4mm
Set Screw
2
3 x 8 x 5mm
Plastic Collar
36
35
40
5
34
36
5
21
3
54
33 39
38
39
37
43
44
44
45
4x12mm
3x10mm
5x4mm
Holes for mounting.
For left side.
For right side.
41 42
41
Ò L Ó marked.
x2
2
4 x 12mm
Set Screw
4
44
E-ring (Black)
4
39 E-ring (Silver)
4
5 8 x 16mm
Ball Bearing
2
38 3 x 48mm
Shaft (Black)
4
41 7.8mm
Ball End
2
43 4 x 74mm
Shaft
2
3 x 10mm
Cap Screw
Adjust the wheel base by using the other
spacer instead of .
36
Part bags used.
x2
Assemble as many times
as specified.
Assemble in the
specified order.
Pay close attention here!
Assemble left and right
sides the same way.
True-to-scale diagram.
45
7.8mm
Flange Ball
2
リヤサスペンション
リヤサスペンション
リヤサスペンション
セットビス
シャフト セットビス
プラカラー
取付穴
左側用
右側用
Ò R Óのマーク
Ò L Óのマーク
車高調整用
上
下
約14.5mm
右側用
左側用
セットビス
Eリング（黒）
Eリング（銀）
ベアリング
シャフト（黒）
ボールエンド
シャフト
キャップビス
を他のスペーサーと交換することで、
ホイールベースの変更ができます。
36
使用する袋詰。 ２セット組立てる（例）。番号の順に組立てる。 注意して組立てる所。
左右同じように組立てる。 原寸図。
座付ボール

13
Part bags used. Assemble in the specified order. Assemble left and right sides the same way.
No.1, No.3
18

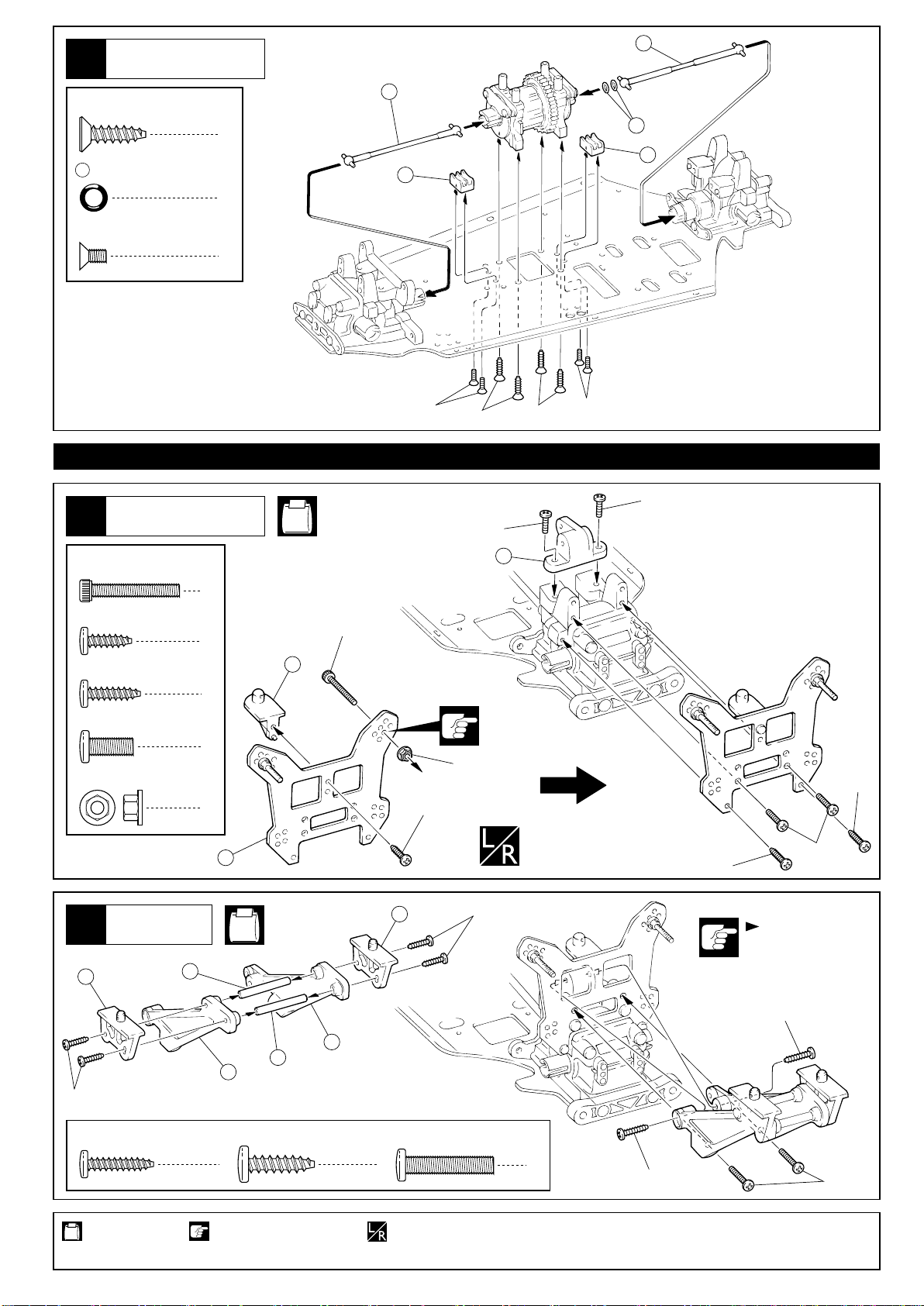

Front Shock Stay
2
3 x 12mm
TP Screw
63
3x20mm
3mm 4x10mm
4x10mm 3x12mm
3x12mm
4
4 x 10mm
Screw
2
3 x 20mm
Cap Screw
Holes for
mounting.
Pay close attention here!
No.1, No.2
17
Chassis
1
76
6.8mm
Ball
76
57
58 56
3x15mm
3x10mm
1
56
Torque Rod Ball
2
58 6.8mm
Ball End (L)
1
3 x 10mm
F/H Screw
No.2
16
Rear Suspension
Holes for mounting.
46
47
48
1
3
2
4
2
48
7.8mm
Ball
2
3mm
Flanged Nut
2
46
3 x 25mm
Screw Pin
1
3 x 15mm
TP Screw
使用する袋詰。 番号の順に組立てる。 左右同じように組立てる。
フロントダンパーステー
TPビス
ビス
キャップビス
取付穴
注意して組立てる所。
シャシー
ツバ付ボール
トルクロッドボール
ボールエンド（L）
サラビス
リヤサスペンション
ツバ付ボール
取付穴
フランジ付ナット
スクリューピン
TPビス

No.1, No.2, No.3
14
21

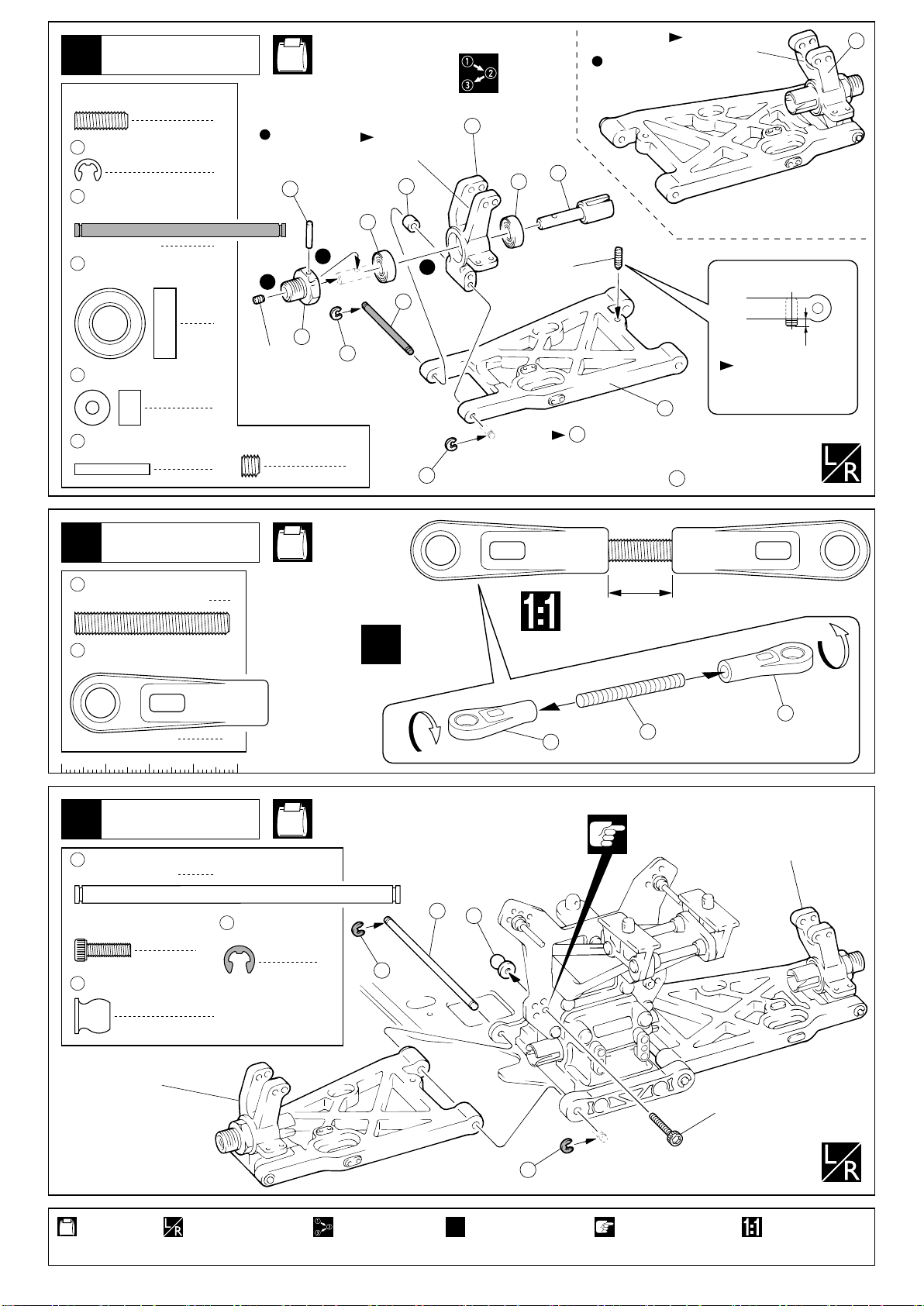

Front Suspension
2
76 6.8mm
Ball
2
73 5 x 20mm
Set Screw
74
76
72
73
39
75
46
39
13mm
1
2
3
4
4
39 E-ring (Silver)
2
75 3 x 40mm
Shaft (Black)
2
72 6.8mm
Ball End
approx. 6mm
No.1, No.3
Part bags used.
19
Front Suspension
2
2.6 x 17mm
Shaft
Apply threadlocker
(screw cement).
Assemble in the
specified order. Assemble left and right
sides the same way.
64
68
69
69
33
5
5
66
54
67
65
4x10mm
4x10mm
5x4mm 1
2
3
For right side. For left side.
4
4 x 10mm
Cap Screw
4
5
54
8 x 16mm
Ball Bearing
2
5 x 4mm
Set Screw
69
Knuckle Collar
4
ÒLÓ marked.
ÒRÓ marked.
43
200
70
4x12mm
44
3
2
44
1
71
39
4
5
47
7
39
6
For right side.
For left side.
No.1, No.2,
No.3

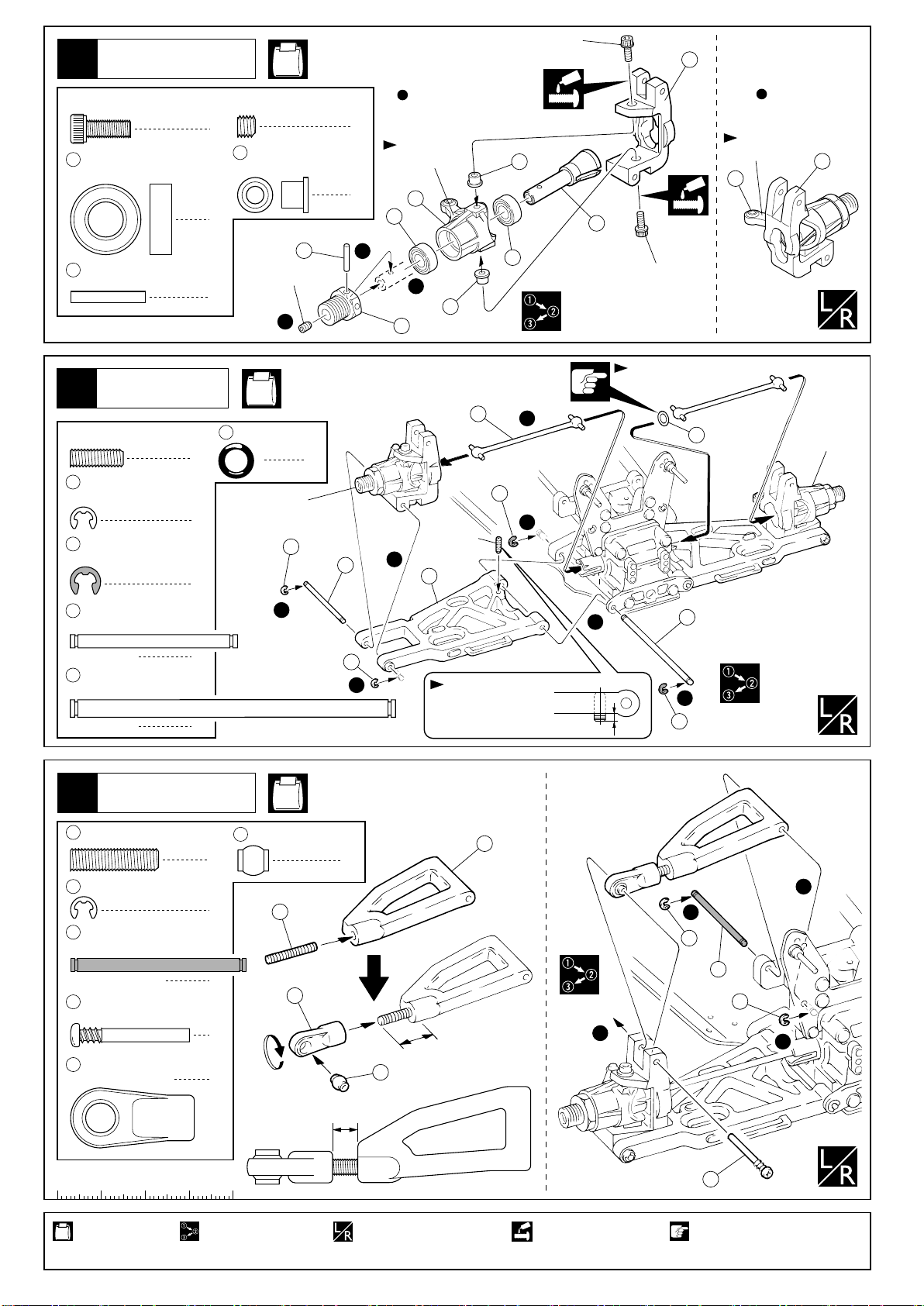

20
Front Suspension
2
4 x 12mm
Set Screw
4
39
E-ring (Silver)
4
44
E-ring (Black)
2
43 4 x 74mm
Shaft
2
71 3 x 38mm
Shaft
For adjusting the
ground clearance.
Top
Bottom 1mm
Pay close attention here!
2
46
3 x 25mm
Screw Pin
1
200 O-ring
Only left side.
左側のみ
フロントサスペンション
ツバ付ボール
セットビス
約6mm
Eリング（銀）
シャフト（黒）
ボールエンド
使用する袋詰。 ネジロック剤を塗る。番号の順に組立てる。 左右同じように組立てる。 注意して組立てる所。
フロントサスペンション
シャフト
キャップビス
ベアリング
セットビス
ナックルカラー
右側用 左側用
ÒLÓのマーク
ÒRÓのマーク
フロントサスペンション
セットビス
シャフト
シャフト
Eリング（銀）
Eリング（黒）
右側用
左側用
車高調整用
上
下
スクリューピン
Oリング

No.1, No.4, No.6
No.1, No.4
15
Part bags used. Pay close attention here! Tentatively tighten.
24
Steering
23
Center Gearbox
87
88
89
89
90
91
92
93
94
96
96
95
97
81
98
98
99
99
3x10mm
3x10mm
3x3mm
3x3mm
3mm
3mm
3x10mm
3x10mm
3mm
4x10mm
4x10mm
Use thick one.
Long
Short
2
3 x 3mm
Set Screw
4
3 x 10mm
TP Screw
2
4 x 10mm
Screw
2
3 x 10mm
Washer
2
3mm
Flanged Nut
2
99
Steering Pin
2
98
Steering Collar
2
96 6 x 10mm
Metal Bushing
91
88
87
Note the
direction.
(Nylon Nut)
No.1, No.3
22
Chassis
4 x 20mm
TP F/H Screw
2
77
4x20mm
3x10mm
1
3 x 10mm
TP Screw
Bend the rods
if they contact
the plate.
7mm14mm
2
21
Assemble in the
specified order.
3mm
Nylon Nut
1
Ensure smooth, non-binding
movement when assembling.
使用する袋詰。 注意して組立てる所。 仮止め。
ステアリング
センターギヤボックス
セットビス
TPビス
ビス
ワッシャー
フランジ付ナット
ステアリングピン
ステアリングカラー
メタル
厚いものを使用。
長い
短い
向きに注意。
（ナイロンナット）
ロッドがプレ
ートにあたる
場合はペンチ
で曲げる。
シャシー
TPサラビス
TPビス
番号の順に組立てる。
ナイロンナット
可動するように組立てる。

No.1, No.4, No.6
16
Part bags used.
Note the types
of screws !
25
Steering
Apply threadlocker
(screw cement).
Pay close attention here!
Assemble left and right
sides the same way.
True-to-scale diagram.
approx. 24.5mm
58
59
102
100
101
103
3x15mm
3x15mm
3mm
3mm
4x10mm
4x10mm
(Flanged)
3
4 x 10mm
Screw
2
4 x 10mm
F/H Screw
3 x 15mm
F/H Screw
2
3mm
Nut
2
3mm
Flanged Nut
4
59 6.8mm
Ball (silver)
4
58 6.8mm
Ball End (L)
2
102 4 x 40mm
Adjustable Rod
2
103
Tapered Collar
4
4x10mm
4x10mm
Long
Short
Note the direction.
Remove these screws and
retighten after installing .
26

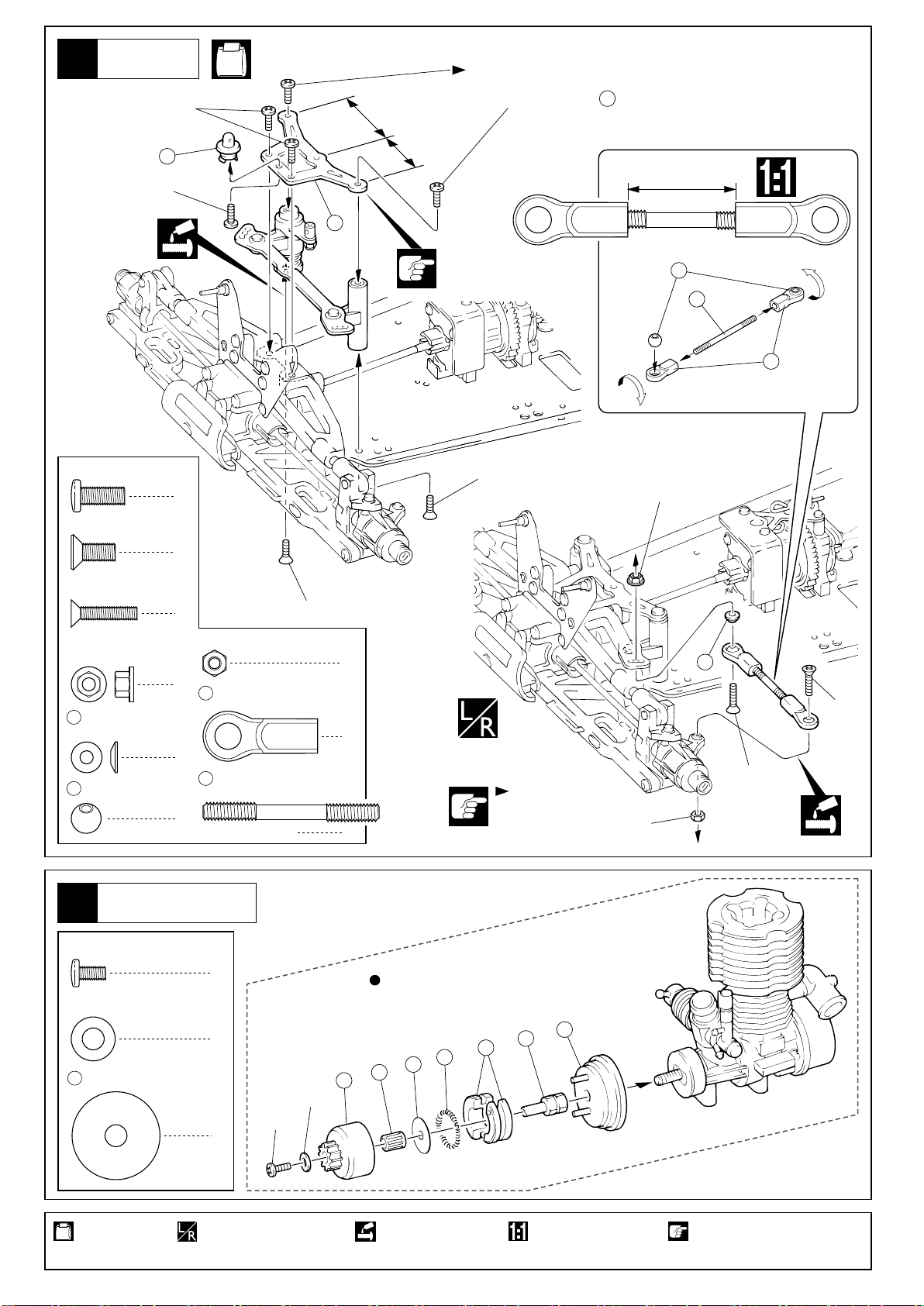

Engine
1
110 5 x 20mm
Shim
1
5 x 10mm
Washer
1
3 x 6mm
Screw
112 111 110 109 108 107 106
3x6mm
5x10mm
Pre-Assembled
100
使用する袋詰。
ステアリング
ネジロック剤を塗る。 注意して組立てる所。
左右同じように組立てる。 原寸図。
約24.5mm
ビス
サラビス
サラビス
ナット
フランジ付ナット
(フランジ付)
ボール（銀）
ボールエンド（L）
アジャスタブルロッド
テーパーカラー
長い
短い
向きに注意。
ビスの種類に注意。
仮止めのビスを外して使う。
エンジン
シム
ワッシャー
ビス
組立済

No.1
No.1, No.5
17
Part bags used.
27
Engine
Insert a sheet of paper
before installing.
Bend so it fits into the muffler.
Muffler
28
3x8mm
3x8mm
Front
Pulling starter as shown,
settle the engine.
3x10mm
4x4mm
3mm
3mm
185
196
198
195
195
4
3 x 8mm
Screw
4 x 4mm
Set Screw
Short
Long
Manifold
Muffler
3mm
Nylon Nut
3mm
Washer
1
1
1
Cut off excess.
57
1
3 x 10mm
F/H Screw
使用する袋詰。
エンジン
マフラー
前
紙1枚分のすきまをあける。
リコイルを引っ張り、 の上
を通してエンジンを固定する。
マフラーに合わせて曲げる。
ビス
セットビス
短い
長い
マニホールド
マフラー
ナイロンナット
ワッシャー
57
余分をカットする。
サラビス

No.1, No.5, No.6
No.1, No.6
No.1
18
Part bags used.
To protect the engine from dirt infiltration,
purchase Kyosho's No.1876 Fuel Filter.
Note the types
of screws !
29
Fuel Tank
30
Radio
31
Radio
2
3 x 8mm
Screw
1
2 x 30mm
Screw
2 x 20mm
Screw
1
7
2 x 8mm
TP Screw
Pay close attention here! Drill holes with the specified diameter.
2mm
Must be purchased separately!
2
130
Hook Pin
130
130
125
193
131
126
127
128
129
183
121
122
183
123
3x8mm
2x20mm
2x30mm
2x8mm 2x8mm
2x8mm
3x10mm
3x10mm
3x15mm
3x15mm
Antenna
Better to fill some sponge
between radio box and
receiver as well as battery.
Switch
Receiver
Battery
Switch
124
Cut the Silicone Tube
to 60mm Length.
2
3 x 15mm
TP Screw
2
3 x 10mm
TP F/H Screw
2mm
124
124
Cut the Silicone Tube
to 110mm Length.
124
0 50 100 150
使用する袋詰。
燃料タンク
プロポ
プロポ
ビス
ビス
ビス
TPビス
注意して組立てる所。 2mmの穴をあける（例）。別購入品。
フックピン
TPビス
TPサラビス
エンジンをゴミやほこりから守るために、別売の
No.1876燃料フィルターの使用をおすすめします。
ビスの種類に
注意。 シリコンチューブ
60mmにカット
シリコンチューブ
110mmにカット
スイッチ
受信機
バッテリー
スイッチ
アンテナ
メカボックスのすき間には、
スポンジ等を入れると良い。

No.1
No.1, No.6
No.1, No.6
19
Part bags used.
32
Radio
33
Radio
34
Radio
3x10mm 3x10mm
4
3 x 10mm
TP F/H Screw
Throttle Servo
Steering Servo
(For transponder.)
2
3 x 15mm
TP Screw
6
3 x 10mm
TP Screw
Note the types of screws !
Connect as per radio.
134
3x15mm 3x10mm
3x12mm
3x12mm
3x10mm
3x10mm
132
133
133 182
182
182
136
Pay close attention here! Cut off shaded portion.Must be purchased
separately!
3x3mm
3 x 12mm
TP Screw Cords
20mm
3 x 10mm
TP F/H Screw
1
3 x 3mm
Set Screw
1
136
Steering Rod
Parallel
Drill holes with the
specified diameter.
2mm
2mm
4
4
使用する袋詰。
プロポ
プロポ
プロポ
TPサラビス
TPビス
TPビス
ビスの種類に注意。
コネクターを接続する。
スロットルサーボ
ステアリングサーボ
(トランスポンダー用)
注意して組立てる所。 をカットする。別購入品。
TPビス
コード
TPサラビス
セットビス
ステアリングロッド
平行
2mmの穴をあける（例）。

20
Cut the Silicone Tube to 6mm Length.
124 124
No.1,
No.6
35
Radio
36

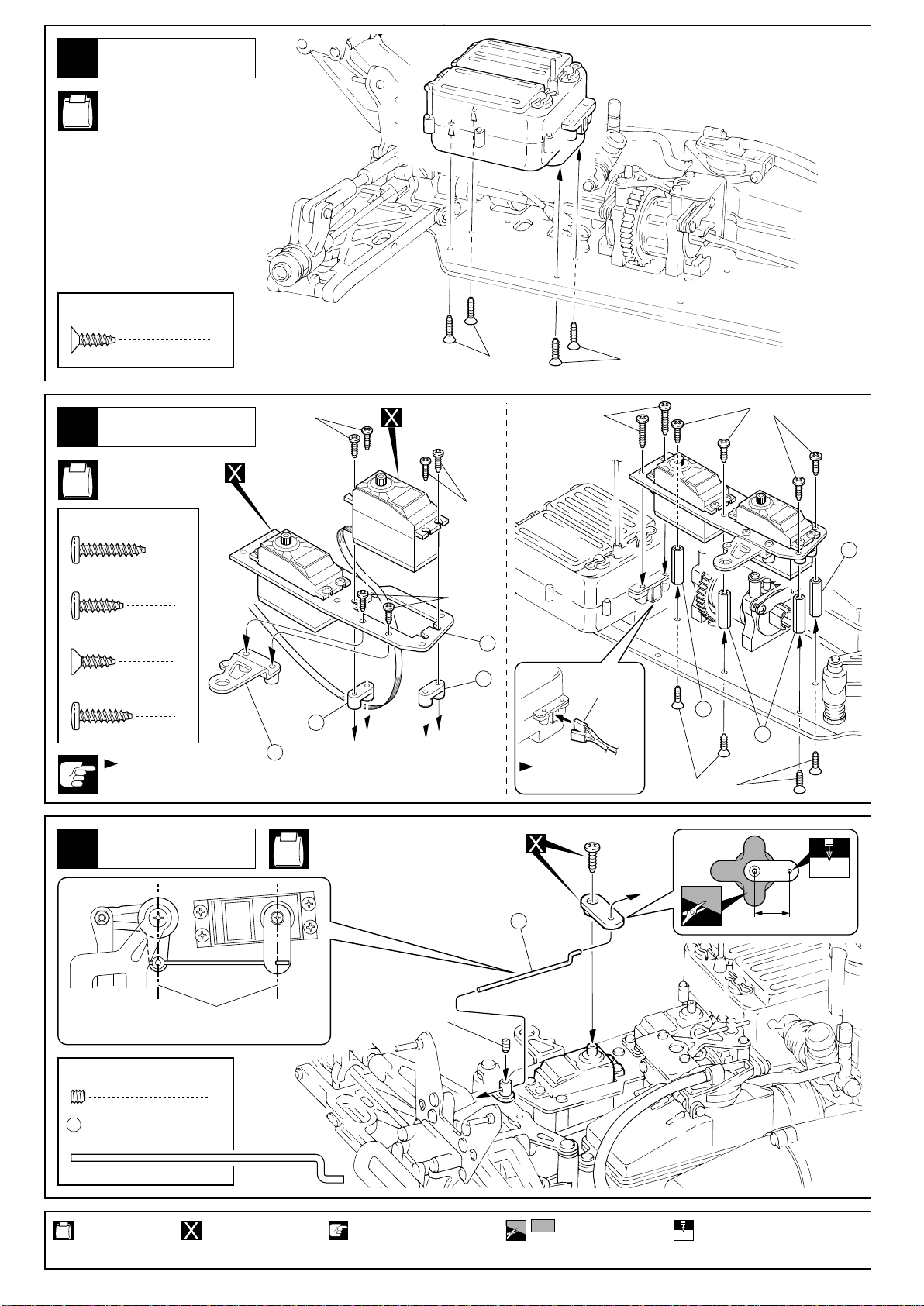

Throttle Linkage Adjustment
Brake Adjusting Knobs
Upper Linkage Ð Rear Brak
Lower Linkage Ð Front Brake
< Brake >< Neutral > < High Throttle >
4
3 x 3mm
Set Screw
1
138
Spring
4
139 2mm
Stopper
1
2x145mm
Adjuster Rod
137
Servo Horn
Throttle Rod
143
139 136
137
138 139
144
approx. 10mm
approx. 10mm approx. 7mm
3x3mm
2x8mm
3x3mm
98mm
Parallel
146
Adjust with this screw
the carburetor so it
cannot close more
than 1mm.
Brake Rod
136
2
1mm 1mm
146 146
Throttle Rod
Part bags used. Tentatively tighten.Ensure smooth non-binding
movement while assembling.
Must be purchased separately!Cut off shaded portion.
139
146
3x3mm
3x3mm
1
2 x 8mm
TP Screw
シリコンチューブ6mmにカット
スロットルリンケージ調整
< ニュートラル > < ハイ > < ブレーキ >
上側ーリヤ側
下側ーフロント側
1mm以下に閉じな
いようにスロー調
整ビスで調整する。
使用する袋詰。 仮止め。可動するように組立てる。 別購入品。をカットする。
セットビス
スプリング
ストッパー
アジャスターロッド
平行
ブレーキロッド
サーボホーン
約10mm
約10mm 約7mm
スロットルロッド
プロポ
スロットルロッド
TPビス
