Sinn Rox.8 USX User manual

WARNUNG! Um Feuer oder einen
elektrischen Schock zu vermeiden, setzen Sie
dieses Gerät nicht Wasser oder Flüssigkeiten
aus! Öffnen Sie niemals das Gehäuse!
WARNING! To prevent fire or avoid an electric
shock do not expose the device to water or
fluids! Never open the housing!
Für weiteren Gebrauch aufbewahren!
Store for later reference!
Sinn7 Audio,
Global Distribution GmbH, Schuckerstr. 28, 48153 Münster, Germany, Fax [phone]
© COPYRIGHT
Nachdruck verboten!
Reproduction prohibited!
Operating Manual
Rox.8 USX
8-Kanal PRO Low-Noise
Studiomischpult und USB
Audio-Interface mit interner
DSP-Effekteinheit
ACHTUNG! Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit
diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung,
Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun
haben, müssen entsprechend qualifiziert sein und diese Betriebsanleitung genau
beachten. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen
und nationalen Richtlinien, die Konformität wurde nachgewiesen, die
entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.
CAUTION! For your own safety, please read this operation manual carefully before
initial operation! All persons involved in the installation, setting-up, operation,
maintenance and service of this device must be appropriately qualified and
observe this operation manual in detail. This product complies with the
requirements of the applicable European and national regulations. Conformity has
been proven. The respective statements and documents are deposited at the
manufacturer.
Technische Daten
Folgende Daten des Herstellers werden von der Global Distribution
GmbH nicht auf Plausibilität und Richtigkeit geprüft:
Eingänge
Mono Mic: XLR
(>1.3K ohm / + 2 dBm / max. +14 dBm)
Mono Line: 6,3 mm Klinke
(>10K ohm / + 4 dBm / max. 22 dBm)
Stereo Line: 6,3 mm Klinke
(>10K ohm / + 4 dBm / max. 22 dBm)
Tape In: Cinch Klinke
(>10K ohm / + 2 dBm / max. 22 dBm)
Aux Returns: 6,3 mm Klinke
(>10K ohm / + 4 dBm / max. 22 dBm)
Ausgänge
Stereo Out L/R: XLR & 6,3 mm Klinke
(120 ohm / +4 - 6 dBm / +22 dBm)
Aux Sends: 6,3 mm Klinke
(120 ohm / +4 - 6 dBm / +20 dBm)
CTRL Room Out: 6,3 mm Klinke
(120 ohm / +4 - 6 dBm / +22 dBm)
Rec Out: Cinch Klinke
(1K ohm / +4 - 6 dBm / +22 dBm)
Phones: 6,3 mm Klinke
(100 ohm / - / 40 mW x 2)
Frequenzgang
Input / Output: 20 Hz - 20 KHz = /-3dB @ 0 dBm
Kanal EQ
Hi: 12 kHz, +/- 15 dB
Mid: 2,5 kHz, +/- 15 dB
Low: 80 Hz, +/- 15 dB
Gain Control-Bereich
Channel/ Master/ Effekt Fader: 0 bis +15 dB
Aux Send/ Aux Master Send : 0 bis +15 dB
Aux Return: 0 bis +20 dB
Phantom Power +48 V, global
USB
A/D & D/A: 16-Bit
Playback Distortion: < 0.05%
S/N: 80dB
Recording: Distortion < 0.1%
Interface: USB with full duplex operation
(Wiedergabe und Aufnahme)
Kompatibel mit USB1.1 or USB2.0
Maße: 258 x 55 x 312 mm
Gewicht: 2,23 kg
Technical information
Global Distribution GmbH did not test the following manufacturers'
specification for plausibility and accuracy:
Input
Mono Mic: XLR
(>1.3K ohm / + 2 dBm / max. +14 dBm)
Mono Line: 6.3 mm jack
(>10K ohm / + 4 dBm / max. 22 dBm)
Stereo Line: 6.3 mm jack
(>10K ohm / + 4 dBm / max. 22 dBm)
Tape In: Cinch jacks
(>10K ohm / + 2 dBm / max. 22 dBm)
Aux Returns: 6.3 mm jack
(>10K ohm / + 4 dBm / max. 22 dBm)
Output
Stereo Out L/R: XLR & 6.3 mm jack
(120 ohm / +4 - 6 dBm / +22 dBm)
Aux Sends: 6.3 mm jack
(120 ohm / +4 - 6 dBm / +20 dBm)
CTRL Room Out: 6.3 mm jack
(120 ohm / +4 - 6 dBm / +22 dBm)
Rec Out: Cinch jacks
(1K ohm / +4 - 6 dBm / +22 dBm)
Phones: 6.3 mm jack
(100 ohm / - / 40 mW x 2)
Frequency Response
Input / Output: 20 Hz - 20 KHz = /-3dB @ 0 dBm
Input Channel Equalization
Hi: 12 kHz, +/- 15 dB
Mid: 2.5 kHz, +/- 15 dB
Low: 80 Hz, +/- 15 dB
Gain Control Range
Channel/ Master/ Effect Faders: Off to +15 dB
Aux Send/ Aux Master Send : Off to +15 dB
Aux Return: Off to +20 dB
Phantom Power +48 V, global
USB
A/D & D/A: 16-Bit
Playback Distortion: < 0.05%
S/N: 80dB
Recording: Distortion < 0.1%
Interface: USB with full duplex operation
(playback and recording)
Compatible with USB1.1 or USB2.0
Dimensions: 258 x 55 x 312 mm
Weight: 2.23 kg
IM_SINN7_ROX8USX 16.11.2007 10:51 Uhr Seite 8

7
Wir gratulieren Ihnen zum Kauf des Sinn 7 Rox.8 USX Studiopultes.
Vielen Dank, dass Sie unserer Technologie Ihr Vertrauen schenken.
Vor Inbetriebnahme bitten wir Sie, alle Anweisungen sorgfältig zu
studieren und zu befolgen.
Nehmen Sie das Sinn 7 Rox.8 USX aus der Verpackung. Bitte
überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher
Transportschaden vorliegt. Sollten Sie Schäden am Stromkabel oder am
Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen
Sie sich bitte mit Ihrem Fachhändler in Verbindung.
Sicherheitshinweise
ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit der
Netzspannung 230 V. Bei dieser Spannung können Sie einen
lebensgefährlichen elektrischen Schlag erhalten! Bei Schäden, die
durch Nichtbeachtung dieser Bedienungsanleitung verursacht
werden, erlischt jeder Garantieanspruch. Bei Sach- oder
Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachtung der Sicherheitshinweise verursacht werden,
übernimmt der Hersteller keine Haftung.
- Dieses Gerät hat das Werk in einwandfreiem Zustand verlassen. Um
diesen Zustand zu erhalten und einen gefahrlosen Betrieb
sicherzustellen, muss der Anwender unbedingt die
Sicherheitshinweise und die Warnvermerke beachten, die in dieser
Gebrauchsanleitung enthalten sind.
- Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige
Umbauen und/oder Verändern des Gerätes nicht gestattet. Beachten
Sie bitte, dass Schäden, die durch manuelle Veränderungen an
diesem Gerät verursacht werden, nicht unter den Garantieanspruch
fallen.
- Im Geräteinneren befinden sich keine zu wartenden Teile,
ausgenommen die von außen austauschbaren Verschleißteile. Die
Wartung darf nur von fachkundigem Personal durchgeführt werden,
ansonsten verfällt die Garantie!
- Stellen Sie sicher, dass die Stromversorgung erst nach dem Aufbau
des Gerätes erfolgt. Den Netzstecker immer als letztes einstecken.
Vergewissern Sie sich, dass der Netzschalter auf "OFF" steht, wenn
Sie das Gerät ans Netz anschließen.
- Benutzen Sie nur vorschriftsmäßige Kabel. Achten Sie darauf, dass
alle Stecker und Buchsen fest angeschraubt und richtig
angeschlossen sind. Bei Fragen wenden Sie sich bitte an Ihren
Händler.
- Stellen Sie sicher, das beim Aufstellen des Produktes das Netzkabel
nicht gequetscht oder durch scharfe Kanten beschädigt wird.
- Lassen Sie das Netzkabel nicht mit anderen Kabeln in Kontakt
kommen! Seien Sie vorsichtig beim Umgang mit Netzkabeln und -
anschlüssen. Fassen Sie diese Teile nie mit nassen Händen an!
- Stecken Sie das Stromkabel nur in geeignete Schukosteckdosen ein.
Als Spannungsquelle darf dabei nur eine ordnungsgemäße
Netzsteckdose des öffentlichen Versorgungsnetzes verwendet
werden.
- Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung
vom Netz! Fassen Sie dazu den Netzstecker an der Grifffläche an und
ziehen Sie niemals an der Netzleitung!
- Stellen Sie das Gerät auf einer horizontalen und stabilen,
schwerentflammbaren Unterlage auf.
- Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei
der Installation oder Inbetriebnahme des Gerätes.
- Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät
nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird.
Vergewissern sie sich, dass keine Kabel frei herumliegen. Sie
gefährden Ihre und die Sicherheit Dritter!
- Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf
dem Gerät oder in dessen Nähe ab. Falls doch einmal Flüssigkeit in
das Geräteinnere gelangen sollte, sofort den Netzstecker ziehen.
Lassen Sie das Gerät von einem qualifizierten Servicetechniker prüfen,
bevor es erneut genutzt wird. Beschädigungen, die durch
Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Garantie
ausgeschlossen.
- Betreiben Sie das Gerät nicht in extrem heißen (über 35° C) oder
extrem kalten (unter 5° C) Umgebungen. Halten Sie das Gerät von
direktem Sonnenlicht und von Wärmequellen wie Heizkörpern, Öfen,
usw. (auch beim Transport in geschlossenen Wagen) fern. Sorgen Sie
immer für eine ausreichende Ventilation.
- Das Gerät darf nicht in Betrieb genommen werden, wenn es von
einem kalten Raum in einen warmen Raum gebracht wurde. Das
dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät
zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es
Zimmertemperatur erreicht hat!
- Regler und Schalter sollten niemals mit Sprühreinigungsmitteln und
Schmiermitteln behandelt werden. Dieses Gerät sollte nur mit einem
feuchten Tuch gereinigt werden, verwenden Sie niemals Lösungsmittel
oder Waschbenzin zum Reinigen.
- Bei Umzügen sollte das Gerät im ursprünglichen Versandkarton
transportiert werden.
d) Wiedergabe
Stellen Sie in Ihrer favorisierten Sequenzer- oder Medien-Software das
Rox.8 USX als Wiedergabequelle ein ("USB Audio-Codec"). Das
Computersignal wird nun auf den Kanal 7/8 geleitet.
Hinweis:
Beachten Sie dabei den Eingangswahlschalter -33- auf USB zu
stellen.
ASIO-Tipp:
Falls Sie eine Software benutzen die ASIO-Treiber benötigt, können
Sie im Internet unter http://www.asio4all.de einen Universal-Treiber
herunterladen. Aktivieren Sie in dessen Einstellungsmenü das Rox.8
USX (USB-Audio-Codec). Wählen Sie nun in den Audio-Einstellungen
Ihrer Software, beispielsweise Ableton Live oder Steinberg Cubase,
den ASIO4ALL-Treiber aus. Nun ist ihr Mischpult mit den ASIO-
Treibern betriebsbereit.
DSP-Effekteinheit
Das Rox.8 USX hat eine DSP-Effekteinheit integriert, so dass
eingehenden Signale mit verschiedenen Effekten belegt werden
können.

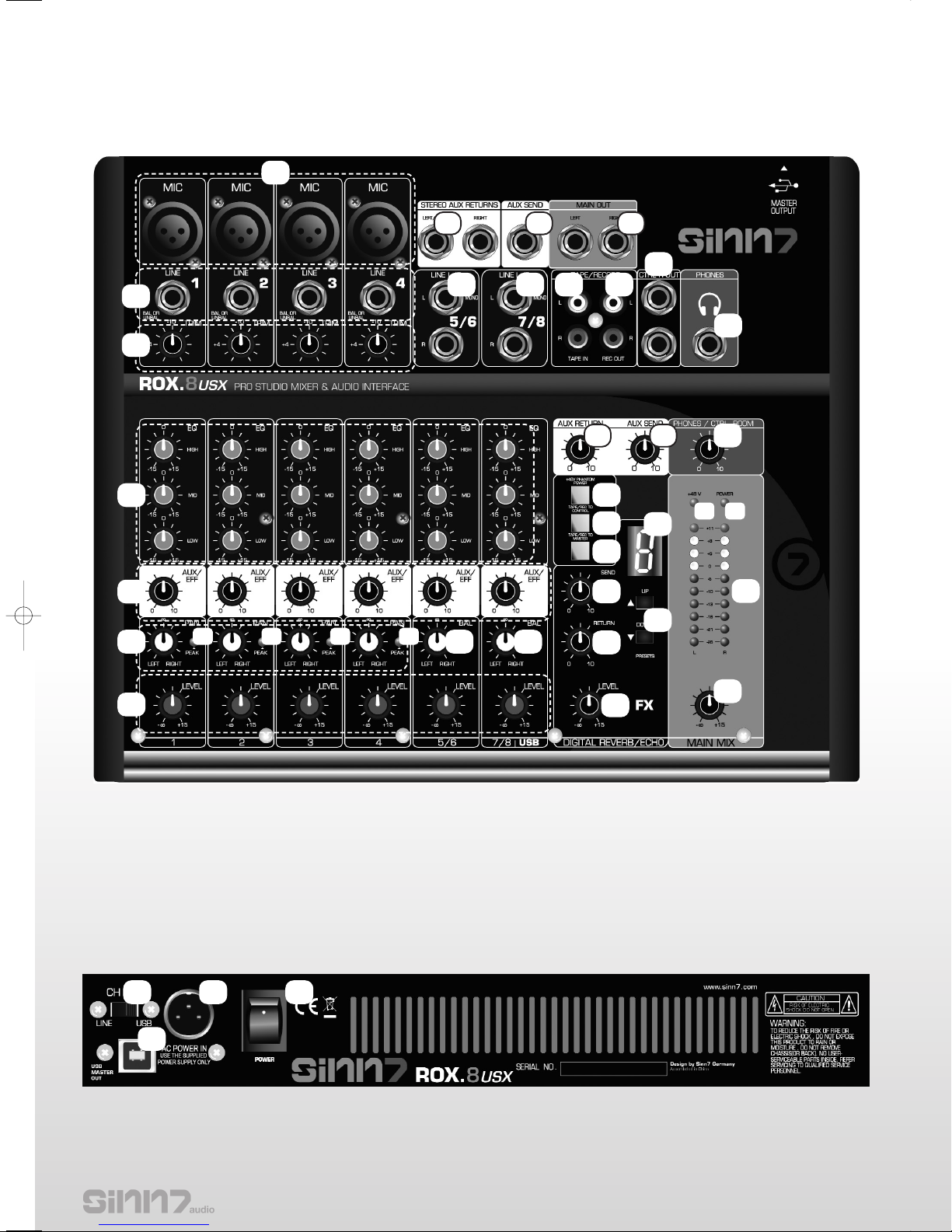

Das Preset-Displays -31- zeigt an, welcher Effekt aktiviert ist. Durch die
Auf/Ab Wahlschalter -32- lassen sich die verschiedenen Effekte
auswählen.
Mit dem Up/Down Preset-Auswahlschalter -32- kann man die 16
internen Effektprogramme selektieren.
Der Effektlautstärkenanteil kann individuell pro Kanal mittels dem
AUX/Eff-Regler -13- eingestellt werden.
Mit dem FX Send-Regler -28- stellt man die Lautstärke des Effektbusses
ein, welcher in die DSP-Effekteinheit gesendet wird.
Mit dem FX Return-Regler -29- stellt man die Anzahl der Echo-
Wiederholungen, abhängig vom eingestellten Effektprogramm, ein.
Mit dem FX Level-Regler -30- kann man die Hauptlautstärke des Effekts
einstellen, die zum Master Mix geschickt wird.
Aux Send/Return
Am unsymmetrischen Aux-Send Anschluss (6,3 mm Klinke) -6- können
Sie ein externes Effektgerät einschleifen.
Mit dem Aux Return-Regler -17- regeln Sie die Eingangslautstärke der
Stereo Aux Return-Anschlüsse -5-. Die Aux-Return Anschlüsse -5- sind
unsymmetrisch (6,3 mm Klinke). Für Mono-Betrieb, schließen Sie nur
die linke Kanalbuchse an.
Mit dem Aux Send-Regler -18- regeln Sie die Ausgangslautstärke des
Mono Aux Send-Anschlusses -6-. Der Aux-Send Anschluss -6- ist
unsymmetrisch (6,3 mm Klinke) und ausschließlich für den Mono-
Betrieb.
Congratulations on purchasing Sinn 7 Rox.8 USX studio console.
Thank you for placing your trust in our disc jockey technology. Before
operating this equipment we ask you to carefully study and observe
all instructions.
Please remove the Sinn 7 Rox.8 USX from its packaging. Check before
initial operation to make sure that the device has not been visibly
damaged during transport. If you detect any damage to the power cable
or the casing, do not operate the device. Contact your specialised
dealer.
Safety instructions
CAUTION! Please exercise particular caution when handling 230 V
power voltage. This voltage rating may lead to a critical electrical
shock! Any damage caused by the non-observance of this operation
manual excludes any warranty claims. The manufacturer is not liable
for any damage to property or for personal injury caused by improper
handling or non-observance of the safety instructions.
- This device left the works in a perfect condition. To maintain this
condition and to ensure a risk-free operation the user must observe
the safety instructions and warnings contained in this operation
manual.
- For reasons of safety and certification (CE) the unauthorised
conversion and/or modification of the device is prohibited. Please
note that in the event of damage caused by the manual modification
to this device any warranty claims are excluded.
- The inside of the device does not contain any parts which require
maintenance, with the exception of wear parts that can be exchanged
from the outside. Qualified staff must carry out maintenance,
otherwise the warranty does not apply!
- Ensure that the power will only be supplied after the device has been
fully set up. Always plug in the mains plug last. Ensure that the mains
switch is in the "OFF" position when connecting the device to power.
- Only use cables that comply with regulations. Observe that all jacks
and bushes are tightened and correctly hooked up. Refer to your
dealer if you have any questions.
- Ensure that when setting up the product the mains cable is not
squashed or damaged by sharp edges.
- Prevent the mains cable from coming into contact with other cables!
Exercise great care when handling mains cables and connections.
Never touch these parts with wet hands!
- Connect the power cable exclusively to appropriate shock-proof
outlets. The only supply point to be used is a supply outlet in
accordance with specifications of the public supply network.
- Disconnect the device from the supply outlet when not in use and
before cleaning! Be sure to hold the mains plug by the body. Never pull
the mains cord!
- Position the device on a horizontal and stable low-flame base. When
experiencing feedback, direct the radiation field of your loudspeakers
away from the device.
- Avoid any concussions or violent impact when installing or operating
the device.
- When selecting the location of installation make sure that the device
is not exposed to excessive heat, humidity, and dust. Be sure that no
cables lie around openly. You will endanger your own safety and that
of others!
- Do not rest any containers filled with liquid that could easily spill onto
the device or in its immediate vicinity. If, however, fluids should access
the inside of the device, immediately disconnect the mains plug. Have
the device checked by a qualified service technician before re-use.
Damage caused by fluids inside the device is excluded from the
warranty.
- Do not operate the device under extremely hot (in excess of 35° C) or
extremely cold (below 5° C) conditions. Keep the device away from
direct exposure to the sun and heat sources such as radiators, ovens,
etc. (even during transport in a closed vehicle). Never cover the
cooling fan or vents. Always ensure sufficient ventilation.
- The device must not be operated after being taken from a cold
environment into a warm environment. The condensation caused
hereby may destroy your device. Do not switch on or operate the
device until it has reached ambient temperature!
- Controls and switches should never be treated with spray-on cleaning
agents and lubricants. This device should only be cleaned with a damp
cloth. Never use solvents or cleaning fluids with a petroleum base for
cleaning.
- When relocating the device should be transported in its original
packaging.
- When starting operation the cross-faders and volume controls of your
amplifier must be set to minimum level. Bring the loudspeaker
switches into the "OFF" position. Wait between 8 to 10 seconds
before increasing the volume to avoid shot noise created by transient
effect, which could cause damage to loudspeakers and the diplexer.
- Devices supplied by voltage should not be left in the hands of children.
Please exercise particular care when in the presence of children.
2
d) Playback
In your preferred sequencer or media software set the Rox.8 USB as
your playback source ("USB Audi-Codec"). The computer signal is now
routed to channel 7/8.
Note:
Be sure to set the Input Selector -33- to USB.
ASIO Tip:
When using software that requires ASIO drivers, go to
http://www.asio4all.de to download a universal driver. Activate in its
settings menu the Rox.8 USB (USB-Audio-Codec). Then select in the
audio settings of your software, for example Ableton Live or
Steinberg Cubase, as the ASIO4ALL driver. Your mixing console is
now ready for ASIO operation.
DSP Effect Unit
The Rox.8 USX features an integrated DSP effect unit to assign
different effects to incoming signals.
The Preset Display -31- indicates which effect is currently activated. Use
the Up/Down Selector -32- to activate the different effects.
Us the Up/Down Preset Selector -32- to activate the 16 internal effect
programmes.
The share of the effect volume can be set individually per channel using
the AUX/Eff control -13-.
Use the FX Send Control -28- to set the volume of the effect bus being
sent to the DSP effect unit.
Use the FX Return Control -29- to set the number of Echo repeats,
depending on the set effects programme.
Use the FX Level Control -30- to set the main volume of the effect being
sent to the Master Mix.
Aux Send/Return
Connect an external effect device to the unsymmetrical AUX Send
connection (6.3 mm jack) -6-.
Use the Aux Return control -17- to regulate the Stereo Aux Return -5-
connections.
The Aux Return connections -5- are unsymmetrical (6.3 mm jack). For
Mono operation, connect the left channel bush only.
Use the Aux Send control -18- to regulate the Stereo Aux Send -6-
connections.
The Aux Send connections -6- are unsymmetrical (6.3 mm jack). For
Mono operation, connect the left channel bush only.
IM_SINN7_ROX8USX 16.11.2007 10:51 Uhr Seite 2

- Zu Beginn müssen die Überblendregler und Lautstärkeregler Ihres
Verstärkers auf Minimum eingestellt und die Lautsprecherschalter in
"OFF"-Position geschaltet sein. Vor dem Lauterstellen 8 bis 10
Sekunden warten, um den durch Einschwingung erzeugten
Schroteffekt zu vermeiden, welcher zu Lautsprecher- und
Frequenzweichenschäden führen könnte.
- Geräte, die an Netzspannung betrieben werden, gehören nicht in
Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern
besondere Vorsicht walten.
- In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften
des Verbandes der gewerblichen Berufsgenossenschaft zu beachten.
- In Schulen, Ausbildungseinrichtungen, Hobby- oder Selbsthilfe-
werkstätten ist das Betreiben des Gerätes durch geschultes Personal
verantwortlich zu überwachen.
- Heben Sie diese Bedienungsanleitung für spätere Fragen und
Probleme gut auf.
Bestimmungsgemäße Verwendung
- Bei diesem Gerät handelt es sich um ein professionelles
Studiomischpult mit dem sich Audiosignale regeln, bearbeiten und
mischen lassen. Zusätzlich ist ein 16-Bit/44 kHz USB-Audio-Interface
integriert. Mit diesem können Audiosignale digital mit dem Computer
aufgenommen und wiedergegeben werden. Durch die integrierte
DSP-Effekteinheit können zudem die eingehenden Signale mit
verschiedenen Effekten belegt werden.
- Dieses Produkt ist für den Anschluss an 230 V, 50 Hz
Wechselspannung zugelassen und wurde ausschließlich zur
Verwendung in Innenräumen konzipiert.
- Wird das Gerät anders verwendet als in dieser Bedienungsanleitung
beschrieben, kann dies zu Schäden am Produkt führen und der
Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit
Gefahren wie z.B. Kurzschluss, Brand, elektrischem Schlag, etc.
verbunden.
- Die vom Hersteller festgelegte Seriennummer darf niemals entfernt
werden, da ansonsten der Garantieanspruch erlischt.
Wartung
- Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes auf
Beschädigungen des Netzkabels oder des Gehäuses, sowie auf die
Abnutzung von Verschleißteilen wie Dreh- und Schiebereglern.
- Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr
möglich ist, so ist das Gerät außer Betrieb zu setzten und gegen
unbeabsichtigten Betrieb zu sichern. Netzstecker aus der Steckdose
ziehen!
- Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich
ist, wenn das Gerät sichtbare Beschädigungen aufweist, das Gerät
nicht mehr funktioniert, nach längerer Lagerung unter ungünstigen
Verhältnissen oder nach schweren Transportbeanspruchungen.
6 3
Einstellungen
Die Eingangskanäle verfügen über einen 3-Band Equalizer -12-. Sie
können den Bass, die Mitten und die Höhen an den jeweiligen 3-fach
Klangreglern -12- einstellen.
Mit dem Aux-Regler -13- regeln Sie das Signal, das auf den Aux-Weg
geschickt wird.
Mit dem Level-Regler -16- regeln Sie den Pegel des jeweiligen
Eingangssignals.
Master-Sektion
Mit dem Lautstärkeregler für den Masterausgang -26- regeln Sie den
Signalausgangspegel.
Den Master-Mix Pegel können Sie an der Aussteuerungsanzeige -25-
ablesen.
Verbinden Sie Ihren Kopfhörer mit der Ausgangsbuchse für Kopfhörer -
11-. Das Kopfhörersignal entspricht dem Control Room Ausgang -10-.
Am Control Room Ausgang -10- können Sie Aktiv-Boxen als Monitore
oder eine zusätzliche Endstufe anschließen. Den Ausgangspegel für den
Kopfhörer und den Control Room Ausgang stellen sie am
Kopfhörerlautstärkeregler -19- ein.
Am Tape-Eingang -8- können Sie weitere Signalquellen wie DAT, CD-
Player oder ein Tape Deck anschließen.
Am Record Ausgang -9- können Sie Aufnahmegeräte wie DAT, CD-
Rekorder oder ein Tape Deck anschließen.
Drücken Sie den Tape/Rec to Control Knopf -21-, um das Signal vom
Tape-Eingang -8- zum Control Room Ausgang -10- weiterzuleiten.
Drücken Sie Tape/Rec to Master Knopf -22-, um das Signal vom Tape-
Eingang -8- zum Master Stereo Ausgang -7- weiterzuleiten.
USB-Anschluss
Das Rox-Mischpult ist mir einem Full Duplex USB Port ausgestattet.
Diese USB-Verbindung ermöglicht den Austausch von Audiosignalen
in CD-Qualität (16-Bit/44.1 kHz) zwischen Ihrem Computer und dem
Mixer.
Bedienung
a) Anschlüsse vornehmen
Fahren Sie wie gewohnt Ihren Rechner (Mac/PC) hoch und warten Sie
bis dieser vollständig geladen ist. Verbinden Sie nun Ihren Rechner mit
dem Sinn7 Rox.8 USX mit Hilfe des beiliegenden USB-Kabels.
b) Software einstellen (Bespiel: Windows XP)
Sobald Sie den Sinn7 Rox.8 USX mit dem Computer verbinden sollte
Windows in Form einer Sprechblase die Meldungen in der Symbolleiste
anzeigen. Durch die integrierte "Plug ‚n' Play"-Technologie werden alle
nötigen Treiber automatisch von alleine installiert. Zuletzt sollte die
Meldung "Die neue Hardware wurde installiert und kann jetzt verwendet
werden" angezeigt werden. Die Hardware-Installation ist somit
erfolgreich abgeschlossen.
Um sicherzustellen das in den Systemeinstellungen alles reibungslos
gelaufen ist, öffnen Sie in der "Systemsteuerung" den Punkt "Sounds und
Audiogeräte". Klicken Sie nun den Reiter "Audio" an um die
Lautstärkenregelung einzusehen. Als Standardgerät für die Aufnahme
sollte das Rox.8 USX automatisch eingestellt worden sein.
Hinweis:
Im System wird das Rox.8 USX als "USB Audio-Codec"
gekennzeichnet.
c) Aufnahme
Starten Sie nun ihre favorisierte Aufnahme-Software. Stellen Sie dabei
das Rox.8 USX als Aufnahmequelle in ihrer Software ein ("USB Audio-
Codec").
Nun sind Sie bereit Ihre analogen Quellen digital über das Rox.8 USX
aufzunehmen. Beachten Sie hierbei, dass das Master-Summensignal via
USX übertragen wird.
Hinweis:
Bitte entnehmen Sie weitere Tipps und Einstellungsmöglichkeiten der
integrierten Software-Dokumentation.
Hinweis:
Im System wird das Rox.8 USX als "USB Audio-Codec"
gekennzeichnet.
Settings
The Input Channels feature a 3-band equalizer -12-. Set the bass, mid
range and treble using the respective 3-band equalizer controls -12-.
Use the AUX control -13- to regulate the signal sent via AUX.
Use the Level control -16- to set the level of the respective input signal.
Master Section
Use the volume control for the Master Output -26- to regulate the signal
output level.
The Modulation Indicator -25- displays the Master Mix level.
Connect your headphones with the OUT bush for the headphones -11-.
The headphones signal corresponds to Control Room OUT -10-.
Connect active speakers as monitors or an additional final amplifier to
Control Room OUT -10-. The OUT level for the headphones and the
Control Room OUT can be set using the headphones volume control -
19-.
Connect additional signal sources like DAT, CD player or a tape-deck to
Tape IN -8-.
Connect recording devices like DAT, CD recorder or a tape-deck to
Record OUT -9-.
Activate the Tape/Rec to Control Room button -21- to forward the
signal from Tape IN -8- to Control Room OUT -10-. Activate the
Tape/Rec to Control Master button -22- to forward the signal from
Tape IN -8- to the Master Stereo OUT -7-.
USB Connection
The Rox mixing console features a Full Duplex USB Port. This USB
connection facilitates the exchange of audio signals in CD quality (16-
Bit/44.1 kHz) between your computer and the mixer.
Operation
a) Connect Hardware
Boot your computer (Mac/PC) and wait until everything has loaded
completely. Now connect your computer with the Sinn7 Rox.8 USX via
enclosed USB cable.
b) Configure Software (Instance: Windows XP)
As soon as you connect the Sinn7 Rox.8 USX with your Computer,
Windows should display the balloons and inform you that it has found a
new USB device. Because your mPod has "Plug 'n' Play" technology
inside, no special drivers are required. The message "Your new
hardware was installed and is now ready for use" should appear. The
hardware installation is now successfully completed.
To ensure that all settings are configured properly, go to the "Control
Panel" and open "Sounds and Audio Devices". Click on the slider "Audio"
to check volume control. The Rox.8 USX should be already set as
standard device for record.
Note:
Your Rox.8 USX is recognized as "USB Audio-Codec".
c) Start recording!
Now start your favourite software. Setting up the Sinn7 Rox.8 USX for
recording source in your recording software ("USB Audio-Codec").
You are now ready to record your analogue sources digitally via the
Rox.8 USX. Please observe that the Master composite signal is
transmitted via USB.
Note:
For more information concerning control and settings of software.
Note:
The system identifies the Rox.8 USB as "USB Audio-Codec".
- At commercial facilities the regulations for the prevention of accidents
as stipulated by the association of professional associations must be
observed.
- At schools, training facilities, hobby and self-help workshops the
operation of the device must be monitored with responsibility by
trained staff.
- Keep this operation manual in a safe place for later reference in the
event of questions or problems.
Application in accordance with regulations
- This device is a professional studio mixer that regulates, edits and
mixes audio signals. Additionally, it features an integrated 16-Bit/44
kHz USB audio interface to record and playback audio signals digitally
with the PC. The integrated DSP effect unit incoming signals can have
different effects assigned to them.
- This product is authorised for connection to 230 V, 50 Hz AC and is
designed exclusively for indoor application.
- If the device is used for any other purposes than those described in
the operation manual, damage can be caused to the product, leading
to exclusion of warranty rights. Moreover, any other application that
does not comply with the specified purpose harbours risks such as
short circuit, fire, electric shock, etc.
- The serial number determined by the manufacturer must never be
removed to uphold the warranty rights.
Maintenance
- Check the technical safety of the device regularly for damage to the
mains line or the casing, as well as for wear of wear parts such as
rotary and sliding switches.
- If it is to be assumed that the safe operation is no longer feasible then
the device must be disconnected and secured against accidental use.
Always disconnect mains plug from the outlet!
- It must be assumed that a safe operation is no longer feasible if the
device bears visible defects, if the device no longer functions, following
longer storage under unfavourable conditions or after major transport
stress.
IM_SINN7_ROX8USX 16.11.2007 10:52 Uhr Seite 6

4 5
Bezeichnungen:
1. Mikrofoneingang (XLR)
2. Mono-Line-Eingang (6,3 mm Klinke)
3. Trim-Potentiometer
4. Stereo-Line Eingänge (6,3 mm Klinke)
5. Stereo-Aux-Return Eingang
6. AUX Send-Ausgang
7. Master Stereoausgang (6,3 mm Klinke)
8. Tape Eingang (Cinch)
9. Record Ausgang (Cinch)
10.Control Room Ausgang
11.Kopfhörerausgang
12.3-fach Klangregelung
13.AUX/EFF Send-Regler
14.PAN-Regler
15.Balance-Regler
16.Level-Regler
17.Aux Return-Regler
18.Aux Send-Regler
19.Kopfhörer/ Control Room Lautstärkeregler
20.Ein/Aus-Schalter für 48V Phantomeinspeisung
21.Tape/Rec to Control Room Knopf
22.Tape/Rec to Master Knopf
23.48V Phantomeinspeisung LED
24.Power-LED
25.Aussteuerungs-LEDs
26.Lautstärkeregler für Masterausgang
27.Übersteuerungs-LED
28.Send-Regler für integrierte DSP-Effekteinheit
29.Return-Regler für integrierte DSP-Effekteinheit
30.Level-Regler für integrierte DSP-Effekteinheit
31.Preset-Display
32.Auf/Ab Wahlschalter
33.Eingangwahlschalter Line/USB
34.USB Master Ausgang
35.Netzkabelanschluss
36.Ein-/ Aus-Schalter
Bedienung
Schließen Sie das Netzkabel an den Netzkabelanschluss -35- an.
Schalten Sie das Gerät mit dem An/Aus-Schalter -36- ein, die
Betriebsanzeige -24- leuchtet.
Mono-Eingänge
Die Kanäle 1, 2, 3 und 4 sind Monokanäle und mit symmetrischen
Lineanschlüssen (6,3 mm Klinkebuchsen) -2- und Mikrofonanschlüssen
(XLR) -1- versehen. Mit den Trim-Reglern -3- regeln Sie den Pegel des
jeweiligen Mikrofoneingangs.
Mit dem Phantomeinspeisungsschalter -20- können Sie die 48 V
Phantomeinspeisung für Kondensator-Mikrofone einschalten.
Vergewissern Sie sich vor dem Anschluss, ob das Mikrofon, das Sie
anschließen, einer Phantomeinspeisung bedarf. Aktivieren Sie die
Phantomeinspeisung, leuchtet die Phantomeinspeisungsanzeige -23-
auf.
Mit dem Pan-Regler -14- (nur Mono-Kanäle) stellen Sie das
Kanalpanorama ein, d.h. Sie legen die Position des Signals innerhalb des
Stereofelds fest.
Bei Übersteuerung des Eingangssignals der Kanäle 1 und 2 leuchten die
Peak-LED-Anzeigen -27- auf.
Stereo-Eingänge
Die Kanäle 5-6 und 7-8 sind Stereo-Kanäle und mit symmetrischen Line-
Eingängen (6,3mm Klinkebuchsen) -4- versehen. Benutzt man nur die
linke Kanalbuchse an, arbeitet der Kanal mono.
Durch den Eingangswahlschalter -33- kann zwischen Line und USB
gewählt werden. Somit kann das Signal vom Computer in den
Sterereokanal 7/8 zu Monitorzwecken geroutet werden.
Mit dem Balance-Regler -15- regeln Sie den relativen Anteil zwischen
dem linken und rechten Eingangssignal.
Bedienoberfläche
Rückseite
Controls
Rear Panel
Designation:
1. MIC Input (XLR)
2. Mono Line Input (6.3 mm jack)
3. Trim-potentiometer
4. Stereo Line Input (6.3 mm jack)
5. Stereo Aux Return IN
6. AUX Send OUT
7. Master Stereo OUT (6.3 mm jack)
8. Tape IN (Cinch)
9. Record OUT (Cinch)
10.Control Room OUT
11.Headphones OUT
12.3-fold Equalizer
13.AUX/EFF Send Control
14.PAN Control
15.Balance Control
16.Level Control
17.Aux Return Control
18.Aux Send Control
19.Headphones/ Control Room Volume Control
20.Phantom Feed Switch
21.Tape/Rec to Control Room Button
22.Tape/Rec to Master Button
23.Phantom Feed Indicator
24.Power LED
25.Modulation Indicator
26.Volume Control for Master Out
27.Peak-LED
28.Send control for integrated DSP effect unit
29.Return control for integrated DSP effect unit
30.Level control for integrated DSP effect unit
31.Preset Display
32.Up/Down Selector
33.Input Selector Line/USB
34.USB Master Out
35.Line Cord Connection
36.ON/OFF Switch
Operation
Join the line cord with the Line Cord Connection -35-. Switch the
device on using the ON/OFF switch -36-; the Operation Display -24-
is on.
Mono Inputs
Channels 1, 2, 3 and 4 are mono channels which feature symmetrical
Line Connections (6.3 mm jack bushes) -2- and microphone connections
(XLR) -1-. Use the Trim controls -3- to regulate the level of the respective
MIC input.
Use the Phantom Feed Switch -20- to activate the 48 V phantom feed
for condenser microphones. Ensure before making the connection that
the microphone you are about to hook up requires a phantom feed.
Once the phantom feed is activated, the Phantom Feed Indicator -23- is
on.
Use the Pan control -14- (mono channels only) to set the channel
panorama, i.e. to set the signal's position within the stereo field.
In the event of overmodulation of the incoming signal on Channels 1 and
2, the Peak LED displays -27- illuminate.
Stereo Inputs
Channels 5-6 and 7-8 are stereo channels which feature symmetrical
Line Inputs (6.2 mm jack bushes) -4-. When using the left channel bush
only, the channel operates in mono mode.
Use the input selector -33- to select between Line and USB. This routes
the signal from the PC into the stereo channel 7/8 for monitoring
purposes.
Use the Balance Control -15- to regulate the relative share between the
left and right input signal.
34
12
33 35 36
1
2
3
5 6 7
4 4 8 9
10
11
13
14 27 27 27 27 15 15
16
28
29
30
20
21
22
31
32
25
26
19
23 24
17 18
IM_SINN7_ROX8USX 16.11.2007 10:52 Uhr Seite 4

4 5
Bezeichnungen:
1. Mikrofoneingang (XLR)
2. Mono-Line-Eingang (6,3 mm Klinke)
3. Trim-Potentiometer
4. Stereo-Line Eingänge (6,3 mm Klinke)
5. Stereo-Aux-Return Eingang
6. AUX Send-Ausgang
7. Master Stereoausgang (6,3 mm Klinke)
8. Tape Eingang (Cinch)
9. Record Ausgang (Cinch)
10.Control Room Ausgang
11.Kopfhörerausgang
12.3-fach Klangregelung
13.AUX/EFF Send-Regler
14.PAN-Regler
15.Balance-Regler
16.Level-Regler
17.Aux Return-Regler
18.Aux Send-Regler
19.Kopfhörer/ Control Room Lautstärkeregler
20.Ein/Aus-Schalter für 48V Phantomeinspeisung
21.Tape/Rec to Control Room Knopf
22.Tape/Rec to Master Knopf
23.48V Phantomeinspeisung LED
24.Power-LED
25.Aussteuerungs-LEDs
26.Lautstärkeregler für Masterausgang
27.Übersteuerungs-LED
28.Send-Regler für integrierte DSP-Effekteinheit
29.Return-Regler für integrierte DSP-Effekteinheit
30.Level-Regler für integrierte DSP-Effekteinheit
31.Preset-Display
32.Auf/Ab Wahlschalter
33.Eingangwahlschalter Line/USB
34.USB Master Ausgang
35.Netzkabelanschluss
36.Ein-/ Aus-Schalter
Bedienung
Schließen Sie das Netzkabel an den Netzkabelanschluss -35- an.
Schalten Sie das Gerät mit dem An/Aus-Schalter -36- ein, die
Betriebsanzeige -24- leuchtet.
Mono-Eingänge
Die Kanäle 1, 2, 3 und 4 sind Monokanäle und mit symmetrischen
Lineanschlüssen (6,3 mm Klinkebuchsen) -2- und Mikrofonanschlüssen
(XLR) -1- versehen. Mit den Trim-Reglern -3- regeln Sie den Pegel des
jeweiligen Mikrofoneingangs.
Mit dem Phantomeinspeisungsschalter -20- können Sie die 48 V
Phantomeinspeisung für Kondensator-Mikrofone einschalten.
Vergewissern Sie sich vor dem Anschluss, ob das Mikrofon, das Sie
anschließen, einer Phantomeinspeisung bedarf. Aktivieren Sie die
Phantomeinspeisung, leuchtet die Phantomeinspeisungsanzeige -23-
auf.
Mit dem Pan-Regler -14- (nur Mono-Kanäle) stellen Sie das
Kanalpanorama ein, d.h. Sie legen die Position des Signals innerhalb des
Stereofelds fest.
Bei Übersteuerung des Eingangssignals der Kanäle 1 und 2 leuchten die
Peak-LED-Anzeigen -27- auf.
Stereo-Eingänge
Die Kanäle 5-6 und 7-8 sind Stereo-Kanäle und mit symmetrischen Line-
Eingängen (6,3mm Klinkebuchsen) -4- versehen. Benutzt man nur die
linke Kanalbuchse an, arbeitet der Kanal mono.
Durch den Eingangswahlschalter -33- kann zwischen Line und USB
gewählt werden. Somit kann das Signal vom Computer in den
Sterereokanal 7/8 zu Monitorzwecken geroutet werden.
Mit dem Balance-Regler -15- regeln Sie den relativen Anteil zwischen
dem linken und rechten Eingangssignal.
Bedienoberfläche
Rückseite
Controls
Rear Panel
Designation:
1. MIC Input (XLR)
2. Mono Line Input (6.3 mm jack)
3. Trim-potentiometer
4. Stereo Line Input (6.3 mm jack)
5. Stereo Aux Return IN
6. AUX Send OUT
7. Master Stereo OUT (6.3 mm jack)
8. Tape IN (Cinch)
9. Record OUT (Cinch)
10.Control Room OUT
11.Headphones OUT
12.3-fold Equalizer
13.AUX/EFF Send Control
14.PAN Control
15.Balance Control
16.Level Control
17.Aux Return Control
18.Aux Send Control
19.Headphones/ Control Room Volume Control
20.Phantom Feed Switch
21.Tape/Rec to Control Room Button
22.Tape/Rec to Master Button
23.Phantom Feed Indicator
24.Power LED
25.Modulation Indicator
26.Volume Control for Master Out
27.Peak-LED
28.Send control for integrated DSP effect unit
29.Return control for integrated DSP effect unit
30.Level control for integrated DSP effect unit
31.Preset Display
32.Up/Down Selector
33.Input Selector Line/USB
34.USB Master Out
35.Line Cord Connection
36.ON/OFF Switch
Operation
Join the line cord with the Line Cord Connection -35-. Switch the
device on using the ON/OFF switch -36-; the Operation Display -24-
is on.
Mono Inputs
Channels 1, 2, 3 and 4 are mono channels which feature symmetrical
Line Connections (6.3 mm jack bushes) -2- and microphone connections
(XLR) -1-. Use the Trim controls -3- to regulate the level of the respective
MIC input.
Use the Phantom Feed Switch -20- to activate the 48 V phantom feed
for condenser microphones. Ensure before making the connection that
the microphone you are about to hook up requires a phantom feed.
Once the phantom feed is activated, the Phantom Feed Indicator -23- is
on.
Use the Pan control -14- (mono channels only) to set the channel
panorama, i.e. to set the signal's position within the stereo field.
In the event of overmodulation of the incoming signal on Channels 1 and
2, the Peak LED displays -27- illuminate.
Stereo Inputs
Channels 5-6 and 7-8 are stereo channels which feature symmetrical
Line Inputs (6.2 mm jack bushes) -4-. When using the left channel bush
only, the channel operates in mono mode.
Use the input selector -33- to select between Line and USB. This routes
the signal from the PC into the stereo channel 7/8 for monitoring
purposes.
Use the Balance Control -15- to regulate the relative share between the
left and right input signal.
34
12
33 35 36
1
2
3
5 6 7
4 4 8 9
10
11
13
14 27 27 27 27 15 15
16
28
29
30
20
21
22
31
32
25
26
19
23 24
17 18
IM_SINN7_ROX8USX 16.11.2007 10:52 Uhr Seite 4

- Zu Beginn müssen die Überblendregler und Lautstärkeregler Ihres
Verstärkers auf Minimum eingestellt und die Lautsprecherschalter in
"OFF"-Position geschaltet sein. Vor dem Lauterstellen 8 bis 10
Sekunden warten, um den durch Einschwingung erzeugten
Schroteffekt zu vermeiden, welcher zu Lautsprecher- und
Frequenzweichenschäden führen könnte.
- Geräte, die an Netzspannung betrieben werden, gehören nicht in
Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern
besondere Vorsicht walten.
- In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften
des Verbandes der gewerblichen Berufsgenossenschaft zu beachten.
- In Schulen, Ausbildungseinrichtungen, Hobby- oder Selbsthilfe-
werkstätten ist das Betreiben des Gerätes durch geschultes Personal
verantwortlich zu überwachen.
- Heben Sie diese Bedienungsanleitung für spätere Fragen und
Probleme gut auf.
Bestimmungsgemäße Verwendung
- Bei diesem Gerät handelt es sich um ein professionelles
Studiomischpult mit dem sich Audiosignale regeln, bearbeiten und
mischen lassen. Zusätzlich ist ein 16-Bit/44 kHz USB-Audio-Interface
integriert. Mit diesem können Audiosignale digital mit dem Computer
aufgenommen und wiedergegeben werden. Durch die integrierte
DSP-Effekteinheit können zudem die eingehenden Signale mit
verschiedenen Effekten belegt werden.
- Dieses Produkt ist für den Anschluss an 230 V, 50 Hz
Wechselspannung zugelassen und wurde ausschließlich zur
Verwendung in Innenräumen konzipiert.
- Wird das Gerät anders verwendet als in dieser Bedienungsanleitung
beschrieben, kann dies zu Schäden am Produkt führen und der
Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit
Gefahren wie z.B. Kurzschluss, Brand, elektrischem Schlag, etc.
verbunden.
- Die vom Hersteller festgelegte Seriennummer darf niemals entfernt
werden, da ansonsten der Garantieanspruch erlischt.
Wartung
- Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes auf
Beschädigungen des Netzkabels oder des Gehäuses, sowie auf die
Abnutzung von Verschleißteilen wie Dreh- und Schiebereglern.
- Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr
möglich ist, so ist das Gerät außer Betrieb zu setzten und gegen
unbeabsichtigten Betrieb zu sichern. Netzstecker aus der Steckdose
ziehen!
- Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich
ist, wenn das Gerät sichtbare Beschädigungen aufweist, das Gerät
nicht mehr funktioniert, nach längerer Lagerung unter ungünstigen
Verhältnissen oder nach schweren Transportbeanspruchungen.
6 3
Einstellungen
Die Eingangskanäle verfügen über einen 3-Band Equalizer -12-. Sie
können den Bass, die Mitten und die Höhen an den jeweiligen 3-fach
Klangreglern -12- einstellen.
Mit dem Aux-Regler -13- regeln Sie das Signal, das auf den Aux-Weg
geschickt wird.
Mit dem Level-Regler -16- regeln Sie den Pegel des jeweiligen
Eingangssignals.
Master-Sektion
Mit dem Lautstärkeregler für den Masterausgang -26- regeln Sie den
Signalausgangspegel.
Den Master-Mix Pegel können Sie an der Aussteuerungsanzeige -25-
ablesen.
Verbinden Sie Ihren Kopfhörer mit der Ausgangsbuchse für Kopfhörer -
11-. Das Kopfhörersignal entspricht dem Control Room Ausgang -10-.
Am Control Room Ausgang -10- können Sie Aktiv-Boxen als Monitore
oder eine zusätzliche Endstufe anschließen. Den Ausgangspegel für den
Kopfhörer und den Control Room Ausgang stellen sie am
Kopfhörerlautstärkeregler -19- ein.
Am Tape-Eingang -8- können Sie weitere Signalquellen wie DAT, CD-
Player oder ein Tape Deck anschließen.
Am Record Ausgang -9- können Sie Aufnahmegeräte wie DAT, CD-
Rekorder oder ein Tape Deck anschließen.
Drücken Sie den Tape/Rec to Control Knopf -21-, um das Signal vom
Tape-Eingang -8- zum Control Room Ausgang -10- weiterzuleiten.
Drücken Sie Tape/Rec to Master Knopf -22-, um das Signal vom Tape-
Eingang -8- zum Master Stereo Ausgang -7- weiterzuleiten.
USB-Anschluss
Das Rox-Mischpult ist mir einem Full Duplex USB Port ausgestattet.
Diese USB-Verbindung ermöglicht den Austausch von Audiosignalen
in CD-Qualität (16-Bit/44.1 kHz) zwischen Ihrem Computer und dem
Mixer.
Bedienung
a) Anschlüsse vornehmen
Fahren Sie wie gewohnt Ihren Rechner (Mac/PC) hoch und warten Sie
bis dieser vollständig geladen ist. Verbinden Sie nun Ihren Rechner mit
dem Sinn7 Rox.8 USX mit Hilfe des beiliegenden USB-Kabels.
b) Software einstellen (Bespiel: Windows XP)
Sobald Sie den Sinn7 Rox.8 USX mit dem Computer verbinden sollte
Windows in Form einer Sprechblase die Meldungen in der Symbolleiste
anzeigen. Durch die integrierte "Plug ‚n' Play"-Technologie werden alle
nötigen Treiber automatisch von alleine installiert. Zuletzt sollte die
Meldung "Die neue Hardware wurde installiert und kann jetzt verwendet
werden" angezeigt werden. Die Hardware-Installation ist somit
erfolgreich abgeschlossen.
Um sicherzustellen das in den Systemeinstellungen alles reibungslos
gelaufen ist, öffnen Sie in der "Systemsteuerung" den Punkt "Sounds und
Audiogeräte". Klicken Sie nun den Reiter "Audio" an um die
Lautstärkenregelung einzusehen. Als Standardgerät für die Aufnahme
sollte das Rox.8 USX automatisch eingestellt worden sein.
Hinweis:
Im System wird das Rox.8 USX als "USB Audio-Codec"
gekennzeichnet.
c) Aufnahme
Starten Sie nun ihre favorisierte Aufnahme-Software. Stellen Sie dabei
das Rox.8 USX als Aufnahmequelle in ihrer Software ein ("USB Audio-
Codec").
Nun sind Sie bereit Ihre analogen Quellen digital über das Rox.8 USX
aufzunehmen. Beachten Sie hierbei, dass das Master-Summensignal via
USX übertragen wird.
Hinweis:
Bitte entnehmen Sie weitere Tipps und Einstellungsmöglichkeiten der
integrierten Software-Dokumentation.
Hinweis:
Im System wird das Rox.8 USX als "USB Audio-Codec"
gekennzeichnet.
Settings
The Input Channels feature a 3-band equalizer -12-. Set the bass, mid
range and treble using the respective 3-band equalizer controls -12-.
Use the AUX control -13- to regulate the signal sent via AUX.
Use the Level control -16- to set the level of the respective input signal.
Master Section
Use the volume control for the Master Output -26- to regulate the signal
output level.
The Modulation Indicator -25- displays the Master Mix level.
Connect your headphones with the OUT bush for the headphones -11-.
The headphones signal corresponds to Control Room OUT -10-.
Connect active speakers as monitors or an additional final amplifier to
Control Room OUT -10-. The OUT level for the headphones and the
Control Room OUT can be set using the headphones volume control -
19-.
Connect additional signal sources like DAT, CD player or a tape-deck to
Tape IN -8-.
Connect recording devices like DAT, CD recorder or a tape-deck to
Record OUT -9-.
Activate the Tape/Rec to Control Room button -21- to forward the
signal from Tape IN -8- to Control Room OUT -10-. Activate the
Tape/Rec to Control Master button -22- to forward the signal from
Tape IN -8- to the Master Stereo OUT -7-.
USB Connection
The Rox mixing console features a Full Duplex USB Port. This USB
connection facilitates the exchange of audio signals in CD quality (16-
Bit/44.1 kHz) between your computer and the mixer.
Operation
a) Connect Hardware
Boot your computer (Mac/PC) and wait until everything has loaded
completely. Now connect your computer with the Sinn7 Rox.8 USX via
enclosed USB cable.
b) Configure Software (Instance: Windows XP)
As soon as you connect the Sinn7 Rox.8 USX with your Computer,
Windows should display the balloons and inform you that it has found a
new USB device. Because your mPod has "Plug 'n' Play" technology
inside, no special drivers are required. The message "Your new
hardware was installed and is now ready for use" should appear. The
hardware installation is now successfully completed.
To ensure that all settings are configured properly, go to the "Control
Panel" and open "Sounds and Audio Devices". Click on the slider "Audio"
to check volume control. The Rox.8 USX should be already set as
standard device for record.
Note:
Your Rox.8 USX is recognized as "USB Audio-Codec".
c) Start recording!
Now start your favourite software. Setting up the Sinn7 Rox.8 USX for
recording source in your recording software ("USB Audio-Codec").
You are now ready to record your analogue sources digitally via the
Rox.8 USX. Please observe that the Master composite signal is
transmitted via USB.
Note:
For more information concerning control and settings of software.
Note:
The system identifies the Rox.8 USB as "USB Audio-Codec".
- At commercial facilities the regulations for the prevention of accidents
as stipulated by the association of professional associations must be
observed.
- At schools, training facilities, hobby and self-help workshops the
operation of the device must be monitored with responsibility by
trained staff.
- Keep this operation manual in a safe place for later reference in the
event of questions or problems.
Application in accordance with regulations
- This device is a professional studio mixer that regulates, edits and
mixes audio signals. Additionally, it features an integrated 16-Bit/44
kHz USB audio interface to record and playback audio signals digitally
with the PC. The integrated DSP effect unit incoming signals can have
different effects assigned to them.
- This product is authorised for connection to 230 V, 50 Hz AC and is
designed exclusively for indoor application.
- If the device is used for any other purposes than those described in
the operation manual, damage can be caused to the product, leading
to exclusion of warranty rights. Moreover, any other application that
does not comply with the specified purpose harbours risks such as
short circuit, fire, electric shock, etc.
- The serial number determined by the manufacturer must never be
removed to uphold the warranty rights.
Maintenance
- Check the technical safety of the device regularly for damage to the
mains line or the casing, as well as for wear of wear parts such as
rotary and sliding switches.
- If it is to be assumed that the safe operation is no longer feasible then
the device must be disconnected and secured against accidental use.
Always disconnect mains plug from the outlet!
- It must be assumed that a safe operation is no longer feasible if the
device bears visible defects, if the device no longer functions, following
longer storage under unfavourable conditions or after major transport
stress.
IM_SINN7_ROX8USX 16.11.2007 10:52 Uhr Seite 6

7
Wir gratulieren Ihnen zum Kauf des Sinn 7 Rox.8 USX Studiopultes.
Vielen Dank, dass Sie unserer Technologie Ihr Vertrauen schenken.
Vor Inbetriebnahme bitten wir Sie, alle Anweisungen sorgfältig zu
studieren und zu befolgen.
Nehmen Sie das Sinn 7 Rox.8 USX aus der Verpackung. Bitte
überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher
Transportschaden vorliegt. Sollten Sie Schäden am Stromkabel oder am
Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen
Sie sich bitte mit Ihrem Fachhändler in Verbindung.
Sicherheitshinweise
ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit der
Netzspannung 230 V. Bei dieser Spannung können Sie einen
lebensgefährlichen elektrischen Schlag erhalten! Bei Schäden, die
durch Nichtbeachtung dieser Bedienungsanleitung verursacht
werden, erlischt jeder Garantieanspruch. Bei Sach- oder
Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachtung der Sicherheitshinweise verursacht werden,
übernimmt der Hersteller keine Haftung.
- Dieses Gerät hat das Werk in einwandfreiem Zustand verlassen. Um
diesen Zustand zu erhalten und einen gefahrlosen Betrieb
sicherzustellen, muss der Anwender unbedingt die
Sicherheitshinweise und die Warnvermerke beachten, die in dieser
Gebrauchsanleitung enthalten sind.
- Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige
Umbauen und/oder Verändern des Gerätes nicht gestattet. Beachten
Sie bitte, dass Schäden, die durch manuelle Veränderungen an
diesem Gerät verursacht werden, nicht unter den Garantieanspruch
fallen.
- Im Geräteinneren befinden sich keine zu wartenden Teile,
ausgenommen die von außen austauschbaren Verschleißteile. Die
Wartung darf nur von fachkundigem Personal durchgeführt werden,
ansonsten verfällt die Garantie!
- Stellen Sie sicher, dass die Stromversorgung erst nach dem Aufbau
des Gerätes erfolgt. Den Netzstecker immer als letztes einstecken.
Vergewissern Sie sich, dass der Netzschalter auf "OFF" steht, wenn
Sie das Gerät ans Netz anschließen.
- Benutzen Sie nur vorschriftsmäßige Kabel. Achten Sie darauf, dass
alle Stecker und Buchsen fest angeschraubt und richtig
angeschlossen sind. Bei Fragen wenden Sie sich bitte an Ihren
Händler.
- Stellen Sie sicher, das beim Aufstellen des Produktes das Netzkabel
nicht gequetscht oder durch scharfe Kanten beschädigt wird.
- Lassen Sie das Netzkabel nicht mit anderen Kabeln in Kontakt
kommen! Seien Sie vorsichtig beim Umgang mit Netzkabeln und -
anschlüssen. Fassen Sie diese Teile nie mit nassen Händen an!
- Stecken Sie das Stromkabel nur in geeignete Schukosteckdosen ein.
Als Spannungsquelle darf dabei nur eine ordnungsgemäße
Netzsteckdose des öffentlichen Versorgungsnetzes verwendet
werden.
- Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung
vom Netz! Fassen Sie dazu den Netzstecker an der Grifffläche an und
ziehen Sie niemals an der Netzleitung!
- Stellen Sie das Gerät auf einer horizontalen und stabilen,
schwerentflammbaren Unterlage auf.
- Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei
der Installation oder Inbetriebnahme des Gerätes.
- Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät
nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird.
Vergewissern sie sich, dass keine Kabel frei herumliegen. Sie
gefährden Ihre und die Sicherheit Dritter!
- Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf
dem Gerät oder in dessen Nähe ab. Falls doch einmal Flüssigkeit in
das Geräteinnere gelangen sollte, sofort den Netzstecker ziehen.
Lassen Sie das Gerät von einem qualifizierten Servicetechniker prüfen,
bevor es erneut genutzt wird. Beschädigungen, die durch
Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Garantie
ausgeschlossen.
- Betreiben Sie das Gerät nicht in extrem heißen (über 35° C) oder
extrem kalten (unter 5° C) Umgebungen. Halten Sie das Gerät von
direktem Sonnenlicht und von Wärmequellen wie Heizkörpern, Öfen,
usw. (auch beim Transport in geschlossenen Wagen) fern. Sorgen Sie
immer für eine ausreichende Ventilation.
- Das Gerät darf nicht in Betrieb genommen werden, wenn es von
einem kalten Raum in einen warmen Raum gebracht wurde. Das
dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät
zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es
Zimmertemperatur erreicht hat!
- Regler und Schalter sollten niemals mit Sprühreinigungsmitteln und
Schmiermitteln behandelt werden. Dieses Gerät sollte nur mit einem
feuchten Tuch gereinigt werden, verwenden Sie niemals Lösungsmittel
oder Waschbenzin zum Reinigen.
- Bei Umzügen sollte das Gerät im ursprünglichen Versandkarton
transportiert werden.
d) Wiedergabe
Stellen Sie in Ihrer favorisierten Sequenzer- oder Medien-Software das
Rox.8 USX als Wiedergabequelle ein ("USB Audio-Codec"). Das
Computersignal wird nun auf den Kanal 7/8 geleitet.
Hinweis:
Beachten Sie dabei den Eingangswahlschalter -33- auf USB zu
stellen.
ASIO-Tipp:
Falls Sie eine Software benutzen die ASIO-Treiber benötigt, können
Sie im Internet unter http://www.asio4all.de einen Universal-Treiber
herunterladen. Aktivieren Sie in dessen Einstellungsmenü das Rox.8
USX (USB-Audio-Codec). Wählen Sie nun in den Audio-Einstellungen
Ihrer Software, beispielsweise Ableton Live oder Steinberg Cubase,
den ASIO4ALL-Treiber aus. Nun ist ihr Mischpult mit den ASIO-
Treibern betriebsbereit.
DSP-Effekteinheit
Das Rox.8 USX hat eine DSP-Effekteinheit integriert, so dass
eingehenden Signale mit verschiedenen Effekten belegt werden
können.
Das Preset-Displays -31- zeigt an, welcher Effekt aktiviert ist. Durch die
Auf/Ab Wahlschalter -32- lassen sich die verschiedenen Effekte
auswählen.
Mit dem Up/Down Preset-Auswahlschalter -32- kann man die 16
internen Effektprogramme selektieren.
Der Effektlautstärkenanteil kann individuell pro Kanal mittels dem
AUX/Eff-Regler -13- eingestellt werden.
Mit dem FX Send-Regler -28- stellt man die Lautstärke des Effektbusses
ein, welcher in die DSP-Effekteinheit gesendet wird.
Mit dem FX Return-Regler -29- stellt man die Anzahl der Echo-
Wiederholungen, abhängig vom eingestellten Effektprogramm, ein.
Mit dem FX Level-Regler -30- kann man die Hauptlautstärke des Effekts
einstellen, die zum Master Mix geschickt wird.
Aux Send/Return
Am unsymmetrischen Aux-Send Anschluss (6,3 mm Klinke) -6- können
Sie ein externes Effektgerät einschleifen.
Mit dem Aux Return-Regler -17- regeln Sie die Eingangslautstärke der
Stereo Aux Return-Anschlüsse -5-. Die Aux-Return Anschlüsse -5- sind
unsymmetrisch (6,3 mm Klinke). Für Mono-Betrieb, schließen Sie nur
die linke Kanalbuchse an.
Mit dem Aux Send-Regler -18- regeln Sie die Ausgangslautstärke des
Mono Aux Send-Anschlusses -6-. Der Aux-Send Anschluss -6- ist
unsymmetrisch (6,3 mm Klinke) und ausschließlich für den Mono-
Betrieb.
Congratulations on purchasing Sinn 7 Rox.8 USX studio console.
Thank you for placing your trust in our disc jockey technology. Before
operating this equipment we ask you to carefully study and observe
all instructions.
Please remove the Sinn 7 Rox.8 USX from its packaging. Check before
initial operation to make sure that the device has not been visibly
damaged during transport. If you detect any damage to the power cable
or the casing, do not operate the device. Contact your specialised
dealer.
Safety instructions
CAUTION! Please exercise particular caution when handling 230 V
power voltage. This voltage rating may lead to a critical electrical
shock! Any damage caused by the non-observance of this operation
manual excludes any warranty claims. The manufacturer is not liable
for any damage to property or for personal injury caused by improper
handling or non-observance of the safety instructions.
- This device left the works in a perfect condition. To maintain this
condition and to ensure a risk-free operation the user must observe
the safety instructions and warnings contained in this operation
manual.
- For reasons of safety and certification (CE) the unauthorised
conversion and/or modification of the device is prohibited. Please
note that in the event of damage caused by the manual modification
to this device any warranty claims are excluded.
- The inside of the device does not contain any parts which require
maintenance, with the exception of wear parts that can be exchanged
from the outside. Qualified staff must carry out maintenance,
otherwise the warranty does not apply!
- Ensure that the power will only be supplied after the device has been
fully set up. Always plug in the mains plug last. Ensure that the mains
switch is in the "OFF" position when connecting the device to power.
- Only use cables that comply with regulations. Observe that all jacks
and bushes are tightened and correctly hooked up. Refer to your
dealer if you have any questions.
- Ensure that when setting up the product the mains cable is not
squashed or damaged by sharp edges.
- Prevent the mains cable from coming into contact with other cables!
Exercise great care when handling mains cables and connections.
Never touch these parts with wet hands!
- Connect the power cable exclusively to appropriate shock-proof
outlets. The only supply point to be used is a supply outlet in
accordance with specifications of the public supply network.
- Disconnect the device from the supply outlet when not in use and
before cleaning! Be sure to hold the mains plug by the body. Never pull
the mains cord!
- Position the device on a horizontal and stable low-flame base. When
experiencing feedback, direct the radiation field of your loudspeakers
away from the device.
- Avoid any concussions or violent impact when installing or operating
the device.
- When selecting the location of installation make sure that the device
is not exposed to excessive heat, humidity, and dust. Be sure that no
cables lie around openly. You will endanger your own safety and that
of others!
- Do not rest any containers filled with liquid that could easily spill onto
the device or in its immediate vicinity. If, however, fluids should access
the inside of the device, immediately disconnect the mains plug. Have
the device checked by a qualified service technician before re-use.
Damage caused by fluids inside the device is excluded from the
warranty.
- Do not operate the device under extremely hot (in excess of 35° C) or
extremely cold (below 5° C) conditions. Keep the device away from
direct exposure to the sun and heat sources such as radiators, ovens,
etc. (even during transport in a closed vehicle). Never cover the
cooling fan or vents. Always ensure sufficient ventilation.
- The device must not be operated after being taken from a cold
environment into a warm environment. The condensation caused
hereby may destroy your device. Do not switch on or operate the
device until it has reached ambient temperature!
- Controls and switches should never be treated with spray-on cleaning
agents and lubricants. This device should only be cleaned with a damp
cloth. Never use solvents or cleaning fluids with a petroleum base for
cleaning.
- When relocating the device should be transported in its original
packaging.
- When starting operation the cross-faders and volume controls of your
amplifier must be set to minimum level. Bring the loudspeaker
switches into the "OFF" position. Wait between 8 to 10 seconds
before increasing the volume to avoid shot noise created by transient
effect, which could cause damage to loudspeakers and the diplexer.
- Devices supplied by voltage should not be left in the hands of children.
Please exercise particular care when in the presence of children.
2
d) Playback
In your preferred sequencer or media software set the Rox.8 USB as
your playback source ("USB Audi-Codec"). The computer signal is now
routed to channel 7/8.
Note:
Be sure to set the Input Selector -33- to USB.
ASIO Tip:
When using software that requires ASIO drivers, go to
http://www.asio4all.de to download a universal driver. Activate in its
settings menu the Rox.8 USB (USB-Audio-Codec). Then select in the
audio settings of your software, for example Ableton Live or
Steinberg Cubase, as the ASIO4ALL driver. Your mixing console is
now ready for ASIO operation.
DSP Effect Unit
The Rox.8 USX features an integrated DSP effect unit to assign
different effects to incoming signals.
The Preset Display -31- indicates which effect is currently activated. Use
the Up/Down Selector -32- to activate the different effects.
Us the Up/Down Preset Selector -32- to activate the 16 internal effect
programmes.
The share of the effect volume can be set individually per channel using
the AUX/Eff control -13-.
Use the FX Send Control -28- to set the volume of the effect bus being
sent to the DSP effect unit.
Use the FX Return Control -29- to set the number of Echo repeats,
depending on the set effects programme.
Use the FX Level Control -30- to set the main volume of the effect being
sent to the Master Mix.
Aux Send/Return
Connect an external effect device to the unsymmetrical AUX Send
connection (6.3 mm jack) -6-.
Use the Aux Return control -17- to regulate the Stereo Aux Return -5-
connections.
The Aux Return connections -5- are unsymmetrical (6.3 mm jack). For
Mono operation, connect the left channel bush only.
Use the Aux Send control -18- to regulate the Stereo Aux Send -6-
connections.
The Aux Send connections -6- are unsymmetrical (6.3 mm jack). For
Mono operation, connect the left channel bush only.
IM_SINN7_ROX8USX 16.11.2007 10:51 Uhr Seite 2

WARNUNG! Um Feuer oder einen
elektrischen Schock zu vermeiden, setzen Sie
dieses Gerät nicht Wasser oder Flüssigkeiten
aus! Öffnen Sie niemals das Gehäuse!
WARNING! To prevent fire or avoid an electric
shock do not expose the device to water or
fluids! Never open the housing!
Für weiteren Gebrauch aufbewahren!
Store for later reference!
Sinn7 Audio,
Global Distribution GmbH, Schuckerstr. 28, 48153 Münster, Germany, Fax [phone]
© COPYRIGHT
Nachdruck verboten!
Reproduction prohibited!
Operating Manual
Rox.8 USX
8-Kanal PRO Low-Noise
Studiomischpult und USB
Audio-Interface mit interner
DSP-Effekteinheit
ACHTUNG! Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit
diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung,
Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun
haben, müssen entsprechend qualifiziert sein und diese Betriebsanleitung genau
beachten. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen
und nationalen Richtlinien, die Konformität wurde nachgewiesen, die
entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.
CAUTION! For your own safety, please read this operation manual carefully before
initial operation! All persons involved in the installation, setting-up, operation,
maintenance and service of this device must be appropriately qualified and
observe this operation manual in detail. This product complies with the
requirements of the applicable European and national regulations. Conformity has
been proven. The respective statements and documents are deposited at the
manufacturer.
Technische Daten
Folgende Daten des Herstellers werden von der Global Distribution
GmbH nicht auf Plausibilität und Richtigkeit geprüft:
Eingänge
Mono Mic: XLR
(>1.3K ohm / + 2 dBm / max. +14 dBm)
Mono Line: 6,3 mm Klinke
(>10K ohm / + 4 dBm / max. 22 dBm)
Stereo Line: 6,3 mm Klinke
(>10K ohm / + 4 dBm / max. 22 dBm)
Tape In: Cinch Klinke
(>10K ohm / + 2 dBm / max. 22 dBm)
Aux Returns: 6,3 mm Klinke
(>10K ohm / + 4 dBm / max. 22 dBm)
Ausgänge
Stereo Out L/R: XLR & 6,3 mm Klinke
(120 ohm / +4 - 6 dBm / +22 dBm)
Aux Sends: 6,3 mm Klinke
(120 ohm / +4 - 6 dBm / +20 dBm)
CTRL Room Out: 6,3 mm Klinke
(120 ohm / +4 - 6 dBm / +22 dBm)
Rec Out: Cinch Klinke
(1K ohm / +4 - 6 dBm / +22 dBm)
Phones: 6,3 mm Klinke
(100 ohm / - / 40 mW x 2)
Frequenzgang
Input / Output: 20 Hz - 20 KHz = /-3dB @ 0 dBm
Kanal EQ
Hi: 12 kHz, +/- 15 dB
Mid: 2,5 kHz, +/- 15 dB
Low: 80 Hz, +/- 15 dB
Gain Control-Bereich
Channel/ Master/ Effekt Fader: 0 bis +15 dB
Aux Send/ Aux Master Send : 0 bis +15 dB
Aux Return: 0 bis +20 dB
Phantom Power +48 V, global
USB
A/D & D/A: 16-Bit
Playback Distortion: < 0.05%
S/N: 80dB
Recording: Distortion < 0.1%
Interface: USB with full duplex operation
(Wiedergabe und Aufnahme)
Kompatibel mit USB1.1 or USB2.0
Maße: 258 x 55 x 312 mm
Gewicht: 2,23 kg
Technical information
Global Distribution GmbH did not test the following manufacturers'
specification for plausibility and accuracy:
Input
Mono Mic: XLR
(>1.3K ohm / + 2 dBm / max. +14 dBm)
Mono Line: 6.3 mm jack
(>10K ohm / + 4 dBm / max. 22 dBm)
Stereo Line: 6.3 mm jack
(>10K ohm / + 4 dBm / max. 22 dBm)
Tape In: Cinch jacks
(>10K ohm / + 2 dBm / max. 22 dBm)
Aux Returns: 6.3 mm jack
(>10K ohm / + 4 dBm / max. 22 dBm)
Output
Stereo Out L/R: XLR & 6.3 mm jack
(120 ohm / +4 - 6 dBm / +22 dBm)
Aux Sends: 6.3 mm jack
(120 ohm / +4 - 6 dBm / +20 dBm)
CTRL Room Out: 6.3 mm jack
(120 ohm / +4 - 6 dBm / +22 dBm)
Rec Out: Cinch jacks
(1K ohm / +4 - 6 dBm / +22 dBm)
Phones: 6.3 mm jack
(100 ohm / - / 40 mW x 2)
Frequency Response
Input / Output: 20 Hz - 20 KHz = /-3dB @ 0 dBm
Input Channel Equalization
Hi: 12 kHz, +/- 15 dB
Mid: 2.5 kHz, +/- 15 dB
Low: 80 Hz, +/- 15 dB
Gain Control Range
Channel/ Master/ Effect Faders: Off to +15 dB
Aux Send/ Aux Master Send : Off to +15 dB
Aux Return: Off to +20 dB
Phantom Power +48 V, global
USB
A/D & D/A: 16-Bit
Playback Distortion: < 0.05%
S/N: 80dB
Recording: Distortion < 0.1%
Interface: USB with full duplex operation
(playback and recording)
Compatible with USB1.1 or USB2.0
Dimensions: 258 x 55 x 312 mm
Weight: 2.23 kg
IM_SINN7_ROX8USX 16.11.2007 10:51 Uhr Seite 8
