Sirocco 7010CAWBX User manual

OPERATING INSTRUCTIONS
INSTRUCTIONS DE FONCTIONNEMENT
501273 Grey Road 1, Georgian Bluffs, Ontario N0H 2T0, Canada
Toll Free: 1-800-567-3556 | Phone: [phone] | Email: ContactU[email protected]
www.caframo.com
7010CAWBX 12/24 V White Fan
7010CABBX 12/24V Black Fan
Versatile: 12V or 24V
Polyvalent: pour 12 ou 24 volts

II. Secure backing plate to wall using six #6 fasteners.
Read and Save these Instructions
Accessory Kit Includes:
Place nuts in hex holes on back of
backing plate before mounting
1. Installation
I. Test the positioning of the fan before starting installation. Place 2 nuts
in hex holes on back of backing plate before mounting. Using the
double sided tape provided, temporarily attach backing plate to wall.
Please note that this is a semi-permanent adhesive.
Double Sided Tape
Power Cord with Ferrite
Hardware Bag
Backing Plate
4 Nuts
2 Screws
1 Backing Plate
oPhillips-head screwdriver
oSix #6 fasteners
2 Lock Washers
1 Power Cord with Ferrite to
reduce radio interference
1 Double Sided Adhesive Pad
Required for Installation:
Fasten here

Attach corresponding wires here

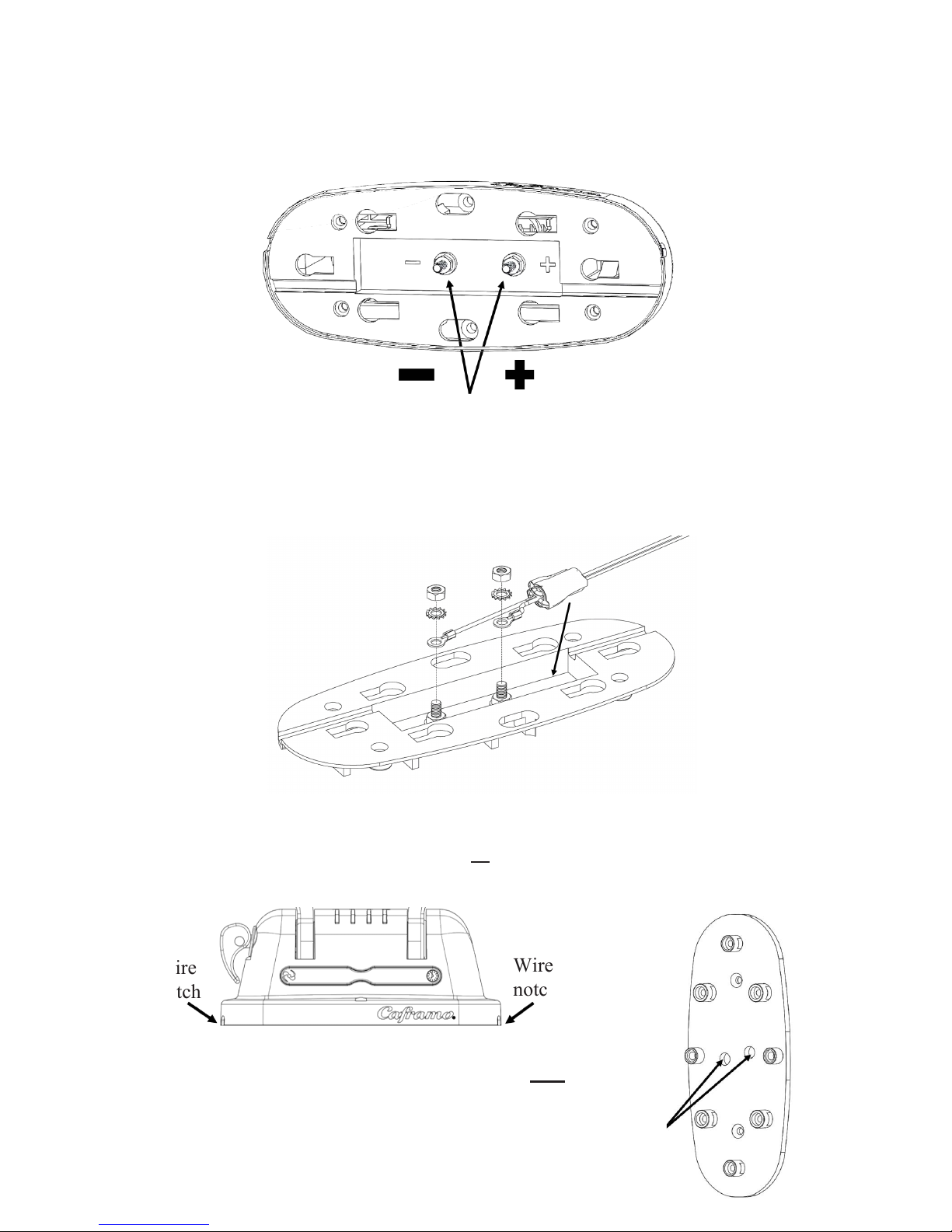

c. Depending on how you are installing your fan, feed wire through
notch on either end of base or through corresponding holes
on backing plate.
Corresponding
holes
Wire
notch
Wire
notch
b. Secure wires following the order illustrated below. Place Ferrite in
space beside base screw.
Base Screw
Wire
III. Wiring
a. Place wire marked positive onto positive base screw, then negative
to negative base screw.
Nut
Lock Washer
OR
Ferrite

2. Operation
The fan blade must be clear of any obstructions that would cause the
blade to jam. Lock fan arm in position before turning on.
Power/Speed Button Timer Button
a. Slide fan onto backing plate
IV. Slide fan base onto firmly secured backing plate. Secure fan to backing
plate with two screws provided.
ii.Speed
Press Power/Speed button once for low speed, twice for medium, three
times for high and four times to turn fan off.
i. Lock Latch
Flip Lock Latch upwards to unlock fan arm. Rotate fan arm to desired
direction. Push latch back down to lock fan in position.
b. Secure with screws
Lock Latch in locked position
Fan Arm

3. Specifications
Current Draw Amps
Low 0.06
Medium 0.11
High 0.21
Fan Speed
0.12
0.22
0.35
24 Volt12 Volt 12 & 24 Volt
RPM
1200 ±100
1500 ±100
1800 ±100
Maximum Airflow: 140 CFM (Cubic Feet Per Minute)
238 m³/h (Cubic Meters per Hour)
iii.Timer
This fan is equipped with a timer feature that allows you to set a
running time of 3, 6, 9 or 12 hours.
To set timer, press Timer Button 1, 2, 3 or 4 times. The LED bar will
light up beside selected time and fan will shut off when the timer
setting expires.
To turn the fan off mid timer, press the Timer Button until the LED
bars disappear, and then press the Power/Speed button to turn the fan
off.
4. Care and Maintenance
The Sirocco II requires very little maintenance. By following the
instructions within this manual, the fan will operate problem-free for
years. Turn power off to clean. A vacuum can be used to clear the fan of
any dust build-up and a dry cloth may be used to wipe the surface. Do not
use gasoline, thinner or other harsh chemicals to clean fan.
LED Timer Bars

5. Replacement Kit
The Sirocco II motor is designed for thousands of hours of operation.
Should the fan begin to spin slower over time, a simple motor replacement
may be the solution.
6. Safety
Reverse polarity protection ensures protection of the fan when the input
supply is connected in the reverse way.
Overcurrent protection ensures protection against short circuit or damage
to the motor.
7. Warnings
Do not position too close to any objects that may be drawn into the
blades and stop the airflow.
Do not use outdoors.
Do not use on wet surfaces or immerse in water.
Never allow water to drip into motor housing.
Do not use if power supply cord becomes frayed or brittle.
Do not use gasoline, thinners or other harsh chemicals to clean fan.
Do not use near fireplaces, furnaces, stoves or high temperature heat.

II. Fixer la plaque de fixation sur le mur à l'aide des six fixations #6.
Lire et conserver ces instructions
Placer les écrous dans les trous
hexagonaux à l'arrière de la
plaque de fixation avant le
montage
Fixer ici
1. Installation
I. Tester le positionnement du ventilateur avant de commencer
l'installation. Placer 2 écrous dans les trous hexagonaux, à l'arrière de
la plaque de fixation avant le montage. À l'aide du ruban double face
compris, fixer temporairement la plaque de fixation sur le mur.
Noter qu'il s'agit d'un adhésif semi-permanent.
Ruban adhésif double face
Cordon d'alimentation avec ferrite
Sac de quincaillerie
Le jeu
d'accessoires
comprend :
Plaque de fixation
4 écrous
2 vis
1 plaque de fixation
1 ruban adhésif
double face
Requis pour l'installation : oTournev is cruciforme
oSix fixations #6
2 rondelles de blocage
1 cordon d'alimentation
avec module de ferrite pour
réduire les interférences
radio

Fixer les fils correspondants ici

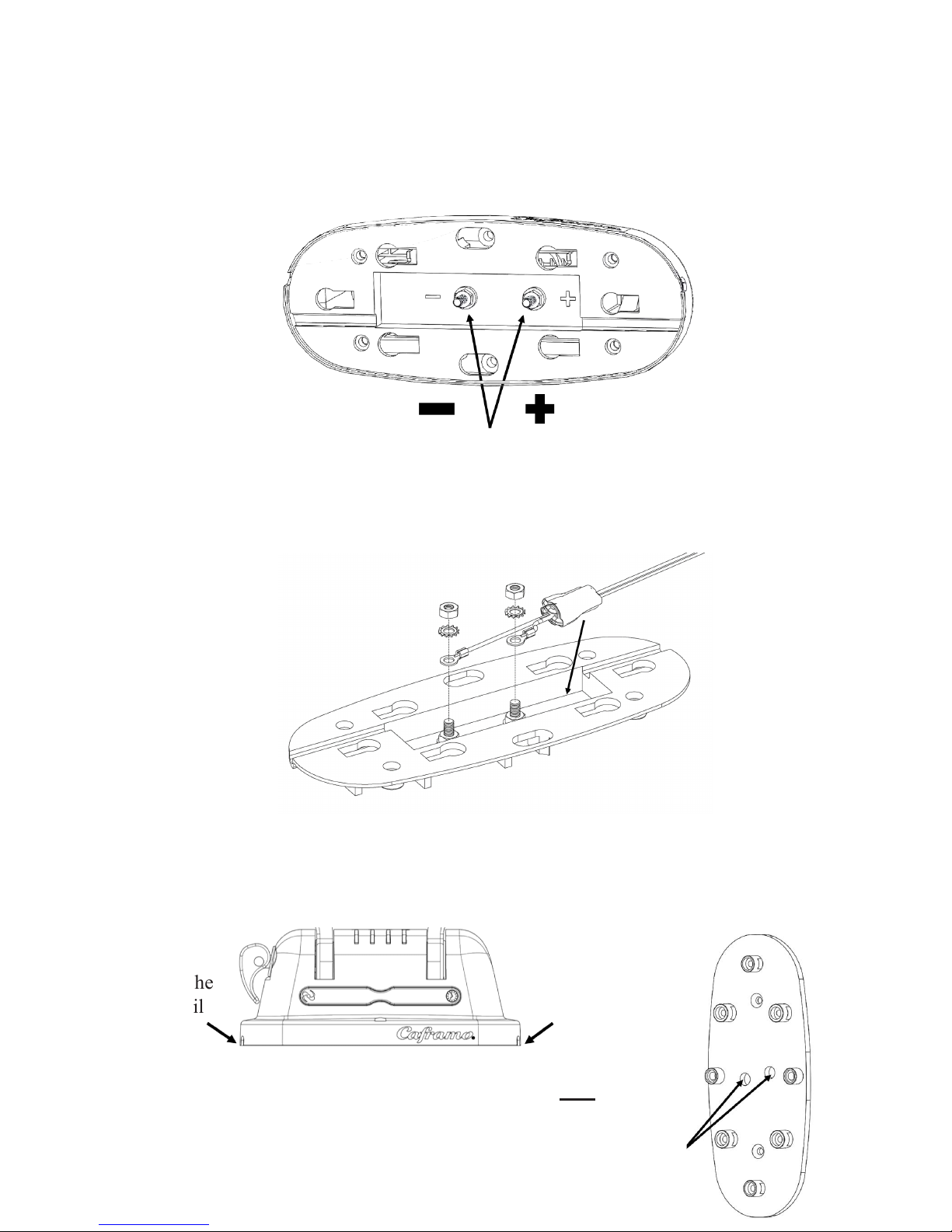

c. Dépendant de comment vous installerez votre ventilateur, vous devez
courir le fil par l'encoche ou sur les deux côtés de la base ou via les
trous correspondants sur la plaque de fixation.
Trous
correspondants
Encoche
pour fil
b. Fixer les fils en suivant l'ordre illustré ci-dessous. Placez la ferrite
dans l'espace à côté de la vis de base .
III. Filage
a. Placer le fil marqué comme le positif sur la vis de base du positif,
puis le négatif sur la vis de base du négatif.
Écrou
Rondelle de blocage
Fil
OU
Encoche
pour fil
Vis de base
Ferrite

Bouton puissance/vitesse Bouton de minuterie
a. Glisser le ventilateur sur la
plaque de fixation
IV. Glisser la base du ventilateur sur la plaque de fixation fixée solidement.
Fixer le ventilateur sur la plaque de fixation avec les deux vis comprises.
ii.Vitesse
Appuyer une fois sur le bouton puissance/vitesse pour la basse
vitesse, deux fois pour la vitesse moyenne, trois fois pour la
grande vitesse, ou quatre fois pour éteindre le ventilateur.
b. Fixer avec les vis
2. Fonctionnement
L'hélice du ventilateur doit être libre de toute obstruction qui
pourrait la bloquer. Fixer le bras du ventilateur en position
avant de le mettre en marche.
i. Taquet de blocage
Basculer le taquet de blocage vers le haut pour déverrouiller le bras du
ventilateur. Pivoter le bras du ventilateur à la position voulue. Pousser
le loquet en place vers le bas pour bloquer le ventilateur dans cette
position.
Bras du ventilateur
Taquet de blocae en
position de blocage

3. Spécifications
Intensité du courant en ampères
Basse 0.06
Moyenne 0.11
Haute 0.21
Vitesse du ventilateur
0.12
0.22
0.35
24 Volts12 Volts12 et 24 Volts
Tour/min
1200 ±100
1500 ±100
1800 ±100
iii.Minuterie
Ce ventilateur est équipé d'une minuterie vous permettant de régler le
temps de marche à 3, 6, 9 ou 12 heures.
Pour régler la minuterie, appuyer sur le bouton de minuterie 1, 2, 3
ou 4 fois. L'indicateur à DEL s'illuminera près du délai sélectionné,
et le ventilateur s'éteindra lorsque le délai sera écoulé.
Pour éteindre le ventilateur avant la fin du délai de la minuterie,
appuyer sur le bouton minuterie jusqu'à ce que l'indicateur à DEL
s'éteigne, puis appuyer sur le bouton de puissance/vitesse pour
éteindre le ventilateur.
Débit d'air maximum: 238 m3/h (mètres cube par l'heure)
4. Soin et entretien
Le ventilateur Sirocco II nécessite très peu d'entretien. En suivant les
instructions comprises dans ce manuel, le ventilateur fonctionnera sans
problème pendant des années. Éteindre le ventilateur avant le nettoyage.
Utiliser un aspirateur muni d'une brosse pour éliminer toute accumulation
de poussière, et un chiffon sec pour essuyer la surface. Ne jamais utiliser
d'essence, de diluant ni de produit chimique fort pour nettoyer le
ventilateur.
Indicateur à DEL

5. Kit de remplacement
Le moteur du ventilateur Sirocco II est conçu pour un fonctionnement sans
souci pendant des milliers d'heures.
Si le ventilateur commençait à tourner plus lentement avec le temps, la
solution pourrait être un simple remplacement du moteur.
6. Sécurité
La protection contre une polarité inversée assure la protection du
ventilateur si l'alimentation était branchée à l'envers.
La protection contre les surintensités assure la protection contre les courts-
circuits et protège le moteur contre les dommages.
7. AVERTISSEMENTS
Ne pas positionner ce ventilateur près d'un objet qui pourrait être
entraîné dans l'hélice et qui pourrait bloquer le débit d'air.
Ne pas utiliser à l'extérieur.
Ne pas utiliser sur des surfaces mouillées et ne pas immerger le ventilateur
dans l'eau.
Ne jamais laisser de l'eau dégoutter sur/dans le bâti du moteur.
Ne pas utiliser le ventilateur si le cordon d'alimentation devient effiloché
ou cassant.
Ne pas utiliser d'essence, de diluant ni de produit chimique fort pour
nettoyer ce ventilateur.
Ne pas utiliser près d'un foyer, d'une fournaise, d'un poêle ou d'une source
de chaleur à température élevée.

Limited Warranty/ Garantie limitée
www.caframo.com/warranty
This product has a 2 year limited warranty.
Ce produit a une garantie limitée de 2 ans.
Limited Warranty
The product you have purchased has been guaranteed by the
manufacturer for the warranty period stated starting on the date of
purchase against defects in workmanship and/or materials. This
guarantee does not apply if the damage occurs because of accident,
improper handling or operation, shipping damage, abuse, misuse, or
unauthorized repairs made or attempted. Only parts that prove to be
defective during the period of guarantee will be replaced without
charge.
Garantie limitée
Le produit que vous venez d’acheter est garanti par le fabricant
pendant le période indiqué après l’achat contre les défauts de
fabrication et de matériaux. Cette garantie ne s’applique pas en cas
de dommage dû aux accidents, à une mauvaise manipulation ou
utilisation, à l’expédition, aux abus, à un usage impropre ou à des
réparations non autorisées. Seules les pièces trouvées défectueuses
durant la période de garantie seront remplacées gratuitement.
7010MN003 REV02

Product Registration
To register online please visit www.caframo.com/warranty
or complete the form below, detach and mail to:
Caframo Limited, 501273 Grey Road 1, Georgian Bluffs, ON N0H 2T0, Canada,
*Product: Sirocco II *Date Purchased: _________________________
*Model Number: 7010 *Serial Number:__________________________
*Customer Name: _____________________________________________________
*Address: ___________________________________________________________
*City:_______________________ *State/Prov: _____________________________
*Country: ___________________ *Zip/Postal Code:_________________________
*Phone: _____________________ Email: __________________________________
*From which store did you purchase this product? ___________________________
Retailer City and State/Province: _________________________________________
Is this the first Caframo product you have purchased
□ Yes □ No □ Don’t know
How did you find out about this Caframo product?
□ In-Store Display □ Newspaper □ Sales Clerk □ Internet
□ Magazine Advertising □ Friend(s) □ Other
Check the main reason you purchased this product.
□ Gift □ Office or work relate □ Personal use
For statistical purpose, please fill in the following
The purchaser of this product listed above was: □ Male □ Female
The age group of purchaser was:
□ 19 and under □ 20 to 25 □ 26 to 34 □ 35 to 44
□ 45 to 54 □ 55 to 64 □ 65 to 74 □ 75+
Approximate Family Income of the purchaser:
□ Under $19,999 □ $20,000 to $39,999 □ $40,000 to $59,999
□ $60,000 to $79,999 □ $80,000+
Occupation of the purchaser of this product:
□ Homemaker □ Upper Management □ Sales/Marketing
□ Student □ Professional/Technical □ Retired
□ Middle Management □ Unemployed □ Farmer
□ Tradesmen/Machine Operator/Labourer □ Other
* Required

Carte d’enregistrement
Pour vous inscrire en ligne veuillez visiter : www.caframo.com/warranty
ou remplissez le formulaire ci-dessous, détachez et envoyez à:
Caframo Limited, 501273 Grey Road 1, Georgian Bluffs , ON N0H 2T0, Canada
*Date de l’achat : __________________
*Numéro de série : _________________
*Produit : Sirocco II
*Numéro de modèle : 7010
*Nom du client : _____________________________________________________
*Adresse : __________________________________________________________
*Ville : ____________________________ *Province : __________________
*Pays : ____________________________ *Code Postal :________________
*Tél: __________________________ Email : _____________________________
*Chez quel détaillant avez-vous acheté ce produit? _________________________
Ville et province : ______________________________________
S’agit-il du premier produit Caframo que vous avez acheté ?
□ Oui □ Non □ Je ne sais pas
Comment avez-vous découvert ce produit Caframo ?
□ Présentoir en magasin □ Internet □ Journaux □ Ami(s)
□ Commis aux ventes □ Publicité dans une revue □ Autre
Cochez la raison principale pour laquelle vous avez acheté ce produit.
□ Cadeau □ Utilisation personnelle □ Pour le bureau ou le travail
Aux fins de statistiques, veuillez répondre aux questions suivantes
L’acheteur du produit susmentionné était-il : □ Un homme □ Une femme
Le groupe d’âges de l’acheteur
□ 19 ans et moins □ Entre 20 et 24 ans □ Entre 25 et 34 ans
□ Entre 35 et 44 ans □ Entre 45 et 54 ans □ Entre 55 et 64 ans
□ Entre 65 et 74 ans □ 75 ans et plus
Revenu familial approximatif de l’acheteur :
□ Moins de 19 999 $ □ Entre 20 000 $ et 39 999 $
□ Entre 40 000 $ et 59 999 $ □ Entre 60 000 $ et 79 999 $
□ 80 000 $ et plus
Profession de l’acheteur de ce produit :
□ Autre ____________________ □ À la retraite □ Étudiant(e)
□ Cadre intermédiaire □ Cadre supérieur
□ Sans emploi
□ Femme / homme au foyer
□ Professionnel(le)/technique
□Ventes / marketing
□ Agriculteur
□ Ouvrier qualifie/ opérateur de machinerie
* Obligatoire

501273 Grey Road 1, Georgian Bluffs, Ontario N0H 2T0, Canada
Toll Free: 1-800-567-3556 | Phone: [phone] | Email: ContactU[email protected]
www.caframo.com
