Sit Daelan 27020006 Original instructions

Montageanleitung
27020006
D Sicherheitshinweise
NL Veiligheidsvoorschriften
TR Güvenlik bilgileri
GB Safety information
PL Wskazówki dotyczące bezpieczeństwa
RU Правила техники безопасности

Bitte lesen Sie diese Aufbauanleitung sorgfältig. Entfernen Sie aus dem Karton alle Verpackungsmaterialien, Heftklammern
und Verpackungsbänder.
Vergleichen Sie alle Teile mit der nachstehenden Artikelliste: alles soll vorhanden sein. Bitte legen Sie alle Teile auf
erpackungsteile sollten
umweltfreundlich entsorgt werden.
BITTE NICHT ZU FEST ANZIEHEN. Lieber
nach einiger Zeit des Gebrauchs nachziehen.
Beginnen Sie mit dem Testziehen der
Schrauben auf der Mitte der Platte und
dann erst nach außen hin langsam und
der Reihe nach über Kreuz festziehen.
WARNUNG: Möbel, die nicht an einer Wand befestigt sind, können unter bestimmten Umständen umkippen,
d. h. wenn ein Kind versucht, auf die Möbel zu klettern, oder im Falle eines Erdbebens.
Dementsprechend empfehlen wir, alle Möbel an einer Wand zu befestigen. Wir liefern einen kostenlosen
Sicherheitswandanker für entsprechende Möbel und empfehlen, diese zu verwenden, um ein Umkippen Ihres
Produkts zu verhindern. Die mitgelieferte Befestigungsvorrichtung sollte für die meisten Wandtypen geeignet
sein. Beachten Sie jedoch, dass für unterschiedliche Wandmaterialien möglicherweise andere Befestigungs-
vorrichtungen als die mitgelieferten erforderlich sind.
WARNING: Any furniture that is not anchored to a wall has the potential to tip over in certain
circumstances, i.e. if a child attempts to climb up on the furniture or in the event of an earthquake.
Accordingly, we recommend that all furniture is anchored to a wall. We supply a free safety wall anchor
with all furniture sold and we recommend these are used to prevent your product tipping.
devices from those supplied.

2
Hardware pack
Wall Strap
Panel Layout
A B CDEFG
HIJ K
x25 x15x12
L+R
x6
L+R
x6
x4 x18
x30x18 x15
x12
x2
ZYX
x1
WV
For quicker assembly, we recommend the
use of a power drill on a low-speed setting.
Phillips & Flathead screwdrivers required
SIT Mobel lm-und Export Vertriebs GmbH
Am Ringofen 34-38
D-41189 Monchengladbach
Tel: [phone]
Fax: [phone]
E-mai: [email protected]
1
2
3
4
5
5
4
16
6
7L
7R
9
11
10
14
13
12
X3
x1 x1
x1

To begin assembly attach 3x slide rails (H) in place on each of the panels [2] and [3] as shown using 2x
small screws (G) in each rail bracket. Fasten allscrews with a screwdriver.
Um mit der Montage zu beginnen,
befestigen Sie 3x Gleitschienen (H)
in Piace an jeder der Platten [2] und [3],
wie mit 2x klein gezeigt Schrauben (G)
in jeder Schienenhalterung Befestigen
Sie alle Schrauben mit einem
Schraubendreher.
Screw in bolts (A) and insert dowels (C) into holes in panels [2] and [3]. Slot together with parts [4], [5], [6], [15]
& [16]. Place 8x locking nuts (B) into holes in [5] and [6]. Tighten with a screwdriver.
Schrauben (A) einschrauben und Dübel (C) in die Löcher in den Platten [2]
und [3] einsetzen. Zusammen mit den Teilen [4] [5] [6] einstecken. [15] & [16].
8x Sicherungsmuttern (B) in die Löcher in [5] und [6] einsetzen. Mit einem
Schraubendreher festziehen.
3
Step 1
Step 2
SIT Mobel lm-und Export Vertriebs GmbH
Am Ringofen 34-38
D-41189 Monchengladbach
Tel: [phone]
Fax: [phone]
E-mai: [email protected]
G
x18
G
H
G
G
H
G
G
H
G
H
G
G
H
G
G
H
G
G
G
G
GG
G
G
23
B
x8
C
x8
A
A
C
A
C
C
C
C
C
A
C
A
C
C
C
C
C
A
C
A
C
B
B
B
B
B
B
6
4
5
4
15
16

4
Step 3
Step 4
Insert 4x bolts (A) and 6x dowels (C) into top panel [1]. Slot together with the rest of the cabinet. Place 4x locking
nuts (B) into holes in the side panels and tighten with screwdriver. Hammer 4x plastic glides (J) into the base.
Setzen Sie 4x Schrauben (A) und
6x Dübel (C) in die obere Platte
ein [1]. Steckplatz zusammen mit
dem Rest des Schranks. 4x
Verriegelung platzieren Muttern
(B) in Löcher in den Seitenwänden
stecken und mit einem
Schraubendreher festziehen.
Hämmere 4x Plastikgleiter (J) in
die Basis.
Connect back panels [7L] and [7R] together with the connector stick [8]. Attach both panels tothe cabinet
using 12x nails (K) and a hammer as shown.
Verbinden Sie die
Rückwände [7L] und
[7R] mit dem
Verbindungsstift [8].
Befestigen Sie beide
Paneele mit am
Schrank 12x Nägel (K)
und ein Hammer wie
abgebildet.
SIT Mobel lm-und Export Vertriebs GmbH
Am Ringofen 34-38
D-41189 Monchengladbach
Tel: [phone]
Fax: [phone]
E-mai: [email protected]
AC
A
C
C
A
C
J
J
J
x4
C
A
x4
B
B
B
C
C
1
7R
connector
K
K
K
K
K
K
K
K
KK
K
K
7L
8

5
Step 5
Step 6
Assemble the drawers by screwing 4x bolts (E) into the front panel [9]. Attach to side panels [10] and [11] using
4x locking nuts (F). Attach support [14] with one dowel (C) and a bolt (E) tothe front panel [9], and secure with
locking nut (F).
Montieren Sie die Schubladen, indem Sie 4x Schrauben (E)
in die Frontplatte [9] schrauben. An den Seitenwänden
[10] und [11] befestigen. mit 4x Kontermuttern (F). Befestigen
Sie die Stütze [14] mit einem Dübel (C) und einer Schraube (E) an der Frontplatte [9] und vSichern
Sie mit der Sicherungsmutter (F).
Step 7
Slide the base panel [12] into place in the grooves in side and front panels.
Schieben Sie die Grundplatte [12] in die Rillen in den Seiten- und Frontplatten.
Schublade x3
Drawer x3
Schublade x3
Drawer x3
Schublade x3
Drawer x3
Fasten back panel [13] into place using 4x long screws (D) in the holes in the side panels.
Befestigen Sie die Rückwand [13] mit 4x langen Schrauben (D) in den Löchern in den Seitenwänden.
SIT Mobel lm-und Export Vertriebs GmbH
Am Ringofen 34-38
D-41189 Monchengladbach
Tel: [phone]
Fax: [phone]
E-mai: [email protected]
E
F
E
F
F
x4
F
C
E
E
E
F
10
911
14
12
D
D
D
D
13

Schublade x3
Drawer x3
6
Step 8
Step 9
Flip drawer over and attach 2x rail components (I) to both left and right underside of the drawer using 4x
screws (G). Attach tosupport rail [14] using 2x long screws (D). Repeat Steps 5to8to assemble the second &
third drawers.
Drehen Sie die Schublade um und befestigen Sie 2x Schienenkomponenten (I) mit 4x Schrauben an der linken
und rechten Unterseite der Schublade (G). Mit 2x langen Schrauben (D) an der Tragschiene [14] befestigen.
Wiederholen Sie die Schritte 5 bis 8, um die zweite und dritte zusammenzubauen Schubladen.
Slide all three completed drawers into place on the rails in the cabinet unit as shown.
Schieben Sie alle drei fertigen Schubladen wie gezeigt auf die Schienen in der Schrankeinheit.
SIT Mobel lm-und Export Vertriebs GmbH
Am Ringofen 34-38
D-41189 Monchengladbach
Tel: [phone]
Fax: [phone]
E-mai: [email protected]
G
G
G
G
D x2
14

7
Step 10
Step 11
Ensure all drawers easily slide open and closed.
Stellen Sie sicher, dass alle Schubladen leicht geöffnet und geschlossen werden können.
r/washer
screw
Attach the safety strap (V) tothe top of the back side of the Mocka Set using screw (Y) and washer (Z). Tighten
with Screwdriver. Once assembled lift furniture into place, do not drag.
Befestigen Sie den
Sicherheitsgurt (V) mit der
Schraube (Y) und der
Unterlegscheibe (Z) oben
auf der Rückseite des
Mocka-Sets. Mit festziehen
Schraubenzieher. Nach dem
Zusammenbau nicht mehr
anheben.
SIT Mobel lm-und Export Vertriebs GmbH
Am Ringofen 34-38
D-41189 Monchengladbach
Tel: [phone]
Fax: [phone]
E-mai: [email protected]
Y
Vx1
V
Z

8

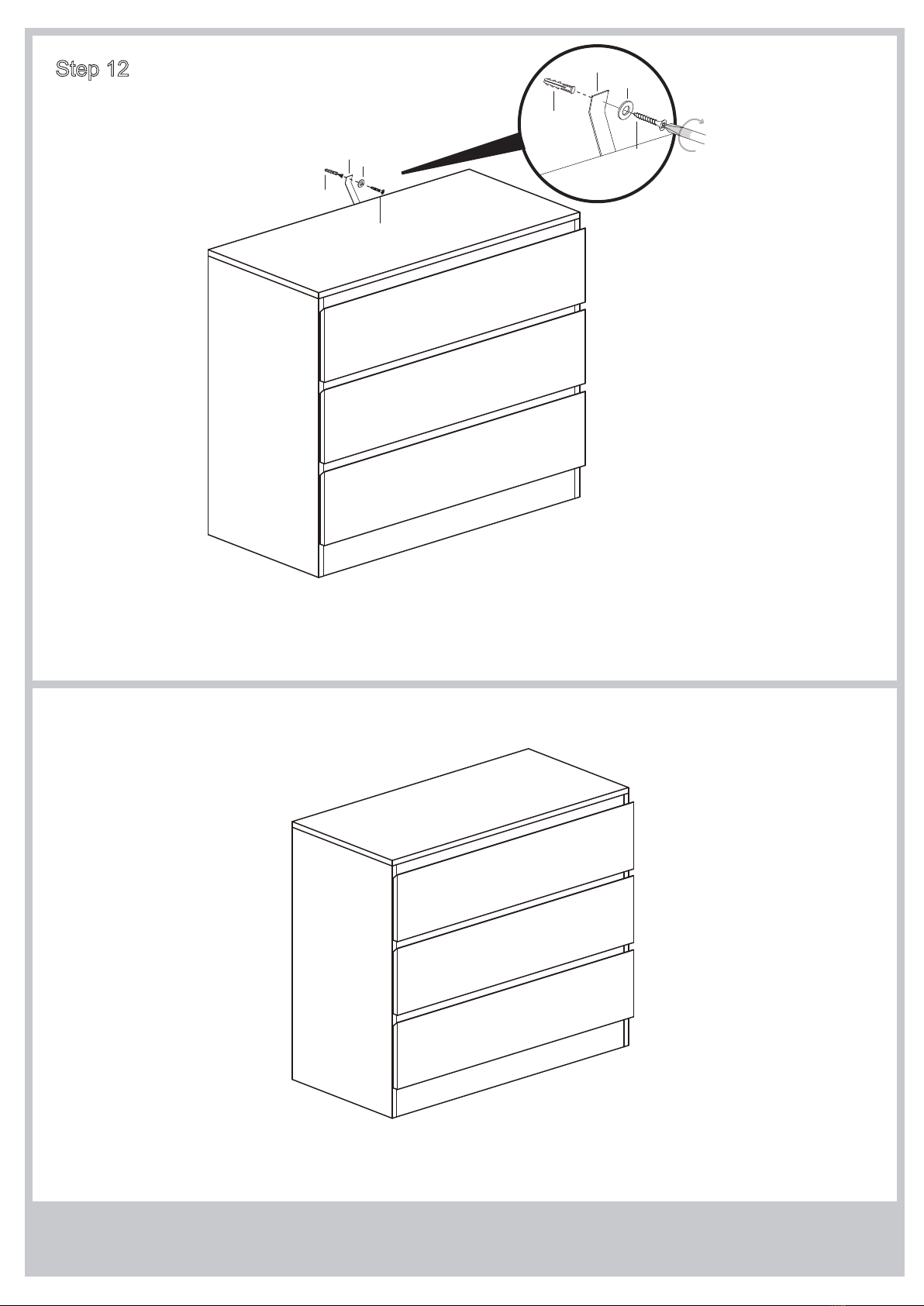

Step 12
SIT Mobel lm-und Export Vertriebs GmbH
Am Ringofen 34-38
D-41189 Monchengladbach
Tel: [phone]
Fax: [phone]
E-mai: [email protected]
Move MockaSet into desired location up against wall. Use a drill to create a small hole lining up with the top of
the safety strap (V). Fasten to wall using wall anchor (X), washer (Z) and wall screw (W). Ensure the Set is
balanced and steady before use.
Bewegen Sie das Mocka-Set
an die gewünschte Stelle gegen
die Wand. Verwenden Sie einen
Bohrer, um ein kleines Loch zu
erstellen, das mit der Oberseite
des Sicherheitsgurt (V). Mit
Wandanker (X), Unterlegscheibe (Z)
und Wandschraube (W) an der
Wand befestigen. Stellen Sie
sicher, dass das Set
ausgeglichen ist und vor
Gebrauch stabil.
Du bist fertig, viel Spaß!
You’re done, enjoy!
x1
wall
anchor
wall
screw
Washer
Strap
V
X
Z
wall
screw
