Sit 27020004 User manual

Montageanleitung
27020004

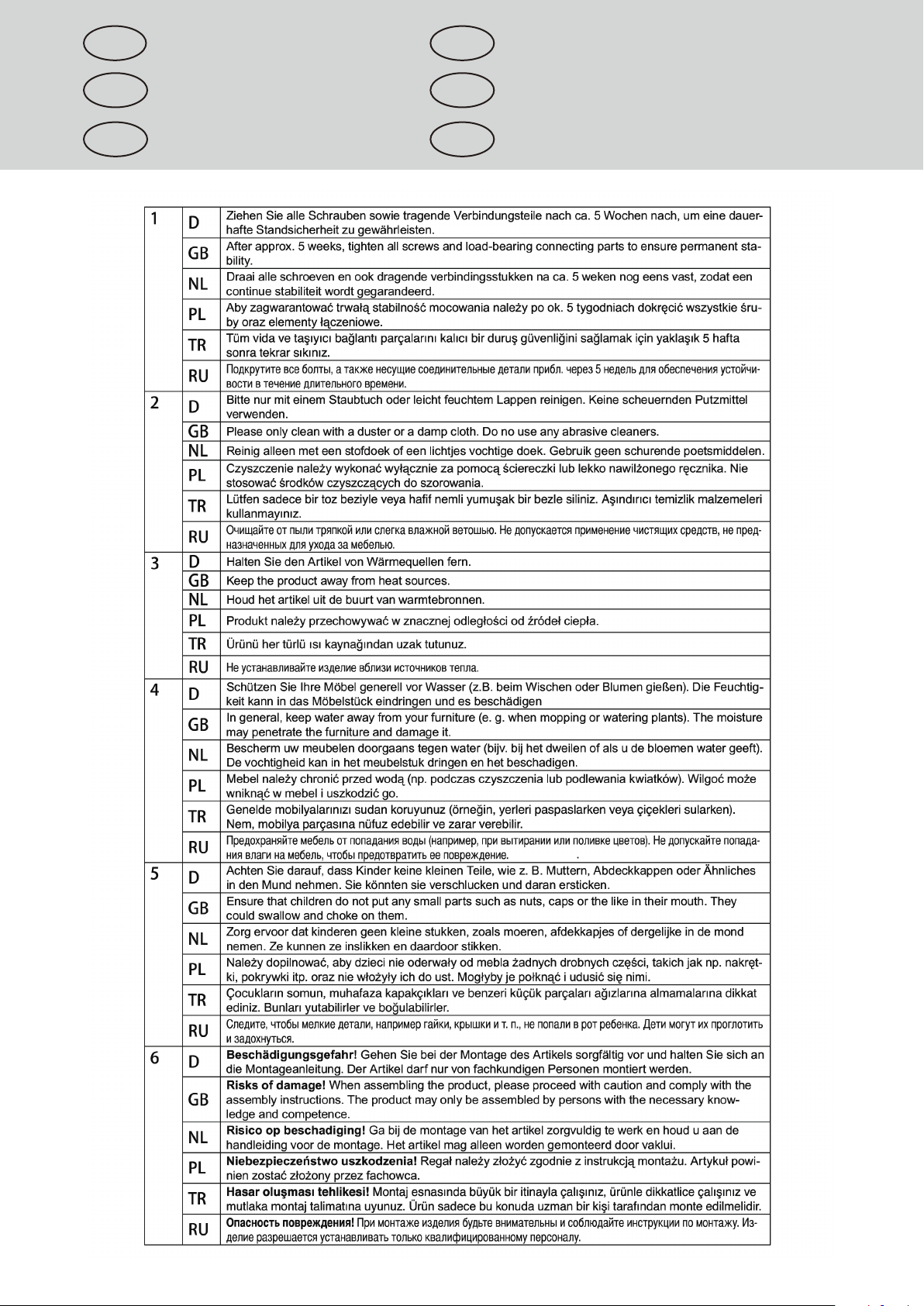

D Sicherheitshinweise
NL Veiligheidsvoorschriften
TR Güvenlik bilgileri
GB Safety information
PL Wskazówki dotyczące bezpieczeństwa
RU Правила техники безопасности

Bitte lesen Sie diese Aufbauanleitung sorgfältig. Entfernen Sie aus dem Karton alle Verpackungsmaterialien, Heftklammern
und Verpackungsbänder.
Vergleichen Sie alle Teile mit der nachstehenden Artikelliste: alles soll vorhanden sein. Bitte legen Sie alle Teile auf
erpackungsteile sollten
umweltfreundlich entsorgt werden.
BITTE NICHT ZU FEST ANZIEHEN. Lieber
nach einiger Zeit des Gebrauchs nachziehen.
Beginnen Sie mit dem Testziehen der
Schrauben auf der Mitte der Platte und
dann erst nach außen hin langsam und
der Reihe nach über Kreuz festziehen.
WARNUNG: Möbel, die nicht an einer Wand befestigt sind, können unter bestimmten Umständen umkippen,
d. h. wenn ein Kind versucht, auf die Möbel zu klettern, oder im Falle eines Erdbebens.
Dementsprechend empfehlen wir, alle Möbel an einer Wand zu befestigen. Wir liefern einen kostenlosen
Sicherheitswandanker für entsprechende Möbel und empfehlen, diese zu verwenden, um ein Umkippen Ihres
Produkts zu verhindern. Die mitgelieferte Befestigungsvorrichtung sollte für die meisten Wandtypen geeignet
sein. Beachten Sie jedoch, dass für unterschiedliche Wandmaterialien möglicherweise andere Befestigungs-
vorrichtungen als die mitgelieferten erforderlich sind.
WARNING: Any furniture that is not anchored to a wall has the potential to tip over in certain
circumstances, i.e. if a child attempts to climb up on the furniture or in the event of an earthquake.
Accordingly, we recommend that all furniture is anchored to a wall. We supply a free safety wall anchor
with all furniture sold and we recommend these are used to prevent your product tipping.
devices from those supplied.

2

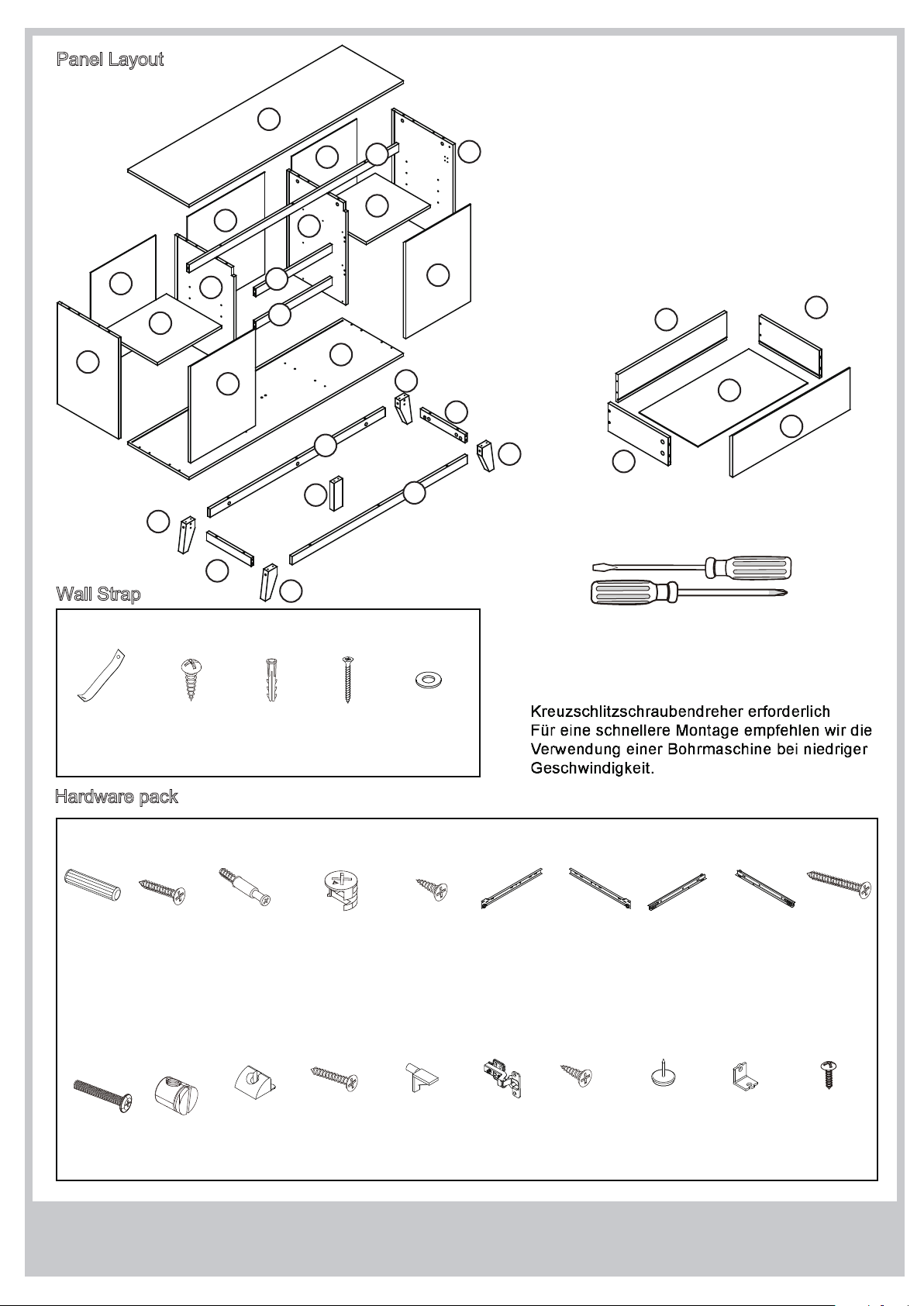

Hardware pack
Wall Strap
Panel Layout
x4
Z
x3
Y
x2
X
x2
WV
x2 x2
1
2
3
4
10
10
11
11
18
19
13
13
12
12
15
16
SIT Mobel lm-und Export Vertriebs GmbH
Am Ringofen 34-38
D-41189 Monchengladbach
Tel: [phone]
Fax: [phone]
E-mai: [email protected]
17
20
22
23
21
21
96
57
7
8
14
14
A B CDEFGHJ
K L MN
I
O P QRS T
x26 x41
x12 x41 x30 x3 x10
x3 x3 x3
x4 x4 x12 x12 x8 x4 x24 x5
x4 x8
For quicker assembly, we recommend the
use of a power drill on a low-speed setting.
Phillips & Flathead screwdrivers required

Attach 3xCL runner tracks (F) to panel [5] using 9x small screws (E). Attach 3xCR runner tracks (G) to panel [6]
using 9x small screws (E). Insert 4x bolts (C) to the panels [5] and [6]. Tighten with a screwdriver.
Befestigen Sie die 3xCL-Laufschienen (F) mit 9x kleinen
Schrauben (E) an der Verkleidung [5]. Befestigen Sie
3xCR-Laufschienen (G) an der Verkleidung [6]. mit 9x
kleinen Schrauben (E). Setzen Sie 4x Schrauben (C) in
die Platten [5] und [6] ein. Mit einem Schraubendreher festziehen.
Attach 4x hinges (P) to door panels [22] and [23], securing with 8x screws (Q). Tighten with a screwdriver.
Befestigen Sie 4x Scharniere (P) an
den Türverkleidungen [22] und [23] und
befestigen Sie sie mit 8x Schrauben (Q).
Mit einem Schraubendreher festziehen.
3
Step 1
Step 2
SIT Mobel lm-und Export Vertriebs GmbH
Am Ringofen 34-38
D-41189 Monchengladbach
Tel: [phone]
Fax: [phone]
E-mai: [email protected]
E
E
EG
E
E
EG
E
E
EG
6
C
C
E
G
CR
E
E
F
EE
E
F
EE
E
F
E
5
C
C
E
F
CL
23
P
Q
P
Q
P
Q
P
Q
22
Q
P

Attach panels [5] and [6] to panels [7] with 4x dowels (A) ,and secure with 4x locking nuts (D). Tighten
with a screwdriver.
Befestigen Sie die Paneele [5] und [6] mit 4x Dübeln (A) an den Paneelen [7] und sichern Sie sie mit 4x
Sicherungsmuttern (D). Spannen mit einem Schraubenzieher.
Setzen Sie 2x Schrauben (C) in die Platten [2] und [3] ein. Mit einem Schraubendreher festziehen.
Insert 2x bolts (C) to the panels [2] and [3]. Tighten with a screwdriver.
4
Step 3
Step 4
SIT Mobel lm-und Export Vertriebs GmbH
Am Ringofen 34-38
D-41189 Monchengladbach
Tel: [phone]
Fax: [phone]
E-mai: [email protected]
6
7
7
D
D
D
D
5
D
A
A
A
A
3
C
2
C

Setzen Sie 9x Schrauben (C) und 10x Dübel (A) in die Platten ein [1]. Mit einem Schraubendreher festziehen.
Insert 9x bolts (C) and 10x dowels (A) to the panels [1]. Tighten with a screwdriver.
Attach panels [2] and [3] to panel [8] and secure with 2x locking nuts
(D) and tighten with a screwdriver.
Befestigen Sie die Verkleidungen [2] und [3] an der Verkleidung
[8] und sichern Sie sie mit 2x Sicherungsmuttern (D) und ziehen
Sie sie mit einem Schraubendreher fest.
5
Step 5
Step 6
SIT Mobel lm-und Export Vertriebs GmbH
Am Ringofen 34-38
D-41189 Monchengladbach
Tel: [phone]
Fax: [phone]
E-mai: [email protected]
C
C
1
C
C
C
C
C
C
A
A
A
A
A
A
A
A
C
A
A
D
3
2
8
D

6
Step 7
Step 8
Attach top panel [1] to the rest of the unit and secure with 9x locking nuts (D) and tighten with a screwdriver.
Befestigen Sie die obere Abdeckung [1] am Rest des
Geräts und sichern Sie sie mit 9x Sicherungsmuttern (D)
und ziehen Sie sie mit einem Schraubendreher fest.
Slide panels [9] and [10] between the grooves of panels [1], [2] ,[3], [5] and [6] to form the back of the unit,
as shown.
Schieben Sie die Platten [9] und [10] zwischen
die Rillen der Platten [1], [2], [3], [5] und [6], um
die Rückseite der Einheit zu bilden. wie gezeigt.
SIT Mobel lm-und Export Vertriebs GmbH
Am Ringofen 34-38
D-41189 Monchengladbach
Tel: [phone]
Fax: [phone]
E-mai: [email protected]
2
2
1
3
3
1
6
6
9
10
10
5
5
D
D
D
D
D
D
8

7
Step 9
Step 10
Attach panel [20] to panel [4] with 2x long screws (J) and tighten with a screwdriver.
Befestigen Sie die Platte [20] mit 2x langen Schrauben (J) an der Platte [4] und ziehen Sie sie mit einem
Schraubendreher fest.
Attach bottom panel [4] to the rest of the unit with 8x dowels (A) and secure with 8x long screws (J) and
tighten with a screwdriver.
Befestigen Sie die Bodenplatte [4] mit 8x Dübeln (A) am Rest des Geräts und befestigen Sie sie mit 8x
langen Schrauben (J) und Mit einem Schraubendreher festziehen.
SIT Mobel lm-und Export Vertriebs GmbH
Am Ringofen 34-38
D-41189 Monchengladbach
Tel: [phone]
Fax: [phone]
E-mai: [email protected]
20
JJ
4
J
J
J
J
5
2
3
4
6
A
A
A
A
A
J
J
J
J

8
Step 11
Step 12
Insert 10x bolts (C) into panel [4]. Tighten with a screwdriver.
Setzen Sie 10x Schrauben (C) in die Platte [4] ein. Mit einem Schraubendreher festziehen.
Insert 2x dowels (A) and 2x bolts (C) into panels [12] and [13].Attach panel [11] , [12] and [13] using 2x locking
nuts (D). Tighten with a screwdriver.
Setzen Sie 2x Dübel (A) und 2x Schrauben (C) in
die Platten [12] und [13] ein. Bringen Sie die Platte
[11], [12] und [13] mit 2x Verriegelung an Muttern (D).
Mit einem Schraubendreher festziehen.
SIT Mobel lm-und Export Vertriebs GmbH
Am Ringofen 34-38
D-41189 Monchengladbach
Tel: [phone]
Fax: [phone]
E-mai: [email protected]
4
C
C
C
C
C
C
C
C
20
C
C
C
A
11
12
13
C
A
D
D
D

9

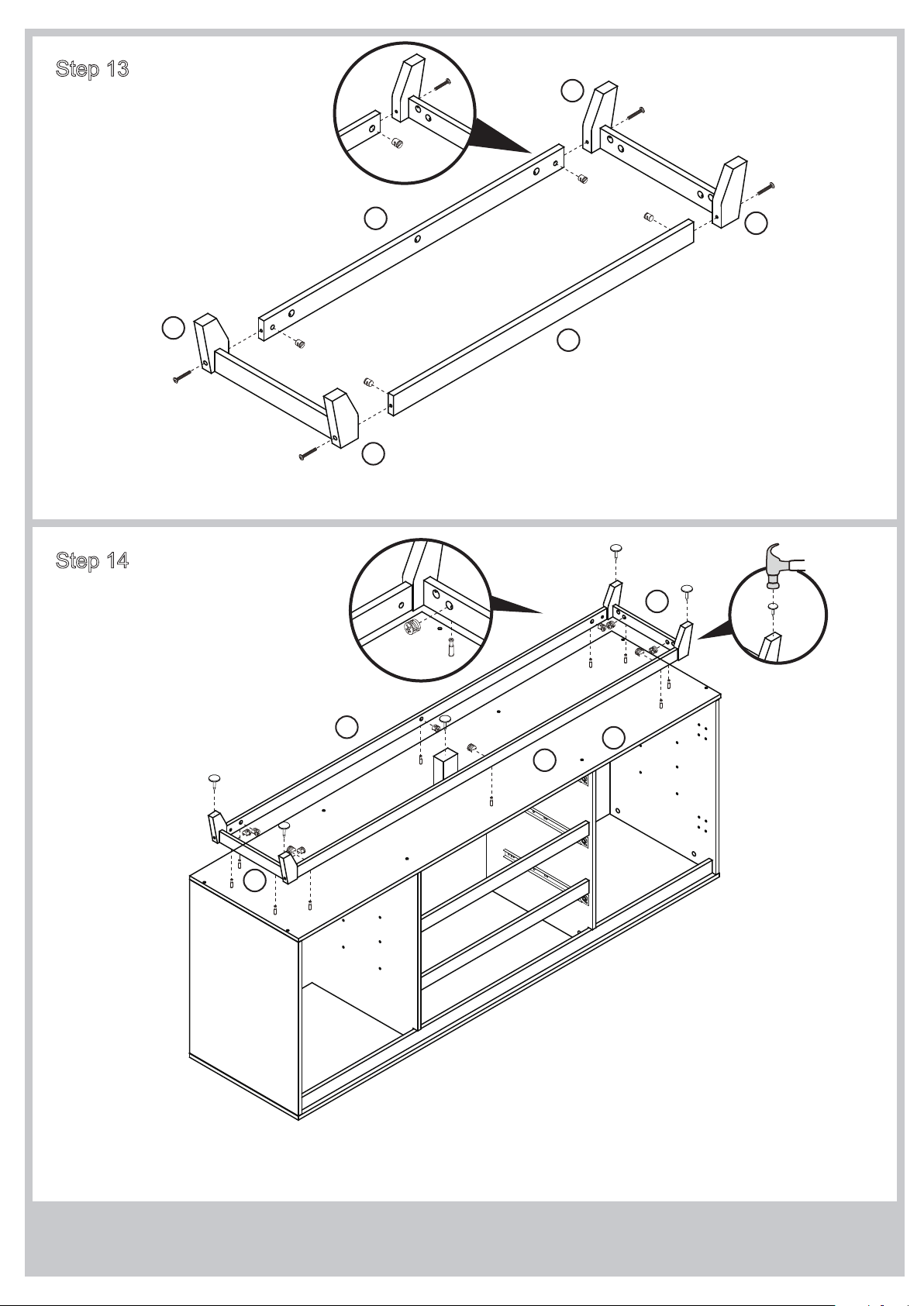

Step 13
Step 14
Attach panels [12] and [13] to panels [14] using 4x cam bolt (K) and secure with 4x cam nuts (L). Tighten
with a screwdriver.
Befestigen Sie die Paneele [12] und [13] mit
der 4-fachen Nockenschraube (K) an den
Paneelen [14] und sichern Sie sie mit den 4-fachen
Nockenmuttern (L). Mit festziehen ein Schraubenzieher.
Attach leg panels to bottom panel [4] with 10x locking nuts (D). Tighten with a screwdriver. Attach
5x plastic glides (R) into the panels with a hammer as shown.
Befestigen Sie die Beinplatten mit 10x
Sicherungsmuttern (D) an der Bodenplatte [4].
Mit einem Schraubendreher festziehen.
Befestigen Sie 5x Kunststoff gleitet (R)
wie gezeigt mit einem Hammer in die Paneele.
SIT Mobel lm-und Export Vertriebs GmbH
Am Ringofen 34-38
D-41189 Monchengladbach
Tel: [phone]
Fax: [phone]
E-mai: [email protected]
K
K
K
K
K
L
L
L
L
L
13
13
12
12
14
14
DD
DD
D
4
14
14
11
11
D
D
R
R
R
R
R
R

10

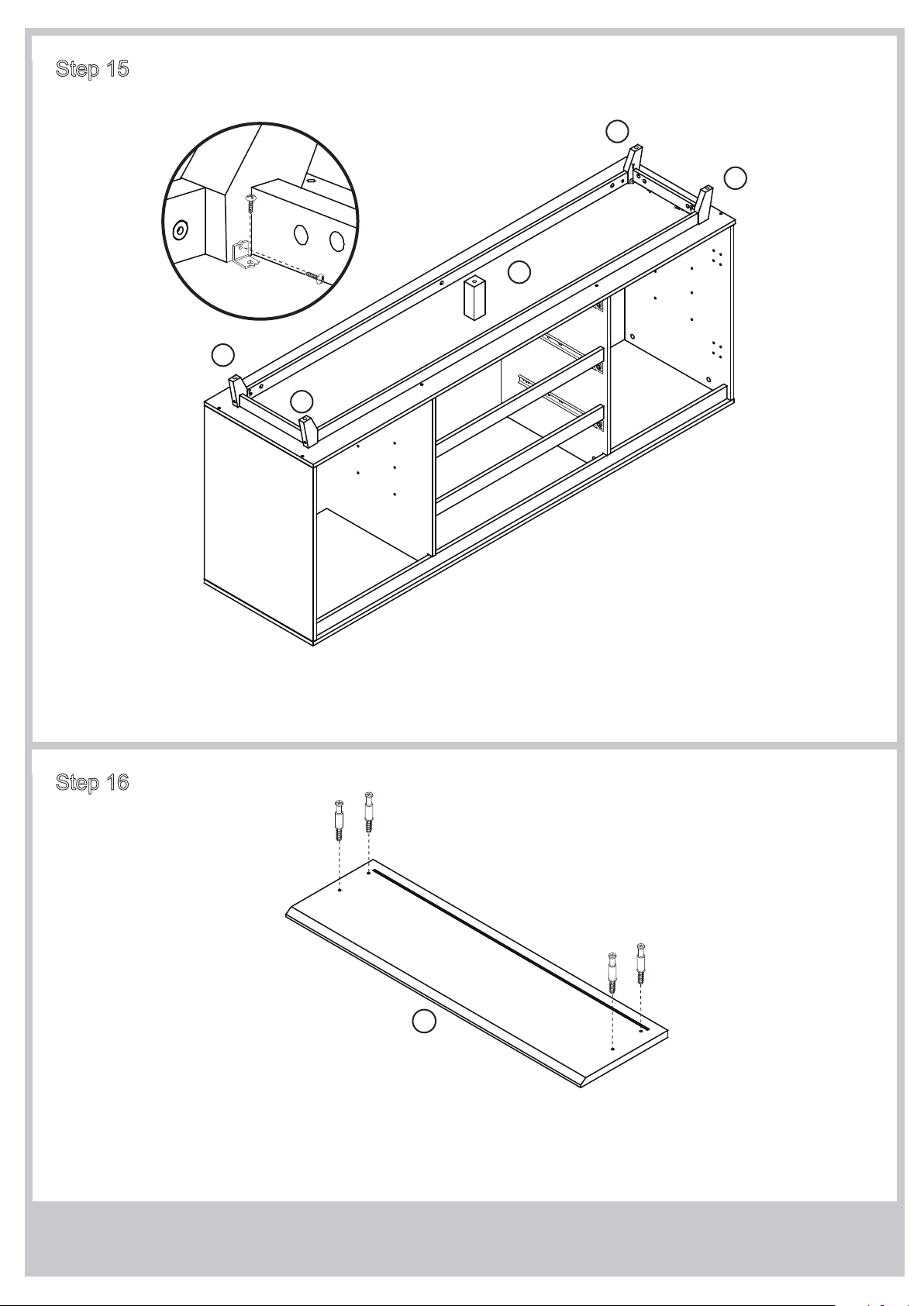

Step 15
Step 16
Attach 4x brackets (S) to legs and panel [4] with 8x bracket screws (T). Tighten with a screwdriver.
Befestigen Sie 4x Halterungen (S) mit 8x
Halterungsschrauben (T) an Beinen und
Verkleidung [4]. Mit einem Schraubendreher
festziehen.
Setzen Sie die 4x Schrauben (C) in die Platte [15] ein. Mit einem Schraubendreher festziehen.
Insert 4x bolts (C) into panel [15]. Tighten with a screwdriver.
Drawer x3
Schublade x3
SIT Mobel lm-und Export Vertriebs GmbH
Am Ringofen 34-38
D-41189 Monchengladbach
Tel: [phone]
Fax: [phone]
E-mai: [email protected]
13
13
12
4
12
ST
TST
T
C
C
C
C
15

Drawer x3
Schublade x3
Drawer x3
Schublade x3
11

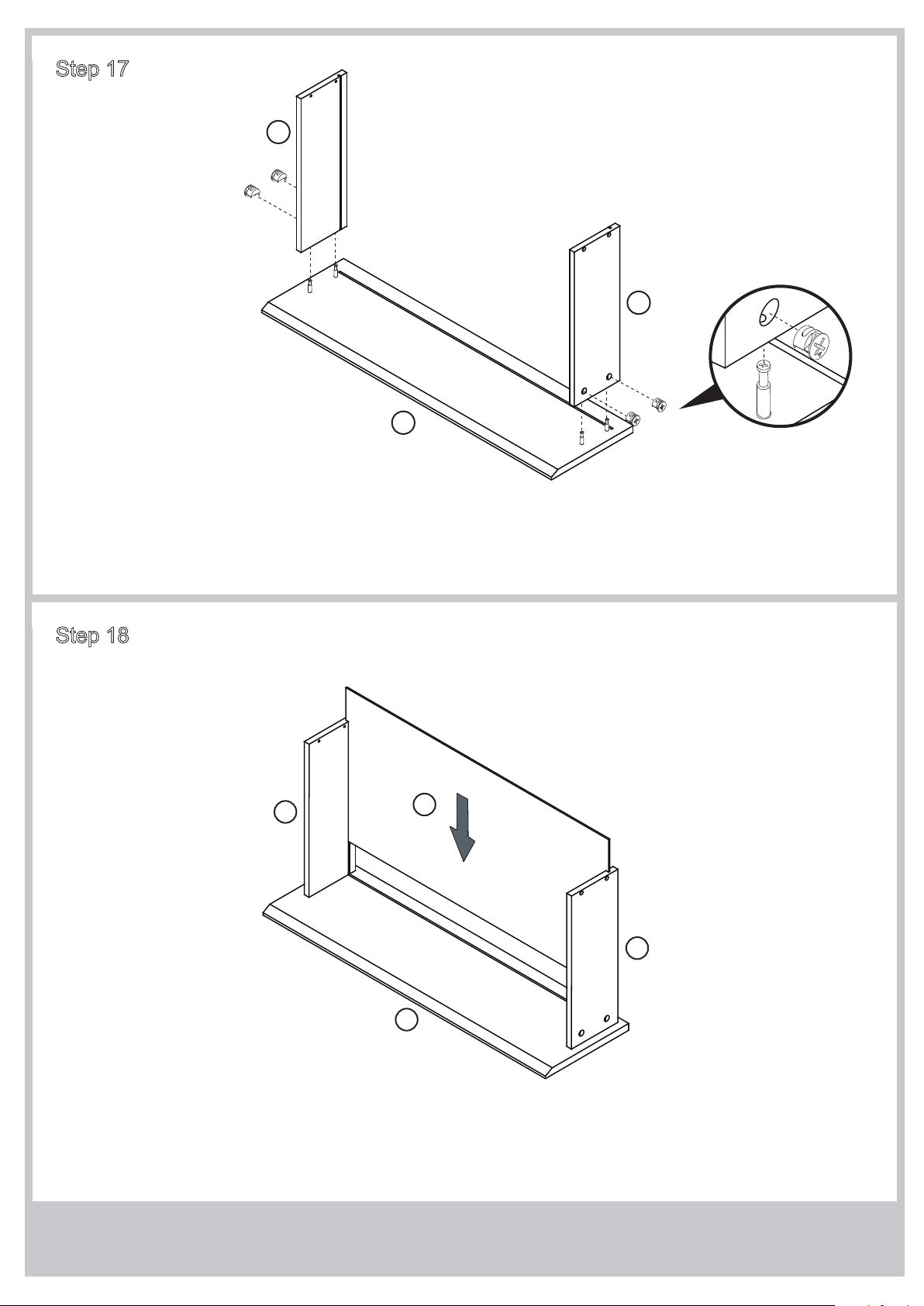

Step 17
Step 18
Attach panels [16] and [17] to panel [15] and secure with 4x locking nuts (D). Tighten with a screwdriver.
Befestigen Sie die Verkleidungen [16] und [17] an der Verkleidung [15] und sichern Sie sie mit 4x
Sicherungsmuttern (D). Mit einem Schraubendreher festziehen.
Slide panel [18] along the grooves between the side panels [16] and [17] to form the base of the drawer.
Schieben Sie die Platte [18] entlang der Rillen zwischen den Seitenplatten [16] und [17], um die Basis der
Schublade zu bilden.
SIT Mobel lm-und Export Vertriebs GmbH
Am Ringofen 34-38
D-41189 Monchengladbach
Tel: [phone]
Fax: [phone]
E-mai: [email protected]
D
D
D
D
15
16
17
D
15
18
16
17

Drawer x3
Schublade x3
Drawer x3
Schublade x3
12

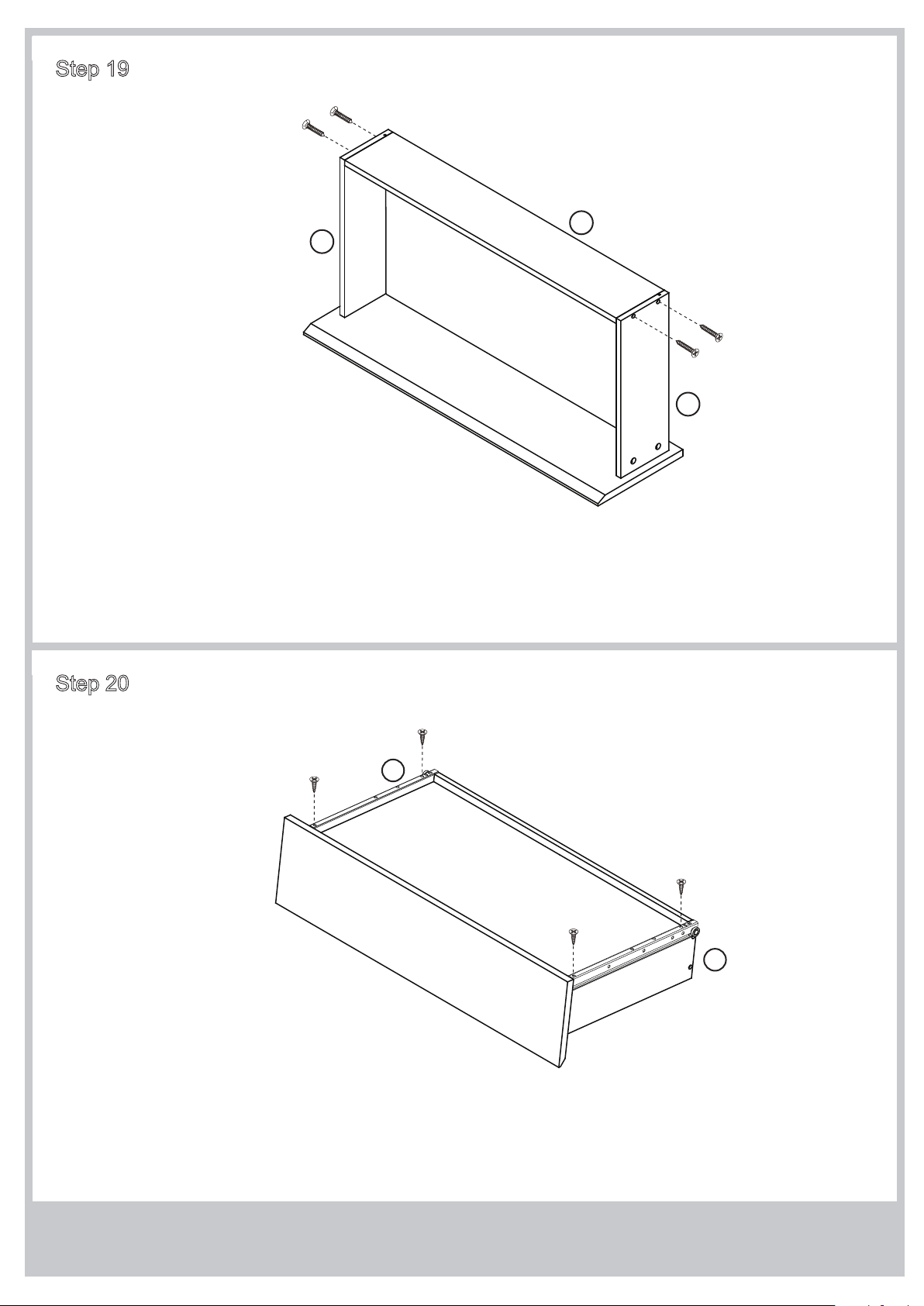

Step 19
Step 20
Attach panels [16], [17] and [19] with 4x screws (B). Tighten with a screwdriver.
Befestigen Sie die Platten [16], [17] und [19] mit 4x Schrauben (B). Mit einem Schraubendreher festziehen.
Attach slide rails (I) and (H) to panels [17] and [16] with 4x small screws (E). Tighten with a screwdriver.
Complete the other two drawers.
Befestigen Sie die Gleitschienen (I) und (H) mit 4x kleinen Schrauben (E) an den Paneelen [17] und [16].
Mit einem Schraubendreher festziehen. Ergänzen Sie die beiden anderen Schubladen.
SIT Mobel lm-und Export Vertriebs GmbH
Am Ringofen 34-38
D-41189 Monchengladbach
Tel: [phone]
Fax: [phone]
E-mai: [email protected]
B
B
BB
16
17
19
16
17
H
I
E
E
E
E

13
Step 21
Step 22
Secure door panels [22] and [23] to the main unit by attaching the other end of the 4x hinges (P) with
16x screws (Q) as shown. Tighten with a screwdriver.
Befestigen Sie die Türverkleidungen [22]
und [23] an der Haupteinheit, indem Sie das
andere Ende der 4x Scharniere (P) mit anbringen
16x Schrauben (Q) wie abgebildet. Mit einem
Schraubendreher festziehen.
Insert 8x shelf plugs (O) into panels [2], [5], [6] and [3] as shown. Insert the shelf panels [21] and balance
on top of the plugs.
Stecken Sie 8x Regalstopfen (O)
wie gezeigt in die Paneele [2], [5],
[6] und [3]. Setzen Sie die
Regalplatten [21]
ein und balancieren
Sie auf Oberseite der
Stecker.
SIT Mobel lm-und Export Vertriebs GmbH
Am Ringofen 34-38
D-41189 Monchengladbach
Tel: [phone]
Fax: [phone]
E-mai: [email protected]
2
22
3
23
Q
Q
P
P
O
O
21
21
2
3
5
6
NOTE: If the doors are uneven
or there is a gap in the middle,
loosen or tighten the screw on
the door hinge until they are
sitting flush.
HINWEIS: Wenn die Türen
uneben sind oder in der
Mitte eine Lücke vorhanden
ist, lösen oder ziehen Sie die
Schraube am Türscharnier fest,
bis sie bündig sitzen.

14
Step 23
Step 24
Insert the completed drawer into the main unit as shown, ensuring they slide easily along the rails.
Setzen Sie die fertige Schublade wie gezeigt in die Haupteinheit ein und achten Sie darauf, dass sie
leicht entlang der Schienen gleiten kann.
Attach 12x wedges (M) to the corners of the back panels [9] and [10] as shown, and secure with 12x small
screws (N). Tighten with a screwdriver.
Befestigen Sie 12x Keile (M) wie gezeigt an
den Ecken der Rückwände [9] und [10] und
sichern Sie sie mit 12x kleine Schrauben (N).
Mit einem Schraubendreher festziehen.
SIT Mobel lm-und Export Vertriebs GmbH
Am Ringofen 34-38
D-41189 Monchengladbach
Tel: [phone]
Fax: [phone]
E-mai: [email protected]
M
N
M
N
M
N
M
N
9
10
10

15

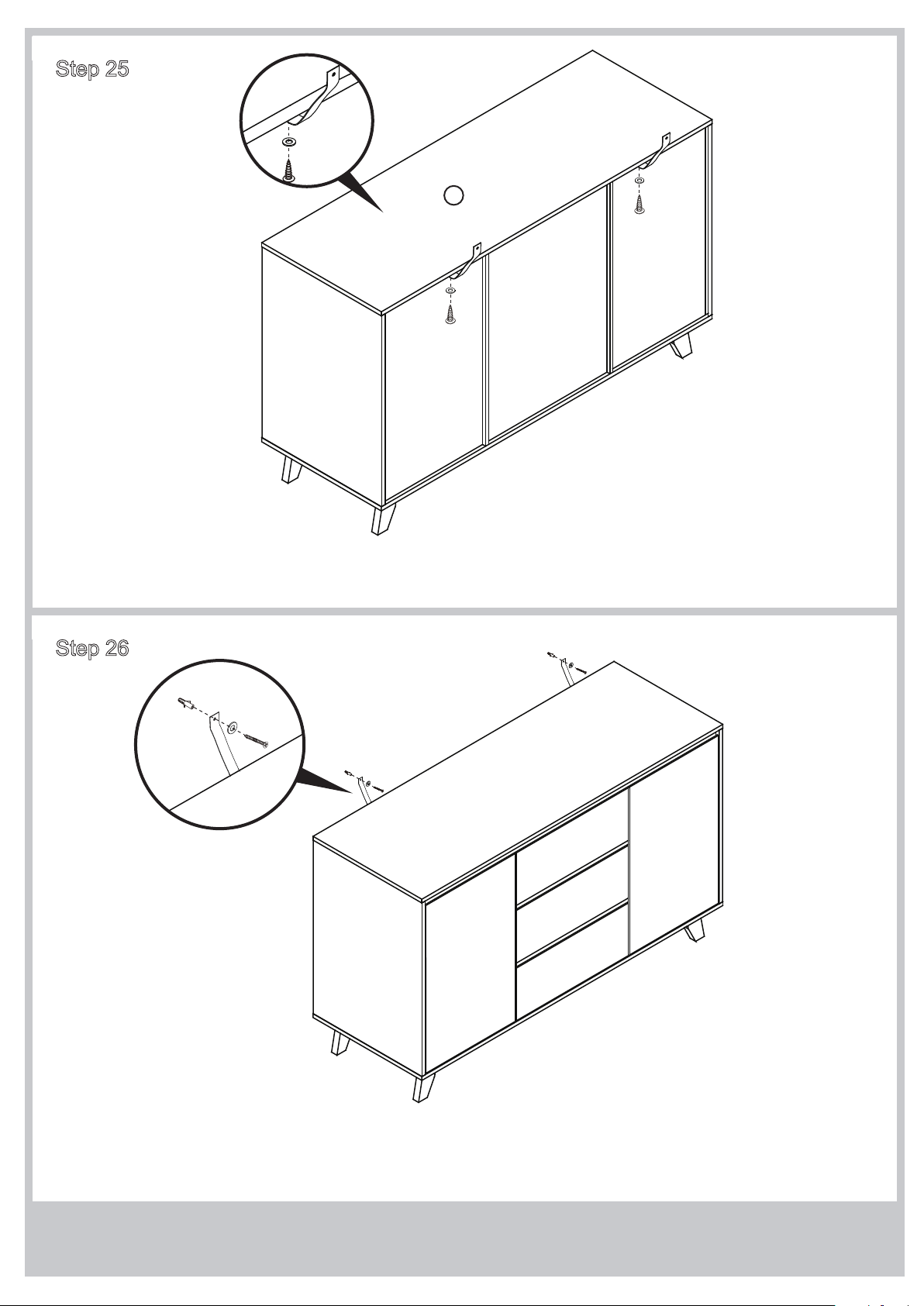

Step 25
Step 26
Attach 2x safety strap (V) to the top of the back side of the unit as shown using 2x washer (Z) and
2x screw (W). Tighten with a screwdriver.
Befestigen Sie 2x Sicherheitsgurt (V) wie
oben gezeigt mit 2x Unterlegscheibe (Z)
und 2x an der Oberseite der Rückseite
des Geräts Schraube (W). Mit einem
Schraubendreher festziehen.
Once assembled lift furniture into place, do not drag. Use a drill to create a small hole lining up with the top
of the safety strap (V). Fasten to the wall using 2x washer (Z), 2x wall plug (X) and 2x screw (Y). Ensure unit is
balanced and steady before use. You’re done, enjoy!
Nach dem Zusammenbau
nicht mehr anheben.
Verwenden Sie einen Bohrer,
um ein kleines Loch zu erstellen,
das mit der Oberseite
ausgerichtet ist des
Sicherheitsgurts (V). Mit
2x Unterlegscheibe (Z), 2x
Wandstecker (X) und 2x
Schraube (Y) an der Wand
befestigen. Stellen Sie sicher,
Einheit ist vor Gebrauch ausgeglichen und stabil. Du bist fertig, viel Spaß!
SIT Mobel lm-und Export Vertriebs GmbH
Am Ringofen 34-38
D-41189 Monchengladbach
Tel: [phone]
Fax: [phone]
E-mai: [email protected]
V
Z
W
V
Z
W
1
V
Z
W
XY
Z
X
Y
Z
XY
Z

D Sicherheitshinweise
NL Veiligheidsvoorschriften
TR Güvenlik bilgileri
GB Safety information
PL Wskazówki dotyczące bezpieczeństwa
RU Правила техники безопасности
