Radius BOOKSBAUM I User manual

danke, dass sie sich für ein produkt
von radius design entschieden haben.
weitere produkte finden sie unter:
www.radius-design-shop.com
www.absolut-lighting-shop.com
thank you for choosing a product from
radius design.
you can find further products at:
www.radius-design-shop.com
www.absolut-lighting-shop.com
merci d’avoir choisi un produit
radius design.
vous trouverez d’autres produits à l’adresse:
www.radius-design-shop.com
www.absolut-lighting-shop.com
1/2
DEUTSCH ENGLISH FRANÇAIS
1
3
4
5
2
félicitations pour l’achat de
votre booksbaum.
personnes recommandés pour
le montage: 2
dessiner la dimension sur le
mur comme indiqué. utiliser
pour cela un niveau à bulle
dans la mesure du possible.
percer les trous pour les
deux supports muraux.
visser les supports muraux
en position verticale avec
les plaques de renfort sur le
mur.
veiller à ce que les crochets
soient orientés vers le haut.
poser l’étagère sur les sup-
ports muraux et encliqueter
ensuite l’étagère en abais-
sant le montant.
les échancrures latérales sur
le montant sont ainsi orien-
tées vers le bas!
congratulations on your
purchase of the booksbaum.
number of persons for the
installation: 2
sketch the dimensions as
shown here onto your wall.
if possible, use a water level
for this purpose. drill the
holes for the two wall hol-
ders.
screw the wall holders with
the reinforcing plates verti-
cally to the wall.
ensure that the hooks point
upwards.
mount the rack onto the wall
holders and then snap the
rack into place by pressing
the pole downwards.
here, the lateral cut-outs of
the pole must point down-
wards!

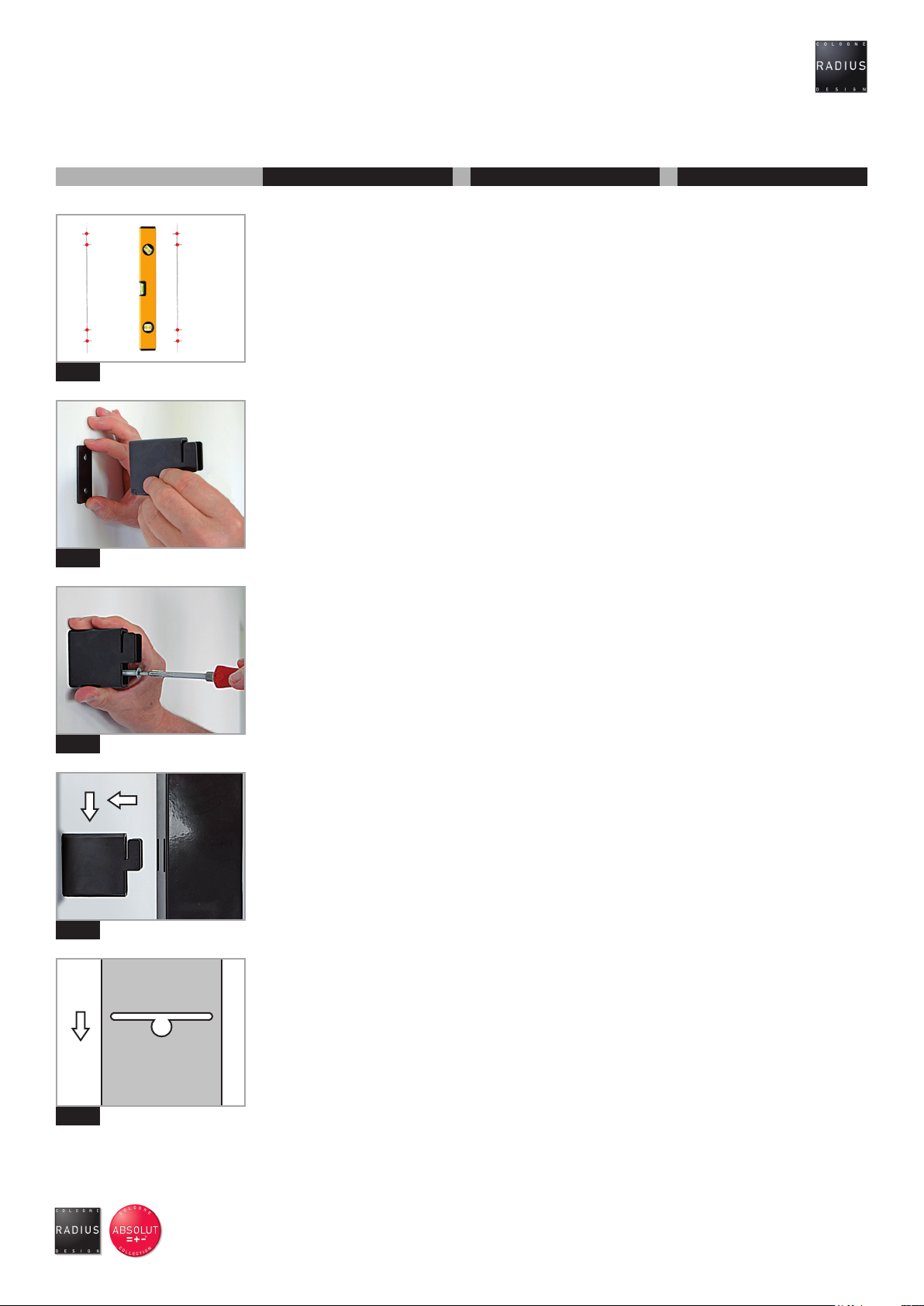

herzlichen glückwunsch zum
kauf ihres booksbaums.
benötigte personen für den
aufbau: 2
zeichnen sie das maß wie
gezeigt an der wand ein.
benutzen sie dazu möglichst
eine wasserwaage. bohren
sie die löcher für beide
wandhalter.
schrauben sie die wandhalter
senkrecht mit den verstär-
kungsplatten an die wand.
achten sie darauf dass die
haken nach oben zeigen.
stecken sie das regal auf die
wandhalter und rasten sie
dann das regal durch runter-
drücken des pfostens ein.
die seitlichen aussparungen
am pfosten zeigen dabei
nach unten!
MONTAGE BOOKSBAUM I WAND BOOKSBAUM I WALL BOOKSBAUM I MURAL
BOOKSBAUM I WAND
4cm
4cm
56cm
SMALL
4cm
4cm
136cm
LARGE

danke, dass sie sich für ein produkt
von radius design entschieden haben.
weitere produkte finden sie unter:
www.radius-design-shop.com
www.absolut-lighting-shop.com
thank you for choosing a product from
radius design.
you can find further products at:
www.radius-design-shop.com
www.absolut-lighting-shop.com
merci d’avoir choisi un produit
radius design.
vous trouverez d’autres produits à l’adresse:
www.radius-design-shop.com
www.absolut-lighting-shop.com
2/2
DEUTSCH ENGLISH FRANÇAIS
accrocher les étagères
comme représenté.
1. poussez le crochet supéri-
eur complet contre la
butée.
2. rabattez le bas de
l’étagère.
remarque:
1 crochet en bas, 2 crochets
en haut.
lorsque vous aurez accroché
les étagères, vous constate-
rez que celles-ci sont légère-
ment orientées vers le haut
afin de contrecarrer le poids
des livres. si nécessaire, les
étagères peuvent être pliées
vers le bas.
charge par étagère:
env. 6,5 kg
mount the shelves as shown
in the picture.
1. insert the upper hooks up
to the stop.
2. let shelf flap downwards.
note:
1 hook at the bottom,
2 hooks at the top.
once you have mounted the
shelves you will notice that
they are slightly pointing
upwards in order to counter-
act the weight of the books.
if required, the shelves can
also be bent downwards.
maximum load per shelf:
approx. 6.5 kg
hängen sie die regalböden
wie abgebildet ein.
1. führen sie die oberen
haken bis zum anschlag
komplett ein.
2. lassen sie den boden nach
unten klappen.
hinweis:
1 haken unten, 2 haken
oben.
wenn sie die regalböden ein-
gehängt haben, werden sie
feststellen, dass diese mini-
mal nach oben zeigen, um
dem gewicht der bücher ent-
gegen zu wirken. bei bedarf
können die böden nach
unten gebogen werden.
belastung pro regalboden:
ca. 6,5 kg
8
MONTAGE BOOKSBAUM I WAND BOOKSBAUM I WALL BOOKSBAUM I MURAL
BOOKSBAUM I WAND
PRODUCT VIDEO:
http://www.youtube.com/watch?v=uwZ12hFWynE
sichern sie das regal vor
dem umstürzen. halten sie
kinder und tiere fern!
!
secure the shelf against
tumbling. keep away
children and animals!
!
veiller à éviter tout renver-
sement de l’étagère. tenir
hors de portée des enfants
et des animaux!
!
7
6,5kg 6,5kg
1.
2.
6
