Cordless drill/driver 2322/2422
INTRODUCTION
• This tool is intended for drilling in wood, metal, ceramic
and plastic; tools with electronic speed control and left/
right rotation are also suitable for screwdriving and thread
cutting
• Read and save this instruction manual 3
TECHNICAL SPECIFICATIONS
Max. torque for hard screwdriving application according to
ISO 5393 : 44 Nm (2322) / 48 Nm (2422)

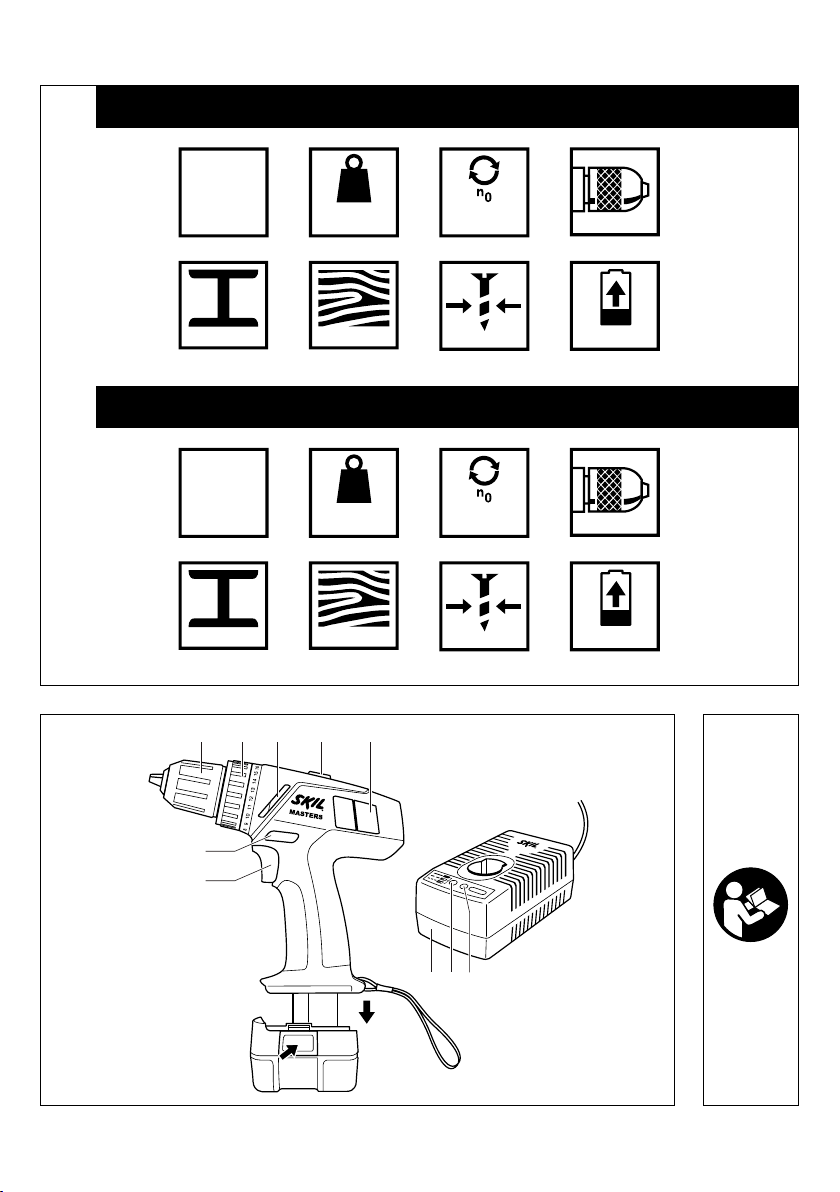

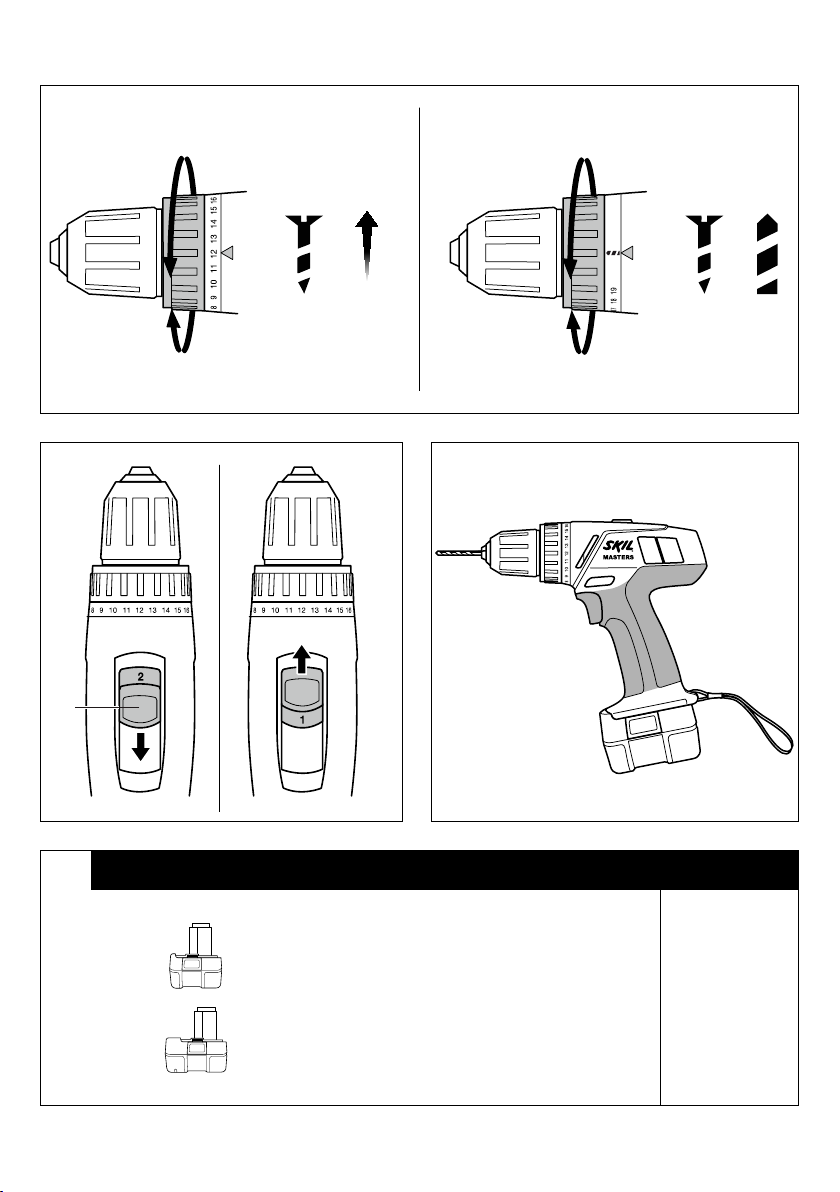

TOOL ELEMENTS 2
A Switch for on/o and speed control
B Switch for changing direction of rotation
C Keyless chuck
D Ring for torque control
E Gear selector
F Charger
G Green charging light
H Red charging light
J Ventilation slots
SAFETY
GENERAL SAFETY INSTRUCTIONS
WARNING! Read all safety warnings and all
instructions. Failure to follow the warnings and instructions
may result in electric shock, fire and/or serious injury. Save
all warnings and instructions for future reference. The
term “power tool” in the warnings refers to your mains-
operated (corded) power tool or battery-operated (cordless)
power tool.
1) WORK AREA SAFETY
a) Keep work area clean and well lit. Cluttered or dark
areas invite accidents.
b) Do not operate power tools in explosive
atmospheres, such as in the presence of flammable
liquids, gases or dust. Power tools create sparks which
may ignite the dust or fumes.
c) Keep children and bystanders away while operating
a power tool. Distractions can cause you to lose control.
2) ELECTRICAL SAFETY
a) Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any adapter
plugs with earthed (grounded) power tools.
Unmodied plugs and matching outlets will reduce risk of
electric shock.
b) Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric
shock if your body is earthed or grounded.
c) Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of
electric shock.
d) Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool. Keep
cord away from heat, oil, sharp edges or moving
parts. Damaged or entangled cords increase the risk of
electric shock.
e) When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of a cord
suitable for outdoor use reduces the risk of electric shock.
f) If operating a power tool in a damp location is
unavoidable, use an earth leakage circuit breaker.
Use of an earth leakage circuit breaker reduces the risk
of electric shock.
3) PERSONAL SAFETY
a) Stay alert, watch what you are doing and use
common sense when operating a power tool. Do not
use a power tool while you are tired or under the
influence of drugs, alcohol or medication. A moment
of inattention while operating power tools may result in
serious personal injury.
b) Use personal protective equipment. Always wear
eye protection. Protective equipment such as dust
mask, non-skid safety shoes, hard hat, or hearing
protection used for appropriate conditions will reduce
personal injuries.
c) Prevent unintentional starting. Ensure the switch is
in the off-position before connecting to power
source and/or battery pack, picking up or carrying
the tool. Carrying power tools with your nger on the
switch or energising power tools that have the switch on
invites accidents.
d) Remove any adjusting key or wrench before turning
the power tool on. A wrench or a key left attached to a
rotating part of the power tool may result in personal injury.
e) Do not overreach. Keep proper footing and balance
at all times. This enables better control of the power tool
in unexpected situations.
f) Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves away
from moving parts. Loose clothes, jewellery or long hair
can be caught in moving parts.
g) If devices are provided for the connection of dust
extraction and collection facilities, ensure these are
connected and properly used. Use of dust collection
can reduce dust-related hazards.
4) POWER TOOL USE AND CARE
a) Do not force the power tool. Use the correct power
tool for your application. The correct power tool will do
the job better and safer at the rate for which it was
designed.
b) Do not use the power tool if the switch does not turn
it on and off. Any power tool that cannot be controlled
with the switch is dangerous and must be repaired.
c) Disconnect the plug from the power source and/or
the battery pack from the power tool before making
any adjustments, changing accessories, or storing
power tools. Such preventive safety measures reduce
the risk of starting the power tool accidentally.
d) Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the power
tool or these instructions to operate the power tool.
Power tools are dangerous in the hands of untrained users.

7
e) Maintain power tools. Check for misalignment or
binding of moving parts, breakage of parts and any
other condition that may affect the power tool’s
operation. If damaged, have the power tool repaired
before use. Many accidents are caused by poorly
maintained power tools.
f) Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges are less
likely to bind and are easier to control.
g) Use the power tool, accessories and tool bits etc., in
accordance with these instructions, taking into
account the working conditions and the work to be
performed. Use of the power tool for operations dierent
from those intended could result in a hazardous situation.
5) BATTERY TOOL USE AND CARE
a) Recharge only with the charger specified by the
manufacturer. A charger that is suitable for one type of
battery pack may create a risk of re when used with
another battery pack.
b) Use power tools only with specifically designated
battery packs. Use of any other battery packs may
create a risk of injury and re.
c) When battery pack is not in use, keep it away from
other metal objects like paper clips, coins, keys,
nails, screws, or other small metal objects that can
make a connection from one terminal to another.
Shorting the battery terminals together may cause burns
or a re.
d) Under abusive conditions, liquid may be ejected
from the battery; avoid contact. If contact
accidentally occurs, flush with water. If liquid
contacts eyes, additionally seek medical help. Liquid
ejected from the battery may cause irritation or burns.
6) SERVICE
a) Have your power tool serviced by a qualified repair
person using only identical replacement parts. This
will ensure that the safety of the power tool is maintained.
SAFETY INSTRUCTIONS FOR CORDLESS DRILL/
DRIVERS
• Avoid damage that can be caused by screws, nails and
other elements in your workpiece; remove them before
you start working
• Always check that the supply voltage is the same as the
voltage indicated on the nameplate of the charger
• In case of electrical or mechanical malfunction,
immediately switch o the tool or unplug charger from
power source
• SKIL can assure awless functioning of the tool only
when the correct accessories are used which can be
obtained from your SKIL dealer
• Use only accessories with an allowable speed matching
at least the highest no-load speed of the tool
• The tool/charger is not intended for use by persons
(including children) with reduced physical, sensory or
mental capabilities, or lack of experience and knowledge,
unless they have been given supervision or instruction
concerning use of the tool/charger by a person
responsible for their safety
• Ensure that children do not play with the tool/charger
• Secure the workpiece (a workpiece clamped with
clamping devices or in a vice is held more securely than
by hand)
• Hold power tool by insulated gripping surfaces, when
performing an operation where the cutting accessory
or fastener may contact hidden wiring or its own cord
(cutting accessory and fasteners contacting a “live” wire
may make exposed metal parts of the power tool “live” and
could give the operator an electric shock)
• Use suitable detectors to find hidden utility lines or
call the local utility company for assistance (contact
with electric lines can lead to re or electrical shock;
damaging a gas line can result in an explosion;
penetrating a water pipe will cause property damage or
an electrical shock)
• Do not work materials containing asbestos (asbestos
is considered carcinogenic)
• Dust from material such as paint containing lead, some
wood species, minerals and metal may be harmful
(contact with or inhalation of the dust may cause allergic
reactions and/or respiratory diseases to the operator or
bystanders); wear a dust mask and work with a dust
extraction device when connectable
• Certain kinds of dust are classied as carcinogenic (such
as oak and beech dust) especially in conjunction with
additives for wood conditioning; wear a dust mask and
work with a dust extraction device when connectable
• Follow the dust-related national requirements for the
materials you want to work with

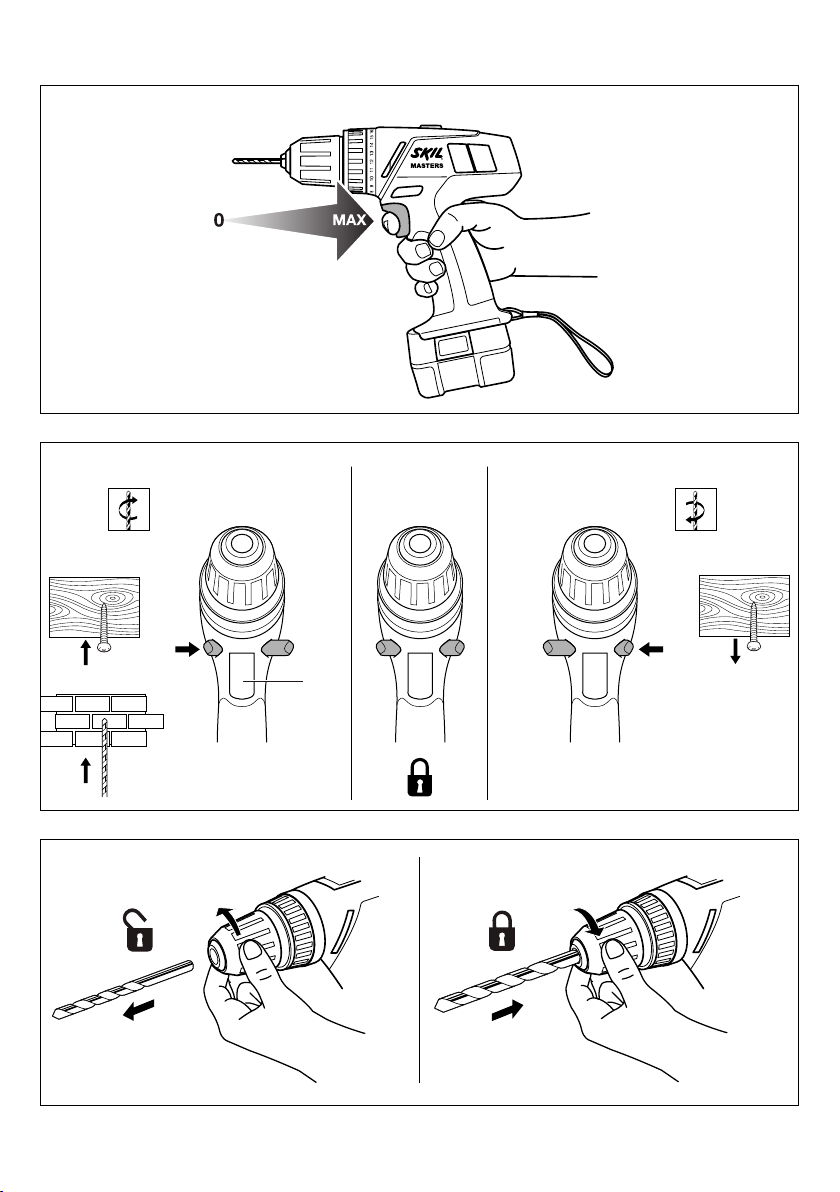

• Ensure that switch B 2 is in the middle (locking) position
before making any adjustments or changing accessories
as well as when carrying or storing the tool

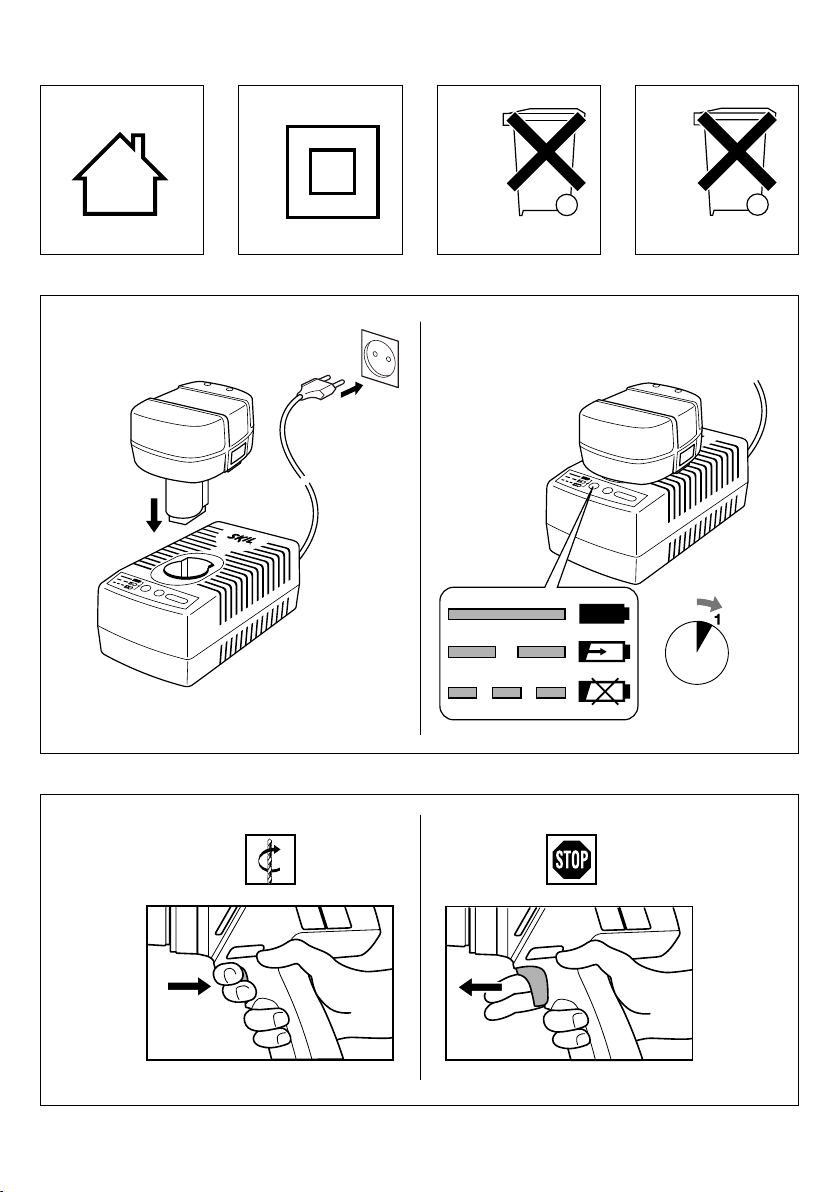

CHARGING/BATTERIES
• Charge battery only with the charger that is supplied with
the tool
• Do not touch the contacts in the charger
• Do not expose tool/charger/battery to rain
• Do not charge battery in damp or wet environments
• Store tool/charger/battery in locations where temperature
will not exceed 40°C or drop below 0°C
• Do not use charger when damaged; take it to one of the
ocially registered SKIL Service Stations for a safety
check
• Do not use charger when cord or plug is damaged; cord
or plug should be replaced immediately at one of the
ocially registered SKIL Service Stations
• Do not use battery when damaged; it should be replaced
immediately
• Do not disassemble charger or battery
• Do not attempt to recharge non-rechargeable batteries
with the charger
EXPLANATION OF SYMBOLS ON CHARGER/BATTERY
3 Read the instruction manual before use
4 Only use the charger indoors
5 Double insulation (no earth wire required)
6 Do not dispose of the charger together with household
waste material
7 Do not dispose of the battery together with household
waste material
WHEN CONNECTING NEW 3-PIN PLUG (U.K. ONLY):
• Do not connect the blue (= neutral) or brown (= live) wire in
the cord of the charger to the earth terminal of the plug

8
• If for any reason the old plug is cut o the cord of the
charger, it must be disposed of safely and not left
unattended
USE
• Charging battery 8
- battery of new tools is not fully charged
- connect charger to power source (green light G turns
on indicating that the charger is receiving power)
- insert battery into charger
- red light H will blink indicating that the battery is being
charged
- after approximately 1 hour the battery is fully charged
and red light H stays on after blinking, at which time
the charger automatically switches to maintenance-
charging
- if red light H starts blinking rapidly, this indicates that
the battery should be cleaned or replaced
! remove battery from charger after charging
period has ended thereby lengthening the service
life of the battery
IMPORTANT:
- while charging, the charger and the battery may
become warm to touch; this is normal and does not
indicate a problem
- ensure that the outside surface of the battery is clean
and dry before inserting into charger
- do not charge at temperatures below 0°C and over
45°C; this will seriously damage the battery as well as
the charger
- do not remove battery from tool while it is running
! a battery that is new or has not been used for a
longer period does not develop its full capacity
until after approximately 5 charging/discharging
cycles
- do not repeatedly recharge the battery after only a few
minutes of operation; this may result in a reduction of
operating time and battery eciency
- if you anticipate long periods of non-use for the tool, it
is best to unplug the charger from its power source
• On/o 9
• Speed control for smooth starting 0
• Changing direction of rotation !
- when not properly set in left/right position, switch A 2
cannot be activated
! change direction of rotation only when tool is at a
complete standstill
• Changing bits @
! do not use bits with a damaged shank
! only use sharp bits
• Torque control (VariTorque) #
- limits the amount of output torque delivered by the
chuck (19 clutch settings)
- when turning in a screw, rst try VariTorque position 1
and increase until the desired depth has been reached
• Mechanical gear selection $
- set selector E to desired speed
! actuate the gear selector while tool is running
slowly
1 = HIGH POWER
- high torque
- for screwdriving and drilling large diameters
- for tapping thread
2 = HIGH SPEED
- lower torque
- for drilling small diameters
• Holding and guiding the tool %
! while working, always hold the tool at the
grey-coloured grip area(s)
- keep ventilation slots J 2 uncovered
- do not apply too much pressure on the tool; let the tool
do the work for you
APPLICATION ADVICE
• When drilling ferrous metals
- pre-drill a smaller hole, when a large hole is required
- lubricate drill bit occasionally with oil
• When turning in a screw at/near the cross cut end or an
edge of wood, pre-drill a hole in order to avoid cracking of
the wood
• For an optimal use of the tool a steady pressure on the
screw is required, especially while removing
• When screwdriving in hard wood one should pre-drill a
hole
MAINTENANCE / SERVICE
• Keep tool and charger clean
- clean charging contacts in charger with alcohol or
contact cleaner
! unplug charger from power source before
cleaning
• If the tool/charger should fail despite the care taken in
manufacturing and testing procedures, repair should be
carried out by an after-sales service centre for SKIL
power tools
- send the tool or charger undismantled together with
proof of purchase to your dealer or the nearest SKIL
service station (addresses as well as the service
diagram of the tool are listed on www.skilmasters.com)
ENVIRONMENT
• Do not dispose of electric tools, accessories and
packaging together with household waste material
(only for EU countries)
- in observance of European Directive 2002/96/EC on
waste of electric and electronic equipment and its
implementation in accordance with national law,
electric tools that have reached the end of their life
must be collected separately and returned to an
environmentally compatible recycling facility
- symbol 6 will remind you of this when the need for
disposing occurs
• The battery must be kept separate from the natural
environment and should not be disposed of as normal
domestic waste (symbol 7 will remind you of this when
the need for disposing occurs)
! prior to disposal protect battery terminals with
heavy tape to prevent short-circuit

9
DECLARATION OF CONFORMITY
• We declare under our sole responsibility that this product
is in conformity with the following standards or
standardized documents: EN 60335, EN 61000,
EN 60745, EN 55014, in accordance with the provisions
of the directives 2006/95/EC, 2004/108/EC, 2006/42/EC
• Technical file at: SKIL Europe BV (PT-SEU/PJE), 4825
BD Breda, NL
Arno van der Kloot
Vice President
Operations & Engineering
SKIL Europe BV, 4825 BD Breda, NL
Jan Trommelen
Approval Manager
21.12.2010
NOISE/VIBRATION
• Measured in accordance with EN 60745 the sound
pressure level of this tool is <70 dB(A) (standard
deviation: 3 dB) and the vibration < 2.5 m/s² (hand-arm
method; uncertainty K = 1.5 m/s²)
• The vibration emission level has been measured in
accordance with a standardised test given in EN 60745; it
may be used to compare one tool with another and as a
preliminary assessment of exposure to vibration when
using the tool for the applications mentioned
- using the tool for dierent applications, or with dierent
or poorly maintainted accessories, may signicantly
increase the exposure level
- the times when the tool is switched o or when it is
running but not actually doing the job, may signicantly
reduce the exposure level
! protect yourself against the effects of vibration
by maintaining the tool and its accessories,
keeping your hands warm, and organizing your
work patterns

Perceuse/visseuse sans fil 2322/2422
INTRODUCTION
• Cet outil est conçu pour le perçage dans le bois, le métal,
la céramique et les matières plastiques; les outils avec
réglage électronique de la vitesse et rotation à droite/à
gauche sont également appropiés pour le vissage et le
letage
• Lisez et conservez ce manuel d’instruction 3
SPECIFICATIONS TECHNIQUES
Couple max. vissage dur suivant ISO 5393 : 44 Nm (2322) /
48 Nm (2422)
ELEMENTS DE L’OUTIL 2
A Interrupteur de marche/arrêt et réglage de vitesse
B Commutateur pour inverser le sens de rotation
C Mandrin auto-serrant
D Anneau pour réglage du couple
E Commutateur de vitesse
F Chargeur
G Voyant du chargeur vert
H Voyant du chargeur rouge
J Fentes de ventilation
SECURITE
INSTRUCTIONS GENERALES DE SECURITE
ATTENTION! Lisez tous les avertissements de
sécurité et toutes les instructions. Ne pas suivre les
avertissements et instructions peut entraîner un choc
électrique, un incendie et/ou de graves blessures sur les
personnes. Conservez tous les avertissements et toutes
les instructions pour pouvoir s’y reporter
ultérieurement. La notion d’”outil électroportatif” dans les
avertissements se rapporte à des outils électriques raccordés
au secteur (avec câble de raccordement) et à des outils
électriques à batterie (sans câble de raccordement).
1) SECURITE DE LA ZONE DE TRAVAIL
a) Maintenez l’endroit de travail propre et bien éclairé.
Un lieu de travail en désordre ou mal éclairé augmente le
risque d’accidents.
b) N’utilisez pas l’appareil dans un environnement
présentant des risques d’explosion et où se
trouvent des liquides, des gaz ou poussières
inflammables. Les outils électroportatifs génèrent des
étincelles risquant d’enammer les poussières ou les
vapeurs.
c) Tenez les enfants et autres personnes éloignés
durant l’utilisation de l’outil électroportatif. En cas
d’inattention vous risquez de perdre le contrôle sur
l’appareil.
2) SECURITE RELATIVE AU SYSTEME ELECTRIQUE
a) La fiche de secteur de l’outil électroportatif doit être
appropriée à la prise de courant. Ne modifiez en
aucun cas la fiche. N’utilisez pas de fiches
d’adaptateur avec des appareils avec mise à la
terre. Les ches non modiées et les prises de courant
appropriées réduisent le risque de choc électrique.
b) Evitez le contact physique avec des surfaces mises
à la terre telles que tuyaux, radiateurs, fours et
réfrigérateurs. Il y a un risque élevé de choc électrique
au cas où votre corps serait relié à la terre.
c) N’exposez pas l’outil électroportatif à la pluie ou à
l’humidité. La pénétration d’eau dans un outil
électroportatif augmente le risque d’un choc électrique.
d) N’utilisez pas le câble à d’autres fins que celles
prévues, n’utilisez pas le câble pour porter l’appareil
ou pour l’accrocher ou encore pour le débrancher
de la prise de courant. Maintenez le câble éloigné
des sources de chaleur, des parties grasses, des
bords tranchants ou des parties de l’appareil en
rotation. Un câble endommagé ou torsadé augmente le
risque d’un choc électrique.
e) Au cas où vous utiliseriez l’outil électroportatif à
l’extérieur, utilisez une rallonge autorisée
homologuée pour les applications extérieures.
L’utilisation d’une rallonge électrique homologuée pour

10
les applications extérieures réduit le risque d’un choc
électrique.
f) Si l’usage d’un outil dans un emplacement humide
est inévitable, utilisez un disjoncteur de fuite à la
terre. L’utilisation d’un disjoncteur de fuite à la terre réduit
le risque de choc électrique.
3) SECURITE DES PERSONNES
a) Restez vigilant, surveillez ce que vous faites. Faites
preuve de bon sens en utilisant l’outil
électroportatif. N’utilisez pas l’appareil lorsque vous
êtes fatigué ou après avoir consommé de l’alcool,
des drogues ou avoir pris des médicaments. Un
moment d’inattention lors de l’utilisation de l’appareil peut
entraîner de graves blessures sur les personnes.
b) Portez des équipements de protection. Portez
toujours des lunettes de protection. Le fait de porter
des équipements de protection personnels tels que
masque anti-poussières, chaussures de sécurité
antidérapantes, casque de protection ou protection
acoustique suivant le travail à eectuer, réduit le risque
de blessures.
c) Evitez tout démarrage intempestif. S’assurez que
l’interrupteur est en position arrêt avant de brancher
l’outil au secteur et/ou au bloc de batteries, de le
ramasser ou de le porter. Porter les outils en ayant le
doigt sur l’interrupteur ou brancher des outils dont
l’interrupteur est en position marche est source
d’accidents.
d) Enlevez tout outil de réglage ou toute clé avant de
mettre l’appareil en fonctionnement. Une clé ou un
outil se trouvant sur une partie en rotation peut causer
des blessures.
e) Ne surestimez pas vos capacités. Veillez à garder
toujours une position stable et équilibrée. Ceci vous
permet de mieux contrôler l’appareil dans des situations
inattendues.
f) Portez des vêtements appropriés. Ne portez pas de
vêtements amples ni de bijoux. Maintenez cheveux,
vêtements et gants éloignés des parties de
l’appareil en rotation. Des vêtements amples, des
bijoux ou des cheveux longs peuvent être happés par
des pièces en mouvement.
g) Si des dispositifs servant à aspirer ou à recueillir les
poussières doivent être utilisés, vérifiez que ceux-ci
soient effectivement raccordés et qu’ils sont
correctement utilisés. L’utilisation des collecteurs de
poussière réduit les dangers dus aux poussières.
4) UTILISATION ET EMPLOI SOIGNEUX DE L’OUTIL
ELECTROPORTATIF
a) Ne surchargez pas l’appareil. Utilisez l’outil
électroportatif approprié au travail à effectuer. Avec
l’outil électroportatif approprié, vous travaillerez mieux et
avec plus de sécurité à la vitesse pour laquelle il est prévu.
b) N’utilisez pas un outil électroportatif dont
l’interrupteur est défectueux. Un outil électroportatif
qui ne peut plus être mis en ou hors fonctionnement est
dangereux et doit être réparé.
c) Débranchez la fiche de la source d’alimentation en
courant et/ou le bloc de batteries de l’outil avant
tout réglage, changement d’accessoires ou avant de
ranger l’outil. Cette mesure de précaution empêche une
mise en fonctionnement par mégarde.
d) Gardez les outils électroportatifs non utilisés hors
de portée des enfants. Ne permettez pas l’utilisation
de l’appareil à des personnes qui ne se sont pas
familiarisées avec celui-ci ou qui n’ont pas lu ces
instructions. Les outils électroportatifs sont dangereux
lorsqu’ils sont utilisés par des personnes non initiées.
e) Prenez soin des outils électroportatifs. Vérifiez que
les parties en mouvement fonctionnent
correctement et qu’elles ne soient pas coincées, et
contrôlez si des parties sont cassées ou
endommagées de telle sorte que le bon
fonctionnement de l’appareil s’en trouve entravé.
Faites réparer les parties endommagées avant
d’utiliser l’appareil. De nombreux accidents sont dus à
des outils électroportatifs mal entretenus.
f) Maintenez les outils de coupe aiguisés et propres.
Des outils soigneusement entretenus avec des bords
tranchants bien aiguisés se coincent moins souvent et
peuvent être guidés plus facilement.
g) Utilisez les outils électroportatifs, les accessoires,
les outils à monter etc. conformément à ces
instructions. Tenez compte également des
conditions de travail et du travail à effectuer.
L’utilisation des outils électroportatifs à d’autres ns que
celles prévues peut entraîner des situations dangereuses.
5) UTILISATION ET EMPLOI SOIGNEUX DES
APPAREILS SANS FIL
a) Ne chargez les accumulateurs que dans des
chargeurs recommandés par le fabricant. Un
chargeur approprié à un type spécique d’accumulateur
peut engendrer un risque d’incendie lorsqu’il est utilisé
avec d’autres accumulateurs.
b) Dans les outils électroportatifs, n’utilisez que les
accumulateurs spécialement prévus pour celui-ci.
L’utilisation de tout autre accumulateur peut entraîner des
blessures et des risques d’incendie.
c) Tenez l’accumulateur non-utilisé à l’écart de toutes
sortes d’objets métalliques tels qu’agrafes, pièces
de monnaie, clés, clous, vis ou autres, étant donné
qu’un pontage peut provoquer un court-circuit. Un
court-circuit entre les contacts d’accu peut provoquer des
brûlures ou un incendie.
d) En cas d’utilisation abusive, du liquide peut sortir de
l’accumulateur. Evitez tout contact avec ce liquide.
En cas de contact par mégarde, rincez
soigneusement avec de l’eau. Au cas où le liquide
rentrerait dans les yeux, consultez en plus un
médecin. Le liquide qui sort de l’accumulateur peut
entraîner des irritations de la peau ou causer des brûlures.
6) SERVICE
a) Ne faites réparer votre outil électroportatif que par
un personnel qualifié et seulement avec des pièces
de rechange d’origine. Ceci permet d’assurer la
sécurité de l’appareil.
INSTRUCTIONS DE SECURITE POUR PERCEUSE/
VISSEUSES SANS FIL
• Faites attention aux vis, clous ou autres éléments qui
pourraient se trouver dans la pièce à travailler et qui
risqueraient d’endommager très fortement votre outil;
enlevez-les avant de commencer le travail

11
• Contrôlez toujours si la tension secteur correspond à la
tension indiquée sur la plaquette signalétique du chargeur
• En cas d’anomalie électrique ou mécanique, coupez
immédiatement l’outil ou débranchez le chargeur du
secteur
• SKIL ne peut se porter garant du bon fonctionnement de
cet outil que s’il a été utilisé avec les accessoires
appropriés en vente chez votre distributeur SKIL
• La vitesse admissible des accessoires utilisées doit être
au moins aussi élevée que la vitesse à vide maximale de
l’outil
• L’outil/chargeur n’a pas été conçu pour être utilisé par des
personnes (y compris des enfants) dont les capacités
physiques, sensorielles ou mentales sont réduites, ou
manquant d’expérience ou de connaissances, excepté si
elles ont fait l’objet d’une surveillance ou ont reçu des
instructions concernant l’utilisation de l’outil/chargeur par
une personne responsable de leur sécurité
• Veillez à ce que les enfants ne jouent pas avec l’outil/le
chargeur
• Fixez solidement la pièce à travailler (une pièce xée
à l’aide de dispositifs de xation est davantage assurée
que si elle était tenue à la main)
• Tenez l’outil par les surfaces de préhension isolées,
lors de la réalisation d’une opération au cours de
laquelle l’accessoire de coupe ou la vis peut entrer
en contact avec un câblage non apparent ou son
propre câble d’alimentation (le contact avec un l sous
tension peut également mettre sous tension les parties
métalliques de l’outil électrique et provoquer un choc
électrique sur l’opérateur)
• Utilisez des détecteurs appropriés afin de localiser la
présence de conduites électriques ou bien
s’adresser à la société locale de distribution (un
contact avec des lignes électriques peut provoquer un
incendie et une décharge électrique; le fait d’endommager
une conduite de gaz peut entraîner une explosion; le fait
d’endommager une conduite d’eau peut entraîner des
dégâts matériels ou causer une décharge électrique)
• Ne travaillez pas de matériaux contenant de l’amiante
(l’amiante est considérée comme étant cancérigène)
• La poussière de matériaux, tels que la peinture contenant
du plomb, certaines espèces de bois, certains minéraux
et diérents métaux, peut être nocive (le contact avec la
poussière ou son inhalation peut provoquer des réactions
allergiques et/ou des maladies respiratoires chez
l’opérateur ou des personnes se trouvant à proximité);
portez un masque antipoussières et travaillez avec
un appareil de dépoussiérage lorsqu’il est possible
d’en connecter un
• Certains types de poussières sont classiés comme étant
cancérigènes (tels que la poussière de chêne ou de
hêtre), en particulier en combinaison avec des additifs de
traitement du bois; portez un masque antipoussières et
travaillez avec un appareil de dépoussiérage lorsqu’il
est possible d’en connecter un
• Suivez les directives nationales relatives au
dépoussiérage pour les matériaux à travailler
• Vériez que le commutateur 2 est en position moyen (de
blocage) avant d'eectuer des réglages sur l'outil ou de
changer des accessoires, ainsi qu'en transportant ou
rangant l'outil
RECHARGE/BATTERIES
• Rechargez la batterie uniquement avec le chargeur fourni
avec l’outil
• Ne touchez pas les contacts du chargeur
• Ne jamais exposez l’outil/le chargeur/la batterie à la pluie
• Ne chargez pas la batterie dans un environnement humide
• Rangez l’outil/le chargeur/la batterie dans des endroits
où la température n’excède pas 40°C et ne descende
pas au dessous de 0°C
• N’utilisez jamais un chargeur endommagé; conez-le à
une des stations-service agréées SKIL que eectuera un
contrôle de sécurité
• N’utilisez jamais de chargeur avec un câble ou une che
endommagé; remplacez le câble ou la che au plus vite
dans l’une des stations-service agréées SKIL
• Ne pas utilisez la batterie lorsque celle-ci est
endommagée; remplacez-la au plus vite
• Ne démontez pas le chargeur ou la batterie
• Ne tentez pas de recharger des batteries non-
rechargeables avec le chargeur
EXPLICATION DES SYMBOLES SUR LE CHARGEUR/
LA BATTERIE
3 Veuillez lire le mode d’emploi avant d’utiliser l’outil
4 N'utilisez pas le chargeur en extérieur
5 Double-isolation (ne nécessite pas de mise à la terre)
6 Ne jetez pas le chargeur dans les ordures ménagères
7 Ne jetez pas la batterie dans les ordures ménagères
UTILISATION
• Chargement de la batterie 8
- dans les outils neufs la batterie n’est pas
complètement chargée
- branchez le chargeur sur une prise secteur (le voyant
vert G s’allume pour indiquer que le chargeur est sous
tension)
- mettez la batterie dans le chargeur
- le voyant rouge H clignotera, indiquant que la batterie
est en cours de chargement
- au bout d’environ 1 heure la batterie est complètement
chargée et le voyant rouge H reste allumé après avoir
clignoté, après quoi le chargeur revient
automatiquement au mode de charge d’entretien
- si le voyant rouge H clignote rapidement, cela indique
que la batterie doit être rechargée ou remplacée
! retirez la batterie du chargeur après la fin de la
durée de charge rallongant ainsi la durée de vie
de la batterie
IMPORTANT:
- en chargeant, le chargeur et la batterie peuvent
devenir chaud au toucher; cette situation est tout à fait
normale et n’indique pas un problème
- s’assurez que l’extérieur de la batterie est propre et
sec avant de la placer dans le chargeur
- ne jamais rechargez à une température inférieure à
0°C ou supérieure à 45°C au risque de détériorer
sérieusement la batterie ainsi que le chargeur
- ne pas retirez la batterie de l’outil lorsque ce dernier
est en marche
! une batterie neuve ou une batterie qui n’a pas été
utilisée pendant une période assez longue,
n’atteint sa pleine puissance qu’après environ 5
cycles de charge/décharge

12
- ne pas rechargez trop souvent la batterie si vous
n’avez utilisé l’outil que quelques minutes; sinon il
pourrait en résulter une réduction de la durée
d’utilisation et une perte d’ecacité de la batterie
- si vous prévoyez de ne pas utiliser l’outil pendant
quelques temps, il serait préférable de débrancher le
chargeur du secteur
• Marche/arrêt 9
• Réglage de la vitesse pour démarrage doux 0
• Inversion du sens de rotation !
- quand l’outil n’est pas réglé exactement sur la position
gauche/droite, il ne peut être mis en marche
! inversez uniquement le sens de rotation lorsque
l’outil est à l’arrêt complet
• Changement des embouts @
! ne pas utilisez des embouts avec une queue
endommagée
! utilisez seulement des embouts bien affûtés
• Réglage du couple (VariTorque) #
- limite le couple de sortie transmis par le mandrin (19
positions d’ embrayage)
- quand vous devez visser une vis, d’abord commencez
en VariTorque position 1 et augmentez le couple
jusqu’à la vis a atteint la profondeur désirée
• Commutateur de vitesse $
- selectionnez la vitesse désirée avec le commutateur E
! actionnez le commutateur de vitesse lorsque
l’outil fonctionne lentement
1 = PUISSANCE ELEVEE
- couple élevé
- pour visser et percer de larges diamètres
- pour leter
2 = VITESSE RAPIDE
- couple bas
- pour percer de petits diamètres
• Tenue et guidage de l’outil %
! lorsque vous travaillez, tenez toujours l’outil par
la(les) zone(s) de couleur grise
- veillez à ce que les fentes de ventilation J 2 soient
découvertes
- ne pas appuyez trop fortement sur l’outil; laissez l’outil
travailler pour vous
CONSEILS D’UTILISATION
• Quand vous perçez des métaux ferreux
- pour faire un gros trou, faites un avant-trou plus petit
- lubriez le foret de temps en temps
• Quand vous devez visser une vis près d’une arête de bois
ou à la n d’une coupe transversale, il est préférable de
faire un avant-trou an d’éviter de faire craquer le bois
• Pour un usage optimal de l’outil une pression constante
sur la vise est necessaire, spécialement durant dévisser
• Quand vous devez visser une vis au bois dûr, il est
préférable de faire un avant-trou
ENTRETIEN / SERVICE APRES-VENTE
• Veillez à ce que votre outil et le chargeur soient toujours
propres
- nettoyez les contacteurs du chargeur avec de l’alcool
ou un produit spécial
! débranchez le chargeur du secteur avant de le
nettoyer
• Si, malgré tous les soins apportés à la fabrication et au
contrôle de l’outil/chargeur, celui ci devait avoir un défaut,
la réparation ne doit être conée qu’à une station de
service après-vente agréée pour outillage SKIL
- retournez l’outil ou le chargeur non démonté au
vendeur ou au centre de service après-vente SKIL le
plus proche, en joignant la preuve d’achat (les
adresses ainsi que la vue éclatée de l’outil gurent sur
www.skilmasters.com)
ENVIRONNEMENT
• Ne jetez pas les outils électriques, les accessoires
et l’emballage dans les ordures ménagères (pour les
pays européens uniquement)
- conformément à la directive européenne 2002/96/EG
relative aux déchets d’équipements électriques ou
électroniques, et à sa transposition dans la législation
nationale, les outils électriques usés doivent être
collectés séparément et faire l’objet d’un recyclage
respectueux de l’environnement
- le symbole 6 vous le rappellera au moment de la mise
au rebut de l'outil
• Il faut que la batterie est tenue éloignée de l’environnement
naturel et ne s’est débarrassée pas comme ordures
ménagères normales (le symbole 7 vous en souvient
quand la nécessité du débarras se présente)
! avant d’envoyer les batteries au recyclage, pour
éviter un eventuel court-circuit, il convient de
revêtir les bornes d’un épais ruban adhésif isolant
DÉCLARATION DE CONFORMITE
• Nous déclarons sous notre propre responsabilité que ce
produit est en conformité avec les normes ou documents
normalisés suivants: EN 60335, EN 61000, EN 60745,
EN 55014, conforme aux réglementations 2006/95/CE,
2004/108/CE, 2006/42/CE
• Dossier technique auprès de: SKIL Europe BV
(PT-SEU/PJE), 4825 BD Breda, NL
Arno van der Kloot
Vice President
Operations & Engineering
SKIL Europe BV, 4825 BD Breda, NL
Jan Trommelen
Approval Manager
21.12.2010
BRUIT/VIBRATION
• Mesuré selon EN 60745 le niveau de la pression sonore
de cet outil est <70 dB(A) (déviation standard: 3 dB) et la
vibration < 2,5 m/s² (méthode main-bras; incertitude
K = 1,5 m/s²)
• Le niveau de vibrations émises a été mesuré
conformément à l’essai normalisé de la norme EN 60745;
il peut être utilisé pour comparer plusieurs outils et pour
réaliser une évaluation préliminaire de l’exposition aux
vibrations lors de l’utilisation de l’outil pour les
applications mentionnées

13
- l’utilisation de l’outil dans d’autres applications, ou avec
des accessoires diérents ou mal entretenus, peut
considérablement augmenter le niveau d’exposition
- la mise hors tension de l’outil et sa non-utilisation
pendant qu’il est allumé peuvent considérablement
réduire le niveau d’exposition
! protégez-vous contre les effets des vibrations par
un entretien correct de l’outil et de ses
accessoires, en gardant vos mains chaudes et en
structurant vos schémas de travail

Akku-Bohrschrauber 2322/2422
EINLEITUNG
• Dieses Werkzeug ist bestimmt zum Bohren in Holz, Metall,
Keramik und Kunststo; Werkzeuge mit elektronischer
Drehzahlregulierung und Rechts-/ Linkslauf sind auch
geeignet zum Schrauben und Gewindeschneiden
• Bitte diese Bedienungsanleitung sorgfältig lesen und
aufbewahren 3
TECHNISCHE DATEN
Max. Drehmoment harter Schraubfall nach ISO 5393 : 44
Nm (2322) / 48 Nm (2422)
WERKZEUGKOMPONENTEN 2
A Schalter zum Ein-Aus-Schalten und zur Drehzahlregelung
B Schalter zum Umschalten der Drehrichtung
C Schnellspann-Bohrfutter
D Ring zur Drehmoment-Kontrolle
E Gangwahlschalter
F Ladegerät
G Ladeanzeige (grün)
H Ladeanzeige (rot)
J Lüftungsschlitze
SICHERHEIT
ALLGEMEINE SICHERHEITSHINWEISE
ACHTUNG! Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können elektrischen
Schlag, Brand und/oder schwere Verletzungen
verursachen. Bewahren Sie alle Sicherheitshinweise
und Anweisungen für die Zukunft auf. Der in den
Sicherheitshinweisen verwendete Begriff “Elektrowerkzeug”
bezieht sich auf netzbetriebene Elektrowerkzeuge (mit
Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne
Netzkabel).
1) ARBEITSPLATZSICHERHEIT
a) Halten Sie Ihren Arbeitsbereich sauber und gut
beleuchtet. Unordnung oder unbeleuchtete
Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Gerät nicht in
explosionsgefährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase oder Stäube
befinden. Elektrowerkzeuge erzeugen Funken, die den
Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der
Benutzung des Elektrowerkzeugs fern. Bei Ablenkung
können Sie die Kontrolle über das Gerät verlieren.
2) ELEKTRISCHE SICHERHEIT
a) Der Anschlussstecker des Gerätes muss in die
Steckdose passen. Der Stecker darf in keiner Weise
verändert werden. Verwenden Sie keine
Adapterstecker gemeinsam mit schutzgeerdeten
Geräten. Unveränderte Stecker und passende
Steckdosen verringern das Risiko eines elektrischen
Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten
Oberflächen, wie von Rohren, Heizungen, Herden
und Kühlschränken. Es besteht ein erhöhtes Risiko
durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie das Gerät von Regen oder Nässe fern.
Das Eindringen von Wasser in ein Elektrogerät erhöht
das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Gerät
zu tragen, aufzuhängen oder um den Stecker aus der
Steckdose zu ziehen. Halten Sie das Kabel fern von
Hitze, Öl, scharfen Kanten oder sich bewegenden
Geräteteilen. Beschädigte oder verwickelte Kabel
erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien
arbeiten, verwenden Sie nur Verlängerungskabel,
die auch für den Außenbereich zugelassen sind. Die
Anwendung eines für den Außenbereich geeigneten
Verlängerungskabels verringert das Risiko eines
elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in
feuchter Umgebung nicht vermeidbar ist,
verwenden Sie einen Fehlerstromschutzschalter.
Der Einsatz eines Fehlerstromschutzschalters vermindert
das Risiko eines elektrischen Schlages.
3) SICHERHEIT VON PERSONEN
a) Seien Sie aufmerksam, achten Sie darauf, was Sie
tun, und gehen Sie mit Vernunft an die Arbeit mit
einem Elektrowerkzeug. Benutzen Sie das Gerät
nicht, wenn Sie müde sind oder unter dem Einfluss
von Drogen, Alkohol oder Medikamenten stehen. Ein
Moment der Unachtsamkeit beim Gebrauch des Gerätes
kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und
immer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung, wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je
nach Art und Einsatz des Elektrowerkzeuges, verringert
das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.
Vergewissern Sie sich, dass das Elektrowerkzeug
ausgeschaltet ist, bevor Sie es an die
Stromversorgung und/oder den Akku anschließen,
es aufnehmen oder tragen. Wenn Sie beim Tragen des
Elektrowerkzeuges den Finger am Schalter haben oder
das Gerät eingeschaltet an die Stromversorgung
anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder
Schraubenschlüssel, bevor Sie das Gerät
einschalten. Ein Werkzeug oder Schlüssel, der sich in

14
einem drehenden Geräteteil bendet, kann zu
Verletzungen führen.
e) Überschätzen Sie sich nicht. Sorgen Sie für einen
sicheren Stand und halten Sie jederzeit das
Gleichgewicht. Dadurch können Sie das Gerät in
unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine
weite Kleidung oder Schmuck. Halten Sie Haare,
Kleidung und Handschuhe fern von sich
bewegenden Teilen. Lockere Kleidung, Schmuck oder
lange Haare können von sich bewegenden Teilen erfasst
werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen
montiert werden können, vergewissern Sie sich,
dass diese angeschlossen sind und richtig
verwendet werden. Verwendung einer Staubabsaugung
verringert Gefährdungen durch Staub.
4) SORGFÄLTIGER UMGANG UND GEBRAUCH VON
ELEKTROWERKZEUGEN
a) Überlasten Sie das Gerät nicht. Verwenden Sie für
Ihre Arbeit das dafür bestimmte Elektrowerkzeug.
Mit dem passenden Elektrowerkzeug arbeiten Sie besser
und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen
Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht
mehr ein- oder ausschalten lässt, ist gefährlich und muss
repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder
entfernen Sie den Akku, bevor Sie
Geräteeinstellungen vornehmen, Zubehörteile
wechseln oder das Gerät weglegen. Diese
Vorsichtsmaßnahme verhindert den unbeabsichtigten
Start des Geräts.
d) Bewahren Sie unbenutzte Elektrowerkzeuge
außerhalb der Reichweite von Kindern auf. Lassen
Sie Personen das Gerät nicht benutzen, die mit
diesem nicht vertraut sind oder diese Anweisungen
nicht gelesen haben. Elektrowerkzeuge sind gefährlich,
wenn Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie,
ob bewegliche Geräteteile einwandfrei funktionieren
und nicht klemmen, ob Teile gebrochen oder so
beschädigt sind, dass die Funktion des Gerätes
beeinträchtigt ist. Lassen Sie beschädigte Teile vor
dem Einsatz des Geräts reparieren. Viele Unfälle haben
ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber.
Sorgfältig gepegte Schneidwerkzeuge mit scharfen
Schneidkanten verklemmen sich weniger und sind
leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör,
Einsatzwerk-zeuge usw. entsprechend diesen
Anweisungen. Berücksichtigen Sie dabei die
Arbeitsbedingungen und die auszuführende
Tätigkeit. Der Gebrauch von Elektrowerkzeugen für
andere als die vorgesehenen Anwendungen kann zu
gefährlichen Situationen führen.
5) SORGFÄLTIGER UMGANG UND GEBRAUCH VON
AKKUGERÄTEN
a) Laden Sie die Akkus nur in Ladegeräten auf, die
vom Hersteller empfohlen werden. Für ein Ladegerät,
das für eine bestimmte Art von Akkus geeignet ist,
besteht Brandgefahr, wenn es mit anderen Akkus
verwendet wird.
b) Verwenden Sie nur die dafür vorgesehenen Akkus
in den Elektrowerkzeugen. Der Gebrauch von anderen
Akkus kann zu Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern von
Büroklammern, Münzen, Schlüsseln, Nägeln,
Schrauben oder anderen kleinen
Metallgegenständen, die eine Überbrückung der
Kontakte verursachen könnten. Ein Kurzschluss
zwischen den Akkukontakten kann Verbrennungen oder
Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem
Akku austreten. Vermeiden Sie den Kontakt damit.
Bei zufälligem Kontakt mit Wasser abspülen. Wenn
die Flüssigkeit in die Augen kommt, nehmen Sie
zusätzlich ärztliche Hilfe in Anspruch. Austretende
Akkuüssigkeit kann zu Hautreizungen oder
Verbrennungen führen.
6) SERVICE
a) Lassen Sie Ihr Gerät nur von qualifiziertem
Fachpersonal und nur mit Original-Ersatzteilen
reparieren. Damit wird sichergestellt, dass die Sicherheit
des Geräts erhalten bleibt.
SICHERHEITSHINWEISE FÜR AKKU-
BOHRSCHRAUBER
• Beschädigungen durch Schrauben, Nägel und ähnliches
an Ihrem Werkstück vermelden; diese vor Arbeitsbeginn
entfernen
• Stets nachprüfen, daß die Netzspannung mit der auf dem
Typenschild des Ladegeräts angegebenen Spannung
übereinstimmt
• Im Falle von atypischem Verhalten oder Fremdgeräuschen
schalten Sie das Werkzeug sofort aus oder ziehen Sie den
Netzstecker des Ladegeräts aus der Steckdose
• SKIL kann nur dann die einwandfreie Funktion des
Werkzeuges zusichern, wenn das entsprechendes
Zubehör verwendet wird, welches bei ihren Fachhändlern
erhältlich ist
• Nur Zubehör verwenden, dessen zulässige Drehzahl
mindestens so hoch ist wie die höchste Leerlaufdrehzahl
des Werkzeuges
• Das Werkzeug/Ladegerät ist nicht dafür bestimmt durch
Personen (einschließlich Kinder) mit eingeschränkten
physischen, sensorischen oder geistigen Fähigkeiten,
oder mangelnder Erfahrung und Wissen, benutzt zu
werden; es sei denn, sie werden durch eine für ihre
Sicherheit zuständige Person beaufsichtigt oder erhielten
von ihr Anweisungen, wie das Werkzeug/Ladegerät zu
benutzen ist
• Stellen Sie sicher, dass Kinder nicht mit dem Werkzeug/
Ladegerät spielen
• Sichern Sie das Werkstück (ein mit
Spannvorrichtungen oder Schraubstock festgehaltenes
Werkstück ist sicherer gehalten als mit der Hand)
• Halten Sie das Elektrowerkzeug an den isolierten
Griffflächen, wenn Sie Arbeiten ausführen, bei
denen das Einsatzwerkzeug oder die Schraube
verborgene Stromleitungen oder das eigene
Netzkabel treffen kann (der Kontakt mit einer
spannungsführenden Leitung kann auch Metallteile des

15
Elektrowerkzeuges unter Spannung setzen und zu einem
elektrischen Schlag führen)
• Verwenden Sie geeignete Suchgeräte, um
verborgene Versorgungsleitungen aufzuspüren, oder
ziehen Sie die örtliche Versorgungsgesellschaft
hinzu (Kontakt mit Elektroleitungen kann zu Feuer und
elektrischem Schlag führen; Beschädigung einer
Gasleitung kann zur Explosion führen; Eindringen in eine
Wasserleitung verursacht Sachbeschädigung oder kann
einen elektrischen Schlag verursachen)
• Bearbeiten Sie kein asbesthaltiges Material (Asbest
gilt als krebserregend)
• Staub von Materialien wie Farbe, die Blei enthält, einigen
Holzarten, Mineralien und Metall kann schädlich sein
(Kontakt mit oder Einatmen des Staubs kann zu
allergischen Reaktionen und/oder Atemwegskrankheiten
beim Bediener oder Umstehenden führen); tragen Sie
eine Staubmaske und arbeiten Sie mit einem
Staubabsaugungssystem, wenn ein solches
angeschlossen werden kann
• Bestimmte Arten von Staub sind als karzinogen
klassiziert (beispielsweise Eichen- und
Buchenholzstaub), insbesondere in Verbindung mit
Zusätzen für die Holzvorbehandlung; tragen Sie eine
Staubmaske und arbeiten Sie mit einem
Staubabsaugungssystem, wenn ein solches
angeschlossen werden kann
• Beachten Sie die für Ihr verwendetes Verbrauchsmaterial
gültigen nationalen Staubschutzvorgaben
• Stellen Sie sicher dass Schalter B 2 sich in der
mittel- (Schluss-) Position bendet, bevor Sie Werkzeug-
einstellungen vorhnehmen oder Zubehör wechseln, sowie
beim Tragen oder Weglegen des Werkzeuges
AUFLADEN/BATTERIEN
• Laden Sie die Batterie ausschließlich durch das
mitgelieferte Ladegerät auf
• Die Kontakte im Ladegerät nicht berühren
• Setzen Sie das Werkzeug/Ladegerät/Batterie niemals
dem Regen aus
• Die Batterie nicht in einer feuchten oder nassen
Umgebung auaden
• Bewahren Sie das Werkzeug/Ladegerät/Batterie stets bei
Raumtemperaturen unter 40°C und über 0° auf
• Beschädigte Ladegeräte nicht in Betrieb nehmen;
bringen Sie das Gerät zwecks Überprüfung stets zu einer
unserer oziellen SKIL-Vertragswerkstätten
• Ladegerät nicht weiter verwenden, wenn Kabel oder
Stecker beschädigt sind, sondern Kabel oder
Netzstecker sofort ersetzen bei einer unserer oziellen
SKIL-Vertragswerkstätten
• Beschädigte Batterien nicht weiter verwenden, sondern
sofort ersetzen
• Zerlegen Sie niemals das Ladegerät oder die Batterie
• Nicht versuchen, nicht-auadbare Batterien mit dem
Ladegerät zu laden
ERKLÄRUNG DER SYMBOLE AUF DEM LADEGERÄT/
DER BATTERIE
3 Die Bedienungsanleitung vor dem Gebrauch lesen
4 Das Ladegerät nur in Innenräumen benutzen
5 Doppelte Isolierung (kein Erdleiter erforderlich)
6 Das Ladegerät nicht in den Hausmüll werfen
7 Die Batterie nicht in den Hausmüll werfen
BEDIENUNG
• Auaden der Batterie 8
- neue Werkzeuge sind nicht aufgeladen
- Ladegerät an die Netzspannung anschließen (die
grüne Lampe G leuchtet auf und zeigt an, dass das
Ladegerät Strom erhält)
- die Batterie in das Ladegerät einführen
- die rote Lampe H blinkt und zeigt an, dass die Batterie
geladen wird
- nach ungefähr 1 Stunde Ladezeit ist die Batterie voll
aufgeladen und die rote Lampe H wird dann konstant
angezeigt, worauf das Ladegerät ganz automatisch
auf “Erhaltladen” umschaltet
- wenn die rote Lampe H schnell blinkt, weist dies
darauf hin, dass die Batterie gereinigt oder ersetzt
werden muss
! die Batterie sollte nach Beendigung des
Ladevorganges vom Ladegerät genommen
werden, womit sich die Lebensdauer der Batterie
verlängert
WICHTIG:
- beim Auaden könnten Ladegerät und Batterie warm
werden; dies ist normal und kein Anzeichen eines
Problems
- achten Sie darauf, daß die Batterie-Außenäche
sauber und trocken ist, bevor Sie die Batterie in das
Ladegerät einsetzen
- bei Temperaturen unter 0°C und über 45°C eine
Ladung vermeiden; dadurch können Ladegerät und
Batterie empndlich geschädigt werden
- die Batterie darf nicht während des Betriebs des
Werkzeuges abgenommen werden
! eine neue oder längere Zeit nicht verwendete
Batterie bringt erst nach ungefähr 5 Lade-/
Entladezyklen seine volle Leistung
- die Batterie sollte nicht nach jeder kurzen Benutzung
des Werkzeuges immer wieder geladen werden, da
dies den Verschleiß erhöhen kann
- wenn Sie Ihr Werkzeug lange nicht verwenden, sollten
Sie den Netzstecker des Ladegeräts aus der
Steckdose ziehen
• Ein-/Aus-Schalten 9
• Drehzahlregulierung für Sanftanlauf 0
• Umschalten der Drehrichtung !
- wenn die links/rechts Position nicht richtig einrastet,
kann der Schalter A 2 nicht betätigt werden
! Drehrichtung nur dann umschalten, wenn das
Werkzeug vollkommen stillsteht
• Wechseln von Bits @
! keine Bits mit beschädigtem Schaft benutzen
! nur scharfe Bits verwenden
• Drehmoment-Kontrolle (VariTorque) #
- begrenzt das Drehmoment am Bohrfutter (19
Kupplungspositionen)
- beim Eindrehen einer Schraube beginnen Sie
zunächst mit der VariTorque Position 1 und erhöhen
dann langsam, bis die gewünschte Tiefe erreicht ist
• Mechanische Gangwahl $
- Schalter E auf gewünschte Drehzahl stellen
! den Gangwahlschalter betätigen während das
Werkzeug langsam läuft

16
1 = HOHE LEISTUNG
- hohes Drehmoment
- zum Schrauben und Bohren von großen
Durchmessern
- zum Gewindebohren
2 = HOHE DREHZAHL
- niedriges Drehmoment
- zum Bohren von kleinen Durchmessern
• Halten und Führen des Werkzeuges %
! Werkzeug beim Arbeiten immer am grauen
Griffbereich fassen
- Lüftungsschlitze J 2 unbedeckt halten
- nicht zu viel Druck auf das Werkzeug ausüben; lassen
Sie das Werkzeug für Sie arbeiten
ANWENDUNGSHINWEISE
• Beim Bohren in Metall
- kleines Loch vorbohren wenn ein größeres Loch
benötigt ist
- Bits gelegentlich mit Öl einfetten
• Beim Eindrehen einer Schraube am Ende oder Kopfstück
eines Holzes sollte ein Loch vorgebohrt werden um ein
Spalten des Holzes zu vermeiden
• Für einen optimalen Gebrauch des Werkzeuges ist ein
ständiger Druck auf die Schraube notwendig, besonders
während des Ausschraubens
• Beim Eindrehen einer Schraube in Hartholz sollte ein
Loch vorgebohrt werden
WARTUNG / SERVICE
• Halten Sie Ihr Werkzeug und Ladegerät sauber
- säubern Sie die Kontakte des Ladegeräts entweder
mit Alkohol oder Kontaktreiniger
! den Netzstecker des Ladegeräts aus der
Steckdose ziehen, bevor Sie das Ladegerät
säubern
• Sollte das Elektrowerkzeug/Ladegerät trotz sorgfältiger
Herstellungs- und Prüfverfahren einmal ausfallen, ist die
Reparatur von einer autorisierten Kundendienststelle für
SKIL-Elektrowerkzeuge ausführen zu lassen
- das Werkzeug oder Ladegerät unzerlegt, zusammen
mit dem Kaufbeleg, an den Lieferer oder die nächste
SKIL-Vertragswerkstätte senden (die Anschriftenlisten
so wie die Ersatzteilzeichnung des Werkzeuges nden
Sie unter www.skilmasters.com)
UMWELT
• Elektrowerkzeuge, Zubehör und Verpackungen
nicht in den Hausmüll werfen (nur für EU-Länder)
- gemäss Europäischer Richtlinie 2002/96/EG über
Elektro- und Elektronik- Altgeräte und Umsetzung in
nationales Recht müssen nicht mehr gebrauchsfähige
Elektrowerkzeuge getrennt gesammelt und einer
umweltgerechten Wiederververtung zugeführt werden
- hieran soll Sie Symbol 6 erinnern
• Die Batterie muß ordnungsgemäß entsorgt werden und
darf nicht in den Hausmüll gelangen (hieran soll Sie
Symbol 7 erinnern)
! bevor Sie die Batterie entsorgen, schützen Sie
die Batterieenden mit einem schweren Band, um
so Kriechströme zu vermeiden
-KONFORMITÄTSERKLÄRUNG
• Wir erklären in alleiniger Verantwortung, daß dieses
Produkt mit den folgenden Normen oder normativen
Dokumenten übereinstimmt: EN 60335, EN 61000,
EN 60745, EN 55014, gemäß den Bestimmungen der
Richtlinien 2006/95/EG, 2004/108/EG, 2006/42/EG
• Technische Unterlagen bei: SKIL Europe BV (PT-SEU/
PJE), 4825 BD Breda, NL
Arno van der Kloot
Vice President
Operations & Engineering
SKIL Europe BV, 4825 BD Breda, NL
Jan Trommelen
Approval Manager
21.12.2010
GERÄUSCH/VIBRATION
• Gemessen gemäß EN 60745 beträgt der
Schalldruckpegel dieses Gerätes <70 dB(A)
(Standardabweichung: 3 dB) und die Vibration < 2,5 m/s²
(Hand-Arm Methode; Unsicherheit K = 1,5 m/s²)
• Die Vibrationsemissionsstufe wurde mit einem
standardisierten Test gemäß EN 60745 gemessen; Sie
kann verwendet werden, um ein Werkzeug mit einem
anderen zu vergleichen und als vorläuge Beurteilung
der Vibrationsexposition bei Verwendung des Werkzeugs
für die angegebenen Anwendungszwecke
- die Verwendung des Werkzeugs für andere
Anwendungen oder mit anderem oder schlecht
gewartetem Zubehör kann die Expositionsstufe
erheblich erhöhen
- Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder
wenn es läuft aber eigentlich nicht eingesetzt wird,
können die Expositionsstufe erheblich verringern
! schützen Sie sich vor den Auswirkungen der
Vibration durch Wartung des Werkzeugs und des
Zubehörs, halten Sie Ihre Hände warm und
organisieren Sie Ihren Arbeitsablauf

Oplaadbare boor-/
schroefmachine 2322/2422
INTRODUCTIE
• Deze machine is bestemd voor het boren in hout, metaal,
keramiek en kunststof; machines met elektronische
toerentalregeling en rechts-/linksdraaien zijn ook geschikt
voor het in- en uitdraaien van schroeven en het snijden
van schroefdraad
• Lees en bewaar deze gebruiksaanwijzing 3

17
TECHNISCHE SPECIFICATIES
Max. draaimoment bij harde schroefverbinding volgens ISO
5393 : 44 Nm (2322) / 48 Nm (2422)
MACHINE-ELEMENTEN 2
A Schakelaar voor aan/uit en toerentalregeling
B Knop voor omschakelen van draairichting
C Zelfspannende boorkop
D Ring voor instellen van koppel
E Toerentalschakelaar
F Oplader
G Groen lampje oplaadapparaat
H Rood lampje oplaadapparaat
J Ventilatie-openingen
VEILIGHEID
ALGEMENE VEILIGHEIDSVOORSCHRIFTEN
LET OP! Lees alle veiligheidswaarschuwingen en
alle voorschriften. Als de waarschuwingen en
voorschriften niet worden opgevolgd, kan dit een elektrische
schok, brand of ernstig letsel tot gevolg hebben. Bewaar
alle waarschuwingen en voorschriften voor toekomstig
gebruik. Het in de waarschuwingen gebruikte begrip
“elektrisch gereedschap” heeft betrekking op elektrische
gereedschappen voor gebruik op het stroomnet (met
netsnoer) en op elektrische gereedschappen voor gebruik
met een accu (zonder netsnoer).
1) VEILIGHEID VAN DE WERKOMGEVING
a) Houd uw werkomgeving schoon en opgeruimd. Een
rommelige of onverlichte werkomgeving kan tot
ongevallen leiden.
b) Werk met het gereedschap niet in een omgeving
met explosiegevaar waarin zich brandbare
vloeistoffen, gassen of stof bevinden. Elektrische
gereedschappen veroorzaken vonken die het stof of de
dampen tot ontsteking kunnen brengen.
c) Houd kinderen en andere personen tijdens het
gebruik van het elektrische gereedschap uit de
buurt. Wanneer u wordt afgeleid, kunt u de controle over
het gereedschap verliezen.
2) ELEKTRISCHE VEILIGHEID
a) De aansluitstekker van het gereedschap moet in het
stopcontact passen. De stekker mag in geen geval
worden veranderd. Gebruik geen adapterstekkers in
combinatie met geaarde gereedschappen.
Onveranderde stekkers en passende stopcontacten
beperken het risico van een elektrische schok.
b) Voorkom aanraking van het lichaam met geaarde
oppervlakken, bijvoorbeeld van buizen,
verwarmingen, fornuizen en koelkasten. Er bestaat
een verhoogd risico door een elektrische schok wanneer
uw lichaam geaard is.
c) Houd het gereedschap uit de buurt van regen en
vocht. Het binnendringen van water in het elektrische
gereedschap vergroot het risico van een elektrische schok.
d) Gebruik de kabel niet voor een verkeerd doel, om
het gereedschap te dragen of op te hangen of om de
stekker uit het stopcontact te trekken. Houd de
kabel uit de buurt van hitte, olie, scherpe randen en
bewegende gereedschapdelen. Beschadigde of in de
war geraakte kabels vergroten het risico van een
elektrische schok.
e) Wanneer u buitenshuis met elektrisch gereedschap
werkt, dient u alleen verlengkabels te gebruiken die
voor gebruik buitenshuis zijn goedgekeurd. Het
gebruik van een voor gebruik buitenshuis geschikte
verlengkabel beperkt het risico van een elektrische schok.
f) Als het gebruik van het elektrische gereedschap in
een vochtige omgeving onvermijdelijk is, dient u
een aardlekschakelaar te gebruiken. Het gebruik van
een aardlekschakelaar vermindert het risico van een
elektrische schok.
3) VEILIGHEID VAN PERSONEN
a) Wees alert, let goed op wat u doet en ga met
verstand te werk bij het gebruik van het elektrische
gereedschap. Gebruik het gereedschap niet
wanneer u moe bent of onder invloed staat van
drugs, alcohol of medicijnen. Een moment van
onoplettendheid bij het gebruik van het gereedschap kan
tot ernstige verwondingen leiden.
b) Draag persoonlijke beschermende uitrusting en
altijd een veiligheidsbril. Het dragen van persoonlijke
beschermende uitrusting zoals een stofmasker, slipvaste
werkschoenen, een veiligheidshelm of
gehoorbescherming, afhankelijk van de aard en het
gebruik van het elektrische gereedschap, vermindert het
risico van verwondingen.
c) Voorkom per ongeluk inschakelen. Controleer dat het
elektrische gereedschap uitgeschakeld is voordat u
de stekker in het stopcontact steekt of de accu
aansluit en voordat u het gereedschap oppakt of
draagt. Wanneer u bij het dragen van het elektrische
gereedschap uw vinger aan de schakelaar hebt of
wanneer u het gereedschap ingeschakeld op de
stroomvoorziening aansluit, kan dit tot ongevallen leiden.
d) Verwijder instelgereedschappen of schroefsleutels
voordat u het gereedschap inschakelt. Een
instelgereedschap of sleutel in een draaiend deel van het
gereedschap kan tot verwondingen leiden.
e) Probeer niet ver te reiken. Zorg ervoor dat u stevig
staat en steeds in evenwicht blijft. Daardoor kunt u
het gereedschap in onverwachte situaties beter onder
controle houden.
f) Draag geschikte kleding. Draag geen loshangende
kleding of sieraden. Houd haren, kleding en
handschoenen uit de buurt van bewegende delen.
Loshangende kleding, sieraden en lange haren kunnen
door bewegende delen worden meegenomen.
g) Wanneer stofafzuigings- of stofopvang-
voorzieningen kunnen worden gemonteerd, dient u
zich ervan te verzekeren dat deze zijn aangesloten
en juist worden gebruikt. Het gebruik van een
stofafzuiging beperkt het gevaar door stof.
4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE
GEREEDSCHAPPEN
a) Overbelast het gereedschap niet. Gebruik voor uw
werkzaamheden het daarvoor bestemde elektrische
gereedschap. Met het passende elektrische
gereedschap werkt u beter en veiliger binnen het
aangegeven capaciteitsbereik.

18
b) Gebruik geen elektrisch gereedschap waarvan de
schakelaar defect is. Elektrisch gereedschap dat niet
meer kan worden in- of uitgeschakeld, is gevaarlijk en
moet worden gerepareerd.
c) Trek de stekker uit het stopcontact of neem de accu
uit het elektrische gereedschap voordat u het
gereedschap instelt, toebehoren wisselt of het
gereedschap weglegt. Deze voorzorgsmaatregel
voorkomt onbedoeld starten van het gereedschap.
d) Bewaar niet-gebruikte elektrische gereedschappen
buiten bereik van kinderen. Laat het gereedschap
niet gebruiken door personen die er niet mee
vertrouwd zijn en deze aanwijzingen niet hebben
gelezen. Elektrische gereedschappen zijn gevaarlijk
wanneer deze door onervaren personen worden gebruikt.
e) Verzorg het gereedschap zorgvuldig. Controleer of
bewegende delen van het gereedschap correct
functioneren en niet vastklemmen en of onderdelen
zodanig gebroken of beschadigd zijn dat de werking
van het gereedschap nadelig wordt beïnvloed. Laat
beschadigde delen repareren voordat u het
gereedschap gebruikt. Veel ongevallen hebben hun
oorzaak in slecht onderhouden elektrische
gereedschappen.
f) Houd snijdende inzetgereedschappen scherp en
schoon. Zorgvuldig onderhouden snijdende
inzetgereedschappen met scherpe snijkanten klemmen
minder snel vast en zijn gemakkelijker te geleiden.
g) Gebruik elektrische gereedschappen, toebehoren,
inzetgereedschappen en dergelijke volgens deze
aanwijzingen. Let daarbij op de arbeidsomstandig-
heden en de uit te voeren werkzaamheden. Het gebruik
van elektrische gereedschappen voor andere dan de
voorziene toepassingen kan tot gevaarlijke situaties leiden.
5) GEBRUIK EN ONDERHOUD VAN
ACCUGEREEDSCHAPPEN
a) Laad accu’s alleen op in oplaadapparaten die door
de fabrikant worden geadviseerd. Voor een
oplaadapparaat dat voor een bepaald type accu geschikt
is, bestaat brandgevaar wanneer het met andere accu’s
wordt gebruikt.
b) Gebruik alleen de daarvoor bedoelde accu’s in de
elektrische gereedschappen. Het gebruik van andere
accu’s kan tot verwondingen en brandgevaar leiden.
c) Voorkom aanraking van de niet-gebruikte accu met
paperclips, munten, sleutels, spijkers, schroeven en
andere kleine metalen voorwerpen die overbrugging
van de contacten kunnen veroorzaken. Kortsluiting
tussen de accucontacten kan brandwonden of brand tot
gevolg hebben.
d) Bij verkeerd gebruik kan vloeistof uit de accu lekken.
Voorkom contact. Spoel bij onvoorzien contact met
water af. Wanneer de vloeistof in de ogen komt, dient
u bovendien een arts te raadplegen. Gelekte
accuvloeistof kan tot huidirritaties en verbrandingen leiden.
6) SERVICE
a) Laat het gereedschap alleen repareren door
gekwalificeerd en vakkundig personeel en alleen
met originele vervangingsonderdelen. Daarmee
wordt gewaarborgd dat de veiligheid van het
gereedschap in stand blijft.
VEILIGHEIDSVOORSCHRIFTEN VOOR OPLAADBARE
BOOR-/SCHROEFMACHINES
• Voorkom schade, die kan onstaan door schroeven,
spijkers en andere voorwerpen in uw werkstuk; verwijder
deze, voordat u aan een karwei begint
• Controleer of het voltage, dat vermeld staat op het
typeplaatje van het oplaadapparaat, overeenkomt met de
netspanning
• In geval van electrische of mechanische storing, de
machine onmiddellijk uitschakelen of het oplaadapparaat
uit het stopcontact halen
• SKIL kan alleen een correcte werking van de machine
garanderen, indien de juiste accessoires worden
gebruikt, die verkrijgbaar zijn bij de vakhandel
• Gebruik alleen accessoires met een toegestaan
toerental, dat minstens even hoog is als het hoogste
onbelaste toerental van de machine
• De machine/het oplaadapparaat is niet bedoeld voor
gebruik door personen (waaronder begrepen kinderen)
met fysieke, zintuiglijke of mentale beperkingen, of een
gebrek aan ervaring en kennis, tenzij zij onder toezicht
staan of instructies hebben ontvangen ten aanzien van
het gebruik van de machine/het oplaadapparaat door
een persoon, die verantwoordelijk is voor hun veiligheid
• Zorg ervoor dat kinderen de machine/het oplaadapparaat
niet als speelgoed gebruiken
• Zet het werkstuk vast (een werkstuk, dat is vastgezet
met klemmen of in een bankschroef, zit steviger vast dan
wanneer het met de hand wordt vastgehouden)
• Houd het elektrische gereedschap aan de
geïsoleerde greepvlakken vast als u
werkzaamheden uitvoert waarbij het
inzetgereedschap of de schroef verborgen
stroomleidingen of de eigen stroomkabel kan raken
(contact met een onder spanning staande leiding kan ook
metalen delen van het elektrische gereedschap onder
spanning zetten en tot een elektrische schok leiden)
• Gebruik een geschikt detectieapparaat om
verborgen stroom-, gas- of waterleidingen op te
sporen of raadpleeg het plaatselijke energie- of
waterleidingbedrijf (contact met elektrische leidingen
kan tot brand of een elektrische schok leiden;
beschadiging van een gasleiding kan tot een explosie
leiden; breuk van een waterleiding veroorzaakt materiële
schade en kan tot een elektrische schok leiden)
• Bewerk geen asbesthoudend materiaal (asbest geldt
als kankerverwekkend)
• Stof van materiaal zoals loodhoudende verf, sommige
houtsoorten, mineralen en metaal kunnen schadelijk zijn
(contact met of inademing van de stof kan allergische
reacties en/of ademhalingsziekten bij gebruiker of
omstanders veroorzaken); draag een stofmasker en
werk met een stofopvang-voorziening als die kan
worden aangesloten
• Bepaalde soorten stof zijn geclassiceerd als
kankerverwekkend (zoals stof van eiken en beuken), met
name in combinatie met toevoegingsmiddelen voor
houtverzorging; draag een stofmasker en werk met
een stofopvang-voorziening als die kan worden
aangesloten

19
• Neem voor de door u te bewerken materialen de
nationale voorschriften aangaande stofopvang in acht
• Zorg ervoor, dat knop B 2 in de midden- (blokkeer-)
positie staat, vóórdat u de machine instelt of accessoires
verwisselt, en ook wanneer u de machine draagt of
opbergt
OPLADEN/BATTERIJEN
• Laad de batterij alleen met het bijgeleverde
oplaadapparaat op
• Raak de contacten in het oplaadapparaat niet aan
• Stel machine/oplaadapparaat/batterij niet bloot aan regen
• Laad de batterij niet op in een vochtige of natte omgeving
• Bewaar de machine/oplaadapparaat/batterij op een
plaats, waar de temperatuur niet hoger dan 40°C kan
worden of onder 0°C kan zakken
• Gebruik het oplaadapparaat niet wanneer deze
beschadigd is; breng deze naar één van de ocieel
aangestelde SKIL Service Stations voor een veiligheidstest
• Gebruik het oplaadapparaat niet, wanneer snoer of
stekker beschadigd is; laat snoer of stekker onmiddellijk
bij één van de ocieel aangestelde SKIL Service
Stations vervangen
• Gebruik de batterij niet, wanneer deze beschadigd is;
vervang deze onmiddellijk
• Haal het oplaadapparaat of de batterij niet uit elkaar
• Niet proberen om niet-oplaadbare batterijen met het
oplaadapparaat te laden
UITLEG VAN SYMBOLEN OP OPLAADAPPARAAT/
BATTERIJ
3 Lees de gebruiksaanwijzing vóór gebruik
4 Gebruik het oplaadapparaat alleen binnenshuis
5 Dubbele isolatie (geen aarddraad nodig)
6 Geef het oplaadapparaat niet met het huisvuil mee
7 Geef de batterij niet met het huisvuil mee
GEBRUIK
• Opladen batterij 8
- batterij van nieuwe machines is niet volledig
opgeladen
- sluit de oplader op het stroomnet aan (het groene
lampje G licht op om aan te geven dat de oplader
stroom krijgt)
- steek de batterij in het oplaadapparaat
- het rode lampje H gaat knipperen om aan te geven,
dat de batterij wordt opgeladen
- na ongeveer 1 uur is de batterij volledig geladen en
gaat het rode lampje H, na het knipperen, continu
branden, waarbij het oplaadapparaat automatisch op
onderhoudsladen overschakelt
- als het rode lampje H snel gaat knipperen, geeft dit
aan dat de batterij schoongemaakt of vervangen dient
te worden
! haal de batterij na het opladen uit het
oplaadapparaat; de batterij gaat dan langer mee
BELANGRIJK:
- tijdens het laden kunnen het oplaadapparaat en de
batterij warm aanvoelen; dit is normaal en geen
indicatie voor een probleem
- zorg ervoor, dat de buitenkant van de batterij schoon en
droog is, voordat u deze in het oplaadapparaat steekt
- laad de batterij niet op als de temperatuur lager is dan
0°C of hoger dan 45°C, omdat dit ernstige
beschadiging van zowel de batterij als het
oplaadapparaat tot gevolg kan hebben
- haal de batterij niet uit de machine, wanneer deze in
gebruik is
! een nieuwe of lang niet gebruikte batterij levert
pas na ongeveer 5 oplaad-/ontlaadcycli zijn
volledige capaciteit
- laad de batterij niet herhaaldelijk, na enkele minuten
gebruik, op; dit kan krachtverlies van de batterij tot
gevolg hebben
- als u denkt uw machine gedurende lange tijd niet te
gebruiken, kunt u het best het oplaadapparaat uit het
stopcontact halen
• Aan/uit 9
• Toerentalregeling voor langzaam starten 0
• Omschakelen van draairichting !
- als de omkeerschakelaar niet in de uiterste stand op
links/rechts staat, kan schakelaar A 2 niet ingedrukt
worden
! schakel de draairichting alleen om als de
machine volledig stilstaat
• Verwisselen van bits @
! gebruik geen bits met een beschadigde schacht
! gebruik uitsluitend scherpe bits
• Instelbaar koppel (VariTorque) #
- regelt de grootte van het afgegeven koppel (19
instelmogelijkheden)
- voor het indraaien van schroeven met VariTorque
positie 1 beginnen en het koppel verhogen, totdat de
gewenste diepte is bereikt
• Mechanische toerentalkeuze $
- zet schakelaar E op het gewenste toerental
! bedien de toerentalschakelaar alleen als de
machine langzaam loopt
1 = HOOG VERMOGEN
- hoog koppel
- voor schroeven en boren van grote diameters
- voor draadtappen
2 = HOOG TOERENTAL
- lager koppel
- voor boren van kleine diameters
• Vasthouden en leiden van de machine %
! houd de machine tijdens het werk altijd vast bij
het(de) grijs-gekleurde greepvlak(ken)
- houd ventilatie-openingen J 2 onbedekt
- oefen niet te veel druk uit; laat de machine het werk
voor u doen
TOEPASSINGSADVIES
• Bij het boren van harde metalen
- een kleiner gat voorboren, wanneer een groot gat
nodig is
- vet de boorpunt af en toe met olie in
• Altijd een gat voorboren bij het schroeven in/vlakbij de
kopse- of zijkant van hout
• Voor een optimaal gebruik van uw machine is het nodig
stevig op de schroef te drukken, met name bij uitdraaien
• Voor het indraaien van schroeven in hard hout dient een
gat voorgeboord te worden

20
ONDERHOUD / SERVICE
• Houd machine en oplaadapparaat schoon
- maak de laadcontactpunten van het oplaadapparaat
schoon met alcohol of speciaal contactpunten-
schoonmaakmiddel
! haal het oplaadapparaat uit het stopcontact
voordat u deze schoonmaakt
• Mocht de machine/het oplaadapparaat ondanks
zorgvuldige fabricage- en testmethoden toch defect raken,
dient de reparatie te worden uitgevoerd door een erkende
klantenservice voor SKIL elektrische gereedschappen
- stuur de machine of het oplaadapparaat
ongedemonteerd, samen met het aankoopbewijs,
naar het verkoopadres of het dichtstbijzijnde SKIL
service-station (de adressen evenals de onderdelen-
tekening van de machine vindt u op
www.skilmasters.com)
MILIEU
• Geef electrisch gereedschap, accessoires en
verpakkingen niet met het huisvuil mee (alleen voor
EU-landen)
- volgens de Europese richtlijn 2002/96/EG inzake oude
electrische en electronische apparaten en de
toepassing daarvan binnen de nationale wetgeving,
dient afgedankt electrisch gereedschap gescheiden te
worden ingezameld en te worden afgevoerd naar een
recycle-bedrijf, dat voldoet aan de geldende
milieu-eisen
- symbool 6 zal u in het afdankstadium hieraan
herinneren
• De batterij moet uit het milieu gehouden worden en mag
daarom niet in het vuilnis terecht komen (symbool 7 zal
u in het afdankstadium hieraan herinneren)
! bescherm de batterij-contacten met stevig
plakband voordat ze afgedankt worden, om
kortsluiting te voorkomen
-CONFORMITEITSVERKLARING
• Wij verklaren, dat dit product voldoet aan de volgende
normen of normatieve documenten: EN 60335,
EN 61000, EN 60745, EN 55014, overeenkomstig de
bepalingen van de richtlijnen 2006/95/EG, 2004/108/EG,
2006/42/EG
• Technisch dossier bij: SKIL Europe BV (PT-SEU/PJE),
4825 BD Breda, NL
Arno van der Kloot
Vice President
Operations & Engineering
SKIL Europe BV, 4825 BD Breda, NL
Jan Trommelen
Approval Manager
21.12.2010
GELUID/VIBRATIE
• Gemeten volgens EN 60745 bedraagt het
geluidsdrukniveau van deze machine <70 dB(A)
(standaard deviatie: 3 dB) en de vibratie < 2,5 m/s²
(hand-arm methode; onzekerheid K = 1,5 m/s²)
• Het trillingsemissieniveau is gemeten in
overeenstemming met een gestandaardiseerde test
volgens EN 60745; deze mag worden gebruikt om twee
machines met elkaar te vergelijken en als voorlopige
beoordeling van de blootstelling aan trilling bij gebruik
van de machine voor de vermelde toepassingen
- gebruik van de machine voor andere toepassingen, of
met andere of slecht onderhouden accessoires, kan
het blootstellingsniveau aanzienlijk verhogen
- wanneer de machine is uitgeschakeld of wanneer
deze loopt maar geen werk verricht, kan dit het
blootstellingsniveau aanzienlijk reduceren
! bescherm uzelf tegen de gevolgen van trilling
door de machine en de accessoires te
onderhouden, uw handen warm te houden en uw
werkwijze te organiseren

Sladdlös borrmaskin/
skruvdragare 2322/2422
INTRODUKTION
• Maskinen är avsedd för borrning i trä, metall, keramik och
plast; maskiner med elektronisk varvtalsreglering och
höger-/ vänstergång är även lämpliga för skruvdragning
och gängskärning
• Läs och spara denna instruktionsbok 3
TEKNISKA DATA
Max. vridmoment hårt skruvförband enligt ISO 5393 :
44 Nm (2322) / 48 Nm (2422)
VERKTYGSELEMENT 2
A Strömbrytare för till/från och varvtalsreglering
B Omkopplare för reversering av rotationsriktningen
C Snabbchuck
D Ring för justering av vridmoment
E Växellägesomkopplare
F Laddare
G Grön laddningsindikator
H Laddningsindikator (röd)
J Ventilationsöppningar
SÄKERHET
ALLMÄNNA SÄKERHETSINSTRUKTIONER
OBS! Läs noga igenom alla anvisningar. Fel som
uppstår till följd av att anvisningarna nedan inte följts kan orsaka
elstöt, brand och/eller allvarliga kroppsskador. Förvara alla
varningar och anvisningar för framtida bruk. Nedan använt
begrepp “elverktyg” hänför sig till nätdrivna elverktyg (med
nätsladd) och till batteridrivna elverktyg (sladdlösa).
1) ARBETSPLATSSÄKERHET
a) Håll arbetsplatsen ren och välbelyst. Oordning på
arbetsplatsen eller dåligt belyst arbetsområde kan leda
till olyckor.
