SLV Elektronik MICRO MOON User manual

1. Bestimmungsgemäße Verwendung:
Dieses Produkt dient nur Beleuchtungszwecken und darf:
nur mit einer Spannung von 230V ~50Hz betrieben werden.
keinen starken mechanischen Beanspruchungen oder starker
Verschmutzung ausgesetzt werden.
nach einer feuchten oder verschmutzenden Lagerung erst nach
einer Zustandsprüfung betrieben werden.
nicht verändert oder modifiziert werden.
Sollten diese zuvor genannten Punkte nicht eingehalten werden, so
kann es zum Kurzschluss oder elektrischen Schlag kommen.
2. Technische Daten:
Betriebsspannung: 230V ~50Hz
Schutzklasse: I
Schutzart: IP 44
Leuchtmittel: GX53, max. 9W
Maße (Ø/H): Moon 13/12 cm - Flat 13/8 cm
Gewicht: 0,65 kg
Importeur: SLV Elektronik GmbH
IP 44: Schutz gegen feste Fremdkörper > Ø 1,0mm - Schutz gegen
Spritzwasser aus allen Richtungen.
3. Montage
Achtung: Achtung: Schalten Sie die Stromversorgung bzw. die
Anschlussleitung spannungsfrei, bevor Sie jegliche Arbeiten
vornehmen! Verwenden Sie nur Teile, die mit dem Produkt mitgeliefert
oder definitiv als Zubehör beschrieben werden! Andernfalls kann die
Anlage, als auch das Produkt nicht ausreichend sicher sein!
Montageort
Das Produkt ist für die Montage an der Wand und Decke geeignet.
Achten Sie darauf, dass das Produkt auf einem stabilen, ebenen,
kippfesten Untergrund montiert wird.

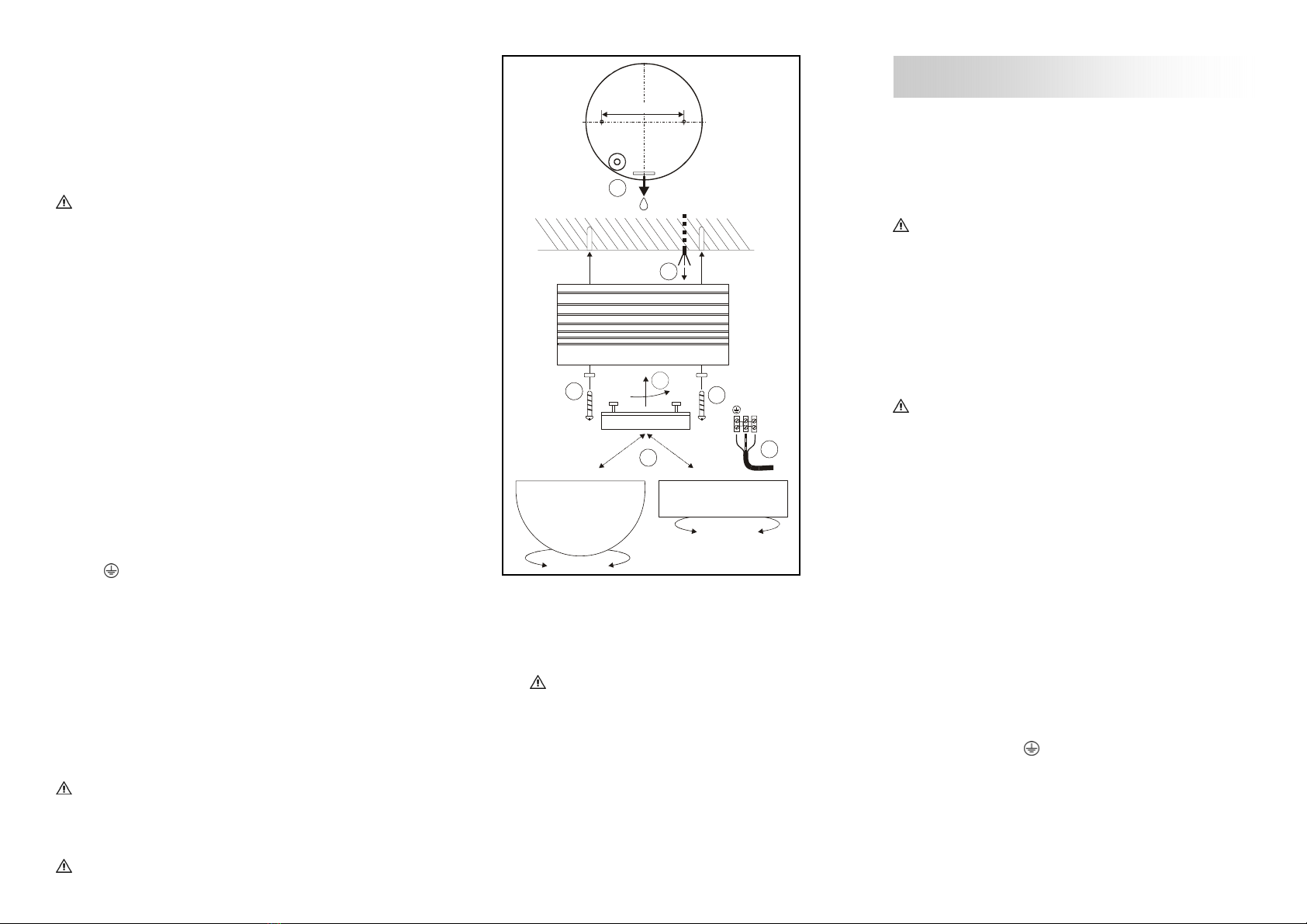

Einzelne Montageschritte
Drehen Sie das Leuchtenglas ab (1).
Legen Sie die Montagestelle fest und markieren und bohren Sie die
Befestigungslöcher, so dass der Kabeleinlass der Leuchte mit dem
Kabelauslass der Anschlussleitung übereinstimmt. Beschädigen Sie
dabei nicht die Zuleitung. Bei der Wandmontage(A) muss sich der
Kabeleinlass und die Kondenswasserauslassöffnung unten befinden.
Führen Sie die Anschlussleitung durch die Dichtung in das Gehäuse (2).
Befestigen Sie das Gehäuse an der Montagefläche (3).
Elektrischer Anschluss (4)
Der elektrische Anschluss darf nur durch einen Elektro-Fachmann
durchgeführt werden, der mit den geltenden Richtlinien vertraut ist!
Das Produkt muss durch eine allpolige Trennung von der
Stromversorgung getrennt werden können.
Zum elektrischen Anschluss verbinden Sie die schwarze oder braune
Ader (Außenleiter) des Hausanschlusses mit der Klemme L und die
blaue Ader (Neutralleiter) des Hausanschlusses mit der Klemme N. Die
grün-gelbe Ader (Schutzleiter) des Hausanschlusses wird mit der
Erdungsklemme des Produktes fest verschraubt.
Einsetzen des Leuchtmittels: Setzen Sie das Leuchtmittel mit einer
leichten Drehung in die Fassung ein (5).
Befestigen Sie wieder das Leuchtenglas.
Achten Sie auf den sicheren Halt der Leuchte!
Das Produkt ist nun betriebsbereit.
4. Betrieb:
Informationen für den Betreiber:
Betreiben Sie das Produkt nur, wenn es einwandfrei funktioniert. Im
Fehlerfall schalten Sie das Produkt sofort aus und betreiben es erst wieder
nach Überprüfung durch einen Elektro-Fachmann. Dies ist der Fall, wenn:
sichtbare Beschädigungen auftreten.
das Produkt nicht einwandfrei arbeitet.
es qualmt, dampft, oder bei hörbaren Knistergeräuschen.
eine Überhitzung zu erkennen ist.
Reparaturen des Produktes oder Arbeiten an netzspannungsführenden
Teilen dürfen nur Fachkräfte des Elektrohandwerks vornehmen.
Achtung: Hier besteht sonst Lebensgefahr durch elektrischen Schlag!
So vermeiden Sie Störungen und Brandgefahren:
Decken Sie das Produkt nicht ab. Beeinträchtigen Sie nicht die
Luftzirkulation.
Hängen und befestigen Sie nichts an dem Produkt,
insbesondere keine Dekoration.
Lassen Sie Kinder nicht unbeaufsichtigt mit elektrischen Produkten
spielen! Kinder können Gefahren im Umgang mit elektrischer Energie nicht
immer richtig einschätzen.
Was ist zu tun, wenn ein Leuchtmittel defekt ist oder nicht
funktioniert?
Schalten Sie erst das Produkt spannungsfrei, bevor Sie das
Leuchtmittel (Lampe) austauschen.
Vorsicht: Lassen Sie nach vorangegangenem Betrieb erst
das Leuchtmittel abkühlen – andernfalls besteht wegen der
heißen Oberfläche Verletzungsgefahr.
Ersetzen Sie nur Leuchtmittel mit den gleichen Daten wie
Sockel, Spannung und Wattage - jede andere Art von
Leuchtmittel kann zu Beschädigungen der Leuchte führen.
Leuchtmittelwechsel: s. Montage.
5. Was ist sonst noch zu beachten?
Schalten Sie erst das gesamte Produkt spannungsfrei, bevor Sie...
Reinigungs- oder Pflegearbeiten ausführen.
Arbeiten an dem Produkt oder seinen Komponenten
vornehmen (nur Elektro-Fachmann).
1. Use as directed:
This product serves exclusively lighting purposes and may:
only be used with a voltage of 230V ~50Hz.
not be exposed to strong mechanical loads or to strong
contamination.
only be installed and operated after a condition inspection if the
product is dirty or has been moistened through storage.
not be modified or converted.
If these points named above are not adhered to, a short circuit or
electrical shock may occur!
DGebrauchsanweisung für MICRO MOON/ FLAT
ENG Instruction Manual for MICRO MOON/ FLAT
D Gebrauchsanweisung
ENG Instruction Manual
F Mode d'emploi
E Instrucciones de montaje
NL Gebruiksaanwijzing
für/for/pour/para/voor
MICRO
MOON / FLAT
229902/12A 11/2007 ©by SLV Elektronik GmbH
Technische Änderungen vorbehalten. Vervielfältigung verboten !
1
3
4
A
53
2
LN
~90mm

2. Technical Data:
Operating voltage: 230V ~50Hz
Safety class: I
Safety type: IP 44
Bulb: GX53, max. 9W
Dimensions (Ø/H): Moon 13/12 cm - Flat 13/8 cm
Weight: 0,65 kg
Importeur: SLV Elektronik GmbH
3. Installation
Attention: Switch off the power of the mains supply line or
respectively of the connection lead before doing any works. Use only
parts, which are supplied with the product or are described as accessories!
Otherwise the product or the installation might not be sufficiently safe.
Installation place:
The product is suited for wall and ceiling installation.
Make sure that the product is mounted on a stable, even and tilt-fixed
background.
Separate Installation Steps
Screw off the glass (1).
Determine the place of installation and mark the holes to be drilled. Note
that the cable outlet of the power supply line fits between the mounting
bracket and the canopy. The cable inlet and the opening for excess
condensation must be located on the bottom when installing the fixture
on a wall (A). Do not damage the power supply line, e.g. by drilling,
screws or strong bending.
Direct the power supply through the gasket into the housing (2).
Fasten the housing to the mounting surface (3).
Electrical Connection (4)
The electric connection may be executed only by an electric expert
who is familiar with the valid directives!
The product must be able to be separated by an all pole separation from
the current supply.
For electric connection attach the black or brown wire (live conductor) of
the mains supply with the clamp L and the blue wire (neutral conductor)
of the mains supply with the clamp N. The green-yellow wire (protective
conductor) of the mains supply has to be tightly screwed into the earth
clamp of the product.
Inserting the bulb: Insert the bulb with a slight turn to the right (5).
Screw the glass back on.
Ensure that the light fixture holds securely!
The product is now ready for operation.
4. Operation:
Information for the user:
Operate the product only if it is working correctly. Switch off the product
with a malfunction immediately and operate it again only after examination
by an electrical specialist. This is the case, when:
visible damages appear.
the product does not work.
smoke, steam or crackling sounds appear.
an overheating is recognisable.
Repairs of the product or work on mains voltage-prominent sections may
only be carried out by qualified electricians.
Attention: Here exists mortal danger from an electric shock!
How to avoid failure and fire risk:
Do not cover the product - provide free air circulation!
Do not hang or fasten anything on the product, especially no
decoration.
Never let children play unsupervised with electric products! Children
can not always estimate dangers in dealing with electric energy correctly.
What is to do if a bulb is defect or does not work?
Disconnect the product from power, before you exchange
the bulbs.
Caution: Let the bulb cool down first before replacement –
otherwise considerable risk of injury exists because of the hot
surface.
Replace the bulbs only with bulbs of the same data like socket,
power and capacity. Every other sort of bulb can lead to
damages of the light.
Replacing the bulb: see Installation.
5. What else has to be considered?
Disconnect the product from power, before you…
clean or maintain the product.
do any works on the product or its components (electric expert).
1. A utiliser comme indiqué :
Ce produit ne sert qu’à éclairer:
il est prévu pour une tension de 230V ~50Hz.
il ne doit être soumis ni aux efforts mécaniques importants ni à un
encrassement important.
il ne doit être utilisé qu’après examen si le produit a été stocké dans un
entrepôt humide ou sale.
il ne doit pas être modifié.
Un non-respect de ces points peut causer un court-circuit ou une
décharge électrique!
2. Informations techniques:
Tension d'alimentation: 230V ~50Hz
Classe de protection: I
Degré de protection: IP 44
Ampoule: GX53, max. 9W
Dimensions (Ø/H): Moon 13/12 cm - Flat 13/8 cm
Poids: 0,65 kg
Importeur: SLV Elektronik GmbH
3. Installation
Attention: Mettez l’alimentation électrique ou le raccordement au
secteur hors tension avant de travailler!
Utilisez seulement des pièces qui ont été livrées avec le produit ou qui sont
uniquement décrites comme accessoires ! Sinon, l’installation ainsi que le
produit ne peuvent pas être garantis.
Lieu d'installation
Ce produit est fait pour un montage au mur/plafond. Veillez à ce que le
produit soit monté de manière stable et résistante au basculement.
Etapes successives pour installer le luminaire
Dévissez le verre de la lumiére (1).
Déterminez l’emplacement du montage et marquez les trous de fixation :
l’entrée du câble de la lampe doit correspondre à la sortie du câble du
réseau électrique de la maison. Si on installe le produit au mur (A),
l’entrée du câble et la sortie pour l’eau d condensation doivent montrer
vers le bas.
Soyez attentif à ce que le câble d'alimentation ne soit pas endommagé.
Faites passer la conduite de jonction à travers le joint dans le boîtier (2).
Fixez le boîtier à la surface de montage (3).
Raccordement électrique (4)
La connection électrique doit être exécutée par un professionnel,
lequel est familier des normes en vigueur!
Ce système doit pouvoir être coupé du réseau individuellement.
Pour réaliser le raccordement électrique, connectez le fil électrique noir
ou brun (la phase) du réseau électrique de la maison à la borne L et le fil
électrique bleu (fil neutre) du réseau électrique de la maison à la borne
N. Le fil électrique vert et jaune (la masse) doit être vissé fermement sur
la borne reliée à la terre .
Installation d'ampoule: Mettez l’ampoule dans la douille en la tournant
un peu (5).
Fixez de nouveau le verre.
Faites attention à ce que la lampe soit bien fixée!
Maintenant, on peut utiliser le produit.
4. Opération
Informations pour l’exploitant
Utilisez le luminaire uniquement dans le cas où il fonctionne correctement.
Dans le cas contraire, éteindrez tout de suite le luminaire et ne l’utilisez
qu’après avoir fait appel à un professionnel.
F Mode d'emploi pour MICRO MOON/ FLAT
229902/12A 11/2007 ©by SLV Elektronik GmbH
Technical Details are subject to change. Duplication prohibited !
1
3
4
A
53
2
LN
~90mm

C’est à dire, dans les cas où :
des dommages sont visibles
le produit ne fonctionne pas
le produit dégage des fumées épaisses,
le produit surchauffe (la surchauffe est reconnaissable à son
bruit de grésillement)
Toute autre réparation sur l'installation ou sur son alimentation ne doit être
effectuée que par un professionnel.
Attention: Rappelons qu'un choc électrique peut être mortel!
Comment éviter les problèmes et les risques d’incendies:
Ne couvrez pas le produit. N’empêchez pas l’air de circuler.
N’accrochez ni ne fixez rien au produit, surtout pas de
décoration.
Ne laissez pas les enfants jouer avec des produits électriques sans
surveillance! Ils ne sont pas toujours capables d’estimer les dangers
causés par l’électricité.
Quoi faire quand une lampe est défectueuse ou ne fonctionne plus ?
D’abord éteignez le luminaire, puis changez l’ampoule.
Attention : Faites d’abord refroidir la lampe – sinon - il y a
des risques de brûlures au contact de la surface brûlante.
Ne remplacez que par des ampoules ayant les mêmes
caractéristiques techniques (culot, tension électrique,
puissance) car toute autre sorte d’ampoule pourrait
endommager le luminaire.
Changement d’ampoule: voir Installation.
5. D’autres points à respecter:
Eteignez le produit avant d’effectuer des travaux de nettoyage ou
d’entretien, ou bien, d’autres travaux sur le luminaire ou sur les
composants (à faire réaliser par un professionnel).
1. Empleo Según Normativas
Este producto sirve únicamente para fines de iluminación y sólo puede:
utilizarse con una tensión de 230V~50Hz,
No debe exponerse a exigencias mecánicas excesivas o fuertes
suciedades;
Después de un almacenamiento húmedo o contaminante, no utilizar sin
previa verificación
No debe ser cambiado o modificado.
En caso de no respetarse los puntos previamente señalados, podrá
producirse un cortocircuito o una descarga eléctrica.
2. Datos técnicos:
Tensión de servicio: 230V ~50Hz
Clase de protección: I
Modo de protección: IP 44
Luminaria: GX53, max. 9W
Dimensiones (Ø/AL): Moon 13/12 cm - Flat 13/8 cm
Peso: 0,65kg
Importador: SLV Elektronik GmbH
3. Montaje
Atención: Desconecte la línea de alimentación antes de realizar
cualquier trabajo.
Utilice exclusivamente piezas que fueran suministradas con el producto o
que son descritas definitivamente como accesorios. De lo contrario, el
producto puede no ser lo suficientemente seguro.
Lugar de montaje
El producto es apto para el montaje en la pared y en el techo.
Preste atención a que el producto sea montado sobre una base firme,
plana y estable.
Pasos de montaje
Quite el cristal de luminaria al girarlo (1).
Determine el lugar de montaje, marque y perfore los agujeros de
fijación, de manera que coincida la entrada y la salida del cable de la
luminaria con la red. Al llevar a cabo el montaje a la pared (A), la
entrada de cables y la abertura para la salida del agua condensada
habrán de encontrarse abajo.
No dañe el cable de alimentación.
Lleve el cable de conexión a través de la empaquetadura en la caja (2).
Sujete la caja sobre la superficie de montaje (3).
Conexión eléctrica (4)
La conexión eléctrica sólo puede realizarla personal autorizado
y con las normas vigentes.
El producto debe poder desconectarse de la alimentación de corriente a
través de un interruptor multipolar.
Para la conexión eléctrica conecte el conductor negro o marrón
(conductor exterior) del cable de alimentación con el borne L y el
conductor azul (conductor neutro) del cable de alimentación con el
borne N. El conductor verde-amarillo (conductor protector) del cable de
alimentación se atornilla fijamente con el terminal de puesta a tierra
del producto.
Colocación de la luminaria: Inserte la lámpara en el portalámparas al
girarla ligeramente.
Vuelva a sujetar el cristal de la luminaria.
Preste atención a la fijación segura de la luminaria.
El producto está listo para su funcionamiento.
4. Funcionamiento:
Información para el usuario:
Utilice el producto únicamente si funciona de forma perfecta. En caso
de fallo, desconecte inmediatamente el aparato y hágalo revisar por
un electricista. Por ejemplo:
aparecen daños visibles;
el producto no funciona perfectamente;
desprende humo o se sobrecalienta.
Todas las reparaciones deben ser realizadas por electricistas.
Atención: De lo contrario, aquí puede haber peligro de muerte
por descarga eléctrica.
Consejos para evitar averías e incendios:
No cubra el producto, no obstruya la circulación de aire.
No cuelgue ni fije nada en el producto, especialmente ningún
tipo de decoración.
No permita que los niños jueguen sin vigilancia con los productos
eléctricos. Los niños no son conscientes del peligro de la energía
eléctrica.
¿Qué debo hacer si una luminaria está defectuosa o no
funciona?
En primer lugar, desconecte el producto antes de cambiar la
luminaria (lámpara).
Atención: Si la lámpara esta en funcionamiento, déjela
enfriar. De lo contrario, existe peligro de quemadura.
Reemplace únicamente las lámparas que posean las mismas
características técnicas como tensión y potencia en vatios. Otro
tipo de lámpara puede provocar daños en la luminaria.
Cambio de la luminaria: Ver Montaje.
5. ¿Qué otra cosa debe tenerse en cuenta?
Desconecte en primer lugar el producto antes de ...
llevar a cabo tareas de limpieza y cuidado;
realizar trabajos en el producto o en sus componentes (sólo
electricistas).
E Instrucciones de montaje para MICRO MOON/ FLAT
229902/12A 11/2007 ©by SLV Elektronik GmbH
Les détails techniques sont sujet à des changements. Reproduction interdite!
229902/12A 11/2007 ©by SLV Elektronik GmbH
Nos reservamos el derecho a modificaciones técnicas. ¡Reproducción prohibida!
1
3
4
A
53
2
LN
~90mm

1. Gebruik aangepast aan de doeleinden:
Dit product dient alleen voor verlichting en mag slechts in de
volgende situaties gebruikt worden:
Met een netspanning van 230V~50Hz .
Mag niet aan zware mechanische belasting of sterke vervuiling
worden blootgesteld.
Mag, na weigering in een vochtige of vervuilende opslagplaats,
pas gebruikt worden nadat het grondig werd nagekeken
Het product mag niet veranderd of gewijzigd worden.
Wanneer de hiervoor genoemde punten niet in acht worden genomen,
kan er een kortsluiting of een elektrische schok optreden!
2. Technische Gegevens:
Netspanning : 230V ~50Hz
Beschermingsklasse: I
Soort bescherming:IP 44
Lichtbron: GX53, max. 9W
Afmetingen (Ø/H): Moon 13/12 cm - Flat 13/8 cm
Gewicht: 0,65 kg
Importeur: SLV Elektronik GmbH
3. Montage
Opgepast: Schakel de spanning op de aansluitleiding uit alvorens gelijk
welk werk uit te voeren!
Gebruik slechts onderdelen die met het product geleverd werden of die
definitief als accessoire voor dit product beschreven werden. Zoniet is het
product niet voldoende veilig voor gebruik!
Montageplaats
Het product is geschikt voor montage aan de muur of het plafond.
Let erop dat het product op een stabiele, effen ondergrond (die niet kan
omvallen) gemonteerd wordt.
Afzonderlijke stappen in de montage
Draait u het lampenglas af (1).
Leg de montageplaats vast en boor de bevestigingsgaatjes, zodat de
kabelingang van het licht overeenstemt met de kabeluitgang van de
huisaansluiting. Bij de wandmontage moeten de kabelingang en de
opening waar het condenswater uitloopt zich beneden bevinden. Let
erop dat de toevoerleiding niet beschadigt.
Leidt u de aansluitingsleiding door de dichting in de kast (2).
Bevestigt u de kast aan het montagevlak (3).
Elektrische aansluiting (4)
De elektrische aansluiting mag alleen door een gediplomeerd
elektricien gebeuren, die bekend is met de geldende richtlijnen.
Het product moet door een veelpolige scheiding van het
elektriciteitsnet gescheiden kunnen worden.
Voor de elektrische aansluiting verbindt u de zwarte of bruine draad
(buitenleiding) van de huisaansluiting met klemmetje L en de blauwe
draad (neutrale leiding) van de huisaansluiting met klemmetje N. De
groengele draad (beschermleiding) van de huisaansluiting wordt met de
aardingsklem van het product vastgeschroefd.
Inzetten van de verlichting: Zet u de buis d.m.v. een lichte draaing in
de fitting (5).
Let op een veilige befestiging van de lamp!
Het product is nu klaar voor gebruik.
4. Gebruik:
Informatie over het product:
Het product slechts gebruiken wanneer het probleemloos
functioneert. Wanneer er een probleem optreedt, het product
onmiddellijk uitschakelen en het pas weer gebruiken nadat het
grondig gecontroleerd werd door een erkend elektricien Dat moet
gebeuren wanneer:
er zichtbare beschadigingen zijn.
het product niet naar behoren functioneert.
het rookt, walmt of wanneer er duidelijk knisperende geluiden
worden waargenomen.
wanneer het product oververhit is.
Reparatie van het product of werken aan de onderdelen die met de
netspanning in verbinding staan, zijn voorbehouden voor de vakman.
Opgelet: Er kan levensgevaar tengevolge van een elektrische
schok optreden.
Zo vermijdt u storingen en brandgevaar:
Het product niet afdekken. De luchtcirculatie niet beperken.
Niets aan het product hangen of bevestigen, zeker geen
versieringen.
Laat kinderen niet zonder supervisie met elektrische producten
spelen! Kinderen kunnen het gevaar van de omgang met elektrische
producten niet altijd correct inschatten.
Wat moet er gebeuren wanneer de lamp stuk is of wanneer ze
niet functioneert?
Eerst het product uit het stopcontact halen, alvorens u de
verlichting (de lamp) verwisselt.
Opgepast: Laat het product eerst afkoelen na gebruik, anders
bestaat er gevaar voor verwondingen door het hete oppervlak.
De lamp slechts door een andere met dezelfde technische
kenmerken, zoals sokkel, netspanning, en wattage vervangen.
Elke andere vervanging kan tot beschadiging leiden.
Verwisselen van lampen: zie montage.
5. Waar moet u nog op letten?
Het product uit het stopcontact halen, alvorens u...
reinigings- of onderhoudswerkzaamheden uitvoert.
Arbeid verricht aan het product of onderdelen vervangt (alleen
erkend elektricien).
NL Gebruiksaanwijzing voor MICRO MOON/ FLAT
229902/12A 11/2007 ©by SLV Elektronik GmbH
Behoudens technische wijzigingen. Dupliceren verboden !
1
3
4
A
53
2
LN
~90mm
