Snap-On 388072 User manual


Snap-on Tool Corporation, Kinosha, WI
Form# 388072 (APR02-CD1)

USERS MANUAL
PROFESSIONAL
Polisher
ET 1460
ET 1480
ET 1490

entering a power tool will increase the risk of electric shock.
•Do not abuse the cord. Never use the cord to carry the tools or
pull the plug from an outlet. Keep cord away from heat, oil,
sharp edges or moving parts. Replace damaged cords
immediately. Damaged cords increase the risk of electric shock.
•When operating a power tool outside, use an outdoor
extension cord marked “W-A” or “W.” These cords are rated for
outdoor use and reduce the risk of electric shock. When using an
extension cord, be sure to use one heavy enough to carry the
current your product will draw. An undersized cord will cause a drop
in line voltage resulting in loss of power and overheating. The
following table shows the correct size to use depending on cord
length and nameplate ampere rating. If in doubt, use the next
heavier gage. The smaller the gage number, the heavier the cord.
Minimum Gage for Cord Sets
Volts Total Length of Cord in Feet
120V 0-25 26-50 51-100 101-150
240V 0-50 51-100 101-200 201-300
Ampere Rating
More Not more AWG
Than Than
0-6 18161614
6 - 10 18 16 14 12
10-1216161412
12 - 16 14 12 Not Recommended
PERSONAL SAFETY
•Stay alert, watch what you are doing and use common sense
when operating a power tool. Do not use tool while tired or
under the influence of drugs, alcohol, or medication. A moment
of inattention while operating power tools may result in serious
personal injury,
•Dress properly. Do not wear loose clothing or jewelry. Contain
long hair. Keep your hair, clothing, and gloves away from
moving parts. Loose clothing, jewelry, or long hair can be caught
in moving parts.
•Avoid accidental starting. Be sure switch is off before
plugging in. Carrying tools with your finger on the switch or
English
General Safety Rules
WARNING! Read and understand all instructions. Failure to
follow all instructions listed below may result in electric shock, fire
and/or serious personal injury.
SAVE THESE INSTRUCTIONS
WORK AREA
•Keep your work area clean and well lit. Cluttered benches and
dark areas invite accidents.
•Do not operate power tools in explosive atmospheres, such as
in the presence of flammable liquids, gases, or dust. Power
tools create sparks which may ignite the dust or fumes.
•Keep bystanders, children, and visitors away while operating a
power tool. Distractions can cause you to lose control.
ELECTRICAL SAFETY
• Grounded tools must be plugged into an outlet properly
installed and grounded in accordance with all codes and
ordinances. Never remove the grounding prong or modify the
plug in any way. Do not use any adaptor plugs. Check with a
qualified electrician if you are in doubt as to whether the outlet
is properly grounded. If the tools should electrically malfunction or
break down, grounding provides a low resistance path to carry
electricity away from the user.
•Double insulated tools are equipped with a polarized plug (one
blade is wider than the other.) This plug will fit in a polarized
outlet only one way. If the plug does not fit fully in the outlet,
reverse the plug. If it still does not fit, contact a qualified
electrician to install a polarized outlet. Do not change the plug
in any way. Double insulation eliminates the need for the three
wire grounded power cord and grounded power supply system.
•Avoid body contact with grounded surfaces such as pipes,
radiators, ranges and refrigerators. There is an increased risk of
electric shock if your body is grounded.
•Don’t expose power tools to rain or wet conditions. Water

plugging in tools that have the switch on invites accidents.
•Remove adjusting keys or switches before turning the tool on.
A wrench or key that is left attached to a rotating part of the tool may
result in personal injury.
•Do not overreach. Keep proper footing and balance at all
times. Proper footing and balance enables better control of the tool
in unexpected situations.
•Use safety equipment. Always wear eye protection. Dust mask,
non-skid safety shoes, hard hat, or hearing protection must be used
for appropriate conditions.
TOOL USE AND CARE
•Use clamps or other practical way to secure and support the
workpiece to a stable platform. Holding the work by hand or
against your body is unstable and may lead to loss of control.
•Do not force tool. Use the correct tool for your application. The
correct tool will do the job better and safer at the rate for which it is
designed.
•Do not use tool if switch does not turn it on or off. Any tool that
cannot be controlled with the switch is dangerous and must be
repaired.
•Disconnect the plug from the power source before making any
adjustments, changing accessories, or storing the tool. Such
preventative safety measures reduce the risk of starting the tool
accidentally.
•Store idle tools out of reach of children and other untrained
persons. Tools are dangerous in the hands of untrained users.
•Maintain tools with care. Keep cutting tools sharp and clean.
Properly maintained tools, with sharp cutting edges are less likely to
bind and are easier to control.
•Check for misalignment or binding of moving parts, breakage
of parts, and any other condition that may affect the tools
operation. If damaged, have the tool serviced before using.
Many accidents are caused by poorly maintained tools.
•Use only accessories that are recommended by the
manufacturer for your model. Accessories that may be suitable
for one tool, may become hazardous when used on another tool.
SERVICE
•Tool service must be performed only by qualified repair
personnel. Service or maintenance performed by unqualified
personnel could result in a risk of injury.
•When servicing a tool, use only identical replacement parts.
Follow instructions in the Maintenance section of this manual.
Use of unauthorized parts or failure to follow Maintenance
Instructions may create a risk of electric shock or injury.
Additional Safety Rules
•Hold tool by insulated gripping surfaces when performing an
operation where the cutting tools may contact hidden wiring
or its own cord. Contact with a “live” wire will make exposed metal
parts of the tool “live” and shock the operator.
•Keep handles dry, clean, free from oil and grease. It is
recommended to use rubber gloves. This will enable better control
•DO NOT TOUCH ANY METAL PARTS OF THE TOOL when
drilling or driving into walls, floors or wherever live electrical
wires may be encountered. Hold the tool only by insulated
grasping surfaces to prevent electric shock if you drill or drive into a
live wire.
•The label on your tool may include the following symbols.
V ............volts A............amperes
Hz ............hert W ..........watts
min ..........minutes ..........alternating current
........direct current no ..........no load speed
..............Class II …/min.... revolutions per minute
................Construction ..........earthing
............safety alert symbol ..............terminals
1
English

times to maintain complete control of the tool.
Single Speed Switch (ET1460 ONLY)
These tools are equipped with a single speed on-off switch. To turn
the tool on, squeeze the trigger switch shown in Figure 2. To turn the
tool off, release the trigger switch.
The tool can be locked on for continuous use by squeezing the
trigger switch fully and depressing the lock button shown in Figure 2.
Hold the lock button in as you gently release the trigger switch. The
tool will continue to run. To turn the tool off from a locked on position,
squeeze and release the trigger switch once. Do not unplug the tool
with the switch in the locked on condition. Make sure the tool is not
locked on when plugging in. A locked on tool will start immediately
when plugged in.
2
Additional Safety Instructions
for Sanders
•ALWAYS WEAR EYE PROTECTION.
• Clean your tool out periodically.
CAUTION: Wear appropriate personal hearing protection during
use. Under some conditions and duration of use, noise from this
product may contribute to hearing loss.
WARNING: Some dust created by power sanding, sawing, grinding,
drilling, and other construction activities contains chemicals known to
cause cancer, birth defects or other reproductive harm. Some
examples of these chemicals are:
• lead from lead-based paints,
• crystalline silica from bricks and cement and other masonry
products, and
• arsenic and chromium from chemically-treated lumber (CCA).
Your risk from these exposures varies, depending on how often you do
this type of work. To reduce your exposure to these chemicals: work in
a well ventilated area, and work with approved safety equipment, such
as those dust masks that are specially designed to filter out
microscopic particles.
•Avoid prolonged contact with dust from power sanding,
sawing, grinding, drilling, and other construction activities.
Wear protective clothing and wash exposed areas with soap
and water. Allowing dust to get into your mouth, eyes, or lay on the
skin may promote absorption of harmful chemicals.
SAVE THESE INSTRUCTIONS
Auxiliary Handle
An auxiliary handle is furnished with your tool and can be installed on
either side of the front housing. This handle should be used at all
English
AUXILIARY HANDLE
can be installed on either
side of housing
SPINDLE LOCK BUTTON
FIG. 1

Variable Speed Switch
(ET1480 and ET1490 ONLY)
These tools are equipped with a variable speed switch that permits
speed control from (zero to 1750 RPM - ET1480) (zero to 1000/3000
RPM - ET1490). To turn the tool on, squeeze the trigger switch
shown in Figure 2 until the tool starts to run. The farther you depress
the trigger, the faster it will operate. Releasing the trigger turns the
tool off.
Use lower speeds for applying liquid waxes and polishes and higher
speeds for removing dried liquid. Use the highest speed (fully
depress trigger) for buffing the car to a final lustre.
The tool can be locked on for continuous use by squeezing the
trigger switch fully and depressing the lock button shown in Figure 2.
Hold the lock button in as you gently release the trigger switch. The
tool will continue to run. To turn the tool off from a locked on position,
squeeze and release the trigger switch once. Do not unplug the tool
with the switch in the locked on condition. Make sure the tool is not
locked on when plugging in. A locked on tool will start immediately
3
English

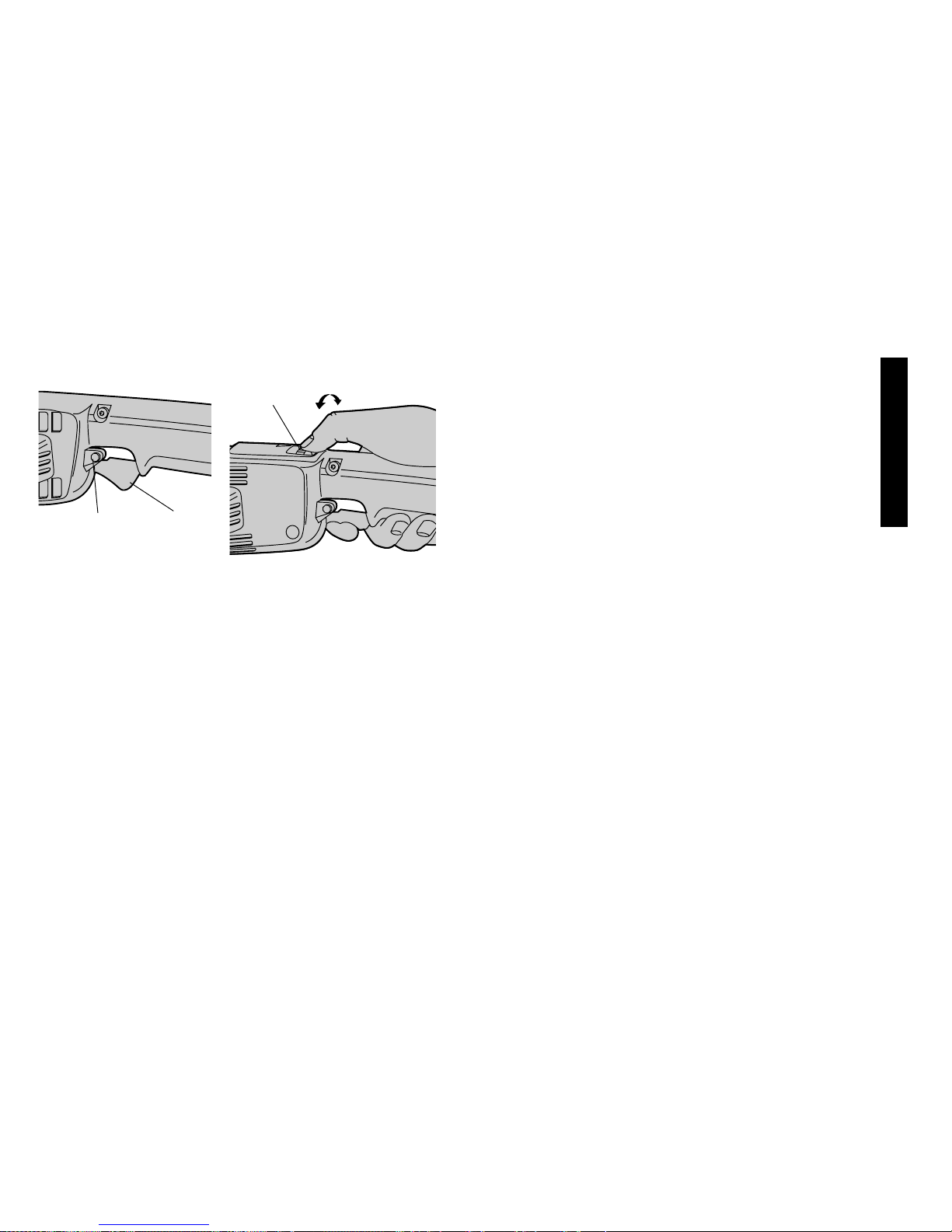

FIG. 2
TRIGGER
LOCKING
BUTTON
TRIGGER
SWITCH
FIG. 3
SPEED CONTROL WHEEL
(ET1490 ONLY)
when plugged in.
NOTE: The trigger can only be locked on with the tool running at the
maximum RPM.
Speed Control Wheel (ET1490 ONLY)
The maximum speed of your tool can be changed by rotating the
speed control wheel to the desired setting. The wheel incorporates
detents to prevent inadvertent wheel movement and to facilitate
speed selection. For added versatility, the switch may be locked in its
full on position and tool speed changed by means of the speed
control wheel alone (see Figure 3).
The electronic speed control not only lets you select the speed to suit
the job, but also helps to maintain that speed as you load the tool by
pressing down.
The speed control wheel can be set for any speed between 1000 and
3000 RPM and the variable speed switch will then control tool speed
from zero to the wheel setting. For example: A control wheel setting
of 2200 RPM will allow the variable speed switch to operate the tool
between zero and 2200 RPM, depending on how far the trigger is
depressed. A wheel setting of 1000 RPM would allow the switch to
operate the tool from zero RPM to 1000 RPM.
The electronic speed control feature comes into play whenever the
trigger switch is fully depressed and the tool is running at the selected
speed determined by the setting of the control wheel. As you load the
tool by pushing it down on the work surface, (with the trigger fully
depressed) the electronic circuit inside the tool will compensate for
the loading and maintain the selected speed. If the speed selected by
the control wheel is 2200 RPM, as in the example above, the tool
will maintain 2200 RPM, as it is loaded.
It is important to remember two things about electronic speed control:
1. The electronic speed control operates only when the trigger switch
is fully depressed.
2. The effect of electronic speed control is much easier to observe at

4
lower speed settings (2600 RPM and below), than at high speeds.
As the tool approaches 3000 RPM, the effect is considerably less
dramatic.
Keep in mind that, with a conventional polisher running at a typical no
load speed of 2400 RPM, the tool slows down to about 2000 RPM
under a polishing load. Your ET1490 will continue to run at 2400 RPM
(or any speed you select with the control wheel) as a load is applied.
Since it doesn’t slow down, the speed may be greater than you’re
used to so some extra caution should be observed until you get the
“feel” of your polisher. If you feel the speed is too great, you can, of
course slow the tool down with either the trigger switch or the control
wheel.
Spindle Lock Button
TURN OFF TOOL AND DISCONNECT FROM POWER SUPPLY.
(See Figure 1) In order to prevent the spindle of the tool from rotating
while installing or removing accessories, a spindle lock button has
been provided in the gear head of the machine. To lock the spindle,
depress and hold the lock button. NEVER DEPRESS THE SPINDLE
LOCK BUTTON WITH THE TOOL RUNNING OR COASTING.
Attaching and Removing Polishing Pads
(FIGURES 4 & 5)
TURN OFF TOOL AND DISCONNECT FROM POWER SUPPLY.
To attach pad, push the hub of the clamp washer through the hole in
the center of the polishing pad as far as it will go. Engage the
hexagonal hole in the backing pad. Holding the three pieces firmly
together, place the assembly on the tool spindle. Hold the spindle
lock button while turning the pads clockwise to thread them
completely on the spindle.
To remove the pads, turn them by hand in the opposite direction from
normal rotation to allow lock button to engage spindle, then unscrew
pads in normal direction for right hand thread.
English
FIG. 4 CLAMP
WASHER
POLISHING BONNET
BACKING PAD
SPINDLE
FIG. 5 POLISHING BONNET

NOTE: If you are using a polishing bonnet, rather than a pad, put
clamp washer on first, pull bonnet completely over backing pad and
pull draw strings tight Tie bow knot and push knot and all loose string
completely under the inside, cloth edge of the polishing bonnet.
WARNING: TIED KNOT AND ALL STRINGS MUST BE TUCKED
ENTIRELY UNDER THE CLOTH APRON. FAILURE TO DO SO
MAY CAUSE SERIOUS INJURY.
Polishing
These instructions and suggestions are intended to familiarize new
operators in overall general operation of power polishing. You will
develop your own techniques which will make the job easier and
faster as you learn power polishing.
You should use utmost care when power polishing around or over
sharp objects and contours of the car body. It is very important to use
the correct pressure while polishing various sections of an
automobile body. For example, light pressure should be applied
when polishing over sharp edges of body panels, or over edges of
the rain gutter along the top.
Since everyone does not use the same type of power polish, we
5
English
FIG. 6
BACKING PAD
PHENOLIC DISC
SANDING DISC
CLAMP WASHER
FIG. 7
INSTALLING
SPINDLE LOCK
BUTTON
FIG. 8
REMOVING
SPINDLE LOCK
BUTTON
FIG. 9

6
lock button.
To remove the abrasive disc, use a cloth or glove to protect your
hand. Turn the disc assembly counterclockwise (Figure 8). Hold the
spindle from rotating by engaging the spindle lock button.
Sanding (ET1490 ONLY)
(See Figure 9) When using an abrasive disc, hold the tool so that an
angle of 10˚ to 15˚ exists between the disc and the work. If only the
outer edge of the sanding disc is used, a rough cut will result. If the
sanding disc is pressed flat against the work, the sanding action will
be irregular and bumpy, and the tool will be difficult to control.
Cleaning
Blowing dust, polishing bonnet lint, and grit out of the motor housing
using compressed air is a necessary regular maintenance procedure.
Dust and grit containing metal particles often accumulate on interior
surfaces could create an electrical shock hazard if not frequently
cleaned out.
CAUTION: Never use solvents or other harsh chemicals for
cleaning the non-metallic parts of the tool. Use clean, dry rag only.
Lubrication
Snap-on tools are properly lubricated at the factory and are ready
for use. Tools should be relubricated regularly every sixty days to six
months, depending on usage. (Tools used constantly on production
or heavy-duty jobs and tools exposed to heat may require more
frequent lubrication.) This lubrication should only be attempted by
trained power tool repairpersons such as those at Snap-on service
centers or other authorized service locations.
Motor Brushes
Be sure tool is unplugged before inspecting brushes. Carbon brushes
English
recommend you clean and polish a test section on a flat area of the
car first. From this test section, you can judge the strength or
cleaning action of your power polish.
Remember, all power polish is not the same. Different brands will react
differently on various painted surfaces. Also, you are now using a power
polisher with power polish. This is entirely different from any hand
application which you may have done before. Wash the car before
power polishing it. Washing will remove loose dirt, scum, road salt, etc.
which could act as an abrasive and damage paint. Loose dirt, etc. will
also clog the polishing pad and you will have to clean it more often.
Without turning the tool on, grasp the handles of the tool and pick it
up. Keep the tool away from your body and turn the switch on. Make
sure you have a firm grip on the handles and operate the tool freely
without forced effort or unnecessary pressure. The side handle can
be easily changed to either side of the tool for left-handed or right-
handed operation.
NOTE: The high speed rubbing action of the polishing bonnet upon the
surface of an automobile can build a static charge on the metal portions
of this tool. This can result in a sensation of a very short mild electric shock
when the metal area of the tool is touched, and will be more noticeable on
days when the humidity is low. This is a harmless phenomenon but you
are invited to bring the tool to a Snap-on service center where it can be
checked to assure that no electrical malfunction is present.
Sanding Application (ET1490 ONLY)
ATTACHING AND REMOVING ABRASIVE DISCS

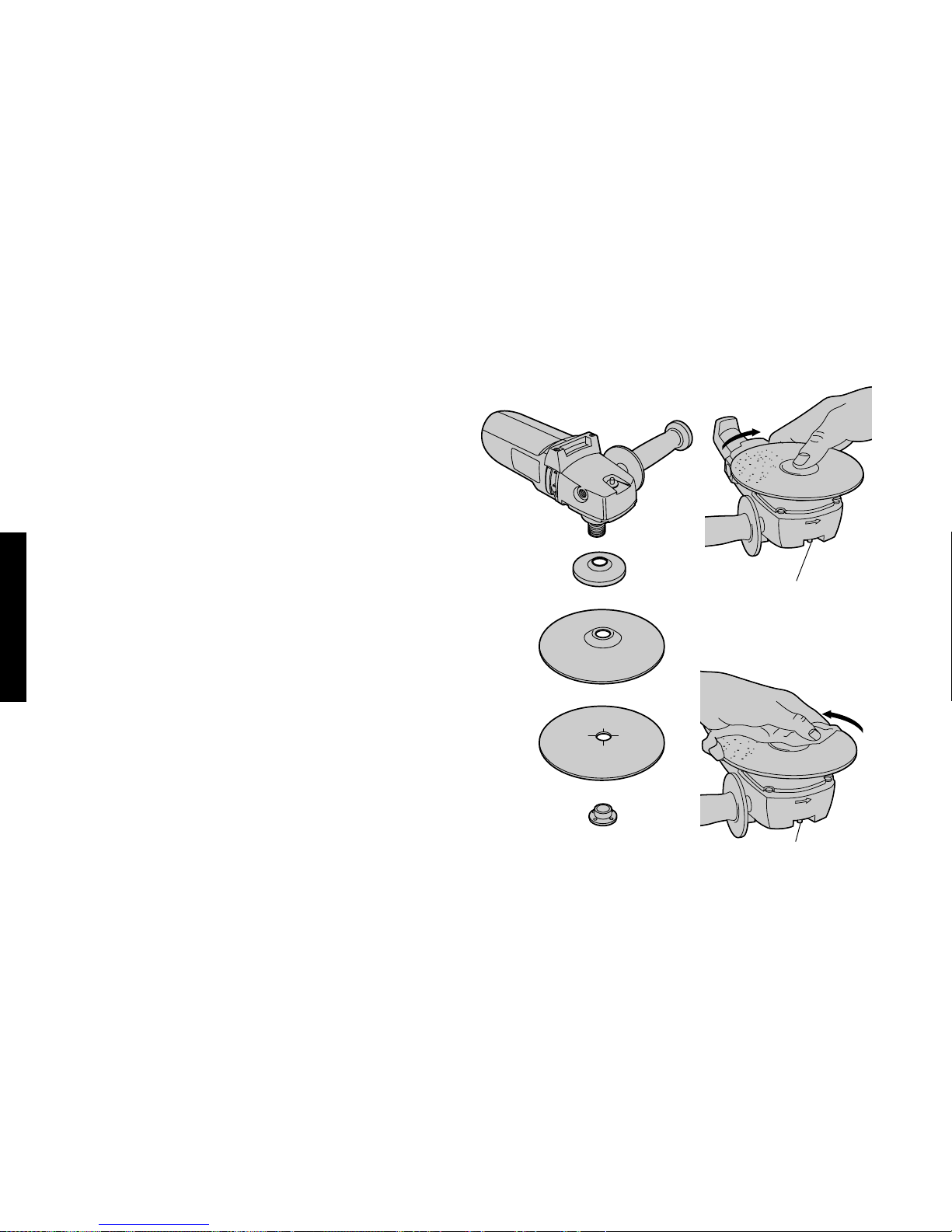

(FIGURES 6, 7, AND 8)
TURN OFF TOOL AND DISCONNECT FROM POWER SUPPLY.
To attach the sanding disc, push the hub of the clamp washer through
the center of the sanding and phenolic discs, as far as it will go, and
also through the backing pad. Engage the clamp washer threads on
the tool spindle and thread assembly clockwise, completely down on
the spindle. Hold the spindle from rotating by engaging the spindle

7
English
should be regularly inspected for wear. To inspect brushes, unscrew
the plastic brush inspection caps (located in the sides of the motor
housing) and the spring and brush assemblies may be withdrawn
from the tool. Keep brushes clean and sliding freely in their guides.
Carbon brushes have varying symbols stamped into them, and if the
brush is worn down to the line closest to the spring, they must be
replaced. New brush assemblies are available at service centers; see
“Tool, Electric” in the yellow pages.
If you need assistance in locating any accessory, please contact
Snap-on Tools Corporation, Kenosha, WI 53141-1410.
CAUTION: The use of any non-recommended accessory may be
hazardous.
Important
To assure product SAFETY and RELIABILITY, repairs, maintenance
and adjustment (including brush inspection and replacement) should
be performed by authorized service centers or other qualified service
organizations, always using identical replacement parts.
Full Warranty
Snap-on heavy duty industrial tools are warranted for one year from
date of purchase. We will repair, without charge, any defects due to
faulty materials or workmanship. This warranty does not apply to
accessories or damage caused where repairs have been made or
attempted by others. This warranty gives you specific legal rights and
you may have other rights which vary in certain states or provinces.
In addition to the warranty, Snap-on tools are covered by our:
30 DAY NO RISK SATISFACTION GUARANTEE
If you are not completely satisfied with the performance of your Snap-
on heavy duty industrial tool, simply return it to the participating seller
within 30 days for a full refund. Please return the complete unit,
transportation prepaid. Proof of purchase may be required.

8
RÈGLES DE SÉCURITÉ GÉNÉRALES
AVERTISSEMENT! Vous devez lire et comprendre toutes les
instructions. Le non-respect, même partiel, des instructions ci-après
entraîne un risque de choc électrique, d’incendie et/ou de blessures
graves.
CONSERVEZ CES INSTRUCTIONS.
AIRE DE TRAVAIL
•Veillez à ce que l’aire de travail soit propre et bien éclairée. Le
désordre et le manque de lumière favorisent les accidents.
•N’utilisez pas d’outils électriques dans une atmosphère
explosive, par exemple en présence de liquides, de gaz ou de
poussières inflammables. Les outils électriques créent des
étincelles qui pourraient enflammer les poussières ou les vapeurs.
•Tenez à distance les curieux, les enfants et les visiteurs
pendant que vous travaillez avec un outil électrique. Ils
pourraient vous distraire et vous faire faire une fausse manoeuvre.
SÉCURITÉ ÉLECTRIQUE
• Les outils à double isolation sont équipés d’une fiche
polarisée (une des lames est plus large que l’autre), qui ne
peut se brancher que d’une seule façon dans une prise
polarisée Ne modifiez pas la fiche de l’outil. La double
isolation élimine le besoin d’un cordon d’alimentation à trois fils
avec mise à la terre ainsi que d’une prise de courant mise à la terre.
•Évitez tout contact corporel avec des surfaces mises à la terre
(tuyauterie, radiateurs, cuisinières, réfrigérateurs, etc.). Le
risque de choc électrique est plus grand si votre corps est en
contact avec la terre.
•N’exposez pas les outils électriques à la pluie ou à l’eau. La
présence d’eau dans un outil électrique augmente le risque de choc
électrique.
•Ne maltraitez pas le cordon. Ne transportez pas l’outil par son
cordon et ne débranchez pas la fiche en tirant sur le cordon.
N’exposez pas le cordon à la chaleur, à des huiles, à des arêtes
vives ou à des pièces en mouvement. Remplacez
immédiatement un cordon endommagé. Un cordon
Français
COMMANDE DU RÉGULATEUR DE
VITESSE, MODÈLE
ET1490 SEULEMENT
DISPOSITIF DE VERROUILLAGE
DE L’ARBRE
COUVERCLE
D’INSPECTION
DES BALAIS
INTERRUPTE
UR À
DÉTENTE
TALON D’APPUI COUSSINÉ,
MODÈLES
ET1480 ET ET1490 SEULEMENT
POIGNÉE AUXILIAIRE

endommagé augmente le risque de choc électrique.
•Lorsque vous utilisez un outil électrique à l’extérieur,
employez un prolongateur pour l’extérieur marqué «W-A» ou
«W». Ces cordons sont faits pour être utilisés à l’extérieur et
réduisent le risque de choc électrique. S’assurer que le cordon de
rallonge est en bon état. Lorsqu’on se sert d’un cordon de rallonge,
s’assurer qu’il est de calibre approprié pour la tension nécessaire
au fonctionnement de l’outil. L’utilisation d’un cordon de calibre
inférieur occasionne une baisse de tension entraînant une perte de
puissance et la surchauffe. Le tableau suivant indique le calibre
approprié selon la longueur du cordon et les mentions de la plaque
signalétique de l’outil. En cas de doute, utiliser un cordon de calibre
supérieur. Le chiffre indiquant le calibre est inversement
proportionnel au calibre du cordon.
Calibre minimal des cordons de rallonge
Tension Longueur totale du cordon en pieds
120 V 0-25 26-50 51-100 101-150
240 V 0-50 51-100 101-200 201-300
Intensité (A)
Au Au Calibre moyen de fil (AWG)
moins plus
0-6 18161614
6 - 10 18 16 14 12
10-1216161412
12 - 16 14 12 Non recommandé
SÉCURITÉ DES PERSONNES
•Restez alerte, concentrez-vous sur votre travail et faites
preuve de jugement. N’utilisez pas un outil électrique si vous
êtes fatigué ou sous l’influence de drogues, d’alcool ou de
médicaments. Un instant d’inattention suffit pour entraîner des
blessures graves.
•Habillez-vous convenablement. Ne portez ni vêtements
flottants ni bijoux. Confinez les cheveux longs. N’approchez
jamais les cheveux, les vêtements ou les gants des pièces en
mouvement. Des vêtements flottants, des bijoux ou des cheveux
longs risquent d’être happés par des pièces en mouvement.
• Méfiez-vous d’un démarrage accidentel. Avant de brancher
l’outil, assurez-vous que son interrupteur est sur ARRÊT. Le
fait de transporter un outil avec le doigt sur la détente ou de
brancher un outil dont l’interrupteur est en position MARCHE peut
mener tout droit à un accident.
•Enlevez les clés de réglage ou de serrage avant de démarrer
l’outil. Une clé laissée dans un pièce tournante de l’outil peut
provoquer des blessures.
•Ne vous penchez pas trop en avant. Maintenez un bon appui et
restez en équilibre en tout temps. Un bonne stabilité vous permet
de mieux réagir à une situation inattendue.
•Utilisez des accessoires de sécurité. Portez toujours des
lunettes ou une visière. Selon les conditions, portez aussi un
masque antipoussière, des bottes de sécurité antidérapantes, un
casque protecteur et/ou un appareil antibruit.
UTILISATION ET ENTRETIEN DES OUTILS
•Immobilisez le matériau sur une surface stable au moyen de
brides ou de toute autre façon adéquate. Le fait de tenir la pièce
avec la main ou contre votre corps offre un stabilité insuffisante et
peut amener un dérapage de l’outil.
•Ne forcez pas l’outil. Utilisez l’outil approprié à la tâche. L’outil
correct fonctionne mieux et de façon plus sécuritaire. Respectez
aussi la vitesse de travail qui lui est propre.
•N’utilisez pas un outil si son interrupteur est bloqué. Un outil
que vous ne pouvez pas commander par son interrupteur est
dangereux et droit être réparé.
•Débranchez la fiche de l’outil avant d’effectuer un réglage, de
changer d’accessoire ou de ranger l’outil. De telles mesures
préventives de sécurité réduisent le risque de démarrage
accidentel de l’outil.
•Rangez les outils hors de la portée des enfantes et d’autres
personnes inexpérimentées. Les outils sont dangereux dans les
mains d’utilisateurs novices.
•Prenez soin de bien entretenir les outils. Les outils de coupe
doivent être toujours bien affûtés et propres. Des outils bien
entretenus, dont les arêtes sont bien tranchantes, sont moins
susceptibles de coincer et plus faciles à diriger.
9
Français

10
•Soyez attentif à tout désalignement ou coincement des pièces
en mouvement, à tout bris ou à toute autre condition
préjudiciable au bon fonctionnement de l’outil. Si vous
constatez qu’un outil est endommagé, faites-le réparer avant
de vous en servir. De nombreux accidents sont causés par des
outils en mauvais état.
•N’utilisez que des accessoires que le fabricant recommande
pour votre modèle d’outil. Certains accessoires peuvent convenir
à un outil, mais être dangereux avec autre.
RÉPARATION
•La réparation des outils électriques doit être confiée à un
réparateur qualifié. L’entretien ou la réparation d’un outil
électrique par un amateur peut avoir des conséquences graves.
• Pour la réparation d’un outil, n’employez que des pièces de
rechange d’origine. Suivez les directives données à la section
«Réparation» de ce manuel. L’emploi de pièces non autorisées
ou le non-respect des instructions d’entretien peut créer un risque
de choc électrique ou de blessures.
•Tenez l’outil par ses surfaces de prise isolées pendant toute
opération où l’outil de coupe portrait venir en contact avec un
câblage dissimulé ou avec son propre cordon. En cas de
contact avec un conducteur sous tension, les pièces métalliques à
découvert de l’outil transmettraient un choc électrique à l’utilisateur.
• L’étiquette de l’outil peut comporter les symboles suivants.
V............................volts
A............................ampères
Hz..........................hertz
W ..........................watts
.../min ....................minutes
........................courant alternatif
....................courant continu
no ........................sous vide
..........................construction de classe II
.../min ....................tours ou courses à la minute
..........................borne de mise à la terre
........................symbole d´avertissement
Mesures de sécurité additionnelles
relatives aux ponceuses
•TOUJOURS PORTER DES LUNETTES DE SÉCURITÉ.
• Nettoyer l’outil régulièrement.
MISE EN GARDE : porter un dispositif de protection personnel
anti-bruit approprié durant l’utilisation. Sous certaines conditions et
pendant toute la durée de l’utilisation, le bruit émanant de ce produit
pourrait contribuer à la perte d’audition.
AVERTISSEMENT : Certains outils, tels que les sableuses
électriques, les scies, les meules, les perceuses ou certains autres
outils de construction, peuvent soulever de la poussière contenant des
produits chimiques susceptibles d’entraîner le cancer, des
malformations congénitales ou pouvant être nocifs pour le système
reproductif. Parmi ces produits chimiques, on retrouve :
• le plomb dans les peintures à base de plomb;
• la silice cristalline dans les briques et le ciment et autres produits de
maçonnerie;
• l’arsenic et le chrome dans le bois de sciage ayant subi un
traitement chimique (CCA).
Le risque associé à de telles expositions peut varier selon la fréquence
avec laquelle on effectue ces travaux. Pour réduire l’exposition à de
tels produits, il faut travailler dans un endroit bien ventilé et utiliser
l’équipement de sécurité approprié tel un masque anti-poussières
spécialement conçu pour filtrer les particules microscopiques.
•Éviter tout contact prolongé avec la poussière soulevée par
cet outil ou autres outils électriques. Porter des vêtements
de protection et nettoyer les parties exposées du corps avec
de l’eau savonneuse. S’assurer de bien se protéger afin d’éviter
Français

d’absorber par la bouche, les yeux ou la peau des produits
chimiques nocifs.
CONSERVER CES MESURES.
Poignée auxiliaire
L’outil comporte une poignée auxiliaire qui s’installe d’un côté ou de
l’autre du boîtier avant de l’outil. Il faut s’en servir en tout temps afin
de bien maîtriser l’outil.
Interrupteur à une seule vitesse (Modèle
ET1460 seulement)
L’outil comporte un interrupteur à une seule vitesse. Pour actionner
l’outil, il suffit d’enfoncer l’interrupteur à détente illustré à la figure 2.
Pour l’arrêter, relâcher l’interrupteur à détente.
On peut verrouiller l’outil en mode de fonctionnement continu en
enfonçant complètement l’interrupteur à détente et en enfonçant le
bouton de verrouillage illustré à la figure 2. Maintenir le bouton de
verrouillage enfoncé en relâchant doucement l’interrupteur à détente.
L’outil continue alors de fonctionner. Pour arrêter un outil en mode
de fonctionnement continu, enfoncer et relâcher immédiatement
l’interrupteur à détente. Ne pas débrancher l’outil lorsque
l’interrupteur est verrouillé en mode de fonctionnement continu.
S’assurer que l’outil n’est pas verrouillé en mode de fonctionnement
continu lorsqu’on le branche car celui-ci démarrera immédiateme.
Interrupteur à régulateur de vitesse
(Modèles ET1480 et ET1490 seulement)
L’outil comporte un régulateur de vitesse de 0 à 1750 trs/min
(modèle ET1480) et de 0 à 1000/3000 trs/min (modèle ET1490).Pour
actionner l’outil, il suffit d’enfoncer l’interrupteur à détente illustré
à la figure 2. Plus on enfonce l’interrupteur, plus le régime de l’outil
augmente. Pour l’arrêter, relâcher l’interrupteur à détente.
Utiliser les basses vitesses pour appliquer de la cire liquide; les
vitesses élevées, pour enlever le liquide séché. La vitesse maximale
(interrupteur complètement enfoncé) sert à procurer le lustre final au
véhicule.
On peut verrouiller l’outil en mode de fonctionnement continu en
enfonçant complètement l’interrupteur à détente et en enfonçant le
bouton de verrouillage illustré à la figure 2. Maintenir le bouton de
verrouillage enfoncé en relâchant doucement l’interrupteur à détente.
L’outil continue alors de fonctionner. Pour arrêter un outil en mode
de fonctionnement continu, enfoncer et relâcher immédiatement
l’interrupteur à détente. Ne pas débrancher l’outil lorsque
l’interrupteur est verrouillé en mode de fonctionnement continu.
S’assurer que l’outil n’est pas verrouillé en mode de fonctionnement
continu lorsqu’on le branche car celui-ci démarrera immédiatement.
NOTE : On peut verrouiller l’outil seulement lorsqu’il fonctionne
à plein régime.
11
Français
POIGNÉE AUXILIAIRE
S’INSTALLE D’UN COTÉ
OU DE L’AUTRE DU
BOITIER DE L’OUTIL.
BOUTON DE VERROUILLAGE DE L’ARBRE
FIG. 1

12
Commande du régulateur de vitesse
(Modèle ET1490 seulement)
On peut modifier la vitesse maximale de l’outil en faisant tourner la
commande du régulateur de vitesse au réglage voulu. La
commande comporte des cliquets en empêchant le mouvement
imprévu et facilitant le choix de la vitesse. En outre, on peut
verrouiller la commande au régime maximal et on peut alors modifier
la vitesse de l’outil seulement à l’aide de la commande (fig. 3).
Le régulateur électronique permet non seulement de choisir la
vitesse appropriée à la tâche mais également de maintenir la vitesse
choisie lorsqu’on exerce de la pression sur l’outil. La commande et
le régulateur rehaussent la valeur de l’outil.
On peut régler la commande à toute vitesse entre 1000 et
3000 trs/min, puis on se sert du régulateur pour obtenir la vitesse
voulue entre 0 trs/min et la vitesse prédéterminée. Ainsi, lorsque la
commande est réglée à 2200 trs/min, le régulateur fonctionne entre 0
et 2200 trs/min, selon la force exercée sur la détente de l’interrupteur.
Lorsque la commande est réglée à 1000 trs/min, l’outil fonctionne
entre 0 et 1000 trs/min.
La fonction électronique entre en action lorsque la détente est
complètement enfoncée et que l’outil fonctionne au régime maximal,
selon le réglage de la commande. Lorsqu’on exerce une pression
sur l’outil (et que la détente est complètement enfoncée), le circuit
électronique de l’outil compense pour la charge et maintient la
vitesse choisie. Ainsi, lorsque la commande est réglée à 2
200 trs/min, comme dans l’exemple précédent, l’outil fonctionne
toujours à 2200 trs/min même lorsqu’on y exerce une pression.
Voici deux points importants à se rappeler relatifs à la commande
électronique.
1. La commande électronique fonctionne seulement lorsque
l’interrupteur à détente est complètement enfoncé.
2. L’effet de la commande électronique se voit mieux lorsque l’outil
est réglé à basses vitesses (moins de 2600 trs/min). Lorsque
l’outil fonctionne à près de 3000 trs/min, son effet se remarque
moins.
Il faut se rappeler qu’une polisseuse traditionnelle fonctionnant
à 2400 trs/min sous vide fonctionne à environ 2000 trs/min sous
charge. Le modèle ET1490 continue de fonctionner à 2400 trs/min
(ou à toute vitesse choisie) lorsqu’on y exerce une pression. Puisque
la vitesse de l’outil ne diminue pas, il faut s’habituer au
fonctionnement de l’outil et prendre soin lors de son utilisation. On
peut évidemment diminuer le régime de l’outil à l’aide de la détente
ou de la commande.
Bouton de verrouillage de l’arbre
METTRE L’OUTIL HORS TENSION ET LE DÉBRANCHER.
(Voir la figure 1.) Afin d’empêcher le mouvement de l’arbre de l’outil
lors de l’installation ou du retrait d’accessoires, l’outil comporte un
Français
FIG. 2
BOUTON DE
VERROUILLA
GE DE LA
DÉTENTE
INTERRUPTEU
R À DÉTENTE
FIG. 3
COMMANDE DU RÉGULATEUR
DE VITESSE
(MODELE ET1490 SEULEMENT)

13
Français
bouton de verrouillage qui se trouve près des engrenages de l’outil.
Pour verrouiller l’arbre, il faut enfoncer le bouton et le maintenir
enfoncé. NE JAMAIS ENFONCER LE BOUTON DE
VERROUILLAGE DE L’ARBRE LORSQUE L’OUTIL FONCTIONNE.
Installation et retrait des tampons de
polissage (Figures 4 et 5)
METTRE L’OUTIL HORS TENSION ET LE DÉBRANCHER.
Pour installer le tampon, pousser le moyeu de la rondelle de serrage
dans le trou au fond au centre du tampon. Engager le trou
hexagonal dans le tampon d’appui. Tout en retenant fermement les
trois pièces ensemble, les placer sur l’arbre de l’outil. Enfoncer le
bouton de verrouillage de l’arbre en faisant tourner les tampons dans
le sens horaire afin de les fileter complètement sur l’arbre.
Pour retirer les tampons, les faire tourner à la main dans le sens
opposé afin d’engager le bouton de verrouillage, puis les dévisser
(filet à droite).
NOTE : Lorsqu’on utilise une coiffe à polir au lieu d’un tampon de
polissage, il faut d’abord placer la rondelle de serrage, recouvrir le
tampon d’appui de la coiffe à polir et bien serrer les ficelles de la
coiffe. Faire un nœud, puis le glisser avec les bouts de ficelle
complètement sous la coiffe.
AVERTISSEMENT : LE NŒUD ET LES BOUTS DE FICELLE
DOIVENT COMPLÈTEMENT DISPARAÎTRE SOUS LA COIFFE AU
RISQUE D’OCCASIONNER DE GRAVES BLESSURES.
Polissage
Les directives et suggestions suivantes ont pour but de faciliter le
fonctionnement général de l’outil. Chacun développera ses propres
techniques afin de se faciliter la tâche et de l’accélérer en
connaissant mieux l’outil.
Prendre soin lorsqu’on polit des objets pointus ou des angles aigus
FIG. 4 RONDELLE
DE SERRAGE
COIFFE À POLIR
TAMPON D’APPUI
ARBRE
FIG. 5 COIFFE À POLIR
AVERTISSEMENT : LE NŒUD ET LES BOUTS DE FICELLE
DOIVENT COMPLÈTEMENT DISPARAÎTRE SOUS LA COIFFE AU
RISQUE D’OCCASIONNER DE GRAVES BLESSURES.

14
Français
FIG. 6
TAMPON D’APPUI
DISQUE PHÉNOLIQUE
DISQUE ABRASIF
RONDELLE DE SERRAGE
FIG. 7
INSTALLATION
BOUTON DE
VERROUILLAGE DE
L’ARBRE
FIG. 8
RETRAIT
BOUTON DE
VERROUILLAGE DE L’ARBRE
de la carrosserie. Il est essentiel d’exercer la pression appropriée sur
les différentes sections de la carrosserie d’un véhicule. Ainsi, il faut
exercer une légère pression sur l’outil lorsqu’on polit les arêtes
tranchantes de la carrosserie ou les rebords des gouttières du capot.
Puisqu’il existe différents types de produits de polissage, il est
conseillé de nettoyer et de polir un coin plat du véhicule au préalable.
On peut alors déterminer de la force à utiliser sur l’outil afin d’obtenir
le lustre voulu.
Se rappeler que les différents produits ne procurent pas tous les
mêmes résultats. Différentes marques réagissent différemment sur
différents types de surfaces peintes. En outre, on utilise une
polisseuse électrique qui donne des résultats complètement
différents si on les compare au polissage manuel. Il faut laver le
véhicule avant de le polir. On enlève de la sorte toute trace de
poussière, de sel et de crasse qui peut agir comme abrasif et qui peut
abîmer la peinture. De plus, ces saletés peuvent bloquer le tampon
et il faudra le nettoyer plus souvent.
Sans actionner l’outil, en saisir les poignées et le soulever. Mettre
l’outil en marche alors qu’il ne touche pas à la carrosserie. Bien
saisir les poignées et utiliser l’outil sans effort ni pression indue. On
peut aisément placer la poignée latérale d’un côté ou de l’autre de
l’outil (pour les droitiers ou les gauchers).
NOTE : Le frottement à haute vitesse de la coiffe à polir contre la
surface du véhicule peut occasionner une accumulation de statique
sur les sections métalliques de l’outil. On peut alors ressentir une
légère secousse électrique lorsqu’on touche aux composants
métalliques de l’outil. Cette secousse sera un peu plus forte lorsque
la teneur en humidité de l’air est basse. Ce phénomène n’est pas
dangereux mais il est conseillé de confier l’outil au personnel d’un
centre de service Snap-on afin de vérifier s’il ne s’agit pas d’une
défaillance électrique.

15
Français
Ponçage (Modèle ET1490 seulement)
INSTALLATION ET RETRAIT DES DISQUES ABRASIFS
(FIGURES 6,7 ET 8)
METTRE L’OUTIL HORS TENSION ET LE DÉBRANCHER.
Pour installer le disque abrasif, pousser le moyeu de la rondelle de
serrage à fond dans le centre des disques abrasif et phénolique ainsi
que du tampon d’appui. Engager les filets de la rondelle de serrage
sur l’arbre de l’outil et visser dans le sens horaire complètement au
fond de l’arbre. Empêcher l’arbre de tourner à l’aide du bouton de
verrouillage.
Pour retirer le disque abrasif, utiliser un chiffon ou un gant pour se
protéger la main. Faire le disque dans le sens antihoraire (fig. 8).
Empêcher l’arbre de tourner à l’aide du bouton de verrouillage.
Ponçage (Modèle ET1490 seulement)
(Voir la figure 9.) Lorsqu’on utilise un disque abrasif, saisir l’outil de
sorte qu’il y ait un angle de 10 à 15° entre le disque et le matériau à
poncer. Lorsqu’on utilise seulement le rebord extérieur du disque
abrasif, cela procure une coupe grossière. Lorsque le disque repose
à plat contre le matériau, le ponçage est irrégulier et l’outil est difficile
à maîtriser.
Nettoyage
Il faut nettoyer régulièrement le carter du moteur à l’aide d’air
comprimé afin de souffler la poussière, la charpie provenant de la
coiffe et les saletés hors du carter. De la poussière et des saletés
renfermant des particules métalliques s’accumulent souvent à
l’intérieur de l’outil et cela présente un risque de secousses
électriques si l’outil n’est pas nettoyé fréquemment.
MISE EN GARDE : Ne jamais utiliser des solvants ni tout autre
produit chimique pour nettoyer les composants non métalliques de
l’outil. Se servir d’un chiffon propre et sec seulement.
Lubrification
Les outils DEWALT sont bien lubrifiés en usine et ils sont prêts à
servir. Il faut les lubrifier de nouveau régulièrement à tous les 60
jours à 6 mois, selon l’usage. (Les outils utilisés constamment pour
la production ou pour des tâches de service intensif ainsi que les
outils exposés à la chaleur peuvent nécessiter une lubrification plus
fréquente.) Confier la lubrification de l’outil seulement au personnel
qualifié des centres de service Snap-on.
Balais du moteur
S’assurer que l’outil est débranché avant d’en vérifier les balais. Il
faut examiner les balais au carbone régulièrement afin d’en observer
le degré d’usure. Pour ce faire, dévisser les couvercles en plastique
d’inspection des balais (de chaque côté du carter du moteur). Puis,
retirer les ressorts et les balais de l’outil. Les balais devraient être
propres et glisser librement dans leurs guides. Il y a des symboles
sur les balais. Lorsque l’usure des balais atteint la ligne près du
ressort, il faut les remplacer. On peut se procurer de nouveau balais
aux centres de service (consulter la rubrique «Outils électriques» des
Pages Jaunes.)
FIG. 9

16
Français
Accessoires
Les accessoires recommandés pour l’outil sont vendus chez les
détaillants et aux centres de service de la région. La liste complète
des centres de service se trouve dans l’emballage.
Pour trouver un accessoire, prière de communiquer avec Snap-on
Tools Corporation, Kenosha, WI 53141, É.-U.,
MISE EN GARDE : L’utilisation de tout accessoire non recom-
mandé peut être dangereuse.
Utiliser seulement des accessoires dont la vitesse nominale
correspond au moins à la vitesse sous vide indiquée sur la plaque
signalétique de l’outil. Cette mesure vaut pour tout accessoire et
pour tout outil.
Tampons d’appui en caoutchouc : Tampon d’appui en caoutchouc
super-flexible à dégagement rapide de 178mm (7 po), (comprend
une rondelle de serrage).
Tampons de polissage et coiffes à polir : Il existe une gamme de
tampons et de coiffes pour les polisseuses de 178mm (7 po) et de
229mm (9 po). Vérifier au centre de service Snap-on de la région.
Important
Pour assurer la SÉCURITÉ D’EMPLOI et la FIABILITÉ de l’outil, n’en
confier la réparation, l’entretien et les rajustements (y compris
l’inspection et le remplacement des balais) qu’au personnel d’un
centre de service Snap-on ou d’un atelier d’entretien autorisé
n’utilisant que des pièces de rechange identiques.
Garantie complète
Les outils industriels de service intensif Snap-on sont garantis
pendant un an à partir de la date d’achat. Toute pièce d’un outil Snap-
on qui s’avérait défectueuse en raison d’un vice de matière ou de
fabrication sera réparée sans frais. Il suffit de retourner l’outil complet
à un centre de service Snap-on. La présente garantie ne couvre pas
les accessoires ni les avaries dues aux réparations tentées ou
effectuées par des tiers. Les modalités de la présente garantie
donnent des droits légaux spécifiques.
L'utilisateur peut également se prévaloir d'autres droits selon l'état
ou la province qu'il habite.
En outre, la garantie suivante couvre les outils Snap-on.
GARANTIE DE SATISFACTION DE 30 JOURS OU ARGENT
REMIS
Si, pour quelque raison que ce soit, l’outil ne donne pas entière
satisfaction, il suffit de le retourner où il a été acheté dans les 30 jours
suivant la date d’achat afin d’obtenir un remboursement intégral.
Prière de retourner l'outil complet port payé. Une preuve d'achat peut
être requise.
This manual suits for next models
3
Table of contents
Languages:
Other Snap-On Sander manuals
Popular Sander manuals by other brands

Windsor
Windsor 1.012-063 0 operating instructions

Makita
Makita DBO380 instruction manual

Grizzly
Grizzly G0644 owner's manual

Ingersoll-Rand
Ingersoll-Rand R02 B Series Product information

Festool
Festool SHINEX RAP 150-14 FE Original operating manual

Parkside
Parkside PDEXS 150 A1 Operation and safety notes
