SOMFY animeo User manual

© 2012-2017, SOMFY ACTIVITÉS SA, Société Anonyme · ALL RIGHTS RESERVED · REF. 5012810C – 2017/12/13
somfy.com
Sensor Station
Ref. 9013726
Sensor Station extended
Ref. 9013727
Sensor Station
Sensor Station extended
animeo®
Gebrauchsanweisung
Installation guide
Installationsvejledning
Asennusohjeet
Notice d‘installation
Guida all‘installazione
Montagehandleiding
Installasjonsanvisninger
Installationsanvisningar

animeo SENSOR STATION. REF. 5012810C - 2/8
A
[1] [2]
3200 mm
600 mm50 mm50 mm
11 7
8
22
44
33 6
9
5
1200 x 1200 mm
400 mm

C
[1]
[3]
[2]
OW
S
N
OW
S
N
1.
3.
2.4.
OW
S
N
1.
5.
3.
2.
4.
8.
6.
7.
animeo SENSOR STATION. REF. 5012810C - 3/8
B
[1] [2]
[3]
11
22
22 2
2
Outside Sensor Box 1. 2. 3. 4. 5. 6. 7. 8.
Sensor Station N O S W
Sensor Station extended N NO O SO S SW W NW
280 mm
225 mm
600 mm
100 mm
1200 mm 1200 mm
4 x 25 kg
320 mm

animeo SENSOR STATION. REF. 5012810C - 4/8
AABBILDUNGEN
[1] Sensor Station
[2] Sensor Station extended
1. Outside Sensor Box
2.Sonnensensor
3. Sensor für Außentemperatur
4. Windsensor
5. Windrichtungssensor
6. Regensensor
7. Befestigungsring für Abspannseil
8. Wandhalterung
9. Standfuß
BMONTAGE
[1] Aufbau der Sensor Station:
1. Zusammenstecken
2. Kabel durchziehen und zusammenstecken
Wahl des richtigen Montageorts mit ausreichendem Platz
[2] Wandmontage
[3] Standmontage/Flachdachmontage
CAUSRICHTUNG/VERDRAHTUNG
[1] Sensor Station nach Norden
[2] Sensor Station extended nach Norden
[3] Sonnensensoren verdrahtet auf die
Outside Sensor Box
DE

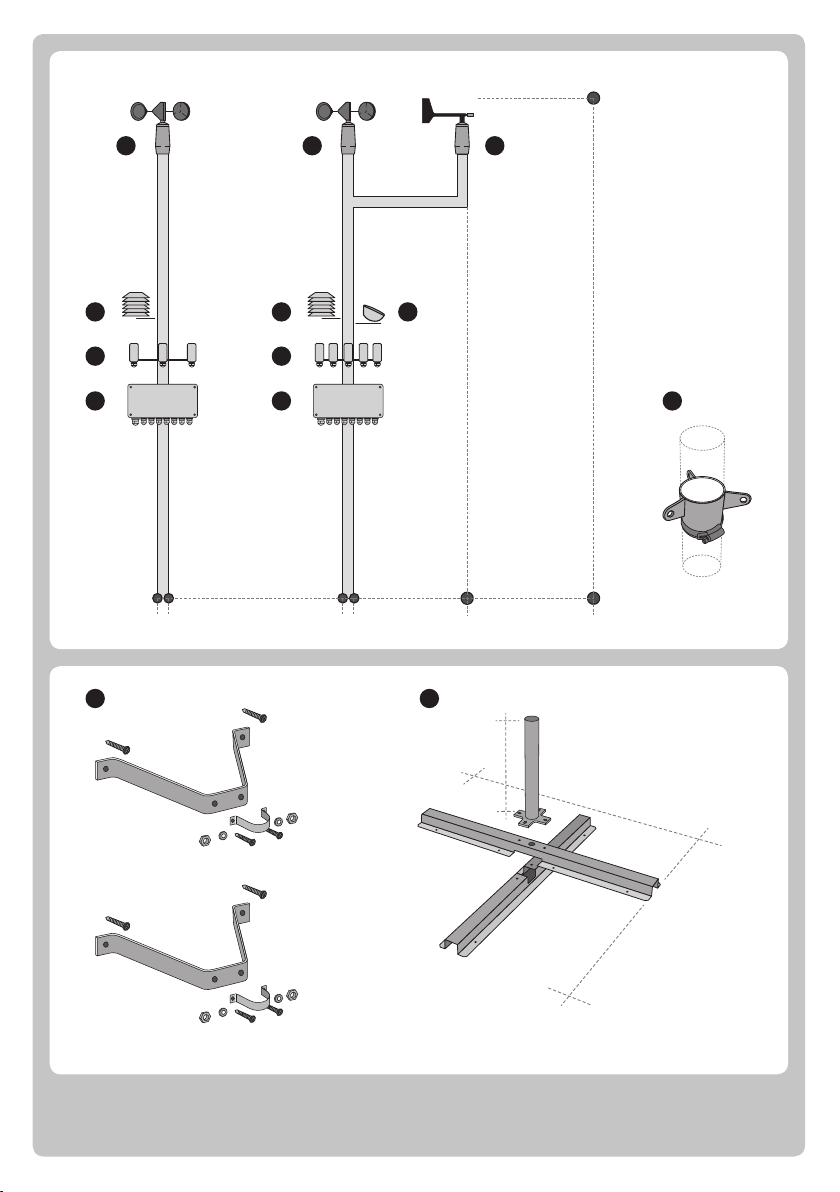

APICTURES
[1] Sensor Station
[2] Sensor Station extemded
1. Outside Sensor Box
2. Sun sensor
3. Outside temperature sensor
4. Wind sensor
5. Wind direction sensor
6. Rain sensor
7. Strain connection for guy wire
8. Wall mounted bracket
9. Pedestal for roof mounting
BMOUNTING
[1] Construction of the sensor station:
1. Connection
2. Pull through cable and assemble the parts
of the mast
Choose the optimal location with sufficient area
[2] Wall fixing
[3] Floor mounting/Flat roof mounting
CALIGNMENT/WIRING
[1] Sensor Station to the North
[2] Sensor Station extended to the North
[3] Sun sensors wired up on the Outside Sensor Box
EN
AKUVAT
[1] Sensor Station
[2] Sensor Station extended
1. Ulkosensorikotelo
2. Aurinkosensori
3. Ulkolämpötilasensori
4. Tuulisensori
5. Tuulen suunnan sensori
6. Sadesensori
7. Tukivaijerin kiinnike
8. Seinäkiinnike
9. Kattoasennusjalusta
BASENNUS
[1] Sääaseman kokoonpano:
1. Liitos
2. Pujota kaapeli ja aseta osat mastoon
Valitse soveltuva kiinnitystapa
[2] Seinäasennus
[3] Lattia/kattoasennus
CANTURIJÄRJESTYS/KAAPELOINTI
[1] Sensor Station pohjoiseen
[2] Sensor Station extended pohjoiseen
[3] Aurinkosensorien kytkentäjärjestys
ulkosensorikoteloon
FI
AIMAGES
[1] Sensor Station
[2] Sensor Station extemded
1. Boîtier capteur extérieur
2. Capteur solaires
3. Capteur de température extérieur
4. Capteur vent
5. Capteur direction vent
6. Capteur pluie
7. Accessoire fixation hauban
8. Accessoire montage mural
9. Pied de fixation
BMONTAGE
[1] Montage de la station météo:
1. Câblage
2. Paire passer le câble et assembler les différentes
parties du mât
Choisir le meilleur emplacement avec espace suffisant
[2] Fixation murale
[3] Montage au sol
CORIENTATION/CÂBLAGE
[1] Sensor Station
Comment positionner les capteurs/nord
[2] Sensor Station extemded
Comment positionner les capteurs/nord
[3] Câblage capteurs sur boîtiers
FR

animeo SENSOR STATION. REF. 5012810C - 5/8
AAFBEELDING
[1] Sensor Station
[2] Sensor Station extended
1. Outside Sensor Box
2. Zonnecel
3. Buitentemperatuursensor
4. Windpulsgenerator
5. Windrichting meter
6. Regensensor
7. Klem voor bevestiging van tui draden
8. Muurbeugels
9. Montagevoet voor bevestiging op het dak
BMONTAGE
[1] Schema van het weerstation:
1. Montage muurbeugels
2. Voer de kabels door en stel de mast samen
Kies de juiste plaats met voldoende ruimte
[2] Muur bevestiging
[3] Vloer montage/Plat dak montage
CUITLIJNEN/BEDRADING
[1] Sensor Station naar het Noorden richten
[2] Sensor Station extended naar het Noorden richten
[3] Aansluitvolgorde van de zonnecellen in de
Outside Sensor Box
ADESCRIZIONE DEL PRODOTTO
[1] Sensor Station
[2] Sensor Station extended
1. Interfaccia sensori esterni
2. Sensore solare
3. Sensore di temperatura esterna
4. Sensore del vento
5. Sensore direzione vento
6. Sensore della pioggia
7. Raccordo
8. Supporto montaggio a muro
9. Staffa per fissaggio per tetti
BMONTAGGIO
[1] Assemblaggio stazione sensori:
1. Cablaggio centralina
2. Inserimento del cablaggio e assemblaggio
palo di sostegno
Scegliere il luogo più adatto per il montaggio
[2] Fissaggio a muro
[3] Base di montaggio per fissaggio su tetto
CORIENTAMENTO/CABLAGGIO
[1] Sensor Station a nord
[2] Sensor Station extended a nord
[3] Sensore solare collegato all‘interfaccia sensori esterni
ABILDER
[1] Sensor Station
[2] Sensor Station extended
1. Sensorbox utomhus
2. Solsensor
3. Temp.sensor ute
4. Vindsensor
5. Vindriktningsgivare
6. Regnsensor
7. Montagekrage för stödvajrar
8. Väggkonsoler
9. Takfäste
BINSTALLATION
[1] Sensorstationens konstruktion:
1. Anslutning
2. Dra kablar genom rören och montera ihop masten
Välj lämplig placering med fri vind och utan skugga
under dagen.
[2] Väggmontage
[3] Takmontage
CORIENTERING/KABLAGE
Montera mastens sol och vindriktningssensorer i korrekt
kompassriktning.
[1] Sensor Station mot norr
[2] Sensor Station extended mot norr
[3] Solsensorernas montering och anslutning i sensorboxen
ABILDER
[1] Sensor Station
[2] Sensor Station extended
1. Outside Sensor Box
2. Sol sensor
3. Utendørs temperatur sensor
4. Vind sensor
5. Vind retning sensor
6. Regnsensor
7. Feste for sikkerhets wire
8. Vegg brakett
9. Brakett for tak montering
BMONTERING
[1] Konstruksjon av sensor station:
1. Tilkobling
2. Trekk inn kabler og monter deler av masten
Velg riktig plassering og god plass
[2] Veggmontering
[3] Gulv montering/Flatt tak montering
CALLOKERING/KABLING
[1] Sensor Station til Nord
[2] Sensor Station extended til Nord
[3] Sol sensor kablet opp til Outside Sensor Box
NL
IT
SENO

animeo SENSOR STATION. REF. 5012810C - 6/8
Ref. Article Pictures Sensor Sta-
tion
Sensor Station
extended
19001606 Outside Sensor Box 1 1
29050100 Sun Sensor 48
39001608 Wind Sensor not heated 1 1
49013807 Wind Direction Sensor - 1
59016344 Rain Sensor Ondeis 24 V DC - 1
69001611 Outside Temperature Sensor 1 1
79014303 Strain connection for roof mounting Optional Optional
89001636 Wall mounted bracket 11
99014300 Roof mounting Optional Optional
Accessories www.somfy.com/ce
Notices

animeo SENSOR STATION. REF. 5012810C - 7/8
Prima dell‘installazione leggere attentamente queste istruzioni.
Un‘installazione non corretta può causare gravi ferite. L‘installazione
deve essere eseguita da un elettricista qualificato. SOMFY non può
essere ritenuta responsabile per difetti o danneggiamenti causati
dal mancato rispetto di queste istruzioni. Conservare queste istruzioni.
Lees voor het installeren eerst deze handleiding. Een onjuiste
installatie kan de apparatuur ernstig beschadigen. Dit product
mag alleen door een deskundige aangesloten worden.
De SOMFY garantie is niet van toepassing als de aanwijzigingen
in deze handleiding genegeerd worden. Bewaar dit document
voor later gebruik.
Før installasjon, les disse instrukser. Feil installasjon kan føre til
alvorlig skade. Installasjonen skal utføres av autorisert installatør.
SOMFY’s ansvar for skader bortfaller hvis disse instruksjoner ikke
følges. Behold instruksjonene for fremtidige referanser.
Före installation, läs noggrant igenom denna manual och följ
sedan instruktionerna. En felaktig installation kan medföra livsfara.
Produkten skall installeras av behörig elektriker. SOMFY‘s åtaganden
gäller ej om installation inte utförts enligt instruktionerna.
Spara manualen för framtida bruk.
Vor Inbetriebnahme unbedingt die Sicherheitsanweisungen in
dieser Anleitung beachten. Die Haftung von SOMFY für Mängel und
Schäden ist ausgeschlossen, wenn diese auf Nichtbeachten der
Gebrauchsanweisung (falsche Installation, Fehlbedienung, etc.)
beruhen. Errichten, Prüfen und Inbetriebsetzen der Anlage darf
nur von einer Fachkraft (lt. VDE 0100) durchgeführt werden!
Schalten Sie alle zu montierenden Anschlussleitungen spannungslos!
Treffen Sie Vorkehrungen gegen unbeabsichtigtes Einschalten!
Before installation, please read and follow these instructions.
An incorrect installation could lead to serious injury. The product
must be installed by a qualified electrician. SOMFY’s liability for
defects and damages is excluded if they were caused by disregard
of the instructions. Keep these instructions for future reference.
Ennen asennusta, ole hyvä ja lue ja seuraa näitä ohjeita.
Virheellinen asennus voi aiheuttaa vakavia vaurioita. Tuotteen
tulee asentaa valtuutettu sähköasentaja. SOMFYn vastuu virheistä
ja vaurioista poistuu, jos ne ovat aiheutuneet ohjeiden vastaisesta
toiminnasta. Säilytä nämä ohjeet.
Avant la mise en œuvre, veuillez lire et suivre les instructions
de sécurité ci-jointes. Une mauvaise installation peut conduire
à de graves blessures. Le produit doit être installé par un
électricien qualifié. SOMFY ne peut être tenue responsable des
vices et des dommages occasionnés par un non respect de ces
instructions. Conservez ces instructions pour toute intervention
sur le produit.
DE
EN
FI
FR
IT
NL
NO
SE
