Sommer Cable HI-U3AV How to use

Declaration of conformity
Products with a CE symbol fulfill the EMC directive (2004/108/EC) and RoHS
directive (2011/65/EU), which were released by the EU-comission.
WEEE-notice
The WEEE (Waste Electrical and Electronic Equipment)-directive, which became
effective as European law on February 13th 2003, resulted in an all out change
in the disposal of disused electro devices. The primarily purpose of this directive
is the avoidance of electrical waste (WEEE) and at the same time the support of
recycling and other forms of recycling in order to reduce waste. The WEEE-logo on
the device and the package indicates that the device should not be disposed in the
normal household garbage. You are responsible for taking the disused electrical
and electronical devices to a respective collecting point. A separated collection and
reasonable recycling of your electrical waste helps handling the natural resources
more economical. Furthermore recycling of electrical waste is a contribution to
keep the environment and thus also the health of men. Further information about
disposal of electrical and electronical waste, recycling and the collection points
are available in local organizations, waste management enterprises, in specialized
trade and the producer of the device.
Sommer cable GmbH
Humboldtstraße 32-36, Germany
WEEE Reg.-Nr. DE57785076
Kurzanleitung
Short manual
HI-U3AV - Hybrid active Optical Cable
USB 3.0-A male > USB 3.0-A female
Sommer cable GmbH
Humboldtstraße 32-36, Germany
WEEE Reg.-Nr. DE57785076

Description
This USB cable is used to connect USB devices, such as a webcam or
a printer, to a PC or a laptop. This hybrid active optical cable is particularly thin
and can transmit signals with virtually no loss over longer distances. The
integrated Micro USB connector and the included Micro USB cable can supply
additional power. The screws and bushings at the terminals ensure a secure
connection.
Spe
• Connector:
USB 3.0 Type-A male +
USB Type Micro-B female (for power supply) >
USB 3.0 Type-A female with screw nuts
• Data transfer rate up to 5 Gbps
• Backward compatible with USB 2.0 and USB 1.1
• Fibre optical cable with very low signal degradation
• Not affected by electromagnetic interference
• Maximum output current:
30: m up to 900 mA
50m: up to 600 mA
• Cable diameter: ca. 3.7 mm
• Colour:
cable: black
connector: silver
• Length incl. connector
• Length: power cable USB Type-A > Type Micro-B ca. 30 cm
System requirements
• PC or laptop with a free USB 3.0 Type-A port
Package content
• USB 3.0 hybrid active optical cable
• USB cable for power supply
• User manual
Safety instructions
• Protect the product against moisture
• Protect the product against direct sunlight
Installation
1. Switch on your computer.
2. Connect the cable to the computer.
3. Connect the cable to the USB device.
Note
to the computer.
• If you want to connect a hub, we recommend to use a device with a separate
power supply.
• The plugs of the cable can get warm; please ensure adequate ventilation and do
not cover the connectors.
• The integrated chipset conveys USB 2.0 and USB 1.1 signals to be transmitted
via the USB 3.0 cable.
Kurzbeschreibung
Dieses USB Kabel dient zum Anschluss von USB Geräten, wie
z. B. einer Webcam oder eines Druckers, an einen PC oder ein Notebook. Dieses
aktive optische Kabel ist besonders dünn und kann Signale nahezu verlustfrei
über längere Distanzen übertragen. Über die integrierte Micro USB Buchse
und das beiliegende Micro USB Kabel kann eine zusätzliche Stromversorgung
gewährleistet werden. Die Schrauben und Buchsen an den Anschlüssen sorgen
für eine sichere Verbindung.
Technische Daten
• Anschlüsse:
USB 3.0 Typ-A Stecker +
USB Typ Micro-B Buchse (zur Stromversorgung) >
USB 3.0 Typ-A Buchse mit Muttern
• Datentransferrate bis zu 5 Gbps
• Abwärtskompatibel zu USB 2.0 und USB 1.1
• Glasfaserkabel mit sehr geringer Signaldämpfung
• K
• Maximale Stromstärke:
30m: bis zu 900 mA
50m: bis zu 600 mA
• Kabeldurchmesser: ca. 3.7 mm
• Farbe:
Kabel: schwarz
Anschlüsse: silber
• Länge inkl. Anschlüsse
• Länge: Stromkabel USB Typ A > Typ Micro-B ca. 30cm
Systemvoraussetzungen
• PC oder Notebook mit einem freien USB 3.0 Typ-A Port
Packungsinhalt
• USB 3.0 aktives optisches Kabel
• USB Kabel zur Stromversorgung
• Bedienungsanleitung
Sicherheitshinweise
• Produkt vor Feuchtigkeit schützen
• Produkt vor direkter Sonneneinstrahlung schützen
Installation
1. Schalten Sie den Computer ein.
2. Schließen Sie das Kabel an den Computer an.
3. Schließen Sie das Kabel an das USB Gerät an.
Hinweise
• Sollte die Stromversorgung nicht ausreichen, schließen Sie bitte zusätzlich das
mitgelieferte Micro USB Kabel am Computer an.
• Wenn Sie einen Hub anschließen möchten, empfehlen wir ein Gerät mit
separatem Netzteil zu verwenden.
• Die Stecker des Kabels können warm werden; bitte sorgen Sie für ausreichende
Belüftung und decken Sie die Anschlüsse nicht ab.
• Der integrierte Chipsatz passt die USB 2.0 und USB 1.1-Signale so an, dass sie
über das USB 3.0 Kabel übertragen werden können.

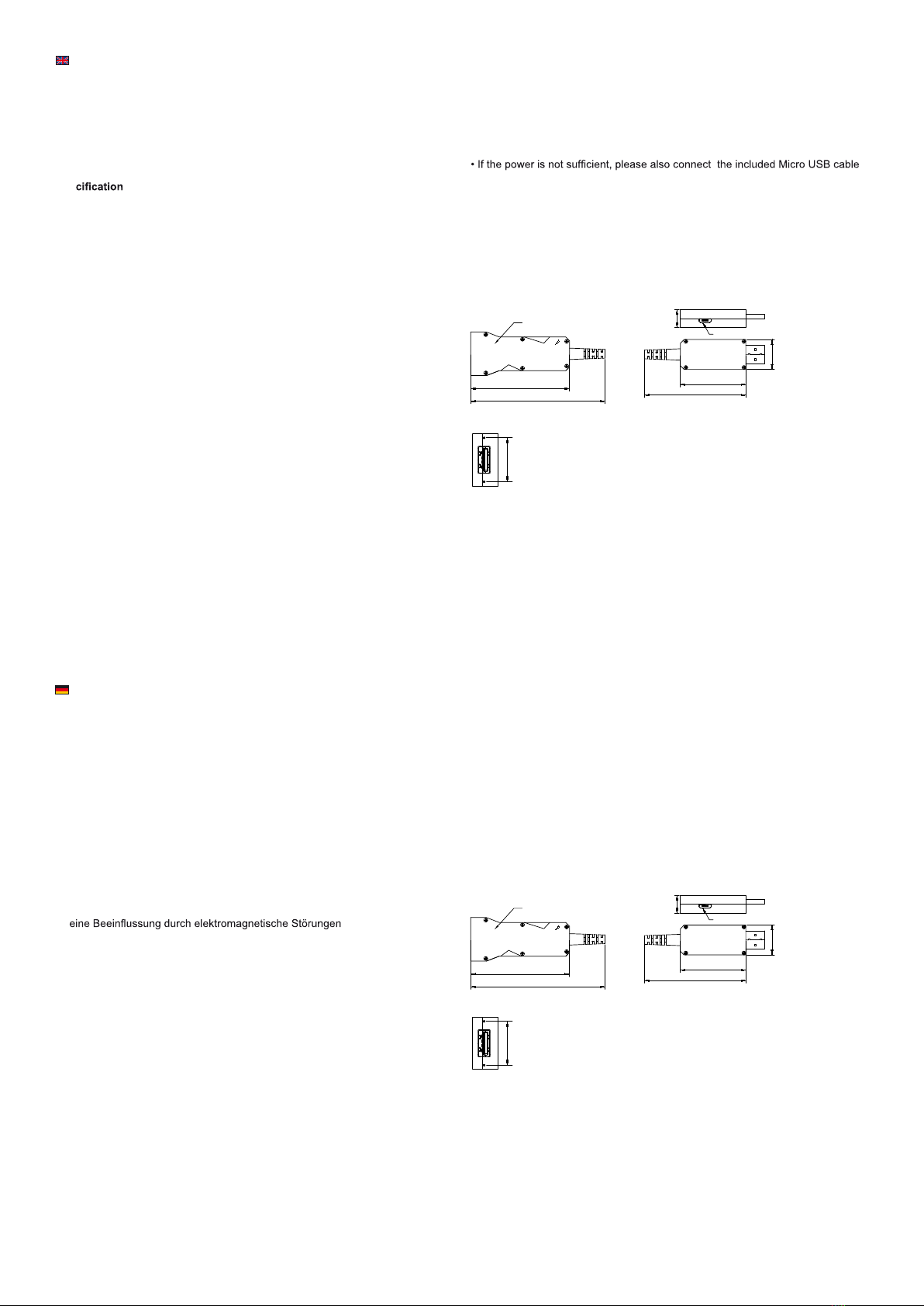

82
103
43.8
65
USB2.0 Micro B Female
USB3.0 A Female(Blue insulation),Meal housing/silver
13
19
82
103
43.8
65
USB2.0 Micro B Female
USB3.0 A Female(Blue insulation),Meal housing/silver
13
19
USB-A Female side
Screw connection M2 x 0.4
NOTE:
22
USB-A Female side
Screw connection M2 x 0.4
NOTE:
22
