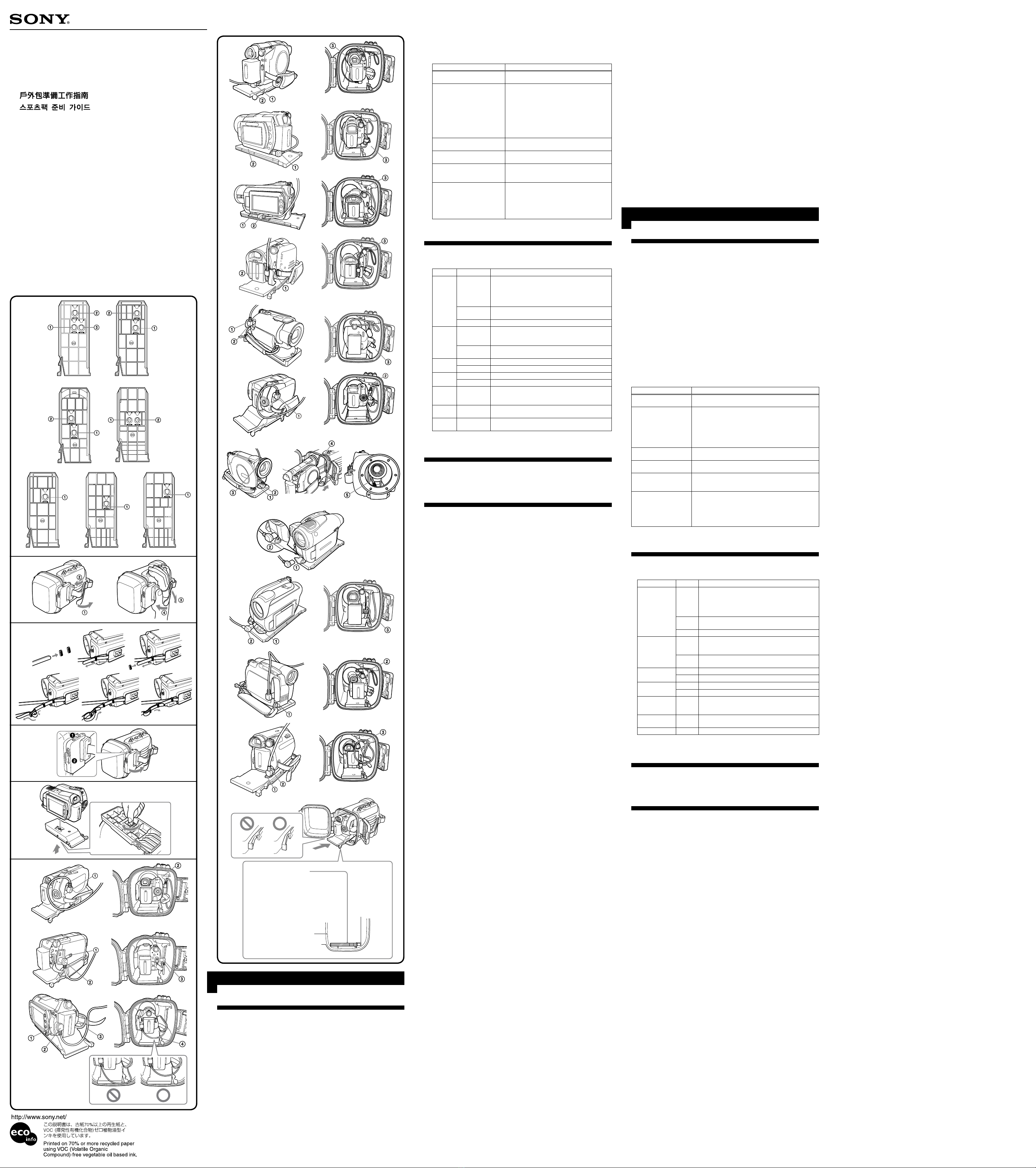

Sony SPK-HCD Operating instructions

スポーツパック準備ガイド
Sports Pack Preparation Guide
Guide de préparation du caisson
3-295-111-01(1)
SPK-HCD

1
4

1
2

5
M
B D

台座
Camera mounting shoe
Sabot de montage du caméscope
攝影機安裝極履
카메라 마운팅 슈
ガイド
Guide
Guide
導軌
가이드
ボディ
Body
Corps
包體
본체
© 2008 Sony Corporation Printed in Japan
L
K
4
反射防止リングをビデオカメラのフィルター取り付けねじに取り付け
る。
反射防止リングは、外光がスポーツパック内で反射してレンズに入るのを防ぎま
す。
反射防止リング種類 ビデオカメラ
反射防止リング（φ25）DCR-HC46/HC44/HC36/HC35/HC28/
HC27/HC26/HC24/HC23
反射防止リング（M30×φ43）
HDR-UX20/UX19/UX10/UX9,
DCR-DVD910/DVD803/DVD708/DVD703/
DVD653/DVD608/DVD602/DVD510/
DVD403/DVD308/DVD306/DVD203/
DVD202/DVD109/DVD108/DVD106/
DVD103/DVD92,
DCR-HC96/HC94/HC62/HC54/HC53/
HC52/HC51/HC48/HC47/HC45/HC38/
HC37
反射防止リング(M30×φ50) DCR-DVD810/DVD710/DVD610/DVD410/
DVD310/DVD115/DVD110
反射防止リング(M30×φ58) DCR-SR85/SR75/SR65/SR55/SR46/SR45/
SR36/SR35
反射防止リング（M30×φ62）
HDR-HC3, HDR-SR10, DCR-SR82/SR72/
SR62/SR52/SR42/SR33/SR32,
DCR-SR220/SR210
反射防止リング（M37×φ55）
HDR-SR12/SR11/SR8/SR7/SR5,
HDR-CX7/CX6,
HDR-UX7/UX5/UX3, HDR-HC9/HC7/HC5,
DCR-SR300/SR290/SR200/SR190,
DCR-DVD908/DVD808/DVD508/DVD506/
DVD408/DVD406
5
液晶画面を外側に向けて本体に閉じる。
6
フォーカス、明るさなどの調節が手動になっているときは、自動に戻す。
台座の準備
1
下の表から、お手持ちのビデオカメラに合う台座、番号を選ぶ。
台座 番号 ビデオカメラ
B
1
HDR-UX7/UX5/UX3,
DCR-DVD908/DVD808/DVD803/DVD703/
DVD653/DVD602/DVD508/DVD506/DVD408/
DVD406/DVD403/DVD203/DVD202/DVD103/
DVD92
2DCR-HC96/HC94/HC46/HC44/HC36/HC35/
HC28/HC27/HC26/HC24/HC23
3 HDR-HC3
D
1
HDR-HC9/HC7/HC5、
DCR-DVD708/DVD608/DVD308/DVD306/
DVD109/DVD108/DVD106
2DCR-HC62/HC54/HC53/HC52/HC51/HC48/
HC47/HC45/HC38/HC37
E1 DCR-SR300/SR290/SR200/SR190
2 DCR-SR82/SR72/SR62/SR52/SR42/SR33/SR32
F1 HDR-CX7/CX6
2HDR-SR8/SR7/SR5
G 1
HDR-UX20/UX19/UX10/UX9,
DCR-DVD910/DVD810/DVD710/DVD610/
DVD510/DVD410/DVD310/DVD115/DVD110
H 1 HDR-SR12/SR11/SR10,
DCR-SR220/SR210
I 1 DCR-SR85/SR75/SR65/SR55/SR46/SR45/SR36/
SR35
2
選択した番号に合わせて、三脚ネジプレートをパチンと音がするまで押
し込み取り付ける。
製品出荷時は、三脚ネジプレートは台座Hに取り付けてあります。
スポーツパックの準備
1
グリップベルトを調節する。
START/STOPボタン、テレボタン、ワイドボタン、PHOTOボタンを操作できるよ
うに位置を決め、グリップベルトを調整してください。
2
ショルダーベルトを取り付ける。
ビデオカメラを取り付ける
ビデオカメラの電源スイッチは「切（充電）」にし、スポーツパックの電源も切ってお
いてください。
ご注意
ビデオカメラ取り付け後は、スポーツパックのPOWERボタンを押してビデオカメラ
の電源も「ON/OFF」できます。
1
スポーツパックを開ける。
 ロック解除ボタンを矢印の方向にずらしたまま、オープンスライダー を
ずらしてバックルを開ける。
 リア部を開く。
2
フロントガラスにくもり止めリキッドを塗る。
スポーツパック前部のフロントガラスの内側に、付属のくもり止めリキッドを2
〜3滴たらして塗布します。さらにくもり止め効果を高めたい場合は、付属の乾
燥剤をあわせてご使用ください。詳しくは、取扱説明書の「乾燥剤について」をご
覧ください。
3
Oリング、溝および本体との接触面の砂やゴミなどをきれいに取り除き、
Oリングに薄く均一にグリスを塗る。
砂やゴミが付着したままふたを閉めると、傷が付いて浸水の原因になります。
Oリングの取り扱いかたについて、詳しくは、取扱説明書の「Oリングの取り扱い
かた」をご覧ください。
4
台座に取り付ける。
ビデオカメラ底面の三脚用ネジ穴に台座のネジ位置をあわせます。
HDR-HC3をお使いの場合は、端子カバーを開いておいてから台座に取り付けて
ください。
HDR-UX20/UX19/UX10/UX9/UX7/UX5/UX3、DCR-DVD910/DVD908/
DVD808/DVD510/DVD508/DVD506/DVD408/DVD406（*）をお使いの場合
は、端子カバーを開けて音声/リモートプラグをA/V端子、A/V OUT端子または
A/Vリモート端子へ奥までしっかり差し込みます。
この後に、台座へ取り付けてください。
付属のショルダーベルトの金具を使ってネジをしめます。
5
プラグを接続し、スポーツパックに取り付ける。
お手持ちのビデオカメラに合わせて、音声/リモートプラグをA/V端子、
A/V OUT端子またはA/Vリモート端子へ奥までしっかり差し込みます。（手順4*
のモデル以外）
スポーツパックへの取り付けは、台座をスポーツパックのフロント部内のガイド
に合わせ、台座の後部を押して、カチッとロックされるまで差し込みます。
ご注意
スポーツパックを立てた状態で台座を差し込まないでください。
台座やフロント部を傷める原因になります。ケーブルがレンズ、液晶、ビューファ
インダー、ズームレバーおよびフォトボタンにかからないようにしてください。
HDR-SR12/SR11/SR10、DCR-SR220/SR210をお使いの場合（イラスト
-5-A）
 端子カバーを開け、プラグを取り付ける（図のように、プラグから出たコードが
ビデオカメラの後ろ側へ円を描くようにする）
 スポーツパックに取り付けた後、ケーブルをビデオカメラのグリップベルト側
に軽く押し込んで整理する
HDR-SR8/SR7/SR5をお使いの場合（イラスト-5-B）
 端子カバーを開ける
 プラグを取り付ける
 スポーツパックに取り付けた後、ケーブルをビデオカメラのグリップベルト側
に整理する
HDR-CX7/CX6をお使いの場合（イラスト-5-C）
 端子カバーを開ける
 プラグを取り付ける
 ケーブルを台座の上に乗せて、スポーツパックに取り付ける
 スポーツパックに取り付けた後、ケーブルを台座から外へ落ちないように置
き、ビデオカメラのグリップベルト側に整理する
HDR-UX20/UX19/UX10/UX9、DCR-DVD910/DVD510をお使いの場合（イ
ラスト-5-D）
（手順-4で下記の操作を済ませている場合はから行います。）
 プラグを取り付ける
 台座を取り付ける
 スポーツパックに取り付けた後、ケーブルを整理する（スポーツパックのケー
ブル保持部にかける）
HDR-UX7/UX5/UX3、DCR-DVD908/DVD808/DVD508/DVD506/
DVD408/DVD406をお使いの場合（イラスト-5-E）
（手順-4で下記の操作を済ませている場合は、から行います。）
 プラグを取り付ける
 台座を取り付ける
 スポーツパックに取り付けた後、ケーブルをビデオカメラのグリップベルト側
に整理する
HDR-HC9/HC7/HC5をお使いの場合（イラスト-5-F）
 端子カバーを開ける
 プラグを取り付ける
 スポーツパックに取り付けた後、ケーブルをビデオカメラのグリップベルト側
に整理する
HDR-HC3をお使いの場合（イラスト-5-G）
 端子カバーを外側へずらす
 プラグを取り付ける
 スポーツパックに取り付けたあと、ケーブルを整理する（スポーツパックの
ケーブル保持部にかける）
DCR-SR300/SR290/SR200/SR190/SR82/SR72/SR62/SR52/SR42/SR33/
SR32をお使いの場合（イラスト-5-H）
 端子カバーを開ける
 プラグを取り付ける
 スポーツパックに取り付けた後、ケーブルを整理する（スポーツパックのケー
ブル保持部にかける）
DCR-SR85/SR75/SR65/SR55/SR46/SR45/SR36/SR35をお使いの場合（イラ
スト-5-I）
 端子カバーを開け、プラグを取り付ける（図のように、プラグから出たコードが
ビデオカメラの後ろ側へ円を描くようにする）
 スポーツパックに取り付けた後、ケーブルをビデオカメラのグリップベルト側
に軽く押し込んで整理する
DCR-DVD810/DVD710/DVD610/DVD410/DVD310/DVD115/DVD110を
お使いの場合（イラスト-5-J）
 端子カバーを開ける
 プラグを取り付ける
 ケーブルを反射防止リングのグリップベルト側のみぞへ図のようにはさむ
 ケーブルを図のようにして、台座をスポーツパックに取り付ける
取り付ける際は次のことに注意する：
ケーブルが折れ曲がっていないか
ケーブルが反射防止リングのみぞからはずれていないか
 スポーツパックに取り付けた後、ケーブルがビデオカメラのレンズにかかって
いないかを確認する


E F
A
F
E
C
G
H
準備
ご注意
以下で説明されるビデオカメラはすべての国／地域で取り扱いしているわけではあ
りません。
ビデオカメラの準備
ビデオカメラの取扱説明書もあわせてご覧ください。
1
付属品をはずす。
MCプロテクター、NDフィルター、コンバージョンレンズ、特殊フィルター、レン
ズキャップ、レンズフード、ショルダーストラップなどを取りはずしてください。
手動レンズシャッターが付いているビデオカメラをご使用のときは、レンズ
シャッターを開けてください。
2
バッテリーを取り付ける。
充分に充電してあるバッテリーを取り付けてください。
3
メディアを入れる。
お使いのビデオカメラに対応したメディアを入れます。
詳しくはビデオカメラの取扱説明書をご覧ください。
ご注意
誤消去防止つまみ、スイッチを解除し、記録できるようにしてください。
テープ、メモリースティック デュオ、ディスクおよびハードディスクの残量を
確認しておいてください。
ディスクがファイナライズされていないことを確認しておいてください。
日本語
DCR-DVD803/DVD703/DVD653/DVD602/DVD403/DVD203/DVD202/
DVD103/DVD92をお使いの場合（イラスト-5-K）
 プラグを取り付ける
 端子カバーは音声/リモートプラグの下に入れる
DCR-DVD708/DVD608/DVD308/DVD306/DVD109/DVD108/DVD106を
お使いの場合（イラスト-5-L）
 端子カバーを開ける
 プラグを取り付ける
 スポーツパックに取り付けた後、ケーブルを整理する（イラスト参照）
DCR-HC96/HC94/HC46/HC44/HC36/HC35/HC28/HC27/HC26/HC24/
HC23をお使いの場合（イラスト-5-M）
 プラグを取り付ける
 スポーツパックに取り付けたあと、ケーブルを整理する（スポーツパックの
ケーブル保持部にかける）
DCR-HC62/HC54/HC53/HC52/HC51/HC48/HC47/HC45/HC38/HC37を
お使いの場合（イラスト-5-N）
 端子カバーを開ける
 プラグを取り付ける
 スポーツパックに取り付けた後、ケーブルを整理する（スポーツパックのケー
ブル保持部にかける）
6
リア部を閉じる
リア部をしっかり押さえ、バックルがカチッとロックされるまで締めます。
ご注意
ケーブルを挟み込まないようにご注意ください。
ビデオカメラをスポーツパックに収納したとき、レンズの中心がスポーツパッ
クのフロントガラス部中心に対してずれているものもありますが、撮影などに
問題ありません。
English
Preparing
Notes
e video camera models described below may not be available in all countries/regions.
Preparing the Video Camera
For details, please refer to the operating instructions supplied with your video camera.
1Remove filter, conversion lens, lens cap, lens hood or the shoulder
strap from the video camera.
When using a video camera with a manual lens shutter, open the lens shutter.
2Install the battery pack.
Attach a fully recharged battery.
3Insert the media.
Insert a media compatible with your video camera.
For details, refer to the operating instructions supplied with your video camera.
Notes
Unlock the safety tab on the “Memory Stick Duo” and the cassette tape, and make them
possible to record images.
Be sure that the tape, “Memory Stick Duo,” disc and hard disk have enough space to record
images.
Be sure that the disc is not nalized.
4Attach the reflex prevention ring to the filter attachment screw of the
video camera.
e reex prevention ring prevents external light from being reected inside the sports
pack and entering the lens.
Reex prevention ring Video camera
Reex prevention ring
(ø 25)
DCR-HC46/HC44/HC36/HC35/HC28/HC27/HC26/
HC24/HC23
Reex prevention ring
(M30 × ø 43)
HDR-UX20/UX19/UX10/UX9,
DCR-DVD910/DVD803/DVD708/DVD703/DVD653/
DVD608/DVD602/DVD510/DVD403/DVD308/DVD306/
DVD203/DVD202/DVD109/DVD108/DVD106/DVD103/
DVD92,
DCR-HC96/HC94/HC62/HC54/HC53/HC52/HC51/
HC48/HC47/HC45/HC38/HC37
Reex prevention ring
(M30 × ø 50)
DCR-DVD810/DVD710/DVD610/DVD410/DVD310/
DVD115/DVD110
Reex prevention ring
(M30 × ø 58)
DCR-SR85/SR75/SR65/SR55/SR46/SR45/SR36/SR35
Reex prevention ring
(M30 × ø 62)
HDR-HC3, HDR-SR10, DCR-SR82/SR72/SR62/SR52/SR42/
SR33/SR32,
DCR-SR220/SR210
Reex prevention ring
(M37 × ø 55)
HDR-SR12/SR11/SR8/SR7/SR5,
HDR-CX7/CX6,
HDR-UX7/UX5/UX3, HDR-HC9/HC7/HC5,
DCR-SR300/SR290/SR200/SR190,
DCR-DVD908/DVD808/DVD508/DVD506/DVD408/
DVD406
5Turn the LCD panel over and move back to the video camera with the
LCD screen facing out.
6Set the functions, such as focusing and lightning, to AUTO.

Selecting the Camera Mounting Shoe
1Choose the mounting shoe and the number according to the table
below.
Mounting shoe Number Video camera
B
1
HDR-UX7/UX5/UX3,
DCR-DVD908/DVD808/DVD803/DVD703/
DVD653/DVD602/DVD508/DVD506/DVD408/
DVD406/DVD403/DVD203/DVD202/DVD103/
DVD92
2DCR-HC96/HC94/HC46/HC44/HC36/HC35/
HC28/HC27/HC26/HC24/HC23
3 HDR-HC3
D
1
HDR-HC9/HC7/HC5,
DCR-DVD708/DVD608/DVD308/DVD306/
DVD109/DVD108/DVD106
2DCR-HC62/HC54/HC53/HC52/HC51/HC48/HC47/
HC45/HC38/HC37
E1 DCR-SR300/SR290/SR200/SR190
2 DCR-SR82/SR72/SR62/SR52/SR42/SR33/SR32
F1 HDR-CX7/CX6
2 HDR-SR8/SR7/SR5
G 1
HDR-UX20/UX19/UX10/UX9,
DCR-DVD910/DVD810/DVD710/DVD610/DVD510/
DVD410/DVD310/DVD115/DVD110
H 1 HDR-SR12/SR11/SR10,
DCR-SR220/SR210
I 1 DCR-SR85/SR75/SR65/SR55/SR46/SR45/SR36/SR35
2Align the tripod screw plate with the chosen number on the mounting
shoe and press the tripod screw plate until it clicks into place.
e tripod screw plate is attached to the mounting shoe H when the unit is shipped
from the factory.

Preparing the Sports Pack
1Adjust the grip strap.
Holding the sports pack so that the tips of your nger can easily touch the START/
STOP button, Telephoto button, Wide button and PHOTO button, adjust its length.
2Attach the shoulder strap.
Installing the Video Camera
Turn the POWER switch of the video camera to “OFF (CHG)” and leave the power of the
sports pack turned o.
Notes
Aer installing the video camera into the sports pack, you can set the power of the video
camera to “ON” or “OFF” by pressing the POWER button of the sports pack.
1Release the buckles.
Keep sliding the unlock button in the direction of the arrow, slide the open
slider and release the buckle.
Open the rear body.
2Coat the front glass with anti-fogging lens solution.
Apply 2 to 3 drops of the anti-fogging lens solution provided onto the inside surface of
the front glass of the sports pack. To increase the anti-fogging eect, use the desiccant
supplied. For details, refer to “Desiccant” in the supplied operating instructions.
3Remove foreign materials such as dust, sand or hair from the O-ring,
the groove and any surface it touches. Then, put the grease evenly on
the O-ring.
If the body is closed with such materials present, these areas may be damaged and
water may leak in.
For details on handling the O-ring, refer to the “Handling the O-ring” in the operating
instructions.
4Attach the camera mounting shoe.
Align the screw position of the mounting shoe with the tripod screw on the bottom of
the video camera.
When using the HDR-HC3, open the jack cover before attaching the mounting shoe.
When using the HDR-UX20/UX19/UX10/UX9/UX7/UX5/UX3 or DCR-DVD910/
DVD908/DVD808/DVD510/DVD508/DVD506/DVD408/DVD406 (*), open the jack
cover and rmly insert the Audio/Remote plug into the A/V jack, A/V OUT jack or
A/V remote jack before attaching the camera mounting shoe.
Use the metal parts of shoulder strap as shown in the illustration.
5Connect the plug and install the video camera.
Depending on your video camera, rmly insert the Audio/Remote plug into the A/V
jack, A/V OUT jack or A/V remote jack. (except models marked * in step 4)
When installing the video camera into the sports pack, align the camera mounting
shoe with the guide inside the front body of the sports pack, and then push the rear of
the camera mounting shoe until it clicks into place.
Notes
Be sure to keep the sports pack horizontal when installing the camera mounting shoe.
Installing the camera mounting shoe in a vertical motion may damage the camera
mounting shoe and the front body. Be sure not to cover the lens, LCD screen, view
nder, zoom lever or photo button with the cable.
When using HDR-SR12/SR11/SR10, DCR-SR220/SR210 (See illustration -5-A)
Open the jack cover and connect the plug. (Place the cable connected to the sports
pack with the plug to the rear in a circular motion as illustrated.)
Aer installing the video camera into the sports pack, arrange the cable on the grip
belt side of the video camera by pushing it lightly.
When using HDR-SR8/SR7/SR5 (See illustration -5-B)
Open the jack cover.
Connect the plug.
Aer installing the video camera into the sports pack, arrange the cable on the grip
belt side of the video camera.
When using HDR-CX7/CX6 (See illustration -5-C)
Open the jack cover.
Connect the plug.
Put the cable on the camera mounting shoe and install the video camera into the
sports pack.


B
I
N
G H I
D
J
Aer installing the video camera into the sports pack, arrange the cable so that it
will not fall out of the camera mounting shoe. Set the cable on the grip belt side of
the video camera.
When using HDR-UX20/UX19/UX10/UX9 or DCR-DVD910/DVD510 (See
illustration -5-D)
(If you completed the following and in step -4, start from .)
Connect the plug.
Attach the camera mounting shoe to the video camera.
Aer installing the video camera into the sports pack, adjust the cable. (Hook the
cable at the cable holder.)
When using HDR-UX7/UX5/UX3 or DCR-DVD908/DVD808/DVD508/DVD506/
DVD408/DVD406 (See illustration -5-E)
(If you completed the following and in step -4, start from .)
Connect the plug.
Attach the camera mounting shoe to the video camera.
Aer installing the video camera into the sports pack, arrange the cable on the grip
belt side of the video camera.
When using HDR-HC9/HC7/HC5 (See illustration -5-F)
Open the jack cover.
Connect the plug.
Aer installing the video camera into the sports pack, arrange the cable on the grip
belt side of the video camera.
When using HDR-HC3 (See illustration -5-G)
Shi the jack cover outward.
Connect the plug.
Aer installing the video camera into the sports pack, adjust the cable. (Hook the
cable into the cable holder.)
When using DCR-SR300/SR290/SR200/SR190/SR82/SR72/SR62/SR52/SR42/
SR33/SR32 (See illustration -5-H)
Open the jack cover.
Connect the plug.
Aer installing the video camera into the sports pack, adjust the cable. (Hook the
cable at the cable holder.)
When using DCR-SR85/SR75/SR65/SR55/SR46/SR45/SR36/SR35 (See
illustration -5-I)
Open the jack cover and connect the plug. (Place the cable connected to the sports
pack with the plug to the rear in a circular motion as illustrated.)
Aer installing the video camera into the sports pack, arrange the cable on the grip
belt side of the video camera by pushing it lightly.
When using DCR-DVD810/DVD710/DVD610/DVD410/DVD310/DVD115/
DVD110 (See illustration -5-J)
Open the jack cover.
Connect the plug.
Clip the cable with the groove of the reex prevention ring on the grip belt side as
illustrated.
Place the cable as illustrated and attach the camera mounting shoe to the sports
pack.
Notes on attachment:
Do not bend the cable.
Be sure that the cable has not come o the groove of the reex prevention ring.
Aer installing the video camera into the sports pack, be sure that the cable is not
interfering with the lens of the video camera.
When using DCR-DVD803/DVD703/DVD653/DVD602/DVD403/DVD203/
DVD202/DVD103/DVD92 (See illustration -5-K)
Connect the plug.
Insert the jack cover under the bottom of the Audio/Remote plug.
When using DCR-DVD708/DVD608/DVD308/DVD306/DVD109/DVD108/
DVD106 (See illustration -5-L)
Open the jack cover.
Connect the plug.
Aer installing the video camera into the sports pack, adjust the cable.
(See illustration)
When using DCR-HC96/HC94/HC46/HC44/HC36/HC35/HC28/HC27/HC26/
HC24/HC23 (See illustration -5-M)
Connect the plug.
Aer installing the video camera into the sports pack, adjust the cable. (Hook the
cable into the cable holder.)
When using the DCR-HC62/HC54/HC53/HC52/HC51/HC48/HC47/HC45/HC38/
HC37 (See illustration -5-N)
Open the jack cover.
Connect the plug.
Aer installing the video camera into the sports pack, adjust the cable. (Hook the
cable at the cable holder.)
6Close the rear body.
Press the rear body shut, and fasten the buckles until they click in place.
Notes
Be careful not to pinch the cables when closing the rear body.
Although the center of the lens of some video camera models may be out of line
with the center of the front glass of the sports pack when installed, this will not
cause any problems when recording.





Français
Préparation
Remarques
Il est possible que les modèles de caméscopes décrits ci-dessous ne soient pas disponibles
dans tous les pays/régions.
Préparation du caméscope
Pour plus d’informations, reportez-vous au mode d’emploi fourni avec le caméscope.
1Retirez le filtre, le convertisseur, le capuchon d’objectif, le pare-soleil
ou la bandoulière du caméscope.
Lors de l’utilisation d’un caméscope doté d’un obturateur d’objectif manuel, ouvrez ce
dernier.
2Installez la batterie.
Placez une batterie entièrement rechargée.
3Introduisez le support.
Insérez un support compatible avec votre caméscope.
Pour plus d’informations, reportez-vous au mode d’emploi fourni avec le caméscope.
Remarques
Déverrouillez le taquet de sécurité du « Memory Stick Duo » et de la cassette pour
permettre l’enregistrement d’images.
Assurez-vous que l’espace sur la cassette, le « Memory Stick Duo » et le disque dur est
susant pour l’enregistrement.
Vériez que le disque n’est pas nalisé.
4Fixez la bague antireflet sur le filetage du filtre du caméscope.
La bague antireet évite que la lumière extérieure ne soit rééchie dans le caisson et ne
pénètre dans l’objectif.
Bague antireet Caméscope
Bague antireet
(ø 25)
DCR-HC46/HC44/HC36/HC35/HC28/HC27/HC26/
HC24/HC23
Bague antireet
(M30 × ø 43)
HDR-UX20/UX19/UX10/UX9,
DCR-DVD910/DVD803/DVD708/DVD703/DVD653/
DVD608/DVD602/DVD510/DVD403/DVD308/DVD306/
DVD203/DVD202/DVD109/DVD108/DVD106/DVD103/
DVD92,
DCR-HC96/HC94/HC62/HC54/HC53/HC52/HC51/
HC48/HC47/HC45/HC38/HC37
Bague antireet
(M30 × ø 50)
DCR-DVD810/DVD710/DVD610/DVD410/DVD310/
DVD115/DVD110
Bague antireet
(M30 × ø 58)
DCR-SR85/SR75/SR65/SR55/SR46/SR45/SR36/SR35
Bague antireet
(M30 × ø 62)
HDR-HC3, HDR-SR10, DCR-SR82/SR72/SR62/SR52/SR42/
SR33/SR32,
DCR-SR220/SR210
Bague antireet
(M37 × ø 55)
HDR-SR12/SR11/SR8/SR7/SR5,
HDR-CX7/CX6,
HDR-UX7/UX5/UX3, HDR-HC9/HC7/HC5,
DCR-SR300/SR290/SR200/SR190,
DCR-DVD908/DVD808/DVD508/DVD506/DVD408/
DVD406
5Retournez le panneau de l’écran LCD et rabattez-le contre le
caméscope avec l’écran LCD tourné vers l’extérieur.
6Réglez les fonctions telles que la mise au point et l’éclairage sur
AUTO.
Sélection du sabot de montage du caméscope
1Choisissez le sabot de montage et le numéro en vous reportant au
tableau suivant.
Sabot Numéro Caméscope
B
1
HDR-UX7/UX5/UX3,
DCR-DVD908/DVD808/DVD803/DVD703/
DVD653/DVD602/DVD508/DVD506/DVD408/
DVD406/DVD403/DVD203/DVD202/DVD103/
DVD92
2DCR-HC96/HC94/HC46/HC44/HC36/HC35/
HC28/HC27/HC26/HC24/HC23
3 HDR-HC3
D
1
HDR-HC9/HC7/HC5,
DCR-DVD708/DVD608/DVD308/DVD306/
DVD109/DVD108/DVD106
2DCR-HC62/HC54/HC53/HC52/HC51/HC48/HC47/
HC45/HC38/HC37
E1 DCR-SR300/SR290/SR200/SR190
2 DCR-SR82/SR72/SR62/SR52/SR42/SR33/SR32
F1 HDR-CX7/CX6
2 HDR-SR8/SR7/SR5
G 1
HDR-UX20/UX19/UX10/UX9,
DCR-DVD910/DVD810/DVD710/DVD610/DVD510/
DVD410/DVD310/DVD115/DVD110
H 1 HDR-SR12/SR11/SR10,
DCR-SR220/SR210
I 1 DCR-SR85/SR75/SR65/SR55/SR46/SR45/SR36/SR35
2Alignez la plaque de fixation avec le numéro choisi sur le sabot,
puis exercez une pression jusqu’à ce qu’elle s’encliquette dans son
logement.
La plaque de xation du trépied est xée sur le sabot de montage H en usine.
Préparation du caisson
1Réglez la sangle.
Tenez le caisson de telle sorte que le bout de vos doigts puisse facilement atteindre
les touches START/STOP, Télé, Grand angle et PHOTO, puis réglez la longueur de la
sangle.
2Fixez la bandoulière.
Installation du caméscope
Mettez le commutateur POWER du caméscope en position « OFF (CHG) » et laissez le
commutateur d’alimentation du caisson sur « OFF ».
Remarques
Après avoir installé le caméscope dans le caisson, vous pouvez régler l’alimentation du
caméscope sur « ON » ou « OFF » en appuyant sur la touche POWER du caisson.
1Relâchez les boucles.
Maintenez le bouton de déverrouillage dans le sens de la flèche, tirez sur le
fermoir et relâchez la boucle.
Ouvrez la partie arrière du caisson.
2Appliquez du liquide anti-buée sur le verre avant du caisson.
Appliquez 2 ou 3 gouttes de liquide anti-buée fourni sur la face interne du verre avant
du caisson. An d’augmenter l’eet anti-buée, utilisez le dessicatif fourni. Pour plus de
détails, reportez-vous à la section « Dessicatif » dans mode d’emploi fourni.
3Enlevez les matières étrangères, telles que la poussière, le sable ou
les cheveux, du joint torique, de la rainure et de toute surface en
contact. Graissez uniformément le joint torique.
Si vous fermez le caisson sans ce nettoyage préalable, ces éléments risquent d’être
endommagés et de laisser l’eau s’inltrer.
Pour plus d’informations sur l’entretien du joint torique, reportez-vous à la section
« Entretien du joint torique » du mode d’emploi.
4Fixez le sabot de montage du caméscope.
Alignez le logement à vis du sabot avec la vis du trépied située sous le caméscope.
Lors de l’utilisation du modèle HDR-HC3, ouvrez le cache de la prise avant de xer le
sabot de montage.
Lors de l’utilisation des modèles HDR-UX20/UX19/UX10/UX9/UX7/UX5/UX3 ou
DCR-DVD910/DVD908/DVD808/DVD510/DVD508/DVD506/DVD408/DVD406
(*), ouvrez le cache de la prise et insérez fermement la che Audio/Télécommande dans
la prise A/V, la prise A/V OUT ou la prise de télécommande A/V avant de xer le sabot
de montage.
Utilisez les pièces métalliques de la bandoulière comme indiqué dans l’illustration.
5Raccordez la fiche et installez le caméscope.
Insérez fermement la che Audio/Télécommande dans la prise A/V, A/V OUT ou la
prise de télécommande A/V, selon votre caméscope. (A l’exception des modèles repérés
par * à l’étape 4)
Lorsque vous installez le caméscope dans le caisson, alignez le sabot du caméscope
avec le guide se trouvant dans la partie avant du caisson, puis poussez l’arrière du sabot
jusqu’à ce qu’il s’encliquette.
Remarques
Veillez à tenir le caisson à l’horizontale lorsque vous installez le sabot de montage.
Si vous installez le sabot de montage à la verticale, le sabot de montage et la partie avant
du caisson risquent d’être endommagés. Veillez à ne pas masquer l’objectif, l’écran LCD,
le viseur, le levier du zoom ou la touche photo avec le câble.
Lors de l’utilisation des modèles HDR-SR12/SR11/SR10, DCR-SR220/SR210 (voir
l’illustration -5-A)
Ouvrez le cache de la prise et raccordez la che. (Placez le câble raccordé au caisson
avec la che vers l’arrière, en formant un mouvement circulaire, comme indiqué
dans l’illustration.)
Après avoir installé le caméscope dans le caisson, rangez le câble du côté de la
poignée du caméscope en le poussant doucement.
Lors de l’utilisation des modèles HDR-SR8/SR7/SR5 (voir l’illustration -5-B)
Ouvrez le cache de la prise.
Raccordez la che.
Après avoir installé le caméscope dans le caisson, rangez le câble du côté de la
poignée du caméscope.
Lors de l’utilisation des modèles HDR-CX7/CX6 (voir l’illustration -5-C)
Ouvrez le cache de la prise.
Raccordez la che.
Placez le câble sur le sabot de montage du caméscope et installez le caméscope dans
le caisson.
Après avoir installé le caméscope dans le caisson, ajustez le câble an qu’il ne tombe
pas du sabot de montage du caméscope. Rangez le câble du côté de la poignée du
caméscope.
Lors de l’utilisation des modèles HDR-UX20/UX19/UX10/UX9 ou DCR-DVD910/
DVD510 (voir l’illustration -5-D)
(Si vous avez terminé les opérations et de l’étape -4, commencez à
partir de l’opération .)
Raccordez la che.
Fixez le sabot de montage sur le caméscope.
Après avoir installé le caméscope dans le caisson, ajustez le câble. (Accrochez le
câble au support de câble.)
Lors de l’utilisation des modèles HDR-UX7/UX5/UX3 ou DCR-DVD908/DVD808/
DVD508/DVD506/DVD408/DVD406 (voir l’illustration -5-E)
(Si vous avez terminé les opérations et de l’étape -4, commencez à
partir de l’opération .)
Raccordez la che.
Fixez le sabot de montage sur le caméscope.
Après avoir installé le caméscope dans le caisson, rangez le câble du côté de la
poignée du caméscope.
Lors de l’utilisation des modèles HDR-HC9/HC7/HC5 (voir l’illustration -5-F)
Ouvrez le cache de la prise.
Raccordez la che.
Après avoir installé le caméscope dans le caisson, rangez le câble du côté de la
poignée du caméscope.
Lors de l’utilisation du modèle HDR-HC3 (Voir l’illustration -5-G)
Poussez le cache de la prise vers l’extérieur.
Raccordez la che.
Après avoir installé le caméscope dans le caisson, ajustez le câble. (Accrochez le
câble dans le support de câble.)
Lors de l’utilisation des modèles DCR-SR300/SR290/SR200/SR190/SR82/SR72/
SR62/SR52/SR42/SR33/SR32 (voir l’illustration -5-H)

Ouvrez le cache de la prise.
Raccordez la che.
Après avoir installé le caméscope dans le caisson, ajustez le câble. (Accrochez le
câble dans le support de câble.)
Lors de l’utilisation des modèles DCR-SR85/SR75/SR65/SR55/SR46/SR45/SR36/
SR35 (voir l’illustration -5-I)

Ouvrez le cache de la prise et raccordez la che. (Placez le câble raccordé au caisson
avec la che vers l’arrière, en formant un mouvement circulaire, comme indiqué
dans l’illustration.)
Après avoir installé le caméscope dans le caisson, rangez le câble du côté de la
poignée du caméscope en le poussant doucement.
Lors de l’utilisation des modèles DCR-DVD810/DVD710/DVD610/DVD410/
DVD310/DVD115/DVD110 (voir l’illustration -5-J)

Ouvrez le cache de la prise.
Raccordez la che.

Fixez le câble avec la rainure de la bague antireet sur la poignée comme indiqué
dans l’illustration.

Placez le câble comme indiqué dans l’illustration et xez le sabot de montage du
caméscope sur le caisson.
Remarques concernant la xation :
Ne pliez pas trop le câble.
Veillez à ce que le câble ne sorte pas de la rainure de la bague antireet.

Après avoir installé le caméscope dans le caisson, veillez à ce que le câble ne masque
pas l’objectif du caméscope.
Lors de l’utilisation des modèles DCR-DVD803/DVD703/DVD653/DVD602/
DVD403/DVD203/DVD202/DVD103/DVD92 (Voir l’illustration -5-K)

Raccordez la che.

Insérez le cache de la prise sous la che Audio/Remote.
Lors de l’utilisation des modèles DCR-DVD708/DVD608/DVD308/DVD306/
DVD109/DVD108/DVD106 (voir l’illustration -5-L)
Ouvrez le cache de la prise.
Raccordez la che.
Après avoir installé le caméscope dans le caisson, ajustez le câble. (voir l’illustration)
Lors de l’utilisation des modèles DCR-HC96/HC94/HC46/HC44/HC36/HC35/
HC28/HC27/HC26/HC24/HC23 (voir l’illustration -5-M)
Raccordez la che.
Après avoir installé le caméscope dans le caisson, ajustez le câble. (Accrochez le
câble dans le support de câble.)
Lors de l’utilisation des modèles DCR-HC62/HC54/HC53/HC52/HC51/HC48/
HC47/HC45/HC38/HC37 (voir l’illustration -5-N)
Ouvrez le cache de la prise.
Raccordez la che.
Après avoir installé le caméscope dans le caisson, ajustez le câble. (Accrochez le
câble dans le support de câble.)
6Fermez la partie arrière du caisson.
Appuyez sur la partie arrière du caisson pour le refermer et serrez les boucles jusqu’à ce
qu’elles s’encliquettent.
Remarques
Veillez à ne pas coincer les câbles lorsque vous fermez la partie arrière du caisson.
Lorsque le caméscope est dans le caisson, l’objectif peut être décentré par rapport à
la vitre avant du caisson. L’enregistrement s’eectue toutefois sans problème.




中文（繁）
準備工作
註︰
並非所有國家 / 地區均有下述攝影機型號銷售。
準備攝影機
有關詳情，請參閱攝影機附帶的操作說明書。
1從攝影機上拆下濾鏡、轉換鏡頭、鏡頭蓋、鏡頭遮光罩或肩帶。
當使用帶有手動鏡頭快門的攝影機時，請打開鏡頭快門。
2安裝電池組。
請安裝完全充滿電的電池。
3插入介質。
請插入與攝影機相容的介質。
有關詳情，請參閱攝影機附帶的操作說明書。
註︰
解開“Memory Stick Duo”和磁帶上的安全小翼，使其能夠錄製影像。
請確保磁帶、“Memory Stick Duo”、光盤和硬盤有足夠的空間來錄製影像。
請確認該光盤沒有被終結。
4把防反射環安裝到攝影機的濾鏡固定螺絲上。
防反射環可以防止外部光線在戶外包內被反射並進入鏡頭。
防反射環 攝影機型號
防反射環 (ø25) DCR-HC46/HC44/HC36/HC35/HC28/HC27/HC26/
HC24/HC23
防反射環 (M30×ø43)
HDR-UX20/UX19/UX10/UX9,
DCR-DVD910/DVD803/DVD708/DVD703/DVD653/DVD608/
DVD602/DVD510/DVD403/DVD308/DVD306/DVD203/
DVD202/DVD109/DVD108/DVD106/DVD103/DVD92,
DCR-HC96/HC94/HC62/HC54/HC53/HC52/HC51/HC48/
HC47/HC45/HC38/HC37
防反射環 (M30×ø50) DCR-DVD810/DVD710/DVD610/DVD410/DVD310/DVD115/
DVD110
防反射環 (M30×ø58) DCR-SR85/SR75/SR65/SR55/SR46/SR45/SR36/SR35
防反射環 (M30×ø62)
HDR-HC3, HDR-SR10,
DCR-SR82/SR72/SR62/SR52/SR42/SR33/SR32,
DCR-SR220/SR210
防反射環 (M37×ø55)
HDR-SR12/SR11/SR8/SR7/SR5,
HDR-CX7/CX6,
HDR-UX7/UX5/UX3, HDR-HC9/HC7/HC5,
DCR-SR300/SR290/SR200/SR190,
DCR-DVD908/DVD808/DVD508/DVD506/DVD408/DVD406
5請反轉液晶顯示器面板使其背向攝影機，而使液晶顯示屏面朝外。
6把調焦和閃光等功能設定於 AUTO（自動）。
選擇攝影機安裝極履
1根據下表來選擇極履和號碼。
安裝極履 號碼 攝影機型號
B
1
HDR-UX7/UX5/UX3,
DCR-DVD908/DVD808/DVD803/DVD703/
DVD653/DVD602/DVD508/DVD506/DVD408/
DVD406/DVD403/DVD203/DVD202/DVD103/
DVD92
2DCR-HC96/HC94/HC46/HC44/HC36/HC35/
HC28/HC27/HC26/HC24/HC23
3 HDR-HC3
D
1
HDR-HC9/HC7/HC5,
DCR-DVD708/DVD608/DVD308/DVD306/
DVD109/DVD108/DVD106
2DCR-HC62/HC54/HC53/HC52/HC51/HC48/HC47/HC45/
HC38/HC37
E1 DCR-SR300/SR290/SR200/SR190
2 DCR-SR82/SR72/SR62/SR52/SR42/SR33/SR32
F1 HDR-CX7/CX6
2 HDR-SR8/SR7/SR5
G 1
HDR-UX20/UX19/UX10/UX9,
DCR-DVD910/DVD810/DVD710/DVD610/DVD510/
DVD410/DVD310/DVD115/DVD110
H 1 HDR-SR12/SR11/SR10,
DCR-SR220/SR210
I 1 DCR-SR85/SR75/SR65/SR55/SR46/SR45/SR36/SR35
2把三角架螺旋盤和安裝極履上所選的號碼對齊，按壓三角架旋盤，直
至聽到“哢嗒”就位聲。
出廠時，三角架螺旋盤已安裝到安裝極履 H 上。
準備戶外包
1調整腕帶。
握住戶外包以便指尖能觸到 START/STOP 按鈕、Telephoto（遠攝）按鈕、Wide
（廣角）按鈕和 PHOTO 按鈕，調節其長度。
2裝上肩帶。
安裝攝影機
將攝影機的 POWER（電源）開關轉到“OFF(CHG)”，並關閉戶外包的電源。
註︰
把攝影機裝進戶外包後，按戶外包的 POWER 按鈕便可將攝影機的電源設為“ON”
或“OFF”。
1解開扣環。
 滑動解鎖按鈕 按照箭頭方向滑動打開的滑塊 解開扣環。
 打開後包體。
2用鏡頭防霧液塗抹前玻璃窗。
在戶外包前玻璃內表面滴上 2 到 3 滴附帶的鏡頭防霧液。使用附帶的乾燥劑可
提高防霧效果。有關詳情，請參閱附帶的操作說明書中“乾燥劑”部分。
3清除外來雜物，像防水密封墊上面、槽溝和任何結合面上粘附的塵埃、
沙粒或毛髮。然後在防水密封墊上均勻塗上一層潤滑脂。
如果讓機身夾有雜物關上，便可能損壞該處併發生漏水。
有關使用防水密封墊的詳情，請參閱操作說明書的“防水密封墊使用須知”。
4安裝攝影機的安裝極履。
把安裝極履的螺絲位置和攝影機底部的三角架螺絲對齊。
當使用 HDR-HC3 型號時，請打開插孔蓋，然後安裝極履。
當使用 HDR-UX20/UX19/UX10/UX9/UX7/UX5/UX3 或 DCR-DVD910/DVD908/DVD808/
DVD510/DVD508/DVD506/DVD408/DVD406(*) 型號時，請打開插孔蓋，並把音頻 /
遙控器插頭牢牢地插入 A/V 插孔、A/V OUT 插孔或 A/V 遙控器插孔，然後安裝攝
影機安裝極履。
如圖所示，請使用肩帶上的金屬部件。
5將插頭連接到攝影機的各個插孔。
根據您的攝影機，把音頻 / 遙控器插頭牢固地插入 A/V 插孔、A/V OUT 插孔或
A/V 遙控器插孔。（步驟 4 中標有 *的型號除外）
當把攝影機裝進戶外包時，請把攝影機安裝極履和戶外包的前包體內側對齊，
然後推攝影機安裝極履的後部，直到聽到“哢嗒”就位聲。
註︰
安裝攝影機的安裝極履時，請確保戶外包保持水平狀態。
如果垂直狀態下安裝攝影機的安裝極履，可能會損壞攝影機的安裝極履和前包
體。確保導線不要遮蓋鏡頭、液晶顯示屏、取景器、變焦杆或 PHOTO 按鈕。
當使用 HDR-SR12/SR11/SR10、DCR-SR220/SR210 型號時（如圖 -5-A 所示）
 打開插孔蓋並連接插頭。（放置連接到戶外包的導線，使插頭環繞到後面，如
圖所示。）
 把攝影機裝進戶外包後，輕輕推動攝影機腕帶側的導線將其排列好。
當使用 HDR-SR8/SR7/SR5 型號時（如圖 -5-B 所示）
 打開插孔蓋。
 連接插頭。
 把攝影機裝進戶外包後，調整攝影機腕帶側的導線。
當使用 HDR-CX7/CX6 型號時（如圖 -5-C 所示）
 打開插孔蓋。
 連接插頭。
 把導線置於攝影機安裝極履上，然後把攝影機裝進戶外包。
 把攝影機裝進戶外包後，調整導線，使其不會從攝影機安裝極履跌落。把導
線固定到攝影機的腕帶上。
當使用 HDR-UX20/UX19/UX10/UX9 或 DCR-DVD910/DVD510 型號時（如圖 -5-D
所示）
（如果以下 和已經在步驟 -4 中完成，則從 開始執行。）
 連接插頭。
 把攝影機安裝極履安裝到攝影機。
 把攝影機裝進戶外包後，調整導線。（把導線固定到線夾上。）
當使用 HDR-UX7/UX5/UX3 或 DCR-DVD908/DVD808/DVD508/DVD506/DVD408/DVD406
型號時（如圖 -5-E 所示 )
（如果以下 和已經在步驟 -4 中完成，則從 開始執行。）
 連接插頭。
 把攝影機安裝極履安裝到攝影機。
 把攝影機裝進戶外包後，調整攝影機腕帶側的導線。
當使用 HDR-HC9/HC7/HC5 型號時（如圖 -5-F 所示）
 打開插孔蓋。
 連接插頭。
 把攝影機裝進戶外包後，調整攝影機腕帶側的導線。
當使用 HDR-HC3 型號時（如圖 -5-G 所示）
 打開插孔外蓋。
 連接插頭。
 把攝影機裝進戶外包後，調整導線。（把導線固定到線夾上。）
當使用 DCR-SR300/SR290/SR200/SR190/SR82/SR72/SR62/SR52/SR42/SR33/SR32
型號時（如圖 -5-H 所示）
 打開插孔蓋。
 連接插頭。
 把攝影機裝進戶外包後，調整導線。（把導線固定到線夾上。）
當使用 DCR-SR85/SR75/SR65/SR55/SR46/SR45/SR36/SR35 型號時（如圖 -5-I
所示）
 打開插孔蓋並連接插頭。（放置連接到戶外包的導線，使插頭環繞到後面，如
圖所示。）
 把攝影機裝進戶外包後，輕輕推動攝影機腕帶側的導線將其排列好。
當使用 DCR-DVD810/DVD710/DVD610/DVD410/DVD310/DVD115/DVD110 型號時（如
圖-5-J 所示）
 打開插孔蓋。
 連接插頭。
 用腕帶側防反射環的凹槽夾住導線，如圖所示。
 按照圖示放置導線，然後把攝影機安裝極履安裝到戶外包。
安裝時請注意︰
不要彎曲導線。
確認導線未從防反射環的凹槽中脫落。
 把攝影機裝進戶外包後，確認導線不會妨礙攝影機的鏡頭。
當使用 DCR-DVD803/DVD703/DVD653/DVD602/DVD403/DVD203/DVD202/DVD103/
DVD92 型號時（如圖 -5-K 所示）
 連接插頭。
 把插孔蓋插入音頻 / 遙控器插頭的底部。
當使用 DCR-DVD708/DVD608/DVD308/DVD306/DVD109/DVD108/DVD106 型號時（如
圖-5-L 所示）
 打開插孔蓋。
 連接插頭。
 把攝影機裝進戶外包後，調整導線。（如圖所示。）
當使用 DCR-HC96/HC94/HC46/HC44/HC36/HC35/HC28/HC27/HC26/HC24/HC23 型號
時（如圖 -5-M 所示）
 連接插頭。
 把攝影機裝進戶外包後，調整導線。（把導線固定到線夾上。）
當使用 DCR-HC62/HC54/HC53/HC52/HC51/HC48/HC47/HC45/HC38/HC37型號時（如
圖-5-N 所示）
 打開插孔蓋。
 連接插頭。
 把攝影機裝進戶外包後，調整導線。（把導線固定到線夾上。）
6關上後包體
關緊後包體，並扣緊扣環直至聽到“哢嗒”就位聲。
註︰
關後包體時，小心不要夾住導線。
某些型號的攝像機的鏡頭中心在安裝時可能會相對戶外包的前玻璃窗的中心
發生位移。但這在攝像時不會產生任何問題。




한국어
준비하기
주의점
다음에 나타낸 비디오 카메라 모델은 일부 나라/지역에서는 시판되지 않습니다.
비디오 카메라 준비하기
자세한 내용은 사용 중인 비디오 카메라에 부속된 사용설명서를 참조하여 주십시오.
1비디오 카메라에서 필터, 컨버전 렌즈, 렌즈 캡, 렌즈 후드, 어깨 끈 등을
분리합니다.
수동 렌즈 셔터를 사용해서 비디오 카메라를 사용하는 경우에는 렌즈 셔터를 열어
주십시오.
2배터리팩을 장착합니다.
만충전한 배터리팩을 장착하여 주십시오.
3미디어를 넣습니다.
사용 중인 비디오 카메라에 대응하는 미디어를 넣어 주십시오.
자세한 내용은 비디오 카메라에 부속된 사용설명서를 참조하여 주십시오.
주의점
Memory Stick Duo와 비디오 테이프의 쓰기금지 탭 잠금을 해제해서 이미지를
기록할 수 있는 상태로 해 놓습니다.
테이프, Memory Stick Duo, 디스크, 하드디스크에 이미지를 기록할 수 있는
충분한 용량이 있는지 확인하여 주십시오.
디스크가 파이널라이즈 되지 않았음을 확인하여 주십시오.
4반사 방지 링을 비디오 카메라의 필터 장착 나사에 장착합니다.
반사 방지 링은 외부의 빛이 스포츠팩 내부로 반사되어 렌즈로 들어오는 것을
방지합니다.
반사 방지 링 비디오 카메라
반사 방지 링
(ø25)
DCR-HC46/HC44/HC36/HC35/HC28/HC27/
HC26/HC24/HC23
반사 방지 링
(M30 × ø 43)
HDR-UX20/UX19/UX10/UX9,
DCR-DVD910/DVD803/DVD708/DVD703/
DVD653/DVD608/DVD602/DVD510/DVD403/
DVD308/DVD306/DVD203/DVD202/DVD109/
DVD108/DVD106/DVD103/DVD92,
DCR-HC96/HC94/HC62/HC54/HC53/HC52/
HC51/HC48/HC47/HC45/HC38/HC37
반사 방지 링
(M30 × ø 50)
DCR-DVD810/DVD710/DVD610/DVD410/
DVD310/DVD115/DVD110
반사 방지 링
(M30 × ø 58)
DCR-SR85/SR75/SR65/SR55/SR46/SR45/SR36/
SR35
반사 방지 링
(M30 × ø 62)
HDR-HC3, HDR-SR10, DCR-SR82/SR72/SR62/
SR52/SR42/SR33/SR32,
DCR-SR220/SR210
반사 방지 링
(M37 × ø 55)
HDR-SR12/SR11/SR8/SR7/SR5,
HDR-CX7/CX6,
HDR-UX7/UX5/UX3, HDR-HC9/HC7/HC5,
DCR-SR300/SR290/SR200/SR190,
DCR-DVD908/DVD808/DVD508/DVD506/
DVD408/DVD406
5LCD 패널을 반대로 돌려서 LCD 화면이 바깥쪽을 향하도록 비디오
카메라 쪽에 되돌려 놓습니다.
6초점이나 조명 등의 기능을 AUTO로 설정합니다.
 카메라 마운팅 슈 선택하기
1다음 표에서 마운팅 슈와 번호를 선택합니다.
마운팅 슈 번호 비디오 카메라
B
1
HDR-UX7/UX5/UX3,
DCR-DVD908/DVD808/DVD803/DVD703/
DVD653/DVD602/DVD508/DVD506/DVD408/
DVD406/DVD403/DVD203/DVD202/DVD103/
DVD92
2DCR-HC96/HC94/HC46/HC44/HC36/HC35/
HC28/HC27/HC26/HC24/HC23
3 HDR-HC3
D
1
HDR-HC9/HC7/HC5,
DCR-DVD708/DVD608/DVD308/DVD306/
DVD109/DVD108/DVD106
2DCR-HC62/HC54/HC53/HC52/HC51/HC48/
HC47/HC45/HC38/HC37
E
1 DCR-SR300/SR290/SR200/SR190
2DCR-SR82/SR72/SR62/SR52/SR42/SR33/
SR32
F1 HDR-CX7/CX6
2 HDR-SR8/SR7/SR5
G 1
HDR-UX20/UX19/UX10/UX9,
DCR-DVD910/DVD810/DVD710/DVD610/
DVD510/DVD410/DVD310/DVD115/DVD110
H 1 HDR-SR12/SR11/SR10,
DCR-SR220/SR210
I 1 DCR-SR85/SR75/SR65/SR55/SR46/SR45/
SR36/SR35
2삼각대 나사 플레이트를 마운팅 슈의 선택한 번호에 맞추고, 들어가는
소리가 날 때까지 삼각대 나사 플레이트를 누릅니다.
공장 출하 시 삼각대 나사 플레이트는 마운팅 슈 H에 장착되어 있습니다.
 스포츠팩 준비하기
1그립 스트랩을 조절합니다.
START/STOP 버튼, Telephoto 버튼, Wide 버튼, PHOTO 버튼을 손가락으로
조작하기 쉽도록 스포츠팩을 잡고, 그립 스트랩의 길이를 조절하여 주십시오.
2어깨 끈을 장착합니다.
 비디오 카메라 장착하기
비디오 카메라의 POWER 스위치를 OFF(CHG)로 돌리고 스포츠팩의 전원을 꺼
놓습니다.
주의점
스포츠팩에 비디오 카메라를 장착한 후는 스포츠팩의 POWER 버튼을 누르고 비디오
카메라의 전원을 ON 및 OFF로 설정할 수 있습니다.
1버클을 풉니다.
잠금 해제 버튼 을 화살표 방향으로 민 채 오픈 슬라이더 를 밀어서 버클을
풉니다.
뒷면 본체를 엽니다.
2앞 유리에 습기 방지 렌즈 용액을 바릅니다.
부속된 습기 방지 렌즈 용액 2, 3방울을 스포츠팩의 앞 유리 안쪽에 바릅니다. 습기
방지 효과를 높일 수 있도록 부속된 건조제를 사용하여 주십시오. 자세한 내용은
부속된 사용설명서의 건조제를 참조하여 주십시오.
3O링이나 홈 및 그 밖의 접촉면에서 먼지나 모래, 머리카락 등의 이물질을
제거합니다. 그리고 O링에 그리스를 고르게 펴 바릅니다.
이물질을 제거 하지 않고 본체를 닫 으면 그 부분이 손상되고 물 이 샐 염려가
있습니다.
O링의 자세한 취급에 관해서는 사용설명서 O링의 취급을 참조하여 주십시오.
4카메라 마운팅 슈를 장착합니다.
비디오 카메라 밑면의 삼각대 장착 나사에 마운팅 슈의 나사 위치를 맞추십시오.
HDR-HC3을 사용할 때에는 마운팅 슈를 장착하기 전에 단자 커버를 여십시오.
HDR-UX20/UX19/UX10/UX9/UX7/UX5/UX3 또는 DCR-DVD910/
DVD908/DVD808/DVD510/DVD508/DVD506/DVD408/DVD406(*)을
사용할 때에는 카메라 마운팅 슈를 장착하기 전에 단자 커버를 열고 오디오/
리모트 플러그를 A/V 단자 또는 A/V OUT 단자, A/V 리모트 단자에 단단히
삽입하십시오.
그림과 같이 어깨 끈의 금속 부분을 사용하십시오.
5플러그를 연결하고 비디오 카메라를 장착합니다.
비디오 카메라에 맞추어 오디오/리모트 플러그를 A/V 단자 또는 A/V OUT 단자,
A/V 리모트 단자에 단단히 삽입하십시오.(순서 4에서* 표시된 모델은 제외)
스포츠팩에 비디오 카메라를 장착할 때에는 카메라 마운팅 슈를 스포츠팩 앞
부분 안쪽의 가이드에 맞춘 다음, 고정되는 소리가 날 때까지 카메라 마운팅 슈의
뒷부분을 눌러 넣습니다.
주의점
카메라 마운팅 슈를 장착할 때에는 스포츠팩을 수평으로 잡아 주십시오.
카메라 마운팅 슈를 세로 방향으로 장착하면 카메라 마운팅 슈와 앞쪽 본체가
손상될 염 려가 있습니다. 렌즈, LCD 화면, 뷰 파인더, 줌 레버, 사진 버튼에
케이블이 걸리지 않도록 주의하십시오.
HDR-SR12/SR11/SR10, DCR-SR220/SR210을 사용하는 경우(그림 
-5-A 참조)
단자 커버를 열고 플러그를 연결합니다.(그림과 같이 플러그에서 스포츠팩에 연
결한 코드가 원을 그리며 비디오 카메라 뒤쪽으로 돌아오도록 합니다.)
 비디오 카메라를 스포츠팩에 설치한 후에 케이블은 비디오 카메라 그립 벨트 쪽
으로 해 놓습니다.
HDR-SR8/SR7/SR5를 사용하는 경우(그림 -5-B 참조)
단자 커버를 엽니다.
 플러그를 연결합니다.
 비디오 카메라를 스포츠팩에 설치한 후 케이블을 비디오 카메라 그립 벨트 쪽으
로 해 놓습니다.
HDR-CX7/CX6을 사용하는 경우(그림 -5-C 참조)
단자 커버를 엽니다.
 플러그를 연결합니다.
 케이블을 카메라 마운팅 슈 위에 올려놓고 비디오 카메라를 스포츠팩에 장착합
니다.
 비디오 카메라를 스포츠팩에 장착한 후에는 케이블을 카메라 마운팅 슈에서 빠
지지 않도록 정리해 놓습니다. 비디오 카메라 그립 벨트 쪽으로 정리해 놓습니다.
HDR-UX20/UX19/UX10/UX9 또는 DCR-DVD910/DVD510을 사용하는 경우
(그림 -5-D 참조)
(순서 -4에서 다음의 과 를 마쳤을 때에는 으로 진행하십시오.)
플러그를 연결합니다.
 카메라 마운팅 슈를 비디오 카메라에 장착합니다.
 비디오 카메라를 스포츠팩에 설치한 후 케이블을 정리합니다.(케이블을 케이블
홀더에 걸어놓습니다.)
HDR-UX7/UX5/UX3 또는 DCR-DVD908/DVD808/DVD508/DVD506/
DVD408/DVD406을 사용하는 경우(그림 -5-E 참조)
(순서 -4에서 다음의 과 를 마쳤을 때에는 으로 진행하십시오.)
플러그를 연결합니다.
 카메라 마운팅 슈를 비디오 카메라에 장착합니다.
 비디오 카메라를 스포츠팩에 설치한 후 케이블을 비디오 카메라 그립 벨트 쪽으
로 해 놓습니다.
HDR-HC9/HC7/HC5를 사용하는 경우(그림 -5-F 참조)
단자 커버를 엽니다.
 플러그를 연결합니다.
 비디오 카메라를 스포츠팩에 설치한 후 케이블을 비디오 카메라 그립 벨트 쪽으
로 해 놓습니다.
HDR-HC3을 사용하는 경우(그림 -5-G 참조)
단자 커버를 바깥쪽으로 이동해 놓습니다.
 플러그를 연결합니다.
 비디오 카메라를 스포츠팩에 설치한 후 케이블을 조절합니다.
(케이블은 케이블 홀더에 걸어 놓습니다).
DCR-SR300/SR290/SR200/SR190/SR82/SR72/SR62/SR52/SR42/
SR33/SR32를 사용하는 경우(그림 -5-H 참조)
단자 커버를 엽니다.
 플러그를 연결합니다.
 비디오 카메라를 스포츠팩에 설치한 후 케이블을 조절합니다.
(케이블은 케이블 홀더에 걸어 놓습니다).
DCR-SR85/SR75/SR65/SR55/SR46/SR45/SR36/SR35를 사용하는 경우
(그림 -5-I 참조)
단자 커버를 열고 플러그를 연결합니다.(그림과 같이 플러그에서 스포츠팩에 연
결한 코드가 원을 그리며 비디오 카메라 뒤쪽으로 돌아오도록 합니다.)
 비디오 카메라를 스포츠팩에 설치한 후에 케이블은 비디오 카메라 그립 벨트 쪽
으로 해 놓습니다.
DCR-DVD810/DVD710/DVD610/DVD410/DVD310/DVD115/DVD110을 사
용하는 경우(그림 -5-J 참조)
단자 커버를 엽니다.
 플러그를 연결합니다.
 그림과 같이 케이블을 그립 벨트의 반사 방지 링 홈에 끼웁니다.
 그림과 같이 케이블을 놓고 카메라 마운팅슈를 스포츠 팩에 장착합니다.
장착할 때의 주의:
케이블을 구부리지 마십시오.
케이블이 반사 방지 링 홈에서 빠지지 않도록 하십시오.
 비디오 카메라를 스포츠팩에 장착한 후 케이블이 비디오 카메라의 렌즈에 걸리
지 않았는지 확인합니다.
DCR-DVD803/DVD703/DVD653/DVD602/DVD403/DVD203/DVD202/
DVD103/DVD92를 사용하는 경우(그림 -5-K 참조)
플러그를 연결합니다.
 단자 커버를 오디오/리모컨 플러그 밑면 아래로 삽입합니다.
DCR-DVD708/DVD608/DVD308/DVD306/DVD109/DVD108/DVD106을 사
용하는 경우(그림 -5-L 참조)
단자 커버를 엽니다.
 플러그를 연결합니다.
 비디오 카메라를 스포츠팩에 설치한 후 케이블을 조절합니다.(그림 참조)
DCR-HC96/HC94/HC46/HC44/HC36/HC35/HC28/HC27/HC26/HC24/
HC23을 사용하는 경우(그림 -5-M 참조)
플러그를 연결합니다.
 비디오 카메라를 스포츠팩에 설치한 후 케이블을 조절합니다.
(케이블은 케이블 홀더에 걸어 놓습니다).
DCR-HC62/HC54/HC53/HC52/HC51/HC48/HC47/HC45/HC38/HC37을
사용하는 경우(그림 -5-N 참조)
단자 커버를 엽니다.
 플러그를 연결합니다.
 비디오 카메라를 스포츠팩에 설치한 후 케이블을 조절합니다.
(케이블은 케이블 홀더에 걸어 놓습니다).
6뒷면 본체를 닫습니다.
뒷면 본체를 눌러서 닫고 잠기는 소리가 날 때까지 버클을 잠급니다.
주의점
뒷면 본체를 닫을 때에는 케이블이 끼지 않도록 주의하십시오.
비디오 카메라의 일부 기종은 스포츠팩에 수납할 때 렌즈의 중심이 스포츠팩의
앞 유리 중심과 일치하지 않는 경우가 있지만 촬영에는 문제 없습니다.




中文（繁）
準備工作
註︰
並非所有國家 / 地區均有下述攝影機型號銷售。
準備攝影機
有關詳情，請參閱攝影機附帶的操作說明書。
1從攝影機上拆下濾鏡、轉換鏡頭、鏡頭蓋、鏡頭遮光罩或肩帶。
當使用帶有手動鏡頭快門的攝影機時，請打開鏡頭快門。
2安裝電池組。
請安裝完全充滿電的電池。
3插入介質。
請插入與攝影機相容的介質。
有關詳情，請參閱攝影機附帶的操作說明書。
註︰
解開“Memory Stick Duo”和磁帶上的安全小翼，使其能夠錄製影像。
請確保磁帶、“Memory Stick Duo”、光盤和硬盤有足夠的空間來錄製影像。
請確認該光盤沒有被終結。
4把防反射環安裝到攝影機的濾鏡固定螺絲上。
防反射環可以防止外部光線在戶外包內被反射並進入鏡頭。
防反射環 攝影機型號
防反射環 (ø25) DCR-HC46/HC44/HC36/HC35/HC28/HC27/HC26/
HC24/HC23
防反射環 (M30×ø43)
HDR-UX20/UX19/UX10/UX9,
DCR-DVD910/DVD803/DVD708/DVD703/DVD653/DVD608/
DVD602/DVD510/DVD403/DVD308/DVD306/DVD203/
DVD202/DVD109/DVD108/DVD106/DVD103/DVD92,
DCR-HC96/HC94/HC62/HC54/HC53/HC52/HC51/HC48/
HC47/HC45/HC38/HC37
防反射環 (M30×ø50) DCR-DVD810/DVD710/DVD610/DVD410/DVD310/DVD115/
DVD110
防反射環 (M30×ø58) DCR-SR85/SR75/SR65/SR55/SR46/SR45/SR36/SR35
防反射環 (M30×ø62)
HDR-HC3, HDR-SR10,
DCR-SR82/SR72/SR62/SR52/SR42/SR33/SR32,
DCR-SR220/SR210
防反射環 (M37×ø55)
HDR-SR12/SR11/SR8/SR7/SR5,
HDR-CX7/CX6,
HDR-UX7/UX5/UX3, HDR-HC9/HC7/HC5,
DCR-SR300/SR290/SR200/SR190,
DCR-DVD908/DVD808/DVD508/DVD506/DVD408/DVD406
5請反轉液晶顯示器面板使其背向攝影機，而使液晶顯示屏面朝外。
6把調焦和閃光等功能設定於 AUTO（自動）。
選擇攝影機安裝極履
1根據下表來選擇極履和號碼。
安裝極履 號碼 攝影機型號
B
1
HDR-UX7/UX5/UX3,
DCR-DVD908/DVD808/DVD803/DVD703/
DVD653/DVD602/DVD508/DVD506/DVD408/
DVD406/DVD403/DVD203/DVD202/DVD103/
DVD92
2DCR-HC96/HC94/HC46/HC44/HC36/HC35/
HC28/HC27/HC26/HC24/HC23
3 HDR-HC3
D
1
HDR-HC9/HC7/HC5,
DCR-DVD708/DVD608/DVD308/DVD306/
DVD109/DVD108/DVD106
2DCR-HC62/HC54/HC53/HC52/HC51/HC48/HC47/HC45/
HC38/HC37
E1 DCR-SR300/SR290/SR200/SR190
2 DCR-SR82/SR72/SR62/SR52/SR42/SR33/SR32
F1 HDR-CX7/CX6
2 HDR-SR8/SR7/SR5
G 1
HDR-UX20/UX19/UX10/UX9,
DCR-DVD910/DVD810/DVD710/DVD610/DVD510/
DVD410/DVD310/DVD115/DVD110
H 1 HDR-SR12/SR11/SR10,
DCR-SR220/SR210
I 1 DCR-SR85/SR75/SR65/SR55/SR46/SR45/SR36/SR35
2把三角架螺旋盤和安裝極履上所選的號碼對齊，按壓三角架旋盤，直
至聽到“哢嗒”就位聲。
出廠時，三角架螺旋盤已安裝到安裝極履 H 上。
準備戶外包
1調整腕帶。
握住戶外包以便指尖能觸到 START/STOP 按鈕、Telephoto（遠攝）按鈕、Wide
（廣角）按鈕和 PHOTO 按鈕，調節其長度。
2裝上肩帶。
安裝攝影機
將攝影機的 POWER（電源）開關轉到“OFF(CHG)”，並關閉戶外包的電源。
註︰
把攝影機裝進戶外包後，按戶外包的 POWER 按鈕便可將攝影機的電源設為“ON”
或“OFF”。
1解開扣環。
 滑動解鎖按鈕 按照箭頭方向滑動打開的滑塊 解開扣環。
 打開後包體。
2用鏡頭防霧液塗抹前玻璃窗。
在戶外包前玻璃內表面滴上 2 到 3 滴附帶的鏡頭防霧液。使用附帶的乾燥劑可
提高防霧效果。有關詳情，請參閱附帶的操作說明書中“乾燥劑”部分。
3清除外來雜物，像防水密封墊上面、槽溝和任何結合面上粘附的塵埃、
沙粒或毛髮。然後在防水密封墊上均勻塗上一層潤滑脂。
如果讓機身夾有雜物關上，便可能損壞該處併發生漏水。
有關使用防水密封墊的詳情，請參閱操作說明書的“防水密封墊使用須知”。
4安裝攝影機的安裝極履。
把安裝極履的螺絲位置和攝影機底部的三角架螺絲對齊。
當使用 HDR-HC3 型號時，請打開插孔蓋，然後安裝極履。
當使用 HDR-UX20/UX19/UX10/UX9/UX7/UX5/UX3 或 DCR-DVD910/DVD908/DVD808/
DVD510/DVD508/DVD506/DVD408/DVD406(*) 型號時，請打開插孔蓋，並把音頻 /
遙控器插頭牢牢地插入 A/V 插孔、A/V OUT 插孔或 A/V 遙控器插孔，然後安裝攝
影機安裝極履。
如圖所示，請使用肩帶上的金屬部件。
5將插頭連接到攝影機的各個插孔。
根據您的攝影機，把音頻 / 遙控器插頭牢固地插入 A/V 插孔、A/V OUT 插孔或
A/V 遙控器插孔。（步驟 4 中標有 *的型號除外）
當把攝影機裝進戶外包時，請把攝影機安裝極履和戶外包的前包體內側對齊，
然後推攝影機安裝極履的後部，直到聽到“哢嗒”就位聲。
註︰
安裝攝影機的安裝極履時，請確保戶外包保持水平狀態。
如果垂直狀態下安裝攝影機的安裝極履，可能會損壞攝影機的安裝極履和前包
體。確保導線不要遮蓋鏡頭、液晶顯示屏、取景器、變焦杆或 PHOTO 按鈕。
當使用 HDR-SR12/SR11/SR10、DCR-SR220/SR210 型號時（如圖 -5-A 所示）
 打開插孔蓋並連接插頭。（放置連接到戶外包的導線，使插頭環繞到後面，如
圖所示。）
 把攝影機裝進戶外包後，輕輕推動攝影機腕帶側的導線將其排列好。
當使用 HDR-SR8/SR7/SR5 型號時（如圖 -5-B 所示）
 打開插孔蓋。
 連接插頭。
 把攝影機裝進戶外包後，調整攝影機腕帶側的導線。
當使用 HDR-CX7/CX6 型號時（如圖 -5-C 所示）
 打開插孔蓋。
 連接插頭。
 把導線置於攝影機安裝極履上，然後把攝影機裝進戶外包。
 把攝影機裝進戶外包後，調整導線，使其不會從攝影機安裝極履跌落。把導
線固定到攝影機的腕帶上。
當使用 HDR-UX20/UX19/UX10/UX9 或 DCR-DVD910/DVD510 型號時（如圖 -5-D
所示）
（如果以下 和已經在步驟 -4 中完成，則從 開始執行。）
 連接插頭。
 把攝影機安裝極履安裝到攝影機。
 把攝影機裝進戶外包後，調整導線。（把導線固定到線夾上。）
當使用 HDR-UX7/UX5/UX3 或 DCR-DVD908/DVD808/DVD508/DVD506/DVD408/DVD406
型號時（如圖 -5-E 所示 )
（如果以下 和已經在步驟 -4 中完成，則從 開始執行。）
 連接插頭。
 把攝影機安裝極履安裝到攝影機。
 把攝影機裝進戶外包後，調整攝影機腕帶側的導線。
當使用 HDR-HC9/HC7/HC5 型號時（如圖 -5-F 所示）
 打開插孔蓋。
 連接插頭。
 把攝影機裝進戶外包後，調整攝影機腕帶側的導線。
當使用 HDR-HC3 型號時（如圖 -5-G 所示）
 打開插孔外蓋。
 連接插頭。
 把攝影機裝進戶外包後，調整導線。（把導線固定到線夾上。）
當使用 DCR-SR300/SR290/SR200/SR190/SR82/SR72/SR62/SR52/SR42/SR33/SR32
型號時（如圖 -5-H 所示）
 打開插孔蓋。
 連接插頭。
 把攝影機裝進戶外包後，調整導線。（把導線固定到線夾上。）
當使用 DCR-SR85/SR75/SR65/SR55/SR46/SR45/SR36/SR35 型號時（如圖 -5-I
所示）
 打開插孔蓋並連接插頭。（放置連接到戶外包的導線，使插頭環繞到後面，如
圖所示。）
 把攝影機裝進戶外包後，輕輕推動攝影機腕帶側的導線將其排列好。
當使用 DCR-DVD810/DVD710/DVD610/DVD410/DVD310/DVD115/DVD110 型號時（如
圖-5-J 所示）
 打開插孔蓋。
 連接插頭。
 用腕帶側防反射環的凹槽夾住導線，如圖所示。
 按照圖示放置導線，然後把攝影機安裝極履安裝到戶外包。
安裝時請注意︰
不要彎曲導線。
確認導線未從防反射環的凹槽中脫落。
 把攝影機裝進戶外包後，確認導線不會妨礙攝影機的鏡頭。
當使用 DCR-DVD803/DVD703/DVD653/DVD602/DVD403/DVD203/DVD202/DVD103/
DVD92 型號時（如圖 -5-K 所示）
 連接插頭。
 把插孔蓋插入音頻 / 遙控器插頭的底部。
當使用 DCR-DVD708/DVD608/DVD308/DVD306/DVD109/DVD108/DVD106 型號時（如
圖-5-L 所示）
 打開插孔蓋。
 連接插頭。
 把攝影機裝進戶外包後，調整導線。（如圖所示。）
當使用 DCR-HC96/HC94/HC46/HC44/HC36/HC35/HC28/HC27/HC26/HC24/HC23 型號
時（如圖 -5-M 所示）
 連接插頭。
 把攝影機裝進戶外包後，調整導線。（把導線固定到線夾上。）
當使用 DCR-HC62/HC54/HC53/HC52/HC51/HC48/HC47/HC45/HC38/HC37型號時（如
圖-5-N 所示）
 打開插孔蓋。
 連接插頭。
 把攝影機裝進戶外包後，調整導線。（把導線固定到線夾上。）
6關上後包體
關緊後包體，並扣緊扣環直至聽到“哢嗒”就位聲。
註︰
關後包體時，小心不要夾住導線。
某些型號的攝像機的鏡頭中心在安裝時可能會相對戶外包的前玻璃窗的中心
發生位移。但這在攝像時不會產生任何問題。




