Sony HDC1500 Series User manual

HD COLOR CAMERA
HDC1500 Series
OPERATION MANUAL [Japanese/English]
1st Edition (Revised 1)
電気製品は、安全のための注意事項を守らないと、
火災や人身事故になることがあります。
このオペレーションマニュアルには、事故を防ぐための重要な注意事項と
製品の取り扱いかたを示してあります。このオペレーションマニュアルを
よくお読みのうえ、製品を安全にお使いください。お読みになったあとは、
いつでも見られるところに必ず保管してください。

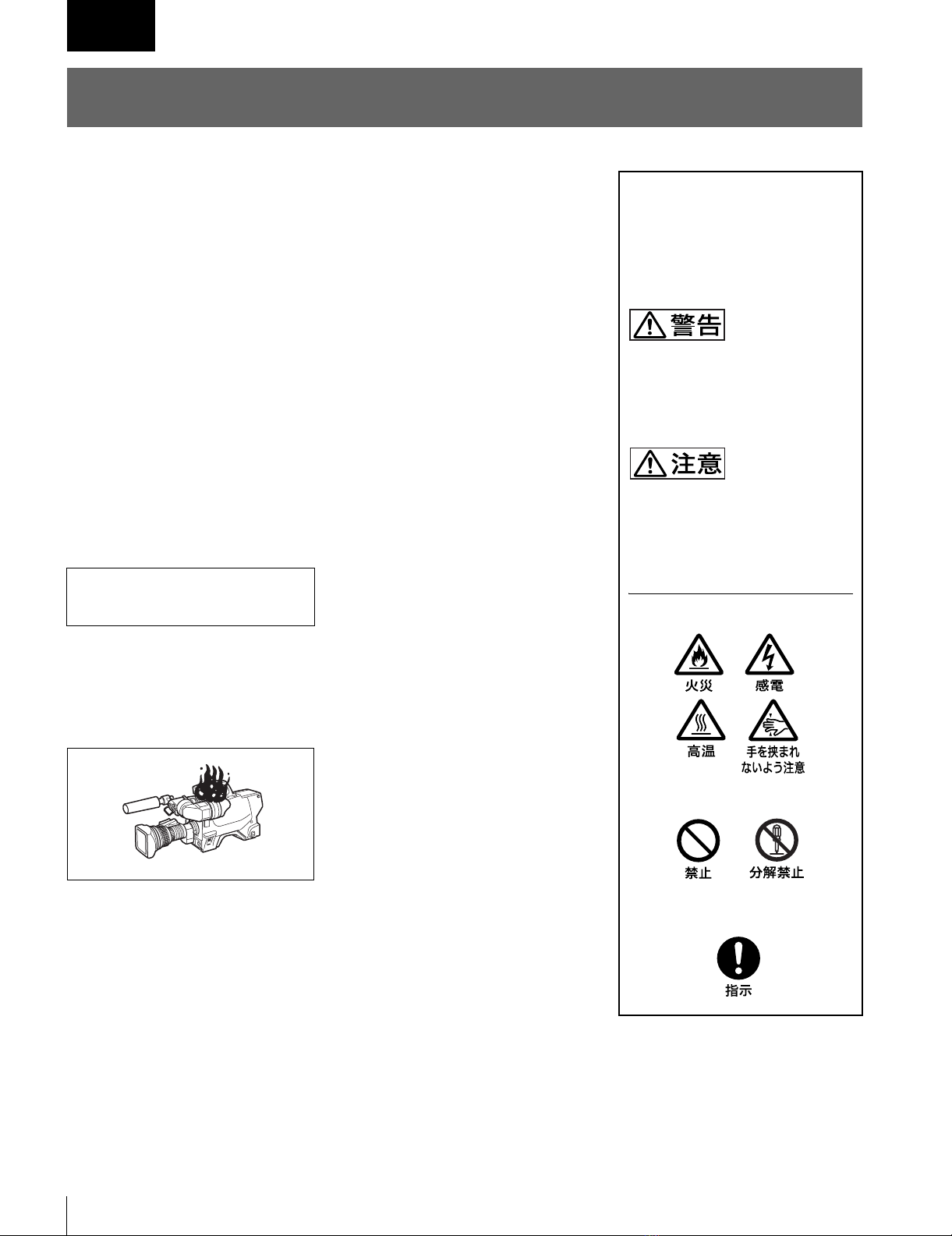

安全のために
2
安全のために
ソニー製品は安全に充分配慮して設計されています。しかし、電気製品はまちがっ
た使い方をすると、火災や感電などにより死亡や大けがなど人身事故につながるこ
とがあり、危険です。
事故を防ぐために次のことを必ずお守りください。
安全のための注意事項を守る
4 〜 6 ページの注意事項をよくお読みください。
定期点検を実施する
長期間安全に使用していただくために、定期点検を実施することをおすすめしま
す。点検の内容や費用については、ソニーのサービス担当者または営業担当者にご
相談ください。
故障したら使用を中止する
ソニーのサービス担当者、または営業担当者にご連絡ください。
万一、異常が起きたら
m
a電源を切る。
b光ファイバーケーブルや DC 電源接続コードを抜く。
cソニーのサービス担当者、または営業担当者に修理を依頼する。
m
すぐに電源を切り、消火する。
•異常な音、におい、煙が出たら
•落下させたら
炎が出たら
警告表示の意味
オペレーションマニュアルおよび
製品では、次のような表示をして
います。表示の内容をよく理解し
てから本文をお読みください。
この表示の注意事項を守らないと、
火災や感電などにより死亡や大け
がなど人身事故につながることが
あります。
この表示の注意事項を守らないと、
感電やその他の事故によりけがを
したり周辺の物品に損害を与えた
りすることがあります。
注意を促す記号
行為を禁止する記号
行為を指示する記号
日本語

目次 3
目次
警告 .................................................................................................................................. 4
注意 .................................................................................................................................. 5
その他の安全上のご注意 ........................................................................................................ 6
概要......................................................................................................................................... 7
特長.............................................................................................................................. 7
システム構成 ............................................................................................................... 9
使用上のご注意..................................................................................................................... 10
各部の名称と働き ................................................................................................................. 11
アクセサリー関連部 .................................................................................................. 11
操作 / 端子部 ............................................................................................................. 12
準備....................................................................................................................................... 18
レンズの取り付け...................................................................................................... 18
フランジバックの調整............................................................................................... 18
ビューファインダーの取り付け ................................................................................ 19
ショルダーパッドの位置調整.................................................................................... 20
三脚への取り付け...................................................................................................... 21
記録のための調整と設定 ...................................................................................................... 22
ブラックバランス / ホワイトバランスの調整........................................................... 22
電子シャッターの設定............................................................................................... 24
ビューファインダー画面上の設定メニューの基本操作........................................................ 26
ビューファインダー画面上の状態表示................................................................................. 27
ビューファインダー画面上の状態表示の構成........................................................... 27
メモリースティックを使う ............................................................................................. 28
仕様....................................................................................................................................... 30
JP

4
光電気複合ケーブルやDC電源
コードを傷つけない
光電気複合ケーブルや DC 電源コードを
傷つけると、火災や感電の原因となりま
す。
•ケーブルを加工したり、傷つけたりし
ない。
•重いものをのせたり、引っ張ったりし
ない。
•熱器具に近づけたり、加熱したりしな
い。
•ケーブルを抜くときは、必ずプラグを
持って抜く。
万一、ケーブルが傷んだら、ソニーの
サービス担当者に交換をご依頼ください。
警告

5
分解しない、改造しない
分解したり、改造したりすると、感電の
原因となります。
内部に水や異物を入れない
水や異物が入ると火災や感電の原因とな
ります。
万一、水や異物が入ったときは、すぐに
電源を切り、光電気複合ケーブルや接続
コードを抜いて、ソニーのサービス担当
者または営業担当者にご相談ください。
油煙、湯気、湿気、ほこりの
多い場所では設置･使用しない
上記のような場所で設置・使用すると、
火災や感電の原因となります。
指定されたCCU（カメラコン
トロールユニット）を使用す
る
指定以外の CCU を使用すると、火災や
感電の原因となります。
側板をあけるときは、高温部
分に触れない
機器を使用中または使用直後に側板を開
けると、電源部が高温になっているため、
やけどすることがあります。側板を開け
て点検や調整を行うときは、電源を切っ
てから少なくとも 10 分間放置してくださ
い。
回転式マルチコネクターは慎
重に扱う
回転式マルチコネクターを乱暴に扱うと、
コネクター部が回転して指を挟むことが
あります。ケーブルの接続および取り外
しは無理な力をかけずに慎重に行ってく
ださい。
ハンドルのロックを外したま
まにしない
ハンドルのロックを外した状態でカメラ
を持たないでください。ロックを外した
後は、元どおりにロックするか、大型レ
ンズアダプターのハンドル固定部にきち
んとはめ込んでください。
使用中、放熱口をふさがない
内部温度が上昇して、筐体でやけどする
おそれがあります。
機器や部品の取り付けは正し
く行う
別売りの機器や部品の取り付け方法を誤
ると、機器が落下して怪我をすることが
あります。下記の機器や部品を取り付け
るときは、マニュアルをよく読んだうえ、
確実に取り付けてください。
•レンズ
•ビューファインダー
•三脚アダプター
注意

6その他の安全上のご注意
その他の安全上のご注意
レーザー機器についてのご注意
ここに規定した以外の手順による制御および調整は、危険な
レーザー放射の被爆をもたらします。
レーザー特性
波長： 1310 ± 40nm
発振形態： パルス変調
レーザー出力： 141 µW
+ 37
- 29

概要 7
概要
HDC1500/1600 は、2/3 インチ 220 万画素 CCD 搭載のハイ
デフィニションポータブルビデオカメラです。
新開発の撮像素子、デジタル信号処理 LSI を搭載、従来の主
な機能・操作性を踏襲しながら、さらなる高画質、高安定な
映像表現を実現します。
特長
高画質・高性能
従来の FITCCD（HDC1600 に搭載）に加え、HDC1500 に
搭載する新開発 2/3 型 220 万画素プログレッシブIT 型の
CCD は、1080/59.94P までの駆動方式に対応し、高感度、低
スミアを実現します。また、14 ビット AD コンバーターと
独自開発の信号処理 LSI の搭載により、さらなる高画質化を
図っています。
マルチフォーマット対応
HDC1500/1600 とも、1080/50i、59.94i のインターレース、
1080/23.98PsF、24PsF、25PsF、29.97PsF のプログレッシ
ブシステムに対応します。さらに、HDC1500 では、720/
50P、59.94P システムにも対応、また、カメラヘッドから
DualLink インターフェースにより、1080/50P、59.94P 信号
の出力が可能です。
新設計の低重心型デザインワンピース筐体
高さを低く抑えたスタイリッシュな外観構造により、ポータ
ブルカメラとしての取り扱いを改善しました。また、大型レ
ンズアダプター HDLA1500 と組み合わせて使用するときも、
ビューファインダーの位置を大幅に低くし、レンズの光軸に
ビューファインダー位置をより近づけることにより、運用効
率を改善しています。
スイング式ハンドル
スイング式のハンドル構造により、HDLA1500 にマウント
して運用するときに大型ビューファインダーを前方に移動す
る機構を設け、スタジオ標準カメラと同じ前後長を実現し、
スタジオ標準カメラと同じ操作性を提供します。
可動式ショルダーパッド
可動式のショルダーパッドを装備しており、カメラオペレー
ターの体格、レンズの種類、撮影スタイルに応じた調整をす
ることで安定した撮影を可能にします。
アサイナブルスイッチを搭載
カメラの側面にアサイナブルスイッチを搭載しています。
ユーザーの好みに合わせて、電子色温度変換などの機能をあ
らかじめ設定して使用することができ、撮影時に瞬時にこれ
らの機能を働かせることができます。
ハンドル上部のスイッチもアサイナブルスイッチとして使用
できます。
メモリースティックスロット 1)
メモリースティックスロットをカメラヘッドに搭載。カメラ
のセットアップデータの保存や、カメラのソフトウェアの
バージョンアップが可能です。
1) MemoryStick（メモリースティック）および は、ソ
ニ−株式会社の商標です。
多彩な色再現調整機能
ガンマテーブルの選択
複数のガンマテーブルの選択が可能で、自由度の高い画作り
に威力を発揮します。
マルチマトリックスカラーコレクション
通常の 6 軸マトリックス機能に加え、16 軸方向の色成分で
色相、彩度の調整を独立に行えるマルチマトリックス機能を
搭載。複数のカメラの色合わせに威力を発揮します。
ニーサチュレーション
ハイライト領域において発生する色相の変化や彩度の減少を
補正することができます。
強い光が顔に当たるような場合に、自然なスキントーンの再
現が可能です。
ローキーサチュレーション
ローキー領域において、色相 / 彩度の補正をすることができ
ます。マトリックスカラー補正、ニーサチュレーション機能
との組み合わせで、全領域での色再現補正を実現します。
多彩なディテールコントロール機能
スキントーンディテール機能
肌色など任意の色相の色成分からディテールゲート信号を作
り出すことにより、画面内の特定色相 / 彩度エリアのみに対
してのディテール量のコントロール ( 強調 /抑制 ) が可能で
す。同時に 3 つの色相のディテールを、独立してコントロー
ルできます。
ディテールブースト周波数コントロール
ブースト周波数を 20MHz 〜 30MHz の範囲で調整し、被写
体に応じてディテールの太さを適切な量に設定することで、
より微妙な映像表現が得られます。

概要
8
H/V レシオコントロール
H ディテールと V ディテールの加わる比率を調整できます。
ホワイト / ブラックリミッター
ホワイト側 / ブラック側のディテールを、各々独立して抑制
( リミット ) できます。
メニューによる設定操作機能
ビューファインダー画面の表示項目、セーフティゾーンマー
カー 2)/ センターマーカー 3)、スクリーンサイズマーカーな
どに関する選択や設定を、ビューファインダー画面または外
部モニター画面に表示される設定メニューを見ながら、簡単
かつ迅速に行えます。
2) セーフティゾーンマーカー :
ビューファインダー画面上で、画面面積の 80% または 90%、92.5%、95%
の領域を示すボックス型のマーカー
3) センターマーカー :
ビューファインダー画面の中心を示す十字マーカー
充実したビューファインダー内の表示
ビューファインダー画面には、操作メッセージ、ゼブラパ
ターン 4)、セーフティゾーンマーカー、センターマーカーな
どに加え、本機の設定を表示することができます。さらに、
画面の上下には、タリーランプ、バッテリー残量警告ラン
プ、設定が標準状態ではないことを示すランプなどが配置さ
れています。したがって、本機の状態を容易に確認すること
ができます。
4) ゼブラパターン :
ビューファインダー画面上に現れる映像レベルが約 70% および 100% 以上
の部分を示すしま模様。被写体の映像レベルの確認に使用します。
光デジタル伝送
光電気複合ケーブルを用い、カメラ - カメラコントロールユ
ニット間で 1.5ギガビットデジタル光伝送を行います。
高解像度 2 型白黒、2.7 型カラーマルチ
フォーマットビューファインダー（別売り）
マルチフォーマット対応の 2 型白黒 CRT ビューファイン
ダー HDVF-20A と、2.7 型カラー LCD ビューファインダー
HDVF-C30W により多彩なアプリケーションに対応します。
感電防止機能
接続が不完全なとき、カメラコントロールユニットからの高
電圧供給が停止します。

概要 9
システム構成
本機の関連機器およびアクセサリーを下図に示します。
HD CAMERA CONTROL UNIT
PROD
SHORT
OPEN
CAM
MAIN
CABLE
ALARM
INCOM
POWER
1
ENGPGM
ONMIC
OFF PRIV
FUNCTION
MAINTE
NANCE
SCENE
PAINT
ALARM
PANEL
ACTIVE
MEMORY
STICK
STANDARD MONITOR TEST BARS
5600K AUTO
KNEE
SKIN
DETAIL
BLACK
GAMMA
KNEE
SATURATION
CLOSE
AWB
AUTO
IRIS
IRIS/MB
ACTIVE MASTER
BLACK
REMOTE CONTROLUNIT
EXT
IRIS
ABS
WHITE
BLACK
ABB
VTR
START/STOP
1
レンズ
（ENG/EFP 用）
メモリースティック
三脚アダプター
VCT-14
三脚
レンズ
（スタジオカメラ用）
メモリースティック
大型レンズアダプター
HDLA1500
レンズ
（スタジオカメラ用）
メモリースティック
V ウェッジシュー
（三脚に付属）
三脚
ビューファインダー
HDVF-C750W
VF 回転機構
BKW-401
ビュー
ファインダー
HDVF-20A
HDVF-C30W
ポータブルカメラ
HDC1500/1600
光ファイバー
ケーブル
リターンビデオセレクター
CAC-6
インターカム用ヘッドセット
マイクホルダー
CAC-12 マイク
ビューファインダー
HDVF-700A
HDVF-9900
ポータブルカメラ
HDC1500/1600
リターンビデオセレクター
CAC-6
インターカム用ヘッドセット
マイク
スクリプトホルダー
BKP-7911
ビューファインダー
HDVF-700A
HDVF-9900
スタジオ大型カメラ
HDC1000/1100
リターンビデオセレクター
CAC-6
インターカム用ヘッドセット
マイク
スクリプトホルダー
BKP-7911
HKCU1001
HKCU1003
HKCU1005
カメラコントロールユニット
HDCU1000
HKCU1001
HKCU1003
HKCU1005
カメラコントロールユニット
HDCU1500
リモートコントロール
ユニット
RM-B750
カメラコマンド
ネットワークユニット
CNU-700
マスターセットアップ
ユニット
MSU-900/950 リモートコントロールパネル
RCP-700 シリーズ
BNC(SD)BNC(SD)
BNC
（VBS）
BNC
（VBS）
CCA-5 CCA-5 CCA-5
CCA-5
HKCU1001 または
HKCU1003 が必要
映像
モニター
波形
モニター
ビデオセレクター
VCS-700
カメラハンガー a)
a)HDLA1500 に付属、部品番号：A-1128-405-A

使用上のご注意
10
使用上のご注意
レーザービームについてのご注意
レーサービームは CCD に損傷を与えることがあります。
レーサービームを使用した撮影環境では、CCD 表面にレー
ザービームが照射されないように充分注意してください。
強い衝撃を与えない
内部構造や外観の変形などの損傷を受けることがあります。
使い終わったら
電源スイッチを切ってください。
使用、保管場所
水平な場所、空調のある場所に保管してください。
次のような場所での使用および保管は避けてください。
•極端に暑い所や寒い所
•湿気の多い所
•激しく振動する所
•強い磁気を発生する所
•直射日光が長時間あたる所や暖房器具の近く
結露
本機を寒いところから暖かい場所に急に移動したり、湿度の
高い部屋で使用したりすると、空気中の水分が水滴となって
レンズやカメラ内部に付着することがあります。この現象を
結露といいます。
本機には結露を警告するランプなどは備えていません。カメ
ラの外筐やレンズに水滴が付着したときは、カメラの電源を
切り、結露が解消するまで 1 時間程度待ってから使用してく
ださい。

各部の名称と働き 11
各部の名称と働き

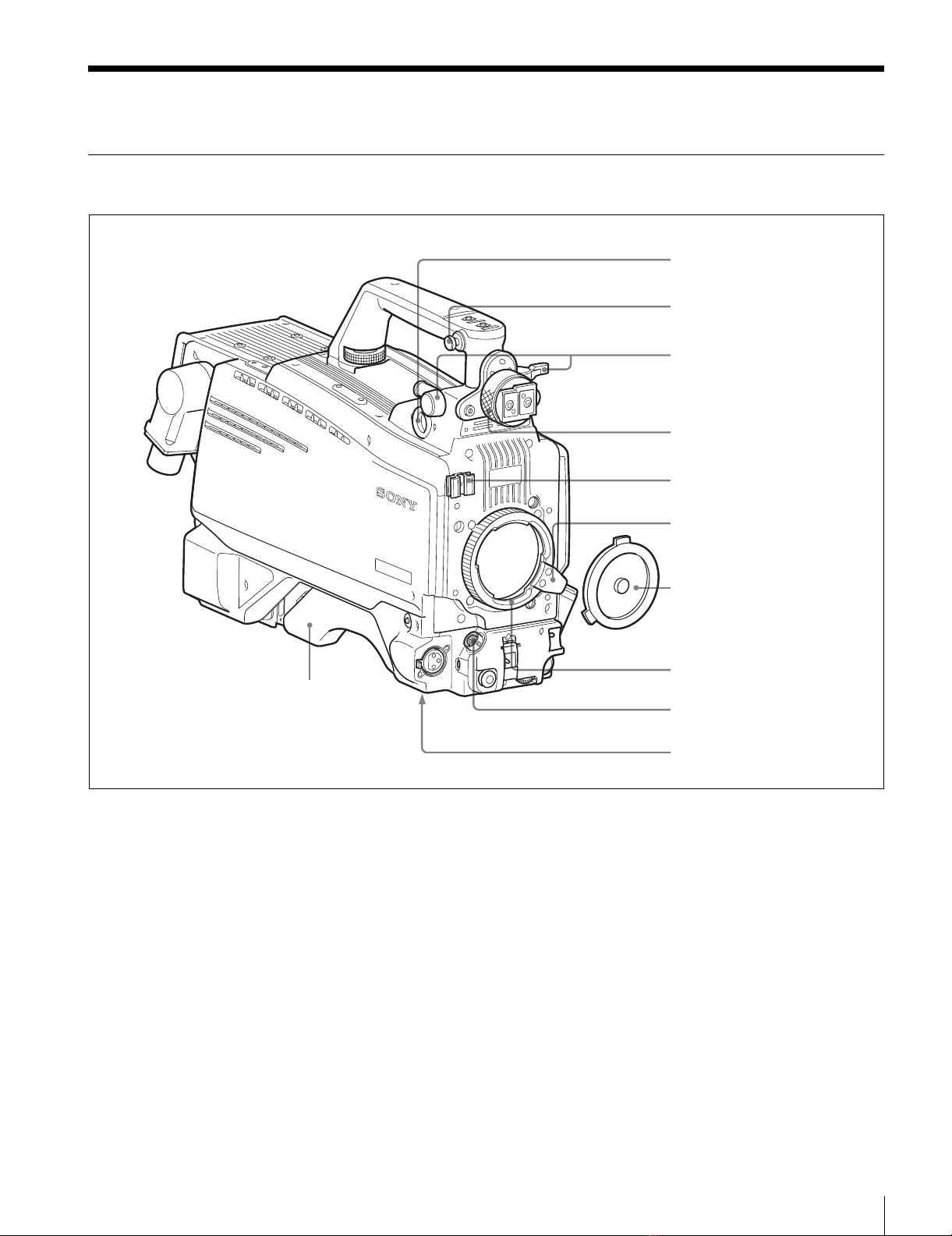

アクセサリー関連部
aVF（ビューファインダー）端子（20 ピン）
ビューファインダー（別売り）のケーブルを接続します。
bショルダーベルト取り付け金具
ショルダーベルト（別売り）の一端をこの取り付け金具に取
り付け、もう一端を右側面のショルダーベルト取り付け金具
に取り付けます。
cビューファインダー前後位置固定レバーと LOCK つまみ
ビューファインダーの前後位置をロックします。
位置を調整するときは、レバーとつまみをゆるめます。
dビューファインダー左右位置固定リング
ビューファインダーの左右位置をロックします。
位置を調整するときは、このリングをゆるめます。
◆ ビューファインダーの位置の調整について詳しくは、「ビュー
ファインダーの取り付け」（19 ページ）をご覧ください。
eレンズ用ケーブルクランプ
レンズ（別売り）のケーブルを固定します。
fレンズ固定レバー
レンズをレンズマウントに固定します。
gレンズマウントキャップ
レンズを取り付けていないときは、このキャップをはめ込ん
でおいてください。レンズ固定レバーを押し上げると、取り
外せます。
hレンズマウント
レンズを取り付けます。
bショルダーベルト取り付け金具
cビューファインダー前後位置
固定レバーと LOCK つまみ
dビューファインダー左右位置
固定リング
eレンズ用ケーブルクランプ
fレンズ固定レバー
gレンズマウントキャップ
hレンズマウント
iLENS 端子
j三脚マウント（底面）
kショルダーパッド
aVF 端子

各部の名称と働き
12
iLENS（レンズ）端子（12 ピン）
レンズのケーブルを接続します。この端子を介して、本機か
らレンズの機能をコントロールすることができます。
j三脚マウント
本機を三脚に固定するとき、三脚アダプター VCT-14 を取り
付けます。
kショルダーパッド
前後に位置を調整できます。
◆ 詳しくは「ショルダーパッドの位置調整」（20 ページ）をご覧く
ださい。

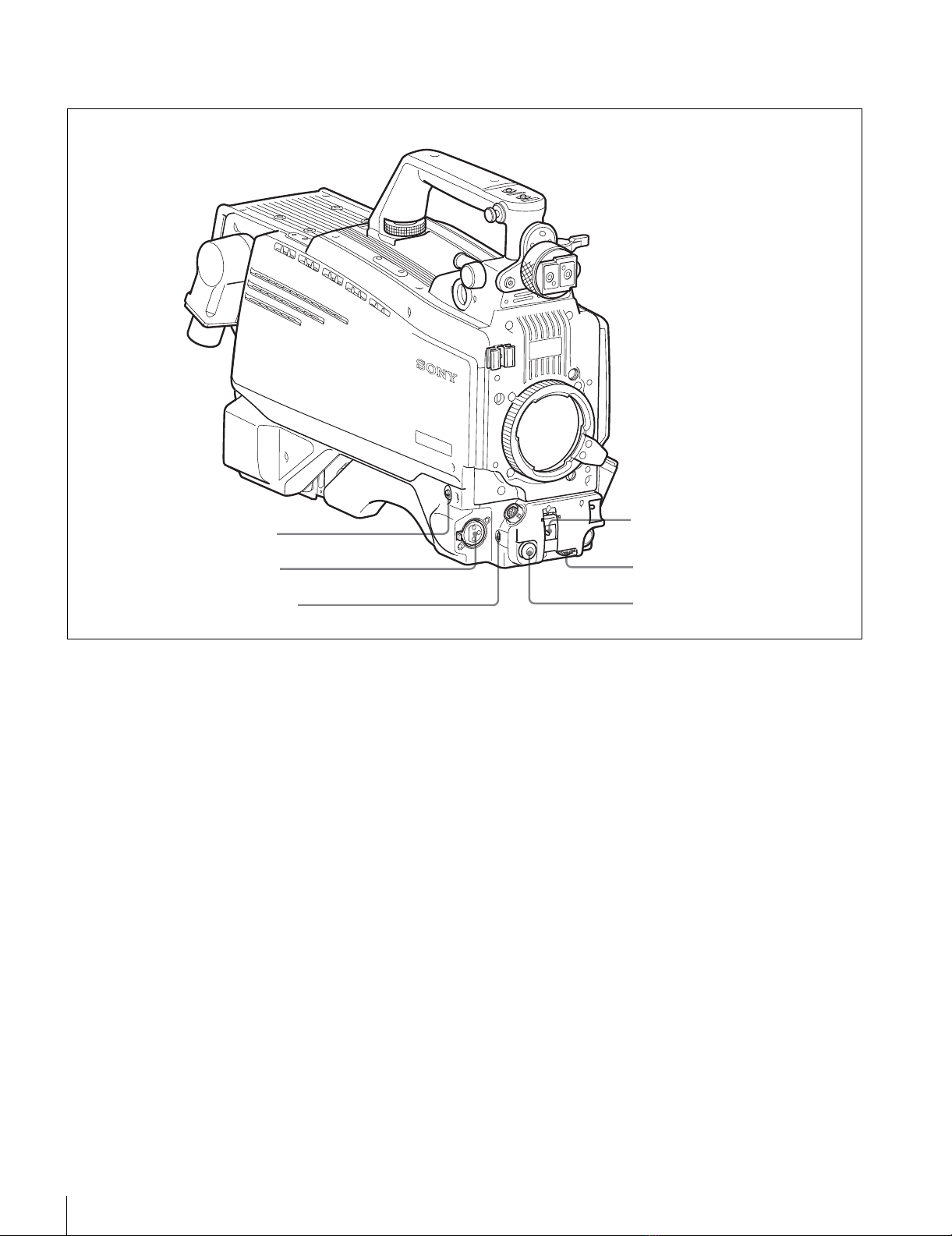

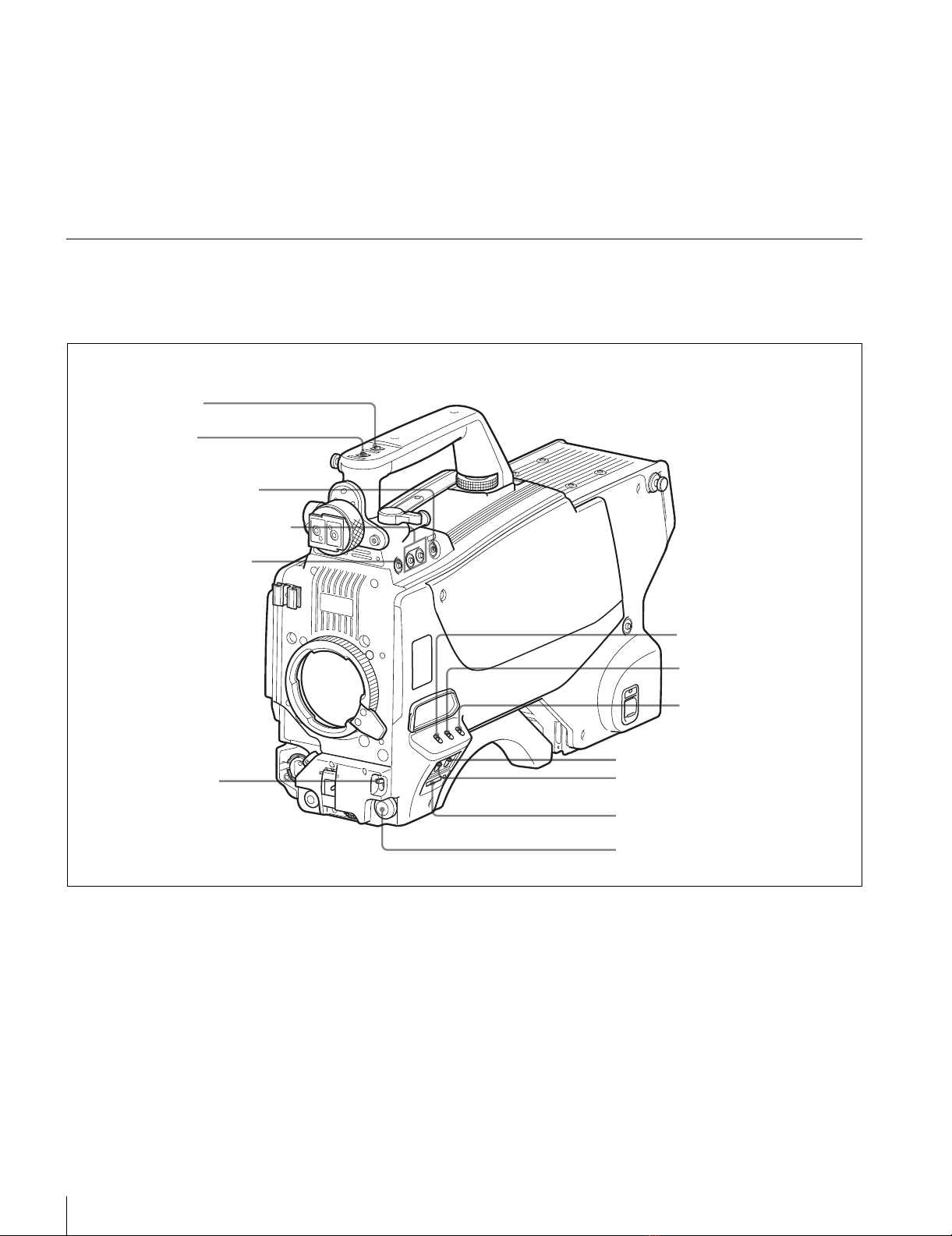

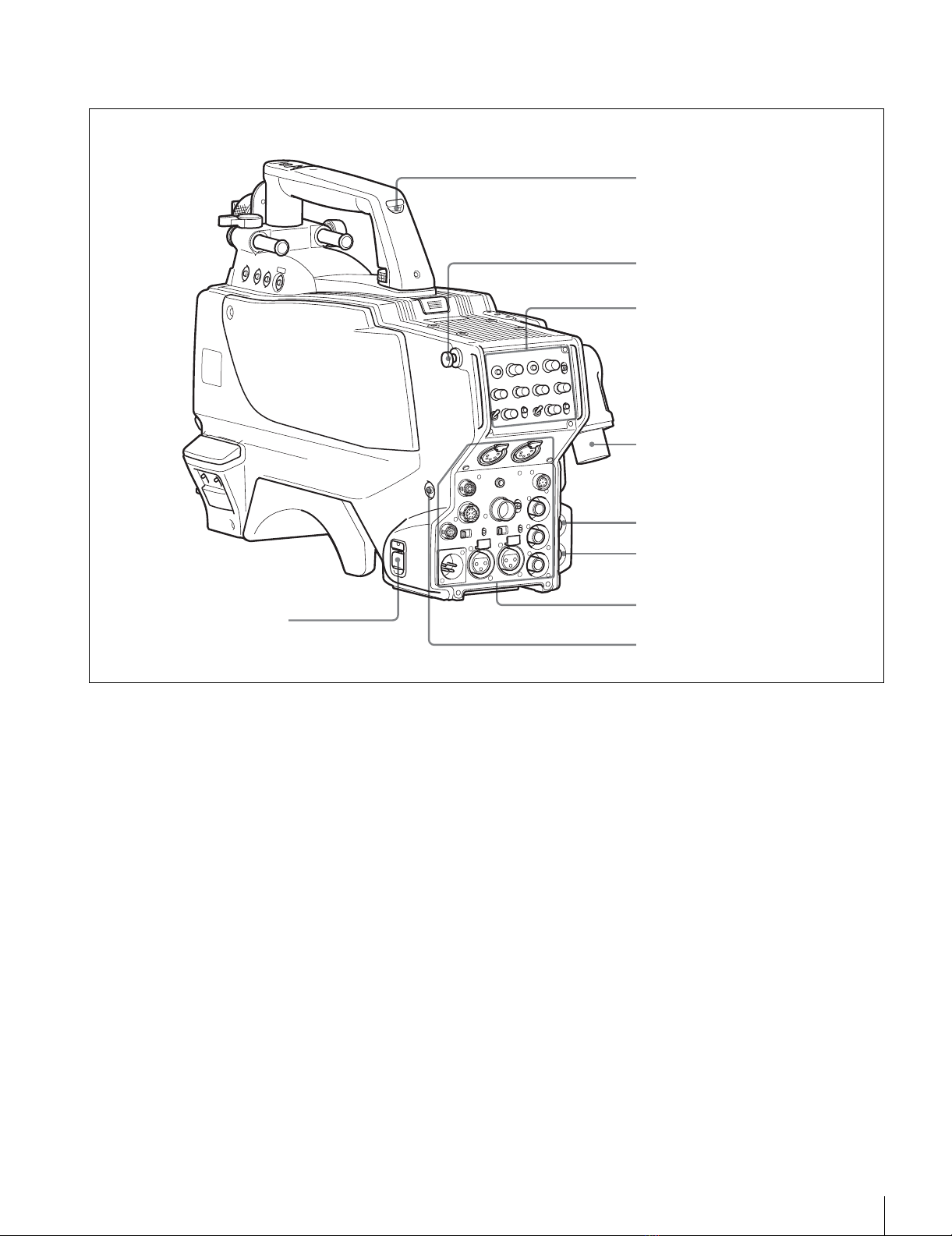

操作 / 端子部
前部（右）
aINCOM（インターカム 1）ボタン
押している間、インターカム 1 のマイクが ON になります。
bRET1（リターンビデオ 1）ボタン
押している間、カメラコントロールユニットからのリターン
ビデオ 1 信号をビューファインダー画面でモニターできま
す。側面の RET1 ボタン（14 ページ）および後面操作パネ
ルの RET1 ボタン（16 ページ）と同じ機能です。
cアサイナブルスイッチ
ビューファインダーに表示されるメニューを使って、各種の
機能を割り付けることができます。
d内蔵フィルター切り換えボタン
FILTERLOCAL ボタンを押しながら、切り換えボタンを押
して内蔵の ND フィルターまたは CC（色温度変換）フィル
ターを切り換えます。
左のボタンを押すと ND フィルター（素通し、1/4ND、
1/8ND、1/16ND、1/64ND）が順次切り換わります。
bRET1 ボタン
cアサイナブルスイッチ
d内蔵フィルター切り換えボタン
eFILTERLOCAL ボタン
fAUTOW/BBAL
スイッチ
gGAIN スイッチ
hOUTPUT/AUTOKNEE
スイッチ
iWHITEBAL スイッチ
jDISPLAY スイッチ
kCANCEL/STATUS スイッチ
aINCOM ボタン
lメモリースティック部
mMENUSEL つまみ /ENTER ボタン

各部の名称と働き 13
右のボタンを押すと CC フィルター（クロスフィルター、
3200K、4300K、6300K、8000K）が順次切り換わります。
eFILTERLOCAL（内蔵フィルター）ボタン
このボタンを押しながら、どちらかの内蔵フィルター切り換
えボタンを押して内蔵のND フィルターまたは CC フィル
ターを切り換えます。
fAUTOW/BBAL（ホワイトバランス / ブラックバランス
自動調整）スイッチ
カメラコントロールユニットを接続せずカメラ単体で使用す
るとき、ホワイトバランスとブラックバランスを自動調整し
ます。
WHT：ホワイトバランスを自動調整します。
BLK：ブラックバランスを自動調整します。
gGAIN（ゲイン）スイッチ
カメラコントロールユニットを接続せずカメラ単体で使用す
るとき、撮影時の照明の状態に応じて映像アンプのマスター
ゲイン（利得）を切り換えます。
L、M、H の設定に対応するゲイン値は、出荷時に L=0dB、
M=6dB、H=12dB に設定されています。
hOUTPUT/AUTOKNEE（出力信号選択 / オートニー）
スイッチ
カメラコントロールユニットを接続せずカメラ単体で使用す
るとき、本機から VTR、ビューファインダー、ビデオモニ
ターへの出力信号（カラーバー信号、またはカメラが撮影し
ている映像）を選びます。
撮影している映像を出力信号として選択しているときは、
オートニー機能を使用できます。
スイッチ設定と出力信号 / オートニー機能の選択の関係は次
のとおりです。
iWHITEBAL（ホワイトバランスメモリー切り換え）ス
イッチ
カメラコントロールユニットを接続せずカメラ単体で使用す
るとき、ホワイトバランスの調整方式、および調整値を記憶
させて使用することができます。
PRST（プリセットメモリー）：色温度 3200K に対応するホ
ワイトバランスのプリセット値に調整されます。
A または B：メモリー A または B を選択する。AUTOW/
BBAL スイッチを WHT 側に押すと、そのときの
FILTER つまみの設定に応じてホワイトバランスが自動
調整されます。調整値は選択されたメモリーに記憶され
ます。各メモリーに、4 個ずつ合計 8 個の調整値を記憶
できます。
jDISPLAY（ディスプレイ）スイッチ
以下のように機能します。
ON：ビューファインダー画面にオペレーション時の状態を
示す文字が現れます。
OFF：ビューファインダー画面の文字表示がすべて消えま
す。
MENU：ビューファインダー画面に設定メニューが表示さ
れます。
kCANCEL/STATUS（取り消し / ステータス）スイッチ
ビューファインダーにメニューが表示されているとき、メ
ニュー設定の内容を取り消したり、メニューの前画面に戻る
働きをします。
メニューが表示されていないときは、本機のステータス情報
を表示します。
lメモリースティック部
蓋の中に、メモリースティックを挿入するスロットとア
クセスランプがあります。
スロットに挿入したメモリースティックにデータを書き
込んだり、メモリースティックからデータを読み出している
ときはアクセスランプが赤く点灯します。
アクセスランプが点灯しているときはメモリースティッ
クを抜き差ししないでください。
mMENUSEL（メニュー選択）つまみ /ENTER（確定）
ボタン（ロータリーエンコーダー）
ビューファインダー画面に表示されるメニュー項目を選択
（つまみを回す）/ 確定（ボタンを押す）します。
6〜9の機能は、カメラコントロールユニットや、RCP、
MSU などのリモートコントロール機器を接続したときは、
接続した機器からのコントロールになり、カメラ本体のス
イッチは動作しません。
OUTPUT AUTOKNEE 機能
BARS OFF カラーバー信号が出力される。
CAM OFF カメラで撮影している映像が出力される。
オートニー回路は機能しない。
CAM ON カメラで撮影している映像が出力される。
オートニー回路が機能する。
ご注意
ご注意

各部の名称と働き
14
前部（左）
aRET1（リターンビデオ 1）ボタン
押している間、カメラコントロールユニットからのリターン
ビデオ 1 信号をビューファインダー画面でモニターできま
す。ハンドル上部の RET1 ボタン（12 ページ）および後面
操作パネルの RET1 ボタン（16 ページ）と同じ機能です。
bMIC1IN（マイク入力）端子（XLR 型、3 ピン）
マイクを接続します。
後面コネクターパネルの CH1 スイッチ（18 ページ）によっ
て、AUDIOINCH-1 端子（18 ページ）と切り替えて使用し
ます。
cMIC（マイク）電源スイッチ
+48V：MIC1IN 端子に接続したマイクに +48V の電源を
供給します。
OFF：MIC1IN 端子に接続したマイクに電源を供給しない
で使用します。
dSHUTTER（シャッター）スイッチ
カメラコントロールユニットを接続せずカメラ単体で使用す
るとき、電子シャッターの ON/OFF、シャッタースピード
の選択に使用します。
OFF：電子シャッターは働きません。
ON：電子シャッターを使用します。
SEL：スイッチをこの位置にすると、シャッタースピードお
よびシャッターモードの設定が切り換わります。
◆ 詳しくは「電子シャッターの設定」（24 ページ）をご覧くださ
い。
eINCOM/EARLEVEL（インターカム / イヤホン音量）つ
まみ
インターカムおよびイヤホンの音声レベルを調整します。
インターカムレベルの調整は後面操作パネルの INTERCOM
1/2LEVEL/MIC スイッチ（16 ページ）が FRONT 側に設
定されているときに有効です。
fRET２（リターンビデオ 2）ボタン
このボタンを押すと、ビューファインダー画面が後面操作パ
ネルの RET2 スイッチ（16 ページ）で選択したリターンビ
デオ信号に切り換わります。
bMIC1IN 端子
cMIC 電源スイッチ
dSHUTTER スイッチ
eINCOM/EARLEVEL つまみ
aRET1 ボタン
fRET2 ボタン

各部の名称と働き 15
後面
aPOWER（電源）スイッチ
CCU：カメラコントロールユニットからの給電で電源が入
ります。
EXT：DCIN 端子からの給電で電源が入ります。
bタリーランプとタリースイッチ
ON：接続したカメラコントロールユニットへのタリー入力
や CALL ボタンなどによる呼び出し時にタリーランプが
点灯します。
OFF：タリーランプを点灯禁止にします。
cCCU（カメラコントロールユニット）端子（光マルチコ
ネクター）
光電気複合ケーブルでカメラコントロールユニットと接続し
ます。
dSDI1（シリアルデジタルインターフェース 1）端子
（BNC 型）
HDSDI 信号を出力します。
eCALL（コール）ボタン
押すと、RCP-700 シリーズのリモートコントロールパネルや
マスターセットアップユニット MSU-900/950 のレッドタ
リーランプが点灯します。RCP や MSU オペレーターを呼び
出すときに使います。
bタリーランプとタリースイッチ
ショルダーベルト取付金具
（11 ページ参照）
操作パネル（16 ページ）
cCCU 端子
dSDI1 端子
aPOWER スイッチ
コネクターパネル（17 ページ）
eCALL ボタン
未使用

各部の名称と働き
16

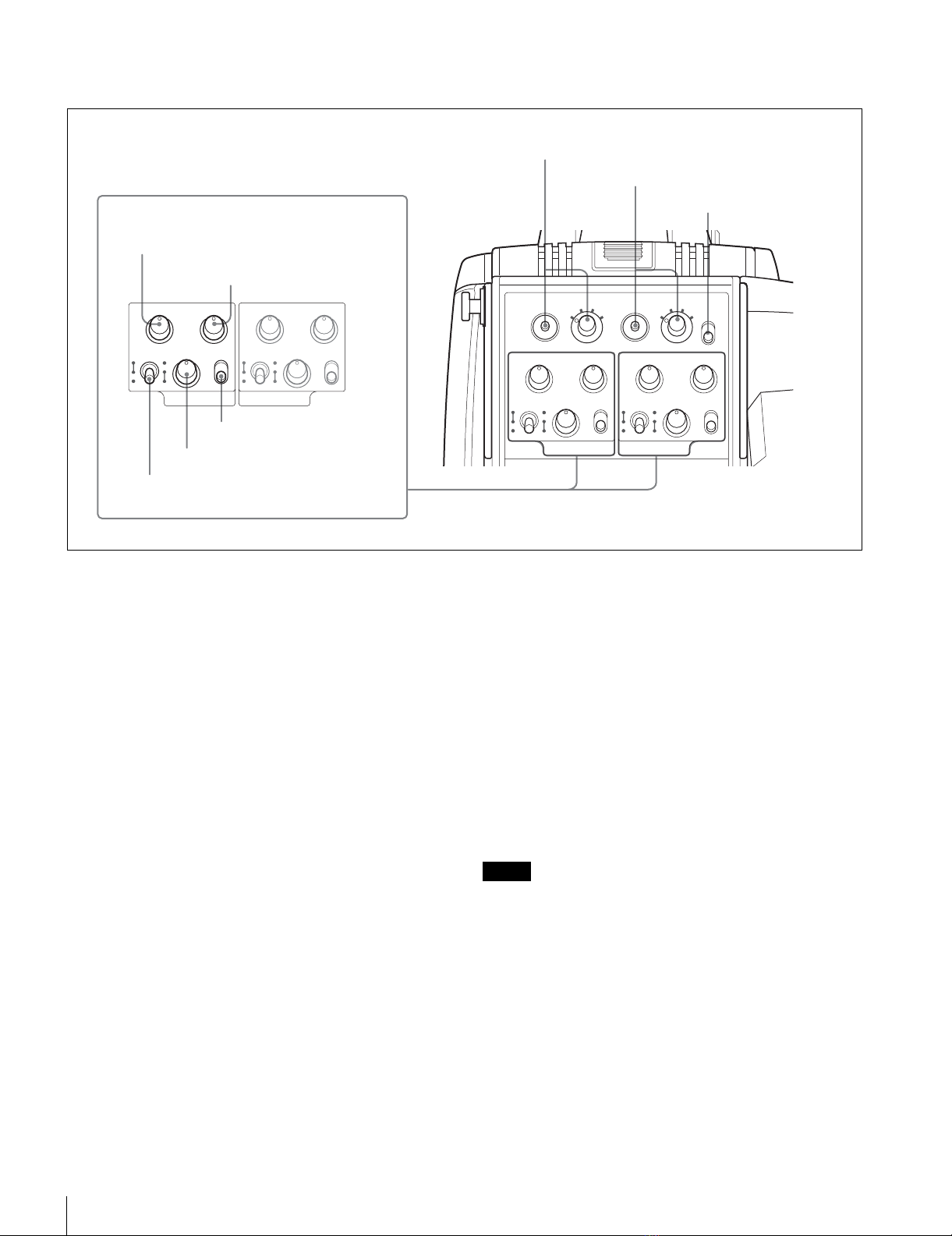

操作パネル
aINTERCOM1（インターカム 1）、INTERCOM2（イン
ターカム 2）つまみ / スイッチ
インターカムライン 1、インターカムライン 2 それぞれに対
し、PGM1 調整つまみ、PGM2 調整つまみ、ライン選択ス
イッチ、LEVEL/MIC スイッチ、および INCOM 調整つま
みが用意されています。
PGM1（プログラム 1）調整つまみ
プログラム 1 の音声受信レベルを調整します。
PGM2（プログラム 2）調整つまみ
プログラム 2 の音声受信レベルを調整します。
LEVEL/MIC（レベル / マイクロホン）スイッチ
REAR/ON：インターカム用ヘッドセットのマイクを ON
にします。インターカム音声の受信レベルは INCOM 調
整つまみで調整します。
REAR/OFF：インターカム用ヘッドセットのマイクを OFF
にします。インターカム音声の受信レベルは INCOM 調
整つまみで調整します。
FRONT/OFF：インターカム用ヘッドセットのマイクを
OFF にします。インターカム音声の受信レベルは、カメ
ラ前面の INCOM/EARLEVEL つまみ（14 ページ）で
調整できます。
INCOM（インターカム）調整つまみ
インターカム音声の受信レベルを調整します。
ライン選択スイッチ
インターカムラインを選択します。
PROD：プロデューサーラインを使用します。
ENG：エンジニアラインを使用します。
bRET1（リターンビデオ 1）ボタン / スイッチ
ボタンを押している間、スイッチで選択したリターンビデオ
信号をビューファインダー画面でモニターできます。
cRET2（リターンビデオ 2）ボタン / スイッチ
リターンビデオ 1 と並行して別の系統のシステムを使用して
いる場合、スイッチで選択した信号を、ボタンを押している
間ビューファインダー画面でモニターできます。
RET1 ボタンと RET2 ボタンを両方とも押した場合は、
RET1 ボタンが優先されます。
dLIGHT（ライト）スイッチ
ON にすると操作パネルの表示文字が点灯します。
RET1
PGM1 PGM2
1
23
4
RET2
1
23
4LIGHT
INCOM
INTERCOM 1
ON
OFF
PROD
LEVEL
REAR
FRONT
MIC
ON
OFF ENG
PGM1 PGM2
INCOM
INTERCOM 2
PROD
LEVEL
REAR
FRONT
MIC
ON
OFF ENG
PGM1 PGM2
INCOM
INTERCOM 1
PROD
LEVEL
REAR
FRONT
MIC
ON
OFF ENG
PGM1 PGM2
INCOM
INTERCOM 2
PROD
LEVEL
REAR
FRONT
MIC
ON
OFF ENG
bRET1 ボタン / スイッチ
cRET2 ボタン / スイッチ
aINTERCOM1、INTERCOM2 つまみ / スイッチ
PGM1 調整つまみ
PGM2 調整つまみ
ライン選択スイッチ
INCOM 調整つまみ
dLIGHT スイッチ
LEVEL/MIC スイッチ
ご注意

各部の名称と働き 17
コネクターパネル
aEARPHONE（イヤホン）ジャック（ステレオミニ
ジャック）
イヤホン、ヘッドセットなどを接続し、インターカム音声を
出力します。
bRETCONT（リターンコントロール）端子（6 ピン）
リターンビデオセレクター CAC-6 を接続します。
cCRANE（クレーン）端子（12 ピン）
ビューファインダーや外部データなどの外部インターフェー
ス用です。
dTRACKER（トラッカー）端子（10 ピン）
インターカムやタリーなどの外部インターフェース用です。
eDCOUT（DC 電源出力）端子（4 ピン）
別売りのワイヤレスレシーバーなどに電源を供給します。
fDCIN（DC 電源入力）端子（XLR 型 4 ピン）
AC アダプター AC-DN10 などを接続し、本機に電源を供給
します。
gINCOM1、2（インターカム 1、2）端子（XLR 型 5 ピ
ン）
インターカムの音声信号を入出力します。
hREMOTE（リモート）端子（8 ピン）
リモートコントロールユニット RM-B150/B750、リモートコ
ントロールパネル RCP-700 シリーズ、またはマスターセッ
トアップユニット MSU-900/950 を接続します。
カメラコントロールユニットと接続して使用するときは、こ
の端子には何も接続しないでください。
iGENLOCKIN1)/RETIN1)/PROMPTEROUT（外部
同期信号入力 / リターン信号入力 / プロンプター信号出力）
端子（BNC 型）と切り換えスイッチ
切り換えスイッチで端子の機能を選択します。1)
GENLOCKIN：カメラコントロールユニットを接続せずカ
メラ単体で使用するとき、カメラを同期させる外部同期
用信号を入力します。
RETIN：カメラコントロールユニットを接続せずカメラ単
体で使用するとき、リターン信号を入力します（HD-
Y）。
PROMPTEROUT：プロンプター信号を出力します（カメ
ラコントロールユニット接続時のみ有効）。
1)この機能は将来対応です。
jTESTOUT（テスト出力）端子（BNC 型）
アナログ信号を出力します。
メニューの選択で、VBS 信号、VF 端子とほぼ同じ HD 信
号、HD-SYNC 信号、SD-SYNC 信号を出力することができ
ます。
OFF
+48V
MIC
FRONT MIC
DC OUT AUDIO IN
CH1 CH2
TEST
OUT
SDI 2
DC IN 10.5-17V
PROMPTER
RET IN
GENLOCK IN
LINE
OFF
+48V
MIC
AES/EBU
LINE
EARPHONE REMOTE RET CTRL
CRANETRACKER
bRETCONT 端子
cCRANE 端子
dTRACKER 端子
eDCOUT 端子
fDCIN 端子
gINCOM1、2 端子
hREMOTE 端子
iGENLOCKIN/RETIN/
PROMPTEROUT 端子と
切り換えスイッチ
jTESTOUT 端子
kSDI2 端子
aEARPHONE ジャック
lAUDIOINCH1、CH2 端子 / スイッチ
ご注意

準備
18

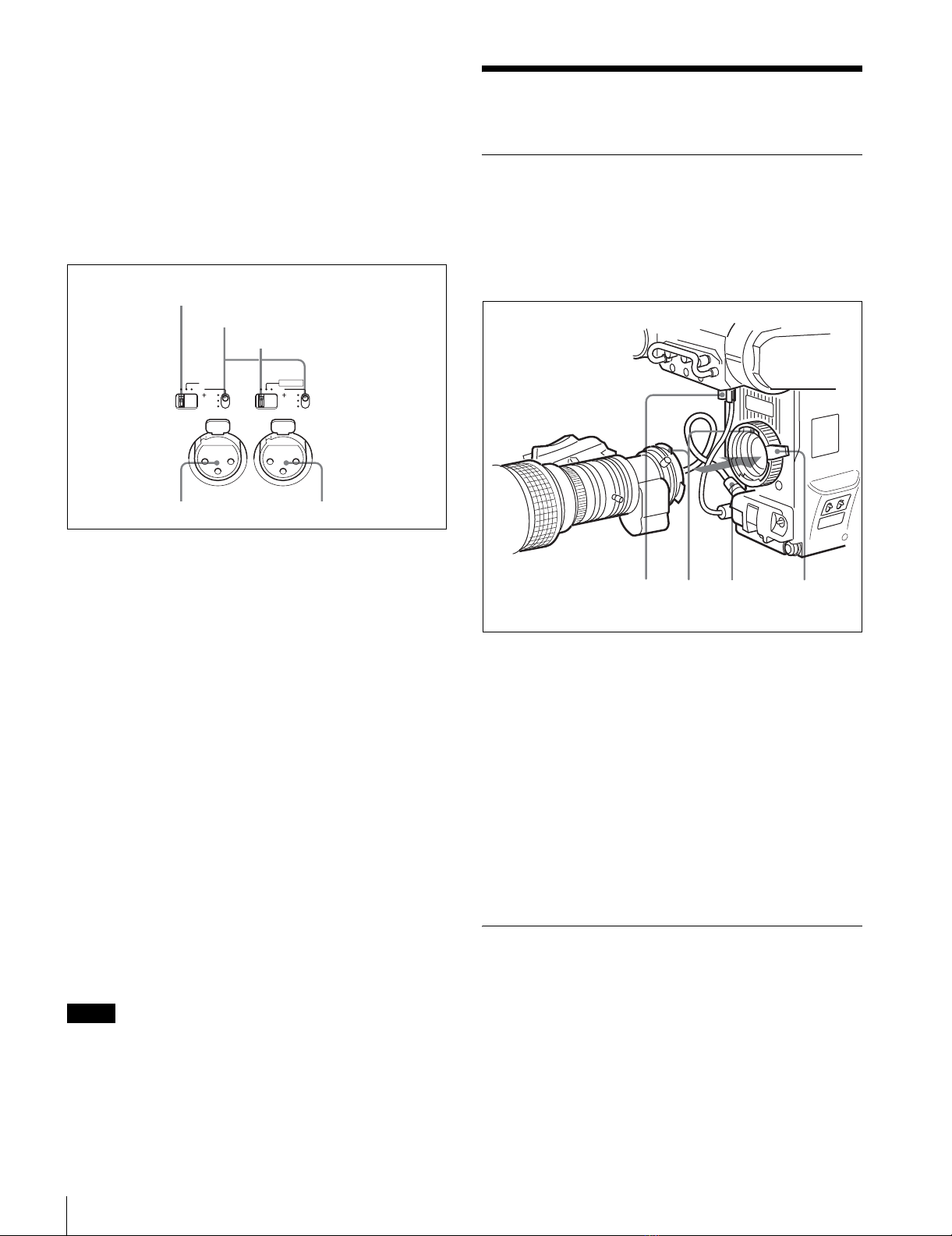

kSDI2（シリアルデジタルインターフェース 2）端子
（BNC 型）
HDSDI または SDSDI 信号を出力します。
lAUDIOIN（オーディオ入力）CH1、CH2 端子（XLR
型 3 ピン）/ スイッチ
オーディオ信号を入力します。チャンネル 1、2 それぞれに
対して入力選択スイッチ、マイク電源スイッチが用意されて
います。
CH1（チャンネル 1）オーディオ入力選択スイッチ
AUDIOINCH1 端子に接続する機器に合わせて設定します。
LINE：ラインレベル（0dBm）の信号を接続するとき
FRONTMIC：MIC1IN 端子に接続したマイクを使用する
とき
MIC：マイクを接続するとき
CH2（チャンネル 2）オーディオ入力選択スイッチ
AUDIOINCH2 端子に接続する機器に合わせて設定します。
LINE：ラインレベル（0dBm）の信号を接続するとき
AES/EBU：デジタルオーディオ信号を接続するとき（カ
メラ出力と同期させる必要があります。）
MIC：マイクを接続するとき
マイク電源スイッチ
対応する AUDIOIN 端子にマイクを接続したとき、マイク
に電源を供給するかどうかを設定します。
+48V：+48V の電源をマイクに供給する。
OFF：電源をマイクに供給しない。
（一番下の位置は機能しません。この位置にしてもマイクに
電源は供給されません。）
+12V 電源を供給するためにはセットの改造が必要です。
準備
レンズの取り付け
本機に取り付ける手順は、次のとおりです。
◆ レンズの取り扱いについては、レンズに付属の取扱説明書をご覧
ください。
1 レンズ固定レバーを押し上げて、レンズマウントからレ
ンズマウントキャップを外す。
2 レンズマウント上部中央の凹部にレンズの位置決めピン
を合わせ、レンズをマウントに差し込む。
3 レンズを支えながら、レンズ固定レバーを押し下げてレ
ンズを固定する。
4 レンズケーブルを LENS 端子に接続する。
5 レンズケーブルをケーブルクランプに押し込む。
フランジバックの調整
次のような場合、フランジバック1） の調整が必要です。
•レンズを初めて取り付けたとき
•レンズを交換したとき
•ズーム操作の際に、望遠・広角の両方で焦点がきちんと合
わないとき
ご注意
CH 1
48V
OFF
MIC LINE
48V
OFF
MIC LINE
AES/EBU
FRONT MIC
AUDIO IN
CH 2
CH1 オーディオ入力選択スイッチ
マイク電源スイッチ
CH2 オーディオ入力選択スイッチ
AUDIOINCH2 端子AUDIOINCH1 端子
1,3425

準備 19

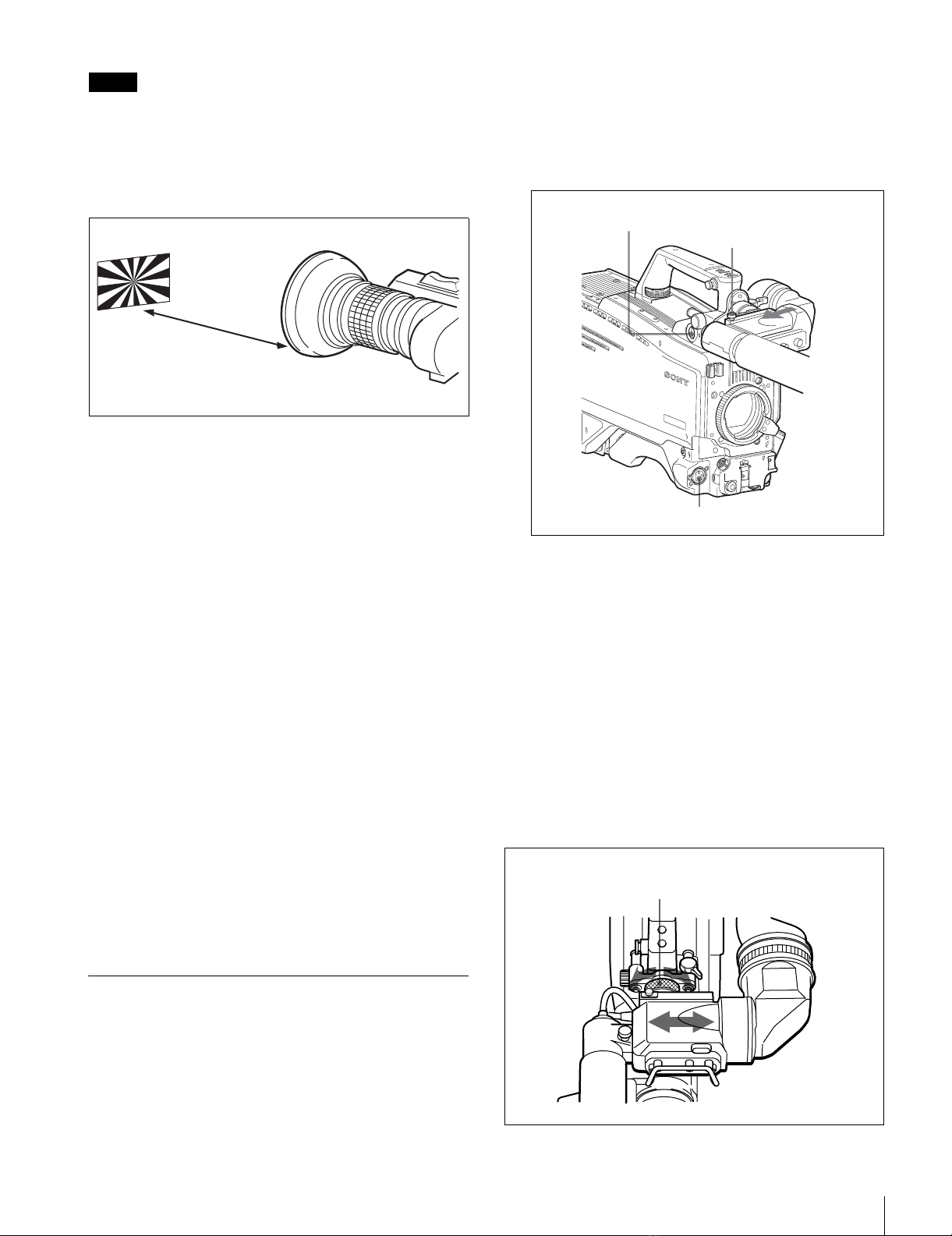

フランジバックの調整のために操作するレンズの各部分の位
置は、レンズによって異なります。レンズに付属の取扱説明
書で確認してください。
フランジバックの調整の手順は、次のとおりです。
1 絞りのモードを手動にして、絞りを開放にする。
2 フランジバック調整用チャートを本機から 3m ぐらいの
所に置き、適正な映像出力レベルが得られるように、照
明を調整する。
3 Ff2) リング固定ネジをゆるめる。
4 手動または電動で、ズームリングを望遠位置にする。
5 フランジバック調整用チャートを写し、フォーカスリン
グを回して焦点を合わせる。
6 ズームリングを広角位置にする。
7 Ff リングを回し、フランジバック調整用チャートに焦点
を合わせる。このとき、距離リングを動かさないように
注意してください。
8 遠望と広角の両方で焦点が合うようになるまで、手順 4
〜7の操作を繰り返す。
9 Ffリング固定ネジをしっかり締める。
1) フランジバック：レンズマウントの取り付け面から結像面までの距離
2) Ff：Flangefocallength
ビューファインダーの取り付け
例：ビューファインダー HDVF-20A/
C30W を取り付ける
◆ ビューファインダーの取り扱いについて詳しくは、ビューファイ
ンダーの取扱説明書をご覧ください。
取り付け手順
1 ビューファインダーを図の矢印の方向にスライドさせて
取り付ける。
ストッパーが自動的に下がります。
2 ビューファインダーの左右位置を決め、左右位置固定リ
リングを回して締める（下記「左右方向の調整」参照）。
3 ビューファインダーケーブルをカメラの VF 端子に接続
する。
4 マイクケーブルをカメラの MIC1IN 端子に接続する。
位置を調整する
位置を左右方向および前後方向に調整して、ビューファイン
ダー内を見やすくすることができます。
左右方向の調整
ご注意
約３ ｍ
ビューファインダー
ストッパー
VF 端子
MIC1IN 端子
ビューファインダー
左右位置固定リング

準備
20
1 ビューファインダー左右位置固定リングをゆるめる。
2 ビューファインダーを左右にスライドさせ、内部が見や
すい位置に調整する。
3 ビューファインダー左右位置固定リングを締める。
前後方向の調整
1 ビューファインダー前後位置固定レバーと LOCK つまみ
をゆるめる。
2 ビューファインダーを前後にスライドさせ、内部が見や
すい位置に調整する。
3 ビューファインダー前後位置固定レバーと LOCK つまみ
を回して、ビューファインダーを固定する。
ビューファインダーを取り外すには
ビューファインダー左右位置固定リングをゆるめ、ストッ
パーを上げて、ビューファインダーを取り付けたときと逆の
方向にスライドさせて抜き取ります。
ビューファインダーが脚に当たらないように
するには
本機を持ち運ぶときに、ビューファインダーが脚に当たらな
いようにするには、ビューファインダー回転機構 BKW-401
（別売り）を取り付けて、ビューファインダーを上部に回転
させておきます。
ビューファインダーを上部に回転させる前に、ビューファイ
ンダーを少し前に引き出した位置で固定してください。
ビューファインダーの前後方向の位置が最後部になっている
と、ビューファインダー回転機構のアームが本機のハンドル
に当たります。
ショルダーパッドの位置調整
ショルダーパッドは、中央位置（出荷時の位置）から前方に
25mm、後方に 10mm の範囲でスライドさせることができま
す。本機を肩にのせた状態で操作しやすくなるように、ショ
ルダーパッドの位置を調整してください。
ビューファインダー
前後位置固定レバー
LOCK つまみ
ご注意
