Sony MDX-G55 User manual

MDX-G55
Sony Corporation 1999 Printed in Japan
取り付けはお買い上げ店に依頼する
本機の取り付けは車種や年式により異なり、専門知識
が必要です。万一、ご自分で取り付けるときは、この
「取り付けと接続」に従って、正しく取り付けてくださ
い。正しい取り付けをしないと、火災や感電または自
動車の損傷の原因となります。
取り付けと接続
お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らないと、
火災や人身事故になることがあります。
この「取り付けと接続」および別冊の取扱説明書には、事故を
防ぐための重要な注意事項と製品の取り扱いかたを示してい
ます。この「取り付けと接続」とおよび別冊の取扱説明書をよ
くお読みのうえ、製品を安全にお使いください。お読みに
なったあとは、いつでも見られるところに必ず保管してくだ
さい。
123
3K5×83T5×8両面テープ
（プレート用）
クランパー
安全のために
警告表示の意味
「取り付けと接続」および取扱説明書、製品では、次のような表示をして
います。表示の内容をよく理解してから本文をお読みください。
この表示の注意事項を守らないと、火災・感電などにより
死亡や大けがなど人身事故の原因となります。
この表示の注意事項を守らないと、感電やその他の事故に
よりけがをしたり自動車に損害を与えたりすることがあり
ます。
注意を促す記号
行為を禁止する記号
下記の注意を守らないと火災・感電に
より死亡や大けがの原因となります。
ステアリングやブレーキ系統、タンクな
どにある車の性能を維持するための部品
を使わない
車体のボルトやナットを利用するとき、ステア
リングやブレーキ系統、タンクなどの部品を使
うと、制動不能や火災の原因となります。
パイプ類、タンク、電気配線などを傷つ
けない
火災の原因となります。車体に穴を開けて取
り付けるときは、パイプ類、タンク電気配線
などの位置を確認してください。
雨、水がかかる場所、湿気、ほこりの多
い場所には取り付けない
上記のような場所に取り付けると、火災や感
電の原因となります。
分解や改造をしない
火災や感電、事故の原因となります。
電源リード線の被覆を切って、他の機器の電源
を取ると、リード線の電流容量を超えてしまい
ます。内部の点検や修理はお買い上げ店または
ソニーサービス窓口にご依頼ください。
規定容量のヒューズを使う
ヒューズを交換するときは、必ずヒューズに
記された規定容量のアンペア数のものをお使
いください。規定容量を超えるヒューズを使
うと、火災の原因となります。
本機はDC12Vマイナスアース車専用です
大型トラックや寒冷地仕様のディーゼル車な
ど、24V車で使用すると火災などの原因とな
ります。
助手席用エアバッグシステムの動作を妨
げないように取り付ける
動作の妨げになる場所に取り付けると、エア
バッグが正常に働かず、けがの原因となりま
す。
運転操作や車体の可動部を妨げないよう
に取り付ける
運転の妨げになる場所、車体の可動部の妨げ
になる場所に取り付けや配線をすると、事故
や感電、火災の原因となります。
•ネジやシートレールなどの可動部にコード
類をはさみ込まない。
•コード類はまとめる。
•ステアリングやシフトレバー、ブレーキペダ
ルなどが正しく操作できることを確認する。
取り付け、接続作業をするときには、必
ずイグニッションキーをOFFにするか、
キーを抜いておく
イグニッションキーをONにしたまま作業をす
ると、バッテリーあがりや、ショートにより
ヒューズ飛びや発煙などの危険があります。
ヒューズ
下記の注意を守らないとけがをしたり
自動車に損害を与えたりすることがあります。
本機の通風口や放熱板をふさがない
通気口や放熱板などをふさぐと、内部に熱がこ
もり、火災の原因となることがあります。
アンテナは車体からはみ出さないよう取
り付ける
歩行者などに接触し、事故の原因となること
があります。
付属の部品で正しく取り付ける
他の部品を使うと、機器の内部を傷つける、
しっかり固定できないなどで、火災やけがの
原因となることがあります。
安定した場所に取り付ける
振動の多いところや、天井などに取り付ける
と、製品が動く、落ちるなどにより、事故や
けがの原因となることがあります。
日産車用プレート
取り付け部品の確認（付属品）
（4）（4）
4
0
ワイヤレスリモコン
ホルダー 両面テープ （ホルダー用）
6
この「取り付けと接続」に記載されている取り付け、接続先の機器は全て別売品
です。ただし、付属品は除きます。
8
取り付け台3K3×12
9
7
ビス・ナット類
•必ず付属のビス類をお使いください。
•ビスやナットを締めるとき、他の配線を噛みこまな
いようにご注意ください。
•車体のボルトやナットを使って共締めやアースをす
るとき、ハンドルやブレーキ系統のものは絶対に使
わないでください。
•外したビス類は、小箱や袋に入れて紛失しないよう
にしてください。
•外すビスの種類が多いときは、混同しないようにし
てください。
*I-3-867-499-02*(2)
FM / AM
ミニディスクプレーヤー
電源コード
5
（2）

1
カーナビゲーションシステムのATT出力コードへ
ソニーのナビゲーションシステム（別売り）のATT出力に接続します。
車体の金属部分へ
車体の金属部分に確実にアースしてください。
赤色コードおよび黄色コード、橙／白線コード
を接続する前にアースしてください。
水色
ATT入力
青
橙／白
最大許容電流0.1A
黒
緑／黒
黄
赤
左
右
左
右
リアスピーカー
フロントスピーカー

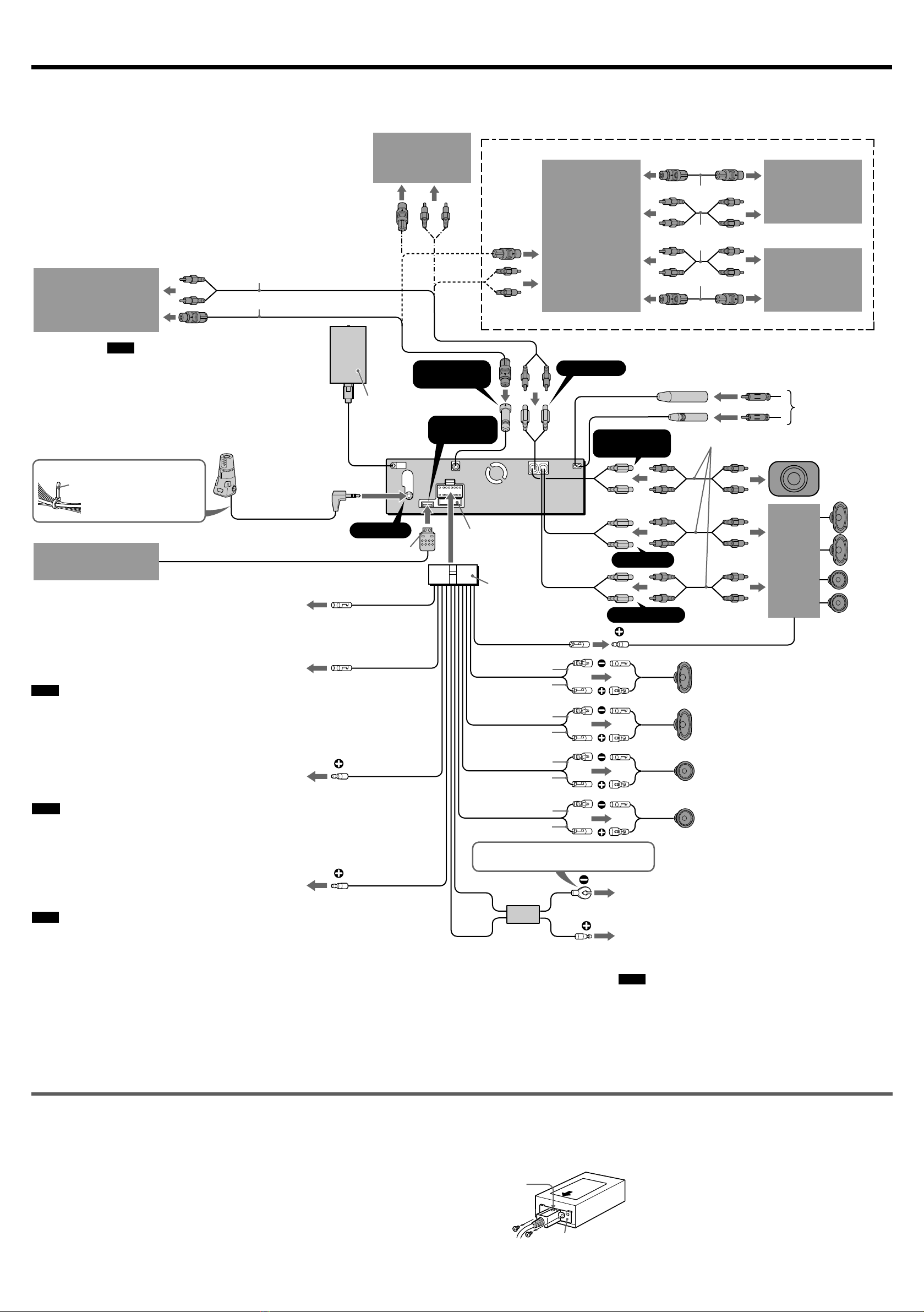

接続 必ず接続先の機器に付属の説明書もあわせてご覧ください。
裏面の「システム接続例」、「接続関係の
ご注意」も合わせてご覧ください。
― システム接続例 ― 純正アンテナブースターの接続
― スピーカーを接続するときは ― パワーアンテナをお使いになる場合
― ヒューズについて ― アンテナ1本で受信する場合
― 電源配線について ― ACCポジションのない車に取り
付ける場合
ショート事故を防ぐために
本機の電源コードの接続は、必ずイグニッションキーをOFFにし
て、すべての配線をすませてから行ってください。先に電源コードを
接続すると、ショートにより感電や製品の破損の原因になります。
コイルボックス
ヒューズ（10A）付
緑
紫／黒
紫
白／黒
白
灰／黒
灰
DC/DC
コンバーターの取り付けについて
•本体から離れたところに両面テープなどで取り付けてください。
•マットの下やエアコンの水滴がかかる場所に取り付けないでください。
•RCAピンコードや電源コード、アンテナコードと一緒に束ねないでください。ノイズの原因となることが
あります。また、コードをかみ込ませると表示が出なくなったり動作しなくなる場合があります。
•取り付け作業時にDC/DCコンバーターのコネクターを取り外す必要がある場合は、ネジ2本で固定されてい
る金具を取り外したあと、コネクターを抜いてください。再びコネクターを接続するときはコネクターの矢
印とラベルの矢印を合わせて接続してください。
•一度取り外してから接続するときは、電源コードより先に接続してください。
電源コードを接続したら、リセットボタンを押してください。
•コネクター抜け防止のためにネジと金具で固定し直してください。
Fマーク
金具
パワーアンテナコントロールリード、または純正アンテナブースターアンプ
の電源コードへ
本機の動作中は、このコードから12ボルトのコントロール用電源を供給しま
す。くわしくはお手持ちのパワーアンテナの説明書をご覧ください。
ご注意
•車種（リアまたはサイドガラスに内蔵しているプリント線状のFM/AMアン
テナの場合）によっては、純正アンテナブースターの電源供給コード（車両
側）に接続する必要があります。
•リレーボックスの付いていないパワーアンテナは使用できません。
•車側にパワーアンテナや純正アンテナブースターがない場合、あるいは手
動式のロッドアンテナの場合には接続の必要はありません。
*1, 4
CD/MDチェンジャーを2台つなぐときの接続
DC/DCコンバーター
光デジタル入力
メインアンテナ（FM/AM用）
サブアンテナ（FM用）
カーアンテナから
リモート入力 ヒューズ
（10A）
フロント音声出力
リア音声出力
フロント
スピーカー
リア
スピーカー
アクティブ
サブウーファー
最大許容電流0.3A
青／白
5
パワーアンプのリモート入力へ
パワーアンプへの接続専用コードです。
他の機器へ接続すると故障の原因となります。
8
接続後、コマンダーのプラグが
抜けないようにコードにたるみ
をつけ、付属のクランパー8で
他の接続コードと一緒に束ねて
ください。
ロータリーコマンダー
（付属）
*1 RCAピンコード
*2バスケーブル
*3 CD/MDチェンジャーまたはソースセレクターに付属の
RCAピンコード/バスケーブル、または別売りのRC-61
（1m）、RC-62（2m）などをご使用ください。
ソースセレクター
XA-C30など
CDチェンジャー
CDX-828など
CD/MDチェンジャー
CD/MDチェンジャー
パワーアンプ
*1
*2, 3
*1, 3
*1, 3
*2, 3
ご注意
•DC/DCコンバーター用コードは他のコードといっしょに束
ねないでください。ノイズの原因となることがあります。
•DC/DCコンバーターは本体からなるべく離れたところに両
面テープなどで固定してください。ただし、マットの下やエ
アコンの水滴がかかるところには取り付けないでください。
車両のイルミネーション電源へ
車のヘッドライト（スモールランプ）スイッチを入れたとき、本機のディス
プレイが減光します。
ご注意
必ず先に黒色コードをアースしてから接続してください。
バス音声入力
バス
コントロール入力
バッテリー（BAT）電源 へ （常時通電している電源へ）
車のキーに関係なく、常時通電しているところでヒューズの容量値以上の電源
が取れるところに接続します。イグニッションキーをOFFにすると、メモリー
保持用の電流だけが流れます。
ご注意
•電源の黄色コードを接続するときは、本機のヒューズ容量が車両側（純正ラ
ジオ用バックアップ電源）のヒューズ容量以下であることを確認してくださ
い。また、アンプなどを接続したシステムで使用する場合は、総ヒューズ容
量が車両側のヒューズ容量以下であることを確認してください。もし車両側
の容量が小さい場合はバッテリーから直接電源を引いてください。このこと
を確認しないと異常が生じた時、車両のヒューズが先に切れ、他の機器が機
能しなくなります。
•必ず先に黒色コードをアースしてから接続してください。
アクセサリー（ACC）電源へ
車のキーをLOCKかOFFにすると電源供給が切れて、ACCにすると電源が
入るところ（ラジオ回路など）に接続します。
ご注意
必ず先に黒色コードをアースしてから接続してください。
*4別売りのRC-63（1m）、RC-64（2m）、RC-65
（5m）などをご使用ください。
ローカルリンク
出力
●●面を上に
して差し込む
CDプレーヤー
CSX-G44 CSX-G44の接続はCSX-G44の取扱説明書をご覧ください。
サブウーファー
音声出力 （モノラル）
TVチューナー付き
DVDナビシステム
NVX-DV733
*2
ローカルリンク入力

取り付ける前に
フロントパネルの開閉のためには、シフトレバーからフ
ロントパネル部まで図の間隔が必要です。シフトレバー
の位置によっては、ディスクの出し入れがしにくい場合
やフロントパネル部が当たる場合があります。車のシフ
ト操作の妨げにならないことを確認してください。
取り付け場所
こんな取り付け場所はお避けください。
•運転の妨げになる所
•同乗者の安全を損なう所
•グローブボックスのふたの開閉や、灰皿
の出し入れの妨げになる所
ご注意
本機上面にある4個の周波数調整用ネジにはさわらないでください。
故障の原因になります。
本体を取り付ける
3
50mm
シフトレバー
•ほこりの多い所
•磁気を帯びた所
•直射日光やヒーターの熱風などが当たる所
•雨が吹き込んだり、水がかかる所、湿気
の多い所
純正カーオーディオを取り外す。
ちょっと一言
純正カーオーディオの取り外し方がわからない場合は「ソニーＦＡＸインフォメーション
サービス」にお問い合わせいただくか、お買い上げ店にご相談ください。
本機を取り付ける。
カーオーディオを取り付けていた純正ブラケットを利用して、本機を取り付け
ます。
ご注意
•本機の取り付けの際は必ず付属のネジをお使いください。また、車両側の純正ブラケッ
トを通さずに本体に直接ネジを締め付けると、故障の原因になります。
•本機のフロントパネル部の表示窓を押したり、ボタンに強い力を加えたりしないでくだ
さい。
•本機の上部に物をはさみ込まないでください。
トヨタ車/三菱車の場合（イラストはトヨタ車の場合）
1と2のネジは取り付ける車両により使い分けてください。
三菱車に本機を取り付ける場合は、2のネジをご使用ください。
1
1*または2*
純正ブラケット
1*または2*
日産車の場合
純正ブラケットのネジ
1*
*付属の皿ネジ1またはトラスネジ2で取り付けてください。
他のネジを使用すると故障の原因となります。
純正ブラケットのネジ
純正ブラケット
1*
3
TT
N
NT/N
2
トヨタ車、日産車、三菱車のほとんどは純正カーオーディオを外して、そのあとに本機を
取り付けられます。取り付け可能車はお買い上げ店にお問い合わせください。
お車が上記以外のときは、別売りの取り付けキットが必要です。お買い上げ店にご相談く
ださい。
ご注意
•水平から＋20度以内で取り付けてください。20度以上傾
けて取り付けると、MDの音飛びなどの原因となります。
•純正ブラケットを本機に取り付けるとき、本機側面に刻
印されているT（トヨタ車用）、M（三菱車用）、N（日産
車用）マークにブラケットの取り付けネジ穴を合わせて、
付属のネジ1または2で取り付けてください。
コラムカバーを外し、印をした場所にø2mmのネ
ジ穴を開けます。
取り付け場所にネジ穴用の印を付けます。
印を付けるには、取り付け台7にあるネジ用の穴
を使います。
ステアリングコラムカバー、ダッシュボード、
センターコンソールなどに取り付ける
操作しやすい場所に取り付けてください。
ご注意
•運転の妨げにならない場所（ハンドル操作やレバー操作に影響の
ない場所）に取り付けてください。
•同乗者の安全を損なうおそれのある場所には取り付けないでく
ださい。
•取り付けるとき、車の配線コードなどを傷つけないよう十分注
意してください。
•直射日光や、ヒーターの熱風が当たるなど高温になる場所には
取り付けないでください。
•ロータリーコマンダーのコードは無理に引っぱったり、はさみ
込み、かみ込みをしないようにしてください。
例：ステアリングコラムカバーに取り付ける場合
取り付け場所を決め、取り付け場所の表面をきれ
いにします。
ごみや油などが表面に付着していると、両面テー
プの接着力が低下します。
取り付け場所の表面と取り付け台7の両面テープをヘアドライヤーなどで20〜
30℃に温め、ネジ位置と合わせながら取り付け台を強く押し付け、接着します。
そのあと、付属のネジ6で取り付けます。
ご注意
•ネジを締めたあと、コラムカバー裏側に飛
び出したネジの先端をガムテープなどで覆い、
コード類の損傷を防止してください。
•取り付け台7が取り付けにくいときは、コ
ラムカバーに合わせて切ってお使いください。
ガムテープなど
c
取り付け場所の例
1
2
ロータリーコマンダーを取り付ける
2
3
4
5
7
ネジ穴
7
6
固定穴
リセットボタン
取り付けと接続が終わったら
4
1
2
センターコンソールやインダッシュに取り付ける
純正ブラケットのネジ
MDX-G55
センターコンソールまたはインダッシュへ
両面テープをプレート
に貼ってから取り付け
てください。
4両面テープ
MDX-G55
ブレーキランプやライト、ホーン、ウィンカー、ワイパー
など、すべての電装品が正しく動くことを確認する。
リセットボタンをつまようじの先などで押す。
ご注意
•リセット後は、必ずOPEN/CLOSEボタンを
押していったんフロントパネルを開閉してから、
他の操作をしてください。また、すでにMDが
入っている場合は、挿入し直してから操作し
てください。リセット後そのまま操作すると、
「NO Disc」などのエラー表示が出て正しく動
作しないことがあります。
•針のようなもので強く押すと故障の原因とな
ります。
ステアリングコラムにコラムカバーを取り付け、コマンダー底面にある固定穴
（4か所）を取り付け台のツメの部分に合わせ、コマンダーを取り付けます。
ご注意
ステアリングコラムにコラムカバーを取り付けるとき、
取り付け台を固定しているネジとステアリングの回
転部分や、操作レバーの作動部分、コード類などが
接触していないことを必ず確認してください。
センターコンソールまたはインダッシュへ

システム接続例
2台以上のチェンジャーを接続する場合、別売りのソースセレクターXA-C30が必要です。
接続例1フロント
スピーカー
CDプレーヤー
CSX-G44など
CDチェンジャー
CDX-828など
MDチェンジャー
MDX-65など
フロント
音声出力
サブウーファー
音声出力
（モノラル） アクティブ
サブウーファー
リア
スピーカー
バス
コントロール入力 リア
音声出力
MDX-G55 パワーアンプ
XM-604EQXなど
接続例2
MDX-G55
サブウーファー
音声出力
（モノラル）
バス
コントロール入力 リア
音声出力
パワーアンプ
XM-405EQXなど
PDCハンズフリー
ユニット
XCH-1000
フロント
スピーカー
リア
スピーカー
サブ
ウーファー
バス
音声入力 フロント
音声出力
接続例3
リア
スピーカー
フロント
スピーカー
サブ
ウーファー
バス
コントロール入力
サブウーファー
音声出力
（モノラル）
バス
音声入力
サブウーファー用
パワーアンプ
XM-1002HXなど
MDチェンジャー
MDX-65など
CDチェンジャー
CDX-828など
ソースセレクター
XA-C30
接続関係のご注意
スピーカーを接続するときは
次のことをお守りください。スピーカーの故障や破損の原因になります。
•スピーカーを接続する前に、必ず本機の電源をOFFにする。
•インピーダンス4〜8Ωのスピーカーを使う。
•十分な許容入力を持つスピーカーを使う。
•スピーカーの3、#端子を車のシャーシなどに接続しない。
•本機のスピーカーコードどうし（特に3端子どうし、#端子どうし）を接続しない。
•既設の純正スピーカーコードを使う場合、左右のスピーカーコードの#側が共通になっ
ているものは使わない。
•
本機のスピーカーコードにスピーカーを接続しない場合は、コードには何も接続しない。
•本機のスピーカーコードにアクティブスピーカー（アンプ内蔵スピーカー）を接続する
と、本機を破損するおそれがあります。アクティブスピーカーの使用を避け、通常のス
ピーカーをお使いください。
•
トヨタ車や三菱車、日産車にはトレードインスピーカーがあります。くわしくはお買い上
げ店にご相談ください。
ヒューズについて
•本体の後面とコイルボックスの中にあるヒューズが切れたときは、配線などをチェック
して必ず原因を確かめ、適切な処置をしてください。その後、ヒューズに記してある規
定容量（アンペア数）のヒューズと交換してください。規定容量以上のヒューズや針金
で代用することは大変危険です。
•本機の黄色コード（バッテリー電源入力コード）を接続する前に、本機のヒューズ容量
が車両側のヒューズ容量（ラジオまたはオーディオ電源）以下であることを確認してく
ださい。判断が難しい場合は、お買い上げ店にご相談ください。
電源配線について
車種によっては、車両側の配線が細い（電流容量不足）ため、エンジンアイドリング時に
ライトやエアコンを動作させると、正常に動作しないことがあります。この場合は、別売
りの電源コードRC-39を使って電源配線することをおすすめします。
純正アンテナブースターの接続
車種（リアまたはサイドガラスに内蔵しているプリント線状のFM/AMアンテナの場合）に
よっては、純正アンテナブースターに電源供給コード（車両側）に接続する必要がありま
す。この場合はパワーアンテナコントロールコード（青色）または、アクセサリー電源
（赤色）を接続してください。くわしくは、お買い上げ店にご相談ください。
パワーアンテナをお使いになる場合
本機裏面から出ている青色コードをパワーアンテナ（リレーボックス付き）に接続してお
使いになると、ラジオの電源を入れた時にパワーアンテナが自動的に出ます。
アンテナ
1
本で受信する場合
通常1本のアンテナをお使いになる場合は、本機のアンテナコネクターのMAINと表示さ
れている（太い）方に車両側のアンテナを接続してください。SUBと表示されている（細
い）方に接続すると正しく受信できません。
ACC
（アクセサリー）ポジションの無い車に本機を取
り付けた場合の操作上の警告
お車を離れる際は、必ず本機のOFFボタンを2秒以上押して時計表示が消えたことを確認
してください。
OFFボタンを短く押しても、時計表示が消えずにバッテリー上がりの原因となります。
シフトレバーの横などに取り付ける
操作しやすく手軽に取り出せる場所に取り付けてください。
5
ワイヤレスリモコンを取り付ける
取り付け場所を決め、取り付け場所の表面をきれいにします。
ごみや油などが表面に付着していると、両面テープの接着力が低下します。
1
ワイヤレスリモコンホルダー9の裏
面に両面テープ0を貼 り、お好みの
場所に取り付けます。
ご注意
•シフトレバーの操作やサイドブレーキ
を引くときなど運転の妨げにならない
場所に取り付けてください。
•座席の前後、上下など可動部の妨げに
ならない場所に取り付けてください。
2
ご注意
•直射日光は赤外線信号の受信に影響を与えることがあります。こ
のような場合、ワイヤレスリモコンを本機に近づけてご使用くだ
さい。
•高温になると変形することがありますのでワイヤレスリモコンを
直射日光のあたるところに取り付けないでください。
•温度による変形を防ぐために、駐車するときはワイヤレスリモコ
ンをグローブボックスなどに収納してください。
MDX-G55
取り付け場所の例
取り付け面へ 9
0
バス音声入力
CDチェンジャー
CDX-828など
MDチェンジャー
MDX-65など
TVチュ−ナ−付き
DVDナビシステム
NVX-DV733
