Sony CDX-L480X Product guide

13 57
24 68
57
48
AUDIO
OUT
REAR

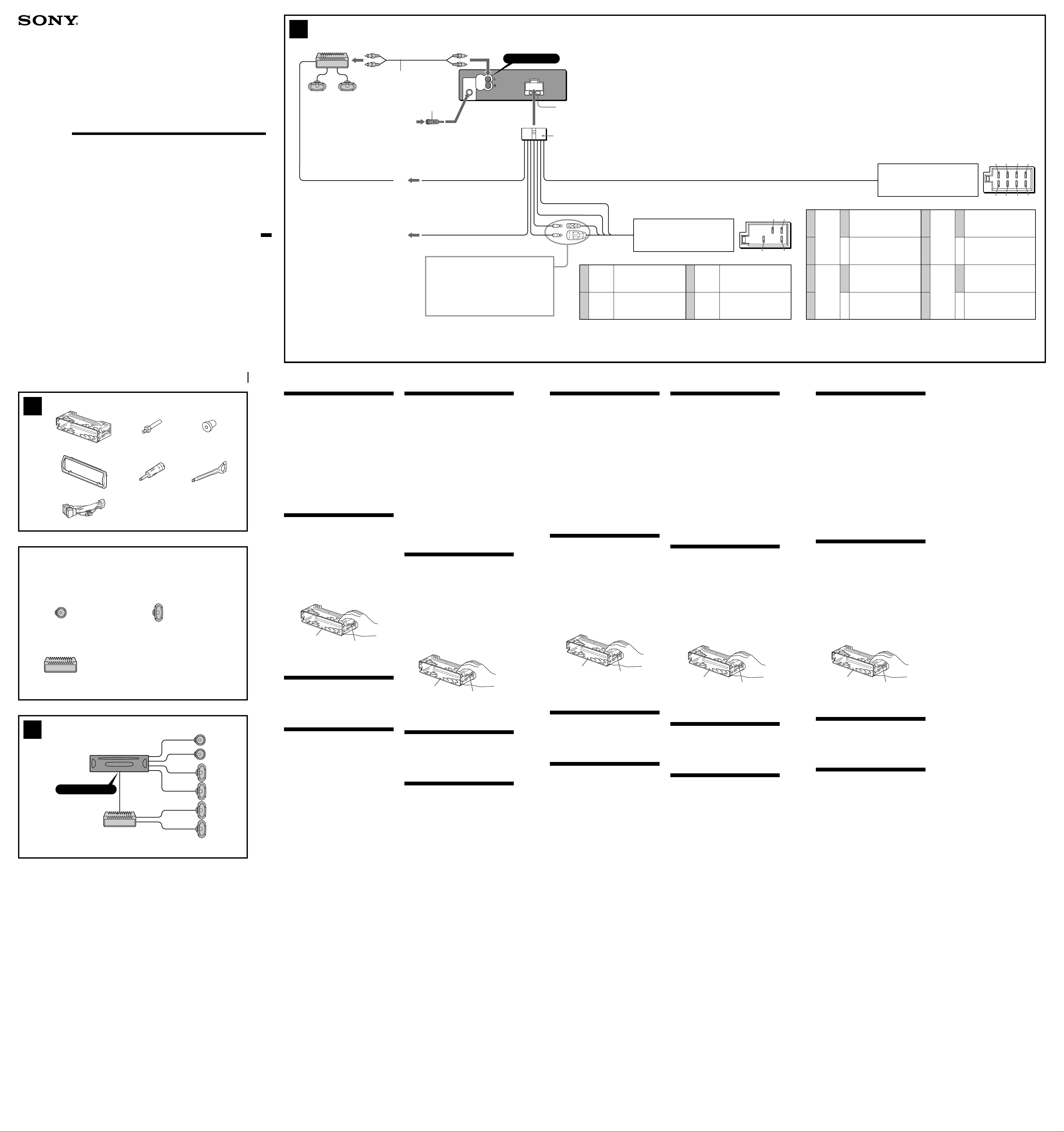

Installation/Connections
Installation/Anschluss
Installation/Connexions
Installazione/Collegamenti
Montage/Aansluitingen
FM/MW/LW
Compact Disc
Player
CDX-L480X
Sony Corporation © 2003 Printed in Thailand
3-247-341-11(1)
Equipment used in illustrations (not supplied)
In Abbildungen dargestellte Geräte (nicht mitgeliefert)
Appareils utilisés dans les illustrations (non fournis)
Apparecchiatura utilizzata nelle illustrazioni (non in dotazione)
Apparatuur gebruikt voor illustratiedoeleinden (niet meegeleverd)
Rear speaker
Hecklautsprecher
Haut-parleur arrière
Diffusore posteriore
Achterluidspreker
Front speaker
Frontlautsprecher
Haut-parleur avant
Diffusore anteriore
Voorluidspreker
2
Cautions
•This unit is designed for negative earth 12 V DC
operation only.
•Do not get the wires under a screw, or caught in
moving parts (e.g. seat railing).
•Before making connections, turn the car ignition off to
avoid short circuits.
•Connect the power connecting cord 7to the unit and
speakers before connecting it to the auxiliary power
connector.
•Run all earth wires to a common earth point.
•Be sure to insulate any loose unconnected wires with
electrical tape for safety.
Notes on the power supply cord (yellow)
•When connecting this unit in combination with other
stereo components, the connected car circuit’s rating
must be higher than the sum of each component’s fuse.
•When no car circuits are rated high enough, connect the
unit directly to the battery.
Parts Iist (1)
• The numbers in the list are keyed to those in the
instructions.
•The bracket 1and the protection collar 4are attached
to the unit before shipping. Before mounting the unit,
use the release keys 6to remove the bracket 1and the
protection collar 4from the unit. For details, see
“Removing the protection collar and the bracket (4)”
on the reverse side of the sheet.
•Keep the release keys 6for future use as they are
also necessary if you remove the unit from your car.
Caution
Handle the bracket 1carefully to avoid injuring your
fingers.
Note
Before installing, make sure that the catches on both sides
of the bracket 1are bent inwards 2 mm. If the catches
are straight or bent outwards, the unit will not be
installed securely and may spring out.
Connection example (2)
Notes
•Be sure to connect the earth cord before connecting the
amplifier.
•If you connect an optional power amplifier and do not
use the built-in amplifier, the beep sound will be
deactivated.
Connection diagram (3)
ATo AMP REMOTE IN of an optional power amplifier
This connection is only for amplifiers. Connecting any
other system may damage the unit.
BTo the interface cable of a car telephone
Warning
If you have a power aerial without a relay box,
connecting this unit with the supplied power connecting
cord 7may damage the aerial.
Notes on the control leads
•The power aerial control lead (blue) supplies +12 V DC
when you turn on the tuner or when you activate the AF
(Alternative Frequency), TA (Traffic Announcement)
function.
•When your car has built-in FM/MW/LW aerial in the rear/
side glass, connect the power aerial control lead (blue)
or the accessory power input lead (red) to the power
terminal of the existing aerial booster. For details,
consult your dealer.
•Apower aerial without a relay box cannot be used with
this unit.
Memory hold connection
When the yellow power input lead is connected, power
will always be supplied to the memory circuit even when
the ignition switch is turned off.
Notes on speaker connection
•Before connecting the speakers, turn the unit off.
•Use speakers with an impedance of 4 to 8 ohms, and
with adequate power handling capacities to avoid its
damage.
•Do not connect the speaker terminals to the car chassis,
or connect the terminals of the right speakers with those
of the left speaker.
• Do not connect the earth lead of this unit to the
negative (–) terminal of the speaker.
•Do not attempt to connect the speakers in parallel.
•Connect only passive speakers. Connecting active
speakers (with built-in amplifiers) to the speaker
terminals may damage the unit.
•To avoid a malfunction, do not use the built-in speaker
wires installed in your car if the unit shares a common
negative (–) lead for the right and left speakers.
•Do not connect the unit’s speaker cords to each other.
Note on connection
If speaker and amplifier are not connected correctly,
“FAILURE” appears in the display. In this case, make sure
the speaker and amplifier are connected correctly.
Précautions
•Cet appareil est conçu pour fonctionner sur un courant
continu de 12 V avec masse négative.
•Evitez de fixer des vis sur les câbles ou de coincer ceux-
ci dans des pièces mobiles (par exemple, armature de
siège).
•Avant d’effectuer des raccordements, éteignez le
moteur pour éviter les courts-circuits.
•Branchez le cordon d’alimention 7sur l’appareil et les
haut-parleurs avant de le brancher sur le connecteur
d’alimentation auxiliaire.
•Rassemblez tous les fils de terre en un point de
masse commun.
•Veillez à isoler tout fil ou câble non connecté avec du
chatterton approprié.
Remarques sur le cordon d’alimentation (jaune)
•Lorsque cet appareil est raccordé à d’autres éléments
stéréo, la valeur nominale des circuits du véhicule
raccordés doit être supérieure à la somme des fusibles
de chaque élément.
•Si aucun circuit de la voiture n’est assez puissant,
raccordez directement l’appareil à la batterie.
Liste des composants (1)
•Les numéros de la liste correspondent à ceux des
instructions.
•Le support 1et le tour de protection 4sont fixés à
l’appareil avant de quitter l’usine. Avant le montage de
l’appareil, utilisez les clés de déblocage 6pour
détacher le support 1et le tour de protection 4de
l’appareil. Pour de plus amples informations, reportez-
vous à la section “Retrait du tour de protection et du
support (4)” au verso de la feuille.
•Conservez les clés de déblocage 6pour une
utilisation ultérieure car vous en aurez également
besoin pour retirer l’appareil de votre véhicule.
Avertissements
Manipulez précautionneusement le support 1pour
éviter de vous blesser aux doigts.
Remarque
Avant l’installation, assurez-vous que les loquets des deux
côtés du support 1sont bien pliés de 2 mm vers
l’intérieur. Si les loquets sont droits ou pliés vers
l’extérieur, l’appareil ne peut pas être fixé solidement et
peut se détacher.
Exemple de raccordement (2)
Remarques
•Raccordez d’abord le fil de masse avant de connecter
l’amplificateur.
•Si vous raccordez un amplificateur de puissance en
option et si vous n’utilisez pas l’amplificateur intégré, le
bip sera désactivé.
Schémas de connexion (3)
AAu niveau du AMP REMOTE IN d’un amplificateur de
puissance facultatif
Ce raccordement existe seulement pour les
amplificateurs. Le raccordement à tout autre système
peut endommager l’appareil.
BVers le cordon de liaison d’un téléphone de voiture
Avertissement
Si vous disposez d’une antenne électrique sans boîtier de
relais, le branchement de cet appareil au moyen du
cordon d’alimentation fourni 7risque d’endommager
l’antenne.
Remarques sur les fils de commande
•Le fil de commande (bleu) fournit du courant continu de
+12 V lorsque vous allumez le sélecteur de canaux ou
lorsque vous activez la fonction TA (informations
circulation) en AF (fréquence alternative).
•Lorsque votre voiture est équipée d’une antenne FM/
GO/PO intégrée dans la vitre arrière/latérale, raccordez
le fil de commande de l’antenne (bleu) ou l’entrée
d’alimentation des accessoires (rouge) au bornier de
l’amplificateur d’antenne existant. Pour plus de détails,
consultez votre revendeur.
•Une antenne électrique sans boîtier de relais ne peut pas
être utilisée avec cet appareil.
Connexion pour la conservation de la mémoire
Lorsque le fil d’entrée d’alimentation jaune est connecté,
le circuit de la mémoire est alimenté en permanence
même si la clé de contact est en position d’arrêt.
Remarques sur la connexion des haut-parleurs
•Avant de raccorder les haut-parleurs, mettre l’appareil
hors tension.
•Utiliser des haut-parleurs ayant une impédance de 4 à 8
ohms et une capacité adéquate sous peine de les
endommager.
•Ne pas raccorder les bornes du système de haut-parleurs
au châssis de la voiture et ne pas connecter les bornes du
haut-parleur droit à celles du haut-parleur gauche.
•Ne pas raccorder le câble de masse de cet appareil à la
borne négative (–) du haut-parleur.
•Ne pas tenter de raccorder les haut-parleurs en parallèle.
•Ne pas connecter d’enceintes acoustiques actives (avec
amplificateurs intégrés) aux bornes d’enceinte de cet
appareil, pour éviter d’endommager l’appareil. Veiller à
raccorder des enceintes passives uniquement.
•Pour éviter tout dysfonctionnement, n’utilisez pas les fils
des haut-parleurs intégrés installés dans votre voiture si
l’appareil dispose d’un fil négatif commun (–) pour les
haut-parleurs droit et gauche.
•Ne raccordez pas entre eux les cordons des
haut-parleurs de l’appareil.
Remarque sur le raccordement
Si les enceintes et l’amplificateur ne sont pas raccordés
correctement, le message “FAILURE” s’affiche. Dans ce cas,
assurez-vous que les enceintes et l’amplificateur sont
raccordés correctement.
Vorsicht
•Dieses Gerät ist ausschließlich für den Betrieb bei 12 V
Gleichstrom (negative Erdung) bestimmt.
•Achten Sie darauf, dass die Kabel nicht unter einer
Schraube oder zwischen beweglichen Teilen wie z. B. in
einer Sitzschiene eingeklemmt werden.
•Schalten Sie, bevor Sie irgendwelche Anschlüsse
vornehmen, die Zündung des Fahrzeugs aus, um
Kurzschlüsse zu vermeiden.
•Verbinden Sie das Stromversorgungskabel 7mit dem
Gerät und den Lautsprechern, bevor Sie es mit dem
Hilfsstromanschluss verbinden.
•Schließen Sie alle Erdungskabel an einen
gemeinsamen Massepunkt an.
•Aus Sicherheitsgründen müssen alle losen, nicht
angeschlossenen Drähte mit Isolierband abisoliert
werden.
Hinweise zum Stromversorgungskabel (gelb)
•Wenn Sie dieses Gerät zusammen mit anderen
Stereokomponenten anschließen, muss der
Autostromkreis, an den die Geräte angeschlossen sind,
eine höhere Leistung aufweisen als die Summe der
Sicherungen der einzelnen Komponenten.
•Wenn kein Autostromkreis eine so hohe Leistung
aufweist, schließen Sie das Gerät direkt an die Batterie
an.
Teileliste (1)
•Die Nummern in der Liste sind dieselben wie im
Erläuterungstext.
•Die Halterung 1und die Schutzumrandung 4werden
vor dem Ausliefern am Gerät angebracht. Bevor Sie das
Gerät montieren, nehmen Sie die Halterung 1und die
Schutzumrandung 4mithilfe der Löseschlüssel 6
bitte vom Gerät ab. Einzelheiten dazu finden Sie unter
“Abnehmen der Schutzumrandung und der Halterung
(4)” auf der Rückseite dieses Blattes.
•Bewahren Sie die Löseschlüssel 6für den späteren
Gebrauch auf. Sie werden z. B. benötigt, wenn Sie
das Gerät aus dem Fahrzeug ausbauen wollen.
Sicherheitshinweise
Seien Sie beim Umgang mit der Halterung 1vorsichtig,
damit Sie sich nicht die Hände verletzen.
Hinweis
Vergewissern Sie sich vor dem Installieren, dass die
Verriegelungen an beiden Seiten der Halterung 1um 2
mm nach innen gebogen sind. Wenn die Verriegelungen
gerade oder nach außen gebogen sind, lässt sich das Gerät
nicht sicher installieren und kann herausspringen.
Anschlussbeispiel (2)
Hinweise
•Schließen Sie unbedingt zuerst das Massekabel an, bevor
Sie den Verstärker anschließen.
•Wenn Sie einen gesondert erhältlichen Endverstärker
anschließen und den integrierten Verstärker nicht
benutzen, wird der Signalton deaktiviert.
Anschlussdiagramm (3)
AAn AMP REMOTE IN des gesondert erhältlichen
Endverstärkers
Dieser Anschluss ist ausschließlich für Verstärker
gedacht. Schließen Sie nichts anderes daran an.
Andernfalls kann das Gerät beschädigt werden.
BAn Schnittstellenkabel eines Autotelefons
Warnung
Wenn Sie eine Motorantenne ohne Relaiskästchen
verwenden, kann durch Anschließen dieses Geräts mit
dem mitgelieferten Stromversorgungskabel 7die
Antenne beschädigt werden.
Hinweise zu den Steuerleitungen
• Die Motorantennen-Steuerleitung (blau) liefert + 12 V
Gleichstrom, wenn Sie den Tuner einschalten oder die
AF- (Alternativfrequenzsuche) oder die TA-Funktion
(Verkehrsdurchsagen) aktivieren.
• Wenn das Fahrzeug mit einer in der Heck-/
Seitenfensterscheibe integrierten FM (UKW)/MW/LW-
Antenne ausgestattet ist, schließen Sie die
Motorantennen-Steuerleitung (blau) oder die
Zubehörstromversorgungsleitung (rot) an den
Stromversorgungsanschluss des vorhandenen
Antennenverstärkers an. Näheres dazu erfahren Sie bei
Ihrem Händler.
• Es kann nur eine Motorantenne mit Relaiskästchen
angeschlossen werden.
Stromversorgung des Speichers
Wenn die gelbe Stromversorgungsleitung angeschlossen
ist, wird der Speicher stets (auch bei ausgeschalteter
Zündung) mit Strom versorgt.
Hinweise zum Lautsprecheranschluss
•Schalten Sie das Gerät aus, bevor Sie die Lautsprecher
anschließen.
•Verwenden Sie Lautsprecher mit einer Impedanz
zwischen 4 und 8 Ohm und ausreichender Belastbarkeit.
Ansonsten können die Lautsprecher beschädigt werden.
•Verbinden Sie die Lautsprecheranschlüsse nicht mit dem
Wagenchassis, und verbinden Sie auch nicht die
Anschlüsse des rechten mit denen des linken
Lautsprechers.
•Verbinden Sie die Masseleitung dieses Geräts nicht mit
dem negativen (–) Lautsprecheranschluss.
•Versuchen Sie nicht, Lautsprecher parallel
anzuschließen.
•An die Lautsprecheranschlüsse dieses Geräts dürfen nur
Passivlautsprecher angeschlossen werden. Schließen Sie
keine Aktivlautsprecher (Lautsprecher mit eingebauten
Verstärkern) an, da das Gerät sonst beschädigt werden
könnte.
•Um Fehlfunktionen zu vermeiden, verwenden Sie nicht
die im Fahrzeug installierten, integrierten
Lautsprecherleitungen, wenn am Ende eine gemeinsame
negative (–) Leitung für den rechten und den linken
Lautsprecher verwendet wird.
•Verbinden Sie nicht die Lautsprecherkabel des Geräts
miteinander.
Hinweis zum Anschließen
Wenn Lautsprecher und Verstärker nicht richtig
angeschlossen sind, erscheint “FAILURE” im Display.
Vergewissern Sie sich in diesem Fall, dass Lautsprecher und
Verstärker richtig angeschlossen sind.
Let op!
•Dit apparaat is ontworpen voor gebruik op
gelijkstroom van een 12 Volts auto-accu, negatief
geaard.
•Zorg ervoor dat de draden niet onder een schroef of
tussen bewegende onderdelen (b.v. zetelrail)
terechtkomen.
•Alvorens aansluitingen te verrichten moet u het contact
afzetten om kortsluiting te vermijden.
•Sluit het netsnoer 7aan op het toestel en de
luidsprekers vooraleer u het op de
hulpvoedingsaansluiting aansluit.
•Sluit alle aarddraden op een gemeenschappelijk
aardpunt aan.
•Voorzie niet aangesloten draden om veiligheidsredenen
altijd van isolatietape.
Opmerkingen bij de voedingskabel (geel)
•Wanneer u dit toestel aansluit samen met andere
componenten, moet het vermogen van de aangesloten
autostroomkring groter zijn dan de som van de
zekeringen van elke component afzonderlijk.
•Wanneer het vermogen ontoereikend is, moet u het
toestel rechtstreeks aansluiten op de batterij.
Onderdelenlijst (1)
•De nummers in de afbeelding verwijzen naar die in de
montage-aanwijzingen.
•De beugel 1en de beschermende rand 4worden
bevestigd op het toestel voordat dit wordt verzonden.
Voordat u het toestel plaatst, moet u de
ontgrendelingssleutels 6gebruiken om de beugel 1
en de beschermende rand 4te verwijderen van het
toestel. Zie “De beschermende rand en de beugel
verwijderen (4)” aan de achterzijde van dit vel voor
meer informatie.
•Bewaar de ontgrendelingssleutels 6voor
toekomstig gebruik omdat u deze ook nodig hebt
om het toestel uit de auto te verwijderen.
Opgelet
Houd de beugel 1voorzichtig vast zodat u uw vingers
niet verwondt.
Opmerking
Voordat u het toestel installeert, moet u de grepen aan
beide zijden van de beugel 12 mm naar binnen buigen.
Als de grepen recht zijn of naar buiten gebogen, kan het
toestel niet goed worden bevestigd en kan dit losschieten.
Voorbeeldaansluitingen (2)
Opmerkingen
•Sluit eerst de massakabel aan alvorens de versterker aan
te sluiten.
•Wanneer u een los verkrijgbare vermogensversterker
aansluit en de ingebouwde versterker niet gebruikt,
wordt de pieptoon uitgeschakeld.
Aansluitschema (3)
ANaar AMP REMOTE IN van een los verkrijgbare
vermogensversterker
Deze aansluiting is alleen bedoeld voor versterkers.
Door een ander systeem aan te sluiten kan het toestel
worden beschadigd.
BNaar het interface-snoer van een autotelefoon
Opgelet
Indien u een elektrische antenne heeft zonder relaiskast,
kan het aansluiten van deze eenheid met het bijgeleverde
netsnoer 7de antenne beschadigen.
Opmerking betreffende de aansluitsnoeren
•De antennevoedingskabel (blauw) levert +12 V
gelijkstroom wanneer u de tuner inschakelt of de AF
(Alternative Frequency), TA (Traffic Announcement)
functie activeert.
•Wanneer uw auto is uitgerust met een FM/MW/LW-
antenne in de achterruit/voorruit, moet u de
antennevoedingskabel (blauw) of de hulpvoedingskabel
(rood) aansluiten op de voedingsingang van de
bestaande antenneversterker. Raadpleeg uw dealer voor
meer details.
•Met dit apparaat is het niet mogelijk een automatische
antenne zonder relaishuis te gebruiken.
Instandhouden van het geheugen
Zolang de gele stroomdraad is aangesloten, blijft de
stroomvoorziening van het geheugen intact, ook wanneer
het contact van de auto wordt uitgeschakeld.
Opmerkingen betreffende het aansluiten van de
luidsprekers
•Zorg dat het apparaat is uitgeschakeld, alvorens de
luidsprekers aan te sluiten.
•Gebruik luidsprekers met een impedantie van 4 tot 8
Ohm en let op dat die het vermogen van de versterker
kunnen verwerken. Als dit wordt verzuimd, kunnen de
luidsprekers ernstig beschadigd raken.
•Verbind in geen geval de aansluitingen van de
luidsprekers met het chassis van de auto en sluit de
aansluitingen van de rechter en linker luidspreker niet
op elkaar aan.
•Verbind de massakabel van dit toestel niet met de
negatieve (–) aansluiting van de luidspreker.
•Probeer nooit de luidsprekers parallel aan te sluiten.
•Sluit geen actieve luidsprekers (met ingebouwde
versterkers) aan op de luidspreker-aansluiting van dit
apparaat. Dit zal leiden tot beschadiging van de actieve
luidsprekers. Sluit dus altijd uitsluitend luidsprekers
zonder ingebouwde versterker aan.
•Om defecten te vermijden mag u de bestaande
luidsprekerbedrading in uw auto niet gebruiken
wanneer er een gemeenschappelijke negatieve (–) draad
is voor de rechter en linker luidsprekers.
•Verbind de luidsprekerdraden niet met elkaar.
Opmerking over aansluiten
Als de luidspreker en versterker niet correct zijn
aangesloten, wordt “FAILURE” in het display
weergegeven. In dit geval moet u zorgen dat de
luidspreker en versterker correct zijn aangesloten.
Attenzione
• Questo apparecchio è stato progettato per l’uso solo a
12 V CC con massa negativa.
•Evitare che i cavi rimangano bloccati da una vite o
incastrati nelle parti mobili (ad esempio nelle guide
scorrevoli dei sedili).
•Prima di effettuare i collegamenti, spegnere il motore
dell’automobile onde evitare di causare cortocircuiti.
•Collegare il cavo di collegamento dell’alimentazione 7
all’apparecchio e ai diffusori prima di collegarlo al
connettore di alimentazione ausiliare.
•Portare tutti i cavi di massa a un punto di massa
comune.
•Per sicurezza, assicurarsi di isolare qualsiasi cavo non
collegato utilizzando del nastro adesivo.
Note sul cavo di alimentazione (giallo)
•Se questo apparecchio viene collegato in combinazione
con altri componenti stereo, la potenza nominale dei
circuiti dell’automobile deve essere superiore a quella
prodotta dalla somma dei fusibili di ciascun
componente.
•Se la potenza nominale dei circuiti dell’automobile non
è sufficiente, collegare l’apparecchio direttamente alla
batteria.
Elenco dei componenti (1)
•I numeri nella lista corrispondono a quelli riportati nelle
istruzioni.
•La staffa 1e la cornice di protezione 4vengono
applicati all’unità in fabbrica. Prima di installare l’unità,
utilizzare le chiavi di rilascio 6per rimuovere la staffa
1e la cornice di protezione 4dall’apparecchio. Per
ulteriori informazioni, vedere “Rimozione della staffa e
della cornice di protezione (4)” sul lato opposto del
foglio.
•Conservare le chiavi di rilascio 6per un uso futuro
in quanto sono necessarie per rimuovere l’unità
dall’auto.
Attenzione
Maneggiare la staffa 1con cautela per evitare di ferirsi le
mani.
Nota
Prima di installare l’unità, accertarsi di ripiegare i fermi
presenti su entrambi i lati della staffa 1verso l’interno di
2 mm. Se i fermi sono diritti o ripiegati verso l’esterno,
l’apparecchio non verrà installato in modo sicuro e
potrebbe non essere saldo.
Esempi di collegamento (2)
Note
•Assicurarsi di collegare il cavo di terra prima di collegare
l’apparecchio all’amplificatore.
• Se si effettua il collegamento di un amplificatore di
potenza opzionale e l’amplificatore incorporato non
viene utilizzato, il segnale acustico si disattiva.
Schema di collegamento (3)
AA AMP REMOTE IN di un amplificatore di potenza
opzionale
Questo collegamento è riservato esclusivamente agli
amplificatori. Non collegare un tipo di sistema diverso
onde evitare di causare danni all’apparecchio.
BAl cavo interfaccia di un telefono per auto
Avvertenza
Quando si collega l’apparecchio con il cavo di
alimentazione in dotazione 7, si potrebbe danneggiare
l’antenna elettrica se questa non ha la scatola di relè.
Note sui cavi di controllo
• Il cavo (blu) di controllo dell’antenna elettrica fornisce
alimentazione pari a +12 V CC quando si attiva il
sintonizzatore o la funzione TA (notiziario sul traffico)
AF (frequenza alternativa).
• Se l’automobile è dotata di antenna FM/MW/LW
incorporata nel vetro posteriore/laterale, collegare il
cavo (blu) di controllo dell’antenna elettrica o il cavo
(rosso) di ingresso dell’alimentazione opzionale al
terminale di alimentazione del preamplificatore
dell’antenna esistente. Per ulteriori informazioni,
consultare il proprio fornitore.
• Non è possibile usare un’antenna elettrica senza scatola
a relè con questo apparecchio.
Collegamento per la conservazione della memoria
Quando il cavo di ingresso alimentazione giallo è
collegato, viene sempre fornita alimentazione al circuito
di memoria anche quando l’interruttore di accensione è
spento.
Note sul collegamento dei diffusori
•Prima di collegare i diffusori spegnere l’apparecchio.
•Usare diffusori di impedenza compresa tra 4 e 8 ohm e
con capacità di potenza adeguata, altrimenti i diffusori
potrebbero venir danneggiati.
•Non collegare i terminali del sistema diffusori al telaio
dell’auto e non collegare i terminali del diffusore destro
a quelli del diffusore sinistro.
•Non collegare il cavo di terra di questo apparecchio al
terminale negativo (–) del diffusore.
•Non collegare i diffusori in parallelo.
•Assicurarsi di collegare soltanto diffusori passivi, poiché
il collegamento di diffusori attivi, dotati di amplificatori
incorporati, ai terminali dei diffusori potrebbe
danneggiare l’apparecchio.
•Per evitare problemi di funzionamento, non utilizzare i
cavi dei diffusori incorporati installati nell’automobile se
l’apparecchio condivide un cavo comune negativo (–) per
i diffusori destro e sinistro.
•Non collegare fra loro i cavi dei diffusori
dell’apparecchio.
Nota sui collegamenti
Se l’amplificatore e il diffusore non sono collegati
correttamente, “FAILURE” viene visualizzato nel display. In
tal caso, accertarsi che l’amplificatore e il diffusore siano
collegati correttamente.
Yellow
Gelb
Jaune
Giallo
Geel
Blue
Blau
Bleu
Blu
Blauw
continuous power supply
permanente Stromversorgung
alimentation continue
alimentazione continua
continu voeding
power aerial control
Motorantennensteuerung
antenne électrique
comando dell’antenna elettrica
automatische antenne
7
8
4
5
Red
Rot
Rouge
Rosso
Rood
Black
Schwarz
Noir
Nero
Zwart
switched power supply
geschaltete Stromversorgung
alimentation commutée
alimentazione commutata
geschakelde voeding
earth
Masse
masse
terra
aarding
Positions 1, 2, 3 and 6 do not have pins.
An Position 1, 2, 3 und 6 befinden sich keine Stifte.
Les positions 1, 2, 3 et 6 ne comportent pas de broches.
Le posizioni 1, 2, 3 e 6 non hanno piedini.
De posities 1, 2, 3 en 6 hebben geen pins.
5
from car aerial
von Autoantenne
de l’antenne de la voiture
dall’antenna dell’auto
van een auto-antenne
Fuse (10 A)
Sicherung (10 A)
Fusible (10 A)
Fusibile (10 A)
Zekering (10 A)
7
AMP REM
Light blue
Hellblau
Bleu ciel
Azzurro
Hemelsblauw
Blue/white striped
Blauweiß
Rayé bleu/blanc
A strisce blu e bianche
Blauw/wit gestreept
1
2
3
4
Speaker, Rear, Right
Lautsprecher hinten rechts
haut-parleur, arrière, droit
Diffusore, posteriore, destro
Luidspreker, achter, rechts
Speaker, Rear, Right
Lautsprecher hinten rechts
haut-parleur, arrière, droit
Diffusore, posteriore, destro
Luidspreker, achter, rechts
Speaker, Front, Right
Lautsprecher vorne rechts
haut-parleur, avant, droit
Diffusore, anteriore, destro
Luidspreker, voor, rechts
Speaker, Front, Right
Lautsprecher vorne rechts
haut-parleur, avant, droit
Diffusore, anteriore, destro
Luidspreker, voor, rechts
5
6
7
8
Speaker, Front, Left
Lautsprecher vorne links
haut-parleur, avant, gauche
Diffusore, anteriore, sinistro
Luidspreker, voor, links
Speaker, Front, Left
Lautsprecher vorne links
haut-parleur, avant, gauche
Diffusore, anteriore, sinistro
Luidspreker, voor, links
Speaker, Rear, Left
Lautsprecher hinten links
haut-parleur, arrière, gauche
Diffusore, posteriore, sinistro
Luidspreker, achter, links
Speaker, Rear, Left
Lautsprecher hinten links
haut-parleur, arrière, gauche
Diffusore, posteriore, sinistro
Luidspreker, achter, links
Purple
Violett
Mauve
Viola
Paars
White
Weiß
Blanc
Bianco
Wit
Grey
Grau
Gris
Grigio
Grijs
+
–
+
–
+
–
+
–
from the car’s speaker connector
vom Lautsprecheranschluss des Fahrzeugs
du connecteur de haut-parleur de la voiture
dal connettore del diffusore dell’auto
van de autoluidsprekerstekker
from the car’s power connector
vom Stromanschluss des Fahrzeugs
du connecteur d’alimentation de la voiture
dal connettore di alimentazione dell’auto
van de autovoedingsstekker
ATT
See “Power connection diagram” on the reverse side for
details.
Näheres dazu finden Sie im „Stromanschlussdiagramm”.
Blättern Sie dazu bitte um.
Voir le “
Schéma de connexion d’alimentation” au
verso pour plus de détails.
Per ulteriori informazioni, vedere “Diagramma dei
collegamenti di alimentazione” che si trova sul retro.
Zie “Voedingsaansluitschema” op de achterkant voor
meer details.
3*1Note for the aerial connecting
If your car aerial is an ISO
(International Organisation for
Standardisation) type, use the supplied
adaptor 5to connect it.
First connect the car aerial to the
supplied adaptor, then connect it to
the aerial jack of the master unit.
*2RCA pin cord (not supplied)
*1Hinweis zum Anschließen der Antenne
Wenn Ihre Fahrzeugantenne der
ISO-Norm (ISO = International
Organization for Standardization -
Internationale
Normungsgemeinschaft) entspricht,
schließen Sie sie mit Hilfe des
mitgelieferten Adapters 5an.
Verbinden Sie zuerst die
Fahrzeugantenne mit dem
mitgelieferten Adapter, und verbinden
Sie diesen dann mit der
Antennenbuchse des Hauptgeräts.
*2Cinchkabel (nicht mitgeliefert)
*1Remarque sur le raccordement de
l’antenne
Si votre antenne de voiture est de type
ISO (Organisation internationale de
normalisation), utilisez l’adaptateur
fourni 5pour la raccorder.
Raccordez d’abord l’antenne de
voiture à l’adaptateur fourni et,
ensuite, à la prise d’antenne de
l’appareil principal.
*2Cordon à broche RCA (non fourni)
*1Nota per il collegamento dell’antenna
Se l’antenna dell’auto è di tipo ISO
(International Organization
Standardization), utilizzare
l’adattatore 5in dotazione per
collegarla.
Collegare prima l’antenna della
macchina all’adattatore in dotazione,
quindi collegarla alla presa
dell’antenna dell’apparecchio
principale.
*2Cavo a piedini RCA (non in dotazione)
*1Opmerking bij de antenne-aansluiting
Indien uw auto is uitgerust met een
antenne van het type ISO
(International Organisation for
Standardization), moet u die
aansluiten met behulp van de
meegeleverde adapter 5.
Sluit eerst de auto-antenne aan op de
meegeleverde adapter en vervolgens
de antennestekker op het
hoofdtoestel.
*2Tulpstekkersnoer (niet bijgeleverd)
13
4
2
6
1
5
7
Negative polarity positions 2, 4, 6, and 8 have striped cords.
An den negativ gepolten Positionen 2, 4, 6 und 8 befinden sich gestreifte Adern.
Les positions de polarité négative 2, 4, 6 et 8 sont dotées de cordons rayés.
Le posizioni a polarità negativa 2, 4, 6 e 8 hanno cavi rigati.
De posities voor negatieve polariteit (2, 4, 6 en 8) hebben gestreepte kabels.
Green
Grün
Vert
Verde
Groen
Power amplifier
Endverstärker
Amplificateur de puissance
Amplificatore di potenza
Eindversterker
AUDIO OUT REAR
AUDIO OUT REAR
*2
Max. supply current 0.3 A
max. Versorgungsstrom 0,3 A
Courant d’alimentation maximum 0,3 A
Alimentazione massima fornita 0,3 A
Max. voedingsstroom 0,3 A A
B
*1
1
1
11
1
×2
Catch
Verriegelung
Loquet
Fermo Greep
s

182 mm
53 mm
Power connection diagram
Auxiliary power connector may vary depending on
the car. Check your car’s auxiliary power connector
diagram to make sure the connections match
correctly. There are three basic types (illustrated
below). You may need to switch the positions of the
red and yellow leads in the car stereo’s power
connecting cord.
After matching the connections and switched
power supply leads correctly, connect the unit to
the car’s power supply. If you have any questions
and problems connecting your unit that are not
covered in this manual, please consult the car
dealer.
Auxiliary power connector
Hilfsstromanschluss
Connecteur d’alimentation auxiliaire
Connettore di alimentazione ausiliaria
Hulpvoedingsaansluiting
4
Yellow
Gelb
Jaune
Giallo
Geel
continuous power supply
permanente Stromversorgung
alimentation continue
alimentazione continua
continu voeding
the car without ACC position
Fahrzeug ohne Zubehörposition (ACC)
Véhicule sans position ACC
la macchina senza posizione ACC
Auto zonder ACC stand
Red
Rot
Rouge
Rosso
Rood
Red
Rot
Rouge
Rosso
Rood
Yellow
Gelb
Jaune
Giallo
Geel
Yellow
Gelb
Jaune
Giallo
Geel
Red
Rot
Rouge
Rosso
Rood
switched power supply
geschaltete Stromversorgung
alimentation commutée
alimentazione commutata
geschakelde voeding
7
4
Yellow
Gelb
Jaune
Giallo
Geel
switched power supply
geschaltete Stromversorgung
alimentation commutée
alimentazione commutata
geschakelde voeding
Red
Rot
Rouge
Rosso
Rood
Red
Rot
Rouge
Rosso
Rood
Yellow
Gelb
Jaune
Giallo
Geel
Yellow
Gelb
Jaune
Giallo
Geel
Red
Rot
Rouge
Rosso
Rood
continuous power supply
permanente Stromversorgung
alimentation continue
alimentazione continua
continu voeding
7
Red
Rot
Rouge
Rosso
Rood
Red
Rot
Rouge
Rosso
Rood
Yellow
Gelb
Jaune
Giallo
Geel
Yellow
Gelb
Jaune
Giallo
Geel
Voedingsaansluitschema
De hulpvoedingsaansluiting kan verschillen
afhankelijk van de auto. Controleer het
voedingsaansluitschema dat bij dit toestel wordt
geleverd om te zien of de aansluitingen kloppen. Er
zijn drie basistypes (zie illustratie hieronder). Het is
mogelijk dat u de posities van de rode en gele
kabels in het aansluitsnoer van het car
audiosysteem moet omwisselen.
Als de aansluitingen en geschakelde
voedingskabels kloppen, sluit u het toestel aan op
de voeding van de wagen. Indien u nog vragen of
problemen hebt in verband met het aansluiten van
het toestel die niet in deze handleiding vermeld
staan, raadpleeg dan de autodealer.
Diagramma dei collegamenti di
alimentazione
Il connettore di alimentazione ausiliaria può variare
a seconda della macchina.
Controllare il diagramma del connettore di
alimentazione ausiliaria della macchina per essere
sicuri che le connessioni corrispondano
correttamente. Vi sono tre tipi di base (illustrazione
sotto). Potrà essere necessario cambiare le posizioni
dei cavi rosso e giallo nel cavo di alimentazione
dello stereo della macchina. Dopo aver fatto
corrispondere le connessioni e aver commutato i
cavi di alimentazione, collegare l’apparecchio
all’alimentazione della macchina. Se si hanno
domande o se sorgono problemi che non sono stati
trattati nel manuale nel collegare l’apparecchio,
contattare l’autoconcessionario.
Schéma de connexion
d’alimentation
Le connecteur d’alimentation auxiliaire peut varier
suivant le type de voiture. Vérifiez le schéma du
connecteur d’alimentation auxiliaire de votre
voiture pour vous assurer que les connexions
correspondent. Il en existe trois types de base
(illustrés ci-dessous). Il se peut que vous deviez
commuter la position du fil rouge et jaune du
cordon d’alimentation de l’autoradio.
Après avoir établi les connexions et commuté
correctement les fils d’alimentation, raccordez
l’appareil à l’alimentation de la voiture. Si vous
avez des questions ou des difficultés à propos de
cet appareil qui ne sont pas abordées dans le
présent mode d’emploi, consultez votre revendeur
automobile.
Stromanschlussdiagramm
Der Hilfsstromanschluss kann je nach Fahrzeugtyp
unterschiedlich sein. Sehen Sie im
Hilfsstromanschlussdiagramm für Ihr Fahrzeug
nach, wie die Verbindung ordnungsgemäß
vorgenommen werden muss. Es gibt, wie unten
abgebildet, drei grundlegende Typen.
Sie müssen möglicherweise die rote und gelbe
Leitung des Stromversorgungskabels der
Autostereoanlage vertauschen.
Stellen Sie die Anschlüsse her, schließen Sie die
geschalteten Stromversorgungsleitungen richtig an,
und verbinden Sie dann das Gerät mit der
Stromversorgung Ihres Fahrzeugs. Wenn beim
Anschließen des Geräts Fragen oder Probleme
auftreten, die in dieser Bedienungsanleitung nicht
erläutert werden, wenden Sie sich bitte an den
Autohändler.
Précautions
•Choisir soigneusement l’emplacement de
l’installation afin que l’appareil ne gêne pas la
conduite normale du véhicule.
•Eviter d’installer l’appareil dans un endroit
exposé à de la poussière, de la saleté, des
vibrations violentes ou à des températures
élevées, comme en plein soleil ou à proximité
d’une bouche d’air chaud.
•Pour garantir un montage sûr, n’utiliser que le
matériel fourni.
Réglage de l’angle de montage
Ajuster l’inclinaison à un angle inférieur à 60°.
Retrait du tour de protection et
du support (4)
Avant d’installer l’appareil, retirez le tour de
protection 4et le support 1de l’appareil
1Retirez le tour de protection 4.
1Accrochez les clés de déblocage 6
simultanément dans le tour de protection 4.
2Tirez sur la clé de déblocage 6pour retirer le
tour de protection 4.
2Retirez le support 1.
1Insérez les deux clés de déblocage 6
simultanément entre l’appareil et le support
jusqu’au déclic indiquant qu’elles sont en
place.
2Tirez le support 1vers le bas, puis tirez
l’appareil vers le haut pour les séparer.
Exemple de montage (5)
Installation dans le tableau de bord
Remarques
•Plier ces griffes pour assurer une prise correcte si
nécessaire (5-2).
•Assurez-vous que les 4 taquets du tour de
protection 4sont correctement insérés dans les
fentes de l’appareil (5-3).
Retrait et pose de la façade (6)
Avant d’installer l’appareil, déposez la façade.
6-A Pour retirer
Avant de déposer la façade, n'oubliez pas
d’appuyer sur (OFF). Appuyez ensuite sur ,
puis faire glisser la façade lvers soi.
6-B Pour attacher
Fixez la partie Ade la façade sur la partie Bde
l’appareil, comme indiqué sur l’illustration, puis
appuyez sur le côté gauche jusqu’au déclic.
Avertissement en cas
d’installation dans une voiture
dont le contact ne comporte pas
de position ACC (accessoires)
Après avoir coupé le moteur, n'oubliez pas de
maintenir la touche (OFF) sur l'appareil
enfoncée jusqu’à ce que l'affichage disparaisse.
Sinon, l'affichage n'est pas désactivé et la batterie se
décharge.
Touche RESET
Une fois que l’installation et les raccordements sont
terminés, retirez la façade et appuyez sur le bouton
RESET à l’aide d’un stylo à bille ou d’un autre objet
pointu.
Precautions
•Choose the installation location carefully so that
the unit will not interfere with normal driving
operations.
•Avoid installing the unit in areas subject to dust,
dirt, excessive vibration, or high temperature,
such as in direct sunlight or near heater ducts.
•Use only the supplied mounting hardware for a
safe and secure installation.
Mounting angle adjustment
Adjust the mounting angle to less than 60°.
Removing the protection collar
and the bracket (4)
Before installing the unit, remove the
protection collar 4and the bracket 1from
the unit.
1Remove the protection collar 4.
1Engage the release keys 6together with the
protection collar 4.
2Pull out the release keys 6to remove the
protection collar 4.
2Remove the bracket 1.
1Insert both release keys 6together between
the unit and the bracket until they click.
2Pull down the bracket 1, then pull up the
unit to separate.
Mounting example (5)
Installation in the dashboard
Notes
•Bend these claws outward for a tight fit, if
necessary (5-2).
•Make sure that the 4 catches on the protection
collar 4are properly engaged in the slots of the
unit (5-3).
How to detach and attach the
front panel (6)
Before installing the unit, detach the front
panel.
6-A To detach
Before detaching the front panel, be sure to press
(OFF). Press , and pull it off towards you.
6-B To attach
Attach part Aof the front panel to part Bof the
unit as illustrated and push the left side into
position until it clicks.
Warning when installing in a car
without ACC (accessory)
position on the ignition key
switch
After turning off the ignition, be sure to press
and hold (OFF) on the unit until the display
disappears.
Otherwise, the display does not turn off and this
causes battery drain.
RESET button
When the installation and connections are
completed, be sure to press the RESET button with
a ballpoint pen, etc., after detaching the front panel.
Vorsichtsmaßnahmen
•Wählen Sie den Einbauort sorgfältig so aus, dass
das Gerät beim Fahren nicht hinderlich ist.
•Bauen Sie das Gerät so ein, dass es keinen hohen
Temperaturen (keinem direkten Sonnenlicht,
keiner Warmluft von der Heizung), keinem Staub,
keinem Schmutz und keinen starken Vibrationen
ausgesetzt ist.
•Für eine sichere Befestigung verwenden Sie stets
nur die mitgelieferten Montageteile.
Hinweis zum Montagewinkel
Das Gerät sollte in einem Winkel von weniger als
60° montiert werden.
Abnehmen der
Schutzumrandung und der
Halterung (4)
Nehmen Sie vor dem Installieren des Geräts die
Schutzumrandung 4und die Halterung 1vom
Gerät ab.
1Entfernen Sie die Schutzumrandung 4.
1Setzen Sie beide Löseschlüssel 6an der
Schutzumrandung 4an.
2Ziehen Sie die Schutzumrandung 4mithilfe der
Löseschlüssel 6heraus.
2Entfernen Sie die Halterung 1.
1Führen Sie beide Löseschlüssel 6zwischen
dem Gerät und der Halterung ein, bis sie mit
einem Klicken einrasten.
2Ziehen Sie die Halterung 1nach unten und
das Gerät nach oben, um die beiden zu
trennen.
Montagebeispiel (5)
Installation im Armaturenbrett
Hinweise
•Falls erforderlich, diese Klammern für einen
sicheren Halt hochbiegen (5-2).
•Achten Sie darauf, die 4 Verriegelungen an der
Schutzumrandung 4korrekt in die Aussparungen
am Gerät einzusetzen (5-3).
Abnehmen und Anbringen der
Frontplatte (6)
Nehmen Sie die Frontplatte vor dem Einbau des
Geräts ab.
6-A Abnehmen
Schalten Sie das Gerät vor dem Abnehmen der
Frontplatte unbedingt mit (OFF) aus. Drücken Sie
und ziehen Sie sie auf sich zu heraus.
6-B Anbringen
Setzen Sie Teil Ader Frontplatte wie in der
Abbildung dargestellt an Teil Bdes Geräts an, und
drücken Sie die linke Seite der Frontplatte an, bis
sie mit einem Klicken einrastet.
Warnhinweis zur Installation
des Geräts in einem Auto mit
Zündschloss ohne
Zubehörposition ACC oder I
Nachdem Sie die Zündung ausgeschaltet haben,
halten Sie am Gerät unbedingt (OFF) gedrückt,
bis die Anzeige ausgeblendet wird.
Andernfalls wird die Anzeige nicht ausgeschaltet
und der Autobatterie wird Strom entzogen.
Taste RESET
Wenn Sie das Gerät eingebaut und alle Anschlüsse
vorgenommen haben, müssen Sie die Frontplatte
abnehmen und mit einem Kugelschreiber oder
einem anderen spitzen Gegenstand die Taste
RESET drücken.
Voorzorgsmaatregelen
•Kies de installatieplaats zorgvuldig zodat het
toestel de bestuurder niet hindert tijdens het
rijden.
•Installeer het apparaat niet op plaatsen waar het
blootgesteld wordt aan hoge temperaturen, b.v. in
direct zonlicht of bij de warme luchtstroom van
de autoverwarming, aan sterke trillingen, of waar
het in contact komt met veel stof of vuil.
•Gebruik voor het veilig en stevig monteren van
het apparaat uitsluitend de bijgeleverde montage-
onderdelen.
Maximale montagehoek
Installeer het apparaat nooit onder een hoek van
meer dan 60° met het horizontale vlak.
De beschermende rand en de
beugel verwijderen (4)
Voordat u het toestel gaat installeren, moet u de
beschermende rand 4en de beugel 1
verwijderen van het toestel.
1Verwijder de beschermende rand 4.
1Bevestig de ontgrendelingssleutels 6op de
beschermende rand 4.
2Trek de ontgrendelingssleutels 6naar u toe om
de beschermende rand 4te verwijderen.
2Verwijder de beugel 1.
1Plaats de ontgrendelingssleutels 6tussen
het toestel en de beugel tot deze vastklikken.
2Trek de beugel 1omlaag en trek het toestel
omhoog om deze van elkaar te scheiden.
Montagevoorbeeld (5)
Montage in het dashboard
Opmerking
•Indien nodig kunt u deze lipjes ombuigen voor een
steviger bevestiging (5-2).
•De 4 grepen op de beschermende rand 4moeten
goed in de sleuven van het toestel zijn geplaatst
(5-3).
Verwijderen en bevestigen van
het afneembare voorpaneel
(6)
Verwijder, alvorens met het installeren te
beginnen, het afneembare voorpaneel.
4-A Verwijderen
Vergeet niet, voordat u het voorpaneel verwijdert,
eerst op (OFF) te drukken. Druk vervolgens op de
toets en trek het naar u toe.
4-B Bevestigen
Breng deel Avan het voorpaneel aan op deel B
van het apparaat zoals afgebeeld en druk op de
linkerzijde tot deze vastklikt.
Opgelet bij het monteren in een
auto waarvan het contactslot
geen ACC (accessory) stand heeft
Als de motor is uitgeschakeld, moet u op (OFF)
drukken en deze toets ingedrukt houden tot de
weergave verdwijnt.
Als u dit niet doet, wordt de weergave niet
uitgeschakeld en raakt de batterij uitgeput.
RESET-toets
Als u de installatie en aansluitingen hebt voltooid,
moet u met een puntig voorwerp, zoals de punt van
een balpen, op RESET drukken nadat u het
voorpaneel hebt verwijderd.
Precauzioni
•Scegliere con attenzione la posizione per
l’installazione in modo che l’apparecchio non
interferisca con le operazioni di guida del
conducente.
•Evitare di installare l’apparecchio dove sia
soggetto ad alte temperature, come alla luce
solare diretta o al getto di aria calda dell’impianto
di riscaldamento, o dove possa essere soggetto a
polvere, sporco e vibrazioni eccessive.
•Usare solo il materiale di montaggio in dotazione
per un’installazione stabile e sicura.
Regolazione dell’angolo di montaggio
Regolare l’angolo di montaggio in modo che sia
inferiore a 60°.
Rimozione della staffa e della
cornice di protezione (4)
Prima di installare l’apparecchio, rimuovere la
cornice di protezione 4e la staffa 1
dall’apparecchio.
1Rimuovere la cornice di protezione 4.
1Inserire le chiavette di rilascio 6insieme alla
cornice di protezione 4.
2Per rimuovere la cornice di protezione 4
estrarre le chiavette di rilascio 6.
2Rimuovere la staffa 1.
1Inserire contemporaneamente entrambe le
chiavette di rilascio 6tra l’apparecchio e la
staffa fino a che non scattano in posizione.
2Estrarre la staffa 1, quindi sollevare
l’apparecchio per rimuoverlo.
Esempio di montaggio (5)
Installazione nel cruscotto
Note
•Piegare verso l’esterno questi morsetti per
un’installazione più sicura, se necessario (5-2).
• Assicurarsi che i 4 fermi sulla cornice di protezione
4siano correttamente inseriti negli alloggiamenti
dell’apparecchio (5-3).
Come rimuovere e reinserire il
pannello anteriore (6)
Prima di installare l’apparecchio rimuovere il
pannello anteriore.
6-A Per rimuoverlo
Prima di rimuovere il pannello anteriore, premere
(OFF). Premere , quindi tirare verso di sé il
pannello anteriore.
6-B Per reinserirlo
Applicare la parte Adel pannello anteriore alla
parte Bdell’apparecchio come mostrato
nell’illustrazione e premere il lato sinistro fino a
sentire uno scatto.
Informazioni importanti per
quando si effettua l’installazione su
un’auto sprovvista della posizione
ACC sull’interruttore di accensione
Dopo avere spento il motore, assicurarsi di
tenere premuto (OFF) sull’apparecchio finché il
display non scompare.
Diversamente, il display non viene disattivato e
questo potrebbe causare lo scaricamento della
batteria.
Tasto RESET
Una volta completate le procedure di installazione e
i collegamenti, accertarsi di premere il tasto RESET
con una penna a sfera o un oggetto simile dopo
avere rimosso il pannello anteriore.
412
1Dashboard
Armaturenbrett
Tableau de bord
Cruscotto
Dashboard Fire wall
Motorraumtrennwand
Paroi ignifuge
Parete tagliafiamma
Brandschot
523
6AB
(OFF)
B
A
4
66
ccc
1
4
2
3
1
1
Face the hook inwards.
Der Haken muss nach innen
weisen.
Tournez le crochet vers l’intérieur.
Con il gancetto rivolto verso
l’interno.
Het haakje moet naarbinnen
wijzen.
claws
Klammern
griffes
Morsetti
klemhaken
Orient the release key correctly.
Richten Sie den Löseschlüssel
korrekt aus.
Orientez correctement la clé de
déblocage.
Orientare la chiavetta di rilascio
nel modo corretto.
Plaats de ontgrendelingssleutel
op de juiste manier.
