Sony CDX-CA650X - Fm/am Compact Disc Player Product guide

L
R
AUDIO OUT
FRONT
AUDIO OUT
REAR
BUS
AUDIO
13 57
24 68
57
48

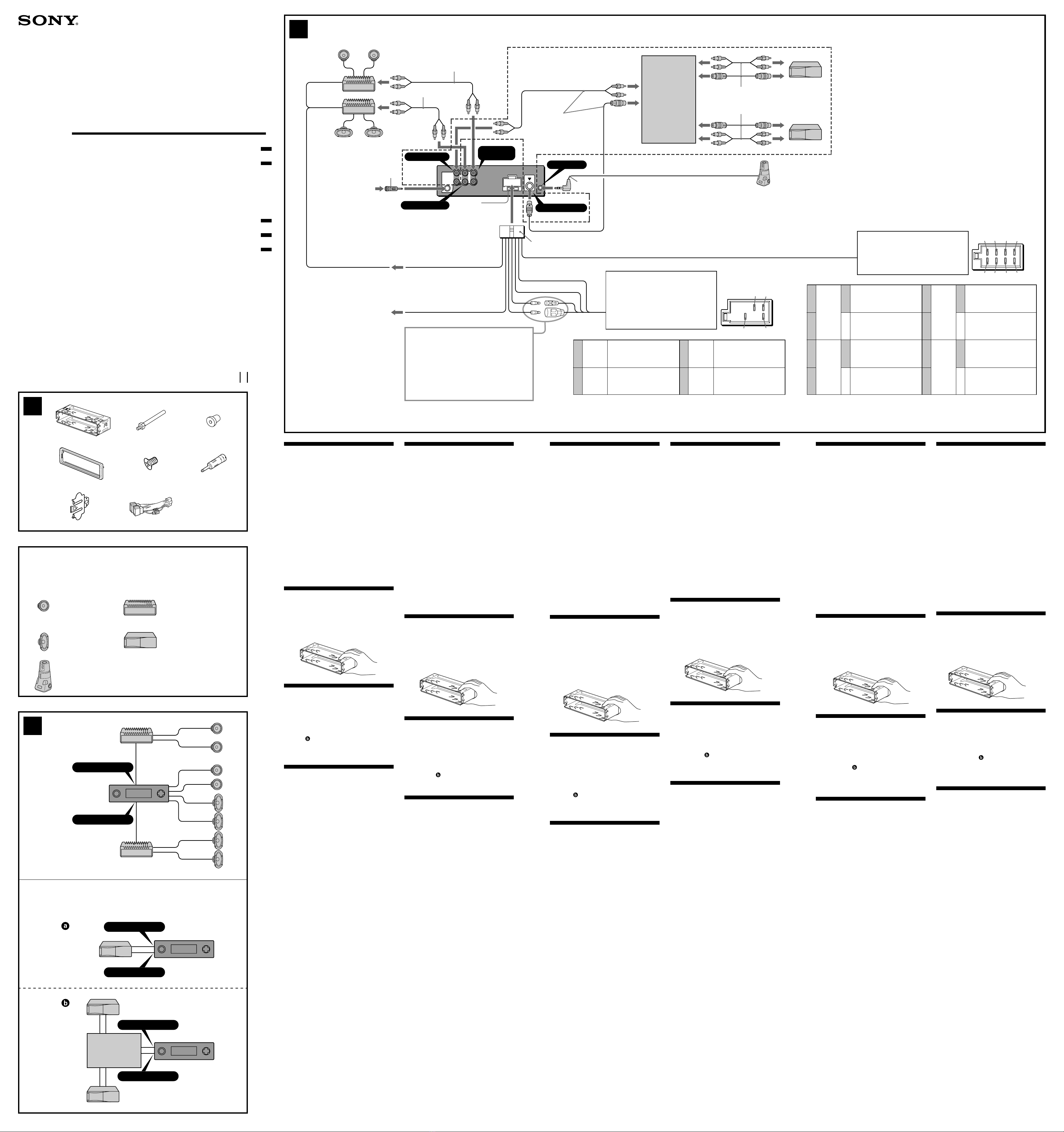

Installation/Connections
Instalación/Conexiones
Montering/Anslutning
Instalação/Ligações
Εγκατάσταση/Συνδέσεισ
Установка/Подсоединение
FM/MW/LW
Compact Disc
Player
CDX-CA650X
CDX-CA650V
CDX-CA650
Sony Corporation © 2001 Printed in Thailand
3-227-676-21 (1)
CDX-L550X
CDX-L550V
CDX-L550
1 3
4
2
6
8
Equipment used in illustrations (not supplied)
Equipo utilizado en las ilustraciones (no suministrado)
Utrustning som visas i illustrationer (medföljer inte)
Equipamento utilizado nas ilustrações (não fornecido)
Εξοπλισµς που εµφανίζεται στις εικνες (δεν παρέχεται)
Аппаратура, фигурирующая в иллюстрациях (не прилагается)
Rear speaker
Altavoz trasero
Bakre högtalare
Altifalante traseiro
Πίσω ηχείο
Задний громкоговоритель
Front speaker
Altavoz delantero
Främre högtalare
Altifalante dianteiro
Εµπρς ηχείο
Передний громкоговоритель
1
CD/MD changer
Cambiador de CD/MD
CD/MD-skivväxlare
Permutador CD/MD
CD MD changer
Проигр ватель CD/MD
Rotary commander RM-X4S
Mando rotativo RM-X4S
Vridkontroll RM-X4S
Comando rotativo RM-X4S
Περιστροφικ χειριστήριο RM-X4S
Вращающийся дистанционн й переключатель RM-X4S (не прилагается)
Power amplifier
Amplificador de potencia
Effektförstärkare
Amplificador de potência
Ενισχυτής
Усилитель
×2
5
×2
7
2A
B
3
Cautions
•This unit is designed for negative ground 12 V DC
operation only.
•Do not get the wires under a screw, or caught in
moving parts (e.g. seat railing).
•Before making connections, turn the car ignition
off to avoid short circuits.
•Connect the power connecting cord 8to the unit
and speakers before connecting it to the auxiliary
power connector.
•Run all ground wires to a common ground
point.
•Be sure to insulate any loose unconnected wires
with electrical tape for safety.
Notes on the power supply cord (yellow)
•When connecting this unit in combination with
other stereo components, the connected car
circuit’s rating must be higher than the sum of
each component’s fuse.
•When no car circuits are rated high enough,
connect the unit directly to the battery.
Parts list (1)
The numbers in the list are keyed to those in the
instructions.
Caution
Handle the bracket 1carefully to avoid injuring
your fingers.
Connection example (2)
Notes (2-A)
• Be sure to connect the ground cord before
connecting the amplifier.
• If you connect an optional power amplifier and do
not use the built-in amplifier, the beep sound will
be deactivated.
Tip (2-B- )
For connecting two or more CD/MD changers, the
source selector XA-C30 (optional) is necessary. (CDX-
CA650X/CA650V/CA650 only)
Connection diagram (3)
ATo AMP REMOTE IN of an optional power
amplifier
This connection is only for amplifiers. Connecting
any other system may damage the unit.
BTo the interface cable of a car telephone
Warning
If you have a power aerial without a relay box,
connecting this unit with the supplied power
connecting cord 8may damage the aerial.
Notes on the control leads
• The power aerial control lead (blue) supplies +12 V
DC when you turn on the tuner or when you
activate the AF (Alternative Frequency), TA (Traffic
Announcement) function.
• When your car has built-in FM/MW/LW aerial in
the rear/side glass, connect the power aerial
control lead (blue) or the accessory power input
lead (red) to the power terminal of the existing
aerial booster. For details, consult your dealer.
• A power aerial without a relay box cannot be used
with this unit.
Memory hold connection
When the yellow power input lead is connected,
power will always be supplied to the memory circuit
even when the ignition switch is turned off.
Notes on speaker connection
• Before connecting the speakers, turn the unit off.
• Use speakers with an impedance of 4 to 8 ohms,
and with adequate power handling capacities to
avoid its damage.
• Do not connect the speaker terminals to the car
chassis, or connect the terminals of the right
speakers with those of the left speaker.
• Do not connect the ground lead of this unit to the
negative (-) terminal of the speaker.
• Do not attempt to connect the speakers in parallel.
• Connect only passive speakers. Connecting active
speakers (with built-in amplifiers) to the speaker
terminals may damage the unit.
Att observera
•Denna bilstereo är endast avsedd för anslutning
till ett negativt jordat, 12 V bilbatteri.
•Se till att de kablar du drar inte hamnar under en
skruv eller kommer i kläm mellan rörliga delar,
t.ex. mellan ett bilsätes glidskenor.
•Eliminera risken för kortslutning genom att slå av
tändningen innan du gör några anslutningar.
•Anslut strömkabeln 8till enheten och högtalarna
innan du ansluter den till den yttre
strömanslutningen.
•Dra samtliga jordledningar till en och samma
jordningspunkt.
•Se till att du isolerar lösa kablar som inte ska
anslutas med t.ex. el-tejp.
Om strömmatningskabeln (gul)
•När du ansluter den här enheten tillsammans
med andra stereokomponenter måste den säkring
du ansluter till vara så kraftig att den klarar av
den sammanlagda strömmen från de anslutna
komponenterna (dvs. säkringen måste vara större
än summan av säkringsvärdena för de anslutna
komponenterna).
•Om du inte kan finna en säkring som är stark nog
att klara detta krav, kan du ansluta enheten direkt
till batteriet.
Lista över medföljande delar
(1)
Siffrorna på den nedanstående illustrationen
hänvisar till de siffror som nämns på
illustrationerna i detta häfte.
Var försiktig!
Hantera konsolen med största aktsamhet så att du
inte skadar fingrarna.
Exempel på kopplingsschema
(2)
Obsevera (2-A)
• Var noga med att först ansluta jorden, innan du
ansluter förstärkaren.
• Om du väljer att använda en annan förstärkare i
stället för den inbyggda, kommer ljudsignalen att
avaktiveras.
Tips (2-B- )
För anslutning av två eller flera växlare krävs
väljaren XA-C30 (tillval). (endast CDX-CA650X/
CA650V/CA650)
Kopplingsschema (3)
ATill AMP REMOTE IN på en annan
effektförstärkare
Den här anslutningen är bara avsedd för
förstärkare. Om du ansluter andra system här
kan enheten skadas.
BTill gränssnittskabeln för en biltelefon
Varning
Om du har en motorantenn utan relädosa kan
antennen skadas om du ansluter enheten med den
medföljande strömkabeln 8.
Att observera angående de olika styrkablarna
• Kabeln för styrström till antennen (blå) ger +12 V
DC (likström) när du slår på radion eller aktiverar
någon av funktionerna AF (alternativa frekvenser)
eller TA (trafikmeddelanden).
• Om bilen är utrustad med en FM/MW/LW-antenn
som är inbyggd i sido- eller bakrutan, ansluter du
kabeln för styrström (blå) eller kabeln för
strömförsörjning av tillbehör (röd) till
strömterminalen på den befintliga
antennförstärkaren. Återförsäljaren kan ge dig
mer information om detta.
• En motorantenn utan styrrelädosa kan inte
anslutas till denna bilstereo.
Anslutning för minnesstöd
När du anslutit den gula, ingående strömkabeln
försörjs minneskretsen med ström hela tiden, även
när tändlåset slås ifrån.
Att observera angående högtalarnas anslutning
• Slå av bilstereon innan du ansluter högtalarna.
• Anslut endast högtalare, vars impedans varierar
från 4 till 8 ohm och som har tillräcklig
effekthanteringskapacitet för att skydda
högtalarna mot skador.
• Anslut inte något av högtalaruttagen till bilens
chassi. Anslut inte heller uttagen på höger
högtalare till uttagen på vänster högtalare.
• Anslut inte den här enhetens jordledning till
högtalarens negativa (-) terminal.
• Anslut inte högtalarna parallellt.
• Anslut inte aktiva högtalare (med inbyggda
slutsteg) till bilstereons högtalaruttag, eftersom de
kan skada de aktiva högtalarna. Var noga med att
bara ansluta passiva högtalare till dessa uttag.
Precauciones
•Esta unidad ha sido diseñada para alimentarse
con 12 V CC, negativo a masa, solamente.
•No coloque los cables debajo de ningún tornillo,
ni los aprisione con partes móviles (p.ej. los raíles
del asiento).
•Antes de realizar las conexiones, desactive el
encendido del automóvil para evitar
cortocircuitos.
•Conecte el cable de conexión de alimentación 8a
la unidad y los altavoces antes de conectarlo al
conector de alimentación auxiliar.
•Conecte todos los conductores de puesta a
masa a un punto común.
•Por razones de seguridad, asegúrese de aislar con
cinta eléctrica los cables sueltos que no estén
conectados.
Notas sobre el cable de suministro de
alimentación (amarillo)
•Cuando conecte esta unidad en combinación con
otros componentes estéreo, la capacidad nominal
del circuito conectado del automóvil debe ser
superior a la suma del fusible de cada
componente.
•Si no hay circuitos del automóvil con capacidad
nominal suficientemente alta, conecte la unidad
directamente a la batería.
Lista de componentes (1)
Los números de la lista corresponden a los de las
instrucciones.
Precauciones
Tenga mucho cuidado al manipular el soporte para
evitar posibles lesiones en los dedos.
Conexiones de ejemplo (2)
Notas (2-A)
• Asegúrese de conectar primero el cable de puesta
a masa antes de realizar la conexión al
amplificador.
• Si conecta un amplificador de potencia opcional y
no utiliza el incorporado, los pitidos se
desactivarán.
Consejo (2-B- )
Si desea conectar dos o más cambiadores, necesitará
el selector de fuente XA-C30 (opcional). (sólo CDX-
CA650X/CA650V/CA650)
Diagrama de conexiones (3)
AA la entrada AMP REMOTE IN de un amplificador
opcional de potencia
Esta conexión es sólo para amplificadores. Si
conecta cualquier otro sistema puede dañar la
unidad.
BAl cable de interfaz de un teléfono para
automóvil
Advertencia
Si dispone de una antena motorizada sin
dispositivo de relé, la conexión de esta unidad con
el cable de conexión de alimentación 8
suministrado puede dañar la antena.
Notas sobre conductores de control
• El cable de control de antena motorizada (azul)
suministra +12 V CC al encender el sintonizador o
al activar la función AF (Frecuencias alternativas),
TA (Anuncios de tráfico).
• Si el automóvil dispone de una antena de FM/MW/
LW incorporada en el cristal trasero/lateral,
conecte el cable de control de antena motorizada
(azul) o el cable de entrada de alimentación
auxiliar (rojo) al terminal de alimentación del
amplificador de antena existente. Para obtener
información detallada, consulte a su proveedor.
• Con esta unidad no podrá utilizarse una antena
motorizada sin caja de relés.
Conexión para protección de la memoria
Si conecta el conductor de entrada de alimentación
amarillo, el circuito de la memoria recibirá siempre
alimentación, incluso aunque ponga la llave de
encendido en la posición de apagado.
Notas sobre la conexión de los altavoces
• Antes de conectar los altavoces, desconecte la
alimentación de la unidad.
• Utilice altavoces con una impedancia de 4 a 8
ohmios, y con la potencia máxima admisible
adecuada, ya que de lo contrario podría dañarlos.
• No conecte los terminales del sistema de altavoces
al chasis del automóvil, ni los del altavoz izquierdo
a los del derecho.
• No conecte el cable de puesta a tierra de esta
unidad al terminal negativo (-) del altavoz.
• No intente conectar los altavoces en paralelo.
• No conecte altavoces activos (con amplificadores
incorporados) a los terminales de altavoces de la
unidad. Si lo hiciese, podría dañar tales altavoces.
Por lo tanto, cerciórese de conectar altavoces
pasivos a estos terminales.
Προσοχή
• Αυτή η συσκευή είναι σχεδιασµένη µνο για
λειτουργία µε 12 V C και αρνητική γείωση.
• Προσέξτε να µην πιαστούν τα καλώδια κάτω
απ µια βίδα ή σε κινούµενα µέρη (π.χ.: ράγεσ
καθίσµατοσ).
• Πριν κάνετε τισ συνδέσεισ, σβήστε τη µίζα του
αυτοκινήτου για αποφυγή βραχυκυκλωµάτων.
• Συνδέστε το καλώδιο τροφοδοσίασ 8 στη
συσκευή και τα ηχεία πριν το συνδέσετε στην
υποδοχή βοηθητικήσ τροφοδοσίασ.
•Συνδέστε λα τα καλώδια γείωσης σε ένα
κοιν σηµείο γείωσης.
• Φροντίστε να µονώσετε κάθε λασκαρισµένο
µη συνδεδεµένο καλώδιο µε µονωτική ταινία
για ασφάλεια.
Σηµειώσεις για το καλώδιο τροφοδοσίας
(κίτρινο)
• ταν συνδέετε αυτή τη συσκευή σε
συνδυασµ µε άλλεσ στερεοφωνικέσ
συσκευέσ, η ονοµαστική τιµή ρεύµατοσ του
κυκλώµατοσ του αυτοκινήτου πρέπει να είναι
υψηλτερη απ το άθροισµα των ασφαλειών
τησ κάθε συσκευήσ.
• ταν κανένα κύκλωµα του αυτοκινήτου δεν
παρέχει αρκετά υψηλή ονοµαστική τιµή
ρεύµατοσ, συνδέστε τη συσκευή απευθείασ
στην µπαταρία.
Λίστα εξαρτηµάτων (1)
Οι αριθµοί στη λίστα συµφωνούν µε αυτούσ των
οδηγιών.
Προσοχή
Χειρίζεστε το πλαίσιο προσεκτικά προσ
αποφυγή τραυµατισµού των δαχτύλων σασ.
Παράδειγµα σύνδεσης (2)
Σηµειώσεις (2-A)
• Βεβαιωθείτε τι συνδέσατε πρώτα ένα καλώδιο
γείωσης, πριν συνδέσετε τον ενισχυτή.
• Αν συνδέσετε έναν προαιρετικ τελικ ενισχυτή
και δεν χρησι οποιείτε τον ενσω ατω ένο
ενισχυτή, θα απενεργοποιηθεί ο ήχος πιπ.
Συµβουλή (2-B- )
Για τη σύνδεση δύο ή περισστερων changer, είναι
απαραίτητος ο επιλογέας πηγών XA-C30
(προαιρετικς). (µνο στα CDX-CA650X/CA650V/
CA650)
∆ιάγραµµα Σύνδεσης (3)
AΠρος AMP REMOTE IN ενς προαιρετικού
τελικού ενισχυτή
Αυτή η σύνδεση είναι νο για ενισχυτές. Η
σύνδεση οποιασδήποτε άλλης συσκευής πορεί
να προκαλέσει βλάβη στη συσκευή.
BΠρος το καλώδιο διασύνδεσης του τηλεφώνου
αυτοκινήτου
Προειδοποίηση
Εάν έχετε ηλεκτρική κεραία χωρίσ κουτί ρελέ,
και τη συνδέσετε στη συσκευή µε το
παρεχµενο καλώδιο τροφοδοσίασ 8, µπορεί
να έχει ωσ αποτέλεσµα την καταστροφή τησ
κεραίασ.
Σηµειώσεις για τα καλώδια ελέγχου
• Το καλώδιο ελέγχου της ηλεκτρικής κεραίας
( πλε) παρέχει ρεύ α +12 V DC ταν
ενεργοποιείτε το δέκτη ή ταν ενεργοποιείτε τη
λειτουργία AF (Εναλλακτική συχντητα), TA
(Ανακοίνωση για την Κυκλοφορία).
•
?ταν το αυτοκίνητ σας έχει ενσω ατω ένη
κεραία FM/MW/LW στο πίσω/πλαϊν τζά ι,
συνδέστε το καλώδιο ελέγχου ηλεκτρικής κεραίας
( πλε) ή το βοηθητικ καλώδιο εισδου
τροφοδοσίας (κκκινο) στον ακροδέκτη
τροφοδοσίας του υπάρχοντος ενισχυτή κεραίας.
Για λεπτο έρειες, απευθυνθείτε στον
αντιπρσωπο.
• Ηλεκτρική κεραία χωρίς κουτί ρελέ δεν πορεί
να χρησι οποιηθεί ε αυτή τη συσκευή.
Σύνδεση συγκράτησης µνήµης
?ταν είναι συνδεδε ένο το κίτρινο καλώδιο
τροφοδοσίας, στο κύκλω α νή ης παρέχεται
συνέχεια ισχύς, ακ η και ταν ο διακπτης
ανάφλεξης είναι γυρισ ένος στη θέση off.
Σηµειώσεις για τη σύνδεση των ηχείων
• Πριν συνδέσετε τα ηχεία, σβήστε τη συσκευή.
• Χρησι οποιείτε ηχεία ε σύνθετη αντίσταση 4
έως 8 ohm, και επαρκούς ισχύος. ∆ιαφορετικά,
υπάρχει πιθαντητα να καταστραφούν τα ηχεία.
• Μη συνδέετε τους ακροδέκτες του συστή ατος
ηχείων ε το α άξω α του αυτοκινήτου, πως
επίσης η συνδέετε τους ακροδέκτες του δεξιού
ηχείου ε αυτούς του αριστερού.
• Μη συνδέσετε το καλώδιο της γείωσης αυτής της
συσκευς στον αρνητίκ (-) ακροδέκτη του ηχείου.
• Μην επιχειρήσετε να συνδέσετε παράλληλα τα
ηχεία.
• Μη συνδέετε ενεργά ηχεία ( ε ενσω ατω ένο
ενισχυτή) στις εξδους ηχείων της συσκευής.
Κάτι τέτοιο πορεί να καταστρέψει τα ενεργά
ηχεία. Βεβαιωθείτε τι στις εξδους ηχείων
έχετε συνδέσει παθητικά ηχεία.
Advertência
•Este aparelho foi projectado para funcionar
somente com 12 V CC, terra negativa.
•Não deixe que os fios fiquem presos nos
parafusos ou nas peças móveis (por exemplo, as
calhas dos assentos).
•Antes de fazer as ligações, desligue a chave da
ignição para não provocar um curto-circuito.
•Ligue o cabo de alimentação de corrente 8ao
aparelho e aos alifalantes antes de o ligar ao
conector de corrente auxiliar.
•Ligue todos os fios terra a um ponto comum na
carroçaria.
•Por motivos de segurança, não se esqueça de
isolar todos os fios desligados com fita isoladora.
Notas sobre o cabo de alimentação (amarelo)
•Quando ligar este aparelho em combinação com
outros componentes estéreo, a amperagem dos
circuitos ligados tem de ser superior à soma dos
fusíveis dos componentes.
•Se não existir nenhum circuito com uma
amperagem suficiente, ligue o aparelho
directamente à bateria do automóvel.
Lista de componentes (1)
Os números dos componentes de montagem na
lista correspondem aos números nas instruções.
Atenção
Pegue no suporte com cuidado para não magoar os
dedos.
Exemplo de ligações (2)
Notas (2-A)
• Antes de fazer a ligação ao amplificador tem de
ligar primeiro o cabo de ligação à terra.
• Se ligar um amplificador de potência opcional e
não utilizar o amplificador integrado, desactiva o
sinal sonoro.
Sugestão (2-B- )
Para ligar dois ou mais permutadores, é necessário o
selector de fonte XA-C30 (opcional). (só para o CDX-
CA650X/CA650V/CA650)
Diagrama de ligações (3)
AA AMP REMOTE IN de um amplificador de
potência opcional
Esta ligação só se aplica aos amplificadores. Se
ligar outro tipo de sistema pode danificar o
aparelho.
BAo cabo de interface do telefone de um
automóvel
Advertência
Se a antena eléctrica não tiver uma caixa de relé, o
facto de ligar este aparelho com o cabo de
alimentação 8fornecido, pode provocar danos na
antena.
Notas sobre os fios de controlo
• O fio de controlo da antena eléctrica (azul) fornece
uma corrente de +12 V CC quando ligar o
sintonizador ou activar a função AF (Frequências
alternativas), TA (Informações sobre o trânsito).
• Se o automóvel tiver uma antena de FM/MW/LW
embutida no vidro traseiro/lateral, ligue o fio de
controlo da antena eléctrica (azul) ou o fio de
entrada de corrente para os acessórios (vermelho)
ao terminal de alimentação do amplificador do
sinal da antena existente. Para obter mais
informações, consulte o concessionário.
• Não pode utilizar uma antena eléctrica sem caixa
de relé com este aparelho.
Ligação para alimentação contínua da memória
Quando o fio amarelo de entrada de alimentação
for ligado, os circuitos de memória ficarão com
alimentação continua, mesmo se a chave de ignição
estiver desligada.
Notas sobre a ligação dos altifalantes
• Antes de ligar os altifalantes, desligue o aparelho.
• Utilize altifalantes com impedância de 4 a 8 ohm, e
com capacidade admissível de potência adequada.
Caso contrário, os altifalantes poderão sofrer
avarias.
• Não ligue os terminais do sistema de altifalantes
ao chassis do automóvel, e não ligue os terminais
do altifalante direito aos terminais do altifalante
esquerdo.
• Não ligue o cabo de massa deste aparelho ao
terminal negativo (-) do alatifalante.
• Não tente ligar os altifalantes em paralelo.
• Não ligue nenhum sistema de altifalantes activos
(com amplificadores incorporados) aos terminais
dos altifalantes do aparelho. Caso o faça, poderá
avariar o sistema de altifalantes activos. Portanto,
não se esqueça de ligar altifalantes passivos a estes
terminais.
AUDIO OUT FRONT
AUDIO OUT REAR
BUS AUDIO IN
BUS CONTROL IN
BUS AUDIO IN
BUS CONTROL IN
Yellow
Amarillo
Gul
Amarelo
Κίτρινο
Желт й
Blue
Azul
Blå
Azul
Μπλε
Синий
continuous power supply
suministro de alimentación continuo
kontinuerlig strömförsörjning
alimentação de corrente contínua
συνεχής τροφοδοσία
непрер вное поступление питания
power aerial control
control de antena motorizada
elektrisk antenn
antena eléctrica
έλεγχος ηλεκτρικής κεραίας
антенная электрика
7
8
4
5
Red
Rojo
Röd
Vermelho
Κκκινο
Красн й
Black
Negro
Svart
Preto
Μαύρο
Черн й
switched power supply
suministro de alimentación conmutado
switchad strömförsörjning
alimentação de corrente comutada
διακοπτµενη τροφοδοσία
включенное питание
ground
toma de tierra
jord
Terra
γείωση
земля
Source selector (not
supplied)
Selector de fuente
(no suministrado)
Väljare för ljudkälla
(medföljer inte)
Selector de fonte
(não fornecido)
Επιλογέας πηγών
(δεν παρέχεται)
Селектор
источника
(не прилагается)
XA-C30
Supplied with the CD/MD changer
Suministrado con el cambiador de CD/MD
Medföljer CD/MD-växlaren
Fornecido com o permutador de CD/MD
Παρέχεται µε το CD MD changer
Прилагается к проигр вателю CD/MD
Supplied with XA-C30
Suministrado con el XA-C30
Medföljer XA-C30
Fornecido com o XA-C30
Παρέχεται µε το XA-C30
Прилагается к модели XA-C30
*3
*3
6
from car aerial*1
de la antena del automóvil*1
fran bilantenn*1
da antena do automóvel*1
απ την κεραία του
αυτοκινήτου*1
от автомобильной
антенн *1
*4
Fuse (10 A)
Fusible (10A)
Säkaring (10A)
Fusível (10A)
Ασφάλεια (10A)
Предохранитель
(10 А)
8
AUDIO OUT REAR
BUS AUDIO IN AUDIO OUT
FRONT
REMOTE IN
BUS CONTROL IN
AMP REM
Max. supply current 0.3 A
Corriente máx. de alimentación de 0,3 A
Maximal strömtillförsel 0,3 A
Corrente máxima de 0,3 A
Μέγιστο ρεύµα τροφοδοσίας 0,3 A
Макс. сила тока 0,3 А
Light blue
Azul celeste
Ljusblå
Azul claro
Γαλάζιο
Cвeтло-голyбой
Blue/white striped
Con raya azul/blanca
Blå/vit-randig
Azul com listras brancas
Με µπλε άσπρες ρίγες
С синей/белой полоской
1
2
3
4
Speaker, Rear, Right
Altavoz, trasero, derecho
Högtalare, bakre, höger
Altifalante, Parte de trás, Direito
Ηχείο, Πίσω, ∆εξιά
Громкоговоритель, задний, прав й
Speaker, Rear, Right
Altavoz, trasero, derecho
Högtalare, bakre, höger
Altifalante, Parte de trás, Direito
Ηχείο, Πίσω, ∆εξιά
Громкоговоритель, задний, прав й
Speaker, Front, Right
Altavoz, delantero, derecho
Högtalare, främre, höger
Altifalante, Parte da frente, Direito
Ηχείο, Εµπρς, ∆εξιά
Громкоговоритель, передний, прав й
Speaker, Front, Right
Altavoz, delantero, derecho
Högtalare, främre, höger
Altifalante, Parte da frente, Direito
Ηχείο, Εµπρς, ∆εξιά
Громкоговоритель, передний, прав й
5
6
7
8
Speaker, Front, Left
Altavoz, delantero, izquierdo
Högtalare, främre, vänster
Altifalante, Parte da frente, Esquerdo
Ηχείο, Εµπρς, Αριστερά
Громкоговоритель, передний, лев й
Speaker, Front, Left
Altavoz, delantero, izquierdo
Högtalare, främre, vänster
Altifalante, Parte da frente, Esquerdo
Ηχείο, Εµπρς, Αριστερά
Громкоговоритель, передний, лев й
Speaker, Rear, Left
Altavoz, trasero, izquierdo
Högtalare, bakre, vänster
Altifalante, Parte de trás, Esquerdo
Ηχείο, Πίσω, Αριστερά
Громкоговоритель, задний, лев й
Speaker, Rear, Left
Altavoz, trasero, izquierdo
Högtalare, bakre, vänster
Altifalante, Parte de trás, Esquerdo
Ηχείο, Πίσω, Αριστερά
Громкоговоритель, задний, лев й
Purple
Púrpura
Violett
Violeta
Μωβ
Фиолетов й
Negative polarity positions 2, 4, 6, and 8 have striped cords.
Las posiciones de polaridad negativa 2, 4, 6 y 8 tienen cables con raya.
De negativa polpositionerna 2, 4, 6 och 8 har randiga kablar.
As posições 2, 4, 6 e 8 (polaridade negativa) têm cabos às riscas.
Οι θέσεις αρνητικής πολικτητας 2, 4, 6, και 8 έχουν ριγέ καλώδια.
Позиции отрицательной полярности 2, 4, 6 и 8 имеют провода с полосками.
Green
Verde
Grön
Verde
Πράσινο
Зелен й
White
Blanco
Vit
Branco
Λευκ
Бел й
Grey
Gris
Grå
Cinzento
Γκρι
Сер й
+
–
+
–
+
–
+
–
*1Note for the aerial connecting
If your car aerial is an ISO (International
Organisation for Standardisation) type,
use the supplied adaptor 6to connect it.
First connect the car aerial to the supplied
adaptor, then connect it to the aerial jack
of the master unit.
*2Insert with the cord upwards
*3RCA pin cord (not supplied)
*4CDX-CA650X/CA650V/CA650 only
*1Nota sobre la conexión de la antena
Si la antena del automóvil es del tipo ISO
(International Organization for
Standardization), emplee el adaptador
suministrado 6para conectarla.
En primer lugar, conecte la antena del
automóvil al adaptador suministrado y, a
continuación, a la toma de antena de la
unidad principal.
*2Insertar con el cable hacia arriba
*3Cable con clavijas RCA (no suministrado)
*4sólo CA650X/CA650V/CA650
*1Angående antennanslutning
Om motorantennen är av ISO-typ
(International Organization for
Standardization), använder du
medföljande adapter 6för att ansluta
den.
Anslut först motorantennen till
medföljande adapter och därefter till
antennuttaget på huvudenheten.
*2Sätt in med kabeln vänd uppåt
*3Kabel med RCA-kontakter (medföljer inte)
*4endast CDX-CA650X/CA650V/CA650
from the car’s speaker connector
a un conector de altavoces del automóvil
till bilens högtalaranslutning
a um conector de altifalante do automóvel
προς την υποδοχή σύνδεσης ηχείων του
αυτοκινήτου
к разъему автомобильного громкоговорителя
from the car’s power connector
a un conector de alimentación auxiliar del
automóvil
till bilens yttre strömanslutning
a um conector de alimentação auxiliar do
automóvel
προς την υποδοχή βοηθητικής τροφοδοσίας του
αυτοκινήτου
к вспомогательному автомобильному
разъему питания
A
ATT
B
Source selector*
Selector de fuente*
Väljare för ljudkälla*
Selector de fonte*
Πηγών*
Селектор источника*
*not supplied
no suministrado
medföljer inte
não fornecido
δεν παρέχεται
не прилагается
See “Power connection diagram” on the reverse side for
details.
Consulte el "
Diagrama de conexión de alimentación " en
la cara inversa para obtener información detallada.
Mer information finns under " Strömanslutningsschema " på
motsatta sidan.
Para obter mais informações, consulte "Diagrama de
ligação de corrente" no verso.
∆είτε το “∆ιάγραµµα Σύνδεσης Tροφοδοσίας” στην πίσω
πλευρά για λεπτοµέρειες.
Для получения подробной информации cм. paздел
“Схема подключения питания” нa обороте. Positions 1, 2, 3 and 6 do not have pins.
Las posiciones 1, 2 ,3 y 6 no disponen de pines.
Positionerna 1, 2, 3 och 6 saknar stift.
As posições 1, 2, 3 e 6 não têm pinos.
Οι θέσεις 1, 2, 3, και 6 δεν έχουν ακίδες.
Позиции 1, 2, 3 и 6 не имеют контактн х шт рьков.
*2
*1Nota referente à ligação da antena
Se a antena do automóvel for uma antena
de tipo ISO (International Organization
for Standardization), utilize o adaptador
fornecido 6para fazer a ligação
respectiva.
Ligue primeiro a antena do automóvel ao
adaptador fornecido e depois à ficha tipo
jack de antena do sistema principal.
*2Inserir com o fio virado para cima
*3Cabo de terminais RCA (não fornecido)
*4só para o CDX-650X/CA650V/CA650
*1Σηµείωση σχετικά µε τη σύνδεση της
κεραίας
Αν η κεραία του αυτοκινήτου σας είναι
τύπου ISO (εγκεκρι ένη απ το ∆ιεθνή
Οργανισ  Τυποποίησης),
χρησι οποιήστε τον παρεχ ενο
προσαρ ογέα 6 για να τη συνδέσετε.
Συνδέστε την κεραία του αυτοκινήτου
πρώτα στον παρεχ ενο προσαρ ογέα,
και στη συνέχεια στην υποδοχή κεραίας
της κυρίως συσκευής.
*2Εισάγετε µε το καλώδιο ρος τα ε άνω
*3Καλώδιο βύσµατος RCA (δεν αρέχεται)
*4µνο στα CDX-CA650X/CA650V/CA650
*1Примечание о подсоединении антенны
Если антенна в Вашем автомобиле
относится к типу, утвержденному ISO
(Международной организацией по
стандартизации), используйте для ее
подсоединения переходник 6.
Сначала подсоедините автомобильную
антенну к прилагаемому переходнику, а
затем - к антенному гнезду магнитол .
*2Вставляется проводом вверх
*3Шнур с контактными штырьками RCA
(не прилагается)
*4Tοльсо у моделе CDX-CA650X/CA650V/
CA650
Предостережение
• Данная автомагнитола предназначена для
подключения только к 12-вольтному
аккумулятору постоянного тока с
отpи aтeльным заземлением.
• He допycкaйтe попaдaния пpоводов под винты
или мeждy подвижными дeтaлями (нaпpимep,
мeждy нaпpaвляющими cидeний).
• Пepeд выполнeниeм cоeдинeния выключитe
зaжигaниe aвтомобиля во избeжaниe коpоткого
зaмыкaния.
• Сначала подсоедините шнур питания к
магнитоле и громкоговорителям, а уже потом 8
к контактам внешнего источника питания.
•Подведите все провода заземления к одной
и той же точке заземления.
•
B eляx бeзопacноcти обязaтeльно изолиpyйтe
вce cвободныe нeподcоeдинeнныe пpоводa
изоля ионной лeнтой.
Пpимeчaния отноcитeльно шнypa питaния
(жeлтого)
• Пpи подключeнии дaнного ycтpойcтвa вмecтe c
дpyгими cтepeокомпонeнтaми номинaльноe
знaчeниe cилы токa в контype питaния
aвтомобиля должно пpeвышaть cyммapноe
знaчeниe cилы токa, yкaзaнноe нa
пpeдоxpaнитeляx вcex компонeнтов.
• Ecли номинaльноe знaчeниe cилы токa в
контype питaния aвтомобиля нe доcтaточно
выcокоe, подcоeдинитe ycтpойcтво нaпpямyю к
aккyмyлятоpy.
Перечень деталей (1)
Нижеприводимые ифры соответствуют ифрам,
упоминаемым далее в данной инструк ии.
Bнимaниe
Обращайтесь с консолью осторожно, чтобы не
повредить паль ы.
Пример подсоединения (2)
Примечания (2-A)
•Прежде чем подключать магнитолу к усилителю,
обязательно подсоедините провод заземления.
•Ecли подключaeтcя дополнитeльн й ycилитeль
мощноcти, a вcтpоeнн й ycилитeль нe
иcпользyeтcя, звyковой cигнaл бyдeт отключeн.
Примечание (2-B- )
Для подсоединения двух или более проигр вателей
компакт-дисков необходим селектор источника XA-
C30 (в комплект не входит). (Tοльсо у моделе
CDX-CA650X/CA650V/CA650)
Схема подсоединения (3)
AПодключeниe к вxодy AMP REMOTE IN
дополнитeльного ycилитeля мощноcти
Этот вapиaнт подключeния иcпользyeтcя
только для ycилитeлeй. Подключeниe любой
дpyгой cиcтeм можeт пpивecти к
повpeждeнию ycтpойcтвa.
BК интepфeйcномy кaбeлю aвтомобильного
тeлeфонa
Предостережение
Если Вы используете антенну с электрическим
приводом без релейного блока, подсоединение
данной магнитолы посредством прилагаемого
шнура питания 8 может привести к
повреждению антенны.
О проводах управления
• Пpи включeнии тюнepa или фyнкций AF
(Alternative Frequency - Aльтepнaтивнaя чacтотa),
TA (Traffic Announcement - Cообщeниe о движeнии
тpaнcпоpтa) по пpоводy питaния пpиeмной
aнтeнн (голyбомy) подaeтcя нaпpяжeниe +12 B
поcтоянного токa.
• Ecли нa зaднeй/боковом cтeклe aвтомобиля
ycтaновлeнa вcтpоeннaя aнтeннa диaпaзонa FM/
MW/LW, подcоeдинитe пpовод питaния пpиeмной
aнтeнн (cиний) или пpовод питaния ycтpойcтвa
(кpacн й) к клeммe питaния cyщecтвyющeго
ycилитeля aнтeнн . Чтоб полyчить
дополнитeльн e cвeдeния, обpaтитecь к cвоeмy
дилepy.
• Антенна с электрическим приводом, не
снабженная релейн м блоком, с данной
магнитолой использоваться не может.
Подсоединение для поддержки памяти
Когда к магнитоле подсоединен желт й
электрический провод, блок памяти будет
постоянно получать питание, даже при
в ключенном зажигании.
О подсоединении громкоговорителе
• Прежде чем подсоединять громкоговорители,
в ключите магнитолу.
• Используйте громкоговорители с полн м
сопротивлением 4 - 8 Ом, обладающие
способностью принимать достаточно мощн й
сигнал. В противном случае они могут б ть
поврежден .
• Не подсоединяйте контактн е гнезда
громкоговорителей к шасси автомобиля и не
соединяйте гнезда правого громкоговорителя с
гнездами левого.
• He подключайтe провод зaзeмления этого
aппарата к отpицательномy (-) контaктy
гpомкоговоpитeля.
• Не п тайтесь подсоединить громкоговорители
параллельно.
• Не подсоединяйте к гнездам для
громкоговорителей на магнитоле какие б то ни
б ло активн е громкоговорители (со
встроенн ми усилителями), поскольку это может
привести к повреждению последних. Убедитесь в
том , что подсоединяем е громкоговорители
относятся к пассивному типу.
CDX-CA650X/CA650V/CA650 only
sólo CA650X/CA650V/CA650
endast CDX-CA650X/CA650V/CA650
só para o CDX-650X/CA650V/CA650
µνο στα CDX-CA650X CA650V CA650
Tпльсо у моделей CDX-CA650X/CA650V/CA650

Precautions
•Choose the installation location carefully so that
the unit will not interfere with normal driving
operations.
•Avoid installing the unit in areas subject to dust,
dirt, excessive vibration, or high temperature,
such as in direct sunlight or near heater ducts.
•Use only the supplied mounting hardware for a
safe and secure installation.
Mounting angle adjustment
Adjust the mounting angle to less than 60°.
How to detach and attach the
front panel (4)
Before installing the unit, detach the front
panel.
4-A To detach
Before detaching the front panel, be sure to press
(OFF). Press (OPEN), then slide the front panel to
the right side, and pull out the left side.
4-B To attach
Place the hole Ain the front panel onto the spindle
Bon the unit as illustrated, then push the left side
in.
Mounting example (5)
Installation in the dashboard
Note
When installing this unit: Depending on car
type, the mounting angle may not allow the
front panel to open easily. In such a case,
remove the silver screw Ashown below.
When screwing it on again, first lock the lever B.
Attaching the screw without doing so may cause
the unit to break.
Warning when installing in a car
without ACC (accessory)
position on the ignition key
switch
Be sure to press (OFF) on the unit for two
seconds to turn off the clock display after
turning off the engine.
When you press (OFF) only momentarily, the clock
display does not turn off and this causes battery
wear.
RESET button
When the installation and connections are
completed, be sure to press the RESET button with
a ballpoint pen, etc.
2
1
c
1
Dashboard
Salpicadero
Instrumentbräda
Tablier
Ταµπλ
Приборная доска
Fire wall
Panel cortafuegos
Brandsäker mellanvägg
Painel corta-fogo
Αλεξίπυρο χώρισµα
Теплоизоляционная
перегородка
Bend these claws outward for a tight fit,
if necessary.
Si es necesario, doble estas uñas hacia
fuera para que encaje firmemente.
För att få en tät passning böj dessa flikar
vid behov.
Se necessário, dobre as garras para
prender melhor.
Αν χρειαστεί, για πιο στέρεα εφαρµογή
λυγίστε τα ελάσµατα προς τα έξω.
При необходимости отогните эти
зажимные зубчики для обеспечения
более плотной фиксации.
7
7
5
75
54
2
3
1
1
4
5
AB
234
A
B
Power connection diagram
Auxiliary power connector may vary depending on
the car. Check your car’s auxiliary power connector
diagram to make sure the connections match
correctly. There are three basic types (illustrated
below). You may need to switch the positions of the
red and yellow leads in the car stereo’s power
connecting cord.
After matching the connections and switched
power supply leads correctly, connect the unit to
the car’s power supply. If you have any questions
and problems connecting your unit that are not
covered in this manual, please consult the car
dealer.
Auxiliary power connector
Conector de alimentación auxiliar
Yttre strömanslutning
Conector auxiliar de corrente
Βοη ητική υποδοχή τροφοδοσίας
Вспомогател ный разъем питания
4
Yellow
Amarillo
Gul
Amarelo
Κίτρινο
Желтый
continuous power supply
suministro de alimentación continua
kontinuerlig strömförsörjning
alimentação de corrente contínua
συνεχής τροφοδοσία
непрерывное поступление питания
the car without ACC position
automóvil sin posición ACC
bil utan ACC-läge
o carro sem posição ACC
αυτοκίνητο χωρίς έση ACC
автомобил , замок зажигания которого не
имеет положения ACC.
Red
Rojo
Röd
Vermelho
Κκκινο
Красный
Red
Rojo
Röd
Vermelho
Κκκινο
Красный
Yellow
Amarillo
Gul
Amarelo
Κίτρινο
Желтый
Yellow
Amarillo
Gul
Amarelo
Κίτρινο
Желтый
Red
Rojo
Röd
Vermelho
Κκκινο
Красный
7
4
Yellow
Amarillo
Gul
Amarelo
Κίτρινο
Желтый
Red
Rojo
Röd
Vermelho
Κκκινο
Красный
Red
Rojo
Röd
Vermelho
Κκκινο
Красный
Yellow
Amarillo
Gul
Amarelo
Κίτρινο
Желтый
Yellow
Amarillo
Gul
Amarelo
Κίτρινο
Желтый
Red
Rojo
Röd
Vermelho
Κκκινο
Красный
7
Red
Rojo
Röd
Vermelho
Κκκινο
Красный
Red
Rojo
Röd
Vermelho
Κκκινο
Красный
Yellow
Amarillo
Gul
Amarelo
Κίτρινο
Желтый
Yellow
Amarillo
Gul
Amarelo
Κίτρινο
Желтый
∆ιάγραµµα Σύνδεσης
Τροφοδοσίας
Η βοηθητική υποδοχή τροφοδοσίας µπορεί να
διαφέρει ανάλογα µε το αυτοκίνητο. Ελέγξτε το
διάγραµµα σύνδεσης της τροφοδοσίας του
αυτοκινήτου σας στε να βεβαιωθείτε "τι οι
συνδέσεις έχουν γίνει σωστά. Υπάρχουν τρεις
βασικοί τύποι συνδέσεων (εικονίζονται
παρακάτω). Μπορεί να χρειαστεί να εναλλάξετε
τις θέσεις του κ"κκινου και του κίτρινου
καλωδίου του αγωγού τροφοδοσίας του
στερεοφωνικού συστήµατος του αυτοκινήτου
σας.
Μετά την εκτέλεση των συνδέσεων και τη
σωστή σύνδεση των καλωδίων της
διακοπτ"µενης τροφοδοσίας, συνδέστε τη
συσκευή στην µπαταρία του αυτοκινήτου. Για
οποιαδήποτε ερ τηση ή πρ"βληµα στη
σύνδεση της συσκευής που δεν καλύπτεται απ"
το παρ"ν εγχειρίδιο, παρακαλούµε
συµβουλευθείτε τον αντιπρ"σωπο του
αυτοκινήτου σας.
Diagrama de ligação de
corrente
O conector auxiliar de corrente pode variar de carro
para carro. Verifique o diagrama do conector
auxiliar de corrente para se certificar de que as
ligações estão bem feitas. Existem três tipos de
conectores (ilustrados abaixo). É possível que tenha
de trocar as posições dos fios vermelho e amarelo
do cabo de alimentação do autorádio. Depois de
fazer a correspondência correcta entre as ligações e
os cabos de alimentação comutada, ligue o aparelho
à fonte de alimentação do carro. Se tiver alguma
dúvida ou problema relacionado com o aparelho
que não esteja incluído neste manual, consulte o
concessionário.
Strömanslutningsschema
Kontakten för anslutning av tillbehör varierar från
bil till bil. Kontrollera hur bilens anslutningskontakt
är konstruerad så att du ansluter på rätt sätt. Det
finns tre grundläggande typer (visas nedan). Du
kan eventuellt behöva växla plats mellan de röda
och gula ledningarna i bilstereons strömkabel.
Passa ihop ledningarna korrekt och anslut sedan
enheten till bilens strömanslutning. Om du får
problem eller har frågor som inte besvaras i den här
bruksanvisningen kan du kontakta
bilåterförsäljaren.
Diagrama de conexión de
alimentación
El conector de alimentación auxiliar puede variar
en función del automóvil. Compruebe el diagrama
del conector de alimentación auxiliar del automóvil
para asegurarse de que las conexiones coinciden
correctamente. Existen tres tipos básicos, ilustrados
a continuación. Es posible que sea necesario
cambiar las posiciones de los cables rojo y amarillo
del cable de conexión de alimentación del sistema
estéreo del automóvil.
Después de hacer coincidir correctamente las
conexiones y los cables de alimentación conmutada,
conecte la unidad al suministro de alimentación del
automóvil. Si desea realizar alguna consulta o
solucionar algún problema referentes a la conexión
de la unidad que no aparezcan en este manual,
consulte con el concesionario automovilístico.
Схема подключения
питания
В разных автомобилях могут использоваться
разные разъемы вспомогательного питания.
Для того чтобы убедиться в правильности
подсоединения, обязательно сверьтесь со
схемой разъема подключения
вспомогательного питания Ва его автомобиля.
Есть три основных типа (как показано на
рисунке ниже). Возможно, при подключении
Вам придется поменять местами красный и
желтый провода соединительного кабеля
питания стереосистемы.
После проверки соответствия разводки
разъемов автомобильного электропитания и
проводов питания магнитолы подключите
магнитолу к автомобильному контуру
электропитания. Если у Вас возникли какие-
либо вопросы или проблемы, связанные с
подключением магнитолы, которые не
рассматриваются в настоящем руководстве,
обратитесь за советом к дилеру автомобильной
фирмы.
switched power supply
suministro conmutado de alimentación
switchad strömförsörjning
alimentação de corrente comutada
διακοπτµενη τροφοδοσία
включаемое питание
continuous power supply
suministro de alimentación continua
kontinuerlig strömförsörjning
alimentação de corrente contínua
συνεχής τροφοδοσία
непрерывное поступление питания
switched power supply
suministro conmutado de alimentación
switchad strömförsörjning
alimentação de corrente comutada
διακοπτµενη τροφοδοσία
включаемое питание
Att observera
•Var noga när du väljer var i bilen du monterar
bilstereon, så att den inte sitter i vägen när du kör.
•Montera inte bilstereon där den utsätts för värme,
t ex solsken eller varmluft, eller där den utsätts för
damm, smuts och/eller vibrationer.
•Använd endast de medföljande
monteringstillbehören för att vara säker på att
bilstereon monteras på säkert och korrekt sätt.
Tillåten monteringsvinkel
Monteringsvinkeln måste vara under 60 grader.
Hur framsidan tas loss/fästs
(4)
Ta loss framsidan före bilstereons montering.
4-A Hur framsidan tas loss
Var noga med att trycka på (OFF) innan
frontpanelen tas loss. Tryck därefter på (OPEN) för
att öppna frontpanelen. Skjut frontpanelen åt höger
och dra dess vänstra del utåt för att ta loss
frontpanelen.
4-B Hur framsidan fästs i bilstereon
Placera frontpanelen så att hålet Apå frontpanelen
träs över axeln Bpå bilstereon enligt
illustrationen. Tryck därefter frontpanelens vänstra
del inåt.
Exempel på montering (5)
Montera på instrumentbrädan
Obs!
När du installerar den här enheten bör du tänka
på att installationen görs beroende på biltyp.
Monteringsvinkeln kan göra att frontpanelen
inte går att öppna så lätt beroende på vilken bil
det är. I så fall lösgör du den silverfärgade
skruven Asom visas nedan.
När du skruvar fast den igen var noga med att först
låsa spak B. Om du fäster skruven utan att låsa
spaken kan det hända att enheten går sönder.
Var försiktig när du gör
installationen i en bil där
tändningslåset saknar
tillbehörsläge (ACC)
Glöm inte att trycka på (OFF) på enheten under
två sekunder för att stänga av klockans
teckenfönster efter det att du har stängt av
motorn.
Om du bara trycker på (OFF) ett kort ögonblick
slocknar inte klockans teckenfönster vilket kan leda
till att batteriet laddas ur.
Nollställningsknappen
Kom ihåg att använda en penna eller något annat
spetsigt föremål för att trycka på
nollställningsknappen när anslutningen och
monteringen är klar.
Precauciones
•Elija cuidadosamente el lugar de montaje de
forma que la unidad no interfiera con las
funciones normales de conducción.
•Evite instalar la unidad donde pueda quedar
sometida a altas temperaturas, como a la luz solar
directa o al aire de calefacción, o a polvo, suciedad
o vibraciones excesivas.
•Para realizar una instalación segura y firme,
emplee solamente la ferretería de montaje
suministrada.
Ajuste del ángulo de montaje
Ajuste el ángulo de montaje a menos de 60°.
Forma de extraer e instalar el
panel frontal (4)
Antes de instalar la unidad, extraiga el panel
frontal.
4-A Para extraerlo
Antes de extraer el panel frontal, ceriórese de pulsar
(OFF). Pulse (OPEN) después, deslícelo hacia la
derecha, y por último tire de su parte izquierda.
4-B Para instalarlo
Coloque el orificio Adel panel frontal en el eje B
de la unidad, como se muestra en la ilustración, y
después pulse la parte izquierda.
Ejemplo de montaje (5)
Instalación en el salpicadero
Nota
Cuando instale esta unidad: Es posible que el
ángulo de montaje (en función del tipo de
automóvil) no permita que el panel frontal se
abra con facilidad. En tal caso, extraiga el
tornillo plateado Amostrado más abajo.
Cuando vuelva a atornillarlo, bloquee primero la
palanca B. Si fija el tornillo sin realizar lo expuesto,
la unidad podría romperse.
Advertencia sobre la instalación
en un automóvil que no
disponga de posición ACC
(accesorios) en el interruptor de
la llave de encendido
Asegúrese de pulsar (OFF) en la unidad durante
dos segundos para desactivar la indicación del
reloj una vez apagado el motor.
Si pulsa (OFF) momentáneamente, la indicación
del reloj no se desactivará y esto causará el desgaste
de la batería.
Botón RESET
Cuando finalice la instalación y las conexiones,
cerciórese de presionar el botón RESET con un
bolígrafo, etc.
Προφυλάξεις
• Επιλέξτε προσεκτικά τη θέση εγκατάστασης
έτσι στε η συσκευή να µην παρεµβάλλεται
στις συνήθεις κινήσεις οδήγησης.
• Αποφύγετε την εγκατάσταση της συσκευής
σε σηµεία υποκείµενα σε υψηλές
θερµοκρασίες, "πως στον ήλιο ή σε ζεστ"
αέρα απ" το καλοριφέρ, ή σε σηµεία
υποκείµενα σε σκ"νη, βρωµιά ή υπερβολικές
δονήσεις.
• Για ασφαλή και σίγουρη εγκατάσταση
χρησιµοποιείτε µ"νο τα παρεχ"µενα υλικά
τοποθέτησης.
Ρύ µιση γωνίας τοπο έτησης
Ρυθµίστε τη γωνία τοποθέτησης σε λιγ"τερο
απ" 60°.
Πως να αφαιρέσετε και να
τοπο ετήσετε την πρσοψη
(4)
Πριν την εγκατάσταση της συσκευής,
αφαιρέστε την πρσοψη.
4-A Αφαίρεση της πρσοψης
Βεβαιωθείτε "τι έχετε πιέσει το πλήκτρο (OFF)
πριν αφαιρέσετε την πρ"σοψη. Πιέστε το
πλήκτρο (OPEN), και στη συνέχεια αφού
σύρετε την πρ"σοψη προς τα δεξιά, τραβήξτε
προς τα έξω την αριστερή πλευρά.
4-B Τοπο έτηση της πρσοψης
Τοποθετήστε την οπή A της πρ"σοψης πάνω
στον άξονα B της συσκευής "πως φαίνεται
στο σχέδιο, και στη συνέχεια πιέστε την
αριστερή πλευρά προς τα µέσα.
Παράδειγµα τοπο έτησης
(5)
Εγκατάσταση στο ταµπλ
Σηµείωση
Κατά την εγκατάσταση αυτής της συσκευής:
Ανάλογα µε το αυτοκίνητο, η γωνία
τοπο έτησης µπορεί να µην επιτρέπει στην
πρσοψη να ανοίγει εύκολα. Στην περίπτωση
αυτή, αφαιρέστε την ασηµένια βίδα A που
φαίνεται πιο κάτω.
Οταν τη βιδ νετε ξανά, πρ τα ασφαλίστε το
µοχλ" B. Η τοποθέτηση της βίδας χωρίς να το
κάνετε αυτ" µπορεί να προκαλέσει σπάσιµο
της συσκευής.
Προειδοποίηση κατά την
εγκατάσταση σε αυτοκίνητο
χωρίς έση ACC (βοη ητική)
στο διακπτη ανάφλεξης
Πιέστε (OFF) στη συσκευή για δύο
δευτερλεπτα για να απενεργοποιήσετε την
εµφάνιση του ρολογιού µετά το σβήσιµο του
κινητήρα.
Οταν πιέζετε (OFF) στιγµιαία, δεν
απενεργοποιείται η εµφάνιση του ρολογιού µε
αποτέλεσµα να αδειάσει η µπαταρία.
Πλήκτρο Επαναρύ µισης
(RESET)
4ταν ολοκληρωθούν η εγκατάσταση και οι
συνδέσεις, θυµηθείτε να πιέσετε το πλήκτρο
επαναρύθµισης µε ένα στυλ".
Precauções
•Escolha com cuidado um local apropriado para a
montagem do aparelho, para que este não
interfira com as manobras necessárias à condução
do veículo.
•Evite instalar o aparelho onde possa estar sujeito a
altas temperaturas, como em locais expostos
directamente à luz do sol ou ao ar quente dos
aquecimentos, ou sujeito a pó, sujidade ou
vibração excessiva.
•Utilize apenas o hardware de montagem
fornecido para efectuar uma instalação segura.
Ajuste do ângulo de montagem
Ajuste o ângulo de montagem a menos de 60°.
Para retirar e colocar o painel
frontal (4)
Antes de inciar a instalação do aparelho,
remova o painel frontal.
4-A Para remover
Antes de retirar o painel frontal, tem de carregar
primeiro em (OFF). A seguir, carregue em (OPEN)
para soltar o painel frontal e empurre-o para a
direita. Depois puxe o lado esquerdo do painel para
fora.
4-B Para colocar
Coloque o orificio Ado painel frontal no eixo Bdo
aparelho tal como ilustrado, e depois carregue no
lado esquerdo para dentro.
Exemplo de montagem (5)
Instalação no tablier
Nota
Quando instalar o aparelho: dependendo do
tipo de automóvel, o ângulo de montagem pode
impedir a abertura fácil do painel frontal. Se isso
acontecer, retire o parafuso prateado A
mostrado abaixo.
Quando voltar a colocá-lo, bloqueie primeiro a
alavanca B. Se colocar o parafuso sem o fazer pode
partir o aparelho.
Aviso sobre a instalação num
automóvel sem posição ACC
(acessórios) na chave de ignição
Verifique se carregou em (OFF) no aparelho
durante dois segundos para desactivar o visor
do relógio depois de ter desligado o motor.
Se carregar durante alguns momentos em (OFF),
não desactiva o visor do relógio, o que provoca o
desgaste da bateria.
Botão RESET
Quando terminar a instalação e as ligações, não se
esqueça de carregar no botão RESET com a ponta
de uma caneta, etc.
Меры предосторожности
• Место для установки магнитолы выбирайте
тщательно, чтобы она не ме ала
нормальному управлению автомобилем.
• Не устанавливайте магнитолу там, где она
будет подвержена воздействию пыли, грязи,
чрезмерной вибрации или высоких
температур, например в местах, попадающих
под прямые солнечные лучи или находящихся
вблизи вентиляционных ре еток
обогревателей.
• В целях обеспечения надежной и безопасной
установки используйте ли ь входящие в
комплект монтажные детали.
Допустимый угол установки
Установите магнитолу под углом не более 60°.
Порядок снятия и
установки передней панели
(4)
Перед установкой магнитолы снимите с нее
переднюю панел .
4-A Снятие панели
Прежде чем снимать переднюю панель,
обязательно отключите магнитолу, нажав
клави у (OFF). Затем нажмите (OPEN),
сдвиньте переднюю панель вправо и, потянув
за левую часть панели, снимите ее.
4-B Установка панели
Сначала совместите отверстие A на передней
панели со тырьком B на магнитоле, как это
показано на иллюстрации, а затем вдвиньте в
паз левую часть панели.
Пpимep ycтaновки (5)
Установка магнитолы в приборной доске
Примечание
При установке данного аппарата (в
зависимости от типа автомобиля) угол
установки может создат трудности для
снятия передней панели. В таком случае
вывинтите белый винт A, изображенный на
рисунке внизу.
Когда будете ввинчивать его обратно, сначала
зафиксируйте в закрытом положении рычажок
B, поскольу если Вы этого не сделаете, при
вкручивании винта может произойти поломка
аппарата.
Предостережение
относител но аппаратуры,
установленной в
автомобиле, замок
зажигания в котором нeт
отдел ного положения
(ACC) для отключения
подсоединенной
аппаратуры.
После выключения двигателя не забывайте
нажат на две секунды кнопку (OFF), с тем
чтобы отключит циферблат часов.
При кратком нажатии (OFF) циферблат не
отключается, что ведет к разрядке
аккумуляторной батареи.
Клавиша переустановки
По окончании установки и всех подсоединений
не забудьте нажать кончиком ариковой ручки
или иным аналогичным предметом кнопкy
переустановки.
A
B
A
B
A
B
A
B
A
B
A
B
