Cautions
• This unit is designed for negative ground 12 V DC
operation only.
• Do not get the wires under a screw, or caught in
moving parts (e.g. seat railing).
•Before making connections, turn the car ignition
off to avoid short circuits.
•Connect the yellow and red power input leads
only after all other leads have been connected.
•Run all ground w ires to a common ground
point.
• Be sure to insulate any loose unconnected wires
with electrical tape for safety.
•The use of optical instruments with this product
will increase eye hazard.
Notes on the power supply cord (yellow )
•When connecting this unit in combination with
other stereo components, the connected car
circuit’s rating must be higher than the sum of
each component’s fuse.
•When no car circuits are rated high enough,
connect the unit directly to the battery.
Parts Iist (1)
•The numbers in the list are keyed to those in the
instructions.
•The bracket 1and the protection collar 3are
attached to the unit before shipping. Before
mounting the unit, use the release keys 5to
remove the bracket 1and the protection collar 3
from the unit. For details, see “Removing the
protection collar and the bracket (4)” on the
reverse side of the sheet.
•Keep the release keys 5for future use as they
are also necessary if you remove the unit from
your car.
Caution
Handle the bracket 1carefully to avoid injuring
your fingers.
Note
Before installing, make sure t hat t he cat ches on bot h
sides of t he bracket 1are bent inwards 2 mm (3/32 in). If
the catches are st raight or bent outwards, the unit w ill
not be installed securely and may spring out .
Installation/Connect ions
Installation/Connexions
FM/AM
Compact Disc
Player
Connection example (2)
Notes (2-B)
•Be sure to connect the ground cord bef ore
connect ing the amplif ier.
•If you connect an opt ional pow er amplifier and do
not use the built -in amplif ier, the beep sound w ill
be deact ivat ed.

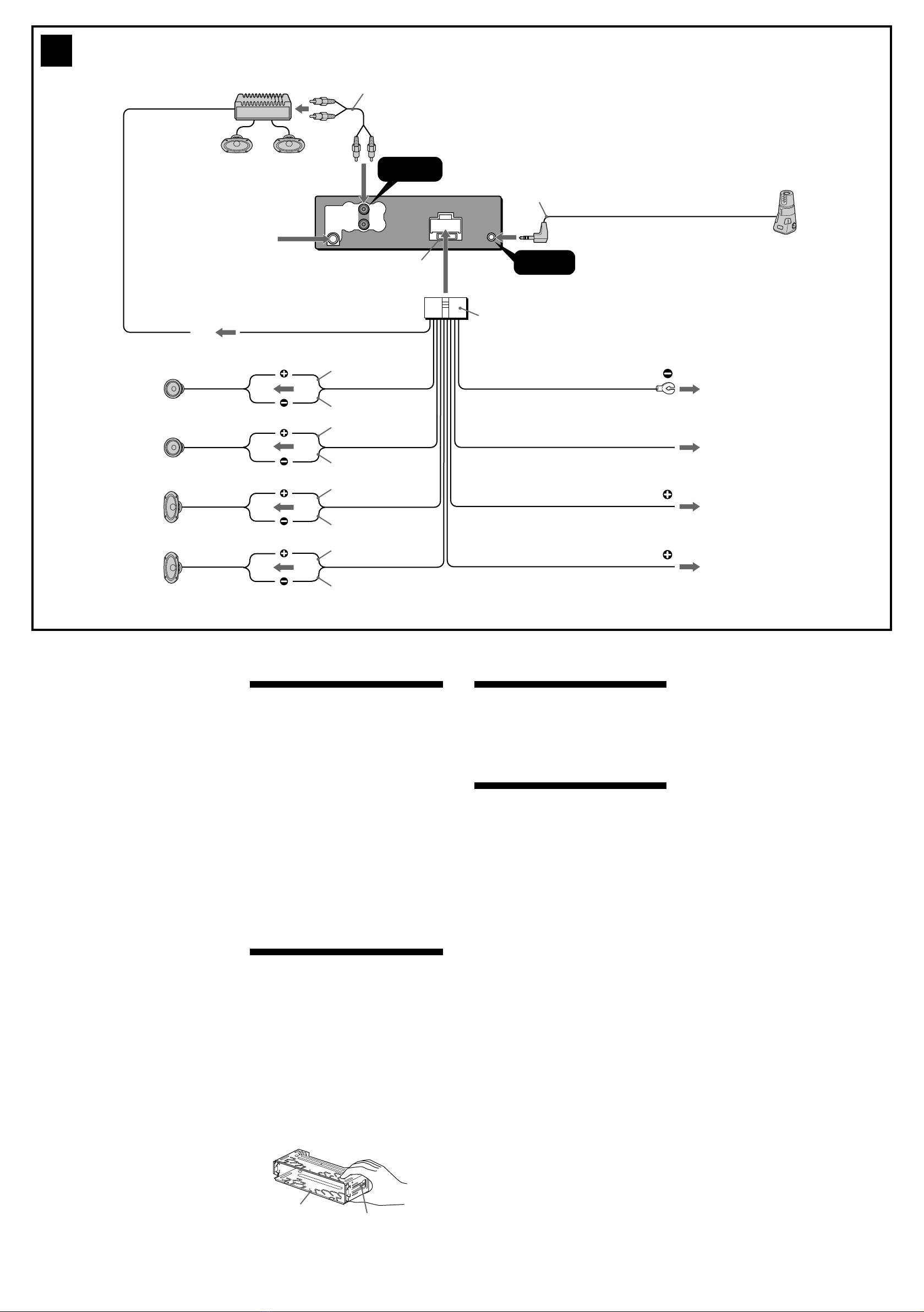

Connection diagram (3)
1To a metal surface of the car
First connect the black ground lead, then connect
the yellow and red pow er input leads.
2To the pow er antenna control lead or pow er
supply lead of antenna booster amplifier
Notes
• It is not necessary to connect this lead if t here is
no pow er ant enna or antenna booster, or w it h
a manually-operat ed telescopic antenna.
•When your car has a built -in FM /AM ant enna in
the rear/side glass, see “ Not es on the cont rol
and pow er supply leads.”
3To AM P REM OTE IN of an optional pow er
amplifier
This connection is only f or amplif iers. Connecting
any ot her system may damage t he unit.
4To the +12 V pow er terminal which is
energized in the accessory position of the
ignition key sw itch
Notes
• If t here is no accessory position, connect to t he
+12 V pow er (battery) terminal w hich is
energized at all t imes.
Be sure t o connect the black ground lead to a
metal surf ace of the car f irst .
•When your car has a built -in FM /AM ant enna in
the rear/side glass, see “ Not es on the cont rol
and pow er supply leads.”
5To the +12 V pow er terminal which is
energized at all times
Be sure t o connect the black ground lead to a
metal surf ace of the car f irst .
2
A
B
AUDIO OUT REAR
1
45
Equipm ent used in illustrations (not supplied)
Appareils ut ilisés dans les illustrations (non fournis)
Rear speaker
Haut-parleur arrière
Front speaker
Haut-parleur avant
1
Pow er amplifier
Amplificateur de puissance
Rotary commander RM -X4S
Satellite de commande RM -X4S
×4
2
×2
3
CDX-L510X
1
Catch
Downloaded from: https://www.usersmanualguide.com/

REAR
AUDIO OUT
L
R
Précaut ions
•Cet appareil est exclusivement conçu pour
fonctionner sur une tension de 12 V CC avec masse
négative.
•Évite de fixer des vis sur les câbles ou de coincer
ceux-ci dans des pièces mobiles (par exemple,
armature de siège).
•Avant d’effectuer les raccordements, éteignez le
moteur pour éviter un court-circuit.
•Raccordez les fils d’entrée d’alimentation jaune et
rouge seulement après avoir terminé tous les
autres raccordements.
•Rassemblez tous les fils de terre en un point de
masse commun.
•Veillez à isoler avec du ruban isolant tout fil lâche
non raccordé.
Remarques sur le cordon d’alimentation (jaune)
•Lorsque cet appareil est raccordé à d’autres
éléments stéréo, la valeur nominale du circuit
utilisé de la voiture raccordée doit être supérieure
à la somme des fusibles de chaque élément.
•Si aucun circuit de la voiture n’est assez puissant,
raccordez directement l’appareil à la batterie.
Liste des composants (1)
•Les numéros de l’illustration correspondent à ceux
des instructions.
•Le support 1et le tour de protection 3sont fixés
à l’appareil avant de quitter l’usine. Avant le
montage de l’appareil, utilisez les clés de
déblocage 5pour détacher le support 1et le tour
de protection 3de l’appareil. Pour de plus amples
informations, reportez-vous à la section “Retrait
du tour de protection et du support (4)” au verso
de la feuille.
•Conservez les clés de déblocage 5pour une
utilisation ultérieure car vous en aurez
également besoin pour retirer l’appareil de
votre véhicule.
At t ention
Manipulez précautionneusement le support 1pour
éviter de vous blesser aux doigts.
Remarque
Avant l’installation, assurez-vous que les loquet s des deux
côtés du support 1sont bien pliés de 2 mm (3/32 po) vers
l’int érieur. Si les loquet s sont droit s ou pliés vers
l’ext érieur, l’appareil ne peut pas êt re f ixé solidement et
peut se dét acher.
Remarques sur les fils de commande et d'alimentation
•Le fil de commande de l’ant enne électrique (bleu)
fournit une aliment at ion de + 12 V CC lorsque vous
mettez la radio sous tension.
•Lorsque vot re voit ure est équipée d’une ant enne FM /AM
int égrée dans la vit re arrière/latérale, raccordez la sort ie
de commande de l’ant enne (bleu) ou l’ent rée
d’aliment at ion des accessoires (rouge) à la borne de
l’amplif icateur d’ant enne existant. Pour plus de détails,
consult ez vot re dét aillant .
•Une ant enne électrique sans boit ier de relais ne peut pas
être utilisée avec cet appareil.
Raccordement pour la conservation de la mémoire
Lorsque le f il d’ent rée d’aliment at ion jaune est raccordé, le
circuit de la mémoire est aliment é en permanence même
si la clé de cont act est sur la posit ion d’arrêt .
Remarques sur le raccordement des haut-parleurs
•Avant de raccorder les haut -parleurs, mettez l’appareil
hors t ension.
•Utilisez des haut -parleurs ayant une impédance de 4 à 8
ohms avec une capacit é électrique adéquat e pour évit er
de les endommager.
•Ne raccordez pas les bornes du système de haut -parleur
au châssis de la voit ure et ne raccordez pas les bornes du
haut -parleur droit à celles du haut -parleur gauche.
•Ne raccordez pas le câble de masse de cet appareil à la
borne négat ive (–) de l’enceint e.
•N’essayez pas de raccorder les haut -parleurs en parallèle.
•Raccordez uniquement des haut -parleurs passif s. Le
raccordement de haut -parleurs actif s (avec amplif icateurs
int égrés) aux bornes des haut -parleurs peut
endommager l’appareil.
•Pour évit er t out dysf onct ionnement , n’ut ilisez pas les f ils
des haut -parleurs int égrés inst allés dans vot re voit ure si
l’appareil part age un fil négat if commun (–) pour les
haut -parleurs droit et gauche.
•Ne raccordez pas entre eux les cordons des haut -parleurs
de l’appareil.
3
AM P REM
M ax. supply current 0.3 A
Courant max. fourni 0,3 A
Fuse (10 A)
Fusible (10 A)
Blue/w hite striped
Rayé bleu/ blanc
White
Blanc
Green
Vert
Purple
M auve
White/black striped
Rayé blanc/ noir
Gray/ black striped
Rayé gris/ noir
Green/black striped
Rayé vert/ noir
Purple/black striped
Rayé mauve/noir
Gray
Gris
*1RCA pin cord (not supplied)
Cordon à broche RCA (non fourni)
*2Insert w ith the cord upw ards.
Insérez avec le câble vers le haut.
REM OTE
IN
AUDIO OUT
REAR
3
*2
from car antenna
à partir de l’antenne de la voiture
Left
Gauche
Right
Droit
Left
Gauche
Right
Droit
*1
2
5
4
ANT REM
4
Red
Rouge
Yellow
Jaune
Black
Noir
Blue
Bleu
M ax. supply current 0.1 A
Courant max. fourni 0,1 A
1
Notes on the control and pow er supply leads
•The pow er ant enna cont rol lead (blue) supplies +12 V
DC w hen you t urn on t he tuner.
•When your car has built -in FM /AM antenna in t he
rear/side glass, connect the power ant enna cont rol
lead (blue) or the accessory power input lead (red) to
the power t erminal of t he existing antenna booster.
For det ails, consult your dealer.
• Apow er antenna without relay box cannot be used
with t his unit .
M emory hold connection
When t he yellow pow er input lead is connected, pow er
will alw ays be supplied to t he memory circuit even
when t he ignition key is t urned of f.
Notes on speaker connection
•Before connecting t he speakers, t urn the unit off.
•Use speakers with an impedance of 4 t o 8 ohms, and
with adequate pow er handling capacit ies t o avoid its
damage.
• Do not connect the speaker t erminals to t he car
chassis, or connect t he t erminals of t he right speakers
with t hose of the left speaker.
•Do not connect t he ground lead of t his unit t o t he
negat ive (–) t erminal of t he speaker.
•Do not attempt t o connect t he speakers in parallel.
•Connect only passive speakers. Connecting active
speakers (w it h built -in amplifiers) t o t he speaker
terminals may damage t he unit .
•To avoid a malf unction, do not use t he built -in
speaker w ires inst alled in your car if t he unit shares a
common negative (–) lead f or the right and lef t
speakers.
• Do not connect t he unit’s speaker cords to each
other.
Exem ple de raccordement (2)
Remarques (2-B)
• Raccordez d’abord le f il de masse avant de raccorder
l’amplif icateur.
• Si vous raccordez un amplif icateur de puissance en
opt ion et que vous n’ut ilisez pas l’amplif icateur
int égré, le bip sonore est désactivé.
Schém a de raccordement (3)
1À un point métallique de la voiture
Branchez d‘abord le f il de masse noir et , ensuit e, les
fils d‘ent rée d‘aliment at ion jaune et rouge.
2Vers le fil de commande de l‘antenne électrique
ou le fil d‘alimentation de l‘amplificateur
d‘antenne
Remarques
•Il n'est pas nécessaire de raccorder ce fil s'il n'y a
pas d'antenne électrique ni d'amplif icateur
d'ant enne, ou avec une ant enne télescopique
manuelle.
•Si vot re voiture est équipée d'une antenne FM/AM
int égrée dans la vit re arrière/latérale, voir
“ Remarques sur les fils de commande et
d'aliment at ion” .
3Au niveau du AM P REM OTE IN de l’amplificateur
de puissance en option
Ce raccordement s’applique uniquement aux
amplif icateurs. Le branchement de t out autre
syst ème risque d’endommager l’appareil.
4À la borne +12 V qui est alimentée quand la clé
de contact est sur la position accessoires
Remarques
•S'il n'y a pas de posit ion accessoires, raccordez la
borne d'aliment at ion (bat t erie) +12 V qui est
aliment ée en permanence.
Raccordez d‘abord le f il de masse noir à un point
métallique de la voit ure.
•Si vot re voiture est équipée d'une antenne FM/AM
int égrée dans la vit re arrière/latérale, voir
“ Remarques sur les fils de commande et
d'aliment at ion” .
5À
la borne +12 V qui est alimentée en permanence
Raccordez d‘abord le f il de masse noir à un point
métallique de la voit ure.
1
SUB OUT (M ONO)
Loquet
Downloaded from: https://www.usersmanualguide.com/

182 mm
53 mm
4
123
3
1
1
Dashboard
Tableau de bord
5
6ATOYOTA
to dashboard/center console
au tableau de bord/ console centrale
Bracket
Support
Bracket
Support
BNISSAN
2
2
to dashboard/center console
au tableau de bord/ console centrale
Bracket
Support
Bracket
Support
2
2
Existing parts supplied with your car
Pièces existantes fournies avec la voiture
Existing parts supplied with your car
Pièces existantes fournies avec la voiture
7AB
2
1
c
12
3
55
max. size
5 ×8 mm
(7/32 ×11/32 in)
Dimensions
max. 5 ×8 mm
(7/32 ×11/32 po)
max. size
5 ×8 mm
(7/32 ×11/32 in)
Dimensions
max. 5 ×8 mm
(7/32 ×11/32 po)
max. size
5 ×8 mm
(7/32 ×11/32 in)
Dimensions
max. 5 ×8 mm
(7/32 ×11/32 po)
max. size
5 ×8 mm
(7/32 ×11/32 in)
Dimensions
max. 5 ×8 mm
(7/32 ×11/32 po)
ccc
1
A
B
Face the hook inw ards.
Tournez le crochet vers
l’intérieur.
Claw s
Griffes
Orient the release key
correctly.
Orientez correctement
la clé de déblocage.
Downloaded from: https://www.usersmanualguide.com/

Precaut ions
•Choose the installation location carefully so
that the unit will not interfere with normal
driving operations.
•Avoid installing the unit in areas subject to
dust, dirt, excessive vibration, or high
temperatures, such as in direct sunlight or near
heater ducts.
•Use only the supplied mounting hardware for
a safe and secure installation.
M ount ing angle adjustm ent
Adjust the mounting angle to less than 60°.
Rem oving the prot ection collar
and t he bracket (4)
Before installing the unit, remove the
protection collar 3and the bracket 1from
the unit.
1Remove the protection collar 3.
1Engage the release keys 5together with
the protection collar 3.
2Pull out the release keys 5to remove the
protection collar 3.
2Remove the bracket 1.
1Insert both release keys 5together
between the unit and the bracket until
they click.
2Pull down the bracket 1, then pull up the
unit to separate.
M ounting example (5)
Installation in the dashboard
Notes
•Bend these claw s out ward f or a t ight fit, if
necessary (5-2).
•Make sure t hat the 4 catches on the prot ection
collar 3are properly engaged in t he slot s of the
unit (5-3).
Précaut ions
•Choisissez soigneusement l’emplacement
d’installation pour que l’appareil ne gêne pas
le chauffeur pendant la conduite.
•Evitez d’installer l’appareil dans un endroit
exposé à la poussière, à la saleté, à des
vibrations excessives ou à des températures
élevées comme en plein soleil ou à proximité
de conduits de chauffage.
•Pour garantir un montage sûr, n’utilisez que le
matériel fourni.
Réglage de l’angle de mont age
Ajustez l’inclinaison à un angle inférieur à 60°.
Ret rait du tour de prot ection et
du support (4)
Avant d’installer l’appareil, retirez le tour de
protection 3et le support 1de l’appareil.
1Retirez le tour de protection 3.
1Insérez les clés de déblocage 5en même
temps dans le tour de protection 3.
2Tirez sur les clés de déblocage 5pour retirer
le tour de protection 3.
2Retirez le support 1.
1Insérez les clés de déblocage 5en même
temps entre l’appareil et le support
jusqu’au déclic.
2Tirez le support 1vers le bas, puis tirez
sur l’appareil vers le haut pour les séparer.
Exem ple de montage (5)
Installation dans le tableau de bord
Remarques
•Si nécessaire, pliez ces griffes vers l’ext érieur pour
assurer une prise correct e (5-2).
•Assurez-vous que les 4 cliquet s situés sur le t our de
prot ection 3sont correctement engagés dans les
fent es de l’appareil (5-3).
M ounting the unit in a Japanese
car (6)
You may not be able to install this unit in some
makes of Japanese cars. In such a case, consult
your Sony dealer.
Note
To prevent malfunction, install only w ith t he
supplied screw s 2.
How to det ach and att ach the
front panel (7)
Before installing the unit, detach the front
panel.
7-A To detach
Before detaching the front panel, be sure to
press (OFF). Press (OPEN), then slide the front
panel to the right side, and pull out the left side.
7-B To att ach
Place the hole Ain the front panel onto the
spindle Bon the unit as illustrated, then push
the left side in.
Warning w hen installing in a car
w ithout ACC (accessory)
posit ion on the ignit ion key
sw itch
After turning off t he ignit ion, be sure to
press and hold (OFF) on the unit until t he
display disappears.
Otherwise, the display does not turn off and
this causes battery drain.
RESET butt on
When the installation and connections are
completed, be sure to press the RESET button
with a ball-point pen, etc., after detaching the
front panel.
Inst allat ion de l’appareil dans
une voiture japonaise (6)
Cet appareil ne peut pas être installé dans
certaines voitures japonaises. Consultez, dans ce
cas, votre détaillant Sony.
Remarque
Pour éviter tout dysfonct ionnement, ut ilisez
uniquement les vis 2pour le mont age.
Ret rait et pose de la façade (7)
Avant d’installer l’appareil, retirez la façade.
7-A Pour ret irer
Avant de retirer la façade, n’oubliez pas
d’appuyer d’abord sur (OFF). Appuyez sur
(OPEN), puis faites glisser la façade vers la
droite et retirez-la par la gauche.
7-B Pour poser
Fixez la partie Ade la façade sur la partie Bde
l’appareil, comme indiqué sur l’illustration, puis
appuyez sur le côté gauche.
Avert issement en cas
d’inst allation dans une voiture
dont le cont act ne comport e
pas de position ACC
(accessoires)
Après avoir coupé le moteur, n'oubliez pas
de maintenir la t ouche (OFF) enfoncée
sur l'appareil jusqu’à ce que l'affichage
disparaisse.
Sinon, l'affichage n'est pas désactivé et la
batterie du véhicule se décharge.
Touche RESET
Une fois que l’installation et les raccordements
sont terminés, retirez la façade et appuyez sur la
touche RESET à l’aide d’un stylo à bille ou d’un
autre objet pointu.
Downloaded from: https://www.usersmanualguide.com/

This file has been downloaded from:
www.UsersManualGuide.com
User Manual and User Guide for many equipments like mobile phones, photo cameras, monther board, monitors, software, tv, dvd, and othes..
Manual users, user manuals, user guide manual, owners manual, instruction manual, manual owner, manual owner's, manual guide,
manual operation, operating manual, user's manual, operating instructions, manual operators, manual operator, manual product,
documentation manual, user maintenance, brochure, user reference, pdf manual
Downloaded from: https://www.usersmanualguide.com/
