SoundMax SM-DVR50HD User manual

Instruction manual
Руководство по
эксплуатации
CAR VIDEO RECORDER /
АВТОМОБИЛЬНЫЙ ВИДЕОРЕГИСТРАТОР
SM-DVR50HD

Instruction manual
2
Dear customer!
Thank you for purchasing our product. For safety, it is strongly recommended to read
this manual carefully before connecting, operating and/or adjusting the product and keep
the manual for reference in the future.
If you want to dispose this product, do not mix it with general household waste. There is
a separate collection system for used electronic products in accordance with legislation
that requires proper treatment, recovery and recycling.
Please contact your local authorities for the correct method of disposal. By doing so, you
will ensure that your disposed product undergoes the necessary treatment, recovery and
recycling and thus prevent potential negative effects on the environment and human health.
Utilization of the product
Important safeguards
• Read carefully through the manual to
familiarize yourself with this unit.
• Keep this manual handy as a reference
for operating procedures and precautions. Do
not allow persons who have not read through
this manual to use this unit.
• Connect this unit only to the vehicle lighter
jack of your car with +12-24 V DC power. If the
voltage is too high, it may cause damage to
this unit.
• Careful handling of the unit can prolong
its operation life.
• Fully charge the battery before the first
use.
• To ensure a longer battery life fully
discharge and charge it several times befor
using.
• Due to variety of car lighter jack sizes
depending of vehicle type, ensure that this unit
is properly contacted in the lighter socket.
• The unit should be used only with original
accessories included. The Manufacturer is
not responsible for possible damage of this
unit cause by using other accessories than
provided by Manufacturer.
• Should this product fail to operate
properly, contact your local dealer.
Controllers

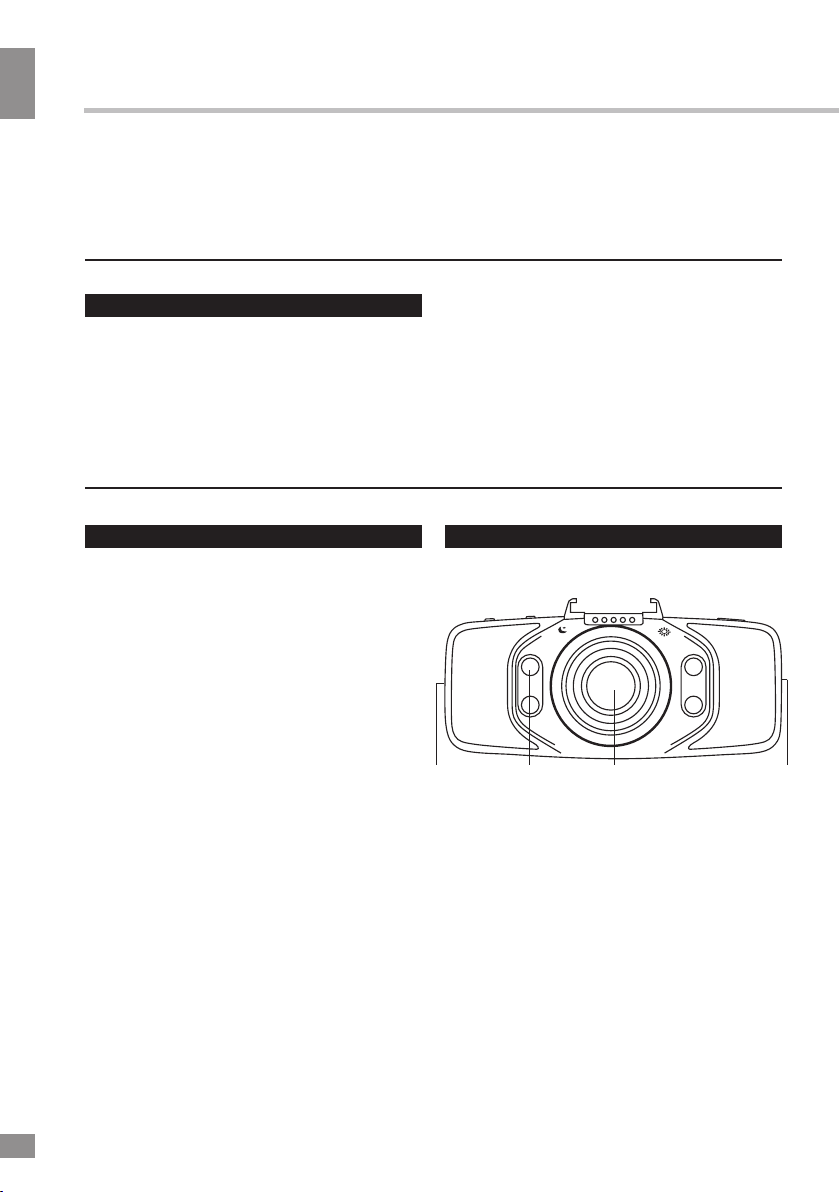

Front panel
1. MicroSD card slot
2. IR lights
3. Camera lens
4. HDMI out
Not shown on the picture:
1. Speaker (bottom panel)
2. Reset button (bottom panel)
1 2 3 4

Instruction manual
3
Rear panel
5 6 7 8
5. REC/OK button
6. MODE button
7. Display
8. PREV/NEXT button
Top panel
9 10 11 12 13
9. AV out
10. MiniUSB jack
11. Mounting nut
12. PWR button
13. button
Operations
Mounting
• Insert the fixing pins on the top of the
stand into the bracket holding holes in the
bottom of the unit and move the unit backward
until a click to fix it tightly to the bracket.
• Press the suction cup to a surface in the
car, then turn the ring to the LOCK position.
Make sure the stand is fixed properly to the
surface.
• You can adjust the angle of the stand
by loosening the washer and bending the
assembly knot.
• To unmount the stand, turn the ring to the
UNLOCK position, then lift the plastic ear on the
suction cup.
Power and charging
To charge the battery of this unit connect
its USB port to the PC with the supplied USB
cable; or connect it to a car lighter socket
with the supplied car adapter. The power icon
on the bottom right corner of the display
indicates the remaining battery power.
You can also connect the power cable to
the holder to in order to achieve an optimal and
convenient location of the cable in the car.
Recording
• Before you start recording, insert a MicroSD
memory card into the memory card slot of this
unit until a click. Insert the card with correct side.
After the card is inserted the device will turn
off in order to preserve the information. Press
POWER button to turn it on again.
MicroSD capacity supported: up to
32 GB, class 4 or higher. For correct and
satisfactory operation, licensed MicroSD
memory cards of famous brands should be
used with this unit. Avoid using memory cards
of unknown brands.
• Auto recording: After you connect
the stand of the unit to car power source,
recording will be started automatically. After
you disconnect the power source, the unit will
continue recording till the battery is depleted.
• Manual recording: Press PWR button to
switch on the unit (press and hold it again if
you want to switch off the unit). In recording
mode the top left corner of the display shows
the camera symbol indicating that the unit is
ready for recording. Press REC/OK button to
start recording. Press this button again to stop
recording.
• Taking photos: Press button in
recording mode to take 4000x3000 resolution
photos with the 5 mp camera.
• While recording, the recording time is

4
Instruction manual
4
shown in white figures in the top right corner
of the display. The unit will save video files
automatically after each 3, 5 or 10 minutes
(see “Setup“ paragraph below for more details).
When the memory card is filled, old files will
be deleted and the new files will be recorded
instead. Press REC/OK button to stop and to
continue recording.
• When the environmental lighting is not
bright enough, the unit will automatically
activate the IR lights in the front panel of the
unit (if this function is set to Auto mode; see
“Setup“ paragraph for more details).
• Before removing memory card stop
recording. Press on the card until a click to
remove it.
• Motion detector recording is available
after you switch on this item in the setting
menu (see “Setup“ paragraph below for more
details). The unit will go to recording mode if
there is image motion in front of the lens. When
a motion is detected, the unit will start to record
a video fragment (no matter whether there is
motion or not during the recording period), after
the fragment is recorded, the unit comes to
standby mode till a motion is detected again.
• G-sensor. If overload resulting from an
impact exceeds the setup value (1 g = 9.8m/
s^2; see “Setup“ paragraph below for more
details), the current video fragment will be
automatically protected from re-recording.
• SOS function. When you press MODE
button during video recording, the current
fragment will be protected from rerecording.
• Zoom: Press and hold PREV/NEXT
buttons during the record to zoom in/out.
• Day and night mode: Rotate the lens ring
to switch between day and night modes.
Playback mode
• Press MODE button repeatedly to enter
playback mode. Press PREV/NEXT button to
choose the source and files. Press REC/OK
button to play the selected file. Press REC/OK
button to stop and resume playback.
• In file playback mode select a file, then
press and hold the MODE button. A menu
will appear in which you can select to delete,
protect or slide show the file. Select either
option, then press REC/OK button to confirm.
AV output and HDMI output
• Connect this unit (AV out) to an external
audio-video device (e.g. car TV) with the
supplied audio-video cable. Now this unit can
be used as audio and video signal source for
the external device.
• Connect the HDMI output of this unit to an
external audio-video device (e.g. car TV) with
a HDMI cable (not supplied). Now this unit can
be used as high-quality digital signal source for
the external device.
Setup
In recording mode press MODE button to
choose the needed operation mode (Video/
Photo/Playback). Hold and release MODE to
enter the setup menu for the current mode.
In the menu press PREV/NEXT buttons to
select settings. Press REC/OK button to go
to adjustment of the selected setting; select
options with cursor button and press OK button
to confirm. Press button to go back to initial
menu. Press MODE button twice to exit the
menu.
Some menu items may be in grey color,
in this case they are not adjustable. The menu
in your unit may be changed without prior
notice and hence be different from the menu
described below.
General system setup
• Date/Time: set the current year, month
and day by pressing PREV/NEXT buttons and
pressing REC/OK button to confirm.
• Car NO: set your car license plate number
by pressing PREV/NEXT buttons and pressing
REC/OK button to confirm or press REC/OK
button repeatedly to turn this feature off.
• Auto Power Off: Off/30s/1m/3m: select
the time period after which the unit will

Instruction manual
5
automatically switch off or disable this function.
• Beep Sound: enable or disable beeping
sounds when pressing buttons on the unit.
• Delay Off: Off/30s/1m/3m: select the time
period after switching the car ignition off when
the unit will continue recording or disable this
function.
• Language: select the system language.
• TV Mode: NTSC/PAL.
• Frequency: 50 Hz/60 Hz.
• Lamp Setting: Off/On: turn the infrared
lights on or off during recording in dark
envinronments.
• Backlight: Off/1m/3m/5m: Select the time
period after which the unit will automatically
switch off the screen backlight.
• Format SD card: select this option to
format the inserted SD card. WARNING: all
data on the card will be deleted.
• Default Setting: select OK to reset all
settings to default values.
• Version: check the current firmware
version info.
Video setup
• Resolution: select video resolution:
1080FHD1920x1080/720P1280x720/
WVGA848x480/VGA 640x480.
• Loop Recording: Off/3 minutes/5
minutes/10 minutes. Select the maximum
record cycle time.
• WDR: Off/On. Activate or deactivate the
Wide Dynamic Range (WDR) feature.
• Exposure: adjust the image exposure.
• Motion Detection: Off/On. Activate or
deactivate the motion detection function.
• Record Audio: Off/On. Activate or
deactivate recording of sound for video
recording.
• Date Stamp: Off/On. Enable or disable
the display of the current date on the recorded
video.
• GSENSOR: Off/High/Medium/Low. Adjust
the G-sensor sensitivity or turn this feature off.
Photo setup
• Capture Mode: Single/2S Timer/5S
Timer/10S Timer. Select the delay period after
which the photo will be taken automatically.
• Resolution: 12М/10M/8М/5М/3М/2МHD/
VGA/1.2М. Select the size and resolution of the
image.
• Sequence: Off/On. Activate or deactivate
sequential image capture.
• Quality: Fine/Normal/Economy. Select the
image quality.
• Sharpness: Soft/Normal/Strong. Select the
image sharpness mode.
• White Balance: select the white balance
mode: Auto/Daylight/Cloudy/Tungsten/
Fluorescent.
• Color: Color/Black & White/Sepia. Select
the color mode
• ISO: Auto/100/200/400. Adjust ISO
sensitivity.
• Exposure: adjust the image exposure.
• Anti-Shaking: Off/On. Enable or disable
the anti-shaking feature
• Quick Review: Off/2 seconds/5 seconds.
Select a period of showing the photo on the
display after it was taken.
• Date Stamp: Off/Date/Date Time. Activate
or deactivate showing of date on the photo.
Playback mode setup
• Delete: Delete Current/Delete All. Select
“OK“ to delete or “Cancel“ to cancel.
• Protect: Lock Current/Unlock Current/Lock
All/Unlock All. Enable or disable the protection
of files from manual deleting or overwriting.
• Slide Show: 2 seconds/5 seconds/8
seconds. Select the period of showing the
photo on the display during slide show.

6
Руководство по эксплуатации
6
Accessories
Video recorder 1 pc
Car adaptor 1 pc
MiniUSB-USB cable 1 pc
Stand 1 pc
HDMI cable 1 pc
Device reset 1 pc
Instruction Manual 1 pc
Warranty card 1 pc
Specifications
Lens view angle
Display
Video resolution
Video record format
Video codec
Audio format
Photo format
Interfaces
Built-in battery
Operation period
Nominal voltage
NCurrent consumption
Motion detector Cycled
recording
G-sensor
Zoom
Max record fragment
Memory
Operation temperatures
Storage temperatures
Humidity
Unit dimensions
Net/Gross weight
1700
color TFT LCD, 2.7”
1080FHD: 1920x1080, 30 fps; 720P: 1280x720, 60 fps;
WV GA : 848x480; VGA: 640x480
MOV
AVC
PCM
JPG
miniUSB (2.0)/Mini-HDMI out/AV out
300 mAh
30 min
5 V; 1.5 А
300 mA
+
+
+
4x digital zoom
3/5/10 minutes
microSD memory card support, up to 32 GB
00С - +400С
-100С - +600С
15 - 85%
110 х 38 х 53 mm
80.5 g / 416 g
Specifications are subject to change without notice. Weights are approximate.

7
Руководство по эксплуатации
Уважаемый покупатель!
Благодарим Вас за покупку нашего изделия. Чтобы понять, как правильно и безо-
пасно пользоваться Вашей моделью изделия, рекомендуется тщательно изучить на-
стоящее руководство перед подключением, регулировкой и эксплуатацией изделия.
Сохраняйте руководство для использования в будущем.
Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с
обычным бытовым мусором. Существует отдельная система сбора использованных
электронных изделий в соответствии с законодательством, которая предполагает
соответствующее обращение, возврат и переработку.
Обращайтесь в органы местного управления за инструкциями по правильной
утилизации продукта. Тем самым Вы обеспечите утилизацию Вашего изделия с
соблюдением обязательных процедур по обработке, утилизации и вторичной пере-
работке и, таким образом, предотвратите потенциальное негативное воздействие на
окружающую среду и здоровье людей.
Утилизация изделия
Меры предосторожности
• Внимательно изучите данное руко-
водство, чтобы правильно использовать
устройство.
• Держите данное руководство под
рукой в качестве справочника по правилам
эксплуатации и мерам предосторожности.
Не допускайте к использованию устройства
посторонних лиц, не ознакомившихся и не
усвоивших данные инструкции по эксплуа-
тации.
• Подключайте устройство только в
штатный разъем прикуривателя автомоби-
ля с напряжением +12-24 В. Превышение
напряжения питания может привести к вы-
ходу устройства из строя.
• Бережное обращение с устройством
продлит срок его эксплуатации.
• Перед началом эксплуатации про-
ведите полный заряд аккумуляторной
батареи устройства.
• Для продления срока службы аккуму-
ляторной батареи, после первого вклю-
чения необходимо провести несколько
циклов полного заряда и разряда батареи.
• В связи с возможным разбросом раз-
меров гнезда прикуривателя в различных
марках автомобилей убедитесь в надежно-
сти соединения контакта в гнезде прикури-
вателя для нормального функционирования
устройства.
• Используйте только оригинальные
аксессуары, входящие в комплект поставки.
Производитель не несет ответственности за
возможные повреждения изделия в случае
применения посторонних аксессуаров.
• При неполадках в работе устройства
свяжитесь с торговым представителем.

Руководство по эксплуатации
8
Органы управления
Передняя панель
1. Слот для карты MicroSD
2. ИК-подсветка
3. Объектив
4. HDMI-выход
Не показано на схеме:
1. Динамик (нижняя панель)
2. Кнопка Reset (нижняя панель)
Задняя панель
5 6 7 8
5. Кнопка REC/OK
6. Кнопка MODE
7. Дисплей
8. Кнопка PREV/NEXT
Верхняя панель
9 10 11 12 13
9. Видеовыход
10. Разъём MiniUSB
11. Крепление держателя
12. Кнопка PWR
13. Кнопка
Операции с устройством
Крепление устройства
• Вставьте крепежные выступы на верх-
ней части подставки в отверстия на крышке
корпуса устройства. Сдвиньте с усилием
корпус устройства вперёд до щелчка для
плотного закрепления устройства на под-
ставке.
• Прижмите присоску к плоской по-
верхности в автомобиле, затем поверните
кольцо в положение LOCK. Убедитесь, что
конструкция плотно зафиксирована на по-
верхности.
• Вы можете регулировать вертикальное
и горизонтальное положение конструк-
ции, сгибая его в местах узлов. Для этого
следует ослабить гайку на присоске. После
того, как Вы установите нужное положение
конструкции, затяните гайку.
• Чтобы отсоединить конструкцию от
поверхности, поверните кольцо присоски
в положение UNLOCK, затем потяните за
ушко присоски.
Питание и зарядка
Для зарядки аккумулятора устройства
подключите его через USB-порт к персо-
нальному компьютеру, либо к разъему при-
куривателя автомобиля с помощью автомо-
1 2 3 4

9
Руководство по эксплуатации
бильного адаптера. Индикатор заряда (
) в правом нижнем углу экрана указывает
на оставшийся заряд батареи.
Вы также можете подключить кабель
питания к подставке устройства, чтобы
добиться оптимального и удобного для Вас
расположения кабеля в автомобиле.
Запись
• Перед началом видеосъемки установи-
те карту памяти Micro SD в слот устройства,
нажав на нее до щелчка. Устанавливайте
карту в слот правильной стороной.
Емкость карты памяти: до 32 ГБ. Для
корректной работы устройства используйте
лицензионные карты памяти известных
производителей. Избегайте использова-
ния нелицензионных карт памяти. Класс
быстродействия карты должен быть не ниже
4, в противном случае возможна потеря ка-
чества видеоизображения, выражающаяся
в неравномерности воспроизведения.
• Автоматическая запись: При подклю-
чении источника питания в автомобиле
к USB-разъему подставки, устройство
автоматически начнет запись видео. После
отключения от источника питания устрой-
ство будет продолжать запись до разрядки
аккумулятора.
• Запись вручную: Нажмите кнопку PWR
для включения устройства (питание устрой-
ства можно отключить, удерживая эту кноп-
ку). В режиме записи в левом верхнем углу
дисплея отображается символ камеры, что
указывает на готовность устройства к за-
писи. Нажмите кнопку REC/OK для начала
записи; чтобы остановить запись, нажмите
эту же кнопку.
• Фотосъёмка: В режиме видеозаписи
камера 5мп позволяет делать фотоснимки
размером 4000x3000 нажатием на кнопку
.
• Время записи отображается белыми
цифрами в правом верхнем углу дисплея.
Устройство будет автоматически сохранять
записанные видеофайлы каждые 3, 5 или
10 минут (более подробно выбор периода
сохранения описан в разделе “Настройки“
ниже). Когда карта памяти заполнится,
старые видеофайлы будут удалены и за-
пись начнется заново. Для остановки или
возобновления записи нажимайте кнопку
REC/OK.
• Если освещение недостаточно яр-
кое, вы можете включить инфракрасную
подсветку (см. пункт «Общие настройки
системы»).
• Для изменения масштаба изображения
нажимайте кнопку-курсор влево/вправо.
• Перед извлечением карты памяти оста-
новите запись. Нажмите на карту памяти до
щелчка, чтобы извлечь ее из слота.
• Запись с помощью детектора движения
доступна после того, как вы активируе-
те эту функцию в меню настроек (более
подробно это описано в разделе “Настрой-
ки“ ниже). Устройство перейдет в режим
записи, если детектором движения будет
обнаружено движение предметов перед
объективом камеры; устройство запи-
шет фрагмент видео независимо от того,
имеется ли движение перед объективом
в течение времени записи фрагмента.
После записи фрагмента устройство опять
перейдет в режим ожидания до нового
обнаружения движения.
• G-сенсор. Если перегрузка, возникаю-
щая вследствие столкновения, превышает
заданную величину (1 g = 9,8 м/с^2; более
подробно выбор величины перегрузки опи-
сан в разделе “Настройки“ ниже), текущий
фрагмент записи будет автоматически
защищен от перезаписи.
• Функция SOS: При нажатии кнопки
MODE во время записи видео текущий
фрагмент записи будет завершен и защи-
щен от перезаписи.
• Масштабирование: Устройство осна-
щено 4х кратным зумом. Для регулировки
нажимайте и удерживайте кнопки PREV/
NEXT во время записи.
• Режим день/ночь: Вращайте кольцо
объектива, чтобы переключаться между

10
Руководство по эксплуатации
10
ночным и дневным режимом съёмки.
Воспроизведение
• Нажимайте кнопку MODE для перехода
к режиму воспроизведения. С помощью
кнопок PREV/NEXT выберите источник и
файл; нажмите кнопку REC/OK для запуска
его воспроизведения. Нажимайте кнопку
REC/OK, если вы хотите остановить и про-
должить воспроизведение.
• В режиме воспроизведения файла вы-
берите файл, затем нажмите и удерживай-
те кнопку MODE. На дисплее отобразится
меню, в котором вы можете выбрать пункты
“Удалить”, “Защитить” и “Слайд-шоу”. На-
жмите кнопку REC/OK для подтверждения.
Аудиовидеовыход и HDMI-выход
• Подсоедините AV out (аудиовидеовы-
ход) данного устройства к входу внешнего
устройства (напр., портативного теле-
визора) с помощью аудиовидеокабеля
(не входит в комплект поставки). Теперь
видеорегистратор можно использовать как
источник аудио- и видеосигнала для под-
ключенного внешнего устройства.
• Подсоедините выход HDMI данного
устройства к входу HDMI внешнего устрой-
ства (напр., портативного телевизора) с по-
мощью HDMI-кабеля, входящего в комплект
поставки. Теперь видеорегистратор можно
использовать как источник цифрового сиг-
нала высокого качества для подключенного
внешнего устройства.
Настройки
Нажмите и удерживайте кнопку MODE в
любом режиме работы для вызова экран-
ного меню настроек текущего режима. На-
ходясь в меню, нажимайте кнопки PREV и
NEXT для выбора параметров для настройт-
ки. Нажмите кнопку REC/OK для перехода к
настройке выбранного параметра. Выбери-
те опцию с помощью кнопок PREV и NEXT
и нажмите кнопку REC/OK для подтверж-
дения. Нажмите кнопку для возврата в
исходное меню. Нажмите дважды кнопку
MODE для выхода из меню.
Пункты меню, написанные серым
шрифтом, не подлежат настройке. Экран-
ное меню вашего устройства может быть
изменено без предварительного уведомле-
ния и, следовательно, отличаться от меню,
представленного в настоящем Руководстве.
Общие настройки системы
• Дата/время: установите текущий день,
месяц, год, часы, минуты и формат отобра-
жения даты с помощью кнопок PREV/NEXT
и кнопки OK для выбора параметра.
• Номер машины: Введите
регистрационный номер своего
автомобиля, нажимая на кнопки PREV/
NEXT и кнопку REC/OK для подтверждения.
Нажимайте кнопку REC/OK, чтобы
выключить данную функцию.
• Авто выключение: выкл/30 сек/1 мин/3
мин. Выберите период времени, по исте-
чении которого устройство автоматически
отключится, либо дезактивируйте функцию
автоотключения.
• Звук клавиш: Вк./Выкл. Включите или
отключите звуковое сопровождение на-
жатия кнопок.
• Задержка выкл.: Выкл/30 сек/1 мин/3
мин. Выберите период времени, по истече-
нии которого устройство прекратит запись
и отключится после прекращения подачи
питания.
• Язык: выберите язык экранного меню.
• ТВ-режим: NTSC/PAL
• Частота: 50 Гц/60 Гц.
• IR-подсветка. Выкл/Вкл. Вы можете
отключить или включить инфракрасную
подсветку.
• Подсветка: Выкл/1м/3м/5м: выберите
период времени, по истечении которого
подсветка экрана автоматически
отключится.
• Форматирование: SD-карта. Карта па-
мяти будет отформатирована при дальней-

11
11
Руководство по эксплуатации
шем выборе опции ОК. Выберите «Отмена»,
чтобы отменить форматирование.
• Сброс настроек: ОК/Отмена. Сброс вы-
полненных настроек до исходных заводских
значений.
• Версия ПО: здесь вы можете
посмотреть информацию о текущей версии
программного обеспечения устройства.
Настройки в режиме записи видео
• Разрешение: выберите раз-
решение видеоизображения:
1080FHD1920x1080/720P1280x720/
WVGA848x480/VGA 640x480. Разрешение
влияет на качество и размер конечного
файла. При малом объёме карты памяти
предпочтительнее использовать низкое
разрешение.
• Цикл записи (мин): Выкл/3 мин/5 мин/10
мин. Выберите нужный интервал записи.
• WDR: Вкл/Выкл. Включите или отклю-
чите функцию Wide Dynamic Range (WDR).
• Экспокоррекция: настройте
экспокоррекцию изображения.
• Датчик движения: Выкл/Вкл. Включите
или отключите детектор движения.
• Запись звука: Выкл./Вкл. Включите или
отключите запись звука на видео.
• Печать дата/время: вкл./выкл. Вклю-
чите или отключите отображение даты и
времени на видео.
• G-сенсор: Выкл/Высокая/Средняя/
Низкая. Настройте чувствительность
G-сенсора или отключите эту функцию.
Настройки фото
• Таймер: одиночный/2 сек/5 сек/10 сек.
Выберите интервал отложенной съемки
фото, по истечению которого фото будет
отснято автоматически.
• Разрешение: 12М/10M/8М/5М/3М/2МHD/
VGA/1.2М. Выберите размер и разрешение
фото.
• Последовательная съемка: Выкл/
Вкл. Включите или выключите режим
последовательной съемки.
• Качество: высокое/нормальное/эконо-
мичное. Выберите качество изображения.
• Резкость: высокая/средняя/низкая. Вы-
берите режим резкости изображения.
• Баланс белого: выберите режим
баланса белого: авто/солнечно/пасмурно/
вольфрам/флуоресцент.
• Цветность: выберите режим цветности:
цветной/черно-белый/коричневый.
• ISO: отрегулируйте компенсацию ISO-
чувствительности: автобаланс/100/200/400.
• Экспокоррекция: отрегулируйте экспо-
коррекцию изображения.
• Стабилизация: Выкл/Вкл. Включите
или выключите функцию стабилизации
изображения.
• Быстрый просмотр: выберите интервал
времени показа фото после его съемки
(выкл/2 сек/5 сек).
• Штамп дата/время: выкл/дата/дата вре-
мя. Включите или отключите отображение
даты и времени на фото.
Настройки в режиме просмотра
• Удалить: удалить эту фотографию/
удалить все. Выберите “Ок“ для удаления
выбранного файла либо всех файлов или
“Отмена“ для отмены.
•Защита: защитить файл/снять защиту
файла/защитить все/снять защиту. После
подтверждения установки защиты на файл
удаление этого файла будет невозможно,
пока защита с файла не будет снята
• Слайд-шоу: 2 сек/5 сек/8 сек. Выберите
период, в течение которого фотография
будет размещена на экране в режиме
слайд-шоу.

12
Руководство по эксплуатации
12
Комплект поставки
1 шт
1 шт
1 шт
1 шт
1 шт
1 шт
1 шт
Видеорегистратор
Автомобильный адаптер
Кабель MiniUSB-USB
Подставка
Кабель HDMI
Приспособление для резета
Руководство по эксплуатации
Технические характеристики
Угол обзора объектива
Дисплей
Разрешение видеозаписи
Формат записи видео
Видеокодек
Формат аудио
Формат фото
Интерфейс
Встроенный аккумулятор
Продолжительность работы
Номинальное напряжение питания
Детектор движения
Циклическая перезапись
G-сенсор
Зум
Максимальный фрагмент записи
Память
Диапазон рабочих температур
Диапазон температур хранения
Влажность
Размеры устройства
Вес нетто/брутто
1700
цветной TFT, 2.7 дюйма
1080FHD: 1920x1080, 30 к/сек; 720P: 1280x720,
60 к/сек; WVGA: 848x480; VGA: 640x480
MOV
AVС
PCM
JPG
miniUSB 2.0/Выход Mini-HDMI/видеовыход
300 мА/ч
не более 30 минут
5 В; 1.5 А
+
+
+
4х кратный цифровой
3/5/10 минут
поддержка карты памяти microSD, до 32ГБ
00С - +400С
-100С - +600С
15 - 85%
110 х 38 х 53 мм
80,5 г / 416 г
Технические характеристики могут быть изменены заводом-изготовителем без предва-
рительного уведомления. Указанный вес имеет приблизительные значения.

Произведено:
ШЭНЬЧЖЭНЬ ГУАНСИНТАЙ ИМПОРТ ЭНД ЭКСПОРТ КО., ЛТД
ВИА Шэньчжэнь хуэй да трейд Ко., ЛТД, 801-805 8/Ф, Ланьгуан
Билдинг A, Чжэньхуа Роуд, Футянь Дистрикт, Шэньчжэнь, Китай
Под контролем «ТЕХНО ЭЛЕКТРИК ЛИМИТЕД»
Сделано в Китае
Руководство по эксплуатации
Уполномоченный представитель изготовителя:
ООО «ТрейдХоум», Российская Федерация, 117519, г. Москва,
Варшавское шоссе, дом 138, офис 2А.
Тел. [phone], email: [email protected]
Месяц и год изготовления нанесены на стикере баркода на упаковке
и на гарантийном талоне в формате MM.ГГ, где ММ – месяц изготовления,
а ГГ – поледние две цифры года изготовления.
СЕРТИФИКАТ СООТВЕТСТВИЯ:
RU C-CN.АЛ16.В.06915,
Срок действия с 25.09.2015 по 24.09.2018 включительно
13
Устранение неисправностей
Ниже приводится таблица, в которой описаны простые меры, способные помочь Вам
устранить большую часть проблем, могущих возникнуть при использовании данного устройства.
Если нижеуказанные меры не помогли, обратитесь в сервисный центр.
Неисправность Причина Решение
Карта переполнена записями с защитой от стирания Отформатируйте карту памяти
Не включается при включении зажигания
адаптер Неисправен адаптер или предохранитель адаптера
Устройство не производит запись
Замените предохранитель или замените

Общая информация
Общая информация
Хранение и транспортировка
Безопасная утилизация
14
Упакованные изделия допускается транспортировать всеми видами транспорта в
условиях 5 ГОСТ 15150 при температуре не ниже минус 10 °С и при защите их от
прямого воздействия атмосферных осадков и механических повреждений.
Изделия следует хранить в условиях 1 по ГОСТ 15150 при отсутствии в воздухе
кислотных, щелочных и других агрессивных примесей. При транспортировании и
хранении упакованные изделия должны быть уложены в штабели, контейнеры или
стеллажи. Количество рядов в штабелях должно быть установлено в зависимости
от габаритных размеров и массы упакованных изделий и указано в ТУ на изделие
конкретной модели.
Ваше устройство спроектировано и изготовлено из высококачественных
материалов и компонентов, которые можно утилизировать и использовать
повторно. Если товар имеет символ с зачеркнутым мусорным ящиком на колесах,
это означает, что товар соответствует Европейской директиве 2002/96/ЕС.
Ознакомьтесь с местной системой раздельного сбора электрических и
электронных товаров. Соблюдайте местные правила. Утилизируйте старые
устройства отдельно от бытовых отходов. Правильная утилизация вашего товара
позволит предотвратить возможные отрицательные последствия для окружающей
среды и человеческого здоровья.
Данное устройство никаких ограничений для работы внутри жилых, коммерческих
и производственных помещений не имеет.

Уважаемый покупатель!
Благодарим Вас за покупку продукции торговой марки SOUNDMAX и доверие к нашей компании. SOUNDMAX гарантирует высокое
качество и надежную работу своей продукции при условии соблюдения технических требований, описанных в руководстве по
эксплуатации. Руководство на русском языке прилагается.
Срок службы изделия с товарным знаком SOUNDMAX, при эксплуатации продукции в рамках бытовых нужд и соблюдении правил
пользования, приведенных в руководстве по эксплуатации, составляет 5 (пять) лет со дня передачи изделия потребителю.
Срок службы установлен в соответствии с действующим законодательством о защите прав потребителей. Изготовитель
обращает внимание потребителей, что при соблюдении данных условий срок службы изделия может значительно превысить
указанный изготовителем срок. Гарантия на аксессуары составляет 2 недели с момента покупки, далее гарантия действует
только на устройство.
Продукция сертифицирована на соответствие нормативным документам РФ (ГОСТ, СниП, Нормы и т.д.)
Адреса авторизованных сервисных центров
Россия
№Город Название СЦ Адрес Телефон
1Астрахань "ХАЙТЕК-СЕРВИСНЫЙ
ЦЕНТР" ул. Ташкентская, 13Б [phone], 63-10-00
2Астрахань "ЭФИР" ул. Боевая, 72А [phone]
3 Барнаул "ДИОД" ул. Пролетарская, 113 [phone]
4 Барнаул "РЕМИКС" пр-т Комсомольский, 111 [phone], 24-03-35
5 Белгород "ПРОКСИМА" пр-т Б. Хмельницкого, 137, кор. 3 [phone]
6Брянск "ВЕГА-СЕРВИС" ул. Сталелитейная, 1 [phone]
7Великий Новгород "ОРБИТА" ул. Кочетова, 23A [phone], 33-59-18,
33-20-03
8 Владивосток "ВЛАДИНТЕРСЕРВИС" Океанский пр-т, 101А [phone], 291-74-47
9Владимир "МАСТЕР-СЕРВИС" ул. Тракторная, 8 [phone], 33-31-52,
42-02-09
10 Волгоград ГИМ СЕРВИСНЫЙ
ЦЕНТР пр-т Ленина, 58 [phone], 23-05-94,
23-56-48
11 Волгоград СМТЕЛ ул. Краснознаменская, 8 [phone]
12 Вологда "ВОЛОГДА" ул. Новгородская, 7 [phone], 53-99-69
13 Воронеж "ОРБИТА-СЕРВИС" ул. Донбасская, 1 [phone]
14 Воронеж "ТРАНССЕРВИС-
ВОРОНЕЖ" Ленинский пр-т, 160 [phone], 39-37-53
15 Димитровград "ЭЛКОМ СЕРВИС" ул. Октябрьская, 63 (84235) 2-86-59, 9-14-64
16 Евпатория "НК-ЦЕНТР ЕВПАТОРИЯ" пр-т Победы, 67 (06569) 77-44-7
17 Екатеринбург СОНИКО-ЕКТБ ул. Степана Разина, 109, оф. 123 [phone], 269-19-48
18 Екатеринбург "ТРАНССЕРВИС-
ЕКАТЕРИНБУРГ" ул. Гагарина, 5 [phone], 278-90-92,
264-62-77
19 Жуковский "НАДЕЖДА" ул. Чкалова, 25 [phone]
20 Иваново "СПЕКТР-СЕРВИС" ул. Дзержинского, 45/6 [phone]
21 Ижевск "РИТ-СЕРВИС" ул. М.Горького, 162 [phone], 43-20-39,
43-85-07
22 Иркутск "ТЕЛЕТОН" ул. Пискунова, 156 [phone], 53-41-66
23 Йошкар-Ола "МИДАС" ул. Советская, 173 [phone], 41-77-43
24 Казань "ВИТЯЗЬ" пр-т Х. Ямашева, 38 [phone]
25 Казань ЭЛНЕТ ул. Серова, 51/11, помещение 2 [phone]
26 Калининград "1000 МЕЛОЧЕЙ" Московский пр-т, 163 (4012) 588-354, 760-477,
8-963-738-54-77
27 Каменск-
Уральский "ТЕХНОЦЕНТРСЕРВИС" ул. Исетская, 33Б [phone]
28 Кемерово "СЕРВИСНЫЙ ЦЕНТР
МАСТЕРЪ" ул. В.Волошиной, 4 [phone], 38-19-43
29 Кинешма СПЕКТР-СЕРВИС
КИНЕШМА ООО ул.Карла Маркса, 8 (49331) 58-134
30 Киров ЭКСПЕРТ -СЕРВИС Октябрьский пр-т, 116А [phone], 54-69-56
31 Киров "ПОРТАЛ" ул. Московская, 9 [phone]
32 Киров "ТЕХНОКИТ" ул. Базовая, 17 [phone], 70-34-64,
70-34-14
33 Комсомольск-на-
Амуре "ГАМБИТ" ул. Ленина, 76, корп.3 [phone], 53-21-31
34 Кострома "КРИСТАЛЛ СЕРВИС
БЫТ" ул. Коммунаров, 5 [phone], 30-01-07,
63-97-23
35 Краснодар "ЛАРИНА" ул. Демуса, 14 [phone]
36 Краснодар "ТВ-ЮГ" ул. Шевченко, 168, офис 26 [phone]
37 Красноярск "ДОН-ТВ СЕРВИС" ул. Железнодорожников, 11 [phone], 21-46-51
38 Красноярск "ЭЛЕКТРОАЛЬЯНС" ул. Спандаряна, 7 [phone], 94-52-82
39 Курск "МАЯК+" ул. Студенческая, 36А [phone]
40 Липецк "ВЛАДОН" ул. Космонавтов, 66 [phone]

Россия
№Город Название СЦ Адрес Телефон
41 Махачкала "РОСАМ" пр-т Шамиля, 20 [phone]
42 Москва "НАДЕЖДА" ул. Амундсена, 15 корп. 2 [phone]
43 Москва "РУБИН" ул. Адмирала Макарова, 2 [phone]
44 Москва КВАНТ-9 бул. Маршала Рокосовского, 3 [phone], 168-47-15,
[phone]
45 Москва "МТЕХНИК" ул. Острякова, 6 [phone]
46 Москва "ТЕЛЕМАСТЕР" Алтуфьевское шоссе, 79Д 8-916-170-00-09
47 Мурманск "ЭЛЕКТРОНИКА" пр-т Ледокольный, 5 [phone]
48 Набережные
Челны "ТРИО" пр-т Вахитова, 20 [phone]
49 Нальчик "АЛЬФА СЕРВИС" пр-т Ленина, 24 [phone],
77-28-78
50 Нижний Новгород ИМПУЛЬС ул. Жукова, 24 [phone]
51 Нижний Новгород БЫТОВАЯ АВТОМАТИКА
СЦ ул. Ларина, 18А [phone]
52 Нижний Новгород "ИП ЗОРЬКИН А.Я." ул. Коновалова, 6 [phone]
53 Новосибирск "АВТОМАСТЕР" ул. Владимирская, 2А [phone], 240-90-49
54 Омск "ВЕС-ТРЕЙД" ул. 5 Кордная, 1 [phone]
55 Омск "СИБТЕКС" ул. 24-я Линия, 59 [phone], 36-98-04,
36-91-04
56 Омск "СИБТЕКС" ул. Енисейская, 1 [phone], 36-98-04,
36-91-04
57 Орел "АРС" ул. Московская, 100 [phone]
58 Оренбург СЕРВИСБЫТТЕХНИКА ул. Лесозащитная, 18 [phone], 30-00-66
59 Орск АЙС-СЕРВИС ул. Волкова, 2 [phone], 35-13-18
60 Пенза "ПАРТНЕР-СЕРВИС" ул. Советская, 2 [phone]
61 Пермь "РТВ-СЕРВИС" ул. Мира, 55 [phone]
62 Петрозаводск "АРНАУТ" пр-т Лесной, 51 [phone]
63 Псков "РЕМОНТ И СЕРВИС" ул. Труда, 11 [phone], 53-86-50
64 Пятигорск "ПОЛИСЕРВИС" 1-ая Набережная, 32, корп. 4 [phone]
65 Ростов-на-Дону "СЕРВИС-РОСТОВ" пр-т Шолохова, 7 [phone]
66 Ростов-на-Дону АБСОЛЮТ-СЕРВИС АСЦ ул. Тельмана, 73/94 [phone]
67 Рязань "ПАЛ-СЕКАМЫЧ" ул. Татарская, 18 [phone], 25-50-34
68 Самара "ТРАНССЕРВИС-
САМАРА" пр-т Карла Маркса, 39 [phone], 336-85-11
69 Санкт-Петербург "ПИОНЕР СЕРВИС" ул. Новолитовская, 5 [phone], 295-84-14
70 Санкт-Петербург "АЦ ПИОНЕР" Б.Сампсониевский пр-т, 62 [phone], 320-02-27
71 Саратов "ТРАНССЕРВИС-
САРАТОВ" ул. 3-я Дачная [phone], 55-43-63,
55-43-39, 66-31-91
72 Севастополь "ДИАДЕМА" ул. Пожарова, 26 [phone], 45-36-99,
45-39-35
73 Северодвинск "ИП ВАРЕНБУД" ул. Гагарина, 12 [phone]
74 Северодвинск "ИП ВАРЕНБУД" ул. Дзержинского, 1 [phone]
75 Симферополь "КРЫМТЕХНОСЕРВИС" ул. Луговая, 6Г [phone]
76 Симферополь "НК-ЦЕНТР" ул. Некрасова, 17/1 [phone]
77 Симферополь "ФОКСТРОТ" ул. Маяковского, 12 [phone], 52-05-65,
57-71-83
78 Ставрополь РЕМОНТ -СЕРВИС ул. Пирогова, 37 [phone]
79 Ставрополь "ТЕХНО-СЕРВИС" ул. 7-я Промышленная, 6 [phone]
80 Ставрополь "ТЕХНО-СЕРВИС" ул. Тухачевского, 11А [phone]
81 СтарыйОскол "ЭКСПРЕСС-СЕРВИС" мк. Олимпийский, 7 [phone]
82 Сыктывкар "ТЕХСЕРВИС" ул. Гаражная, 25 (8212) 291-220
83 Таганрог "КРИСТИ" ул. Фрунзе, 45 [phone]
84 Тамбов "РУБИН-СЕРВИС-Т" ул. Н. Вирты, 2А [phone]
85 Тамбов "ВЕГА-ТАМБОВ СЕРВИС" ул. Киквидзе, 69 [phone], 73-94-03
86 Тольятти "ИПРОС-СЕРВИС" ул. 40 лет Победы, 30 [phone]/44/45
87 Томск МАКС-СЕРВИС ул. Киевская, 101 [phone], 43-35-89
88 Томск "ТЕХНОМАГ" ул. Котовского, 17 (3822) 213-776
89 Томск "ТЕХНОМАГ" ул. 1-я Рабочая, 3А (3822) 214-776, 215-776
90 Тула "ИП КРЫЛОВ И.Ю." ул. Руднева, 28 [phone]
91 Тюмень "ПУЛЬСАР " ул. Республики, 169 [phone], 75-95-08
92 Улан-Удэ "ЮФФА" ул. Жердева, 138 [phone]
93 Ульяновск "МАСТЕР-СЕРВИС" ул. Минаева, 42 [phone],
32-49-56
94 Уфа "РЕГИОН" ул. Аксакова, 73 [phone]
95 Уфа "РЕГИОН" ул. Пархоменко, 173 [phone]
96 Уфа "РЕГИОН" ул. М.Рыльского, 14 [phone]
97 Феодосия "НК-ЦЕНТР ФЕОДОСИЯ" Симферопольское шоссе, 44 (06562) 91-08-1

Россия
№Город Название СЦ Адрес Телефон
98 Хабаровск "НООС ПЕРСОНАЛЬНЫЕ
КОМПЬЮТЕРЫ" ул. Тихоокеанская, 165 [phone], 74-45-90
99 Чебоксары "ТЕЛЕРАДИОСЕРВИС" ул. Гагарина, 36 [phone]
100 Челябинск "РЕМБЫТТЕХНИКА" ул. Производственная, 8Б [phone]
101 Челябинск "РЕМБЫТТЕХНИКА" ул. Артиллерийская, 102 [phone]
102 Челябинск "ЭЛЕКТРО-Н" пр-т Победы, 302 [phone], 264-00-84
103 Ярославль "СЕРВИСНЫЙ ЦЕНТР
ВИРТ" ул. Республиканская, 3 стр. 5 [phone]
Белоруссия
№Город Название СЦ Адрес Телефон
1Гомель "ТЕХНОСИТИ" ул. Советская, д. 119 375-232-57-15-48
2 Гомель "ТЕХНОСИТИ" ул. Гагарина, д. 20 375-232-74-90-71
3 Брест "ЛЕБЕДЬ" ул. Гоголя, д. 82 375-162-21-38-87
4Барановичи "БПВТИ ИМПУЛЬС" ул.Жукова, д. 12/1 375-296-47-12-34
5Минск "РЕСУРС ПЛЮС" ул. Жилуновича, д. 11 375-17-296-03-03
6 Могилев "ЭЛСИ МОГИЛЁВ" ул.Якубовского, д. 23 375-222-28-00-88
Украина
№Город Название СЦ Адрес Телефон
1Чернигов "ЛАГРОС" пр-т Мира, 80 [phone]
2 Херсон "РАДИО" ул. Советская, 23 [phone], 22-61-21
3 Николаев "ТСЦ АЛАДДИН" ул. Чкалова, 33 [phone]
4 Чернигов "ОТТО СЕРВИС" ул. М. Коцюбинского, 61 [phone], 67-84-93
5 Северодонецк "СРТ" ул. Маяковского, 13 (06452) 4-30-30, 70-28-16
6 Северодонецк "ДОМ ТЕХНИКИ" ул. Курчатова, 19Б (06452) 2-78-53
7 Северодонецк "РЕМБЫТСЕРВИС" ул. Менделеева, 61 (06453) 5-03-43
8 Старобельск "ПРЕМЬЕР" ул. Коммунаров, 34 (06461) 2-12-31
9 Кременная "ПРЕМЬЕР" пл. Красная, 1 (06454) 3-17-90
10 Лисичанск "ПРЕМЬЕР" ул. Калинина, 115 (06451) 2-06-15
11 Марковка "МИР ЭЛЕКТРОНИКИ" ул. Гагарина, 9 (06464) 9-14-27
12 Троицкое "ПРЕМЬЕР" пр-т Победы, 54А (06456) 2-17-82
13 Кривой Рог "ДОМТЕХСЕРВИС" ул. Тынка, 24 [phone], 64-69-32,
64-61-73
14 Полтава "ПРОМЭЛЕКТРОНИКА" ул. Фрунзе, 66 (0532) 615-621
15 Хмельницкий "ТРИТОН ЛТД" ул. Курчатова, 18 [phone], 78-37-55
16 Львов "РОСИМПЭКС" ул. И. Шараневича, 28 [phone],
[phone]
17 Стаханов "АЛЬБИТ" ул. Кирова, 15 (06444) 4-02-89
18 Стаханов "БЫТРАДИОТЕХНИКА" ул. Б. Хмельницкого, 55 (06444) 4-22-18
19 Стаханов "ТЕЛЕАТЕЛЬЕ" пр-т Ленина, 39 [phone]
20 Черкассы ООО "ФАБРИКА
БЫТОВОГО СЕРВИСА" ул. Ильина, 605 (0472) 383-124,
[phone]
21 Виноградов "ВЕКО" пл. Мира, 4 (03143) 2-32-75, 2-37-80
22 Винница "СПЕЦИАЛИСТ" ул. Порика, 1 [phone], 50-91-91
23 Харьков "КОМТЕХ" ул. Бакулина, 12 [phone],
702-16-20
24 Сумы "ЭЛЬФ" ул. Петропавловская, 86/1 [phone], 65-03-40,
65-55-10, 21-59-63
25 Львов "АЛЬЯНС-СЕРВИС" ул. Подголоско, 15А [phone], 244-53-40
26 Черновцы "ЭЛЕКТРОСЕРВИС" ул. Л. Кобылицы, 105 [phone]
27 Донецк "ТЕХНОСЕРВИС" пр-т Павших коммунаров, 188 [phone], 349-24-75,
345-06-07, 208-33-35
28 Запорожье "АЛЬФАТЕХНОЦЕНТР" ул. Дзержинского, 83 [phone]
(многоканальный)
29 Алчевск "HI-FI" ул. Гагарина, 36 (06442) 4-89-50
30 Ровно ООО "МАЛТИТЕК" пр-т Мира, 11 [phone]
31 Харьков ЧФ
"НЕОПРИВАТСЕРВИС" ул. Коцарская, 43 [phone]
32 Житомир "ЭКСПРЕСС-СЕРВИС" ул. Киевськая, 106
[phone],
[phone],
[phone]
33 Львов "ШАНС" пр-т Красной Калины, 109 [phone]
34 Кременчуг "ИНЭК-КРЕМЕНЬ" ул. Московская, 55/1 (05366) 5-31-32,
[phone]
35 Кировоград "ИНЭК-СЕРВИС" пер. Будёного, 3 [phone]
36 Винница "ЛОТОС" ул.Келецкая, 61А [phone]

Украина
№ГородНазвание СЦ Адрес Телефон
37 Днепропетровск "ЛОТОС" пр-т Кирова, 59 [phone], 34-67-05
38 Запорожье "ЛОТОС" ул. Гоголя, 175 [phone], 787-50-51
39 Кировоград "ЛОТОС" ул.Короленко, 2 [phone]
40 Кривой Рог "ЛОТОС" ул. Косиора, 64/7 [phone]
41 Николаев "ЛОТОС" Внутриквартальный проезд, 2 [phone]
42 Павлоград "ЛОТОС" ул. Шевченко, 67 (05632) 6-15-54
43 Полтава "ЛОТОС" ул. Красина, 71А [phone]
44 Херсон "ЛОТОС" ул.Карбышева, 28А [phone]
45 Ивано-Франковск "МЕГАСТАЙЛ" ул. Независимости, 179Б [phone], 72-27-22
46 Киев"РАВИС" ул. Героев Днепра, 2А [phone],
[phone]
47 Одесса "ЮГ СЕРВИС ЦЕНТР" ул. Щеголева, 14 [phone]
48 Мариуполь"ГЛОБАЛТЕК" ул. Варганова, 9 [phone],
[phone]
49 Вольногорск "ТИТАН" ул. Ленинского Комсомола, 62Б (05653) 5-27-71,
[phone]
50 Горловка "ТЕХНОГАРАНТ" ул. П. Беспощадного, 26(0624) 52-77-77,
[phone]
51 Луцк "СЕРВИС-МАСТЕР" пр-т Победы, 24 [phone]
52 Ивано-Франковск "БРИЗ ЛТД" ул. Новая, 19А [phone], 55-95-25
53 Луганск "КОРСАК" ул. Коцюбинского, 27 [phone], 58-11-80
54 Ужгород"IT СЕРВІС" ул. Перемоги, 3 оф. 3 [phone],
[phone]
Данная информация может быть изменена.
Более точные сведения о сервисных центрах в Вашем регионе доступны на сайте
www.soundmax-electronics.ru
В случае возникновения проблем с обращением в Ваш региональный сервисный центр просим направить Ваши замечания,
заполнив соответствующую форму в разделе «Обратная связь» на сайте компании.
Дизайн и технические характеристики могут быть изменены без предварительного уведомления.

- Условия эксплуатации изделия не для бытовых нужд и/или круглосуточного использования.

ГАРАНТИЙНЫЙ ТАЛОН  Дата производства Серийный номер
Модель
Дата продажи
SOUNDM


Подпись продавца  
Подпись покупат я Сведения о ремонте
№    

1
2 3
