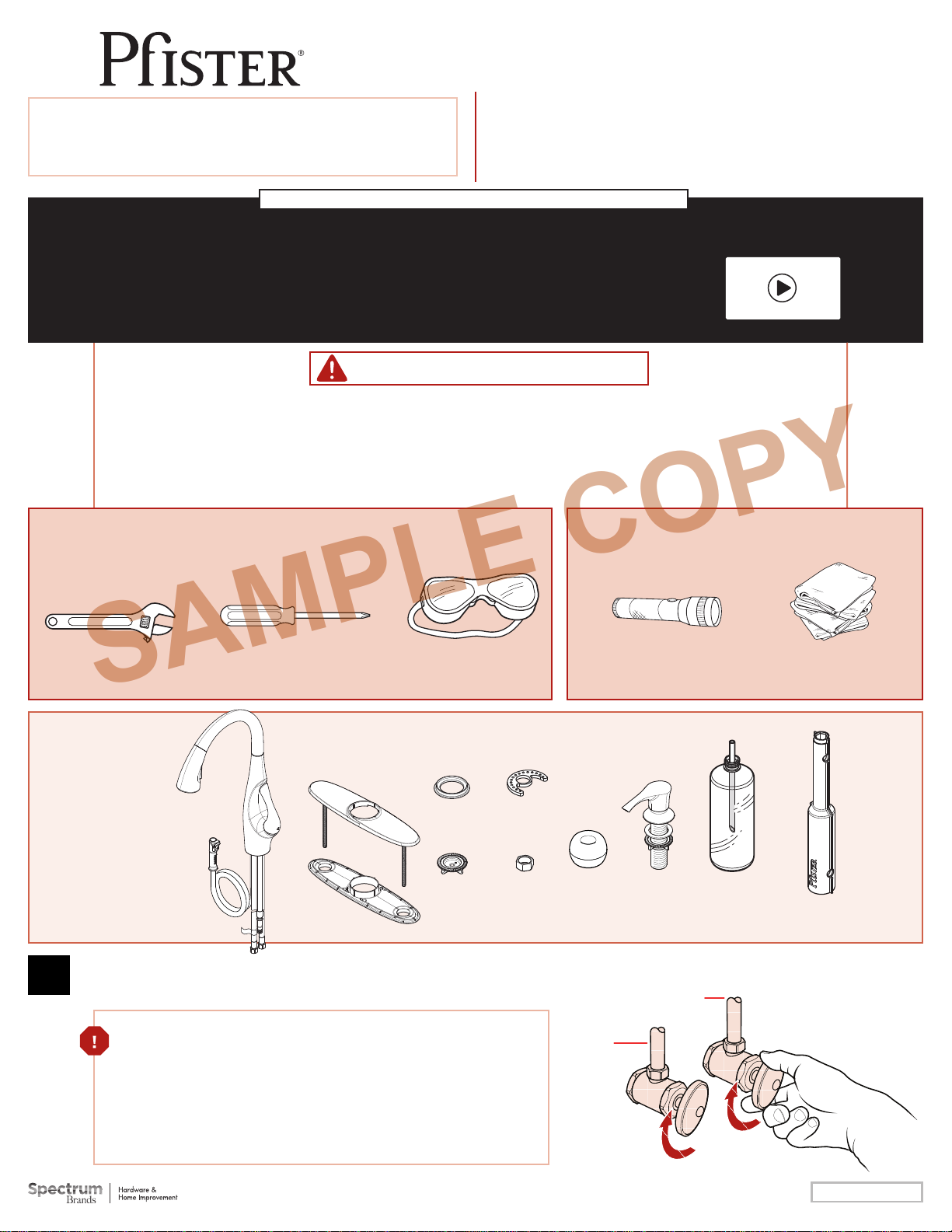

Pull-Down Kitchen Faucet
Grifo Con Ducha Desmontable Para La Cocina
Robinet de Cuisine avec Douche Amovible
To reduce the risk of injury or property damage, read all instructions before installing product. Wear safety goggles. Product must be installed in
accordance with all state & local plumbing & building codes. Call a professional if you are uncertain about installing this product.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el producto. Utilice gafas de seguridad. El producto deberá
instalarse de acuerdo con la normativa de plomería y construcción estatal y local. Llame a un profesional si no está seguro sobre cómo instalar este producto.
Pour réduire le risque de blessures ou de dommages, lire toutes les instructions avant d’installer le produit. Portez des lunettes de sécurité. Il faut installer
le produit en respectant tous les codes de construction et de plomberie locaux et d’état. Appelez un professionnel si vous n’êtes pas certain de la façon
d’installer ce produit.
Required Tools
Herramientas necesarias
Outils nécessaires
Additional Helpful Tools
Otras herramientas útiles
Outils supplémentaires utiles
Parts in the Box
Piezas en la caja
Pieces dans la boîte
Flashlight
Linterna
Lampe De Poche
Cloth
Paño
Chion
Adjustable Wrench
Llave ajustable
Clé à mollette
Safety Goggles
Gafas de seguridad
Lunettes de sûreté
Phillips Screwdriver
Destornillador de estrella
Tournevis Phillips
Locate water supply inlets and shut of the water supply valves. These are usually
found under the sink or near the water meter. If you are replacing an existing faucet,
remove the old faucet from the sink and clean the sink surface thoroughly.
Ubique las entradas del suministro de agua y cierre las válvulas de suministro de agua.
Generalmente se encuentran debajo del fregadero o cerca del medidor de agua. Si se trata de
un reemplazo de grifo, quite el grifo viejo y limpie completamente la supericie del fregadero.
Recherchez les entrées d'approvisionnement et fermer les robinets. Ces robinets se
trouvent généralement sous l'évier ou près du compteur d’eau. En cas de remplacement
d’un robinet existant, retirez le de l'évier et nettoyer soigneusement la surface de ce dernier.
Turn O Water Supply •Cierre el suministro de agua •Couper l’alimentation en eau
Hot
Caliente
Chaud
Cold
Fría
Froid
Quick Install™
Tool
Quick Installation Guide
Guía de Instalación Rápida
Guide d’Installation Rapide
Indira™
F-529-7ND
K
A
D
E (x2)C
B
G
F
H
1325619
J
WARNING / ADVERTENCIA / AVERTISSEMENT
SAMPLE COPY

2
2A
2Prepare faucet for installation
Prepare el grifo para la instalación
Préparez le robinet pour l'installation
No Tools Required for This Step
No se necesitan herramientas para este paso
Pas d'outil nécessaire pour cette étape
2B 2C 2D
Remove and save for step 5A.
Quite y ahorre para el paso 5A.
Enlevez et économisez pour
l'étape 5A.
Remove and save for step 4B.
Quite y ahorre para el paso 4B.
Enlevez et économisez pour
l'étape 4B.
Disassembly and hose position
Desmontaje y posición de la manguera
Démontage et position de tuyau
A
A1
A2
Retract hose to position shown
Contraiga las mangueras a la posición demostrada
Rétractez les tuyaux dans la position montrée

3
3
3A
No Tools Required for This Step
No se necesitan herramientas para este paso
Pas d'outil nécessaire pour cette étape
OPTION 1: Install Spout without Deckplate
OPCIÓN 1: Instalación de el surtidor sin la placa de cubierta
OPTION 1 : Installez le bec sans la plaque de couverture
Check for sharp edges on mounting holes
before inserting hoses.
Compruebe para saber si hay ilos en los agujeros de
montaje antes de insertar las mangueras..
Vériiez les bords pointus sur des trous de montage
avant d'insérer des tuyaux.
B3
A
D
A D

4
3
3A
No Tools Required for This Step
No se necesitan herramientas para este paso
Pas d'outil nécessaire pour cette étape
OPTION 2: Install Spout with Deckplate
OPCIÓN 2: Instalación de el surtidor con la placa de cubierta
OPTION 2 : Installez le bec avec la plaque de couverture
A
B3
B
B3
A
B3
C
Check for sharp edges on mounting
holes before inserting hoses.
Compruebe para saber si hay ilos en los
agujeros de montaje antes de insertar las
mangueras.
Vériiez les bords pointus sur des trous de
montage avant d'insérer des tuyaux.
E (x2)
C
B
E
Before inal tightening,
ensure faucet is aligned.
Antes del apriete inal,
asegurar el grifo está alineado.
Avant le serrage inal, assurez
robinet est aligné.

5
4A
4Secure Faucet
Asegure el grifo
Fixez le robinet
4B
Quick Install™Tool
From Step 2.
Desde el paso 2.
De l’étape 2.
A2
Quick Install ™Tool
Use to tighten G.
Utilice para apretar G.
Utilisez pour serrer G.
B3
F
B3
G
Bumps face up.
Topa cara arriba.
Cogne récepteur.
B3
A2
Replace nut removed from step 2C,
hand tighten.
Substituya la tuerca quitada del paso 2C,
mano aprietan.
Remplacez l'écrou enlevé de l'étape 2C,
main serrent.
GF

6
5
Hex Wrench
Llave hexagonal
Clé hexagonale
5A 5B
Install weight and re-attach connector to hose
Instale el peso y reate el conectador a la manguera
Installez le poids et rattachez le connecteur au tuyau
No Tools Required for This Step
No se necesitan herramientas para este paso
Pas d'outil nécessaire pour cette étape
From Step 2.
Desde el paso 2.
De l’étape 2.
A1
H
Push up until cannot
pull down.
Empuje para arriba
hasta no puede tirar
hacia abajo.
Poussez vers le haut
jusqu'au au pouvoir
abaisser.
B3
A1
B3
H

7
6
Adjustable Wrench
Llave ajustable
Clé â mollette
Connect Water Supply Lines
Conecte las tuberías de suministro de agua
Raccorder les conduites d’alimentation en eau
No Parts Required for This Step
No se necesitan piezas para este paso
Aucune pièce nécessaire pour cette étape
Loop & secure if neccessary.
Recoja en forma de lazo y asegure de ser necesario.
La boucle et ixent au besoin.
3/8 inch female
connection. Adapter
may be required (not
supplied).
Conector hembra de 3/8
de pulgada. Se puede
requerir de un adaptador
(no se suministra).
Raccord femelle 3/8 de
pouce. Adaptateur peut
être nécessaire (non fourni).
Hot water supply line connects to left inlet indicated by the tag (tag side).
Cold water supply line connects to right inlet.
NOTE: Incorrect application of supply lines and ittings may result in the failure
or leak of the supply lines and itting.
La línea de suministro de la agua caliente conecta con la entrada izquierda indicada
por la etiqueta (lado de la etiqueta).
La línea de suministro de la agua fría conecta con la entrada derecha.
NOTA : El uso incorrecto de líneas de suministro y de guarniciones puede dar lugar a
la falta o al escape de las líneas de suministro y de la guarnición.
La canalisation d'alimentation d'eau chaude se relie à l'admission gauche indiquée
par d'etiquette (côté d'étiquette).
La canalisation d'alimentation d'eau froide se relie à l'admission droite.
REMARQUE : L’application incorrecte des canalisations et des garnitures d’alimentation
peut avoir comme conséquence l’échec ou la fuite des canalisations et de l’ajustage
de précision d’alimentation.
x2

8
7
Hex Wrench
Llave hexagonal
Clé hexagonale
7C
7A
7D
Disassemble
Desensamble
Démontez
LIQUID
SOAP
K2
J3
J4
J2
J2
K1
J3
J4
J1
J2
J1
J1
J2
7B
Install Soap Dispenser
Instale el dispensador de jabón
Installer le distributeur de savon
No Tools Required for This Step
No se necesitan herramientas para este paso
Aucun outil n’est nécessaire pour cette étape
K
J

9
8
9
9C9A 9B
Allow full hot & full cold water to run for at
least 15 seconds each.
Deje correr el agua caliente y fría durante al
menos 15 segundos cada una.
Permettez à l'eau chaude et l'eau froide de
couler au moins 15 secondes chacun.
15
sec
Turn On Water & Conirm Proper Installation
Active el suministro de agua y conirme que la instalación está adecuadamente efectuada
Ouvrez l’eau et conirmez que l’installation est correcte
Check for leaks above and below the sink.
Revise si hay fugas encima y debajo del fregadero
Vériiez s'il y a des fuites au dessus ainsi qu'au dessous
de l'évier.
Flush the faucet before using
Limpie el grifo con un chorro de agua antes de usar
Rincez le robinet avant utilisation
No Parts Required for This Step
No se necesitan piezas para este paso
Pas de pièce nécessaire pour cette étape
Cold
Fría
Froid
Hot
Caliente
Chaud
Open
Abierta
Ouvert
Remove spray head before
opening as shown in step 9B.
Quite la cabeza de aerosol antes
de abrir según las indicaciones del
paso 9B.
Enlevez la tête de jet avant de
s'ouvrir suivant les indications
de l'étape 9B.

10
10A
10B
For Additional Installation Help:
Para la instalación adicionales de ayuda:
Pour aider à l’installation supplémentaires:
1800PFAUCET (7328238)
pisterfaucets.com
Faucet Functions
Funciones del grifo
Fonctions du robinet
To activate the spray mode, press lower
portion of button. By pressing top portion
of button, the spray pattern will change
between spray and stream while the faucet
is in operation.
Note: The faucet will always turn on in
regular stream mode.
Para activar el modo del aerosol, presione una
porción más baja de botón. Presionando la
porción superior de botón, el patrón de aerosol
cambiará entre el aerosol y la corriente mientras
que el grifo es en funcionamiento.
Nota: El grifo siempre se abrirá en el modo de
lujo continuo.
Pour activer le mode de jet, pressez la partie
inférieure du bouton. En pressant la partie
supérieure du bouton, le modèle de jet
changera entre le jet et le jet tandis que le
robinet est en fonction.
Remarque : Le robinet s’ouvre toujours en
mode lux régulier.
Hot
Caliente
Chaud
Press
Presione
Pressez
Cold
Fría
Froid
