Speed Link Medusa 5.1 SL-8795 User manual

Medusa 5.1 Mobile Headset
SL-8795
User‘s Guide
Bedienungsanleitung
Mode d‘emploi
Instrucciones de manejo
Manuale di istruzioni

DE
SICHERHEITSHINWEISE
Wichtig!
Bevor Sie dieses Produkt verwenden, lesen
Sie bitte die Sicherheits- und Warnhinweise im
Handbuch. Bewahren Sie dieses Handbuch
auf, um zu einem späteren Zeitpunkt darauf
zurückgreifen zu können.
Haftungsausschluss
Die Jöllenbeck GmbH übernimmt keine
Haftung für Schäden am Produkt oder
Verletzungen von Personen aufgrund von
unachtsamer, unsachgemäßer, falscher oder
nicht dem vom Hersteller angegebenen Zweck
entsprechender Verwendung des Produkts.
Fehlerbeseitigung/Reparatur:
Versuchen Sie nicht, das Gerät selbst zu war-
ten oder zu reparieren. Überlassen Sie jegliche
Wartungsarbeiten dem zuständigen Fach-
personal. Nehmen Sie keine Veränderungen
am Gerät vor. Dadurch verlieren Sie jegliche
Garantieansprüche.
Feuchtigkeit/Wärmequellen:
Verwenden Sie das Gerät nicht in der Nähe
von Wasser (z. B.Waschbecken, Badewan-
nen etc.), und halten Sie es von Feuchtigkeit,
tropfenden oder spritzenden Flüssigkeiten
sowie Regen fern. Setzen Sie das Gerät keinen
hohen Temperaturen, hoher Luftfeuchtigkeit
oder direktem Sonnenlicht aus.
Reinigung:
Verwenden Sie zum Reinigen des Gerätes bitte
ein weiches, trockenes Tuch. Lassen Sie das
Gerät nie mit Benzol, Verdünner oder anderen
Chemikalien in Berührung kommen.
Lautstärke:
Zu hohe Lautstärke kann zu Hörschäden
führen.
Bestimmungsgemäßer Gebrauch:
• Das Gerät darf nur mit den dafür vorgese-
henen Originalteilen verwendet
werden.
• Das Produkt darf nur in geschlossenen
und trockenen Räumen verwendet
werden.
• Die bestimmungsgemäße Verwendung
beinhaltet das Vorgehen gemäß der Instal-
lationsanleitung. Für Schäden, die durch
unsachgemäßen Gebrauch entstehen,
übernimmt der Hersteller keine Haftung.
Störfestigkeit
• Bei Verwendung von elektronischen Ge-
räten (wie z.B. Handys, etc.) in der Nähe
dieses Produktes kann es sein, dass es zu
Störungen der Geräte kommt. Versuchen
Sie in diesem Fall die Distanz zwischen
den Geräten zu vergrößern.
• Betreiben Sie das Gerät nicht in der Nähe
von Funkgeräten, um eventuelle Störungen
mit diesen Geräten zu vermeiden.
2

DE
3
Einleitung
Vielen Dank für den Kauf des Medusa 5.1 USB Surround Headsets. Mit diesem Surround Headset
erleben Sie Surround-Effekte wie im Kino! Erleben Sie Explosionen hinter Ihnen als wären Sie
mitten im Geschehen!
Lieferumfang
 Medusa 5.1 USB Surround Headset
 Treiber-CD
 Bedienungsanleitung
Produkteigenschaften
 Gepolsterter Kopfbügel
 Hochwertiges Mikrofon
 Höhenverstellbarer Kopfbügel
 Zusammenklappbare, gepolsterte Ohrpads aus samtartigem Material
 Fernbedienung im Kabel integriert (Volume/Mute Mic/On/Off))
Systemanforderungen
 USB-Port
 Windows® 98SE/ ME/2000/XP
 CD-ROM-Laufwerk
 Mind. 64 MB RAM
 Mind. 50MB Speicherplatz
Hinweis: Das Headset ist ausschließlich zum Anschluss an den PC geeignet!
Inbetriebnahme
Hinweis: Vor der Treiber-Installation muss das Headset angeschlossen sein.
Bitte weisen Sie dem Headset einen permanenten USB-Port zu. Wenn Sie nach der Treiber-Instal-
lation einen anderen Port für das Headset verwenden wollen, kann es sein, dass es nicht erkannt
wird.
 Schließen Sie das Headset direkt an den USB-Port Ihres PCs an und schalten Sie das
Headset über den Schalter an der Kabel-Fernbedienung ein. Warten Sie bis Ihr PC das neue
USB-Gerät erkannt hat.
 Legen Sie die mitgelieferte CD in Ihr CD-ROM-Laufwerk ein.
 Falls das Installationsprogramm nicht automatisch starten sollte, klicken Sie auf „Start/
Ausführen/Durchsuchen” und wählen Sie Ihr CD-ROM-Laufwerk aus.
 Machen Sie einen Doppelklick auf die Datei „setup.exe“ und befolgen Sie die Anweisungen
auf dem Bildschirm.
 Sie können durch Aktivieren oder Deaktivieren der Häkchen wählen, ob Sie nur den Treiber
oder auch das Demonstrationsprogramm installieren möchten. Klicken Sie auf „Next“ um mit
der Installation fortzufahren.
 Nach Beendigung der Installation starten Sie Ihren PC neu.

DE
4
Funktionen der Software
Um das Headset zu testen und Einstellungen
vorzunehmen, machen Sie einen Doppelklick
auf das Icon rechts unten in der Taskleiste.
Registerkarte „Haupteinstellung“
 Im Fenster Ausgabegeräte können
Sie einstellen, auf wie vielen Kanälen
der Sound ausgegeben werden soll.
Empfohlen wird die 6-Kanalquelle zu
wählen. Über das Icon rechts neben dem
Symbol für die 6-Kanalquelle sollten
Sie die Bassverstärkung aktivieren.
 Über das Symbol auf der rechten
Fensterseite können Sie die Lautstärke für
alle 5 Lautsprecher individuell einstellen.
Wählen Sie unter Analogausgang die 6-Ka-
nalquelle und klicken Sie auf . Ein neues
Fenster Erweiterte Einstellung öffnet sich. Sie
haben nun folgende Optionen zur Verfügung:
 Mitte/Bassausgangstausch: Manche
Motherboards vertauschen bei 5.1 Sound
die Tiefen und Mitten. Sollten Sie dies
beim Hören feststellen, wählen Sie bitte
diese Option aus.
 Bassverstärkung: Mit dieser Einstellung
verstärken Sie die Bass-Simulation der
Kopfhörer.
 Soft Music/General Music/DVD
Title: Wählen Sie entsprechend der
Verwendung (ob Musik hören oder eine
DVD mit Dolby Suround ansehen) die
gewünschte Klangeinstellung. Hinweis:
Die Auswahl dieser Klangeinstellungen
ist nur mit aktivierter Bassverstärkung
möglich.
Registerkarte „Mixer“
Über diese Registerkarte kann der Klang des
Headsets individuell eingestellt werden.
Es wird empfohlen, über das Hammer-
Symbol in beiden Mikrofon-Skalen das
Kästchen vor „Boost+20dB“ zu aktivieren.
Registerkarte „Effekte“
Über diese Registerkarte können Sie
Raumeffekte individuell einstellen.
Registerkarte „Karaoke & Magic Voice“
Über diese Option kann Ihre Stimme verzerrt
und verändert werden. Über die verschie-
denen Symbole in der Option „Magic Voice“
kann die Stimme z. B. einen männlicheren
oder weiblicheren Klang bekommen. Es
stehen die Modi „Monster, Cartoon, Male,
Female“ zur Verfügung.

DE
5
Funktionen der Kabel-Fernbedienung
Volume: Zum Erhöhen und Verringern der Lautstärke
Mic: Zum Ein-/Ausschalten des Mikrofons. Wird das Mikrofon ausgeschaltet, ist es trotzdem mög-
lich die eigene Stimme zu hören. Es werden jedoch keine Signale z. B. an den Gesprächspartner
übertragen.
On/Off: Schalter zum Ein-/Ausschalten des Headsets.
Wichtige Hinweise:
 Entfernen Sie das USB Headset nicht von dem USB-Port des PCs während die rote LED auf
der Kabelfernbedienung leuchtet. Schließen Sie erst alle Programme zur Medienwiedergabe
und beenden Sie alle Mikrofon-Funktionen.
 Bei Soundwiedergabe mit einen DVD-Player sollte in den Optionen des DVD-Players die 6-
Kanalquelle als Soundausgabe gewählt werden.
 Der DVD-Player sollte Dolby Digital oder DTS unterstützen.
 Für den Fall, dass Sie gleichzeitig neben dem USB-Headset auch andere USB-Geräte
verwenden wollen, sollten Sie zuerst das USB-Headset anschließen und erst dann alle
anderen Geräte, um volle Funktionsfähigkeit des Headsets zu gewährleisten.
 Wenn Sie das Headset zusammen mit einer USB Webcam verwenden, sollten Sie die
Bandbreite der Webcam auf ein Minimum herabsenken (wählen Sie dazu die Optionen in der
Webcam-Software).
Problembehebung
Keine Soundwiedergabe.
Überprüfen Sie, ob Ihr Betriebssystem das Headset als Standard-Audiogerät eingetragen hat.
Wählen Sie dazu Start/Einstellungen/Systemsteuerungen/Sound-und Audiogeräte“ und wählen
Sie für die Soundwiedergabe-/und –ausgabe das entsprechende Gerät aus (in der Regel „C-Me-
dia Device).

DE
6
Empfohlene Einstellungen
Um eine möglichst gute Soundqualität zu erhalten, empfehlen wir Ihnen, in der Registerkarte
Haupteinstellungen die für Sie optimale Lautstärke der einzelnen Lautsprecher aufeinander
abzustimmen.
 Klicken Sie auf . Für jeden Lautsprecher erscheint eine Lautstärkeskale mit einem
Bereich von –96dB bis +10dB.
 Passen Sie mit der Maus die Lautstärke jedes Lautsprechers an den Skalen nach Ihren
Wünschen an.
Technische Daten
Lautsprecher:
Surround-Lautsprecher vorne: Ø 40mmx2, 64 Ω
Frequenzbereich: 20Hz-20kHz
Surround-Lautsprecher hinten: Ø 30mmx2, 32 Ω
Frequenzbereich: 20Hz-20kHz
Center-Lautsprecher: Ø 30mmx2, 32 Ω
Frequenzbereich: 20Hz-20kHz
Subwoofer: Ø 30mmx2, 8 Ω
Frequenzbereich: 20Hz-20kHz
Empfindlichkeit: 105dB±3dB
Stromverbrauch: 2.5W
Betriebsspannung: 5V
Mikrofon:
Kondensatormikrofon: Ø 9,7mm
Richtwirkung: ungerichtetes Mikrofon
Impedanz: 2000Ω±15%
Empfindlichkeit -60dB±2dB
Frequenzbereich: 20Hz-20kHz
Garantie
Für dieses Produkt gewähren wir Ihnen eine Garantie von zwei Jahren ab Kaufdatum auf Verar-
beitung und alle eingebauten Teile.
Falls Sie Hilfe benötigen...
Bei technischen Problemen wenden Sie sich bitte an unseren technischen Support. Die Hotline-
Nummer finden Sie auf der Rückseite dieser Bedienungsanleitung.

DE
7

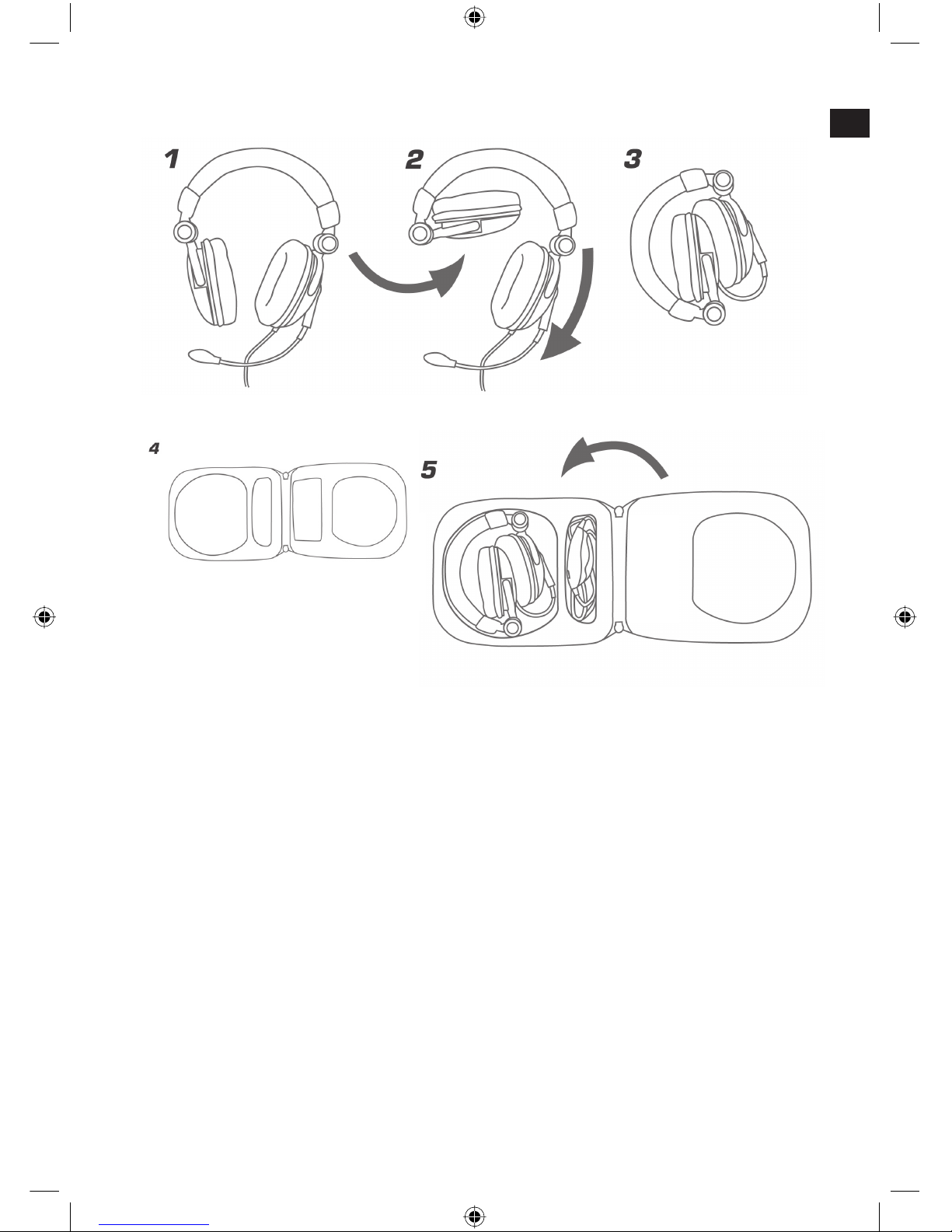

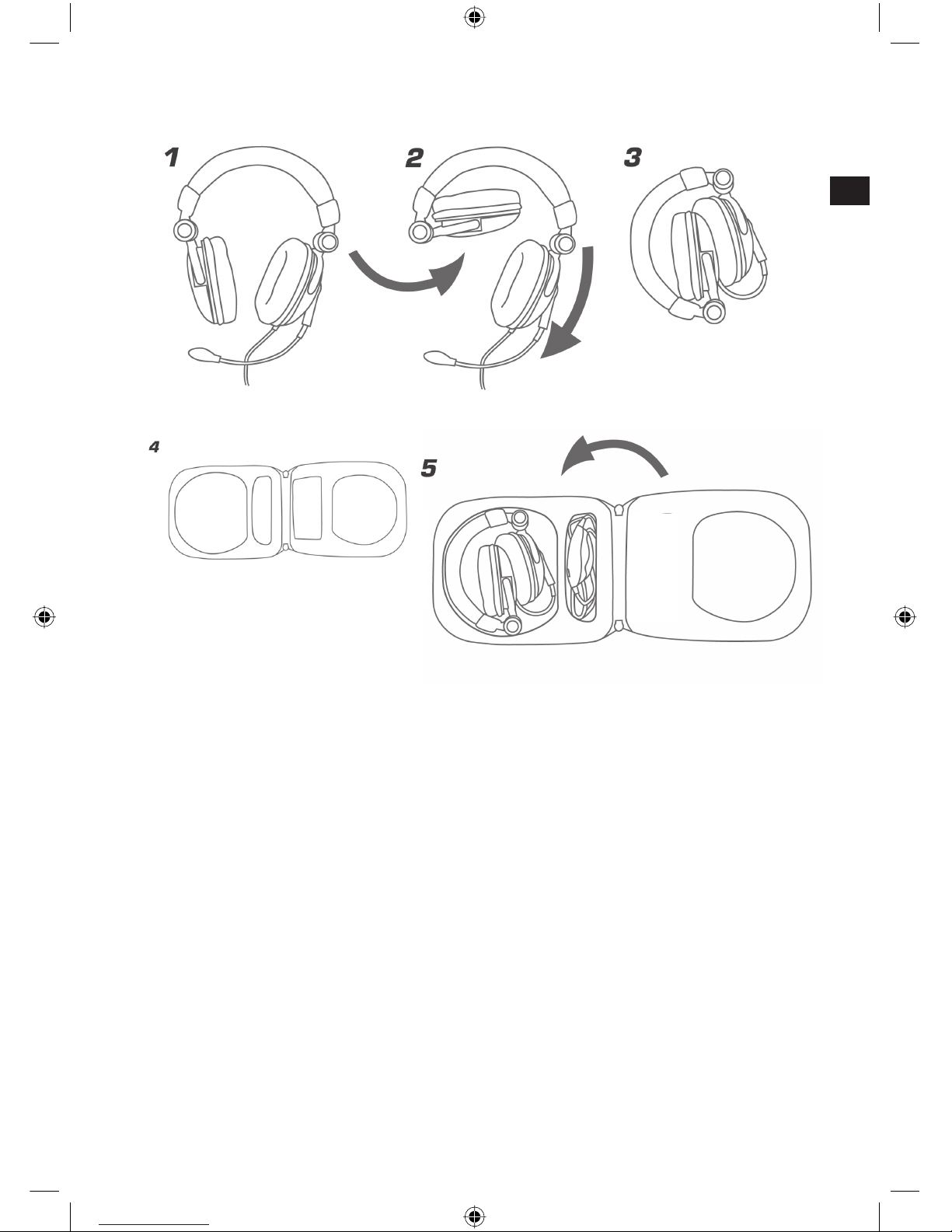

Transport

GB
IMPORTANT SAFETY INFORMATION
Important!
Before using this product, read the instruction
manual for important safety information. Please
retain this manual for future reference and
warranty information.
Excemption from Liability
No liability will attach to Jöllenbeck GmbH if
any damage, injury or accident is attributable to
inattentive, inappropriate, negligent or incorrect
operation of the machinery whether or not
caused deliberately.
Troubleshooting & Servicing:
Do not attempt to service or repair the device
yourself. Refer all servicing to qualified service
personnel. Do not attempt to modify the device
in any way. Doing so could invalidate your
warranty.
Moisture and heat sources:
Do not use this apparatus near water (for exa-
mple, sinks, baths, pools) or expose it to rain,
moisture, or dripping or splashing liquids. Do
not expose the unit to high temperatures, high
humidity or direct sunlight.
Cleaning:
When cleaning the device, please use a soft,
dry cloth. Never use benzine, paint thinner, or
other chemicals on the device.
Volume:
Excessive volume may cause irreparable
damage to the ears.
Intended use:
• The product may only be used with the
original parts intended for it.
• The product may only be used in closed
and dry rooms.
• The intended use includes adherence to
the specified installation instructions. The
manufacturer accepts no liability for dama-
ge arising due to improper use.
• Don’t moisten the suction pads.
NOTE:
• If you use electronic devices such as
mobile phones, etc. close to the product,
you may experience problems with these
devices. If this happens, try increasing the
distance between the devices.
• To avoid problems with radio transmitting
or receiving devices, do not use the pro-
duct near such devices.
8

GB
9
Introduction
Thank you for purchasing the Medusa 5.1 USB Surround Headset. With this surround headset,
you experience surround effects as if you were in the cinema! Experience explosions behind you
as if you were in the midst of the action!
Supplied with the product
 Medusa 5.1 USB Surround Headset
 Driver CD
 User manual
Product features
 Padded head band
 High-quality microphone
 Height-adjustable head band
 Folding, cushioned ear pads of velvety material
 Remote control integrated in cable (Volume/Mute Mic/On/Off)
System requirements
 USB port
 Windows® 98SE/Me/2000/XP
 CD-ROM drive
 Minimum 64 MB RAM
 Minimum 50MB free hard disk space
Note: The headset is only suitable for connecting to the PC!
Setting up
Note: the headset must be connected before performing the driver installation.
Allocate a permanent USB port to the headset. If, after driver installation, you use a different USB
port for the headset, the system may not detect the headset.
 Connect the headset directly to the USB port of your PC and switch on the headset using the
switch on the cable remote control. Wait until your PC has detected the new USB device.
 Insert the supplied CD in the CD-ROM drive.
 If the installation program doesn’t start automatically, click on “Start/Run/Browse” and select
your CD-ROM drive.
 Double click on the file “setup.exe” and follow the instructions on the screen.
 You can activate or deactivate the checkbox that defines whether you wish to install the driver
only or the demo program as well. Click on “Next” to start installation.
 When installation has finished, restart the PC.

GB
10
Functions of the software
To test the headset and perform settings,
double click on the in the taskbar at bottom
right.
“Main setting” tab
 In the Output Devices window, you can
simulate on how many channels the sound
is to be output. We recommend the 6-
channel source. You should activate bass
amplification with the icon to the right
of the icon for the 6-channel source.
 With the icon on the right side of
the window, you can individually set the
volume level for all 5 speakers.
Under Analog Output chose the 6-channel
source and klick . The window Advanced
Settings opens. The following options are avail-
able:
 Center/Bass Output Swap: Some
motherboards automatically swap centre
and bass output for 5.1 sound. Should you
experience this problem please chose this
option.
 Bass enhancement: You can improve bass
output with this option.
 Soft Music/General Music/DVD Title:
Chose the appropriate option (whether you
listen to music or watch a DVD) according
to the desired sound setting. Note: These
sound options are only available with
activated bass enhancement.
“Mixer” tab
This tab enables you to individually adjust the
sound of the headset.
We recommend activating the checkbox in front
of “Boost+20dB” with the hammer icon in
both microphone scales.
“Effects” tab
This tab enables you to individually adjust ef-
fects of the headset.
“Karaoke & Magic Voice” tab
This option enables you to distort and change
your voice. With the various icons in the “Magic
Voice” option, the voice can be given a more
feminine or masculine sound, for example.
“Monster, Cartoon, Male, Female” modes are
available.

GB
11
Functions of the cable remote control
Volume: Raises or lowers the volume
Mic: Switches the microphone on/off. When the microphone is off, you can still hear your
own voice, but no signals are transmitted to the person you are talking to.
On/Off: Switches the headset on/off.
Important advice:
 Do not remove the USB headset from the USB port of the PC while the red LED on the cable
remote control is lit. First close all applications for media playback and quit all microphone
functions.
 When playing back sound with a DVD player, select the 6-channel source as sound output in
the options of the DVD player.
 When you want to use other USB devices at the same time as the headset, first connect the
USB headset and then the other devices in order to ensure all functions of the headset work
correctly.
 If you use the headset in conjunction with a USB web cam, reduce the bandwidth of the web
cam to a minimum (to do this, select the options in the web cam software).
Troubleshooting
No sound playback.
Check that your operating system shows the headset as the default audio device.
To do this, select Start/Settings/Control panel/Sound and Audio Devices” and select the appropri-
ate device for sound playback and output (typically “C-Media device”).

GB
12
Recommended Settings
In order to achieve best possible sound quality we recommend to calibrate the speaker levels
individually in the Main Setting tab.
 Click on . A level scale from –96dB to +10dB appears for each speaker.
 Using the mouse adjust the level of each speaker according to your own preferences.
Technical Data
Loudspeaker specifications:
Surround loudspeakers front: Ø 40mmx2, 64Ω
frequency range: 20Hz-20kHz
Surround loudspeakers rear: Ø 30mmx2, 32Ω
frequency range: 20Hz-20kHz
Centre loudspeaker: Ø 30mmx2, 32Ω
frequency range: 20Hz-20kHz
Subwoofer: Ø 30mmx2, 8Ω
frequency range: 20Hz-20kHz
Sensitivity: 105dB±3dB
Power consumption: 2.5W
Rated Voltage 5V
Microphone:
Capacitor microphone: Ø. 9,7mm
Directivity: omnidirectional microphone
Impedance: 2000Ω±15%
Sensitivity: -60dB±2dB
Frequency range: 20Hz-20kHz
Guarantee
We guarantee this product for two years from the date of purchase in respect of workmanship and
all built-in components.
If you need help...
In case of technical problems, please contact our technical support. The hotline
number can be found on the back of this manual.

GB
13
Transportation

FR
INSTRUCTIONS DE SÉCURITÉ
Important!
Avant d‘utiliser ce produit, consultez le manuel
d‘instructions. Vous y trouverez des informa-
tions importantes sur la sécurité. Conservez ce
manuel pour référence ultérieure.
Entretien
Ne tenez pas d‘effectuer vous-même l’entretien
du dispositif ni de le réparer. Pour les opéra-
tions d’entretien, adressez-vous à du personnel
qualifié. N‘essayez jamais d‘apporter une quel-
conque modification au dispositif. Cela pourrait
annuler votre garantie.
Humidité et sources de chaleur:
Évitez d’utiliser l’appareil à proximité de l’eau
(évier, baignoire ou piscine par ex.) ou de
l’exposer aux intempéries, à l’humidité, ou
à des écoulements ou des projections de
liquides. N‘exposez pas le dispositif à une
température élevée, une humidité excessive ou
au rayonnement direct du soleil.
Emplacement:
Placez l‘unité sur un support stable, car toute
chute risquerait de les endommager ou de
cuser des dommages corporels.
Nettoyer l‘unité:
Pour nettoyer l‘unité, veuillez utilisez un chiffon
doux et sec. N‘appliquez jamais de benzine,
de diluant ou autre produit chimique sur le
dispositif.
Volume:
Un volume trop élevé peut entraîner des trou-
bles de l’audition.
Utilisation conforme
• L’appareil ne doit être utilisé qu’avec les
pièces originales prévues à cet
effet.
• Le produit ne doit être utilisé que dans des
locaux fermés et secs.
• L’utilisation conforme implique de respecter
les instructions d’installation.
• Le fabricant décline toute responsabilité en
cas de dommages dus à
une utilisation incorrecte.
• N’humidifiez pas les ventouses du volant.
REMARQUE:
• En cas d’utilisation d’appareils électro-
niques (tels que des téléphones portables,
etc.) à proximité de ce produit, il est pos-
sible que le fonctionnement des appareils
en question soit perturbé. Dans ce cas,
essayez d’éloigner les appareils.
• N’utilisez pas l’appareil à proximité
d’appareils radio pour éviter d’éventuelles
interférences avec ces appareils.
14

FR
15
Introduction
Merci d’avoir choisi le combiné casque-micro USB surround Medusa 5.1. Il vous permettra de
retrouver les mêmes effets surround qu’au cinéma ! Vous avez l’impression que les explosions se
produisent juste dans votre dos, comme si vous étiez au cœur de l’action !
Éléments fournis
 Combiné casque-micro USB surround Medusa 5.1
 CD avec pilote
 Mode d’emploi
Caractéristiques
 Serre-tête matelassé
 Microphone de qualité supérieure
 Serre-tête à hauteur réglable
 Écouteurs repliables et rembourrés en tissu velouté
 Télécommande intégrée au câble (volume/sourdine mic/on/off)
Configuration système requise
 Port USB
 Windows® 98SE/ME/2000/XP
 Lecteur de CD-ROM
 64 Mo RAM au moins
 50 Mo libres au moins sur le disque
Remarque : le combiné casque-micro est exclusivement destiné à être raccordé à
l’ordinateur !
Mise en service
Remarque : le combiné casque-micro doit être raccordé pour procéder à l’installation du pilote.
Veuillez attribuer au combiné casque-micro un port USB permanent. Si vous raccordez le com-
biné à un autre port après avoir installé le pilote, il est possible qu’il ne soit pas reconnu.
 Raccordez directement le combiné casque-micro au port USB de votre ordinateur et allumez
le combiné casque-micro en actionnant l’interrupteur sur la télécommande intégrée au câble.
Attendez que votre ordinateur reconnaisse le nouveau périphérique USB.
 Insérez le CD fourni dans le lecteur de CD-ROM.
 Si le programme d’installation ne démarre pas automatiquement, allez sur « Démarrer/
Exécuter/Parcourir » et sélectionnez le chemin du lecteur de CD-ROM.
 Double-cliquez sur le fichier « setup-exe » et suivez les instructions qui s’affichent à l’écran.
 Vous pouvez choisir d’installer uniquement le pilote ou également le programme de
démonstration en cochant ou décochant les cases correspondantes. Cliquez sur « Next »
pour poursuivre l’installation.
 À la fin de l’installation, redémarrez votre ordinateur.

FR
16
Fonctions du logiciel
Pour tester le combiné casque-micro et pro-
céder aux réglages, faites un double-clic sur
l’icône qui se trouve en bas à droite dans la
barre des tâches.
Onglet « Réglage principal »
 Vous pouvez effectuer une simulation dans
la fenêtre des périphériques de sortie pour
déterminer sur combien de canaux le son
doit être émis. Nous vous recommandons
de sélectionner la source à 6 canaux.
Activez l’icône à droite du symbole
de la source 6 canaux pour amplifier les
basses.
 Le symbole à la droite de l’écran
vous permet de régler séparément le
volume des 5 haut-parleurs.
Sélectionnez la source à 6 canaux comme sor-
tie analogique et cliquez sur . Vous voyez
s’ouvrir une nouvelle fenêtre Speaker Environ-
ment (Réglages avancés). Vous disposez alors
des options suivantes :
 Center/Bass Output Swap (Inversion sortie
médianes/basses) : certaines cartes mères
inversent les basses et les médianes en
mode 5.1. Si vous constatez que c’est le
cas lors de l’audition, sélectionnez cette
option.
 Bass Enhancement (Amplification
des basses) : ce réglage vous permet
d’amplifier la simulation des basses pour
les casques.
 Soft Music/General Music/DVD Title
(Réglage musique soft/réglage musique
général/titre DVD) : sélectionnez le
réglage sonore de votre choix selon que
vous souhaitez écouter de la musique
ou visionner un DVD en dolby surround.
Remarque : ces réglages sonores
ne peuvent être sélectionnés que si
l’amplification des basses est activée.
Onglet « Mixer »
Cet onglet vous permet d’ajuster individuelle-
ment le son du combiné casque-micro.
Il est recommandé de cliquer sur l’icône du
marteau et d’activer dans les deux échel-
les du microphone la case qui précède l’option
« Boost+20dB ».
Onglet « Effects »
Cet onglet vous permet d’ajuster individuelle-
ment les effetc du combiné casque-micro.

FR
17
Fonctions de la télécommande filaire
Volume : pour augmenter et diminuer le volume
Mic : pour allumer et éteindre le microphone. Même lorsque le microphone est éteint, il est possi-
ble d’entendre sa propre voix. Mais aucun signal n’est par exemple transmis aux interlocuteurs.
On/Off : interrupteur pour allumer et éteindre le casque-micro
Remarques importantes :
 Ne débranchez pas le combiné du port USB de l’ordinateur lorsque le voyant rouge qui
se trouve sur la télécommande du câble est allumé. Commencez par fermer tous les
programmes de lecture multimédia et toutes les fonctions du microphone.
 En cas de lecture audio avec un lecteur de DVD, sélectionnez la source à 6 canaux comme
réglage audio dans les options du lecteur de DVD.
 Si vous souhaitez utiliser d’autres appareils USB parallèlement à votre combiné casque-micro
USB, commencez par raccorder le combiné USB avant de brancher tous les autres appareils
pour garantir le bon fonctionnement du combiné casque-micro.
 Si vous souhaitez utiliser votre combiné casque-micro avec une webcam USB, réglez la
bande passante de la webcam sur la valeur minimale (dans les options du logiciel de la
webcam).
En cas de problème
Onglet « Karaoke & Magic Voice »
Cette option permet de déformer et modifier
votre voix. Grâce aux différents symboles de
l’option « Magic Voice », vous pouvez donner
par exemple à la voix une sonorité plus mascu-
line ou plus féminine. Vous avez le choix entre
les modes « Monster, Cartoon, Male, Female ».
Pas de son
Vérifiez que le combiné casque-micro est indiqué dans
votre système d’exploitation comme appareil audio par
défaut.
Allez pour cela dans « Démarrer/Paramètres/Panneau
de configuration/Son et périphériques audio » et sélec-
tionnez le périphérique de lecture et de sortie sonore
(généralement « C-Media Device »).

FR
18
Réglages recommandés
Pour obtenir un son optimal, nous vous recommandons de régler dans l’onglet Main Setting (Ré-
glages généraux) le volume des différents haut-parleurs à votre convenance.
 Cliquez sur . Pour chaque haut-parleur, vous voyez apparaître une échelle de volume
allant de –96dB à +10dB.
 Réglez à l’aide de la souris le volume de chaque haut-parleur sur l’échelle selon vos
préférences personnelles.
Caractéristiques techniques
Haut-parleurs:
Haut-parleurs avant: Ø 40mmx2, 64 Ω
Courbe de réponse: 20Hz-20kHz
Haut-parleurs arrière: Ø 30mmx2, 32 Ω
Courbe de réponse: 20Hz-20kHz
Haut-parleur central: Ø 30mmx2, 32 Ω
Courbe de réponse: 20Hz-20kHz
Caisson de basses: Ø 30mmx2, 8 Ω
Courbe de réponse: 20Hz-20kHz
Sensibilité: 105dB±3dB
Consommation d’énergie électrique: 2.5W
Tension de service: 5V
Microphone:
Microphone à condensateur: Ø 9,7mm
Directivité: microphone omnidirectionnel
Impédance: 2000Ω±15%
Sensibilité: -60dB±2dB
Courbe de réponse: 20Hz-20kHz
Garantie
Nous offrons sur ce produit une garantie de deux ans à compter de la date d’achat couvrant les
défauts de fabrication et tous les composants.
Si vous avez besoin d’aide…
En cas de problèmes techniques, veuillez vous adresser à notre service d’assistance technique.
Vous trouverez le numéro de téléphone au dos de ce mode d’emploi.

FR
19
Transport

ES
NOTAS IMPORTANTES SOBRE LA SEGURIDAD
Importante!
Antes de utilizar este producto, lea el manual
de instrucciones para obtener informaciones
importantes acerca de la seguridad. Guarde el
manual de instrucciones para consultas en el
futuro.
Soluciòn de problemas:
No intente reparar el dispositivo usted mismo.
Remita todas las reparaciones al personal de
servicio cualificado. No intente modificar el
dispositivo de ninguna manera. Si lo hace, la
garantía perdería validez.
Humedad y fuentes de calor:
No utilice este aparato en lugares cercanos
a agua (por ejemplo, fregadores, bañeras,
piscinas, etc.) ni lo exponga a lluvia, humedad
ni líquidos que pueden gotear o salpicar. Evite
exponer la unidad a altas temperaturas, hume-
dad excesiva o rayos del sol.
Colocación:
Coloque el dispositivo en un lugar estable para
evitar posibles caídas
que pudieran ocasionar lesiones físicas o
dañar el producto.
Volumen:
Un exceso de volumen puede causar daños
auditivos.
Limpiar el dispositivo:
Cuando limpie el dispositivo, por favor utilice
un paño suave y seco. Nunca utilice bencina,
removedor u otro químico para limpiarlo.
Uso según instrucciones:
• El dispositivo sólo se puede usar con las
piezas originales
correspondientes.
• El producto se utilizará siempre en espa-
cios cerrados y secos.
• El uso según las instrucciones incluye un
procedimiento de instalación
según las mismas instrucciones. El fabri-
cante no se hace responsable
de los daños que pudieran derivarse de un
uso inadecuado del producto.
NOTA:
• Si utilizamos aparatos electrónicos (p.
ej. móviles, etc.) cerca de este producto,
podría ocurrir que aparecieran interferen-
cias. En tales casos, lo más recomendable
es ampliar la distancia que separa ambos
aparatos.
• No pongas el aparato cerca de otros que
generen radiofrecuencias para evitar
perturbaciones que afectarían a su buen
funcionamiento.
20
