S+S Regeltechnik HYGRASREG KW Series Repair manual

HYGRASREG® KW
HYGRASREG® KW- SD
D G F r
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations!
Vous avez fait l’acquisition d’un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
D
Bedienungs- und Montageanleitung
Kondensationswächter,
incl. Spannband ⁄ mit abgesetztem Fühlerkopf,
mit schaltendem Ausgang
G
Operating Instructions, Mounting & Installation
Condensation control switches
including strap ⁄ with detached sensor head,
with switching output
F
Notice d’instruction
Contrôleur de condensation,
y compris collier de serrage ou avec sonde déportée,
avec sortie en tout ou rien
r
Руководство по монтажу и обслуживанию
Реле контроля конденсации,
вкл. хомут ⁄ с вынесенной чувствительной головкой,
с релейным выходом
KW
(IP 65)
KW-SD
(IP 54)
6000-2640-0000-1XX 26400-2020 V105 03 ⁄ 2020
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄GERMANY
FON +49 (0) 911 ⁄ 519 47-0
FAX +49 (0) 911 ⁄ 519 47-70
ma[email protected]
www.SplusS.de

HYGRASREG® KW
HYGRASREG® KW- SD
D G F r
KW
Maßzeichnung
Dimensional drawing
Plan coté
Габаритный чертеж
prodynamische Querkonvektion
Patent-Nr. DE 10 2012 015 726.6
pro-dynamic cross convection
Patent No. DE 10 2012 015 726.6
convection transversale prodynamique
N° de brevet DE 10 2012 015 726.6
Высокоэффективная поперечная конвекция
Патент № DE 10 2012 015 726.6
Sensor
KL
15
35
15
10
13
7
ø
3
39
49
ø
4.3
72
~107
M12x1.5
14.8
43.3
M16x1.5
64
~107
72
43.3
14.8
M16x1.5
25
15
62
64
Maßzeichnung
Dimensional drawing
Plan coté
Габаритный чертеж
KW - extern
KW - external
KW - externe
KW - наружный
M12-Steckverbinder
(optional auf Anfrage)
M12 connector
(optional on request)
connecteur M12
(en option et sur demande)
разъем M12
(опционально по запросу)
M12-Steckverbinder (optional auf Anfrage)
M12 connector (optional on request)
connecteur M12 (en option et sur demande)
разъем M12 (опционально по запросу)

Patentiertes Qualitätsprodukt (prodynamische Querkonvektion Patent-Nr. DE10 2012 015 726.6)
Der Kondensationswächter HYGRASREG
®
KW mit Gehäuse aus schlagzähem Kunststoff und Gehäusedeckel mit Schnellverschlussschrauben bzw.
der kostengünstige
HYGRASREG
®
KW - SD mit Schnappdeckel wird auf Kühldecken, Kühl- ⁄ Kaltwasserleitungen oder auf gekühlten Flächen montiert
und soll die Kondensatbildung verhindern.
Er erfasst die Betauung zuverlässig mit
seinem Feuchte- und Temperatursensor (keine Leitfähigkeitsmessung) und liefert aufgrund seiner patentierten
Messmethode, der
prodynamischen Querkonvektion , ein exaktes Messergebnis (mit LED-Statusanzeige).
Die Taupunkttemperatur ist die Temperatur, bei der die Luft den Sättigungszustand erreicht und Wasser zu kondensieren beginnt. Der KW kann als
Wächter an Kühldecken oder Rohrleitungen so betrieben werden, dass bei Betauung der Kühldecken bzw. des zu überwachenden Objektes der
Schaltausgang aktiviert wird und dadurch z.B. die Heizung zuschaltet oder andere Stellglieder.
TECHNISCHE DATEN
Spannungsversorgung: 24 V AC (± 20 %) und 15...36 V DC
Leistungsaufnahme: < 1,1 VA ⁄ 24V DC ; < 2,2 VA ⁄ 24 V AC
Schaltpunkt: ca. 93 % r.H. (fest eingestellt)
Ausgang: potentialfreier Wechsler (24V),
1 A ohmsche Last
Sensorschutz: Membranfilter
Medium: saubere Luft und nicht aggressive, nicht brennbare Gase
Gehäuse: Kunststoff, UV-stabilisiert,
Werkstoff Polyamid, 30 % glaskugelverstärkt,
Farbe Verkehrsweiß (ähnlich RAL9016),
Deckel ist transparent!
KW - xx mit Schnellverschlussschrauben
(Schlitz/Kreuzschlitz-Kombination)
KW - SD - xx mit Schnappdeckel
Abmaße Gehäuse: 72 x 64 x 43,3 mm (Tyr 1 / Tyr 01)
Kabelanschluss:
Kabelverschraubung aus Kunststoff
(M 16 x 1,5; mit Zugentlastung, auswechselbar,
Innendurchmesser 10,4mm) oder
M12-Steckverbinder nach DIN EN 61076-2-101
(optional auf Anfrage)
elektrischer Anschluss: 0,14 - 1,5 mm², über Schraubklemmen
Prozessanschluss: Endlosspannband mit Schloss aus Metall,
300 mm, für Rohre bis 3 '' (ist im Lieferumfang enthalten)
Montage: Die Einbaulage ist so zu wählen, dass im Kondensationsfall
kein Kondensat in die Sensorik gelangen kann !
KW ⁄ KW - SD mit Spannband zur direkten Rohrmontage
oder zur direkten Montage auf geraden Oberflächen
(z.B. Wänden, Decken)
KW - extern ⁄ KW - SD - extern mit abgesetztem Fühlerkopf
(Kabellänge KL = 1,5 m) zur Rohrmontage
Schutzklasse: III (nach EN 60 730)
Schutzart:
KW - xx IP 65 (nach EN 60 529) Gehäuse geprüft,
TÜV SÜD, Bericht Nr. 713139052 (Tyr 1)
KW - SD - xx IP 54 (nach EN 60 529) Gehäuse geprüft,
TÜV SÜD, Bericht Nr. 713160960A (Tyr 01)
Normen: CE-Konformität, elektromagnetische Verträglichkeit
nach EN 61 326, EMV-Richtlinie 2014 ⁄ 30 ⁄ EU
FUNKTION Der Relaisausgang ist angesteuert (Kontakt 13-11 geschlossen)
bei Unterschreitung des Schaltpunkts (93% r.H.)
öffnet (Kontakt 12-11 geschlossen) im Fehlerfall (Netzausfall, Kondensation).
LED kurze Impulse =
Relais aktiv → Schaltpunkt unterschritten
IST-Feuchte < 93 % r.H. (nicht betaut)
LED lange Impulse =
Relais inaktiv → Schaltpunkt überschritten
IST-Feuchte > 93 % r.H. (betaut)
DHYGRASREG®KW ⁄ KW- SD
Rev. 2020 - V16
13 11 12
13 11 12

DMontage und Inbetriebnahme
Rev. 2020 - V16
1
2
3
13
11
12
frei
GND
Schließer
(nicht betaut)
Öffner
(betaut)
UB+ Versorgungsspannung 24V AC/DC
Wechsler
(24 V)
1
2
3
13
11
12
frei
GND
Schließer
(nicht betaut)
Öffner
(betaut)
UB+ Versorgungsspannung 24V AC/DC
Wechsler
(24 V)
Anschlussbild
(betaut)
r. H. > 93 %
Anschlussbild
(nicht betaut)
r. H. < 93 %
KW - W - xx
KW - W - xx
123
13 11 12
Schließer
Öffner
Schaltpunkt
ca. 93% r.H.
UB+ 24V AC/DC
GND
frei
LED
LED kurze Impulse =
Relais aktiv =>
Schaltpunkt unterschritten
LED lange Impulse =
Relais inaktiv =>
Schaltpunkt überschritten
KW - W - xx Schaltbild
HYGRASREG
®
KW Kondensationswächter, incl. Spannband, Premium
HYGRASREG
®
KW - extern Kondensationswächter, mit abgesetztem Fühlerkopf, Premium
Typ ⁄ WG01 Schaltpunkt
Feuchte
Ausgang
Feuchte
Montageart Art.-Nr.
KW Sensor intern IP 65
KW-W ca. 93 % r. H. Wechsler zur direkten Rohrmontage,
zur direkten Montage
auf geraden Oberflächen
1202-1025-0001-020
KW - extern Sensor extern IP 65
KW-W EXTERN ca. 93 % r. H. Wechsler zur Rohrmontage 1202-1025-0001-040
Optional: Kabelanschluss mit
M12-Steckverbinder nach DIN EN 61076-2-101 auf Anfrage
HYGRASREG
®
KW - SD Kondensationswächter, incl. Spannband, Standard
HYGRASREG
®
KW - SD - extern Kondensationswächter, mit abgesetztem Fühlerkopf, Standard
Typ ⁄ WG01B Schaltpunkt
Feuchte
Ausgang
Feuchte
Montageart Art.-Nr.
KW - SD Sensor intern IP 54
KW-W-SD ca. 93 % r. H. Wechsler zur direkten Rohrmontage,
zur direkten Montage
auf geraden Oberflächen
1202-1075-0001-020
KW - SD - extern Sensor extern IP 54
KW-W-SD EXTERN ca. 93 % r. H. Wechsler zur Rohrmontage 1202-1075-0001-040
Optional: Kabelanschluss mit
M12-Steckverbinder nach DIN EN 61076-2-101 auf Anfrage

DWichtige Hinweise
– Dieses Gerät darf nur in schadstofffreier, nicht kondensierender Luft, ohne Über- oder Unterdruck am Sensorelement eingesetzt werden.
– Bei Aussen- und Kanalfühlern schützt der Sinterfilter des Sensorelementes den Feuchtesensor vor eventuellen Staubbelastungen.
Dieser Filter sollte bei Verunreinigung ⁄ Verschmutzung regelmäßig gewartet werden.
– Staub- und Verunreinigungen verfälschen das Messergebnis und sind zu vermeiden.
Geringe Verunreinigungen und Staubablagerungen können mit Druckluft beseitigt werden.
– Das Berühren des Feuchteelementes ist unbedingt zu vermeiden, da dies zu erheblichen Fehlmessungen führt.
– Bei Verunreinigungen empfehlen wir eine werksseitige Reinigung und Neukalibrieung.
– Chemikalien oder andere Reinigungsmittel dürfen unter keinen Umständen auf den Sensor gelangen.
– Die relative Feuchte von 0 ...100 % wird durch das Ausgangssignal von 0 -10 V abgebildet. Der Arbeitsbereich des Gerätes umfasst 10... 95 % r.H.,
ausserhalb dieses Bereiches kann es zu Fehlmessungen bzw. zu erhöhten Abweichungen kommen.
– Beim Anschluss mehrerer Fühler (0 -10 V) an eine gemeinsame Spannungsversorgung mit 24 V AC (Wechselspannung) ist auf die Polung zu achten,
da sonst die Wechselspannungsquelle kurz geschlossen werden kann. Die Spannungsausgänge sind kurzschlussfest, ein Anlegen einer Überspannung
oder der Spannungsversorgung am Spannungsausgang zerstört das Gerät.
– Beim Betrieb des Gerätes ausserhalb des Spezifikationsbereiches entfallen alle Garantieansprüche.
Als AGB gelten ausschließlich unsere sowie die gültigen „Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindustrie“
(ZVEI Bedingungen) zuzüglich der Ergänzungsklausel „Erweiterter Eigentumsvorbehalt“.
Außerdem sind folgende Punkte zu beachten:
– Vor der Installation und Inbetriebnahme ist diese Anleitung zu lesen und die alle darin gemachten Hinweise sind zu beachten!
– Der Anschluss der Geräte darf nur an Sicherheitskleinspannung und im spannungslosen Zustand erfolgen.
Um Schäden und Fehler am Gerät (z.B. durch Spannungsinduktion) zu verhindern, sind abgeschirmte Leitungen zu verwenden,
eine Parallelverlegung zu stromführenden Leitungen zu vermeiden und die EMV- Richtlinien zu beachten.
– Dieses Gerät ist nur für den angegebenen Verwendungszweck zu nutzen, dabei sind die entsprechenden Sicherheitsvorschriften des VDE,
der Länder, ihrer Überwachungsorgane, des TÜV und der örtlichen EVU zu beachten.
Der Käufer hat die Einhaltung der Bau- und Sicherungsbestimmung zu gewährleisten und Gefährdungen aller Art zu vermeiden.
–
Für Mängel und Schäden, die durch unsachgemäße Verwendung dieses Gerätes entstehen, werden keinerlei Gewährleistungen und Haftungen übernommen .
– Folgeschäden, welche durch Fehler an diesem Gerät entstehen, sind von der Gewährleistung und Haftung ausgeschlossen.
– Montage und Inbetriebnahme der Geräte darf nur durch Fachpersonal erfolgen.
–
Es gelten ausschließlich die technischen Daten und Anschlussbedingungen der zum Gerät gelieferten Montage- und Bedienungsanleitung, Abweichungen zur
Katalogdarstellung sind nicht zusätzlich aufgeführt und im Sinne des technischen Fortschritts und der stetigen Verbesserung unserer Produkte möglich.
– Bei Veränderungen der Geräte durch den Anwender entfallen alle Gewährleistungsansprüche.
– Dieses Gerät darf nicht in der Nähe von Wärmequellen (z.B. Heizkörpern) oder deren Wärmestrom eingesetzt werden, eine direkte Sonneneinstrahlung
oder Wärmeeinstrahlung durch ähnliche Quellen (starke Leuchte, Halogenstrahler) ist unbedingt zu vermeiden.
– Der Betrieb in der Nähe von Geräten, welche nicht den EMV- Richtlinien entsprechen, kann zur Beeinflussung der Funktionsweise führen.
– Dieses Gerät darf nicht für Überwachungszwecke, welche dem Schutz von Personen gegen Gefährdung oder Verletzung dienen und
nicht als Not-Aus-Schalter an Anlagen und Maschinen oder vergleichbare sicherheitsrelevante Aufgaben verwendet werden.
– Die Gehäuse- und Gehäusezubehörmaße können geringe Toleranzen zu den Angaben dieser Anleitung aufweisen.
– Veränderungen dieser Unterlagen sind nicht gestattet.
– Reklamationen werden nur vollständig in Originalverpackung angenommen.
Hinweise zur Inbetriebnahme: Dieses Gerät wurde unter genormten Bedingungen kalibriert, abgeglichen und geprüft. Bei Betrieb unter abweichenden
Bedingungen empfehlen wir Vorort eine manuelle Justage erstmals bei Inbetriebnahme sowie anschließend in regelmäßigen Abständen vorzunehmen.
Eine Inbetriebnahme ist zwingend durchzuführen und darf nur von Fachpersonal vorgenommen werden!
Vor der Montage und Inbetriebnahme ist diese Anleitung zu lesen und die alle darin gemachten Hinweise sind zu beachten!

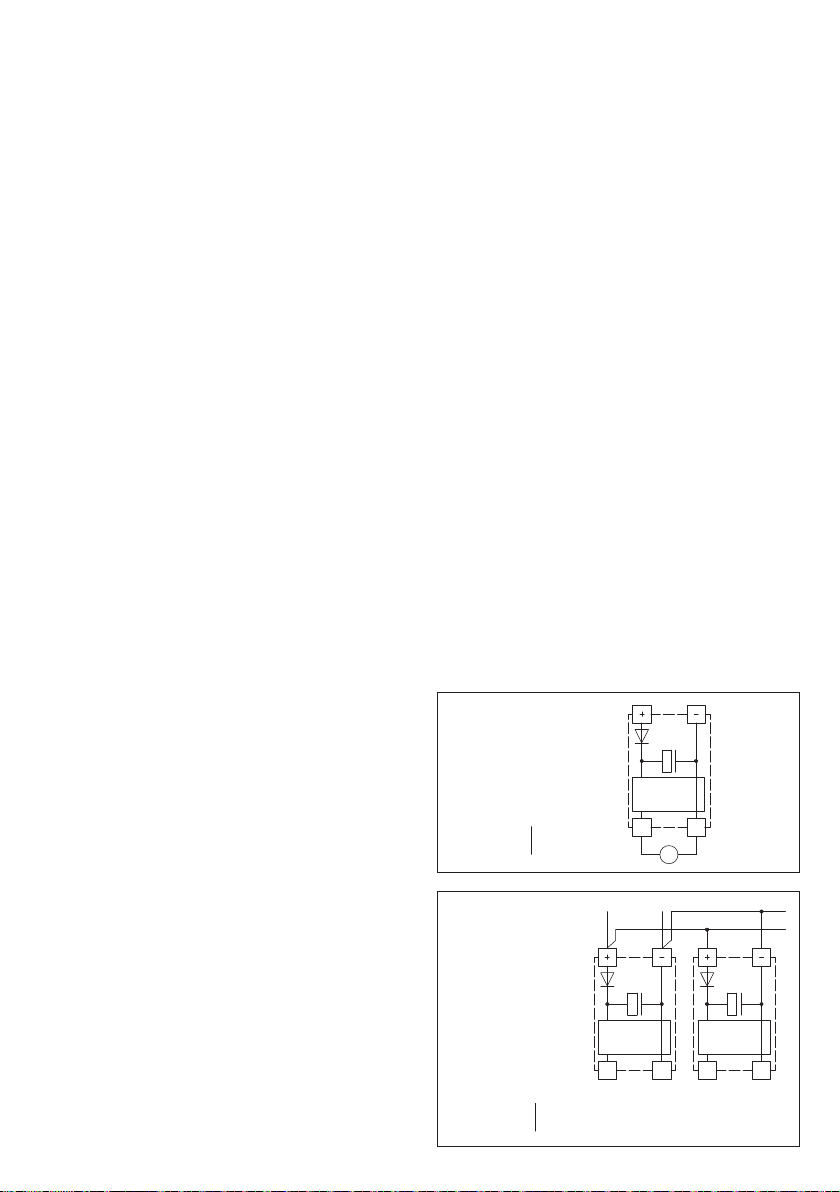

Schaltbild
Parallelbetrieb
Schaltbild
Einzelbetrieb
VERSORGUNGSSPANNUNG:
Als Verpolungsschutz der Betriebsspannung ist bei dieser Gerätevariante
eine Einweggleichrichtung bzw. Verpolungschutzdiode integriert. Diese
interne Einweggleichrichtung erlaubt auch den Betrieb mit AC-Versorgungs-
spannung bei 0 -10V Geräten.
Das Ausgangssignal ist mit einem Messgerät abzugreifen. Hierbei wird die
Ausgangsspannung gegen das Nullpotenial (OV) der Eingangsspannung ge-
messen!
Wird dieses Gerät mit
DC- Versorgungsspannung betrieben, ist der Be-
triebsspannungseingang UB+ für 15...36 V DC - Einspeisung und UB– bzw.
GND als Masseleitung zu verwenden!
Werden mehrere Geräte von einer 24 V
AC- Spannung versorgt, ist
darauf zu achten, dass alle „positiven“ Betriebsspannungseingänge (+) der
Feldgeräte miteinander verbunden sind, sowie alle „negativen“ Betriebs-
spannungseingänge (–) = Bezugspotential miteinander verbunden sind (pha-
sengleicher Anschluss der Feldgeräte). Alle Feldgeräteausgänge müssen auf
das gleiche Potential bezogen werden!
Bei Verpolung der Versorgungsspannung an einem der Feldgeräte würde
über dieses ein Kurzschluss der Versorgungsspannung erzeugt. Der somit
über dieses Feldgerät fließende Kurzschlussstrom kann zur Beschädigung
dieses Gerätes führen.
Achten Sie daher auf die korrekte Verdrahtung!
Schaltung Schaltung
0-10V 0V/GND 0-10V 0V/GND
Versorgung mit
AC 24V~ 0V
DC 15-36V = GND
AC 24V~ 0V
DC 15-36V = GND
Schaltung
0-10V 0V/GND
V
Versorgung mit

GHYGRASREG®KW ⁄ KW- SD
Rev. 2020 - V16
13 11 12
13 11 12
Patented quality product (pro-dynamic cross convection patent no. DE 10 2012 015 726.6)
The condensation control switch HYGRASREG
®
KW with housing made from impact-resistant plastic with quick-locking screws or the cost-effective
HYGRASREG
®
KW - SD with snap-on lid is installed on cooling ceilings, on cooling ⁄cold-water piping or on cooled surfaces and is designed to
prevent the formation of condensation.
It reliably detects formation of dew by means of its humidity and temperature sensor (no conductivity measurement) and, thanks to its measuring
method,
pro-dynamic cross convection , yields an exact measurement result (with LED status indicator).
Dew point temperature is that temperature at which air reaches the state of saturation and water vapour starts to condensate. The KW condensation
control switch can be operated as a monitor on cooling ceilings or pipes so that the switching output is activated when dew builds up on the cooling
ceilings of the property to be monitored and e.g. a heating system is started, or other actuators are initiated.
TECHNICAL DATA
Power supply: 24 V AC (± 20 %) and 15...36 V DC
Power consumption: < 1.1 VA ⁄ 24 V DC ; < 2.2 VA ⁄ 24 V AC
Switchpoint: approx. 93 % r.H. (permanently set)
Output: potential-free changeover contact (24 V),
1 A ohmic load
Sensor protection: membrane filter
Medium: clean air and non-aggressive, non-combustible gases
Housing: plastic, UV-stabilised,
material polyamide, 30 % glass-globe reinforced,
colour traffic white (similar to RAL 9016),
housing cover is transparent!
KW - xx with quick-locking screws
(slotted ⁄ Phillips head combination),
KW - xx - SD with snap-on lid,
Housing dimensions: 72 x 64 x 43.3 mm (Tyr 1 / Tyr 01)
Cable connection:
cable gland , plastic
(M 16 x 1.5; with strain relief, exchangeable,
inner diameter 10.4 mm) or
M12 connector according to DIN EN 61076-2-101
(optional on request)
Electrical connection: 0.14 - 1.5 mm², via terminal screws
Process connection: endless metal strap with metal tightener,
300 mm, for pipes up to 3 " diameter (included in the scope of delivery)
Mounting: The mounting position should be selected so that no condensate
can enter the sensor system in the event that condensation forms!
KW ⁄ KW - SD with strap for direct mounting on pipes or
for direct mounting on flat surfaces
(e.g. walls, ceilings)
KW - external ⁄ KW - SD - external with detached sensor head
(cable length KL = 1.5 m) for mounting on pipes
Protection class: III (according to EN 60 730)
Protection type:
KW - xx IP 65 (according to EN 60 529) Housing tested,
TÜV SÜD, Report No. 713139052 (Tyr 1)
KW - SD - xx IP 54 (according to EN 60 529) Housing tested,
TÜV SÜD, Report No. 713160960A (Tyr 01)
Standards: CE-conformity, electromagnetic compatibility
according to EN 61 326, EMC Directive 2014 ⁄ 30 ⁄ EU
FUNCTION The relay output is triggered (contact 13-11 closed)
if the switchpoint (93 % r.H.) is not reached
and opens (contact 12-11 closed) in the event of a fault (power failure, condensation).
LED short pulses =
relay active → switchpoint not reached
ACTUAL humidity < 93% r.H. (no condensation)
LED long pulses =
relay inactive → switchpoint exceeded
ACTUAL humidity > 93% r.H. (condensation)

GInstallation and Commissioning
Rev. 2020 - V16
1
2
3
13
11
12
free
GND
UB+ supply voltage 24V AC/DC
Normally open contact
(no dew)
Breaker
(dew)
changeover
(24 V)
1
2
3
13
11
12
free
GND
UB+ supply voltage 24V AC/DC
Normally open contact
(no dew)
Breaker
(dew)
changeover
(24 V)
Connecting diagram
(condensation)
r.H. > 93 %
Connecting diagram
(no condensation)
r.H. < 93 %
KW - W - xx
KW - W - xx
123
13 11 12
Normally
open contact
LED
Breaker
Switchpoint
ca. 93% r.H.
UB+ 24V AC/DC
GND
free
Short LED pulses =
relay active =>
below switchpoint
Long LED pulses =
relay inactive =>
above switchpoint
KW - W - xx Schematic diagram
HYGRASREG
®
KW Condensation control switches including strap, Premium
HYGRASREG
®
KW - external Condensation control switches with detached sensor head, Premium
Type ⁄ WG01 Switchpoint
Humidity
Output
Humidity
Mounting Item No.
KW Sensor internal IP 65
KW-W ca. 93 % r. H. Changeover
contact
for direct mounting on pipes,
for direct mounting
on flat surfaces
1202-1025-0001-020
KW - external Sensor external IP 65
KW-W EXTERN ca. 93 % r. H. Changeover
contact
for mounting on pipes 1202-1025-0001-040
Optional: Cable connection with
M12 connector according to DIN EN 61076-2-101 on request
HYGRASREG
®
KW - SD Condensation control switches including strap,, Standard
HYGRASREG
®
KW - SD - external Condensation control switches with detached sensor head, Standard
Type ⁄ WG01B Switchpoint
Humidity
Output
Humidity
Mounting Item No.
KW - SD Sensor internal IP 54
KW-W-SD ca. 93 % r. H. Changeover
contact
for direct mounting on pipes,
for direct mounting
on flat surfaces
1202-1075-0001-020
KW - SD - external Sensor external IP 54
KW-W-SD EXTERN ca. 93 % r. H. Changeover
contact
for mounting on pipes 1202-1075-0001-040
Optional: Cable connection with
M12 connector according to DIN EN 61076-2-101 on request

Circuitry Circuitry
0...10V 0V/GND 0...10V 0V/GND
Power supply
AC 24V~ 0V
DC 15-36V = GND
Circuitry
0...10V 0V/GND
V
Power supply
AC 24V~ 0V
DC 15-36V = GND
GGeneral notes
– This device must only be used in non-precipitating air without above-atmospheric or below-atmospheric pressure at the sensor element.
– On outdoor and duct sensors, the sinter filter of the senor element protects the humidity sensor against potential dust exposure.
In case of pollution ⁄ contamination, this filter should be cleaned on a regular basis.
– Dust and pollution falsify measurement results and are to be avoided. Slight pollution and dust sediments can be removed by using compressed air.
– Touching the humidity element is under any circumstances to be avoided, as that would result in considerable mismeasurements.
– In case of pollution, we recommend cleaning and recalibration in the factory.
– In any case, the sensor must not get in contact with chemicals or other cleaning agents.
– The relative humidity of 0...100 % is indicated by an output signal of 0 -10 V or 4 ... 20 mA.
– The device operating range covers 10.0...99.9 % r. H. Beyond that range, mismeasurements or increased deviations may occur.
– When several sensors (0 -10V) are connected to one voltage supply of 24 V AC, correct polarity must be regarded as otherwise the alternating voltage
source may be short-circuited.
– The voltage outputs are short-circuit proof. Applying overvoltage or voltage supply to the voltage output will destroy the device.
– If this device is operated beyond the specified range, all warranty claims are forfeited.
Our “General Terms and Conditions for Business“ together with the “General Conditions for the Supply of Products and Services of the Electrical and
Electronics Industry“ (ZVEI conditions) including supplementary clause “Extended Retention of Title“ apply as the exclusive terms and conditions.
In addition, the following points are to be observed:
– These instructions must be read before installation and putting in operation and all notes provided therein are to be regarded!
– Devices must only be connected to safety extra-low voltage and under dead-voltage condition. To avoid damages and errors at the device (e.g. by voltage
induction) shielded cables are to be used, laying parallel with current-carrying lines is to be avoided, and EMC directives are to be observed.
–
This device shall only be used for its intended purpose. Respective safety regulations issued by the VDE, the states, their control authorities, the TÜV and
the local energy supply company must be observed. The purchaser has to adhere to the building and safety regulations and has to prevent perils of any kind.
– No warranties or liabilities will be assumed for defects and damages arising from improper use of this device.
– Consequential damages caused by a fault in this device are excluded from warranty or liability.
– These devices must be installed and commissioned by authorised specialists.
–
The technical data and connecting conditions of the mounting and operating instructions delivered together with the device are exclusively valid. Deviations
from the catalogue representation are not explicitly mentioned and are possible in terms of technical progress and continuous improvement of our products.
– In case of any modifications made by the user, all warranty claims are forfeited.
– This device must not be installed close to heat sources (e.g. radiators) or be exposed to their heat flow.
Direct sun irradiation or heat irradiation by similar sources (powerful lamps, halogen spotlights) must absolutely be avoided.
– Operating this device close to other devices that do not comply with EMC directives may influence functionality.
– This device must not be used for monitoring applications, which serve the purpose of protecting persons against hazards or injury,
or as an EMERGENCY STOP switch for systems or machinery, or for any other similar safety-relevant purposes.
– Dimensions of housing or housing accessories may show slight tolerances on the specifications provided in these instructions.
– Modifications of these records are not permitted.
– In case of a complaint, only complete devices returned in original packing will be accepted.
Notes on commissioning: This device was calibrated, adjusted and tested under standardised conditions. When operating under deviating conditions,
we recommend performing an initial manual adjustment on-site during commissioning and subsequently at regular intervals
.
Commissioning is mandatory and may only be performed by qualified personnel!
These instructions must be read before installation and commissioning and all notes provided therein are to be regarded!
Connecting scheme
Parallel operation
Schaltbild
Einzelbetrieb
SUPPLY VOLTAGE:
For operating voltage reverse polarity protection, a one-way rectifier or
reverse polarity protection diode is integrated in this device variant.
This internal one-way rectifier also allows operating 0 - 10V devices on AC
supply voltage.
The output signal is to be tapped by a measuring instrument. Output volt-
age is measured against zero potential (O V) of the input voltage!
When this device is operated on
DC supply voltage , the operating voltage
input UB+ is to be used for 15...36 V DC supply and UB – or GND for ground
wire!
When several devices are supplied by one 24 V
AC voltage supply , it is to
be ensured that all ”positive“ operating voltage input terminals (+) of the
field devices are connected with each other and all ”negative“ operating
voltage input terminals (–) (= reference potential) are connected together
(in-phase connection of field devices). All outputs of field devices must be
referenced to the same potential!
In case of reversed polarity at one field device, a supply voltage short-
circuit would be caused by that device. The consequential short-circuit
current flowing through this field device may cause damage to it.
Therefore, pay attention to correct wiring!

FHYGRASREG®KW ⁄ KW- SD
Rev. 2020 - V16
13 11 12
13 11 12
Produit de qualité breveté (convection transversale prodynamique, n° de brevet DE 10 2012 015 726.6)
Le contrôleur de condensation HYGRASREG
®
KW avec boîtier en matière plastique résistante aux chocs avec vis à fermeture rapide resp. le
HYGRASREG
®
KW - SD avec couvercle emboîté est monté sur des plafonds frigorifiques, des conduites frigorifiques / d'eau froides et est sensé
empêcher la formation de condensation.
À l'aide de son capteur d'humidité et de température (pas de mesure de la conductivité), il mesure la condensation avec une grande fiabilité et fournit,
grâce à son procédé de mesure breveté, de la
convection transversale prodynamique , un résultat de mesure exact (avec affichage d'état à LED).
La température de rosée est la température à laquelle l’air devient saturant et à laquelle l’eau commence à se condenser. Le contrôleur de condensation
peut être utilisé comme contrôleur sur des plafonds frigorifiques ou des conduites de tuyaux, de manière à ce qu'en cas de condensation des plafonds
frigorifiques, resp. de l'objet à surveiller, la sortie de commutation soit activée et ainsi que par ex. le chauffage ou d'autres actionneurs soient activés.
CARACTÉRISTIQUES TECHNIQUES
Alimentation en tension: 24 V ca (± 20 %) et 15...36 V cc
Puissance absorbée: < 1,1 VA ⁄ 24 V cc ; < 2,2 VA ⁄ 24 V ca
Point de commutation: env. 93 % h.r. (réglé par défaut)
Sortie: Inverseur sans potentiel (24 V),
charge ohmique 1 A
Protection du capteur : filtre à membrane
Milieu : air propre et gaz non agressifs, non inflammables
Boîtier: plastique, stabilisé contre UV,
matière polyamide, renforcé à 30 % de billes de verre,
couleur blanc signalisation (similaire à RAL 9016),
Le couvercle est transparent !
KW - xx avec vis de fermeture rapide
(association fente ⁄ fente en croix)
KW - xx - SD avec couvercle emboîté
Dimensions du boîtier: 72 x 64 x 43,3 mm (Tyr 1 / Tyr 01
Raccordement de câble:
Presse-étoupe en plastique
(M 16 x 1,5 ; avec décharge de traction, remplaçable,
diamètre intérieur 10,4mm) ou
connecteur M12 selon DIN EN 61076-2-101
(en option et sur demande)
Raccordement électrique: 0,14 - 1,5 mm², par bornes à vis
Raccordement process: collier de serrage sans fin avec verrouillage en métal,
300 mm, pour tuyaux jusqu'à 3 '' (compris dans la livraison)
Montage:
Choisir l'emplacement de montage de manière à ce qu'en cas de
condensation aucun condensat ne puisse pénétrer dans le capteur!
KW ⁄ KW - SD avec collier de serrage pour un montage direct sur tube
ou un montage direct sur des surfaces planes
(par ex. murs, plafonds)
KW - externe ⁄ KW - SD - externe avec sonde déportée
(longueur de câble KL = 1,5 m) pour le montage sur tube
Classe de protection: III (selon EN 60 730)
Type de protection:
KW - xx IP 65 (selon EN 60 529) Boîtier testé,
TÜV SÜD, rapport n° 713139052 (Tyr 1)
KW - SD - xx IP 54 (selon EN 60 529) Boîtier testé,
TÜV SÜD, rapport n° 713160960A (Tyr 01)
Normes: Conformité CE, compatibilité électromagnétique
selon EN 61 326, Directive « CEM » 2014 ⁄ 30 ⁄ EU
FONCTION La sortie relais est activée (contacts 13-11 fermés)
lorsque le point de commutation (93 % h.r.) n'est pas atteint
et s'ouvre (contacts 12 - 11 fermés) en cas de défaut (panne de secteur, condensation).
DEL impulsions courtes =
relais actif → point de commutation pas atteint
humidité réelle < 93 % h.r. (absence d'humidité)
DEL impulsions longues =
relais inactif → point de commutation dépassé
humidité réelle > 93 % h.r. (présence d'humidité)

FMontage et mise en service
Rev. 2020 - V16
1
2
3
13
11
12
free
GND
UB+ supply voltage 24V AC/DC
Normally open contact
(no dew)
Breaker
(dew)
changeover
(24 V)
1
2
3
13
11
12
free
GND
UB+ supply voltage 24V AC/DC
Normally open contact
(no dew)
Breaker
(dew)
changeover
(24 V)
Schéma de raccordement
(présence d'humidité)
h.r. > 93 %
Schéma de raccordement
(absence d'humidité)
h.r. < 93 %
KW - W - xx
KW - W - xx
123
13 11 12
Normally
open contact
LED
Breaker
Switchpoint
ca. 93% r.H.
UB+ 24V AC/DC
GND
free
Short LED pulses =
relay active =>
below switchpoint
Long LED pulses =
relay inactive =>
above switchpoint
KW - W - xx Schéma de raccordement
HYGRASREG
®
KW Contrôleur de condensation, y compris collier de serrage, Premium
HYGRASREG
®
KW - externe Contrôleur de condensation, avec sonde déportée, Premium
Type ⁄ WG01 point de commutation
humidité
sortie
humidité
type de montage référence
KW capteur interne IP 65
KW-W env. 93 % h.r. inverseur pour un montage direct sur tube,
pour un montage direct
sur des surfaces planes
1202-1025-0001-020
KW - externe capteur externe IP 65
KW-W EXTERN env. 93 % h.r. inverseur pour montage sur tube 1202-1025-0001-040
En option : Raccordement de câble avec
connecteur M12 selon DIN EN 61076-2-101 sur demande
HYGRASREG
®
KW - SD Contrôleur de condensation, y compris collier de serrage, Standard
HYGRASREG
®
KW - SD - externe Contrôleur de condensation, avec sonde déportée, Standard
Type ⁄ WG01B point de commutation
humidité
sortie
humidité
type de montage référence
KW - SD capteur interne IP 54
KW-W-SD env. 93 % h.r. inverseur pour un montage direct sur tube,
pour un montage direct
sur des surfaces planes
1202-1075-0001-020
KW - SD - externe capteur externe IP 54
KW-W-SD EXTERN env. 93 % h.r. inverseur pour montage sur tube 1202-1075-0001-040
En option : Raccordement de câble avec
connecteur M12 selon DIN EN 61076-2-101 sur demande

Circuitry Circuitry
0...10V 0V/GND 0...10V 0V/GND
Power supply
AC 24V~ 0V
DC 15-36V = GND
Circuitry
0...10V 0V/GND
V
Power supply
AC 24V~ 0V
DC 15-36V = GND
FGénéralités
– Cet appareil ne doit être utilisé que dans un air non pollué, sans risque de condensation, sans risque de surpression ou dépression sur l’élément sensible.
– Dans le cas des sondes extérieures et des sondes pour montage en gaine, le filtre fritté de l’élément sensible protège la sonde d’humidité contre la
pénétration des particules de poussières. Il est conseillé de nettoyer le filtre régulièrement des impuretés.
– Il faut éviter la présence de poussières et d’impuretés, puisqu’elles altèrent le résultat de mesure.
De faibles quantités d’impuretés et de poussières dépo-sées peuvent être éliminées par soufflage à l’air comprimé.
– Il faut impérativement éviter de toucher le capteur d’humidité, car ceci provoquerait de graves erreurs de mesure.
– En cas d’impuretés, il est conseillé de procéder à un nettoyage à l’usine et de l’étalonner à nouveau.
– En aucun cas, le capteur ne doit entrer en contact avec des produits chimiques ou d’autres détergents.
– L’humidité relative de 0…100 % est représenté par le signal de sortie 0 -10 V. La plage de fonctionnement de l’appareil va de 10,0 jusqu’à 95 % h.r.,
une utilisation en dehors de cette plage peut entraîner des mesures erronées ou des incertitudes de mesure plus élevées.
– Si plusieurs sondes (0 -10 V) sont connectées à une seule source d’alimentation en courant alternatif 24 V, il faut respecter la polarisation,
car sinon la source de tension alternative peut être mise en court-circuit. Les sorties en tension sont protégées contre les courts - circuits,
l’application d’une surtension ou l’application de la tension d’alimentation à la sortie en tension causera la destruction de l’appareil.
– Nous déclinons toute garantie dans le cas où l’appareil serait utilisé en dehors de la plage des spécifications.
Seules les CGV de la société S+S, les «Conditions générales de livraison du ZVEI pour produits et prestations de l’industrie électronique» ainsi que
la clause complémentaire « Réserve de propriété étendue » s’appliquent à toutes les relations commerciales entre la société S+S et ses clients.
Il convient en outre de respecter les points suivants :
– Avant de procéder à toute installation et à la mise en service, veuillez lire attentivement la présente notice et toutes les consignes qui y sont précisées !
– Les raccordements électriques doivent être exécutés HORS TENSION. Ne branchez l’appareil que sur un réseau de très basse tension de sécurité.
Pour éviter des endommagements ⁄ erreurs sur l’appareil (par ex. dus à une induction de tension parasite), il est conseillé d’utiliser des câbles blindés,
ne pas poser les câbles de sondes en parallèle avec des câbles de puissance, les directives CEM sont à respecter.
– Cet appareil ne doit être utilisé que pour l’usage qui est indiqué en respectant les règles de sécurité correspondantes de la VDE, des Länders,
de leurs organes de surveillance, du TÜV et des entreprises d’approvisionnement en énergie locales.
L’acheteur doit respecter les dispositions relatives à la construction et à la sécurité et doit éviter toutes sortes de risques.
– Nous déclinons toute responsabilité ou garantie pour les défauts et dommages résultant d’une utilisation inappropriée de cet appareil.
– Nous déclinons toute responsabilité ou garantie au titre de tout dommage consécutif provoqué par des erreurs commises sur cet appareil.
– L'installation et la mise en service des appareils doit être effectuée uniquement par du personnel qualifié.
– Seules les données techniques et les conditions de raccordement indiquées sur la notice d’instruction accompagnant l’appareil sont applicables,
des différences par rapport à la présentation dans le catalogue ne sont pas mentionnées explicitement et sont possibles suite au progrès technique et
à l’amélioration continue de nos produits.
– En cas de modifications des appareils par l’utilisateur, tous droits de garantie ne seront pas reconnus.
– Cet appareil ne doit pas être utilisé à proximité des sources de chaleur (par ex. radiateurs) ou de leurs flux de chaleur, il faut impérativement éviter
un ensoleillement direct ou un rayonnement thermique provenant de sources similaires (lampes très puissantes, projecteurs à halogène).
– L’utilisation de l’appareil à proximité d’appareils qui ne sont pas conformes aux directives « CEM » pourra nuire à son mode de fonctionnement.
– Cet appareil ne devra pas être utilisé à des fins de surveillance qui visent à la protection des personnes contre les dangers ou les blessures ni comme
interrupteur d’arrêt d’urgence sur des installations ou des machines ni pour des fonctions relatives à la sécurité comparables.
– Il est possible que les dimensions du boîtier et des accessoires du boîtier divergent légèrement des indications données dans cette notice.
– Il est interdit de modifier la présente documentation.
– En cas de réclamation, les appareils ne sont repris que dans leur emballage d’origine et si tous les éléments de l’appareil sont complets.
Consignes de mise en service: Cet appareil a été étalonné, ajusté et testé dans des conditions normalisées. En cas de fonctionnement dans des conditions
différentes, nous recommandons un premier réglage manuel sur site lors de la mise en service et à intervalles réguliers par la suite.
La mise en service ne doit être effectuée que par du personnel qualifié!
Avant de procéder à l'installation et à la mise en service, veuillez lire attentivement la présente notice et toutes les consignes qui y sont précisées !
Schéma de raccordement
en parallèle
Schéma de raccordement
individuel
TENSION D’ALIMENTATION :
Cette variante d’appareil est dotée d’une protection contre l’inversion de
polarité, c.-à.-d. elle comprend un redressement demi-onde (diode de re-
dressement). Grâce à cette diode de redressement intégrée, les appareils
0 -10 V peuvent également être alimentés en courant alternatif.
Le signal de sortie doit être prélevé avec un appareil de mesure. Ce
faisant, la tension de sortie est mesurée par rapport au potentiel zéro (O V)
de la tension d’entrée !
Si cet appareil est
alimenté en courant continu , il faut utiliser l’entrée de
tension de service UB+ pour l’alimentation en 15…36 V cc et UB- ou GND
comme câble de masse !
Si plusieurs appareils sont
alimentés en 24 V ca , il faut veiller à ce que
toutes les entrées de tension « positives » (+) des appareils de terrain
soient reliées entre elles de même que toutes les entrées de tension
« négatives » (–) = potentiel de référence soient reliées entre elles (les
appareils de terrain doivent être branchés en phase). Toutes les sorties
d’appareil de terrain doivent se référer au même potentiel !
Une inversion de la polarisation de la tension d’alimentation sur un des
appareils de terrain provoquerait un court-circuit. Le courant de court-
circuit passant par cet appareil de terrain peut endommager cet appareil.
Veillez donc au raccordement correct des fils !

rHYGRASREG®KW ⁄ KW- SD
Rev. 2020 - V16
13 11 12
13 11 12
Запатентованный высококачественный прибор (высокоэффективная поперечная конвекция: патент №DE10 2012 015 726.6)
Реле контроля конденсации HYGRASREG
®
KW с корпусом из ударопрочного пластика с быстрозаворачиваемыми винтами или недорогое реле
HYGRASREG
®
KW - SD с защелкивающейся крышкой монтируется на охлаждающих потолках, трубах холодного ⁄ горячего водоснабжения или на
охлажденных поверхностях и предназначено для предотвращения образования конденсата.
Его датчик влажности и температуры (проводимость не измеряется) надежно контролирует образование конденсата и благодаря запатентованному
методу измерения,
высокоэффективная поперечная конвекция , предоставляет результат высокой точности (со светодиодами для индикации
состояния).
Температура точки росы— это температура, при которой воздух переходит в состояние насыщения, вследствие чего начинает конденсироваться
вода. Реле контроля KW активирует релейный выход при образовании конденсата на контролируемых объектах (например, на охлаждающих
потолках или трубопроводах), в результате чего включается, например, отопление или другой исполнительный элемент.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Напряжение питания: 24В перем. тока (±20%) и 15…36В пост. тока
Потребляемая мощность: < 1,1В·А ⁄ 24В пост. тока ; < 2,2В·А ⁄ 24В перем. тока
Порог переключения: ок. 93% отн.влажн. (нерегулируемый)
Выход: беспотенциальный переключающий (24В),
омическая нагрузка 1А
Защита чувств. элемент: мембранный фильтр
Среда: чистый воздух и неагрессивные, негорючие газы
Корпус: пластик, устойчивый к ультрафиолетовому излучению,
полиамид, 30% усиление стеклянными шариками,
цвет—транспортный белый (аналогичен RAL 9016),
крышка прозрачная!
KW - xx с быстрозаворачиваемыми винтами
(комбинация шлиц ⁄ крестовой шлиц),
KW - xx - SD с защелкивающейся крышкой
Размеры корпуса: 72 x 64 x 43,3мм (Tyr 1 / Tyr 01)
Подсоединение кабеля: резьбовой кабельный ввод из пластика
(M 16 x 1,5; с разгрузкой от натяжения, сменный,
внутренний диаметр 10,4 мм) или
разъем M12 согласно DIN EN 61076-2-101
(опционально по запросу)
Эл. подключение: 0,14–1,5мм², по винтовым зажимам
Монтаж ⁄ подключение: бесконечная стяжная лента (хомут) с замком из металла,
300 мм, для труб до 3дюймов (содержится в комплекте поставки)
Монтаж: Монтажное положение нужно выбрать таким образом,
чтобы при образовании конденсата он не попал в датчик!
KW ⁄ KW - SD с хомутом для непосредственного монтажа на трубах
или для непосредственного монтажа на прямых поверхностях
(например, стены, потолки)
KW - наружный ⁄ KW - SD - наружный с вынесенной чувствительной головкой
(длина кабеля KL = 1,5м) монтаж на трубах
Класс защиты: III (согласно EN 60730)
Степень защиты:
KW - xx IP 65 (согласно EN 60 529) Корпус проверен,
TÜV SÜD, отчет № 713139052 (Tyr 1)
KW - SD - xx IP 54 (согласно EN 60 529) Корпус проверен,
TÜV SÜD, отчет № 713160960A (Tyr01)
Нормы: соответствие CE-нормам, электромагнитная совместимость
согласно EN 61326, директива 2014 ⁄ 30 ⁄ EU
ПРИНЦИП РАБОТЫ Релейный выход срабатывает (контакт 13–11 замкнут),
если значение влажности ниже порога переключения (93% отн. влажн.)
и размыкается (контакт 12–11 замкнут) в случае неисправности (сбой питания, конденсация).
Короткие импульсы светодиода =
Реле активное → ниже порога переключения
Измеренная влажность < 93% отн. влажн. (без конденсата)
Длинные импульсы светодиода =
Реле неактивное → выше порога переключения
Измеренная влажность > 93% отн. влажн. (с конденсатом)

rМонтаж и ввод в эксплуатацию
Rev. 2020 - V16
1
2
3
13
11
12
free
GND
UB+ supply voltage 24V AC/DC
Normally open contact
(no dew)
Breaker
(dew)
changeover
(24 V)
1
2
3
13
11
12
free
GND
UB+ supply voltage 24V AC/DC
Normally open contact
(no dew)
Breaker
(dew)
changeover
(24 V)
Схема соединения
(с конденсатом)
отн. влажн. > 93 %
Схема соединения
(без конденсата)
отн. влажн. < 93 %
KW - W - xx
KW - W - xx
123
13 11 12
Normally
open contact
LED
Breaker
Switchpoint
ca. 93% r.H.
UB+ 24V AC/DC
GND
free
Short LED pulses =
relay active =>
below switchpoint
Long LED pulses =
relay inactive =>
above switchpoint
KW - W - xx Схема подключения
HYGRASREG
®
KW Реле контроля конденсации, вкл. хомутd, Premium
HYGRASREG
®
KW - наружный Реле контроля конденсации, с вынесенной чувствительной головкой, Premium
Тип ⁄ WG01 Порог переключения
влажность
Выход
влажность
Тип монтажа Арт. №
KW Чувств. элемент встроенный IP 65
KW-W ок. 93% отн. вл. переключатель непосредственный монтаж на трубах,
для непосредственного монтажа
на ровных поверхностях
1202-1025-0001-020
KW - наружный Чувств. элемент наружный IP 65
KW-W EXTERN ок. 93% отн. вл. переключатель монтаж на трубах 1202-1025-0001-040
Опционально: Подсоединение кабеля с
разъемом M12 согласно DIN EN 61076-2-101 по запросу
HYGRASREG
®
KW - SD Реле контроля конденсации, вкл. хомут, Standard
HYGRASREG
®
KW - SD - наружный Реле контроля конденсации, с вынесенной чувствительной головкой, Standard
Тип ⁄ WG01B Порог переключения
влажность
Выход
влажность
Тип монтажа Арт. №
KW - SD Чувств. элемент встроенный IP 54
KW-W-SD ок. 93% отн. вл. переключатель непосредственный монтаж на трубах,
для непосредственного монтажа
на ровных поверхностях
1202-1075-0001-020
KW - SD - наружный Чувств. элемент наружный IP 54
KW-W-SD EXTERN ок. 93% отн. вл. переключатель монтаж на трубах 1202-1075-0001-040
Опционально: Подсоединение кабеля с
разъемом M12 согласно DIN EN 61076-2-101 по запросу

Circuitry Circuitry
0...10V 0V/GND 0...10V 0V/GND
Power supply
AC 24V~ 0V
DC 15-36V = GND
Circuitry
0...10V 0V/GND
V
Power supply
AC 24V~ 0V
DC 15-36V = GND
rУказания к продуктам
– Прибор допускается применять только в воздухе без конденсата и вредных веществ, при отсутствии пониженного или повышенного давления вблизи
чувствительного элемента.
– В случае датчиков для наружной и канальной установки защита чувствительного элемента датчика влажности от возможного скопления пыли обеспечи-
вается металлокерамическим фильтром. В случае загрязнения или забивания пылью данный фильтр нуждается в регулярном техническом обслуживании.
– Пыль и загрязнение могут искажать результаты измерения, поэтому их следует избегать.
– Незначительные загрязнения и отложения пыли могут быть устранены потоком сжатого воздуха.
– Следует в любом случае избегать прикосновения к чувствительному элементу, поскольку это ведет к значительным погрешностям измерения.
– В случае загрязнения мы рекомендуем очистку и перекалибровку в заводских условиях.
– Категорически недопустим контакт чувствительного элемента с химическими реактивами и чистящими ⁄ моющими средствами.
– Относительная влажность 0 ...100 % соответствует выходному сигналу 0 –10 В.
– Рабочий диапазон прибора равен 10,0... 99,9% относительной влажности; за его пределами возможны ошибочные измерения и повышенные отклонения.
– При подключении нескольких датчиков (0 –10 В) к общему источнику напряжения 24В переменного тока следует учитывать полярность;
в противном случае возможно короткое замыкание источника переменного напряжения.
– Выходы напряжения защищены от короткого замыкания, приложение завышенного напряжения (или питающего напряжения к выходу напряжения) выводит
прибор из строя.
– При эксплуатации прибора вне рабочего диапазона, указанного в спецификации, гарантийные претензии теряют силу.
В качестве Общих Коммерческих Условий имеют силу исключительно наши Условия, а также действительные «Общие условия поставки
продукции и услуг для электрической промышленности» (ZVEI) включая дополнительную статью «Расширенное сохранение прав собственности».
Помимо этого, следует учитывать следующие положения:
– Перед установкой и вводом в эксплуатацию следует прочитать данное руководство; должны быть учтены все приведенные в нем указания!
– Подключение прибора должно осуществляться исключительно к безопасно малому напряжению и в обесточенном состоянии.
Во избежание повреждений и отказов (например, вследствие наводок) следует использовать экранированную проводку, избегать параллельной
прокладки токоведущих линий и учитывать предписания по электромагнитной совместимости.
– Данный прибор следует применять только по прямому назначению, учитывая при этом соответствующие предписания VDE (союза немецких
электротехников), требования, действующие в Вашей стране, инструкции органов технического надзора и местных органов энергоснабжения.
Надлежит придерживаться требований строительных норм и правил, а также техники безопасности и избегать угроз безопасности любого рода.
– Мы не несем ответственности за ущерб и повреждения, возникающие вследствие неправильного применения наших устройств.
– Ущерб, возникший вследствие неправильной работы прибора, не подлежит устранению по гарантии.
– Монтаж и ввод в эксплуатацию должны осуществляться только специалистами.
– Действительны исключительно технические данные и условия подключения, приведенные в поставляемых с приборами руководствах по монтажу и
эксплуатации. Отклонения от представленных в каталоге характеристик дополнительно не указываются, несмотря на их возможность в силу
технического прогресса и постоянного совершенствования нашей продукции.
– В случае модификации приборов потребителем гарантийные обязательства теряют силу.
– Не разрешается использование прибора в непосредственной близости от источников тепла (например, радиаторов отопления)
или создаваемых ими тепловых потоков; следует в обязательном порядке избегать попадания прямых солнечных лучей или теплового излучения от
аналогичных источников (мощные осветительные приборы, галогенные излучатели).
– Эксплуатация вблизи оборудования, не соответствующего нормам электромагнитной совместимости (EMV), может влиять на работу приборов.
– Недопустимо использование данного прибора в качестве устройства контроля ⁄ наблюдения, служащего для защиты людей от травм и угрозы для
здоровья ⁄ жизни, а также в качестве аварийного выключателя устройств и машин или для аналогичных задач обеспечения безопасности.
– Размеры корпусов и корпусных принадлежностей могут в определённых пределах отличаться от указанных в данном руководстве.
– Изменение документации не допускается.
– В случае рекламаций принимаются исключительно цельные приборы в оригинальной упаковке.
Указания по вводу в эксплуатацию: Этот прибор был откалиброван, отъюстирован и проверен в стандартных условиях. Во время эксплуатации в
других условиях рекомендуется провести ручную юстировку на месте в первый раз при вводе в эксплуатацию и затем на регулярной основе.
Ввод в эксплуатацию обязателен и выполняется только специалистами!
Перед монтажом и вводом в эксплуатацию прочитать данное руководство; должны быть учтены все приведенные в нем указания!
Схема соединения
Параллельное
подключение
Схема соединения
Одиночное
подключение
НАПРЯЖЕНИЕ ПИТАНИЯ:
В качестве защиты от неправильного подключения рабочего напряжения в
данный вариант прибора интегрирован однополупериодный выпрямитель
или диод защиты от напряжения обратной полярности. В случае приборов,
рассчитанных на напряжение 0–10 В, этот встроенный выпрямитель
до-
пускает также эксплуатацию при питании напряжением переменного тока.
Выходной сигнал следует снимать измерительным прибором. Выходное
напряжение при этом измеряется относительно нулевого потенциала (0 В)
входного напряжения!
Если прибор запитывается напряжением
постоянного тока , следует исполь-
зовать вход рабочего напряжения UB+ (для питания напряжением 15...36 В)
и UB– ⁄ GND (в качестве корпуса)!
Если для питания нескольких приборов используется напряжение
24 В переменного тока, необходимо следить за тем, чтобы все
положительные входы рабочего напряжения (+) полевых устройств были
соединены друг с другом. Это относится также ко всем отрицательным
входам рабочего напряжения (–) = опорного потенциала (синфазное
подключение полевых устройств). Все выходы полевых устройств должны
относиться к одному потенциалу!
Подключение питающего напряжения одного из полевых устройств с
неверной полярностью ведёт к короткому замыканию напряжения питания.
Ток короткого замыкания, протекающий через данное устройство, может
привести к его повреждению.
Следите за правильностью проводки!

HYGRASREG® KW
HYGRASREG® KW- SD
D G F r
Irrtümer und technische Änderungen vorbehalten. Alle Angaben entsprechen unserem Kenntnisstand bei Veröffentlichung. Sie dienen nur zur Information über
unsere Produkte und deren Anwendungsmöglichkeiten, bieten jedoch keine Gewähr für bestimmte Produkteigenschaften. Da die Geräte unter verschiedensten
Bedingungen und Belastungen eingesetzt werden, die sich unserer Kontrolle entziehen, muss ihre spezifische Eignung vom jeweiligen Käufer bzw. Anwender selbst
geprüft werden. Bestehende Schutzrechte sind zu berücksichtigen. Einwandfreie Qualität gewährleisten wir im Rahmen unserer Allgemeinen Lieferbedingungen.
Subject to errors and technical changes. All statements and data herein represent our best knowledge at date of publication. They are only meant to inform about
our products and their application potential, but do not imply any warranty as to certain product characteristics. Since the devices are used under a wide range
of different conditions and loads beyond our control, their particular suitability must be verified by each customer and/or end user themselves. Existing property
rights must be observed. We warrant the faultless quality of our products as stated in our General Terms and Conditions.
Sous réserve d'erreurs et de modifications techniques. Toutes les informations correspondent à l'état de nos connaissances au moment de la publication. Elles servent
uniquement à informer sur nos produits et leurs possibilités d'application, mais n'offrent aucune garantie pour certaines caractéristiques du produit. Etant donné que
les appareils sont soumis à des conditions et des sollicitations diverses qui sont hors de notre contrôle, leur adéquation spécifique doit être vérifiée par l'acheteur ou
l'utilisateur respectif. Tenir compte des droits de propriété existants. Nous garantissons une qualité parfaite dans le cadre de nos conditions générales de livraison.
Возможны ошибки и технические изменения. Все данные соответствуют нашему уровню знаний на момент издания. Они представляют собой информацию о
наших изделиях и их возможностях применения, однако они не гарантируют наличие определенных характеристик. Поскольку устройства используются при
самых различных условиях и нагрузках, которые мы не можем контролировать, покупатель или пользователь должен сам проверить их пригодность. Соблюдать
действующие права на промышленную собственность. Мы гарантируем безупречное качество в рамках наших «Общих условий поставки».
© Copyright by S+S Regeltechnik GmbH
Nachdruck, auch auszugsweise, nur mit Genehmigung der S+S Regeltechnik GmbH.
Reprint in full or in parts requires permission from S+S Regeltechnik GmbH.
La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH.
Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.

HYGRASREG® KW
HYGRASREG® KW- SD
D G F r
Montageschema
Mounting diagram
Schéma de montage
Схема монтажа
Montageschema
Mounting diagram
Schéma de montage
Схема монтажа
Sensor außen / oben
Sensor outside / on top
Capteur à l’extérieur / en haut
Датчик снаружи / сверху
Sensor außen / seitlich
Sensor outside /at the side
Capteur à l’extérieur / sur le côté
Датчик снаружи / сбоку
> 10 cm> 10 cm
> 10 cm> 10 cm
> 10 cm
> 10 cm
> 10 cm> 10 cm
Montagehinweis: Sensor muss frei bleiben (Abstand mind.10 cm), Umgebungsluft darf nicht abgeschirmt werden.
Note when mounting: Sensor must remain unobstructed (min. distance 10 cm), ambient air may not be shielded off.
Instructions de montage : Le capteur ne doit pas être recouvert (distance de part et d’autre au moins 10 cm),
il ne doit en aucun cas être protégé de l’air ambiant.
При установке для измерительной части прибора необходимо обеспечить свободный от теплоизоляции участок трубы с
воздушным зазором не менее 10 см с каждой стороны.
KW
KW - extern
KW - external
KW - externe
KW - наружный
