Squier Squier SQ 10 User manual

Your new SQ loudspeaker enclosures deliver the
Fender®tone and quality that today’s professionals
demand and have depended on for over 50 years.
The SQ series is designed for use as main house-
speakers for live musical performance or sound
reinforcement in a wide variety of roles. Mounted
upon standard speaker-tripods using the SQ’s pole-
mount sockets (see FIG. A), it’s easy to accommodate
different performers with various placements of the
Squier loudspeaker’s. Trapezoidal sealed-cabinet
geometry appeals to the eye and enhances of the full
fidelity of the steel-frame woofers and crisp
piezoelectric compression drivers. Armored in
textured black vinyl, a metal grill and metal corners,
SQ loudspeaker enclosures are well protected and will
furnish great sound and good looks for many
performances to come.
The cup handle on each SQ 10 and SQ 12 enclosure
serves as the INPUT JACK panel (see FIG. B). The
SQ 15 INPUT JACK is located on the rear of the
enclosure (see FIG. C). All SQ loudspeakers have
an impedance of 8 ohms. Before connecting any
loudspeaker to electronic equipment, make sure the
impedance ratings are within the range specified by
your equipment manufacturer. Use standard
speaker cable with 1/4” phone plugs when
connecting SQ loudspeaker enclosures.
Longer speaker cable connections require thicker
gauge cable (thicker gauge cables have lower gauge
numbers).
With connections up to:
•25 feet, use 18-gauge cable
•50 feet, use 16-gauge cable
•100 feet, use 14-gauge cable
2
ENGLISHENGLISH ESPAÑOL DEUTSCH
FRANçAIS
ITALIANO
ENGLISH ESPAÑOL DEUTSCH
FRANçAIS
ITALIANO
SS
SSpp ppee eecc ccii iiff ffii iicc ccaa aatt ttii iioo oonn nnss ss
SS
SSqq qquu uuii iiee eerr rr®®
®®11
1100 00,, ,, 11 1122 22,, ,, 11 1155 55 LL LLoo oouu uudd ddss sspp ppee eeaa aakk kkee eerr rr EE EEnn nncc ccll lloo ooss ssuu uurr rree eess ss
SQ15
PR 432
071-01 15-000
80Hz—20kHz
150W (RS-426B)
300W (program)
600W (peak)
8 ohm
98dB, 1W -1M
15in.(38.1 cm) steel—frame
21/2in.(6.4 cm) voicecoil
Dual piezoelectric compression
drivers,11/2in.(3.8 cm)
diaphragms
120dB continuous, 126dB peak
3.5kHz
5/8in.(1.6 cm) particle board
1/4in.(0.64 cm) phone jack
Height:237/8in.(60.6 cm)
Width:18in.(45.7 cm)
Depth: 151/4in.(38.7 cm)
43lb.(19.6kg)
SQ12
PR 433
071-01 12-000
75Hz—20kHz
8 0 W (RS-426B)
160W (program)
320W (peak)
8 ohm
95dB, 1W -1M
12in.(30.5 cm) steel—frame
11/2in.(3.8 cm) voicecoil
Dual piezoelectric compression
drivers,11/2in.(3.8 cm)
diaphragms
114dB continuous, 120dB peak
3.5kHz
5/8in.(1.6 cm) particle board
1/4in.(0.64 cm) phone jack
Height:207/8in.(53.0 cm)
Width:15in.(38.1 cm)
Depth: 121/4in.(31.1 cm)
27lb.(12.3kg)
SQ10
PR 434
071-01 10-000
85Hz—20kHz
6 0 W (RS-426B)
120W (program)
240W (peak)
8 ohm
94dB, 1W -1M
10in.(25.4 cm) steel—frame
11/2in.(3.8 cm) voicecoil
Piezoelectric compression
driver,1 1/2in.(3.8 cm)
diaphragm
112dB continuous, 1 18dB peak
4kHz
5/8in.(1.6 cm) particle board
1/4in.(0.64 cm) phone jack
Height:173/8in.(44.1 cm)
Width:13in.(33.0 cm)
Depth: 101/4in.(26.0cm)
20lb.(9.1kg)
Product specifications subject to change without notice.
TYPE:
PART NUMBER:
FREQUENCY RESPONSE:
POWER HANDLING:
IMPEDANCE:
SENSITIVITY:
LOW FREQ. DRIVER:
HIGH FREQ. DRIVER:
MAX OUTPUT AT 1METER:
CROSSOVER FREQUENCY:
ENCLOSURE:
CONNECTIONS:
DIMENSIONS:
WEIGHT:
FIG. C
SQ 15
Rear Panel
Input Jack
IMPEDANCE
8Ω
PROGRAM
300W
RS-426B
150W
PEAK
600W
SERIAL NUMBER
SQ 15
MADE IN MEXICO

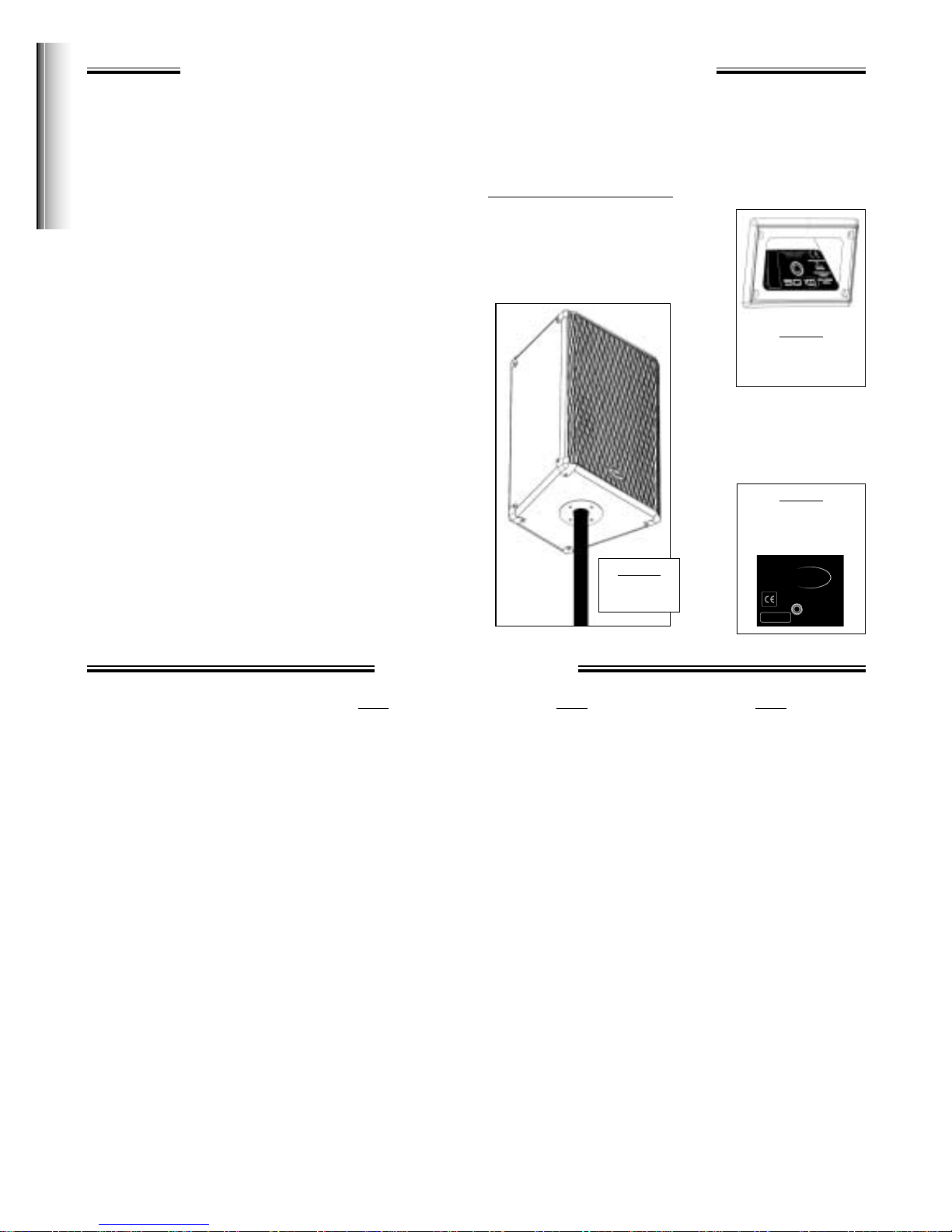

FIG. B
SQ10 & SQ 12
Cup Handle
Input Jack
FIG. A
Pole-Mount
Socket

3
ENGLISH ESPAÑOL DEUTSCH
FRANçAIS
ITALIANO
ENGLISH ESPAÑOLAÑOL DEUTSCH
FRANçAIS
ITALIANO
EE
EEss sspp ppee eecc ccii iiff ffii iicc ccaa aacc ccii iioo oonn nnee eess ss
SQ15
PR 432
071-01 15-000
80 Hz—20 kHz
150 W (RS-426B)
300 W (programa)
600 W (pico)
8 ohmios
98 dB, 1 W -1M
marco de acero de 15 pulgadas
(38,1 cm) bovina m vil de21/2
pulgadas (6,4 cm)
Excitadores de compresi n
piezoel ctrica dual, diafragmas de
11/2 pulgadas (3,8 cm)
120 dB continuo, 126 dB pico
3,5 kHz
panel de aglomerado de 5/8 de
pulgada (1,6 cm)
conector de 1/4 de pulgada (0,64 cm)
Alto:237/8 pulgadas (60,6 cm)
Ancho: 18 pulgadas (45,7 cm)
Fondo: 151/4 pulgadas (38,7 cm)
43libras(19,6kg)
SQ12
PR 433
071-01 12-000
75 Hz—20 kHz
80 W (RS-426B)
160 W (programa)
320 W (pico)
8 ohmios
95 dB, 1 W -1M
marco de acero de 12 pulgadas
(30,5 cm) bovina m vil de11/2
pulgadas (3,8 cm)
Excitadores de compresi n
piezoel ctrica dual, diafragmas de
11/2 pulgadas (3,8 cm)
114 dB continuo, 120 dB pico
3,5 kHz
panel de aglomerado de 5/8 de
pulgada (1,6 cm)
conector de 1/4 de pulgada (0,64 cm)
Alto:207/8 pulgadas (53,0 cm)
Ancho: 15 pulgadas (38,1 cm)
Fondo: 121/4 pulgadas (31,1 cm)
27libras(12,3kg)
SQ10
PR 434
071-01 10-000
85 Hz—20 kHz
60 W (RS-426B)
120 W (programa)
240 W (pico)
8 ohmios
94 dB, 1 W -1M
marco de acero de 10 pulgadas
(25,4 cm) bovina m vil de
11/2 pulgadas (3.8 cm)
Excitadores de compresi n
piezoel ctrica dual, diafragmas de
11/2 pulgadas (3,8 cm)
112 dB continuo, 1 18dB pico
4 kHz
panel de aglomerado de 5/8 de
pulgada (1,6 cm)
conector de 1/4 de pulgada (0,64 cm)
Alto:173/8 pulgadas (44,1 cm)
Ancho: 13 pulgadas (33,0 cm)
Fondo: 101/4 pulgadas (26,0 cm)
20libras(9,1kg)
Las especificaciones del producto están sujetas a cambios sin previo aviso.
TIPO:
N MERO DE PIEZA:
RESPUESTA DE FRECUENCIA:
POTENCIA:
IMPEDANCIA:
SENSIBILIDAD:
EXCITADOR DE FRECUENCIAS
BAJAS:
EXCITADOR DE FRECUENCIAS
ALTAS:
POTENCIA M X. A 1 METRO:
FRECUENCIA DE TRANSICI N:
CAJA:
CONEXIONES:
DIMENSIONES:
PESO:
Las nuevas cajas acústicas SQ proporcionan el sonido y la
calidad genuinos de Fender®a un precio asequible. La
serie SQ ha sido diseñada para su utilización como
altavoces principales fijos en actuaciones musicales en
directo o para reforzar el sonido en gran variedad de
escenarios. Monte un par de altavoces SQ 10, 12 ó15
sobre unos trípodes para altavoces estándar mediante los
huecos con rosca para montaje de trípodes de los SQ
(véase la FIG. A) y disfrute de toda la fidelidad de las cajas
acústicas selladas Squier. La geometría trapezoidal de la
caja mejora la imagen de los SQ, a la vez que los potentes
woofers con marco de acero y los nítidos excitadores de
compresión piezoeléctrica deleitan al oído. Recubiertas de
vinilo negro texturizado y reforzadas con esquinas de
metal, patas deslizantes y una rejilla metálica ampliada, las
cajas acústicas SQ están bien protegidas, y
proporcionarán un sonido e imagen excelentes durante
muchas actuaciones.
La cavidad del asa de todas las cajas SQ 10 y SQ 12 sirve
como PANEL DE CONEXIÓN DE ENTRADA (véase
la FIG. B). El CONECTOR DE ENTRADA del SQ 15 se
encuentra en la parte posterior de la caja (véase la FIG. C).
Todos los altavoces SQ tienen una impedancia de 8
ohmios. Antes de conectar un altavoz a un equipo
electrónico, compruebe que los valores de impedancia se
encuentran dentro del rango especificado por el fabricante
del equipo. Para conectar las cajas acústicas SQ, utilice
un cable estándar con conectores de 1/4 de pulgada.
Para untilizar cables de altavoz más largos se necesita un
cable de mayor calibre (los cables de mayor calibre tienen
números de calibre más bajos).
Para conexiones de hasta:
•25 pies (7,5 m), utilice un cable de calibre 18
•50 pies (15 m), utilice un cable de calibre 16
•100 pies (30 m), utilice un cable de calibre 14

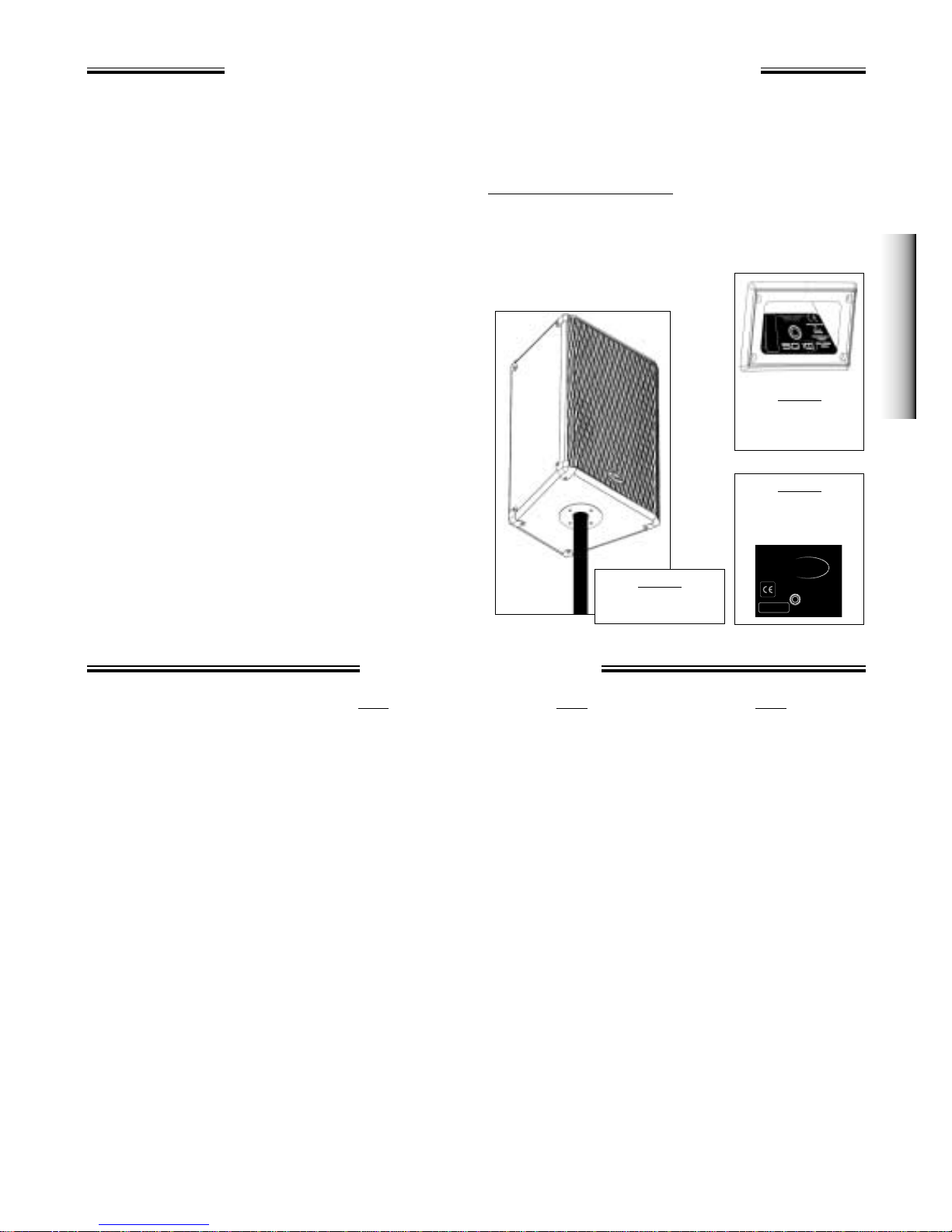

FIG. C
Conector de entrada
del panel posterior del
SQ 15
IMPEDANCE
8Ω
PROGRAM
300W
RS-426B
150W
PEAK
600W
SERIAL NUMBER
SQ 15
MADE IN MEXICO
FIG. B
Conector de entrada
de la cavidad del asa
del SQ10 y SQ 12
FIG. A
Huecos con rosca para
montaje de trípodes
SS
SSqq qquu uuii iiee eerr rr®®
®®11
1100 00,, ,, 11 1122 22,, ,, 11 1155 55 LL LLoo oouu uudd ddss sspp ppee eeaa aakk kkee eerr rr EE EEnn nncc ccll lloo ooss ssuu uurr rree eess ss

ENGLISH ESPAÑOL DEUTSCH
FRANçAIS
ITALIANO
ENGLISH ESPAÑOL DEUTSCH
FRANçAIS
ITALIANO
4
Vos nouvelles enceintes de haut-parleurs SQ offrent
un son et une qualité Fender®authentiques et
économiques. La série SQ a étéconçue pour être
utilisée comme haut-parleurs principaux en direct
lors de concerts ou pour le renforcement du son dans
de nombreuses situations. Montez une paire de SQ
10, 12 ou 15 sur des trépieds standard en utilisant les
socles SQ ( voir FIG. A ) et profitez pleinement de la
fidélitéde vos enceintes scellées Squier. Les
enceintes SQ sont embellies par leur forme
trapézoïdale et de puissants boumeurs au cadre
métallique et des pilotes de compression
piézoélectriques aigus encensent votre sens
acoustique. En vinyl noir granulérenforcépar des
coins en métal, des pieds permettant un
déplacement simple et un large grillage métallique,
les enceintes SQ sont bien protégées; elles feront
bonne figure lors de vos concerts àvenir et offriront
une qualitéde son incomparable.
Les poignées des enceintes SQ 10 et SQ 12 servent
de panneaux pour les PRISES JACK D’ENTREE
( voir FIG. B ). La PRISE JACK D’ENTREE du SQ 15
est située àl’arrière de l’enceinte ( voir FIG. C ). Tous
les haut-parleurs SQ ont une impédance de 8 Ohms.
Avant de raccorder vos haut-parleurs àdes appareils
électroniques, assurez-vous que le niveau
d’impédance se situe bien dans la plage spécifiée
par le constructeur des appareils. Utilisez les câbles
standard avec prise pour casque de 1/4”pour
connecter les enceintes SQ.
Si vous souhaitez utiliser une plus grande longueur
de câble pour la connexion, le diamètre des câbles
doit également être plus important ( plus leur calibre
est élevé, plus le numéro de jauge est petit ).
Pour les connexions de :
•25 pieds ( 7,60 m ), utilisez un câble de 18
•50 pieds ( 15,20 m ), utilisez un câble de 16
•100 pieds ( 30,50 m ), utilisez un câble de 14
CC
CChh hhrr rraa aacc cctt ttéé éérr rrii iiss sstt ttii iiqq qquu uuee eess ss
SQ15
PR 432
071-01 15-000
80Hz Hz - 20 kHz
150W (RS-426B)
300W ( programme )
600W (pic)
8 Ohm
98 dB, 1W -1M
Ch ssis m tallique 15 pouces
(38,1 cm ), bobine mobile
21/2 pouces ( 6,4 cm)
Pilotes de compression pi zo lec -
triques doubles, membranes
11/2 pouces ( 3,8 cm)
120 dB continu, 126 dB pic
3,5 kHz
5/8 pouces ( 1,6 cm ) en contreplaqu
Prise jack de casque 1/4 de pouce
(0,64cm)
Hauteur :23 pouces 7/8(60.6cm)
Largeur : 18 pouces ( 45,7cm)
Profondeur : 15 pouces 1/4(38,7 cm)
43lb.(19.6kg)
SQ12
PR 433
071-01 12-000
75 Hz - 20 kHz
80 W ( RS-426B )
160 W ( programme )
320 W ( pic)
8 Ohm
98 dB, 1W -1M
Ch ssis m tallique 12 pouces
(30,5 cm )Bobine mobile 1 1/2 pouces
(3,8cm)
Pilotes de compression pi zo lec -
triques doubles, membranes
11/2 pouces ( 3,8 cm)
114 dB continu, 120 dB pic
3,5 kHz
5/8 pouces ( 1,6 cm ) en contreplaqu
Prise jack de casque 1/4 de pouce
(0,64cm)
Hauteur : 207/8 pouces ( 53,0cm)
Largeur : 15 pouces ( 38,1cm)
Profondeur : 121/4 pouces ( 31,1 cm)
27lb.(12,3kg)
SQ10
PR 434
071-01 10-000
85Hz Hz - 20 kHz
6 0 W ( RS-426B )
120W ( programme )
240W (pic)
8 Ohm
94 dB, 1W -1M
Ch ssis m tallique 10 pouces
(25,4 cm )Bobine mobile 1 1/2 pouce
(3,8cm)
Pilote de compression pi zo lectrique,
membrane 1 1/2 pouces ( 3,8cm)
112 dB continu, 1 18 dB pic
4 kHz
5/8 pouces ( 1.6 cm ) en contreplaqu
Prise jack de casque 1/4 de pouce
(0,64cm)
Hauteur : 17 pouces 3/8(44,1cm)
Largeur : 13 pouces ( 33,0cm)
Profondeur : 101/4 pouces ( 26,0 cm)
20lb.(9,1kg)
Les spécifications de produits peuvent changer sans préavis.
TYPE :
NUMERO DE SERIE :
REPONSE EN FREQUENCE :
CAPACITE DE CHARGE :
IMPEDANCE :
SENSIBILITE :
PILOTE BASSE FREQUENCE :
PILOTE HAUTE FREQUENCE :
SORTIE MAX A 1 METRE :
FREQUENCE DE TRANSITION :
ENCEINTE :
CONNEXIONS :
DIMENSIONS :
POIDS :
FIG. C
SQ 15 Prise d’entrée sur
le panneau arrière
IMPEDANCE
8Ω
PROGRAM
300W
PEAK
600W
SERIAL NUMBER
SQ 15
MADE IN MEXICO
FIG. B
SQ10 & SQ 12 Prise d’en-
trée dans la poignée
FIG. A
Socle montésur
pied
SS
SSqq qquu uuii iiee eerr rr®®
®®11
1100 00,, ,, 11 1122 22,, ,, 11 1155 55 LL LLoo oouu uudd ddss sspp ppee eeaa aakk kkee eerr rr EE EEnn nncc ccll lloo ooss ssuu uurr rree eess ss

5
ENGLISH ESPAÑOL DEUTSCH
FRANçAIS
ITALIANO
ENGLISH ESPAÑOL DEUTSCH
FRANçAIS
ITALIANO
Le nuove casse degli altoparlanti SQ producono il
tonoe la qualitàtipici della Fender®, a costi contenuti.
La serie SQ èstata progettata per un uso centrale
per le performance live o per l’amplificazione in una
vasta gamma di situazioni. Basta montare una
coppia di SQ 10, 12 o 15 sui treppiedi standard
usando gli attacchi verticali SQ (ved. FIG. A) per
godere appieno della fedeltàdelle casse a tenuta
degli altoparlanti Squier. La geometria trapezoidale
delle casse ne rinnova l’aspetto, mentre i potenti
woofer a supporto in acciaio e i driver di
compressione piezoelettrici appagano l’orecchio. Le
casse SV, rivestite in tessuto vinilico nero e rinforzate
con angoli in metallo, piedini scorrevoli e griglia
metallica espansa, sono ben protette e forniscono un
ottimo sound e un eccellente design per molte
performance a venire.
L’impugnatura tonda su ogni cassa SQ 10 e SQ 12
serve da pannello JACK DI INGRESSO
(ved. FIG. B). Il JACK DI INGRESSO di SQ 15 si
trova sul retro della cassa (ved. FIG. C). Tutti gli
altoparlanti SQ presentano un’impedenza di 8 Ohm.
Prima di collegare un altoparlante
all’apparecchiatura elettronica, accertarsi che i
requisiti di impedenza rientrino nell’intervallo
specificato dal produttore dell’apparecchiatura. Per
la connessione delle casse SQ, utilizzare cavi
standard per altoparlante con jack telefonici da 1/4 di
pollice.
La connessione con cavi di lunghezza maggiore
richiede cavi piùspessi (a uno spessore maggiore
corrisponde un numero inferiore).
Con connessioni fino a:
•25 piedi (8 metri), usare cavo n. 18
•50 piedi (15 metri), usare cavo n. 16
•100 piedi (30 metri), usare cavo n. 14
SS
SSpp ppee eecc ccii iiff ffii iicc cchh hhee ee
SQ15
PR 432
071-01 15-000
80Hz—20kHz
150W (RS-426B)
300W (programma)
600W (max)
8 Ohm
98dB, 1W -1M
telaioacciaio15pollici(38,1cm),
voicecoil21/2pollici(6,4 cm)
Doppio driver di compressione
piezoelettrico, diaframmi
11/2pollici(3,8 cm)
120dB cont., 126dB max
3,5kHz
Truciolareda5/8pollice(1,6 cm)
Jack telefonico da1/4pollice(0,64 cm)
Altezza:237/8pollici(60,6 cm)
Larghezza: 18pollici(45,7 cm)
Profondit: 151/4pollici(38,7 cm)
43libbre(19,6kg)
SQ12
PR 433
071-01 12-000
75Hz—20kHz
8 0 W (RS-426B)
160W (programma)
320W (max)
8 Ohm
95dB, 1W -1M
Telaio acciaio12pollici(30,5cm),
voicecoil11/2pollice(3,8 cm)
Doppio driver di compressione
piezoelettrico, diaframmi
11/2pollici(3,8 cm)
114dB cont., 120dB max
3,5kHz
Truciolareda5/8pollice(1,6 cm)
Jack telefonico da1/4pollice(0,64 cm)
Altezza:207/8pollici(53,0 cm)
Larghezza: 15pollici(38,1 cm)
Profondit: 121/4pollici(31,1 cm)
27libbre(12,3kg)
SQ10
PR 434
071-01 10-000
85Hz—20kHz
6 0 W (RS-426B)
120W (programma)
240W (max)
8 Ohm
94dB, 1W -1M
Telaio acciaio10pollici(25,4cm),
voicecoil11/2pollici(3,8 cm)
Driver di compressione piezoelettrico,
diaframma 1 1/2pollici(3,8 cm)
112dB cont., 1 18dB max
4kHz
Truciolareda5/8pollice(1,6 cm)
Jack telefonico da1/4pollice(0,64 cm)
Altezza:173/8pollici(44,1 cm)
Larghezza: 13pollici(33,0 cm)
Profondit: 101/4pollici(26,0 cm)
20libbre(9,1kg)
Le specifiche dei prodotti sono soggette a modifica senza preavviso.
TIPO:
NUMERO DI PARTE:
RISPOSTA IN FREQUENZA:
GESTIONE ALIMENTAZIONE:
IMPEDENZA:
SENSIBILIT¸:
DRIVER BASSA FREQUENZA:
DRIVER ALTA FREQUENZA:
OUTPUT MASSIMO A 1 METRO:
FREQUENZA DI CROSSOVER:
CASSA:
CONNESSIONI:
DIMENSIONI:
PESO:
FIG. C
Jack di ingresso
pannello posteriore
SQ 15
IMPEDANCE
8Ω
PROGRAM
300W
RS-426B
150W
PEAK
600W
SERIAL NUMBER
SQ 15
MADE IN MEXICO
FIG. B
Jack di ingresso
impugnatura tonda
SQ10 e SQ 12
FIG. A
Attacco supporto
verticale
SS
SSqq qquu uuii iiee eerr rr®®
®®11
1100 00,, ,, 11 1122 22,, ,, 11 1155 55 LL LLoo oouu uudd ddss sspp ppee eeaa aakk kkee eerr rr EE EEnn nncc ccll lloo ooss ssuu uurr rree eess ss

ENGLISH ESPAÑOL DEUTSCH
FRANçAIS
ITALIANO
ENGLISH ESPAÑOL DEUTSCH
FRANçAIS
ITALIANO
6
Die neuen SQ-Lautsprecherboxen bieten original Fender®-
Ton und Qualität zum günstigen Preis. Die SQ-Serie wurde
für die Hauptbeschallung bei Live-Auftritten sowie für
zahlreiche andere Anwendungen entwickelt. Montieren Sie
einfach ein Paar SQ 10-, 12-, oder 15-Lautsprecher mit
Hilfe der Ständermontagegewinde (siehe ABB. A) auf
Standard-Lautsprecherständer, und genießen Sie die volle
Klangtreue Ihrer Squier-Lautsprecherboxen mit ge-
schlossener Bauweise. Die rechteckige Gehäuseform
verleiht den SQ-Boxen ein gepflegtes Äußeres, während
die leistungsstarken Stahlrahmen-Woofer und die
knackigen, piezoelektrischen Compression-Driver für
satten Hörgenußsorgen. Dank der angerauhten
schwarzen Vinyloberfläche, den metallverstärkten Ecken,
Gleitfüßen und breitem Metallgitter sind die SQ-Laut-
sprecherboxen hervorragend geschützt und sorgen viele
Auftritte lang für einen Top-Sound und perfekten Look.
Im Rundgriff am Gehäuse des SQ 10 und SQ 12 wird der
INPUT JACK (siehe FIG. B) angeschlossen. Der SQ 15
INPUT JACK befindet sich auf der Gehäuserückseite
(siehe ABB. C). Alle SQ-Lautsprecher haben eine
Impedanz von 8 Ohm. Vergewissern Sie sich vor dem
Anschließen eines Lautsprechers an elektrische Geräte,
daßdie Impedanzwerte innerhalb des von dem
Gerätehersteller ausgewiesenen Bereichs liegen. Ver-
wenden Sie zum Anschließen der SQ-Lautsprecherboxen
Standardboxenkabel mit 6,4-mm-Klinkensteckern.
Für längere Lautsprecherkabelverbindungen müssen
Kabel mit größerem Durchmesser verwendet werden (je
größer der Durchmesser, desto kleiner die Gauge-Zahl).
Verwenden Sie jeweils folgende Kabeldurchmesser:
•Länge bis 7,6 m: 18 Gauge (1-1,2 mm)
•Länge bis15,2 m: 16 Gauge (1,3-1,5 mm)
•Länge bis 30,4 m: 14 Gauge (1,6-1,7 mm)
TT
TTee eecc cchh hhnn nnii iiss sscc cchh hhee ee DD DDaa aatt ttee eenn nn
SQ15
PR 432
071-01 15-000
80Hz—20 kHz
150 W (RS-426B)
300 W (bei zwei Boxen)
600 W (Max.)
8 Ohm
98dB,1W-1M
15(38,1 cm) Stahlrahmen 2 1/2
(6,4 cm) Schwingspule
Zweifache piezoelektrische
Compression-Driver ,1 1/2(3,8 cm)
Membrane
120 dB Dauerleistung, 126 dB Max.
3,5 kHz
1,6 cm Spanplatte6,4 m m
Klinkenstecker
H he: 60,6cm
Breite:45,7cm
Tiefe:38,7cm
19,6kg
SQ12
PR 433
071-01 12-000
75Hz—20 kHz
80 W (RS-426B)
160 W (bei zwei Boxen)
320 W (Max.)
8 Ohm
95dB,1W-1M
12(30,5 cm) Stahlrahmen 1 1/2
(3,8 cm) Schwingspule
Zweifache piezoelektrische
Compression-Driver ,1 1/2(3,8 cm)
Membrane
114 dB Dauerleistung, 120 dB Max.
3,5 kHz
1,6 cm Spanplatte
6,4 mm Klinkenstecker
H he: 53cm
Breite:38,1cm
Tiefe:31,1cm
2712,3 kg
SQ10
PR 434
071-01 10-000
85Hz—20 kHz
60 W (RS-426B)
120 W (bei zwei Boxen)
240 W (Max.)
8 Ohm
94dB,1W-1M
10(25,4 cm) Stahlrahmen 1 1/2
(3,8 cm) Schwingspule
Piezoelektrischer Compression-
Driver,1 1/2(3,8 cm) Membran
112 dB Dauerleistung, 1 186 dB Max.
4 kHz
1,6 cm Spanplatte
6,4 mm Klinkenstecker
H he: 44,1cm
Breite:33cm
Tiefe:26cm
9,1kg
Die technischen Daten des Produkts können jederzeit ohne vorherige Ankündigung geändert werden.
TYP:
ARTIKELNUMMER:
FREQUENZGANG:
LEISTUNGSAUFNAHME:
IMPEDANZ:
SCHALLDRUCK:
TIEFT NER:
HOCHT NER:
MAX. AUSGANGSLEISTUNG
IN1 METER ABSTAND:
SCHNITTFREQUENZ:
GEH USE:
ANSCHL SSE:
ABMESSUNGEN:
GEWICHT:
ABB. C
SQ 15
Eingangsbuchse
Rückseite
IMPEDANCE
8Ω
PROGRAM
300W
RS-426B
150W
PEAK
600W
SERIAL NUMBER
SQ 15
MADE IN MEXICO
ABB. B
SQ 12
Eingangsbuchse
Rundgriff
ABB. A
Ständermont
agegewinde
SS
SSqq qquu uuii iiee eerr rr®®
®®11
1100 00,, ,, 11 1122 22,, ,, 11 1155 55 LL LLoo oouu uudd ddss sspp ppee eeaa aakk kkee eerr rr EE EEnn nncc ccll lloo ooss ssuu uurr rree eess ss

7
ENGLISH ESPAÑOL DEUTSCH
FRANçAIS
ITALIANO
ENGLISH ESPAÑOL DEUTSCH
FRANçAIS
ITALIANO
IMPEDANCE
8Ω
PROGRAM
300W
RS-426B
150W
PEAK
600W
SERIAL NUMBER
SQ 15
MADE IN MEXICO
SS
SSqq qquu uuii iiee eerr rr®®
®®11
1100 00,, ,, 11 1122 22,, ,, 11 1155 55 LL LLoo oouu uudd ddss sspp ppee eeaa aakk kkee eerr rr EE EEnn nncc ccll lloo ooss ssuu uurr rree eess ss

A PRODUCT OF:
FENDER MUSICAL INSTRUMENTS CORP.
CORONA, CA USA
Fender®and Squier® are registered trademarks of FMIC P/N 056348 REV A
