Stiga Villa 2WD Series User manual

TOSAERBA CON CONDUCENTE A BORDO SEDUTO
SEKAČKA SE SEDÍCÍ OBSLUHOU
HAVETRAKTOR/HAVETRAKTOR MED FRONTKLIPPER (FM)
AUFSITZMÄHER (RASENMÄHER MIT FAHRERSITZ MIT SITZENDEM BENUTZER)
RIDE-ON LAWNMOWER WITH SEATED OPERATOR
CORTADORA DE PASTO CON CONDUCTOR SENTADO
ISTUVA JUHIGA MURUNIITJA
PÄÄLTÄAJETTAVA RUOHONLEIKKURI
TONDEUSE À GAZON À CONDUCTEUR ASSIS
SJEDEĆA KOSILICA TRAVE S OPERATEROM
VEZETŐÜLÉSES FŰNYÍRÓGÉP
BALNINĖ VEJAPJOVĖ SU SĖDINČIU OPERATORIUMI
SĒŽOT VADĀMA ZĀLIENU PĻAUJMAŠĪNA
GRASMAAIER MET ZITTENDE BEDIENER
SITTEGRESSKLIPPER
KOSIARKA Z OPERATOREM JADĄCYM, W POZYCJI SIEDZĄCEJ NA MASZYNIE
CORTA-RELVAS PARA OPERADOR SENTADO
ЕЗДОВАЯ КОСИЛКА С СИДЕНЬЕМ
TRAKTORSKA KOSILNICA
ÅKGRÄSKLIPPARE OCH FRÄMRE KLIPPNING (FM)
MANUALE DI ISTRUZIONI.................................IT
INSTRUKTIONSMANUAL.................................CS
INSTRUKTIONSMANUAL.................................DA
GEBRAUCHSANWEISUNG .............................DE
INSTRUCTION MANUAL.................................. EN
USO Y MANTENIMIENT....................................ES
KASUTUSJUHEND.............................................. ET
KÄYTTÖOPAS ...........................................................FI
MANUEL D’UTILISATION.................................. FR
PRIRUČNIK ZA UPORABU .............................. HR
HASZNÁLATI UTASÍTÁS....................................HU
VARTOJIMO INSTRUKCIJA...............................LT
OPERATORA ROKASGRÅMATA.......................LV
GEBRUIKERSHANDLEIDINGNL....................NL
BRUKSANVISNING -VEDLIKEHOLD.........NO
INSTRUKCJE OBSŁUGI......................................PL
MANUAL DE USO ................................................ PT
РУKОВОДСТВО ПО ЭKСПЛУАТАЦИИ.....RU
PRIROČNIK Z NAVODILI ................................... SL
BRUKSANVISNING OCH UNDERHÅLL..... SV
171501262/9 11/2019
Villa series 2WD
Villa 12
Villa 13
Villa 13 HST
Villa 14 HST
Villa 16 HST
Type V 301

A
B
C
D
2
L
FG E
C
A
M N I
H
O
B
D
Type :
WA
L
dB
s/n
Art.N.
4
kW - /min
kg

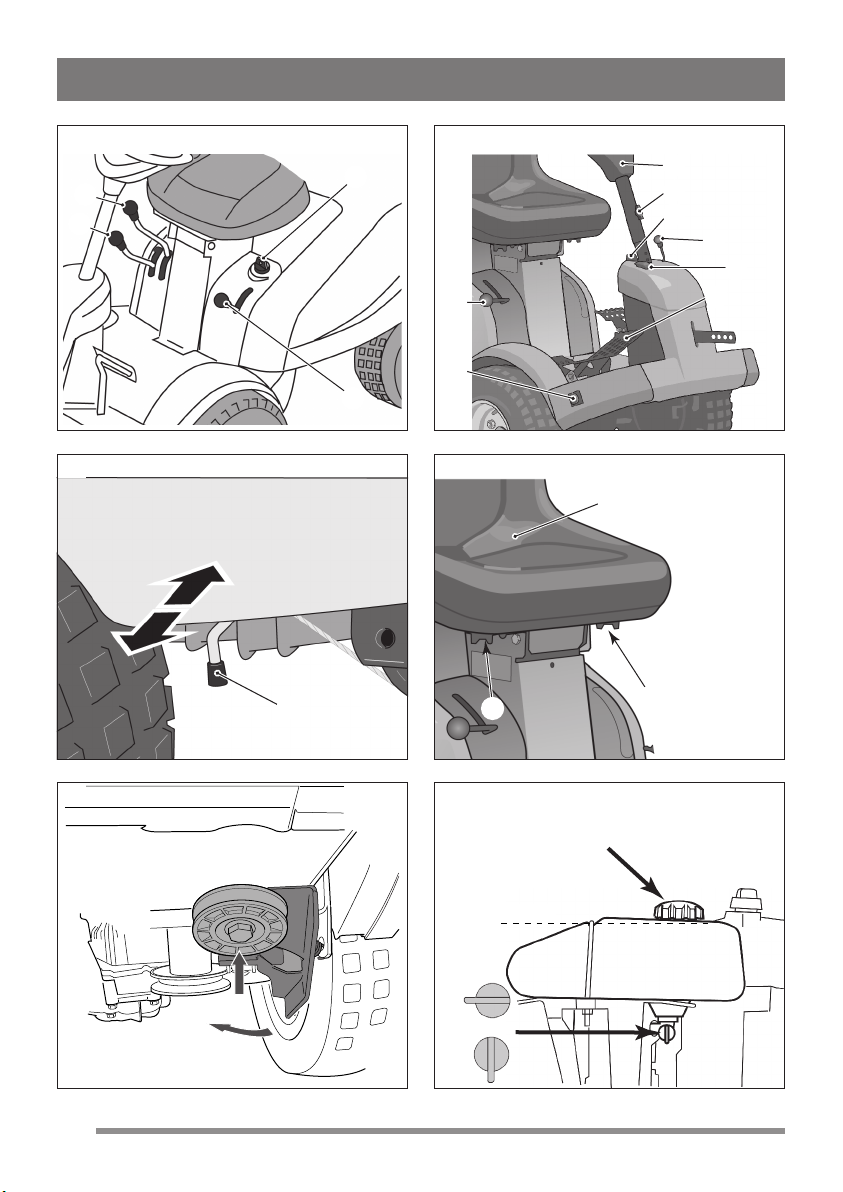

5
6
21
7 8 9
10
3
1
I

AB
C
DGG
F
EE
H
I
J
K
L
MNO
P
Q
R
3
4
A
B
C
D
E
max xxx N (xxkg)
max xxx N (xxkg)
II

C
D
B
A
8
A
B
9
E
EHG
S
L
F
G
R
7
A
5E
F
6
O
N
M
10
A
C
B
A1
11
III

[Gear]
A
C
D
B
12
H
C
AE
F
D
B
G
13
A
14
B
A
A
15
16
0
1
17
Max
[Hydrostatic]
[Hydrostatic]
IV

A
B
C
D
E
18
A
B
C
D
19
A
B
C
D
20
[B&S]
V
[STIGA]

23
23
AB
24
A
B
21
1/3
23
A
B
22
VI

[1] Type V 301 V 301
[2] Modello Villa 12 Villa 13
[3] Motore mod. STIGA ST400
(TRE0702)
B&S Power Built
3115 AVS (21R607)
[4] Cilindrata cm3414 344
[5] Trazione 2WD 2WD
[6] Trasmissione [A] Meccanica [A] Meccanica
[7] Potenza kW 7,1 6,29
[8] Giri motore rpm 3200 3200
[9] Impianto elettrico 12 V 12 V
[10] Batteria tipo VLRA VLRA
[11] Carburante [A] Benzina senza piombo
[12] Olio motore tipo SAE 10W-30 SAE 10W-30
[13] Olio motore, classe di servizio [A] SJ o superiore
[14] Capacità serbatoio olio motore l 1,2 1,2
[15] Candela tipo [A] Champion XC12YC o equivalente.
[16] Candela, distanza elettrodi mm 0,75 0,75
[17] Pneumatici, anteriori 16x6.00-8 16x6.00-8
[18] Pneumatici, posteriori 13x5.00-6 13x5.00-6
Pressione pneumatici anteriore bar 0,4 - psi 6 bar 0,4 - psi 6
[19] posteriore bar 1,2 - psi 17 bar 1,2 - psi 17
[20] Altezza di taglio mm
[A] Per l’altezza di taglio, vedere la “Tabella
Dati Tecnici” del manuale dall’Assieme del
dispositivo di taglio
[21] Velocità di avanzamento (indicativa), in marcia avanti km/h 9 9
[22] Velocità di avanzamento (indicativa), in retromarcia km/h 6 6

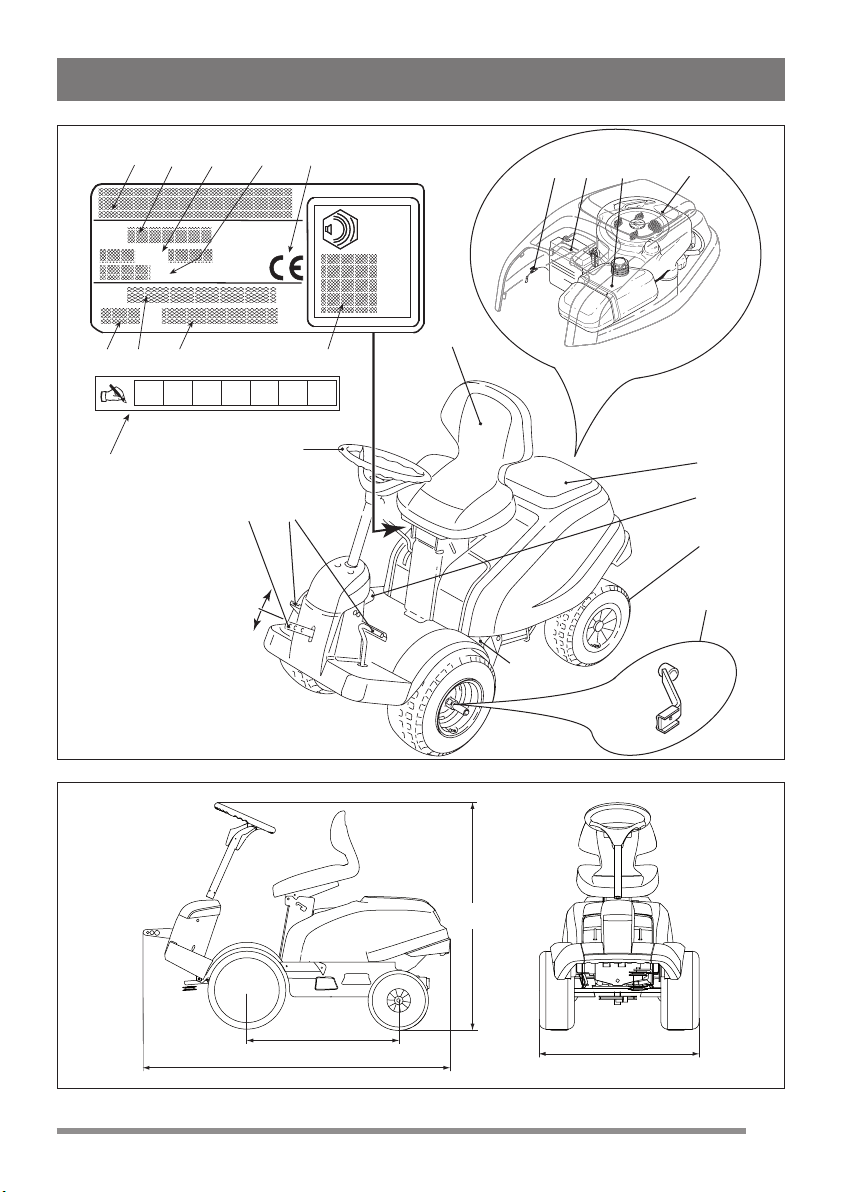

[23] Massa kg 160 ÷ 180
[24] Dimensioni di ingombro Fig. 2
[25] A = Lunghezza mm 1631 1631
[26] B = Passo mm 806 806
[27] C = Altezza mm 1209 1209
[28] D = Larghezza mm 848 848
[29] Livello di potenza sonora misurato dB(A) 99,5 99,5
[30] Incertezza dB(A) 0,75 0,75
[31] Livello di potenza sonora garantito dB(A) 100 100
[32] Livello di pressione sonora dB(A) 86 86
[33] Incertezza dB(A) 0,7 0,7
[34] Valore delle vibrazioni al posto di guida m/s² < 0,9 < 0,9
[35] Incertezza m/s² 0,3 0,3
[36] Valore delle vibrazioni al volante m/s² < 3,2 < 3,2
[37] Incertezza m/s² 0,3 0,3
[38] Regolazione elettrica altezza di taglio - -
VII
IT
ITALIANO
(Istruzioni Originali)
0 TABELLA DATI TECNICI

[1] Type V 301 V 301 V 301
[2] Modello Villa 13 HST Villa 14 HST Villa 16 HST
[3] Motore mod. B&S Power Built
3115 AVS (21R607)
B&S Power Built
3130 AVS (21R807)
B&S Intek
4155 AVS (31R577)
[4] Cilindrata cm3344 344 500
[5] Trazione 2WD 2WD 2WD
[6] Trasmissione [B] Idrostatica [B] Idrostatica [B] Idrostatica
[7] Potenza kW 6,29 7,4 8,82
[8] Giri motore rpm 3200 3200 3200
[9] Impianto elettrico 12 V 12 V 12 V
[10] Batteria tipo VLRA VLRA VLRA
[11] Carburante [A] Benzina senza piombo
[12] Olio motore tipo SAE 10W-30 SAE 10W-30 SAE 10W-30
[13] Olio motore, classe di servizio [A] SJ o superiore
[14] Capacità serbatoio olio motore l 1,2 1,2 1,2
[15] Candela tipo [A] Champion XC12YC o equivalente.
[16] Candela, distanza elettrodi mm 0,75 0,75 0,75
[17] Pneumatici, anteriori 16x6.00-8 16x6.00-8 16x6.00-8
[18] Pneumatici, posteriori 13x5.00-6 13x5.00-6 13x5.00-6
Pressione pneumatici anteriore bar 0,4 - psi 6 bar 0,4 - psi 6 bar 0,4 - psi 6
[19] posteriore bar 1,2 - psi 17 bar 1,2 - psi 17 bar 1,2 - psi 17
[20] Altezza di taglio mm [A] Per l’altezza di taglio, vedere la “Tabella Dati Tecnici” del
manuale dall’Assieme del dispositivo di taglio
[21] Velocità di avanzamento (indicativa),
in marcia avanti km/h 9 9 9
[22] Velocità di avanzamento (indicativa),
in retromarcia km/h 6 6 6
[23] Massa kg 160 ÷ 180
[24] Dimensioni di ingombro Fig. 2
[25] A = Lunghezza mm 1631 1631 1631
[26] B = Passo mm 806 806 806
[27] C = Altezza mm 1209 1209 1209
[28] D = Larghezza mm 848 848 848
[29] Livello di potenza sonora misurato dB(A) 99,5 99,5 99,5
[30] Incertezza dB(A) 0,75 0,75 0,75
[31] Livello di potenza sonora garantito dB(A) 100 100 100
[32] Livello di pressione sonora dB(A) 86 86 86
[33] Incertezza dB(A) 0,7 0,7 0,7
[34] Valore delle vibrazioni al posto di guida m/s² < 0,9 < 0,9 < 0,9
[35] Incertezza m/s² 0,3 0,3 0,3
[36] Valore delle vibrazioni al volante m/s² < 3,2 < 3,2 < 3,2
[37] Incertezza m/s² 0,3 0,3 0,3
[38] Regolazione elettrica altezza di taglio - - √
IT ITALIANO (Istruzioni Originali)
0 TABELLA DATI TECNICI
VIII

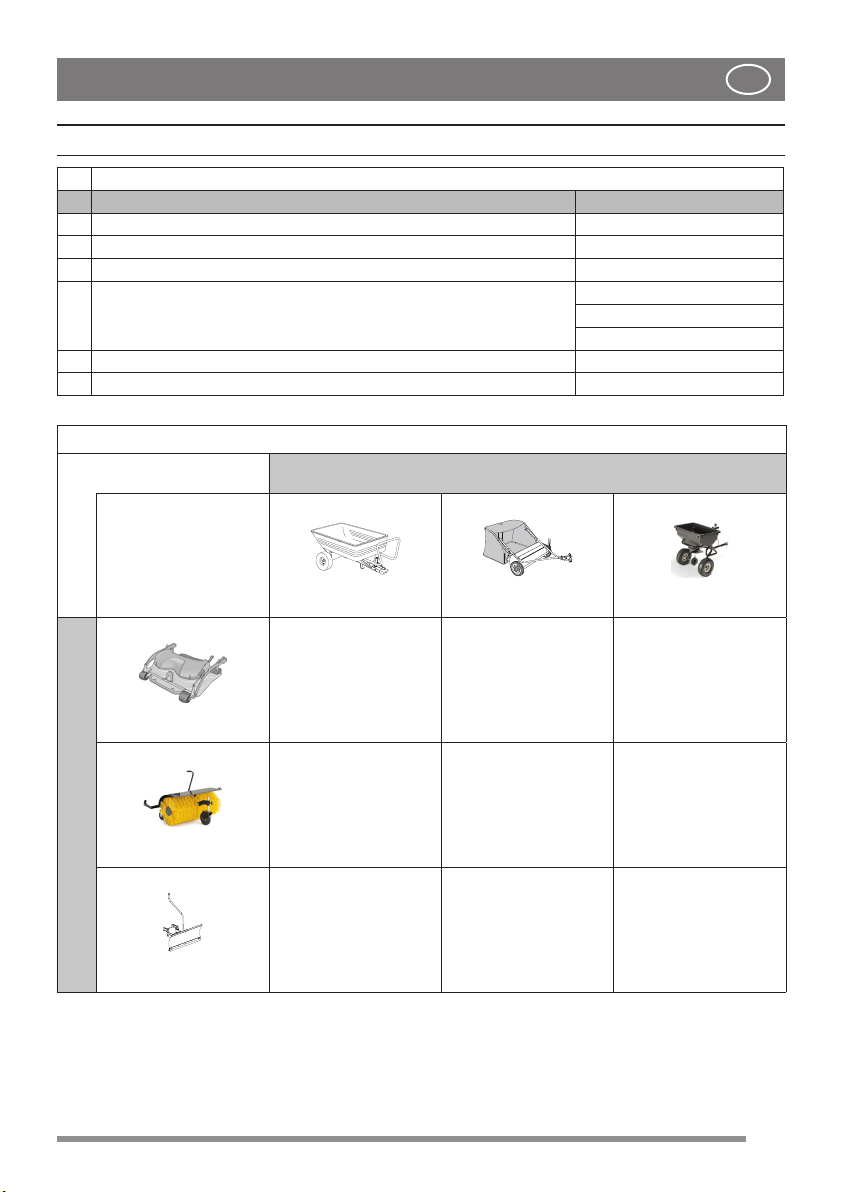

[39] ACCESSORI A RICHIESTA
[40] Descrizione Type
[41] Rimorchio 45-03453-997 / ST-1405
[42] Raccogli foglie e erba 45-03313-997
[43] Fertilizzatore 45-03153-997
[44] Assieme del dispositivo di taglio
85C
95CV
95CV E
[45] Spazzatrice frontale PVA101
[46] Spalaneve a lama ST-1411
[47] TABELLA PER LA CORRETTA COMBINAZIONE DEGLI ACCESSORI
[48] ACCESSORI POSTERIORI
Accessorio
[50]
[40] [41] [42]
[49] ACCESSORI FRONTALI
[43]
  
[44]
- - 
[45]
- - 
IT
ITALIANO
(Istruzioni Originali)
0 TABELLA DATI TECNICI
IX

[1] Typ
[2] Model
[3] Motor
[4] Objem motoru
[5] Trakce
[6] Převodový
[A] mechanika
[B] hydrostatika
[7] Výkon
[8] Otáčky motoru
[9] Elektrický systém
[10] Akumulátor
[11] Palivo
[A] Bezolovnatý benzín
[12] Motorový olej
[13] Motorový olej, provozní třída
[A] SJ nebo vyšší
[14] Kapacita nádrže motorového oleje
[15] Svíčka
[A] Champion XC12YC nebo ekvivalentní typ
[16] Svíčka, vzdálenost elektrod
[17] Přední pneumatiky
[18] Zadní pneumatiky
[19] Tlak v pneumatikách přední pneumatikách
zadní pneumatiky
[20] Výška sekání
[A]
Informace o výšce sekání naleznete v části “Tabulka
technických údajů” manuálu "jednotky sekací
jednotky"
[21] Rychlost postupu (indikativní) při postupu napřed
[22] Rychlost postupu (indikativní) při couvání
[23] Hmotnost
[24] Rozměry stroje;
[25] A = Délka
[26] B = Krok
[27] C = Výška
[28] D = Šířka
[29] Naměřená hladina akustického výkonu
[30] Nejistá
[31] Garantovaná hladina akustického výkonu
[32] Hladina akustického tlaku
[33] Nejistá
[34] Hodnota vibrací na místě řidiče
[35] Nejistá
[36] Hodnota vibrací u volantu
[37] Nejistá
[38] Elektrické nastavení výšky sekání
[39] PŘÍSLUŠENSTVÍ NA POŽÁDANÍ
[40] Popis
[41] Přívěs
[42] Sběrač listí a trávy
[43] Rozmetadlo hnojiv
[44] Sekací jednotka
[45] Přední zametací zařízení
[46] Sněhová radlice
[47] TABULKA PRO SPRÁVNOU KOMBINACI
PŘÍSLUŠENSTVÍ
[48] ZADNÍ PŘÍSLUŠENSTVÍ
[49] FŘEDNÍ PŘÍSLUŠENSTVÍ
[50] Příslušenství

CS ČESKY (Překlad původních pokynů)
X

[1] Type
[2] Model
[3] Motor
[4] Cylindervolumen
[5] Antrieb
[6] Transmissions
[A] mekanisk
[B] hydrostatisk
[7] Eekt
[8] Motoromdrejninger
[9] Elektrisk anlæg
[10] Batteri
[11] Brændstof
[A] Blyfri benzin
[12] Motorolie
[13] Motorolie, klassicering
[A] SJ eller højere
[14] Motorolietankens rumfang
[15] Tændrør
[A] Champion XC12YC oder gleichwertig
[16] Tændrør, elektrodeafstand
[17] Dæk, forhjul
[18] Dæk, baghjul
[19] Dæktryk forhjul
baghjul
[20] Schnitthöhe
[A]
Indhent oplysninger om klippehøjden i “Tabel over
tekniske specikationer” i vejledningen “klippeag-
gregat”
[21] Fremføringshastighed (vejledende), i fremgear
[22] Fremføringshastighed (vejledende), i bakgear
[23] Vægt
[24] Pladskrav
[25] A = Længde
[26] B = Akselafstand
[27] C = Højde
[28] D = Bredde
[29] Målt lydeektniveau
[30] Usikkerhed
[31] Garanteret lydeektniveau
[32] Lydtrykniveau
[33] Usikkerhed
[34] Vibrationsværdi ved førerpladsen
[35] Usikkerhed
[36] Vibrationsværdi ved rattet
[37] Usikkerhed
[38] Elektrische Schnitthöheneinstellung
[39] EKSTRAUDSTYR
[40] Beskrivelse
[41] Anhænger
[42] Blad- og græsindsamler
[43] Gødningsspreder
[44] Klippeaggregat
[45] Frontmonteret fejemaskine
[46] Sneplov med klinge
[47] TABEL OVER UDSTYRETS KORREKTE KOMBI-
NATION
[48] BAGMONTERET TILBEHØR
[49] FORMONTERET TILBEHØR
[50] Tilbehør
0 TABEL OVER TEKNISKE SPECIFIKATIONER
DA
DANSK
(Oversættelse af de originale anvisninger)
XI

[1] Typ
[2] Modell
[3] Motor
[4] Hubraum
[5] Antrieb
[6] Getriebe
[A] mechanisch
[B] hydrostatisch
[7] Leistung
[8] Motordrehzahl
[9] Elektrische Anlage
[10] Batterie
[11] Kraftsto
[A] Bleifreies Benzin
[12] Motoröl
[13] Motoröl, Betriebsklasse
[A] SJ oder höher
[14] Inhalt Motorölbehälter,
[15] Zündkerze
[A] Champion XC12YC oder gleichwertig
[16] Zündkerze, Elektrodenabstand
[17] Bereifung, vorn
[18] Bereifung, hinten
[19] Reifendruck vorn
hinten
[20] Schnitthöhe
[A]
Für die Schnitthöhe siehe "Übersicht der tech-
nischen Daten" in der Anleitung "Baugruppe
Mähwerk"
[21] Fahrgeschwindigkeit (ca.), vorwärts
[22] Fahrgeschwindigkeit (ca.), rückwärts
[23] Gewicht
[24] Abmessungen
[25] A = Länge
[26] B = Radstand
[27] C = Höhe
[28] D = Breite
[29] Gemessener Schallleistungspegel
[30] Messunsicherheit
[31] Garantierter Schallleistungspegel
[32] Schalldruckpegel
[33] Messunsicherheit
[34] Vibrationen am Fahrersitz
[35] Messunsicherheit
[36] Vibrationen am Lenkrad
[37] Messunsicherheit
[38] Elektrische Schnitthöheneinstellung
[39] SONDERZUBEHÖR
[40] Beschreibung:
[41] Anhänger
[42] Laub- und Grassammler
[43] Dungstreuer
[44] Baugruppe Mähwerk
[45] Kehrvorsatz
[46] Schneepug
[47] ÜBERSICHT FÜR DIE KORREKTE ZUBEHÖR-
KOMBINATION
[48] HECKSEITIGES ZUBEHÖR
[49] FRONTSEITIGES ZUBEHÖR
[50] Zubehör
0 ÜBERSICHT DER TECHNISCHEN DATEN
DE DEUTSCH (Übersetzung der Originalanleitung)
XII

[1] Type
[2] Model
[3] Engine
[4] Engine displacement
[5] Traction
[6] Transmission
[A] mechanical
[B] hydrostatic
[7] Power
[8] Engine revs
[9] Electrical System
[10] Battery
[11] Fuel
[A] Unleaded petrol
[12] Engine oil
[13] Engine oil, service category
[A] SJ or higher
[14] Engine oil tank capacity
[15] Spark plug
[A] Champion XC12YC or equivalent
[16] Spark gap
[17] Tyres, front
[18] Tyres, rear
[19] Tyre pressure front
rear
[20] Cutting height
[A] For the cutting height, please refer to the "Technical
Data Table" in the cutting device assy manual.
[21] Forward travel speed (indicative)
[22] Reverse travel speed (indicative)
[23] Weight
[24] Overall dimensions
[25] A = Length
[26] B = Pitch
[27] C = Height
[28] D = Width
[29] Measured sound power level
[30] Uncertainty
[31] Guaranteed sound power level
[32] Sound pressure level
[33] Uncertainty
[34] Vibration value in the driver's seat
[35] Uncertainty
[36] Vibration value in the steering wheel
[37] Uncertainty
[38] Cutting height electric adjustment
[39] ACCESSORIES AVAILABLE ON REQUEST
[40] Description
[41] Trailer
[42] Grass and leaf collector
[43] Fertilizer spreader
[44] Cutting device assy
[45] Front sweeper
[46] Blade type snow plough
[47] TABLE FOR CORRECT ACCESSORY COMBINA-
TIONS
[48] REAR ACCESSORIES
[49] FRONT ACCESSORIES
[50] Accessory
0 TECHNICAL DATA TABLE
EN
ENGLISH
(Translation of the Original Instructions)
XIII

[1] Tipo
[2] Modelo
[3] Motor
[4] Cilindrada
[5] Tracción
[6] transmisión
[A] mecánica
[B] hidrostática
[7] Potencia
[8] Revoluciones del motor
[9] Sistema eléctrico
[10] Batería
[11] Carburante
[A] Gasolina sin plomo
[12] Aceite motor
[13] Aceite motor, tipo de servicio
[A] SJ o superior
[14] Capacidad del depósito de aceite del motor
[15] Bujía
[A] Champion XC12YC o equivalente
[16] Bujía, distancia electrodos
[17] Neumáticos delanteros
[18] Neumáticos traseros
[19] Presión de neumáticos delantera
trasera
[20] Altura de corte
[A]
Para más información sobre la altura de corte, con-
sulte la “Tabla de Datos Técnicos” del manual “grupo
del dispositivo de corte”
[21] Velocidad de avance (indicativa) con marcha
adelante
[22] Velocidad de avance (indicativa) con marcha atrás
[23] Peso
[24] Dimensiones
[25] A = Longitud
[26] B = Paso
[27] C = Altura
[28] D = Anchura
[29] Nivel de potencia sonora medido
[30] Incertidumbre
[31] Nivel de potencia sonora garantizado
[32] Nivel de presión sonora
[33] Incertidumbre
[34] Valor de las vibraciones en el puesto de conducción
[35] Incertidumbre
[36] Valor de vibraciones en el volante
[37] Incertidumbre
[38] Altura de corte regulable eléctricamente
[39] ACCESORIOS BAJO PEDIDO
[40] Descripción
[41] Remolque
[42] Recoge hojas e hierba
[43] Fertilizador
[44] Grupo del dispositivo de corte
[45] Quitanieves frontal
[46] Quitanieves de cuchilla
[47] TABLA PARA COMBINAR ACCESORIOS
[48] ACCESORIOS TRASEROS
[49] ACCESORIOS FRONTALES
[50] Accesorio
0 TABLA DE DATOS TÉCNICOS
ES ESPAÑOL (Traducción de las instrucciones originales)
XIV

[1] Tüüp
[2] Mudel
[3] Mootor
[4] Silindrid
[5] Vedu
[6] Ülekande
[A] mehaaniline
[B] hüdrostaatiline
[7] Võimsus
[8] Mootori pöörete arv
[9] Elektriseade
[10] Aku
[11] Kütus
[A] Pliivaba bensiin
[12] Mootoriõli
[13] Mootoriõli, teenindusklass
[A] SJ ja parem
[14] Mootori õlipaagi maht,
[15] Küünal
[A] Champion XC12YC või samaväärne
[16] Küünal, elektroodide vahemaa
[17] Esirehvid
[18] Tagarehvid
[19] Rehvirõhk ees
taga
[20] Niitmiskõrgus
[A] Niitmiskõrgust vaata niitmisseadme juhendis tabelist
"Tehnilised andmed"
[21] Liikumiskiirus (indikatiivne), edasikäigul
[22] Liikumiskiirus (indikatiivne), tagasikäigul
[23] mass
[24] gabariidid
[25] A=pikkus
[26] B=samm
[27] C=kõrgus
[28] D=laius
[29] Helivõimsuse mõõdetav tase
[30] Määramatus
[31] Helivõimsuse kindel tase
[32] Helirõhu tase
[33] Määramatus
[34] Vibratsioonid juhikohal
[35] Määramatus
[36] Vibratsioonid roolil
[37] Määramatus
[38] Niitmiskõrguse elektriline reguleerimine
[39] TELLIMUSEL LISATARVIKUD
[40] Kirjeldus
[41] Treiler
[42] Lehtede ja rohu koguja
[43] Väetaja
[44] Niitmisseade
[45] Eesmine koristusseade
[46] Lumesahk
[47] TARVIKUTE ÕIGE KOMBINEERIMISE TABEL
[48] TAGUMISED TARVIKUD
[49] EESMISED TARVIKUD
[50] Tarvik
0 TEHNILISTE ANDMETE TABEL
ET
EESTI
(Originaaljuhendi tõlge)
XV

[1] Tyyppi
[2] Malli
[3] Moottori
[4] Sylinteritilavuus
[5] Veto
[6] Vaihteisto
[A] MEKAANINEN
[B] HYDROSTAATTINEN
[7] Teho
[8] Moottorin kierrosluku
[9] Sähkölaitteisto
[10] Akku
[11] Polttoneste
[A] Lyijytön bensiini
[12] Moottoriöljy
[13] Moottoriöljy, luokitus
[A] SJ tai suurempi
[14] Moottorin öljysäiliön tilavuus,
[15] Sytytystulppa
[A] Champion XC12YC tai vastaava
[16] Sytytystulppa, elektrodien välinen etäisyys
[17] Eturenkaat
[18] Takarenkaat
[19] Renkaiden paine etu
taka
[20] Leikkuukorkeus
[A] Katso tietoja leikkuukorkeudesta leikkuulaiteoppaan
teknisten tietojen taulukosta.
[21] Etenemisnopeus (suuntaa-antava), eteenpäin
mentäessä
[22] Etenemisnopeus (suuntaa-antava), peruutettaessa
[23] Massa
[24] Mitat
[25] A = pituus
[26] B = akseliväli
[27] C = korkeus
[28] D = leveys
[29] Mitattu äänitehotaso
[30] Epävarmuus
[31] Taattu äänitehotaso
[32] Äänenpainetaso
[33] Epävarmuus
[34] Värinäarvo ajajan paikalla
[35] Epävarmuus
[36] Värinäarvo ohjauspyörään
[37] Epävarmuus
[38] Leikkuukorkeuden sähköinen säätö
[39] TILATTAVAT LISÄVARUSTEET
[40] Kuvaus
[41] Perävaunu
[42] Ruoho -ja lehtikerääjä
[43] Lannoitin
[44] Leikkuulaiteyksikkö
[45] Etuharjalaite
[46] Lumiaura
[47] LISÄVARUSTEIDEN OIKEAOPPISEN YHDISTELYN
TAULUKKO
[48] TAKAVARUSTE
[49] ETUVARUSTE
[50] Lisävaruste
0 TEKNISTEN TIETOJEN TAULUKKO
FI SUOMI (Alkuperäisten ohjeiden käännös)
XVI

[1] Type
[2] Modèle
[3] Moteur
[4] Cylindrée
[5] Traction
[6] transmission
[A] mécanique
[B] hydrostatique
[7] Puissance
[8] Tours moteur
[9] Installation électrique
[10] Batterie
[11] Carburant
[A] Essence sans plomb
[12] Huile moteur
[13] Huile moteur, classe de service
[A] SJ ou supérieure
[14] Capacité du réservoir huile moteur,
[15] Bougie
[A] Champion XC12YC ou équivalente
[16] Bougie, distance des électrodes
[17] Pneus, avant
[18] Pneus, arrière
[19] Pression des pneus avant
arrière
[20] Hauteur de coupe
[A]
Pour la hauteur de coupe, voir le « Tableau Données
Techniques » du manuel « ensemble du dispositif
de coupe »
[21] Vitesse d'avancement (indicative), en marche avant
[22] Vitesse d'avancement (indicative), en marche
arrière
[23] Masse
[24] Dimensions d'encombrement
[25] A = Longueur
[26] B = Pas
[27] C = Hauteur
[28] D = Largeur
[29] Niveau de puissance sonore mesuré
[30] Incertitude
[31] Niveau de puissance sonore garanti
[32] Niveau de pression sonore
[33] Incertitude
[34] Valeur des vibrations au poste de conduite
[35] Incertitude
[36] Valeur des vibrations au volant
[37] Incertitude
[38] Réglage électrique de la hauteur de coupe
[39] ACCESSOIRES SUR DEMANDE
[40] Description
[41] Remorque
[42] Ramasse feuilles et herbe
[43] Fertiliseur
[44] Ensemble du dispositif de coupe
[45] Balayeuse frontale
[46] Chasse-neige à lame
[47] TABLEAU POUR LA CORRECTE COMBINAISON
DES ACCESSOIRES
[48] ACCESSOIRES ARRIÈRE
[49] ACCESSOIRES FRONTAUX
[50] Accessoire
0 TABLEAU DONNÉES TECHNIQUES
FR
FRANÇAIS
(Traduction des Instructions Originales)
XVII

[1] Tip
[2] Model
[3] Motor
[4] Obujam
[5] Trakcija
[6] menjač
[A] mehanički
[B] hidrostatički
[7] Snaga
[8] Broj okretaja motora
[9] Električni sustav
[10] Baterija
[11] Gorivo
[A] Bezolovni benzin
[12] Motorno ulje
[13] Klasa motornog ulja
[A] SJ ili više
[14] Kapacitet spremnika motornog ulja
[15] Svjećica
[A] Champion XC12YC ili slično
[16] Svjećica, razmak elektroda
[17] Prijednje pneumatiike
[18] Stražnje pneumatiike
[19] Tlak guma prednje
zadnje
[20] Visina rezanja
[A] Za visinu rezanja pogledajte Tablicu s tehničkim
podacima" u priručniku za "rezno kućište"
[21] Brzina hoda (indikativna) prema naprijed
[22] Brzina hoda (indikativna) prema nazad
[23] Masa
[24] Dimenzije
[25] A = Dužina
[26] B = Hod
[27] C = Visina
[28] D = Širina
[29] Izmerena razina zvučne snage
[30] Neizvjesnost
[31] Garantovana razina zvučne snage
[32] Razina zvučnog tlaka
[33] Neizvesnost
[34] Vrijednost vibracija na vozačevom mjestu
[35] Neizvjesnost
[36] Vrijednost vibracija na upravljaču
[37] Neizvjesnost
[38] Električno podešavanje visine rezanja
[39] DODATNI PRIBOR NA UPIT
[40] Opis
[41] Prikolica
[42] Uređaj za skupljanje lišća i trave
[43] Uređaj za gnojenje
[44] Rezno kućište
[45] Prednji čistač snijega
[46] Čistač snijega sa sječivima
[47] TABLICA ZA PRAVILNO KOMBINIRANJE DODAT-
NOG PRIBORA
[48] ZADNJI DODATNI PRIBOG
[49] PREDNJI DODATNI PRIBOG
[50] Pribor

HR HRVATSKI (Prijevod originalnih uputa)
XVIII
