HSE 42, HSE 52
deutsch
1
{Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der
Vervielfältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen.
Inhaltsverzeichnis
Verehrte Kundin, lieber Kunde,
vielen Dank, dass Sie sich für ein
Qualitätserzeugnis der Firma STIHL
entschieden haben.
Dieses Produkt wurde mit modernen
Fertigungsverfahren und
umfangreichen
Qualitätssicherungsmaßnahmen
hergestellt. Wir sind bemüht alles zu tun,
damit Sie mit diesem Gerät zufrieden
sind und problemlos damit arbeiten
können.
Wenn Sie Fragen zu Ihrem Gerät
haben, wenden Sie sich bitte an Ihren
Händler oder direkt an unsere
Vertriebsgesellschaft.
Ihr
Dr. Nikolas Stihl
Zu dieser Gebrauchsanleitung 2
Sicherheitshinweise und
Arbeitstechnik 2
Anwendung 7
Gerät elektrisch anschließen 8
Gerät einschalten 9
Gerät ausschalten 9
Gerät aufbewahren 9
Schneidmesser schärfen 10
Wartungs- und Pflegehinweise 11
Verschleiß minimieren und
Schäden vermeiden 12
Wichtige Bauteile 13
Technische Daten 14
Sonderzubehör 15
Reparaturhinweise 15
Entsorgung 16
EG Konformitätserklärung 16
Anschriften 17
Qualitäts-Zertifikat 17
Allgemeine Sicherheitshinweise für
Elektrowerkzeuge 18

HSE 42, HSE 52
deutsch
2
Bildsymbole
Sämtliche Bildsymbole, die auf dem
Gerät angebracht sind, sind in dieser
Gebrauchsanleitung erklärt.
Kennzeichnung von Textabschnitten
WARNUNG
Warnung vor Unfall- und
Verletzungsgefahr für Personen sowie
vor schwerwiegenden Sachschäden.
HINWEIS
Warnung vor Beschädigung des
Gerätes oder einzelner Bauteile.
Technische Weiterentwicklung
STIHL arbeitet ständig an der
Weiterentwicklung sämtlicher
Maschinen und Geräte; Änderungen
des Lieferumfanges in Form, Technik
und Ausstattung müssen wir uns
deshalb vorbehalten.
Aus Angaben und Abbildungen dieser
Gebrauchsanleitung können deshalb
keine Ansprüche abgeleitet werden.
Länderbezogene
Sicherheitsvorschriften, z. B. von
Berufsgenossenschaften, Sozialkassen,
Behörden für Arbeitsschutz und
anderen beachten.
Wer zum ersten Mal mit dem Gerät
arbeitet: Vom Verkäufer oder von einem
anderen Fachkundigen erklären lassen,
wie man damit sicher umgeht – oder an
einem Fachlehrgang teilnehmen.
Minderjährige dürfen nicht mit dem
Gerät arbeiten – ausgenommen
Jugendliche über 16 Jahre, die unter
Aufsicht ausgebildet werden.
Kinder, Tiere und Zuschauer fernhalten.
Wird das Gerät nicht benutzt, ist es so
abzustellen, dass niemand gefährdet
wird. Gerät vor unbefugtem Zugriff
sichern.
Der Benutzer ist verantwortlich für
Unfälle oder Gefahren, die gegenüber
anderen Personen oder deren Eigentum
auftreten.
Gerät nur an Personen weitergeben
oder ausleihen, die mit diesem Modell
und seiner Handhabung vertraut sind –
stets die Gebrauchsanleitung mitgeben.
Der Einsatz Schall emittierender Geräte
kann durch nationale wie auch örtliche,
lokale Vorschriften zeitlich begrenzt
sein.
Wer mit dem Gerät arbeitet, muss
ausgeruht, gesund und in guter
Verfassung sein.
Wer sich aus gesundheitlichen Gründen
nicht anstrengen darf, sollte seinen Arzt
fragen, ob die Arbeit mit einem Gerät
möglich ist.
Nach der Einnahme von Alkohol,
Medikamenten, die das
Reaktionsvermögen beeinträchtigen
oder Drogen darf nicht mit dem Gerät
gearbeitet werden.
Gerät nur zum Schneiden von Hecken,
Sträuchern, Büschen, Gestrüpp und
dergleichen verwenden.
Der Einsatz des Geräts für andere
Zwecke ist nicht zulässig und kann zu
Unfällen oder Schäden am Gerät führen.
Vor allen Arbeiten am Gerät –
Netzstecker aus der Steckdose ziehen –
Unfallgefahr!
Zu dieser
Gebrauchsanleitung Sicherheitshinweise und Arbeitstechnik
Besondere Sicherheits-
maßnahmen sind beim
Arbeiten mit diesem
Gerät nötig, weil die
Schneidmesser sehr
scharf sind und weil mit
elektrischem Strom gear-
beitet wird.
Die gesamte Gebrauchs-
anleitung vor der ersten
Inbetriebnahme aufmerk-
sam lesen und für
späteren Gebrauch
sicher aufbewahren.
Nichtbeachten der
Gebrauchsanleitung
kann lebensgefährlich
sein.

HSE 42, HSE 52
deutsch
3
Netzstecker nicht durch Ziehen an der
Anschlussleitung aus der Steckdose
ziehen, sondern immer am Netzstecker
anfassen.
Ungeeignete Verlängerungsleitungen
können gefährlich sein.
Bei Verlängerungsleitungen müssen die
Mindestquerschnitte der einzelnen
Leitungen beachtet werden (siehe
"Gerät elektrisch anschließen").
Stecker und Kupplung der
Verlängerungsleitung müssen
wasserdicht sein oder so verlegt
werden, dass sie nicht mit Wasser in
Berührung kommen können.
Nur solche Schneidmesser oder
Zubehöre anbauen, die von STIHL für
dieses Gerät zugelassen sind oder
technisch gleichartige Teile. Bei Fragen
dazu an einen Fachhändler wenden.
Nur hochwertige Werkzeuge oder
Zubehöre verwenden. Ansonsten kann
die Gefahr von Unfällen oder Schäden
am Gerät bestehen.
STIHL empfiehlt STIHL Original-
Werkzeuge und Zubehör zu verwenden.
Diese sind in ihren Eigenschaften
optimal auf das Produkt und die
Anforderungen des Benutzers
abgestimmt.
Keine Änderungen am Gerät
vornehmen – die Sicherheit kann
dadurch gefährdet werden. Für
Personen- und Sachschäden, die bei
der Verwendung nicht zugelassener
Anbaugeräte auftreten, schließt STIHL
jede Haftung aus.
Zur Reinigung des Gerätes keine
Hochdruckreiniger verwenden. Der
harte Wasserstrahl kann Teile des
Gerätes beschädigen.
Gerät nicht mit Wasser abspritzen.
Bekleidung und Ausrüstung
Vorschriftsmäßige Bekleidung und
Ausrüstung tragen.
Keine Kleidung tragen, die sich in Holz,
Gestrüpp oder sich bewegenden Teilen
des Gerätes verfangen kann. Auch
keinen Schal, keine Krawatte und
keinen Schmuck. Lange Haare
zusammenbinden und sichern
(Kopftuch, Mütze, Helm etc.).
"Persönlicher" Schallschutz wird
empfohlen – z. B. Gehörschutzkapseln.
STIHL bietet ein umfangreiches
Programm an persönlicher
Schutzausstattung an.
Gerät transportieren
Immer Gerät ausschalten und
Netzstecker des Gerätes ziehen –
Messerschutz anbringen auch beim
Transport über kurze Strecken.
Gerät am Griff tragen – Schneidmesser
nach hinten.
In Fahrzeugen: Gerät gegen Umkippen
und Beschädigung sichern.
Vor der Arbeit
Gerät auf betriebssicheren Zustand
überprüfen – entsprechende Kapitel in
der Gebrauchsanleitung beachten:
–Spannung und Frequenz des
Gerätes (siehe Typenschild)
müssen mit Spannung und
Frequenz des Netzes
übereinstimmen
–Anschlussleitung, Netzstecker und
Verlängerungsleitung auf
Beschädigungen prüfen.
Beschädigte Leitungen,
Kupplungen und Stecker oder den
Vorschriften nicht entsprechende
Anschlussleitungen dürfen nicht
verwendet werden
Die Kleidung muss
zweckmäßig sein und
darf nicht behindern. Eng
anliegende Kleidung –
Kombianzug, kein
Arbeitsmantel.
Feste Schuhe mit griffi-
ger, rutschfester Sohle
tragen.
Schutzbrille tragen.
Feste Handschuhe
tragen.
9930BA000 KN

HSE 42, HSE 52
deutsch
4
–Steckdosen von
Verlängerungsleitungen müssen
spritzwassergeschützt sein
–Anschlussleitung so verlegen und
kennzeichnen, dass sie nicht
beschädigt und niemand gefährdet
werden kann – Stolpergefahr
vermeiden
–Schalthebelsperre, Schalthebel und
Schaltbügel müssen leichtgängig
sein – Schalthebelsperre,
Schalthebel und Schaltbügel
müssen nach Loslassen in die
Ausgangsposition zurückgehen
–Schneidmesser in einwandfreiem
Zustand (sauber, leichtgängig und
nicht verformt), fester Sitz, korrekte
Montage, nachgeschärft und mit
dem STIHL Harzlöser
(Schmiermittel) gut eingesprüht
–Schnittschutz (falls vorhanden) auf
Beschädigung prüfen
–keine Änderung an den
Bedienungs- und
Sicherheitseinrichtungen
vornehmen
–Handgriffe müssen sauber und
trocken, frei von Öl und Schmutz
sein – wichtig zur sicheren Führung
des Gerätes
Das Gerät darf nur in betriebssicherem
Zustand betrieben werden –
Unfallgefahr!
Stromschlaggefahr vermindern durch:
–elektrischer Anschluss nur an einer
vorschriftsmäßig installierten
Steckdose
–verwendete Verlängerungsleitung
den Vorschriften für den jeweiligen
Anwendungsfall entsprechend
–Isolierung von Anschluss- und
Verlängerungsleitung, Stecker und
Kupplung in einwandfreiem Zustand
Gerät halten und führen
Gerät immer mit beiden Händen an den
Griffen festhalten. Handgriffe mit den
Daumen fest umfassen.
Rechtshänder
Rechte Hand am Bedienungsgriff und
linke Hand am Bügelgriff.
Linkshänder
Linke Hand am Bedienungsgriff und
rechte Hand am Bügelgriff.
Sicheren Stand einnehmen und Gerät
so führen, dass die Schneidmesser
immer vom Körper abgewandt sind.
Während der Arbeit
Bei drohender Gefahr bzw. im Notfall
sofort Gerät ausschalten – Schalthebel
und Schaltbügel loslassen.
Sicherstellen, dass sich keine weiteren
Personen im Arbeitsbereich befinden.
Schneidmesser beobachten – keine
Bereiche der Hecke schneiden, die nicht
eingesehen werden können.
Äußerste Vorsicht beim Schneiden von
hohen Hecken, es könnte sich jemand
dahinter befinden – vorher
nachschauen.
Gerät nicht im Regen stehen lassen.
9930BA001 KN
Nicht bei Regen und
auch nicht in nasser oder
sehr feuchter Umgebung
mit dem Gerät arbeiten –
der Antriebsmotor ist
nicht wassergeschützt –
Stromschlag- und
Kurzschlussgefahr!
9930BA002 KN

HSE 42, HSE 52
deutsch
5
Das Gerät ist mit einem System zum
schnellen Stoppen der Messer
ausgestattet – die Schneidmesser
kommen unmittelbar zum Stehen, wenn
der Schalthebel oder Schaltbügel
losgelassen wird.
Diese Funktion regelmäßig, in kurzen
Abständen kontrollieren. Gerät nicht
betreiben, wenn Schneidmesser
nachlaufen – Verletzungsgefahr!
Fachhändler aufsuchen.
Vorsicht bei Glätte, Nässe, Schnee, an
Abhängen, auf unebenem Gelände etc.
– Rutschgefahr!
Herabgefallene Zweige, Gestrüpp und
Schnittgut wegräumen.
Auf Hindernisse achten: Baumstümpfe,
Wurzeln – Stolpergefahr!
Bei Arbeiten in der Höhe:
–immer Hubarbeitsbühne benutzen
–niemals auf einer Leiter oder im
Baum stehend arbeiten
–niemals an instabilen Standorten
arbeiten
Bei angelegtem Gehörschutz ist erhöhte
Achtsamkeit und Umsicht erforderlich –
das Wahrnehmen von Gefahr
ankündigenden Geräuschen (Schreie,
Signaltöne u. a.) ist eingeschränkt.
Rechtzeitig Arbeitspausen einlegen, um
Müdigkeit und Erschöpfung
vorzubeugen – Unfallgefahr!
Ruhig und überlegt arbeiten – nur bei
guten Licht- und Sichtverhältnissen.
Umsichtig arbeiten, andere nicht
gefährden.
Das Getriebe wird während des
Betriebes heiß. Getriebedeckel nicht
berühren – Verbrennungsgefahr!
Falls das Motorgerät nicht
bestimmungsgemäßer Beanspruchung
(z. B. Gewalteinwirkung durch Schlag
oder Sturz) ausgesetzt wurde,
unbedingt vor weiterem Betrieb auf
betriebssicheren Zustand prüfen – siehe
auch "Vor der Arbeit". Insbesondere die
Funktionstüchtigkeit der
Sicherheitseinrichtungen prüfen.
Motorgeräte, die nicht mehr
betriebssicher sind, auf keinen Fall
weiter benutzen. Im Zweifelsfall
Fachhändler aufsuchen.
Hecke und Arbeitsbereich prüfen, damit
die Schneidmesser nicht beschädigt
werden:
–Steine, Metallteile und feste
Gegenstände entfernen
–keinen Sand und keine Steine
zwischen die Schneidmesser
gelangen lassen z. B. beim Arbeiten
in der Nähe des Bodens
–bei Hecken mit Drahtzäunen Draht
nicht mit dem Schneidmesser
berühren
Kontakt mit Strom führenden Leitungen
vermeiden – keine elektrischen
Leitungen durchtrennen –
Stromschlaggefahr!
Bei stark staubigen oder verschmutzten
Hecken, Schneidmesser mit STIHL
Harzlöser einsprühen – nach Bedarf.
Dadurch werden die Reibung der
Messer, die Aggression der
Pflanzensäfte und die Ablagerung von
Schmutzteilchen erheblich gemindert.
Während des Arbeitens aufgewirbelte
Stäube können Gesundheit gefährdend
sein. Bei Staubentwicklung
Staubschutzmaske tragen.
Netzstecker nicht durch Ziehen an der
Anschlussleitung aus der Steckdose
ziehen, sondern immer am Netzstecker
anfassen.
Anschlussleitung nicht durch
Überfahren, Quetschen, Zerren usw.
beschädigen.
Anschluss- und Verlängerungsleitung
sachgemäß verlegen:
–nicht an Kanten, spitzen oder
scharfen Gegenständen scheuern
lassen
–nicht durch Türritzen oder
Fensterspalten quetschen
Bei laufendem Motor
Schneidmesser nicht
berühren. Werden die
Schneidmesser durch
einen Gegenstand blo-
ckiert, sofort Motor
abstellen und Netzste-
cker ziehen – dann erst
den Gegenstand beseiti-
gen – Verletzungsgefahr!
Bei Beschädigung der
Anschlussleitung sofort
den Netzstecker ziehen –
Lebensgefahr durch
Stromschlag!

HSE 42, HSE 52
deutsch
6
–bei verschlungenen Leitungen –
Netzstecker ziehen und Kabel
entwirren
–Berührung mit dem
Schneidwerkzeug unbedingt
vermeiden
–Kabeltrommeln immer ganz
abwickeln, um Brandgefahr durch
Überhitzung zu vermeiden
Vor dem Verlassen des Gerätes: Gerät
ausschalten – Netzstecker ziehen.
Schneidmesser regelmäßig, in kurzen
Abständen und bei spürbaren
Veränderungen sofort überprüfen:
–Gerät ausschalten, abwarten, bis
Schneidmesser still stehen,
Netzstecker ziehen
–Zustand und festen Sitz überprüfen,
auf Anrisse achten
–Schärfzustand beachten
Zum Auswechseln der Schneidmesser
Gerät ausschalten und Netzstecker
ziehen. Durch unbeabsichtigtes
Anlaufen des Motors –
Verletzungsgefahr!
Motor immer von Gestrüpp, Splittern,
Blättern und übermäßigem
Schmiermittel frei halten – Brandgefahr!
Nach der Arbeit
Gerät von Staub und Schmutz reinigen –
keine Fett lösenden Mittel verwenden.
Schneidmesser mit STIHL Harzlöser
einsprühen – Motor nochmals kurz in
Gang setzen, damit sich das Spray
gleichmäßig verteilt.
Vibrationen
Dieses Gerät zeichnet sich durch eine
geringe Vibrationsbelastung der Hände
aus.
Trotzdem wird dem Benutzer eine
medizinische Untersuchung empfohlen,
falls im Einzelfall der Verdacht auf
Durchblutungsstörungen der Hände
(z. B. Fingerkribbeln) besteht.
Wartung und Reparatur
Vor allen Arbeiten am Gerät immer
Gerät ausschalten und Netzstecker
ziehen. Durch unbeabsichtigtes
Anlaufen des Motors –
Verletzungsgefahr!
Motorgerät regelmäßig warten. Nur
Wartungsarbeiten und Reparaturen
ausführen, die in der
Gebrauchsanleitung beschrieben sind.
Alle anderen Arbeiten von einem
Fachhändler ausführen lassen.
STIHL empfiehlt Wartungsarbeiten und
Reparaturen nur beim STIHL
Fachhändler durchführen zu lassen.
STIHL Fachhändlern werden
regelmäßig Schulungen angeboten und
technische Informationen zur Verfügung
gestellt.
Nur hochwertige Ersatzteile verwenden.
Ansonsten kann die Gefahr von Unfällen
oder Schäden am Gerät bestehen. Bei
Fragen dazu an einen Fachhändler
wenden.
STIHL empfiehlt STIHL Original
Ersatzteile zu verwenden. Diese sind in
ihren Eigenschaften optimal auf das
Gerät und die Anforderungen des
Benutzers abgestimmt.
Keine Änderungen am Motorgerät
vornehmen – die Sicherheit kann
gefährdet werden – Unfallgefahr!
Anschlussleitung und Netzstecker
regelmäßig auf einwandfreie Isolation
und Alterung (Brüchigkeit) überprüfen.
Elektrische Bauteile wie z. B. die
Anschlussleitung dürfen nur von
Elektro-Fachkräften instandgesetzt bzw.
erneuert werden.
Kunststoffteile mit einem Tuch reinigen.
Scharfe Reinigungsmittel können den
Kunststoff beschädigen.
Gerät nicht mit Wasser abspritzen.
Befestigungsschrauben an
Schutzvorrichtungen und
Schneidwerkzeug auf Festsitz prüfen
und bei Bedarf festziehen.
Kühlluftschlitze im Motorgehäuse bei
Bedarf reinigen.
Gerät sicher in einem trockenen Raum
aufbewahren.

HSE 42, HSE 52
deutsch
7
Schnittsaison
Für das Schneiden von Hecken die
länderspezifischen bzw. kommunalen
Vorschriften beachten.
Nicht während den allgemein üblichen
Ruhezeiten schneiden.
Schnittfolge
Dicke Zweige oder Äste vorab mit einer
Astschere oder Motorsäge entfernen.
Zuerst beide Seiten, danach die
Oberseite schneiden.
Entsorgung
Das Schnittgut nicht in den Hausmüll
werfen – das Schnittgut kann
kompostiert werden.
Arbeitstechnik

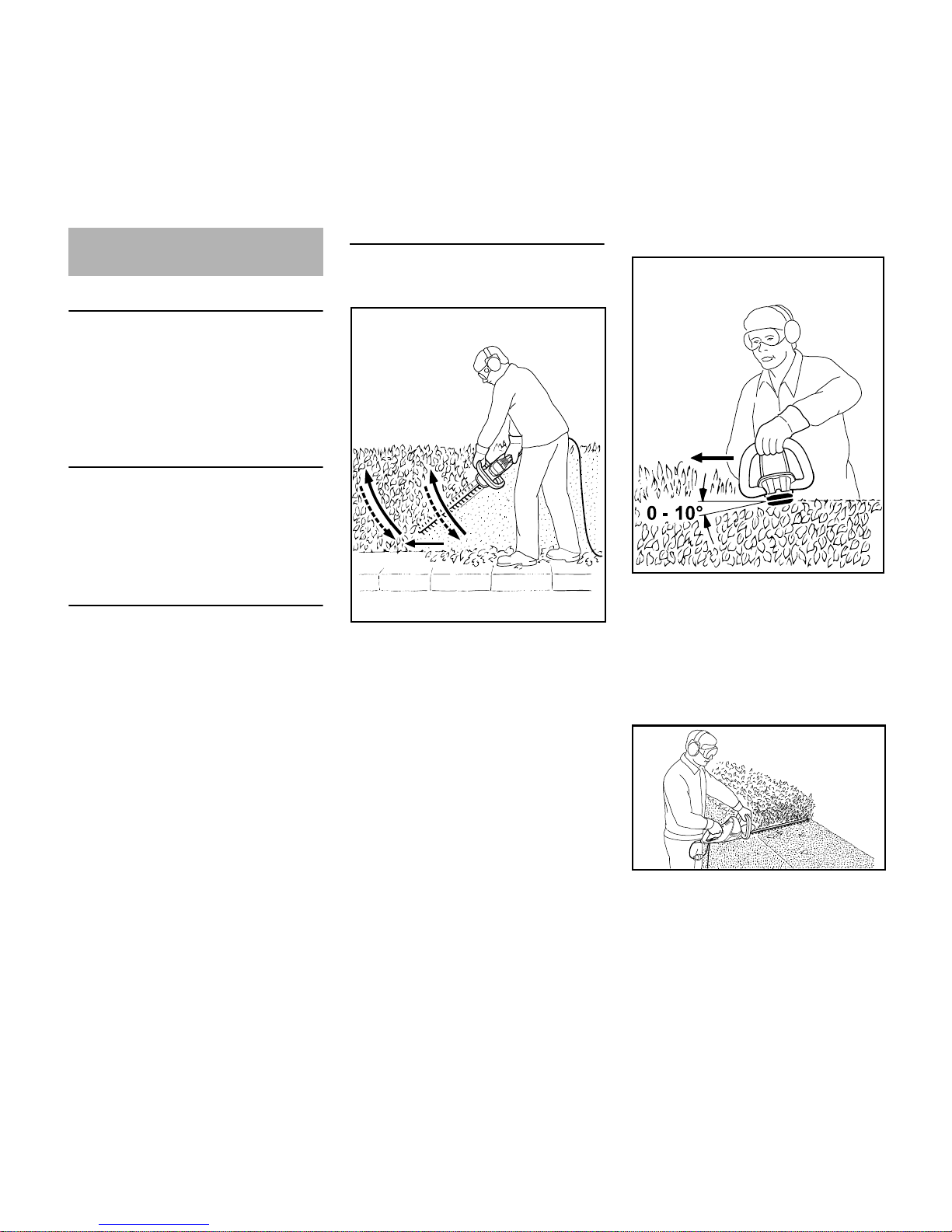

Senkrechter Schnitt
Heckenschere bogenförmig von unten
nach oben führen – absenken und
weitergehen – und die Heckenschere
wieder bogenförmig nach oben führen.
Arbeitspositionen über Kopf sind
ermüdend und sollten aus Gründen der
Arbeitssicherheit nur kurzzeitig
angewendet werden.
Waagerechter Schnitt
Schneidmesser in einem Winkel von
0° bis 10° ansetzen – aber waagerecht
führen.
Heckenschere sichelförmig zum Rand
der Hecke bewegen, damit die
abgeschnittenen Zweige zu Boden
fallen.
Bei breiten Hecken in mehreren
Arbeitsgängen vorgehen.
Anwendung
9930BA003 KN
9930BA004 KN
9930BA005 KN

HSE 42, HSE 52
deutsch
8
Spannung und Frequenz des Gerätes
(siehe Typenschild) muss mit Spannung
und Frequenz des Netzanschlusses
übereinstimmen.
Die Mindestabsicherung des
Netzanschlusses muss entsprechend
der Vorgabe in den Technischen Daten
ausgeführt sein – siehe "Technische
Daten".
Das Gerät muss an die
Spannungsversorgung über einen
Fehlerstromschutzschalter
angeschlossen werden, der die
Stromzufuhr unterbricht, wenn der
Differenzstrom zur Erde 30 mA
überschreitet.
Der Netzanschluss muss IEC 60364
sowie den länderbezogenen
Vorschriften entsprechen.
Die Verlängerungsleitung muss
abhängig von Netzspannung und
Leitungslänge den aufgeführten
Mindestquerschnitt haben.

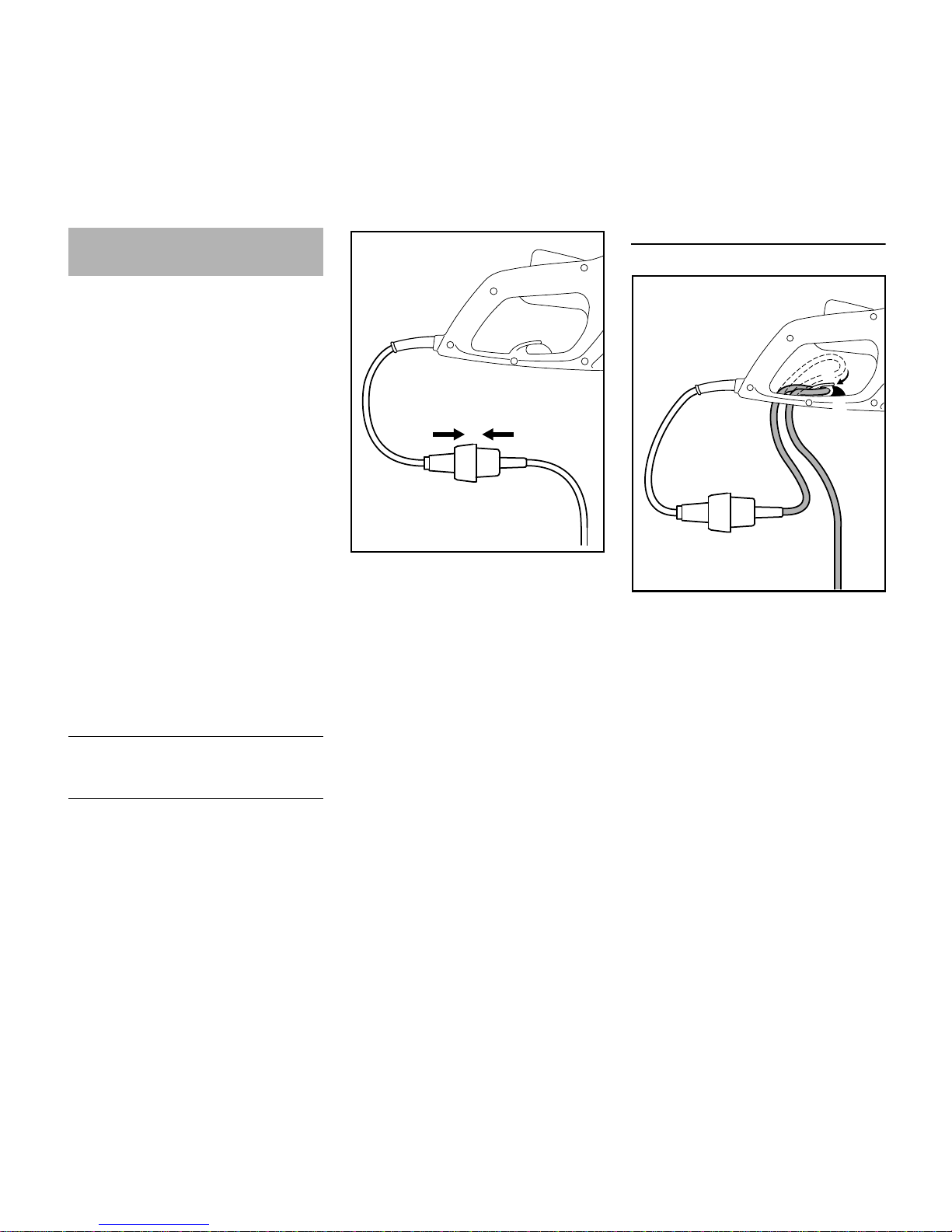

NNetzstecker (1) in die Kupplung (2)
der Verlängerungsleitung stecken
Zugentlastung
Nmit der Verlängerungsleitung eine
Schlaufe (3) bilden
NSchlaufe (3) durch die Öffnung (4)
führen
NSchlaufe (3) über Haken (5) führen
und festziehen
NPosition der Verlängerungsleitung
mit Verriegelung (6) sichern – die
Verriegelung muss spürbar
einrasten
NNetzstecker der
Verlängerungsleitung in
vorschriftsmäßig installierte
Steckdose stecken
Gerät elektrisch anschließen
Leitungslänge Mindestquerschnitt
220 V – 240 V:
bis 20 m 1,5 mm2
20 m bis 50 m 2,5 mm2
100 V – 127 V:
bis 10 m AWG 14 / 2,0 mm2
10 m bis 30 m AWG 12 / 3,5 mm2
9930BA006 KN
12
3
5
46
9930BA007 KN

HSE 42, HSE 52
deutsch
9
Nsicheren und festen Stand
einnehmen
Naufrecht stehen – Gerät entspannt
halten
NSchneidwerkzeug darf keine
Gegenstände und nicht den Boden
berühren
NGerät in beide Hände nehmen –
eine Hand am Bedienungsgriff –
andere Hand am Bügelgriff
NSchaltbügel (1) gegen den
Bügelgriff drücken und halten
Nnacheinander
Schalthebelsperre (2) und
Schalthebel (3) drücken und halten
Das Gerät besitzt eine
Zweihandschaltung, d. h. nur wenn
Schaltbügel (1) und Schalthebel (3)
betätigt sind, kann das Gerät in Betrieb
genommen werden.
NSchalthebel (1) und Schaltbügel (2)
loslassen
Nbei längeren Pausen – Netzstecker
ziehen
Nwird das Gerät nicht mehr benutzt,
ist es so abzustellen, dass niemand
gefährdet wird
NGerät vor unbefugtem Zugriff
sichern
Bei Betriebspausen ab ca. 3 Monaten
NSchneidmesser reinigen, Zustand
prüfen und mit STIHL Harzlöser
einsprühen
NMesserschutz anbringen
NGerät gründlich säubern, besonders
die Kühlluftschlitze
NGerät an einem trockenen und
sicheren Ort aufbewahren, dazu
kann der Messerschutz an der
Wand montiert werden. Vor
unbefugter Benutzung (z. B. durch
Kinder) schützen
Gerät einschalten
3
1
2
9930BA008 KN
Gerät ausschalten
1
2
9930BA009 KN
Gerät aufbewahren

HSE 42, HSE 52
deutsch
10
Wenn die Schnittleistung nachlässt, die
Messer schlecht schneiden, Zweige
häufig eingeklemmt werden:
Schneidmesser nachschärfen.
Das Nachschärfen sollte durch einen
Fachhändler mit einem Schärfgerät
erfolgen. STIHL empfiehlt den STIHL
Fachhändler.
Ansonsten eine Flach-Schärffeile
benutzen. Schärffeile im
vorgeschriebenen Winkel (siehe
"Technische Daten") zur Messerebene
führen.
Nnur die Schneidkante schärfen –
weder stumpfe Überstände des
Schneidmessers noch den
Schnittschutz anfeilen (siehe
"Wichtige Bauteile")
Nimmer zur Schneidkante feilen
NFeile darf nur im Vorwärtsstrich
greifen – beim Zurückziehen
anheben
NGrat am Schneidmesser mit einem
Abziehstein entfernen
Nnur wenig Werkstoff abtragen
Nnach dem Schärfen – Feil- oder
Schleifstaub entfernen und
Schneidmesser mit STIHL
Harzlöser einsprühen
HINWEIS
Nicht mit stumpfen oder beschädigten
Schneidmessern arbeiten – dies führt zu
starker Beanspruchung des Gerätes
und unbefriedigendem Schnittergebnis.
Schneidmesser schärfen

HSE 42, HSE 52
deutsch
11
Wartungs- und Pflegehinweise
Die Angaben beziehen sich auf normale Einsatzbedingungen. Bei erschwerten Bedin-
gungen (starker Staubanfall etc.) und längeren täglichen Arbeitszeiten die angegebenen
Intervalle entsprechend verkürzen.
vor Arbeitsbeginn nach Arbeitsende bzw. täglich wöchentlich monatlich jährlich bei Störung bei Beschädigung bei Bedarf
Komplette Maschine Sichtprüfung X
reinigen X
Zweihandschaltung
Funktion kontrollieren – nach Loslassen
des Schalthebels oder Schaltbügels
müssen die Messer innerhalb kurzer Zeit
zum Stillstand kommen
X
Ansaugöffnung für Kühlluft Sichtprüfung X
reinigen X
Schneidmesser
Sichtprüfung X
reinigen2) X
schärfen1)2) X
ersetzen durch Fachhändler1) X
Getriebe und Pleuel
alle 50 Betriebsstunden kontrollieren durch
Fachhändler1)
STIHL Getriebefett ergänzen durch
Fachhändler1) X
Kohlebürsten
alle 100 Betriebsstunden kontrollieren
durch Fachhändler1)
ersetzen durch Fachhändler1) X
Zugängliche Schrauben und Muttern nachziehen X
Sicherheitsaufkleber ersetzen X
1) STIHL empfiehlt den STIHL Fachhändler
2) danach mit STIHL Harzlöser einsprühen

HSE 42, HSE 52
deutsch
12
Einhalten der Vorgaben dieser
Gebrauchsanleitung vermeidet
übermäßigen Verschleiß und Schäden
am Gerät.
Benutzung, Wartung und Lagerung des
Gerätes müssen so sorgfältig erfolgen,
wie in dieser Gebrauchsanleitung
beschrieben.
Alle Schäden, die durch Nichtbeachten
der Sicherheits-, Bedienungs- und
Wartungshinweise verursacht werden,
hat der Benutzer selbst zu verantworten.
Dies gilt insbesondere für:
–nicht von STIHL freigegebene
Änderungen am Produkt
–die Verwendung von Werkzeugen
oder Zubehören, die nicht für das
Gerät zulässig, geeignet oder
qualitativ minderwertig sind
–nicht bestimmungsgemäße
Verwendung des Gerätes
–Einsatz des Gerätes bei Sport- oder
Wettbewerbs-Veranstaltungen
–Folgeschäden infolge der
Weiterbenutzung des Gerätes mit
defekten Bauteilen
Wartungsarbeiten
Alle im Kapitel „Wartungs- und
Pflegehinweise“ aufgeführten Arbeiten
müssen regelmäßig durchgeführt
werden. Soweit diese Wartungsarbeiten
nicht vom Benutzer selbst ausgeführt
werden können, ist damit ein
Fachhändler zu beauftragen.
STIHL empfiehlt Wartungsarbeiten und
Reparaturen nur beim STIHL
Fachhändler durchführen zu lassen.
STIHL Fachhändlern werden
regelmäßig Schulungen angeboten und
technische Informationen zur Verfügung
gestellt.
Werden diese Arbeiten versäumt oder
unsachgemäß ausgeführt, können
Schäden entstehen, die der Benutzer
selbst zu verantworten hat. Dazu zählen
unter anderem:
–Schäden am Elektromotor infolge
nicht rechtzeitig oder unzureichend
durchgeführter Wartung (z. B.
unzureichender Reinigung der
Kühlluftführung)
–Schäden durch falschen
elektrischen Anschluss (Spannung,
nicht ausreichend dimensionierte
Zuleitungen)
–Korrosions- und andere
Folgeschäden infolge
unsachgemäßer Lagerung
–Schäden am Gerät infolge
Verwendung von qualitativ
minderwertigen Ersatzteilen
Verschleißteile
Manche Teile des Gerätes unterliegen
auch bei bestimmungsgemäßem
Gebrauch einem normalen Verschleiß
und müssen je nach Art und Dauer der
Nutzung rechtzeitig ersetzt werden.
Dazu gehören u. a.:
–Schneidmesser
Verschleiß minimieren und
Schäden vermeiden

HSE 42, HSE 52
deutsch
13
1Anschlussleitung
2Zugentlastung
3Verriegelung für Zugentlastung
4Schalthebel
5Schalthebelsperre
6Schaltbügel
7Bügelgriff
8Handschutz
9Schneidmesser HSE 42 (siehe
"Technische Daten")
10 Schneidmesser HSE 52 (siehe
"Technische Daten")
11 Messerschutz
12 Stumpfer Überstand (integrierter
Schnittschutz)
13 Führungsschutz (nur HSE 52)
#Maschinennummer

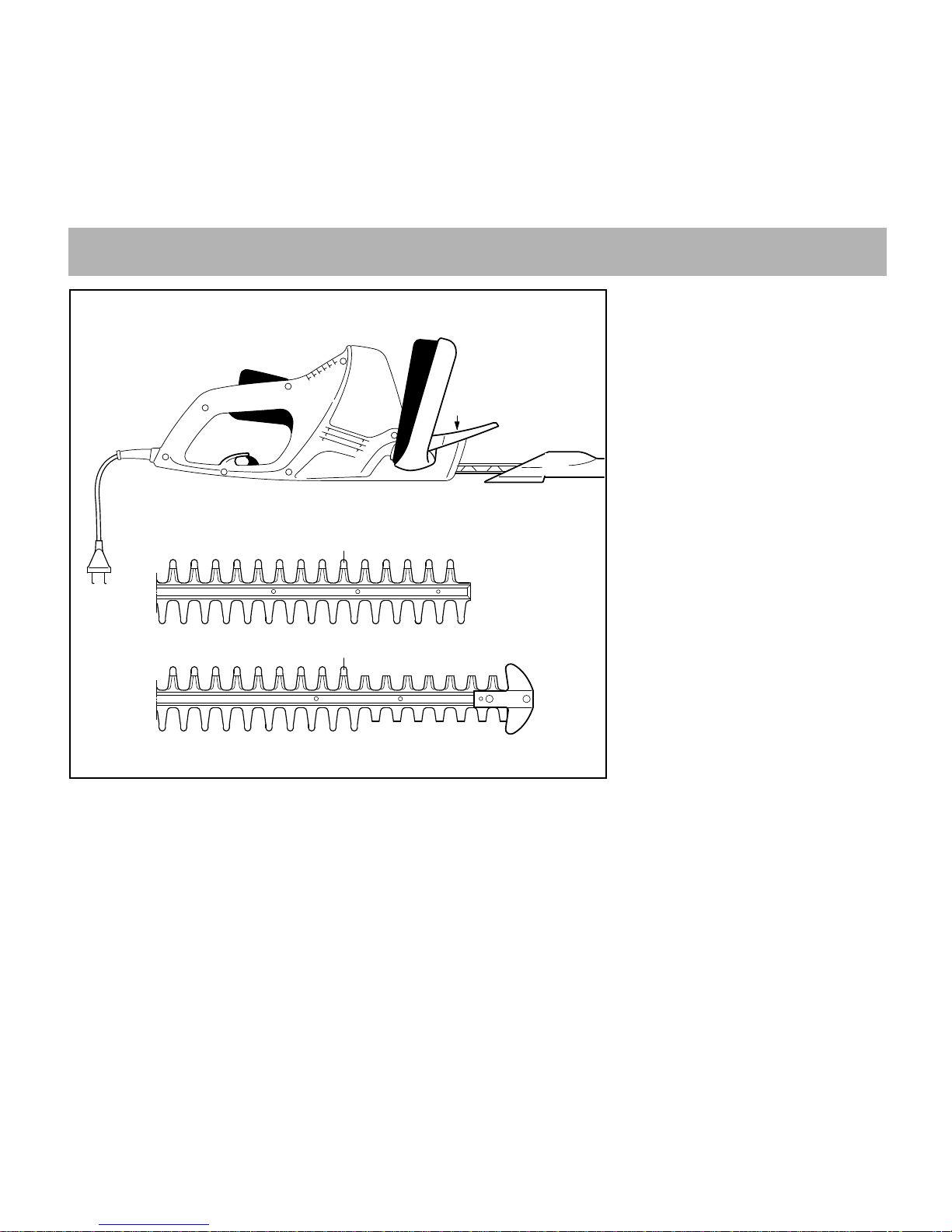

Wichtige Bauteile
12
12
8
5
23
9930BA010 KN
1
4
67
9
10
11
#
13
9, 10

HSE 42, HSE 52
deutsch
14
Motor
HSE 42
HSE 52
Schneidmesser
HSE 42
HSE 52
Gewicht
Schall- und Vibrationswerte
Zur Ermittlung der Schall- und
Vibrationswerte wird der
Betriebszustand nominelle
Höchstdrehzahl berücksichtigt.
Weiterführende Angaben zur Erfüllung
der Arbeitgeberrichtlinie Vibration
2002/44/EWG siehe www.stihl.com/vib/
Schalldruckpegel Lp nach
DINEN60745-2-15
Schallleistungspegel Lw nach
DINEN60745-2-15
Vibrationswert ahv nach DIN EN 60745-
2-15
Für den Schalldruckpegel und den
Schallleistungspegel beträgt der
K-Faktor nach RL 2006/42/EG =
2,5 dB(A); für den Vibrationswert beträgt
der K-Faktor nach RL 2006/42/EG =
2,0 m/s2.
Die angegebenen Vibrationsswerte sind
nach einem genormten Prüfverfahren
gemessen worden und können zum
Vergleich von Elektrogeräten
herangezogen werden.
Die tatsächlich auftretenden
Vibrationswerte können von den
angegebenen Werten abweichen,
abhängig von der Art der Anwendung.
Die angegebenen Vibrationswerte
können zu einer ersten Einschätzung
der Vibrationsbelastung verwendet
werden.
Die tatsächliche Vibrationsbelastung
muss eingeschätzt werden. Dabei
können auch die Zeiten berücksichtigt
werden, in denen das Elektrogerät
abgeschaltet ist, und solche, in denen es
zwar eingeschaltet ist, aber ohne
Belastung läuft.
REACH
REACH bezeichnet eine EG
Verordnung zur Registrierung,
Bewertung und Zulassung von
Chemikalien.
Technische Daten
Nennspannung: 220 - 240 V
Nennstromstärke: 1,9 A
Frequenz: 50 - 60 Hz
Leistungsaufnahme: 420 W
Absicherung: min. 10 A
Schutzklasse: II, E
Nennspannung: 220 - 240 V
Nennstromstärke: 2,1 A
Frequenz: 50 - 60 Hz
Leistungsaufnahme: 460 W
Absicherung: min. 10 A
Schutzklasse: II, E
Schärfwinkel zur
Messerebene: 36°
Zahnabstand: 21 mm
Hubzahl: 3400 1/min
Schnittlänge: 450 mm
Schärfwinkel zur
Messerebene: 32°
Zahnabstand: 23 mm
Hubzahl: 3400 1/min
Schnittlänge: 500 mm
HSE 42: 3,0 kg
HSE 421):3,6kg
1) Ausführung mit 10 m
Anschlussleitung für
Großbritannien
HSE 52: 3,1 kg
HSE 521):3,7kg
HSE 42: 84 dB(A)
HSE 52: 84 dB(A)
HSE 42: 95 dB(A)
HSE 52: 95 dB(A)
Handgriff
links
Handgriff
rechts
HSE 42: 3,1 m/s21,5 m/s2
HSE 52: 3,1 m/s21,5 m/s2

HSE 42, HSE 52
deutsch
15
Informationen zur Erfüllung der REACH
Verordnung (EG) Nr. 1907/2006 siehe
www.stihl.com/reach
–Schutzbrille
–Messerschutz
–STIHL Harzlöser
Aktuelle Informationen zu diesem und
weiterem Sonderzubehör sind beim
STIHL Fachhändler erhältlich.
Benutzer dieses Gerätes dürfen nur
Wartungs- und Pflegearbeiten
durchführen, die in dieser
Gebrauchsanleitung beschrieben sind.
Weitergehende Reparaturen dürfen nur
Fachhändler ausführen.
STIHL empfiehlt Wartungsarbeiten und
Reparaturen nur beim STIHL
Fachhändler durchführen zu lassen.
STIHL Fachhändlern werden
regelmäßig Schulungen angeboten und
technische Informationen zur Verfügung
gestellt.
Bei Reparaturen nur Ersatzteile
einbauen, die von STIHL für dieses
Gerät zugelassen sind oder technisch
gleichartige Teile. Nur hochwertige
Ersatzteile verwenden. Ansonsten kann
die Gefahr von Unfällen oder Schäden
am Gerät bestehen.
STIHL empfiehlt STIHL Original-
Ersatzteile zu verwenden.
STIHL Original-Ersatzteile erkennt man
an der STIHL Ersatzteilnummer, am
Schriftzug { und
gegebenenfalls am STIHL
Ersatzteilkennzeichen K (auf kleinen
Teilen kann das Zeichen auch allein
stehen).
Sonderzubehör Reparaturhinweise

HSE 42, HSE 52
deutsch
16
Bei der Entsorgung die
länderspezifischen
Entsorgungsvorschriften beachten.
STIHL Produkte gehören nicht in den
Hausmüll. STIHL Produkt, Akkumulator,
Zubehör und Verpackung einer
umweltfreundlichen Wiederverwertung
zuführen.
Aktuelle Informationen zur Entsorgung
sind beim STIHL Fachhändler erhältlich.
ANDREAS STIHL AG & Co. KG
Badstr. 115
D-71336 Waiblingen
bestätigt, dass
den Vorschriften in Umsetzung der
Richtlinien 2011/65/EU, 2006/42/EG,
2004/108/EG und 2000/14/EG
entspricht und in Übereinstimmung mit
den folgenden Normen entwickelt und
gefertigt worden ist:
EN 55014-1, EN 55014-2, EN 60745-1,
EN 60745-2-15, EN 61000-3-2,
EN 61000-3-3
Zur Ermittlung des gemessenen und des
garantierten Schallleistungspegels
wurde nach Richtlinie 2000/14/EG,
Anhang V, unter Anwendung der Norm
ISO 11094 verfahren.
Gemessener Schallleistungspegel
Garantierter Schallleistungspegel
Aufbewahrung der Technischen
Unterlagen:
ANDREAS STIHL AG & Co. KG
Produktzulassung
Das Baujahr und die Maschinennummer
sind auf dem Gerät angegeben.
Waiblingen, 01.08.2012
ANDREAS STIHL AG & Co. KG
i. V.
Thomas Elsner
Leiter Produktgruppen Management
Entsorgung
000BA073 KN
EG Konformitätserklärung
Bauart: Elektro-
Heckenschere
Fabrikmarke: STIHL
Typ: HSE 42
HSE 52
Serienidentifizierung: 4818
HSE 42: 95 dB(A)
HSE 52: 95 dB(A)
HSE 42: 97 dB(A)
HSE 52: 97 dB(A)

HSE 42, HSE 52
deutsch
17
STIHL Hauptverwaltung
ANDREAS STIHL AG & Co. KG
Postfach 1771
71307 Waiblingen
STIHL Vertriebsgesellschaften
DEUTSCHLAND
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
Telefon: [phone]
ÖSTERREICH
STIHL Ges.m.b.H.
Fachmarktstraße 7
2334 Vösendorf
Telefon: [phone]
SCHWEIZ
STIHL Vertriebs AG
Isenrietstraße 4
8617 Mönchaltorf
Telefon: [phone]
TSCHECHISCHE REPUBLIK
Andreas STIHL, spol. s r.o.
Chrlická 753
664 42 Modřice
STIHL Importeure
BOSNIEN-HERZEGOWINA
UNIKOMERC d. o. o.
Bišće polje bb
88000 Mostar
Telefon: [phone]
Fax: [phone]
KROATIEN
UNIKOMERC - UVOZ d.o.o.
Sjedište:
Amruševa 10, 10000 Zagreb
Prodaja:
Ulica Kneza Ljudevita Posavskog 56,
10410 Velika Gorica
Telefon: [phone]
Fax: [phone]
TÜRKEI
SADAL TARIM MAKİNALARI DIŞ
TİCARET A.Ş.
Alsancak Sokak, No:10 I-6 Özel Parsel
34956 Tuzla, İstanbul
Telefon: [phone]
Fax: [phone]
Sämtliche Produkte von STIHL
entsprechen höchsten
Qualitätsanforderungen.
Mit der Zertifizierung durch eine
unabhängige Gesellschaft wird dem
Hersteller STIHL bescheinigt, dass
sämtliche Produkte bezüglich
Produktentwicklung,
Materialbeschaffung, Produktion,
Montage, Dokumentation und
Kundendienst die strengen
Anforderungen der internationalen
Norm ISO 9001 für
Qualitätsmanagement-Systeme
erfüllen.
Anschriften Qualitäts-Zertifikat
000BA025 LÄ

HSE 42, HSE 52
deutsch
18
Dieses Kapitel gibt die in der Norm
EN 60745 für handgeführte
motorbetriebene Elektrowerkzeuge
vorformulierten, allgemeinen
Sicherheitshinweise wieder. STIHL ist
verpflichtet, diese Normtexte wörtlich
abzudrucken.
WARNUNG
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der
Einhaltung der Sicherheitshinweise und
Anweisungen können elektrischen
Schlag, Brand und/oder schwere
Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise
und Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen
verwendete Begriff "Elektrowerkzeug"
bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzkabel) und
auf akkubetriebene Elektrowerkzeuge
(ohne Netzkabel).
1) Arbeitsplatzsicherheit
a) Halten Sie Ihren Arbeitsbereich
sauber und gut beleuchtet.
Unordnung oder unbeleuchtete
Arbeitsbereiche können zu Unfällen
führen.
b) Arbeiten Sie mit dem
Elektrowerkzeug nicht in
explosionsgefährdeter Umgebung,
in der sich brennbare Flüssigkeiten,
Gase oder Stäube befinden.
Elektrowerkzeuge erzeugen
Funken, die den Staub oder die
Dämpfe entzünden können.
c) Halten Sie Kinder und andere
Personen während der Benutzung
des Elektrowerkzeugs fern. Bei
Ablenkung können Sie die Kontrolle
über das Gerät verlieren.
2) Elektrische Sicherheit
a) Der Anschlussstecker des
Elektrowerkzeuges muss in die
Steckdose passen. Der Stecker darf
in keiner Weise verändert werden.
Verwenden Sie keine
Adapterstecker gemeinsam mit
schutzgeerdeten
Elektrowerkzeugen. Unveränderte
Stecker und passende Steckdosen
verringern das Risiko eines
elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit
geerdeten Oberflächen wie von
Rohren, Heizungen, Herden und
Kühlschränken. Es besteht ein
erhöhtes Risiko durch elektrischen
Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von
Regen oder Nässe fern. Das
Eindringen von Wasser in ein
Elektrowerkzeug erhöht das Risiko
eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel
nicht, um das Elektrowerkzeug zu
tragen, aufzuhängen oder um den
Stecker aus der Steckdose zu
ziehen. Halten Sie das Kabel fern
von Hitze, Öl, scharfen Kanten oder
sich bewegenden Geräteteilen.
Beschädigte oder verwickelte Kabel
erhöhen das Risiko eines
elektrischen Schlages.
e) Wenn Sie mit einem
Elektrowerkzeug im Freien
arbeiten, verwenden Sie nur
Verlängerungskabel, die auch für
den Außenbereich geeignet sind.
Die Anwendung eines für den
Außenbereich geeigneten
Verlängerungskabels verringert das
Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des
Elektrowerkzeuges in feuchter
Umgebung nicht vermeidbar ist,
verwenden Sie einen
Fehlerstromschutzschalter. Der
Einsatz eines
Fehlerstromschutzschalters
vermindert das Risiko eines
elektrischen Schlages.
3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie
darauf, was Sie tun, und gehen Sie
mit Vernunft an die Arbeit mit einem
Elektrowerkzeug. Benutzen Sie
kein Elektrowerkzeug, wenn Sie
müde sind oder unter dem Einfluss
Allgemeine
Sicherheitshinweise für
Elektrowerkzeuge
