Leakage Relay Type ABS CA 461

81907002J
II
Leakage relay type ABS CA 461, Installation guide

www.sulzer.com
3 4 5 63 4 5 6
110-230VAC
L1 N
CA 461CA 461
Leakage Relay Type ABS CA 461
EN Installation Guide
81907002J (02/2017)

81907002J
2
Copyright © 2017 Sulzer. All rights reserved.
This manual, as well as the software described in it, is furnished under license and may
be used or copied only in accordance with the terms of such license. The content of this
manual is furnished for informational use only, is subject to change without notice, and
should not be construed as a commitment by Sulzer. Sulzer assumes no responsibility or
liability for any errors or inaccuracies that may appear in this book.
Except as permitted by such license, no part of this publication may be reproduced,
stored in a retrieval system, or transmitted, in any form or by any means, electronic, me-
chanical, recording, or otherwise, without the prior written permission of Sulzer.
Sulzer reserves the right to alter specications due to technical developments.
Leakage relay type ABS CA 461, Installation guide
EN

81907002J
3

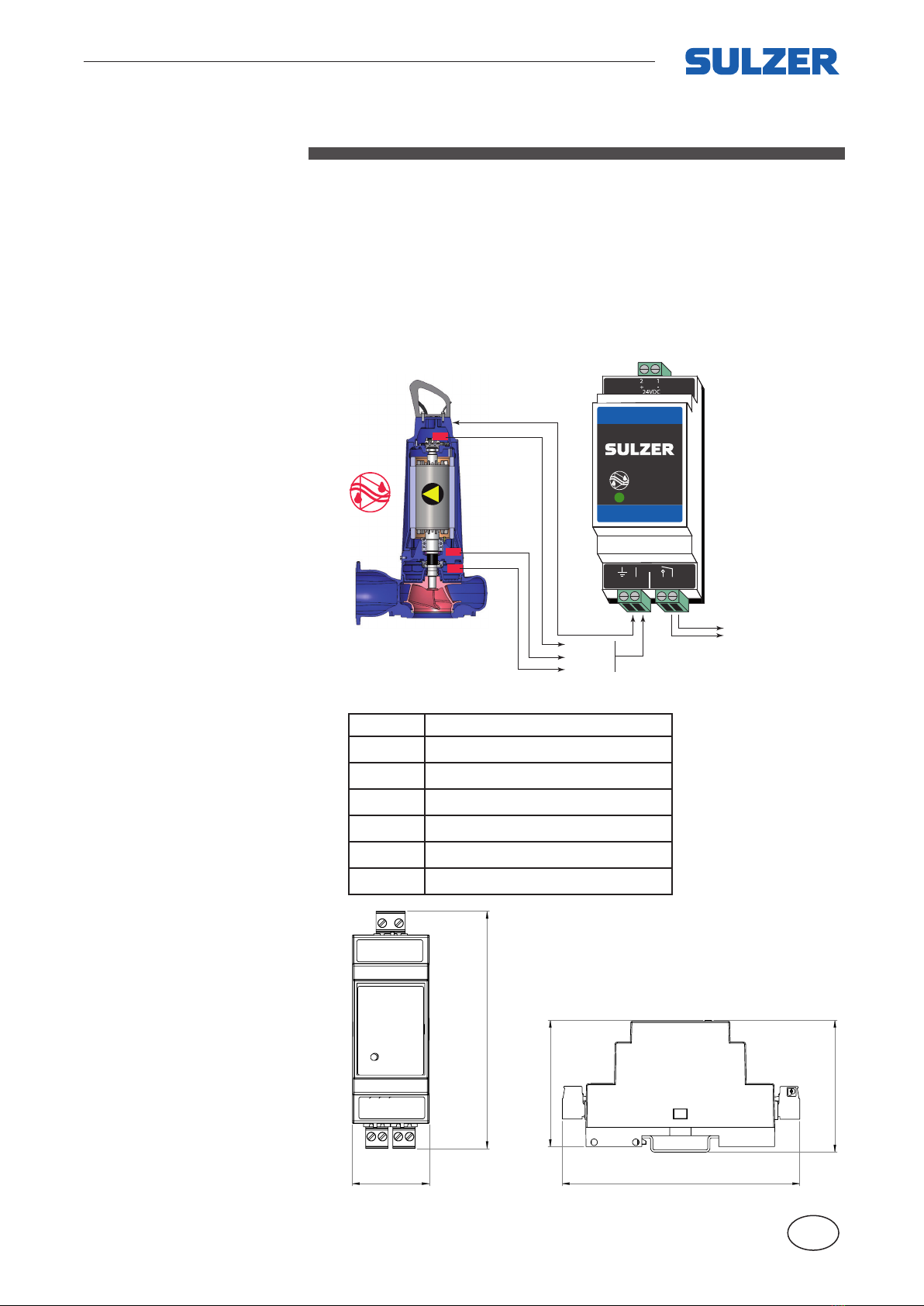

1 FUNCTION AND USAGE
CA 461 is a standalone leakage detection relay for DIN rail mount.
1.1 Function
In case of water leakage, the resistance between the sensor electrode and
housing will decrease. If the resistance becomes lower then 100k ohms
(±10 %), the relay goes active and contact on terminal 5 and 6 are closed.
The signal has to be stable for 10 seconds before the relay is activated.
Terminal Description
1 Power supply (0 V or N)
2 Power supply (+24 VDC or L1)
3 Ground / Pump chassis
4Input(s) from pump probe(s)/anode(s)
5Relay contact
6 Relay contact (NO)
Input
Leakage
Power Supply
Connect terminal 3
to ground or housing
of the pump.
Output
3 4 5 6
CA 461
Leakage relay type ABS CA 461, Installation guide
EN
60 mm
(2,36)
58 mm
(2,28)
108 mm
(4,25)
108 mm
(4,25)
35 mm
(1,38)

81907002J
4
2 TECHNICAL DATA
2 .1 Technical data CA 461
Leakage sensor voltage 12 VDC
Max sensor current < 15 µA
Leakage detection threshold < 100 kohm
Alarm on delay 10 seconds
Ambient operating temperature –20 to +50 °C (–4 to +122 °F)
Ambient storage temperature –30 to +80 °C (–22 to +176 °F)
Degree of protection IP 20, NEMA: Type 1
Housing material PPO and PC
Mounting DIN Rail 35 mm
Installation category CAT II
Pollution degree 2
Flame rate V0 (E45329)
Humidity 0–95% RH non-condensing
Dimensions H x W x D: 108 x 35 x 58 mm
(4.25 x 1.38 x 2.28 in.)
Power supply 16907010 110 -230 VAC
16907011 18 - 36 VDC, SELV or Class 2
Fuse Max 10 A
Terminal wire size Use copper (Cu) wire only. 0.2 - 2.5 mm2
exible core, stripped length 8 mm.
Terminal tightening torque 0.56 - 0.79 Nm (5 - 7 lbs-in)
Power consumption < 2 W
Max load output relay 250 VAC 3 Ampere
Altitude Max 2000 MASL or 6562 ft. AMSL
Compliance
Attention If the unit is used in a manner not described in this document the protection
provided by the equipment may be impaired.
2.2 Cleaning
How to clean the unit
Powers off the unit and only outside/front shall be cleaned by using a dry, soft
cloth. A good choice would be the microber type of cloth. Gently wipe the
CA 461 unit front in order not to scratch the overlay. If the dry cloth did not com-
pletely remove the dirt, do not press harder in an attempt to scrub it off.
If necessary, moisten the cloth by adding a small amount of water with thin
solution of mild detergent and try again. Never use detergent with polish or
solvent which can have an impact of the plastic surface.
Leakage relay type ABS CA 461, Installation guide
EN

www.sulzer.com
Dichtigkeitsüberwachungsmodul Typ ABS CA 461
DE Installationshandbuch
81907002J (02/2017)
3 4 5 63 4 5 6
110-230VAC
L1 N
CA 461CA 461

81907002J
6
Copyright © 2017 Sulzer. Alle Rechte vorbehalten.
Dieses Handbuch sowie die darin beschriebene Software unterliegen einer Lizenz und
dürfen nur im Einklang mit diesen Lizenzbedingungen verwendet oder vervielfältigt
werden. Der Inhalt dieses Handbuchs dient nur zu Informationszwecken, kann ohne vor-
herige Ankündigung geändert werden und stellt seitens Sulzer keinerlei Verpichtungen
dar. Sulzer übernimmt keinerlei Verantwortung für Fehler oder Ungenauigkeiten, die in
diesem Handbuch enthalten sind.
Wenn dies nicht ausdrücklich über eine Lizenz gestattet ist, darf diese Veröffentlichung
ohne die vorherige schriftliche Genehmigung seitens Sulzer weder vervielfältigt, in
Zugriffssystemen gespeichert, verteilt noch auf andere Art elektronisch, mechanisch
oder als Aufzeichnung weitergegeben oder zugänglich gemacht werden.
Sulzer behält sich das Recht vor, Spezikationen im Einklang mit der technischen Ent-
wicklung zu verändern.
Dichtigkeitsüberwachungsmodul Typ ABS CA 461, Installationsanweisung
DE

81907002J
7

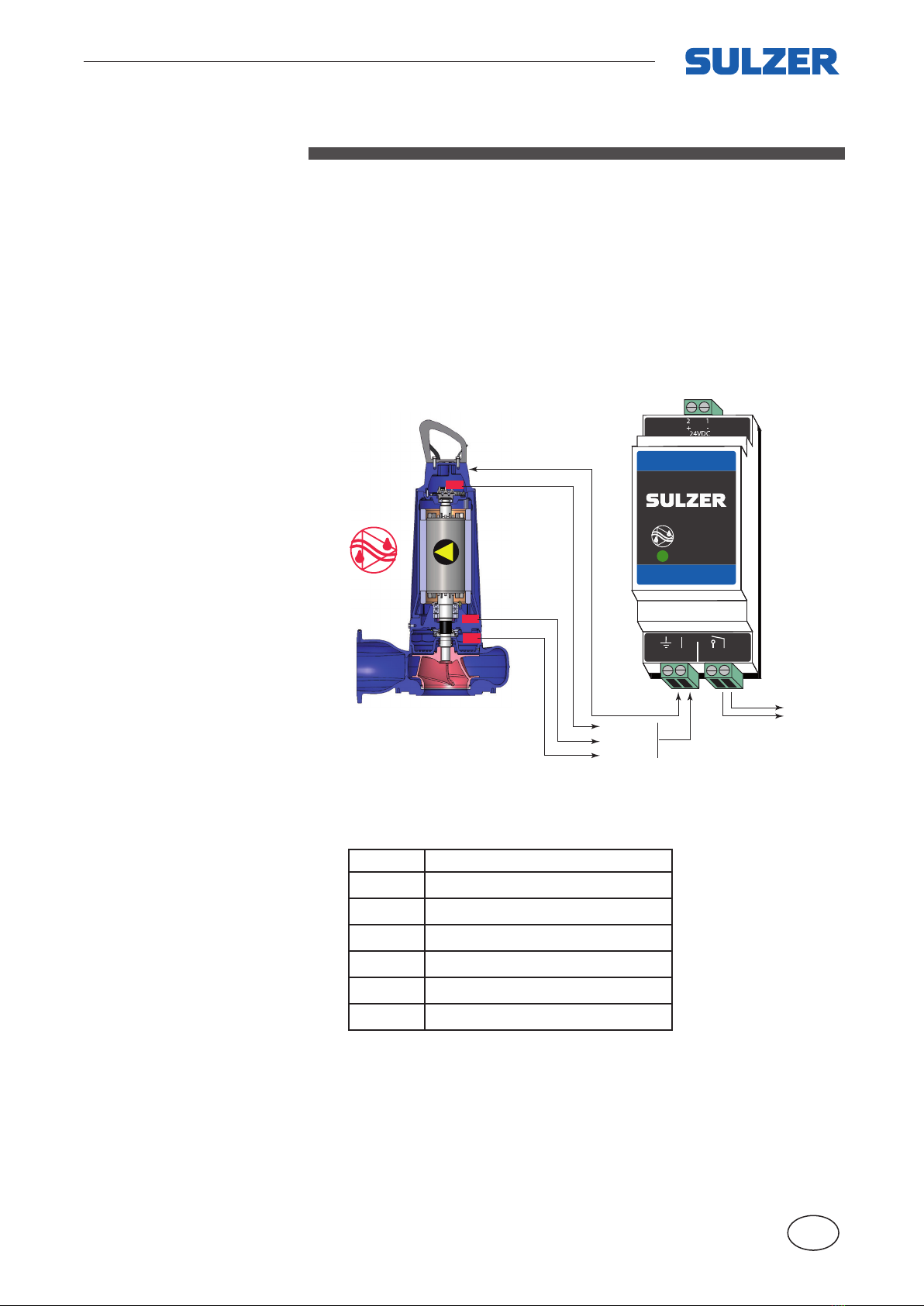

1 FUNKTION UND EINSATZ
CA 461 ist eine Leckageüberwachungseinheit zur Montage auf einer
DIN-Schiene.
1.1 Funktion
Bei Eintritt von Feuchtigkeit in die Ölkammer, wird der Widerstand zwischen
Anode und Gehäuse verringert. Wenn der Widerstand unter 100 kOhm (+-
10%) fällt, wird das Relais aktiviert und die Verbindung zwischen Klemmen
5 und 6 geschlossen. Das Störsignal muss 10 Sekunden andauern, um den
Alarm auszulösen.
Klemme Beschreibung
1Stromversorgung (0 oder N)
2Stromversorgung (+24 VDC oder L1)
3Erdungsklemme / Pumpengehäuse
4Eingang der Pumpenelektrode(n)
5Ausgangskontakt
6Ausgangskontakt (NO)
3 4 5 6
CA 461
Dichtigkeitsüberwachungsmodul Typ ABS CA 461, Installationsanweisung
DE

81907002J
8
Dichtigkeitsüberwachungsmodul Typ ABS CA 461, Installationsanweisung
DE
2 TECHNISCHE DATEN
2 .1 Technische Daten CA 461
Spannungsversorgung Dichtigkeitssensor
(DI-Elektrode)
12 VDC
Maximaler Strom zum Dichtigkeitssensor
(DI-Elektrode)
< 15 µA
Grenzwert der konduktiven Überwachung < 100 kΩ (±10 %)
Alarmverzögerung ca. 10 Sekunden
Betriebstemperatur -20 °C bis +50 ºC
Lagerungstemperatur -30 °C bis +80 ºC
Schutzart IP 20 / NEMA Typ 1
Gehäusewerkstoff PPO und PC
Montage DIN-Hutschiene 35 mm
Installationskategorie CAT II
Verschmutzungsgrad 2
Brennbarkeit V0 (E45329)
Feuchtigkeit 0 bis 95 % relative Luftfeuchtigkeit, nicht
kondensierend
Abmessungen 108 x 35 x 58 mm
Betriebsspannung
16907010 110 - 230 VAC
16907011 18 bis 36 VDC Sicherheitskleinspannung
und CLASS 2 Stromkreise
Sicherung Max. 10 A
Anschlussstecker / Anschlussleitung 0,2 bis 2,5 mm2 Kupferdraht / exibel /
abisolierte Länge 8 m
Anschlussstecker / Anschlussklemmen Anzugsmoment 0,56 bis 0,79 Nm
Stromverbrauch < 2 W
Kontaktbelastung Alarmausgang 250 VAC 3 A
Höhe über NN Max. 2000 m
Konformität
Achtung Wenn die Einheit in einer in diesem Dokument nicht beschriebenen Weise
verwendet wird,kann der durch die Anlage gebotene Schutz eventuell beein-
trächtigt werden.
2.2 Reinigung
Reinigung der Einheit
Schalten Sie die Einheit aus und reinigen Sie nur die Außen-/Vorderseite mit-
hilfe eines trockenen, weichen Tuchs. Gut geeignet wäre ein Microfasertuch,
mit dem Sie die Vorderseite der CA 461 Einheit vorsichtig abwischen, um die
Beschichtung nicht zu verkratzen. Wenn der Schmutz mit dem trockenen Tuch
nicht vollständig entfernt werden konnte, üben Sie nicht mehr Druck aus, um
ihn zu entfernen. Befeuchten Sie das Tuch bei Bedarf mit einer geringen Men-
ge Wasser mit einer verdünnten Lösung eines milden Reinigungsmittels und
versuchen Sie es erneut. Verwenden Sie nie Reinigungsmittel mit Politur oder
Lösungsmitteln, die die Kunststoffoberäche angreifen könnten.
