Supermicro C7C242-CB-M User manual

C7C242-CB-M
C7C242-CB-MW
a

C7C242-CB-M/MW QUICK REFERENCE GUIDE Product Safety Information
Standardized Warning Statements
Motherboards
About Standardized Warning Statements
The following statements are industry standard warnings, provided to warn the user of situations which can potentially
cause a bodily injury. Should you have questions or experience difculty, contact Supermicro's Technical Support De-
partment for assistance. Only certied technicians should attempt to install or congure components.
Read this section in its entirety before installing or conguring components in the Supermicro chassis.
Battery Handling
Warning!
There is a danger of explosion if the battery is replaced incorrectly. Replace the battery only with the same or an equiva-
lent type recommended by the manufacturer. Dispose of used batteries according to the manufacturer's instructions.
電池の取り扱い
電池交換が正しく行われなかった場合、破裂の危険性があります。 交換する電池はメーカーが推奨する型、または同等のもの
を使用下さい。 使用済電池は製造元の指示に従って処分して下さい。
警告
電池更換不當會有爆炸危險。請使用製造商建議之相同或功能相當的電池更換原有電池。請按照製造商的說明指示處理
廢棄舊電池。
警告
电池更换不当会有爆炸危险。请只使用同类电池或制造商推荐的功能相当的电池更换原有电池。请按制造商的说明处理
废旧电池。
경고!
배터리가 올바르게 교체되지 않으면 폭발의 위험이 있습니다. 기존 배터리와 동일하거나 제조사에서 권장하는 동등한
종류의 배터리로만 교체해야 합니다. 제조사의 안내에 따라 사용된 배터리를 처리하여 주십시오.
Note: For complete product safety information, refer to http://www.supermicro.com/about/policies/safety_information.cfm.




WARNING: This product can expose you to chemicals including
lead, known to the State of California to cause cancer and birth
defects or other reproductive harm. For more information, go
to www.P65Warnings.ca.gov.
!

限用物質含有情況標示聲明書
設備名稱：主機板 / Motherboard
單元Ｕnit
限用物質及其化學符號
鉛Lead
(Pb) 汞Mercury (Hg) 鎘Cadmium (Cd)
六價鉻
Hexavalent
chromium
(Cr+6)
多溴聯苯
Polybrominated
biphenyls
(PBB)
多溴二苯醚
Polybrominated
diphenyl ethers
(PBDE)
主機板
(Motherboard)
－○ ○ ○ ○ ○
備考1.〝超出0.1 wt %〞及〝超出0.01 wt %〞係指限用物質之百分比含量超出百分比含量基準
值。
備考2.〝○〞係指該項限用物質之百分比含量未超出百分比含量基準值。
備考3.〝－〞係指該項限用物質為排除項目。
Equipment name
型號（型式）：C7C242-CB-M/C7C242-CB-MW
Type designation (Type)
Restricted substances and its chemical symbols
Declaration of the Presence Condition of the Restricted Substances Marking
Note 1：“Exceeding 0.1 wt %” and “exceeding 0.01 wt %” indicate that the percentage content of the restricted substance exceeds the
reference percentage value of presence condition.
Note 2：“○” indicates that the percentage content of the restricted substance does not exceed the percentage of reference value of presence.
Note 3：The “−” indicates that the restricted substance corresponds to the exemption.
C7C242-CB-M/MW QUICK REFERENCE GUIDE 限用物質含有情況標示聲明書

C7C242-CB-M/MW QUICK REFERENCE GUIDE BIOS POST Codes
AMI BIOS POST Codes
About AMI BIOS POST Codes
The table below lists some of AMI BIOS POST codes for C7C242-CB-M/MW. For more information, refer to https://
www.supermicro.com.tw/manuals/other/AMI_AptioV_BIOS_POST_Codes_for_SM_Motherboards.pdf.
Code Description
0x32 CPU post-memory initialization is started
0x55 No Memory detected or memory failed
0x63 CPU DXE initialization is started
0x69 North Bridge DXE initialization is started
0x70 South Bridge DXE initialization is started
0x92 PCI Bus initialization is started
0x99 Super IO Initialization
0x9A USB initialization is started
0xA0 IDE initialization is started
0xA9 Boot into BIOS setup menu
0xAE Legacy Boot event
0xB2 Legacy Option ROM Initialization
0xB4 USB hot plug
0xD6 No console output devices are found
0xD7 No console input devices are found
0xF2 Recovery process started
0xF9 Recovery capsule is not found

C7C242-CB-M/MW QUICK REFERENCE GUIDE
M.2 Device Installation and Removal Instructions
M.2 Device Installation M.2 Device Removal
M.2 Device Installation and Removal Instructions

C7C242-CB-M/C7C242-CB-MW
QuiCk RefeRenCe Guide Rev. 1.0a
SUPERMICR R
Motherboard Layout and Features
= mounting hole
LGA 1151
I/O BACK PANEL
JTPM1
TPM/PORT80
JTPM1:
JSTBY1
5V STBY POWER
JSTBY1:
JF1
USB 3/4 (2.0)USB 10 (3.0, TypeC)
USB 8/9 (3.0)
COM1
JWD1
JPME2
AUDIO FP
JSD1:SATA DOM PWR
JSD1
JBT1:CMOS CLEAR
INTRUSION
JD1
CHASSISJL1 :
JL1
BIOS
JBT1
JCMOS
PCH SLOT4 PCI-E 3.0 x1
2-3:ME MANUFACTURING MODE
JPME2:
1-2:NORMAL
PCH SLOT5 PCI-E 3.0 x1
JD1:SPEAKER:1-4
LED1
JWD1:WATCH DOG
1-2:RST
2-3:NMI
PCH SLOT6 PCI-E 3.0 x1
JSPDIF_OUT
CPU SLOT7 PCI-E 3.0 x16
HD AUDIO
PCI-E M.2-M1
SYS_FAN2
2242
2260
MH11
2280
MH12
MH10
JI2C1
JI2C2
JI2C1/JI2C2
ON :ENABLE
OFF:DISABLE
J9702
J9701
USB2 (2.0)
(3.0)
USB7
(3.1)
USB
SYS_FAN1
5/6
LAN
JPW1
PCI-E M.2-E1
JPUSB1:USB0/1 WAKE UP
1-2 ENABLE
2-3 DISABLE
DIMMB2
DIMMB1
DIMMA2
DIMMA1
CPU_FAN1
JPUSB1
LED14_CPU1
DIMM LED
CPU LED
LED14_BOOT_DEVICE
LED14_VGA1
LED14_DRAM1
VGA LED
BOOT LED
JP1
JPW2
KB/MOUSE/USB 0/1(2.0)
A
C
BIOS LICENSE
MAC CODE
BAR CODE
REV:1.02
DESIGNED IN USA
+
CA
BT1
2-3:DEBUG MODE
J9701/J9702
1-2:NORMAL
2-3:CLEAR CMOS JCMOS: 1-2:NORMAL
I-SATA5
I-SATA4 I-SATA3
I-SATA2 I-SATA1
I-SATA0
PWR
ON
RST
X
OH/FF
NIC X
1
HDD
LED
LED
PWR
WIFI+BT (for C7242-CB-MW only)
LGA 1151

Package contents
• One (1) Supermicro Motherboard
• Two (2) SATA Cables
• One (1) I/O Shield
• One (1) Quick Reference
• One (1) Driver CD
• One Antenna (1) (For C7C242-CB-MW only)
Jumpers and Connectors
Jumpers
Connectors
Jumper Description Default
J9701/J9702 Manufacturing Mode 1-2: Normal
JBT1 Clear CMOS (onboard) Short pads to clear CMOS
JCMOS Clear CMOS Jumper Open: Normal
Short: Clear CMOS
JI2C1/JI2C2 SMB to PCI-E Slots Open: Disable
JPME2 Intel Manufacturing Mode 1-2: Normal
JPUSB1 USB Wake Up Enable (Back Panel USB0/1) 1-2: Enable
JWD1 Watch Dog Function Enable 1-2: Reset
Connector Description
AUDIO FP Front Panel Audio Header
BT1 Onboard Battery
COM1 COM Header
CPU_FAN1 CPU Fan Header
CPU SLOT7 PCI-E 3.0 x16 PCI-E 3.0 x16 Slot
PCH SLOT4/5/6 PCI-E 3.0 x1 PCI-E 3.0 x1 Slots
HD AUDIO High Denition Audio
I-SATA0~5 (Intel C242) Serial ATA (SATA) 3.0 Ports (6Gb/sec)
JD1 Speaker/Buzzer (Pins 1~4: External Speaker, Pins 3~4: Buzzer)
JF1 Front Control Panel Header
JL1 Chassis Intrusion Header
JPW1 24-pin ATX Power Connector (Required)
JPW2 8-pin CPU Power Connector (Required)
JSD1 SATA DOM (Disk On Module) Power Connector
JSPDIF_OUT Sony/Philips Digital Interface (S/PDIF) Out Header
JSTBY1 Standby Power Header
JTPM1 Trusted Platform Module (TPM) Header
KB/MOUSE PS/2 Keyboard/Mouse Port
LAN RJ45 GbE LAN Port
PCI-E M.2-E1 WiFi+BT (for C7C242-CB-MW only)
PCI-E M.2-M1 PCI-E M.2 Connector (small form factor devices and other portable devices for
high speed NVMe SSDs)
SYS_FAN1/FAN2 System Fan Headers
USB0/1 Back Panel Universal Serial Bus (USB) 2.0 Ports
USB2 Back Panel USB 2.0 Port
USB3/4 Front Panel Accessible USB 2.0 Header
USB5/6 Back Panel USB 3.1 Gen2 Ports (Red)
USB7 Back Panel USB 3.1 Gen1 Port (Blue)
USB8/9 Front Panel Accessible USB 3.1 Gen1 Header
USB10 Front Panel Accessible USB 3.1 Gen1, Type-C Header

ContaCt InformatIon
• www.supermicro.com (Email: [email protected])
• Manuals: http://www.supermicro.com/support/manuals
• Drivers & Utilities: https://www.supermicro.com/wftp/driver/
• Safety: http://www.supermicro.com/about/policies/safety_information.cfm

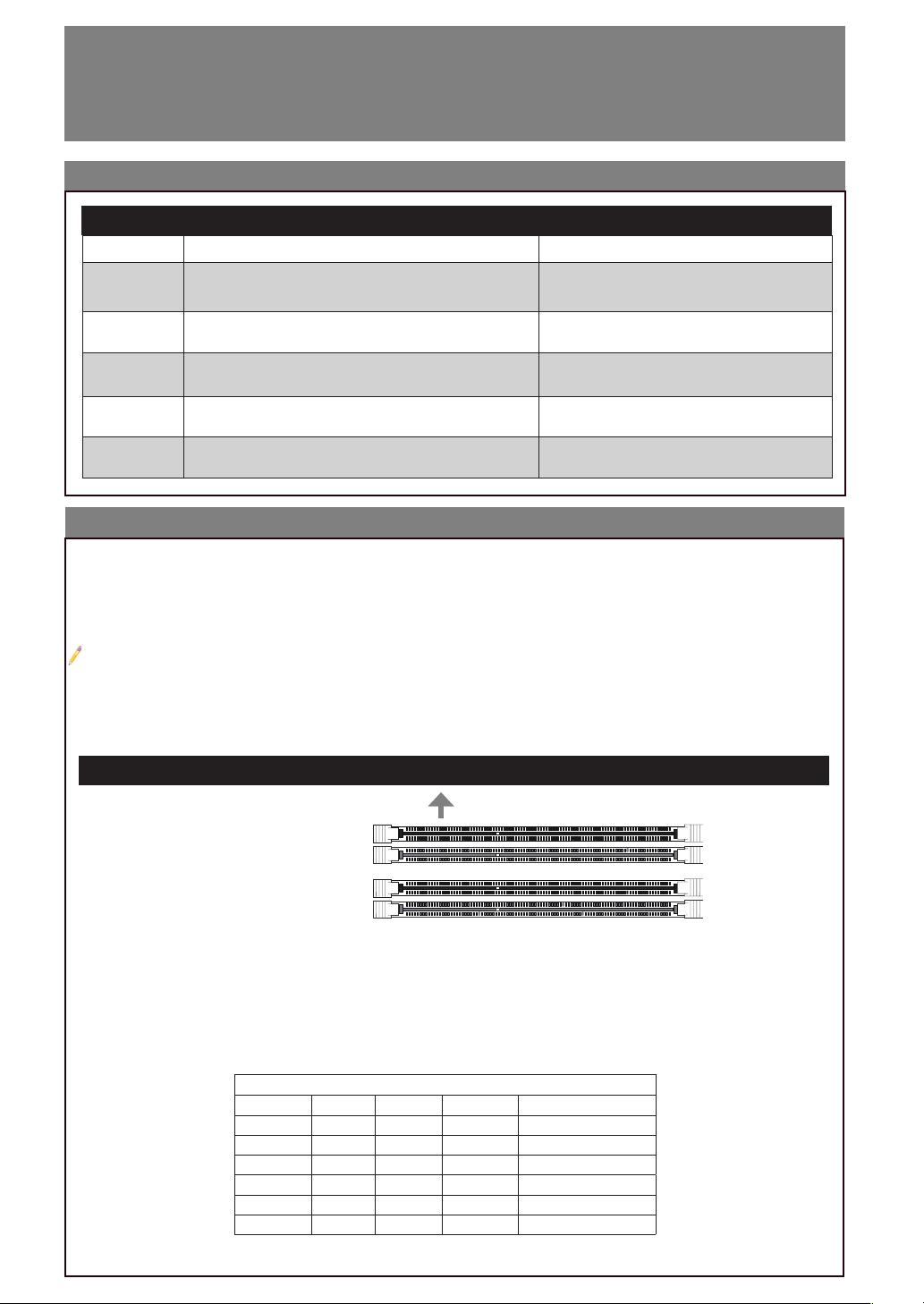

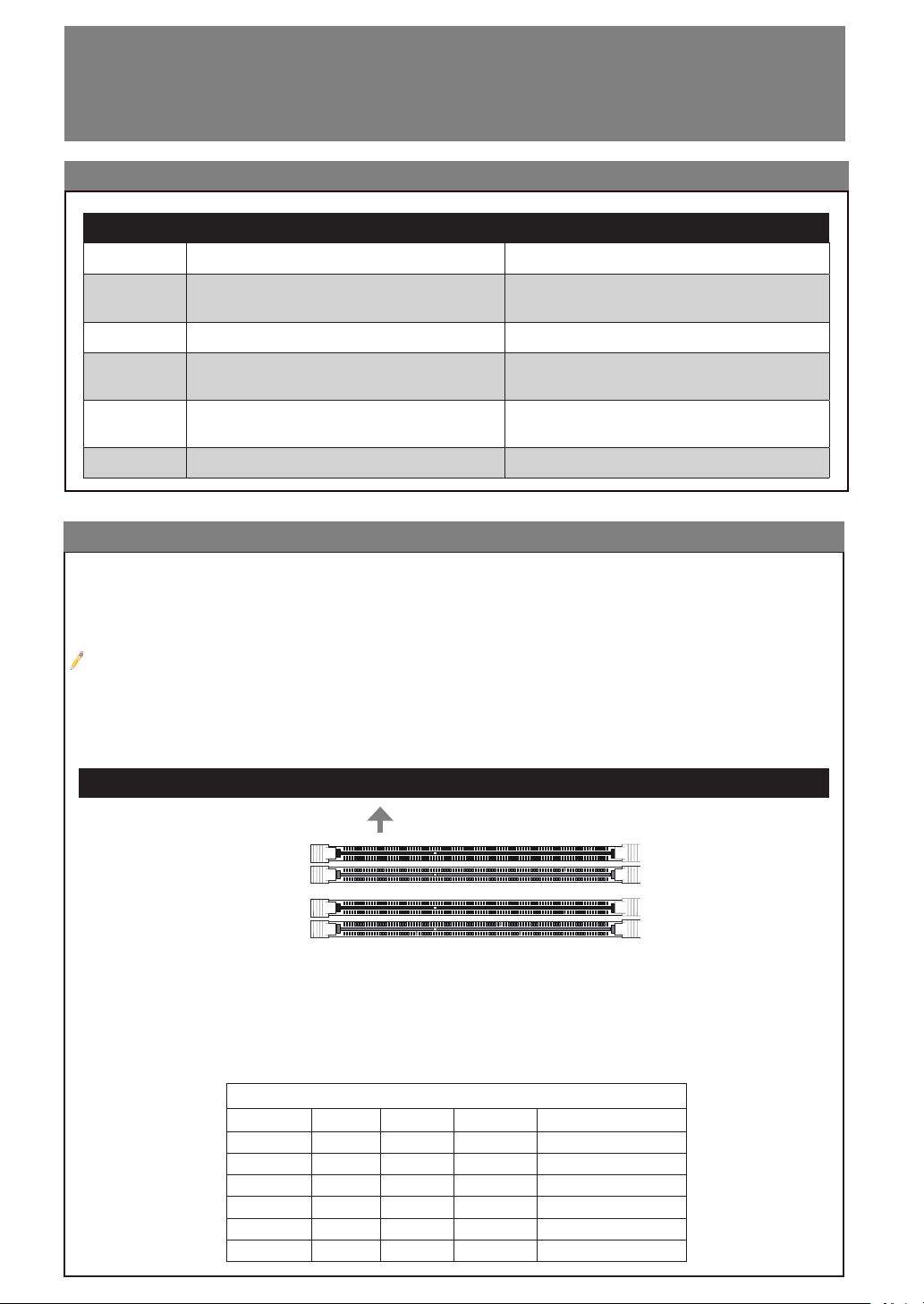

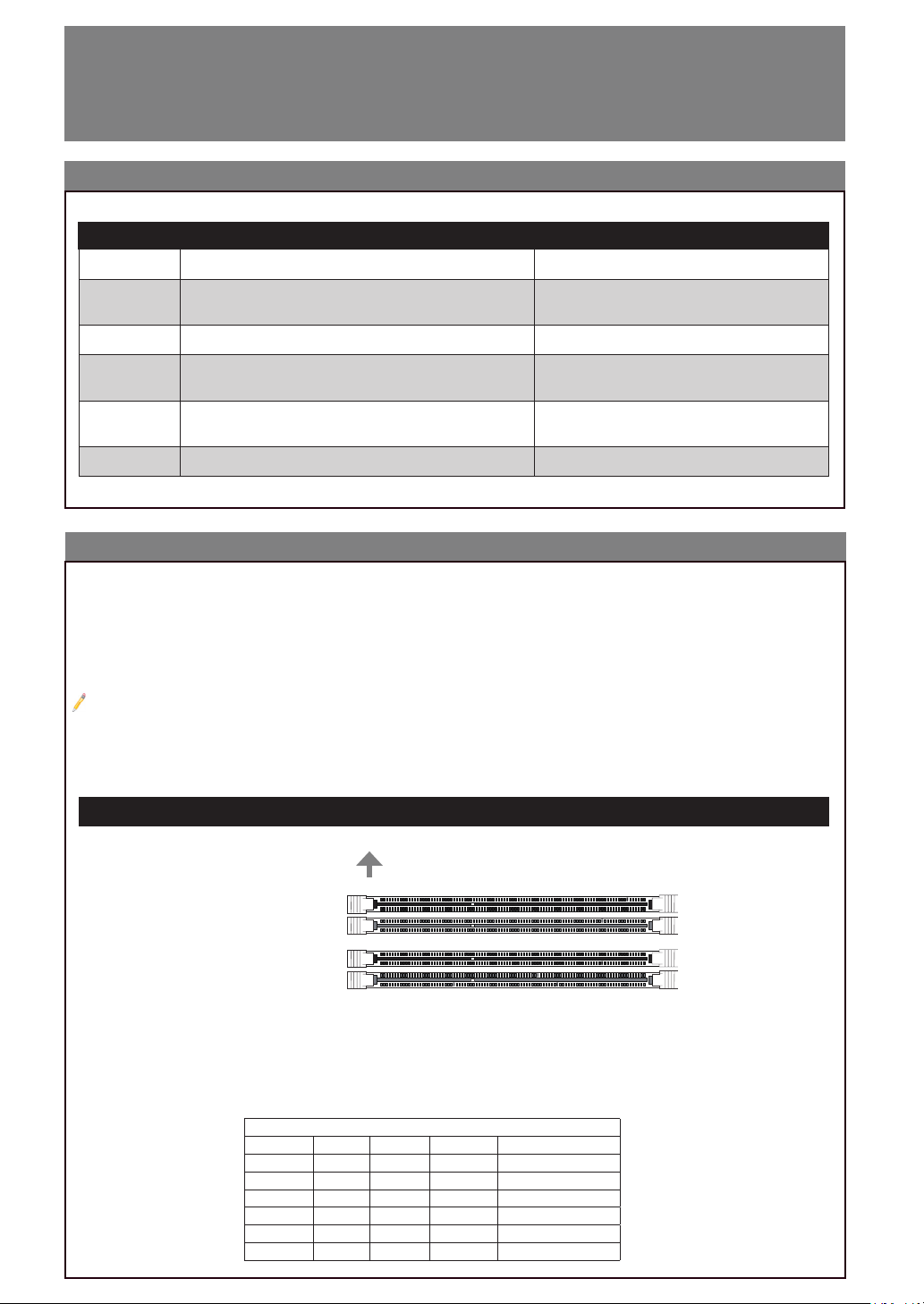

LED Indicators
LED indicators
CPU & Memory Support
DIMM Memory Installation
LED Description Color/State
BOOT LED Bootable Device POST (Power-On Self-Test) Status Bootable Device POST: Red ON
Bootable Device POST Completion: OFF
CPU LED CPU POST (Power-On Self-Test) Status CPU POST: Yellow ON
DIMM LED DIMM POST (Power-On Self-Test) Status DIMM POST: Blue ON
DIMM POST Completion: OFF
LED1 Power On: Green On
S3 (Suspend to RAM) LED
Power On: Green On
S3: Green Blinking
VGA LED Onboard VGA POST (Power-On Self-Test) Status Onboard VGA POST: Green ON
The C7C242-CB-M/MW supports a single Intel® Xeon® E2100 series and 8th Generation Intel Core™ i9 (Non-
K only)/ i7 (8086K and 8700K are not supported)/ i5/ i3/ Pentium®/ Celeron® series processor, up to 64GB of
Unbuffered (UDIMM) ECC/ Non-ECC DDR4 memory, up to 2666MHz in four 288-pin memory slots. Populating
these DIMM slots with a pair of memory modules of the same type and same size will result in interleaved memory,
which will improve memory performance.
Towards the CPU
DIMMB2 (Gray Slot)
DIMMA2 (Gray Slot)
Notes: 1) For memory optimization, use only DIMM modules that have been validated by Supermicro. For the latest memory
updates, please refer to our website at http://www.supermicro.com/products/motherboard.
2) Always connect the power cord last, and always remove it before adding, removing or changing any hardware components.
3) Only use an Intel Xeon E2100 series or 8th Generation Intel Core i9 (Non-K only)/ i7 (8086K and 8700K are not
supported)/ i5/ i3/ Pentium/ Celeron series processor to boot up otherwise system will not be powered on.
DIMMA1 (Black Slot)
DIMMB1 (Black Slot)
Memory Population Guidelines
When installing memory modules, the DIMM slots should be populated in the following order: DIMMA2, DIMMB2,
then DIMMA1, DIMMB1.
• Always use DDR4 DIMM modules of the same size, type, and speed.
• Mixed DIMM speeds can be installed. However, all DIMMs will run at the speed of the slowest DIMM.
Recommended Population (Balanced)
DIMMB2 DIMMA2 DIMMB1 DIMMA1 Total System Memory
4GB 4GB 8GB
4GB 4GB 4GB 4GB 16GB
8GB 8GB 16GB
8GB 8GB 8GB 8GB 32GB
16GB 16GB 32GB
16GB 16GB 16GB 16GB 64GB

MNL-2097-QRG-10a
© 2019 Supermicro Computer Inc. All rights reserved. Reproduction of this document whether in part or in whole is strictly prohibited without Supermicro's written consent. All Trademarks are property of their respective entities. All information provided is deemed accurate at the time of printing; however, it is not guaranteed.
Notes
• Graphics shown in this quick reference guide are for illustration only. Your components may or
may not look exactly the same as drawings shown in this guide.
• Refer to Chapter 2 of the User Manual for detailed information on jumpers, connectors, LED
indicators, memory support and CPU/motherboard installation instructions.

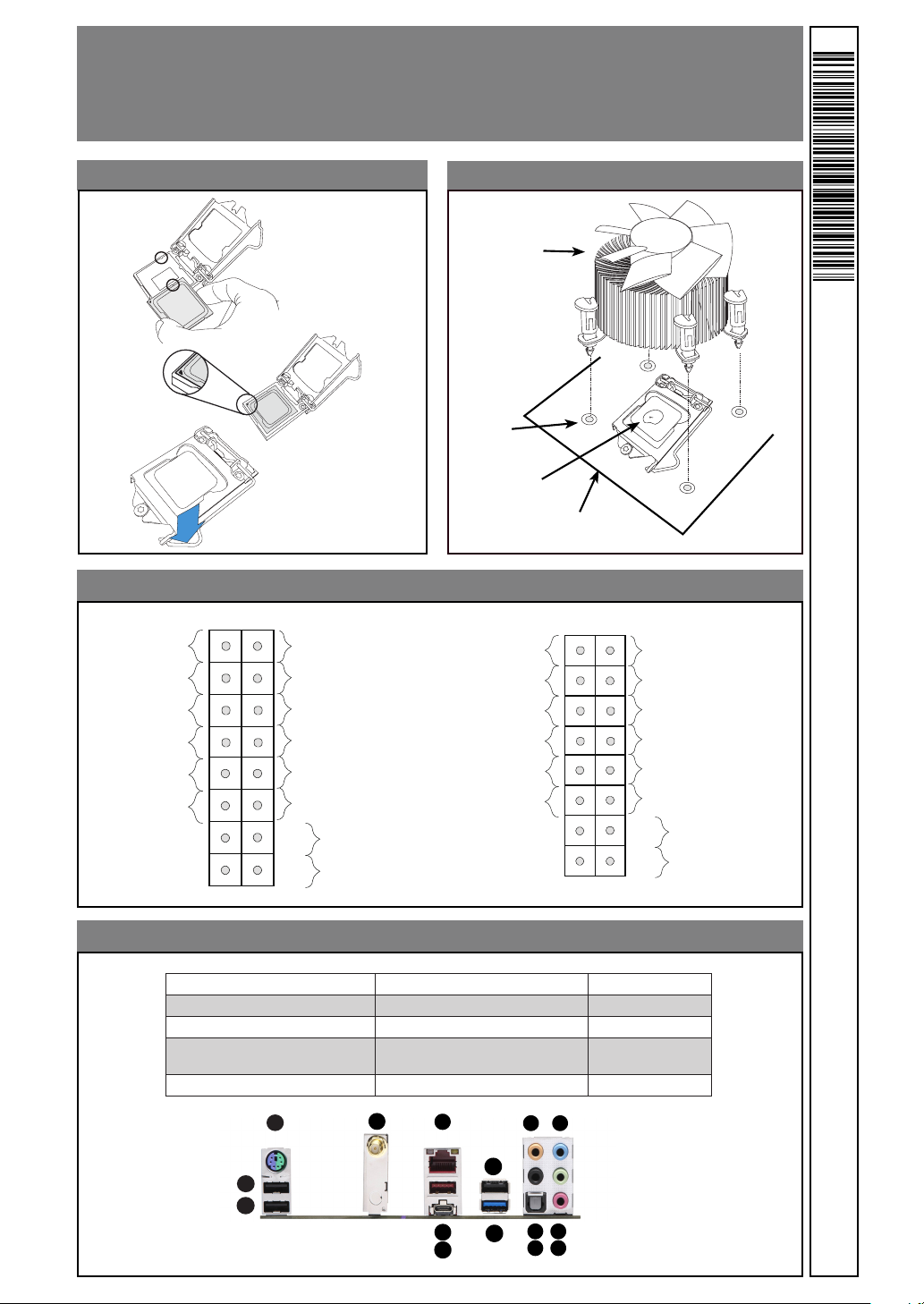

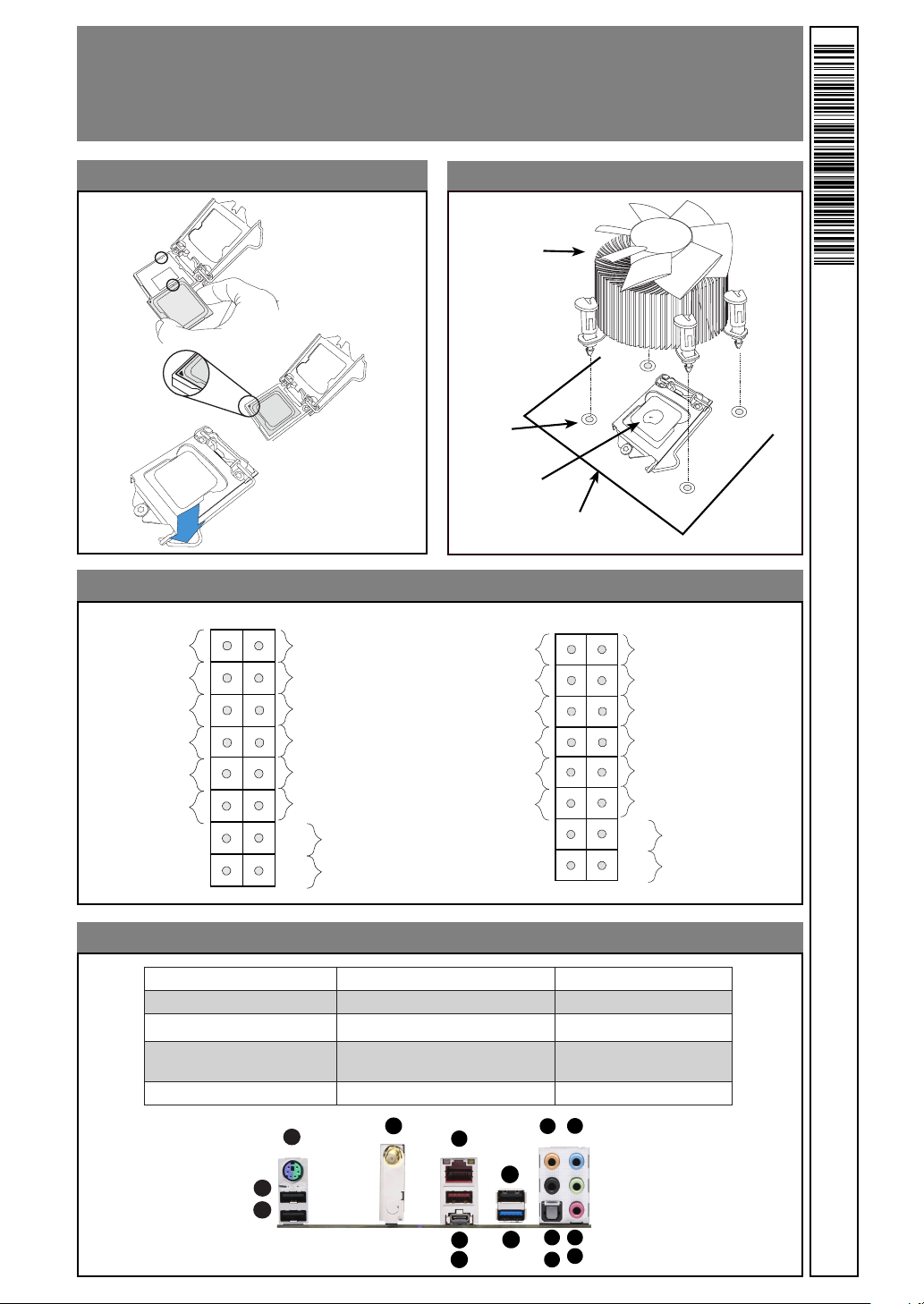

Front Control Panel (JF1)
CPU Installation Heatsink Installation
Heatsink
with Fan
Motherboard
Mounting Hole
Back Panel I/O Connectors
Add
thermal paste
Power Button
Over heat/Fan Fail L
ED (-)
1
NIC1 LED (-)
Reset Button
2
HDD LED (-)
POWER LED (-)
Reset
PWR
POWER LED (+)
Ground
Ground
XX
HDD LED (+)
NIC1 LED (+)
Over heat/Fan Fail L
ED (+)
1516
XX
A. PS/2 Keyboard/Mouse Port F. USB5 (3.1 Gen2, Type A) Port K. Surround Out
B. USB0 (2.0) Port G. USB6 (3.1 Gen2, Type C) Port L. SPDIF Out
C. USB1 (2.0) Port H. USB2 (2.0) Port M. Line In
D. WiFi+BT (for C7C242-CB-MW only) I. USB7 (3.1 Gen1) Port N. Line Out
E. RJ-45 Gigabit Ethernet Port J. Center/LFE Out O. Mic In
A
B
C
D
F
G
H
J
K
L
M
N
O
I
E
C7C242-CB-M/MW

美超微電腦股份有限公司
C7C242-CB-M/C7C242-CB-MW 快速參考指南 版本 1.0a
SUPERMICR R
主機板元件配置圖
= 裝機孔
LGA 1151
I/O BACK PANEL
JTPM1
TPM/PORT80
JTPM1:
JSTBY1
5V STBY POWER
JSTBY1:
JF1
USB 3/4 (2.0)USB 10 (3.0, TypeC)
USB 8/9 (3.0)
COM1
JWD1
JPME2
AUDIO FP
JSD1:SATA DOM PWR
JSD1
JBT1:CMOS CLEAR
INTRUSION
JD1
CHASSISJL1 :
JL1
BIOS
JBT1
JCMOS
PCH SLOT4 PCI-E 3.0 x1
2-3:ME MANUFACTURING MODE
JPME2:
1-2:NORMAL
PCH SLOT5 PCI-E 3.0 x1
JD1:SPEAKER:1-4
LED1
JWD1:WATCH DOG
1-2:RST
2-3:NMI
PCH SLOT6 PCI-E 3.0 x1
JSPDIF_OUT
CPU SLOT7 PCI-E 3.0 x16
HD AUDIO
PCI-E M.2-M1
SYS_FAN2
2242
2260
MH11
2280
MH12
MH10
JI2C1
JI2C2
JI2C1/JI2C2
ON :ENABLE
OFF:DISABLE
J9702
J9701
USB2 (2.0)
(3.0)
USB7
(3.1)
USB
SYS_FAN1
5/6
LAN
JPW1
PCI-E M.2-E1
JPUSB1:USB0/1 WAKE UP
1-2 ENABLE
2-3 DISABLE
DIMMB2
DIMMB1
DIMMA2
DIMMA1
CPU_FAN1
JPUSB1
LED14_CPU1
DIMM LED
CPU LED
LED14_BOOT_DEVICE
LED14_VGA1
LED14_DRAM1
VGA LED
BOOT LED
JP1
JPW2
KB/MOUSE/USB 0/1(2.0)
A
C
BIOS LICENSE
MAC CODE
BAR CODE
REV:1.02
DESIGNED IN USA
+
CA
BT1
2-3:DEBUG MODE
J9701/J9702
1-2:NORMAL
2-3:CLEAR CMOS JCMOS: 1-2:NORMAL
I-SATA5
I-SATA4 I-SATA3
I-SATA2 I-SATA1
I-SATA0
PWR
ON
RST
X
OH/FF
NIC X
1
HDD
LED
LED
PWR
WIFI+BT (for C7242-CB-MW only)
LGA 1151

單一主機板包裝盒內容清單
• 快速參考指南 x1
• 驅動程式光碟片x1
• 天線 x1（僅適用於 C7C242-CB-MW）
• Supermicro 主機板 x1
• SATA 訊號線 x2
• 後檔板 x1
連接埠 說明
AUDIO FP 前面板音效接頭
BT1 內建電池
COM1 COM 序列連接埠
CPU_FAN1 中央處理器風扇接頭
CPU SLOT7 PCI-E 3.0 x16 支援 PCI-E 3.0 x16 運作效能規格插槽
PCH SLOT4/5/6 PCI-E 3.0 x1 支援 PCI-E 3.0 x1 運作效能規格插槽
HD AUDIO 背板5個音源接頭（中央及重低音輸出、後喇叭輸出、音源輸入、音源輸出、麥克
風）和1個S/PDIF 光纖輸出插座
I-SATA0~5 （Intel C242）序列 ATA 介面（SATA 3.0）連接埠 0~5（6Gb/秒）
JD1 喇叭/蜂鳴器（針腳 1~4：外接喇叭，針腳 3~4：蜂鳴器）
JF1 前控制面板接頭
JL1 機殼防盜裝置接頭
JPW1 24針腳 ATX 主電源連接埠（必備）
JPW2 8針腳 CPU 電源連接埠（必備）
JSD1 SATA DOM（磁碟模組）電源連接埠
JSPDIF_OUT S/PDIF（索尼/飛利浦數位傳輸介面）輸出接頭
JSTBY1 待機電源接頭
JTPM1 TPM 信任平台模組接頭
KB/MOUSE 背板1個PS/2 鍵盤/滑鼠共用接頭
LAN 背板1個RJ-45 網路連接埠
PCI-E M.2-E1 無線網路卡+藍芽卡接頭（僅適用於C7C242-CB-MW）
PCI-E M.2-M1PCI-E M.2 介面連接埠，適用具高速傳輸 NVMe 介面之小尺寸以及其他可攜式
M.2 固態硬碟
SYS_FAN1/FAN2 系統風扇接頭
USB0/1 背板 USB 2.0 規格連接埠（黑色）
USB2 背板 USB 2.0 規格連接埠（黑色）
USB3/4 前面板 USB 2.0 規格連接埠
USB5/6 背板 USB 3.1 Gen2 規格連接埠（USB5：紅色 Type-A；USB6：Type-C）
USB7 背板 USB 3.1 Gen1 規格連接埠（藍色）
USB8/9 前面板 USB 3.1 Gen1 規格連接埠
USB10 前面板 USB 3.1 Gen1 規格連接埠（Type-C）
跳線器/連接埠
連接埠（Connector）
跳線器 說明 預設值
J9701/J9702 工廠製造設定模式 針腳 1-2：正常
JBT1 CMOS 組態資料清除（內建） 設為短路來清除 CMOS 資料
JCMOS CMOS（可讀寫隨機存取記憶體晶片）組態資料清除 開路（正常）
短路（組態資料清除）
JI2C1/JI2C2 PCI-E（系統匯流排）介面的 SMB 插座 未連接（不啟用）
JPME2 Intel 製造模式 針腳 1-2（正常）
JPUSB1 啟用USB喚醒（背板 USB 0/1）針腳 1-2（啟用）
JWD1 啟動系統監控（Watch Dog）功能 針腳 1-2（重設）
跳線器（Jumper）

線上技術支援及下載
• 聯絡我們（技術支援信箱）：www.supermicro.com（Email: [email protected]）
• 產品手冊文件：http://www.supermicro.com/support/manuals
• 驅動程式及工具程式：https://www.supermicro.com/wftp/driver/
• 產品安全性須知：http://www.supermicro.com/about/policies/safety_information.cfm
本主機板 C7C242-CB-M/MW 支援 Intel® Xeon® E2100 系列和第八代 Intel CoreTM i9 （ Non-K only ） / i7 （ 8086K
and 8700K are not supported ） / i5/ i3/ Pentium®/ Celeron® 處 理 器。記 憶 體 支 援 Unbuffered DIMM ECC/ non-
ECC DDR4，容量最高可達 64GB，及四根高達 2666MHz（288支針腳 ） 的記憶體插槽。欲取得雙通道效能，
請安裝成對相同型號與速度之記憶體。
LED 指示燈
LED 指示燈
CPU & Memory Support
中央處理器及記憶體支援
此面朝向中央處理器
DIMMB1 （黑色插槽）
DIMMA1 （黑色插槽）
DIMM（記憶體模組）安裝方式
LED燈說明 燈號顏色/情況
BOOT LED 顯示硬碟開機時 POST 狀態 正在執行硬碟 POST 程序：紅燈
完成硬碟 POST 程序：燈滅
CPU LED 顯示 CPU BIOS POST 狀態 正在執行 CPU POST 程序：黃燈
DIMM LED 顯示記憶體 BIOS POST 狀態 正在執行記憶體 POST 程序：藍燈
完成記憶體 POST 程序：燈滅
LED1 開啟/ S3 模式（待機）指示燈 開機：持續亮燈
待機 S3 模式：綠燈閃爍
VGA LED 顯示 VGA 顯示卡開機時 POST 狀態 正在執行 VGA 顯示卡 POST 程序：綠燈
註：1) 請安裝使用本公司所認可的記憶體模組以達記憶體模組最佳化。更多的記憶體模組相關訊息，請參閱本公司網頁
(http://www.supermicro.com/products/motherboard)。
2) 增加、移除和更換任何硬體元件前，請務必先拔掉電源線，待確實完成所有程序後，再重新連接電源線。
3) 安裝 CPU 處理器時,請務必確認只使用 Intel Xeon E2100 系列或第八代 Intel Core i9（Non-K only）/ i7
（8086K and 8700K are not supported）/ i5/ i3/ Pentium/ Celeron 系列處理器再開啟系統電源。安裝不支援的 CPU
處理器，將導致系統無法正常運作。
請依照以下說明及表格安裝記憶體模組：
• 請遵循下列插槽編號順序依序安裝： DIMMA2（通道A、插槽2）、DIMMB2（通道B、插槽2）
、 DIMMA1 （通道A、插槽1）、DIMMB1 （通道B、插槽1）。
• 請使用相同型號（DDR4 DIMM）與速度之記憶體。若混合使用不同速度之記憶體，系統將
依較低的記憶體速度執行。
建議插槽使用方式
DIMMB2 DIMMA2 DIMMB1 DIMMA1 系統記憶體總容量
4GB 4GB 8GB
4GB 4GB 4GB 4GB 16GB
8GB 8GB 16GB
8GB 8GB 8GB 8GB 32GB
16GB 16GB 32GB
16GB 16GB 16GB 16GB 64GB
DIMMA2 （灰色插槽）
DIMMB2 （灰色插槽）

MNL-2097-QRG-10a
備註
© 2019 美超微股份有限公司（以下簡稱「本公司」）版權所有。未經本公司書面同意，嚴禁重製本文件部分或全部內容。所有商標均為所屬公司所有，所有 提供資訊於印刷之際視為但不保證正確。
• 快速參考指南中的圖例僅供安裝及操作說明使用，可能與實際產品外觀不同。
• 欲知更多跳線器/連接埠/指示燈/記憶體/主機板/中央處理器的安裝相關資訊，請
參閱《Supermicro c7c242-cB-m/mW 使用手冊》第二章。
前控制面板配置（JF1）
中央處理器安裝方式 散熱器安裝方式
散熱器
與風扇
主機板
安裝孔
背板輸出/輸入連接埠
塗上散熱膏
曢㹷捜
怵䆘/梏㈮
㔬暃 LED (-)
1
䶙⍈
1 LED (-)
憴娔捜
2
䡓䢆 LED (-)
曢㹷 LED (-)
憴娔
曢㹷
曢㹷 LED (+)
㎌✗
㎌✗
XX
䡓䢆 LED (+)
䶙⍈1 LED (+)
怵䆘/梏㈮
㔬暃 LED (+)
1516
XX
A. PS/2 鍵盤 (滑鼠) 連接埠 F. USB5 (3.1 Gen2, Type-A) 連接埠 K. 環繞聲道輸出
B. USB0 (2.0) 連接埠 G. USB6 (3.1 Gen2, Type-C) 連接埠 L. S/PDIF 輸出
C. USB1 (2.0) 連接埠 H. USB2 (2.0) 連接埠 M. 音效輸入
D. 無線網路卡+藍芽卡接頭 (僅適用
於C7C242-CB-MW)I. USB7 (3.1 Gen1) 連接埠 N. 音效輸出
E. RJ45 LAN 乙太網路連接埠 J. 中央/低音聲道輸出 O. 麥克風插孔
Power Button
Over heat/Fan Fail L
ED (-)
1
NIC1 LED (-)
Reset Button
2
HDD LED (-)
POWER LED (-)
Reset
PWR
POWER LED (+)
Ground
Ground
XX
HDD LED (+)
NIC1 LED (+)
Over heat/Fan Fail L
ED (+)
1516
XX
A
B
C
D
F
G
H
J
K
L
M
N
O
I
E
C7C242-CB-M/MW

美超微电脑股份有限公司
C7C242-CB-M/C7C242-CB-MW 快速参考指南 版本 1.0a
SUPERMICR R
主机板元件配置图
=螺丝孔
LGA 1151
I/O BACK PANEL
JTPM1
TPM/PORT80
JTPM1:
JSTBY1
5V STBY POWER
JSTBY1:
JF1
USB 3/4 (2.0)USB 10 (3.0, TypeC)
USB 8/9 (3.0)
COM1
JWD1
JPME2
AUDIO FP
JSD1:SATA DOM PWR
JSD1
JBT1:CMOS CLEAR
INTRUSION
JD1
CHASSISJL1 :
JL1
BIOS
JBT1
JCMOS
PCH SLOT4 PCI-E 3.0 x1
2-3:ME MANUFACTURING MODE
JPME2:
1-2:NORMAL
PCH SLOT5 PCI-E 3.0 x1
JD1:SPEAKER:1-4
LED1
JWD1:WATCH DOG
1-2:RST
2-3:NMI
PCH SLOT6 PCI-E 3.0 x1
JSPDIF_OUT
CPU SLOT7 PCI-E 3.0 x16
HD AUDIO
PCI-E M.2-M1
SYS_FAN2
2242
2260
MH11
2280
MH12
MH10
JI2C1
JI2C2
JI2C1/JI2C2
ON :ENABLE
OFF:DISABLE
J9702
J9701
USB2 (2.0)
(3.0)
USB7
(3.1)
USB
SYS_FAN1
5/6
LAN
JPW1
PCI-E M.2-E1
JPUSB1:USB0/1 WAKE UP
1-2 ENABLE
2-3 DISABLE
DIMMB2
DIMMB1
DIMMA2
DIMMA1
CPU_FAN1
JPUSB1
LED14_CPU1
DIMM LED
CPU LED
LED14_BOOT_DEVICE
LED14_VGA1
LED14_DRAM1
VGA LED
BOOT LED
JP1
JPW2
KB/MOUSE/USB 0/1(2.0)
A
C
BIOS LICENSE
MAC CODE
BAR CODE
REV:1.02
DESIGNED IN USA
+
CA
BT1
2-3:DEBUG MODE
J9701/J9702
1-2:NORMAL
2-3:CLEAR CMOS JCMOS: 1-2:NORMAL
I-SATA5
I-SATA4 I-SATA3
I-SATA2 I-SATA1
I-SATA0
PWR
ON
RST
X
OH/FF
NIC X
1
HDD
LED
LED
PWR
WIFI+BT (for C7242-CB-MW only)
LGA 1151

单一主机板包裝盒內容清单
• 快速参考指南 x1
• 驱动程序光盘 x1
• 天线 x1 (仅适用于 C7C242-CB-MW)
• Supermicro 主机板 x1
• SATA 数据线 x2
• 后挡板x1
接口 说明
AUDIO FP 前面板音效接口
BT1 內建电池
COM1 COM 串口
CPU_FAN1 中央处理器风扇接口
CPU SLOT7 PCI-E 3.0 x16 支持 PCI-E 3.0 x16 总线规格插槽
PCH SLOT4/5/6 PCI-E 3.0 x1 支持 PCI-E 3.0 x1 总线规格插槽
HD AUDIO 背板 5个音源接头（中央及重低音输出、后喇叭输出、音源输入、音源输出、麦克
风）和1个S/PDIF 光纤输出插座
I-SATA0~5 (Intel C242) 串行 ATA接口（SATA 3.0）接口 0~5（6Gb/秒）
JD1 喇叭/蜂鸣器（针脚 1~4：外接喇叭，针脚 3~4：蜂鸣器）
JF1 前控制面板接口
JL1 机壳防盗装置接口
JPW1 24针脚 ATX 主电源接口（必备）
JPW2 8针脚 CPU 供电接口（必备）
JSD1 SATA DOM（磁盘模块）电源接口
JSPDIF_OUT S/PDIF（索尼/飞利浦数字传输接口）输出接口
JSTBY1 待机电源插座
JTPM1 TPM 信任平台模块接口
KB/MOUSE 背板1个PS/2 键盘/鼠标共用接口
LAN 背板1个RJ-45 网络端口
PCI-E M.2-E1 无线网卡+蓝牙接口（仅适用于 C7C242-CB-MW）
PCI-E M.2-M1 PCI-E M.2 介面接口，适用于高速传输 NVMe 接口 M.2 固态硬盘
SYS_FAN1/FAN2 系统风扇接口
USB0/1 背板 USB 2.0 接口（黑色）
USB2 背板 USB 2.0 接口（黑色）
USB3/4 前面板 USB 2.0 接口
USB5/6 背板 USB 3.1 Gen2 接口（USB5：红色 Type-A；USB6：Type-C）
USB7 背板 USB 3.1 Gen1 接口（蓝色）
USB8/9 前面板 USB 3.1 Gen1 接口
USB10 前面板 USB 3.1 Gen1 接口（Type - C）
跳帽/接口
跳帽（Jumper）
连接接口（Connector）
跳帽 说明 预设值
J9701/J9702 工厂制造设定模式 针脚1-2：正常
JBT1 CMOS配置资料清除（內建） 设为短路來清除CMOS数据
JCMOS CMOS（可随机存取记忆芯片）配置数据清除 开路：正常
短路：设置数据清除
JI2C1/JI2C2 PCI-E（系统总线）介面的 SMB 插座 未连接：不启用
JPME2 Intel 制造模式 针脚1-2：正常
JPUSB1 启用 USB 唤醒（背板 USB 0/1）针脚1-2：启用
JWD1 启动系统监控（Watch Dog）功能 针脚1-2：重启

网上技术支持及下载
• 联络我们（技术支持信箱）：www.supermicro.com（Email: [email protected]）
• 产品用户手冊文件：http://www.supermicro.com/support/manuals
• 驱动程序及工具软件：https://www.supermicro.com/wftp/driver/
• 产品安全性须知：http://www.supermicro.com/about/policies/safety_information.cfm
注：1) 请安裝使用本公司所认可的内存模组以达到内存模组性能最佳化。更多的内存模组相关信息，请参阅本公司网页
(http://www.supermicro.com/products/motherboard)
2) 增加、移除和更换任何零部件前，请务必先拔掉电源线，待完成所有操作后，再重新连接电源线。
3) 安装 CPU 处理器时，请务必确认只使用 Intel Xeon E2100 系列或第八代 Intel Core i9（Non-K only）
/ i7（8086K and 8700K are not supported）/ i5/ i3/ Pentium/ Celeron 处理器再开启系统电源。安装不支援
的CPU 处理器将导致系统无法正常运作。
LED 指示灯
LED 指示灯
CPU & Memory Support
中央处理器及内存支持
此面朝向中央处理器
DIMMB1 （黑色插槽）
DIMMA2 （灰色插槽）
DIMM（内存模組）安裝方式
LED 灯 说明 灯号颜色/情況
BOOT LED 显示硬盤开机时 POST 状态 正在执行硬盘 POST 程序：红灯
完成硬盘 POST 程序：灯灭
CPU LED 显示 CPU BIOS POST 状态 正在执行 CPU POST 程序：黄灯
DIMM LED 显示内存 BIOS POST 状态 正在执行记忆体 POST 程序：蓝灯
完成记忆体 POST 程序：灯灭
LED1 开启/ S3 模 式（ 待 机 ）指 示 灯 开机：持续亮灯
待机 S3 模式：绿灯闪烁
VGA LED 显示 VGA 显示卡开机时 POST 状态 正在执行 VGA 顯示卡 POST 程序：绿灯
本主机板 C7C242-CB-M/MW 支持 Intel® Xeon® E2100 系列和第八代 Intel CoreTM i9 （ Non-K only ） /
i7 （ 8086K and 8700K are not supported ） / i5/ i3/ Pentium®/ Celeron® 处 理 器 。內 存 支 持 Unbuffered
DIMM ECC/ non-ECC DDR4，内存容量最高可达 64GB ，及四个 2666MHz （ 288- 针）的内存插槽。欲取
得双通道效能，请安裝成对相同型号与速度之内存条。
请依照以下说明及表格安装内存模組：
• 请遵循下列插槽编号順序依序安裝： DIMMA2（通道A、插槽2）、DIMMB2（通道B、插槽2）
DIMMA1 （通道A、插槽1）、DIMMB1 （通道B、插槽1）。
• 请使用相同型号（DDR4 DIMM）与速度之内存。若混合使用不同速度之内存，系統將依
据较低的内存速度执行。
建议插槽使用方式
DIMMB2 DIMMA2 DIMMB1 DIMMA1 系統内存总容量
4GB 4GB 8GB
4GB 4GB 4GB 4GB 16GB
8GB 8GB 16GB
8GB 8GB 8GB 8GB 32GB
16GB 16GB 32GB
16GB 16GB 16GB 16GB 64GB
DIMMA1 （黑色插槽）
DIMMB2 （灰色插槽）

MNL-2097-QRG-10a
备注
© 2019 美超微股份有限公司（以下簡稱「本公司」）版權所有。未經本公司書面同意，嚴禁重製本文件部分或全部內容。所有商標均為所屬公司所有，所有 提供資訊於印刷之際視為但不保證正確。
• 快速参考指南中的图例仅供安装及操作說明使用，可能与实际产品外观不同。
• 欲知更多跳帽/接口/指示灯/内存条/主机板/中央处理器的安装相关信息，请参阅
《Supermicro c7c242-cB-m(W) 使用手冊》第二章。
电源键
过热及风扇
故障LED (-)
1
网卡1LED (-)
重启键
2
硬盘LED (-)
电源LED (-)
重启
电源
电源LED (+)
接地
接地
X X
硬盘LED (+)
网卡1LED(+)
过热及风扇
故障LED (+)
1516
X X
前控制面板配置（JF1）
中央处理器安装方式 散热器安装方式
散热器
与风扇
主机板
安装孔
背板输入/输出接口
涂上散熱膏
A. PS/2 键盘/鼠标 F. USB 3.1 Gen2 Type-A 接口 5 K. 环绕立体声道输出
B. USB 2.0 接口 0 G. USB 3.1 Gen2 Type-C 接口 6 L. S/PDIF 输出
C. USB 2.0 接口 1 H. USB 2.0 接口 2 M. 音效输入
D. 无线网卡+蓝牙天线接口
(仅适用于C7C242-CB-MW)I. USB 3.1 Gen1 接口 7 N. 音效输出
E. 千兆以太网卡 RJ45 接口 J. 中央/低音声道輸出 O. 麦克风插孔
Power Button
Over heat/Fan Fail L
ED (-)
1
NIC1 LED (-)
Reset Button
2
HDD LED (-)
POWER LED (-)
Reset
PWR
POWER LED (+)
Ground
Ground
XX
HDD LED (+)
NIC1 LED (+)
Over heat/Fan Fail LED (+)
1516
XX
A
B
C
D
F
G
H
J
K
L
M
N
O
I
E
C7C242-CB-M/MW

C7C242-CB-M/C7C242-CB-MW
クイック・リファレンス・ガイド Rev. 1.0a
SUPERMICR R
マザーボードのレイアウト、および、特徴
=ボード固定穴
LGA 1151
I/O BACK PANEL
JTPM1
TPM/PORT80
JTPM1:
JSTBY1
5V STBY POWER
JSTBY1:
JF1
USB 3/4 (2.0)USB 10 (3.0, TypeC)
USB 8/9 (3.0)
COM1
JWD1
JPME2
AUDIO FP
JSD1:SATA DOM PWR
JSD1
JBT1:CMOS CLEAR
INTRUSION
JD1
CHASSISJL1 :
JL1
BIOS
JBT1
JCMOS
PCH SLOT4 PCI-E 3.0 x1
2-3:ME MANUFACTURING MODE
JPME2:
1-2:NORMAL
PCH SLOT5 PCI-E 3.0 x1
JD1:SPEAKER:1-4
LED1
JWD1:WATCH DOG
1-2:RST
2-3:NMI
PCH SLOT6 PCI-E 3.0 x1
JSPDIF_OUT
CPU SLOT7 PCI-E 3.0 x16
HD AUDIO
PCI-E M.2-M1
SYS_FAN2
2242
2260
MH11
2280
MH12
MH10
JI2C1
JI2C2
JI2C1/JI2C2
ON :ENABLE
OFF:DISABLE
J9702
J9701
USB2 (2.0)
(3.0)
USB7
(3.1)
USB
SYS_FAN1
5/6
LAN
JPW1
PCI-E M.2-E1
JPUSB1:USB0/1 WAKE UP
1-2 ENABLE
2-3 DISABLE
DIMMB2
DIMMB1
DIMMA2
DIMMA1
CPU_FAN1
JPUSB1
LED14_CPU1
DIMM LED
CPU LED
LED14_BOOT_DEVICE
LED14_VGA1
LED14_DRAM1
VGA LED
BOOT LED
JP1
JPW2
KB/MOUSE/USB 0/1(2.0)
A
C
BIOS LICENSE
MAC CODE
BAR CODE
REV:1.02
DESIGNED IN USA
+
CA
BT1
2-3:DEBUG MODE
J9701/J9702
1-2:NORMAL
2-3:CLEAR CMOS JCMOS: 1-2:NORMAL
I-SATA5
I-SATA4 I-SATA3
I-SATA2 I-SATA1
I-SATA0
PWR
ON
RST
X
OH/FF
NIC X
1
HDD
LED
LED
PWR
WIFI+BT (for C7242-CB-MW only)
LGA 1151

パッケージ内容
• Supermicro
マザーボード x 1
• SATA ケーブル x 2
• I/O シールド x 1
• クイック・リファレンス・ガイド x 1
• ドライバ CD x 1
• アンテナx 1 (C7C242-CB-MWのみ)
ジャンパとコネクタ
ジャンパ
コネクタ
ジャンパ 説明 デフォルト
J9701/J9702 製造モード 1-2: ノーマル
JBT1 CMOS クリア（オンボード） CMOSをクリアするためのショートパッド
JCMOS CMOSジャンパをクリア オープン：ノーマル
ショート：CMOSクリア
JI2C1/JI2C2 SMBからPCI-Eスロットへ オープン:無効
JPME2 Intel 製造モード 1-2: ノーマル
JPUSB1 USBウェイクアップ有効（背面パネルUSB 0/1）1-2: 有効
JWD1 ウッチドッグ機能有効 1-2: リセット
コネクタ 説明
AUDIO FP フロントパネルオーディオヘッダー
BT1 オンボードバッテリ
COM1 COM1 ヘッダー
CPU_FAN1 CPU ファン・ヘッダー
CPU SLOT7 PCI-E 3.0 x16 PCI-E 3.0 x16スロット
PCH SLOT4/5/6 PCI-E 3.0 x1 PCI-E 3.0 x1スロット
HD AUDIO ハイレゾオーディオ
I-SATA0~5 (Intel C242) シリアル ATA（SATA）3.0（6Gb/秒）
JD1 スピーカー/ブザー (ピン 1~4：外付けスピーカー、 ピン 3~4：ブザー)
JF1 フロントパネルコントロールヘッダー
JL1 筐体開閉検出ヘッダー
JPW1 24ピンCPU電源コネクタ（必須）
JPW2 8ピンCPU電源コネクタ（必須）
JSD1 SATA DOM（ディスクオンモジュール）電源コネクタ
JSPDIF_OUT Sony/Philips ディジタル・インタフェース (S/PDIF) 出力ヘッダー
JSTBY1 スタンバイ パワーヘッダー
JTPM1 Trusted Platform Module (TPM) ヘッダー
KB/MOUSE PS/2 キーボード/マウス ポート
LAN RJ45 GbE LANポート
PCI-E M.2-E1 WiFi+BT（C7C242-CB-MWのみ）
PCI-E M.2-M1 PCI-E M.2 コネクタ（スモール フォームファクタデバイスおよびその他の高速NVMe
SSD向け携帯機器)
SYS_FAN1/FAN2 システム・ファン・ヘッダー
USB0/1 バックパネルユニバーサルシリアルバス（USB）2.0ポート（黒色）
USB2 バックパネルUSB 2.0ポ ー ト（ 黒 色 ）
USB3/4 フロントパネルアクセス可能USB 2.0ヘッダー
USB5/6 バックパネルUSB 3.1 Gen2 ポ ー ト（ 赤 色 ）
USB7 バックパネルUSB 3.1 Gen1 ポ ー ト（ 青 色 ）
USB8/9 フロントパネルアクセス可能USB 3.1 Gen1ヘッダー
USB10 フロントパネルアクセス可能USB 3.1 Gen1、タ イ プ Cヘッダー

お問い合わせ
• www.supermicro.com (Email: [email protected])
• マニュアル: http://www.supermicro.com/support/manuals
• ドライバ & ユーティリティ: https://www.supermicro.com/wftp/driver/
• 安全性: http://www.supermicro.com/about/policies/safety_information.cfm
LED インジケータ
LED インジケータ
CPU & Memory Support
CPU & メモリ サポート
CPUの方向
DIMMB1 (黒色スロット)
DIMMA2 (灰色スロット)
DIMM メモリのインストール
LED 説明 色／状態
BOOT LED ブート可能デバイスPOST（パワーオンセルフテスト）状態 ブート可能デバイスPOST:赤色点灯
ブート可能デバイスPOST完了:消灯
CPU LED CPU POST（パワーオン・セルフテスト）状態 CPU POST:黄色点灯
DIMM LED DIMM POST（パワーオンセルフテスト）状態 DIMMメモリPOST中：青色点灯
DIMMメモリPOST完了：OFF
LED1 電源オン:緑色点灯
S3（RAMにサスペンド）LED
電源オン: 緑色点灯
S3: 緑色点滅
VGA LED オンボード VGA POST（パワーオンセルフテスト）状態 オンボードVGA POST:緑色点灯
C7C242-CB-M/MWは Intel® Xeon® E2100 シリーズ そして第8世代 Intel Core™ i9 (Non-K only)/ i7 (8086K
and 8700Kサポートされていません)/ i5/ i3/ Pentium®/ Celeron®プ ロ セ ッ サ、最 大 64GBの 非 バ ッ フ ァ（ UDIMM）ECC/
非ECC DDR4メモ リ、最 大 2666MHzを4つの288ピンメモリスロットでサポートします。これらのDIMMス ロ ッ ト に 、同 じ タ イ プ
および同じサイズのメモリモジュールを1組使用すると、メモリがインターリーブされ、メモリのパフォーマンスが向上します。
メモリ搭載ガイドライン
メモリモジュールを取り付けるときは、DIMMスロットに次の順序で取り付ける必要があります：DIMMA2、DIMMB2、
次に、DIMMA1、DIMMB1。
• 必ず、同じサイズ、タイプ、速度のDDR4 DIMMモジュールを使用してください。
• 速度が異なるDIMMを組み合わせることは可能です。ただし、すべてのDIMMは、最も遅いDIMMの速度で動作します。
推奨メモリ搭載 （バランスの取れた配置）
DIMMB2 DIMMA2 DIMMB1 DIMMA1 システムメモリの合計
4GB 4GB 8GB
4GB 4GB 4GB 4GB 16GB
8GB 8GB 16GB
8GB 8GB 8GB 8GB 32GB
16GB 16GB 32GB
16GB 16GB 16GB 16GB 64GB
DIMMA1 (黒色スロット)
DIMMB2 (灰色スロット)
注: 1) メモリを最適化するために、Supermicroにより検証されたDIMMモジュールのみを使用してください。最新のメモリアップデートにつ
いては、当社Webサ イ ト（ http://www.supermicro.co.jp/products/motherboard）を 参 照 し て く だ さ い 。
2) 必ず最後に電源コード を接続し、ハードウェアコンポーネントの追加、取り外し、または変更を行う前に、必ず電源コードを取り外し。
3) 起動には、Intel Xeon E2100 シリーズ または 8th Generation Intel Core i9 (Non-K only)/ i7 (8086K and 8700K
サポートされていません)/ i5/ i3/ Pentium/ Celeron のみを使用してください。それ以外の場合、システムは起動しません。
