C7H270-CG-ML/C7Q270-CB-ML QUICK REFERENCE GUIDE Product Safety Information
Standardized Warning Statements
Motherboards
About Standardized Warning Statements
The following statements are industry standard warnings, provided to warn the user of situations which can potentially
cause a bodily injury. Should you have questions or experience difculty, contact Supermicro's Technical Support De-
partment for assistance. Only certied technicians should attempt to install or congure components.
Read this section in its entirety before installing or conguring components in the Supermicro chassis.
Battery Handling
Warning!
There is a danger of explosion if the battery is replaced incorrectly. Replace the battery only with the same or an equiva-
lent type recommended by the manufacturer. Dispose of used batteries according to the manufacturer's instructions.
電池の取り扱い
電池交換が正しく行われなかった場合、破裂の危険性があります。 交換する電池はメーカーが推奨する型、または同等のも
のを使用下さい。 使用済電池は製造元の指示に従って処分して下さい。
警告
電池更換不當會有爆炸危險。請使用製造商建議之相同或功能相當的電池更換原有電池。請按照製造商的說明指示處理
廢棄舊電池。
警告
电池更换不当会有爆炸危险。请只使用同类电池或制造商推荐的功能相当的电池更换原有电池。请按制造商的说明处理
废旧电池。
경고!
배터리가 올바르게 교체되지 않으면 폭발의 위험이 있습니다. 기존 배터리와 동일하거나 제조사에서 권장하는 동등한
종류의 배터리로만 교체해야 합니다. 제조사의 안내에 따라 사용된 배터리를 처리하여 주십시오.
Note: For complete product safety information, refer to http://www.supermicro.com/about/policies/safety_information.cfm.




All manuals and user guides at all-guides.com

C7H270-CG-ML/C7Q270-CB-ML QUICK REFERENCE GUIDE BIOS POST Code

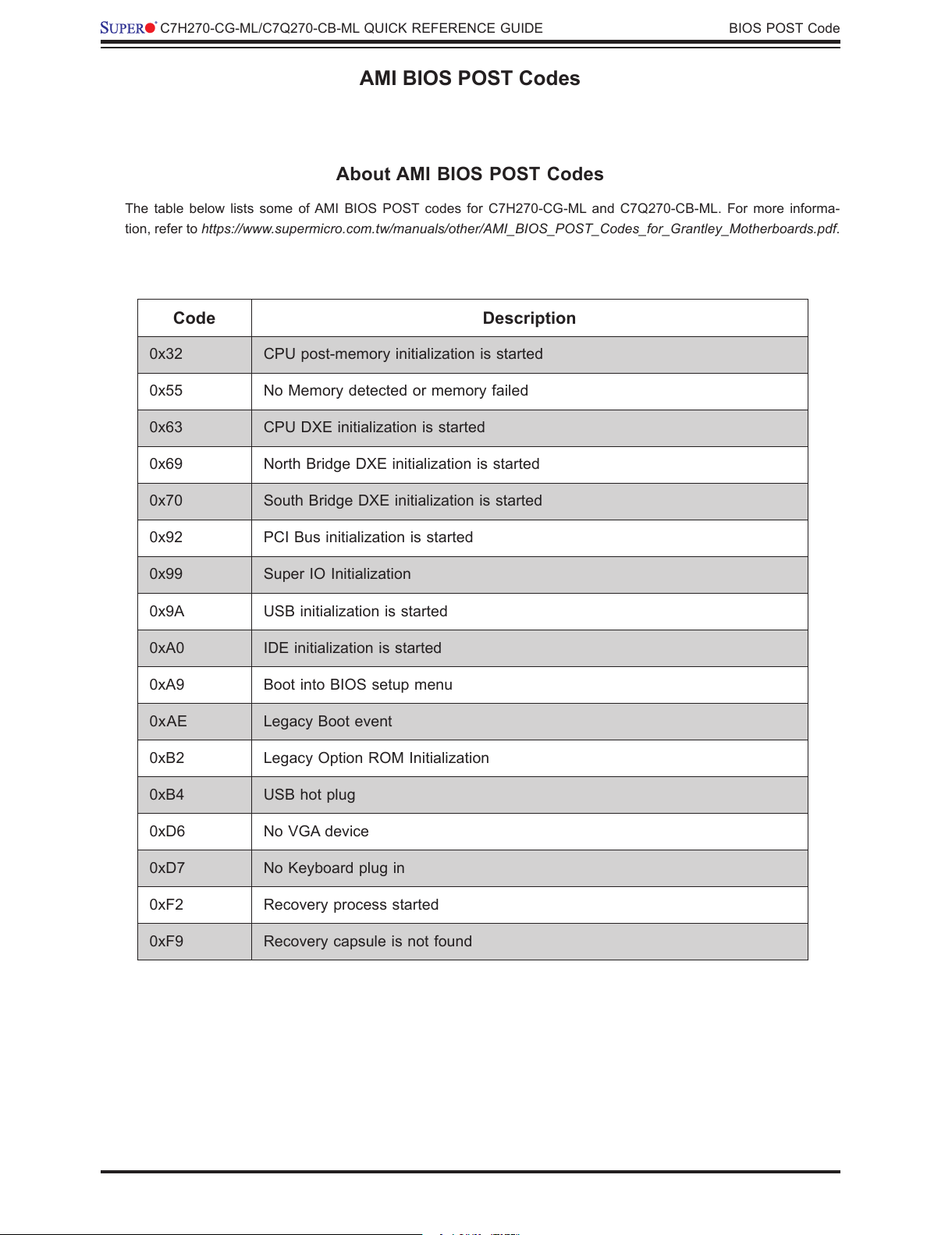

AMI BIOS POST Codes
About AMI BIOS POST Codes
The table below lists some of AMI BIOS POST codes for C7H270-CG-ML and C7Q270-CB-ML. For more informa-
tion, refer to https://www.supermicro.com.tw/manuals/other/AMI_BIOS_POST_Codes_for_Grantley_Motherboards.pdf.
Code Description
0x32 CPU post-memory initialization is started
0x55 No Memory detected or memory failed
0x63 CPU DXE initialization is started
0x69 North Bridge DXE initialization is started
0x70 South Bridge DXE initialization is started
0x92 PCI Bus initialization is started
0x99 Super IO Initialization
0x9A USB initialization is started
0xA0 IDE initialization is started
0xA9 Boot into BIOS setup menu
0xAE Legacy Boot event
0xB2 Legacy Option ROM Initialization
0xB4 USB hot plug
0xD6 No VGA device
0xD7 No Keyboard plug in
0xF2 Recovery process started
0xF9 Recovery capsule is not found
All manuals and user guides at all-guides.com

C7H270-CG-ML/C7Q270-CB-ML
QuiCk RefeRenCe Guide Rev. 1.0
SUPERMICR R

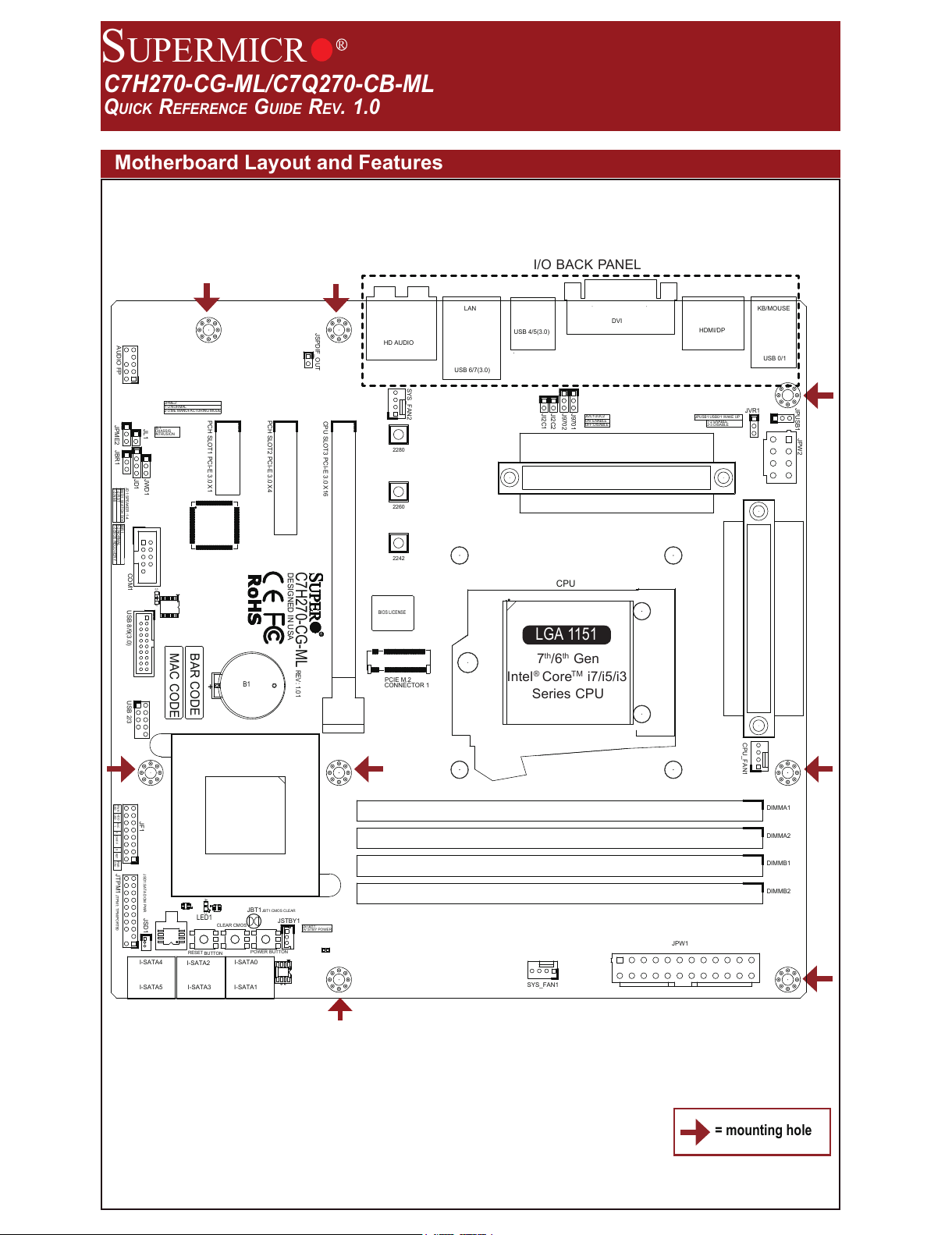

Motherboard Layout and Features
= mounting hole
LGA 1151
I/O BACK PANEL
TPM/PORT80JTPM1:
JTPM1
RST PWR
ON
XOH/FF
X
NIC
1
PWR
LED
HDD
LED
JF1
USB 2/3USB 8/9(3.0)
2-3:BIOS RECOVERY
1-2:NORMAL JBR1
WATCH DOG
1-2:RST
2-3:NMI
JWD1:
JBR1
JPME2
AUDIO FP
COM1
JD1:SPEAKER :1-4
JD1
JSD1
JWD1
JL1
JSD1:SATA DOM PWR
JL1:
CHASSIS
INTRUSION
2-3:ME MANUFACTURING MODE
JPME2:
1-2:NORMAL
I-SATA5
I-SATA4
I-SATA3
I-SATA2
I-SATA1
I-SATA0
PCH SLOT1 PCI-E 3.0 X1
JBT1 JBT1:CMOS CLEAR
PCH SLOT2 PCI-E 3.0 X4
CMOS
BUTTON
BUTTON
CLEAR
POWER
RESET
J9702
SYS_FAN1
JSTBY1
J9701
JI2C1 JI2C2
JSPDIF_OUT
5V STBY POWER
JSTBY1:
CPU SLOT3 PCI-E 3.0 X16
OFF:DISABLE
JI2C1/JI2C2
ON :ENABLE
HD AUDIO
PCIE M.2
CONNECTOR 1
SYS_FAN2
USB 6/7(3.0)
LAN
CPU
JPW1
DVI
JPUSB1:USB0/1 WAKE UP
HDMI/DP
DIMMB2
DIMMA2
DIMMB1
DIMMA1
2-3 DISABLE
1-2 ENABLE
CPU_FAN1
JVR1
JPUSB1 JPW2
KB/MOUSE
LED1
RT1
REV: 1.01
C7H270-CG-ML
DESIGNED IN USA
+
MAC CODE
BAR CODE
BIOS LICENSE
C
A
+
A C
USB 4/5(3.0)
USB 0/1
B1
2280
2260
2242
7th/6th Gen
Intel® CoreTM i7/i5/i3
Series CPU
All manuals and user guides at all-guides.com

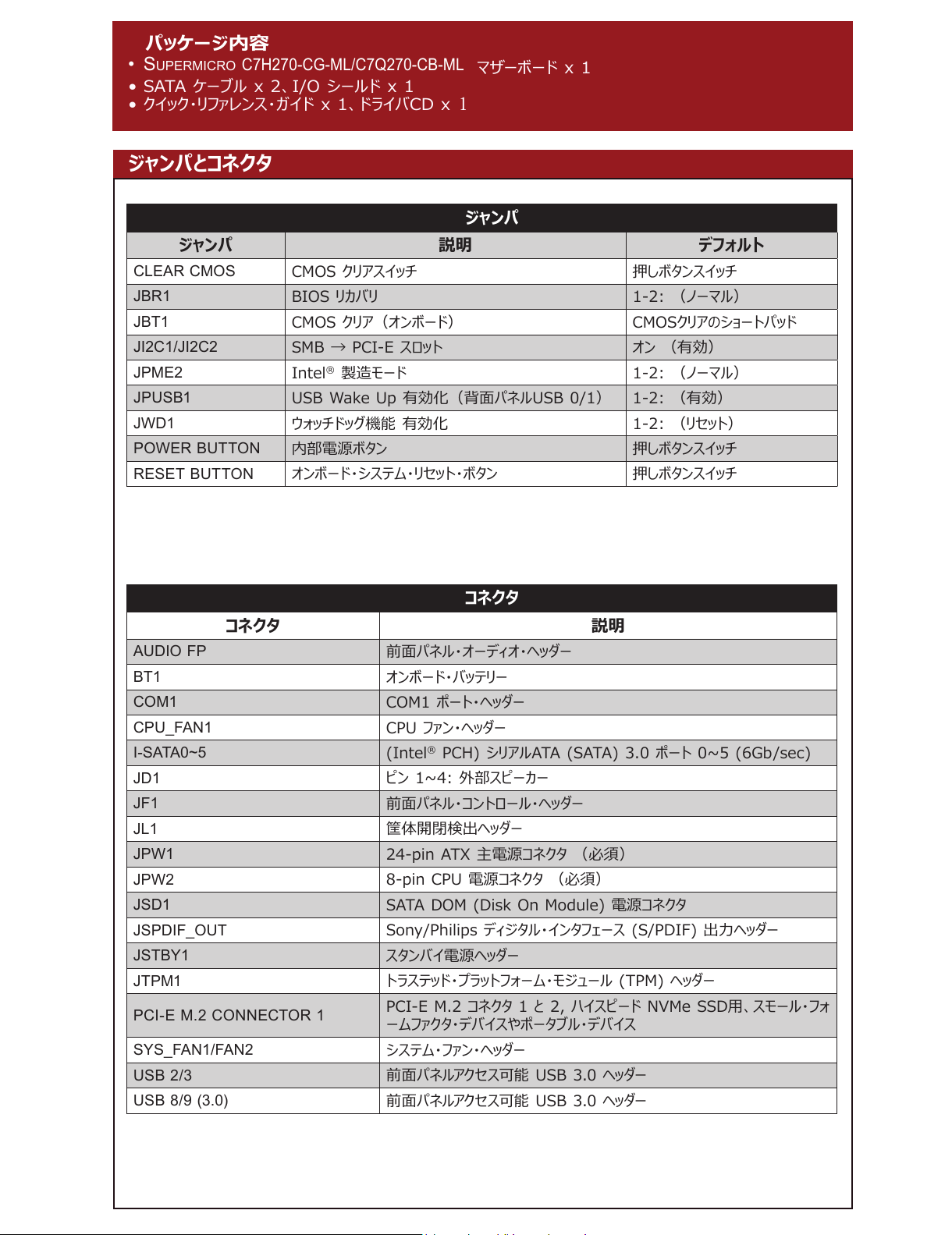

Package contents
• One (1) Supermicro Motherboard
• Two (2) SATA Cables, One (1) I/O Shield
• One (1) Quick Reference, One (1) Driver CD
Jumpers and Connectors
Jumpers
Connectors
Jumper Description Default
CLEAR CMOS Clear CMOS Button Push Button Switch
JBR1 BIOS Recovery 1-2: Normal
JBT1 Clear CMOS (on board) Short pads to clear CMOS
JI2C1/JI2C2 SMB to PCI-E Slots On: Enable
JPME2 Intel® Manufacturing Mode 1-2: Normal
JPUSB1 USB Wake Up Enable (Back Panel USB 0/1) 1-2: Enable
JWD1 Watch Dog Function Enable 1-2: RST
POWER BUTTON Internal Power Button Push Button Switch
RESET BUTTON Onboard System Reset Button Push Button Switch
Connector Description
AUDIO FP Front Panel Audio Header
BT1 Onboard Battery
COM1 COM1 Port Header
CPU_FAN1 CPU Fan Headers
I-SATA0~5 (Intel® PCH) Serial ATA (SATA) 3.0 Ports 0~5 (6Gb/sec)
JD1 Pin 1~4: External Speaker
JF1 Front Panel Control Header
JL1 Chassis Intrusion Header
JPW1 24-pin ATX Power Connector (Required)
JPW2 8-pin CPU Power Connector (Required)
JSD1 SATA DOM (Disk On Module) Power Connector
JSPDIF_OUT Sony/Philips Digital Interface (S/PDIF) Out Header
JSTBY1 Standby Power Header
JTPM1 Trusted Platform Module (TPM) Header
PCI-E M.2 CONNECTOR 1 PCI-E M.2 Connector 1, small form factor devices and other portable devices for
High speed NVMe SSDs
SYS_FAN1/FAN2 System Fan Headers
USB 2/3 Front Panel Accessible USB 2.0 Headers
USB 8/9 (3.0) Front Panel Accessible USB 3.0 Header
All manuals and user guides at all-guides.com

ContaCt InformatIon
• www.supermicro.com (Email: [email protected])
• Manuals: http://www.supermicro.com/support/manuals
• Drivers & Utilities: ftp://ftp.supermicro.com
• Safety: http://www.supermicro.com/about/policies/safety_information.cfm

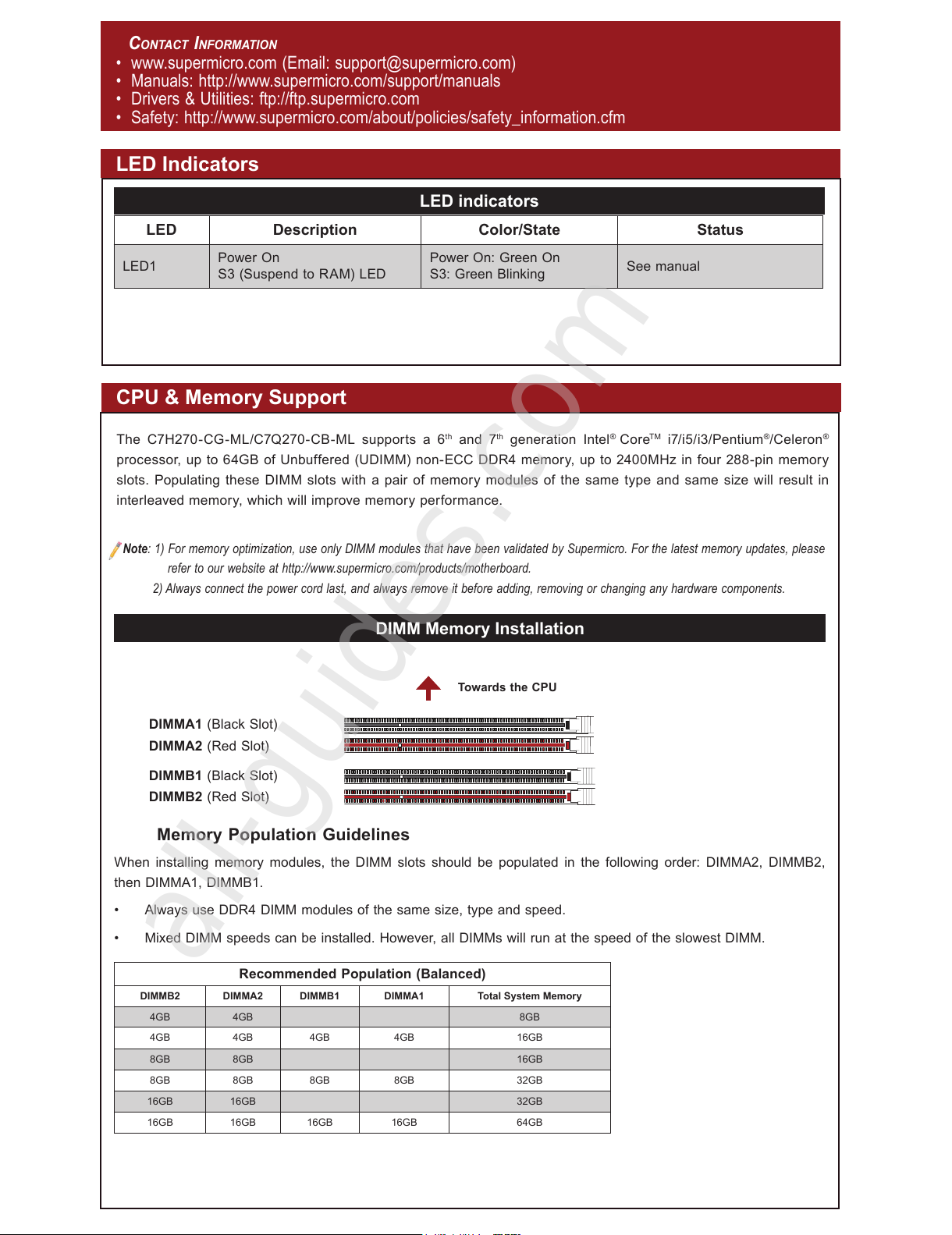

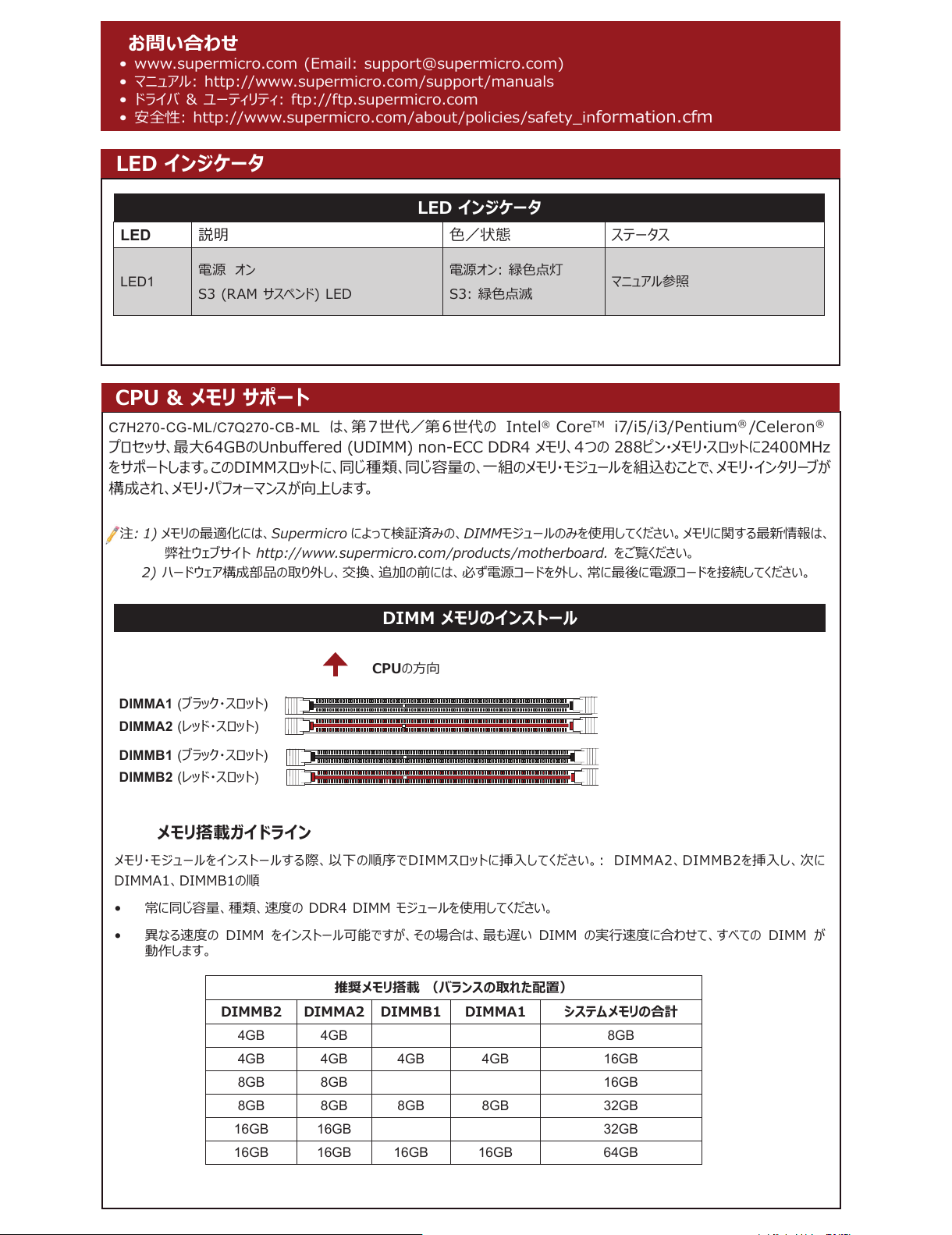

LED Indicators
LED indicators
CPU & Memory Support
CPU & Memory Support
DIMM Memory Installation
LED Description Color/State Status
LED1 Power On
S3 (Suspend to RAM) LED
Power On: Green On
S3: Green Blinking See manual
The C7H270-CG-ML/C7Q270-CB-ML supports a 6th and 7th generation Intel® CoreTM i7/i5/i3/Pentium®/Celeron®
processor, up to 64GB of Unbuffered (UDIMM) non-ECC DDR4 memory, up to 2400MHz in four 288-pin memory
slots. Populating these DIMM slots with a pair of memory modules of the same type and same size will result in
interleaved memory, which will improve memory performance.
Towards the CPU
Memory Population Guidelines
When installing memory modules, the DIMM slots should be populated in the following order: DIMMA2, DIMMB2,
then DIMMA1, DIMMB1.
• Always use DDR4 DIMM modules of the same size, type and speed.
• Mixed DIMM speeds can be installed. However, all DIMMs will run at the speed of the slowest DIMM.
Recommended Population (Balanced)
DIMMB2 DIMMA2 DIMMB1 DIMMA1 Total System Memory
4GB 4GB 8GB
4GB 4GB 4GB 4GB 16GB
8GB 8GB 16GB
8GB 8GB 8GB 8GB 32GB
16GB 16GB 32GB
16GB 16GB 16GB 16GB 64GB
DIMMB2 (Red Slot)
DIMMA2 (Red Slot)
DIMMA1 (Black Slot)
DIMMB1 (Black Slot)
Note: 1) For memory optimization, use only DIMM modules that have been validated by Supermicro. For the latest memory updates, please
refer to our website at http://www.supermicro.com/products/motherboard.
2) Always connect the power cord last, and always remove it before adding, removing or changing any hardware components.
All manuals and user guides at all-guides.com
all-guides.com

MNL-1914-QRG-100
© 2017 Supermicro Computer Inc. All rights reserved. Reproduction of this document whether in part or in whole is strictly prohibited without Super- micro's written consent. All Trademarks are property of their respective entities. All information provided is deemed accurate at the time of printing; however, it is not guaranteed.
Notes
• Graphics shown in this quick reference guide are for illustration only. Your components may or
may not look exactly the same as drawings shown in this guide.
• Refer to Chapter 2 of the User Manual for detailed information on jumpers, connectors, LED
indicators, memory support and CPU/motherboard installation instructions.

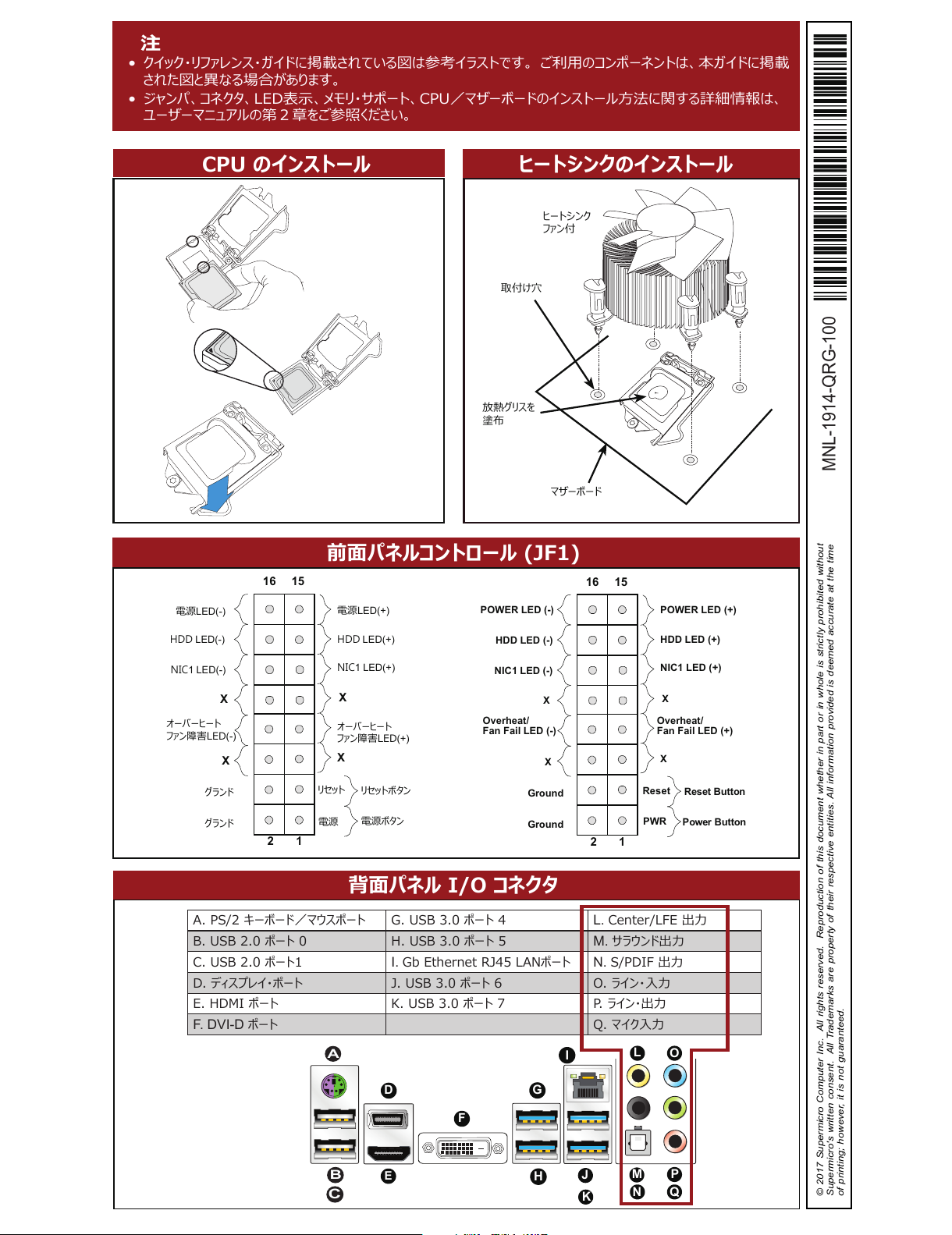

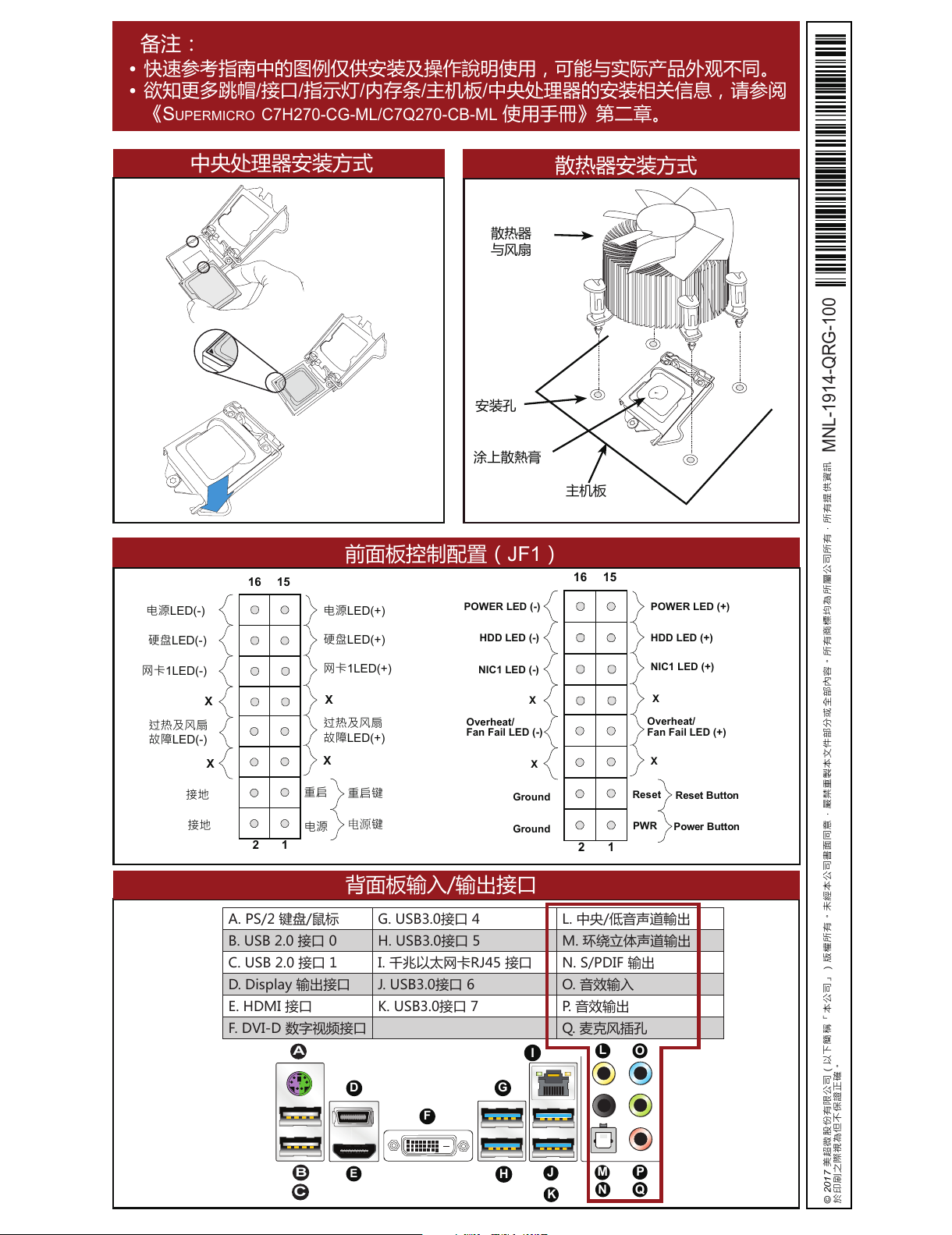

Front Panel Control (JF1)
CPU Installation Heatsink Installation
Heatsink
with Fan
Motherboard
Mounting Hole
Back Panel I/O Connectors
Add
thermal paste
Power Button
Over heat/Fan Fail L
ED (-)
1
NIC1 LED (-)
Reset Button
2
HDD LED (-)
POWER LED (-)
Reset
PWR
POWER LED (+)
Ground
Ground
XX
HDD LED (+)
NIC1 LED (+)
Over heat/Fan Fail L
ED (+)
1516
XX
A. PS/2 Keyboard/Mouse Port G. USB 3.0 Port 4 L. Center/LFE Out
B. USB 2.0 Port 0 H. USB 3.0 Port 5 M. Surround Out
C. USB 2.0 Port 1 I. RJ-45 Gigabit Ethernet Port N. SPDIF Out
D. DisplayPort J. USB 3.0 Port 6 O. Line In
E. HDMI Port K. USB 3.0 Port 7 P. Line Out
F. DVI-D Port Q. Mic In
A
B
C
D
E
F
G
H
J
K
L
M
N
O
P
Q
I
All manuals and user guides at all-guides.com

美超微電腦股份有限公司
C7H270-CG-ML/C7Q270-CB-ML 快速參考指南 版本 1.00
SUPERMICR R

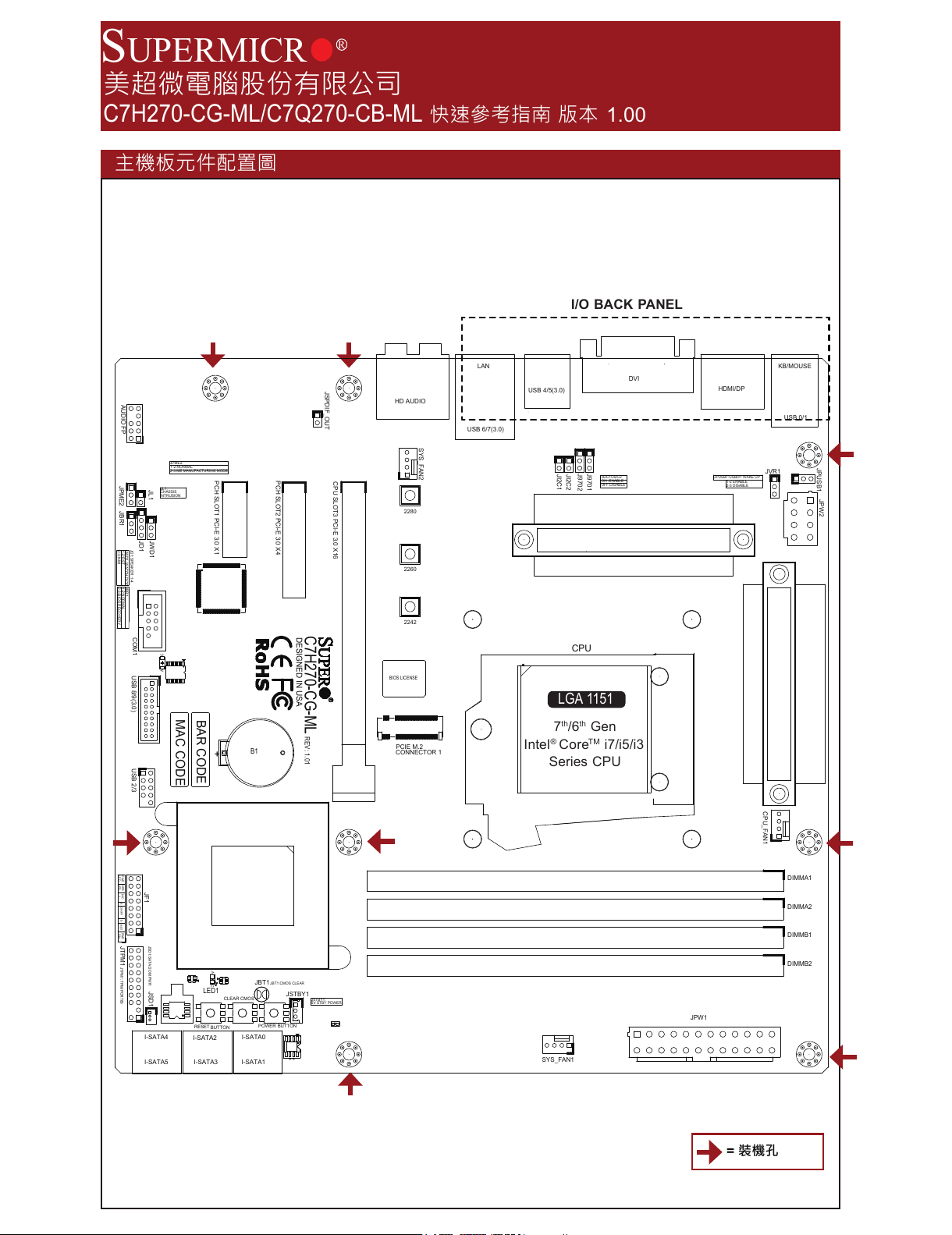

主機板元件配置圖
TPM/PORT80JTPM1:
JTPM1
RST PWR
ON
XOH/FF
X
NIC
1
PWR
LED
HDD
LED
JF1
USB 2/3USB 8/9(3.0)
2-3:BIOS RECOVERY
1-2:NORMAL JBR1
WATCH DOG
1-2:RST
2-3:NMI
JWD1:
JBR1
JPME2
AUDIO FP
COM1
JD1:SPEAKER :1-4
JD1
JSD1
JWD1
JL1
JSD1:SATA DOM PWR
JL1:
CHASSIS
INTRUSION
2-3:ME MANUFACTURING MODE
JPME2:
1-2:NORMAL
I-SATA5
I-SATA4
I-SATA3
I-SATA2
I-SATA1
I-SATA0
PCH SLOT1 PCI-E 3.0 X1
JBT1 JBT1:CMOS CLEAR
PCH SLOT2 PCI-E 3.0 X4
CMOS
BUTTON
BUTTON
CLEAR
POWER
RESET
J9702
SYS_FAN1
JSTBY1
J9701
JI2C1 JI2C2
JSPDIF_OUT
5V STBY POWER
JSTBY1:
CPU SLOT3 PCI-E 3.0 X16
OFF:DISABLE
JI2C1/JI2C2
ON :ENABLE
HD AUDIO
PCIE M.2
CONNECTOR 1
SYS_FAN2
USB 6/7(3.0)
LAN
CPU
JPW1
DVI
JPUSB1:USB0/1 WAKE UP
HDMI/DP
DIMMB2
DIMMA2
DIMMB1
DIMMA1
2-3 DISABLE
1-2 ENABLE
CPU_FAN1
JVR1
JPUSB1 JPW2
KB/MOUSE
LED1
RT1
REV: 1.01
C7H270-CG-ML
DESIGNED IN USA
+
MAC CODE
BAR CODE
BIOS LICENSE
C
A
+
A C
USB 4/5(3.0)
USB 0/1
B1
2280
2260
2242
= 裝機孔
LGA 1151
I/O BACK PANEL
7th/6th Gen
Intel® CoreTM i7/i5/i3
Series CPU
All manuals and user guides at all-guides.com

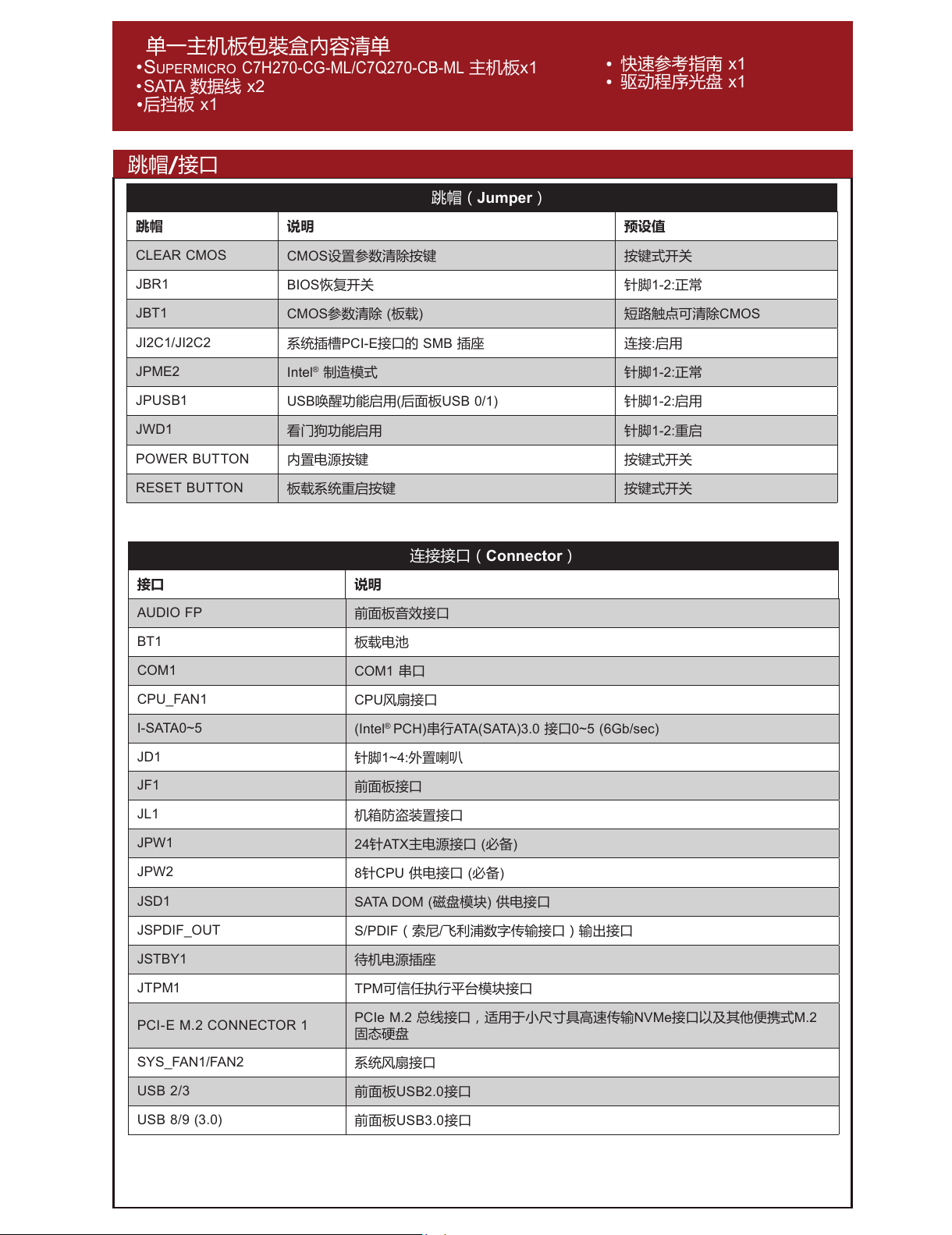

單一主機板包裝盒內容清單
•Supermicro c7H270-cG-mL/c7Q270-cB-mL 主機板x1
•SATA 訊號線 x2
•後檔板 x1
• 快速參考指南 x1
• 驅動程式光碟片x1
連接埠 說明
AUDIO FP 前面板音效接頭
BT1 內建電池
COM1 COM1 序列連接埠
CPU_FAN1 CPU （中央處理器）風扇接頭
I-SATA0~5 （Intel®PCH）序列 ATA介面（SATA 3.0）連接埠 0~5（6Gb/秒）
JD1 針腳 1~4：外接喇叭
JF1 前面板接頭
JL1 機殼防盜裝置接頭
JPW1 24針腳ATX主電源連接埠（必備）
JPW2 8針腳CPU電源連接埠（必備）
JSD1 SATA DOM (磁碟模組) 電源連接埠
JSPDIF_OUT S/PDIF（索尼/飛利浦數位傳輸介面）輸出接頭
JSTBY1 待機電源接頭
JTPM1 TPM 信任平台模組接頭
PCI-E M.2 CONNECTOR 1 PCIe M.2 介面連接埠，適用具高速傳輸NVMe介面之小尺寸以及其他可攜式
M.2 固態硬碟
SYS_FAN1/FAN2 系統風扇接頭
USB 2/3 前面板USB 2.0 規格連接埠
USB 8/9 (3.0) 前面板USB 3.0 規格連接埠
跳線器/連接埠
連接埠（Connector）
跳線器 說明 預設值
CLEAR CMOS CMOS（可讀寫隨機存取記憶體晶片）組態資料清除 按鍵式開關
JBR1 BIOS 復原 針腳 1-2 （正常）
JBT1 CMOS 組態資料清除（內建） 設為短路來清除CMOS資料
JI2C1/JI2C2 PCI-E（系統匯流排）介面的 SMB 插座 啟用
JPME2 Intel®製造模式 針腳 1-2 （正常）
JPUSB1 啟用USB喚醒（背板USB 0/1）針腳 1-2 （啟用）
JWD1 啟動系統監控（Watch Dog）功能 針腳 1-2 （重設）
POWER BUTTON 電源開關 按鍵式開關
RESET BUTTON 系統重設 按鍵式開關
跳線器（Jumper）
All manuals and user guides at all-guides.com

線上技術支援及下載
• 聯絡我們（技術支援信箱）：www.supermicro.com （Email: [email protected]）
• 產品手冊文件：http://www.supermicro.com/support/manuals
• 驅動程式及工具程式：ftp://ftp.supermicro.com
• 產品安全性須知：http://www.supermicro.com/about/policies/safety_information.cfm
本主機板 C7H270-CG-ML/C7Q270-CB-ML 支援第六代與第七代 Intel® CoreTM i7/i5/i3/Pentium®/
Celeron®處理器。記憶體支援Unbuffered DIMM non-ECC DDR4，容量最高可達64GB，及四個高
達2400MHz
（ 288支針 ） 的記憶體插槽。欲取得雙通道效能，請安裝成對相同型號與速度之記憶體。
LED 指示燈
LED 指示燈
CPU & Memory Support
中央處理器及記憶體支援
此面朝向中央處理器
DIMMB2 （紅色插槽）
DIMMA2 （紅色插槽）
DIMMA1 （黑色插槽）
DIMMB1 （黑色插槽）
DIMM（記憶體模組）安裝方式
LED燈說明 燈號顏色/情況 狀態
LED1 開啟/S3模式（待機）指示燈 開機：綠燈
待機S3模式：綠燈閃爍 參閱手冊
請依照以下說明及表格安裝記憶體模組：
• 請遵循下列插槽編號順序依序安裝： DIMMA2（通道A、插槽2）、DIMMB2（通道B、插槽2）
、 DIMMA1 （通道A、插槽1）、DIMMB1 （通道B、插槽1）。
• 請使用相同型號（DDR4 DIMM）與速度之記憶體。若混合使用不同速度之記憶體，系統將依
較低的記憶體速度執行。
建議插槽使用方式
DIMMB2 DIMMA2 DIMMB1 DIMMA1 系統記憶體總容量
4GB 4GB 8GB
4GB 4GB 4GB 4GB 16GB
8GB 8GB 16GB
8GB 8GB 8GB 8GB 32GB
16GB 16GB 32GB
16GB 16GB 16GB 16GB 64GB
註：1) 請安裝使用本公司所認可的記憶體模組以達記憶體模組最佳化。更多的記憶體模組相關訊息，請參閱本公司網頁
(http://www.supermicro.com/products/motherboard)。
2) 增加、移除和更換任何硬體元件前，請務必先拔掉電源線，待確實完成所有程序後，再重新連接電源線。
All manuals and user guides at all-guides.com

MNL-1914-QRG-100
備註：
© 2017 美超微股份有限公司（以下簡稱「本公司」）版權所有。未經本公司書面同意，嚴禁重製本文件部分或全部內容。所有商標均為所屬公司所有，所有提供資訊 於印刷之際視為但不保證正確。
• 快速參考指南中的圖例僅供安裝及操作說明使用，可能與實際產品外觀不同。
• 欲知更多跳線器/連接埠/指示燈/記憶體/主機板/中央處理器的安裝相關資訊，請
參閱《Supermicro
c7H270-cG-mL/c7Q270-cB-mL 使用手冊》第二章。
Power Button
Overheat/
Fan Fail LED (-)
1
NIC1 LED (-)
Reset Button
2
HDD LED (-)
POWER
LED (-)
Reset
PWR
POWER LED (+)
Ground
Ground
XX
HDD LED (+)
NIC1 LED (+)
Overheat/
Fan Fail LED (+)
1516
XX
前面板控制配置（JF1）
中央處理器安裝方式 散熱器安裝方式
散熱器
與風扇
主機板
安裝孔
背板輸出/輸入連接埠
塗上散熱膏
曢㹷捜
怵䆘/梏㈮
㔬暃 LED (-)
1
䶙⍈
1 LED (-)
憴娔捜
2
䡓䢆 LED (-)
曢㹷 LED (-)
憴娔
曢㹷
曢㹷 LED (+)
㎌✗
㎌✗
XX
䡓䢆 LED (+)
䶙⍈1 LED (+)
怵䆘/梏㈮
㔬暃 LED (+)
1516
XX
A. PS/2 鍵盤(滑鼠)連接埠 G. USB4 (3.0) 連接埠 L. 中央/低音聲道輸出
B. USB0 (2.0) 連接埠 H. USB5 (3.0) 連接埠 M. 環繞聲道輸出
C. USB1 (2.0) 連接埠 I. RJ45 LAN 乙太網路連接埠 N. S/PDIF 輸出
D. Display Port 顯示連接埠 J. USB6 (3.0) 連接埠 O. 音效輸入
E. HDMI 高畫質多媒體介面連接埠 K. USB7 (3.0) 連接埠 P. 音效輸出
F. DVI-D 數位視訊連接埠 Q. 麥克風插孔
A
B
C
D
E
F
G
H
J
K
L
M
N
O
P
Q
I
All manuals and user guides at all-guides.com
all-guides.com

SUPERMICR R
美超微电脑股份有限公司
C7H270-CG-ML/C7Q270-CB-ML 快速参考指南 版本 1.00

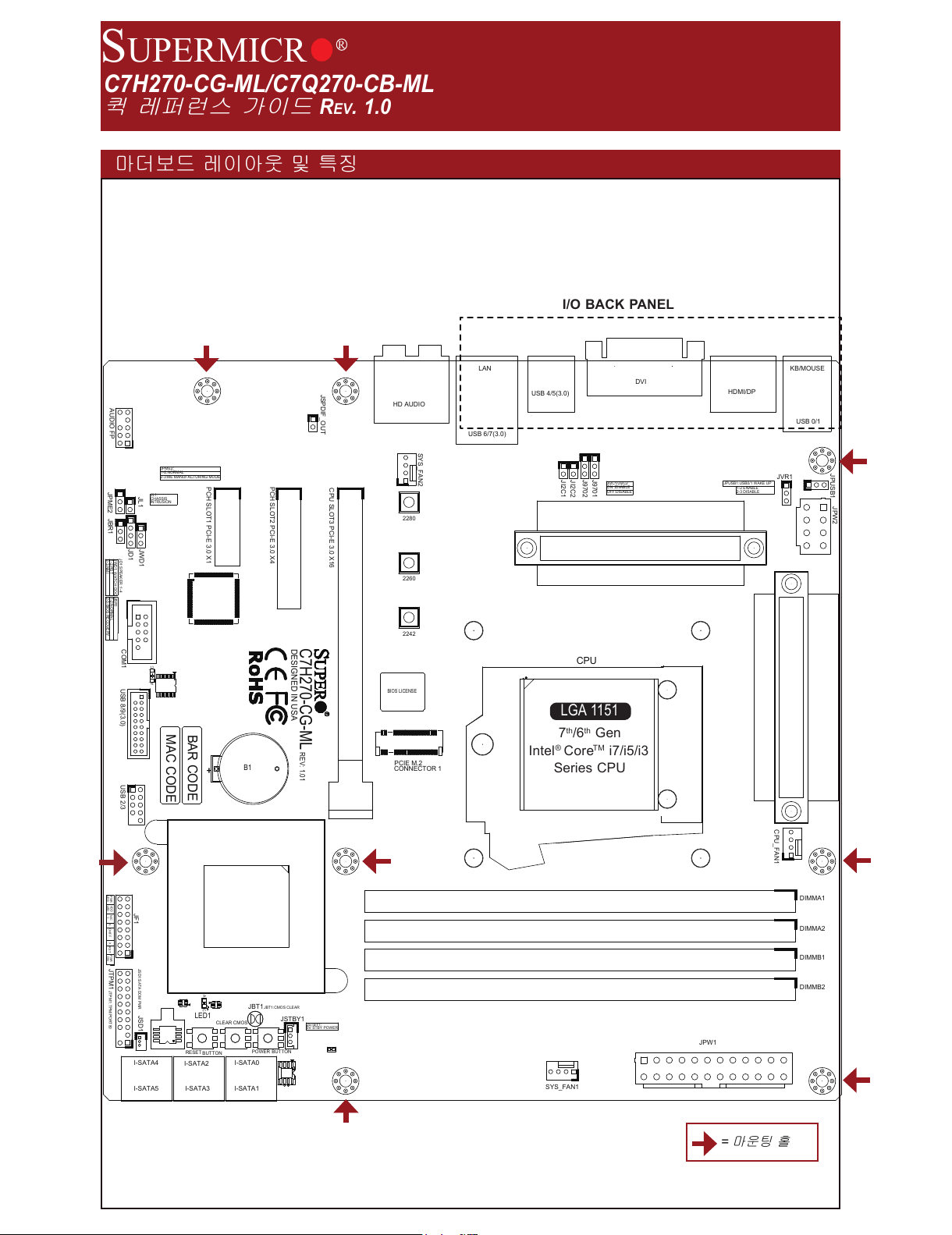

主机板元件配置图
=螺丝孔
TPM/PORT80JTPM1:
JTPM1
RST PWR
ON
XOH/FF
X
NIC
1
PWR
LED
HDD
LED
JF1
USB 2/3USB 8/9(3.0)
2-3:BIOS RECOVERY
1-2:NORMAL JBR1
WATCH DOG
1-2:RST
2-3:NMI
JWD1:
JBR1
JPME2
AUDIO FP
COM1
JD1:SPEAKER :1-4
JD1
JSD1
JWD1
JL1
JSD1:SATA DOM PWR
JL1:
CHASSIS
INTRUSION
2-3:ME MANUFACTURING MODE
JPME2:
1-2:NORMAL
I-SATA5
I-SATA4
I-SATA3
I-SATA2
I-SATA1
I-SATA0
PCH SLOT1 PCI-E 3.0 X1
JBT1 JBT1:CMOS CLEAR
PCH SLOT2 PCI-E 3.0 X4
CMOS
BUTTON
BUTTON
CLEAR
POWER
RESET
J9702
SYS_FAN1
JSTBY1
J9701
JI2C1 JI2C2
JSPDIF_OUT
5V STBY POWER
JSTBY1:
CPU SLOT3 PCI-E 3.0 X16
OFF:DISABLE
JI2C1/JI2C2
ON :ENABLE
HD AUDIO
PCIE M.2
CONNECTOR 1
SYS_FAN2
USB 6/7(3.0)
LAN
CPU
JPW1
DVI
JPUSB1:USB0/1 WAKE UP
HDMI/DP
DIMMB2
DIMMA2
DIMMB1
DIMMA1
2-3 DISABLE
1-2 ENABLE
CPU_FAN1
JVR1
JPUSB1 JPW2
KB/MOUSE
LED1
RT1
REV: 1.01
C7H270-CG-ML
DESIGNED IN USA
+
MAC CODE
BAR CODE
BIOS LICENSE
C
A
+
A C
USB 4/5(3.0)
USB 0/1
B1
2280
2260
2242
LGA 1151
I/O BACK PANEL
7th/6th Gen
Intel® CoreTM i7/i5/i3
Series CPU
All manuals and user guides at all-guides.com

• 快速参考指南 x1
• 驱动程序光盘 x1
单一主机板包裝盒內容清单
•
SUpERMICRo
C7H270-CG-ML/C7Q270-CB-ML 主机板x1
•SATA 数据线 x2
•后挡板 x1
接口 说明
AUDIO FP 前面板音效接口
BT1 板载电池
COM1 COM1 串口
CPU_FAN1 CPU风扇接口
I-SATA0~5 (Intel® PCH)串行ATA(SATA)3.0 接口0~5 (6Gb/sec)
JD1 针脚1~4:外置喇叭
JF1 前面板接口
JL1 机箱防盗装置接口
JPW1 24针ATX主电源接口 (必备)
JPW2 8针CPU 供电接口 (必备)
JSD1 SATA DOM (磁盘模块) 供电接口
JSPDIF_OUT S/PDIF（索尼/飞利浦数字传输接口）输出接口
JSTBY1 待机电源插座
JTPM1 TPM可信任执行平台模块接口
PCI-E M.2 CONNECTOR 1 PCIe M.2 总线接口，适用于小尺寸具高速传输NVMe接口以及其他便携式M.2
固态硬盘
SYS_FAN1/FAN2 系统风扇接口
USB 2/3 前面板USB2.0接口
USB 8/9 (3.0) 前面板USB3.0接口
跳帽/接口
跳帽（Jumper）
连接接口（Connector）
跳帽 说明 预设值
CLEAR CMOS CMOS设置参数清除按键 按键式开关
JBR1 BIOS恢复开关 针脚1-2:正常
JBT1 CMOS参数清除 (板载)短路触点可清除CMOS
JI2C1/JI2C2 系统插槽PCI-E接口的 SMB 插座 连接:启用
JPME2 Intel®制造模式 针脚1-2:正常
JPUSB1 USB唤醒功能启用(后面板USB 0/1) 针脚1-2:启用
JWD1 看门狗功能启用 针脚1-2:重启
POWER BUTTON 内置电源按键 按键式开关
RESET BUTTON 板载系统重启按键 按键式开关
All manuals and user guides at all-guides.com

注：1) 请安裝使用本公司所认可的内存模组以达到内存模组性能最佳化。更多的内存模组相关信息，请参阅本公司网页
(http://www.supermicro.com/products/motherboard)
2) 增加、移除和更换任何零部件前，请务必先拔掉电源线，待完成所有操作后，再重新连接电源线。
网上技术支持及下载
• 联络我们（技术支持信箱）：www.supermicro.com（Email: [email protected]）
• 产品用户手冊文件：http://www.supermicro.com/support/manuals
• 驱动程序及工具软件：ftp://ftp.supermicro.com
• 产品安全性须知：http://www.supermicro.com/about/policies/safety_information.cfm
LED 指示灯
LED 指示灯
CPU & Memory Support
中央处理器及内存支持
此面朝向中央处理器
DIMMB2 （红色插槽）
DIMMA2 （红色插槽）
DIMMA1 （黑色插槽）
DIMMB1 （黑色插槽）
DIMM（内存模組）安裝方式
LED 灯说明 灯号颜色/情況 状态
LED1 电源开机
S3 (Suspend to RAM) LED
电源开机: 绿色 亮
S3: 绿色 闪烁 参考用户手册
本主机板 C7H270-CG-ML/C7Q270-CB-ML 支持第6代与第7代Intel® CoreTM i7/i5/i3/Pentium®/Celeron® 处
理器。内存支持Unbuffered DIMM non-ECC DDR4，内存容量最高可达64GB，及四个 2400MHZ（288-针）
的内存插槽。欲取得双通道效能，请安裝成对相同型号与速度之内存条。
请依照以下说明及表格安装内存模組：
• 请遵循下列插槽编号順序依序安裝： DIMMA2（通道A、插槽2）、DIMMB2（通道B、插槽2）
DIMMA1 （通道A、插槽1）、DIMMB1 （通道B、插槽1）。
• 请使用相同型号（DDR4 DIMM）与速度之内存。若混合使用不同速度之内存，系統將依据较
低的内存速度执行。
建议插槽使用方式
DIMMB2 DIMMA2 DIMMB1 DIMMA1 系統内存总容量
4GB 4GB 8GB
4GB 4GB 4GB 4GB 16GB
8GB 8GB 16GB
8GB 8GB 8GB 8GB 32GB
16GB 16GB 32GB
16GB 16GB 16GB 16GB 64GB
All manuals and user guides at all-guides.com

MNL-1914-QRG-100
© 2017 美超微股份有限公司（以下簡稱「本公司」）版權所有。未經本公司書面同意，嚴禁重製本文件部分或全部內容。所有商標均為所屬公司所有，所有提供資訊 於印刷之際視為但不保證正確。
• 快速参考指南中的图例仅供安装及操作說明使用，可能与实际产品外观不同。
• 欲知更多跳帽/接口/指示灯/内存条/主机板/中央处理器的安装相关信息，请参阅
《
SUpERMICRo
C7H270-CG-ML/C7Q270-CB-ML 使用手冊》第二章。
备注：
电源键
过热及风扇
故障LED(-)
1
网卡1LED(-)
重启键
2
硬盘LED(-)
电源LED(-)
重启
电源
电源LED(+)
接地
接地
XX
硬盘LED(+)
网卡1LED(+)
过热及风扇
故障LED(+)
1516
XX

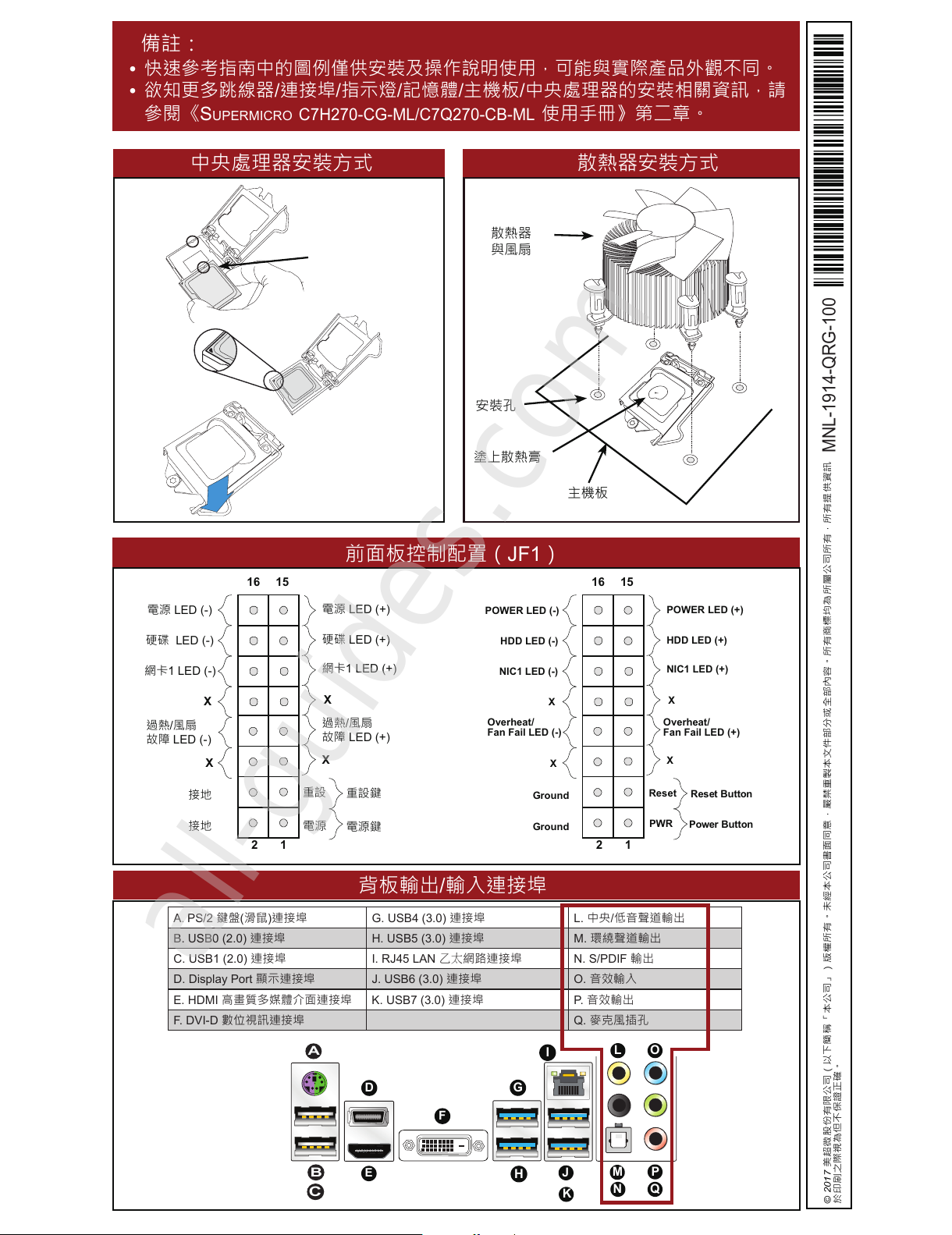

前面板控制配置（JF1）
中央处理器安装方式 散热器安装方式
散热器
与风扇
主机板
安装孔
背面板输入/输出接口
涂上散熱膏
Power Button
Overheat/
Fan Fail LED (-)
1
NIC1 LED (-)
Reset Button
2
HDD LED (-)
POWER
LED (-)
Reset
PWR
POWER LED (+)
Ground
Ground
XX
HDD LED (+)
NIC1 LED (+)
Overheat/
Fan Fail LED (+)
1516
XX
A. PS/2 键盘/鼠标 G. USB3.0接口 4 L. 中央/低音声道輸出
B. USB 2.0 接口 0 H. USB3.0接口 5 M. 环绕立体声道输出
C. USB 2.0 接口 1 I. 千兆以太网卡RJ45 接口 N. S/PDIF 输出
D. Display 输出接口 J. USB3.0接口 6 O. 音效输入
E. HDMI 接口 K. USB3.0接口 7 P. 音效输出
F. DVI-D 数字视频接口 Q. 麦克风插孔
A
B
C
D
E
F
G
H
J
K
L
M
N
O
P
Q
I
All manuals and user guides at all-guides.com

C7H270-CG-ML/C7Q270-CB-ML
クイック・リファレンス・ガイド Rev. 1.0
SUPERMICR R
TPM/PORT80JTPM1:
JTPM1
RST PWR
ON
XOH/FF
X
NIC
1
PWR
LED
HDD
LED
JF1
USB 2/3USB 8/9(3.0)
2-3:BIOS RECOVERY
1-2:NORMAL JBR1
WATCH DOG
1-2:RST
2-3:NMI
JWD1:
JBR1
JPME2
AUDIO FP
COM1
JD1:SPEAKER :1-4
JD1
JSD1
JWD1
JL1
JSD1:SATA DOM PWR
JL1:
CHASSIS
INTRUSION
2-3:ME MANUFACTURING MODE
JPME2:
1-2:NORMAL
I-SATA5
I-SATA4
I-SATA3
I-SATA2
I-SATA1
I-SATA0
PCH SLOT1 PCI-E 3.0 X1
JBT1 JBT1:CMOS CLEAR
PCH SLOT2 PCI-E 3.0 X4
CMOS
BUTTON
BUTTON
CLEAR
POWER
RESET
J9702
SYS_FAN1
JSTBY1
J9701
JI2C1 JI2C2
JSPDIF_OUT
5V STBY POWER
JSTBY1:
CPU SLOT3 PCI-E 3.0 X16
OFF:DISABLE
JI2C1/JI2C2
ON :ENABLE
HD AUDIO
PCIE M.2
CONNECTOR 1
SYS_FAN2
USB 6/7(3.0)
LAN
CPU
JPW1
DVI
JPUSB1:USB0/1 WAKE UP
HDMI/DP
DIMMB2
DIMMA2
DIMMB1
DIMMA1
2-3 DISABLE
1-2 ENABLE
CPU_FAN1
JVR1
JPUSB1 JPW2
KB/MOUSE
LED1
RT1
REV: 1.01
C7H270-CG-ML
DESIGNED IN USA
+
MAC CODE
BAR CODE
BIOS LICENSE
C
A
+
A C
USB 4/5(3.0)
USB 0/1
B1
2280
2260
2242
マザーボードのレイアウト、および、特徴
=ボード固定穴
LGA 1151
I/O BACK PANEL
7th/6th Gen
Intel® CoreTM i7/i5/i3
Series CPU
All manuals and user guides at all-guides.com
all-guides.com

パッケージ内容
• Supermicro c7H270-cG-mL/c7Q270-cB-mL
マザーボード x 1
• SATA ケーブル x 2、I/O シールド x 1
• クイック・リファレンス・ガイド x 1、ドライバCD x 1
ジャンパとコネクタ
ジャンパ
コネクタ
ジャンパ 説明 デフォルト
CLEAR CMOS 󴲸󴳳󴲫󴳂󴲭󴳌󴳊 󴱢󴳥󴳈󴳼󴳂󴲭󴳌󴳊
JBR1 󴳳󴲴󴳙󴳳 󴳗󴴅󴳧󴳴
JBT1 󴲸󴳳󴲫󴲳󴳼󴳥󴴅󴳒 󴲸󴳳󴲫󴱹󴳀󴳰󴴅󴳑󴳚󴳌󴳒
JI2C1/JI2C2 󴳂󴳶󴳌󴳑 󴲳󴳼
JPME2 Intel®󴳫󴴅󴳒 󴳗󴴅󴳧󴳴
JPUSB1 󴳚󴳖󴳴 
JWD1 󴲯󴲲󴳌󴳊󴳒󴳌󴲹 󴳳󴳄󴳌󴳑
POWER BUTTON 󴳥󴳈󴳼 󴱢󴳥󴳈󴳼󴳂󴲭󴳌󴳊
RESET BUTTON 󴲳󴳼󴳥󴴅󴳒󴴄󴳀󴳂󴳏󴳩󴴄󴳳󴳄󴳌󴳑󴴄󴳥󴳈󴳼 󴱢󴳥󴳈󴳼󴳂󴲭󴳌󴳊
コネクタ 説明
AUDIO FP 󴳚󴳖󴳴󴴄󴲳󴴅󴳐󴲬󴲳󴴄󴳡󴳌󴳉󴴅
BT1 󴲳󴳼󴳥󴴅󴳒󴴄󴳙󴳌󴳏󴳳󴴅
COM1 󴳦󴴅󴳑󴴄󴳡󴳌󴳉󴴅
CPU_FAN1 󴳞󴲪󴳼󴴄󴳡󴳌󴳉󴴅
I-SATA0~5 (Intel®󴳀󴳳󴲫󴳴󴳦󴴅󴳑
JD1 󴳝󴳼󴳂󴳝󴴅󴲴󴴅
JF1 󴳚󴳖󴳴󴴄󴲼󴳼󴳑󴳶󴴅󴳴󴴄󴳡󴳌󴳉󴴅
JL1 󰰶󴳡󴳌󴳉󴴅
JPW1 󴲼󴳖󴲸󴳈
JPW2 󴲼󴳖󴲸󴳈
JSD1 󴲼󴳖󴲸󴳈
JSPDIF_OUT 󴳐󴲬󴳁󴳈󴳴󴴄󴲭󴳼󴳈󴳞󴲰󴴅󴳂󴳡󴳌󴳉󴴅
JSTBY1 󴳂󴳈󴳼󴳙󴲭󴳡󴳌󴳉󴴅
JTPM1 󴳑󴳲󴳂󴳏󴳌󴳒󴴄󴳠󴳲󴳌󴳑󴳞󴲲󴴅󴳩󴴄󴳫󴳁󴳮󴴅󴳴󴳡󴳌󴳉󴴅
PCI-E M.2 CONNECTOR 1 󴲼󴳖󴲸󴳈󴱳󴳘󴲭󴳂󴳝󴴅󴳒󴰾󴳂󴳫󴴅󴳴󴴄󴳞󴲲
󴴅󴳩󴳞󴲪󴲸󴳈󴴄󴳐󴳙󴲭󴳂󴲏󴳦󴴅󴳈󴳟󴳴󴴄󴳐󴳙󴲭󴳂
SYS_FAN1/FAN2 󴳀󴳂󴳏󴳩󴴄󴳞󴲪󴳼󴴄󴳡󴳌󴳉󴴅
USB 2/3 󴳚󴳖󴳴󴲫󴲸󴳄󴳂󴳡󴳌󴳉󴴅
USB 8/9 (3.0) 󴳚󴳖󴳴󴲫󴲸󴳄󴳂󴳡󴳌󴳉󴴅
All manuals and user guides at all-guides.com

お問い合わせ
• www.supermicro.com (Email: [e-mail])
• マニュアル: http://www.supermicro.com/support/manuals
• ドライバ & ユーティリティ: ftp://ftp.supermicro.com
• 安全性: http://www.supermicro.com/about/policies/safety_information.cfm
LED インジケータ
LED インジケータ
CPU & Memory Support
CPU & メモリ サポート
CPU󴱹
メモリ搭載ガイドライン
󴳪󴳫󴳳󴴄󴳫󴳁󴳮󴴅󴳴󴲝󴲭󴳼󴳂󴳑󴴅󴳴󴱤󴲖󴰾󴱹󴱲󴳂󴳶󴳌󴳑󴱶󰊁󴱢󴱱󴱚󴱫󴱠󴱏󴰿 󴰾󴲝󰊁󴱢󴰾󴱶
󴰾󴱹
• 󴱶󴱣󴰾󴰾󴱹󴳫󴳁󴳮󴴅󴳴󴲝󴱢󴱱󴱚󴱫󴱠󴱏󴰿
• 󴱵󴲖󴱹  󴲝󴲭󴳼󴳂󴳑󴴅󴳴󴱲󴱤󴱗󴰾󴱨󴱹󴱺󴰾󴲍󴱏  󴱹󴱶󴲚󴱦󴱱󴰾󴱤󴲄󴱱󴱹  󴱗
󴱢󴲉󴱤󴰿
推奨メモリ搭載 （バランスの取れた配置）
DIMMB2 DIMMA2 DIMMB1 DIMMA1 システムメモリの合計
4GB 4GB 8GB
4GB 4GB 4GB 4GB 16GB
8GB 8GB 16GB
8GB 8GB 8GB 8GB 32GB
16GB 16GB 32GB
16GB 16GB 16GB 16GB 64GB
DIMMB2 (󴳵󴳌󴳒󴴄󴳂󴳶󴳌󴳑)
DIMMA2 (󴳵󴳌󴳒󴴄󴳂󴳶󴳌󴳑)
DIMMA1 (󴳟󴳲󴳌󴲸󴴄󴳂󴳶󴳌󴳑)
DIMMB1 (󴳟󴳲󴳌󴲸󴴄󴳂󴳶󴳌󴳑)
DIMM メモリのインストール
LED   󴳂󴳏󴴅󴳈󴳂
LED1 󴰽󴲳󴳼
󴲾󴳂󴳣󴳼󴳒
󴲳󴳼
 󴳧󴳔󴳮󴲫󴳴
C7H270-CG-ML/C7Q270-CB-ML 󴱺󴰾󴱹 ®                  󱑡        󱑡 
󴳠󴳶󴳄󴳌󴲾󴰾󴱹󴳪󴳫󴳳󴰾󴱯󴱹󴳝󴳼󴴄󴳪󴳫󴳳󴴄󴳂󴳶󴳌󴳑󴱶
󴲝󴲾󴳦󴴅󴳑󴱢󴲉󴱤󴰿󴱞󴱹󴳂󴳶󴳌󴳑󴱶󴰾󴱣󴰾󴱣󴱹󴰾󴱹󴳪󴳫󴳳󴴄󴳫󴳁󴳮󴴅󴳴󴲝󴲋󴱞󴱳󴱲󴰾󴳪󴳫󴳳󴴄󴲭󴳼󴳈󴳳󴴅󴳟󴱗
󴱠󴲗󴰾󴳪󴳫󴳳󴴄󴳚󴳞󴲲󴴅󴳧󴳼󴳂󴱗󴱢󴲉󴱤󴰿
注: 1) メモリの最適化には、Supermicro によって検証済みの、DIMMモジュールのみを使用してください。メモリに関する最新情報は、
弊社ウェブサイト http://www.supermicro.com/products/motherboard. をご覧ください。
2) ハードウェア構成部品の取り外し、交換、追加の前には、必ず電源コードを外し、常に最後に電源コードを接続してください。
All manuals and user guides at all-guides.com

MNL-1914-QRG-100
© 2017 Supermicro Computer Inc. All rights reserved. Reproduction of this document whether in part or in whole is strictly prohibited without Supermicro's written consent. All Trademarks are property of their respective entities. All information provided is deemed accurate at the time of printing; however, it is not guaranteed.
注
• クイック・リファレンス・ガイドに掲載されている図は参考イラストです。 ご利用のコンポーネントは、本ガイドに掲載
された図と異なる場合があります。
• ジャンパ、コネクタ、LED表示、メモリ・サポート、CPU／マザーボードのインストール方法に関する詳細情報は、
ユーザーマニュアルの第２章をご参照ください。
前面パネルコントロール (JF1)
CPU のインストール ヒートシンクのインストール
󴳧󴲿󴴅󴳥󴴅󴳒
󴱜
背面パネル I/O コネクタ
󴲹󴳳󴳂󴲝

౺嵄崧嵛
崒嵤崸嵤崺嵤崰
崽崉嵛௽૩/('(-)
1

1,&1LED(-)
嵒崣崫崰嵄崧嵛
2
 +''LED(-)
౺LED(-)
嵒崣崫崰
౺
౺LED(+)
崘嵑嵛崱
崘嵑嵛崱
XX
+''LED(+)
1,&1LED(+)
崒嵤崸嵤崺嵤崰
崽崉嵛௽૩/('(+)
1516
XX
󴳛󴴅󴳑󴳀󴳼󴲸
󴳞󴲪󴳼
Power Button
Overheat/
Fan Fail LED (-)
1
NIC1 LED (-)
Reset Button
2
HDD LED (-)
POWER
LED (-)
Reset
PWR
POWER LED (+)
Ground
Ground
XX
HDD LED (+)
NIC1 LED (+)
Overheat/
Fan Fail LED (+)
1516
XX
󴲶󴴅󴳥󴴅󴳒󴳧󴲯󴳂󴳦󴴅󴳑 󴳦󴴅󴳑 L. 
󴳦󴴅󴳑 󴳦󴴅󴳑 M. 󴲾󴳲󴲯󴳼󴳒
󴳦󴴅󴳑 I. 󴳦󴴅󴳑 N. 
󴳐󴲬󴳂󴳠󴳵󴲭󴴄󴳦󴴅󴳑 󴳦󴴅󴳑 󴳲󴲭󴳼󴴄
󴳦󴴅󴳑 󴳦󴴅󴳑 󴳲󴲭󴳼󴴄
F. DVI-D 󴳦󴴅󴳑 󴳧󴲭󴲸
A
B
C
D
E
F
G
H
J
K
L
M
N
O
P
Q
I
All manuals and user guides at all-guides.com

C7H270-CG-ML/C7Q270-CB-ML
퀵 레퍼런스 가이드 Rev. 1.0
SUPERMICR R
TPM/PORT80JTPM1:
JTPM1
RST PWR
ON
XOH/FF
X
NIC
1
PWR
LED
HDD
LED
JF1
USB 2/3USB 8/9(3.0)
2-3:BIOS RECOVERY
1-2:NORMAL JBR1
WATCH DOG
1-2:RST
2-3:NMI
JWD1:
JBR1
JPME2
AUDIO FP
COM1
JD1:SPEAKER :1-4
JD1
JSD1
JWD1
JL1
JSD1:SATA DOM PWR
JL1:
CHASSIS
INTRUSION
2-3:ME MANUFACTURING MODE
JPME2:
1-2:NORMAL
I-SATA5
I-SATA4
I-SATA3
I-SATA2
I-SATA1
I-SATA0
PCH SLOT1 PCI-E 3.0 X1
JBT1 JBT1:CMOS CLEAR
PCH SLOT2 PCI-E 3.0 X4
CMOS
BUTTON
BUTTON
CLEAR
POWER
RESET
J9702
SYS_FAN1
JSTBY1
J9701
JI2C1 JI2C2
JSPDIF_OUT
5V STBY POWER
JSTBY1:
CPU SLOT3 PCI-E 3.0 X16
OFF:DISABLE
JI2C1/JI2C2
ON :ENABLE
HD AUDIO
PCIE M.2
CONNECTOR 1
SYS_FAN2
USB 6/7(3.0)
LAN
CPU
JPW1
DVI
JPUSB1:USB0/1 WAKE UP
HDMI/DP
DIMMB2
DIMMA2
DIMMB1
DIMMA1
2-3 DISABLE
1-2 ENABLE
CPU_FAN1
JVR1
JPUSB1 JPW2
KB/MOUSE
LED1
RT1
REV: 1.01
C7H270-CG-ML
DESIGNED IN USA
+
MAC CODE
BAR CODE
BIOS LICENSE
C
A
+
A C
USB 4/5(3.0)
USB 0/1
B1
2280
2260
2242
마더보드 레이아웃 및 특징
= 마운팅 홀
LGA 1151
I/O BACK PANEL
7th/6th Gen
Intel® CoreTM i7/i5/i3
Series CPU
All manuals and user guides at all-guides.com
