Supermicro C7Z270-PG User manual

C7Z270-PG
ENGLISH
繁體中文
简体中文
日本語
( 한국어
QUICK REFERENCE GUIDE
Revision 1.0

C7Z270-PG QUICK REFERENCE GUIDE Product Safety Information
Standardized Warning Statements
Motherboards
About Standardized Warning Statements
The following statements are industry standard warnings, provided to warn the user of situations which can potentially
cause a bodily injury. Should you have questions or experience difculty, contact Supermicro's Technical Support De-
partment for assistance. Only certied technicians should attempt to install or congure components.
Read this section in its entirety before installing or conguring components in the Supermicro chassis.
Battery Handling
Warning!
There is a danger of explosion if the battery is replaced incorrectly. Replace the battery only with the same or an equiva-
lent type recommended by the manufacturer. Dispose of used batteries according to the manufacturer's instructions.
電池の取り扱い
電池交換が正しく行われなかった場合、破裂の危険性があります。 交換する電池はメーカーが推奨する型、または同等のも
のを使用下さい。 使用済電池は製造元の指示に従って処分して下さい。
警告
電池更換不當會有爆炸危險。請使用製造商建議之相同或功能相當的電池更換原有電池。請按照製造商的說明指示處理
廢棄舊電池。
警告
电池更换不当会有爆炸危险。请只使用同类电池或制造商推荐的功能相当的电池更换原有电池。请按制造商的说明处理
废旧电池。
경고!
배터리가 올바르게 교체되지 않으면 폭발의 위험이 있습니다. 기존 배터리와 동일하거나 제조사에서 권장하는 동등한
종류의 배터리로만 교체해야 합니다. 제조사의 안내에 따라 사용된 배터리를 처리하여 주십시오.
Note: For complete product safety information, refer to http://www.supermicro.com/about/policies/safety_information.cfm.





C7Z270-PG QUICK REFERENCE GUIDE BIOS POST Code
AMI BIOS POST Codes
About AMI BIOS POST Codes
The table below lists some of AMI BIOS POST codes for C7Z270-PG. For more information, refer to https://www.
supermicro.com.tw/manuals/other/AMI_BIOS_POST_Codes_for_Grantley_Motherboards.pdf.
Code Description
0x32 CPU post-memory initialization is started
0x55 No Memory detected or memory failed
0x63 CPU DXE initialization is started
0x69 North Bridge DXE initialization is started
0x70 South Bridge DXE initialization is started
0x92 PCI Bus initialization is started
0x99 Super IO Initialization
0x9A USB initialization is started
0xA0 IDE initialization is started
0xA9 Boot into BIOS setup menu
0xAE Legacy Boot event
0xB2 Legacy Option ROM Initialization
0xB4 USB hot plug
0xD6 No VGA device
0xD7 No Keyboard plug in
0xF2 Recovery process started
0xF9 Recovery capsule is not found

C7Z270-PG
Quick RefeRence Guide Rev. 1.0
SUPERMICR R
+
+
A
C
A
C
A
DESIGNED IN USA
C7Z270-PG
REV:1.01
BIOS LICENSE
MAC CODE
BAR CODE
JPCIE7
JPCIE1
JPCIE3 JPCIE5
S4
MH15
MH14
MH13
MH12
MH11
MH10
S12
JTBT
PCIE4
JUSBA
JAUDIO1
JUSBC
JUSBLAN2 JUSBLAN1
B1
JBT1
JSTBY1
SP1
JD1
JF1
JSD1
JCOM1
FAN5
FAN1
FAN4
FAN2
FAN3
S8
JTPM1
JPW1
LED3 LED2
LED1
JPW2
JSPDIF_OUT
JI2C2
JI2C1
JL1
LED4
JPAC1
JPL2
JBR1
JLED1
JWD1
JPME2
2
2-3:DISABLE 1-2:ENABLE
JPL2:LAN2
CPU
LAN2 LAN1
ON
PWR
RST
XOH/FF
NIC NIC
1LED
HDD
LED
PWR
JF1
OFF:DISABLE
ON :ENABLE
JI2C1/JI2C2
AUDIO FP
3 PIN POWER LED
JLED1:
ON:BIOS RECOVERY
COM1
JTPM1:
TPM/PORT80
5V STBY POWER JSTBY1:
OFF:NORMAL
JBR1
JL1:
CHASSIS
INTRUSION
USB6/7
USB4/5
USB2/3 USB 14/15 (3.0)
PCIE M.2 CONNECTOR 1
CPU SLOT1 PCI-E 3.0 X8 (IN X16)
1-2:RST
2-3:NMI
WATCH DOG
JWD1:
JSD1:
CPU SLOT3 PCI-E 3.0 X16
SATA DOM PWR
U.2 CONNECTOR 1 U.2 CONNECTOR 2
I-SATA5
I-SATA4
BUZZER:3-4 JD1:
SPEAKER:1-4
PCH SLOT4 PCI-E 3.0 X4
CMOS CLEAR
JBT1
I-SATA3
I-SATA2
2-3:ME MANUFACTURINGMODE
1-2:NORMAL
JPME2:
CPU SLOT5 PCI-E 3.0 X8 (IN X 16)
1-2:ENABLE
2-3:DISABLE
JPAC1:AUDIO
I-SATA1
I-SATA0
CPU SLOT7 PCI-E 3.0 X16
SYS_FAN2
PCIE M.2 CONNECTOR 2
SYS_FAN3
HD AUDIO
USB 12/13 (3.1)
USB 10/11(3.1)
2-3:DISABLE
JPL1:LAN1
1-2:ENABLE
USB8/9(3.0)
POWER BUTTON
DIMMB1
DIMMB2
DIMMA1
DIMMA2
HDMI/DP
RESET BUTTON
KB/MOUSE
USB 0/1
SYS_FAN1
CPU_FAN1
CLEAR CMOS
CPU_FAN2

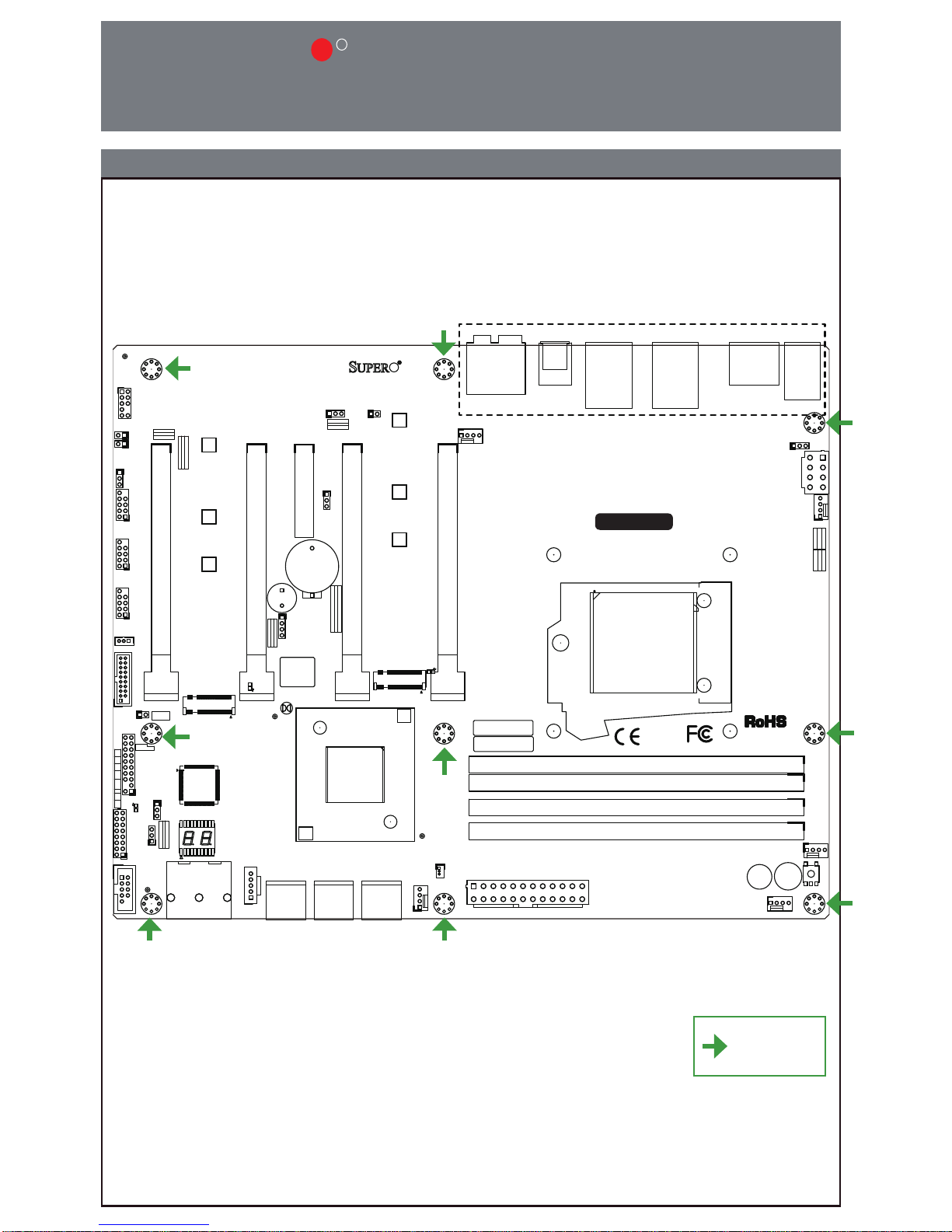

Motherboard Layout and Features
7th/6th Gen
Intel® CoreTM i7/i5/i3
Series CPU
=mounting hole
LGA 1151
I/O BACK PANEL

Package contents
• One (1) Supermicro Motherboard
• Four (4) SATA Cables, One (1) I/O Shield
• One (1) Quick Reference, One (1) Driver CD
Connector Description
AUDIO FP Front Panel Audio Header
B1 Onboard Battery
COM1 COM1 Port Header
I-SATA0~5 (Intel®Z270) Serial ATA (SATA 3.0) Ports 0~5 (6Gb/sec)
JD1 Speaker/buzzer (Pins 1~4: External Speaker, Pins 3~4: Buzzer)
JF1 Front Panel Control Header
JL1 Chassis Intrusion Header
JLED1 Power LED Indicator Header
JPW1 24-pin ATX Main Power Connector (Required)
JPW2 +12V 8-pin CPU power Connector (Required)
JSD1 SATA DOM (Disk On Module) Power Connector
JSPDIF_OUT Sony/Philips Digital Interface Format (S/PDIF) Out Header
JSTBY1 Standby Power Header
JTBT Intel®Thunderbolt™ Header
JTPM1 Trusted Platform Module (TPM) Header
PCI-E M.2 CONNECTOR 1, 2* PCI-E M.2 Connectors 1 and 2, small form factor devices and other portable
devices for High speed NVMe SSDs
SYS FAN 1,2,3 / CPU FAN 1,2 System/CPU Fan Headers
U.2 CONNECTOR 1, 2* U.2 Connector 1 and 2, for 2.5” SSD Drives
USB 2/3, USB 4/5, USB 6/7 Front Panel Accessible USB 2.0 Headers 2/3, 4/5. 6/7
USB 14/15 (3.0) Front Panel Accessible USB 3.0 Header 14/15
Jumpers and Connectors
Jumpers
Jumper Description Default
CLEAR CMOS Clear CMOS Switch Push Button Switch
JBR1 BIOS Recovery Switch Pins 1-2 (Disable)
JBT1 Clear CMOS (on board) Short pads to clear CMOS
JI2C1/JI2C2 SMB to PCI Slots Open (Disabled)
JPAC1 Audio Enable Pins 1-2 (Enabled)
JPL2 LAN2 Enable/Disable Pins 1-2 (Enabled)
JPME2 Intel®Manufacturing Mode Pins 1-2 (Normal)
JWD1 Watch Dog Function Enable Pins 1-2 (RST)
POWER BUTTON Internal Power Button Push Button Switch
RESET BUTTON Onboard System Reset Button Push Button Switch
Connectors
*PCIE M.2 Connector 1 shares with U.2 Connector 1. (When M.2 device is plugged into PCIE M.2 Connector 1, U.1 connector 1 will be automatically disabled.)
*PCIE M.2 Connector 2 shares with SATA4/5. (When M.2 device is plugged into PCIE M.2 Connector 2, SATA4/5 will be automatically disabled.)

ContaCt InformatIon
• www.supermicro.com (Email: [email protected])
• Manuals: http://www.supermicro.com/support/manuals
• Drivers & Utilities: ftp://ftp.supermicro.com
• Safety: http://www.supermicro.com/about/policies/safety_information.cfm
The C7Z270-PG supports a 6th and 7th generation Intel® CoreTM i7/i5/i3 processor, up to 64GB of Unbuffered (UDIMM)
non-ECC DDR4 memory, up to 3733 MHz (OC) in four 288-pin memory slots. Populating these DIMM slots with
a pair of memory modules of the same type and same size will result in interleaved memory, which will improve
memory performance.
Note: 1) For memory optimization, use only DIMM modules that have been validated by Supermicro. For the latest memory updates, please
refer to our website at http://www.supermicro.com/products/motherboard.
2) Always connect the power cord last, and always remove it before adding, removing or changing any hardware components.

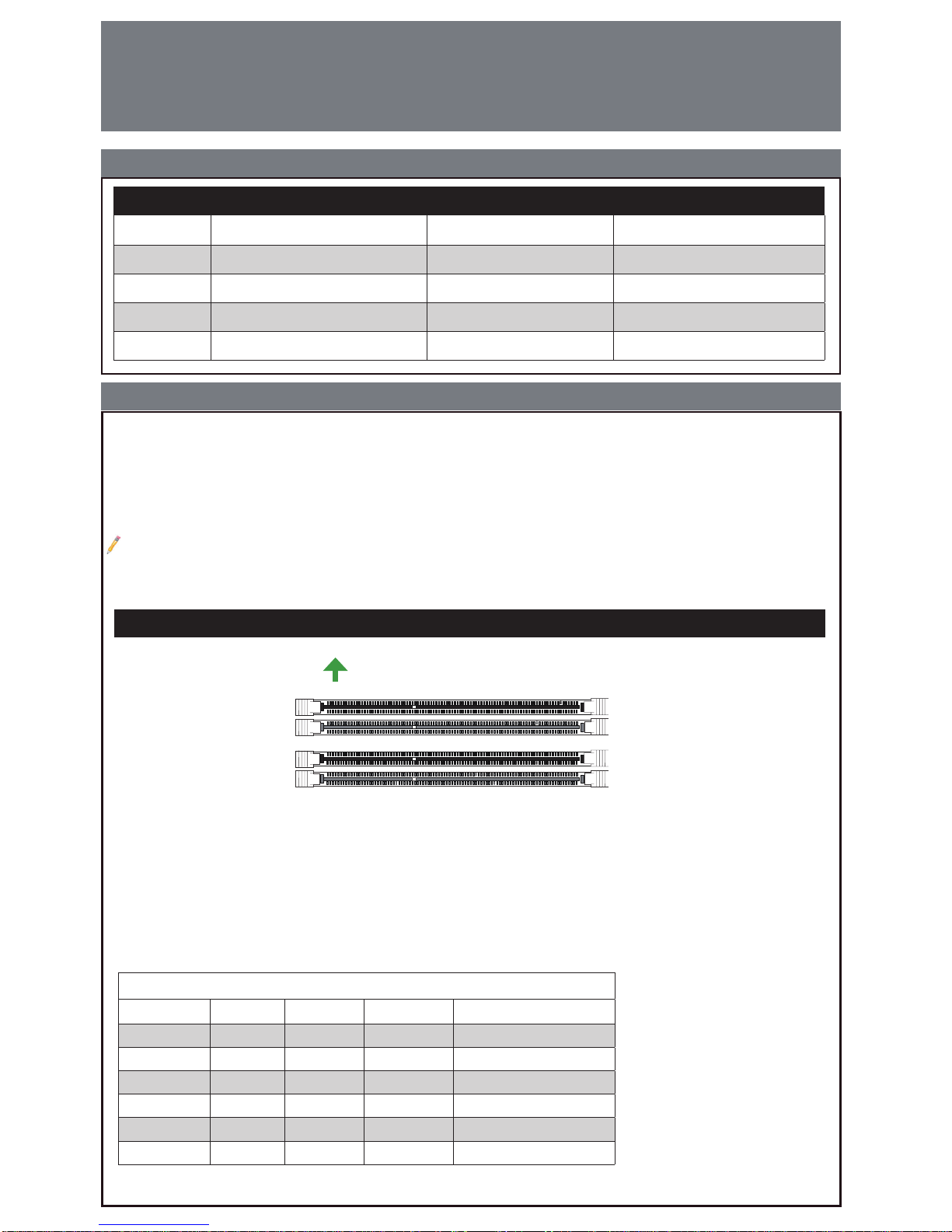

LED Indicators
LED Description Color/State Status
LED1 Onboard Standby PWR LED Green: Solid on Power On
LED2 M.2 connector 2 SSD ACT LED Green: Solid on M.2 device connected
LED3 M.2 connector 1 SSD ACT LED Green: Solid on M.2 device connected
LED4 Status Code LED Digital Readout See manual
LED indicators
CPU & Memory Support
CPU & Memory Support
Towards the CPU
Memory Population Guidelines
When installing memory modules, the DIMM slots should be populated in the following order: DIMMA2, DIMMB2,
then DIMMA1, DIMMB1.
• Always use DDR4 DIMM modules of the same size, type and speed.
• Mixed DIMM speeds can be installed. However, all DIMMs will run at the speed of the slowest DIMM.
Recommended Population (Balanced)
DIMMB2 DIMMA2 DIMMB1 DIMMA1 Total System Memory
4GB 4GB 8GB
4GB 4GB 4GB 4GB 16GB
8GB 8GB 16GB
8GB 8GB 8GB 8GB 32GB
16GB 16GB 32GB
16GB 16GB 16GB 16GB 64GB
DIMMB2 (Gray Slot)
DIMMA2 (Gray Slot)
DIMMA1 (Black Slot)
DIMMB1 (Black Slot)
DIMM Memory Installation

MNL-1917-QRG-100
© 2016 Supermicro Computer Inc. All rights reserved. Reproduction of this document whether in part or in whole is strictly prohibited without Super- micro's written consent. All Trademarks are property of their respective entities. All information provided is deemed accurate at the time of printing; however, it is not guaranteed.
Notes
• Graphics shown in this quick reference guide are for illustration only. Your components may or
may not look exactly the same as drawings shown in this guide.
• Refer to Chapter 2 of the User Manual for detailed information on jumpers, connectors, LED
indicators, memory support and CPU/motherboard installation instructions.
Power Butt
on
OH/Fan Fail
LED
1
NIC1 LED
Reset Button
2
HDD LED
Power LED
Reset
PWR
Vcc
Ground
Ground
XX
Vcc
Vcc
Vcc
1516
XX
Front Panel Control (JF1)
CPU Installation Heatsink Installation
Heatsink
with Fan
Motherboard
Mounting Hole
Back Panel I/O Connectors
A. PS/2 Keyboard/Mouse Port F. Gb LAN Port 1 K. USB 3.1 Port 11 P. S/PDIF Out
B. USB 2.0 Port 0 G. USB 3.0 Port 8 L. USB 3.1 Port 12 Q. Line In
C. USB 2.0 Port 1 H. USB 3.0 Port 9 M. USB 3.1 Port 13 (Type C) R. Line Out
D. Display Port I. Gb LAN Port 2 N. Center/LFE Out S. Mic In
E. HDMI Port J. USB 3.1 Port 10 O. Surround Out
G
H
I
J
K
L
O
P
Q
A
B
C
D
E
F
M
N
C7Z270-PG
Add
thermal paste
R
S

美超微電腦股份有限公司
C7Z270-PG 快速參考指南版本 1.0
SUPERMICR R
主機板元件配置圖
+
+
A
C
A
C
A
DESIGNED IN USA
C7Z270-PG
REV:1.01
BIOS LICENSE
MAC CODE
BAR CODE
JPCIE7
JPCIE1
JPCIE3 JPCIE5
S4
MH15
MH14
MH13
MH12
MH11
MH10
S12
JTBT
PCIE4
JUSBA
JAUDIO1
JUSBC
JUSBLAN2 JUSBLAN1
B1
JBT1
JSTBY1
SP1
JD1
JF1
JSD1
JCOM1
FAN5
FAN1
FAN4
FAN2
FAN3
S8
JTPM1
JPW1
LED3 LED2
LED1
JPW2
JSPDIF_OUT
JI2C2
JI2C1
JL1
LED4
JPAC1
JPL2
JBR1
JLED1
JWD1
JPME2
2
2-3:DISABLE 1-2:ENABLE
JPL2:LAN2
CPU
LAN2 LAN1
ON
PWR
RST
XOH/FF
NIC NIC
1LED
HDD
LED
PWR
JF1
OFF:DISABLE
ON :ENABLE
JI2C1/JI2C2
AUDIO FP
3 PIN POWER LED
JLED1:
ON:BIOS RECOVERY
COM1
JTPM1:
TPM/PORT80
5V STBY POWER JSTBY1:
OFF:NORMAL
JBR1
JL1:
CHASSIS
INTRUSION
USB6/7
USB4/5
USB2/3 USB 14/15 (3.0)
PCIE M.2 CONNECTOR 1
CPU SLOT1 PCI-E 3.0 X8 (IN X16)
1-2:RST
2-3:NMI
WATCH DOG
JWD1:
JSD1:
CPU SLOT3 PCI-E 3.0 X16
SATA DOM PWR
U.2 CONNECTOR 1 U.2 CONNECTOR 2
I-SATA5
I-SATA4
BUZZER:3-4 JD1:
SPEAKER:1-4
PCH SLOT4 PCI-E 3.0 X4
CMOS CLEAR
JBT1
I-SATA3
I-SATA2
2-3:ME MANUFACTURINGMODE
1-2:NORMAL
JPME2:
CPU SLOT5 PCI-E 3.0 X8 (IN X 16)
1-2:ENABLE
2-3:DISABLE
JPAC1:AUDIO
I-SATA1
I-SATA0
CPU SLOT7 PCI-E 3.0 X16
SYS_FAN2
PCIE M.2 CONNECTOR 2
SYS_FAN3
HD AUDIO
USB 12/13 (3.1)
USB 10/11(3.1)
2-3:DISABLE
JPL1:LAN1
1-2:ENABLE
USB8/9(3.0)
POWER BUTTON
DIMMB1
DIMMB2
DIMMA1
DIMMA2
HDMI/DP
RESET BUTTON
KB/MOUSE
USB 0/1
SYS_FAN1
CPU_FAN1
CLEAR CMOS
CPU_FAN2
7th/6th Gen
Intel® CoreTM i7/i5/i3
Series CPU
=裝機孔
LGA 1151
I/O BACK PANEL

單一主機板包裝盒內容清單
• Supermicro C7Z270-PG 主機板x1
• SATA 訊號線 x4
• 後檔板 x1
• 快速參考指南 x1
• 驅動程式光碟片x1
連接埠 說明
AUDIO FP 前面板音效接頭
B1 內建電池
COM1 COM1 序列連接埠
I-SATA0~5 （Intel®Z270）序列ATA介面（SATA 3.0）連接埠 0~5（6Gb/秒）
JD1 喇叭/蜂鳴器（針腳 1~4：外接喇叭，針腳 3~4：蜂鳴器）
JF1 前面板接頭
JL1 機殼防盜裝置接頭
JLED1 LED指示燈電源接頭
JPW1 24針腳ATX主電源連接埠（必備）
JPW2 +12伏特8針腳CPU電源連接埠（必備）
JSD1 SATA DOM（磁碟模組）電源連接埠
JSPDIF_OUT S/PDIF（索尼/飛利浦數位傳輸介面）輸出接頭
JSTBY1 待機電源接頭
JTBT Intel®Thunderbolt™ 接頭
JTPM1 TPM 信任平台模組接頭
PCI-E M.2 CONNECTOR 1, 2* PCIe M.2 介面連接埠，適用具高速傳輸 NVMe 介面之小尺寸以及其他可攜式
M.2 固態硬碟（註：PCIe為電腦匯流的一種規格、M.2 為固態硬碟的一種傳輸
介面，而 NVMe 為非揮發性記憶體儲存裝置的一種標準。）
SYS FAN 1,2,3 / CPU FAN 1,2 系統風扇（1、2、3）／CPU（中央處理器）風扇（1、2）接頭
U.2 CONNECTOR 1, 2* 適用 2.5 吋固態硬碟裝置的 U.2 介面連接埠
USB 2/3, USB 4/5, USB 6/7 前面板 USB 2.0 規格連接埠（註：USB 完整譯名為「通用序列匯流排」）
USB 14/15 (3.0) 前面板 USB 3.0 規格連接埠
跳線器/連接埠
跳線器（Jumper）
跳線器 說明 預設值
CLEAR CMOS CMOS（可讀寫隨機存取記憶體晶片）組態資料清除 按鍵式開關
JBR1 BIOS 復原 針腳 1-2（停用）
JBT1 CMOS 組態資料清除（內建） 設為短路來清除 CMOS 資料
JI2C1/JI2C2 PCI-E（系統匯流排）介面的 SMB 插座 停用
JPAC1 啟用音源 針腳 1-2（啟用）
JPL2 啟用／停用 LAN 2（網卡2）針腳 1-2（啟用）
JPME2 Intel® 製造模式 針腳 1-2（正常）
JWD1 啟動系統監控（Watch Dog）功能 針腳 1-2（重設）
POWER BUTTON 電源開關 按鍵式開關
RESET BUTTON 系統重設 按鍵式開關
連接埠（Connector）
*PCIe M.2 介面連接埠1與U.2介面連接埠1共 用（當 M.2裝置插上PCIe M.2介面連接埠1時，U.1介面連接埠便自動停用。）
*PCIe M.2 介面連接埠2與SATA4/5共 用（當 M.2裝置插上PCIe M.2介面連接埠2時，SATA4/5便 自 動 停 用 。）

線上技術支援及下載
• 聯絡我們（技術支援信箱）：www.supermicro.com （Email: [email protected]）
• 產品手冊文件：http://www.supermicro.com/support/manuals
• 驅動程式及工具程式：ftp://ftp.supermicro.com
• 產品安全性須知：http://www.supermicro.com/about/policies/safety_information.cfm
註：1) 請安裝使用本公司所認可的記憶體模組以達記憶體模組最佳化。更多的記憶體模組相關訊息，請參閱本公司網頁
(http://www.supermicro.com/products/motherboard)。
2) 增加、移除和更換任何硬體元件前，請務必先拔掉電源線。待確實完成所有程序後，再重新連接電源線。
本主機板 C7Z270-PG 支援第6代與第7代Intel® CoreTM i7/i5/i3 處理器。記憶體支援Unbuffered DIMM non-
ECC DDR4，容量最高可達64GB，及四個最高達 3733 MHz
（ 超頻 ） 288支針腳的記憶體插槽。欲取得雙通道
效 能，請安裝成對相同型號與速度之記憶體。
（Unbuffered DIMM，或 做 UDIMM，為「無緩衝雙通道記憶體模組」；ECC是Error Correction Code的縮寫，中譯為「錯誤
修正碼」；DDR為「雙 倍 速 動 態 隨 機 存 取 記 憶 體 」。）
LED 指示燈
此面朝向中央處理器
DIMMB2（灰色插槽）
DIMMA2（灰色插槽）
DIMMA1（黑色插槽）
DIMMB1（黑色插槽）
DIMM（記憶體模組）安裝方式
LED燈說明 燈號顏色/情況 狀態
LED1 內建待機電源指示燈 綠：持續亮燈 開啟
LED2 M.2 SSD固態硬碟裝置1指示燈 綠：持續亮燈 M.2 裝置已連結
LED3 M.2 SSD固態硬碟裝置2指示燈 綠：持續亮燈 M.2 裝置已連結
LED4 狀態碼指示燈 數位式讀值 參閱手冊
請依照以下說明及表格安裝記憶體模組：
• 請遵循下列插槽編號順序依序安裝： DIMMA2（通道A、插槽2）、DIMMB2（通道B、插槽2）
、 DIMMA1（通道A、插槽1）、DIMMB1（通道B、插槽1）。
• 請使用相同型號（DDR4 DIMM）與速度之記憶體。若混合使用不同速度之記憶體，系統將依
較低的記憶體速度執行。
建議插槽使用方式
DIMMB2 DIMMA2 DIMMB1 DIMMA1 系統記憶體總容量
4GB 4GB 8GB
4GB 4GB 4GB 4GB 16GB
8GB 8GB 16GB
8GB 8GB 8GB 8GB 32GB
16GB 16GB 32GB
16GB 16GB 16GB 16GB 64GB
LED 指示燈
中央處理器和記憶體支援

MNL-1917-QRG-100
備註
© 2016 美超微股份有限公司（以下簡稱「本公司」）版權所有。未經本公司書面同意，嚴禁重製本文件部分或全部內容。所有商標均為所屬公司所有，所有提供資訊 於印刷之際視為但不保證正確。
• 快速參考指南中的圖例僅供安裝及操作說明使用，可能與實際產品外觀不同。
• 欲知更多跳線器/連接埠/指示燈/記憶體/主機板/中央處理器的安裝相關資訊，請參閱
《Supermicro c7Z270-pG 使用手冊》第二章。
電源鍵
怵䆘⎱梏㈮
㔬暃LED
1
䶙⍈
1ḲLED
憴娔捜
2
䡓䢆㩆LED
曢㹷LED
憴娔
曢㹷
9FF曢⢺
㎌✗
㎌✗
XX
9FF曢⢺
9FF曢⢺
9FF曢⢺
1516
XX
前面板控制配置（JF1）
中央處理器安裝方式 散熱器安裝方式
散熱器
與風扇
主機板
安裝孔
背板輸出/輸入連接埠
A. PS/2 鍵盤(滑鼠)連接埠 F. Gb LAN1 網路線連接埠 K. USB11 (3.1) 連接埠 P. S/PDIF 輸出
B. USB0 (2.0) 連接埠 G. USB8 (3.0) 連接埠 L. USB12 (3.1) 連接埠 Q. 音效輸入
C. USB1 (2.0) 連接埠 H. USB9 (3.0) 連接埠 M. USB13 (3.1) 連接埠 (Type C) R. 音效輸出
D. Display Port 顯示連接埠 I. Gb LAN2 網路線連接埠 N. 中央/低音聲道輸出 S. 麥克風插孔
E. HDMI 高畫質多媒體介面連接埠 J. USB10 (3.1) 連接埠 O. 環繞聲道輸出
塗上散熱膏
Power Butt
on
OH/Fan Fail
LED
1
NIC1 LED
Reset Button
2
HDD LED
Power LED
Reset
PWR
Vcc
Ground
Ground
XX
Vcc
Vcc
Vcc
1516
XX
G
H
I
J
K
L
O
P
Q
A
B
C
D
E
F
M
N
C7Z270-PG
R
S

美超微电脑股份有限公司
C7Z270-PG 快速参考指南版本 1.0
SUPERMICR R
主板元件功能布局图
+
+
A
C
A
C
A
DESIGNED IN USA
C7Z270-PG
REV:1.01
BIOS LICENSE
MAC CODE
BAR CODE
JPCIE7
JPCIE1
JPCIE3 JPCIE5
S4
MH15
MH14
MH13
MH12
MH11
MH10
S12
JTBT
PCIE4
JUSBA
JAUDIO1
JUSBC
JUSBLAN2 JUSBLAN1
B1
JBT1
JSTBY1
SP1
JD1
JF1
JSD1
JCOM1
FAN5
FAN1
FAN4
FAN2
FAN3
S8
JTPM1
JPW1
LED3 LED2
LED1
JPW2
JSPDIF_OUT
JI2C2
JI2C1
JL1
LED4
JPAC1
JPL2
JBR1
JLED1
JWD1
JPME2
2
2-3:DISABLE 1-2:ENABLE
JPL2:LAN2
CPU
LAN2 LAN1
ON
PWR
RST
XOH/FF
NIC NIC
1LED
HDD
LED
PWR
JF1
OFF:DISABLE
ON :ENABLE
JI2C1/JI2C2
AUDIO FP
3 PIN POWER LED
JLED1:
ON:BIOS RECOVERY
COM1
JTPM1:
TPM/PORT80
5V STBY POWER JSTBY1:
OFF:NORMAL
JBR1
JL1:
CHASSIS
INTRUSION
USB6/7
USB4/5
USB2/3 USB 14/15 (3.0)
PCIE M.2 CONNECTOR 1
CPU SLOT1 PCI-E 3.0 X8 (IN X16)
1-2:RST
2-3:NMI
WATCH DOG
JWD1:
JSD1:
CPU SLOT3 PCI-E 3.0 X16
SATA DOM PWR
U.2 CONNECTOR 1 U.2 CONNECTOR 2
I-SATA5
I-SATA4
BUZZER:3-4 JD1:
SPEAKER:1-4
PCH SLOT4 PCI-E 3.0 X4
CMOS CLEAR
JBT1
I-SATA3
I-SATA2
2-3:ME MANUFACTURINGMODE
1-2:NORMAL
JPME2:
CPU SLOT5 PCI-E 3.0 X8 (IN X 16)
1-2:ENABLE
2-3:DISABLE
JPAC1:AUDIO
I-SATA1
I-SATA0
CPU SLOT7 PCI-E 3.0 X16
SYS_FAN2
PCIE M.2 CONNECTOR 2
SYS_FAN3
HD AUDIO
USB 12/13 (3.1)
USB 10/11(3.1)
2-3:DISABLE
JPL1:LAN1
1-2:ENABLE
USB8/9(3.0)
POWER BUTTON
DIMMB1
DIMMB2
DIMMA1
DIMMA2
HDMI/DP
RESET BUTTON
KB/MOUSE
USB 0/1
SYS_FAN1
CPU_FAN1
CLEAR CMOS
CPU_FAN2
7th/6th Gen
Intel® CoreTM i7/i5/i3
Series CPU
=螺丝孔
LGA 1151
I/O BACK PANEL

单一主板包裝盒內容清单
• Supermicro C7Z270-PG 主板x1
• SATA 数据线 x4
• 后挡板 x1
• 快速参考指南 x1
• 驱动程序光盘 x1
接口 说明
AUDIO FP 前面板音效插座
B1 板载电池
COM1 COM1 串口插座
I-SATA0~5 （Intel®Z270）串行ATA（SATA）3.0 接口 0~5（6Gb/秒）
JD1 喇叭/蜂鸣器（针脚 1~4：外置喇叭，针脚 3~4：蜂鸣器）
JF1 前面板控制插座
JL1 机箱入侵侦测插座
JLED1 电源指示 LED 灯插座
JPW1 24针ATX 主电源接口（必备）
JPW2 8针CPU 供电接口（必备）
JSD1 SATA DOM（磁盘模块）供电接口
JSPDIF_OUT S/PDIF（索尼/飞利浦数字传输接口）输出接口
JSTBY1 待机电源插座
JTBT Intel®Thunderbolt™ 插座
JTPM1 TPM 可信任执行平台模块接口
PCI-E M.2 CONNECTOR 1, 2* PCIe M.2 接口1和2，适用于小尺寸具高速传输NVMe接口以及其他便携式M.2
固态硬盘（注：PCIe为电脑总线的一种标准，M.2 为固态硬盘的一种传输接
口，而NVMe为非易失性存储装置的一种标准。）
SYS FAN 1,2,3 / CPU FAN 1,2 系統／CPU 风扇插座
U.2 CONNECTOR 1, 2* U.2 接口1和2，支持 2.5” NVME SSD 驱动器
USB 2/3, USB 4/5, USB 6/7 前面板 USB 2.0 插座 2/3，4/5，6/7（注：USB 完整译名为「通用串行总线」）
USB 14/15 (3.0) 前面板 USB 3.0 插座 14/15
跳帽/接口
跳帽（Jumper）
跳帽 说明 预设值
CLEAR CMOS CMOS（可读写随机存取记忆芯片）设置参数清除开关 按键式开关
JBR1 BIOS 恢复开关 针脚 1-2（停用）
JBT1 清除 CMOS 设置参数（板载） 短路触点可清除 CMOS
JI2C1/JI2C2 SMB 总线至 PCI 槽禁用
JPAC1 音效启用 针脚 1-2（启用）
JPL2 LAN 2（网卡2）启用／禁用 针脚 1-2（启用）
JPME2 Intel®ME 工厂制造模式 针脚 1-2（正常）
JWD1 看门狗（Watch Dog）功能启用 针脚 1-2（重启）
POWER BUTTON 内置电源按键 按键式开关
RESET BUTTON 內部系統重启键 按键式开关
接口（Connector）
*PCI-E M.2 接口1与U.2接口1共 享 （当 M.2设备使用安装到 PCI-E M.2 接口1时，U.2 接口1 会自动禁用）
*PCI-E M.2 接口2与SATA4/5共 享 （当 M.2设备使用安装到 PCI-E M.2 接口2时，SATA4/5 会自动禁用）

网上技术支持及下载
• 联络我们（技术支持信箱）：www.supermicro.com （Email: [email protected]）
• 产品用户手冊文件：http://www.supermicro.com/support/manuals
• 驱动程序及工具软件：ftp://ftp.supermicro.com
• 产品安全性须知：http://www.supermicro.com/about/policies/safety_information.cfm
LED 指示灯
LED 指示灯
CPU & Memory Support
中央处理器及内存支持
朝向中央处理器
DIMM 内存安裝
LED 灯说明 灯号颜色/状态 状态
LED1 板载待机电源 LED 绿色：亮 电源插上
LED2 M.2 接口2SSD 状态 LED 绿色：亮 M.2 设备连接上
LED3 M.2 接口1SSD 状态 LED 绿色：亮 M.2 设备连接上
LED4 状态码 LED 数字显示 参考用户手冊
C7Z270-PG 主板支持第6代与第7代 Intel® CoreTM i7/i5/i3 处理器。4条288针DDR4 内存槽最高可支持
64GB UDIMM non-ECC 内存容量，内存频率可达 2400MHz 至3733MHz（ 超 频 ）（ 注： Unbuffered DIMM，
或UDIMM，为 无 缓 存 双通道内存模组；ECC是Error Correction Code的缩写，中译为错误校验码；至于DDR
则是双倍速动态随机存储内存）。交错模式下请成对安装相同规格与容量的内存条，这样会增加内存带宽
性能。
内存安装方式：
• 当安装内存模组时，应按照如下顺序安装 DIMM 槽 ：首先安装 DIMMA2（通道A、插槽2）
， DIMMB2（通道B、插槽2） ，然后 DIMMA1（通道A、插槽1），DIMMB1（通道B、插槽1）。
• 总是使用相同容量，型号，速度的 DDR4 DIMM 模组。不同频率的内存 DIMM 混用时，内存
DIMM 速度会运行在速度最低的内存频率上。
推荐安装方式（平衡）
DIMMB2 DIMMA2 DIMMB1 DIMMA1 系統内存总容量
4GB 4GB 8GB
4GB 4GB 4GB 4GB 16GB
8GB 8GB 16GB
8GB 8GB 8GB 8GB 32GB
16GB 16GB 32GB
16GB 16GB 16GB 16GB 64GB
注：1) 请安裝使用本公司所认可的内存模组以达到内存模组性能最佳化。更多的内存模组相关信息，请参阅本公司网页
(http://www.supermicro.com/products/motherboard)
2) 在增加，移除或者更换硬件时，请先拔掉电源插头，待所有硬件安装完成后再插上电源插头。
DIMMB2（灰色槽）
DIMMA2（灰色槽）
DIMMA1（黑色槽）
DIMMB1（黑色槽）

MNL-1917-QRG-100
备注
© 2016 美超微股份有限公司（以下簡稱「本公司」）版權所有。未經本公司書面同意，嚴禁重製本文件部分或全部內容。所有商標均為所屬公司所有，所有提供資訊 於印刷之際視為但不保證正確。
• 快速参考指南中所示图片只是为了表述 ，可能与实际 元器件 外观 略有差别 。
• 跳帽/接口/
LED 指示灯 的详细说明 ， 以及 内存/主板/中央处理器的安装 指导请参
考
《Supermicro c7Z270-pG 用户 手冊》第二章。
电源键
过热及风扇
故障LED
1
网卡1之LED
重启键
2
硬盘LED
电源LED
重启
电源
Vcc电压
接地
接地
XX
Vcc电压
Vcc电压
Vcc电压
1516
XX
前面板控制配置（JF1）
中央处理器安装方式 散热器安装方式
散热器
与风扇
主板
安装孔
后面板輸入/輸出接口
涂上散熱膏
Power Button
OH/Fan Fail LED
1
NIC1 LED
Reset Button
2
HDD LED
Power LED
Reset
PWR
Vcc
Ground
Ground
XX
Vcc
Vcc
Vcc
1516
XX
A. PS/2 键盘(鼠标)接口 F. 千兆 LAN1 接口 K. USB11 (3.1) 接口 P. S/PDIF 输出
B. USB0 (2.0) 接口 G. USB8 (3.0) 接口 L. USB12 (3.1) 接口 Q. 音效输入
C. USB1 (2.0) 接口 H. USB9 (3.0) 接口 M. USB13 (3.1) 接口 (Type C) R. 音效输出
D. Display Port 输出接口 I. 千兆 LAN2 接口 N. 中置/重低音输出 S. 麦克风插孔
E. HDMI 接口 J. USB10 (3.1) 接口 O. 环绕立体声输出
G
H
I
J
K
L
O
P
Q
A
B
C
D
E
F
M
N
C7Z270-PG
R
S

C7Z270-PG
クイック・リファレンス・ガイド Rev. 1.0
SUPERMICR R
+
+
A
C
A
C
A
DESIGNED IN USA
C7Z270-PG
REV:1.01
BIOS LICENSE
MAC CODE
BAR CODE
JPCIE7
JPCIE1
JPCIE3 JPCIE5
S4
MH15
MH14
MH13
MH12
MH11
MH10
S12
JTBT
PCIE4
JUSBA
JAUDIO1
JUSBC
JUSBLAN2 JUSBLAN1
B1
JBT1
JSTBY1
SP1
JD1
JF1
JSD1
JCOM1
FAN5
FAN1
FAN4
FAN2
FAN3
S8
JTPM1
JPW1
LED3 LED2
LED1
JPW2
JSPDIF_OUT
JI2C2
JI2C1
JL1
LED4
JPAC1
JPL2
JBR1
JLED1
JWD1
JPME2
2
2-3:DISABLE 1-2:ENABLE
JPL2:LAN2
CPU
LAN2 LAN1
ON
PWR
RST
XOH/FF
NIC NIC
1LED
HDD
LED
PWR
JF1
OFF:DISABLE
ON :ENABLE
JI2C1/JI2C2
AUDIO FP
3 PIN POWER LED
JLED1:
ON:BIOS RECOVERY
COM1
JTPM1:
TPM/PORT80
5V STBY POWER JSTBY1:
OFF:NORMAL
JBR1
JL1:
CHASSIS
INTRUSION
USB6/7
USB4/5
USB2/3 USB 14/15 (3.0)
PCIE M.2 CONNECTOR 1
CPU SLOT1 PCI-E 3.0 X8 (IN X16)
1-2:RST
2-3:NMI
WATCH DOG
JWD1:
JSD1:
CPU SLOT3 PCI-E 3.0 X16
SATA DOM PWR
U.2 CONNECTOR 1 U.2 CONNECTOR 2
I-SATA5
I-SATA4
BUZZER:3-4 JD1:
SPEAKER:1-4
PCH SLOT4 PCI-E 3.0 X4
CMOS CLEAR
JBT1
I-SATA3
I-SATA2
2-3:ME MANUFACTURINGMODE
1-2:NORMAL
JPME2:
CPU SLOT5 PCI-E 3.0 X8 (IN X 16)
1-2:ENABLE
2-3:DISABLE
JPAC1:AUDIO
I-SATA1
I-SATA0
CPU SLOT7 PCI-E 3.0 X16
SYS_FAN2
PCIE M.2 CONNECTOR 2
SYS_FAN3
HD AUDIO
USB 12/13 (3.1)
USB 10/11(3.1)
2-3:DISABLE
JPL1:LAN1
1-2:ENABLE
USB8/9(3.0)
POWER BUTTON
DIMMB1
DIMMB2
DIMMA1
DIMMA2
HDMI/DP
RESET BUTTON
KB/MOUSE
USB 0/1
SYS_FAN1
CPU_FAN1
CLEAR CMOS
CPU_FAN2
マザーボードのレイアウト、および、特徴
7th/6th Gen
Intel® CoreTM i7/i5/i3
Series CPU
=ボード固定穴
LGA 1151
I/O 背面パネル

パッケージ内容
• Supermicro マザーボード x 1
• SATA ケーブル x 4、 I/O シールド x 1
• クイック・リファレンス・ガイド x 1、 ドライバCD x 1
コネクタ 説明
AUDIO FP 前面パネル・オーディオ・ヘッダー
B1 オンボード・バッテリー
COM1 COM1 ポート・ヘッダー
I-SATA0~5 (Intel® Z270) シリアルATA (SATA 3.0) ポート 0~5 (6Gb/sec)
JD1 スピーカー／ブザー (ピン 1~4: 外部スピーカー, ピン 3~4: ブザー)
JF1 前面パネル・コントロール・ヘッダー
JL1 筐体開閉検出ヘッダー
JLED1 電源LED表示ヘッダー
JPW1 24-pin ATX 主電源コネクタ (必須)
JPW2 +12V 8-pin CPU 電源コネクタ (必須)
JSD1 SATA DOM (Disk On Module) 電源コネクタ
JSPDIF_OUT Sony/Philips ディジタル・インタフェース・フォーマット (S/PDIF) 出力ヘッダー
JSTBY1 スタンバイ電源ヘッダー
JTBT Intel® Thunderbolt™ ヘッダー
JTPM1 トラステッド・プラットフォーム・モジュール (TPM) ヘッダー
PCI-E M.2 CONNECTOR 1, 2* PCI-E M.2 コネクタ 1 と 2, ハイスピード NVMe SSD用 スモール・フォームファクタ・デ
バイス および ポータブル・デバイス
SYS FAN 1,2,3 / CPU FAN 1,2 システム／CPU ファン・ヘッダー
U.2 CONNECTOR 1, 2* U.2 コネクタ 1 と 2, 2.5” SSD ドライブ用
USB 2/3, USB 4/5, USB 6/7 前面パネルアクセス可能 USB 2.0 ヘッダー 2/3, 4/5. 6/7
USB 14/15 (3.0) 前面パネルアクセス可能 USB 3.0 ヘッダー 14/15
ジャンパとコネクタ
ジャンパ
ジャンパ 説明 デフォルト
CLEAR CMOS CMOS クリアスイッチ 押しボタンスイッチ
JBR1 BIOS リカバリスイッチ ピン 1-2 (無効)
JBT1 CMOS クリア (オンボード) CMOS クリアのショートパッド
JI2C1/JI2C2 SMB → PCI スロット 無効
JPAC1 オーディオ 有効 ピン 1-2 (有効)
JPL2 LAN2 有効／無効 ピン 1-2 (有効)
JPME2 Intel® 製造モード ピン 1-2 (ノーマル)
JWD1 ウォッチドッグ機能 有効 ピン 1-2 (リセット)
POWER BUTTON 内部電源ボタン 押しボタンスイッチ
RESET BUTTON オンボード・システム・リセット・ボタン 押しボタンスイッチ
コネクタ
*PCIE M.2 コネクタ 1 は U.2 コネクタ 1 と共用 (M.2 デバイスが PCIE M.2 コネクタ 1 に挿ると、U.1 コネクタ 1 は自動的に無効になります)
*PCIE M.2 コネクタ 2 は SATA4/5 と共用 (M.2 デバイスが PCIE M.2 コネクタ 2 に挿ると、SATA4/5 は自動的に無効になります)

お問い合わせ
• www.supermicro.com (Email: [email protected])
• マニュアル: http://www.supermicro.com/support/manuals
• ドライバ & ユーティリティ: ftp://ftp.supermicro.com
• 安全性: http://www.supermicro.com/about/policies/safety_information.cfm
C7Z270-PG は、第7世代／第6世代の Intel® CoreTM i7/i5/i3 プロセッサ、最大64GBの Unbuffered
(UDIMM) non-ECC DDR4 メモリ、4つの288ピン・メモリ・スロットに最大3733MHz (OC) をサポートします。この
DIMMスロットに、同じ種類、同じ容量の、一組のメモリ・モジュールを組込むことで、メモリ・インタリーブが構成され、メモリ・
パフォーマンスが向上します。
注: 1) メモリの最適化には、Supermicro によって検証済みの、DIMMモジュールのみを使用してください。メモリに関する最新情報は、
弊社ウェブサイト http://www.supermicro.com/products/motherboard をご覧ください。
2) ハードウェア構成部品の取り外し、交換、追加の前には、必ず電源コードを外し、常に最後に電源コードを接続してください。
LED インジケータ
LED インジケータ
CPU & Memory Support
CPU & メモリ サポート
CPU の方向
メモリ搭載ガイドライン
メモリ・モジュールをインストールする際は、以下の順序でDIMMスロットに挿してください。： DIMMA2、DIMMB2を挿し、次に
DIMMA1、DIMMB1 の順。
• 常に同じ容量、種類、速度の DDR4 DIMM モジュールを使用してください。
• 異なる速度のDIMMをインストールすることは可能ですが、その場合は、最も遅いDIMMの実行速度に合わせて、すべてのDIMM
が動作します。
推奨メモリ搭載 （バランスのとれた配置）
DIMMB2 DIMMA2 DIMMB1 DIMMA1 Total System Memory
4GB 4GB 8GB
4GB 4GB 4GB 4GB 16GB
8GB 8GB 16GB
8GB 8GB 8GB 8GB 32GB
16GB 16GB 32GB
16GB 16GB 16GB 16GB 64GB
DIMMB2 (グレー・スロット)
DIMMA2 (グレー・スロット)
DIMMA1 (ブラック・スロット)
DIMMB1 (ブラック・スロット)
DIMM メモリのインストール
LED 説明 色／状態 ステータス
LED1 オンボード 待機電源 LED 緑： 点灯 電源オン
LED2 M.2 コネクタ 2 SSD 動作 LED 緑： 点灯 M.2 デバイス接続
LED3 M.2 コネクタ 1 SSD 動作 LED 緑： 点灯 M.2 デバイス接続
LED4 ステータス・コード LED ディジタル表示 マニュアル参照

MNL-1917-QRG-100
© 2016 Supermicro Computer Inc. All rights reserved. Reproduction of this document whether in part or in whole is strictly prohibited without Super- micro's written consent. All Trademarks are property of their respective entities. All information provided is deemed accurate at the time of printing; however, it is not guaranteed.
注
• クイック・リファレンス・ガイドに掲載されている図は参考イラストです。ご利用のコンポーネントは、本ガイドに掲載
された図と異なる場合があります。
• ジャンパ、コネクタ、LED表示、メモリ・サポート、CPU／マザーボードのインストール方法に関する詳細情報は、
ユーザーマニュアルの第2章をご参照ください。
Power Butt
on
OH/Fan Fail
LED
1
NIC1 LED
Reset Button
2
HDD LED
Power LED
Reset
PWR
Vcc
Ground
Ground
XX
Vcc
Vcc
Vcc
1516
XX
前面パネルコントロール (JF1)
CPU のインストール ヒートシンクのインストール
ヒートシンク
ファン付
マザーボード
取付け穴
背面パネル I/O コネクタ
A. PS/2 キーボード／マウス ポート F. Gb LAN ポート 1 K. USB 3.1 ポート 11 P. S/PDIF 出力
B. USB 2.0 ポート 0 G. USB 3.0 ポート 8 L. USB 3.1 ポート 12 Q. ライン 入力
C. USB 2.0 ポート 1 H. USB 3.0 ポート 9 M. USB 3.1 ポート 13 (タイプ C) R. ライン 出力
D. ディスプレイ・ポート I. Gb LAN ポート 2 N. Center/LFE 出力 S. マイク 入力
E. HDMI ポート J. USB 3.1 ポート 10 O. サラウンド 出力
G
H
I
J
K
L
O
P
Q
A
B
C
D
E
F
M
N
C7Z270-PG
放熱グリスを
塗布
R
S
౺嵄崧嵛
崒嵤崸嵤崺嵤崰
崽崉嵛௽૩/('
1
1,&
1LED
嵒崣崫崰嵄崧嵛
2
+''LED
౺LED
嵒崣崫崰
౺
9FF曢✎
崘嵑嵛崱
崘嵑嵛崱
XX
9FF曢✎
9FF曢✎
9FF曢✎
1516
XX

C7Z270-PG
퀵 레퍼런스 가이드 Rev. 1.0
SUPERMICR R
마더보드 레이아웃 및 특징
= 마운팅 홀
+
+
A
C
A
C
A
DESIGNED IN USA
C7Z270-PG
REV:1.01
BIOS LICENSE
MAC CODE
BAR CODE
JPCIE7
JPCIE1
JPCIE3 JPCIE5
S4
MH15
MH14
MH13
MH12
MH11
MH10
S12
JTBT
PCIE4
JUSBA
JAUDIO1
JUSBC
JUSBLAN2 JUSBLAN1
B1
JBT1
JSTBY1
SP1
JD1
JF1
JSD1
JCOM1
FAN5
FAN1
FAN4
FAN2
FAN3
S8
JTPM1
JPW1
LED3 LED2
LED1
JPW2
JSPDIF_OUT
JI2C2
JI2C1
JL1
LED4
JPAC1
JPL2
JBR1
JLED1
JWD1
JPME2
2
2-3:DISABLE 1-2:ENABLE
JPL2:LAN2
CPU
LAN2 LAN1
ON
PWR
RST
XOH/FF
NIC NIC
1LED
HDD
LED
PWR
JF1
OFF:DISABLE
ON :ENABLE
JI2C1/JI2C2
AUDIO FP
3 PIN POWER LED
JLED1:
ON:BIOS RECOVERY
COM1
JTPM1:
TPM/PORT80
5V STBY POWER JSTBY1:
OFF:NORMAL
JBR1
JL1:
CHASSIS
INTRUSION
USB6/7
USB4/5
USB2/3 USB 14/15 (3.0)
PCIE M.2 CONNECTOR 1
CPU SLOT1 PCI-E 3.0 X8 (IN X16)
1-2:RST
2-3:NMI
WATCH DOG
JWD1:
JSD1:
CPU SLOT3 PCI-E 3.0 X16
SATA DOM PWR
U.2 CONNECTOR 1 U.2 CONNECTOR 2
I-SATA5
I-SATA4
BUZZER:3-4 JD1:
SPEAKER:1-4
PCH SLOT4 PCI-E 3.0 X4
CMOS CLEAR
JBT1
I-SATA3
I-SATA2
2-3:ME MANUFACTURINGMODE
1-2:NORMAL
JPME2:
CPU SLOT5 PCI-E 3.0 X8 (IN X 16)
1-2:ENABLE
2-3:DISABLE
JPAC1:AUDIO
I-SATA1
I-SATA0
CPU SLOT7 PCI-E 3.0 X16
SYS_FAN2
PCIE M.2 CONNECTOR 2
SYS_FAN3
HD AUDIO
USB 12/13 (3.1)
USB 10/11(3.1)
2-3:DISABLE
JPL1:LAN1
1-2:ENABLE
USB8/9(3.0)
POWER BUTTON
DIMMB1
DIMMB2
DIMMA1
DIMMA2
HDMI/DP
RESET BUTTON
KB/MOUSE
USB 0/1
SYS_FAN1
CPU_FAN1
CLEAR CMOS
CPU_FAN2
7th/6th Gen
Intel® CoreTM i7/i5/i3
Series CPU
LGA 1151
I/O BACK PANEL
