VCR®Split-NutTM
Installation Instructions
VCR Gland
Split Half
Split Half
Hex Collar
Female VCR Split-Nut
1. Place two female split nut halves➀around the VCR
gland shaft so their ends are flush. Slide the split
halves against the back of the gland flange.
2. Thread the larger opening of the hex collar over the
split halves by turning it counterclockwise. Tighten
hex collar slightly using an 11/16 in. wrench on the
split nut halves and a 3/4 in. wrench on the hex col-
lar.
3. To remove, turn the hex collar clockwise.
➀You must use a set with one split nut half marked
with the Swagelok logo and one split nut half
marked with the words “VCR PAT’D.”

www.swagelok.com.fr
Split-NutTM VCR®
Instructions de montage
Embout VCR
Demi-écrou
Demi-écrou
Ecrou femelle
Split-Nut VCR femelle
1. Placez deux demi-écrous femelle➀autour de l'embout VCR, de
façon à ce que leurs extrémités soient alignées. Faites glisser les
demi-écrous jusqu'à l'arrière de l'embout.
2. Vissez le plus gros orifice de l’écrou femelle sur les demi-écrous
rassemblés en le tournant dans le sens inverse des aiguilles d'une
montre. Serrez légèrement l'écrou en utilisant une clé de 11/16" sur
les demi-écrous et une clé plate de 3/4" sur l'écrou femelle.
3. Pour démonter, dévissez l'écrou femelle en le tournant dans le
sens des aiguilles d'une montre.
➀Vous devez utiliser un jeu composé d'un demi-écrou marqué
avec le logo Swagelok et d'un demi-écrou marqué avec la
mention "VCR PAT'D."

www.swagelok.de
VCR®Split-Nut™
Montageanleitung
VCR Stutzen
Split-Nut-
Hälfte
Sechskantbund
VCR Split-Nut mit Innengewinde
1. Die beiden Split-Nut-Hälften➀mit Innengewinde um den VCR
Stutzen legen, so dass ihre Enden bündig sind. Die Split-Nut-
Hälften zum Rücken des Stutzenflansches schieben.
2. Die größere Öffnung des Sechskantbunds linksherum über die
Split-Nut-Hälften schrauben. Am Sechskantbund einen 11/16 Zoll
Schraubenschlüssel an den Split-Nut-Hälften einen 3/4 Zoll
Schraubenschlüssel ansetzen und leicht anziehen.
3. Den Sechskantbund mit einer Rechtsdrehung abschrauben.
➀Es muss immer ein Satz verwendet werden. Die eine Split-
Nut-Hälfte ist mit dem Swagelok-Logo und die andere mit
den Buchstaben „VCR PAT’D" gekennzeichnet.
Split-Nut-Hälfte

www.swagelok.com
VCR®Split-Nut™
Istruzioni per l’installazione
Premistoppa
VCR
Metà
Metà
Collare esagonale
Chiocciola spaccata femmina VCR
1. Posizionare due metà femmina di chiocciola spaccata➀
intorno all’albero del premistoppa VCR in modo che le
estremità siano a filo. Far scorrere le due metà verso il retro
della flangia del premistoppa.
2. Avvitare l’apertura maggiore del collare esagonale sulle due
metà ruotandolo in senso antiorario.Serrare leggermente il
collare usando una chiave da 11/16 in. per le due metà ed
una chiave da 3/4 in. per il collare esagonale.
3. Per rimuoverlo, ruotare il collare esagonale in senso orario.
➀Usare un set che comprende una metà contrassegnata dal
logo Swagelok ed una metà contrassegnata da “VCR PAT’D.”

www.swagelok.com
Instrucciones de instalación
VCR®Split-NutTM
Manguito VCR
Mitad de tuer-
ca
Mitad de tuerca
Collar hexagonal
VCR Split-Nut hembra
1. Colocar las dos mitades de la tuerca partida hembra À alrededor del
eje del manguito VCR de tal manera que sus extremos queden
enfrentados. Deslizar las mitades contra la parte trasera de la brida
del manguito.
2. Enroscar la abertura más grande del collar hexagonal en las mitades
de la tuerca, girando en sentido antihorario. Apretar ligeramente el
collar hexagonal, usando una llave de 11/16 pulg para las mitades
de la tuerca y una llave de 3/4 pulg para el collar hexagonal.
3. Para desmontarlo, girar el collar hexagonal en sentido horario.
➀Cada juego debe constar de una mitad marcada con el
logotipo de Swagelok y la otra mitad marcada con las pal-
abras "VCR PAT'D."

www.swagelok.co.jp
VCR®Split-NutTM

VCR Split-Nut macho
1. Colocar las dos mitades de la tuerca partida macho À alrededor
del eje del manguito VCR de tal manera que sus extremos que-
den enfrentados, y juntar a presión las dos mitades.
2. Deslizar las mitades contra la parte trasera de la brida del man-
guito.
3. Para desmontarlo, separe las dos mitades usando un destornil-
lador de punta plana.
➀Cada juego debe constar de una mitad marcada con el logotipo
de Swagelok y la otra mitad marcada con las palabras "VCR
PAT'D."
Mitad de tuerca
Mitad de tuerca
Manguito VCR

Chiocciola spaccata maschio VCR
1. Posizionare due metà maschio di chiocciola spaccata➀intorno
all’albero del premistoppa VCR in modo che le estremità siano
a filo e premerle l’una contro l’altra.
2. Far scorrere le due metà verso il retro della flangia del
premistoppa.
3. Per rimuoverle, separare le due metà con un cacciavite a taglio.
➀Usare un set che comprende una metà contrassegnata dal logo
Swagelok ed una metà contrassegnata da “VCR PAT’D.”
Metà
Metà
Premistoppa
VCR

VCR Split-Nut mit Außengewinde
1. Die beiden Split-Nut-Hälften➀mit Außengewinde um den VCR
Stutzen legen, so dass ihre Enden bündig sind. Die beiden
Hälften zusammendrücken.
2. Die Split-Nut-Hälften zum Rücken des Stutzenflansches
schieben.
3. Die beiden Hälften lassen sich mit einem flachen
Schraubendreher wieder voneinander trennen und entfernen.
➀Es muss immer ein Satz verwendet werden. Die eine Split-
Nut-Hälfte ist mit dem Swagelok-Logo und die andere mit den
Buchstaben „VCR PAT’D" gekennzeichnet.
Split-Nut-
Hälfte
Split-Nut-Hälfte
VCR Stutzen

Split-Nut VCR mâle
1. Placez deux demi-écrous mâle➀autour de l'embout VCR, de
façon à ce que leurs extrémités soient alignées, pressez ensem-
ble les deux demi-écrous.
2. Faites glisser les demi-écrous solidaires jusqu'à l'arrière de
l'embout.
3. Pour démonter, utilisez un tournevis plat pour séparer les deux
demi-écrous.
➀Vous devez utiliser un jeu composé d'un demi-écrou marqué
avec le logo Swagelok et d'un demi-écrou marqué avec la men-
tion "VCR PAT'D."
Demi-écrou
Demi-écrou
Embout VCR

Swagelok, Split-Nut, VCR–TM Swagelok Company
© 2001 Swagelok Company
Printed in U.S.A.
5-01, CP
MS-CRD-0083, R2

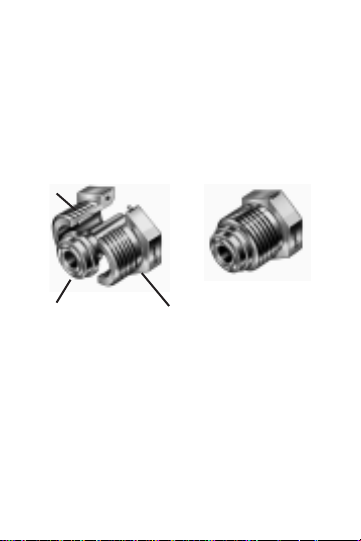

Male VCR Split-Nut
1. Place two male split nut halves➀around the VCR
gland shaft so their ends are flush and press the two
halves together.
2. Slide the split halves against the back of the gland
flange.
3. To remove, use a flat-blade screwdriver to separate
the two halves.
➀You must use a set with one split nut half marked with
the Swagelok logo and one split nut half marked with
the words “VCR PAT’D.”
Split Half
Split Half
VCR Gland
