欢迎
承蒙惠购本公司产品，甚表感谢！
安装及正式使用本产品前 ，请务必通读此
说明书，以便使您全面了解本设备，并熟练
掌握如何正确使用本设备。当您读完本说明
书后，请把它妥善保存好，以备今后查用。
基于持续发展的产品策略 ，因此关于本设
备的部分新增或修改功能可能不包含在本说
明书中，请注意相关补充说明。
本产品其他相关信息 ，请致电您的服务商。
安全事项
请阅读这些简明的规则，违反这些规则
可能会导致危险。在本手册中提供了有关安
全事项的更详细信息。请仔细查阅。
注意：机内无用户可用备件！为了防止触电，
切勿自行拆开机盖！必要时需由专业
人士维修！
警告：为防止发生火灾或触电危险，本机切
勿受雨淋或受潮！

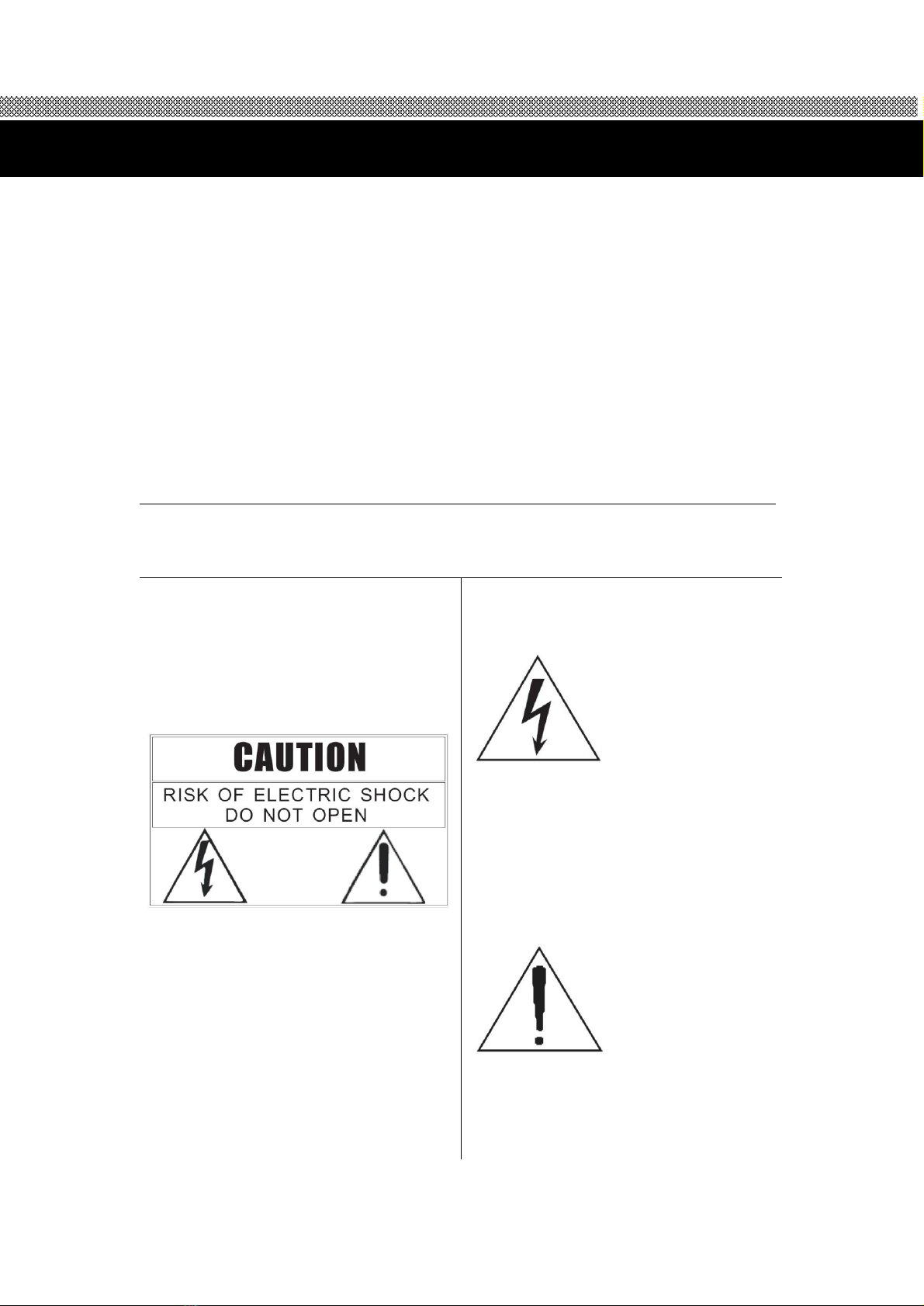

图形符号说明
等边三角形内带有箭
头的闪电图形旨在提
醒用户外壳内存在未绝缘的“危险电压”，
该电压可能足以对人造成触电危险。
等边三角形中带有感
叹号的图形表示 ——
机器附件中有重要的
操作和保养说明，请查阅使用说明书。
欢迎！

注意
注意！
警告！
为了避免因触电、短路、损伤、火灾或其它危险可能导致的人员受伤，请务
必遵守下列基本注意事项。这些注意事项包括但不限于下列情况：
阅读这些说明，保留这些说明，并遵照
所有说明。
注意设备上或说明书中的所有警告。
只能使用本设备所规定的电压，所要求
的电压被印在本设备的电源接口附近。
插拔电源接口之前，请先关闭设备电源
开关。
不要将电源线放在热源附近，不要过分
弯折或损伤电源线，不要在电源线上加
压重物，不要将其放在可能被踩踏或可
能被碾压的地方。
本设备内部不含有用户可用的任何备
件，请勿自行拆卸或进行任何形式的改
造。
若遇特殊异常情况，必须由经厂家认可
的专业人士进行检修。
在潮湿的环境中禁止使用本设备，请勿
将盛有液体的容器放置在本设备附近，
防止液体溅入。
只能用干布进行清洁。
切勿用湿手插拔电源插头。
为了避免您或周围他人可能发生的人身伤害、设备或财产损失，请务必遵守下列
基本注意事项。这些注意事项包括但不限于下列情况：
请将本设备安放在通风良好的地方。

注意
请务必连接到妥善接地的电源。
本设备与其他外部设备连接时，请使用
经制造商认可的连接电缆。
移动设备之前，请务必断开所有的连接
电缆。
在打开保护外壳的情况下，禁止使用本
设备。
在操作使用本设备前，可以通过释放电
的方法防止静电。
请勿将本设备安放在潮湿处或暴露在雨
中。
请勿将饮料、食品、火源放置在本设备
上，以防液体、固体残留和明火损坏设
备。
请勿长时间在较高的音量下使用耳机，
否则可能导致听力损害。
操作本设备的按钮、旋钮等部件时，请
避免过分用力。
为避免可能的噪音，请勿在附近使用移
动电话。

目录
目 录
欢迎！
注意！
一、 简介及特点
二、 技术指标
三、 硬件结构与安装
结构与尺寸
接口说明
操作面板说明
四、 软件控制
软件更新
恢复出厂设置
监听设置
数字输出通道设置
账户设置
网络连接
五、 操作使用
1.登录界面
2. 通道总览界面
3.MENU 菜单设置界面
4.METER 电平表界面
5.PRESET 预设及快照界面
6.COPY 通道复制界面
7.EFX 效果器设置界面
8.录音及播放界面
9. 调音台通道层界面
10. 通道编辑处理功能界面
输入通道编辑页
输出通道编辑页
主输出通道编辑页
噪声门 Gate
压限器 Compressor
参量均衡器 PEQ
分频器 Crossover
31 段均衡器 GEQ
延时器 Delay
输入及输出通道 Sends 编辑页
11.M ute 静音与静音编组
12. 调音台系统方框图
13. 调音台网络控制代码表

简介
1. 简介
及特点
此数字调音台以专业现场演出为标准设计，用于歌舞厅 、 音乐放映厅扩
声 、舞台演出扩声 、现场音频节目录制等应用环境 ，其具备强大的功能
以满足最苛刻的专业人士的需求。该产品在灵活便携、操作简单的同时保证了专
业的混音效果，能够帮助经验较少的用户快速获得高质量的效果。
此数字调音台具备 iOS, Android, Windows, Mac OS 和 Linux 设备的跨平
台兼容性，可以通过手机、平板、电脑端连接调音台 WIFI/热点信号进行远程操
控，也可以通过网线连接调音台与电脑进行远程操控。
此数字调音台的 用户权限管理 系统能够针对不同用户开放不同的
功能权限和预设 ，最大限度地 避免了 多人使用时 因误操作引起的 事故 。
主要特点
● 26 通道输入包括：16 路麦克风输入、3 路立体声输入、2 路数字立体声输入
（USB 声卡、USB 播放）。
● 内部 14 路总线设计、具有 8 路独立的可编程 DCA 通道。
● 8 路 BUS 输出通道、1 路立体声主输出、1 路立体声监听输出、3 路立体声数
字输出（AES/EBU、USB 声卡、USB 录音）。
● 所有输入通道具有独立的低切、PEQ、压缩器、噪声门、相位处理。
● 所有麦克风输入通道具有高质量、可编程数字式增益控制及独立的幻象电源
控制。
● 所有 BUS 输出通道具有独立的分频器、PEQ、压缩器、延时器处理，并支持
2 个独立可插入式 31 段 GEQ 处理功能。
● 立体声主输出通道具有独立的分频器、 PEQ、压缩器、延时器处理，具有独

简介
立的 31 段 GEQ 处理。
● 所有输入通道或输出 BUS 通道都可以自由 LINK 为立体声状态。
● 所有通道标号可以自定义名称及颜色。
● 所有输入输出通道可支持任意的自定义复制。
● 所有输入、输出通道的均衡器、压缩器、噪声门功能具有独立的预设存储调
用功能，并支持通过 U 盘的导入和导出功能。
● 所有输入输出通道可具有独立的通道预设功能，支持通道预设的存储及调用
功能，所有通道预设支持通过 U 盘的导入和导出功能。
● 内置两路独立的专业立体声效果器，具有独立发送总线、多种效果类型可选。
● 内置 U 盘播放器，支持实时的立体声录音及播放功能。
● 内置 USB 声卡，支持与 PC 连接的实时录音及播放功能。
● 具有 3 个可编程的静音编组按键及 1 个总效果静音、1 个总输出静音按键。
● 支持用户的场景存储及调用功能，所有场景支持通过 U 盘的导入和导出功能。
● 具有独立的管理员密码及可自定义的用户密码保护功能，可对系统实现分权
限管理，管理员密码保护对本地操作及移动端访问同时有效。
● 10 寸高清的 1280*800 的电容触摸屏，支持多点触摸操作。
● 9 个高精度的 100MM 电动推子，5 个翻页管理按键,。
● 内置基于 HTML5 技术的 web 服务器，自带 Wi-Fi 热点，跨平台支持苹果、
安卓、Windows 等各种移动端的访问，支持多屏互动、全功能操作。
●支持中控管理协议及实现系统集成应用。
●可配合指定支架，可安装在标准机柜上。

硬件结构与安装
2. 技术指标

硬件结构与安装
3. 硬件结构与
安装

硬件结构与安装
结构与尺寸

硬件结构与安装

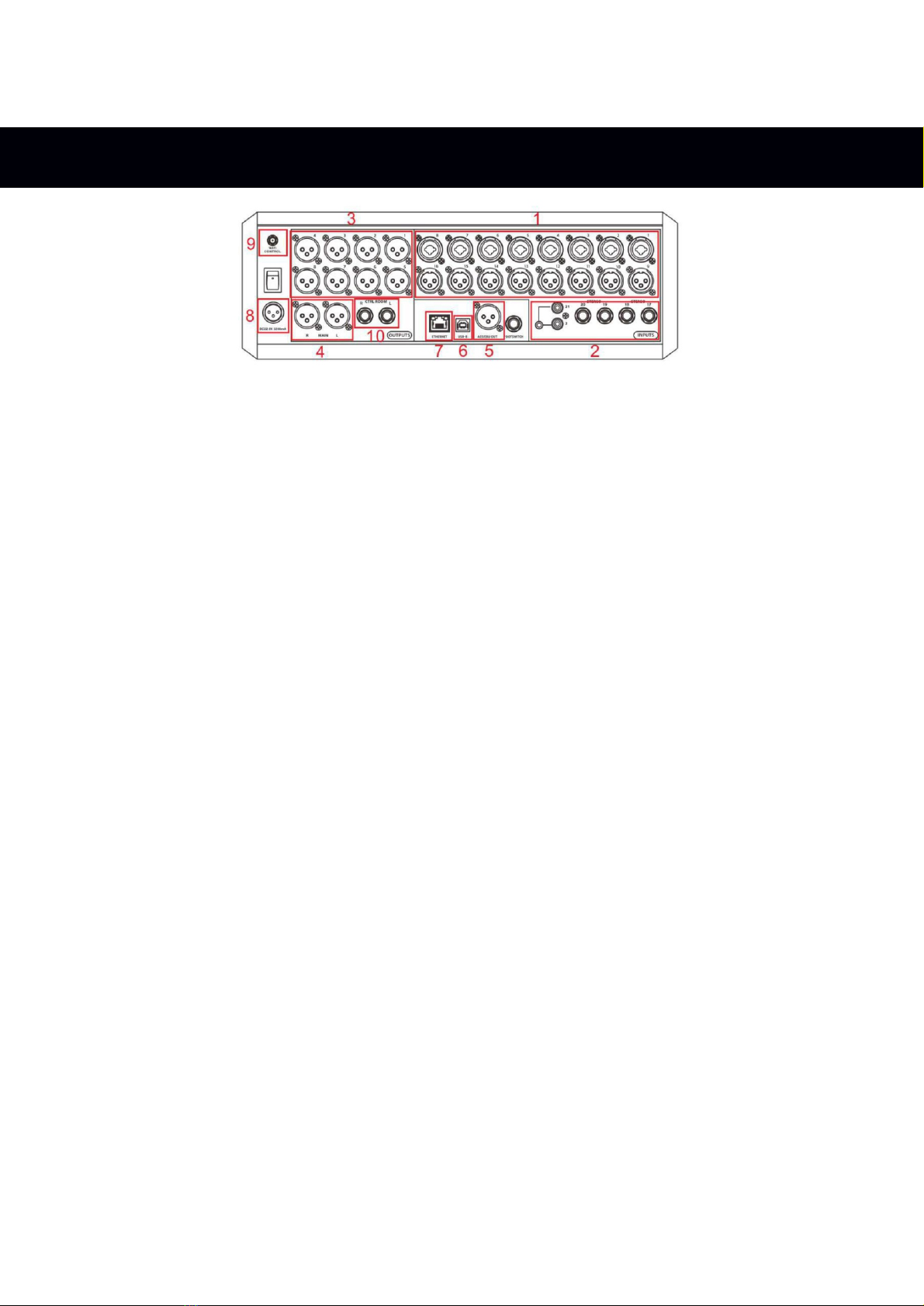

接口说明
1. 1-16 输入通道接口
用于连接话筒或平衡模拟线路输入信号。XLR 接口用来连接话筒，6.35mmTRS 直
插接口用来连接平衡线路信号。这些接口均可以提供 +48V 幻象电源。本产品 1-8
通道为组合输入接口，9-16 通道为 XLR 接口。·
2. 17-22 通道 6.35mm TRS 及 RCA 立体声输入接口
用于连接立体声模拟输入信号。本产品拥有 2 对 6.35mmTRS 立体声输入接口及一
对 RCA 立体声输入接口。
3. BUS 母线 XLR 输出接口
BUS 1 至 BUS 8 母线的平衡输出接口，接口采用 XLR 插口。
4. MASTER 总线 XLR 输出接口
主输出 MASTER L/R 信号的平衡输出接口，接口采用 XLR 插口。
5. AES/EBU OUT XLR 输出接口
用于输出 AES/EBU 数字信号的 XLR 接口。
6. USB-B 声卡接口
用于作为外置 USB 声卡与 PC 连接，可以与 PC 实现双向立体声音频传输。
7. RJ-45 网络接口
用于将本产品直接连接到电脑或交换机，并通过该网口对本产品进行管理和操作。
8. 电源接口
用于给调音台供电。注意：插拔电源前，请先确认接口上方的电源开关已经关闭。

硬件结构与安装
9. 天线接口
用于安置 WIFI 天线。在未安装天线时，将无法通过 WIFI 热点信号进行远程控制。
10. CTRL ROOM（控制室监听输出接口）
监听系统的左右声道输出接口。

硬件结构与安装

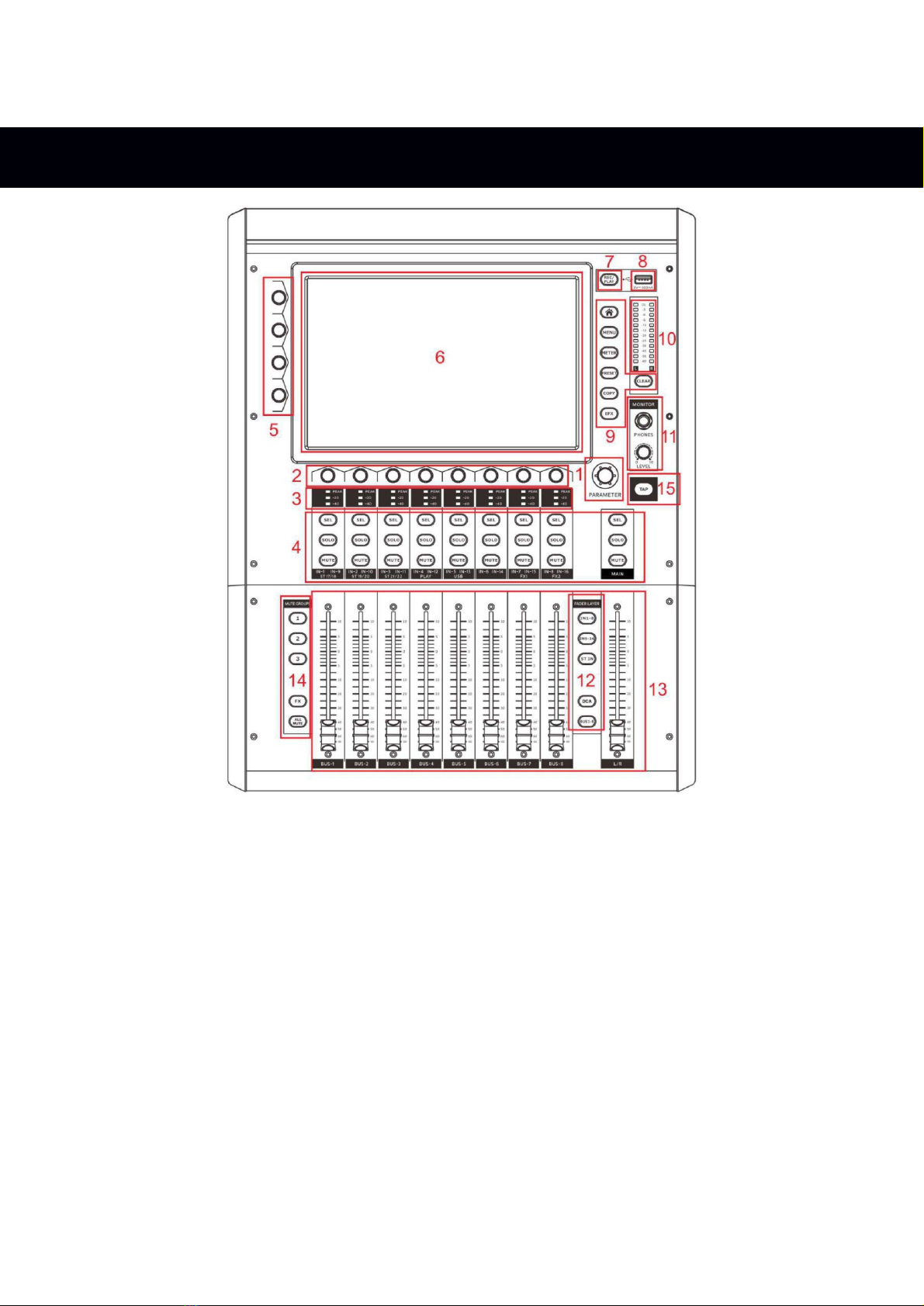

操作面板说明
1. 主编码器旋钮
用于快速调整选中的相应功能参数（如 EQ 增益、动态参数、通道发送参数等等）。
调音台的绝大多数可调参数均可在选中后通过主编码器旋钮调节。
2. 通道编码器旋钮
在通道总览页面中可以直接调整通道的增益和相位参数，并通过编码器的按键切换
所管理的参数。
在通道编辑页面中可以快速调节 EQ 参数。
3. 通道电平指示灯
用于快速直观地显示通道输入电平状态。当绿灯亮起时输入电平＞-40dBFS，当黄
灯亮起时表示输入电平＞-20dBFS，当红灯亮起时输入电平>0dBFS。

硬件结构与安装
4. 通道操作按钮
SEL（Select）按钮用于选择该按钮对应通道并进入该通道的通道编辑页面；
SOLO 按钮用于在监听通道中监听该按钮对应通道（注：所有的输入通道可以一起
使用 SOLO 按钮，所有的输出通道可以一起使用 SOLO 按钮，但输入通道与输出通
道无法同时使用 SOLO 按钮）；
MUTE 按钮用于将该按钮对应通道静音。
5. 通道参数快速调节旋钮
用于在通道编辑界面快速调节常用参数。在输入通道的通道编辑界面，旋钮由上至
下分别调节通道增益 Gain、EQ 低切滤波器 Low Cut、通道门限值 Gate、通道压
限值 Comp。
6. 屏幕
用于监看调音台的各种工作状态并通过触屏对调音台的参数进行设置。具体操作方
法在“基本操作”章节详细介绍。
7. 录音及播放按钮
用于进入 U 盘的录音及播放（PLAY/REC）界面，并可以通过文件夹方式浏览及操
作 U 盘内容。
8. U 盘插口
用于播放、录音和软件更新。调音台可以读取 U 盘内部的音乐（支持 mp3、wav
格式），也可以读取 u 盘内部的更新文件并更新调音台系统。
注意：部分 U 盘可能存在读取/存储较慢的情况，读取/存储完毕后文件将会显示在
录放音界面的左侧列表内；录音完毕后，请确认录音文件已被完整储存后再插拔U
盘，避免文件损坏。
9. 调音台功能按钮
按钮从上至下功能分别为：回到主页面、打开菜单设置界面、打开电平表总览界面、
打开预设界面、打开通道复制界面、打开效果器设置界面；主输出电平表下侧的按
钮功能为清除监听通道中所有 SOLO 的通道。
10. 主输出电平表

硬件结构与安装
该电平表为主输出的 VU 表，其电平指示不受输出音量调节旋钮控制。当有通道启
用 SOLO 功能时，电平表将变为监听母线电平表。
11. 耳机监听接口与监听通道音量旋钮
用于耳机监听。在 Menu 界面的 Monitor 页面下可以选择无 Solo 时的监听通道以
及通道前/后监听。
12. 层切换按钮
用于切换当前推子控制的层。从上至下分别为 CH1~8 层、CH9~16 层、Stereo 立
体声/Digital 数字/FX 效果器通道层、DCA 控制层、BUS 母线输出层。
13. 通道推子
推子 Fader 用于控制该通道的发送量。
14. 静音编组按键
1/2/3 编组按键用于控制相应的静音通道。在各通道的通道编辑界面的 Channel 页
面内，可以设置各通道的静音编组 Mute Group。所有非 FX 通道都可以编入 1/2/
3 静音编组并受相应的按钮控制。
FX 编组按键用于针对 FX1 和 FX2 通道的快速静音。
ALL MUTE 编组按键用于针对所有输出通道的快速静音
注意：当长按静音 1/2/3 中任何一个按键超过 3 秒，可以将当前状态下每个通道的
静音状态一次性记忆到该编组按键中。
15. TAP 延时设置按键
Delay 效果器的时间参数的专用外部设定按键，连续按动此按键可以同时对FX1、
FX2 的 Delay 时间做快速设定。

软件控制
4. 软件控制

软件控制
软件更新
您可以与本产品的经销商联系，以取得最新版本的软件。

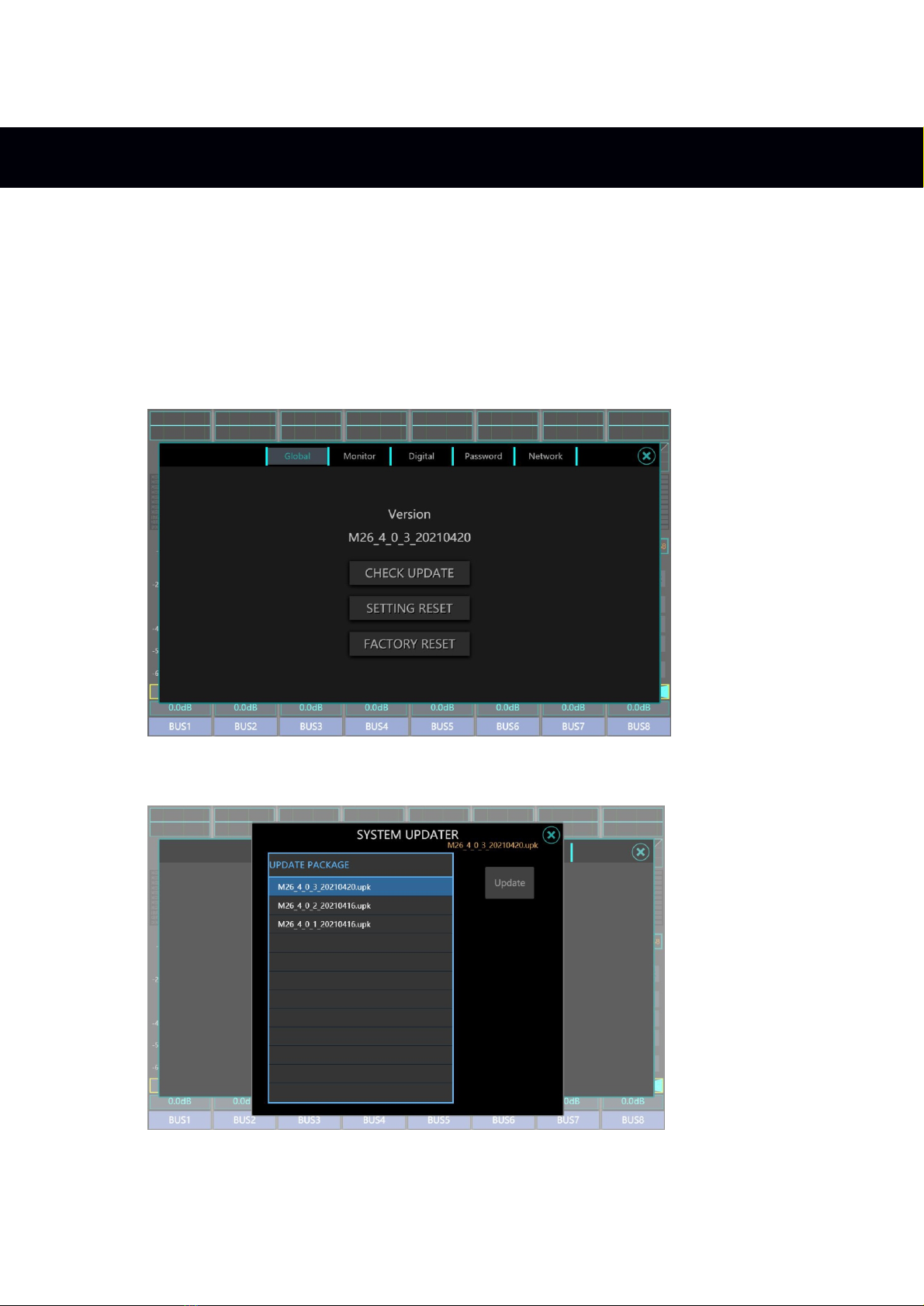

软件升级方法：（U 盘升级）
1.将升级包文件（后缀名为.upk）拷贝到 U 盘的根目录下；
2.调音台开机；
3.将 U 盘连接到调音台的 USB 口；
4. 在 Menu-Global 界面下单击 Check Update；
5. 操作界面自动查找及显示 U 盘中所有的可更新的数据包及版本信息，点击需
要升级的数据包 UPK 文件，并确认；
6. 大约等待 1-2 分钟，调音台将重新启动并更新完毕。
注意：1. 更新过程中切勿中断电源；

软件控制
2. 更新前请备份所有用户数据到 U 盘中，以防止更新后数据丢失。
恢复出厂设置
调音台提供 2 种级别的恢复设置。一种是还原所有通道的设置参数，另一种
是清除所有用户数据、完全恢复为出厂设置。

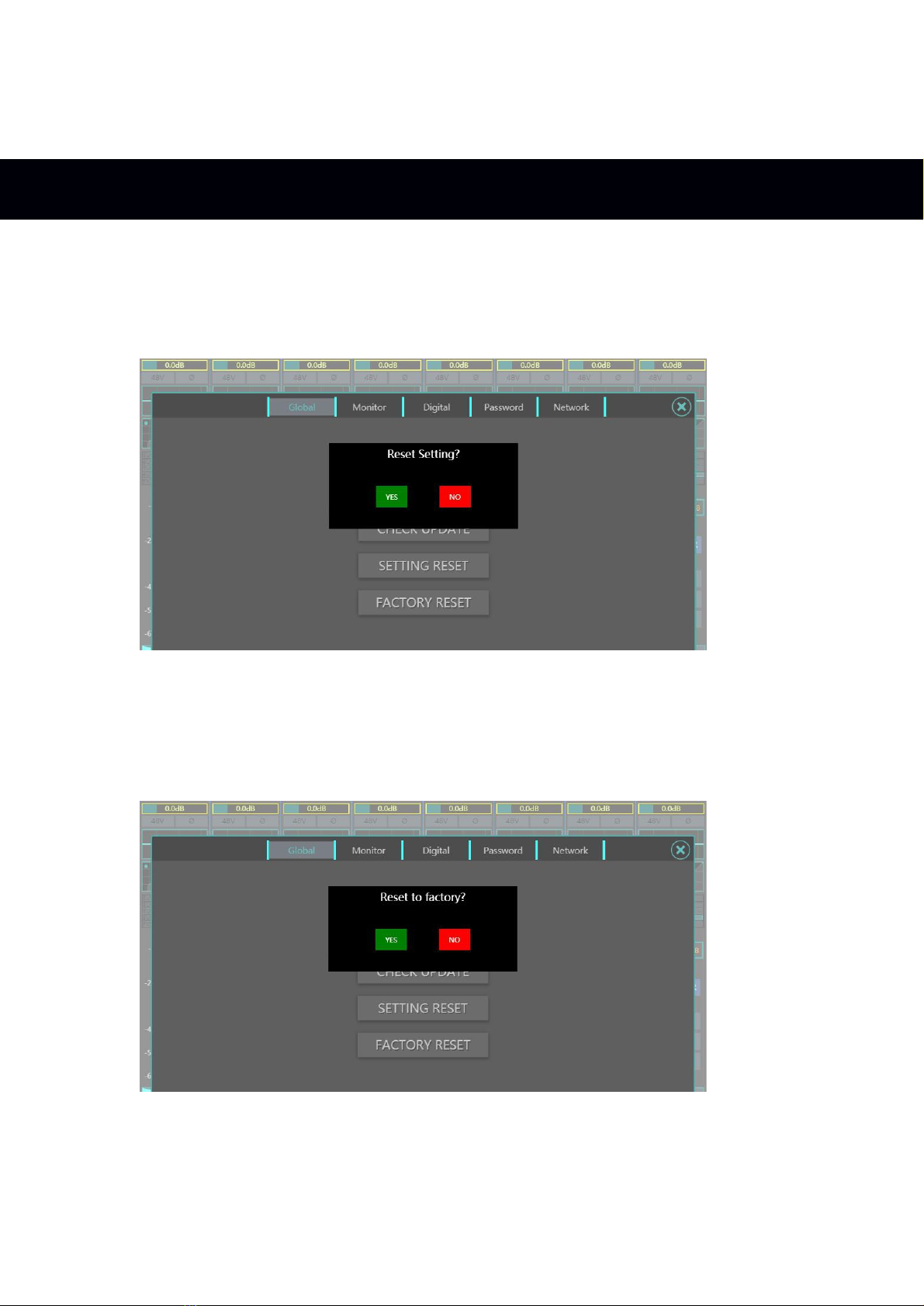

还原所有通道设置
在调音台的 Menu-Global 界面单击 Setting Reset，可还原调音台所有通道
的设置，包括所有输入通道、母线通道和效果器通道。
恢复出厂设置
在调音台的 Menu-Global 界面单击 Factory Reset，可对调音台进行彻底
的恢复出厂设置。包括所有的通道设置、网络设置、预设参数及场景、用户文件、

软件控制
用户密码等。
注意：移动端连接可能因网络设置恢复而中断，重新设置调音台网络并重新
连接即可。

软件控制
监听设置
本产品包含了专业的监听选择系统。调音台内置监听母线分别将信号发至给
面板上的 MONITOR PHONES 耳机监听插口和背板上的 CTRL ROOM 连接监
听系统的左右声道输出，您可以通过这些插口获得监听母线的信号。
您可以通过调音台面板上的 SOLO 按键将相应通道加入监听母线中，这时，
面板右上侧的主输出电平表会变为监听母线电平表，电平表下方的 CLEAR 按钮
会变为红色，表示现在有通道启用 SOLO 监听功能。您可以在 MENU-MONIT
OR 页面选听 SOLO 的通道推子前（PFL）/推子后（AFL）的信号，Channel S
olo 对应输入通道，BUS Solo 对应输出通道。
所有的输入通道（MIC/LINE/SPDIF/AESEBU/STEREO/PLAY 等）可以一起
启用 SOLO 功能加入监听母线，所有的输出通道（BUS/MASTER）也可以一起
启用 SOLO 功能加入监听母线；但是输入通道与输出通道不可以一起加入监听
母线。

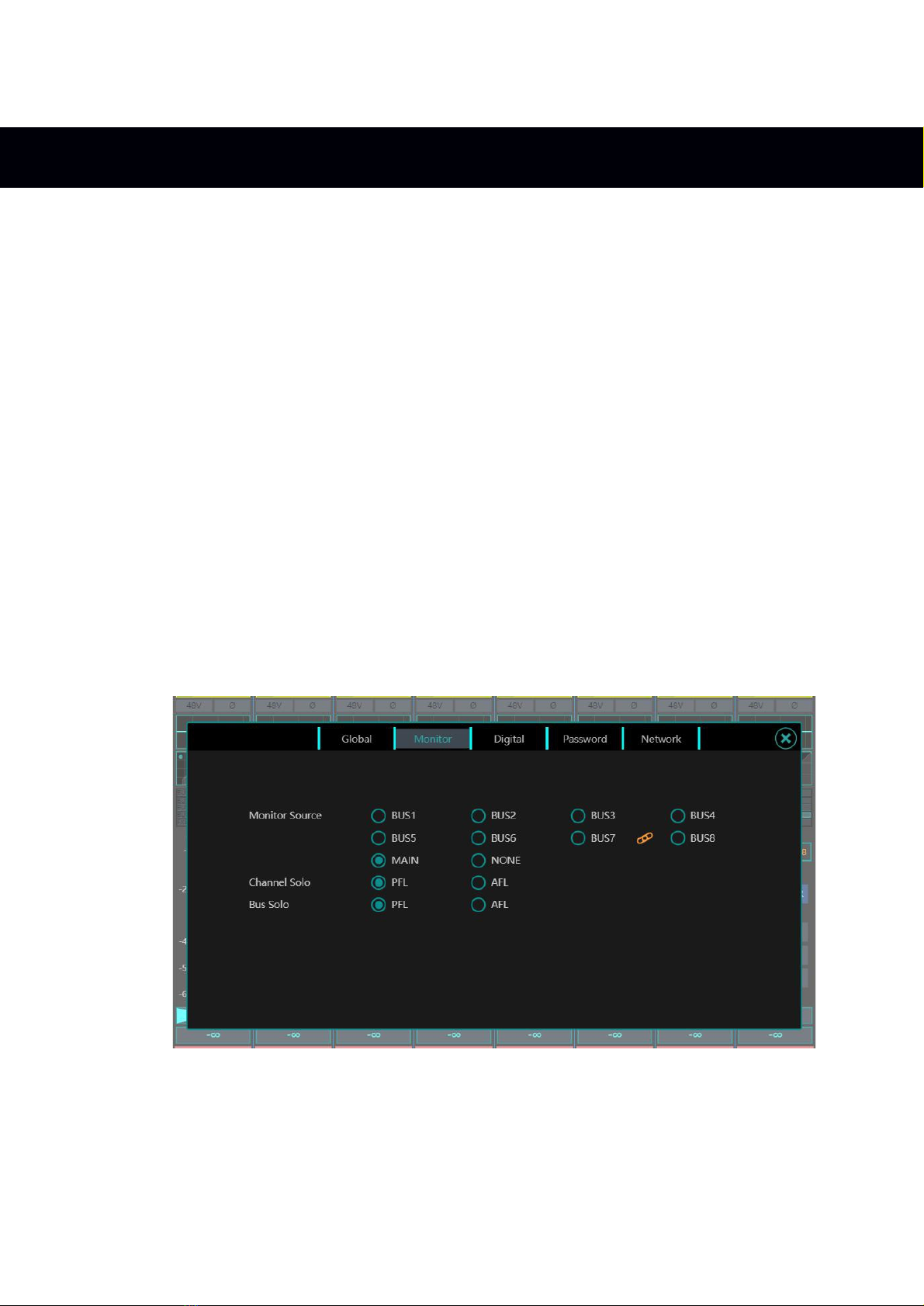

当没有通道启用 SOLO 功能时，您可以在 MENU-Monitor 页面选择发送给
监听母线的默认通道。
