Targetti DART Round Small User manual

www.targetti.com
cod. IMIF000171
In caso di dubbi sulla simbologia,
riferirsi al catalogo o al sito web.
If in doubt about the symbols refer
to catalog or website
DART Round Small
13W Sorgente Led / Led source
15W Apparecchio / Fixture
COD. 1E3975 / 1E3979
Targetti Sankey S.p.A. Via Pratese, 164 50145 Florence Italy
220/240V 50/60Hz
EL
XXXX1E
Electronic
- 1 -
LED
230V
IP66 IK10
2,1W Sorgente Led / Led source
3,7W Apparecchio / Fixture
COD. 1E3974 / 1E3978
RG1 secondo norma IEC/TR 62778:2014 / RG1 in accordance with IEC/TR 62778:2014
RG1 selon la norme IEC/TR 62778:2014 / RG1
gemäß der norm IEC/TR 62778:2014
RG1 enlight IEC/TR 62778:2014 / RG1 volgens der Norm IEC/TR 62778:2014
RG1 de acordo com norma IEC/TR 62778:2014
DA
DALI Dimmable
12W Sorgente Led / Led source
14W Apparecchio / Fixture
COD. 1E3976 / 1E3977 / 1E3980 / 1E3981
1,5mt
103
92
148
174
144 88
O
This product contains a light source of energy efficiency class < https://www.targetti.com/en/Site-Search >
Questo prodotto contiene una sorgente luminosa di classe di efficienza energetica < https://www.targetti.com/it/Cerca-nel-sito >
Ce produit contient une source lumineuse de classe d’efficacité énergétique < https://www.targetti.com/fr/Chercher-sur-le-site>
Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse < https://www.targetti.com/de/Auf-der-Seite-suchen>
Este producto contiene una fuente de luz de clase de eficiencia energética < https://www.targetti.com/es/Busca-en-el-sitio-web>

www.targetti.com
TARGETTI SANKEY S.p.A. Via Pratese n°164 Florence Italy
Il cavo flessibile esterno di questo apparecchio non puo’ essere sostituito. In caso di danneggiamento l’apparecchio deve essere demolito.
The flexible cable external to this appliance cannot be replaced. If the cable is damaged the appliance should be destroyed.
Le cable flexible exterieur de cet appareil ne peut pas etre remplace; en cas d’endommagement de ce cable, l’appareil doit etre detruit.
Bei beschädigung des kabels muss das gerät deshalb entsorgt werden.
Den flexibla kabeln på apparatens utsida kan inte bytas ut. Om kabeln är skadad måste apparaten skrotas.
El cable flexible externo de este aparato no puede cambiarse; si el cable se daña o estropea, hay que eliminar el aparato.
ВНЕШНИЙ ГИБКИЙ КАБЕЛЬ КЭТОМУ ПРИБОРУ НЕЛЬЗЯ ЗАМЕНЯТЬ. ПОВРЕЖДЕНИЕ КАБЕЛЯ ПРИВЕДЕТ КПОЛОМКЕ ПРИБОРА
此灯具外部 󲒐󲓗 不能更 󰤳󴅿󰊕󰬘 󰄸󰤰󴅿 󱍾󳇈󲒸󲒾
I
GB
F
D
S
E
RU
󰃽

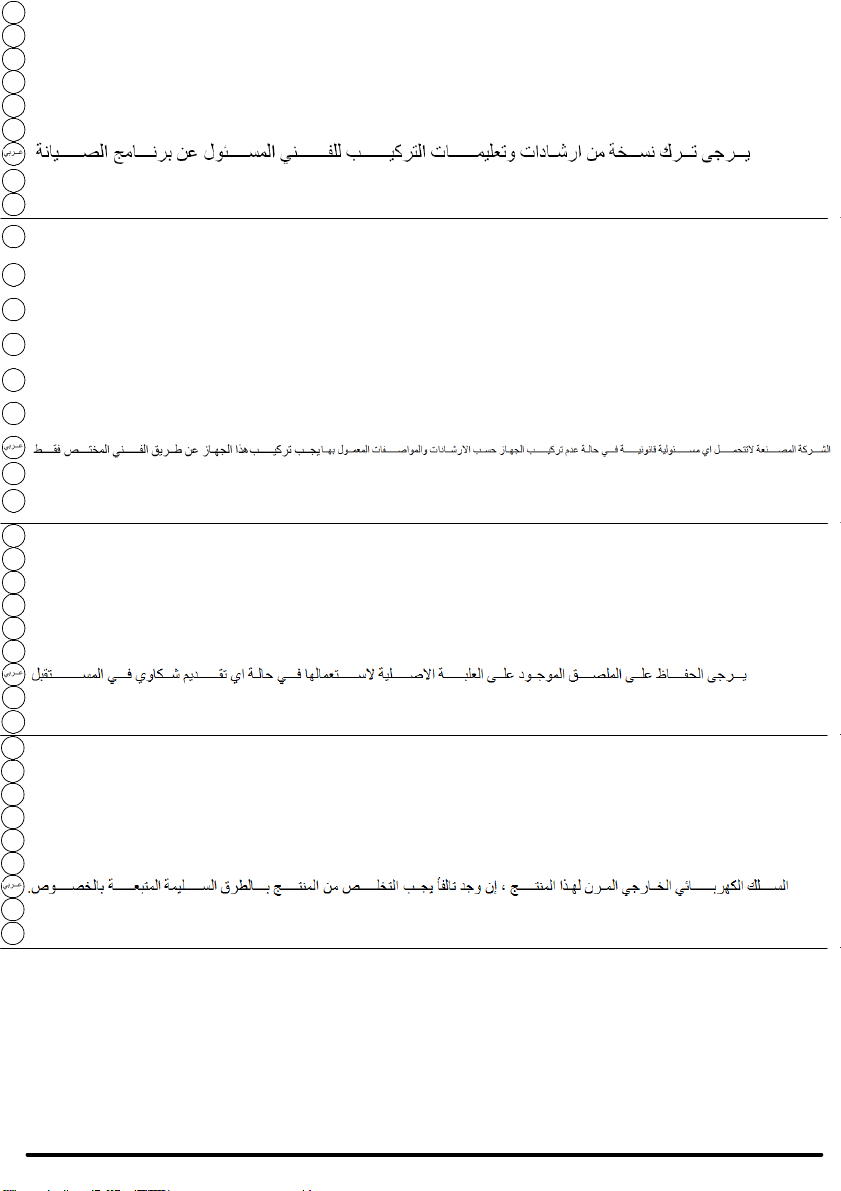

Lasciare una copia di queste istruzioni al responsabile della manutenzione .
Please leave a copy of these instructions to the person responsible for the maintenance of the installation.
Laisser une copie de ces instructions au responsable de l’entretien du système
Bitte übergeben Sie diese Anleitung dem Verantwortlichen für die Wartung der Beleuchtungsanlage.
Lämna en kopia av dessa instruktioner till underhållschefen.
Entregar una copia de estas instrucciones al responsible de la instalacion.
Пожалуйста, сохраните копию инструкции у лица, ответственного за обслуживание установленного оборудования.
I
GB
F
D
S
E
RU
L’apparecchio deve essere installato da personale qualificato. L’azienda declina ogni responsabilità qualora
l’installazione non avvenga secondo le norme vigenti.
This fixture must be installed by a qualified electrician . Targetti is not responsible if its fixtures are not
installed according to local safety standards.
L’appareil doit être installer par électriciens qualifies.
Targetti ne peut pas être responsable pour toutes les installations qui ne respectent pas les normes de sécurité en vigueur.
Diese Leuchte darf nur von qualifiziertem Fachpersonal des Elektrohandwerks installiert werden.
Targetti ist nicht verantwortlich, wenn die Montage nicht gemäß der Sicherheitsvorschriften stattfindet.
Apparaten ska installeras av kvalificerad personal. Företaget frånsäger sig allt ansvar
om installationen inte sker enligt gällande föreskrifter.
El aparato debe ser instalado por electricistas cualificados. Targetti no se responsabilizara
de todas las installaciones que no respeten las normas da seguridad en vigor.
Сохраните этикетку от оригинальной упаковки на случай возможной будущей рекламации.
Conservare l’etichetta dell’imballo originale per eventuali reclami futuri.
Keep the label of the original packaging for the eventual future claims.
Garder l’étiquette de l’emballage original pour éventuelles réclamations futures.
Bitte bewahren Sie das Etikett der Originalverpackung für eventuelle zukünftige Reklamationen auf.
Håll etiketten på originalförpackningen för eventuella framtida krav.
Conservar la etiqueta del embalaje original para posibles reclamaciones.
Сохраните этикетку от оригинальной упаковки на случай возможной будущей рекламации.
󰎔󱾇 󱑸 󱎤󰟩 󲍚 󰩣󳇈󲒪󳋰󳋴 󲓅󰡵  󳔽 󳇅 󴀰
󱃪 󱎅󰬘 󱑸 󰔅󰎔󱾇󳆶󰑥󳌕󳋹󱬆 󴆎 󰊕󰭾󱃪󰺱󰬘󰢉󱅘󰬰󰃽󱑸󰎔 󱰓󰎔󱾇󲾕󴅿
󰏸󰠯󰡙󱓇 󳋴 TARGETTI
󰢃󰊓󰊿󱾇󱑸󳇈󰷘󲅏
󰃽
I
GB
F
D
S
E
RU
󰃽
I
GB
F
D
S
E
RU
󰃽
Attenzione! Per gli apparecchi equipaggiati con sistema DALI, tutti i cavi, le connessioni e le attrezzature utilizzate
devono essere conformi e adeguate alla relativa tensione di rete; Il segnale DALI potrebbe non essere trasmesso
con una bassissima tensione di sicurezza (SELV).
Sono disponibili all’indirizzo www.digitalilluminationinterface.org tutte le informazioni generali sul sistema DALI.
Warning! For luminaires equipped with DALI system, all cables, connections and equipment used must comply and
adapt to the relative mains voltage; The DALI signal may not be transmitted with a very low safety voltage (SELV).
All general information on the DALI system are available at www.digitalilluminationinterface.org.
- 2 -

www.targetti.com
TARGETTI SANKEY S.p.A. Via Pratese n°164 Florence Italy
I
GB
F
D
S
E
RU
󰃽
Terminal block not included. Installation may require advice from a qualified person
本  󰣬 󱜤󰍫󲒐󴀰󰖴 󱃪󱎅󰬘 󱑸 󰔅󰭗󰎔󱾇󳅿󳆶 󳌕󳋹 󱬆
КЛЕММНИКИ НЕ ВХОДЯТ ВКОМПЛЕКТ ПОСТАВКИ. ПРИ МОНТАЖЕ МОЖЕТ ПОТРЕБОВАТЬСЯ КОНСУЛЬТАЦИЯ КВАЛИФИЦИРОВАННОГО СПЕЦИАЛИСТА .
La morsettiera non è inclusa. L’installazione può richiedere il coinvolgimento di personale qualificato.
Die klemme ist nicht inklusiv. Für die installation könnten facharbeiter benötigt werden.
Kabelfäste ingår ej. För installation kan professionell personal krävas.
El borne no está incluido. La instalación puede requerir la participación de personal calificado.
Le bornier n'est pas inclus. L'installation peut nécessiter l'intervention de personnel qualifié
Attenzione nell’area di prodotto del sito web - www.targetti.com - potrebbe essere disponibile una versione più aggiornata del presente manuale
Attention in the product area of the website - www.targetti.com - could be available one most updated version of this manual
Attention, dansl’aire du produit du site web - www.targetti.com - il pourrait être disponible une versione plus récente de ce manuel
Försiktighet i produkten enligt webbplatsen - www.targetti.com, det kan finnas en mer aktuell version av manualen på produktområdet på web-sidan
Para más información acerca del producto puede visitar nuestra página web - www.targetti.com - podría estar disponible una versión más actualizada del presente manual
AКТУАЛЬНАЯ ВЕРСИЯ ИНСТРУКЦИИ ДОСТУПНА ДЛЯ ЗАГРУЗКИ В РАЗДЕЛЕ PRODUCTS САЙТА www.targetti.com
I
GB
F
D
S
E
RU
󱎤󰜷󰎢󱦳󱑸 󳇈󲒞󰷠󴅿 󰘴 󱑸󰬒󰨣󱇈󰬰󲦈 -www.targetti
󰃽
Zur Beachtung: Bitte überprüfen Sie die Website www.targetti.com nach einer überarbeiteten Version dieser Anleitung.
Per la sostituzione del modulo led o dell’intero apparecchio contattare la nostra assistenza clienti all’indirizzo [e-mail]
To replace the LED module or the entire luminaire, contact our customer service at [e-mail]
Pour remplacer le module LED ou l'ensemble du luminaire, contacteznotre service client à [e-mail]
Um das LED-Modul oder die gesamte Leuchte auszutauschen, wenden Sie sich an unseren Kundendienst unter [e-mail]
För att byta ut LED-modulen eller hela armaturen, kontakta vår kundtjänst på [e-mail]
Para reemplazar el módulo LED o la luminaria completa, comuníquese con nuestro servicio al cliente en [e-mail]
Для замены LED модуля или всего светильника пожалуйста свяжитесь снашей технической службой [e-mail]
󰊕󲝣󰬑󰤳󰴮 󰟩󱨦󰧻󱃪󲒕󴅿󱡵󰎩󰬚󳇈󲘥 󴆍 LED [e-mail]
I
GB
F
D
S
E
RU
󰃽
- 3 -
ATTENZIONE: AVER CURA DI PULIRE
DA RESIDUI COME TERRA, SASSI O FOGLIE.
ATTENTION: TAKE CARE TO CLEAN RESIDUES
SUCH AS SOIL,STONES OR LEAVES.

www.targetti.com
TARGETTI SANKEY S.p.A. Via Pratese n°164 Florence Italy
- 4 -
A
B
3mm
3Min.
1
92
23
23
1,5
NON INCLUSE
NOT INCLUDED
5
9

www.targetti.com
Targetti Sankey S.p.A. Via Pratese, 164 50145 Florence Italy
- 5 -
C
Blocco
Lock
x2
3mm
REGOLAZIONE
ADJUSTMENT
c3
c4
c5
c1
c2
45°
-
90°+

www.targetti.com
Targetti Sankey S.p.A. Via Pratese, 164 50145 Florence Italy
- 6 -
- UTILIZZARE CAVO
H07RN-F 3G1,5mm²
Ø7mm - 12mm MAX
O EQUIVALENTE
-USE CABLE
H07RN-F 3G1,5mm²
Ø7mm - 12mm MAX
OR EQUIVALENT
XXXX1E EL
- UTILIZZARE CAVO
H07RN-F 5G1,5mm²
Ø7mm - 12mm MAX
O EQUIVALENTE
- USE CABLE
H07RN-F 5G1,5mm²
Ø7mm - 12mm MAX
OR EQUIVALENT
XXXX1E DA
COD. 1E2769 NON INCLUSO
PREVEDERE UN ADEGUATO
SISTEMA DI CONNESSIONE
ELETTRICA CHE GARANTISCA
IL GRADO IP66
COD. 1E2769 NOT INCLUDED
PROVIDE A PROPER ELECTRICAL
CONNECTION SYSTEM THAT
ENSURE IP66 RATING
Ø 21
6mm
20mm
COD. 1E3305
2
3
= GRIGIO / GREY
= NERO / BLACK
DA
DA
= BLU /BLUE
= MARRONE / BROWN
= GIALLO VERDE / YELLOW GREEN
N
L
= BLU / BLUE
= MARRONE / BROWN
= GIALLO VERDE / YELLOW GREEN
N
L

www.targetti.com
Targetti Sankey S.p.A. Via Pratese, 164 50145 Florence Italy
- 7 -
Per fissare gli accessori rimuovere grano
Take the screw off to fix the accessories
x3
1
+/- 60°
2
3mm
x3
2
x3
COD. 1E4003
COD. 1E4004
COD. 1E4057
SCHERMO ASIMMETRICO
ASYMMETRIC SCREEN
CUT - OFF
O 88 76
O 88 38
60°
SUPER - SNOOT
O 88 76
COD. 1E4003 COD. 1E4004 COD. 1E4057

www.targetti.com
Targetti Sankey S.p.A. Via Pratese, 164 50145 Florence Italy
- 8 -
GRIGLIA ANTIABBAGLIAMENTO - ANTI-GLARE GRID
+/- 60°
3mm
1
2
3
COD. 1E4005
x3
38
O 88
60°
60°
60°
60°
60°
60°

www.targetti.com
Targetti Sankey S.p.A. Via Pratese, 164 50145 Florence Italy
- 9 -
ANELLO PORTA FILTRI - HOLDER RING
2
1
3
3mm
x3
MONTAGGIO DOPPIO ACCESSORIO / DOUBLE ACCESSORY ASSEMBLY
+/- 360°
Regolazione direzione luce
Light direction adjustament
x3
COD. 1E4002
2
3mm
x3
2
x3
ANELLO PORTA FILTRI
HOLDER RING
COD. 1E4003
COD. 1E4005
COD. 1E4004
COD. 1E4057

www.targetti.com
Targetti Sankey S.p.A. Via Pratese, 164 50145 Florence Italy
- 10 -
PICCHETTO PER TERRENO - EARTHSPIKE
1
182
COD. 1E3016
O 70
3mm
Blocco
Lock
2
4
3
REGOLAZIONE
ADJUSTMENT
+/- 60°

www.targetti.com
Targetti Sankey S.p.A. Via Pratese, 164 50145 Florence Italy
- 11 -
NON INCLUSE
NOT INCLUDED
PIASTRA PER ROTAZIONE - PLATE FOR ROTATION
1
97
20
72
70
COD. 1E3015
116
3
REGOLAZIONE
ADJUSTMENT
3mm
Blocco
Lock
2
+/- 60°

www.targetti.com
