Targetti ZEDGE PRO 1E3192 User manual

www.targetti.com
2DN8CS00_102
Targetti Sankey S.p.A. Via Pratese, 164 50145 Florence Italy
ZEDGE PRO
RG1 secondo norma IEC/TR 62778:2014 / RG1 in accordance with IEC/TR 62778:2014
RG1 selon la norme IEC/TR 62778:2014 / RG1 nach der norm IEC/TR 62778:2014
RG1 enlight IEC/TR 62778:2014 / RG1 volgens IEC/TR 62778:2014
RG1 de acordo com norma IEC/TR 62778:2014
+35°C
-25°C
In caso di dubbi sulla simbologia,
riferirsi al catalogo o al sito web.
If in doubt about the symbols refer
to catalog or website
IP66
2.3Kg
13W Sorgente Led / Led source
15W Apparecchio / Fixture
COD. 1E3192 / 1E3193 / 1E3194
COD. 1E3195 / 1E3196 / 1E3197
COD. 1E3198 / 1E3199 / 1E3200
COD. 1E3201 / 1E3202 / 1E3203
COD. 1E3204 / 1E3205 / 1E3206
COD. 1E3207 / 1E3208 / 1E3209
COD. 1E3210 / 1E3211 / 1E3212
COD. 1E3213 / 1E3214 / 1E3215
COD. 1E3216 / 1E3217 / 1E3218
COD. 1E3760 / 1E3761 / 1E3762
220/240V
50/60Hz
200
200
94
IK10
E
D A
L
X XX X1 E
Electronic
DALI Dimmable

www.targetti.com
TARGETTI SANKEY S.p.A. Via Pratese n°164 Florence Italy
Il cavo flessibile esterno di questo apparecchio non puo’ essere sostituito. In caso di danneggiamento l’apparecchio deve essere demolito.
The flexible cable external to this appliance cannot be replaced. If the cable is damaged the appliance should be destroyed.
Le cable flexible exterieur de cet appareil ne peut pas etre remplace; en cas d’endommagement de ce cable, l’appareil doit etre detruit.
Bei beschädigung des kabels muss das gerät deshalb entsorgt werden.
Den flexibla kabeln på apparatens utsida kan inte bytas ut. Om kabeln är skadad måste apparaten skrotas.
El cable flexible externo de este aparato no puede cambiarse; si el cable se daña o estropea, hay que eliminar el aparato.
ВНЕШНИЙ ГИБКИЙ КАБЕЛЬ КЭТОМУ ПРИБОРУ НЕЛЬЗЯ ЗАМЕНЯТЬ. ПОВРЕЖДЕНИЕ КАБЕЛЯ ПРИВЕДЕТ КПОЛОМКЕ ПРИБОРА
此灯具外部 󲒐󲓗 不能更 󰤳󴅿󰊕󰬘 󰄸󰤰󴅿  󱍾󳇈 󲒸󲒾
I
GB
F
D
S
E
RU
󰃽
Lasciare una copia di queste istruzioni al responsabile della manutenzione .
Please leave a copy of these instructions to the person responsible for the maintenance of the installation.
Laisser une copie de ces instructions au responsable de l’entretien du système
Bitte übergeben Sie diese Anleitung dem Verantwortlichen für die Wartung der Beleuchtungsanlage.
Lämna en kopia av dessa instruktioner till underhållschefen.
Entregar una copia de estas instrucciones al responsible de la instalacion.
Пожалуйста, сохраните копию инструкции у лица, ответственного за обслуживание установленного оборудования.
I
GB
F
D
S
E
RU
L’apparecchio deve essere installato da personale qualificato. L’azienda declina ogni responsabilità qualora
l’installazione non avvenga secondo le norme vigenti.
This fixture must be installed by a qualified electrician . Targetti is not responsible if its fixtures are not
installed according to local safety standards.
L’appareil doit être installer par électriciens qualifies.
Targetti ne peut pas être responsable pour toutes les installations qui ne respectent pas les normes de sécurité en vigueur.
Diese euchte darf nur von qualifiziertem Fachpersonal des Elektrohandwerks installiert werden.
Targetti ist nicht verantwortlich, wenn die Montage nicht gemäß der Sicherheitsvorschriften stattfindet.
Apparaten ska installeras av kvalificerad personal. Företaget frånsäger sig allt ansvar
om installationen inte sker enligt gällande föreskrifter.
El aparato debe ser instalado por electricistas cualificados. Targetti no se responsabilizara
de todas las installaciones que no respeten las normas da seguridad en vigor.
Сохранит этик тку от оригинальной упаковки на случай возможной будущ й р кламации.
Conservare l’etichetta dell’imballo originale per eventuali reclami futuri.
Keep the label of the original packaging for the eventual future claims.
Garder l’étiquette de l’emballage original pour éventuelles réclamations futures.
Bitte bewahren Sie das Etikett der Originalverpackung für eventuelle zukünftige Reklamationen auf.
Håll etiketten på originalförpackningen för eventuella framtida krav.
Conservar la etiqueta del embalaje original para posibles reclamaciones.
Сохранит этик тку от оригинальной упаковки на случай возможной будущ й р кламации.
󰎔󱾇 󱑸 󱎤󰟩 󲍚 󰩣󳇈󲒪󳋰󳋴 󲓅󰡵  󳔽 󳇅 󴀰
󱃪 󱎅󰬘 󱑸 󰔅󰎔󱾇󳆶 󰑥 󳌕󳋹 󱬆 󴆎 󰊕󰭾󱃪󰺱󰬘󰢉󱅘󰬰󰃽󱑸󰎔 󱰓󰎔󱾇󲾕󴅿
󰏸󰠯󰡙󱓇 󳋴 TARGETTI
󰢃󰊓󰊿󱾇󱑸󳇈 󰷘󲅏
󰃽
I
GB
F
D
S
E
RU
󰃽
I
GB
F
D
S
E
RU
󰃽
Attenzione! Per gli apparecchi equipaggiati con sistema DALI, tutti i cavi, le connessioni e le attrezzature utilizzate
devono essere conformi e adeguate alla relativa tensione di rete; Il segnale DALI potrebbe non essere trasmesso
con una bassissima tensione di sicurezza (SELV).
Sono disponibili all’indirizzo www.digitalilluminationinterface.org tutte le informazioni generali sul sistema DALI.
Warning! For luminaires equipped with DALI system, all cables, connections and equipment used must comply and
adapt to the relative mains voltage; The DALI signal may not be transmitted with a very low safety voltage (SELV).
All general information on the DALI system are available at www.digitalilluminationinterface.org.

www.targetti.com
TARGETTI SANKEY S.p.A. Via Pratese n°164 Florence Italy
I
GB
F
D
S
E
RU
󰃽
Terminal block not included. Installation may require advice from a qualified person
本  󰣬 󱜤󰍫󲒐󴀰󰖴 󱃪󱎅󰬘 󱑸 󰔅󰭗󰎔󱾇󳅿󳆶 󳌕󳋹 󱬆
КЛЕММНИКИ НЕ ВХОДЯТ ВКОМПЛЕКТ ПОСТАВКИ. ПРИ МОНТАЖЕ МОЖЕТ ПОТРЕБОВАТЬСЯ КОНСУЛЬТАЦИЯ КВАЛИФИЦИРОВАННОГО СПЕЦИАЛИСТА .
La morsettiera non è inclusa. L’installazione può richiedere il coinvolgimento di personale qualificato.
Die klemme ist nicht inklusiv. Für die installation könnten facharbeiter benötigt werden.
Kabelfäste ingår ej. För installation kan professionell personal krävas.
El borne no está incluido. La instalación puede requerir la participación de personal calificado.
Le bornier n'est pas inclus. L'installation peut nécessiter l'intervention de personnel qualifié
Attenzione nell’area di prodotto del sito web - www.targetti.com - potrebbe essere disponibile una versione più aggiornata del presente manuale
Attention in the product area of the website - www.targetti.com - could be available one most updated version of this manual
Attention, dans l’aire du produit du site web - www.targetti.com - il pourrait être disponible une versione plus récente de ce manuel
Försiktighet i produkten enligt webbplatsen - www.targetti.com, det kan finnas en mer aktuell version av manualen på produktområdet på web-sidan
Para más información acerca del producto puede visitar nuestra página web - www.targetti.com - podría estar disponible una versión más actualizada del presente manual
AКТУАЛЬНАЯ ВЕРСИЯ ИНСТРУКЦИИ ДОСТУПНА ДЛЯ ЗАГРУЗКИ В РАЗДЕЛЕ PRODUCTS САЙТА www.targetti.com
I
GB
F
D
S
E
RU
󱎤󰜷󰎢󱦳󱑸 󳇈  󲒞󰷠󴅿 󰘴 󱑸󰬒󰨣󱇈󰬰󲦈  -www.targetti
󰃽
Zur Beachtung: Bitte überprüfen Sie die Website www.targetti.com nach einer überarbeiteten Version dieser Anleitung.
Per la sostituzione del modulo led o dell’intero apparecchio contattare la nostra assistenza clienti all’indirizzo [email protected]
To replace the LED module or the entire luminaire, contact our customer service at technic[email protected]
Pour remplacer le module LED ou l'ensemble du luminaire, contactez notre service client à [email protected]
Um das LED-Modul oder die gesamte Leuchte auszutauschen, wenden Sie sich an unseren Kundendienst unter [email protected]
För att byta ut LED-modulen eller hela armaturen, kontakta vår kundtjänst på [email protected]
Para reemplazar el módulo LED o la luminaria completa, comuníquese con nuestro servicio al cliente en [e-mail]
Для зам ны LED модуля или вс го св тильника пожалуйста свяжит сь снаш й т хнич ской службой [email protected]
󰊕󲝣󰬑󰤳󰴮 󰟩󱨦󰧻󱃪󲒕󴅿 󱡵󰎩󰬚󳇈󲘥 󴆍 LED [email protected]
I
GB
F
D
S
E
RU
󰃽

www.targetti.com
TARGETTI SANKEY S.p.A. Via Pratese n°164 Florence Italy
9 mm

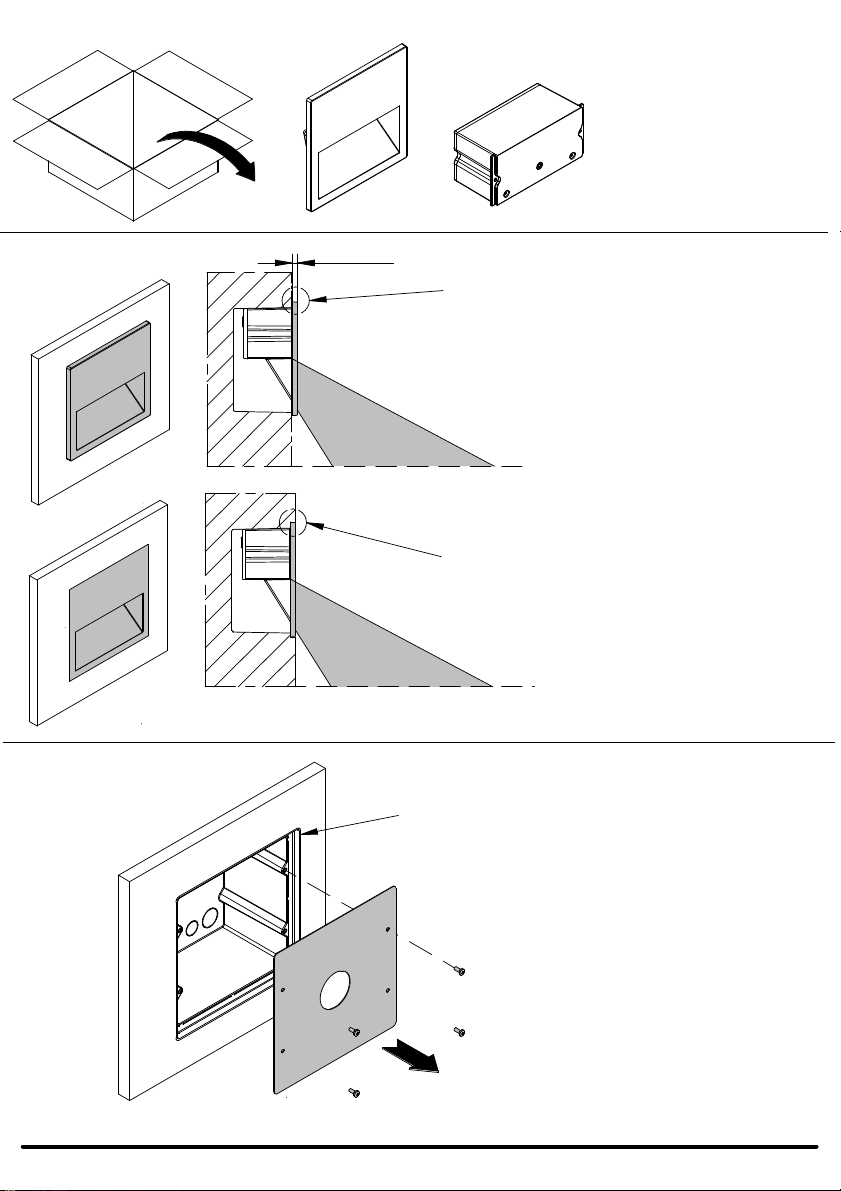

INSTALLAZIONE TIPO "B"
INSTALLATION TYPE "B"
INSTALLAZIONE TIPO "A"
INSTALLATION TYPE "A"
Accessorio / Accessory
COD.1E3219
A

www.targetti.com
TARGETTI SANKEY S.p.A. Via Pratese n°164 Florence Italy
Accessorio / Accessory COD.1E2769
Ø 21
6mm
20mm
LMarrone / Brown
DA
DA
NBlu / Blue
Grigio / Grey
Nero / Black
LMarrone / Brown
NBlu / Blue
Alimentazione / Power supply
STANDARD
USARE CAVO 2x1,5mm² MAX
H07RN-RF Ø7mm÷12mm MAX
USE CABLE 2x1,5mm² MAX
H07RN-RF Ø7mm÷11,5mm MAX
DALI
USARE CAVO 4x1mm² MAX
H07RN-F Ø7mm÷11,5mm MAX
USE CABLE 4x1mm² MAX
H07RN-F Ø7mm÷11,5mm MAX
COD. 1E3305
B
b1
b2
b3
COD. 1E2769 NON INCLUSO
PREVEDERE UN ADEGUATO
SISTEMA DI CONNESSIONE
ELETTRICA CHE GARANTISCA
IL GRADO IP66
COD. 1E2769 NOT INCLUDED
PROVIDE A PROPER ELECTRICAL
CONNECTION SYSTEM THAT ENSURE
IP66 GRADE

www.targetti.com
TARGETTI SANKEY S.p.A. Via Pratese n°164 Florence Italy
c1
c2
x2

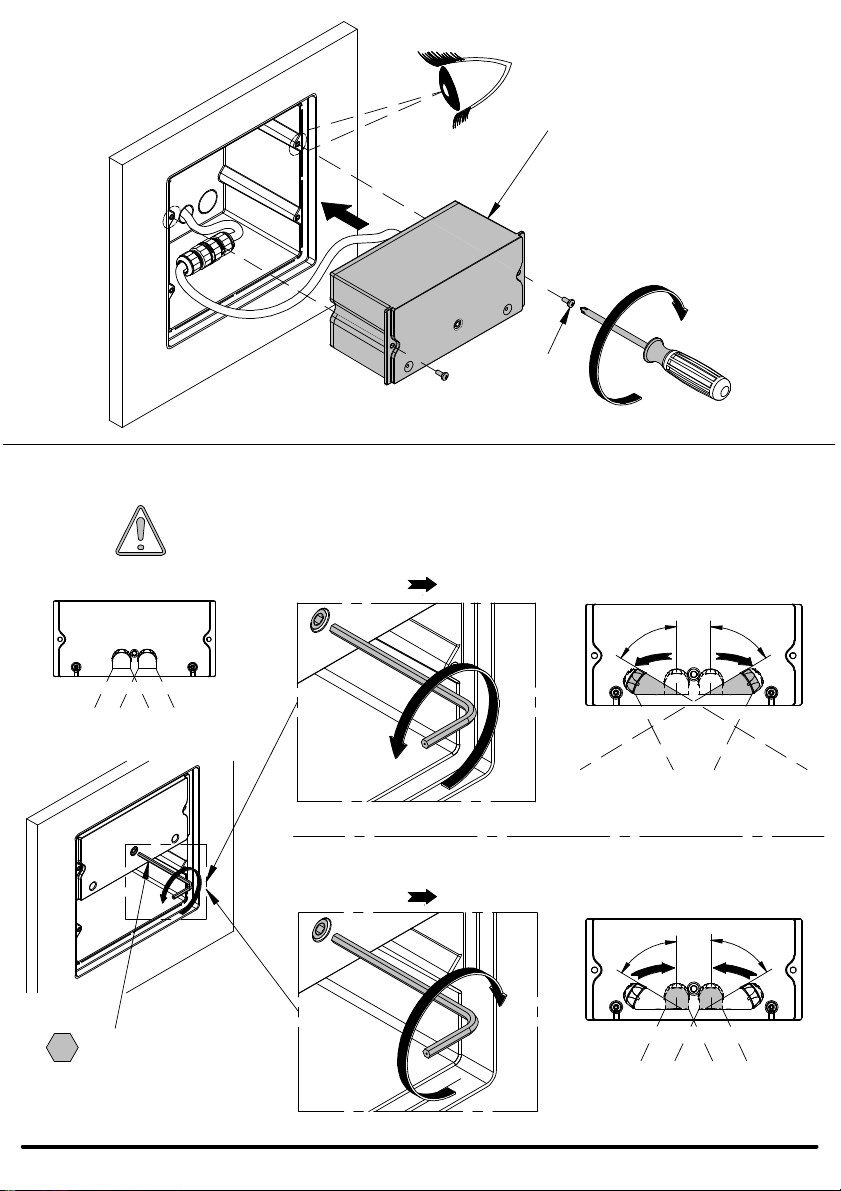

C
Fisso / Orientabile
Fixed / Adjustable
5mm
Posizione standard (DEEP)
Standard position (DEEP)
Regolazione / Adjustable
75°
75°
Solo per apparecchi con sistema di regolazione
Only for fixture with regulation system
1
2
75° Max
DEEP WIDE
DEEP
WIDE
Regolazione / Adjustable
75° Max
1
2
75°
75°

www.targetti.com
TARGETTI SANKEY S.p.A. Via Pratese n°164 Florence Italy
2,5mm
D
d1
d2
d3

www.targetti.com
TARGETTI SANKEY S.p.A. Via Pratese n°164 Florence Italy
OUT
IN
OUT
OUT
DA EL
COD. 1E2769
OUT
OUT
COD. 1E2494
COD. 1E2494
220/240V 50/60Hz

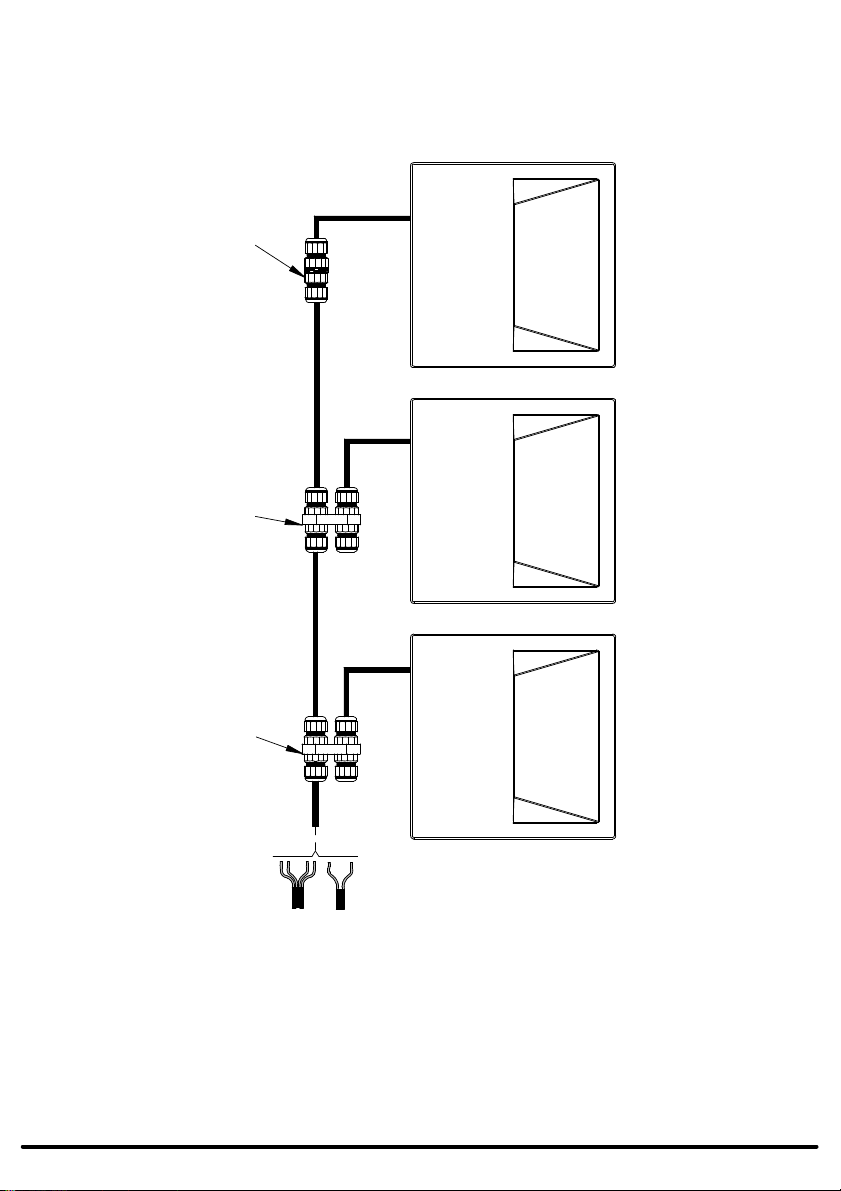

SCHEMA DI COLLEGAMENTO ALIMENTAZIONE E LOOPING
WIRING SCHEME FOR MAIN AND LOOPING
