Targetti ZEDGE 1E3148 User manual

www.targetti.com
2CU2CS00_105
Targetti Sankey S.p.A. Via Pratese, 164 50145 Florence Italy
ZEDGE
RG1 secondo norma IEC/TR 62778:2014 / RG1 in accordance with IEC/TR 62778:2014
RG1 selon la norme IEC/TR 62778:2014 / RG1 nach der norm IEC/TR 62778:2014
RG1 enlight IEC/TR 62778:2014 / RG1 volgens IEC/TR 62778:2014
RG1 de acordo com norma IEC/TR 62778:2014
+35°C
-25°C
In caso di dubbi sulla simbologia,
riferirsi al catalogo o al sito web.
If in doubt about the symbols refer
to catalog or website
IP66
0.2Kg
III
40
1m 4
44
24V
63,5
63,5
3,9W Sorgente Led / Led source
COD. 1E3148 / 1E3149 / 1E3150 / 1E3151
COD. 1E3152 / 1E3153 / 1E3154 / 1E3155
COD. 1E3156 / 1E3157 / 1E3158 / 1E3159
COD. 1E3160 / 1E3161 / 1E3162 / 1E3163
COD. 1E3164 / 1E3165 / 1E3742 / 1E3743
COD. 1E3744 / 1E3745 / 1E3746 / 1E3747
COD. 1E3748 / 1E3749 / 1E3750 / 1E3751
COD. 1E3752 / 1E3753 / 1E3754 / 1E3755
COD. 1E3756 / 1E3757 / 1E3758 / 1E3759
3,9W Sorgente Led / Led source
COD. 1E3884 / 1E3885 / 1E3886 / 1E3887
COD. 1E3888 / 1E3889 / 1E3890 / 1E3891
COD. 1E3892 / 1E3893 / 1E3894 / 1E3895
90
XXXX1E
Ra90

www.targetti.com
TARGETTI SANKEY S.p.A. Via Pratese n°164 Florence Italy
󰢃󰊓󰊿󱾇󱑸󳇈󰷘󲅏
󰃽
Il cavo flessibile esterno di questo apparecchio non puo’ essere sostituito. In caso di danneggiamento l’apparecchio deve essere demolito.
The flexible cable external to this appliance cannot be replaced. If the cable is damaged the appliance should be destroyed.
Le cable flexible exterieur de cet appareil ne peut pas etre remplace; en cas d’endommagement de ce cable, l’appareil doit etre detruit.
Bei beschädigung des kabels muss das gerät deshalb entsorgt werden.
Den flexibla kabeln på apparatens utsida kan inte bytas ut. Om kabeln är skadad måste apparaten skrotas.
El cable flexible externo de este aparato no puede cambiarse; si el cable se daña o estropea, hay que eliminar el aparato.
ВНЕШНИЙ ГИБКИЙ КАБЕЛЬ КЭТОМУ ПРИБОРУ НЕЛЬЗЯ ЗАМЕНЯТЬ. ПОВРЕЖДЕНИЕ КАБЕЛЯ ПРИВЕДЕТ КПОЛОМКЕ ПРИБОРА
此灯具外部 󲒐󲓗 不能更 󰤳󴅿󰊕󰬘 󰄸󰤰󴅿 󱍾󳇈󲒸󲒾
I
GB
F
D
S
E
RU
󰃽
I
GB
F
D
S
E
RU
󰃽
Terminal block not included. Installation may require advice from a qualified person
本  󰣬 󱜤󰍫󲒐󴀰󰖴 󱃪󱎅󰬘 󱑸 󰔅󰭗󰎔󱾇󳅿󳆶 󳌕󳋹 󱬆
КЛЕММНИКИ НЕ ВХОДЯТ ВКОМПЛЕКТ ПОСТАВКИ. ПРИ МОНТАЖЕ МОЖЕТ ПОТРЕБОВАТЬСЯ КОНСУЛЬТАЦИЯ КВАЛИФИЦИРОВАННОГО СПЕЦИАЛИСТА .
La morsettiera non è inclusa. L’installazione può richiedere il coinvolgimento di personale qualificato.
Die klemme ist nicht inklusiv. Für die installation könnten facharbeiter benötigt werden.
Kabelfäste ingår ej. För installation kan professionell personal krävas.
El borne no está incluido. La instalación puede requerir la participación de personal calificado.
Le bornier n'est pas inclus. L'installation peut nécessiter l'intervention de personnel qualifié
Lasciare una copia di queste istruzioni al responsabile della manutenzione .
Please leave a copy of these instructions to the person responsible for the maintenance of the installation.
Laisser une copie de ces instructions au responsable de l’entretien du système
Bitte übergeben Sie diese Anleitung dem Verantwortlichen für die Wartung der Beleuchtungsanlage.
Lämna en kopia av dessa instruktioner till underhållschefen.
Entregar una copia de estas instrucciones al responsible de la instalacion.
Пожалуйста, сохраните копию инструкции у лица, ответственного за обслуживание установленного оборудования.
I
GB
F
D
S
E
RU
L’apparecchio deve essere installato da personale qualificato. L’azienda declina ogni responsabilità qualora
l’installazione non avvenga secondo le norme vigenti.
This fixture must be installed by a qualified electrician . Targetti is not responsible if its fixtures are not
installed according to local safety standards.
L’appareil doit être installer par électriciens qualifies.
Targetti ne peut pas être responsable pour toutes les installations qui ne respectent pas les normes de sécurité en vigueur.
Diese Leuchte darf nur von qualifiziertem Fachpersonal des Elektrohandwerks installiert werden.
Targetti ist nicht verantwortlich, wenn die Montage nicht gemäß der Sicherheitsvorschriften stattfindet.
Apparaten ska installeras av kvalificerad personal. Företaget frånsäger sig allt ansvar
om installationen inte sker enligt gällande föreskrifter.
El aparato debe ser instalado por electricistas cualificados. Targetti no se responsabilizara
de todas las installaciones que no respeten las normas da seguridad en vigor.
Сохраните этикетку от оригинальной упаковки на случай возможной будущей рекламации.
Conservare l’etichetta dell’imballo originale per eventuali reclami futuri.
Keep the label of the original packaging for the eventual future claims.
Garder l’étiquette de l’emballage original pour éventuelles réclamations futures.
Bitte bewahren Sie das Etikett der Originalverpackung für eventuelle zukünftige Reklamationen auf.
Håll etiketten på originalförpackningen för eventuella framtida krav.
Conservar la etiqueta del embalaje original para posibles reclamaciones.
Сохраните этикетку от оригинальной упаковки на случай возможной будущей рекламации.
󰎔󱾇 󱑸 󱎤󰟩 󲍚 󰩣󳇈󲒪󳋰󳋴 󲓅󰡵  󳔽 󳇅 󴀰
󱃪 󱎅󰬘 󱑸 󰔅󰎔󱾇󳆶󰑥󳌕󳋹󱬆 󴆎 󰊕󰭾󱃪󰺱󰬘󰢉󱅘󰬰󰃽󱑸󰎔 󱰓󰎔󱾇󲾕󴅿
󰏸󰠯󰡙󱓇 󳋴 TARGETTI
󰃽
I
GB
F
D
S
E
RU
󰃽
I
GB
F
D
S
E
RU

www.targetti.com
TARGETTI SANKEY S.p.A. Via Pratese n°164 Florence Italy
Achtung, in der produktspalte www.targetti.com koennte eine ueberarbeitete version dieser anleitung zur verfuegung stehen
󰃽
󱎤󰜷󰎢󱦳󱑸 󳇈󲒞󰷠󴅿 󰘴 󱑸󰬒󰨣󱇈󰬰󲦈 -www.targetti
RU
E
S
D
F
GB
I
AКТУАЛЬНАЯ ВЕРСИЯ ИНСТРУКЦИИ ДОСТУПНА ДЛЯ ЗАГРУЗКИ В РАЗДЕЛЕ PRODUCTS САЙТА www.targetti.com
Para más información acerca del producto puede visitar nuestra página web - www.targetti.com - podría estar disponible una versión más actualizada del presente manual
Försiktighet i produkten enligt webbplatsen - www.targetti.com, det kan finnas en mer aktuell version av manualen på produktområdet på web-sidan
Attention, dans l’aire du produit du site web - www.targetti.com - il pourrait être disponible une versione plus récente de ce manuel
Attention in the product area of the website - www.targetti.com - could be available one most updated version of this manual
Attenzione nell’area di prodotto del sito web - www.targetti.com - potrebbe essere disponibile una versione più aggiornata del presente manuale
IP DRIVER
N° MAX APPARECCHI ALIMENTABILI
MAX FIXTURE FOR EACH DRIVER
IP20 1T3726 8
IP67 1E3179 2
IP67 1T3586 16
IP67 1T3587 22
IP67 1T3588 45
IP68 1E0993 4
DRIVER
24V DIMMER
1T6581
+
-
DA
DA
24Vdc
+
-
+
-+
-
L
N
230V
DALI
LED OUT
Per la sostituzione del modulo led o dell’intero apparecchio contattare la nostra assistenza clienti all’indirizzo [e-mail]
To replace the LED module or the entire luminaire, contact our customer service at [e-mail]
Pour remplacer le module LED ou l'ensemble du luminaire, contactez notre service client à [e-mail]
Um das LED-Modul oder die gesamte Leuchte auszutauschen, wenden Sie sich an unseren Kundendienst unter [e-mail]
För att byta ut LED-modulen eller hela armaturen, kontakta vår kundtjänst på [e-mail]
Para reemplazar el módulo LED o la luminaria completa, comuníquese con nuestro servicio al cliente en [e-mail]
Для замены LED модуля или всего светильника пожалуйста свяжитесь снашей технической службой [e-mail]
󰊕󲝣󰬑󰤳󰴮 󰟩󱨦󰧻󱃪󲒕󴅿󱡵󰎩󰬚󳇈󲘥 󴆍 LED [e-mail]
I
GB
F
D
S
E
RU
󰃽

www.targetti.com
TARGETTI SANKEY S.p.A. Via Pratese n°164 Florence Italy
UTILIZZARE UNA CONNESSIONE CHE GARANTISCA IL GRADO IP66
USE AN IP66 GUARANTEE CONNECTION SYSTEM
C
B
A
Accessorio / Accessory cod. 1E3181
BOX IP66 NOT INCLUDED
FOR MAIN POWER SUPPLY
WITHOUT LOOPING
BOX IP66 NON INCLUSO
PER CONNESSIONE ALLA RETE
SENZA LOOPING
+
-
+
-
24V
H05RN-F
2x1,5mm² MAX
cod. 1E3166
COLLEGAMENTI CONSIGLIATI PER INSTALLAZIONE CON DRIVER REMOTO
RECOMMENDED CONNECTIONS FOR INSTALLATION WITH REMOTE DRIVER
MARRONE / BROWN
+
BLU /
BLUE
-

www.targetti.com
TARGETTI SANKEY S.p.A. Via Pratese n°164 Florence Italy
cod. 1E3180
UTILIZZARE UNA CONNESSIONE CHE GARANTISCA IL GRADO IP66
USE AN IP66 GUARANTEE CONNECTION SYSTEM
BOX IP66 NOT INCLUDED
FOR MAIN POWER SUPPLY
WITHOUT LOOPING
BOX IP66 NON INCLUSO
PER CONNESSIONE ALLA RETE
SENZA LOOPING
+
-
N
L
N
L
-
+
-
+
N
L
L
N
BOX IP66 NOT INCLUDED
FOR 24V CONNECTION
BOX IP66 NON INCLUSO
PER CONNESSIONE 24V
PRI SEC
-
+
AC 220-240V
DC 176-276V

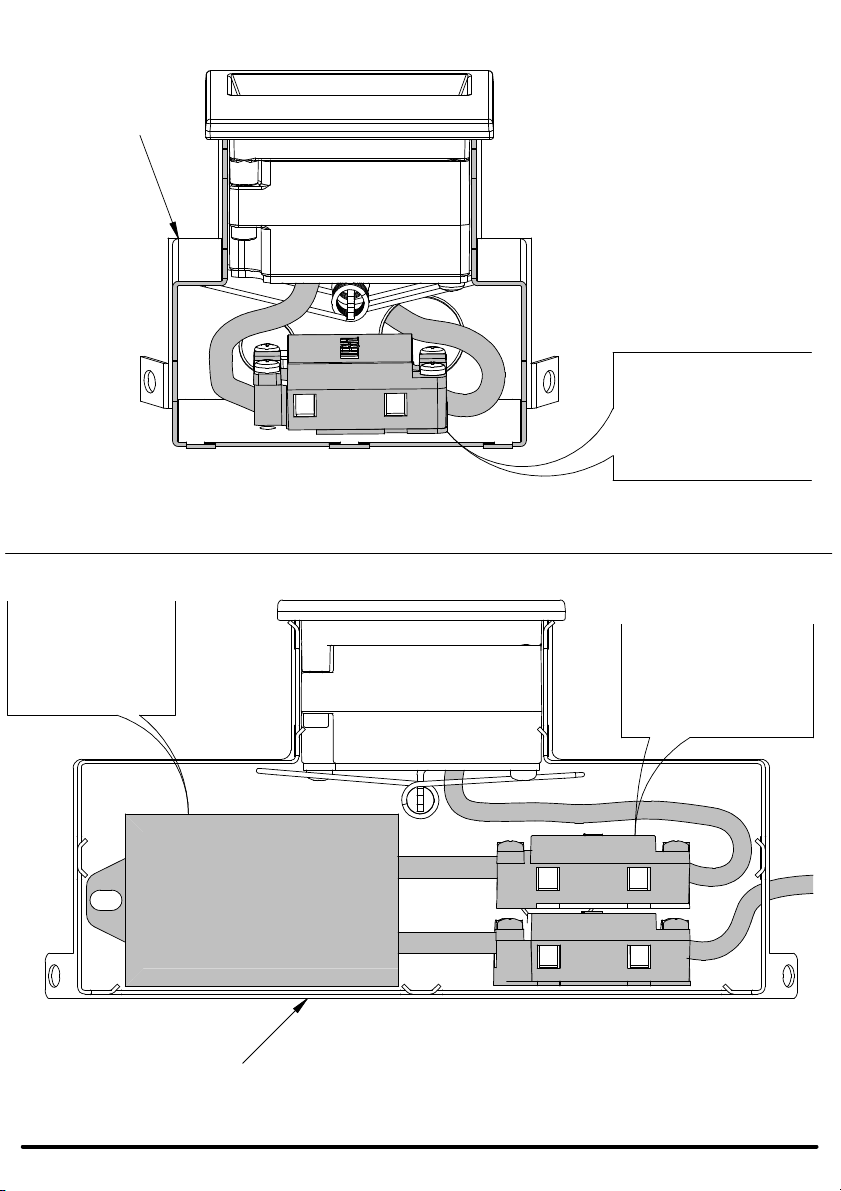

COLLEGAMENTI CONSIGLIATI PER INSTALLAZIONE CON DRIVER 1E3179 A BORDO
RECOMMENDED CONNECTIONS FOR INSTALLATION WITH 1E3179 DRIVER ON BOARD
C
B
A
H05RN-F
2x1,5mm² MAX
Accessorio / Accessory cod. 1E3181
MARRONE / BROWN
+
BLU /
BLUE
-

www.targetti.com
TARGETTI SANKEY S.p.A. Via Pratese n°164 Florence Italy

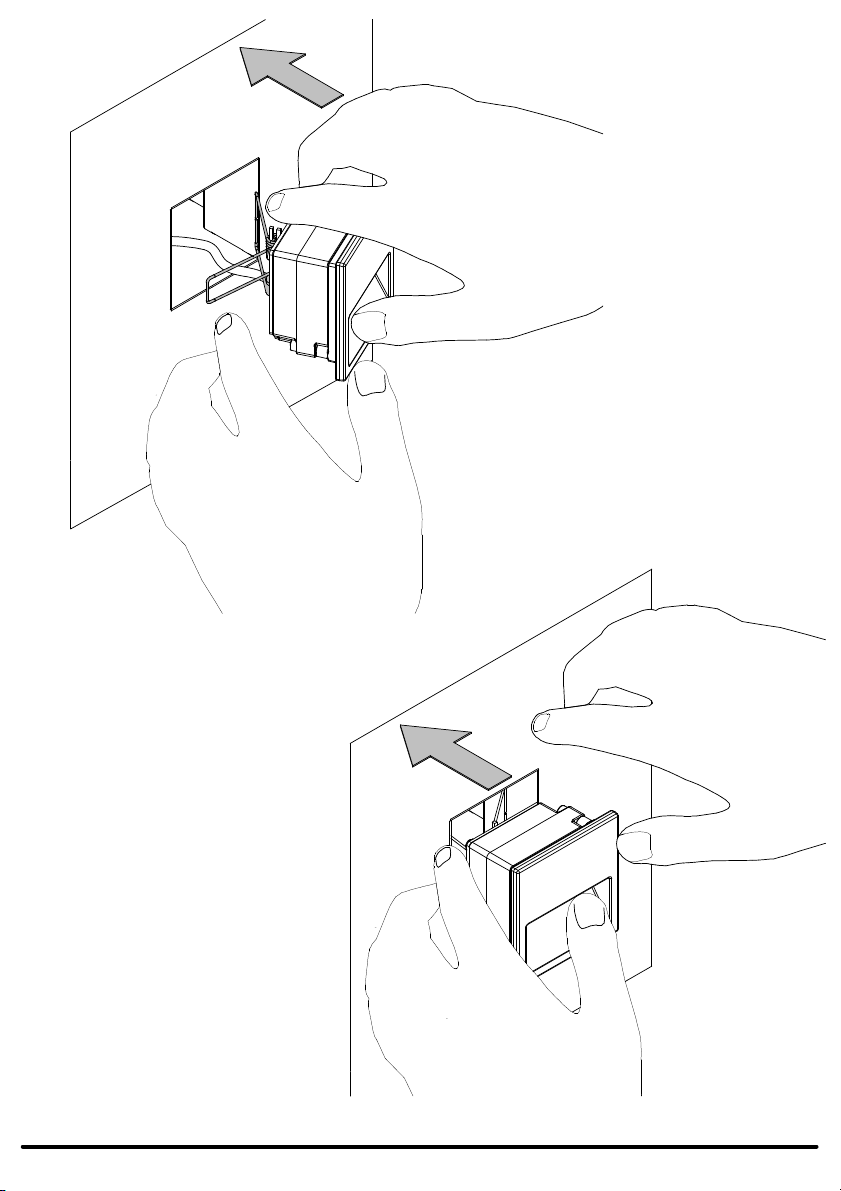

Accessorio
Accessory
cod.
1E3181 x2
Driver
cod.
1E3179
1E3180
Accessorio
Accessory
cod.
1E3181
1E3166
