(LINGUA ORIGINALE) 1
• Tipologia: aspirapolvere centralizzato settore civile
• Modello: TECNO
• Revisione 1.0.0
Linea
TECNO
MANUALE ISTRUZIONI
04/06/2019 Rev:1.0.0
tic
stic
omestic
Do
1 CARATTERISTICHE TECNICHE 2
2 USO PREVISTO DELLA MACCHINA 3
2.1 Utilizzo della presa di servizio (solo linea Evox) 3
3 USO NON PREVISTO DELLA MACCHINA 3
4 CARATTERISTICHE DI SICUREZZA 4
4.1 Avvertenze 4
4.2 Grado di protezione IP 5
4.3 Grado di isolamento elettrico 5
4.4 Dichiarazione di assenza di sostanze nocive 5
4.5 Sicurezze relative ai ripari fissi di chiusura 5
4.6 Sicurezze relative ai ripari mobili di chiusura 6
4.7 Targhetta di identificazione 6
5 Trasformazione da versione DX (uscita tubi a destra) a versione
SX (uscita tubi a sinistra) 6
6 INSTALLAZIONE 9
6.1 Operazioni preliminari 9
6.2 Luogo di installazione 9

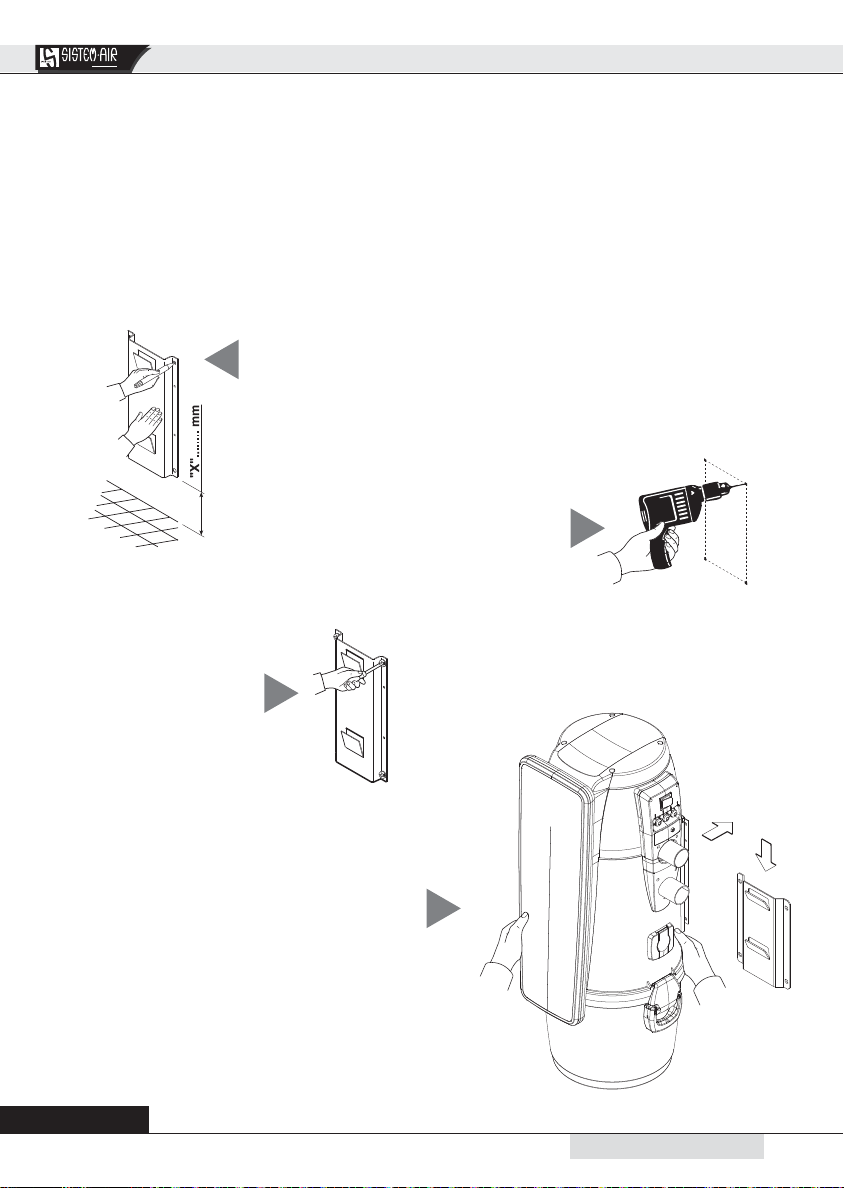

6.3 Fissaggio della centrale al muro 10
6.4 Collegamento della rete tubiera (aspirazione ciclonica) 11
6.5 Collegamento elettrico 12
7 MANUTENZIONE 13
7.1 Manutenzione ordinaria 13
7.2 Manutenzione ordinaria programmata (solo TECNO PRIME) 13
7.3 Manutenzione straordinaria (solo TECNO PRIME) 14
7.4 Pulizia camera di aspirazione (cilindro) 14

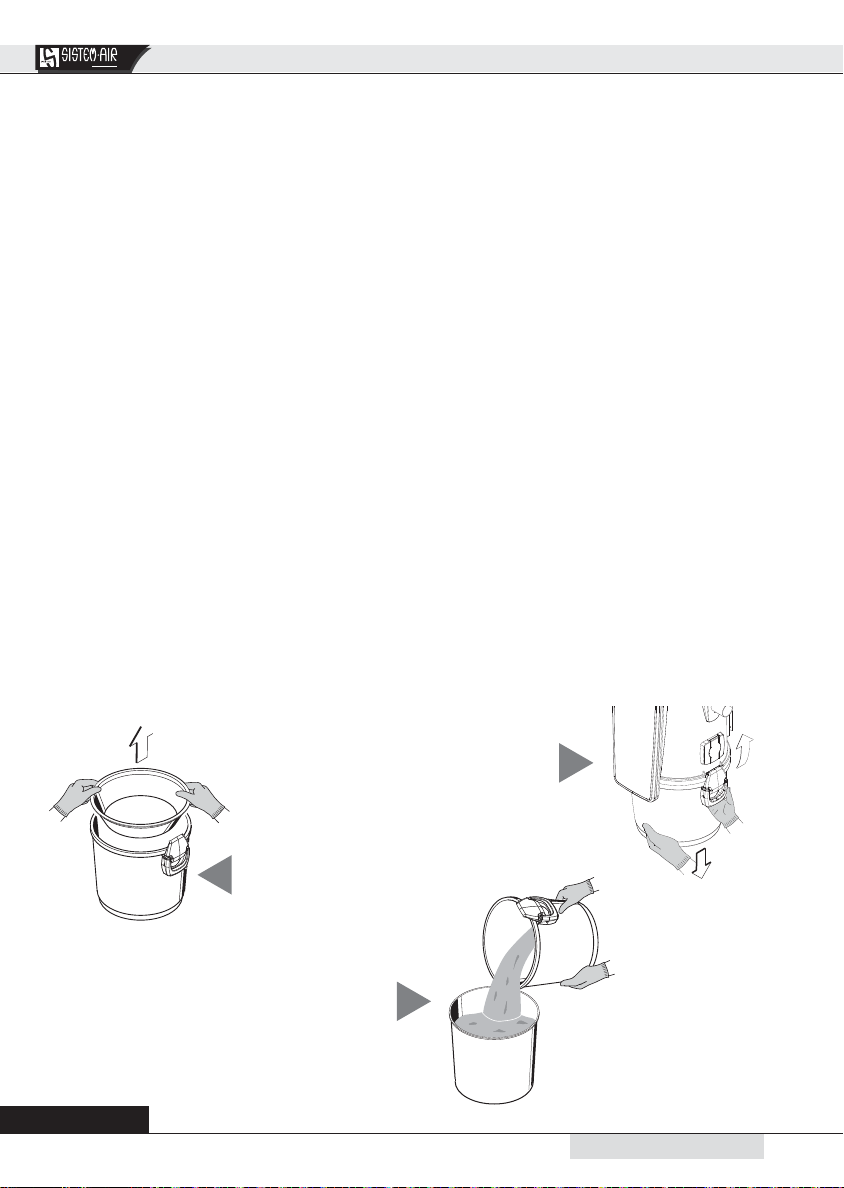

7.5 Svuotamento contenitore polveri 14
7.6 Pulizia cartuccia filtro 15
8 RIPARAZIONI E RICAMBI 16
8.1 Criteri di intervento 16

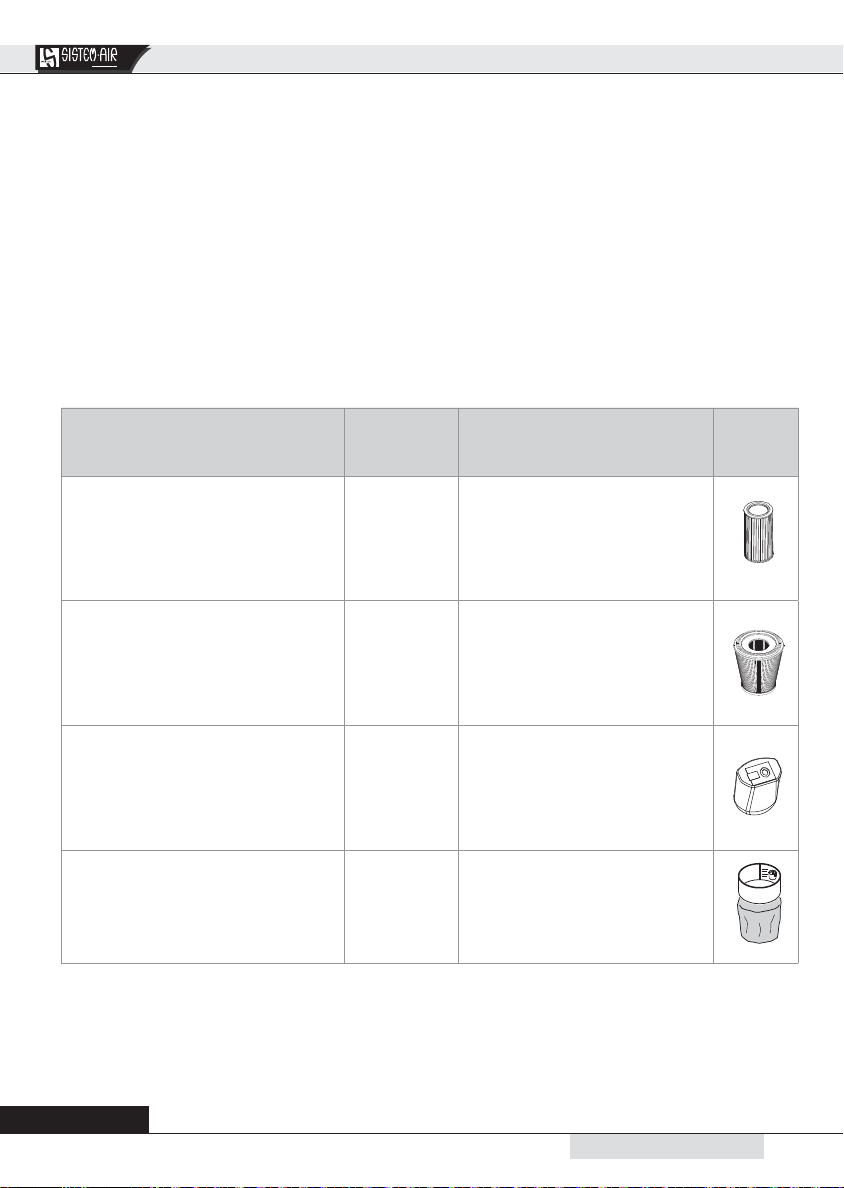

8.2 Ricambi consigliati 16
9 RICERCA GUASTI 17
9.1 Disgiuntore termico (thermal switch) 17
10 SPACCATO CENTRALI TECNO 20
11 ACCESSORI BIVAC TECNO PRIME 22
INDICE

Manuale istruzioni linea TECNO
204/06/2019 Rev:1.0.0(LINGUA ORIGINALE)
CENTRAL VACUUMSYSTEMS ByTecnoplus s.r.l.
TECNO Prime TECNO Evox
Modello
Articolo
Tecno
PRIME 150 Tecno PRIME 250 Tecno PRIME 350 Tecno PRIME 450
Tecno
EVOX
150
Tecno
EVOX
250
Tecno
EVOX
350
Tecno
EVOX
450
3110.2TPR 3112.2TPR 3113.3TPR 3115.3TPR 3110.1TEV 3112.1TEV 3113.3TEV 3115.3TEV
Presa aspirante a bordo SI SI SI SI SI SI SI SI
Computer manutenzione SI SI SI SI NO NO NO NO
Collegamento Ethernet SI SI SI SI NO NO NO NO
Attacco aspirazione/scarico Ø mm 50 50 50 50 50 50 50 50
Grado di protezione IP 44 44 44 44 44 44 44 44
Alimentazione V ac
220/240 220/240 220/240 220/240 220/240 220/240 220/240 220/240
Frequenza Hz 50/60 50/60 50/60 50/60 50/60 50/60 50/60 50/60
Potenza motore kW 1,25 1,35 1,45 1,50 1,25 1,35 1,45 1,50
Assorbimento A 5,5 5,8 6,3 6,5 5,5 5,8 6,3 6,5
Alimentazione prese V dc 12 12 12 12 12 12 12 12
Portata massima aria m3/h 200 234 240 180 200 234 240 180
Depressione mbar 274 272 310 400 274 272 310 400
Supercie ltrante cm26700 6700 6700 6700 6700 6700 6700 6700
Capacità contenitore polveri l 21 21 21 21 21 21 21 21
Capacità sacchetto Bi Vac l18181818 ----
Sato aria SI SI SI SI SI SI SI SI
Silenziatore scarico aria (Ø 50 mm) SI SI SI SI SI SI SI SI
Peso kg 17 17 17 18 17 17 17 18
Misura A mm 230 230 230 230 230 230 230 230
Misura B mm 370 370 370 370 370 370 370 370
Misura C mm 412 412 412 412 412 412 412 412
Misura D mm 185 185 185 185 185 185 185 185
Misura E mm 108 108 108 108 108 108 108 108
Misura F mm 585 585 585 585 585 585 585 585
Misura G mm 915 915 915 915 915 915 915 915
Misura H (min.) mm 100 100 100 100 100 100 100 100
Rumorosità inferiore a dB(A) 70
1 - CARATTERISTICHE TECNICHE
N. B: Valori di rumorosità nominali. I valori possono variare in funzione dell’ambiente in cui la
centrale è installata e del tipo di installazione

1
04/06/2019 Rev:1.0.0 (LINGUA ORIGINALE)
A
B
HG
FE
C
D
2 - USO PREVISTO DELLA MACCHINA
Le centrali aspiranti linea TECNO sono state progettate per aspirare esclusivamente polvere
domestica, corpi solidi di minuscole dimensioni e materiali asciutti.
L’uso previsto è relativo all’utilizzo in ambiente domestico e civile dell’aspiratore centralizzato, collegato
ad una rete tubiera di tubi in PVC sottotraccia murale ed alimentato dalla normale rete elettrica dome-
stica.
Viene utilizzata in installazioni di abitazioni civili con le seguenti caratteristiche:
• Superficie da pulire compresa tra 30 e 450 m²
• Rete tubiera realizzata con tubo da 50 mm di diametro
• Alimentazione 220/240 V ac
• Scarico aria convogliato all’esterno
• Idonea per impianti utilizzati da un singolo operatore
• Adatto ad installazioni in spazi domestici, come ripostigli, centrali termiche, disimpegni e balconi.
2.1 Utilizzo della presa di servizio (solo linea Evox)
1. Inserire direttamente, all’occorrenza, il tubo flessibile aspirante
nella presa di servizio dopo averne sollevato il coperchio di chiusura.
2. Premere l’interruttore posizionato sul pannello
frontale della macchina per avviare e spegnere l’aspirazione.
3 - USO NON PREVISTO DELLA MACCHINA
E’ molto importante NON adoperare l’apparecchio negli usi
seguenti, ritenuti scorretti e pericolosi:
• Non utilizzare la macchina per usi impropri
• Non aspirare mai liquidi
• Non aspirare tessuti, materiale pesante, ceneri, materiale
incandescente o braci.
• Non aspirare farina, cemento o materiale simili, inclusa la polvere
di cantiere (detriti di calce, polvere di intonaco, ecc.), che potrebbero
provocare la riduzione del passaggio dell’aria aspirata con conseguente danneggiamento del motore.
Inoltre l’apparecchio non è stato concepito per essere utilizzato in ambienti a pericolo di esplo-
sione, pertanto:
Italiano
3

Manuale istruzioni linea TECNO
404/06/2019 Rev:1.0.0(LINGUA ORIGINALE)
CENTRAL VACUUMSYSTEMS ByTecnoplus s.r.l.
• È vietato aspirare materiali con alto rischio di esplosione (polvere da sparo) o materiali singolarmente
inerti ma che, una volta aspirati e miscelati nel contenitore di raccolta polveri, possono provocare rea-
zioni chimiche pericolose.
• È fatto assoluto divieto di utilizzare la centrale aspirante in atmosfere esplosive o al di fuori dei valori
standard di temperatura, pressione e umidità.
• Non aspirare materiale che potrebbe provocare cariche elettrostatiche all’interno della tubazio-
ne se non preventivamente comunicato al Costruttore.
Non sono consentiti usi diversi da quelli sopraindicati.
Qualsiasi adattamento o modifica della centrale al fine di renderla idonea ad aspirare un partico-
lare tipo di materiale, deve essere approvata per iscritto dal costruttore.
Qualsiasi impiego diverso da quello per cui la centrale è stata costruita, rappresenta una condi-
zione anomala che può arrecare danno al mezzo e costituire un serio pericolo per l’utilizzatore.
4 - CARATTERISTICHE DI SICUREZZA
AVVERTENZE: la ditta TECNOPLUS S.R.L. declina ogni forma di responsabilità o di garanzia se
l’acquirente o chi per esso compie modifiche o accorgimenti seppur minimi al prodotto acquistato.
L’apparecchiatura così concepita e realizzata è in grado di soddisfare al meglio sia come qualità sia
come applicazione le esigenze attuali del mercato dell’aspirazione domestica centralizzata.
Tutti i materiali ed i componenti usati per la sua realizzazione soddisfano le norme di sicurezza CE e
presso la ditta TECNOPLUS S.R.L. sono depositate le loro certificazioni.
In considerazione alle norme di sicurezza del testo della Direttiva macchina 2006/42/CE (recepimento
italiano con il D.lgs.17/10), della Direttiva Bassa Tensione 2014/35/UE, della Compatibilità Elettroma-
gnetica 2014/30/UE le macchine linea TECNO adotta lo standard stabilito per gli apparecchi elettrici
d’uso domestico e similare EN 60335-1 (2008) e la norma di tipo C EN 60335-2-2 (2011), norme par-
ticolari per gli aspirapolveri destinati ad applicazioni domestiche e analoghe, la cui tensione nominale
non sia superiore a 250 V.
Si raccomanda di leggere attentamente tutte le indicazioni relative all’installazione, uso e manu-
tenzione contenute in questo manuale.
4.1 AVVERTENZE
• Non lasciare che i bambini si avvicinino alla centrale aspirante durante l’uso, né che giochino con essa
o con le prese di aspirazione.
• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psi-
chiche, sensoriali o mentali, oppure da persone senza esperienza e conoscenza, a meno che non
siano controllati o istruiti all’uso dell’apparecchio da persone responsabili della loro sicurezza.
• I bambini devono essere supervisionati per assicurarsi che non giochino con l’apparecchio.
• Togliere immediatamente l’alimentazione della corrente elettrica nel caso in cui:
- Il cavo di alimentazione elettrica è consumato o comunque non integro
- La centrale aspirante è stata esposta a pioggia o ad eccessiva umidità
- La centrale aspirante ha subito un urto o comunque l’involucro esterno è danneggiato
- Si sospetta che la centrale aspirante abbia bisogno di manutenzione o di riparazione
• Indossare guanti di protezione e mascherina per eseguire lavori di manutenzione, svuotamento del
contenitore polvere, sostituzione e pulizia del filtro.
• Utilizzare solo ricambi originali.

1
04/06/2019 Rev:1.0.0 (LINGUA ORIGINALE)
• Non utilizzare la centrale senza la cartuccia filtro.
• Non ostruire le tubazioni di scarico dell’aria e le prese di raffreddamento del motore.
• Non mettere parti del corpo a contatto con gli accessori per l’aspirazione.
• Non utilizzare più prese di aspirazione contemporaneamente.
• Non lasciare in funzione la centrale quando non la si usa e scollegarla dall’alimentazione elettrica
quando si prevede un lungo periodo di inattività.
Infine si ricorda che pittogrammi o segnalazioni di pericolo e di divieto si trovano nelle parti dell’appa-
recchiatura dove, se non rispettate le condizioni dettate dalle segnalazioni, sicuramente si può incorrere
in situazioni di rischio.
4.2 Grado di protezione IP
IP 44:Apparecchio con protezione contro i corpi solidi di dimensioni superiori a 1 mm e pro-
tetto contro gli spruzzi d’acqua (l’acqua spruzzata sull’involucro da tutte le direzioni non deve
provocare effetti dannosi).
IP 20:Apparecchio con protezione contro i corpi solidi di dimensioni superiori a 12 mm e non
protetto contro la penetrazione dell’acqua.
4.3 Grado di isolamento elettrico
CLASSE I: Apparecchio con isolamento elettrico fondamentale.
Deve essere collegato al circuito di terra dell’impianto elettrico generale.
CLASSE II: Apparecchi con doppio isolamento elettrico. Non necessitano di collegamento al
circuito di terra dell’impianto elettrico generale.
4.4 Dichiarazione di assenza di sostanze nocive
La TECNOPLUS S.r.l. dichiara che i propri prodotti ed apparecchiature sono realizzate con materiali
che rispettano i limiti stabiliti dalle vigenti norme in materia di salvaguardia della salute e dell’ambiente e
non contengono sostanze classificate come SVHC (Substance of Very High Concern) in accordo con il
regolamento CE 1907/2006 (REACH, ovvero registrazione, valutazione, autorizzazione delle sostanze
chimiche; Registration, Evaluation, Authorisation and Restriction of Chemical substances ). Anche se
nei cicli di lavorazione delle materie prime e dei nostri prodotti non sono impiegate le suddette sostanze,
non può comunque essere esclusa la loro presenza nell’ordine di p.p.m. (parti per milione), a causa di
micro-inquinamenti delle materie prime.
4.5 Sicurezze relative ai ripari fissi di chiusura
La Centrale viene spedita al Cliente completamente montata nel suo corpo principale, inoltre gli organi
in movimento (palette della turbina del motore di aspirazione) sono protette da una griglia posta diretta-
mente sull’imbocco della cavità di aspirazione del motore stesso. Tale griglia risulta inaccessibile dall’o-
peratore. Inoltre l’accesso alle parti elettriche è protetto da copertura amovibili solo tramite fissaggio con
viti Torsen, utilizzate anche nella segregazione della cupola fonoassorbente della camera in cui sono
posizionati i motori di aspirazione.
Ogni operazione di intervento sulla centralina di controllo e sui motori deve essere eseguita da operatori
qualificati e a impianto elettrico sezionato con distacco della spina dalla presa di alimentazione elettrica.
IP20
Italiano
5

Manuale istruzioni linea TECNO
604/06/2019 Rev:1.0.0(LINGUA ORIGINALE)
CENTRAL VACUUMSYSTEMS ByTecnoplus s.r.l.

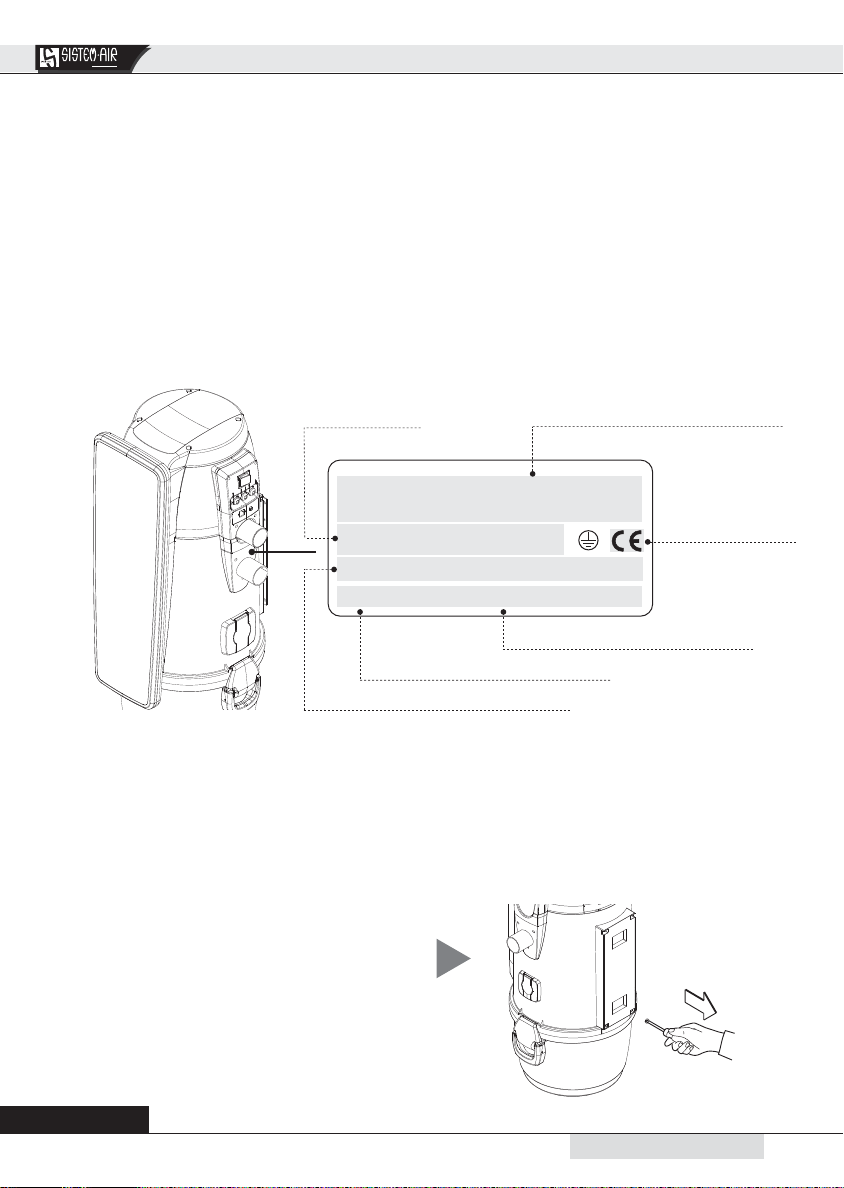

Tipo centrale Identificazione del costruttore
Marcatura CE
di conformità
Dati tecnici del motore elettrico
Numero di matricola
5 - Trasformazione da versione DX (uscita tubi a destra) a versione SX (usci-
ta tubi a sinistra)
Normalmente le centrali aspiranti della linea TECNO sono fornite con attacco tubi aspirazione e scarico
alla destra (versione destra DX), in caso di necessità è possibile trasformarla portando l’attacco tubi a
sinistra (versione sinistra SX).
Per eseguire l’operazione è necessario:
Svitare le viti e togliere la piastra di
fissaggio posteriore. 1
4.6 Sicurezze relative ai ripari mobili di chiusura
Non sono presenti ripari mobili di chiusura, ogni riparo è considerato riparo fisso, fissato tramite viti
apposite. TECNOPLUS s.r.l. ricorda che è severamente proibito sostituire le viti utilizzate nella proget-
tazione e costruzione della macchine, con altre di differenti caratteristiche.
TECNOPLUS s.r.l. sospenderà immediatamente la garanzia del prodotto in caso di manomissioni da
parte del Cliente.
4.7 Targhetta di identificazione
E’ presente sul lato dell’attacco alla rete tubiera la targhetta di identificazione CE. Non rimuovere né
danneggiare la targhetta.
....................................
.........................................................................
IP20
Model:
P/N: S/N:
Codice del prodotto

1
04/06/2019 Rev:1.0.0 (LINGUA ORIGINALE)
Svitare le viti e togliere la copertura
superiore.
2
Rimuovere il secchio di
raccolta delle polveri 3
Svitare le viti e rimuovere il
pannello frontale, prestando
attenzione ai cablaggi elettrici
4
5
6
Svitare le viti e rimuovere il
pannello posteriore, prestando
attenzione ai cablaggi elettrici
Svitare le viti e rimuovere la piastra
di fissaggio a muro
Italiano
7

Manuale istruzioni linea TECNO
804/06/2019 Rev:1.0.0(LINGUA ORIGINALE)
CENTRAL VACUUMSYSTEMS ByTecnoplus s.r.l.
7
Ruotare il cilindro della centrale
aspirante e rimontare tutte le parti
staccate in precedenza,
prestando la massima attenzione
ai cablaggi elettrici

1
04/06/2019 Rev:1.0.0 (LINGUA ORIGINALE)
6 - INSTALLAZIONE
- ATTENZIONE -
QUESTE OPERAZIONI DEVONO ESSERE ESEGUITE
DA PERSONALE QUALIFICATO
6.1 Operazioni preliminari
La macchina è spedita completamente montata ed imballata.
Prima di procedere alla messa in servizio della macchina è opportuno effettuare alcuni controlli:
• Verificare l’integrità della confezione
• Verificare che la macchina non presenti danni più o meno evidenti, in particolare controllare che
tutte le parti sporgenti risultino integre.
• Verificare il corretto serraggio della cartuccia filtrante.
• Verificare, all’elenco kit ed accessori, che il corredo ed il kit siano completi in ogni loro parte.
• Verificare la presenza del Certificato di Garanzia.
Nel caso si riscontrassero danni, anomalie o mancanze, non procedere all’installazione e rivolgersi al
proprio Rivenditore.
6.2 Luogo di installazione
L’utilizzo di una centrale aspirante presuppone l’esistenza di una rete tubiera di aspirazione eseguita
da personale qualificato che ne ha già valutato la collocazione migliore.
Di seguito riporteremo le regole principali da seguire per una corretta installazione:
• Se l’apparecchio andrà ad essere collegato ad una rete tubiera su più piani è necessario collocarla
nel punto più basso dello stabile.
• Installare l’apparecchio aspirante in locali di servizio (es. box auto o ripostiglio) protetti da intempe-
rie, umidità e da eccessivi sbalzi di temperatura.
• Scegliere un luogo lontano da fonti di calore quali stufe e caloriferi.
• Prevedere dello spazio libero e ben illuminato attorno alla centrale, in modo da rendere agevoli gli
interventi di manutenzione e riparazione.
Quando, per particolari esigenze di installazione, la centrale aspirante è collocata nei piani alti dell’e-
dificio rispetto alla rete dei tubi (mansarda, sottotetto, ecc…), occorre espressamente utilizzare una
centrale aspirante di categoria superiore rispetto alla superficie effettiva di pulizia.
In caso di dubbi chiedere consiglio al Servizio Assistenza del Costruttore.
Italiano
9

Manuale istruzioni linea TECNO
10 04/06/2019 Rev:1.0.0(LINGUA ORIGINALE)
CENTRAL VACUUMSYSTEMS ByTecnoplus s.r.l.
Tracciare i punti di foratura utilizzando
la staffa (dima di foratura) in dotazione
(se la foratura è già stata eseguita
passare al punto successivo).
6.3 Fissaggio della centrale al muro
La centrale aspirante deve essere fissata in modo stabile e permanente ad una parete in muratura
utilizzando l’apposita staffa in dotazione ed adeguati tasselli considerando che il peso complessivo da
sostenere può arrivare anche a sette/otto volte il peso della centrale stessa.
L’altezza da terra deve consentire un’agevole intervento per lo svuotamento del contenitore raccolta
polvere e la sostituzione del filtro.
Posizionare la centrale in modo da avere almeno 60 cm i spazio utile attorno ad essa per agevolare gli
interventi di manutenzione straordinaria.
Per eseguire l’operazione è necessario seguire i passi seguenti:
2
1
Eseguire la foratura
Avvitare le viti nei tasselli
e verificare che la staffa
risulti ben ancorata al
muro.
3
4
Agganciare la centrale aspirante alla
staffa di ancoraggio, sollevandola,
appoggiandola al muro e facendola
scendere fino a farla incastrare nella
piastra di fissaggio.

1
04/06/2019 Rev:1.0.0 (LINGUA ORIGINALE)
6.4 Collegamento della rete tubiera (aspirazione ciclonica)
1. Utilizzando il manicotto collegare il raccordo di ingresso polveri aspirazione ciclonica della centrale,
identificata dalla lettera (A) nella figura, al tubo di aspirazione proveniente dalla rete tubiera.
2. Utilizzando il manicotto collegare il raccordo di sfiato dell’aria della centrale, identificato con la lettera
(B), al tubo di scarico dell’aria dell’abitazione.
3. Incollare il silenziatore lettera (C) sul tubo di scarico in prossimità della griglia di sfiato.
Nota: non incollare l’estremità della tubazione della rete tubiera ai raccordi di ingresso polveri e sfiato
aria, ma utilizzare sempre i manicotti in dotazione.
C
A
B
Nel caso in cui sia necessario convogliare lo scarico dell’aria verso l’esterno, si richiede di ri-
spettare le seguenti indicazioni:
Lunghezza massima tubo scarico:
N.B. Diametro tubo di scarico per lunghezze fino a 4 m: 50 mm
Diametro tubo di scarico per lunghezze da 4 m a 6 m: 63 mm
Diametro tubo di scarico per lunghezze da 6 m a 8 m: 80 mm
Diametro tubo di scarico per lunghezze da 8 m a 10 m: 100 mm
Si sconsiglia di utilizzare un tubo di scarico con una lunghezza superiore ai 10 m,
perchè potrebbe provare il danneggiamento della centrale aspirante.
Italiano
11
Per il collegamento della centrale
TECNO PRIME con filtrazione a sac-
chetto vedi manuale integrativo

Manuale istruzioni linea TECNO
12 04/06/2019 Rev:1.0.0(LINGUA ORIGINALE)
CENTRAL VACUUMSYSTEMS ByTecnoplus s.r.l.
6.5 Collegamento elettrico
Prima di effettuare il collegamento elettrico verificare che il voltaggio di alimentazione corrisponda a
quello richiesto dalla centrale aspirante (vedi targhetta di identificazione).
Il Costruttore declina ogni responsabilità per danni a persone e/o a cose derivanti dal collegamento ad
un impianto elettrico non a norma.
Per eseguire l’operazione procedere nel seguente modo (vedi figura)
• Collegare il cavo di ingresso segnale di attivazione ( LINEA MICRO) alle prese di aspirazione.
• Inserire la spina del cavo di alimentazione in uscita dalla centrale nell’apposita presa di corrente.
• Verificare che l’impianto elettrico dell’abitazione sia realizzato secondo le norme tecniche elettriche in
vigore
• Si sconsiglia di alimentare la centrale con tensione di alimentazione proveniente da quadri elettrici
provvisori (per esempio quadri elettrici di cantiere) per evitare possibili danneggiamenti delle parti
elettroniche.
• Solo TECNO PRIME; collegare il cavo di uscita per il segnale ausiliario di avviso manutenzione. L’u-
tilizzo di questo segnale è FACOLTATIVO. Nota: questo segnale è un “contatto” normalmente aperto
(N.O.)
ATTENZIONE: Il collegamento elettrico deve essere
eseguito ESCLUSIVAMENTE da personale qualificato.
Linea Micro / Prese di aspirazione
12V
(solo Tecno PRIME) Segnale
ausiliario (collegamento facoltativo)
max 5A 240 V ac, 3A 30 V dc
Linea Alimentazione AC 230V

1
04/06/2019 Rev:1.0.0 (LINGUA ORIGINALE)
7.2 Manutenzione ordinaria programmata (solo TECNO PRIME)
Le centrali della linea PRIME sono controllate da un computer adibito anche al controllo dei cicli di ma-
nutenzione ordinaria:
• Svuotamento del contenitore di raccolta polveri (per configurazione 1)
• Sostituzione del sacchetto di raccolta polveri (per configurazione 2)
• Pulizia del filtro
È possibile scegliere per il contatore del contenitore raccolta polveri (per configurazione 1), se mantenere
i valori di manutenzione impostati dal produttore all’interno del computer di controllo, o adeguarli alle
proprie esigenze.
Inoltre possono essere inseriti i numeri telefonici da contattare in caso di assistenza tecnica.
L’utilizzatore può decidere inoltre, in caso di allarme derivante da una richiesta di manutenzione ordinaria
(filtro sporco, sacchetto pieno, contenitore polveri pieno), se arrestare immediatamente la centrale e prov-
vedere alla manutenzione, oppure continuare e terminare il lavoro.
La centrale è in grado di rilevare:
- il livello del sacchetto polveri (quando viene utilizzato, ovvero in configurazione BI-VAC)
- il livello di efficienza del filtro (ovvero allarme filtro sporco)
- il valore di depressione presente nell’impianto
- la necessità di procedere alla manutenzione programmata straordinaria
Italiano
13
7 - MANUTENZIONE
7.1 Manutenzione ordinaria
In funzione del tempo totale di utilizzo della centrale è necessario effettuare degli interventi di manutenzio-
ne al fine di mantenerla sempre efficiente ed evitare gravi danni meccanici:
PRIMA DI EFFETTUARE QUALSIASI INTERVENTO
DI MANUTENZIONE È OBBLIGATORIO SCOLLEGARE
IL CAVO DI ALIMENTAZIONE DALLA PRESA
DI CORRENTE ED INDOSSARE
GUANTI E MASCHERINA PROTETTIVI
Tempo di
aspirazione (ore)
Tipo intervento Eettuato da
4 Pulizia cartuccia ltro Utilizzatore
6 Svuotamento contenitore polveri Utilizzatore
32 Sostituzione cartuccia ltro Servizio Assistenza
54 Verica ostruzione scarico aria Servizio Assistenza
350 Sostituzione carboncini motore elettrico Servizio Assistenza

Manuale istruzioni linea TECNO
14 04/06/2019 Rev:1.0.0(LINGUA ORIGINALE)
CENTRAL VACUUMSYSTEMS ByTecnoplus s.r.l.
7.3 Manutenzione straordinaria (solo TECNO PRIME)
La centrale inoltre permette, attraverso il proprio display, di avvertire anche quando c’è la necessità di una
manutenzione straordinaria, da eseguire con l’aiuto di personale qualificato e/o autorizzato.
La manutenzione straordinaria prevede:
• verifica usura filtro e/o relativa sostituzione
• ostruzione sfiato aria
• verifica dell’usura dei carboncini del motore di aspirazione
• sostituzione dei carboncini del motore di aspirazione
Anche in questo caso l’utilizzatore può decidere se arrestare la centrale e provvedere alla manutenzione,
oppure continuare e terminare il lavoro.
Si consiglia ugualmente per i primi due punti di eseguire un controllo annuale.
7.4 Pulizia camera di aspirazione (cilindro)
Pulire periodicamente l’involucro esterno della centrale utilizzando un panno morbido inumidito con acqua
e sapone neutro.
Attenzione: pulire la centrale solo con acqua o acqua e sapone neutro. L’uso di altri solventi o
alcool può arrecare danni. Attendere la completa asciugatura prima di riavviare la centrale.
Raccomandiamo di utilizzare sempre una mascherina idonea per trattenere le polveri disperse nell’aria ed
indossare sempre un paio di guanti in lattice per proteggere l’epidermide delle mani.
7.5 Svuotamento contenitore polveri
Spegnere la centrale aspirante agendo sul pulsante ON/OFF di accensione
Smontare il contenitore polveri
Svuotare il contenitore delle polveri
1
3
Togliere il cono convogliatore
2

1
04/06/2019 Rev:1.0.0 (LINGUA ORIGINALE)
Inserire nuovamente nella propria posi-
zione il cono convogliatore
4
Rimontare il contenitore delle polveri nella propria sede sotto la centrale aspirante e richiudere le leve di
chiusura.
Accendere la centrale aspirante agendo sul pulsante ON/OFF di accensione.
Si ricorda infine di prestare attenzione quando si svuota il contenitore: in caso di presenza ec-
cessiva di polveri, prestare attenzione a non gettare il cono convogliatore. Verificare pertanto
che il cono convogliatore sia sempre presente e riposizionato correttamente nella propria sede
all’interno del contenitore.
7.6 Pulizia cartuccia filtro
La cartuccia filtro può essere rigenerata e lavata sotto acqua corrente.
ATTENZIONE: prima di rimontare la cartuccia filtro dopo averla lavata, attendere la completa asciu-
gatura della stessa. NON rimontare la cartuccia con tracce di acqua o umidità sulla sua superficie.
Verificare che non vi siano lacerazioni sulla
superficie filtrante, nel qual caso la cartuccia
risulterebbe inutilizzabile e quindi andrebbe
sostituita definitivamente.
2
Prima di lavare la cartuccia si consiglia di aspira-
re sempre lo sporco superficiale con un aspirato-
re ausiliario o con la presa di servizio, ricordan-
dosi di montare precedentemente una seconda
cartuccia nella centrale prima di attivarla.
1
ATTENZIONE
VERIFICARE SEMPRE IL CORRETTO SERRAGGIO DELLA CARTUCCIA FILTRO,
UN ERRATO MONTAGGIO POTREBBE PROVOCARE IL DANNEGGIAMENTO DEL
PRODOTTO.
NON UTILIZZARE LA CENTRALE SENZA LA CARTUCCIA FILTRO. PRIMA DI
ESEGUIRE QUESTA OPERAZIONE OCCORRE MONTARE UNA CARTUCCIA DI
RICAMBIO SULLA CENTRALE.
Italiano
15

Manuale istruzioni linea TECNO
16 04/06/2019 Rev:1.0.0(LINGUA ORIGINALE)
CENTRAL VACUUMSYSTEMS ByTecnoplus s.r.l.
8 - RIPARAZIONI E RICAMBI
8.1 Criteri di intervento
È fatto assoluto divieto di intervenire sulla centrale aspirante per riparazioni e/o manutenzioni non espressa-
mente autorizzate su questo manuale.
Tutti gli interventi di riparazione per guasto o malfunzionamento devono essere eseguiti da personale quali-
ficato del Servizio Assistenza.
In caso di interventi da parte di personale non autorizzato, l’eventuale garanzia sul prodotto decade e solleva
il costruttore da qualsiasi responsabilità per eventuali danni a persone e/o cose conseguenti a tale intervento.
8.2 Ricambi consigliati
È buona norma procurarsi per tempo quei ricambi soggetti a più rapida usura.
Per garantire l’ottimale e duraturo funzionamento della centrale aspirante si raccomanda l’utilizzo esclusi-
vo di ricambi originali SISTEM-AIR di seguito elencati.
DESCRIZIONE CODICE
RICAMBIO MODELLO CENTRALE
Cartuccia filtro 1610.0
TECNO EVOX 150
TECNO EVOX 250
TECNO EVOX 350
TECNO EVOX 450
Cartuccia filtro 1610.0R
TECNO PRIME 150
TECNO PRIME 250
TECNOPRIME 350
TECNO PRIME 450
Sacchetto in microfibra 1614.5
TECNO PRIME 150
TECNO PRIME 250
TECNOPRIME 350
TECNO PRIME 450
Sacco e tendi sacco per la raccolta
polveri nel contenitore 1614.4 TUTTI

1
04/06/2019 Rev:1.0.0 (LINGUA ORIGINALE)
9 - RICERCA GUASTI
9.1 Disgiuntore termico (Thermal switch)
Ildisgiuntoretermicoha il compito diproteggerele parti elettriche edelettronichedella centrale aspirante
da sovracorrenti e cortocircuiti .
Il pulsante del disgiuntore durante il funzionamento corretto risulterà posizionato all’interno della propria
sede, mentre in caso di una avvenuta protezione il pulsante risulterà fuoriuscito dalla propria sede.
Il riarmo deve avvenire manualmente premendo il pulsante, tale oparazione risulterà efficace solo se la
causa del blocco è stata risolta.
Qualora si verifichi ripetutamente il blocco, si suggerisce di far verificare il funzionamento da un tecnico
specializzato.
Italiano
17

Manuale istruzioni linea TECNO
18 04/06/2019 Rev:1.0.0(LINGUA ORIGINALE)
CENTRAL VACUUMSYSTEMS ByTecnoplus s.r.l.
INCONVENIENTE CAUSA RIMEDIO
In tutte le prese non si avvia
l’aspirazione
Solo per centrali TECNO Prime
Allarme presente sul display Eseguire RESET dell’allarme
Il cavo di alimentazione è
scollegato Collegare il cavo di alimentazione
Il pulsante di accensione della
centrale aspirante è spento Premere il pulsante di accensione
Il cavo della linea micro è
scollegato Collegare il cavo della linea micro alle prese di aspirazione
È intervenuta la protezione
termica del motore Attendere qualche minuto affinchè il motore si raffreddi
È intervenuto il disgiuntore
termico di sovracorrente Effettuare il reset manuale del disgiuntore temico
In una sola presa non si attiva
l’aspirazione d’aria
Contatti elettrici interrotti o
micro interruttore della presa
di aspirazione guasto
Chiamare il Servizio
Assistenza
Solo per centrali TECNO Prime
Allarme filtro con cartuccia pulita Depressione dell’impianto di aspirazione uguale o inferiore
ai 95 mbar
Verificare eventuali perdite
nell’impianto di aspirazione
Ridurre il tempo di apertura della
presa aspirante a battiscopa
Chiamare il Servizio
Assistenza
L’aspirazione d’aria è scarsa
Utilizzo di più prese
contemporaneamente e/o
presa di servizio attivata
Utilizzare una solo presa
aspirante alla volta
Tubo flessibile o accessori di
pulizia rotti
Verificare l’integrità del tubo
flessibile e degli accessori (e
nel caso sostituirli)
Cartuccia filtro sporca Pulire la cartuccia filtro
Guarnizione del contenitore
polveri danneggiata Verificare l’integrità
Ostruzione dei tubi di
aspirazione della rete tubiera Chiamare il Servizio
Assistenza
Ostruzione dello scarico
dell’aria Chiamare il Servizio
Assistenza
Solo per centrali TECNO Prime
Il sacchetto polveri è pieno Sostituire il sacchetto
