Manual de Instrucciones
Calentador de agua eléctrico de tanque sellado
Lea atentamente este manual antes del
uso y la instalación
EWH 15 VR1.5
EWH 30 VR1.5
EWH 50 VR1.5
EWH 80 VR1.5
EWH 100 VR1.5

Gracias por seleccionar nuestro calentador de agua eléctrico. Por favor
lea atentamente este manual antes de usarlo y aprenda correctamente
los métodos de la instalación y el uso de este calentador de agua
eléctrico para asegurar el pleno uso de sus excelentes funciones.
Advertencias especiales
Si no, este calentador de agua eléctrico no puede ser instalado ni usado.
No use una toma de corriente móvil
La incorrecta instalación y uso de este calentador de agua puede causar
graves daños materiales y personas.
.
Contenido:
Características del producto................................................... (1)
Características del producto
Especificaciones.................................................................... 2( )
Breve introducción a la estructura del producto......................... 2( )
Métodos de instalación........................................................... (3)
Utilización....................................................................... (5)
... ...
Advertencias......................................................................... (5)
Mantenimiento....................................................................... 7( )
Fallos y tratamiento................................................................ (7)

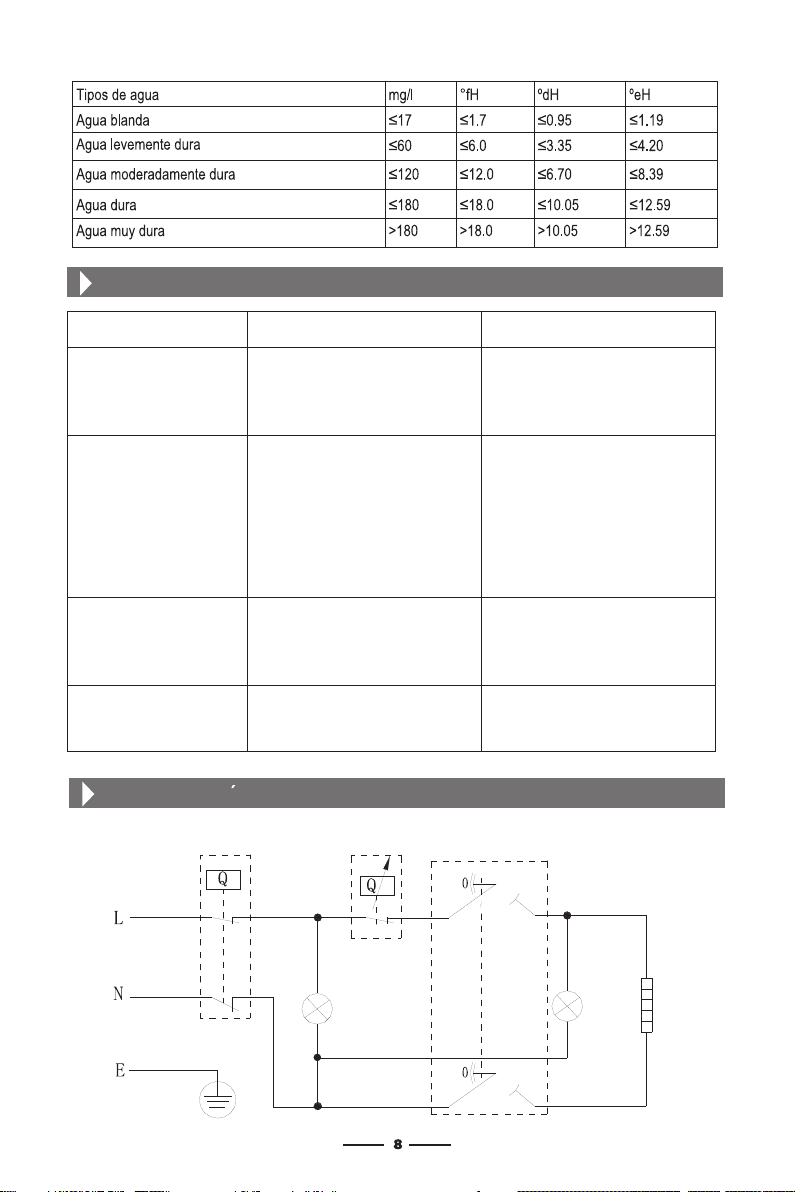

Diagrama de cableado............................................................
..
.
.
.
.
..
.
.
.
..
.
.
.
.
..
.
.
.
..
.
.
.
.
..
.
.
. (8)
Control completamente automático: adición automática de agua
fría,calentamiento automático.
Protección cuatro veces más segura: múltiples dispositivos de protección
segura, como la protección contra el calentamiento en seco, protección
contra extra-temperatura, protección contra fuga de electricidad, protección
contra alta presión hidráulica, etc, seguro y fiable.
Depósito interior de esmalte de zafiro: fabricado con la avanzada tecnología
de esmalte del método electrostático seco, antioxidante, resistente a la
corrosión, incrustación-resistente, prevención de fuga, de larga vida.
Tubería de calentamiento diseñada con baja carga térmica: segura y fiable,
de larga vida.
Equipado con equipamientos resistentes a la corrosión e incrustación:
productos duraderos.
Densa espuma integral de uretano: excelente aislante térmico, eficacia de
energía y ahorro de electricidad.
Controlador de temperatura: control exacto y fiable de temperatura.
El rango de ajuste de temperatura de agua es de 30 a 75℃.
Manejo simple y uso fácil.
1.
2.
3.
4.
5.
6.
7.
8.
9.
Antes de instalar este calentador de agua, debe comprobar que el
electrodo de tierra en la toma de corriente está puesto a tierra,sin
electricidad.

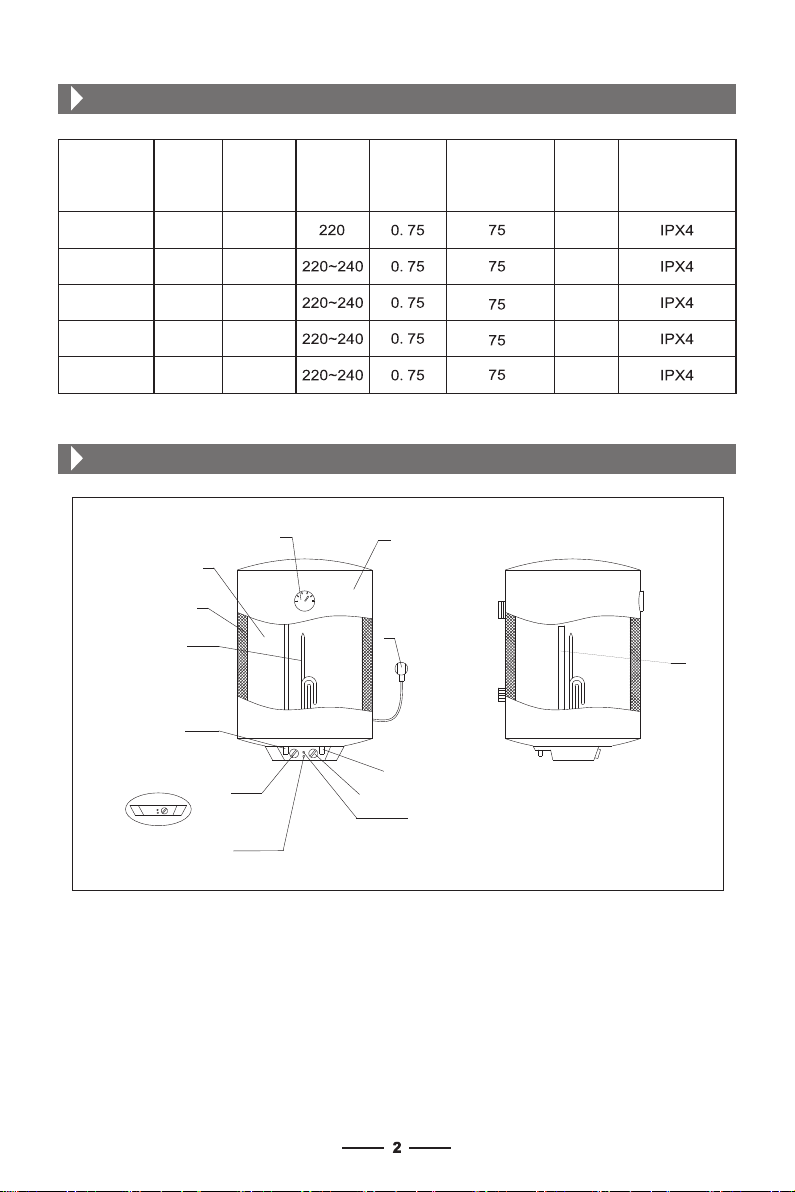

Especificaciones
Breve introducción a la estructura del producto
(Fig.1)
Modelo
Volumen
(L)
Potencia
Nominal
(W)
Voltaje
nominal
(ACV)
Presión
nominal
(MPa)
Temperatura
máxima de agua
(℃)
Tipo
eléctrico
Grado de
impermeabilidad
Tanque interior
Aislante térmico
Elemento de
calentamiento
Salida de
agua caliente
Luz indicadora de
calentamiento
Cable de
alimentación
de electricidad
Entrada de agua fría
Ajuste de temperatura
Luz indicadora de electricidad
Ánodo
Tipo I
EWH 15 VR1.5
EWH 30 VR1.5
EWH 50 VR1.5
EWH 80 VR1.5
EWH 100 VR1.5
1500
15
Tipo I
1500
1500
1500
1500
Tipo I
Tipo I
Tipo I
30
50
80
100
On/Off (Opcional)
EWH 15 VR1.5
Termómetro Cubierta

1. Instalación del aparato principal
1.1
1.3
1.4
Este calentador de agua eléctrico debe ser instalado en una pared
sólida. Si la pared no puede soportar un peso dos veces más que el
peso total del calentador lleno de agua, es necesario instalar un
soporte especial.
Instale en la pared la toma de corriente, cuyos requisitos son los
siguientes: 250V/10, monofásica, tres electrodos. Es recomendable
colocar la toma de corriente a la derecha por encima del calentador. La
altura de la toma de corriente al suelo no debe ser menor de 1.8 m (vea
Fig. 3).
El calentador puede ser instalado en cualquier lugar de la casa, pero no
debe estar expuesto al sol o la lluvia. Sin embargo, con el fin de reducir
la pérdida de calor de las tuberías, el lugar de instalación del calentador
debe estar lo más cerca posible del lugar donde se usa el agua.
1.2
Perno de expansión
(con gancho)

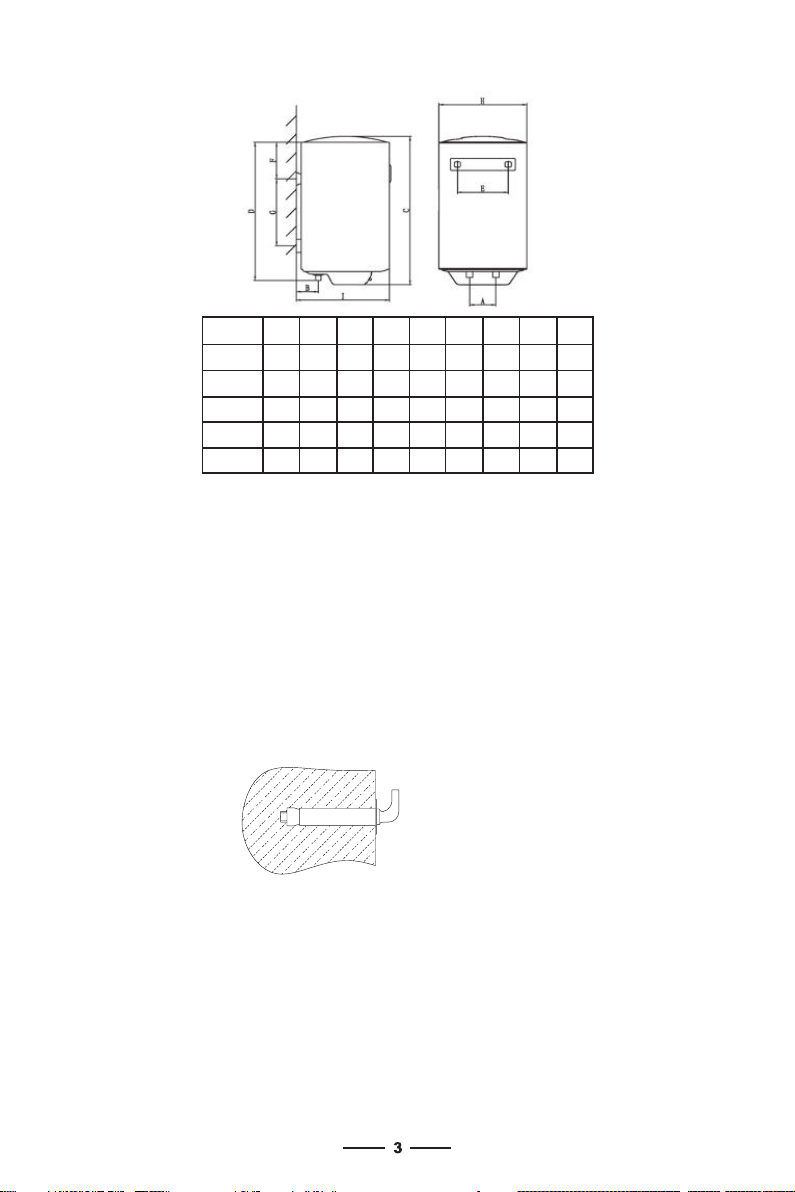

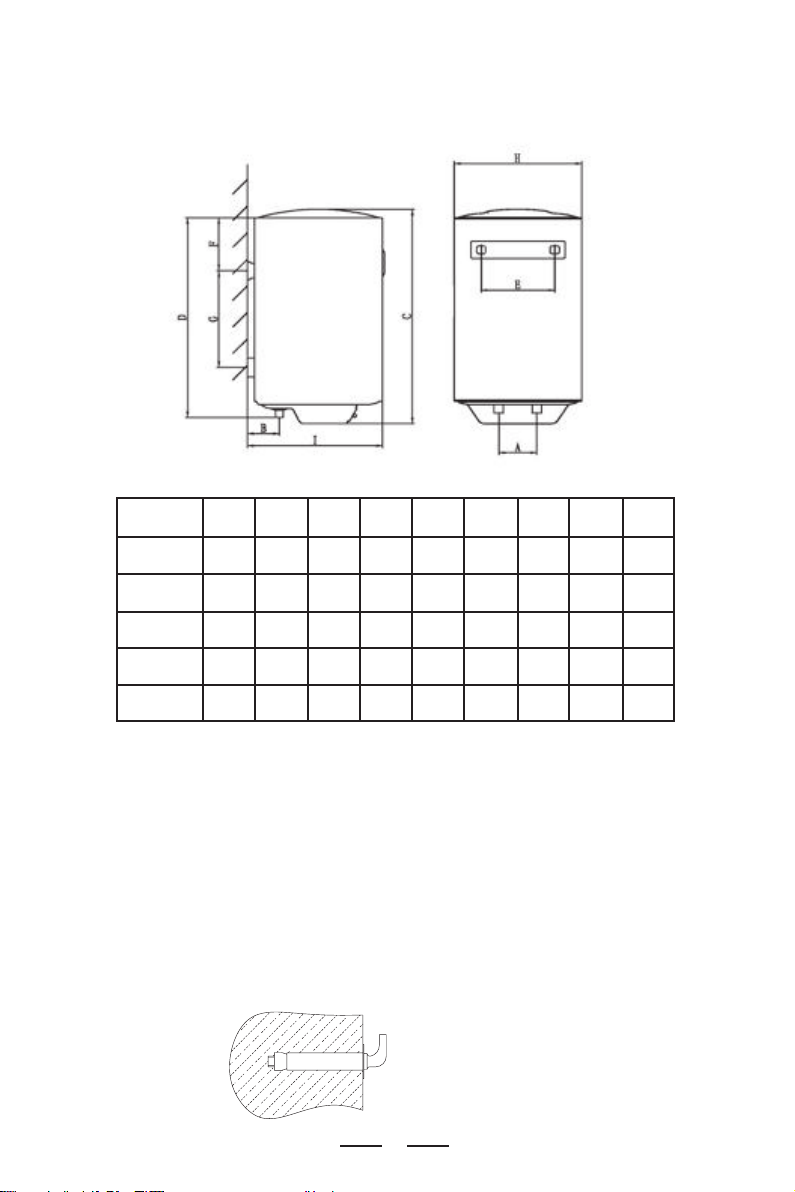

Después de seleccionar el lugar adecuado, determine las posiciones
de dos orificios de instalación utilizados para Los pernos de expansión
con gancho(200mm). Haga dos orificios de ongitud correspondiente
con una taladradora de acuerdo con el tamaño que corresponde a los
pernos de expansión conectados con el aparato, inserte el tornillo,haga
que el gancho se ponga hacia arriba, enrosque la tuerca con fuerza y
luego cuelgue el calentador de agua eléctrico.( Vea Fig. 2).
Modelo
100
100
100
100
100
86.5
86.5
141.5
141.5
141.5
384
594
567
796
961
330.5
568.5
524.5
746.5
911.5
198
198
198
198
198
104.5
141
141
141
141
115
257
176
297
447
340
340
450
450
450
360
360
470
470
470
A B C D E F G H I
EWH 15 VR1.5
EWH 30 VR1.5
EWH 50 VR1.5
EWH 80 VR1.5
EWH 100 VR1.5
(Fig. 2)

2.1 La dimensión de cada tubería es de G1/2.
2.2
2.3
Cable de suministro
de electricidad
Salida del agua caliente
Tornillo para la salida de agua caliente
Agarradero de ajuste para
la válvula mixta
Regadera de ducha
Entrada de agua fría
Válvula de seguridad de un solo sentido
Agujero de liberación de presión
Tornillo acoplado
para la entrada de agua fría
(Fig.3)
2.4
Junta triple
Salida de
agua cliente
Entrada de
agua fría
Piscina de agua
Válvula mixta
Cable de suministro de electricidad
Aparato principal
Válvula de seguridad de un solo sentido
Válvula de entrada de agua
Regadera de agua
Válvula de entrada de agua
Tubería de corriente de agua
(Fig.4)
2. Conexion de tuberías:
Conexión de la válvula de seguridad de un solo sentido: instale la
válvula de seguridad de un solo sentido en la entrada de agua del
aparato principal. (mantenga los tubos flexibles de drenaje de la válvula
de seguridad inclinados hacia abajo y conectados con la atmósfera.).
A fin de evitar fugas al conectar los tubos, las juntas de goma provistas
con el calentador deben ser añadidas al final de los tubos (vea Fig. 3).
Si el usuario quiere realizar un sistema de suministro de múltiples
sentidos, consulte los métodos mostrados para la conexión
de tuberías.
en la Fig.4

Utilización
1.
2.
3.
Advertencias
1.
2.
3.
4.
Primero, abra una de las válvulas de salida en la salida del calentador
de agua, luego abra la válvula de entrada. El calentador de agua em-
pieza a llenarse de agua. Cuando salga agua normalmente por la
válvula de salida, esto implica que el calentador está lleno y la válvula de
puede cerrar.
Atención: durante la operación normal, la válvula de entrada debe
estar en el estado de ¨abierto¨.
Inserte el enchufe de suministro en la toma de corriente y las dos luces
indicadoras se encenderán a la vez.
Este aparato puede controlar automáticamente la temperatura. Cuando
la temperatura del agua dentro del aparato haya alcanzado la tempera-
tura fijada(75º), se apagará automáticamente, y pasará al estado
aislante térmico; evitando que el uso de agua caliente no se vea inter-
rumpido. El calentador se apagará automáticamente y el indicador de
calentamiento también se apagará.
La toma de corriente deberá estar conectada a tierra de forma
correcta.La corriente nominal de la toma de corriente no será inferior a
10A. La toma de corriente y el enchufe se mantendrán secos para evitar
fugas eléctricas. Inspeccione con frecuencia la toma de corriente y el
enchufe. El método de inspección es el siguiente: inserte el enchufe de
suministro en la toma de corriente. Después de utilizarlo durante media
hora, apague la unidad y desenchufe. Inspeccione si el enchufe escalda
la mano. Si escalda (más de 50º), enchufarlo en otro sitio para evitar
daños a la clavija,incendios u otros accidentes personales, resultado de
una mala conexión.
Para los lugares o la pared donde el agua pueda salpicar, la altura de
instalación de la toma de corriente no será inferior a los 1,8 metros.
La pared en la que el calentador está instalado deberá estar en condicio-
nes de soportar la carga más de dos veces del calentador completa-
mente lleno de agua, sin distorsión ni grietas. En caso contrario, se
deberán adoptar otras medidas de fortalecimiento.

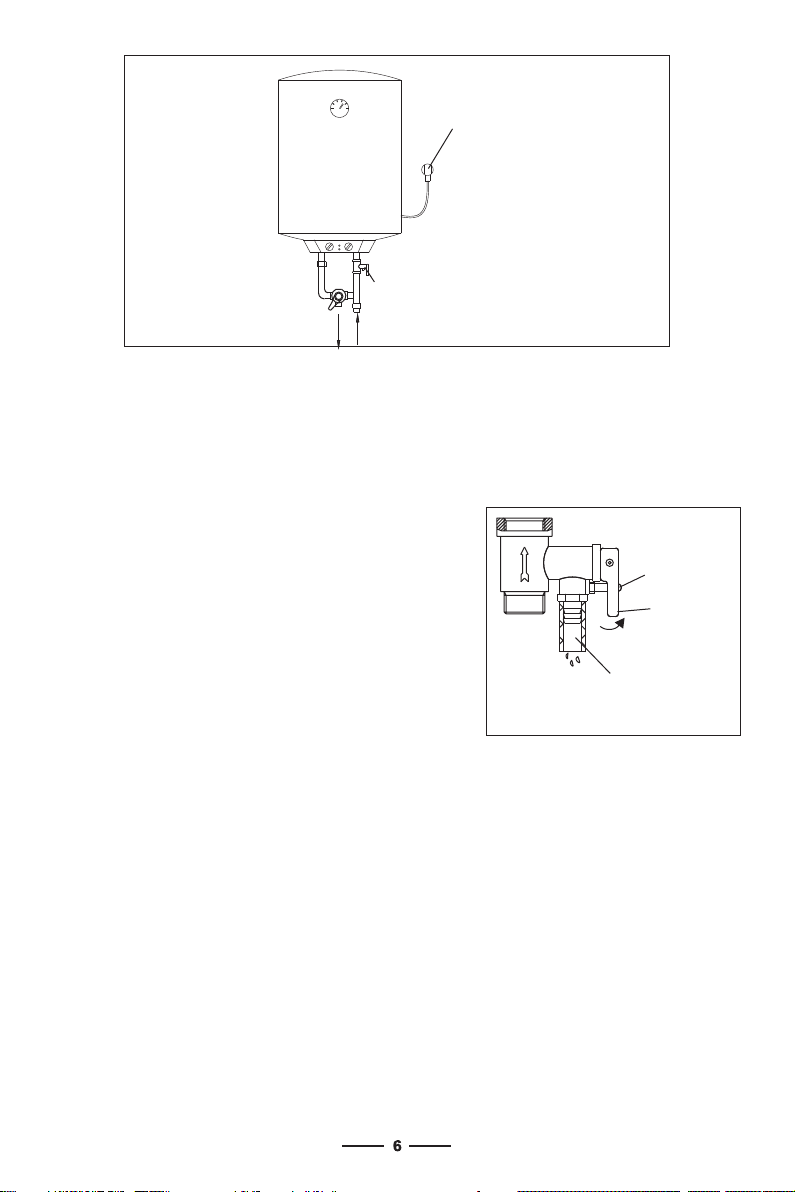

La válvula de seguridad de un solo sentido adjuntada al calentador debe
estar instalada en la entrada de agua fría de este equipo (vea Fig.5).

Cable de suministro de electricidad
Válvula de seguridad
de un solo sentido
Agua caliente Agua fría (Fig.5)
5.
6.
7.
8.
9.
10.
Hilo de rosca
Tirador de drenaje
Orificio de liberación
de presión
(Fig.6)
Para el uso por primera vez (o la primera utilización después de manten-
imiento o limpieza), el calentador no puede estar encendido hasta que
esté totalmente lleno de agua. En el proceso de llenado, al menos una de
las válvulas de salida en la salida del calentador debe estar abierta para
que el aire escape. Esta válvula se puede cerrar después de que el calen-
tador se haya llenado totalmente con agua.
Durante el calentamiento, puede haber
gotas de agua que salen del orificio de
liberación de presión de la válvula de
seguridad de un solo sentido. Se trata de
un fenómeno normal. Si sale mucha canti-
dad de agua, póngase en contacto con los
profesionales de mantenimiento para su
reparación. Este orificio de liberación de
presión no debe ser bloqueado bajo
ninguna circunstancia. De lo contrario, el
calentador puede dañarse, e incluso se
pueden producir accidentes de seguridad.
El tubo de drenaje conectado al orificio de liberación de presión debe man-
tenerse inclinado hacia abajo.
Dado que la temperatura del agua en el interior del calentador puede
llegar hasta 75℃, ajuste la temperatura del agua a un punto adecuado
para evitar la escaldadura.
En cuanto a drenar el agua dentro del recipiente interior, puede ser
drenada en el puerto de salida (Desenrosque del hilo de rosca del puerto
de salida), y también puede ser drenada en la válvula de seguridad de un
solo sentido (Desenrosque del hilo de rosca de la válvula de seguridad de
un solo sentido y levante el tirador de drenaje hacia arriba). (Vea Fig.6)
Si el cable de suministro de electricidad flexible está dañado, se debe
utilizar el cable especial de suministro proporcionado por el fabricante, y
debe ser sustituido por profesionales de mantenimiento.

1
2
3
4
5
6
7
8
.
.
.
.
.
.
.
.
11.
-
Inspeccione el enchufe de suministro de electricidad y la toma de co-
rriente con frecuencia para asegurarse de que están bien y correctam-
ente conectados y que tienen buena conexión a tierra, sin el
fenómeno de sobrecalentamiento.
Si el calentador no se utiliza por un largo tiempo, especialmente en las
regiones de baja temperatura ambiental (inferior a 0º), a fin de prevenir
daños al calentador debido a la congelación del agua en el interior del
contenedor, se debe drenar el agua dentro el calentador (véase artículo
9, advertencia de este manual sobre el método de drenar el agua en el
interior del contenedor).
La dureza del agua recomendada para un correcto funcionamiento del
calentador no debería exceder de 120 mg/l de CaCo3, (Carbonato
Cálcico). En caso de existir una dureza de agua superior, se recomienda
la utilización de sistemas alternativos de descalcificación. (Puede
consultar la dureza del agua en el Servicio de Aguas de su Ayunta-
miento)
Cualquier fallo del calentador debido a deposiciones provenientes del
tipo o calidad del agua, no quedaran cubiertos por la garantía.
Con el fin de garantizar que el calentador de agua pueda funcionar de
manera eficiente a largo plazo, se sugiere limpiar periódicamente el
interior del contenedor y las deposiciones en los componentes de
calentamiento de este aparato.
De la misma manera, se sugiere revisar el estado del ánodo de sacrificio
de magnesio, periódicamente (mínimo una vez al año, siendo recomend-
able cada seis meses dependiendo de la dureza del agua).
Si el ánodo de sacrificio de magnesio de su termo está degradado por la
acción de cualquier deposición proveniente de la calidad del agua, el
Servicio Técnico Oficial debe sustituirlo por uno nuevo, quedando
cubierto dentro del periodo de garantía el coste de los materiales del
citado ánodo, no así los servicios (mano de obra y disposición de servi-
cio) derivados de su sustitución.
La limpieza exterior del termo debe efectuarse utilizando agua jabonosa,
en ningún caso productos abrasivos o disolventes.
Durante el periodo de garantía el mantenimiento se realizará por el
S.A.T. Oficial de TEKA, quedando excluidos de tal garantía cualquier
trabajo realizado por servicios técnicos no oficiales de Teka.
Si cualquiera de las partes y componentes de este calentador eléctrico
de agua están dañados, póngase en contacto con profesionales de
mantenimiento para la reparación y utilice piezas especiales compo
nentes de repuesto provistos por nuestra empresa.

Diagram a e le ctrico
Limitador de temperatura Termostato Conmutador para la selección de
electricidad
Marrón
Azul
Amarillo/Verde
Luz indicadora de
electricidad
Luz indicadora del
calentamiento
Elementos del calentamiento
F a llo s M o tiv o s Tr a t a m i e n to
La luz indicadora del
calentamiento está
apagada.
Fallos del controlador
de la temperatura.
Póngase en contacto con
los profesionales de
mantenimiento para la
reparación
1.Espere a que se
restaure el suministro
de agua corriente.
2.Utilice el calentador de
nuevo cuando la presión
hidráulica aumente.
Abra la válvula de entrada
de agua corriente.
1.El suministro de agua
corriente está cortado.
2. La presión hidráulica
es demasiado baja.
La válvula de entrada de
agua corriente no está
abierta.
Póngase en contacto con
los profesionales de
mantenimiento para la
reparación
Cierre las articulaciones.
Problemas de cierre de
la articulación de cada
tubo.
Fallos del sistema de
control de la temperatura.
La temperatura del
agua es demasiado
alta.
Fugas de agua
No sale agua de la
salida de agua
caliente.
Fallos y Tratamiento

k 0.23
smart 0
SCF 0
CC 2.5
Qcor -0.272 kWh
Qref 2.1 kWh
QH2O 2.297 kWh
Qref/QH2O 0.914 kWh
Qtest_elec 2.807
kWh
T3 77.7 ℃
T5 77.3 ℃
Mact 15.2 kg
Cact 15.2 L
Qelec 2.573 kWh
ηwh=34%
ηwh 34.1
AEC 541 kWh
B
Tset 79.1 ℃
θ'p65.8 ℃
θc10.8 ℃
θp65.6 ℃
V40exp 14 L
V40 26 L
Información de producto regulación EU
9
El calentador de agua eléctrico EWH 15 VR1.5 de la compañía TEKA Industrial,
S.A. ha sido testado con el perfil de carga declarado “XXS”
El producto cumple y se corresponde con los requisitos de las normas del
Reglamento (No 814/2013) para calentadores eléctricos de agua de
almacenamiento y logró una eficiencia energética de calentamiento de agua
Qque corresponde a la clase de eficiencia de calentamiento de agua “B”
de acuerdo con el Anexo ⅡClases de eficiencia energética, artículo 1 del
Reglamento (No 812/2013)
La evaluación de los resultados de este informe con respecto a la conformidad
con el Reglamento de la Comisión relacionados (No 812/2013 y 814/2019) es
sólo una parte de la evaluación de la conformidad para lograr la etiqueta ERP.
Consumo de electricidad Qelec, Eficiencia energética de calentamiento de agua
ηwh y agua mezclada a 40℃(V40)
Parámetro Valor Unidad
Parámetro Valor Unidad
Descripción
Descripción
Valor k
Conformidad con el control inteligente smart
Factor de control inteligente
Coeficiente de conversión
Factor de corrección ambiente
Energía de referencia
Contenido de energía útil
Ratio de corrección Energía Referencia/Util
Consumo diario de electricidad (medido)
Temperatura del agua al inicio del ciclo de medición de 24h
Temperatura del agua al final del ciclo de medición de 24h
Capacidad de Almacenamiento
Capacidad de Almacenamiento
Consumo diario de electricidad
Eficiencia Energética de Calentamiento de Agua
Consumo anual de electricidad
Clase de Eficiencia Energética
Temperatura del agua con grifos cerrados
Temperatura media del agua en la salida de agua caliente
Temperatura media del agua en la entrada de agua fria
Valor normalizado de la media de temperatura
Volumen de agua calentada al menos 40º C
Agua mixta a 40 °C

10
k 0.23
smart 0
SCF 0
CC 2.5
Qcor -0.342 kWh
Qref 2.1 kWh
QH2O 2.266
kWh
Qref/QH2O 0.927 kWh
Qtest_elec 2.960 kWh
T3 75.9 ℃
T5 77.4 ℃
Mact 29.6 kg
Cact 29.6 L
Qelec 2.695 kWh
ηwh 32.8
AEC 562 kWh
C
Tset 76.4 ℃
θ'p67.4 ℃
θc10.4 ℃
θp67.4 ℃
V40exp 25.6 L
V40 49 L
ηwh=33%
El calentador de agua eléctrico EWH 30 VR1.5 de la compañía TEKA Industrial,
S.A. ha sido testado con el perfil de carga declarado “S”
El producto cumple y se corresponde con los requisitos de las normas del
Reglamento (No 814/2013) para calentadores eléctricos de agua de
almacenamiento y logró una eficiencia energética de calentamiento de agua
Qque corresponde a la clase de eficiencia de calentamiento de agua “C”
de acuerdo con el Anexo ⅡClases de eficiencia energética, artículo 1 del
Reglamento (No 812/2013)
La evaluación de los resultados de este informe con respecto a la conformidad
con el Reglamento de la Comisión relacionados (No 812/2013 y 814/2019) es
sólo una parte de la evaluación de la conformidad para lograr la etiqueta ERP.
Consumo de electricidad Qelec, Eficiencia energética de calentamiento de agua
ηwh y agua mezclada a 40℃(V40)
Parámetro Valor Unidad
Parámetro Valor Unidad
Descripción
Descripción
Valor k
Conformidad con el control inteligente smart
Factor de control inteligente
Coeficiente de conversión
Factor de corrección ambiente
Energía de referencia
Contenido de energía útil
Ratio de corrección Energía Referencia/Util
Consumo diario de electricidad (medido)
Temperatura del agua al inicio del ciclo de medición de 24h
Temperatura del agua al final del ciclo de medición de 24h
Capacidad de Almacenamiento
Capacidad de Almacenamiento
Consumo diario de electricidad
Eficiencia Energética de Calentamiento de Agua
Consumo anual de electricidad
Clase de Eficiencia Energética
Temperatura del agua con grifos cerrados
Temperatura media del agua en la salida de agua caliente
Temperatura media del agua en la entrada de agua fria
Valor normalizado de la media de temperatura
Volumen de agua calentada al menos 40º C
Agua mixta a 40 °C

11
k 0.23
smart 0
SCF 0
CC 2.5
Qcor -0.357 kWh
Qref 5.845
kWh
QH2O 6.234
kWh
Qref/QH2O 0.938 kWh
Qtest_elec 6.944 kWh
T3 75.3 ℃
T5 76.1 ℃
Mact 50.8 kg
Cact 50.8 L
Qelec 6.466 kWh
ηwh 37.0
AEC 1389 kWh
C
Tset 76.5 ℃
θ'p69.5 ℃
θc10.2
℃
θp69.4 ℃
V40exp 40.4 L
V40 80 L
ηwh=37%
El calentador de agua eléctrico EWH 50 VR1.5 de la compañía TEKA Industrial,
S.A. ha sido testado con el perfil de carga declarado “M”
El producto cumple y se corresponde con los requisitos de las normas del
Reglamento (No 814/2013) para calentadores eléctricos de agua de
almacenamiento y logró una eficiencia energética de calentamiento de agua
de acuerdo con el Anexo ⅡClases de eficiencia energética, artículo 1 del
Reglamento (No 812/2013)
La evaluación de los resultados de este informe con respecto a la conformidad
con el Reglamento de la Comisión relacionados (No 812/2013 y 814/2019) es
sólo una parte de la evaluación de la conformidad para lograr la etiqueta ERP.
Consumo de electricidad Qelec, Eficiencia energética de calentamiento de agua
ηwh y agua mezclada a 40℃(V40)
k 0.23
smart 0
SCF 0
CC 2.5
Qcor -0.357 kWh
Qref 5.845
kWh
QH2O 6.234
kWh
Qref/QH2O 0.938 kWh
Qtest_elec 6.944 kWh
T3 75.3 ℃
T5 76.1 ℃
Mact 50.8 kg
Cact 50.8 L
Qelec 6.466 kWh
ηwh 37.0
AEC 1389 kWh
C
Tset 76.5 ℃
θ'p69.5 ℃
θc10.2
℃
θp69.4 ℃
V40exp 40.4 L
V40 80 L
Qque corresponde a la clase de eficiencia de calentamiento de agua “C”
Parámetro Valor Unidad
Parámetro Valor Unidad
Descripción
Descripción
Valor k
Conformidad con el control inteligente smart
Factor de control inteligente
Coeficiente de conversión
Factor de corrección ambiente
Energía de referencia
Contenido de energía útil
Ratio de corrección Energía Referencia/Util
Consumo diario de electricidad (medido)
Temperatura del agua al inicio del ciclo de medición de 24h
Temperatura del agua al final del ciclo de medición de 24h
Capacidad de Almacenamiento
Capacidad de Almacenamiento
Consumo diario de electricidad
Eficiencia Energética de Calentamiento de Agua
Consumo anual de electricidad
Clase de Eficiencia Energética
Temperatura del agua con grifos cerrados
Temperatura media del agua en la salida de agua caliente
Temperatura media del agua en la entrada de agua fria
Valor normalizado de la media de temperatura
Volumen de agua calentada al menos 40º C
Agua mixta a 40 °C

12
ηwh
El calentador de agua eléctrico EWH 80 VR1.5 de la compañía TEKA Industrial,
S.A. ha sido testado con el perfil de carga declarado “M”
El producto cumple y se corresponde con los requisitos de las normas del
Reglamento (No 814/2013) para calentadores eléctricos de agua de
almacenamiento y logró una eficiencia energética de calentamiento de agua
Qque corresponde a la clase de eficiencia de calentamiento de agua “D”
de acuerdo con el Anexo ⅡClases de eficiencia energética, artículo 1 del
Reglamento (No 812/2013)
La evaluación de los resultados de este informe con respecto a la conformidad
con el Reglamento de la Comisión relacionados (No 812/2013 y 814/2019) es
sólo una parte de la evaluación de la conformidad para lograr la etiqueta ERP.
ηwh=35%
k 0.23
smart 0
SCF 0
CC 2.5
Qcor -0.624 kWh
Qref 5.845 kWh
QH2O 6.182 kWh
Qref/QH2O 0.945
kWh
Qtest_elec 7.366 kWh
T3 75 ℃
T5 75.6 ℃
Mact 80.3 kg
Cact 80.3 L
Qelec
6.930 kWh
ηwh
35.0
AEC 1467 kWh
D
Tset 75 ℃
θ'p71 ℃
θc10.2 ℃
θp71 ℃
V40exp 68.8 L
V40 140 L
Consumo de electricidad Qelec, Eficiencia energética de calentamiento de agua
ηwh y agua mezclada a 40℃(V40)
Parámetro Valor Unidad
Parámetro Valor Unidad
Descripción
Descripción
Valor k
Conformidad con el control inteligente smart
Factor de control inteligente
Coeficiente de conversión
Factor de corrección ambiente
Energía de referencia
Contenido de energía útil
Ratio de corrección Energía Referencia/Util
Consumo diario de electricidad (medido)
Temperatura del agua al inicio del ciclo de medición de 24h
Temperatura del agua al final del ciclo de medición de 24h
Capacidad de Almacenamiento
Capacidad de Almacenamiento
Consumo diario de electricidad
Eficiencia Energética de Calentamiento de Agua
Consumo anual de electricidad
Clase de Eficiencia Energética
Temperatura del agua con grifos cerrados
Temperatura media del agua en la salida de agua caliente
Temperatura media del agua en la entrada de agua fria
Valor normalizado de la media de temperatura
Volumen de agua calentada al menos 40º C
Agua mixta a 40 °C

13
ηwh
El calentador de agua eléctrico EWH 100 VR1.5 de la compañía TEKA
Industrial, S.A. ha sido testado con el perfil de carga declarado “L”
El producto cumple y se corresponde con los requisitos de las normas del
Reglamento (No 814/2013) para calentadores eléctricos de agua de
almacenamiento y logró una eficiencia energética de calentamiento de agua
Qque corresponde a la clase de eficiencia de calentamiento de agua “D”
de acuerdo con el Anexo ⅡClases de eficiencia energética, artículo 1 del
Reglamento (No 812/2013)
La evaluación de los resultados de este informe con respecto a la conformidad
con el Reglamento de la Comisión relacionados (No 812/2013 y 814/2019) es
sólo una parte de la evaluación de la conformidad para lograr la etiqueta ERP.
ηwh=36%
Consumo de electricidad Qelec, Eficiencia energética de calentamiento de agua
ηwh y agua mezclada a 40℃(V40)
k 0.23
smart 0
SCF 0
CC 2.5
Q
cor
-0.861 kWh
Q
ref
11.655 kWh
Q
H2O
12.088 kWh
Q
ref/
Q
H2O
0.964
kWh
Q
test_elec
13.653 kWh
T3 74.4 ℃
T5 74.5 ℃
M
act
100.1
kg
C
act
100.1 L
Q
elec
13.153
kWh
η
wh
36.4
AEC 2813 kWh
D
T
set
75.1 ℃
θ'
p
69.5 ℃
θ
c
10.1 ℃
θ
p
69.5 ℃
V
40exp
82.1 L
V
40
163 L
Parámetro Valor Unidad
Parámetro Valor Unidad
Descripción
Descripción
Valor k
Conformidad con el control inteligente smart
Factor de control inteligente
Coeficiente de conversión
Factor de corrección ambiente
Energía de referencia
Contenido de energía útil
Ratio de corrección Energía Referencia/Util
Consumo diario de electricidad (medido)
Temperatura del agua al inicio del ciclo de medición de 24h
Temperatura del agua al final del ciclo de medición de 24h
Capacidad de Almacenamiento
Capacidad de Almacenamiento
Consumo diario de electricidad
Eficiencia Energética de Calentamiento de Agua
Consumo anual de electricidad
Clase de Eficiencia Energética
Temperatura del agua con grifos cerrados
Temperatura media del agua en la salida de agua caliente
Temperatura media del agua en la entrada de agua fria
Valor normalizado de la media de temperatura
Volumen de agua calentada al menos 40º C
Agua mixta a 40 °C

14
DESCRIPCION ANEXO I
(1) Nombre o marca comercial del proveedor.
(2) Identificación del modelo del proveedor.
(3) el perfil de carga declarada, expresada por la letra apropiada y el uso típico de
acuerdo con la Tabla 3 del Anexo VII.
(4) la clase de eficiencia energética del calentamiento de agua del modelo, determinada
de acuerdo con el punto 1 del anexo II.
(5) la eficiencia energética del calentamiento de agua de en%, redondeado al entero
más cercano.
(6) el consumo eléctrico anual en kWh en términos de energía final y / o el consumo de
combustible anual en GJ en términos de GCV, redondeado al número entero más
próximo y calculado de conformidad con el punto 4 del anexo VIII.
(7) los ajustes de temperatura del termostato del calentador de agua, de acuerdo como
se coloca en el mercado.
(8) el consumo diario de electricidad Q elec en kWh, redondeado a tres decimales.
(9) del perfil de carga declarada, expresada por la letra correspondiente de acuerdo con
la Tabla 1 del presente anexo.
(10) el agua mezclada a 40 ℃V40 en litros, redondeado al entero más cercano
(11) la temperatura máxima del termostato.
(12) el modo "fuera de la caja” es la condición de funcionamiento estándar, el fabricante
establece este modo a nivel de la fábrica, que se activa inmediatamente después de
la instalación del aparato, apto para el uso normal por el usuario final de acuerdo con
el patrón del agua para el que el producto ha sido diseñado y puesto en el mercado.
(13) el calentamiento de agua de la eficiencia energética en%, redondeado a un
decimal.
(14) Todas las precauciones específicas para su montaje, instalación y mantenimiento
se describen en las instrucciones de uso e instalación. Lea y siga las instrucciones
de uso e instalación.
(15) Todos los datos que se incluyen en la información del producto se determinaron
mediante la aplicación de las especificaciones de las directivas europeas
pertinentes. Las diferencias de información sobre los productos señalados pueden
ser causa de diferentes condiciones de ensayo. Sólo los datos que contiene esta
información de producto son válidos y están en vigor.
Descripcion Anexo I

Manual de Instruções
Termoacumulador elétrico
Por favor leia o manual antes de instalar e o equipamento
EWH 15 VR1.5
EWH 30 VR1.5
EWH 50 VR1.5
EWH 80 VR1.5
EWH 100 VR1.5

Advertência especial
Conteúdo
•
•
•
do produto
Não utilize tomadas móveis.
• Características do produto……………………………………………..………… (1)
• Especificações……………………………………………………....………… (2)
• Breve introdução da estrutura do produto………………………..………… (2)
• Métodos de instalação……………………………………………...………… (3)
• Utilização……………………………………………………………..………… (5)
• Precauções…………………………………………………………..………… (5)
• Manutenção………………………………………………...............………… (7)
• Falhas e solução.……………………………………………………………… (7)
• Esquema elétrico……………………………………………………………… (8)
O intervalo de regulação da temperatura é de 30 a 75ºC.
Funcionamento simples e fácil.
1.
2.
3.
4.
5.
6.
7.
8.
9.
1
Controlo completamente automático: adição automática de água fria,
aquecimento automático.
Proteção de segurança fiável: múltiplos dispositivos de segurança, como
proteção de temperatura extra, fuga de eletricidade, pressão hidráulica
muito alta, etc.
Depósito interior em esmalte de longa duração: fabricado com a técnica
avançada de esmalte do método eletrostático seco, à prova de
corrosão, resistente à incrustação e prevenção de fugas.
Tubagem de aquecimento projetada com baixa carga térmica: seguro e
fiável.
Provido de equipamentos duráveis resistentes à corrosão e incrusta-
ção.
Espuma integral de uretano: bom isolamento térmico, eficiência energética
e poupança de energia.
Controlador de temperatura: controlo preciso e fiável da tempera-
tura.
Agradecemos a seleção do nosso termoacumulador elétrico. Por favor leia
atentamente este manual antes de utilizar o equipamento e observe correta-
mente todos os métodos de instalação e uso para um excelente desempenho
do seu termoacumulador.
Antes de instalar este termoacumulador, verifique e confirme se o elétrodo
de terra está corretamente ligado à terra, sem eletricidade. Caso não
esteja, este equipamento não pode ser instalado nem utilizado.
A má instalação e a utilização incorreta deste termoacumulador podem
resultar em graves danos pessoais e materiais.

Especificações
Modelo Volume
(litros)
Potência
nominal
máxima
(W)
Tensão
(V)
Pressão
(MPa)
Temperatura
máxima da
água (ºC)
Classe de
isolamento
Grau de
proteção
15 1500 220 0.75 75 Tipo I IPX4
Breve introdução da estrutura do produto
Métodos de instalação
2
Nota: Para instalar este termoacumulador elétrico, Por favor utilize somente
os acessórios fornecidos. Este só pode ser colocado no suporte após confir-
mar que está firme e seguro. Caso contrário o termoacumulador pode cair
da parede, resultando em danos graves quer no equipamento quer em
pessoas.
On/Off (Opcional)
EWH15 VR1.5
30 1500 220-240 0.75 75 Tipo I IPX4
50 1500 220-240 0.75 75 Tipo I IPX4
80 1500 220-240 0.75 75 Tipo I IPX4
100 1500 220-240 0.75 75 Tipo I IPX4
EWH 15 VR1.5
EWH 30 VR1.5
EWH 50 VR1.5
EWH 80 VR1.5
EWH 100 VR1.5

3
Ao determinar a posição do orifício do parafuso, assegure-se que não há um
intervalo inferior a 0.2m no lado direito do termoacumulador, para facilitar a
sua manutenção caso seja necessário.
1.Instalação da máquina principal
Este termoacumulador elétrico de água deve ser instalado numa parede
sólida. Se a resistência da parede não suportar a carga igual a duas
vezes o peso total do termoacumulador cheio de água, é necessário
instalar o suporte especial.
1.1
1.2 Depois de selecionar a posição adequada, determine as posições dos
dois orifícios de instalação utilizados para os parafusos de expansão com
gancho (200mm). Realize dois orifícios com a profundidade correspon-
dente utilizando uma broca de acordo com o tamanho dos parafusos.
Insira os parafusos, coloque o gancho para cima, aperte as porcas para
fixar firmemente e pendure o termoacumulador (Fig.2).
(Fig.2)
Parafusos de expansao
(com gancho)
Modelo
100
100
100
100
100
86.5
86.5
141.5
141.5
141.5
384
594
567
796
961
330.5
568.5
524.5
746.5
911.5
198
198
198
198
198
104.5
141
141
141
141
115
257
176
297
447
340
340
450
450
450
360
360
470
470
470
A B C D E F G H I
EWH 15 VR1.5
EWH 30 VR1.5
EWH 50 VR1.5
EWH 80 VR1.5
EWH 100 VR1.5
