Telcoma Automations TAG SX Installer manual

TAG V.09 .2008
PISTONE ELETTROMECCANICO PER CANCELLI AD ANTE BATTENTI
MANUALE ISTRUZIONI E CATALOGO RICAMBI
IL PRESENTE LIBRETTO È DESTINATO AL PERSONALE TECNICO QUALIFICATO ALLE INSTALLAZIONI
PISTON ÉLECTROMÉCANIQUE POUR PORTAILS BATTANTS
NOTICE D’INSTRUCTION ET CATALOGUE PIECES DE RECHANGE
CETTE NOTICE S'ADRESSE À DES TECHNICIENS SPÈCIALISÈS DANS L'INSTALLATION
PISTÓN ELECTROMECÁNICO PARA CANCELAS DE HOJAS DE BATIENTE
MANUAL INSTRUCCIONES Y CATALOGO REPUESTOS
EL PRESENTE MANUAL ESTÁ DESTINADO AL PERSONAL TECNICO ESPECIALIZADO EN INSTALACIONES
ELECTROMECHANICAL PISTON FOR SWING GATES
INSTRUCTION HANDBOOK AND SPARE PARTS CATALOGUE
THIS HANDBOOK IS INTENDED FOR QUALIFIED TECHNICAL INSTALLERS
ELEKTROMECHANISCHER ANTRIEB FÜR DREHTORE
BEDIENUNGSANWEISUNGEN UND ERSATZTEILLISTE
DAS VORLIEGENDE HANDBUCH IST FÜR DAS MIT DER INSTALLATION BETRAUTE TECHNISCH
QUALIFIZIERTE FACHPERSONAL BESTIMMT
ELEKTROMECHANISCHE ZUIGER VOOR POORTEN MET DRAAIENDE VLEUGELS
GEBRUIKERSHANDLEIDING EN RESERVEONDERDELEN-CATALOGUS
DEZE HANDLEIDING IS BESTEMD VOOR VAKBEKWAME INSTALLATEURS
F
I
E
GB
D
NL
Telcoma srl - Via L. Manzoni, 11 - Z.I. Campidui - 31015 Conegliano - (TV) Italy
Tel. [phone] - Fax [phone] - Part. IVA 00809520265
http://www.telcoma.it E-mail: info@telcoma .it
ISTTAG

I F E
TAG è un pistone elettromeccanico irreversibile per
l'automazione di cancelli ad ante battenti, per uso
residenziale. È dotato di sensore encoder* e se
installato con una nostra centralina elettronica, dotata
a sua volta di ingressi per encoder, si possono
rilevare eventuali impatti senza dover aggiungere altri
tipi di sicurezze. Per una sicura e corretta
installazione, vi chiediamo quindi di leggere
attentamente le presenti istruzioni, prestando
particolare attenzione al capitolo “AVVERTENZE
IMPORTANTI SULL'INSTALLAZIONE” ed in seguito
conservarle per una futura consultazione.
* È un dispositivo che rileva in continuazione la
velocità di rotazione del motore
TAG est un piston électromécanique irréversible pour
l'automatisation de portails battants à usage
résidentiel. Il est muni de capteur encodeur* et s'il est
installé avec l'une de nos logiques électroniques de
commande, munie d'entrées pour encodeur, il est
possible d'avoir la détection des éventuels impacts
sans devoir ajouter d'autres types de sécurités. Pour
uneinstallation sûreet correcte,nousvousprionsdonc
de lire attentivement ces instructions en faisant
particulièrement attention au chapitre «
RECOMMANDATIONS IMPORTANTES POUR
L'INSTALLATION » et de les conserver pour toute
consultationfuture.
* Il s'agit d'un dispositif qui mesure continuellement la
vitesse derotationdumoteur
TAG es un pistón electromecánico irreversible para la
automatización de cancelas de hojas de batiente
para uso residencial. Incorpora un sensor encoder* y,
si se lo instala con una de nuestras centralitas
electrónicas equipada a su vez con entradas para
encoder, se pueden detectar posibles impactos sin
tener que incorporar otros tipos de dispositivos de
seguridad. Para poder levar a cabo una instalación
segura y correcta es necesario leer detenidamente
estas instrucciones, observando específicamente el
capítulo “ADVERTENCIAS IMPORTANTES SOBRE
LA INSTALACIÓN”; conserve estas instrucciones
para futuras consultaciones.
* Es un dispositivo que detecta continuamente la
velocidad de rotación del motor
INFORMAZIONI GENERALI INFORMATIONS GÉNÉRALES INFORMACIONES GENERALES
DATI TECNICI DONNÉES TECHNIQUES DATOS TÉCNICOS U.M. TAG
Alimentazione motore
Peso max cancello
Dimensioni max anta
Forza di spinta
Corrente max assorbita
Potenza max assorbita
Encoder
Corsa dello stelo
Velocità dello stelo
Tempo totale della corsa
Temp. di funzionamento
Grado di protezione
Lubrificante grasso
Intermittenza lavoro
Peso motore
Alimentation moteur
Poids max. portail
Dimensions max. vantail
Force de poussée
Courant max. absorbé
Puissance max. absorbée
Encodeur
Course de la tige du piston
Vitesse de la tige du piston
Durée totale de la course
Température de fonctionnement
Indice de protection
Lubrifiant graisse
Intermittence travail
Poids moteur
Alimentación del motor
Peso máx. de la cancela
Dimensiones máx. de la hoja
Fuerza de empuje
Corriente máx. absorbida
Potencia máx. absorbida
Encoder
Carrera del vástago
Velocidad del vástago
Tiempo total de la carrera
Temp. de funcionamiento
Grado de protección
Lubricante grasa
Intermitencia de funcionamiento
V
Peso del motor
Kg
m
N
A
VA
-
mm
m/min
Sec.
°C
IP
-
%
Kg
24Vdc
150
2
1500
3
70
YES
360
1.2
18
-20°+70°
44
TS10
50
4
TAG DX
TAG SX
Irreversibile con sblocco, per ante alla destra della via
d'uscita (vista da dentro).
Irreversibile con sblocco, per ante alla sinistra della
via d'uscita (vista da dentro).
TAG DX
TAG SX
Irréversible avec débrayage, pour vantaux à droite du
passage (vudel'intérieur).
Irréversible avec débrayage, pour vantaux à gauche
dupassage(vude l'intérieur).
TAG DX (DCHO)
Irreversible con desbloqueo, para hojas colocadas a
la derecha de la vía de salida (visto desdeadentro).
TAG SX (IZQ)
Irreversible con desbloqueo, para hojas colocadas a
la izquierda de la vía de salida (visto desdeadentro).
MODELLI E CARATTERISTICHE MODÈLES ET CARACTÉRISTIQUES MODELOS Y CARACTERÍSTICAS
TAG SX TAG DX
Lato sblocco
Côté débrayage
Lado desbloqueo
Fig. 1 /Abb. 1
2

GB D NL
TAG is an irreversible electromechanical piston for
the automation of swing gates in residential
applications. It is equipped with an encoder sensor*
and if installed with our electronic control unit, in turn
fitted with encoder inputs, enables the detection of
impact without the need to add further safety devices.
For safe and correct installation, carefully read these
instructions, paying special attention to the chapter
“IMPORTANT INSTALLATION WARNINGS” and
keep this document in a safe place for future
consultation.
* This device constantly reads the motor rotation
speed
TAG ist ein selbsthemmender elektromechanischer
Antrieb für die Automatisierung von Drehtoren im
Einsatz an Wohngebäuden. Er ist mit einem
Encodersensor* ausgestattet. Wird er zusammen mit
einer unserer elektronischen Steuerungen installiert,
die ihrerseits über Encodereingang verfügt, kann ein
eventueller Aufprall auf Hindernisse ohne Bedarf an
anderen Sicherheitsvorrichtungen erfasst werden. Für
eine sichere und korrekte Installation bitten wir Sie
daher, die vorliegenden Anweisungen und
insbesondere das Kapitel "WICHTIGE HINWEISE
ZUR INSTALLATION" aufmerksam zu lesen und
anschließend für ein zukünftiges Nachschlagen
aufzubewahren.
* Es handelt sich um eine Vorrichtung, die
kontinuierlich dieDrehzahldesAntriebs misst
TAG is een elektromechanische onomkeerbare zuiger
voor hetautomatiserenvanpoortenmetdraaivleugelsin
een woonomgeving. Deze is toegerust met een
encodersensor* en indien deze met een elektronische
besturingseenheid van ons is geïnstalleerd, die op haar
beurt met encoderingangen is toegerust, kunnen
eventuele botsingen worden geconstateerd zonder dat
het nodig is andere soorten veiligheidsinrichtingen te
gebruiken. Om een en ander veilig en correct te
installeren verzoeken wij u daarom deze aanwijzingen
aandachtigdoortelezenendaarbijspeciaalaandachtte
schenken aan het hoofdstuk "BELANGRIJKE
AANWIJZINGEN VOOR HET INSTALLEREN" en deze
daarna te bewaren zodat ze in de toekomst kunnen
wordengeraadpleegd.
* Dit is een inrichting die bij voortduring de
draaisnelheid van de motor meet.
GENERAL INFORMATION ALLGEMEINE AUSKÜNFTE ALGEMENE INFORMATIE
TECHNICAL DATA TECHNISCHE GEGEVENS
Motor power supply
Max. gate weight
Max. leaf dimensions
Thrust force
Max. absorbed current
Max. absorbed power
Encoder
Rod stroke
Rod speed
Total stroke time
Operating temperature
Protection rating
Grease lubricant
Work intermittence
Motor weight
Versorgung des Motors
Max. Torgewicht
Max. Torflügelgröße
Schubkraft
Max. Stromaufnahme
Max. Leistungsaufnahme
Encoder
Kolbenweg
Antriebsgeschwindigkeit
Torlaufzeit insgesamt
Betriebstemperatur
Schutzart
Schmiermittel
Betriebsintermittenz
Motorgewicht
Voedingsspanning motor
Maximumgewicht poort
Maximumafmetingen vleugel
Duwkracht
Maximaal opgenomen stroom
Maximaal opgenomen vermogen
Encoder
Slaglengte
Slagsnelheid
Totaaltijd van de slag
Bedrijfstemperatuur
Beschermingsklasse
Smeervet
Bedrijfscyclus
Motorgewicht
TAG DX
TAG SX
Irreversible with release, for leafs on the right of the
exit point (viewed from interior).
Irreversible with release, for leafs on the left of the exit
point (viewed from interior).
TAG DX
TAG SX
Selbsthemmend mit Entriegelung, für Torflügel rechts
vonderAusfahrt(von innengesehen).
Selbsthemmend mit Entriegelung, für Torflügel links
vonderAusfahrt(von innengesehen).
TAG DX
TAG SX
Onomkeerbaar met ontgrendeling, voor vleugels aan
de rechterzijde van de uitgang (van binnenuit gezien).
Onomkeerbaar met ontgrendeling, voor vleugels aan
de linkerzijde van de uitgang (van binnenuit gezien).
MODELS AND SPECIFICATIONS MODELLE UND MERKMALE MODELLEN EN KENMERKEN
TAG SX TAG DX
U.M. TAG
V
Kg
m
N
A
VA
-
mm
m/min
Sec.
°C
IP
-
%
Kg
24Vdc
150
2
1500
3
70
YES
360
1.2
18
-20°+70°
44
TS10
50
4
Release side
Fig. 1 /Abb. 1
Entriegelungseite
Ontgrendeling
TECHNICAL DATA
3

4
I F E
01. Coppia di fotocellule a colonnina in uscita
02. Battuta d'arresto anta in apertura
03. Pistone elettromeccanico TAG SX
04. Coppia di fotocellule in entrata
05. Radiocomando
06.Antenna
07. Lampeggiatore
08. Cartello di avvertenza
09. Battuta d'arresto ante in chiusura
10. Selettore
11. Interruttore differenziale
12. Interruttore generale
13. Linea d'alimentazione
14. Centralina elettronica di comando
15. Pistone elettromeccanico TAG DX
01.Paire dephotocellules surcolonneàlasortie
02.Butée d'arrêtvantailenouverture
03.PistonélectromécaniqueTAGSX
04.Paire dephotocellules à l'entrée
05.Radiocommande
06.Antenne
07.Clignotant
08.Panneaudesignalisation
09.Butée d'arrêtvantauxenfermeture
10.Sélecteur
11. Disjoncteurdifférentiel
12.Interrupteur général
13.Ligne d'alimentation
14.Logiqueélectroniquede commande
15.PistonélectromécaniqueTAGDX
01. Par de fotocélulas en columna de salida
02. Tope de parada de la hoja en la apertura
03. Pistón electromecánico TAG SX (IZQ)
04. Par de fotocélulas de entrada
05. Radiomando
06.Antena
07. Luz intermitente
08. Placa de advertencia
09. Tope de parada de la hoja en el cierre
10. Selector
11. Interruptor diferencial
12. Interruptor general
13. Línea de alimentación
14. Centralita electrónica de mando
15. Pistón electromecánico TAG DX (DCHO)
QUADRO D'INSIEME VUE D'ENSEMBLE DIBUJO DE CONJUNTO
Fig. 2 /Abb. 2
MISURE D'INGOMBRO (mm) DIMENSIONS D'ENCOMBREMENT
(MM)
MEDIDAS EXTERIORES MÁXIMAS
(mm)
Fig. 3 /Abb. 3

5
GB D NL
OVERALL DIMENSIONS (mm) GESAMTABMESSUNGEN (mm) BUITENMATEN (mm)
01. Pair of post-mounted photocells on exit
02. Leaf opening end stop
03. TAG SX electromechanical piston
04. Pair of photocells on entrance
05. Radio control
06.Aerial
07. Flashing light
08. Warningnotice
09. Leaf closing end stop
10. Selector
11. Differential switch
12. Main switch
13. Power line
14. Electronic control unit
15. TAG DX electromechanical piston
01.PaarFotozellenaufStandsäuleinAusfahrt
02.EndanschlagamsichöffnendenTorflügel
03.ElektromechanischerAntriebTAGSX
04.PaarFotozellenaufStandsäuleinEinfahrt
05.Funksteuerung
06.Antenne
07.Blinkleuchte
08.Warnschild
09.EndanschlagamsichschließendenTorflügel
10.Schlüsselschalter
11. Differentialschalter
12.Hauptschalter
13.Versorgungsleitung
14.ElektronischeSteuerung
15.ElektromechanischerAntriebTAGDX
01. Stel fotocellen op zuiltje voor het uitrijden
02. Poortstop geopende vleugel
03. Elektromechanische zuiger TAG SX
04. Stel fotocellen op zuiltje voor het inrijden
05. Radiografische bediening
06.Antenne
07. Knipperlicht
08. Waarschuwingsbord
09. Poortstop gesloten vleugel
10. Schakelaar
11.Aardlekschakelaar
12. Hoofdschakelaar
13. Leiding stroomvoorziening
14. Elektronische besturingseenheid
15. Elektromechanische zuiger TAG DX
OVERALL LAYOUT GESAMTANSICHT OVERZICHTSTEKENING
Fig. 2 /Abb. 2
Fig. 3 /Abb. 3

6
I F E
Prima di passare all'installazione si consiglia di
effettuarele seguenti verifiche e operazioni.
1. Che la struttura del cancello sia solida ed
appropriata, le cerniere siano efficienti
2. Che il movimento dell'anta, durante tutta la corsa,
avvenga senza punti d'attrito o vibrazioni.
3. Che il cancello sia ben bilanciato.
4. La corsa dell'anta deve essere limitata, sia in
apertura che in chiusura, da fermi meccanici
saldamente fissati al suolo.
Avant de passer à l'installation nous conseillons
d'effectuer les vérifications et opérations qui suivent.
Contrôler que
1. La structure du portail est solide et adaptée et que
les charnières fonctionnent ;
2. Le mouvement du vantail durant toute la course
ne présente aucun point de frottement ni de
vibration ;
3. Que le portail est bien équilibré ;
4. La course du vantail doit être limitée, aussi bien en
ouverture qu'en fermeture, par des butées
mécaniques solidement fixées au sol.
Antes de realizar la instalación se aconseja llevar a
cabo los siguientes controles y operaciones.
1. Controle que la estructura de la cancela sea
robusta y adecuada y que las bisagras sean
eficientes.
2. Controle que el movimiento de la hoja no tenga
puntos de fricción ni vibraciones durante toda su
carrera.
3. Controle que la cancela esté bien equilibrada.
4. La carrera de la hoja debe estar limitada, tanto en
la apertura como en el cierre, por topes
mecánicos fijados al suelo.
VERIFICHE PRELIMINARI CONTRÔLES PRÉLIMINAIRES CONTROLES PRELIMINARES
Per ottenere aperture di almeno 90°, la somma di a+b
(fig.4) non deve superare la misura della corsa dello
stelo.
Se si desidera ottenere un'apertura superiore ai 90°
la somma di a+b deve essere inferiore della misura
della corsa dello stelo. Ecco riportati alcuni esempi
d'installazione. Le misure indicate a tabella sono
solamente indicative.
Pour obtenir des ouvertures d'au moins 90°, la
somme de a+b (fig.4) ne doit pas dépasser la mesure
de la course de la tige du piston.
Si l'on souhaite obtenir une ouverture supérieure à
90°, la somme de a+b doit être inférieure à la mesure
de la course de la tige du piston. Nous donnons ci-
après quelques exemples d'installation. Les mesures
indiquées dans le tableau sont purement indicatives.
Para obtener aperturas de 90° como mínimo, la suma
de a+b (fig.4) no debe superar la medida de la carrera
del vástago.
Si se quiere obtener una apertura superior a 90°, la
suma de a+b debe ser inferior que la medida de la
carrera del vástago. A continuación se dan algunos
ejemplos de instalación. Las medidas indicadas en la
tabla son sólo indicativas.
INSTALLAZIONE INSTALLATION INSTALACIÓN
Fig. 4 /Abb. 4
ANGOLO DI APERTURA
ANGLE D'OUVERTURE
ÁNGULO DE APERTURA
A
B
C
90°
145
D
110
75
100°
150
870
120
75
870

7
GB D NL
Before proceeding with installation, the following
checks/procedures should be performed.
1. Ensure that the gate structure is solid, suited to
the installation and that the hinges are efficient
2. Ensure that leaf movement is not subject to
friction or vibrations throughout travel.
3. Ensure that the gate is correctly balanced.
4. Ensure that leaf travel is limited, on opening and
closing, by mechanical stops securely anchored
to the ground.
Bevor man zur Installation übergeht, sollten folgende
Überprüfungen undArbeiten ausgeführt werden:
1. Die Torstruktur muss solide sein und den
Anforderungen entsprechen, die Scharniere
müssen leistungsfähig sein.
2. Der Torflügel muss sich auf der gesamten
Lauflänge ohne Reibungspunkte oder
Vibrationenbewegen.
3. Das Tor muss im Gleichgewicht sein.
4. Der Torlauf muss sowohl in Öffnung als auch in
Schließung durch mechanische Endanschläge
begrenzt sein, die fest am Boden verankert sind.
Voordat u met het installeren begint is het raadzaam
onderstaande controles en handelingen te
verrichten:
1. De structuur van de poort moet stevig en
adequaat zijn en de scharnieren doelmatig
2. De beweging van de vleugel vindt over het gehele
traject zonder wrijvingen of trillingen plaats.
3. De poort is goed in balans.
4. Het traject van de vleugel wordt zowel in opening-
als sluitstand begrensd door mechanische stops
die stevig aan de bodem bevestigd zijn.
Fig. 4 /Abb. 4
PRELIMINARY CHECKS ÜBERPRÜFUNGEN UND CONTROLES VOORAF
OPENING ANGLE
ÖFFNUNGSWINKEL
OPENINGSHOEK
A
B
C
90°
145
D
110
75
100°
150
870
120
75
870
To obtain an opening of at least 90°, the sum of a+b
(fig.4) must not exceed the distance of the rodstroke.
To obtain an opening of over 90°, the sumof a+b must
be less than the distance of the rod stroke. Some
examples of installation are provided below.
Measurements specified in the table are guideline
only.
Um eine Öffnung von mindestens 90° zu erzielen,
darf die Summe aus a+b (Abb. 4) das Maß des
Kolbenwegs nicht übersteigen.Soll eine Öffnung von
mehr als 90° erzielt werden, muss die Summe aus
a+b kleiner als das Maß des Kolbenwegs sein. Im
Folgenden werden einige Installationsbeispiele
gegeben. Die Maßangaben in der Tabelle dienen
lediglich alsAnhaltspunkte.
Voor een openingshoek van tenminste 90° mag de
totaalwaarde van a+b (afb.4) de slaglengte van de
stang niet overschrijden.
Indien u een openingshoek van meer dan 90° wenst,
dient de totaalwaarde van a+b kleiner te zijn dan de
slaglengte van de stang. Hieronder vindt u enkele
voorbeelden van een installatie. De in de tabel
opgevoerde waarden geven slechts een aanwijzing.
INSTALLATION INSTALLATION INSTALLATIE

8
I F E
POSIZIONAMENTO POSITIONNEMENT COLOCACIÓN
Ruotare lo stelo del pistone Tag in senso antiorario, fino a
portarlo più o meno ad un centimetro dalla fine della
corsa. Montare la staffa anteriore e posteriore sul pistone
con gli appositi perni in dotazione.
Posizionarsi, , sullo spazio ritenuto
opportuno per il fissaggio del pistone all'anta e alla
colonna.
Pre-segnare la posizione dei fori e delle staffe sulla
colonna e sull'anta. Aprire l'anta e riportare lo stelo del
pistone in posizione arretrata, in modo da assicurarsi
che gli spazi e la corsa dello stelo siano sufficienti.
Se non si riuscisse ad ottenere la misura desiderata,
sulla staffa posteriore sono presenti altri fori per
permettere più tipi di applicazione.
ad anta chiusa
E' importante che il pistone sia posizionato
orizzontale.
Tourner la tige du piston Tag dans le sens inverse des
aiguilles d'une montre, jusqu'à ce qu'elle se trouve plus
ou moins à un centimètre de la fin de la course. Monter la
patte avant et arrière sur le piston avec lesaxes fournis.
Se positionner, , sur l'espace jugé
opportun pour la fixation du piston au vantail et à la
colonne.
Marquer la position des trous et des pattes sur la colonne
et sur le vantail. Ouvrir le vantail et reporter la tige du
piston en position reculée, de manière à s'assurer que
les espaces et la course de la tige du piston sont
suffisants.
Si l'on n'arrive pas à obtenir la mesure désirée, sur la
patte arrière sont présents d'autres trous pour permettre
avec le vantail fermé
Il est important que le piston soit positionné
àl'horizontale.
Gire el vástago del pistón Tag en el sentido antihorario
hasta colocarlo a un centímetro, más o menos, del final
de la carrera. Monte las grapas delantera y trasera en el
pistón utilizando los pernos suministrados.
, colóquese en el espacio que
considere oportuno para fijar el pistón a la hoja y a la
columna.
Marque la posición de los taladros y de las grapas en la
columna y en la hoja. Abra la hoja y coloque el vástago
del pistón en la posición de atrás, a fin de asegurarse
que los espacios y la carrera del vástago sean
suficientes.
Si no lograra obtener la medida deseada, en la grapa
trasera hay más agujeros que permiten otros tipos de
aplicación.
Con la hoja cerrada
Es importante que el pistón esté colocado
enposición horizontal.
FUNZIONAMENTO MANUALE FONCTIONNEMENT MANUEL FUNCIONAMIENTO MANUAL
Per sbloccare il pistone inserire la chiave in dotazione
nell'apposita sede e girare in senso antiorario sino ad
arrivare al punto di battuta, Fig. 5. All'interno del corpo
motore del pistoneTAG si trova un microswitch attivato o
disattivato dal perno di sblocco. Quando il TAG è in
posizione SBLOCCATO, il pistone è meccanicamente
libero ed elettronicamente disabilitato.Una volta
riportato il perno di sblocco in posizione originale
(ruotandolo in senso orario) fino al punto di battuta, il
TAG risulterà meccanicamente bloccato ed
elettricamente abilitato.
Pour débrayer le piston, introduire la clé fournie dans son
logement et la tourner dans le sens inverse des aiguilles
d'une montre jusqu'à la butée, Fig. 5. À l'intérieur du
corps moteur du piston TAG se trouve un micro-
interrupteur activé ou désactivé par le pivot de
débrayage. Quand le TAG est en position DÉBRAYÉ, le
piston est mécaniquement libre et électroniquement
désactivé. Une fois que le pivot de débrayage a été
reporté dans la position originale (en le tournant dans le
sens des aiguilles d'une montre) jusqu'au point de butée,
le TAG résultera mécaniquement bloqué et
électriquement activé.
Para desbloquear el pistón, introduzca la llave
suministrada en el espacio respectivo y gírela en el
sentido antihorario hasta llegar al punto de tope, Fig. 5.
Dentro del cuerpo del motor del pistón TAG hay un
microswitch que es activado o desactivado por el perno
de desbloqueo. Cuando el TAG está en la posición
DESBLOQUEADO, el pistón está mecánicamente libre
y electrónicamente deshabilitado. Colocando el perno
de desbloqueo en la posición original (girándolo en el
sentido horario) hasta el punto de tope, el TAG quedará
mecánicamente bloqueado y eléctricamente habilitado.
Fig. 5 /Abb. 5

9
GB D NL
POSITIONING ANBRINGUNG PLAATSING
Rotate the Tag piston rod anti-clockwise, until it is
positioned at approx. 1 centimetre from the end of its
stroke. Fit the front and rear brackets on the piston using
the pins supplied.
, locate the position in the space
deemed adequate for fixture of the piston to the leaf and
the column.
Mark the position of the holes for the brackets on the
column and the leaf. Open the leaf and return the piston
rod to the retracted position, ensuring that the spaces
and stroke of the rod are sufficient.
If the required position cannot be obtained, other holes
are available on the rear bracket to enable different
applications.
With the leaf closed
The piston MUST be positioned
HORIZONTALLY.
Den Kolben des Antriebs gegen den Uhrzeigersinn
drehen, bis er ungefähr einen Zentimeter vor dem Ende
des Torlaufs steht. Den vorderen und hinteren Bügel mit
HilfedermitgeliefertenBolzenaufdemAntriebanbringen.
die geeignete Position für
die Befestigung des Antriebs am Torflügel und der Säule
auswählen.
DieLagederBohrlöcherund BügelaufderSäule unddem
Torflügel markieren. Den Torflügel öffnen und den Kolben
des Antriebs wieder zurückschieben, um sicherzugehen,
dassRaumundLaufwegdesKolbensausreichen.
FallsdergewünschteAbstandnichterreichtwerdensollte,
stehen auf dem hinteren Bügel weitere Bohrungen zur
Verfügung,diemehrereArtenderAnwendungzulassen.
Bei geschlossenem Torflügel
Es ist wichtig, dass der Antrieb horizontal
ausgerichtetist.
Draai de stang van de zuiger Tag tegen de wijzers van de
klok in tot deze ongeveer op een centimeter van het
einde van de slag staat. Monteer de voor-en
achterbeugel met de speciale meegeleverde pennen op
de zuiger.
Ga op de plaats staan die u
geschikt lijkt om de zuiger op de vleugel en op de zuil te
bevestigen.
Teken de plaats van de boringen en beugels op de zuil en
vleugel af. Zet de vleugel open en breng de zuigerstang
naar achteren, zodat u er zeker van bent dat de ruimte en
de slaglengte van de stang voldoende zijn.
Indien u er niet in mocht slagen de gewenste waarde te
verkrijgen, zijn er op de achterbeugel meer openingen
zodat er meerdere soorten toepassingen mogelijk zijn.
bij gesloten vleugel
Het is van belang dat de zuiger volkomen
horizontaalstaat.
MANUAL OPERATION MANUELLER BETRIEB HANDBEDIENDE WERKING
To release the piston, insert the key supplied in the
relative slot and turn anti-clockwise until the end stop is
reached (Fig. 5. The TAG piston motor housing contains
a microswitch, enabled or disabled by the release pin.
When TAG is in the RELEASED position, the piston is
mechanically free and electronically disabled. Once the
release pin is returned to the original position (turning it
clockwise) through to the end stop, TAG will be
mechanically locked and electronically enabled.
Um den Antrieb zu entriegeln, den mitgelieferten
Schlüssel einstecken und bis zum Anschlag gegen den
Uhrzeigersinn drehen, Abb. 5. Im Motorkörper des
Antriebs Tag befindet sich ein Mikroschalter, der durch
einen Entriegelungszapfen ein- oder ausgeschaltet wird.
Wenn TAG auf der Position ENTRIEGELT steht, ist der
Antrieb mechanisch frei und elektronisch ausgeschaltet.
Sobald der Entriegelungszapfen wieder auf seiner
ursprünglichen Stellung steht (im Uhrzeigersinn bis zum
Anschlag drehen), ist TAG mechanisch verriegelt und
elektrisch freigegeben.
Voor het ontgrendelen van de zuiger steekt u de
meegeleverde sleutel in de daarvoor bestemde opening
en draait u hem tot hij niet verder kan, afb. 5. 5. In het
motorhuis van de zuiger TAG bevindt zich een
microschakelaar die door de ontgrendelpen geactiveerd
of gedeactiveerd wordt. Wanneer de TAG zich in
ONTGRENDELDE staat bevindt, is de zuiger
mechanisch vrij en elektronisch gedeactiveerd. Zodra de
ontgrendelpen weer op de oorspronkelijke stand staat
(door hem met de wijzers van de klok mee te draaien
totdat hij niet verder kan), zal de TAG mechanisch weer
vergrendeld en elektronisch geactiveerd zijn.
Fig. 5 /Abb. 5

10
I F E
Les modèles TAG sont munis d'encodeur. Pour
pouvoir utiliser l'encodeur il faut que le piston soit
installé avec une logique électronique dans laquelle
cettefonctionestprévue.
Note : le piston fonctionne correctement même avec
deslogiques nepossédantpas lafonctionencodeur.
D'après la norme EN 12445, chaque automatisme doit
surmonter les tests d'impact mesurés avec
l'instrument spécial. Effectuer par conséquent les tests
d'impact et modifier le couple du moteur en agissant
sur le trimmer de réglage présent sur la logique de
commande munie d'encodeur (voir les instructions de
la logique). Si cela ne suffit pas pour rentrer dans les
limites du graphique indiqué par les normes, nous
conseillons d'installer un profilé en caoutchouc souple
sur la tête du vantail du portail de manière à amortir
l'impact. Si le réglage du couple du moteur ou le
montage d'un profilé en caoutchouc ne suffisent pas
pour satisfaire les normes, il faut monter des dispositifs
alternatifs par exemple une barre palpeuse sur le bord
duvantail.
Los modelos TAG incorporan un encoder. Para poder
utilizar el encoder es necesario que el pistón sea
instalado con una centralita electrónica que tenga
prevista dicha función.
Nota: el pistón funciona correctamente incluso con
centralitas sin la función encoder.
Según la normativa EN 12445, todas las
automatizaciones deben superar los ensayos de
im p a c t o me d i d o s c o n el i n s t r u m e nto
correspondiente. Por consiguiente, lleve a cabo los
ensayos de impacto y modifique el par del motor
mediante el trimmer de regulación montado en la
centralita con encoder (véanse las instrucciones de la
centralita). Si esto no fuera suficiente como para
respetar los requisitos de las normativas, se aconseja
instalar un perfil de goma mórbida en el borde de la
hoja de cancela para aplacar el impacto. Si al regular
el par del motor y al montar el perfil de goma todavía
no se lograra satisfacer la normativa, es obligatorio
montar unos dispositivos alternativos, por ejemplo
una banda sensible sobre el borde de la hoja.
ENCODER ENCODEUR ENCODER
I modelli TAG sono provvisti di encoder. Per poter
utilizzare l'encoder occorre che il pistone venga
installato con una centralina elettronica dove sia
prevista questa funzione.
Nota: il pistone funziona correttamente anche con
centraline prive della funzione encoder.
Secondo la normativa EN 12445 ogni automazione
deve superare le prove d'impatto misurate con
l'apposito strumento. Eseguire quindi le prove di
impatto e variare la coppia del motore agendo sul
trimmer di regolazione presente sulla centralina
provvista di encoder (vedi istruzioni centralina). Se
questo non fosse sufficiente per rientrare nel grafico
indicato dalle normative consigliamo di installare un
profilo in gomma morbida intesta all'anta del cancello
in modo da attutire l'impatto. Se regolando la coppia
del motore e montando il profilo di gomma non si
riesce ancora a soddisfare la normativa è obbligatorio
montare dei dispositivi alternativi ad esempio una
costa sensibile sul bordo dell'anta.
Enlever le couvercle de protection, et effectuer les

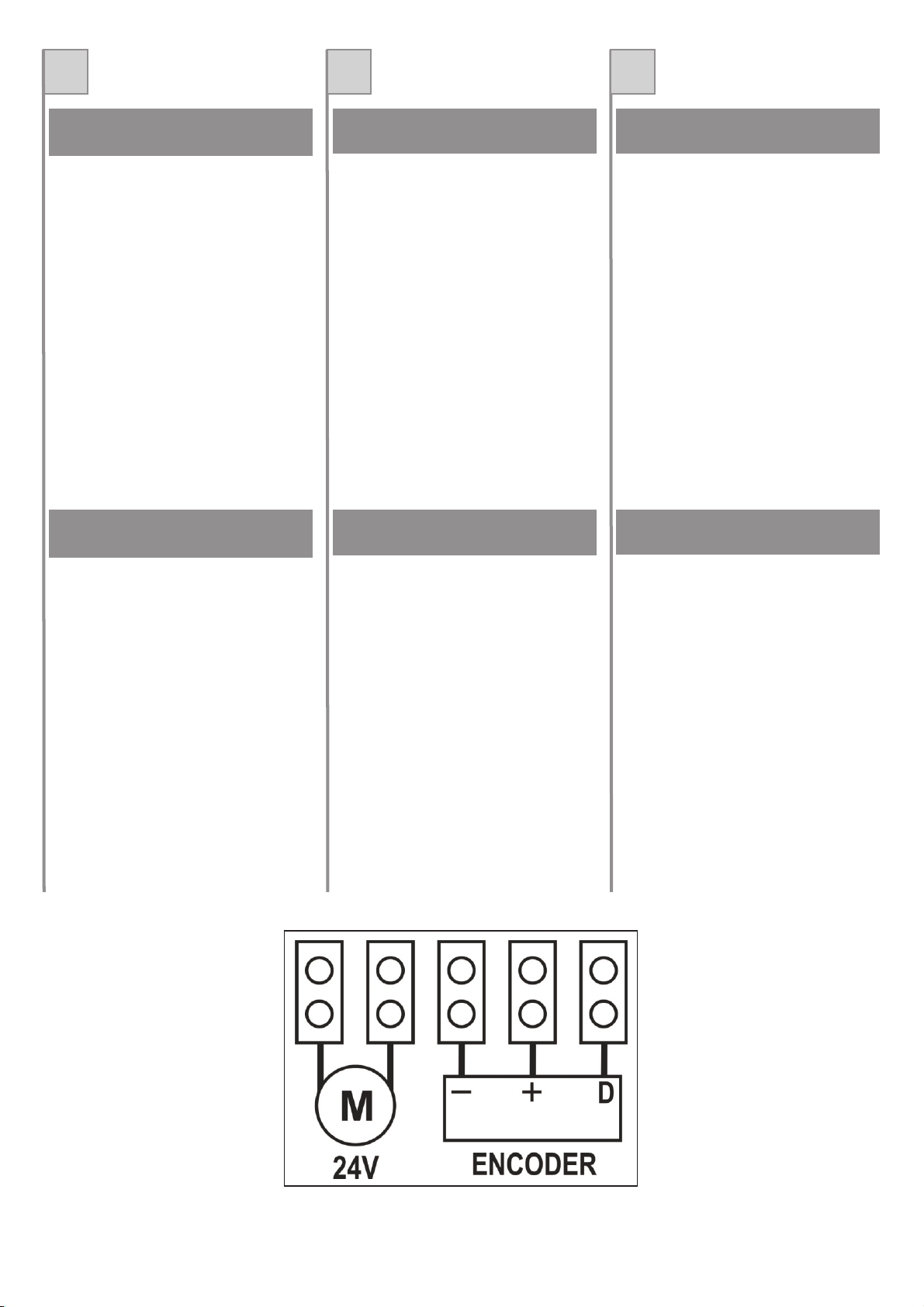

connexionsdeFig.6.
Connexions moteur (M) : Utiliser un câble ayant une
section d'au moins 2x2 mm² et effectuer la connexion
entre le bornier et la sortie moteur de la logique
électronique(M1).
Connexions encodeur (- + D) : utiliser un câble blindé
ayant une section d'au moins 3x0,25 mm² et
connecter:
borne (-) du TAG à la borne ENCODEUR - de la
logique (oùestconnecté M1).
borne (+) du TAG à la borne ENCODEUR + de la
logique (oùestconnecté M1).
borne (D) du TAG à la borne ENCODEUR D de la
logique (oùestconnecté M1).
Effectuer les connexions encodeur et moteur du
deuxièmepistonTAG dans lesbornesM2 de lalogique
decommande.
Quite la tapa de protección y realice las conexiones
indicadas en la Fig.6.
Conexiones del motor (M): utilice un cable de
2x2mm2 de sección como mínimo y conecte la
regleta a la salida del motor de la centralita
electrónica (M1).
Conexiones del encoder (- + D): utilice un cable
blindado de 3x0,25mm2 de sección como mínimo y
conecte:
borne (-) del TAG al borne ENCODER – de la
centralita (donde está conectado M1).
borne (+) del TAG al borne ENCODER + de la
centralita (donde está conectado M1).
borne (D) del TAG al borne ENCODER D de la
centralita (donde está conectado M1).
Realice las conexiones del encoder y del motor del
segundo pistón TAG a los bornes M2 de la centralita.
COLLEGAMENTI ELETTRICI ED
ENCODER
CONNEXIONS ÉLECTRIQUES ET
ENCODEUR
CONEXIONES ELÉCTRICAS Y
ENCODER
Togliere il coperchio di protezione, ed eseguire i
collegamenti di Fig.6.
Collegamenti motore (M): Usare un cavo di sezione
almeno 2x2mmq ed eseguire il collegamento tra la
morsettiera e l'uscita motore della centralina
elettronica (M1).
Collegamenti encoder (- + D): usare un cavo
schermato di sezione almeno 3x0.25mmq e
collegare:
morsetto (-) del TAG al morsetto ENCODER - della
centralina (dove è collegato M1).
morsetto (+) del TAG al morsetto ENCODER + della
centralina (dove è collegato M1).
morsetto (D) del TAG al morsetto ENCODER D della
centralina (dove è collegato M1).
Eseguire i collegamenti encoder e motore del
secondo pistone TAG nei morsetti M2 della
centralina.
Fig. 6 / Abb. 6

11
GB D NL
Die Modelle TAG sind mit Encoder ausgestattet. Damit
der Encoder benutzt werdenkann, muss zusammen mit
dem Antrieb eine elektronische Steuerung installiert
werden,diedieseFunktionvorsieht.
Anmerkung: Der Antrieb funktioniert auch mit
Steuerungen korrekt, die über keine Encoderfunktion
verfügen.
GemäßderNormEN12445mussdieAufprallkraftjedes
Automationssystems mit einem speziellen Instrument
geprüft werden. Daher die Aufprallprüfungen unter
Änderung des Motordrehmoments durchführen, dabei
den Trimmer an der mit Encoder versehenen Steuerung
betätigen(siehedieAnweisungenderSteuerung).Sollte
dies nicht ausreichen, um die Werte im Schaubild der
Vorschriften einzuhalten,kanneineweiche Gummileiste
am Kopf des Tors installiert werden, um den Aufprall
abzuschwächen. Wenn die Aufprallkraft auch nach der
Einstellung des Motordrehmoments und der Montage
der Gummileiste nicht den Vorschriften entspricht, ist es
Pflicht, alternative Vorrichtungen wie zum Beispiel eine
SchaltleisteanderTorflügelkantezuinstallieren.
DemodellenTAGzijnmeteenencodertoegerust.Omde
encoder te kunnen gebruiken dient de zuiger
geïnstalleerd te worden met een elektronische
besturingseenheiddievoordezefunctieistoegerust.
N.B.:dezuigerwerktookgoedmetbesturingseenheden
zonderencoderfunctie.
Volgens de norm EN 12445 dienen alle
automatiseringen de met een speciaal instrument
gemetenbotstestmetgoedgevolgtedoorstaan.Verricht
dus de botstests en wijzig het motorkoppel met behulp
van de trimmer op de besturingseenheid die met een
encoder is toegerust (zie de aanwijzingen voor
besturingseenheid). Mocht dit niet voldoende zijn om
binnen de grafiekwaarden van de norm te komen, dan
radenwiju aaneenzachterubberlijstaandekopvande
poort aan te brengen zodat de botsing minder hard
aankomt. Indien u na het motorkoppel te hebben
afgesteld en de rubber lijst te hebben aangebracht nog
niet erin mocht slagen aan de norm te voldoen, is het
verplicht alternatieve inrichtingen aan te brengen zoals
bijvoorbeeldeencontactlijstopderandvandevleugel.
ENCODER ENCODER ENCODER
The TAG models are equipped with an encoder. To
enable use of the encoder, the piston must be
installed with an electronic unit fitted with this
function.
Note: the piston also works correctly in combination
with control units without the encoder function.
According to the standard EN 12445 each automation
must pass the impact testsmeasured by means of the
specific instrument. Perform the impact tests and
adjust the motor torque levels by means of the
trimmer present on control units fitted with encoder
(see control unit instructions). If this is not sufficient to
remain with the values in the graph as specified by the
standards, a soft rubber profile should be installed at
the top of the gate to dampen impact. If power
adjustment and installation of the rubber profile still
does not enable compliance with standards,
alternative devices must be fitted, such as a sensitive
edge on the edge of the gate.
DenSchutzdeckelentfernenunddieAnschlüssewieauf
Abb.6ausführen.
Anschlüsse des Antriebs (M) Ein Kabel mit einem
Querschnitt von mindestens 2x2 mm2 verwenden und
den Anschluss zwischen Klemmleiste und
Motorausgang der elektronischen Steuerung (M1)
vornehmen.
Anschlüsse desEncoders (-+D): Eingeschirmtes Kabel
mit einem Querschnitt von mindestens 3x0,25 mm2
verwendenundfolgendeAnschlüssevornehmen:
Klemme (-) des TAG an der Klemme ENCODER – der
Steuerung(woM1angeschlossenist).
Klemme (+) des TAG an der Klemme ENCODER + der
Steuerung(woM1angeschlossenist).
Klemme(D)desTAG ander Klemme ENCODERD der
Steuerung(woM1angeschlossenist).
Die Anschlüsse für Encoder und Motor des zweiten
Antriebs TAG an den Klemmen M2 der Steuerung
vornehmen.
Verwijderdebeschermkapenverricht deaansluitingen
vanafb.6.
Aansluitingen motor (M): Gebruik een kabel met een
doorsnede van tenminste 2x2 mm2 en breng de
aansluiting tussen het klemmenbord en de
motoruitgang van de elektrische besturingseenheid
(M1)totstand
Aansluitingen encoder (- + D): gebruik een
afgeschermde kabel met een doorsnede van
tenminste3x0,25mm2enverbind:
klem (-) van de TAG met de klem ENCODER – van de
besturingseenheid(waaropM1isaangesloten).
klem (+)vandeTAG met deklemENCODER+ vande
besturingseenheid(waaropM1isaangesloten).
klem(D)vandeTAG metdeklemENCODERDvande
besturingseenheid(waaropM1isaangesloten).
Verricht de aansluitingen encoder en motor van de
tweede zuiger TAG in de klemmen M2 van de
besturingseenheid.
INBEDRIJFSTELLING
ELECTRICAL AND ENCODER
CONNECTIONS
ELEKTRISCHE ANSCHLÜSSE UND
ENCODER
ELEKTRISCHE AANSLUITINGEN
EN ENCODER
Remove the protection cover and make connections
as shown in Fig. 6.
Motor connections (M): Use a cable section of at least
2x2mm2 and make the connection between the
terminal board and motor output on the electronic
control unit (M1).
Encoder connections (- + D): use a shielded cable
with a section of at least 3x0.25mm2 and connect:
TAG terminal (-) to the ENCODER – terminal on the
control unit (where M1 is connected).
TAG terminal (+) to the ENCODER + terminal on the
control unit (where M1 is connected).
TAG terminal (D) to the ENCODER D terminal on the
control unit (where M1 is connected).
Make the encoder and motor connections of the
second TAG piston on terminals M2 of the control unit.
Fig. 6 / Abb. 6

12
I F E
Après avoir effectué l'installation et les connexions
électriques, procéder à l'essai de l'installation suivant
les indications reportées dans le guide technique de la
logique decommandeélectronique,c'est-à-dire :
-auto-apprentissagedelacourse duportail
-auto-apprentissagedesdifférentes télécommandes
- vérification du fonctionnement des différents
accessoires desécurité.
Después de haber efectuado la instalación y las
conexiones eléctricas, lleve a cabo el ensayo de la
instalación siguiendo las indicaciones mencionadas
en el manual de instrucciones de la centralita
electrónica:
- autoaprendizaje de la carrera de la cancela
- autoaprendizaje de todos los telemandos
- control del funcionamiento de todos los accesorios
de seguridad.
MESSA IN FUNZIONE MISE EN MARCHE PUESTA EN FUNCIONAMIENTO
Dopo aver eseguito l'installazione e i collegamenti
elettrici effettuare il collaudo dell'impianto seguendo
le indicazioni riportate nel manuale d'istruzione della
centralina elettronica:
- autoapprendimento della corsa del cancello
- autoapprendimento dei vari telecomandi
- verifica del funzionamento dei vari accessori di
sicurezza.
Le portail ne s'ouvre pas et ne se ferme pas, le moteur
électrique ne fonctionne pas, on n'entend aucun bruit
nivibration.
1. Vérifier que la logique de commande électronique
estrégulièrementalimentée.
2. Vérifierl'efficacitédesfusibles.
Le portail ne s'ouvre pas et ne se ferme pas, le moteur
électrique ne fonctionne pas, mais on se rend compte
quelalogiqueélectroniquefonctionnerégulièrement.
1. Vérifier que les pistons ne sont pas dans la position
de « débrayé ». Voir chapitre FONCTIONNEMENT
MANUEL
Durant les phases d'essai, le portail ne s'ouvre pas et
nese fermepascomplètement.
1. Vérifier que la tige du piston n'est pas en fin de
course. Contrôlerlesmesuresd'installation(fig.4).
2. Vérifier que le portail ne rencontre pas de points de
frottementdurantsacourse.
3. Vérifier que les procédures de programmation de
la logique électronique ont été effectuées
correctement et que la puissance a été
correctementréglée.
La cancela no se abre o no se cierra, el motor
eléctrico no funciona, no se advierte ningún ruido ni
vibración.
1. Controle que la centralita electrónica esté bien
alimentada.
2. Controle que los fusibles funcionen
correctamente.
La cancela no se abre o no se cierra, el motor
eléctrico no funciona, pero se advierte que la
centralita electrónica funciona regularmente.
1. Controle que los pistones no estén en la posición
de “desbloqueo”. Véase el capítulo
FUNCIONAMIENTOMANUAL
Durante las operaciones de ensayo, la cancela no se
abre o no se cierra completamente.
1. Controle que el vástago del pistón no esté en el fin
de carrera. Controle las medidas de instalación
(fig.4).
2. Controle que la cancela no tenga puntos de
fricción durante su carrera.
3. Controle que la programación de la centralita
electrónica sea correcta y que la potencia esté
Il cancello non apre o non chiude, il motore elettrico
bien regulada.
ANOMALIE E RIMEDI ANOMALIES ET REMÈDES PROBLEMAS Y SOLUCIONES
non funziona, non si avverte alcun rumore o
vibrazione.
1. Verificare che la centrale elettronica sia
regolarmente alimentata.
2. Verificare l'efficienza dei fusibili.
Il cancello non apre o non chiude, il motore elettrico
non funziona, ma si avverte che la centrale elettronica
funziona regolarmente.
1. Verificare che i pistoni non siano nella posizione di
“sbloccato”. Vedi capitolo FUNZIONAMENTO
MANUALE
Durante le fasi di collaudo il cancello non apre o
chiude completamente.
1. Verificare che lo stelo del pistone non sia a fine
corsa. Controllare le misure di installazione
(fig.4).
2. Verificare che il cancello non abbia punti di attrito
durante la sua corsa.
3. Verificare di aver eseguito correttamente le
procedure di programmazione della centrale
elettronica e di avere regolato correttamente le
potenza.

13
GB D NL
Nachdem die Installation und die elektrischen
Anschlüsse ausgeführt sind, muss die Anlage nach
den Anweisungen im Handbuch der elektronischen
Steuerunggeprüftwerden:
-SelbsterlernungdesTorlaufs
-SelbsterlernungderverschiedenenFernbedienungen
- B e t r i e b s t e s t d e r v e r s c h i e d e n e n
Sicherheitsvorrichtungen.
Na uitvoering van installatie en elektrische verbindingen
dientudeeindtestvandeinstallatieuittevoerenvolgens
de aanwijzingen uit de handleiding van de elektronische
besturingseenheid.
-zelfinstellingvanhettrajectvandepoort
-zelfinstellingvandeverschillendeafstandbedieningen
- controle van de werking van de verschillende
veiligheidsinrichtingen.
START-UP INBETRIEBNAHME INBEDRIJFSTELLING
After completing the installation and electrical
connections, test the system according to the
specifications in the instruction manual of the
electronic control unit.
- self-learning of gate travel
- self-learning of various remote controls
- operation testing of various safety accessories.
Das Tor öffnet und schließt sich nicht, der E-Motor
funktioniert nicht, und man bemerkt daher weder ein
GeräuschnochVibrationen.
1. Sicherstellen, dass die elektronische Steuerung
ordnungsgemäßgespeist ist.
2. Die Sicherungenüberprüfen.
Das Tor öffnet und schließt sich nicht, der E-Motor
funktioniert nicht, aber man bemerkt, dass die
Steuerungnormalarbeitet.
1. Sicherstellen, dass die Antriebe sich nicht in der
Position “verriegelt” befinden. Siehe Kapitel
MANUELLERBETRIEB
Während der Prüfphasen öffnet oder schließt sich das
Tornicht vollständig.
1. Sicherstellen, dass der Kolben des Antriebs nicht
am Endanschlag steht. Die Installationsmaße
überprüfen(Abb.4).
2. Sicherstellen, dass das Tor beim Lauf nicht auf
Reibungspunkte stößt.
3. Sicherstellen, dass alle Programmierungsschritte
der elektrischen Steuerung korrekt ausgeführt
wurdenunddieLeistung korrekteingestellt ist.
De poort gaat open noch dicht, de elektromotor werkt
niet, er is geen enkel geluid of trilling
1. Controleer of de elektronische besturingseenheid
naar behoren van stroom wordt voorzien.
2. Controleer of de zekeringen intact zijn.
De poort gaat open noch dicht, de elektromotor werkt
niet, maar de elektronische besturingseenheid werkt
naar behoren.
1. Ga na of de zuigers nog in “ontgrendelde” staat
zijn. Zie hoofdstuk HANDMATIGE WERKING
Tijdens de eindtest gaat de poort niet helemaal open
of dicht.
1. Ga na of de zuigerstang niet aan het slageinde is.
Controleer de installatiewaarden (afb. 4).
2. Ga na of de poort op zijn traject geen wrijving
ondervindt.
3. Controleer of u de programmeerprocedures van
de elektronische besturingseenheid juist hebt
uitgevoerd en het vermogen correct hebt
The gate does not open or close, the electric motor
afgesteld.
TROUBLESHOOTING STÖRUNGEN UND ABHILFEN STORINGEN EN OPLOSSINGEN
does not work, no noise or vibrations are detected.
1. Ensure that the electronic control unit is powered
correctly.
2. Ensurethat fuses are efficient.
The gate does not open or close, the electric motor
does not work, but the electronic control unit works
correctly.
1. Ensure that the pistons are not in the “released”
position. See chapter MANUALOPERATION
During the test phases, the gate does not open or
close completely.
1. Ensurethat the piston is not at the end of its stroke.
Check the installation measurements (fig.4).
2. Ensure that the gate is not subject to friction
throughout travel.
3. Ensure that the electronic control unit has been
programmed correctly and that power is set
correctly.

14
I F E
E' importante per la sicurezza delle persone
leggereattentamentequeste istruzioni.
1. L'installazione dell'automazione deve essere
eseguita a regola d'arte da personale qualificato
avente i requisiti di legge e fatta in conformità della
direttiva macchine 98/37/CE e alle normative
EN13241-1,EN12453eEN12445.
2. Verificarelasoliditàdellestruttureesistenti(colonne,
cerniere, ante) in relazione alle forze sviluppate dal
motore.
3. Verificare che vi siano dei fermi meccanici di
adeguata robustezza a fine apertura e fine chiusura
delleante.
4. Verificare lo stato di eventuali cavi già presenti
nell'impianto.
5. Fare un'analisi dei rischi dell'automazione e di
conseguenza adottare le sicurezze e le
segnalazioninecessarie.
6. Installare i comandi (ad esempio il selettore a
chiave) in modo che l'utilizzatore non si trovi in una
zonapericolosa.
7. Terminata l'installazione provare più volte i
dispositivi di sicurezza, segnalazione e di sblocco
dell'automazione.
8. Applicare sull'automazione l'etichetta o la targhetta
CE contenenti le informazioni di pericolo e i dati di
identificazione.
9. Consegnare all'utilizzatore finale le istruzioni d'uso,
le avvertenze per la sicurezza e la dichiarazione CE
diconformità.
10. Accertarsi che l'utilizzatore abbia compreso il
corretto funzionamento automatico, manuale e di
emergenzadell'automazione.
11. Informarel'utilizzatoreperiscritto(ad esempionelle
istruzionid'uso):
a. dell'eventuale presenza di rischi residui non protetti
edell'usoimproprioprevedibile.
b. Discollegarel'alimentazionequando vieneeseguita
la pulizia nell'area dell'automazione o viene fatta
piccolamanutenzione(es:ridipingere).
c. Di controllare frequentemente che non vi siano
dannivisibiliall'automazione enel caso vene siano,
avvertireimmediatamentel'installatore
d. Dinonpermettereaibambinidigiocareconicontrolli
dell'automazione.
e. Di tenere i telecomandi fuori dalla portata dei
bambini.
12.Predisporreun pianodimanutenzionedell'impianto
(almeno ogni 6 mesi per le sicurezze) riportando su
diunappositoregistrogliinterventieseguiti.
Il est important, pour la sécurité des personnes, de
lire attentivementcesconsignes.
1. L'installation de l'automation doit être effectuée
dans les règles de l'art par du personnel spécialisé,
conformément aux dispositions légales, à la
directive machine 98/37/CE et aux normes EN
12453et EN12445.
2. S'assurer que les structures existantes (colonnes,
charnières, vantaux) soient suffisamment solides
pour résister auxforces développéesparlemoteur.
3. S'assurer que les arrêts mécaniques en fin
d'ouverture et en fin de fermeture des vantaux
soientsuffisamment robustes.
4. Vérifier l'état des câbles qui se trouvent
éventuellement déjàdansl'installation
5. Faire une analyse des risques de l'automation et
adopter, en fonction de celle-ci, les dispositifs de
sécuritéet designalisation nécessaires.
6. Installer les commandes (par exemple le sélecteur
à clé) de manière à ce que l'utilisateur ne se trouve
pasdans unezonedangereuse.
7. Une fois l'installation terminée, tester plusieurs fois
les dispositifs de sécurité, de signalisation et de
déverrouillage del'automation.
8. Appliquer sur l'automation l'étiquette ou la plaque
CE où sont indiqués les dangers présentés par
l'automation ainsi que les données d'identification
dela machine.
9. Remettre à l'utilisateur final le mode d'emploi, les
avertissements concernant la sécurité et la
déclaration CEdeconformité.
10. S'assurer que l'utilisateur a bien compris le
fonctionnement automatique, manuel et d'urgence
del'automation.
11. Informer l'utilisateur par écrit (par exemple dans le
mode d'emploi):
a. de la présence éventuelle de risques résiduels non
protégéset del'usageimpropreprévisible.
b. De la nécessité de couper l'alimentation quand le
nettoyage de la zone de l'automatisme a lieu ou en
cas de petites interventions de maintenance (ex.
repeindre).
c. De la nécessité de contrôler fréquemment
l'absence de dommages visibles à l'automatisme et
s'il y ena, avertir immédiatementl'installateur.
d. Ne pas autoriser les enfants à jouer avec les
commandesde l'automatisme;
e. Tenirlesémetteurshorsde portéedesenfants.
12. Etablir un plan de maintenance de l'installation (au
moins tous les 6 mois pour les dispositifs de
sécurité) en inscrivant sur un registre prévu à cet
effetles interventionseffectuées.
Para la seguridad de las personas es importante
leerdetenidamenteestasinstrucciones.
1. La instalación del automatismo debe ser realizada
según los cánones, por personal cualificado que
reúna los requisitos establecidos por la ley y de
conformidad con la Directiva sobre máquinas
98/37/CEyconlasnormasEN12453yEN12445.
2. Compruebe la solidez de las estructuras existentes
(columnas, bisagras, hojas) en relación con las
fuerzasdesarrolladasporelmotor.
3. Controle que haya retenes mecánicos de solidez
adecuadaenlospuntosdefindeaperturaydefinde
cierredelashojas.
4. Controle el estado de los cables ya existentes en la
instalación,ensucaso.
5. Haga un análisis de los riesgos del automatismo y
adopte los dispositivos de seguridad y las
señalizacionesnecesariasenconsecuencia.
6. Instalelosmandos(porejemplo,el selectordellave)
de manera que el usuario no se encuentre en una
zonapeligrosa.
7. Terminada la instalación, pruebe varias veces los
dispositivos de seguridad, señalización y
desbloqueodelautomatismo.
8. Aplique en el automatismo una etiqueta o una placa
CE que contenga las informaciones de peligro y los
datosdeidentificación.
9. Entregue al usuario final las instrucciones para el
uso, las advertencias para la seguridad y la
declaraciónCEdeconformidad.
10. Asegúrese de que el usuario haya comprendido el
correcto funcionamiento automático, manual y de
emergenciadelautomatismo.
11. Informe al usuario por escrito (por ejemplo en las
instruccionesdeuso):
a. sobre la presencia de riesgos residuales no
protegidosysobreelusoinadecuadoprevisible.
b. que debe desconectar la alimentación cuando hace
lalimpiezaen lazonadela automatizacióno sihace
unpequeñomantenimiento(ej.:pintar).
c. que debecontrolara menudoquela automatización
no presente daños visibles y, en el caso de que los
haya,deberáadvertirdeinmediatoalinstalador
d. Quenopermitaalosniñosjugarconloscontrolesde
laautomatización.
e. Que mantenga lostelemandos fuera del alcance de
losniños.
12. Predisponga un programa de mantenimiento de la
instalación (al menos cada 6 meses para los
dispositivos deseguridad), anotando enun registro
expresamente dedicado las intervenciones
realizadas.
ATTENZIONE PERICOLO!
ISTRUZIONI IMPORTANTI DI
SICUREZZA.
ATTENTION : DANGER !
CONSIGNES DE SÉCURITÉ
IMPORTANTES
¡ATENCIÓN PELIGRO!
INSTRUCCIONES IMPORTANTES
DE SEGURIDAD.
SMALTIMENTO ELIMINATION ELIMINACION
Questo prodotto è formato da vari componenti che
potrebbero a loro volta contenere sostanze inquinanti. Non
disperdere nell'ambiente!
Informarsi sul sistema di riciclaggio o smaltimento del
prodotto attenendosi alle norme di legge vigenti a livello
locale.
Ce produit est constitué de divers composantsqui pourraient à
leur tour contenir des substances polluantes. Ne pas laisser ce
produit gagnerl'environnement.
S'informer sur le système de recyclage ou d'élimination du
produit conformément aux dispositions légales en vigueur à un
niveaulocal.
Este producto está constituido por varios componentes que
podrían, a su vez, contener sustancias contaminantes. ¡No
los vierta en el medio ambiente!
Infórmese sobre el sistema de reciclaje o eliminación del
producto con arreglo a las leyes vigentes en ámbito local.

15
GB D NL
For safety reasons, it is essential that all persons
readtheseinstructions carefully.
1. Only qualified personnel having the legal
requirements must install the automation
according to the principles of good workmanship
and in conformity with the machinery directive
98/37/CE and standards EN 12453 and EN 12445.
2. Check that the existing structures (posts, hinges,
leaves) are stable in relation to the forces
developed by the motor.
3. Check that suitably robust limit stops have been
installed for end of gate opening and closing.
4. Check the state of the cables that are already
present in the system.
5. Analyse the hazards connected with the
automation system and adopt the necessary
safety and signalling devices accordingly.
6. Install the commands (e.g. the key selector) so that
the user is not placed in a hazardous area when
using them.
7. Upon completion of the installation, test the safety,
signalling and release devices of the automation
system several times.
8. Apply the CE label or plate with information
regarding the hazards and identification data on
the automation.
9. Give the end user the instructions for use, the
safety recommendations and the CE declaration
of conformity.
10. Ensure that the user has understood the correct
automatic, manual and emergency operation of
the automation system.
11. Inform the user in writing (in the use instructions
for example):
a. Of possible non secluded residual risks and of
foreseeable improper use.
b. To disconnect the power supply when cleaning the
area that is automated or when performing small
maintenance operations (e.g.: repainting).
c. To frequently control that no visible damage has
occurred to the automation, and to inform the
installer immediately if damage is noticed.
d. Never allow children to play with automation
controls.
e. Keepremote controls out of the reach of children.
12. Prepare a maintenance schedule for the
automation installation (at least once every 6
months for the safety devices), recording the work
carried out in a special book.
Es ist wichtig für die Sicherheit der Personen,
dieseAnweisungen aufmerksam zu lesen.
1. Die Installation der Automatisierung muss in
Übereinstimmung mit der Maschinenrichtlinie
98/37/EUunddenBestimmungenEN 12453undEN
12445, fachgerecht und von qualifiziertem Personal,
das die gesetzlichen Anforderungen erfüllt,
vorgenommenwerden.
2. Die Stabilität der vorhandenen Strukturen (Säulen,
Scharniere, Flügel) im Hinblick auf die vom Motor
entwickeltenKräfteüberprüfen.
3. Sicherstellen, dass am Öffnungsanschlag und am
Schließanschlag der Torflügel ausreichend robuste
mechanischeFeststellvorrichtungenvorhandensind.
4. Den Zustand eventueller, bereits in der Anlage
vorhandenerKabelüberprüfen.
5. Die Risiken, die durch dieAutomatisierung entstehen
können, abwägen und dementsprechende
Sicherheitsvorkehrungen treffen, sowie die
erforderlichenWarnhinweiseanbringen.
6. Die Steuerungen (z.B. Schlüsselschalter) so
installieren, dass sich der Benutzer nicht in einem
Gefahrenbereichaufhaltenmuss.
7. Nach abgeschlossener Installation mehrmals die
Sicherheits-,Anzeige-undEntsperrvorrichtungender
Automatisierungerproben.
8. AufderAutomatisierungdieEU-EtiketteoderdasEU-
Schildanbringen,aufdemdieGefahrenhinweiseund
dieKenndatenaufgeführtsind.
9. Dem Endkunden die Bedienungsanweisung, die
S i c h e r h e i t s h i n w e i s e u n d d i e E U -
Konformitätserklärungaushändigen.
10. Sicherstellen, dass der Bediener die korrekte
automatische und manuelle Funktionsweise sowie
denNotbetriebderAutomatisierungverstandenhat.
11. Den Benutzer schriftlich (z.B. in den
Bedienungsanleitungen)überfolgendesinformieren:
a. eventuelles Vorhandensein nicht geschützter
Restrisiken; vorhersehbarer unsachgemäßer
Gebrauch
b. Vorschrift, die Stromversorgung abzutrennen, wenn
im Bereich der Automatisierung gereinigt wird oder
kleine Instandhaltungen ausgeführt werden (wie z.B.
neuerAnstrich)
c. dass er die Automatisierung häufig auf sichtbare
Schäden zu überprüfen und ggf. unverzüglich den
Installateurzubenachrichtigenhat
d. Kinder nicht mit den Steuervorrichtungen des
Automationssystemsspielenlassen.
e. Die Fernbedienungen für Kinder unzugänglich
aufbewahren.
12. Einen Wartungsplan für die Anlage vorbereiten (die
Sicherheitsvorrichtung müssen mindestens alle 6
Monate gewartet werden) und die ausgeführten
Wartungseingriffe in einem entsprechenden
Verzeichnisanmerken.
Voor de veiligheid van de betrokken personen is het
belangrijk deze voorschriften aandachtig door te
lezen.
1. De installatie van de automatisering moet op
deugdelijkewijzeuitgevoerdwordendoorvakmensen
die aan de wettelijke eisen voldoen en moet in
overeenstemming zijn met de Machinerichtlijn
98/37/EGendenormenEN12453enEN12445.
2. Er moet gecontroleerd worden of de bestaande
constructie-elementen (zuilen, scharnieren, vleugels)
stevig zijn met het oog opde krachtdie door de motor
ontwikkeldwordt.
3. Er moet gecontroleerd wordenof er aan het einde van
de opening en aan het einde van de sluiting van de
vleugels mechanische stops zijn die stevig genoeg
zijn.
4. Controleer de staat van de kabels die eventueel reeds
indeinstallatieaanwezigzijn.
5. Er moet een risicoanalyse van de automatisering
gemaakt worden en op basis daarvan moeten de
nodige veiligheids- en waarschuwingssystemen
toegepastworden.
6. De bedieningselementen (bijv. de sleutelschakelaar)
moeten zodanig geïnstalleerd worden dat de
gebruikerzichnietopgevaarlijkeplaatsenbevindt.
7. Na afloop van de installatie moeten de veiligheids-,
waarschuwings- en ontgrendelsystemen van de
automatiseringdiversekerengetestworden.
8. Op de automatisering moet het CE-etiket of het CE-
plaatje met informatie over de gevaren en de
typegegevensaangebrachtworden.
9. De gebruiksaanwijzing, de veiligheidsvoorschriften en
de EG-verklaring van overeenstemming moeten aan
deeindgebruikergegevenworden.
10. Er moet nagegaan worden of de gebruiker de juiste
automatische, handbediende en noodwerking van de
automatiseringbegrepenheeft.
11. Informeer de gebruiker schriftelijk (bijvoorbeeld in de
aanwijzingen voor gebruik) ten aanzien van het
volgende:
a. eventueel nog aanwezige niet-beveiligde restrisico's
envoorspelbaaroneigenlijkgebruik.
b. de stroomtoevoer los te koppelen wanneer er
schoonmaakwerkzaamheden in de zone rondom de
automatisering worden verricht of klein onderhoud
(bijvoorbeeld:schilderwerk).
c. dikwijls te controleren dat er geen zichtbare schade
aan de automatisering is, en indien die er is,
onmiddellijkdeinstallateurtewaarschuwen
d. Laat kinderen niet spelen met de bediening van het
automatischesysteem.
e. Houd de afstandbedieningen buiten bereik van
kinderen.
12. Er moet een onderhoudsplan van de installatie
opgesteld worden (minimaal om de 6 maanden voor
de beveiligingen) waarbij de uitgevoerde
werkzaamheden in een speciaal register genoteerd
moetenworden.
CAUTION! DANGER!
IMPORTANT SAFETY
WARNINGS
VORSICHT GEFAHR!
WICHTIGE
SICHERHEITSHINWEISE
LET OP GEVAAR!
BELANGRIJKE
VEILIGHEIDSVOORSCHRIFTEN.
DISPOSAL ENTSORGUNG VERWIJDERING
This product is made up of various components that could
contain pollutants. Dispose of properly!
Make enquiries concerning the recycling or disposal of the
product, complying with the local laws in force.
Dieses Produkt besteht aus verschiedenen Bauteilen, die
ihrerseits die Umwelt verschmutzende Stoffe enthalten
können. Sachgerecht entsorgen!
Informieren Sie sich, nach welchem Recycling- oder
Entsorgungssystem das Produkt entsprechend der örtlich
geltenden Bestimmungen zuentsorgen ist.
Dit product bestaat uit diverse onderdelen die ook weer
verontreinigende stoffen kunnen bevatten. Het product mag
niet zomaar weggegooid worden!
Informeer over de wijze van hergebruik of verwijdering van
het product en neem daarbij de wettelijke voorschriften die
ter plaatse gelden in acht.

16
TAG

NOTE

NOTE

AUTOMATISMI PROFESSIONALI PER CANCELLI E GARAGE
PROFESSIONAL GARAGE DOOR AND GATE OPERATORS
DICHIARAZIONE CE
Il fabbricante:
Telcoma srl
Via L. Manzoni, 11 31015 - Z.I. Campidui - Conegliano (TV) - ITALY
DICHIARA che il prodotto
è conforme alle condizioni delle seguenti direttive CEE:
e che:
sono state applicate le seguenti (parti/clausole) di norme armonizzate:
e per le sole parti applicabili le norme
(Direttiva 98/37 CEE Allegato II, Parte B)
Il prodotto è costruito per essere incorporati in una macchina o per
essere assemblati con altri macchinari per costruire una macchina
considerata dalla Direttiva 98/37 CEE
E inoltre dichiara che non è consentito mettere in servizio il prodotto
fino a che la macchina in cui saranno incorporati o di cui diverranno
componenti sia stata identificata e ne sia stata dichiarata la conformità
alle condizioni della Direttiva 98/87 CEE e alla legislazione nazionale
che lo traspone, vale a dire fino a che il prodotto di cui alla presente
dichiarazione non formi un complesso unico con la macchina finale.
MOTORIDUTTORE
Conegliano, lì 03/06/2006
Serie “TAG”
Direttive 73/23 CEE Direttiva 93/68 CEE
Bassa Tensione
Direttiva 89/336 CEE Direttiva 92/31 CEE
Direttiva 92/31 CEE compatibilità Elettromagnetica
EN60335-1, EN 60204-1, EN 61000-6-3, EN61000-6-1
DECLARATION CE
The manufacturer:
EN12445 e EN12453
DICHIARAZIONE DEL FABBRICANTE
Telcoma srl
Via L. Manzoni, 11 31015 - Z.I. Campidui - Conegliano (TV) - ITALY
DECLARES that the products
are however conforming to the only applicable parts of this directive;
The following parts/clauses of the harmonised regulations have been
applied:
and for the only applicable parts the norms
(Directive 98/37/EEC, Attachment II, Part B)
Have been constructed to be incorporated in a machine or to be
assembled with other machinery to construct a machine as set out in
Directive 98/37/EEC
The manufacturer furthermore declares that it is not permitted to
operate the products until the machine in which they will be
incorporated or of which they will become components has been
identified and its conformity with the provisions set out in Directive
98/37/EEC and the national legislation has been declared, i.e. until the
products as set forth in this declaration form a single unit with the final
machine.
GEAR MOTOR DRIVE UNIT
Conegliano, lì 03/06/2006
“TAG”
Directive 73/23/EEC, Directive 93/68/EEC
Low Voltage
Directive 89/336/EEC, Directive 92/31/EEC
Directive 92/31/EEC Electromagnetic Compatibility
EN60335-1, EN60204-1, EN 61000-6-3, EN61000-6-1
EN12445 e EN12453
DECLARATION BY THE MANUFACTURER
Legale rappresentante
Augusto Silvio Brunello Legal representative
Augusto Silvio Brunello
19

http://www.telcoma.it E-mail: [email protected]
CERTIFICATO DI GARANZIA
I F E
La presente garanzia copre gli eventuali guasti e/o anomalie
dovuti a difetti e/o vizi di fabbricazione. La garanzia decade
automaticamente in caso di manomissione o errato utilizzo
del prodotto.
Durante il periodo di garanzia la ditta Telcoma srl si impegna
a riparare e/o sostituire le parti difettate e non manomesse.
Restano a intero ed esclusivo carico del cliente il diritto di
chiamata, nonché le spese di rimozione, imballo e trasporto
del prodotto per la riparazione e sostituzione.
La présente garantie couvre les pannes et/ou les anomalies
éventuelles dues à des défauts et/ou vices de fabrication. La
garantie cesse automatiquement en cas de modification ou
d'utilisation incorrecte du produit. Durant la période de
garantie, la société Telcoma srl s'engage à réparer et/ou à
remplacer les parties défectueuses et non modifiées. Le
forfait déplacement, ainsi que les frais de retrait,
d'emballage et de transport du produit pour la réparation ou
le remplacement restent entièrement et exclusivement à la
charge du client.
La presente garantía cubre las averías o anomalías
provocadas por defectos o vicios de fabricación. La garantía
pierde automáticamente validez en el caso de
modificaciones o uso incorrecto del producto. Durante el
período de garantía, Telcoma S.r.l. se obliga a reparar y/o
sustituir las piezas defectuosas y que no hayan sido
modificadas. Quedan a cargo del cliente el derecho de
llamada y los gastos de desmontaje, embalaje y transporte
del producto para su reparación y sustitución.
GARANZIA GARANTIE GARANTIA
GB D NL
This warranty covers any faults and/or malfunctions caused
by manufacturing faults and/or defects. The warranty is
automatically annulled in the event of tampering with or
incorrect use of the product. During the period of warranty,
the company Telcoma srl undertakes to repair and/or
replace defective parts provided that these have not been
tampered with. The expenses for calls, removal, packaging
and transport of the product for repairs and replacement
remain the responsibility of the client.
Die vorliegende Garantie gilt für eventuelle Defekte
und/oder Störungen aufgrund von Fabrikationsfehlern
und/oder –mängeln. Die Garantie verfällt bei
missbräuchlichen Eingriffen oder falscher Benutzung des
Produktes automatisch. In der Garantiezeit verpflichtet sich
die Firma Telcoma srl zur Reparatur und/oder zum Ersatz
defekter und nicht missbräuchlich veränderter Teile.
Ausschließlich und voll zu Lasten des Kunden gehen die
Abrufgebühr sowie die Kosten für die Demontage, die
Verpackung und den Transport des Produkts im Falle einer
Reparatur oder eines Ersatzes.
Met deze garantie worden eventuele defecten en/of
storingen gedekt die het gevolg zijn van een gebrekkige of
ondeugdelijke constructie. De garantie komt automatisch te
vervallen in geval van onrechtmatige wijzigingen aan of
onjuist gebruik van het product. Tijdens de garantieperiode
verplicht de firma Telcoma zich gebrekkige en ongewijzigde
delen te repareren en/of te vervangen. De voorrijkosten
alsook kosten voor verwijdering, verpakking en vervoer van
het product in verband met reparatie en vervanging komen
PRODOTTO
geheel en uitsluitend ten laste van de klant.
WARRANTY GARANTIE GARANTIE
DATA D’INSTALLAZIONE
TIMBRO E/O FIRMA DELL’INSTALLATORE
Vi a L . M a n zoni, 11 Z .I. Cam p i d u i
3 1 0 1 5 C o n e g l i a n o ( T V ) I T A L I A
Tel. [phone] - Fax [phone]
w w w. t e l c o m a . i t - i n f o @ t e l c o m a . i t
