DEMAG Dedrive Pro ACS880-DEMAG Series Troubleshooting guide

200516 211 321 44 719 IS 922
English . . . . . . . 3
Dansk . . . . . . . 13
Deutsch. . . . . . 23
Español. . . . . . 33
Suomi . . . . . . . 43
Français . . . . . 53
Italiano . . . . . . 65
Dutch . . . . . . . 75
Polski . . . . . . . 85
Português . . . . 97
Русский . . . . 107
Svenska . . . . 119
Türkçe. . . . . . 129
EN
DA
DE
ES
FI
FR
IT
NL
PL
PT
RU
SV
TR
Kurzanleitung Inbetriebnahme
Quick start-up guide
ACS880-DEMAG drives with primary control program

221012 Rev D
Hersteller / Manufacturer: DE: www.demagcranes.de/dedrive-
pro-880-produktdokumentation
EN: www.demagcranes.com/en/
dedrive-pro-880-frequency-
inverter-product-documentation
Demag Cranes & Components GmbH
Postfach 67 · 58286 Wetter (Deutschland)
Telefon: [phone]
Telefax: [phone]
www.demagcranes.com
Liste ergänzender Handbücher / List of related manuals
Frequenzumrichter-Handbücher und Anleitungen
Drive manuals and guides
ACS 880
Baugröße
size
mehr-
sprachig
multilingual
Code
(English)
Code
(Deutsch)
Kurzanleitung Montage
Brief assembly instructions R1-R3 211 317 44
R4-R5 211 318 44
R6-R9 211 319 44
R10-R11 211 320 44
Kurzanleitung Inbetriebnahme
Brief instructions putting into operation R1-R11 211 321 44
Bedienungsanleitung Hardware
Operation instructions hardware R1-R9 211 322 44 EN 211 322 44 DE
R10-R11 211 323 44 EN 211 323 44 DE
Bedienungsanleitung Software (Firmware-Handbuch)
Operation instructions software (firmware manual) R1-R11 211 324 44 EN 211 324 44 DE
Datenträger Dedrive Pro ACS880
Data medium Dedrive Pro ACS880 R1-R11 213 752 44
Technische Daten Frequenzumrichter-Zubehör
Technical data for frequency inverter accessories R1-R11 203 815 44
Frequenzumrichter-Hardware-Handbücher und Anleitungen
Drive hardware manuals and guides
Code (Englisch) Code (Deutsch)
ACS880-01 +P940/+P944 drives for cabinet installation supplement3AUA0000145446
ACS880-01 assembly drawings
for cable entry boxes of IP21 frames R5 to R9 3AUA0000119627
ACS880-01 +H358 gland plate installation guide 3AD50000034735
ACS-AP-x assistant control panels user’s manual 3AUA0000085685 3AXD50000028267
Vibration dampers for ACS880-01 drives
(frames R4 and R5, option +C131) installation guide 3AXD50000010497
Vibration dampers for ACS880-01 drives
(frames R6 to R9, option +C131) installation guide 3AXD50000013389
ACS880-01/04 +C132 marine type-approved drives supplement 3AXD50000010521
ACS880-01 +N7502 drives for SynRM motors (0.8 to 200 kW)
supplement 3AXD50000029482
Flange mounting kit installation supplement 3AXD50000019100
Flange mounting kit quick installation guide for ACS880-01 frames
R1 to R3 3AXD50000026158
Flange mounting kit quick installation guide for ACS880-01 frames
R4 to R5 3AXD50000026159
Flange mounting kit quick installation guide for ACS880-01 and
ACS580-01 frames R6 to R9 3AXD50000019099
Common mode filter kit for ACS880-01 drives
(frame R6, option +E208) installation guide 3AXD50000015178
Common mode filter kit for ACS880-01 drives
(frame R7, option +E208) installation guide 3AXD50000015179
Common mode filter kit for ACS880-01 drives
(frame R8, option +E208) installation guide 3AXD50000015180
Common mode filter kit for ACS880-01 drives
(frame R9, option +E208) installation guide 3AXD50000015201
ACS880-01 drives and ACS880-04 drive modules
common DC systems application guide 3AUA0000127818

Quick start-up guide for ACS880 drives with primary control program 3
EN
DE
ES
FI
FR
IT
NL
RU
SV
Quick start-up guide for
ACS880 drives with primary
control program
About this guide
This guide describes the basic start-up sequence of an ACS880 drive equipped with
the primary control program. Complete documentation of the drive firmware can be
found in Firmware manual (see list of manuals on the inside of the front cover).
In this guide, the drive is set up using the ACS-AP-I control panel. The start-up
sequence can also be carried out using the Drive composer PC tool.
Before you start
Ensure that the drive has been mechanically and electrically installed as described in
the appropriate Quick installation guide and/or Hardware manual.
Safety
WARNING! All electrical installation and maintenance work on the drive should
be carried out by qualified electricians only.
Never work on the drive, the braking chopper circuit, the motor cable or the motor
when power is applied to the drive. Always ensure by measuring that no voltage is
actually present.

4 Quick start-up guide for ACS880 drives with primary control program
EN
DE
ES
FI
FR
IT
NL
RU
SV
Start-up
Safety
The start-up may only be carried out by a qualified electrician.
The safety instructions must be followed during the start-up procedure. See the safety
instructions on the first pages of the appropriate Hardware manual.
Check the installation. See the installation checklist in the appropriate Hardware manual.
Check that the starting of the motor does not cause any danger.
De-couple the driven machine if
• there is a risk of damage in case of an incorrect direction of rotation, or
•aNormal ID run is required during the drive start-up, when the load torque is higher
than 20% or the machinery is not able to withstand the nominal torque transient during
the ID run.
1 – Power-up, date and time settings
Power up the drive.
Note: It is normal that warning messages
appear at various points along the start-up
process. To hide a message and to resume
the start-up process, press .
Hide any warnings now to enter the Home
view (shown on the right).
The two commands at the bottom of the
display (in this case, Options and Menu),
show the functions of the two softkeys
and located below the display. The
commands assigned to the softkeys vary
depending on the context.
In the Home view, press (Menu).
The main Menu (right) appears.
Remote 0.0 rpm
0.00
0.00
Motor torque %
%
0.0
Motor current
A
Motor speed used
rpm
Options 12:34 Menu
Remote 0.0 rpm
Menu
Parameters
Assistants
Energy efficiency
Event log
Exit 12:34 Select

Quick start-up guide for ACS880 drives with primary control program 5
EN
DE
ES
FI
FR
IT
NL
RU
SV
Highlight Settings on the menu using
and and press (Select).
In the Settings menu, highlight Date & time
(if not already highlighted) and press
(Select).
In the Date & time menu, highlight Date (if
not already highlighted) and press
(Select).
Remote 0.0 rpm
Settings
Language
Date & time
Back 12:34 Select
Edit texts
Display settings
Next daylight saving start 28.03.
Remote 0.0 rpm
Date & time
Date
Back 12:35 Edit
Time
Show date as
01.01.1980
12:34:56
day.month.year
Show time as 24-hour
Daylight saving EU
Remote 0.0 rpm
Date
Cancel 12:35 Save
Day Month Year
Tuesday
.01.198001

6 Quick start-up guide for ACS880 drives with primary control program
EN
DE
ES
FI
FR
IT
NL
RU
SV
Set the correct date:
• Use and to move the cursor left
and right.
• Use and to change the value.
• Press (Save) to accept the new
setting.
Check/adjust all the remaining settings in the
Date & time menu.
The Show clock setting determines whether
the time is shown at all times in the bottom
pane of the display.
After you have made the settings, press
(Back or Exit) repeatedly until the
Home view (right) reappears.
2 – Supply voltage and motor data settings
Switch to local control to ensure that external
control is disabled by pressing the
key. Local control is indicated by the text
“Local” in the top pane.
Open the main Menu by pressing
(Menu).
Remote 0.0 rpm
0.00
0.00
Motor torque %
%
0.0
Motor current
A
Motor speed used
rpm
Options 12:35 Menu
Loc/Rem
Local 0.0 rpm
0.00
0.00
Motor torque %
%
0.0
Motor current
A
Motor speed used
rpm
Options 12:36 Menu
Local 0.0 rpm
Menu
Parameters
Assistants
Energy efficiency
Event log
Exit 12:36 Select

Quick start-up guide for ACS880 drives with primary control program 7
EN
DE
ES
FI
FR
IT
NL
RU
SV
Highlight Parameters and press
(Select).
Highlight Complete list using and
and press (Select).
A listing of parameter groups is displayed.
Highlight parameter group 95 HW
configuration and press (Select).
Note that the list wraps around in either
direction between groups 99 and 01. In this
case, it is quicker to use to locate group
95 on the list.
After selecting a group, a listing of
parameters within the group is displayed.
Highlight parameter 95.01 Supply voltage
(if not already highlighted) and press
(Edit).
The available parameter settings are listed.
Local 0.0 rpm
Parameters
Favorites
By function
Back 12:36 Select
Complete list
Modified
Local 0.0 rpm
Complete list
01 Actual values
03 Input references
04 Warnings and faults
05 Diagnostics
06 Control and status words
07 System info
Back 12:36 Select
Local 0.0 rpm
95 HW configuration
95.01 Supply voltage
Back 12:36 Edit
95.02 Adaptive voltage limits
95.04 Control board supply
Not given
Disable
Internal 24V
Local 0.0 rpm
95.01 Supply voltage
[0] Not given
[1] 208…240 V
Cancel 12:36 Save
[2] 380…415 V
[3] 440…480 V
[4] 500 V

8 Quick start-up guide for ACS880 drives with primary control program
EN
DE
ES
FI
FR
IT
NL
RU
SV
Highlight the correct setting on the list and
press (Save).

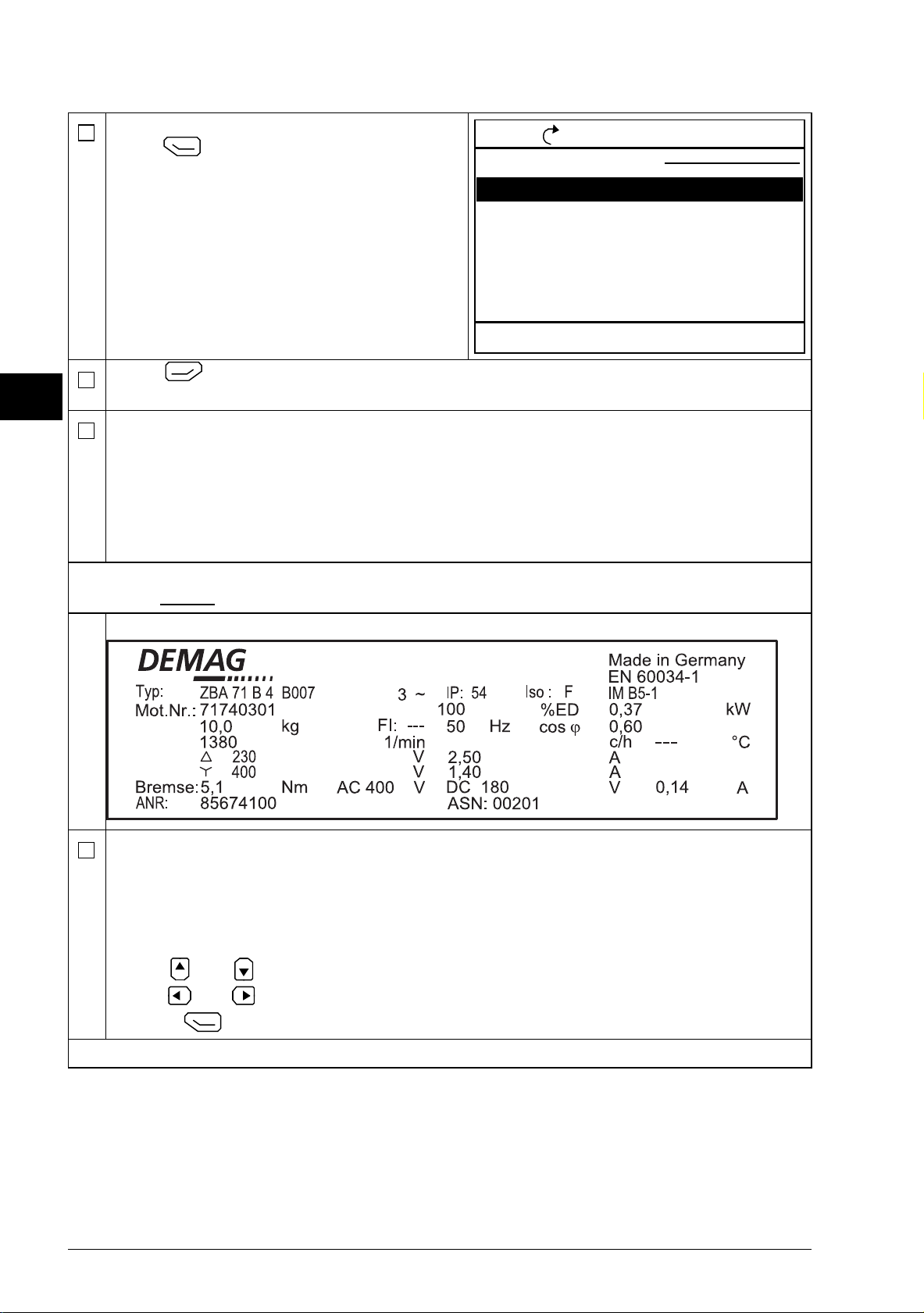

Press (Back) to display the list of parameter groups again. Select parameter group
99 Motor data, and set parameter 99.03 Motor type.
Set parameter 99.04 Motor ctrl mode.
DTC = Direct torque control; Scalar
DTC is suitable for most cases. Scalar mode is recommended if
• the nominal current of the motor is less than 1/6 of the nominal current of the drive,
• the drive is used for test purposes with no motor connected, or
• the drive controls multiple motors and the number of motors connected is variable.
Refer to the motor nameplate for the following parameter settings. Whenever possible, enter
the values exactly as shown on the motor nameplate.
Example of a nameplate of a motor:
99.06 Motor nominal current
The allowable range is
• in DTC mode: 1/6 × IHd … 2 × IHd of the drive
• in Scalar mode: 0 … 2 × IHd
Note: With numerical parameter values:
• Use and to change the value of a digit.
• Use and to move the cursor left and right.
• Press (Save) to enter the value.
Make the following parameter settings in the same manner.
Local 0.0 rpm
95 HW configuration
95.01 Supply voltage
Back 12:36 Edit
95.02 Adaptive voltage limits
95.04 Control board supply
380…415 V
Disable
Internal 24V

Quick start-up guide for ACS880 drives with primary control program 9
EN
DE
ES
FI
FR
IT
NL
RU
SV
99.07 Motor nominal voltage
The allowable range is 1/6 × UN… 2 × UNof the drive.
With permanent magnet motors, the nominal voltage is the BackEMF voltage at nominal
speed. If the voltage is given in volt/rpm (eg. 60 V per 1000 rpm), the voltage at a nominal
speed of 3000 rpm is 3 × 60 V = 180 V. Note that nominal voltage is not the same as
equivalent DC motor voltage (EDCM) given by some manufacturers. The nominal voltage
can be calculated by dividing the EDCM voltage by 1.7 (or square root of 3).
99.08 Motor nominal frequency
With permanent magnet motors, if the nominal frequency is not shown on the nameplate,
it can be calculated using the following formula:
f= n× p/ 60
where n= nominal motor speed, p= number of pole pairs.
99.09 Motor nominal speed
99.10 Motor nominal power
99.11 Motor nominal cosfii
99.12 Motor nominal torque
These values are not required, but can be entered to improve control accuracy. If not
known, leave at 0.
99.13 Identification run request
This parameter selects the mode of the identification run (DTC motor control mode only).
WARNING! The identification run modes marked thus * will run the motor in the
forward direction (see below for details). Make sure it is safe to run the motor
before choosing any of these modes.
*Normal mode should be selected whenever possible. The driven machinery must be de-
coupled from the motor if
• the load torque is higher than 20%, or
• the machinery is not able to withstand the nominal torque transient during the
identification run.
*Reduced mode should be selected if the mechanical losses are higher than 20%, ie. the
load cannot be de-coupled, or full flux is required to keep the motor brake open (eg. with
conical motors).
The Standstill mode should be selected if neither the *Normal or *Reduced mode can
be used. Notes:
• This mode cannot be used with a permanent magnet motor if the load torque is higher
than 20% of nominal.
• Mechanical brake is not opened by the logic for the identification run.
Ensure that the Safe torque off and emergency stop circuits (if present) are closed.
Start the identification run by pressing the
(Start) button.
A warning will indicate that the
identification run is in progress.

10 Quick start-up guide for ACS880 drives with primary control program
EN
DE
ES
FI
FR
IT
NL
RU
SV

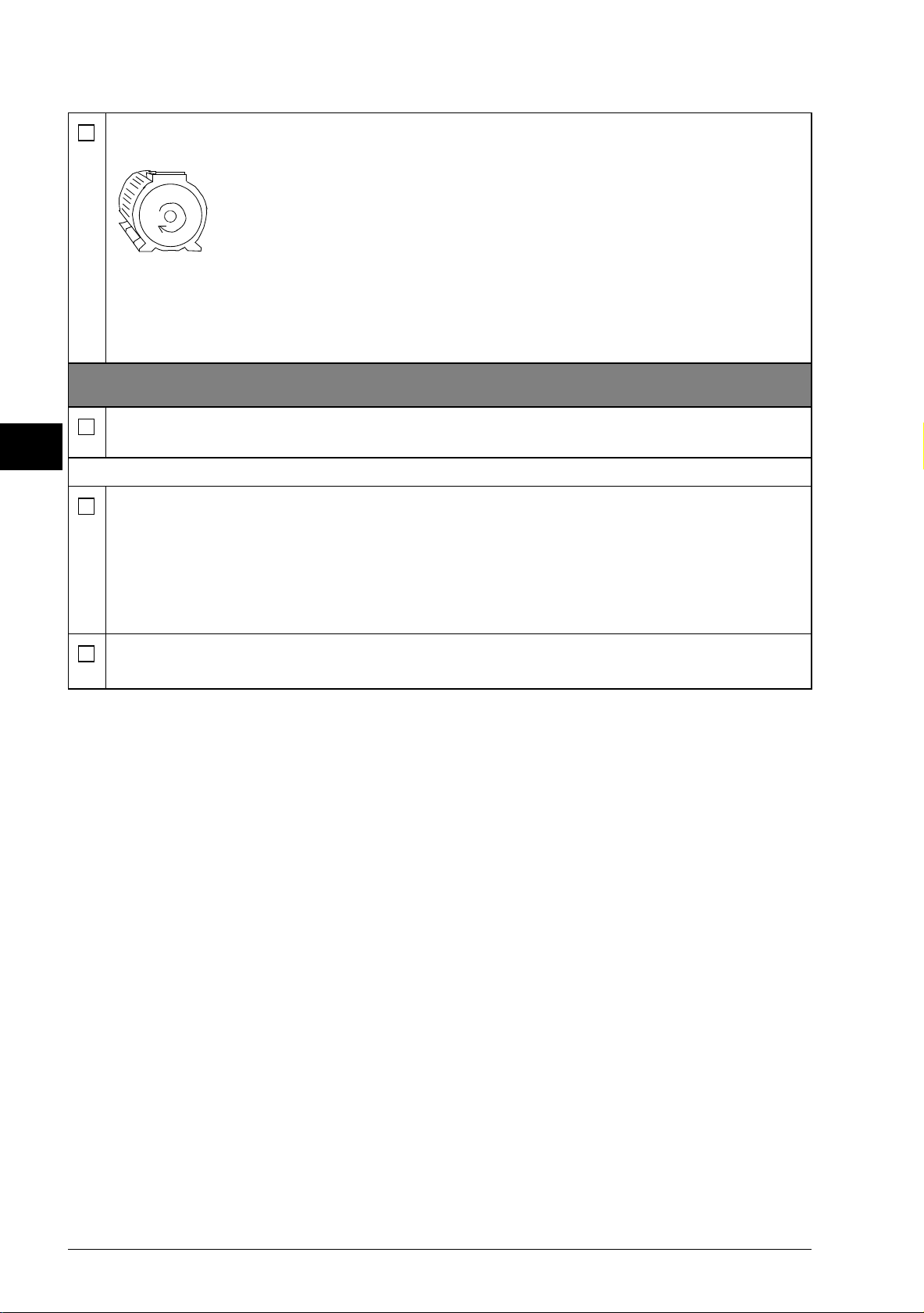

Check that the motor runs in the correct direction (forward direction shown below).
The identification run has completed when the drive stops and the value of parameter
99.13 reverts to “No”.
If the motor ran in the wrong direction, correct the motor cabling or adjust parameter
99.16 Phase order.
3 – Control signal settings
Check the positions of jumpers J1 and J2 on the control unit of the drive. These jumpers
determine whether analog inputs AI1 and AI2 are current or voltage.
Check/adjust the following parameters.
20.01 Ext1 commands
By default, the drive starts/stops according to the status of digital input DI1 (0 = Stop,
1 = Start). DI2 determines the direction of rotation (0 = Forward, 1 = Reverse).
If other sources are required, change the value accordingly. The sources In1…In3 are
defined by parameters 20.03…20.05.
12.15 AI1 unit selection
Set this to either mA or Vcorresponding to the setting of jumper J1.
12.17 AI1 min
12.18 AI1 max
12.19 AI1 scaled at AI1 min
12.20 AI1 scaled at AI1 max
The default input for speed reference is analog input AI1. (This is controlled by the
parameters in group 22.)
Parameters 12.17 and 12.18 set the low and high limits of the analog input signal. Scaling
parameters 12.19 and 12.20 define the internal signal levels that correspond to these
limits as follows:
The corresponding parameters for analog input AI2 are 12.27…12.30.
AI (scaled)
AI (mA/V)
12.20
12.18
12.17
12.19

Quick start-up guide for ACS880 drives with primary control program 11
EN
DE
ES
FI
FR
IT
NL
RU
SV
13.12 AO1 source
13.17 AO1 source min
13.18 AO1 source max
13.19 AO1 out at AI1 src min
13.20 AO1 out at AI1 src max
Parameter 13.12 selects the source for analog output AO1 (by default, motor speed in
rpm).
Parameters 13.17 and 13.18 set low and high source signal values that correspond to the
actual analog output values defined by parameters 13.19 and 13.20.
46.10 Speed scaling
23.11 Ramp set selection
23.12 Acceleration time 1
23.13 Deceleration time 1
23.14 Acceleration time 2
23.15 Deceleration time 2
You can define two different sets of acceleration/deceleration ramps. The source that
switches between the two sets is selected by parameter 23.11.
Each acceleration/deceleration time set in parameters 23.12…23.15 refers to the time it
takes for the drive to accelerate or decelerate between 0 and scaling speed (parameter
46.10).
Source signal
AO (mA)
13.18
13.20
13.19
13.17
Time
Speed
46.10
23.12
23.14
23.13
23.15
Acc. Dec.
0

12 Quick start-up guide for ACS880 drives with primary control program
EN
DE
ES
FI
FR
IT
NL
RU
SV
30.11 Minimum speed
30.12 Maximum speed
30.17 Maximum current
30.19 Minimum torque
30.20 Maximum torque
Check, and set if necessary, the limits for motor speed, current and torque.
Start the drive with a positive (forward) speed reference:
• From control panel (Local control): In the Home view,press (Options), select
Reference, adjust the reference using the , , ,and keys, press Save, and
press the Start button.
• From I/O: In Remote control, adjust analog input AI1 (reference), switch digital input
DI2 to 0 (forward), and switch digital input DI1 to 1 (start).

Quick Start-up Guide for ACS880-frekvensomformere med standardstyreprogram 13
DA
DA
ES
FI
FR
IT
NL
RU
SV
Quick Start-up Guide for
ACS880-frekvensomformere
med standardstyreprogram
Om denne vejledning
Denne guide beskriver den grundlæggende opstartssekvens for en ACS880-
frekvensomformer med standardstyreprogram. Den komplette dokumentation til
frekvensomformerens firmware findes i firmwaremanualen. Se listen over manualer
på indersiden af forsiden.
I denne guide er frekvensomformeren indstillet til at bruge ACS-AP-I-kontrolpanelet.
Opstartssekvensen kan også udføres ved hjælp af pc-værktøjet Drive composer.
Inden du starter
Du skal sikre dig, at frekvensomformeren er blevet mekanisk og elektrisk installeret
som beskrevet i den tilhørende Hurtig installationsvejledning og/eller
hardwaremanualen.
Sikkerhed
ADVARSEL! Al elektrisk installation og alt vedligeholdelsesarbejde på
frekvensomformeren må kun udføres af en autoriseret installatør.
Arbejd aldrig på frekvensomformeren, bremsechopperkredsen, motorkablet eller
motoren, når netspændingen er tilsluttet frekvensomformeren. Sørg altid for at sikre
dette ved at måle, at der ikke er nogen spænding til stede.

14 Quick Start-up Guide for ACS880-frekvensomformere med standardstyreprogram
DA
DA
ES
FI
FR
IT
NL
RU
SV
Opstart
Sikkerhed
Opstartsproceduren må kun gennemføres af en kvalificeret elektriker.
Sikkerhedsinstruktionerne skal følges under opstartsproceduren. Se
sikkerhedsinstruktionerne på de første sider af den tilhørende hardwaremanual.
Kontroller installationen. Se installationstjeklisten i den tilhørende hardwaremanual.
Kontroller, at start af motoren ikke medfører fare.
Belastningsmaskinen frakobles, hvis:
• Der er risiko for ødelæggelse i tilfælde af forkert omløbsretning, eller
•ennormal identifikationstest kræves under opstarten af frekvensomformeren, hvis
belastningsmomentet er højere end 20 %, eller hvis maskinen ikke kan tåle det
nominelle transiente moment under identifikationstesten.
1 – Opstart, angivelse af dato og klokkeslæt
Start frekvensomformeren op.
Bemærk! Det er normalt, at der der vises
advarsler på forskellige tidspunkter i
opstartsprocessen. Tryk på , hvis du vil
skjule en meddelelse og fortsætte
opstartsprocessen.
Skjul alle advarsler nu for at få vist
skærmbilledet Home (vist til højre).
De to kommandoer nederst i displayet (i
dette tilfælde Indstillinger og Menu), viser
funktionerne for de to taster og
nederst i displayet. Tasternes tilknyttede
kommandoer varierer alt efter
sammenhængen.
Tryk i Startsiden på (Menu).
Hovedmenuen (højre) vises.
Fjern 0,0 o/min
0.00
0.00
Motormoment %
%
0.0
Motorstrøm
A
Benyttet motorhastighed
o/min
Indstillinger 12:34 Menu
Fjern 0,0 o/min
Menu
Parametre
Assistenter
Energieffektivitet
Hændelseslog
Afslut 12:34 Vælg

Quick Start-up Guide for ACS880-frekvensomformere med standardstyreprogram 15
DA
DA
ES
FI
FR
IT
NL
RU
SV
Marker Indstillinger i menuen ved at bruge
og , og tryk på (Vælg).
I menuen Indstillinger kan du markere Dato
og klokkeslæt (hvis valget ikke allerede er
markeret). Tryk herefter på (Vælg).
I menuen Dato og klokkeslæt kan du
markere Dato (hvis valget ikke allerede er
markeret). Tryk herefter på (Vælg).
Fjern 0,0 o/min
Indstillinger
Sprog
Dato og klokkeslæt
Tilbage 12:34 Vælg
Rediger tekst
Vis indstillinger
Næste sommertid starter 28.03.
Fjern 0,0 o/min
Dato og klokkeslæt
Dato
Tilbage 12:35 Rediger
Klokkeslæt
Vis dato som
01.01.1980
12:34:56
dag.måned.år
Vis klokkeslæt som 24-timer
Sommertid EU
Fjern 0,0 o/min
Dato
Annuller 12:35 Gem
Dag Måned År
Tirsdag
.01.198001

16 Quick Start-up Guide for ACS880-frekvensomformere med standardstyreprogram
DA
DA
ES
FI
FR
IT
NL
RU
SV
Indstil den korrekte dato:
• Brug og til at flytte markøren til
venstre eller højre.
• Brug og til at ændre værdien.
• Tryk på (Gem) for at acceptere den
nye indstilling.
Kontrollér/juster de andre indstillinger i
menuen Dato og klokkeslæt
Indstillingen Vis ur angiver, om klokkeslæt
altid skal vises nederst i displaypanelet.
Når du har udført indstillingerne, skal du
trykke på (Tilbage eller Afslut)
gentagne gange, indtil Startsiden (højre)
vises igen.
2 – Indstillinger for forsyningsspænding og motordata
Skift til lokal styring for at sikre, at ekstern
styring er deaktiveret, ved at trykke på tasten
. Lokalstyring er angivet med teksten
"Lokal" øverst i panelet.
Aktiver hovedmenuen ved at trykke på
(Menu).
Fjern 0,0 o/min
0.00
0.00
Motormoment %
%
0.0
Motorstrøm
A
Benyttet motorhastighed
o/min
Indstillinger 12:35 Menu
Loc/Rem
Lokal 0,0 o/min
0.00
0.00
Motormoment %
%
0.0
Motorstrøm
A
Benyttet motorhastighed
o/min
Indstillinger 12:36 Menu
Lokal 0,0 o/min
Menu
Parametre
Assistenter
Energieffektivitet
Hændelseslog
Afslut 12:36 Vælg

Quick Start-up Guide for ACS880-frekvensomformere med standardstyreprogram 17
DA
DA
ES
FI
FR
IT
NL
RU
SV
Marker Parametre, og tryk på (Vælg).
Marker Komplet liste i menuen ved at bruge
og , og tryk på (Vælg).
Der vises en liste med parametergrupper.
Marker parametergruppe 95 HW-
konfiguration, og tryk på (Vælg).
Bemærk, at listen vil fortsætte i retning mod
gruppe 99 eller 01. I dette tilfælde er det
hurtigere at bruge til at finde gruppe 95
på listen.
Når du har valgt en gruppe, vises en liste
med parametre for gruppen.
Marker parameteren Forsyningsspænding
(hvis den ikke allerede er markeret), og tryk
på (Rediger).
De tilgængelige parameterindstillinger vises.
Lokal 0,0 o/min
Parametre
Favoritter
Efter funktion
Tilbage 12:36 Vælg
Komplet liste
Ændret
Lokal 0,0 o/min
Komplet liste
01 Aktuel værdi
03 Inputreferencer
04 Advarsler og fejl
05 Diagnostik
06 Kontrol- og statusord
07 Systemoplysninger
Tilbage 12:36 Vælg
Lokal 0,0 o/min
95 HW konfiguration
95.01 Forsyningsspæn.
Tilbage 12:36 Rediger
95.02 Adaptive spænd.grænse
95.04 Styrekort forsyning
Ikke angivet
Inaktiv
Intern 24V
Lokal 0,0 o/min
95.01 Forsyningsspænding
[0] Ikke angivet
[1] 208…240 V
Annuller 12:36 Gem
[2] 380…415 V
[3] 440…480 V
[4] 500 V

18 Quick Start-up Guide for ACS880-frekvensomformere med standardstyreprogram
DA
DA
ES
FI
FR
IT
NL
RU
SV
Marker den korrekte indstilling på listen og
tryk på (Gem).
Tryk på (Tilbage) for igen at få vist listen med parametergrupper. Marker
parametergruppe 99 Motordata, og indstil parameter 99.03 Motortype.
Indstil parameter 99.04 Motorstyringstilstand.
DTC = Direkte momentstyring, Skalar
DTC er egnet i de fleste tilfælde. Skalarmode anbefales, hvis
• motorens nominelle strøm er mindre end 1/6 af frekvensomformerens nominelle strøm
• frekvensomformeren anvendes til test, hvor der ikke er tilsluttet en motor til den, eller
• frekvensomformeren styrer flere motorer, og antallet af tilsluttede motorer er variabelt.
Se motorens mærkeplade for oplysninger om de følgende parameterindstillinger. Indtast, hvis
det er muligt, værdierne nøjagtigt som de er angivet på motormærkepladen.
Eksempel på en mærkeplade fra en motor:
99.06 Nominel motorstrøm
Det tilladte interval er
• i DTC-tilstand: 1/6 × IHd … 2 × IHd for frekvensomformeren
• i skalartilstand: 0 … 2 × IHd
Bemærk! Med numeriske parameterværdier:
• Brug og til at ændre værdien for et ciffer.
• Brug og til at flytte markøren til venstre eller højre.
• Tryk på (Gem) for at indsætte værdien.
Foretag indstillinger for de følgende parametre på samme måde.
Lokal 0,0 o/min
95 HW konfiguration
95.01 Forsyningsspæn.
Tilbage 12:36 Rediger
95.02 Adaptive spæn.grænser
95.04 Styrekort forsyning
380…415 V
Inaktiv
Intern 24V

Quick Start-up Guide for ACS880-frekvensomformere med standardstyreprogram 19
DA
DA
ES
FI
FR
IT
NL
RU
SV
99.07 Nominel motorspænding
Det tilladte interval er 1/6 × UN… 2 × UNfor frekvensomformeren.
Med permanmagnetmotorer er den nominelle spænding BackEMF-spændingen ved
nominel hastighed. Hvis spændingen angives i volt / o/min (f.eks. 60 V pr. 1000 o/min), er
spændingen ved en nominel hastighed på 3000 o/min 3 × 60 V = 180 V. Bemærk, at
nominel spænding ikke svarer til den tilsvarende DC-motorspændingsværdi (EDCM), der
angives af nogle producenter. Den nominelle spænding kan beregnes ved at dividere
EDCM-spændingen med 1,7 (= kvadratroden af 3).
99.08 Nominel motorfrekvens
For permanmagnetmotorer vises den nominelle frekvens ikke på mærkepladen. Den kan
beregnes ved hjælp af følgende formel:
f= n× p/ 60
hvor n= nominel motorhastighed, p= antal polpar.
99.09 Nominel motorhastighed
99.10 Motorens nominelle effekt
99.11 Nominel motor-cosfii
99.12 Nominel motormoment
Disse værdier kræves ikke, men de kan indtastes for at forbedre styrenøjagtigheden.
Hvis værdien ikke kendes, kan du lade den forblive 0.
99.13 Identifikationskørsel anmodn.
Denne parameter vælger tilstanden for identifikationskørslen (kun i DTC-
motorstyringstilstand).
ADVARSEL! De med * markerede tilstande for identifikationskørsel vil køre
motoren i forlæns omløbsretning (se oplysningerne herunder). Du skal kontrollere,
at det er sikkert at køre motoren, inden du vælger en af disse tilstande.
*Normal tilstand bør altid vælges, når det er muligt. Den drevne maskine skal være
frakoblet motoren, hvis
• belastningsmomentet er højere end 20 %, eller
• hvis maskinanlægget ikke kan tåle det nominelle transiente moment under
identifikationskørslen.
*Reduceret tilstand bør vælges, hvis de mekaniske tab er højere end 20%, dvs. hvis
belastningen ikke kan frakobles, eller der kræves fuld flux for at holde motorbremsen
åben (konisk motor).
Tilstanden Stilstand bør vælges, hvis du hverken kan benytte *Normal eller *Reduceret
tilstand. Bemærk!
• Denne tilstand kan ikke benyttes med en permamagnetmotor, hvis
belastningsmomentet er højere end 20 % af det nominelle.
• Mekanisk bremsning åbnes ikke af logikken for identifikationskørslen
Sørg for, at Safe toque of- og nødstopskredsløbene (hvis sådanne findes) er lukkede.
Start identifikationskørslen ved at trykke på
knappen (Start).
En advarsel vil angive, at
idetifikationskørslen er i gang.

20 Quick Start-up Guide for ACS880-frekvensomformere med standardstyreprogram
DA
DA
ES
FI
FR
IT
NL
RU
SV
Kontroller at motorer kører i den rigtige omløbsretning (forlæns omløbsretning er vist
herunder).
Identifikationskørslen er afsluttet, når frekvensomformeren stopper og værdien for
parameter 99.13 skifter tilbage til "Nej".
Hvis motoren kørte i den forkerte retning, skal du kontrollere motorkablingen eller indstille
parameteren 99.16 Faserækkefølge.
3 – Indstillinger for styresignaler
Kontrollér positionen af jumperne J1 og J2 på frekvensomformerens styreenhed. Disse
jumpere bestemmer, om analogindgange AI1 og AI2 angiver strøm eller spænding.
Kontrollér/juster følgende parametre.
20.01 Ext1-kommandoer
Som standard starter/stopper frekvensomformeren i overensstemmelse med status for
digitalindgang DI1 (0 = Stop, 1 = Start). DI2 Bestemmer rotationsretningen (0 = Forlæns,
1 = Baglæns).
Hvis der skal bruges andre kilder, skal du ændre værdien tilsvarende. Kilderne In1…In3
defineres med parametrene 20.03…20.05.
12.15 AI1-enhedsvalg
Indstil denne til enten mA eller Vi overensstemmelse med indstillingerne for jumper J1.
