Telefunken TF-DVR24HD User manual

Instruction manual
Руководство по
эксплуатации
CAR VIDEO RECORDER /
АВТОМОБИЛЬНЫЙ ВИДЕОРЕГИСТРАТОР
TF-DVR24HD

Instruction manual
2
Dear customer!
Thank you for purchasing our product. For safety, it is strongly recommended to read
this manual carefully before connecting, operating and/or adjusting the product and keep
the manual for reference in the future.
If you want to dispose this product, do not mix it with general household waste. There is
a separate collection system for used electronic products in accordance with legislation
that requires proper treatment, recovery and recycling.
Please contact your local authorities for the correct method of disposal. By doing so, you
will ensure that your disposed product undergoes the necessary treatment, recovery and
recycling and thus prevent potential negative effects on the environment and human health.
Utilization of the product
Important safeguards
• Read carefully through the manual to
familiarize yourself with this unit.
• Keep this manual handy as a reference
for operating procedures and precautions. Do
not allow persons who have not read through
this manual to use this unit.
• Connect this unit only to the vehicle lighter
jack of your car with +12-24 V DC power. If the
voltage is too high, it may cause damage to
this unit.
• Careful handling of the unit can prolong
its operation life.
• Fully charge the battery before the first
use.
• To ensure a longer battery life fully
discharge and charge it several times befor
using.
• Due to variety of car lighter jack sizes
depending of vehicle type, ensure that this unit
is properly contacted in the lighter socket.
• The unit should be used only with original
accessories included. The Manufacturer is
not responsible for possible damage of this
unit cause by using other accessories than
provided by Manufacturer.
• Should this product fail to operate
properly, contact your local dealer.

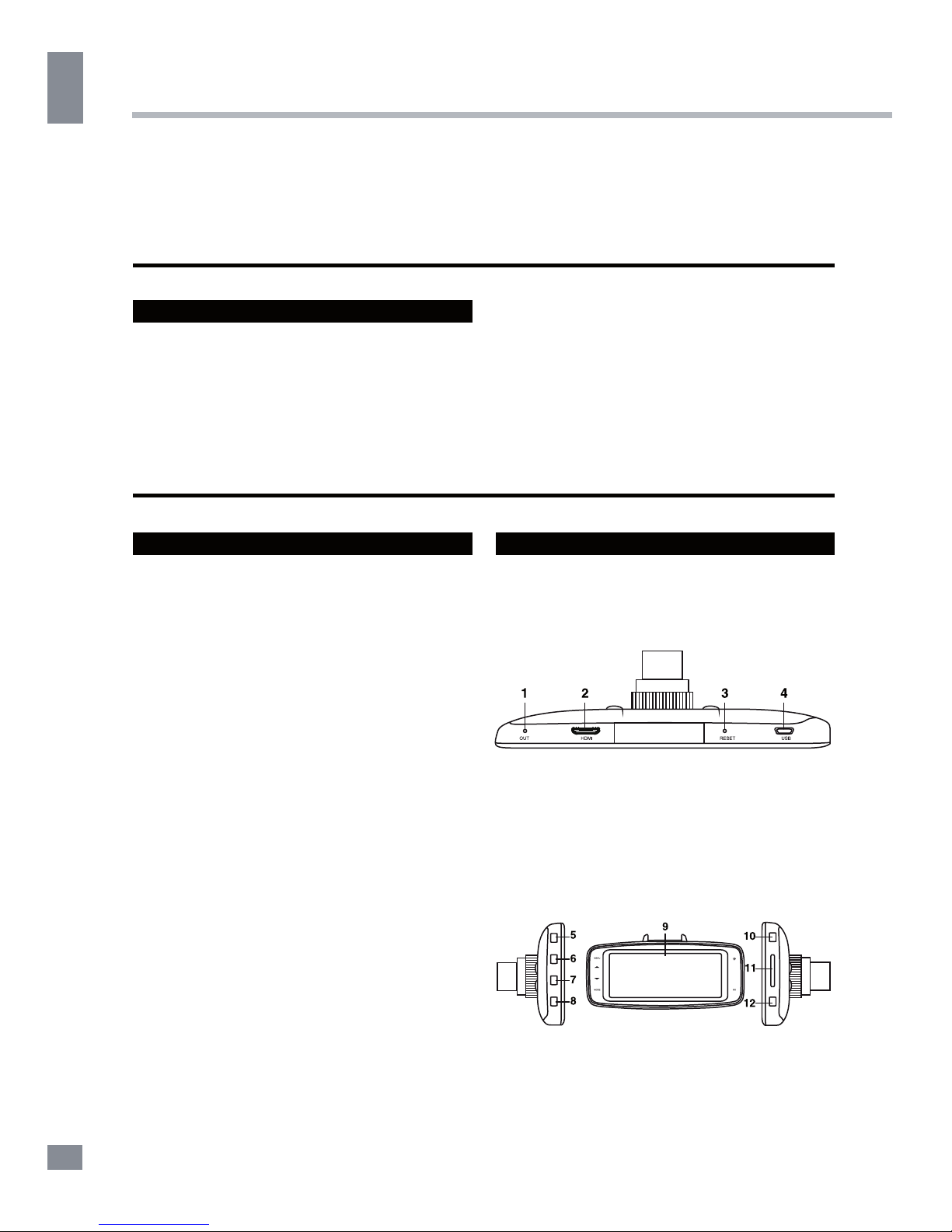

Controllers
Top panel
1. AV output
2. HDMI output
3. Reset button (hole)
4. MiniUSB output
Rear and side panels

Instruction manual
3
Front panel
13. Speaker
14. LED lights
15. Microphone
16. Camera lens
Operations
Mounting
• Insert the fixing pins on the top of the
stand into the bracket holding holes in the
bottom of the unit and move the unit backward
until a click to fix it tightly to the bracket.
• Press the suction cup to a surface in the
car, then push it along the bar to the
windshield. Make sure the stand is fixed
properly to the surface.
• You can adjust the angle of the stand
by loosening the washer and bending the
assembly knot.
•To unmount the stand, pull it towards you,
then lift the plastic ear on the suction cup.
Power and charging
To charge the battery of this unit connect
its USB port to the PC with the supplied USB
cable; or connect it to a car lighter socket
with the supplied car adapter. The power icon
on the bottom right corner of the display
indicates the remaining battery power.
Recording
•Before you start recording, insert a MicroSD
memory card into the memory card slot of this
unit until a click. Insert the card with correct side.
After the card is inserted the device will turn
off in order to preserve the information. Press
POWER button to turn it on again.
MicroSD capacity supported: up to
32 GB, class 4 or higher. For correct and
satisfactory operation, licensed MicroSD
memory cards of famous brands should be
used with this unit. Avoid using memory cards
of unknown brands.
• Auto recording: After you connect
the unit to car power source, recording will be
started automatically. After you disconnect
the power source, the unit will continue
recording according to the settings.
• Manual recording: Press PWR button to
switch on the unit (press and hold it again if
you want to switch off the unit). In recording
mode the top left corner of the display shows
the camera symbol indicating that the unit is
ready for recording. Press OK button to start
recording. Press this button again to stop
recording.
•Taking photos: Press OK button in
recording mode to take photos.
• While recording, the recording time is
5. MENU button
6. UP button
7. DOWN button
8. MODE button
9. LCD
10.POWER button
11.Micro SD card slot
12.OK button

4
Instruction manual
4
shown in white figures in the top right corner
of the display. The unit will save video files
automatically after each 1, 2 or 3 minutes
(see “Setup“ paragraph below for more details).
When the memory card is filled, old files will
be deleted and the new files will be recorded
instead. Press OK button to stop and to
continue recording.
• When the environmental lighting is not
bright enough, the unit will automatically
activate the LED lights in the front panel of
the unit (if this function is set to Auto mode;
see “Setup“ paragraph for more details).
• Before removing memory card stop
recording. Press on the card until a click to
remove it.
• Motion detector recording is available
after you switch on this item in the setting
menu (see “Setup“ paragraph below for more
details). The unit will go to recording mode if
there is image motion in front of the lens. When
a motion is detected, the unit will start to record
a video fragment (no matter whether there is
motion or not during the recording period), after
the fragment is recorded, the unit comes to
standby mode till a motion is detected again.
•G-sensor. If overload resulting from an
impact exceeds the setup value (1 g = 9.8m/
s^2; see “Setup“ paragraph below for more
details), the current video fragment will be
automatically protected from re-recording.
•SOS function. When you press MODE
button during video recording, the current
fragment will be protected from rerecording.
Playback mode
•Stop the recodrinf and press MODE
to enter playback mode. Press UP/DOWN
button to choose the file. Press OK button to
play the selected file. Press OK button to
stop or resume playback.
• In file playback mode select a file, then
press the MENU button. A menu
will appear in which you can select to delete,
protect or slide show the file. Select either
option, then press OK button to confirm.
AV output and HDMI output
• Connect this unit (AV out) to an external
audio-video device (e.g. car TV) with the
supplied audio-video cable. Now this unit can
be used as audio and video signal source for
the external device.
• Connect the HDMI output of this unit to an
external audio-video device (e.g. car TV) with
a HDMI cable (not supplied). Now this unit can
be used as high-quality digital signal source for
the external device.
Setup
In recording mode press MODE button to
choose the needed operation mode (Video/
Photo/Playback). Press MENU twice to enter
the setup menu for the current mode.
In the menu press UP/DOWN buttons to select
settings. Press OK button to go
to adjustment of the selected setting; select
options with cursor button and press OK button
to confirm.
Some menu items may be in grey color,
in this case they are not adjustable. The menu
in your unit may be changed without prior
notice and hence be different from the menu
described below.
General system setup
• Date/Time: set the current year, month
and day by pressing UP/DOWN buttons and
pressing OK button to confirm.
• LDW: select a parameter
[ ON/OFF / CAR TYPE /SENSITIVITY / AREA
CHOICE / START SPEED / ON/OFF SOUND ]
•Auto Power Off: 1m/2m/5m: select
the time period after which the unit will
•During recording press UP to mute the
sound, press DOWN to force screen shut
off.

5
Instruction manual
5
automatically switch off or disable this function.
• Beep Sound: enable or disable beeping
sounds when pressing buttons on the unit.
• Delay Off: Off/30s/1m/3m: select the time
period after switching the car ignition off when
the unit will continue recording or disable this
function.
• Language: select the system language.
• TV Mode: NTSC/PAL.
• Frequency: 50 Hz/60 Hz.
• Lamp Setting: Off/On: turn the infrared
lights on or off during recording in dark
envinronments.
• Backlight: Off/1m/3m/5m: Select the time
period after which the unit will automatically
switch off the screen backlight.
• Format SD card: select this option to
format the inserted SD card. WARNING: all
data on the card will be deleted.
• Default Setting: select OK to reset all
settings to default values.
• Version: check the current firmware
version info.
Video setup
• Resolution: select video resolution:
1080FHD 1920x1080/720P1280x720/
WVGA848x480/VGA 640x480.
•Loop Recording: 1min/2 min/3 min
Select the maximum record cycle time.
• Exposure: adjust the image exposure.
• Motion Detection: Off/On. Activate or
deactivate the motion detection function.
• Record Audio: Off/On. Activate or
deactivate recording of sound for video
recording.
• Date Stamp: Off/On. Enable or disable
the display of the current date on the recorded
video.
•GSENSOR: 2G/4G/8G. Adjust
the G-sensor sensitivity or turn this feature off.
Photo setup
• Capture Mode: Single/2S Timer/5S
Timer/10S Timer. Select the delay period after
which the photo will be taken automatically.
Select the size and resolution of the image.
• Sequence: Off/On. Activate or deactivate
sequential image capture.
• Quality: Fine/Normal/Economy. Select the
image quality.
• Sharpness: Soft/Normal/Strong. Select the
image sharpness mode.
• White Balance: select the white balance
mode: Auto/Daylight/Cloudy/Tungsten/
Fluorescent.
• ISO: Auto/100/200/400. Adjust ISO
sensitivity.
• Exposure: adjust the image exposure.
• Anti-Shaking: Off/On. Enable or disable
the anti-shaking feature
• Quick Review: Off/2 seconds/5 seconds.
Select a period of showing the photo on the
display after it was taken.
• Date Stamp: Off/Date/Date Time. Activate
or deactivate showing of date on the photo.
Playback mode setup
• Delete: Delete Current/Delete All. Select
“OK“ to delete or “Cancel“ to cancel.
• Protect: Lock Current/Unlock Current/Lock
All/Unlock All. Enable or disable the protection
of files from manual deleting or overwriting.
• Resolution: Select [12M (4000*3000)
change to 12M（4032*302410M (3648*2736) /
8M (3264*2448) /5M (2592*1944) /
3M (2048*1536) / 2MHD (1920*1080) /
1.3M (1280*960) / VGA (640*480) ]
Videoresolution 1080FHD/P reached by
interpolation

6
Руководство по эксплуатации
6
Accessories
1 pc
1 pc
1 pc
1 pc
1 pc
1 pc
Video recorder
Car adaptor
MiniUSB-USB cable
Stand
Instruction Manual
Consumer information
Warranty card 1 pc
Specifications
Lens view angle
Display
Video resolution
Video record format
Audio format
Photo format
Interfaces
Built-in battery
Operation period
Nominal voltage
Current consumption
Motion detector
Cycled recording
G-sensor
Max record fragment
Memory
Operation temperatures
Storage temperatures
Humidity
Unit dimensions
Net/Gross weight
1200
color TFT LCD, 2.7”
1920*1080; 1280*720,
WVGA 848x480, VGA 640x480
AVI, codec MJPEG
PCM
JPG
miniUSB (2.0)/Mini-HDMI out/AV out
180 mAh
30 min
5 V; 1 А
300 mA
+
+
+
1/2/3 minutes
microSD memory card support, up to 32 GB
00С - +400С
-100С - +600С
15 - 85%
51 х 88 х 38 mm
0,05 kg/0,290 kg
Specifications are subject to change without notice. Weights are approximate.

7
7
Руководство по эксплуатации
Уважаемый покупатель!
Благодарим Вас за покупку нашего изделия. Чтобы понять, как правильно и безо-
пасно пользоваться Вашей моделью изделия, рекомендуется тщательно изучить
настоящее руководство перед подключением, настройкой и эксплуатацией
изделия. Сохраняйте руководство для использования в будущем.
Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с
обычным бытовым мусором. Существует отдельная система сбора использованных
электронных изделий в соответствии с законодательством, которая предполагает
соответствующее обращение, возврат и переработку.
Обращайтесь в органы местного управления за инструкциями по правильной
утилизации продукта. Тем самым Вы обеспечите утилизацию Вашего изделия с
соблюдением обязательных процедур по обработке, утилизации и вторичной пере-
работке и, таким образом, предотвратите потенциальное негативное воздействие на
окружающую среду и здоровье людей.
Утилизация изделия
Меры предосторожности
• Внимательно изучите данное руко-
водство, чтобы правильно использовать
устройство.
• Держите данное руководство под
рукой в качестве справочника по правилам
эксплуатации и мерам предосторожности.
Не допускайте к использованию устройства
посторонних лиц, не ознакомившихся и не
усвоивших данные инструкции по эксплуа-
тации.
• Подключайте устройство только в
штатный разъем прикуривателя автомоби-
ля с напряжением +12-24 В. Превышение
напряжения питания может привести к вы-
ходу устройства из строя.
• Бережное обращение с устройством
продлит срок его эксплуатации.
• Перед началом эксплуатации про-
ведите полный заряд аккумуляторной
батареи устройства.
• Для продления срока службы аккуму-
ляторной батареи, после первого вклю-
чения необходимо провести несколько
циклов полного заряда и разряда батареи.
• В связи с возможным разбросом раз-
меров гнезда прикуривателя в различных
марках автомобилей убедитесь в надежно-
сти соединения контакта в гнезде прикури-
вателя для нормального функционирования
устройства.
• Используйте только оригинальные
аксессуары, входящие в комплект поставки.
Производитель не несет ответственности за
возможные повреждения изделия в случае
применения посторонних аксессуаров.
• При неполадках в работе устройства
свяжитесь с торговым представителем.

Руководство по эксплуатации
8
Органы управления
Операции с устройством
Крепление устройства
• Вставьте крепежные выступы на верх-
ней части крепления в отверстия на крышке
корпуса устройства. Сдвиньте с усилием
корпус устройства вперёд до щелчка для
плотного закрепления устройства на
креплении.
• Прижмите присоску к плоской по-
верхности в автомобиле, затем отогните
механизм от штанги в сторону стекла.
Убедитесь, что конструкция плотно
зафиксирована на поверхности.
• Вы можете регулировать вертикальное
и горизонтальное положение конструкции,
сгибая его в местах узлов. Для этого
следует ослабить гайку на присоске. После
того, как Вы установите нужное положение
конструкции, затяните гайку.
• Чтобы отсоединить конструкцию от
поверхности, отожмите механизм от
стекла, затем потяните за ушко присоски.
Питание и зарядка
Для зарядки аккумулятора устройства
подключите его через USB-порт к персо-
нальному компьютеру, либо к разъему при-
куривателя автомобиля с помощью автомо-
Верхняя панель
1. AV-выход
2. HDMI- выход
3. Кнопка (отверстие) Reset
4. MiniUSB- порт
Задняя и боковые панели
5. Кнопка MENU
6. Кнопка UP
7. Кнопка DOWN
8. Кнопка MODE
9. Дисплей
10.Кнопка POWER
11.Разъем для карты Micro SD
12.Кнопка OK
Передняя панель
13. Динамик
14. LED-фонари
15. Микрофон
16. Линза камеры

9
Руководство по эксплуатации
бильного адаптера. Индикатор заряда ( )
в правом нижнем уг лу экрана указывает
на оставшийся заряд батареи.
Запись
• Перед началом видеосъемки установи-
те карту памяти Micro SD в слот устройства,
нажав на нее до щелчка. Устанавливайте
карту в слот правильной стороной.
Емкость карты памяти: до 32 ГБ. Для
корректной работы устройства используйте
лицензионные карты памяти известных
производителей. Избегайте использова-
ния нелицензионных карт памяти. Класс
быстродействия карты должен быть не ниже
4, в противном случае возможна потеря ка-
чества видеоизображения, выражающаяся
в неравномерности воспроизведения.
После отключения от источника питания
устройство будет продолжать запись в
течение периода, задаваемого в
настройках.
• Запись вручную: Нажмите кнопку PWR
для включения устройства (питание устрой-
ства можно отключить, удерживая эту кноп-
ку). В режиме записи в левом верхнем углу
дисплея отображается символ камеры, что
указывает на готовность устройства к за-
писи. Нажмите кнопку OK для начала
записи; чтобы остановить запись, нажмите
эту же кнопку.
• Время записи отображается белыми
цифрами в углу дисплея. Устройство будет
автоматически сохранять записанные
видеофайлы каждые 1, 2 или
3 минуты (более подробно выбор
периода сохранения описан в разделе
“Настройки“ ниже). Когда карта памяти
заполнится, старые видеофайлы будут
удалены и запись начнется заново. Для
остановки или возобновления записи
нажимайте кнопку OK.
• Если освещение недостаточно яр-
кое, вы можете включить инфракрасную
подсветку (см. пункт «Общие настройки
системы»).
• Перед извлечением карты памяти оста-
новите запись. Нажмите на карту памяти до
щелчка, чтобы извлечь ее из слота.
• Запись с помощью детектора движения
доступна после того, как вы активируе-
те эту функцию в меню настроек (более
подробно это описано в разделе “Настрой-
ки“ ниже). Устройство перейдет в режим
записи, если детектором движения будет
обнаружено движение предметов перед
объективом камеры; устройство запи-
шет фрагмент видео независимо от того,
имеется ли движение перед объективом
в течение времени записи фрагмента.
После записи фрагмента устройство опять
перейдет в режим ожидания до нового
обнаружения движения.
• G-сенсор. Если перегрузка, возникаю-
щая вследствие столкновения, превышает
заданную величину (1 g = 9,8 м/с^2; более
подробно выбор величины перегрузки опи-
сан в разделе “Настройки“ ниже), текущий
фрагмент записи будет автоматически
защищен от перезаписи.
• Функция SOS: При коротком нажатии
кнопки MODE во время записи видео
текущий фрагмент записи не будет
завершен и защищен от перезаписи.
•Во время записи можно отключить
запись звука нажатием кнопки UP, и
принудительно погасить дисплей
нажатием кнопки DOWN.
• Автоматическая запись: Устройство
автоматически начинает запись видео
при подключении источника питания
к USB-разъёму.

10
Руководство по эксплуатации
10
Воспроизведение
• Нажимайте кнопку MODE для перехода
к режиму воспроизведения,
предварительно остановив видеозапись.
С помощью кнопок UP/DOWN выберите
файл; нажмите кнопку OK для запуска его
воспроизведения. Нажимайте кнопку OK,
если вы хотите остановить или
продолжить воспроизведение.
• В режиме воспроизведения файла вы-
берите файл, затем нажмите MENU. На
дисплее отобразится меню, в котором вы
можете выбрать пункты “Удалить”,
“Защитить”. Нажмите кнопку ОК
для подтверждения.
Аудиовидеовыход и HDMI-выход
• Подсоедините AV out (аудиовидеовы-
ход) данного устройства к входу внешнего
устройства (напр., портативного теле-
визора) с помощью аудиовидеокабеля
(не входит в комплект поставки). Теперь
видеорегистратор можно использовать как
источник аудио- и видеосигнала для под-
ключенного внешнего устройства.
• Подсоедините выход HDMI данного
устройства к входу HDMI внешнего устрой-
ства (напр., портативного телевизора) с по-
мощью HDMI-кабеля (не входит в комплект).
Теперь видеорегистратор можно
использовать как источник цифрового сиг-
нала высокого качества для подключенного
внешнего устройства.
Настройки
Нажмите кнопку MENU в любом режиме
работы для вызова экранного меню
настроек текущего режима. Находясь в
меню, нажимайте кнопки UP и DOWN для
выбора параметров для настройки.
Нажмите кнопку OK для перехода к
настройке выбранного параметра.
Выберите опцию с помощью кнопок UP и
DOWN и нажмите кнопку OK для
подтверждения.
Пункты меню, написанные серым
шрифтом, не подлежат настройке. Экран-
ное меню вашего устройства может быть
изменено без предварительного уведомле-
ния и, следовательно, отличаться от меню,
представленного в настоящем Руководстве.
Общие настройки системы
• Дата/время: установите текущий день,
месяц, год, часы, минуты и формат отобра-
жения даты с помощью кнопок UP/DOWN и
кнопки OK для выбора параметра.
•Автовыключение: 1 мин/2 мин/5 мин.
Выберите период времени, по истечении
которого устройство автоматически
отключится, либо дезактивируйте функцию
автоотключения.
•Аудио сигнал: Вкл./Выкл. Включите или
отключите звуковое сопровождение на-
жатия кнопок.
• Язык: выберите язык экранного меню.
• ТВ-режим: NTSC/PAL
•Мерцание: 50 Гц/60 Гц.
•Подсвет. Вкл/Выкл. Также включается
нажатием кнопки POWER в режиме
записи видео.
•Форматировать: SD-карта. Карта па-
мяти будет отформатирована при дальней-
•Контроль курса: Вкл/Выкл.
Настройте вид транспорта,
чувствительность, начальную скорость .
•Заставка: Выкл/3м/5м/10м: выберите
период времени, по истечении которого
подсветка экрана автоматически
отключится.
шем выборе опции ОК. Выберите «Отмена»,
чтобы отменить форматирование.
•Заводские настройки: ОК/Отмена.
Сброс выполненных настроек до исходных
заводских значений.

11
11
Руководство по эксплуатации
• Версия: здесь вы можете
посмотреть информацию о текущей версии
программного обеспечения устройства.
•Экспозиция: настройте
экспозицию изображения.
• Датчик движения: Выкл/Вкл. Включите
или отключите детектор движения.
• Запись звука: Выкл./Вкл. Включите или
отключите запись звука на видео. Также
регулируется кнопкой UP во время записи.
•Штамп даты: Вкл./Выкл. Вклю-
чите или отключите отображение даты и
времени на видео.
•Датчик удара: 2G/4G/8G.
Настройте чувствительность G-сенсора
или отключите эту функцию, 2G -
высокая чувствительность, 8G - низкая.
мичное. Выберите качество изображения.
•Четкость: высокая/средняя/низкая. Вы-
берите режим резкости изображения.
• Баланс белого: выберите режим
баланса белого: авто/солнечно/пасмурно/
вольфрам/флуоресцент.
• ISO: отрегулируйте компенсацию ISO-
чувствительности: 100/200/авто.
•Экспозиция: отрегулируйте экспо-
зицию изображения.
• Стабилизация: Выкл/Вкл. Включите
или выключите функцию стабилизации
изображения.
• Быстрый просмотр: выберите интервал
времени показа фото после его съемки
(выкл/2 сек/5 сек).
•Штамп даты: Выкл/дата/дата вре-
мя. Включите или отключите отображение
даты и времени на фото.
Настройки в режиме просмотра
• Удалить: удалить эту фотографию/
удалить все. Выберите “Ок“ для удаления
выбранного файла либо всех файлов или
“Отмена“ для отмены.
•Защитить: защитить файл/снять защиту
файла/защитить все/снять защиту. После
подтверждения установки защиты на файл
удаление этого файла будет невозможно,
пока защита с файла не будет снята
•Режим парковки: активируйте режим
парковки.
•Поворот изображения: поверните
изображение.
•Номер: установите номер вашего авто-
мобиля.
Настройки фото
• Разрешение: 12M（4032*3024)
10M (3648*2736) / 8M (3264*2448) /
5M (2592*1944) / 3M (2048*1536) /
2MHD (1920*1080) / 1.3M (1280*960) /
VGA (640*480). Выберите размер
и разрешение фото.
Настройки в режиме записи видео
• Разрешение: выберите раз-
решение видеоизображения: 1080FHD
1920x1080 / 1080P 1440x1080 / 720P
1280x720 / WVGA 848x480 / VGA 640x480.
Разрешение влияет на качество и размер
конечного файла. При малом объёме
карты памяти предпочтительнее
использовать низкое разрешение.
•Циклическая запись: 1 мин/2 мин/3
мин. Выберите нужный интервал записи.
Видеоразрешение 1080FHD/P
достигается интреполяцией.

12
Руководство по эксплуатации
12
Комплект поставки
1 шт
1 шт
1 шт
1 шт
1 шт
1 шт
Видеорегистратор
Автомобильный адаптер
Кабель MiniUSB-USB
Крепление
Руководство по эксплуатации
Информация для потребителя
Гарантийный талон 1 шт
Технические характеристики
Угол обзора объектива
Дисплей
Разрешение видеозаписи
Формат записи видео
Формат аудио
Формат фото
Интерфейс
Встроенный аккумулятор
Продолжительность работы
Номинальное напряжение питания
Детектор движения
Циклическая перезапись
G-сенсор
Максимальный фрагмент записи
Память
Диапазон рабочих температур
Диапазон температур хранения
Влажность
Размеры устройства
Вес нетто/брутто
1200
цветной TFT, 2.7 дюйма
1920*1080; 1280*720, WVGA
848*480, VGA 640*480
AVI, кодек MJPEG
PCM
JPG
miniUSB 2.0/Выход Mini-HDMI/видеовыход
180 мА/ч
не более 30 минут
5 В; 1 А
+
+
+
1/2/3 минуты
поддержка карты памяти microSD, до 32ГБ
00С - +400С
-100С - +600С
15 - 85%
51 х 88 х 38 мм
0,05 кг/0,290 кг
Технические характеристики могут быть изменены заводом-изготовителем без предва-
рительного уведомления. Указанный вес имеет приблизительные значения.

TF-DVR24HD_IM_01
Произведено:
Под контролем «ТЕХНО ЭЛЕКТРИК ЛИМИТЕД»
Сделано в Китае
Руководство по эксплуатации
Донг Гуан КАКА Электроник Технолоджи Ко., Лтд.
№ 15, Донгхонг Роад, Линсун, Тангксия Таун, Донггуан Сити, Китай.
