Texas Equipment SMART 3400 EL User manual

SMART 3400 EL
DK Betjeningsvejledning
ENG User Manual
Texas A/S - Knullen 2 - DK - 5260 Odense S - Denmark
Tel. [phone] - www.texas.dk - [email protected]

www.texas.dk 2
1. Indholdsfortegnelse
2. Sikkerhedsforeskrifter ............................................................................................. 3
3. Identifikation ......................................................................................................... 4
4. Opsamling ............................................................................................................. 5
5. Start / stop ............................................................................................................ 6
6. Brug af maskinen ................................................................................................... 6
7. Tømning af græsopsamler ...................................................................................... 7
8. Vedligeholdelse ...................................................................................................... 7
9. Opbevaring ............................................................................................................ 8
10. Fejlfinding ............................................................................................................ 8
11. Specifikationer ...................................................................................................... 8
12. EU ov erensstemmelses erkl æring ... 9
Registrering af produkt / Reservedele
Registrer dit produkt online på Mit Texas. Mit Texas findes på www.texas.dk
Efter registrering kan Texas give dig en endnu bedre service.
Når du har registreret dit produkt, sørger Texas for at tilknytte rele vant info r-
mation til produktet såsom reservedelstegning, manual, fejlfinding m.m. De r-
udover kan Texas kontakte dig med relevant information vedrørende dit pr o-
dukt.
Reservedelstegning over alle Texas produkter findes på vores hjemmeside
www.texas.dk. Find er du selv varenumre, giver det en hurtigere ekspedition.
Reservedele kan købes online på www.texas.dk eller kontakt din nærmeste
forhandler. Du finder forhandlerliste på www.texas.dk

www.texas.dk 3
2. Sikkerhedsforeskrifter
- Læs denne betjeningsvejledning grundigt, så du forstår og kan følge alle sikke r-
hedsforeskrifter og betjeningsfunktioner fuldstændigt, før du går i gang med at
ar bejde med maskinen.
- Børn under 16 år må ikke bruge maskinen.
- Hvis du føler dig syg, træt, eller har indtaget alkohol eller medicin, må du ikke
ar bejde med maskinen.
- Sørg for at eventuelle tilskuere er mindst 10 meter fra det sted, hvor du star ter /
ar bejder med maskinen.
- Begynd aldrig på at anvende maskinen før arbejdsområdet er ryddet.
- Alle reparationer, som ikke er beskrevet i denne betjeningsvejledning, må kun
udfø res af specieluddannet personale på et autoriseret serviceværksted.
- Brug kun originale reservedele ved reparation.
- Maskinen må kun lånes ud til personer, som er fortrolig med betjening af maskinen.
- Betjeningsvejledningen skal under alle omstændigheder medfølge.
- Undgå brug af maskinen på vådt græs.
- Løb aldrig med maskinen
- Stop maskinen, når du kører på andre overflader end græs, fx. flisearealer.
Læs denne manual inden brug af maskinen.
Bortskaffelse af elektriske produkter må ikke ske sammen med almind e-
ligt husholdningsaffald. Elektriske produkter skal medbringes til det lokale
genbrugscenter og bortskaffes på korrekt vis der
Hold hænder og fødder væk fra roterende dele.
Brug ikke maskinen når mennesker, særligt børn eller dyr er i nærheden.

www.texas.dk 4

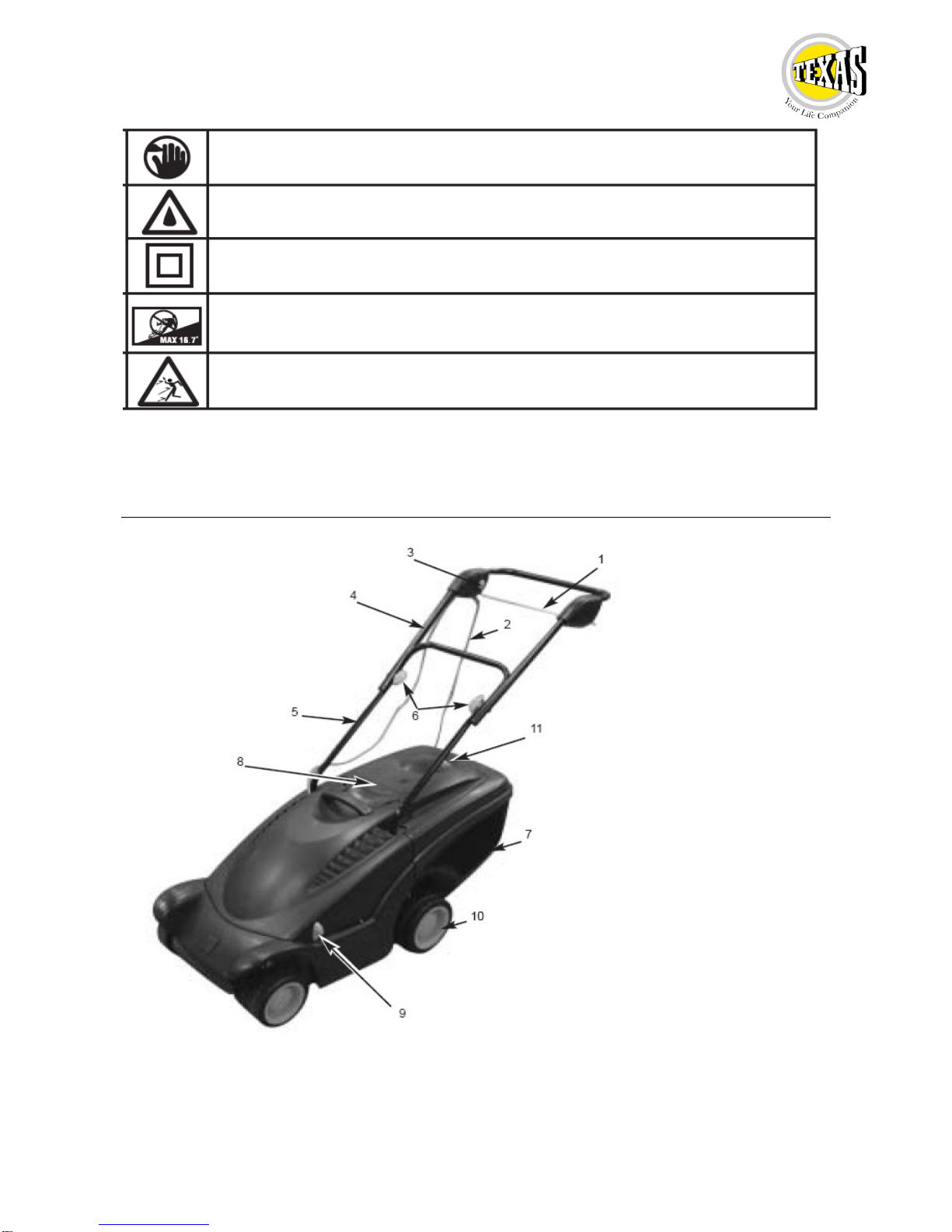

3. Identifikation
Pas på fingrene, når du udskifter kniven
Vandtæt konstruktion
Dobbelt isoleret.
Må ikke benyttes på skråninger med en hældning på mere end 16
o
Begynd aldrig på at anvende maskinen, før arbejdsområdet er ryddet.
1. Motorbremse
2. Led ning
3. Sikkerhedskontakt
4. Øverste styr
5. Nederste styr
6. Bolte og møtrik
7. Græsopsamler
8. Bagklap
9. Højdejustering
10. Hjul
11. Græsindikator

www.texas.dk 5
4. Opsamling
1. Saml det øverste håndtag (4) med det n e-
derste håndtag (5) med bolte og møtrikker (6).
2. Monter de to understyrrør i hul lerne på
kli p peskjoldet.
3. Saml græsopsamleren ved at trykke tapp e-
ne sammen. Løft bagklappen op og monter
opsamlerkassen.
4. Monter de to låseskruer (A). Check at
un derstyret er spændt godt fast.
5. Højdejustering. Før regulering af højden
skal maskinen være stoppet.
For at sænke klippehøjden - træk højdejust e-
ringsarmen A opad mens du trykker nedad på
toppen af motordelen. Når du vil hæve klipp e-
højden, skal du løfte i motorskjoldet, mens
justeringsarmen trykkes frem.

www.texas.dk 6
5. Start / stop
6. Brug af maskinen
Før du slår dit græs, skal du fjerne ef fekter fra plænen, som kan ødelægge maskinen eller
forårsage personskade.
Start med at slå kanten af plænen og slå så midten ved at køre frem og tilbage, så du
undgår at køre over kablet.
Slå græsset to gange om ugen i vækstsæsonen. Maskinen skal være sl ukket, når du
tø m mer opsamlerkassen.
Overbelast ikke plæneklipperen.
Hvis motorens lyd pludselig ændrer sig under brugen, kan maskinen være overbelastet.
Øg evt. klippehøjden. Kør langsomt i højt græs.
Håndtaget er produceret med en sikkerhedsknap
for at undgå uagtsom star t.
Tryk på startknap (A) og hold den inde, mens du
presser håndtaget (B) ind imod styret. Slip hån d-
taget (B) for at stoppe maskinen.
Når du stopper maskinen, skal du sørge for, at
kniven er helt holdt op med at rotere, før du rør
kniven for at fjerne græ s m.v.

www.texas.dk 7
7. Tømning af græsopsamler
8. Ved ligeholdelse
Tjek for fejl og løse dele, fx. ødelagt kniv, løse samlinger og slidte eller ødelagte dele.
Tjek at beskyttelsesskjolde m.v. er monteret korrekt og ikke er beskadiget på nogen måde.
Rengør maskinen med en blød børste eller klud. Maskinen m å ikke nedsænkes i vand.
Maskinen må ikke anvendes på vådt underlag.
Maskinen må ikke bruges på cement, asfalt eller andre ru overflader.
Maskinen må kun bruges til opsamling af græs.
1. Når græsindikatoren (A) er oppe, betyder det, at
beho l deren er fyldt.
Bemærk : Grundet forskellige græsforhold i forskellige
la n de, virker den funktion derfor ikke optimalt alle steder.
Hold derfor altid selv øje med om opsamleren er fyldt.
2. Løft bagklappen.
3. Løft græsbeholderen af og tøm de n.

www.texas.dk 8
9. Opbevaring
Tag strømmen fra inden du påbegynder vedligeholdel se eller service af maskinen.
Læg maskinen på siden og rens knive og undersiden af maskinen. Fjern græs og andet
med et redskab lavet af træ eller plastic. Rens maskinens ydre dele med en blød klud eller
børste. Brug ikke vand, opløsningsmidler eller pol ish.
Opbevar maskinen på et tørt sted og indsmør knivene i olie.
Læg ikke noget oven på maskinen.
Hvis du er i tvivl, bør du kontakte din Texas forhandler.
10. Fejlfinding
Fjern græs eller anden affald fra kniven.
Tjek om kniven har taget skade. Udsk rift evt.
Hvis dette ikke får maskinen til at køre fejlfrit, skal den afleveres til service for at blive
re n set, smurt og få slebet knivene.
11. Specifikationer
Model
SMART 3400 EL
Motoreffekt 230 V, 1200 Watt
Omdrejninger 3.500 - 4.000 / min
Væ gt 16 kg
Knivlængde 34 cm
Græsopsamler - volumen
40 l
Højdeindstillinger 20 - 70 mm

www.texas.dk 9
CE Overensstemmelseserklæring DK
CE Certificate of conformity GB
CE Överensstämmelse SE
EU - importør EU - importer EU - importör
Texas Andreas Petersen A/S
Erklærer herved at materiel Hereby certifies that the following Undertecknad förklarar
på företagets vägnar att
Plæneklipper elektrisk Lawn mower electric Gräsklippare elektrisk
SMART 3400 EL
Er fremstillet i overensstemmelse med f ølgende direktiver Is in compliance with the
specifications of the machine directive and subsequent modifications Ä r i
överensstämmelse med de gällande EU - riktlinjerna
98/37 EC
Materiellet er udført i henhold til følgende standarder Conforms w ith the following
standards För att kunna garantera överensstämmelse och nationella standarder, är
följande standarder harmoniserade
Registration no.: AM 50053456 0001
Report no.: 15009595 001
Texas Andreas Petersen A/S
Knullen 2 DK - 5260 Oden se S
28.04.2005
Verner Hansen
Administrerende Direktør Managing Director
Verkställande direktör

www.texas.dk
10
1. Contents
2. Safety precautions ..11
3. Identification ..12
4. Collection ..13
5. Start / stop ..14
6. Use of the machine .14
7. Emptying grass collector ..15
8. Maint enance .. .15
9. Storage ..16
10. Trouble shooting .16
11. Specific ations . ..16
12. ECdeclaration of conformity ..17
Spare parts
Part list and explosive drawings for the specific product, can be found
on our website www.texas.dk
If you help find part numbers yourself, it will ease the service.
For purchase of spare parts, please contact your dealer.

www.texas.dk
11
2. Safety precautions
- Read th is manual thoroughly so that you understand and can follow all safety pr e-
cautions and operation functions completely before you start working with the m a-
chine.
- Children under the age of 16 must not use the machine.
- If you feel ill, tired or are under i nfluence of alcohol or medicine you must not use
the machine.
- Make sure any spectators are placed at least 10 meters from the place where you
start working with the machine.
- Never start using the machine until the work area is cleared.
- All repairs, which are not described in this manual, must only be carried out by your
dealer.
- Only use original spare parts.
- The machine must only be lent to people, who are confident with the operation of
the machine.
- The user manual shall always follow the mach ine.
- Avoid using the mower on wet grass.
- Never run when using the machine
- Stop the machine when you run on other surfaces than grass e.g. areas with tiles.
Read the manual before using the machine.
Removal of electric products must not be carried out together w ith no r
mal
household garbage. Electric product shall be brought to the local rec y-
cling centre.
Keep hands and feet away from moving parts.
Don t use the machine when people or animals are close by.

www.texas.dk
12
3. Identification
Mind your fingers when replacing the blade.
Water - proof construction.
Double isolated.
Must not be used on slopes of more than 16
o.
Never start working with the machine until the work area is cleared.
1. Engine brake
2. Cord
3. Safety switch
4. Top handle
5. Low handle
6. Bolts and nuts
7. Collection box
8. Hatch
9. Height adjustment
10. Wheels
11. Grass indicator

www.texas.dk
13
4. Collection
1. Mount the top handle (4) with the low ha n-
dle (5) by the means of nuts and bolts (6).
2. Mount the two handle pi pes onto the holes
on the cutting shield.
3. Mount the collection box by pressing the
taps together. Lift up the hatch and mount the
collection box.
4. Mount the two lock pins (A). Check that the
handle tube is tightened well.
5. Height adjust ment. Before regulating the
height, the machine must be stopped.
In order to lower the cutting height pull the
height adjustment arm upwards while pressing
down on the top of the engine part. When you
wish to raise the cutting height you shall lift the
engine shield while the adjustment arm is
pushed forward.

www.texas.dk
14
5. Sta rt / stop
6. Use of the machine
Before you cut your grass you must remove objects from the lawn, which may damage the
machine or cause personal injury.
Start by cutting the edge of the lawn and then cut the middle by running forwards and
backwards so that you avoid damaging the cable.
Mow the lawn twice a week in the growth season. The machine must be turned off when
you empty the collection box.
Never overload the lawn mower.
If the engine noise suddenly changes during use the machine can be overloaded. mot o-
rens lyd pludselig ændrer sig under brugen, kan maskinen være overbelastet. If necessary
you shall increase the cutting height. Run slowly in high grass.
The handle is made with a safety switch that pr e-
vents involuntary start..
Press the start button (A) and keep it pressed,
while you release the handle (B) against the ha n-
dle. Release the handle ( B) in order to stop the
machine.
When you stop the machine you shall make sure
the blades have stopped running before you start
removing grass from the blade.

www.texas.dk
15
7. Emptying grass collector
8. Maintenance
Inspect for fau lts and lose parts e.g. damaged blade, lose connections and worn down and
damaged parts.
Make sure the protection shield is correctly mounted and not damaged in any way.
Clean the machine with a soft brush or cloth. The machine must not be lowered in wa ter.
The machine must not be used on wet surface.
The machine must not be used on concrete, asphalt or other rough surfaces.
The machine must only be used for collection of grass.
1. When the grass indicator (A) is in top, the container is
full.
Note : Due to different gr ass conditions in different cou n-
tries this function does not work at its best in all places.
Therefore always keep an eye on the collection box being
full.
2. Lift up the hatch.
3. Lift up the grass collector and empty it.

www.texas.dk
16
9. Storage
Plug off the electricity before you start maintaining or servicing the machine.
Place the machine on its side and clean the blades and the underside of the machine.
Remove grass etc. with a tool made of wood or plastic. Clean the outer parts of the m a-
chine with a soft cloth or brush. Don t use water, solvent or polish.
Store the machine in a dry place and lubricate the blades in oil.
Don t place anything on the machine.
If you have any questions please contact your dealer.
10. Trouble Shooting
Remove grass and dirt from the blade.
Make sure the blade is not damaged. Replace if necessary
If this does not make your machine run, you must contact your dealer.
11. Specificationes
Model
SMART 3400 EL
Motor effect 230 V, 1200 Watt
Revolutions 3.500 - 4.000 / min
Weight 16 kg
Blade length 34 cm
Co llection box 40 l
Height adjustment 20 - 70 mm

www.texas.dk
17
CE Overensstemmelseserklæring DK
CE Certificate of conformity GB
CE Överensstämmelse SE
EU - importør EU - importer EU - importör
Texas Andreas Petersen A/S
Erklærer herved at materiel He reby certifies that the following Undertecknad förklarar
på företagets vägnar att
Plæneklipper elektrisk Lawn mower electric Gräsklippare elektrisk
SMART 3400 EL
Er fremstillet i overensstemmelse med følgende direktiver Is in compliance w ith the
specifications of the machine directive and subsequent modifications Ä r i
överensstämmelse med de gällande EU - riktlinjerna
98/37 EC
Materiellet er udført i henhold til følgende standarder Conforms with the following
standards För att k unna garantera överensstämmelse och nationella standarder, är
följande standarder harmoniserade
Registration no.: AM 50053456 0001
Report no.: 15009595 001
Texas Andreas Petersen A/S
Knullen 2 DK - 5260 Odense S
28.04.2005
Verner Hansen
Administrerende Direktør Managing Director
Verkställande direktör
