Texas TS 4518 User manual

TS 4518
DK Betjeningsvejledning
SE Bruksanvisning
GB User Manual
PL Instrukcja obsługi
Texas A/S - Knullen 22 - DK-5260 Odense S - Denmark Version 13.1
Tel. [phone] - www.texas.dk - [email protected]

www.texas.dk 2
1. Indholdsfortegnelse
2. Sikkerhedsforskrifter 3
3. Identifikation 5
4. Symboler på maskinen 5
5. Montering af sværd og kæde 6
6. Før start - brændstof og kædeolie 7
7. Start 7
8. Stop 8
9. Kædebremse 8
10. Automatisk smøring 8
11. Justering af karburator 9
12. Brændstoffilter 9
13. Olietank filter 10
14. Luftfilter 10
15. Tændrør 10
16. Vedligeholdelse af sværd og kæde 10
17. Opbevaring 11
18. Fejlfinding 12
19. Specifikationer 12
20. CE Overensstemmelseserklæring 47
Registrering af produkt / Reservedele
Registrer dit produkt online på Mit Texas. Mit Texas findes på vores www.texas.dk
Efter registrering kan Texas give dig en endnu bedre service.
Når du har registreret dit produkt, sørger Texas for at tilknytte relevant information
til produktet såsom reservedelstegning, manual, fejlfinding m.m. Derudover kan
Texas kontakte dig med relevant information vedrørende dit produkt.
Reservedelstegning over alle Texas´ produkter findes på www.texas.dk
Finder du selv varenumre, giver det en hurtigere ekspedition.
For køb af reservedele, kontakt venligst din nærmeste forhandler.
Du finder forhandlerliste på Texas' hjemmeside.

www.texas.dk 3
2. Sikkerhedsforskrifter
-Læs denne betjeningsvejledning grundigt, dermed du forstår og kan følge alle sik-
kerhedsforskrifter og betjeningsfunktioner fuldstændigt, før du går i gang med at
arbejde med maskinen.
-Børn må ikke bruge saven.
-Hvis du føler dig syg, træt eller har indtaget alkohol eller medicin, skal du undlade at
arbejde med motorsaven.
-Brug altid sikkerhedsfodtøj, sikkerhedsbukser, beskyttelsesbriller, høreværn og sik-
kerhedshjelm.
-Brændstof må kun påfyldes udendørs. Aftør spildt brændstof før maskinen startes.
Gå mindst 3 meter væk fra brændstofbeholderen og påfyldningsstedet før kædesa-
ven startes. Fyld aldrig brændstof på en varm motor, vent til den er afkølet.
-Sørg for, at eventuelle tilskuere er mindst 10 meter fra det sted, hvor du starter /
arbejder med kædesaven.
-Begynd aldrig at save før: - Arbejdsområdet er ryddet.
- Du har sikkert fodfæste.
- Du har vurderet, hvor træet vil lande.
-Hold om kædesavens håndtag med begge hænder og med tommelfingeren under
forreste bøjle.
-Hold kædesaven væk fra kroppen.
-Før du starter kædesaven, skal du kontrollere, at kæden ikke er i kontakt med noget.
-Stop altid motoren, når du stiller kædesaven fra dig. Sørg for at sværd og kæde
vender bagud, når du bærer maskinen. Pas på du ikke brænder dig på den varme
udstødning.
-Undersøg din kædesav for slidte, løstsiddende eller ødelagte dele, spænd bolte og
møtrikker efter. Maskinen bør ikke anvendes, før den er i korrekt og driftsmæssig
stand. Vær sikker på at kæden altid står stille, når motoren går i tomgang.
-Vær ekstra forsigtig, når du saver i buske og små træer. Små grene kan gribe fat i
kæden og blive slynget imod dig eller få dig til at miste balancen.
-Sørg for at håndtagene er rene, og at der ikke er rester af olie og benzin.
-Arbejd kun med kædesaven udendørs.

www.texas.dk 4
-Arbejd kun med træfældning, hvis du er specielt uddannet til det.
-Alle reparationer, som ikke er beskrevet i denne betjeningsvejledning, må kun
udføres af specialuddannet personale på et autoriseret serviceværksted. Brug af
forkert værktøj kan ødelægge din kædesav.
-Kædebremsen er monteret for at beskytte mod ”kast”, som er en hurtig opadgående
bevægelse i sværdet. Dette kan forekomme, hvis sværdspidsen rammer fremmed-
legemer. Det er derfor vigtigt, at du er opmærksom på, om kædebremsen virker.
-Hold kædesaven fast med begge hænder i håndtaget, og hold den så tæt ind til dig,
at du hele tiden har kontrol over den.
-Lad motorkroppen ligge mod træet, mens du saver.
-Undgå at save med sværdspidsen og kontroller at sværdspidsen ikke rammer
noget, mens du saver.
-Sav ikke med kædesaven over skulderhøjde.
-Følg vejledningen for filning og vedligeholdelse i denne betjeningsvejledning.
-Start ikke kædesaven uden at have sværd og kæde monteret, da motoren kan
komme op i et højere omdrejningstal end koblingen og kædestop er beregnet til.
Dette kan medføre skade på både maskine og bruger.

www.texas.dk 5
3. Identifikation
4. Symboler på maskinen
1. Håndbeskytter (kædebremse)
2. Starthåndtag
3. Luftfilter
4. Choker
5. Sikkerhedsknap
6. Bagerste håndtag/greb
7. Gashåndtag
8. Tændingskontakt Start/stop
9. Benzin dæksel
10.Kædeolie dæksel
11.Forreste håndtag/greb
12.Savkæde
13.Sværd
a) Til brændstof (olieblandet benzin)
b) Til kædeolie
c) Tændingskontakt til start/stop
Position op = Start
Position ned = Motor stopper
d) Trækkes knappen ud, gives choker
e) Justering af kædeolie mængde:
MAX = Kædesmøring øges
MIN = Kædesmøring mindskes
f) Justering af karburator:
H = Fuldgasdyseskrue
L = Tomgasdyseskrue
T = Tomgangsskrue

www.texas.dk 6

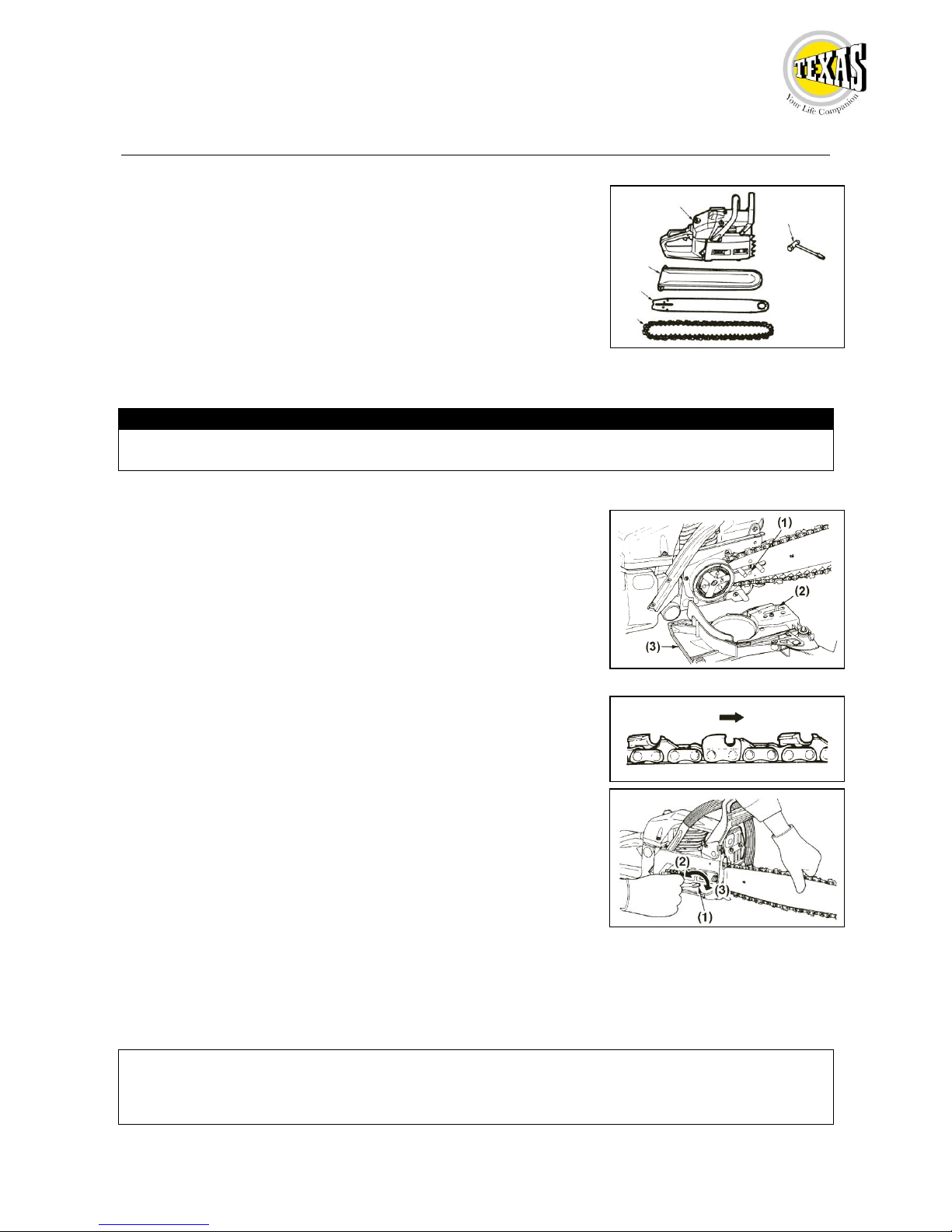

5. Montering af sværd og kæde
Motorsaven er som standard pakket som vist på
illustration F1.
1) Motorenheden
2) Sværdbeskytter/hylster
3) Sværd
4) Kæde
5) Tændrørsnøgle
ADVARSEL
Savkæden har meget skarpe tænder.
Brug derfor altid beskyttende handsker, når du monterer/afmontere/justere kæden.
Sværd og kæde monteres - se illustration F2:
1) Træk kædebremse håndtaget tilbage mod maskine,
så bremsen ikke er aktiveret
2) Løsne møtrikkerne og fjern plastskærmen (3)
3) Placer sværdet på gevindtappene (1)
og skub det ind mod drivhjulet.
4) Anbring kæden på drivhjulet med tænderne pegende
fremad (mod sværdets spids). Se illustration F3
Placer kædens drivled, så der er i korrekt indgreb med
drivhjulets tænder
5) Sørg for at kæden sidder præcist på sværdet
6) Monter plastskærmen (3) igen. Sørg for at kæde-
stramningstappen sidder korrekt i sværdets hul.
7) Inden møtrikkerne til spændes, strammes kæden vha.
kædestrammeren (1), indtil den passer præcist.
(2) = kæde løsnes
(3) = kæde strammes
Se illustration F4
Kæden skal være så stram at man lige netop kan løfte
drivleddet fri af sporet i sværdet.
Bemærk: En ny kæde kan udvide sig i længde i starten. Sørg derfor jævnligt for at efterse
og stramme den - da en løs kæde kan hoppe af eller medføre slid på både kæden selv
samt sværdet.
(5)
(1)
(2)
(3)
(4)
F1
F4
F3
F2
(4)

www.texas.dk 7
6. Før start - brændstof og kædeolie
Bland blyfri benzin oktan 95 og godkendt halvsyntetisk 2-takts olie.
Vi anbefaler Tex-Part olie Motex 2 TX med en 50:1 - 2 % blanding.
Hvis der anvendes andre typer olier skal du kan følge
olieproducentens anvisninger.
ADVARSEL
Undgå åben ild i nærheden af påfyldningsstedet. Vær opmærksom på om der er snavs
eller vand i benzinen. Opbevar altid benzin i en ren og godkendt dunk.
Brug altid kædeolie til smøring af sværd og kæde. Texas anbefaler Klingtex kædeolie
viskositet 125.
7. Start
1) Påfyld kædeolie (1) og brændstof (2)
2) Sørg for at stopknap og kædebremse ikke er i brug
3) Slå stop/start kontakten op (3)
4) Træk chokeren (7) helt ud.
5) Mens saven holdes forsvarligt på jorden med foden
inde i bagerste håndtag og venstre hånd på forreste
håndtag, trækkes der i starthåndtaget et par gange
med højre hånd, indtil første eksplosion høres.
6) Tryk gashåndtaget (5) ind. Chokeren vil automatisk
trække sig ind. Proceduren ovenfor gentages 1-3 gange.
Saven skulle nu starte.
7) Tryk sikkerhedsknap (6) og gashåndtag (5) ind.
8) Lad saven varme op lidt inden den anvendes, og
kontroller at choker er trykket helt ind.
Advarsel: Hold afstand til kæden, da den vil begynde at
køre, når saven startes. Start kun saven, når den ligger
på et fast underlag - aldrig i hånden!
Bemærk: Hvis motoren genstartes umiddelbart efter
den er stoppet, behøves ikke choker.
(3)
F8
(7)
F9
F10
(6)
(5)
F11
F7

www.texas.dk 8

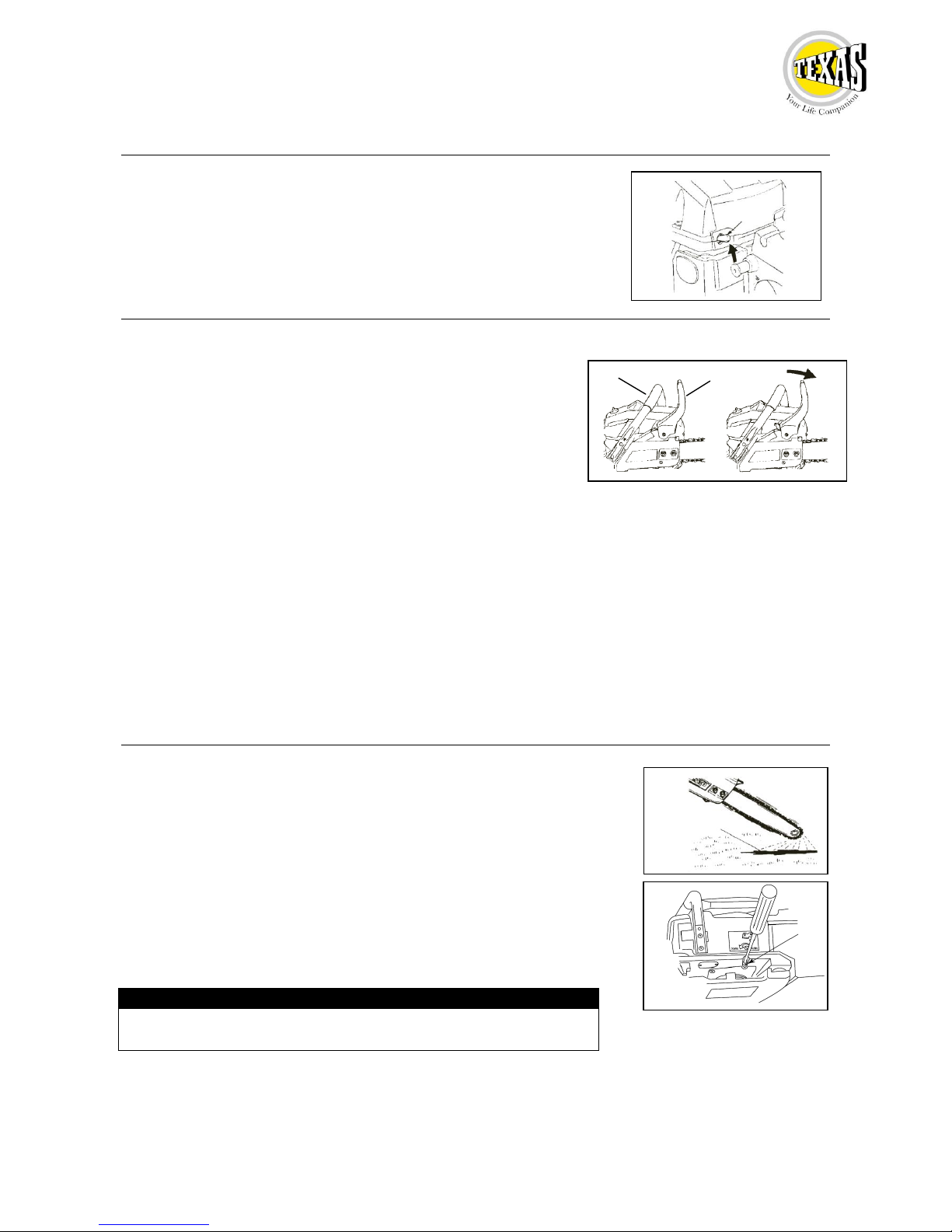

8. Stop
1) Slip gashåndtaget.
2) Lad motoren gå i tomgang.
3) Tryk maskinens tændingskontakt (3) ned på ”stop”
9. Kædebremse
Test kædebremsen på følgende måde.
1) Placer saven på et fast underlag.
2) Start motoren.
3) Hold med højre hånd på bagerste gashåndtag
4) Hold med venstre hånd på forreste håndtag (a)
5) Giv 1/3 gas og pres kædebremsen (b) frem.
6) Kæden skal øjeblikkeligt stoppe. Når den stopper, frigiv gassen.
7) Hvis kædebremsen virker, stop maskinen og placer kædebremsehåndtaget i
deaktiveret position (træk det tilbage).
Denne øvelse skal foretages hver gang inden saven anvendes.
Hvis kædebremsen ikke virker, kontakt forhandleren for reparation.
10. Automatisk smøring
Kædesaven er udstyret med et automatisk smøresystem,
der sikrer at kæden altid er smurt optimalt. Det er dog en
forudsætning, at der altid er kædeolie på maskinen.
Efter motoren er startet, gives halv gas. Tjek at kædeolie
sprøjtes ud som vist på billedet (F12 -1)
Oliemængden kan også justeres manuelt (F13 - 2)
ADVARSEL
Tjek altid at maskinen er påfyldt med kædeolie inden start.
Kørsel uden kædeolie kan medføre skade på saven.
Bemærk Texas anbefaler Klingtex kædeolie viskositet 125.
(3)
(a)
(b)
(1)
F12
F13
(2)

www.texas.dk 9

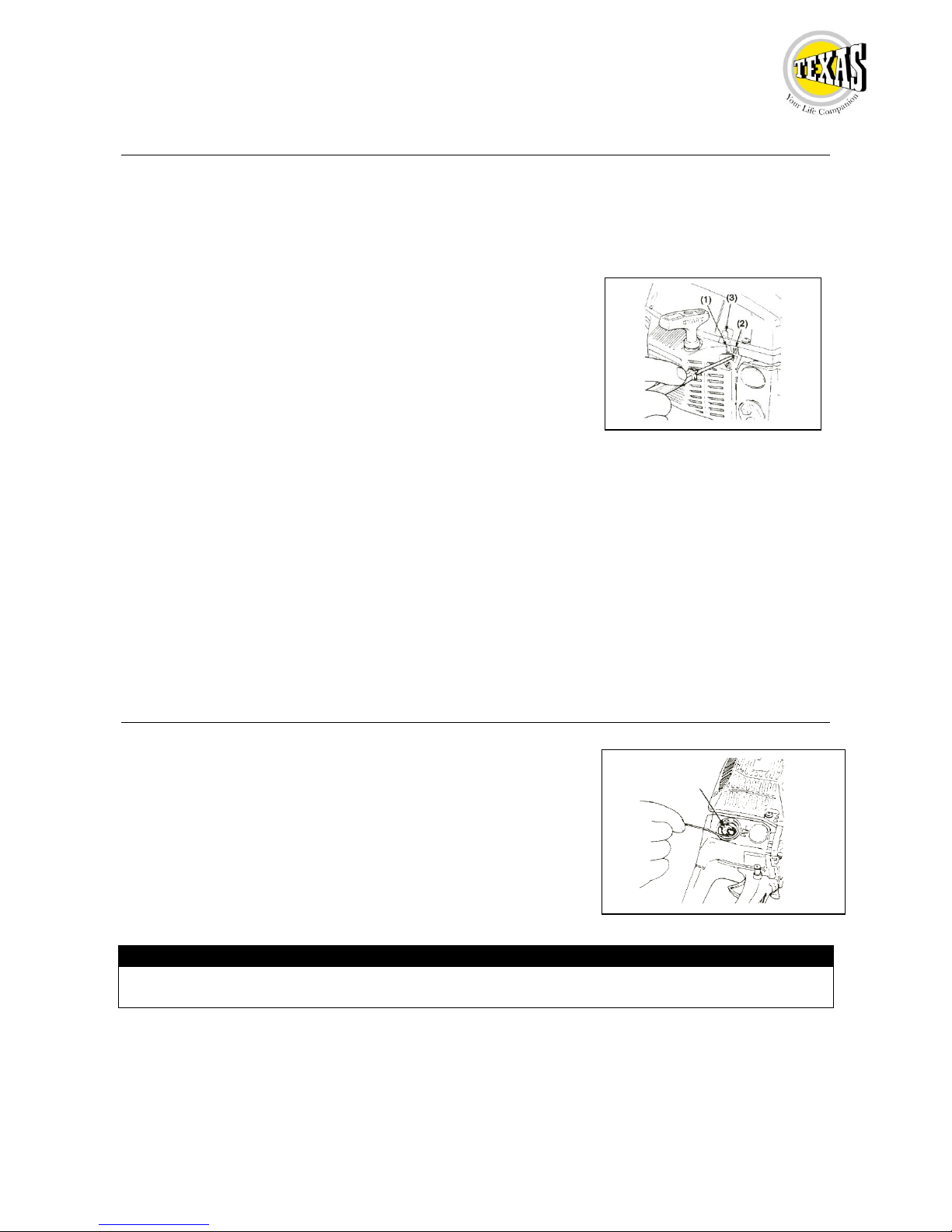

11. Justering af karburator
Karburatoren er fra fabrikkens side indstillet, men kan kræve finjustering.
Justering af karburatoren skal altid udføres med monteret og velsmurt sværd og kæde,
rent luft- og brændstoffilter, samt korrekt brændstofblanding.
1) Stop motoren
2) Tilspænd L (1) og H (2) skruerne helt med uret
3) Løsne dem herefter følgende omgange mod uret:
L skrue = 1¼ omgang
H skrue = 1¾ omgang
4) Start motoren, og lad den varme op ved halv gas.
Lad den herefter køre uden at give gas.
5) Drej L skruen langsomt med uret og find positionen med max omdrejninger.
Drej herefter skruen ¼ omgang tilbage mod uret.
6) Tilspænd tomgangsskruen T (3) med uret, indtil kæden begynder at bevæge sig.
Herefter løsnes skruen langsom, indtil kæden standser.
7) Udfør en test savning, og juster H skruen til bedste ydelse (ikke højeste omdrejninger).
Hvis tvivl, lad altid et serviceværksted udføre justeringer af motoren!
12. Brændstoffilter
1) Fjern brændstoftankens dæksel.
2) Dræn al brændstof fra tanken.
3) Form en krog ud af et stykke ståltråd.
4) Grib fat i brændstoffilteret (4) i tanken med krogen.
5) Rens filteret i benzin eller udskift hvis nødvendigt.
6) Indsæt filter / slange i tanken igen, vær opmærksom på,
at det kommer rigtig på plads i bunden af tanken.
7) Fyld brændstof på igen.
ADVARSEL
Brug aldrig maskinen uden brændstoffilter. Det kan skade maskinens indre dele
og forkorte motorens levetid.
Det er vigtigt at luftindtaget ved startsnoren og cylinderens køleribber fri for ophobning af
savsmuld. Rengør dem, så snart de viser tegn på opsamling af savsmuld og skidt.
Ansamlinger forringer motorens køling og kan medføre beskadigelse af motoren såvel
som andre vigtige dele (tændspole, oliepumpe mv.) pga. overophedning.
F14
(4)

www.texas.dk 10
13. Olietank filter
Renses på samme måde som brændstoffilteret.
Rens også for skidt inde i tanken, hvor det er muligt.
14. Luftfilter
Luftfilteret bliver efterhånden tilstoppet med savsmuld
og støv, og skal jævnligt rengøres.
Rens luftfilteret på følgende måde.
1) Løsne og fjern topdækslet.
2) Tag luftfilteret ud og bank det forsigtigt mod en hård flade,
for at få støvet ud. Hvis meget beskidt, kan luftfilteret skilles
ad i 2 dele. Børst herefter delene med en blød børste.
3) Monter filteret igen, placer topdækslet og spænd igen.
15. Tændrør
Tændrøret er placeret inde under luftfilteret.
Tændrøret skal holdes rent for at virke optimalt.
Tjek tændrøret på følgende måde.
1) Sæt maskinens tændingskontakt på ”stop”.
2) Tag tændrørshætten af tændrøret.
3) Børst snavs og savsmuld væk omkring tændrøret.
4) Skru det ud med en tændrørsnøgle.
5) Tjek, rens eller udskift hvis nødvendigt.
6) Monter tændrøret sikkert og placer tændrørshætten på tændrøret igen.
16. Vedligeholdelse af sværd og kæde
Smørehul. Afmonter sværd og kontroller om
smørehullet (1) er stoppet med savsmuld eller snavs.
(1)
(1)
(2)

www.texas.dk 11
Sværd. Rens næsehjul og løbegang for snavs.
Vend evt. sværdet for at fordele sliddet. Et slidt sværd
kan være farligt at anvende, og bør derfor udskiftes.
Kæde. Kæden bør files jævnligt for at opnå det bedste
resultat.
1) Sørg for at sværdet er spændt godt fast.
2) Brug en 4,8 mm (3/16”) fil.
3) Fil alle tænderne med 3-4 strøg, så de er ens,
som vist på tegningen.
4) Det er nødvendigt jævnligt at efterse højden af
tænderne, hvis de er for høje, bør de files ned.
Vedligeholdelsesintervaller:
Del
Efter hver
brug
Hver 10.
køretime
Hver 20.
køretime
Skruer / bolte
Tjek / stram
X
Luftfilter
Rens / udskift
X
Brændstoffilter
Udskift
X
Sværd / drivhjul
Rens
X
Tændrør
Rens / juster/ udskift
X
Brændstofslange
Tjek
X
Udskift
Hvis nødvendigt
Kædebremse
Tjek
X
Udskift
Hvis nødvendigt
17. Opbevaring
1) Tøm brændstoftanken.
2) Start maskinen og lad den køre til alt brændstof er brugt.
3) Lad maskinen køle af.
4) Skru tændrøret af.
5) Hæld 1 teskefuld 2-taktsolie i tændrørshullet.
6) Træk roligt i startsnoren 2-3 gange, dermed olien bliver fordelt i maskinen.
7) Skru tændrøret forsvarligt på, og sæt tændrørshætten på igen.
8) Opbevar motorsaven et tørt sted.

www.texas.dk 12
18. Fejlfinding
PROBLEM
ÅRSAG
LØSNING
Starter, men vil ikke køre.
Starter ikke.
Forkert startprocedure.
Følg instruktionerne.
Forkert karburatorjustering.
Juster karburator. Kontakt et
service værksted.
Defekt tændrør.
Rens eller udskift.
Brændstoffilter stoppet.
Rens eller udskift.
Motoren starter, men maski-
nen har intet kraftoverskud.
Forkert chokerposition
Sæt choker på KØR
Snavset gnistfang
Rens gnistfang. Kontakt et
service værksted.
Snavset luftfilter
Rens luftfilter
Forkert karburatorjustering.
Juster karburator. Kontakt et
service værksted.
Kører uregelmæssigt.
Forkert / snavset tændrør.
Udskift eller rens tændrør.
Ryger meget
Forkert karburatorjustering.
Juster karburator. Kontakt et
service værksted.
Forkert brændstofblanding.
Brug den foreskrevne 2-takts
blanding.
19. Specifikationer
Model
TS 4518
Slagvolume
45.1 cc
Output
1,8 kW
Tænding
Elektronisk
Brændstof
Blyfri 95 oktan,
olieblandet, 2-takt
Tankindhold (Brændstof)
550 ml
Tankindhold (Kædeolie)
250 ml
Smøring
Klingtex kædeolie
Viskositet 125
Anti-vibration
Ja
Vægt
6,5 kg
Sværdlængde
18” / 45 cm
Næsehjul
7 tænder
Sværd type
Oregon 18”
Kæde type 0.325
Tex-kæde 213 (40-213
Kædebremse
Ja
Håndskærm
Ja
Gaslås
Ja
Kædefanger
Ja

www.texas.dk 13
1. Innehållsförteckning
2. Säkerhetsföreskrifter 14
3. Identifikation 16
4. Symboler på maskinen 16
5. Montering av svärd och kedja 17
6. Før start - bränsle och kedjeolja 18
7. Start 18
8. Stopp 19
9. Kedjebroms 19
10. Automatisk smörjning 19
11. Inställning av förgasaren 20
12. Bränslefilter 20
13. Oljetankfilter 21
14. Luftfilter 21
15. Tändrör 21
16. Underhåll av svärd och kedja 21
17. Förvaring 22
18. Felsökning 23
19. Specifikationer 23
20. CE Överenskommelseförklaring 47
Registrering av produkt/reservedelar
Registrera din produkt online på Mit Texas. Mit Texas finns på www.texas.dk
Efter registreringen kan Texas ge dig ännu bättre service.
När du har registrerat din produkt kan Texas lättare knyta relevant information till
den, som t.ex. reservdelsförteckning, manual, felsökning m.m. Dessutom kan Texas
kontakta dig med relevant information om din produkt.
Reservdelsförteckning över Texas produkter finns på www.texas.dk
Om du själv tar reda på varunumret går expeditionen snabbare.
Om du vill köpa reservdelar, kontakta din närmaste återförsäljare.
Du hittar en lista över återförsäljare på Texas hemsida.

www.texas.dk 14
2. Säkerhetsföreskrifter
-Läs denna bruksanvisning noggrant, så att du förstår och kan följa alla säkerhetsfö-
reskrifter och betjäningsfunktioner innan du börjar arbeta med maskinen.
-Låt inte barn använda sågen.
-Använd aldrig motorsågen om du är sjuk, trött, har druckit alkohol eller har tagit
medicin.
-Använd alltid personlig skyddsutrustning såsom; skyddsskor, säkerhetsbyxor,
skyddsglasögon, hörselskydd samt skyddshjälm.
-Påfyllning av bränsle får endast ske utomhus. Spillt bränsle torkas av innan maski-
nen startas. Gå minst tre meter bort från bränslebehållaren och påfyllningsplatsen
innan kedjesågen startas. Fyll aldrig på bränsle när motorn är varm, utan vänta tills
den har blivit kall.
-Se till att inga obehöriga finns inom arbetsområdet (minst 10 meter från den plats
där du arbetar).
-Börja aldrig såga innan: - arbetsområdet har städats.
- du står stadigt.
- du har planerat en flyktväg vid fallande träd.
-Fatta tag om kedjesågens handtag med båda händer och med tummen under den
främre ringen.
-Håll kedjesågen bort från kroppen.
-Innan du startar kedjesågen, skall du kontrollera att kedjan inte kan gripa tag i något.
-Stoppa alltid motorn när du ställer kedjesågen ifrån dig. Bär motorsågen med svärd
och kedja vända bakåt. Se upp så att du inte bränner dig på det varma utblåsröret.
-Undersök din kedjesåg för slitna, lösa eller förstörda delar, och dra åt bultar och
muttrar om så behövs. Maskinen bör inte användas innan den är i korrekt och
driftsmässigt skick. Var säker på att kedjan alltid står stilla när motorn går på tom-
gång.
-Var extra försiktig när du sågar i buskar och små träd. Små grenar kan gripa tag i
kedjan och slungas mot dig eller få dig att tappa balansen.
-Se till att handtagen är rena, och att det inte finns rester av olja och bensin.
-Arbeta endast med kedjesågen utomhus.
-Arbeta endast med trädfällning om du är speciellt utbildad för det.

www.texas.dk 15
-Alla reparationer som inte beskrivs i denna bruksanvisning får endast utföras af
specialutbildad personal på en auktoriserad serviceverkstad. Om fel verktyg an-
vänds, kan din kedjesåg förstöras.
-Kedjebromsen är monterad för att skydda mot ”kast”, som är en snabbt uppåtgå-
ende rörelse i svärdet. Detta kan förekomma om svärdspetsen träffar ett föremål.
Därför är det viktigt att du är uppmärksam på om kedjebromsen inte fungerar.
-Håll fast kedjesågen med båda händer, och håll den så tätt intill dig att du hela tiden
har kontroll över den.
-Låt motorkroppen ligga mot trädet medan du sågar.
-Undvik att såga med svärdspetsen, och kontrollera att svärdspetsen inte träffar nå-
got medan du sågar.
-Såga inte med kedjesågen över axelhöjd.
-Följ anvisningen för filning och underhåll i denna bruksanvisning.
-Start aldrig motorsågen uden at have monteret svärd och kedja.

www.texas.dk 16
3. Identifikation
4. Symboler på maskinen
1. Handskydd (kedjebroms)
2. Starthandtag
3. Luftfilter
4. Choke
5. Säkerhetsknapp
6. Bakre handtag/grepp
7. Gashandtag
8. Tändningskontakt Star/stopp
9. Bensinlock
10.Kedjeoljelock
11.Främre handtag/grepp
12.Sågkedja
13.Svärd
a) För bränsle (oljeblandad bensin)
b) För kedjeolja
c) Tändingskontakt för start/stopp
Position upp = Start
Position ned = Motorn stannar
d) Choka genom att dra ut knappen
e) Justering av mängden kedjeolja:
MAX = Kedjesmörjningen ökas
MIN = Kedjesmörjningen minskas
f) Inställning av förgasaren:
H = Full gas
L = Ingen gas
T = Tomgång

www.texas.dk 17
5. Montering av svärd och kedja
Motorsågen är som standard packad så som visas på
illustration F1.
1) Motorenheten
2) Svärdsskydd
3) Svärd
4) Kedja
5) Tändstiftsnyckel
VARNING
Sågkedjan har mycket vassa tänder.
Använd därför alltid skyddshandskar när du sätter på, tar av eller justerar kedjan.
Svärd och kedja monteras - se illustration F2:
1) Dra handtaget till kedjebromsen bakåt mot maskinen,
så att bromsen inte är aktiverad
2) Lossa muttrarna och ta bort plastkåpan (3)
Fjern det sorte transportstykke ved drivhjulet.
3) Placera svärdet på gängtapparna (1)
och skjut det in mot drivhjulet.
4) Placera kedjan på drivhjulet så att tänderna pekar
framåt (mot svärdets spets). Se illustration F3
Placera kedjans drivlänk, så att den har rätt kontakt med
drivhjulets tänder
5) Se till så att kedjan sitter exakt på svärdet
6) Montera plastkåpan (3) igen. Se till så att kedje-
spännartappen (2) sitter korrekt i svärdets hål.
7) Innan muttrarna spänns, dra åt kedjan med hjälp av
kedjespännaren (1), tills den passar exakt.
(2) = kedjan lossas
(3) = kedjan dras åt
Se illustration F4
Kedjan ska vara så pass spänd att man precis kan lyfta
drivlänken ur spåret i svärdet.
OBS! En ny kedja kan i början utvidga sig på längden. Se därför till att kontrollera och dra
åt den ofta - då en lös kedja kan hoppa av eller medföra slitage både på själva kedjan och
på svärdet.
F4
F3
F2
(4)
(5)
(1)
(2)
(3)
(4)
F1

www.texas.dk 18
6. Før start - Bränsle och kedjeolja
Blanda blyfri bensin (oktan 95) och godkänd halvsyntetisk 2-taktsolja.
Vanlig motorolja får inte användas.
Vi rekommenderar Tex-Part olja Motex 2 TX med en 50:1 - 2 %
blandning. Om andra oljetyper används, rekommenderas en 4 %
blandning, eller att du följer oljeproducentens anvisningar.
VARNING
Undvik öppen eld i närheten av påfyllningsplatsen. Kontrollera så att det inte finns smuts
eller vatten i bensinen. Förvara alltid bensin i en ren och godkänd dunk.
Använd alltid kedjeolja till smörjning av svärd och kedja. Texas rekommenderar Kedjeolja
viskositet 125.
7. Start
1) Fyll på kedjeolja (1) och bränsle (2)
2) Se till att stoppknappen inte är intryckt.
3) Vicka upp stopp-/startkontakten (3)
4) Dra ut choken (7) helt.
5) Håll sågen stadigt på marken med foten inne i det bakre
handtaget och vänster hand på det främre handtaget och
dra i starthandtaget några gånger med höger hand tills
den första explosionen hörs.
6) Tryck in gashandtaget (5). Choken vil automatisk
dra sig in. Upprepa proceduren ovanför 1-3 gange.
Sågen ska nu starta.
7) Tryck ned säkerhetsknappen (6) och in gashandtaget (5).
8) Låt sågen värmas upp en stund innan du använder den,
och tryck in choken helt.
Varning! Håll ett avstånd till kedjan, eftersom den börjar
köra när sågen startas. Starta bara sågen när den ligger
på ett fast underlag - aldrig i handen!
OBS! Om motorn startas igen omedelbart efter att den
har stoppats behövs ingen choke.
(3)
F8
(7)
F9
F10
(6)
(5)
F11
F7

www.texas.dk 19
8. Stopp
1) Släpp gashandtaget.
2) Låt motorn gå på tomgång.
3) Med tändningskontakten (3) trycks ned på ”stopp”.
9. Kedjebroms
Kontrollera kedjebromsens funktion på följande sätt:
1) Placera sågen på ett stadigt underlag.
2) Starta motorn.
3) Fatta tag om det bakre gashandtaget
med höger hand.
4) Fatta tag om det främre handtaget (a) med vänster hand.
5) Ge 1/3 gaspådrag, och aktivera kedjebromsen (b)
6) Kedjan skall stoppa omedelbart. När den stoppar, frigör då gasen.
7) Om kedjebromsen fungerar, ska maskinen stoppas och
kedjebromshandtaget ska placeras i deaktiverat läge (dra det bakåt).
Detta ska genomföras varje gång sågen ska användas.
Om kedjebromsen inte fungerar ska du kontakta återförsäljaren för reparation.
10. Automatisk smörjning
Kedjesågen är utrustad med ett automatiskt smörjningssystem,
som säkrar att kedjan alltid är smord. Det förutsätter att det
alltid finns olja i maskinen.
När motorn har startat ska du ge halv gas. Kontrollera att kedje
oljan sprutas ut som på bilden (F12 -1)
Oljemängden kan också justeras manuellt (F13 - 2)
VARNING
Kontrollera alltid att det finns kedjeolja i maskinen före start.
Drift utan kedjeolja kan medföra skada på sågen.
Texas rekommenderar Klingtex kedjeolja viskositet 125
(3)
(a)
(b)
(1)
F12
F13
(2)

www.texas.dk 20
11. Inställning av förgasaren
Förgasaren är inställd från fabriken, men det kan krävas en finjustering.
Närinställningenavförgasarenskerskaalltid svärdetochkedjansittapåplatsoch deskavara
välsmorda, luft-och bränslefiltretskavararentoch bränsleblandningenskavarakorrekt.
1) Stoppa motorn
2) spänn skruvarna L (1) och H (2) hela vägen, medurs
3) Lossa dem sedan så här mycket moturs:
Skruven L = 1¼ varv
Skruven H = 1¾ varv
4) Starta motorn och låt den värma upp med halv gas.
Låt den sedan köra utan att du gasar.
5) Vrid skruven L långsamt moturs och hitta läget med maximalt varvtal.
Vrid sedan skruven ¼ varv tillbaka moturs.
6) Spänn tomgångsskruven T (3) medurs, tills kedjan börjar röra sig.
Lossa sedan skruven långsamt tills kedjan stannar.
7) Utför en testsågning och justera skruven H till det läge som ger bäst prestanda (inte
högsta varvtal).
Om du är tveksam ska du alltid låta en serviceverkstad utföra inställningarna av mo-
torn!
12. Bränslefilter
1) Ta bort bränsletankens kåpa.
2) Tappa ur allt bränsle ur tanken.
3) Forma en krok av en bit ståltråd.
4) Grip tag i bränslefiltret som sitter i tanken med kroken.
5) Vrid av filtret, och lägg i ett nytt filter.
6) Sätt i filtret/slangen i tanken igen. Se till att
filtret/slangen sätts tillbaks korrekt i tankens botten.
7) Fyll på med bränsle igen.
VARNING
Använd aldrig maskinen utan bränslefilter. Det kan skada maskinens inre delar och
förkorta motorns livslängd.
Det är viktigt att det inte samlas sågspåån i luftintaget vid startsnöret och cylinderns kyl-
flänsar. Rengör dem så snart de visar tecken på att det har samlats sågspån eller skräp
där. Det försämrar motorns kylning och kan medföra skador på motorn och andra viktiga
delar (tändspole, oljepump osv.) p.g.a. överhettning.
F14
(4)
