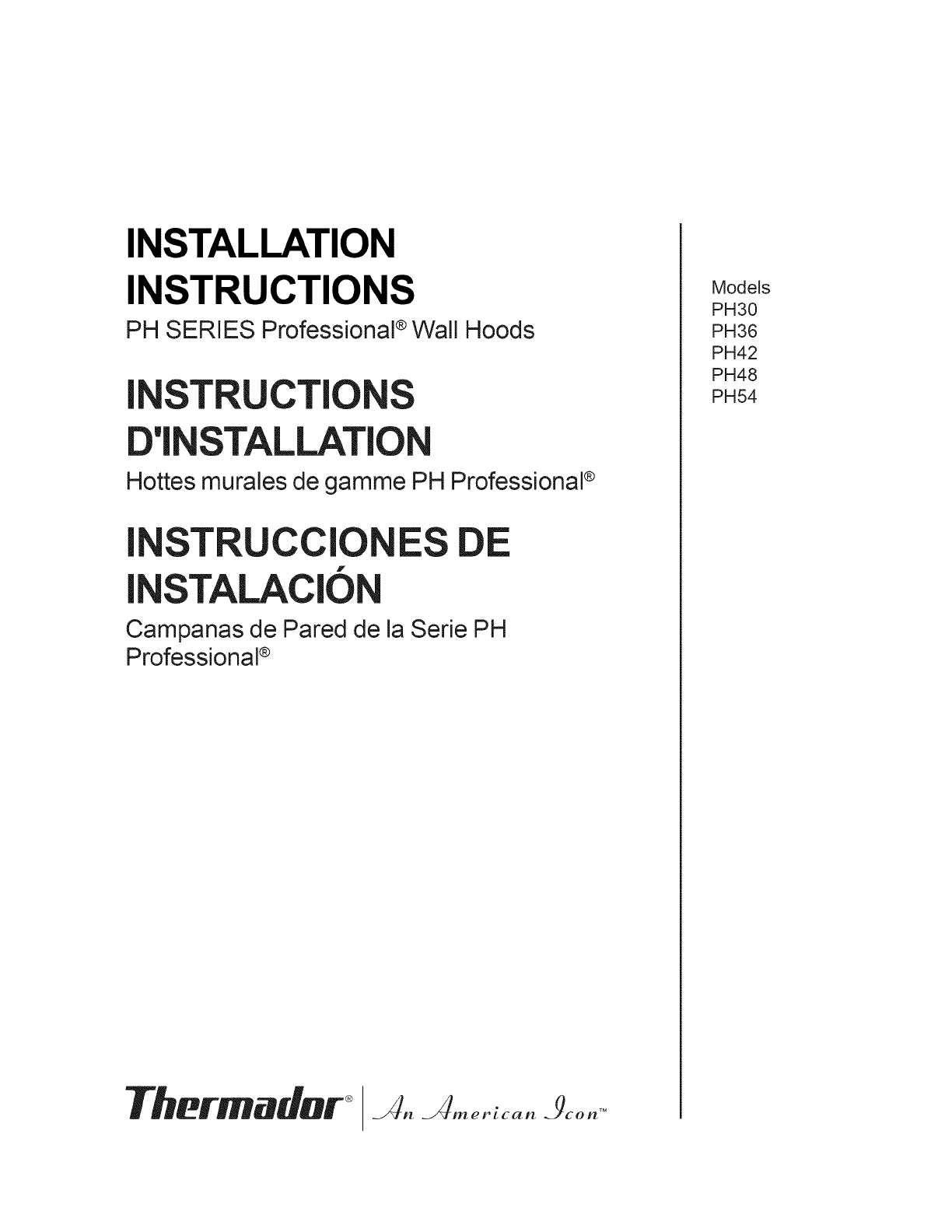

Thermador Professional PH Series User manual

INSTALLATION
INSTRUCTIONS
Models
PH30
PH SERIES Professional® Wall Hoods PH36
PH42
PH48
INSTRUCTIONS PH64
D'INSTALLATION
Hottes murales de gamme PH Professional®
INSTRUCCIONES DE
INSTALACION
Campanas de Pared de la Serie PH
Professional®
Thermador: | An American Y con™

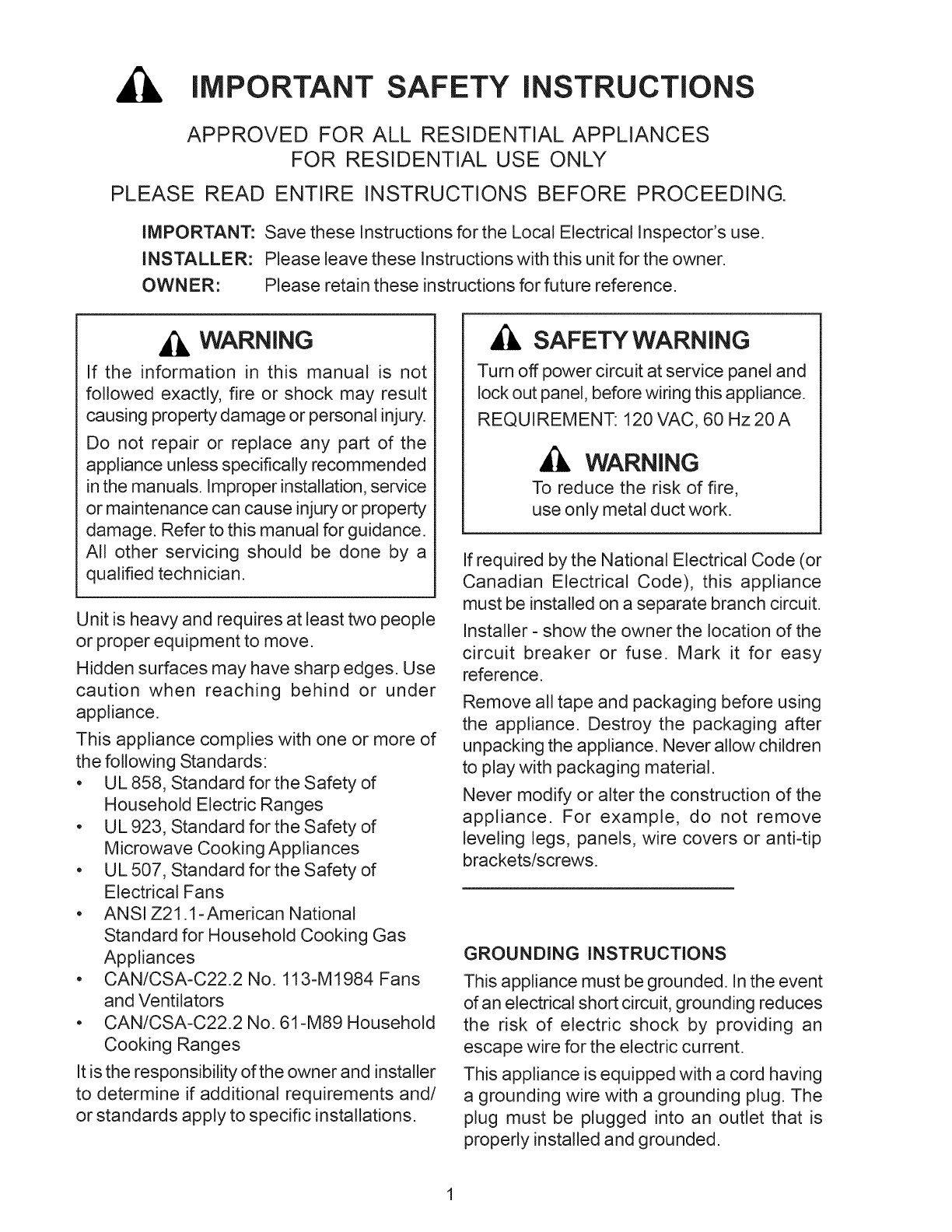

4 IMPORTANT SAFETY INSTRUCTIONS
APPROVED FOR ALL RESIDENTIAL APPLIANCES
FOR RESIDENTIAL USE ONLY
PLEASE READ ENTIRE INSTRUCTIONS BEFORE PROCEEDING.
IMPORTANT: Save these Instructions for the Local Electrical Inspector’s use.
INSTALLER: Please leave these Instructions with this unit for the owner.
OWNER: Please retain these instructions for future reference.
2. WARNING
If the information in this manual is not
followed exactly, fire or shock may result
causing property damage or personal injury.
Do not repair or replace any part of the
appliance unless specifically recommended
inthe manuals. Improper installation, service
or maintenance can cause injury or property
damage. Refer to this manual for guidance.
All other servicing should be done by a
qualified technician.
Unit is heavy and requires at least two people
or proper equipment to move.
Hidden surfaces may have sharp edges. Use
caution when reaching behind or under
appliance.
This appliance complies with one or more of
the following Standards:
¢ UL858, Standard for the Safety of
Household Electric Ranges
¢ UL923, Standard for the Safety of
Microwave Cooking Appliances
¢ UL507, Standard for the Safety of
Electrical Fans
¢ ANSI Z21.1-American National
Standard for Household Cooking Gas
Appliances
¢ CAN/CSA-C22.2 No. 113-M1984 Fans
and Ventilators
¢ CAN/CSA-C22.2 No. 61-M89 Household
Cooking Ranges
Itis the responsibility of the owner and installer
to determine if additional requirements and/
or standards apply to specific installations.
4 SAFETY WARNING
Turn off power circuit at service panel and
lock out panel, before wiring this appliance.
REQUIREMENT. 120 VAC, 60 Hz20A
4u WARNING
To reduce the risk of fire,
use only metal duct work.
lf required by the National Electrical Code (or
Canadian Electrical Code), this appliance
must be installed on a separate branch circuit.
Installer - show the owner the location of the
circuit breaker or fuse. Mark it for easy
reference.
Remove all tape and packaging before using
the appliance. Destroy the packaging after
unpacking the appliance. Never allow children
to play with packaging material.
Never modify or alter the construction of the
appliance. For example, do not remove
leveling legs, panels, wire covers or anti-tip
brackets/screws.
GROUNDING INSTRUCTIONS
This appliance must be grounded. In the event
of an electrical short circuit, grounding reduces
the risk of electric shock by providing an
escape wire for the electric current.
This appliance is equipped with a cord having
a grounding wire with a grounding plug. The
plug must be plugged into an outlet that is
properly installed and grounded.

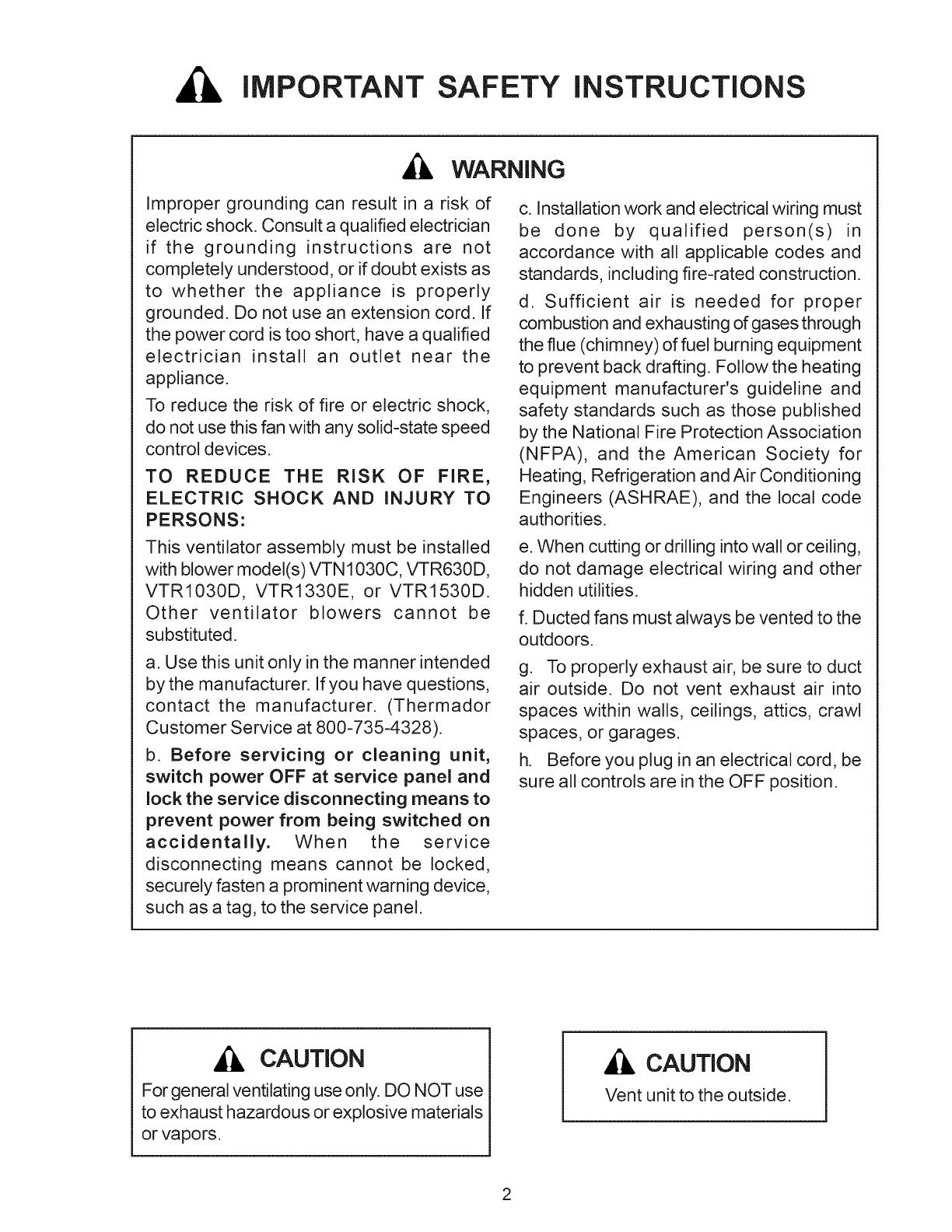

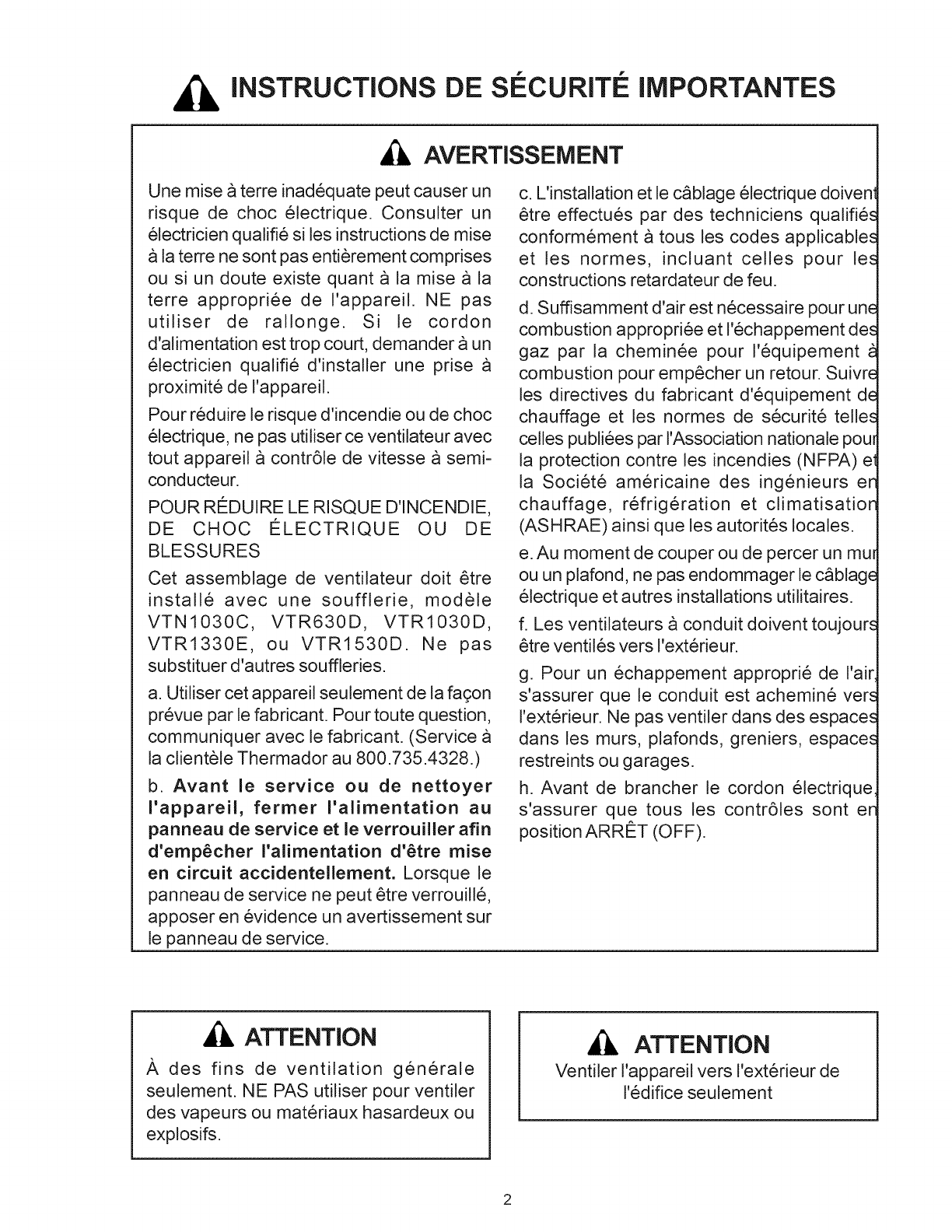

4 IMPORTANT SAFETY INSTRUCTIONS
4u WARNING
Improper grounding can result in a risk of
electric shock. Consult a qualified electrician
if the grounding instructions are not
completely understood, or if doubt exists as
to whether the appliance is properly
grounded. Do not use an extension cord. If
the power cord is too short, have a qualified
electrician install an outlet near the
appliance.
To reduce the risk of fire or electric shock,
do not use this fan with any solid-state speed
control devices.
TO REDUCE THE RISK OF FIRE,
ELECTRIC SHOCK AND INJURY TO
PERSONS:
This ventilator assembly must be installed
with blower model(s) VTN1030C, VTR630D,
VTR1030D, VTR1330E, or VTR1530D.
Other ventilator blowers cannot be
substituted.
a. Use this unit only in the manner intended
by the manufacturer. If you have questions,
contact the manufacturer. (Thermador
Customer Service at 800-735-4328).
b. Before servicing or cleaning unit,
switch power OFF at service panel and
lock the service disconnecting means to
prevent power from being switched on
accidentally. When the service
disconnecting means cannot be locked,
securely fasten a prominent warning device,
such as a tag, to the service panel.
c. Installation work and electrical wiring must
be done by qualified person(s) in
accordance with all applicable codes and
standards, including fire-rated construction.
d. Sufficient air is needed for proper
combustion and exhausting of gases through
the flue (chimney) of fuel burning equipment
to prevent back drafting. Follow the heating
equipment manufacturer's guideline and
safety standards such as those published
by the National Fire Protection Association
(NFPA), and the American Society for
Heating, Refrigeration and Air Conditioning
Engineers (ASHRAE), and the local code
authorities.
e. When cutting or drilling into wall or ceiling,
do not damage electrical wiring and other
hidden utilities.
f. Ducted fans must always be vented to the
outdoors.
g. To properly exhaust air, be sure to duct
air outside. Do not vent exhaust air into
spaces within walls, ceilings, attics, crawl
spaces, or garages.
h. Before you plug in an electrical cord, be
sure all controls are in the OFF position.
A CAUTION
For general ventilating use only. DO NOT use
to exhaust hazardous or explosive materials
or vapors.
4a CAUTION
Vent unit to the outside.

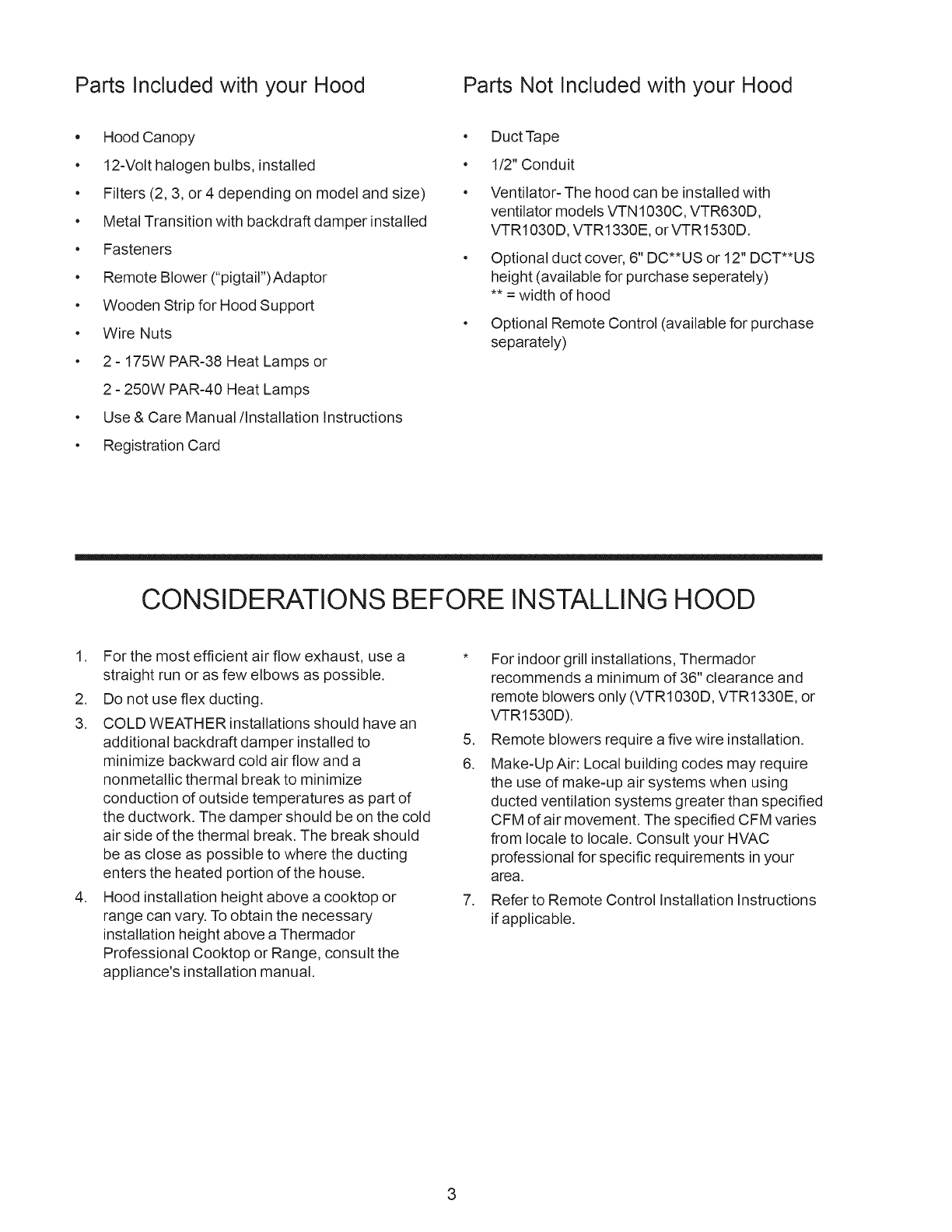

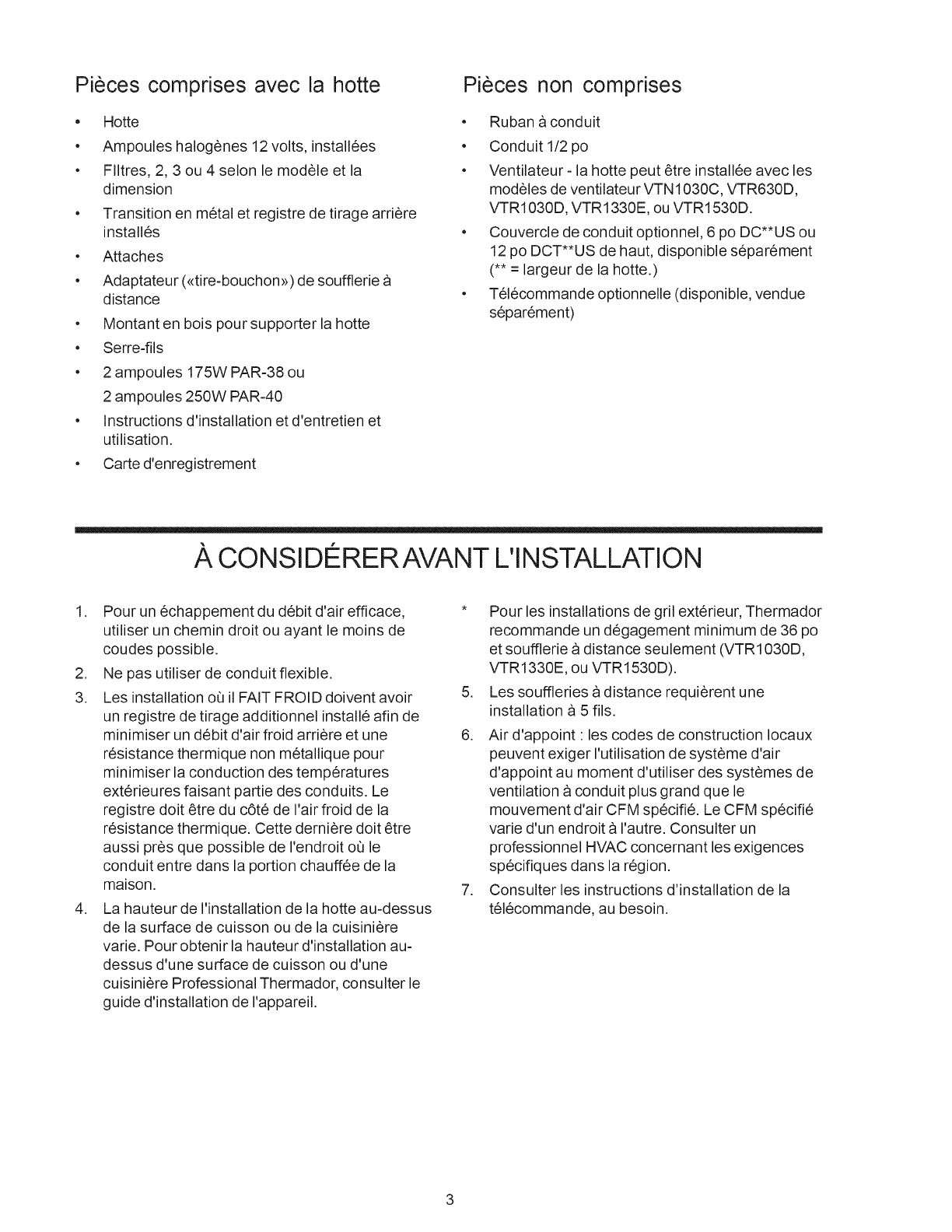

Parts Included with your Hood
« Hood Canopy
* 42-Volt halogen bulbs, installed
* Filters (2, 3, or 4 depending on model and size)
* Metal Transition with backdraft damper installed
* Fasteners
* Remote Blower (“pigtail”) Adaptor
* Wooden Strip for Hood Support
* Wire Nuts
« 2-175W PAR-38 Heat Lamps or
2 - 250W PAR-40 Heat Lamps
* Use & Care Manual /installation Instructions
* Registration Card
Parts Not Included with your Hood
* Duct Tape
* 4/2" Conduit
* Ventilator- The hood can be installed with
ventilator models VTN1030C, VTR630D,
VTR1030D, VTR1330E, or VTR1530D.
* Optional duct cover, 6" DC**US or 12" DCT“ US
height (available for purchase seperately)
** = width of hood
* Optional Remote Control (available for purchase
separately)
CONSIDERATIONS BEFORE INSTALLING HOOD
1. For the most efficient air flow exhaust, use a
straight run or as few elbows as possible.
2. Donotuse flex ducting.
3. COLD WEATHER installations should have an
additional backdraft damper installed to
minimize backward cold air flow anda
nonmetallic thermal break to minimize
conduction of outside temperatures as part of
the ductwork. The damper should be on the cold
air side of the thermal break. The break should
be as close as possible to where the ducting
enters the heated portion of the house.
4. Hood installation height above a cooktop or
range can vary. To obtain the necessary
installation height above a Thermador
Professional Cooktop or Range, consult the
appliance's installation manual.
* — For indoor grill installations, Thermador
recommends a minimum of 36" clearance and
remote blowers only (VTR1030D, VTR13306E, or
VTR1530D).
5. Remote blowers require a five wire installation.
6. Make-Up Air: Local building codes may require
the use of make-up air systems when using
ducted ventilation systems greater than specified
CFM of air movement. The specified CFM varies
from locale to locale. Consult your HVAC
professional for specific requirements in your
area.
7. Refer to Remote Control installation Instructions
if applicable.

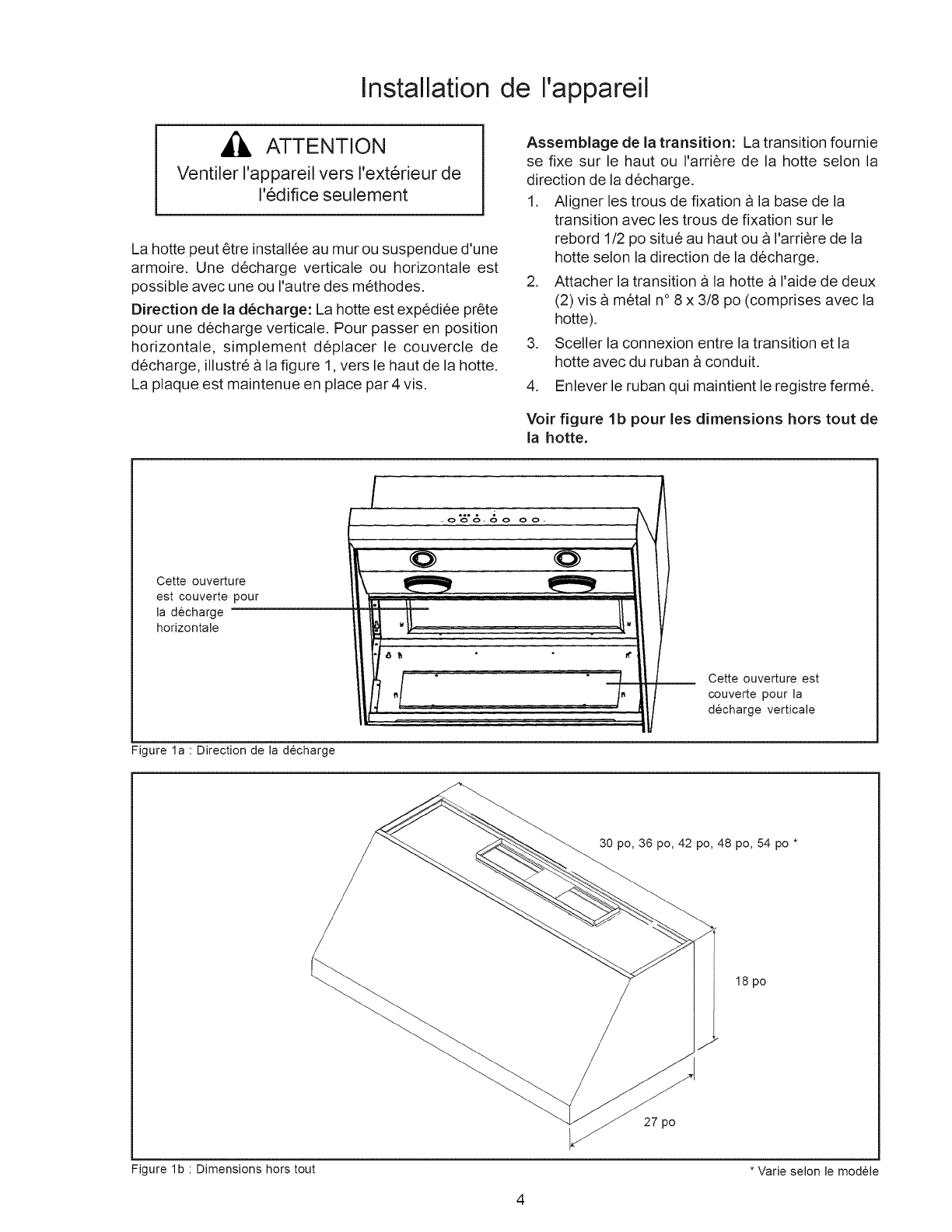

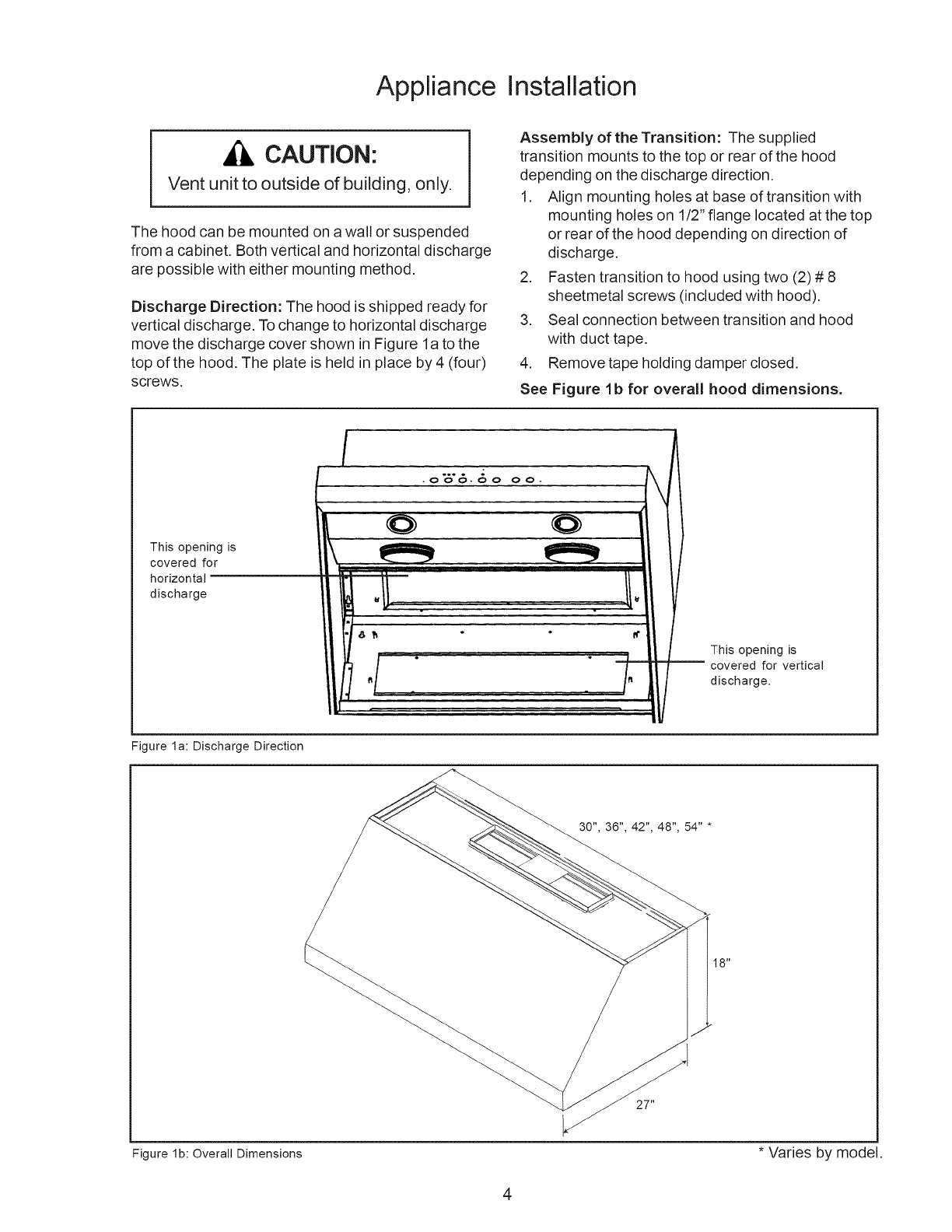

Appliance Installation
44 CAUTION:
Vent unit to outside of building, only.
The hood can be mounted on a wall or suspended
from a cabinet. Both vertical and horizontal discharge
are possible with either mounting method.
Discharge Direction: The hood is shipped ready for
vertical discharge. To change to horizontal discharge
move the discharge cover shown in Figure ta to the
top of the hood. The plate is held in place by 4 (four)
Screws.
Assembly of the Transition: The supplied
transition mounts to the top or rear of the hood
depending on the discharge direction.
1. Align mounting holes at base of transition with
mounting holes on 1/2” flange located at the top
or rear of the hood depending on direction of
discharge.
2. Fasten transition to hood using two (2) #8
sheetmetal screws (included with hood).
3. Seal connection between transition and hood
with duct tape.
4. Remove tape holding damper closed.
See Figure 1b for overall hood dimensions.
This opening is xs
covered for
horizontal ig
discharge |
This opening is
covered for vertical
h | discharge.
Figure 1a: Discharge Direction
Figure 1b: Overall Dimensions *Varies by model.

Note: Read Remote Control Installation
Instructions before continuing if using this
accessory.

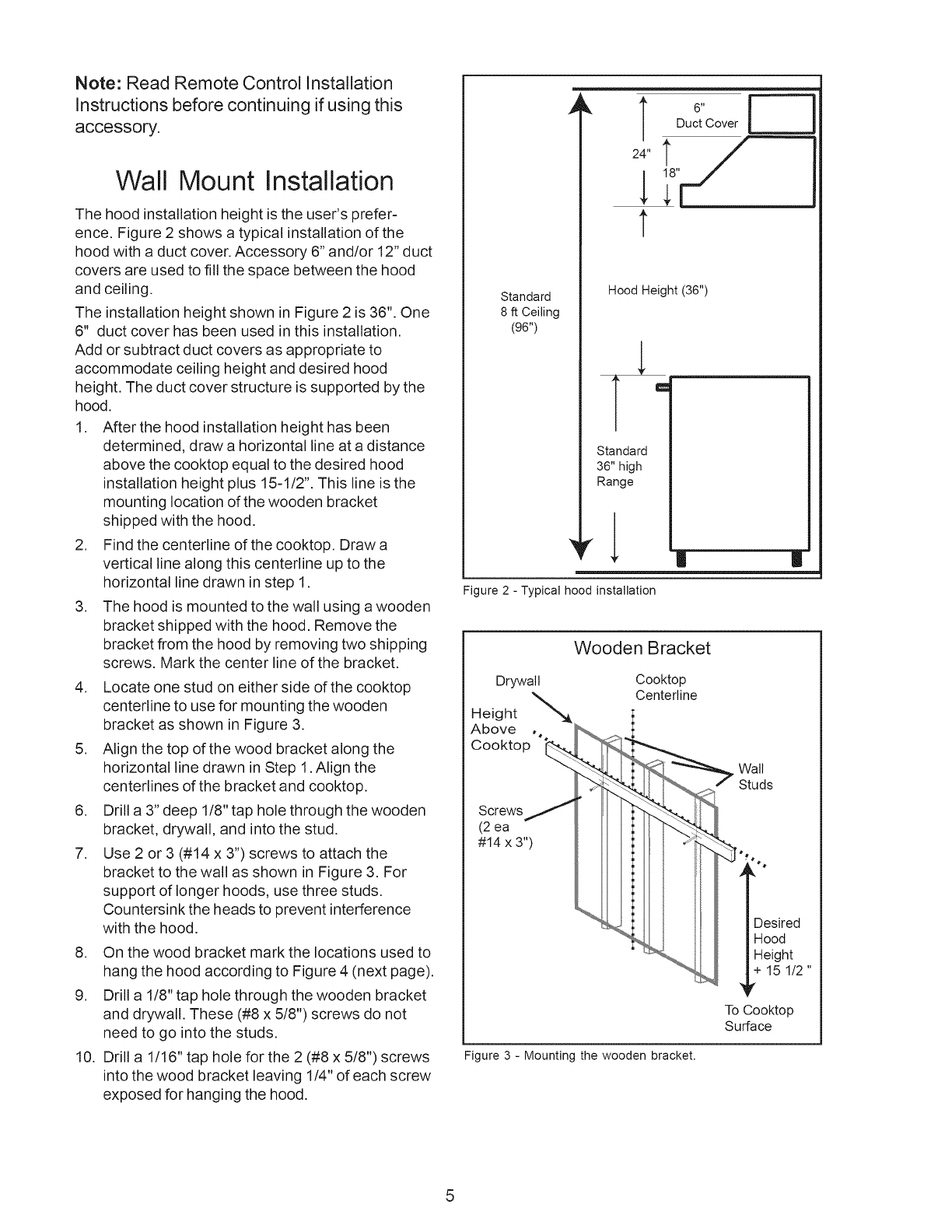

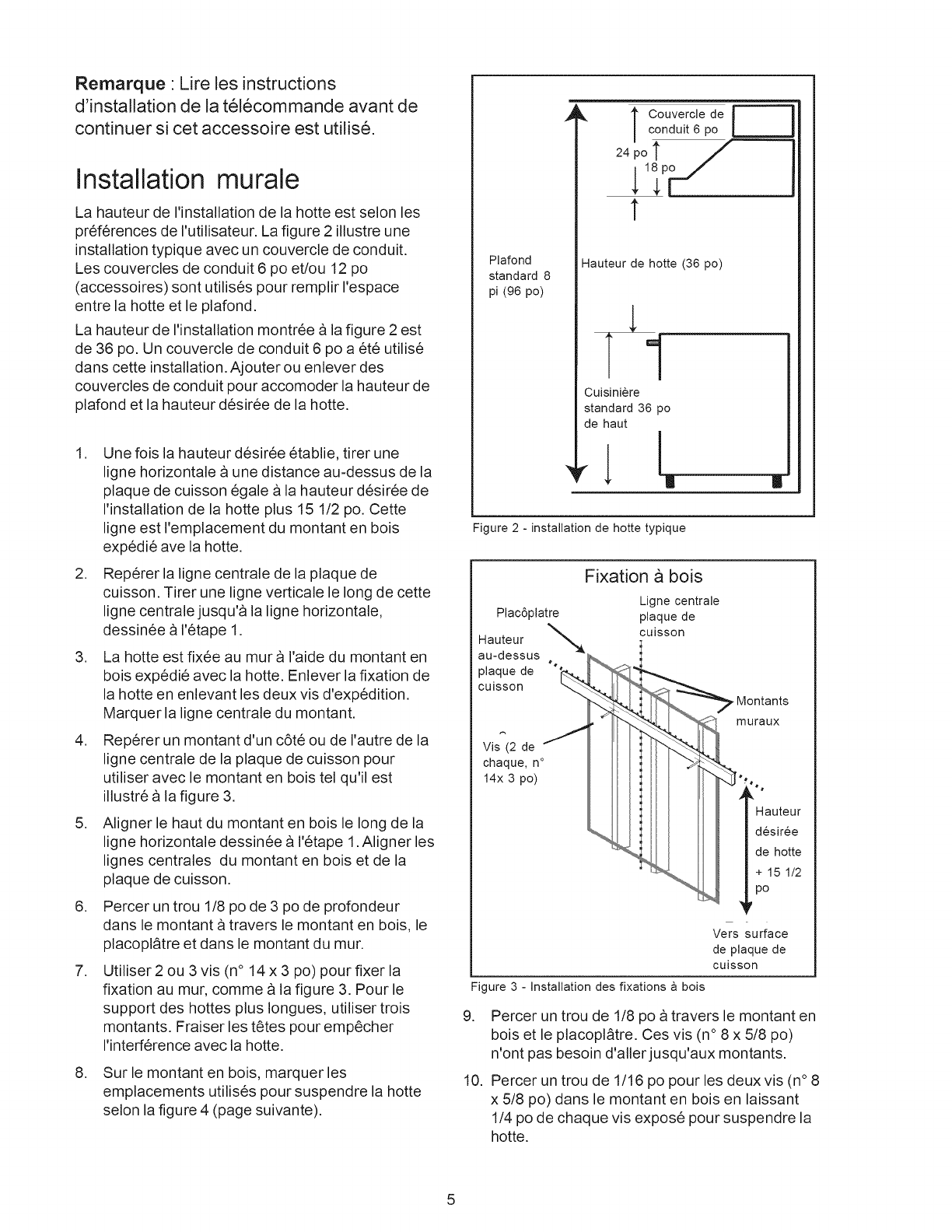

Wall Mount Installation
The hood installation height is the user’s prefer-
ence. Figure 2 shows a typical installation of the
hood with a duct cover. Accessory 6” and/or 12” duct
covers are used to fill the space between the hood
and ceiling.
The installation height shown in Figure 2 is 36". One
6" duct cover has been used in this installation.
Add or subtract duct covers as appropriate to
accommodate ceiling height and desired hood
height. The duct cover structure is supported by the
hood.
1. After the hood installation height has been
determined, draw a horizontal line at a distance
above the cooktop equal to the desired hood
installation height plus 15-1/2”. This line is the
mounting location of the wooden bracket
shipped with the hood.
2. Find the centerline of the cooktop. Drawa
vertical line along this centerline up to the
horizontal line drawn in step 1.
3. The hood is mounted to the wall using a wooden
bracket shipped with the hood. Remove the
bracket from the hood by removing two shipping
screws. Mark the center line of the bracket.
4. Locate one stud on either side of the cooktop
centerline to use for mounting the wooden
bracket as shown in Figure 3.
5. Align the top of the wood bracket along the
horizontal line drawn in Step 1. Align the
centerlines of the bracket and cooktop.
6. Drilla 3” deep 1/8" tap hole through the wooden
bracket, drywall, and into the stud.
7. Use 2 or 3 (#14 x 3”) screws to attach the
bracket to the wall as shown in Figure 3. For
support of longer hoods, use three studs.
Countersink the heads to prevent interference
with the hood.

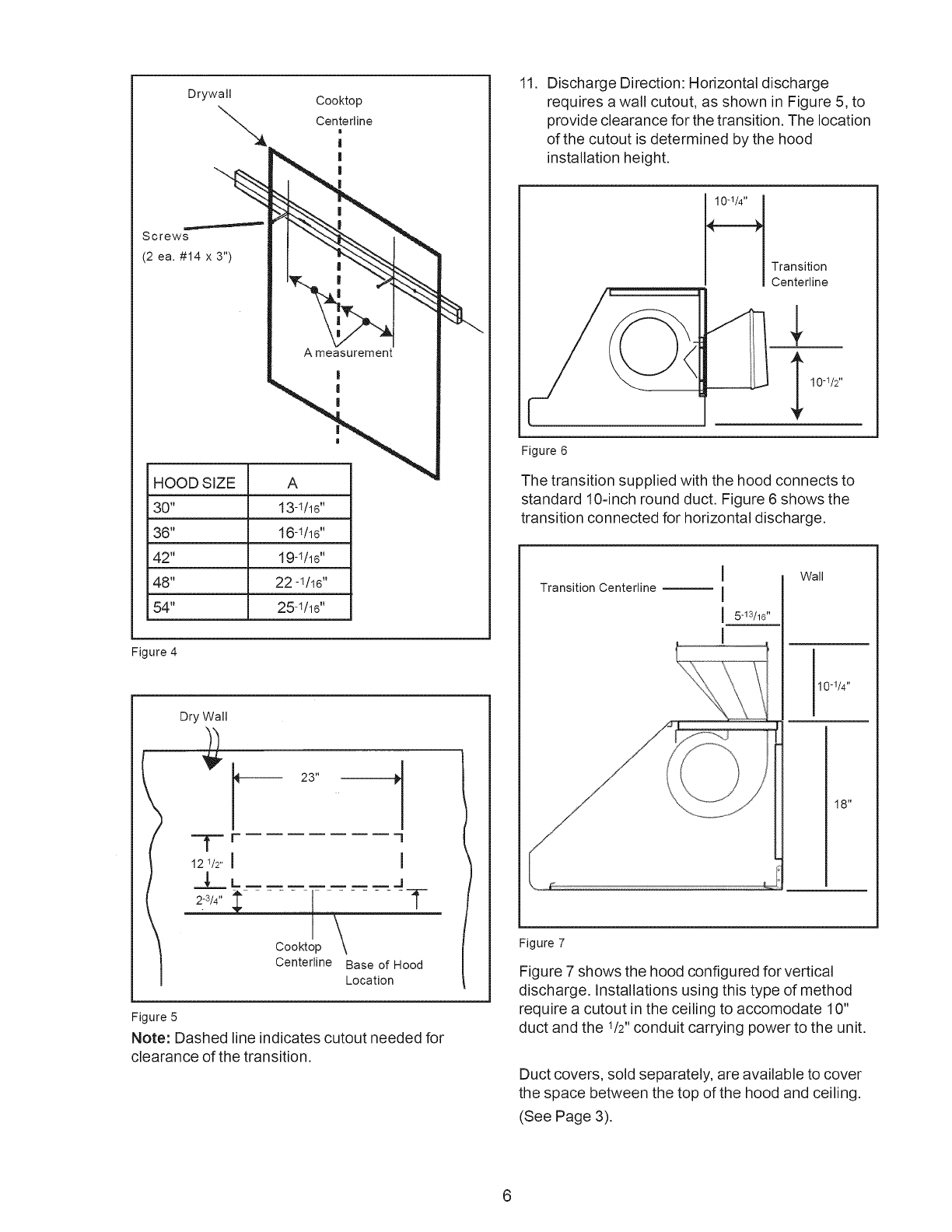

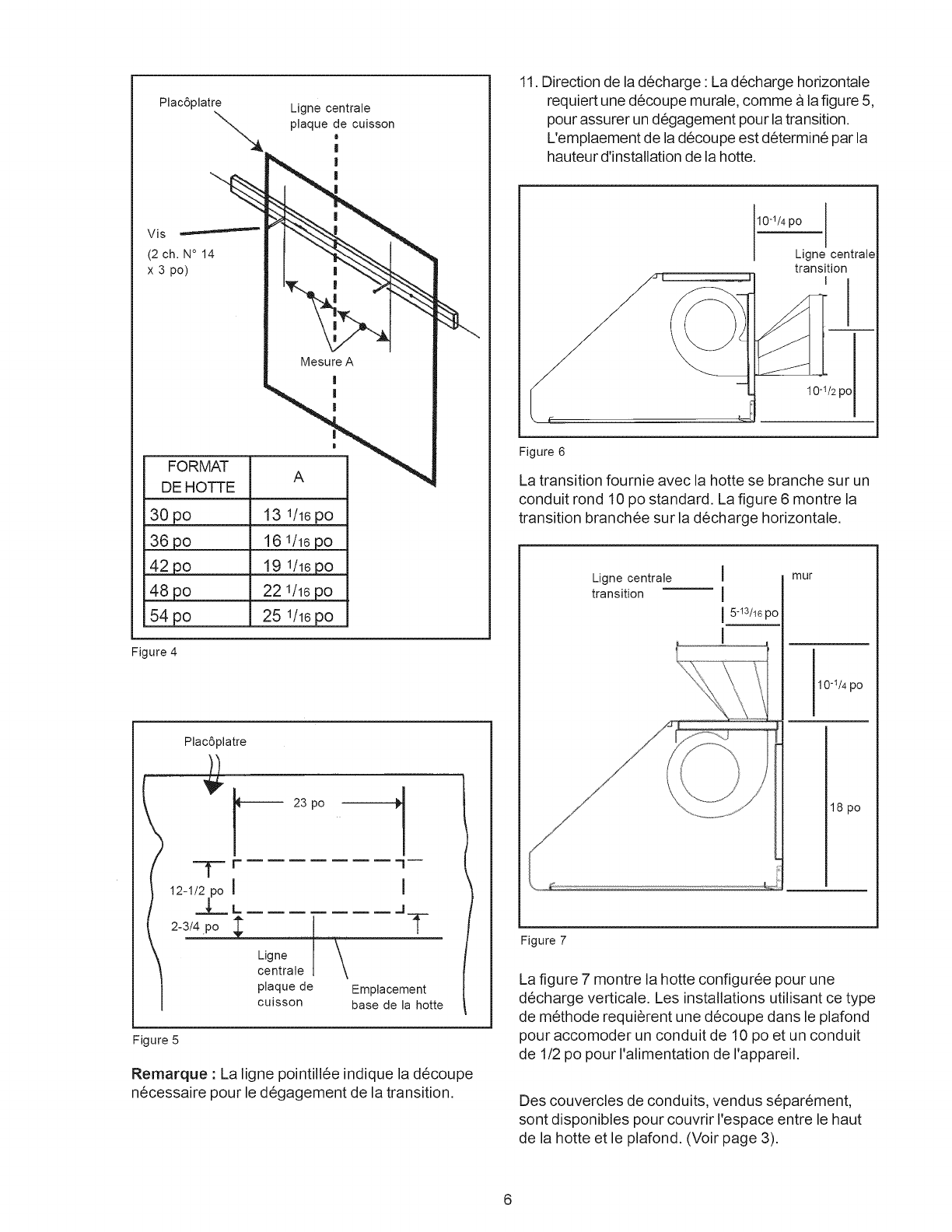

8. On the wood bracket mark the locations used to
hang the hood according to Figure 4 (next page).
9. Drill a 1/8" tap hole through the wooden bracket
and drywall. These (#8 x 5/8") screws do not
need to go into the studs.
10. Drill a 1/16" tap hole for the 2 (#8 x 5/8") screws
into the wood bracket leaving 1/4" of each screw
exposed for hanging the hood.
i ust Cover |
24"
18"
7
Hood Height (36")
Standard
36" high
Range
Standard
8 ft Ceiling
(96")
v
Figure 2 - Typical hood installation
Wooden Bracket
Drywall Cooktop
Centerline
Height NN,
Above ., as
Cooktop & 2
SSSA ‘ Wall
Pas .” Studs
oa She '
Screws — S
(2 ea — ke
#14 x 3") mF Sy
Desired
Hood
Height
+15 1/2"
To Cooktop
Surface
Figure 3 - Mounting the wooden bracket.

Drywall
Screws
(2 ea. #14 x 3")
Cooktop
N Centerline
A measurement
11. Discharge Direction: Horizontal discharge
requires a wall cutout, as shown in Figure 5, to
provide clearance for the transition. The location
of the cutout is determined by the hood
installation height.
10-14"
Transition
Centerline
annie
( 10-1/2"
Figure 6
The transition supplied with the hood connects to
standard 10-inch round duct. Figure 6 shows the
transition connected for horizontal discharge.
HOOD SIZE
30" 13-the"
36" 16-16"
42" 19-1he"
43" 22-1116"
54" 25-16"
Figure 4
Dry Wall
23"
Cooktop \
Centerline Base of Hood
Location
Wall
Transition Centerline
10-1/4"
48"
Figure 5
Note: Dashed line indicates cutout needed for
clearance of the transition.
Figure 7
Figure 7 shows the hood configured for vertical
discharge. Installations using this type of method
require a cutout in the ceiling to accomodate 10"
duct and the 1/2" conduit carrying power to the unit.
Duct covers, sold separately, are available to cover
the space between the top of the hood and ceiling.
(See Page 3).

12. Before hanging hood, install
transition per Figure 6. Fasten
transition with two (2) screws
(#8 x 3/8 sheet metal,
supplied) and tape per all
applicable codes.
Note: Screws must not hinder
damper operation.
13. Rest the hood on the screws
in the wood bracket. Use the
keyholes labeled "I" in Figure
8. Make sure the wood
bracket fits into the recess on
the back of the hood.
14. Remove knockouts.
15. Tighten the screws in
keyholes. Check hood for level
and adjust if necessary.
16. From inside the hood drive
screws (#8 x 5/8”) through
holes in hood into wooden
bracket. See holes labeled Jin Figure 8
Figure 8.
17. Connect additional ducting. installation Note: If wall studs are within 8" of the center line, cut
stud at an angle to avoid any interference.
Assembly and Installation of the Duct Covers
Optional duct covers shown in
Figure 9 may be used to fill the
space between the hood and ceiling
in wall mount installations. 6" and
12" high duct covers are available
and may be ordered separately.
1. Ifmultiple duct covers are used,
connect the pieces together
using sheetmetal screws
provided with duct covers.
2. Attach the duct cover(s) to the
hood using sheetmetal screws
as shown in Figure 9.
3. From inside of hood, insert
screws supplied (#8 x 5/8")
through holes L, one (1) on
each side and four (4) along the
front, into bottom of the
cabinet.
#8 xX 3/8”
Screw
(numbers
depend on
hood size)
Figure 9

The hood can be installed undera
cabinet by supporting the hood
from the top.
Note: The cabinet must be
structurally joined to the wall
studs to support the weight of
this hood.
Figure 10 shows the four (4) screw
holes (K) used for mounting the
hood to the bottom of the cabinet.
Make sure both knockouts have
been removed.
1. Inthe base of the cabinet drill
1/8" tap holes (See Dimension
Ain Figure 10 and in Table).
Screw in four #10 x 1" screws
(provided with hood) leaving 1/4"
exposed).
2. Ifthe hood is installed for
vertical discharge, use Figure 114
to create clearance holes for
passage of the transition and
conduit (See Dimension B in
Figure 11 and in Table).
3. Forhorizontal discharge use
Figure 5 for the geometry of the
cutout required for clearance of
the transition.
4. Hang hood from screws and
tighten securely.
5. From inside of hood, insert
screws supplied. Drill through
holes (use #8 x 5/8" screws
supplied), one (1) on each side
and four along the front, into
bottom of the cabinet. See
screw holes labeled "L" in
Figure 10.
Cabinet Installation
A: Tap Hole Locations
LF
a
a
a
a
Note: This figure depicts tap hole and
screw hole locations only. See Figure‘b,
Page 4 for overall hood dimensions.
Figure 10: Tap Hole and Screw Hole Locations
Centerline Hole Dimensions for Figures 10 and 11
HOOD A (Fig 10) B (Fig 11)
SIZE Tap Holes Conduit Hole
30" 29°1/16" 13-7/6"
36" 35-1/16" 167/16"
42" 44-16" 19°//6"
48" 47-1/16" 227/16"
54" 53-16" 257/16"
4
4 1/8"
Wall
7 7/8"
2 3/8" t
5/8" DIA clearance
holes for 1/2" conduit
to j-box.
Cooktop
Centerline
3 -3/16"
Plan View of Cabinet Cutout
Note: This figure depicts transition and conduit locations only. See Figure 1b,
page 4 for overall hood dimensions.
Figure 11: Transition and Conduit Locations

Installing an Integral Blower VTN1030C
The hood can be installed with a
VTN1030C blower.
Blower preparation
ee Shipping brackets
Wire tie
Capacitor
Blower Front View
Figure 12a
1. Remove left and right shipping brackets
and discard.
2. Cut wire tie shown in Figure 12a. Locate the
wire harness with the Molex 6-pin connector.
Route wire harness out rear of blower, as shown
in Figure 12b. below.
3. Re-attach wire harnesses to capacitor with new
wire tie (supplied) in same location in front.
Add wire tie
here
Wire
Harness
Blower Rear View
Figure 12b
4. Attach wire harness with Molex 6-pin connector
to housing as shown in Figure 12b with wire tie
(supplied).
Install blower in hood:
1. The blower is attached to the hood using weld
studs provided on the mounting plate.
2. Figure 12c shows the weld studs in location B
for horizontal (rear) discharge. Attach four #10-
24 nuts to the weld studs. For vertical
discharge, attach nuts to studs at the top ofthe
mounting plate.
| .086.60 00.
Figure 12c¢
3. Guide the motor mounting plate over the nuts
and tighten to secure the blower to the hood.
4. Attach two (2) additional screws as shown in
Figure 12d.
Ventilator
Assembly
Additional
Screws
Figure 12d
4 CAUTION:
Verify that the two (2) additional screws
in Figure 12d are installed and properly
tightened before continuing.

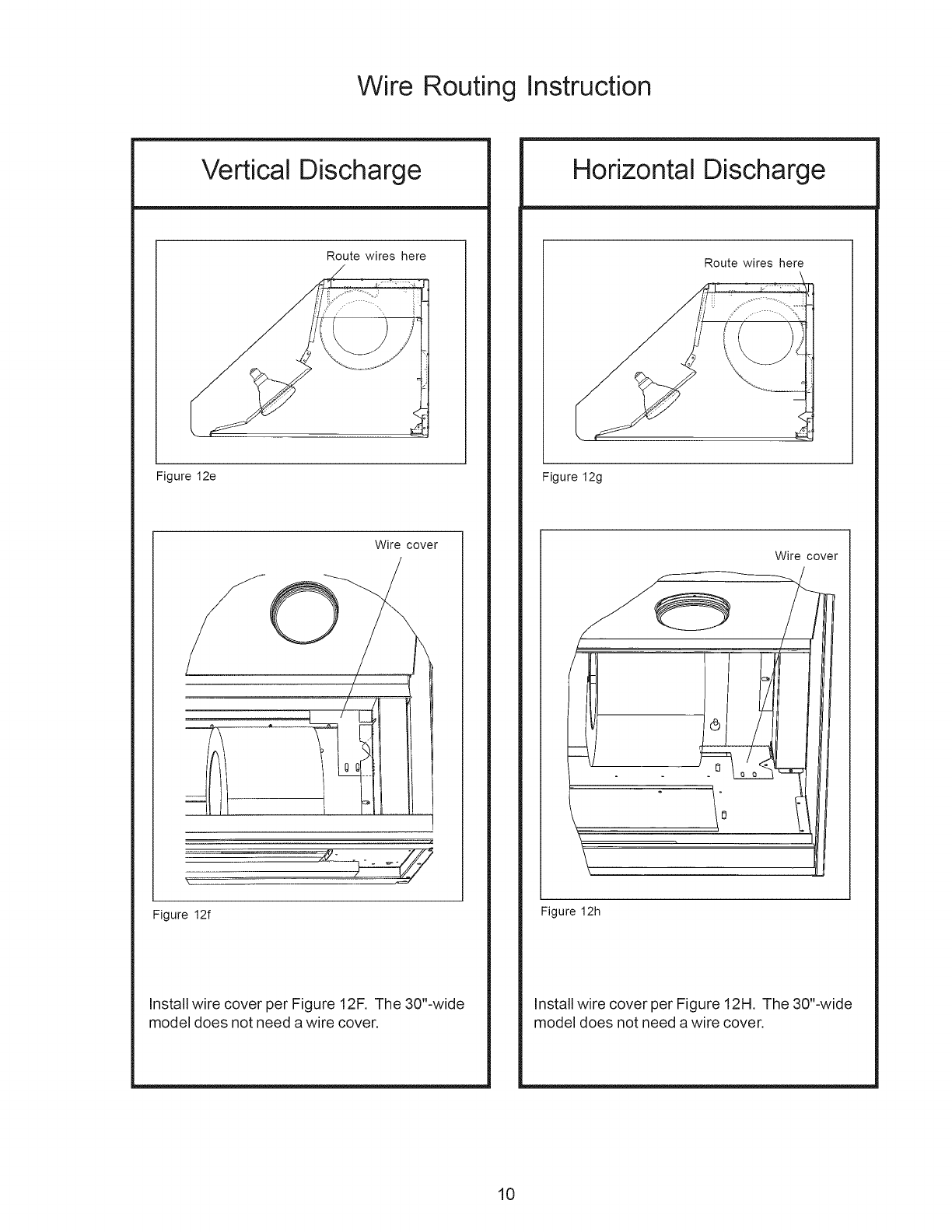

Wire Routing Instruction
Vertical Discharge
Horizontal Discharge
Route wires here
Figure 12e
Wire cover
(07
7
,
Figure 12f
install wire cover per Figure 12F. The 30"-wide
model does not need a wire cover.
Route wires here
Figure 12g
Wire cover
Figure 12h
install wire cover per Figure 12H. The 30"-wide
model does not need a wire cover.
10

44 WARNING
Turn off electricity at the service panel
before wiring the unit. (See Safety
instructions, Page 1).
Wiring the Hood with an
Integral Motor
1. Remove the j-box cover.
2. Connect the VTN1030C molex plug connector to
the connector present inside the hood as shown
in Figure 13.
3. Install 1/2” conduit connector in |-box.
From Ventilator
From Control Panel
Figure 13
4. Run black, white, and green wires (#12 AWG) in
1/2" conduit from power supply to J-box.
5. Connect the power supply wires to the hood
wires in the following order: black to black, white
to white, and green wire to green ground screw
on chasis. Use spring type wire nuts supplied.
(Lost or missing wire nuts should only be
replaced with: Spring type wire nuts rated fora
minimum of (2) # 18ga wires and maximum of
(4) #14ga wires, UL & CSA rated to G00V and
302 deg. F./150 deg. C).
6. Close J-box cover. Check to see that light bulbs
are secure in their sockets. Replace filters as
described in the Care & Use Manual. Turn power
on at service panel. Check operation of the
hood.
Remote Blower Installation
The PH hood models are designed to work with
VTR630D, VTR1030D, VTR1330E, or VTR1530D
remote blowers. For installation instructions see the
instructions supplied with the blower unit.
11
od
Wiring the Hood with a
Remote Blower
corohoed Be) W
Bk 1° 3A
o 2
4 SF q
@)
w [Bt IR
iD
DB) sD
REMOTE \BL
VENTILATOR
Figure 14
Remove the J-box cover.
install 1/2" conduit connectors.
Run black, white, and green wires (#12 AWG) in
1/2" conduit from power supply to j-box.
Connect the power supply wires to the hood
wires in the following order: black to black, white
to white, and greenwire to green ground screw
on chassis. Use spring type wire nuts supplied.
(Lost or missing wire nuts should only be
replaced with: Spring type wire nuts, rated fora
minimum of (2) # 18ga wires and maximum of
(4) #14ga wires, UL & CSA rated to 600V and
302 deg. F./150 deg. C).
Connect the “pigtail” to the connector inside the
junction box.
Run five (5) wires (#14 AWG) in 1/2" conduit
from the remote blower to the second conduit
connector.
Connect the remote ventilator to the pigtail wires
(Step 6) as per Figure 14. Connect the remote
blower green (ground) wire to the ground screw
in the junction box.
Close junction box cover. Check thai all light
bulbs are secure in their sockets. Install filters.
Turn power on at service panel, and check lights
and blower operation per Care & Use Manual.

4 INSTRUCTIONS DE SECURITE IMPORTANTES
APPROUVE POUR TOUT APPAREIL RESIDENTIEL
POUR UTILISATION RESIDENTILLE SEULEMENT
LIRE TOUTES LES INSTRUCTIONS AVANT DE PROCEDER
IMPORTANT : conserver ces instructions pour utilisation par l'inspecteur en électricité local.
INSTALLATEUR : laisser ces instructions avec l'appareil pour le propriétaire
PROPRIETAIRE : conserver ces instructions a des fins de références.
4 AVERTISSEMENT
Si l'information contenue dans ce guide n'est
pas suivie, il peut en résulter un incendie ou
un choc électrique pouvant causer des
dommages a la propriété ou des blessures.
Ne pas réparer ni remplacer toute piéce de
l'appareil a moins que cela ne soit
spécifiquement recommandeé dans les guides.
Une installation, un service ou un entretien
inadéquats peuvent causer des dommages a
la propriété ou des blessures. Consulter ce
guide. Tout autre service doit étre effectué par
un technicien qualifié.
L'appareil est lourd et requiert au moins deux
personnes ou un equipement approprié pour le
déplacer.
Les surfaces dissimulées peuvent avoir des
bords tranchants. Faire attention au moment
d'aller derriére ou sous l'appareil.
Cet appareil est conforme a une ou plusieurs des
normes suivantes.
* UL858 - norme pour la sécurité des
cuisiniéres électriques domestiques.
* UL923 -norme pour la sécurité des appareils
de cuisson a micro-ondes.
* UL507 - norme pour la sécurité des
ventilateurs électriques.
* ANSI 221.1 - norme américaine nationale
pour les appareils de cuisson a gaz
* CAN/CSA-C22.2, n° 113-M1984 - ventilateurs
* CAN/CSA-C22.2 n° 61-M8Q - cuisiniéres
domestiques
ll incombe au propriétaire et a l'installateur de
déterminer si des exigences additionnelles et/ou
des normes s‘appliquent pour des installations
spécifiques.
4. AVERTISSEMENT DE
SECURITE
Fermer l'alimentation électrique au panneau
de service et verrouiller avant d'effectuer le
cablage de l'appareil.
EXIGENCE : 120 VAC, 60 Hz 20A
AX AVERTISSEMENT
Pour réduire le risque d'incendie, utiliser
seulement des conduits en métal.
Si requis par le Code national d'électricité (ou le
code canadien d'électricité), cet appareil doit étre
instalié sur un circuit séparé.
Installateur - indiquer au propriétaire
emplacement du coupe-circuit ou du fusible. Le
noter a des fins de références.
Enlever tout ruban et emballage avant d'utiliser
l'appareil. Jeter l'emballage aprés avoir déballé
l'appareil. Ne jamais laisser les enfants jouer avec
le matériel d'emballage.
Ne jamais modifier la fabrication de l'appareil. Par
exemple, ne pas enlever les pieds niveleurs, les
panneaux, les couvercles de fils ni le dispositif
anti bascule et les vis.
INSTRUCTIONS DE MISE A LA TERRE
Cet appareil doit étre mis a la terre. Dans le cas
d'un court-circuit, la mise a la terre réduit le risque
de choc électrique en fournissant un détour au
courant électrique.
Cet appareil est doté d'un cordon avec fil de mise
a la terre et d'une fiche mise a la terre. Cette
fiche doit étre branchée sur une prise
adéquatement installée et mise a la terre.

A INSTRUCTIONS DE SECURITE IMPORTANTES
Ay AVERTISSEMENT
Une mise a terre inadéquate peut causer un
risque de choc électrique. Consulter un
électricien qualifié si les instructions de mise
ala terre ne sont pas entierement comprises
ou si un doute existe quant a la mise a la
terre appropriée de l'appareil. NE pas
utiliser de rallonge. Si le cordon
d'alimentation est trop court, demander a un
électricien qualifié d'installer une prise a
proximite de l'appareil.
Pour réduire le risque d'incendie ou de choc
électrique, ne pas utiliser ce ventilateur avec
tout appareil a contréle de vitesse a semi-
conducteur.
POUR REDUIRE LE RISQUE D'INCENDIE,
DE CHOC ELECTRIQUE OU DE
BLESSURES
Cet assemblage de ventilateur doit étre
installé avec une soufflerie, modéle
VTN1030C, VTR630D, VTR1030D,
VTR1330E, ou VTR1530D. Ne pas
substituer d'autres souffleries.
a. Utiliser cet appareil seulement de la fagon
prévue par le fabricant. Pour toute question,
communiquer avec le fabricant. (Service a
la clientele Thermador au 800.735.4328.)
b. Avant le service ou de nettoyer
l'appareil, fermer l'alimentation au
panneau de service et le verrouiller afin
d'empécher l'alimentation d'étre mise
en circuit accidentellement. Lorsque le
panneau de service ne peut étre verrouillé,
apposer en évidence un avertissement sur
le panneau de service.
c. L'installation et le cablage électrique doivent
étre effectués par des techniciens qualifies
conformément a tous les codes applicables
et les normes, incluant celles pour les
constructions retardateur de feu.
d. Suffisamment d’air est nécessaire pour une
combustion appropriée et l'echappement des
gaz par la cheminée pour l'équipement a
combustion pour empécher un retour. Suivre
les directives du fabricant d'équipement de
chauffage et les normes de sécurité telles
celles publiées par l'Association nationale pour
la protection contre les incendies (NFPA) et
la Société américaine des ingénieurs en
chauffage, réfrigération et climatisation
(ASHRAE) ainsi que les autorités locales.
e. Au moment de couper ou de percer un mur
ou un plafond, ne pas endommager le cablage
électrique et autres installations utilitaires.
f. Les ventilateurs a conduit doivent toujours
étre ventilés vers l'extérieur.
g. Pour un échappement approprié de [air]
s'assurer que le conduit est acheminé vers
l'extérieur. Ne pas ventiler dans des espaces
dans les murs, plafonds, greniers, espaces
restreints ou garages.
h. Avant de brancher le cordon électrique,
s'assurer que tous les controles sont en
position ARRET (OFF).
£y ATTENTION
A des fins de ventilation générale
seulement. NE PAS utiliser pour ventiler
des vapeurs ou matériaux hasardeux ou
explosifs.
Ay ATTENTION
Ventiler l'appareil vers l'extérieur de
'@difice seulement

Pieces comprises avec la hotte
Hotte
Ampoules halogénes 12 volts, installées
Flitres, 2, 3 ou 4 selon le modéle et la
dimension
Transition en métal et registre de tirage arriére
installés
Attaches
Adaptateur («tire-bouchon») de soufflerie a
distance
Montant en bois pour supporter la hotte
Serre-fils
2 ampoules 175W PAR-38 ou
2 ampoules 250W PAR-40
instructions d'installation et d'entretien et
utilisation.
Carte d'enregistrement
Pieces non comprises
Ruban a conduit
Conduit 1/2 po
Ventilateur - la hotte peut 6tre installée avec les
modeéles de ventilateur VTN1030C, VTR630D,
VTR1030D, VTR1330E, ou VTR1530D.
Couvercle de conduit optionnel, 6 po DC**US ou
12 po DCT**US de haut, disponible séparément
(** = largeur de la hotte.)
Télécommande optionnelle (disponible, vendue
séparément)
A CONSIDERER AVANT L'INSTALLATION
Pour un échappement du débit d'air efficace,
utiliser un chemin droit ou ayant le moins de
coudes possible.
Ne pas utiliser de conduit flexible.
Les installation ou il FAIT FROID doivent avoir
un registre de tirage additionnel installé afin de
minimiser un débit d'air froid arriére et une
résistance thermique non métallique pour
minimiser la conduction des températures
extérieures faisant partie des conduits. Le
registre doit 6tre du cété de l'air froid de la
résistance thermique. Cette derniére doit étre
aussi pres que possible de l'endroit ot le
conduit entre dans la portion chauffée de la
maison.
La hauteur de l'installation de la hotte au-dessus
de la surface de cuisson ou de la cuisiniére
varie. Pour obtenir la hauteur d'installation au-
dessus d'une surface de cuisson ou d'une
cuisiniére Professional Thermador, consulter le
guide d'installation de l'appareil.
Pour les installations de gril extérieur, Thermador
recommande un dégagement minimum de 36 po
et soufflerie a distance seulement (VTR1030D,
VTR1330E, ou VTR1530D).
Les souffleries a distance requiérent une
installation a 5 fils.
Air d'appoint : les codes de construction locaux
peuvent exiger l'utilisation de systeme d'air
d'appoint au moment d'utiliser des systemes de
ventilation a conduit plus grand que le
mouvement c'air CFM spécifié. Le CFM spécifié
varie d'un endroit a l'autre. Consulter un
professionnel HVAC concernant les exigences
spécifiques dans la région.
Consulter les instructions d’installation de la
télécommande, au besoin.

Installation de l'appareil
4X ATTENTION
i ilv xtérieu Ventiler l'appareil vers l'extérieur de
l'édifice seulement
La hotte peut étre installée au mur ou Suspendue d'une
armoire. Une décharge verticale ou horizontale est
possible avec une ou l'autre des méthodes.
Direction de la décharge: La hotte est expédiée préte
pour une décharge verticale. Pour passer en position
horizontale, simplement déplacer le couvercle de
décharge, illustré a la figure 1, vers le haut de la hotte.
La plaque est maintenue en place par 4 vis.
Assemblage de la transition: La transition fournie
se fixe sur le haut ou l'arriére de la hotte selon la
direction de la décharge.
1.
4.
Aligner les trous de fixation a la base de la
transition avec les trous de fixation sur le
rebord 1/2 po situé au haut ou a l'arriére de la
hotte selon la direction de la décharge.
Attacher la transition a la hotte a l'aide de deux
(2) vis a métal n° 8 x 3/8 po (comprises avec la
hoite).
Sceller la connexion entre la transition et la
hotte avec du ruban a conduit.
Enlever le ruban qui maintient le registre fermé.
Voir figure 1b pour les dimensions hors tout de
la hotte.
Cette ouverture
est couverte pour
la décharge
horizontale
Cette ouverture est
couverte pour la
décharge verticale
Figure 1a: Direction de la décharge
Figure 1b : Dimensions hors tout
* Varie selon le modéle

Remarque : Lire les instructions
dinstallation de la télécommande avant de
continuer si cet accessoire est utilisé.
Installation murale
La hauteur de l'installation de la hotte est selon les
préférences de l'utilisateur. La figure 2 illustre une
installation typique avec un couvercile de conduit.
Les couvercles de conduit 6 po et/ou 12 po
(accessoires) sont utilisés pour remplir l'espace
entre la hotte et le plafond.
La hauteur de l'installation montrée a la figure 2 est
de 36 po. Un couvercle de conduit 6 po a été utilisé
dans cette installation. Ajouter ou enlever des
couvercles de conduit pour accomoder la hauteur de
plafond et la hauteur désirée de la hotte.
1. Une fois ja hauteur désirée établie, tirer une
ligne horizontale a une distance au-dessus de la
plaque de cuisson égale ala hauteur désirée de
installation de la hotte plus 15 1/2 po. Cette
ligne est l'emplacement du montant en bois
expédié ave la hotte.
2. Repérer la ligne centrale de la plaque de
cuisson. Tirer une ligne verticale le long de cette
ligne centrale jusqu'a la ligne horizontale,
dessinée a l'étape 1.
3. La hotte est fixée au mur a l'aide du montant en
bois expédié avec la hotte. Enlever la fixation de
la hotte en enlevant les deux vis d'expédition.
Marquer la ligne centrale du montant.
4. Repérer un montant d'un cété ou de l'autre de la
ligne centrale de la plaque de cuisson pour
utiliser avec le montant en bois tel qu'il est
ilustré 4 la figure 3.
5. Aligner le haut du montant en bois le long de la
ligne horizontale dessinée a |'étape 1. Aligner les
lignes centrales du montant en bois et de la
plaque de cuisson.
6. Percer un trou 1/8 po de 3 po de profondeur
dans le montant a travers le montant en bois, le
placoplatre et dans le montant du mur.
7. Utiliser 2 ou 3 vis (n° 14x 3 po) pour fixer la
fixation au mur, comme a la figure 3. Pour le
support des hottes plus longues, utiliser trois
montants. Fraiser les tétes pour empécher
l'interférence avec ia hotte.
8. Sur le montant en bois, marquer les
emplacements utilisés pour suspendre la hotte
selon la figure 4 (page suivante).
7X | Couvercle de
conduit 6 po
Plafond
standard 8
pi (96 po)
Hauteur de hottie (36 po)
Cuisiniére
standard 36 po
de haut
¥ |
Figure 2 - installation de hotte typique
Fixation a bois
Ligne centrale
plaque de
cuisson
Placéplatre
Hauteur
au-dessus ,
plaque de i 4
cuisson .
OSS Montants
1 A =y muraux
Vis (2 de Sw
chaque, n° ~ SY
14x 3 po) "ey,
Hauteur
désirée
de hotte
+15 1/2
po
Vers surface
de plaque de
cuisson
Figure 3 - Installation des fixations a bois
9. Percer un trou de 1/8 po a travers le montant en
bois et le placoplatre. Ces vis (n° 8 x 5/8 po)
n'ont pas besoin d'ailer jusqu'aux montants.
10. Percer un trou de 1/16 po pour les deux vis (n° 8
x 5/8 po) dans le montant en bois en laissant
1/4 po de chaque vis exposé pour suspendre la
hotte.

Placdplatre
Ligne
centrale
plaque de cuisson
6
11. Direction de la décharge : La décharge horizontale
requiert une découpe murale, comme ala figure 5,
pour assurer un dégagement pour la transition.
L'emplaement de la découpe est déterminé par la
hauteur d'installation de la hotte.
10-1/4 po
Ligne centrale
transition
I
i
I
i
S$ i
SS i
Vig omcemeememmann !
(2 ch. N° 14
X 3 po) i
i
i
3 SL
e
Mesure A
i
i
i
i
FORMAT A
DE HOTTE
30 po 13 1/16 po
36 po 16 1/16 po
42 po 19 1/16 po
48 po 22 1/16 po
54 po 25 1/16 po
Figure 4
Placéplatre
Ligne |
centrale
plaque de
cuisson
Emplacement
base de la hotte
Figure 5
Remarque : La ligne pointillée indique la découpe
nécessaire pour le dégagement de la transition.
Figure 6
La transition fournie avec la hotte se branche sur un
conduit rond 10 po standard. La figure 6 montre la
transition branchée sur la décharge horizontale.
Ligne centrale | mur
transition |
| 513/16 po
|
=
\ \ 10-1/4 po
YY \ \
.s ‘, 4
ie
[TT
( {
\ S é ' Z
nat ‘
So Oe 18 po
Figure 7
La figure 7 montre la hotte configurée pour une
décharge verticale. Les installations utilisant ce type
de méthode requiérent une découpe dans le plafond
pour accomoder un conduit de 10 po et un conduit
de 1/2 po pour l'alimentation de l'appareil.
Des couvercles de conduits, vendus séparément,
sont disponibles pour couvrir l'espace entre le haut
de la hotte et le plafond. (Voir page 3).

12.
13.
14.
15.
16.
17.
1.
Avant de suspendre la hotte,
installer la transition selon la
figure 6. Fixer la transition avec
2 vis (n° 8 x 3/8 po, a métal,
fourmnies) et apposer du ruban
adhésif selon les codes
applicables.
Remarque : les vis ne doivent
pas nuire au fonctionnement du
registre
Déposer la hotte sur les vis dans
la fixation en bois. Utiliser les
trous marqués «|» a la figure 8.
S’assurer que les fixations en
bois s’ajustent dans le retrait au
das de la hotte.
Retirer les trous a estamper.
Serrer les vis dans les trous.
Vérifier sila hotte est de niveau,
régler au besoin.
Depuis l’intérieur de la hotte,
insérer les vis (n° 8 x 5/8 po) par
les trous de la hotte dans les
fixations en bois. Voir les trous
marqués J a la figure 8.
Connecter conduit
supplémentaire.
Figure 8
Remarque sur linstallation : Si les montants muraux sont a moins
de 8 po de la ligne centrale, couper le montant en angle pour éviter
toute interférence.
Assemblage et installation des couvercles de conduit :
Des couvercles de conduit
optionnels montrés a la figure 9
peuvent étre utilisés pour combler
l'espace entre la hotte et le
plafond. Des couvercles de
conduit 6 po ou 12 po sont
disponibles et peuvent étre
commandés séparément.
Si plusieurs couvercles de
conduit sont utilisés,
connecteur les piéces
ensemble a l'aide de vis 4
métal fournies avec le
couvercle de conduit.
Fixer le(s) conduit(s) de
couvercle a la hotte a l'aide
de vis 4 métal, comme a la
figure 9.
Depuis l'intérieur de la hotte,
insérer les vis (n° 8 x 5/8 po
fournies) par les trous L, une
de chaque cété et quatre le
long du devant, dans le bas
de l'armoire.
Vis n° 8 x
3/8 po
(nombre
dépendant
du format
de la hotte)
Figure 9

La hotte peut étre installée sous
l'armoire en supportant la hotte
par le haut.
Remarque : La structure de
armoire doit étre jointe aux
montants du mur afin de
supporter le poids de la hotte.
La figure 10 monire les quatre
trous de vis (K) utilisés pour
installer la hotte au bas de
rarmoire.
S’assurer que les deux pastilles
enlevables ont été retirées.
1. Alabase de l’armoire, percer
un trou de 1/8 po (voir
dimension Aa la figure 10 et
dans le tableau). Visser
quatre vis n° 10x 1 po
(fournies avec la hotte),
laissant 1/4 po exposé.
2. Sila hotte est installée pour
une décharge verticale,
utiliser la figure 11 pour créer
les trous de dégagement pour
le passage de la transition et
du conduit. La dimension B
de la figure 11 dépend du
modéle de la hotte a étre
installée et peut 6tre située
dans le tableau a droite. (Voir
dimension B a la figure 11 et
au tableau)
3. Pourladécharge horizontale,
utiliser la figure 5 pour la
géomeétrie de la découpe
requise pour le dégagement
de la transition.
4. Suspendre la hoite sur les vis
et visser de facon sécuritaire.
5. Depuis lintérieur de la hotte,
insérer les vis fournies.
Percer par les trous (utiliser
les vis n° 8 x 5/8 po fournies),
une de chaque cété et quatre
le long du devant, dans le bas
de larmoire. Voir les trous de
vis étiquetées «L», figure 10.

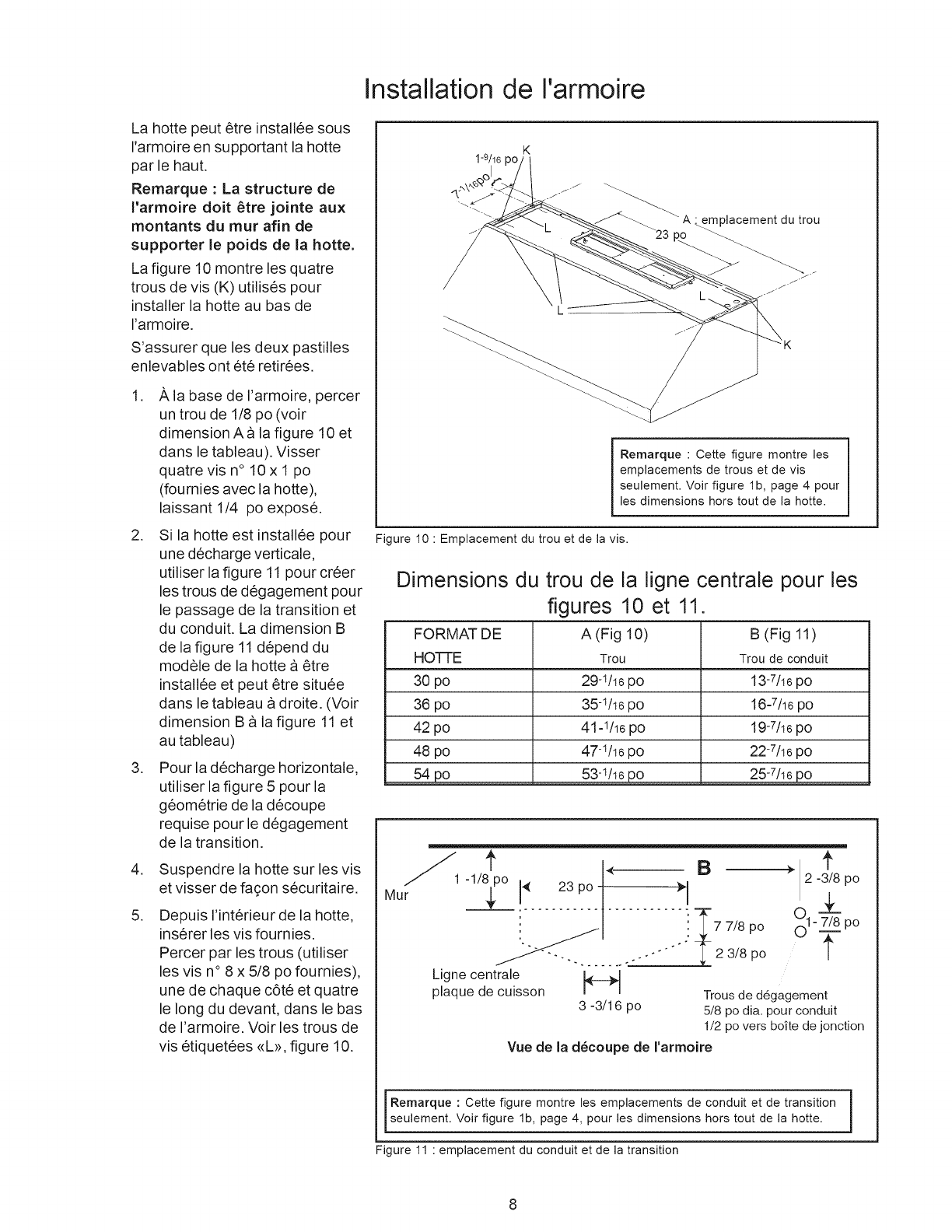

Installation de l'armoire
A emplacement du trou
Remarque : Cette figure montre les
emplacements de trous et de vis
seulement. Voir figure 1b, page 4 pour
les dimensions hors tout de la hotte.
Figure 10 : Emplacement du trou et de la vis.
Dimensions du trou de la ligne centrale pour les
figures 10 et 11.
FORMAT DE A (Fig 10) B (Fig 11)
HOTTE Trou Trou de conduit
30 po 29-1/16 po 13-7/16 po
36 po 35-146 po 16-7/16 po
42 po 41-1/16 po 19-7/16 po
48 po 47-116 po 22-7146 po
54 po 53-116 po 25-7146 po
Wy
2 3/8 po
Mur
A
4-11
i
23
po
O
|e
77/I8po Gi ZB po
2 3/8 po *
Ligne centrale k—|
plaque de cuisson Trous de dégagement
3 -3/16 po 5/8 po dia. pour conduit
1/2 po vers boite de jonction
Vue de la découpe de l'armoire
Remarque : Ceite figure montre les emplacements de conduit et de transition
seulement. Voir figure 1b, page 4, pour les dimensions hors tout de la hotte.
Figure 11 : emplacement du conduit et de la transition
