THOMSON TTV 1707 User manual

CAMÉRA TTV 1707 / CCU DT 500
TTV 1707 CAMERA / DT 500 CCU
MANUEL D’UTILISATION
USER MANUAL
B1707M00LD
ON AIR
MAINSCAMERA
ON
OFF
CABLE
OPEN
CCU
POWER
I
O
RCP
SOUND/
AUX
CAM.LOCK
GENLOCK/
VIDEO
FINE
COARSE
EXT.REF.
H
SC
CAM. OK
TRIAX
SC/H
FRONT
PORCH
Head Office
17, rue du Petit Albi
BP 8244 tel [phone]
95801 Cergy Pontoise Cedex fax [phone]
FRANCE http://www.thomsonbroadcast.com
Ce document et toute mise à jour et/ou complèment d'information, ainsi que leurs copies, ne peu-
vent en aucun cas être reproduits, ni communiqués à une tierce partie, sans autorisation écrite de
THOMSON broadcast systems.
This document and any updates and/or supplemental information, including any copies thereof, can
not be reproduced, neither communicated to a third party, without written authorisation from
THOMSON broadcast systems.
© 2000
THOMSON
broadcast systems
All rights reserved.

PAGE BLANCHE
BLANK PAGE

B1707M00LD THOMSON
3
SOMMAIRE / CONTENTS
SECTION 1 - VERSION FRANçAISE
CONSIGNES DE SECURITE .............................................................. 9
CHAPITRE 1
SPÉCIFICATIONS ............................................................................ 15
CHAPITRE 2
INSTALLATION ................................................................................ 29
CHAPITRE 3
CAMÉRA - CONVERTISSEUR DC/DC ............................................ 53
CHAPITRE 4
CONTRÔLE DE VOIE ....................................................................... 77
CHAPITRE 5
VISEURS 4 CM ET 14 CM ................................................................ 87

4
THOMSON B1707M00LD
SECTION 2 - ENGLISH VERSION
SAFETY INSTRUCTIONS ............................................................... 103
CHAPTER 1
SPECIFICATIONS ........................................................................... 109
CHAPTER 2
INSTALLATION ............................................................................... 123
CHAPTER 3
CAMERA - DC/DC CONVERTER ................................................... 147
CHAPTER 4
CHANNEL CONTROL UNIT ........................................................... 169
CHAPTER 5
4 CM/14 CM VIEWFINDERS ........................................................... 179

SECTION 1 - Version Française 5
THOMSON TTV1707 / CCU DT500
Manuel utilisateur
B1707M00LD
Septembre 2000
SECTION 1 - VERSION FRANÇAISE
SOMMAIRE
CONSIGNES DE SECURITE............................................................... 9
CHAPITRE 1
SPÉCIFICATIONS ............................................................................. 15
1.1 - Principales caractéristiques ........................................ 17
1.1.1 - Contrôle de voie ...................................................................... 17
1.1.2 - Caméra ..................................................................................... 18
1.1.3 - Convertisseurs DC/DC ............................................................ 20
1.1.4 - Longueur du câble triaxial caméra / contrôle de voie.......... 21
1.2 - Présentation .................................................................. 22
1.3 - Configuration................................................................. 26
1.4 - Principes généraux d'exploitation............................... 27
1.4.1 - Contrôle de l'équipement à partir d'un pupitre..................... 27
1.5 - Principes généraux de maintenance........................... 28
CHAPITRE 2
INSTALLATION ................................................................................. 29
2.1 - Montage du contrôle de voie en baie .......................... 31
2.1.1 - Montage du contrôle de voie avec un accessoire 1/2 19" ... 31
2.1.2 - Montage de deux contrôles de voie en baie ......................... 34
2.2 - Alimentation secteur..................................................... 36
2.3 - Audio .............................................................................. 37

6SECTION 1 - Version Française
B1707M00LD
Septembre 2000
THOMSON TTV1707 / CCU DT500
Manuel utilisateur
2.3.1 - Son Ambiance ......................................................................... 37
2.3.2 - Interphonie............................................................................... 38
2.4 - Vidéo............................................................................... 40
2.4.1 - Sélection du standard de sortie de la vidéo composite...... 40
2.4.2 - Commutateurs de test ............................................................ 40
2.5 - Mise en phase de l'équipement avec une installation de
type numérique...................................................................... 41
2.5.1 - Equipement asservi sur une référence externe connectée sur
l'entrée "GEN LOCK" ......................................................................... 42
2.5.2 - Equipement sans référence externe (mode libre)................ 43
2.6 - Mise en phase de l'équipement avec une installation de
type analogique ..................................................................... 44
2.6.1 - Equipement asservi sur une référence externe connectée sur
l'entrée "GEN LOCK" ......................................................................... 45
2.6.2 - Equipement sans référence externe (mode libre)................ 48
2.7 - Adaptation aux commandes externes de signalisations
d’antenne................................................................................ 49
2.8 - Pupitre d’exploitation.................................................... 50
2.9 - Montage de l'attache câble sur la caméra................... 52
CHAPITRE 3
CAMÉRA - CONVERTISSEUR DC/DC.............................................. 53
3.1 - Description de la caméra.............................................. 55
3.1.1 - Dimensions, poids .................................................................. 55
3.1.2 - Côté droit ................................................................................. 56
3.1.3 - Côté gauche............................................................................. 58
3.1.4 - Face arrière.............................................................................. 60
3.2 - Convertisseur DC/DC externe ...................................... 68
3.3 - Exploitation de la caméra ............................................. 70

SECTION 1 - Version Française 7
THOMSON TTV1707 / CCU DT500
Manuel utilisateur
B1707M00LD
Septembre 2000
3.3.1 - Commandes cadreur............................................................... 70
3.3.2 - Fonctions d'exploitation cadreur........................................... 71
CHAPITRE 4
CONTRÔLE DE VOIE........................................................................ 77
4.1 - Description .................................................................... 79
4.1.1 - Dimensions, poids................................................................... 79
4.1.2 - Face arrière .............................................................................. 80
4.1.3 - Face avant................................................................................ 85
CHAPITRE 5
VISEURS 4 CM ET 14 CM ................................................................. 87
5.1 - Viseur 4 cm .................................................................... 89
5.1.1 - Principales caractéristiques................................................... 89
5.1.2 - Commandes et fonctions........................................................ 89
5.1.3 - Signalisations lumineuses ..................................................... 91
5.1.4 - Réglages électriques............................................................... 91
5.1.5 - Cablage de la prise de raccordement du viseur................... 92
5.1.6 - Réglages mécaniques............................................................. 93
5.2 - Viseur 14 cm .................................................................. 94
5.2.1 - Principales caractéristiques................................................... 94
5.2.2 - Accessoires ............................................................................. 95
5.2.3 - Description générale............................................................... 96
5.2.4 - Description des commandes.................................................. 97
5.2.5 - Montage du viseur sur son support ...................................... 98

8SECTION 1 - Version Française
B1707M00LD
Septembre 2000
THOMSON TTV1707 / CCU DT500
Manuel utilisateur

CONSIGNES DE SECURITE 9
THOMSON TTV1707 / CCU DT500
Manuel utilisateur
B1707M00LD
Septembre 2000
CONSIGNES DE SECURITE

10 CONSIGNES DE SECURITE
B1707M00LD
Septembre 2000
THOMSON TTV1707 / CCU DT500
Manuel utilisateur

CONSIGNES DE SECURITE 11
THOMSON TTV1707 / CCU DT500
Manuel utilisateur
B1707M00LD
Septembre 2000
ATTENTION

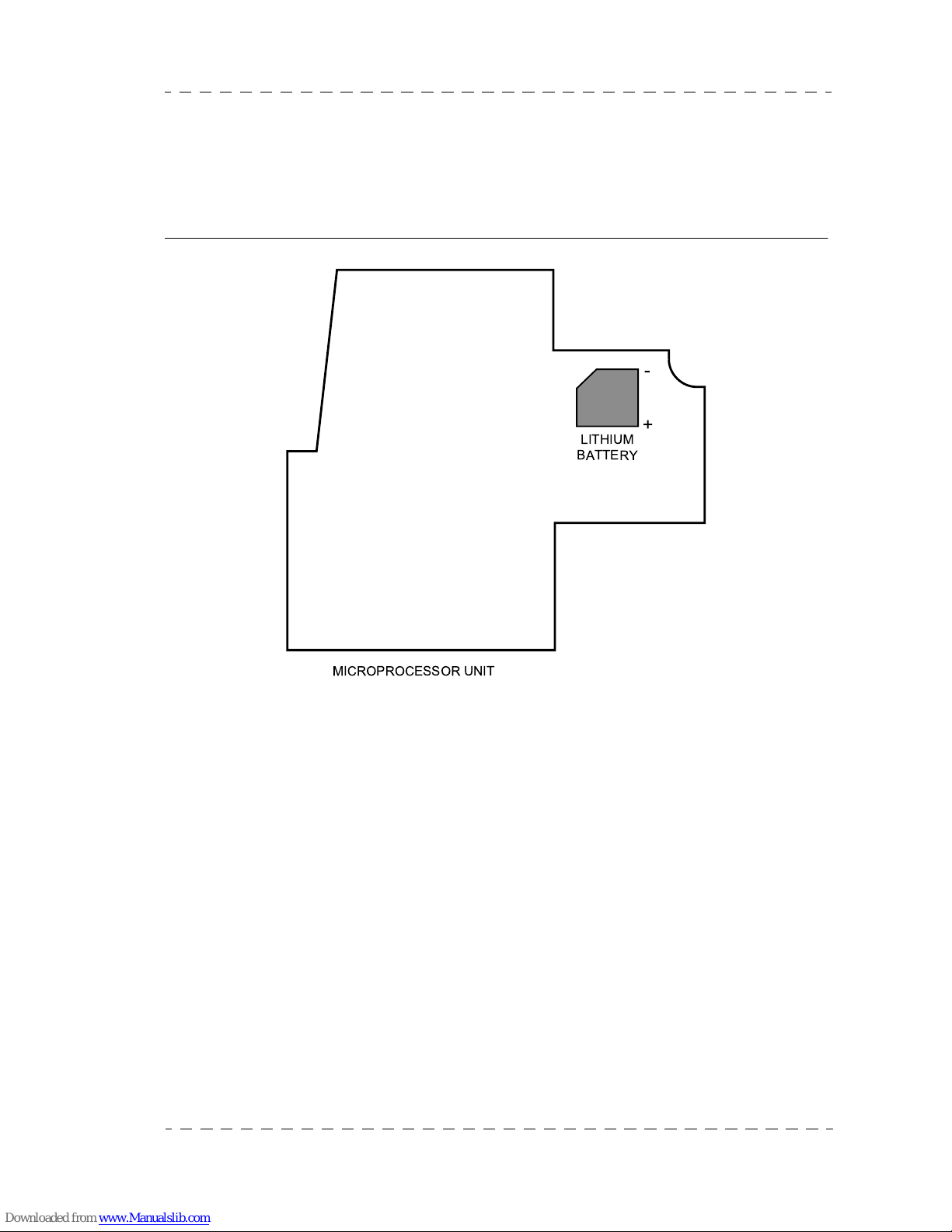

La carte microprocesseur contient une pile LITHIUM. Il y a danger d'explosion en cas
de remplacement incorrect de la pile.
Remplacer uniquement par une pile de même type ou d'un type équivalent recommandé
par le constructeur.
De façon à éviter tout dommage corporel ou matériel, il est impératif de respecter les
consignes de sécurité suivantes.
PRÉCAUTIONS CORPORELLES
Le dispositif de sectionnement du produit est l’interrupteur bipolaire situé en face avant du
CCU. Pour isoler totalement l'équipement du réseau, il est nécessaire de débrancher le
cordon secteur.
Afin d’éviter tout danger de chocs électriques, ne pas enlever le cordon d’alimentation
assurant la continuité de terre, lorsque le CCU est reliée à un appareil de classe 2 (sans
prise de terre) sous tension.
Cordon d’Alimentation
Utilisez le cordon d’alimentation fourni avec l’équipement.
Surcharges électriques
Respectez la plage de tension spécifiée.
Mise à la Terre
LITHIUM
BATTERY
MICROPROCESSOR UNIT
-
+

12 CONSIGNES DE SECURITE
B1707M00LD
Septembre 2000
THOMSON TTV1707 / CCU DT500
Manuel utilisateur
Ce produit dispose d’une mise à la terre au travers du cordon d’alimentation. De façon à
éviter tout risque de choc électrique, la broche de mise à la terre doit être correctement
reliée à la terre. Avant toute mise sous tension, assurez-vous que le produit est correcte-
ment référencé par rapport à la terre.
Fermeture des Coffrets
De façon à éviter tout risque de feu ou de choc électrique, assurez-vous que le contrôle de
voie est correctement fermé par les plaques d'obturation, les tôles du chassis, etc.
Fusibles
N’utilisez que des fusibles de type et de calibre tels que spécifiés à l’arrière de l’équipe-
ment.
Humidité
De façon à éviter tout risque de choc électrique, ne mettez en service le produit qu’en zone
sèche.
Atmosphère Explosive
De façon à éviter tout risque de choc électrique, ne mettez en service le produit qu’en zone
exempte de tout risque d’explosion (atmosphère et matériaux).
Intervention
De façon à éviter tout risque de choc électrique, déconnectez l’alimentation secteur avant
toute intervention dans le coffret.
L'accès aux circuits imprimés internes de l'équipement ne doit être réservé qu'au personnel
technique qualifié. Certaines parties de ces circuits sont à très haute tension électrique. Ce
danger électrique est particulièrement important lorsque le tiroir "CCU POWER" est
extrait du contrôle de voie.
PRÉCAUTIONS MATÉRIELLES
Source d’Alimentation
Respecter le type d’alimentation électrique ainsi que la plage de tension spécifiée sur
l'arrière du CCU.
Encastrement
Pour éviter tout contact électrique dangereux à travers les grilles d’aération et pour parer
toute projection de particules enflammées ou incandescentes provenant de l’intérieur du
coffret, il est demandé d’encastrer le coffret dans une baie.
Ventilation
Pour éviter tout risque de surchauffe, ventilez correctement le produit.

CONSIGNES DE SECURITE 13
THOMSON TTV1707 / CCU DT500
Manuel utilisateur
B1707M00LD
Septembre 2000
Dysfonctionnement suspecté
En cas de doute sur un dommage du produit, procédez à une vérification par un personnel
compétent.
Pour éviter la destruction de certains composants, aucune manipulation de carte enfichable
(extraction ou réinsertion) ne doit être effectuée lorsque l' équipement est sous tension.
Entretien
Nettoyer l'équipement à l'aide d'un chiffon doux et sec ou d'un chiffon doux légèrement
imbibé d'eau savonneuse. Ne jamais utiliser de solvants puissants tels qu'alcool ou
benzine.
Remplacement de composant
N’utilisez que des composants d’origine (ou agréé) THOMSON BROADCAST
SYSTEMS.
Remplacement de Pile
La caméra contient une mémoire sauvegardée par une pile au lithium. Ce composant a une
durée de vie suffisante pour ne jamais être changé. Si, pour une raison quelconque, le
remplacement s’avère nécessaire, il convient de respecter les trois conditions suivantes :
• L’opération ne doit être réalisée que par un personnel qualifié.
• Le composant doit être remplacé par un composant de mêmes caractéristiques.
ATTENTION ! Il y a danger d’explosion s’il y a remplacement incorrect de la
batterie.
• Respectez le sens de montage du composant. La mise au rebut du composant usagé doit
s’effectuer suivant les consignes du fabricant du composant.

14 CONSIGNES DE SECURITE
B1707M00LD
Septembre 2000
THOMSON TTV1707 / CCU DT500
Manuel utilisateur

Chapitre 1 - Spécifications 15
THOMSON TTV1707 / CCU DT500
Manuel utilisateur
B1707M00LD
Septembre 2000
Chapitre 1
Spécifications
1.1 - Principales caractéristiques ........................................ 17
1.1.1 - Contrôle de voie................................................................................... 17
1.1.2 - Caméra ................................................................................................ 18
1.1.3 - Convertisseurs DC/DC ........................................................................ 20
1.1.4 - Longueur du câble triaxial caméra / contrôle de voie .......................... 21
1.2 - Présentation .................................................................. 22
1.3 - Configuration................................................................. 26
1.4 - Principes généraux d'exploitation............................... 27
1.4.1 - Contrôle de l'équipement à partir d'un pupitre ..................................... 27
1.4.1.1 - Branchement du pupitre sur le contrôle de voie .............................. 27
1.4.1.2 - Alimentation du pupitre .................................................................... 27
1.4.1.3 - Liaison SMPTE ................................................................................ 27
1.4.1.4 - Distance contrôle de voie pupitre..................................................... 27
1.5 - Principes généraux de maintenance........................... 28

16 Chapitre 1 - Spécifications
B1707M00LD
Septembre 2000
THOMSON TTV1707 / CCU DT500
Manuel utilisateur

Chapitre 1 - Spécifications 17
Principales caractéristiques
THOMSON TTV1707 / CCU DT500
Manuel utilisateur
B1707M00LD
Septembre 2000
1.1 - PRINCIPALES CARACTÉRISTIQUES
1.1.1 - Contrôle de voie
Liaisons vidéo :
Caméra Voie : numérique 270 Mbits
Voie Caméra : 2 analogiques Bande passante 4,5 Mhz typique
Distance maximum Voie/Pupitre :
30 m avec câble de liaison blindé (liaison RS422 protocole SMPTE)
Signaux d'entrée :
1 Genlock (vidéo BBS) - 2 vidéo retours Voie Caméra, dont une optionnelle
Signaux de sortie :
3 sorties numériques 270 Mbits - 2 Vidéos codées - 1 sortie microphone caméra
Autres signaux :
1 Interphonie (4fils ou RTS) - Liaisons pupitre SMPTE - Alimentation pupitre - Signalisa-
tions ON AIR1 et ON AIR2
Alimentation secteur :
AC 90-135 V/180-270 V 50 ou 60 Hz
Consommation :
Environ 70 W avec caméra et viseur 4 cm sans convertisseur DC/DC externe
Poids :
Environ 7 kg
Dimensions :
Rack 1/2 19" 3U
Environnement :
En fonctionnement : 0°C à +45°C - humidité relative 95 % sans condensation
En stockage : -20°C à +55°C - humidité relative 95 % sans condensation
Compatibilité électromagnétique et sécurités :
Conforme aux directives CE (marquage CE)

18 Chapitre 1 - Spécifications
Principales caractéristiques
B1707M00LD
Septembre 2000
THOMSON TTV1707 / CCU DT500
Manuel utilisateur
1.1.2 - Caméra
Standards :
625/50 PAL, Liaison numérique
525/60 NTSC, Liaison numérique
Capteurs microlentilles (PAL ou NTSC) :
IT 4/3 750 pixels - FIT 4/3 750 pixels (uniquement en PAL) - IT commutable:16/9 4/3
1000 pixels
FIT commutable:16/9 4/3 1000 pixels - FIT commutable:16/9 4/3 1250 pixels
Système optique :
Séparateur à prisme, f/1.4, RGB, comprenant deux roues porte filtres motorisées: Une roue
équipée de 4 filtres de densité (1=Clear, 2=1/4, 3=1/16, 4=1/64) et une roue équipée de
4 filtres d'effet (A=Clear, B=Star 4 , C=Strong Fog, D=Light Fog)
Nota : La roue d'effet et la motorisation des roues sont optionnelles.
Montage de l’optique :
Monture baïonnette standard
Traitement vidéo :
Numérique 12 bits
Rapport Signal /bruit :
Objectif fermé, Niveau du noir = 70 mV, Filtres PH 100 kHz et PB 5 MHz, g = 1,
gain = 0 dB, Contour OFF, Masking OFF => S/B eff sur la luminance > 60 dB en sortie
numérique du contrôle de voie (après conversion D/A)
Sensibilité :
Conditions de test : 0 dB, Blanc 90 % de réflectance, Température de couleur 3200°K,
ouverture d’objectif = f/8, quelque soit le type de CCD = 1600 lux
Taux de modulation à 400 lignes TV (5,1 MHz en 4/3 ou 6,8 MHz en 16/9):
en luminance : > 55 % (Contour OFF) et 100 % après correction (Contour ON).
Superpositions (fonction de l'objectif utilisé) :
Zone 1 : 20 ns - Zone 2 : 30 ns - Zone 3 : 40 ns
Signaux d'entrée :
1 Entrée microphone

Chapitre 1 - Spécifications 19
Principales caractéristiques
THOMSON TTV1707 / CCU DT500
Manuel utilisateur
B1707M00LD
Septembre 2000
Signaux de sortie :
Vidéo monitoring - 2 Vidéos externes dont une optionnelle - Tension "EXT DC OUT" (30
à 52 V) pour convertisseur DC/DC externe optionnel.
Autres signaux :
1 Interphonie microcasque - Connections pour objectif léger
Consommation :
Caméra seule sans viseur et sans objectif: 28 W typique
Caméra seule avec viseur 4 cm et sans objectif : 30,5 W typique
Poids :
Caméra seule avec viseur 4 cm et sans objectif : Environ 5,5 kg
Environnement :
En fonctionnement : -20°C à +45°C - humidité relative 95 % sans condensation.
En stockage : -20°C à +55°C - humidité relative 95 % sans condensation.
Compatibilité électromagnétique et sécurités :
Conforme aux directives CE (marquage CE)

20 Chapitre 1 - Spécifications
Principales caractéristiques
B1707M00LD
Septembre 2000
THOMSON TTV1707 / CCU DT500
Manuel utilisateur
1.1.3 - Convertisseurs DC/DC
Le convertisseur externe DC/DC est fourni en option. Il est alimenté à partir de la tension
non régulée délivrée sur l'embase "DC OUT" de la caméra et se fixe mécaniquement sur la
semelle de la caméra. Son rôle est de délivrer une tension continue pour, par exemple,
alimenter un PROMPTER.
Deux types de convertisseurs peuvent être fournis :
• Un convertisseur avec sortie 13 VDC/50 W.
• Un convertisseur avec sortie 24 VDC/50 W.
NOTA : On ne peut pas connecter simultanément plusieurs convertisseurs sur la caméra.
Tension d'entrée
30 à 52 VDC (+10 %/-20 %)
Tension de sortie
13 VDC (±5 %) ou 24 VDC (±5 %) suivant le type de convertisseur
Puissance maximum de sortie
50 Watts
Poids
environ 0,36 kg
Environnement
En fonctionnement: -20°C à +45°C - humidité relative 95 % sans condensation.
En stockage: -20°C à +55°C - humidité relative 95 % sans condensation.
Compatibilité électromagnétique et sécurités
Conforme aux directives CE (marquage CE)
